299元賣爆！小米金沙江超薄充電寶拆解：做工用料紮實

充電頭網拿到了小米金沙江充電寶，這款充電寶整機薄至6mm，重量僅爲98g。充電寶內置小米金沙江硅碳負極高能量密度電池，採用16%的旗艦級含硅量。充電寶採用一體鋁合金外殼，堅固耐用，面板採用手機後蓋相同材質防火玻璃纖維，並施以高分子噴塗工藝，具有細膩手感。

小米金沙江充電寶支持15W磁吸無線快充，並具備22.5W有線快充，還支持有線無線同時充電。充電寶具備十重安全保護技術，通過新CCC認證，兼容小米和蘋果手機使用。下面就帶來小米金沙江充電寶的拆解，一起看看內部的設計和用料。

小米金沙江充電寶開箱

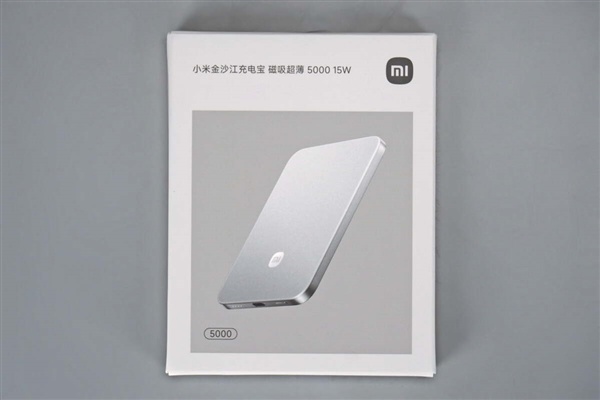

包裝盒正面印有產品外觀和產品名稱。

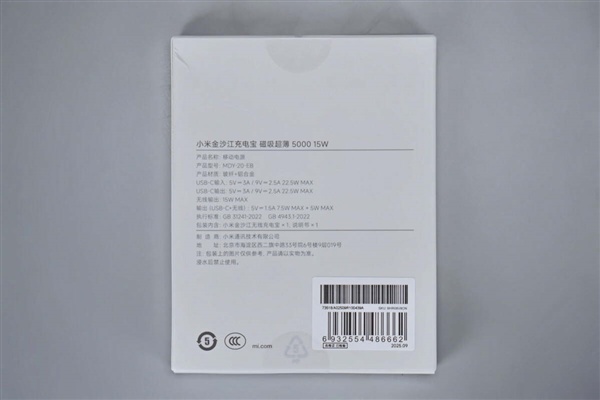

包裝盒背面印有充電寶詳細參數和注意事項等信息。

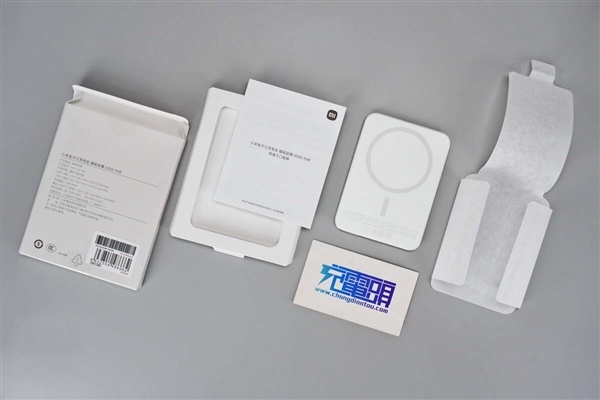

包裝內含小米金沙江充電寶和使用說明書。

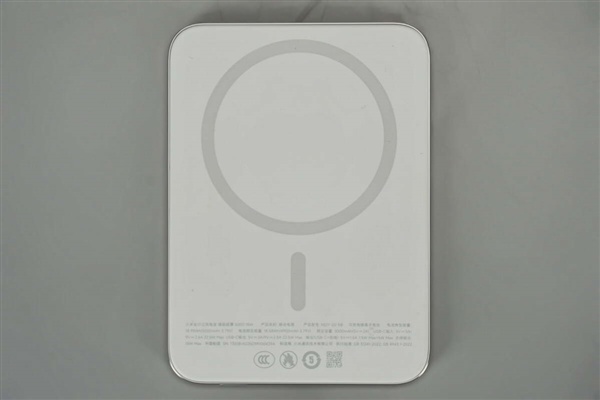

機身正面印有無線充磁鐵區域圓環和定位磁鐵位置，下方印有充電寶參數。

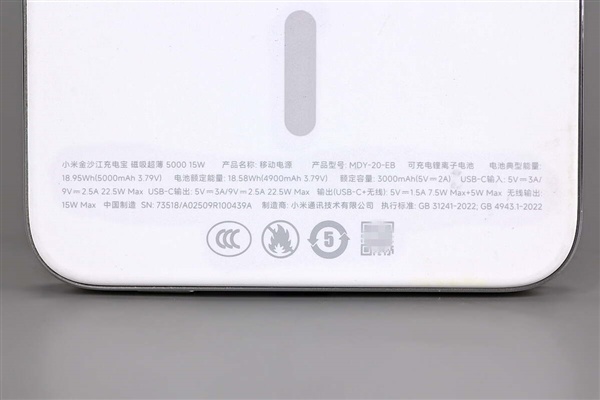

小米金沙江充電寶 磁吸超薄 5000 15W

產品名稱：移動電源

產品型號：MDY-20-EB

可充電鋰離子電池

電池典型能量：18.95Wh（5000mAh 3.79V）

電池額定能量：18.58Wh（4900mAh 3.79V）

額定容量：3000mAh（5V2A）

USB-C輸入：5V3A/9V2.5A 22.5W Max

USB-C輸出：5V3A/9V2.5A 22.5W Max

輸出（USB-C+無線）：5V1.5A 7.5W Max+5W Max

無線輸出：15W Max

中國製造

製造商：小米通訊技術有限公司

執行標準：GB31241-2022；GB4943.1-2022

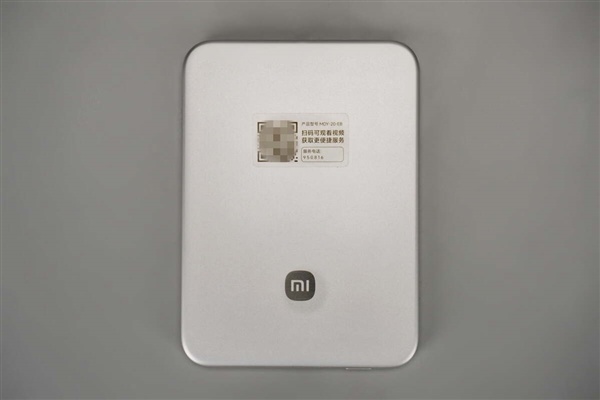

外殼粘貼二維碼貼紙並印有小米Logo。

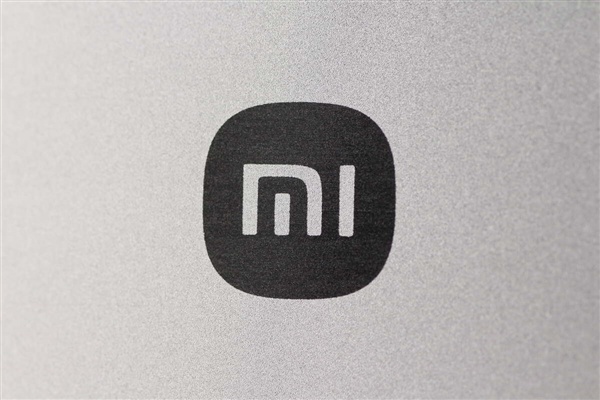

小米曝光顯影Logo特寫。

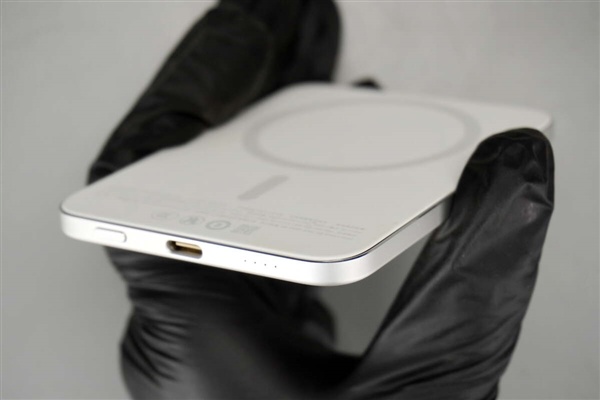

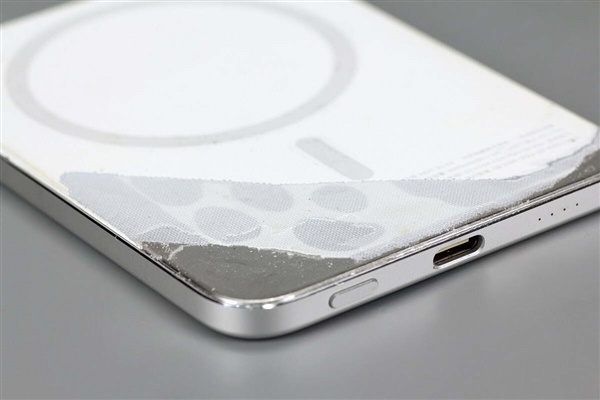

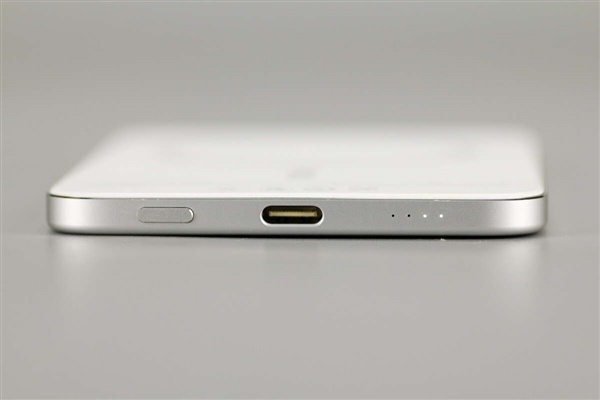

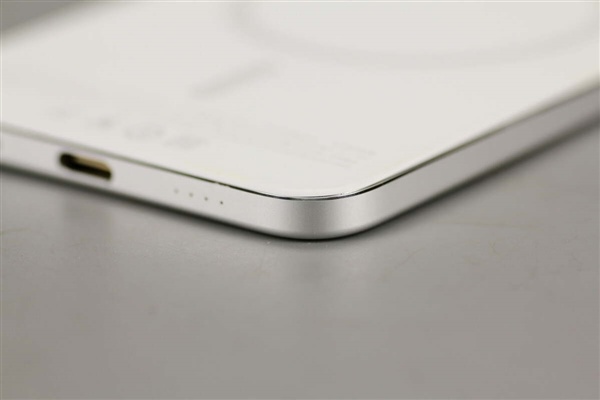

充電寶機身底部設有電源按鍵，USB-C接口和電量指示燈。

機身邊角爲一體流線形態設計。

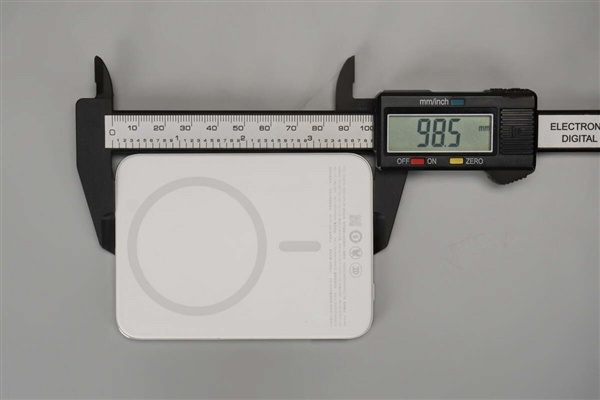

測得充電寶機身長度約爲98.5mm。

充電寶機身寬度約爲71.5mm。

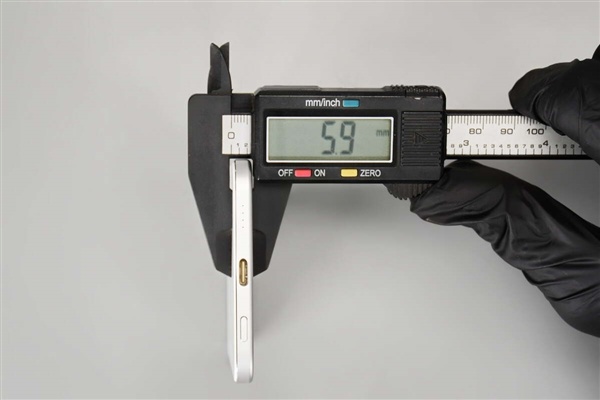

充電寶機身厚度約爲5.9mm。

產品拿在手上的大小直觀感受。

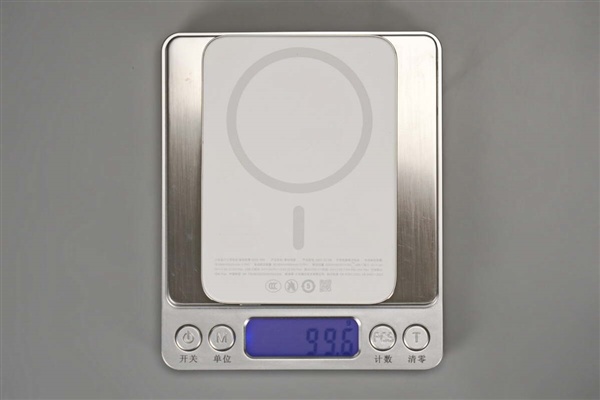

測得充電寶重量約爲99.6g。

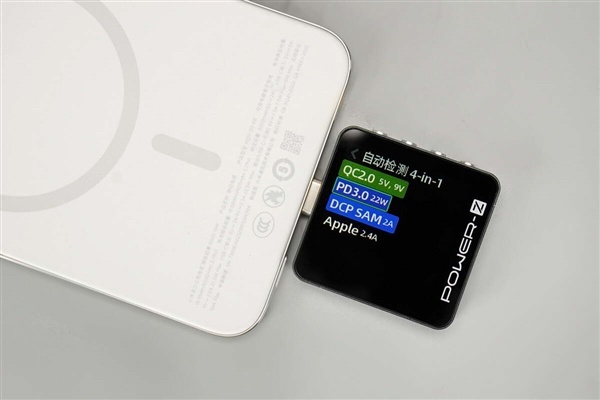

使用ChargerLAB POWER-Z KM003C測得USB-C口支持QC2.0、PD3.0、DCP、SAM 2A、Apple 2.4A充電協議。

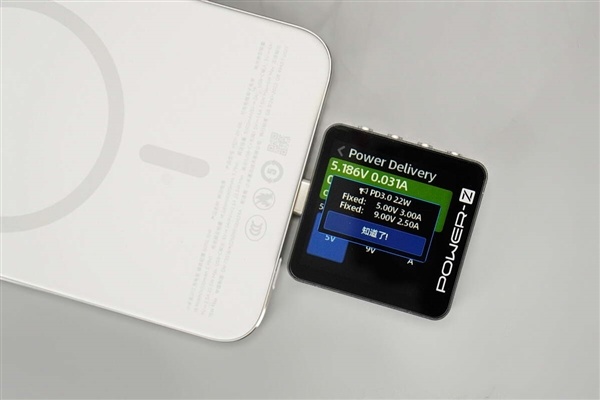

PDO報文顯示USB-C口具備5V3A、9V2.5A兩組固定電壓檔位。

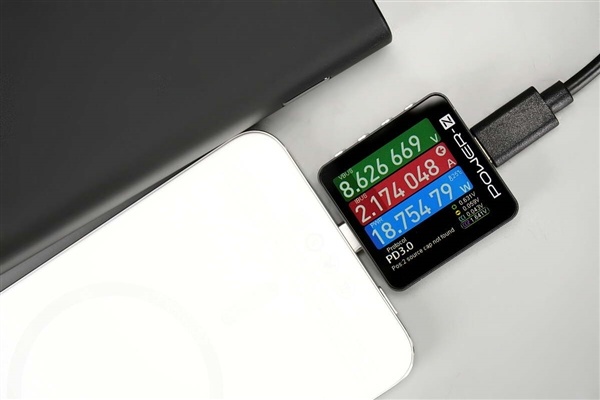

實測小米金沙江充電寶充電輸入功率約爲18.8W。

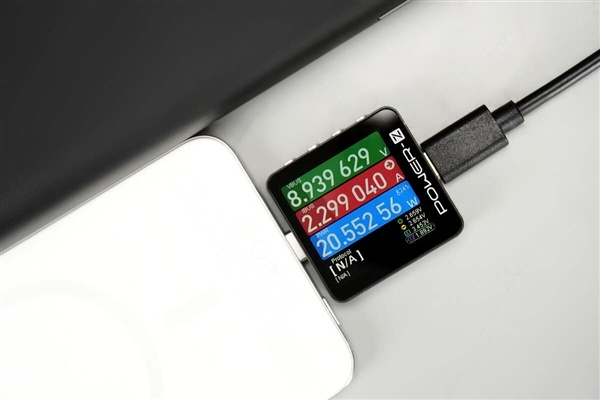

實測小米金沙江充電寶放電輸出功率約爲20.6W。

小米金沙江充電寶拆解

看完了小米金沙江充電寶開箱和測試，下面就進行拆解，一起看看內部的設計和用料。

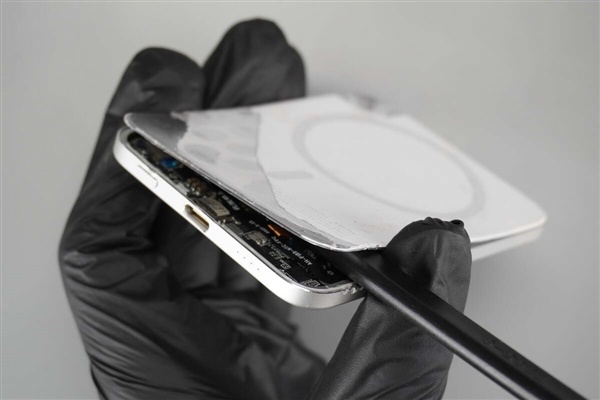

首先揭開充電寶面板，爲玻璃纖維材質，底部爲不鏽鋼蓋板。

蓋板與殼體邊緣通過膠水粘貼固定。

打開蓋板，蓋板內部無線充電線圈通過排線連接。

用於檢測手機貼合的觸摸電極特寫。

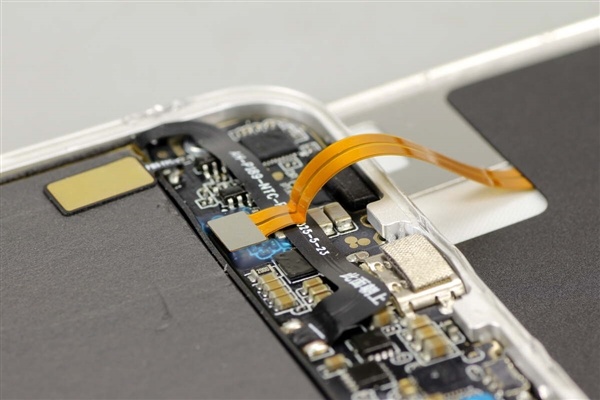

無線充電線圈通過排線和連接器連接到PCBA模塊，連接器打膠加固。

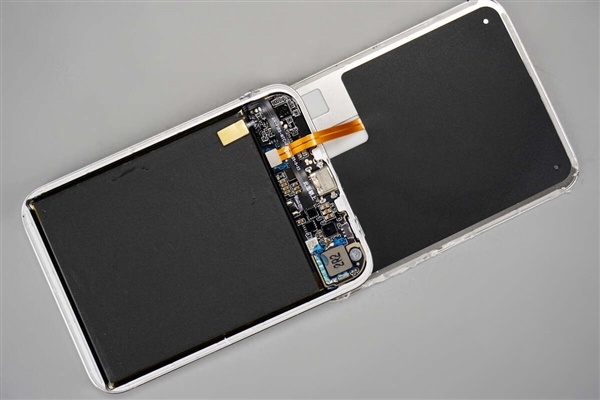

斷開無線充電線圈連接器，分離充電寶機身和蓋板。

PCBA模塊通過螺絲固定，熱敏電阻排線通過焊接連接。

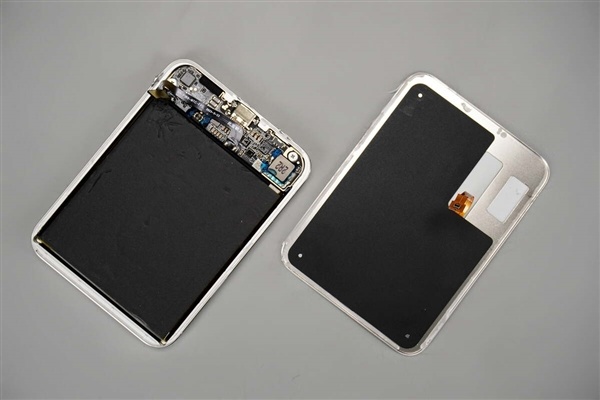

擰下固定螺絲，從殼體中取出PCBA模塊和電池。

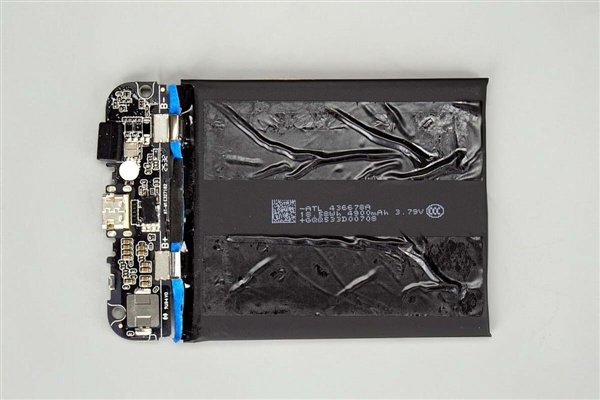

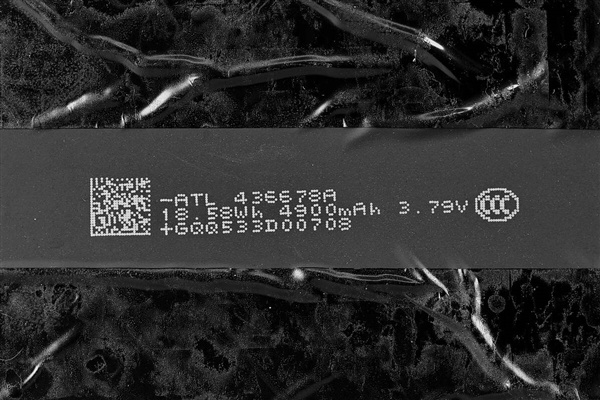

電池來自ATL新能源科技，型號436678A，標稱能量18.58Wh，標稱容量爲4900mAh，標稱電壓3.79V，已通過中國CCC安全強制認證。

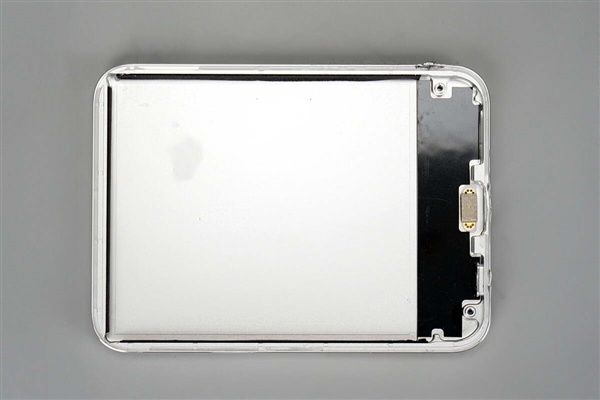

殼體內部邊緣對應電池位置粘貼緩衝泡棉，對應PCBA模塊位置設有麥拉片絕緣。

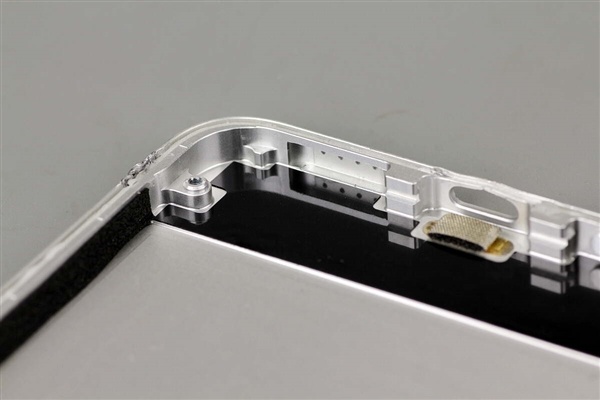

殼體對應USB-C母座位置點焊金屬片，並粘貼導電布接地。

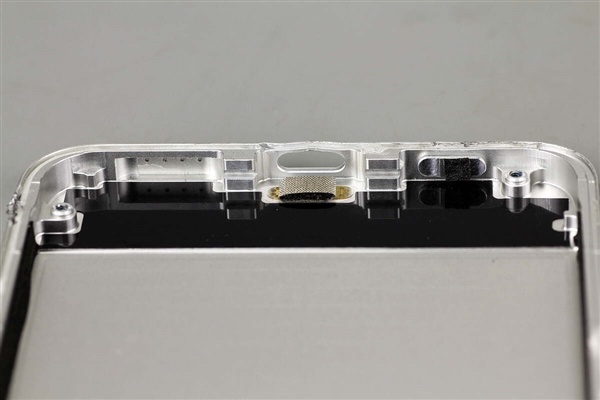

殼體內部設有凸臺固定PCBA模塊。

對應LED指示燈開孔處特寫。

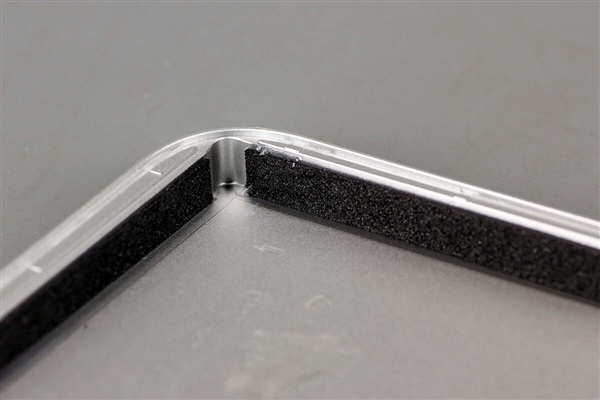

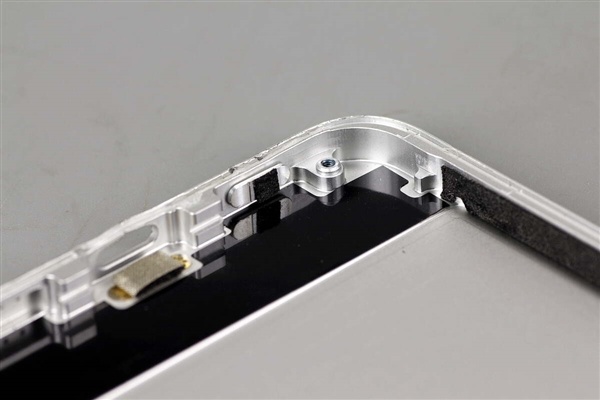

殼體內部邊緣粘貼緩衝泡棉。

按鍵內部粘貼緩衝泡棉。

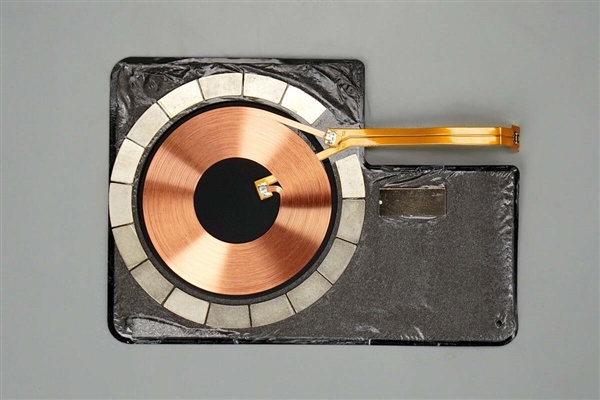

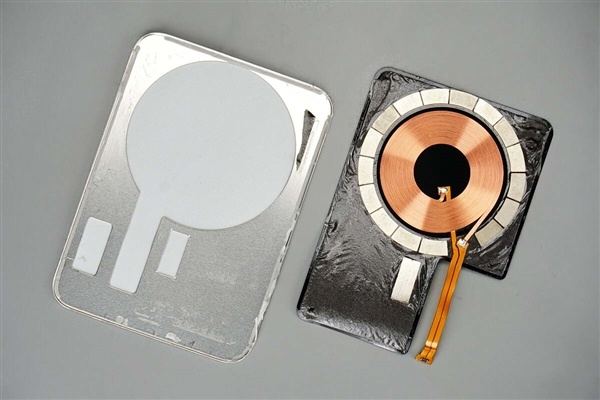

從蓋板上拆下無線充電線圈。

無線充電線圈外圈爲吸附磁鐵。

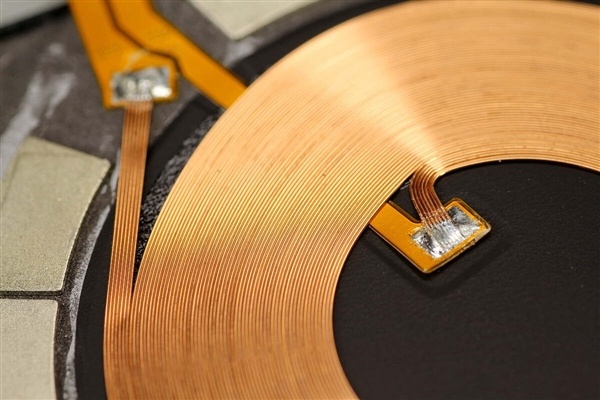

無線充電線圈通過7根漆包線並排繞制。

無線充電線圈連接器特寫。

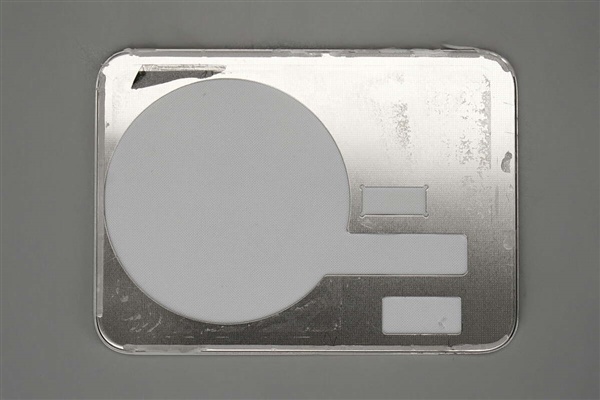

蓋板爲不鏽鋼材質，鏤空降低厚度。

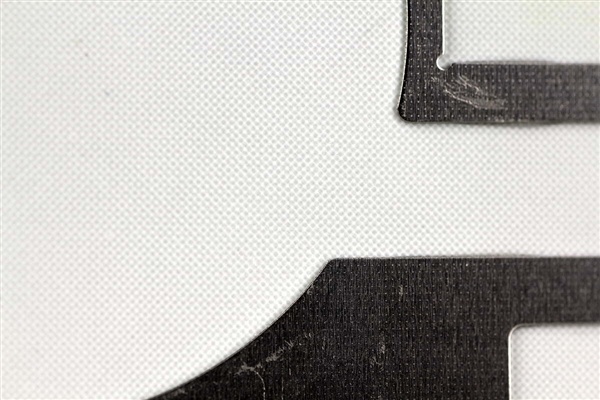

面板纖維材料特寫。

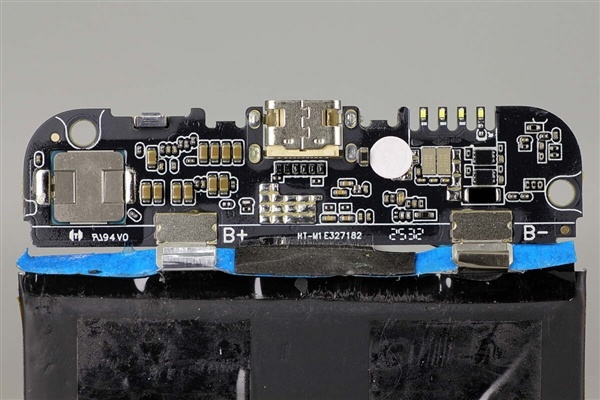

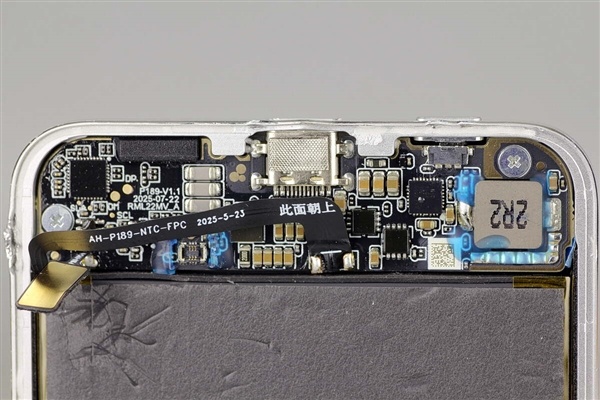

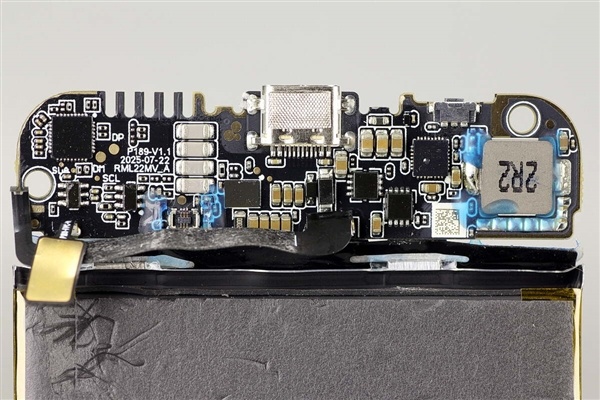

PCBA模塊正面一覽，左側設有協議芯片，依次設有NPO諧振電容和無線充電功率級芯片，中間設有USB-C母座，右側設有VBUS開關管，電源管理芯片和合金電感，熱敏電阻排線通過雙面膠粘貼固定。

PCBA模塊背面右側設有電池保護芯片和電池保護管，PCBA模塊鏤空放置合金電感，降低厚度。

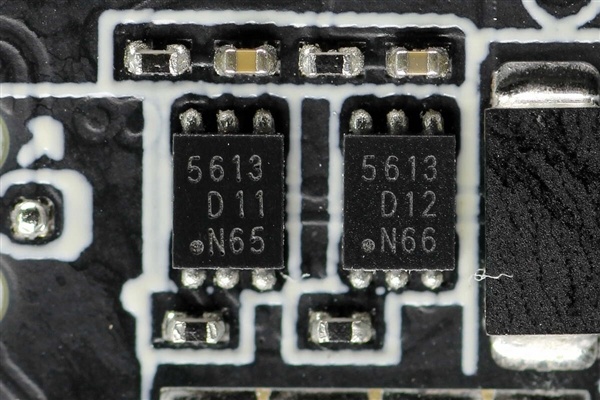

電池保護芯片來自南芯科技，型號SC5613，是單節高精度鋰電池保護芯片，通過外置電阻的壓降來檢測電流，採用DFN6L封裝，使用兩組芯片進行串聯保護。

電池保護管來自長晶科技，絲印8208A，型號CS8208SP-A，雙NMOS，耐壓12V，導阻2.1mΩ，採用CSPC3015-10封裝。

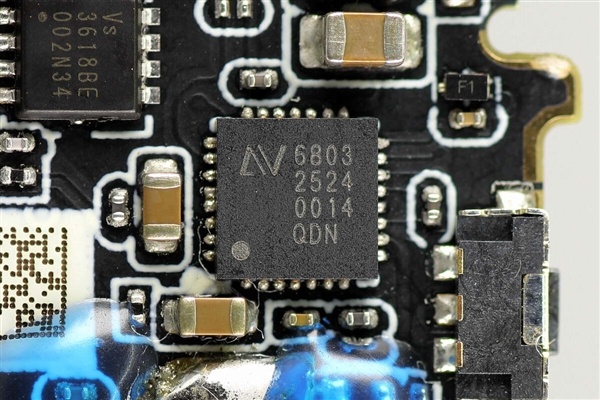

電源管理芯片來自伏達半導體，型號NU6803，是一顆高效同步降壓充電芯片，支持19V反向升壓輸出，並具備三個接口控制。支持4.4-16V輸入和4.4-19V輸出電壓，及完整的鋰電池充電管理，兼容PD3.1/PPS和無線充電應用。

芯片內部集成高精度電池端和母線端電流檢測，無需外置採樣電阻。芯片集成路徑控制，集成2通道NTC用於電池溫度和USB接口/無線充電線圈溫度控制。芯片具備可編程的線損補償和電池壓降補償，支持300kHz-1.1MHz開關頻率，採用QFN33封裝。

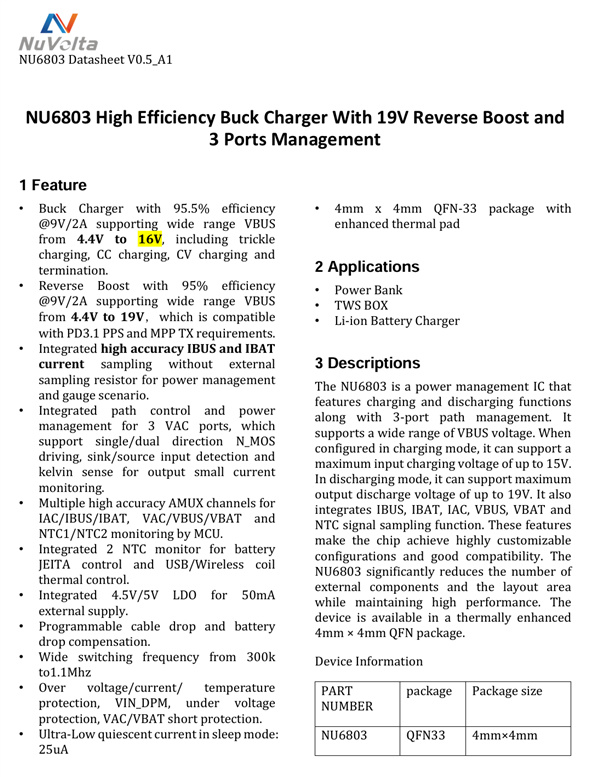

伏達半導體 NU6803 資料信息。

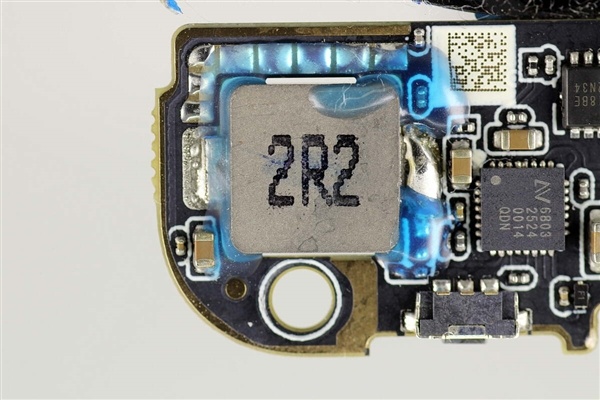

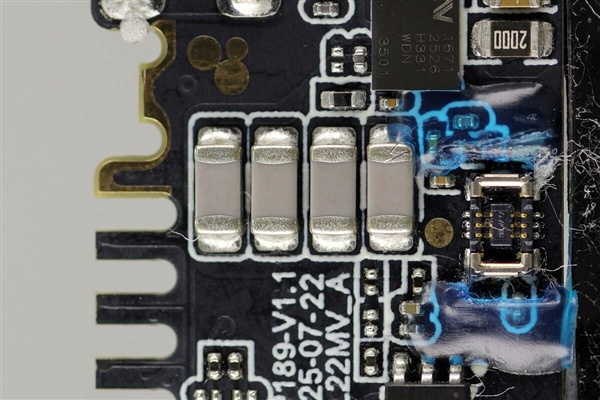

2.2μH合金電感貼片焊接，塗有藍色膠水加固。

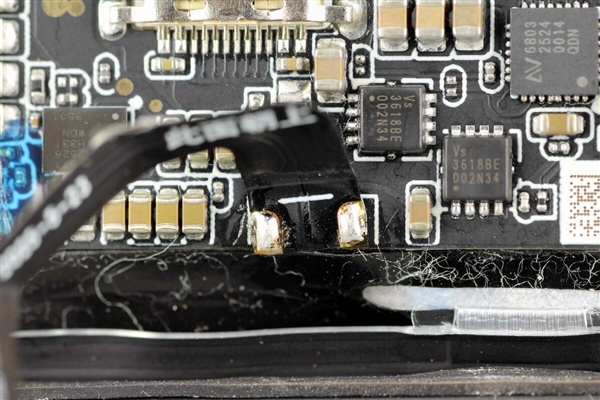

VBUS開關管來自威兆半導體，型號VS3618BE，NMOS，耐壓30V，導阻5.2mΩ，採用PDFN3333封裝。

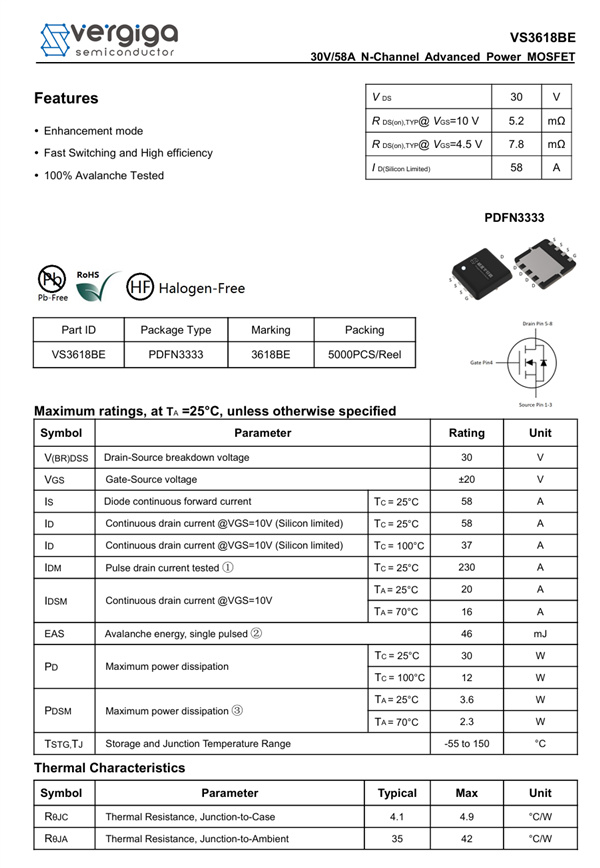

威兆半導體 VS3618BE 資料信息。

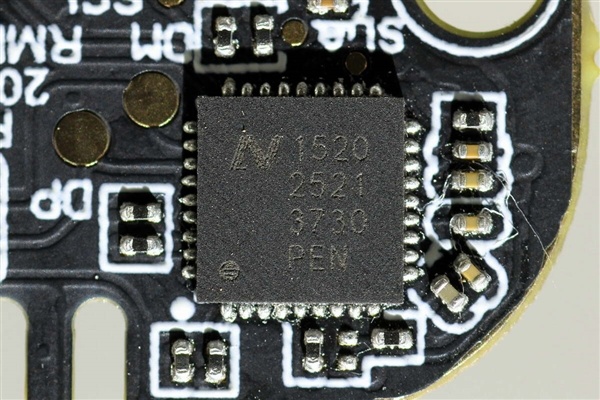

協議芯片來自伏達半導體，型號NU1520，芯片內部集成32位MCU，主頻爲36MHz，集成128KB FLASH和8KB SRAM，具備無線充電驅動信號輸出，芯片內置11通道低速ADC和單通道高速ADC，內部集成1.5V LDO。

NU1520支持2.5-5.5V工作電壓，具備I2C主從接口，具備兩個UART接口，支持PD3.1快充協議，並支持BC1.2、UFCS、QC3.0、SCP/FCP和AFC快充協議，具備過熱關閉保護，採用QFN36封裝。

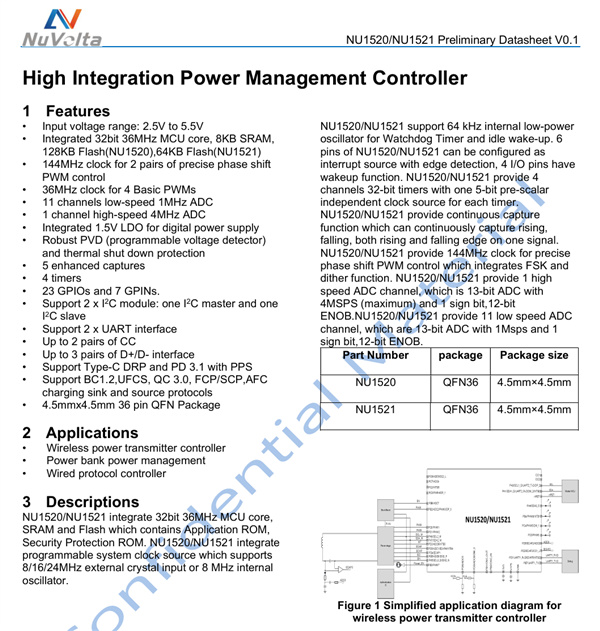

伏達半導體 NU1520 資料信息。

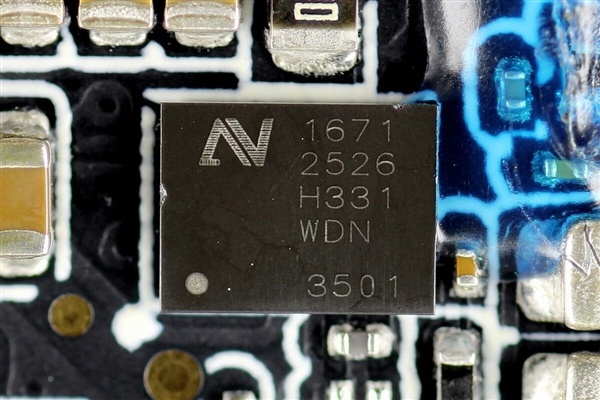

無線充電功率級芯片來自伏達半導體，型號NU1671，芯片內部集成30V高效同步整流器，支持80W無線充電應用。集成LDO支持3.5-22V輸出電壓範圍，支持10mV步進調節。芯片內部集成控制器和全橋用於無線充電發射。

NU1671內部集成32位MCU，具備I2C通信接口，可編程輸出功率，雙向通信，系統保護，狀態報告和錯誤報告。芯片集成欠壓閉鎖保護，短路保護，過電壓過電流和過熱保護，採用WLCSP封裝。

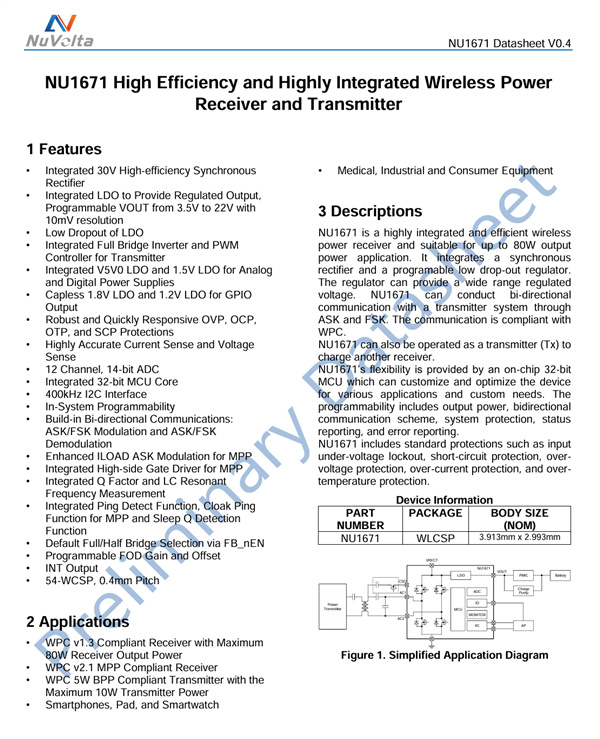

伏達半導體 NU1671 資料信息。

NPO諧振電容特寫。

連接無線充電線圈的連接器特寫。

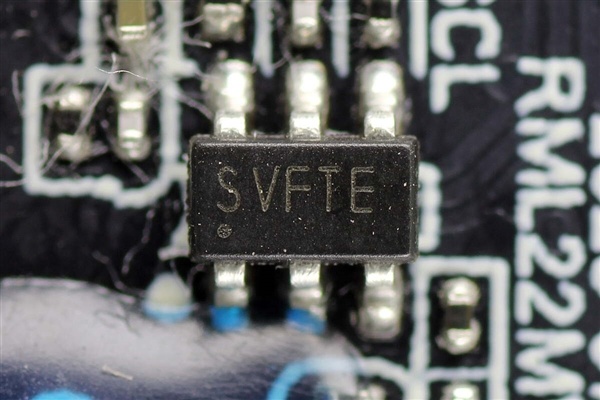

穩壓芯片來自聖邦，絲印SVF，型號SGM2202-ADJ，支持36V輸入電壓，輸出電流150mA，爲可調輸出電壓版本。支持0.8-13.2輸出電壓範圍，採用SOT-23-6封裝。

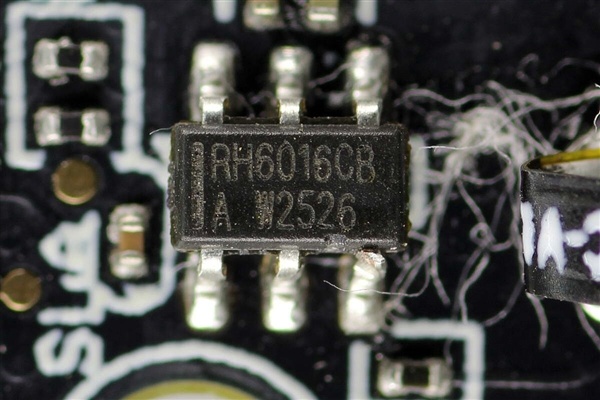

觸摸檢測芯片來自融和，型號RH6016CB，是一顆單通道觸摸檢測開關，芯片內置穩壓模塊，支持2.4-5.5V工作電壓範圍，採用SOT23-6封裝。

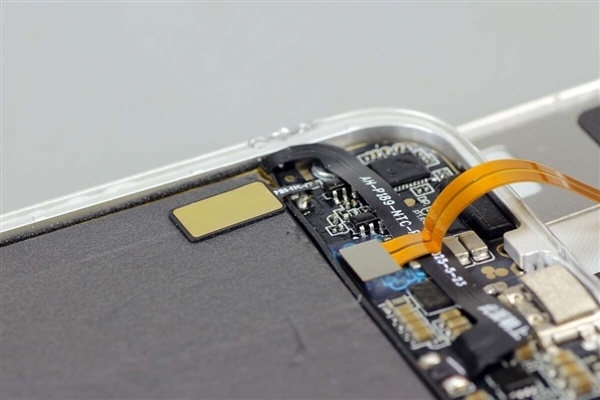

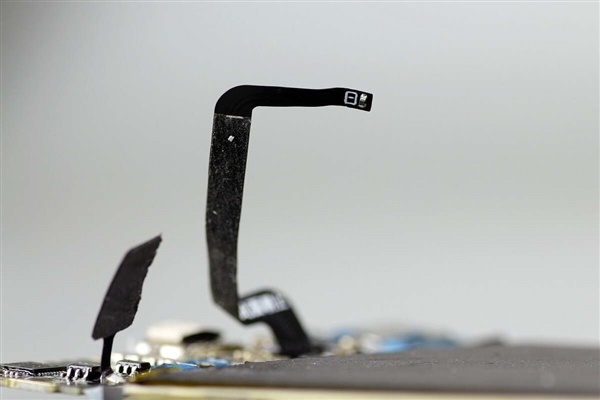

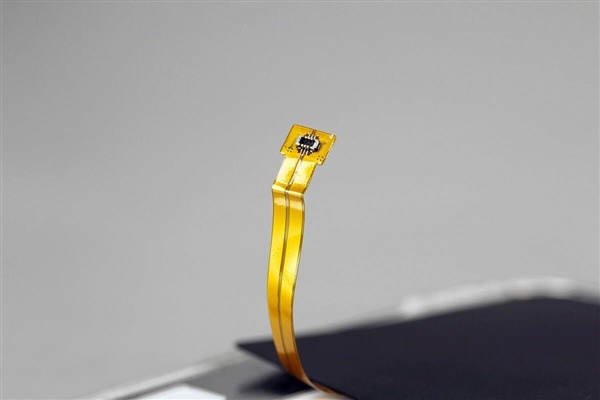

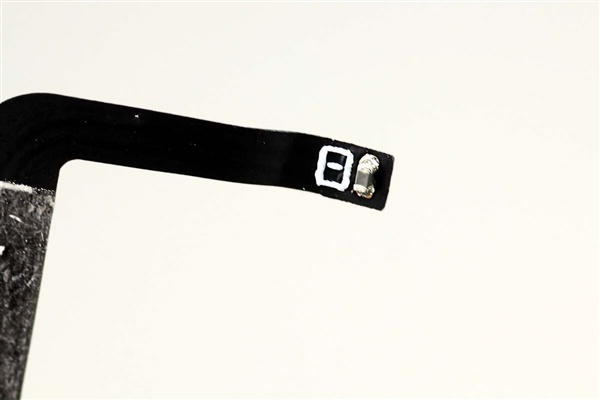

排線端部焊接貼片熱敏電阻用於檢測溫度。

貼片熱敏電阻特寫。

熱敏電阻排線通過焊接連接。

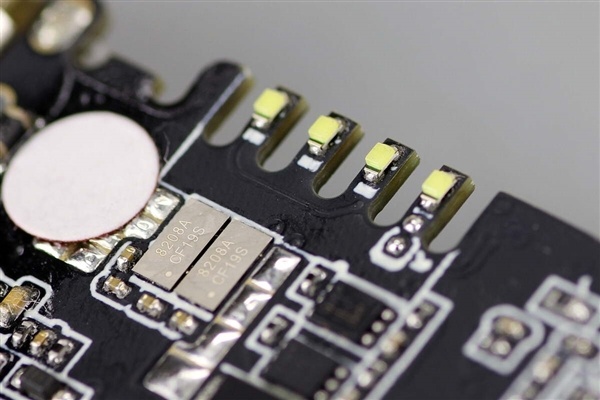

四顆LED燈用於電量指示。

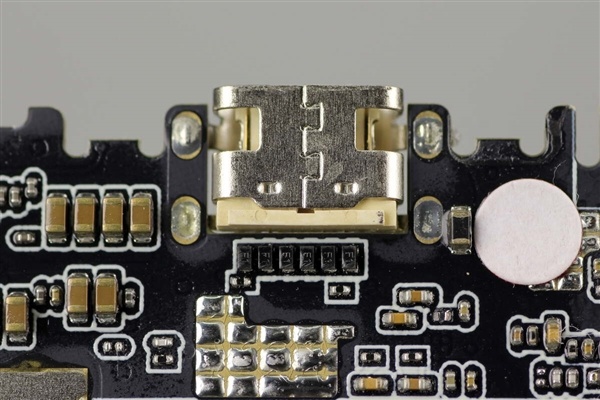

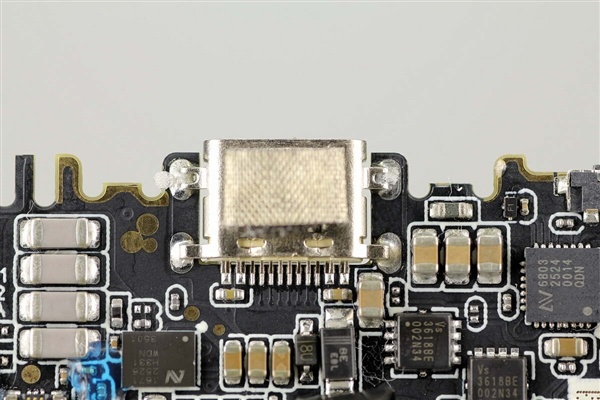

USB-C母座採用沉板過孔焊接。

USB-C母座數據引腳設有TVS進行靜電保護。

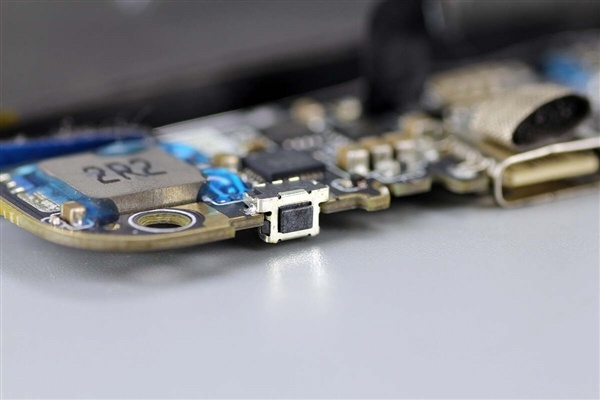

電源開關按鍵採用沉板焊接。

USB-C母座採用白色舌片，金屬外殼粘貼導電布接地。

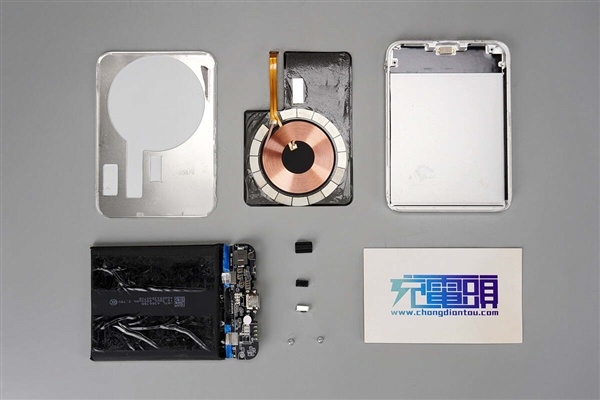

全部拆解一覽，來張全家福。

充電頭網拆解總結

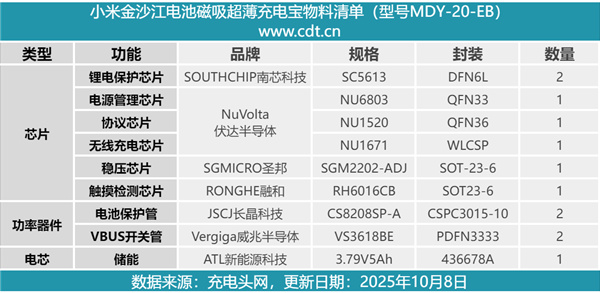

最後附上小米金沙江充電寶的核心器件清單，方便大家查閱。

小米金沙江充電寶採用一體式鋁合金外殼，面板採用防火纖維配合高分子噴塗工藝，手感細膩精緻。充電寶首次採用小米金沙江硅碳負極高能量密度電池，帶來16%的旗艦級含硅量。充電寶支持15W磁吸無線快充，並具備22.5W有線快充，還支持有線無線同時充電，兼容小米和蘋果手機充電。

充電頭網通過拆解了解到，小米金沙江充電寶採用鋁合金外殼配合不鏽鋼蓋板，通過膠水粘貼固定。殼體內部對應電池位置設有緩衝泡棉，並設有觸摸檢測貼片。充電寶內部採用伏達半導體方案，使用NU1520協議芯片搭配NU6803電源管理芯片進行電池充放電管理，並使用NU1671集成功率級芯片用於無線充電。

充電寶採用ATL新能源科技高能量密度電池，電池型號爲436678A，標稱電壓3.79V，典型能量爲18.95Wh，通過了CCC認證，安全可靠。PCBA模塊連接器和電感打膠加固，電池和無線充電線圈設有石墨導熱貼紙加強散熱，內部用料紮實，做工可靠。
