如何魔改AMI BIOS

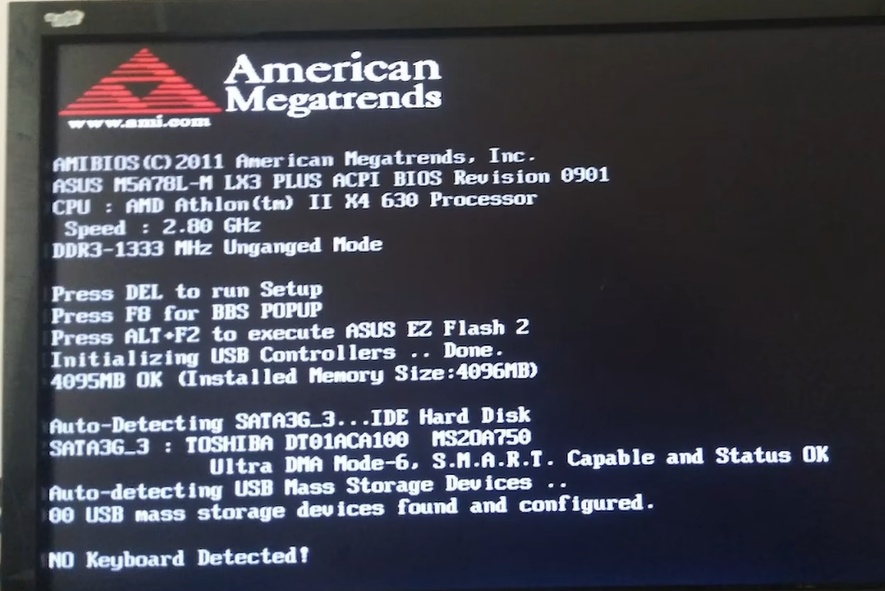

AMI BIOS

目前几乎全部的桌面端主板和部分移动端主板都是用AMI公司提供的BIOS，本期教程教大家如何修改BIOS。

本文不使用AMIBCP进行修改AMI BIOS，因为部分BIOS会报错，并且修改NVRAM区后还会再DEX段写入大量内容，所以采用UEFITool NE和WinHEX修改，用最少的工具去修改。

工具准备

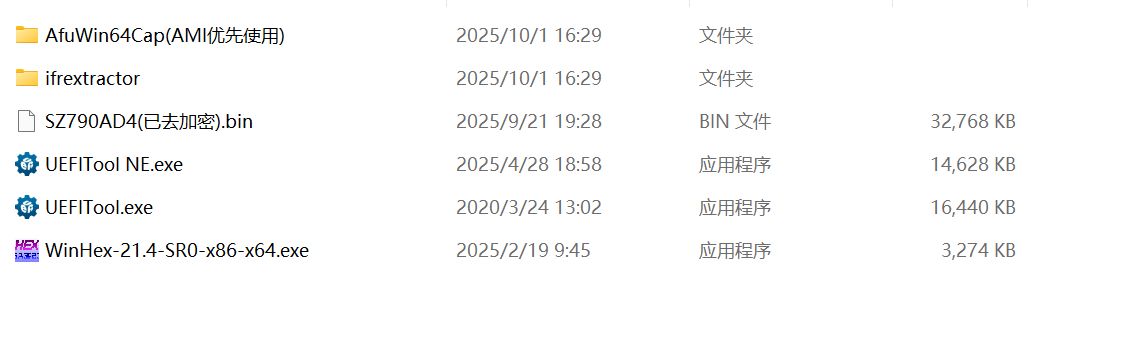

工具（已打包）

工具作用

UEFITool NE:查看并分离BIOS文件

ifrextrator:将.sct文件转译成可读的状态

AfuWin64Cap:提取本机AMI BIOS

SZ790AD4:华硕Z790吹雪D4 BIOS给你们练手用的

下载:点击下载-提取码1111

开始

BIOS提取

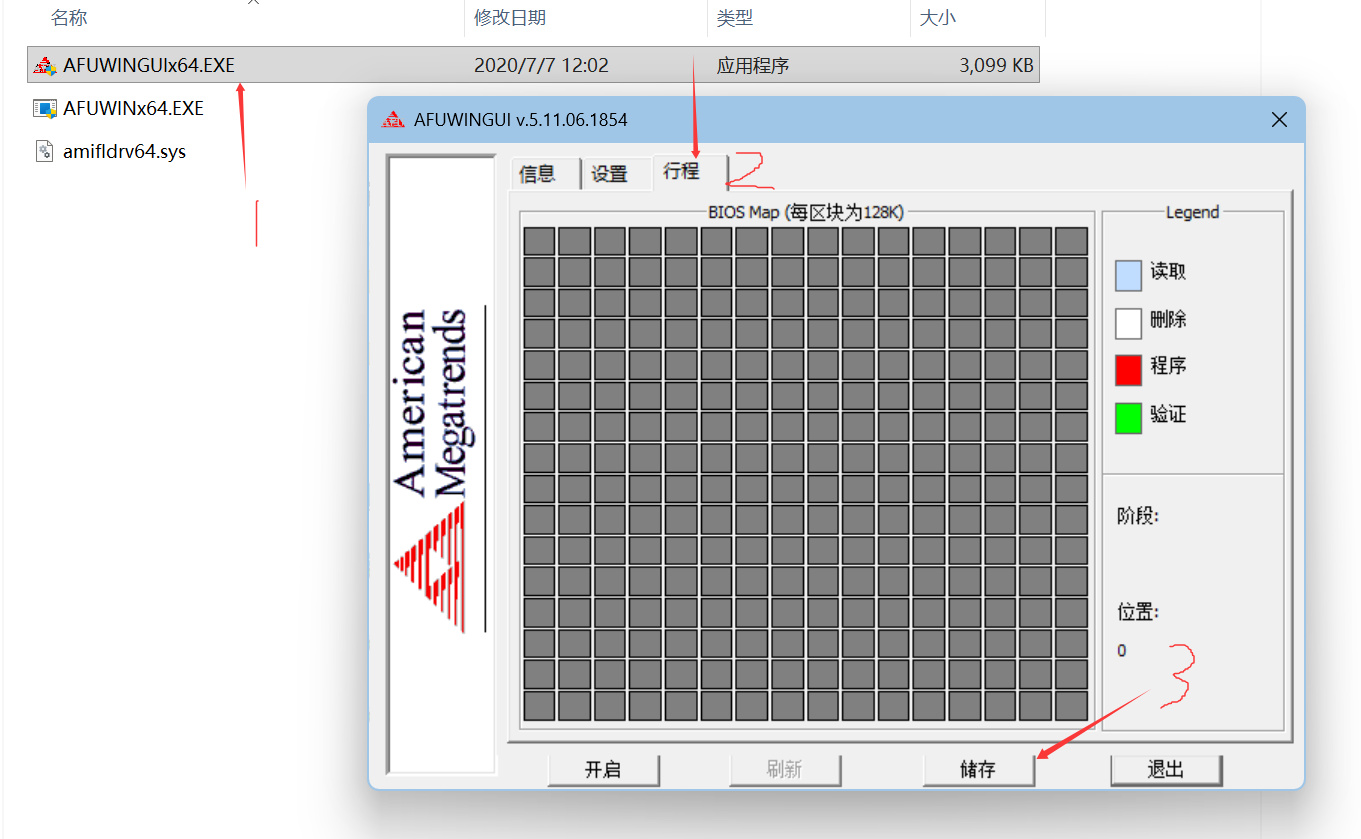

提取BIOS:打开AfuWin64Cap点击行程，点击存储获得文件afuwin.rom。若提示46 - Error: Problem getting flash information请使用备用AMIAptionAFU_V3.01进行提取（文件内已写明使用教程），若三个AFU均失败说明大概率此BIOS有读写保护或者压根不是AMI BIOS而是系微公司的BIOS

文件分离1

文件分离2

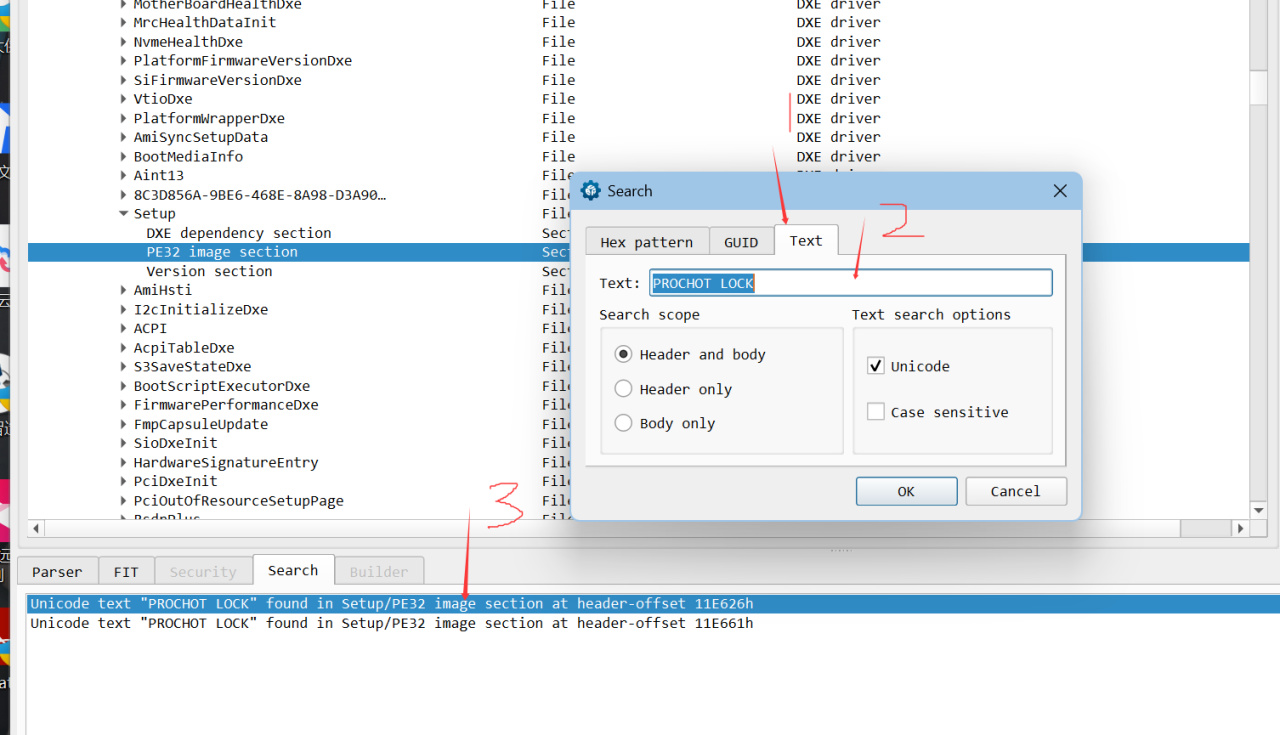

分离文件:打开UEFITool NE 将文件afuwin.rom拖入UEFITool NE打开，Ctrl+F打开搜索栏，点击Text，输入PROCHOT LOCK搜索，双击下方搜索结果跳转。

对PE32 image section鼠标右键选择Extract as is...获得文件Section_PE32_image_Setup.sct（注意文件名，若文件名不对则修改为此文件名）。

转译文件

转译文件:将上一步得到的文件放入ifrextractor文件夹并以管理员身份运行里面的start.bat得到一份.txt文件，打开此文件搜索你想改的项目。（以PROCHOT LOCK为例）。无法转译请看最下方更新记录v1.1

查找信息

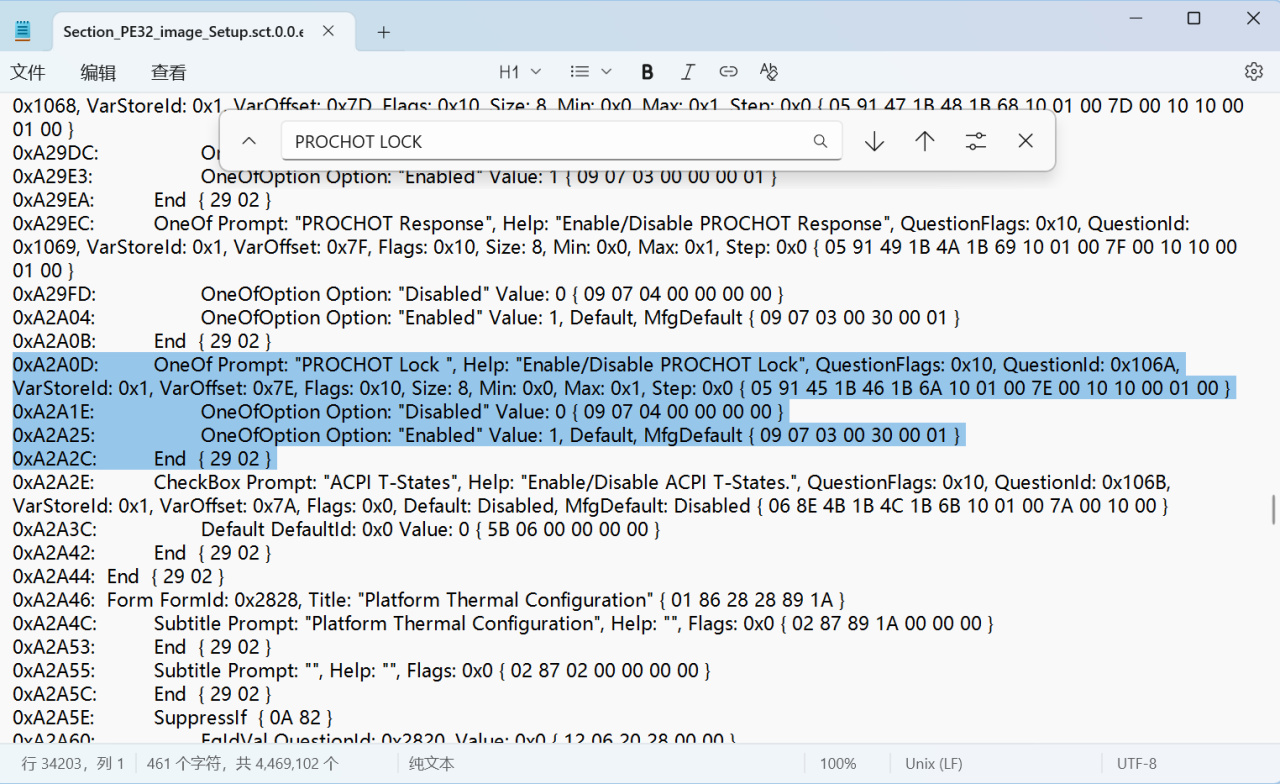

查找信息:如图所见即为PROCHOT LOCK的信息，记住VarStoreld，VarOffset，OneOfOption Option的内容。

如Varstoreld为0x1，偏移量VarOffset为0x7E，填充值OneOfOption Option里面则是Disabled（禁用）=0，Enabled（启用）=1 Default，说明如果我写入0就是禁用PROCHOT LOCK，写入1就是启用PROCHOT LOCK，默认值为1。想要关闭PROCHOT LOCK应当将1改为0

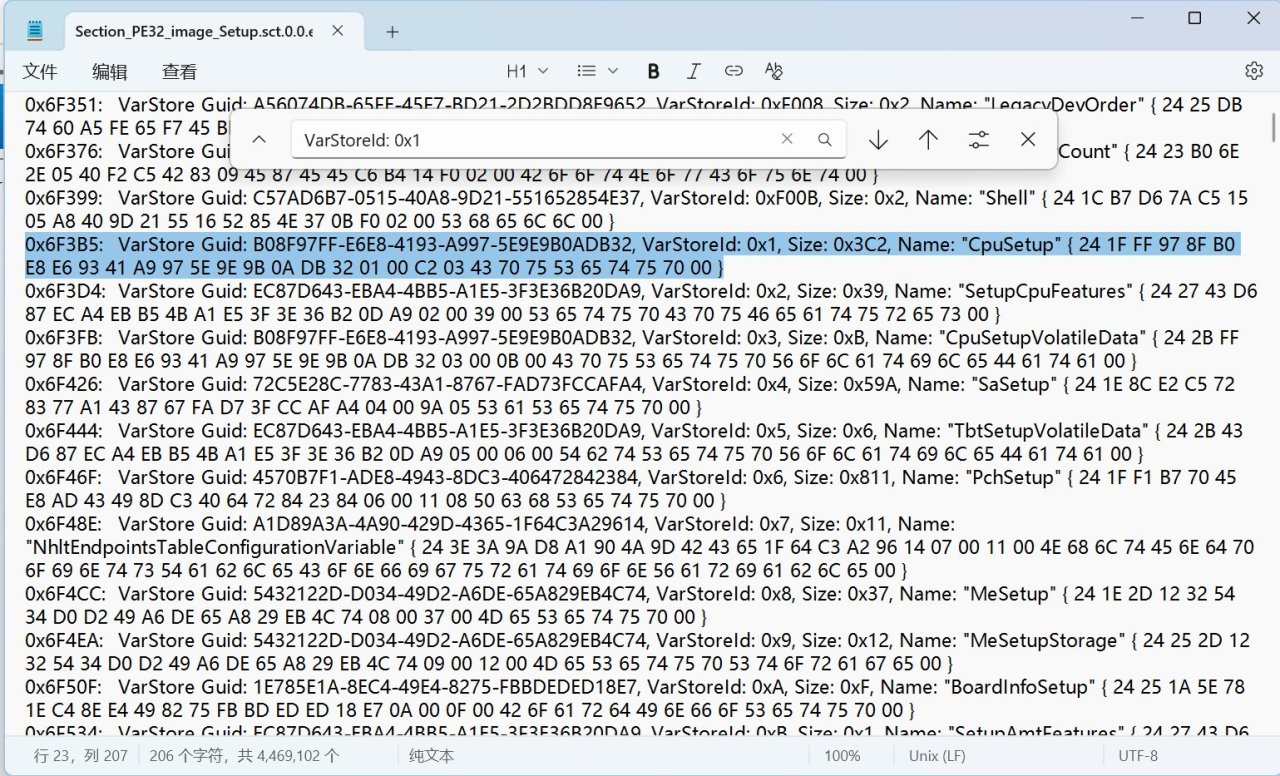

回到txt文件开头直接搜索Varstoreld:0x1（你的Varstoreld值是多少你就填多少，不要照抄这只是个例子）

搜索Varstoreld

可以看到0x1对应的项目为CpuSetup（这个就像是目录），GUID为B08F97FF-E6E8-4193-A997-5E9E9B0ADB32。

查看Base和Header size

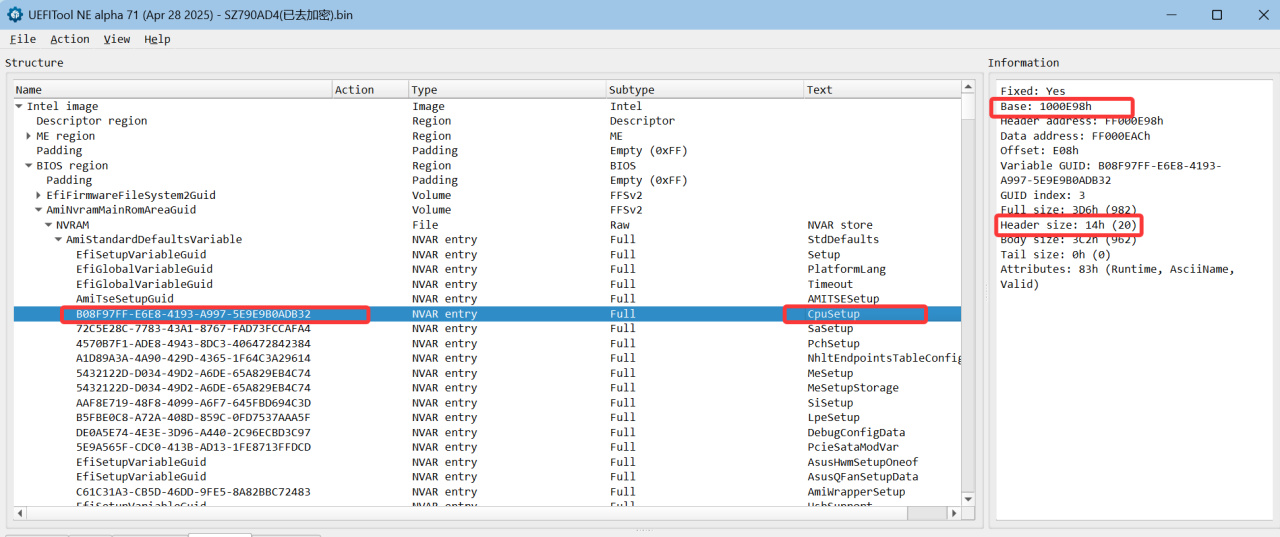

回到UEFITool按照如图所示的路径查找，Text和GUID均与前文查到一致的文件，点击一下查看右侧信息

Base（基地址）=1000E98h

Header size（表头大小）=14h

（这里的h不是一个值，而是表示前面的数值是16进制HEX，计算时忽略h）

计算地址

计算地址

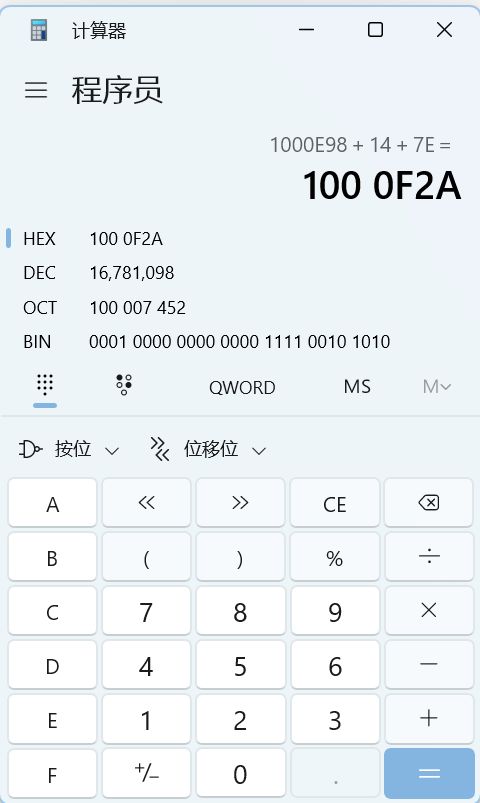

使用Windows自带的计算器-程序员-HEX

Base+Header size+VarOffset=16进制地址。

如图PROCHOT LOCK的设置地址在1000F2A

查找地址

搜索地址

打开WinHEX将afuwin.rom拖入打开ALT+G输入地址

注意括号内为Bytes（16进制），若为10进制则关闭搜索栏点一下WinHEX左侧offset下面那一栏即可。

修改数值

修改数值

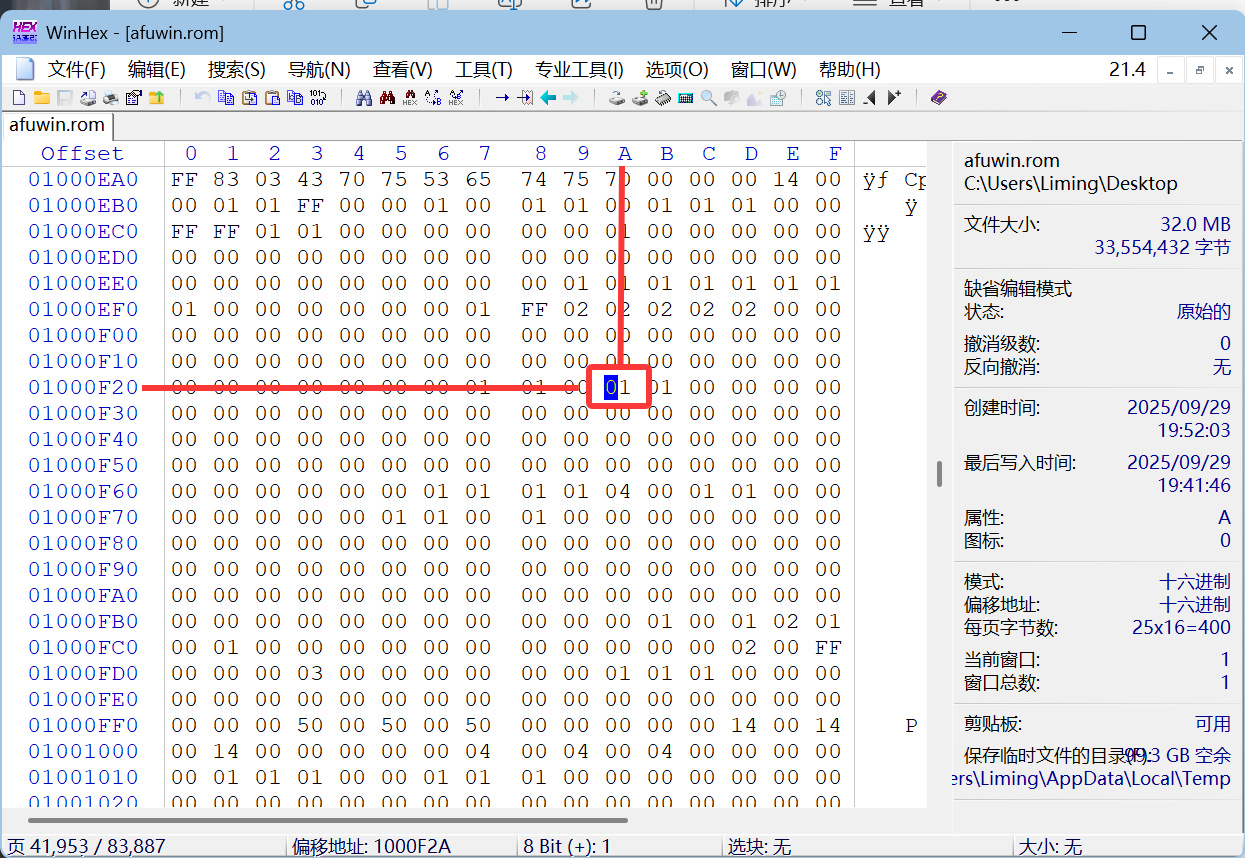

可以看到成功定位到了1000F2A，其值为01，根据前文的OneOfOption Option修改为00即可关闭PROCHOT LOCK，修改后保存即可。

刷入BIOS

推荐使用FPT或者编程器刷入

另外免U刷BIOS也可强制刷入，其原理是依赖主板内嵌的单片机输入。

华硕的FLBK可以无条件刷入，变砖也可救回，其他家的没试过。

更新记录

V1.1

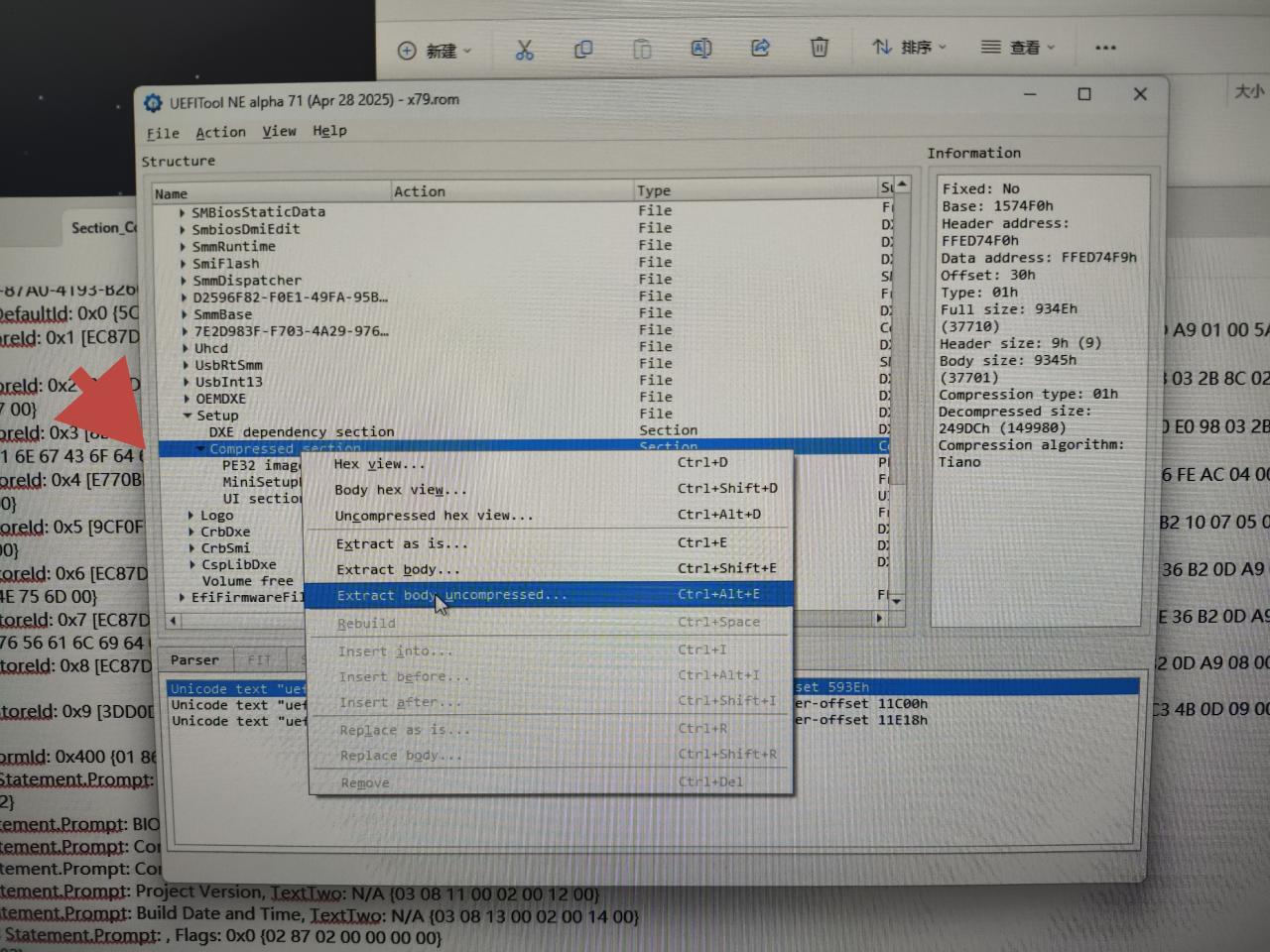

被压缩的section

若ifrextrator无法解析请检查PE32 image section文件在UEFITool的路径上是否有Compressed section，有则说明该文件被压缩，选择Extract body uncompressed...并重命名即可。
