超级拼好卡，传AMD下代显卡规格拉爆，旗舰显存可达36GB？

来源——AMP实验室

超级谣言时刻

前两天知名造谣领域大神透露了关于下一代APU Medusa Point和Halo的相关消息，不过APU这方面阅读量很少，所以也没引发什么讨论。但是很多人忽视了一个细节，就是Medusa Halo继续发挥了其“拼好芯”的理念，在其封装中复用了多种芯片，其中有趣的便是它所使用的图形单元。

首先是被确认的新GPU代号Alpha Trion，Medusa Halo Mini配置了24CU RDNA5的AT4 GPU，而Medusa Halo则配置了48CU的AT3 GPU。这两款新Halo系列产品的图形单元不容小觑，AMD的每个CU构建了64个SP流处理器，也就是说这两款APU将提供1536sp和3072sp。

AT3和AT4也有其对应的独立显卡，采用台积电N3C或N3P工艺，将在2027年登场。但MLID在最新的一期与KitGuru的访谈视频中更换了新的表格，其中44CU的型号已经被并入AT2 GPU下，因此很可能Alpha Trion的GPU系列只有AT0、AT2和AT4三款。

这些消息显示，AMD为下一代独立显卡带来了新命名，基于Alpha Trion ATx GPU，命名前缀更改为了“PTX”，根据MLID的说法，其代表为Path Tracing X，也就是路径追踪。这听起来倒是像AMD能干出来的事，直接演都不演，对标RTX 。

AT4作为入门级，目前MLID提到的只提到了其中一种24CU的规格，并且在新的表格中没有曝光，所以按下不谈其是否拥有独立显卡型号。

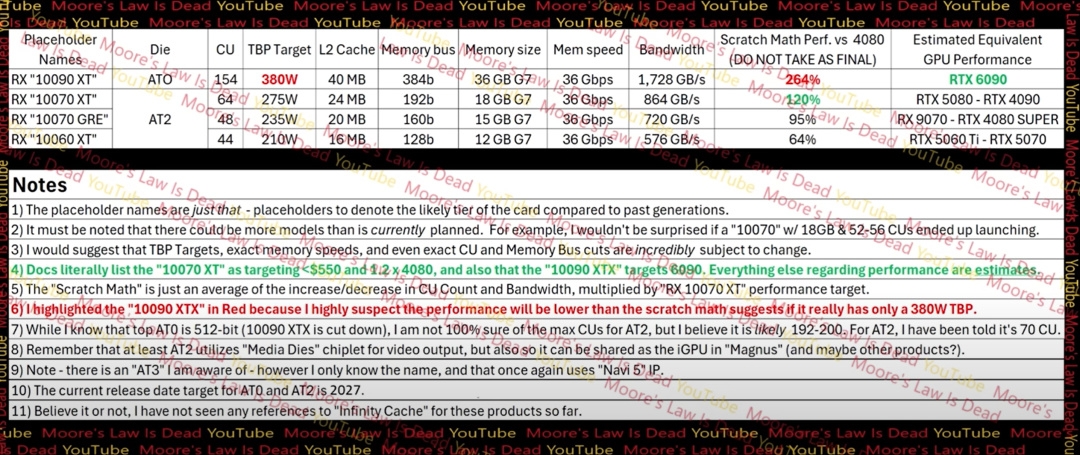

随后是AT2，这款GPU在表格中出现了三款SKU，分别为“10060XT”、“10070GRE”和“10070XT”，计算单元配置分别为44、48和64，也就是最多能提供4096个SP流处理器，这倒和现在的RDNA4 Navi 48 RX 9070XT一致。

关键的来了，最高的GPU型号为AT0，表格提到了一个154CU的型号，对应多达9856sp流处理器，这个规格让人觉得夸张也让人困惑，因为我收到消息说AT0是采用MCM Chiplets封装的方式，也就是众所周知的“拼好芯”。但是如果是由AT2 Die封装而成，那么它最高规格应该是128CU，也就是说，这里一定有一个信息是错的。

而在此谣言阶段，又有一张汇总表格图传出，群管理发我的消息源未知，其中列出了从AT3到AT0的四款GPU和九款显卡产品。这张表格提供的信息与MLID的统计表相去甚远，不仅加入了AT3 GPU，还将AT2 GPU分为了仅两个SKU。这样的信息冲突让我编辑的时候有一种左脑搏击右脑的混乱感。

首先可以确认的是，AMD要改型号前缀，PTX大概是真的了。其次，是在低端GPU上同时支持GDDR7和LPDDR5X/6作为显存，这样这些GPU就可以同时用于APU和独立显卡；然后是Chiplets封装的再度应用，这是可以预料到的，但是至于能在AT0（如果存在）这档GPU上做到什么规格，就不是目前信息能够明朗了，我个人倾向是最高规格的两个AT2封装成一个AT0，总之表格上的154CU是个古怪的数字。

鉴于当下消息的混乱度，以及相关产品相当遥远的周期时间，大家尽管当做乐子看，欢迎在评论区抒发看法。
