技嘉現在喊出的口號是“裝機不用挑，就選電競雕”，和同級別的競品TUF/迫擊炮做差異化設計，各自分別有適合的用戶，本文以技嘉B850M AORUS PRO WIFI7電競雕爲例（以下簡稱技嘉B850M電競雕），帶大家快速瞭解下電競雕的特點。
本文和大家分享下技嘉B850M電競雕的拆解評測，同時也會分享下通用快速調試方法，歡迎點贊收藏打賞三連，有複雜問題諮詢請單獨聯繫。
⏹ 省流總結
給大家標註下技嘉B850M電競雕這張主板的特點與適合人羣：
● 同級別黑主板中顏值高，這點確實沒得說，自帶RGB，馬甲足夠好看，RGB接口給的也足，CPU槽位周圍的留空很大，適合顏值向裝機。
● 硬件配置對比板御三家另兩家各有優劣勢，技嘉B850M電競雕勝在USB接口多和溫度控制，比較一般的是無線網卡，出掉自己換就是了。
● 佈局設計對比對比二三線主板有很大的優勢，顯卡、硬盤和無線天線等多處升級爲技嘉特有的易快拆設計，安裝很省心。
● BIOS御三家其實用起來都差不多，技嘉B850M電競雕的高頻內存支持在同級別中更好一些，當然具體還是得看CPU體質+內存本身方案，對比三線廠商則強太多。
簡單點說，集成多+顏值高的特性在這兒，如果您打算裝一臺黑色爲主的RGB高性能主機，同時外接設備比較多，技嘉B850M電競雕會是不錯的選擇。
⏹ 參數解析

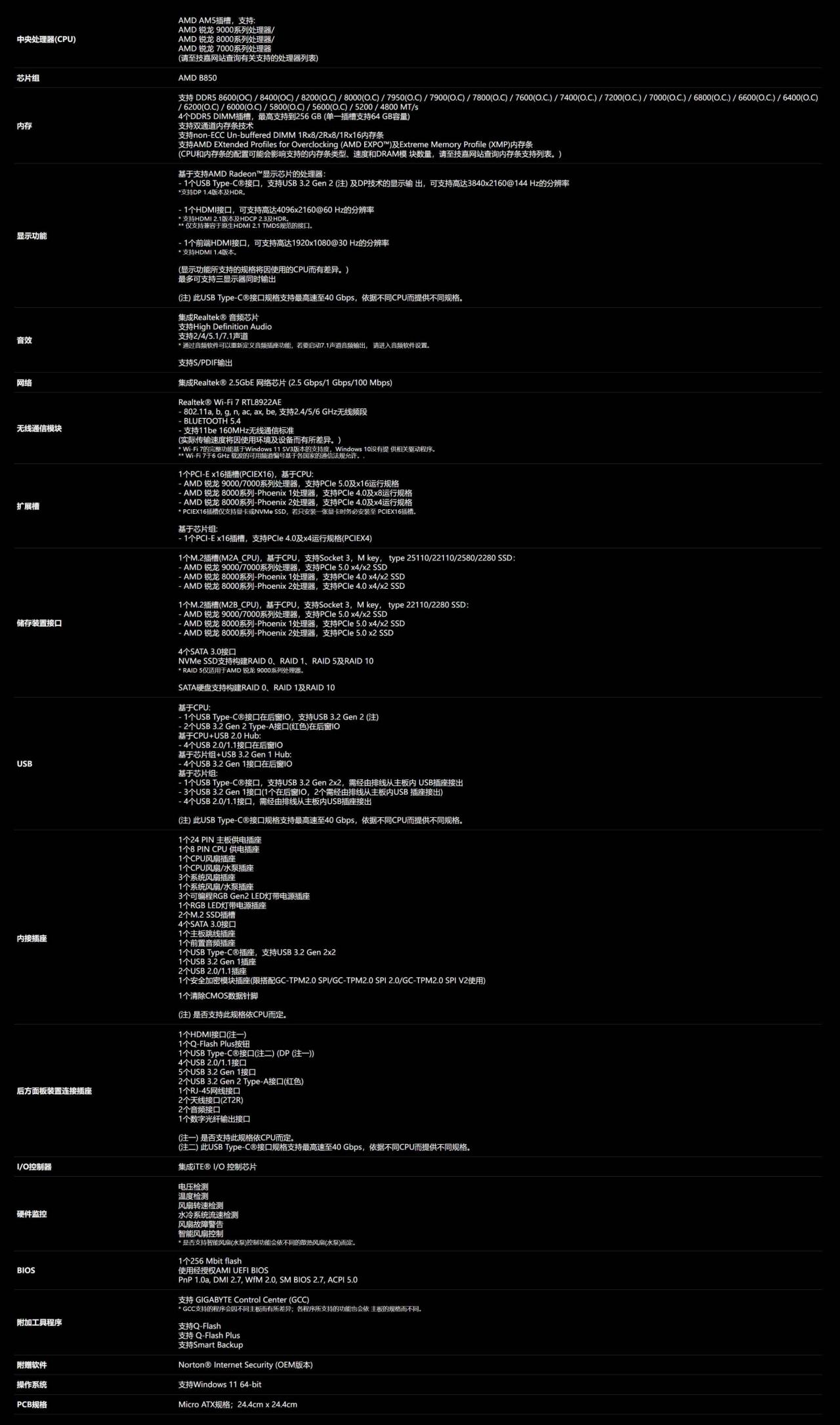

老樣子，列一下技嘉B850M電競雕的基礎硬件參數：
● 日常售價爲1499元，價格會比御三家中的其他兩家貴一點。
● 適配AMD AM5平臺，也就是銳龍7000/8000/9000系列CPU（含X3D）。
● 版型爲M-ATX，尺寸爲24.4*24.4cm，屬於正常尺寸，自帶RGB燈區。
● 供電爲12+2+2相/80A，供電接口爲單8Pin。
● 內存方面，有四條插槽，協議爲DDR5，支持CUDIMM，最高支持8600MHz頻率（雙槽），主板有額外的內存安裝指示燈。
● PCIe方面（顯卡），主槽位做了合金加固的槽位，同時有快拆設計，協議爲PCIe5.0x16（CPU提供）+PCIe4.0x4（主板提供）。
● 存儲方面（固態硬盤），有兩條PCIe5.0x4的M.2槽位，自帶快拆設計的散熱馬甲，長度最高支持22510長度，另有四個SATA接口，支持主板RAID。
● 網絡方面，板載一塊Wi-Fi7無線+藍牙5.4的無線網卡（可更換），有額外的延長天線，IO背板處有一個2.5G有線網口。
● 影音方面，IO區板載一個HDMI接口，同時有兩個3.5mm音頻輸出口+一個S/PDIF輸出口，板載支持7.1聲道的聲卡，內置一個HDMI接口，有一個C口支持DP協議輸出畫面。
● 傳輸方面，背板爲一個USB3.2Gen2x2的C口+兩個USB3.2Gen2的A口+五個USB3.2Gen1的A口+四個USB2.0的A口，內部預留了一個機箱用USB3.2Gen2x2的C接口。
● 燈控方面，有一個的RGB接口和三個可編程的RGB Gen2接口。
● 特殊功能，主板IO區有獨立的BIOS Update按鍵，支持一鍵升級BIOS，板載獨立CLR CMOS按鈕，額外預留TPM信任模塊接口，多了一個內存狀態燈。
● 配件包含一根SATA數據線、一條WiFi增益天線、兩組M.2用的填充墊、Panel集線器以及一張電競雕銘牌。
● 保修爲四年內保修，支持個人送保，一年免費換新（非人爲），三年內CPU針腳等人爲損壞在保期間可以免費幫修。
在御三家同級別B850主板中，技嘉B850M電競雕除了顏值最高（自帶RGB），有着更好的高頻內存支持，USB接口也多，保修政策也最好，當然價格也是最貴的，貴的都能看得見就是了。
單獨說一下技嘉主板目前的保修政策：
● 個人送保的意思是不管你在哪兒買的（含二手），只要是SN在保的國行正品，技嘉都會處理。
● 幫修範圍具體看下圖，基本上新手容易犯的錯誤都涵蓋在內，甚至掉漆都給補，還是非常良心的。
只要在保+沒徹底戰損，有問題找技嘉官網提報，都可以處理的。
⏹ 外觀拆解
老樣子，分爲外觀和拆解兩部分。
1⃣ 主板外觀

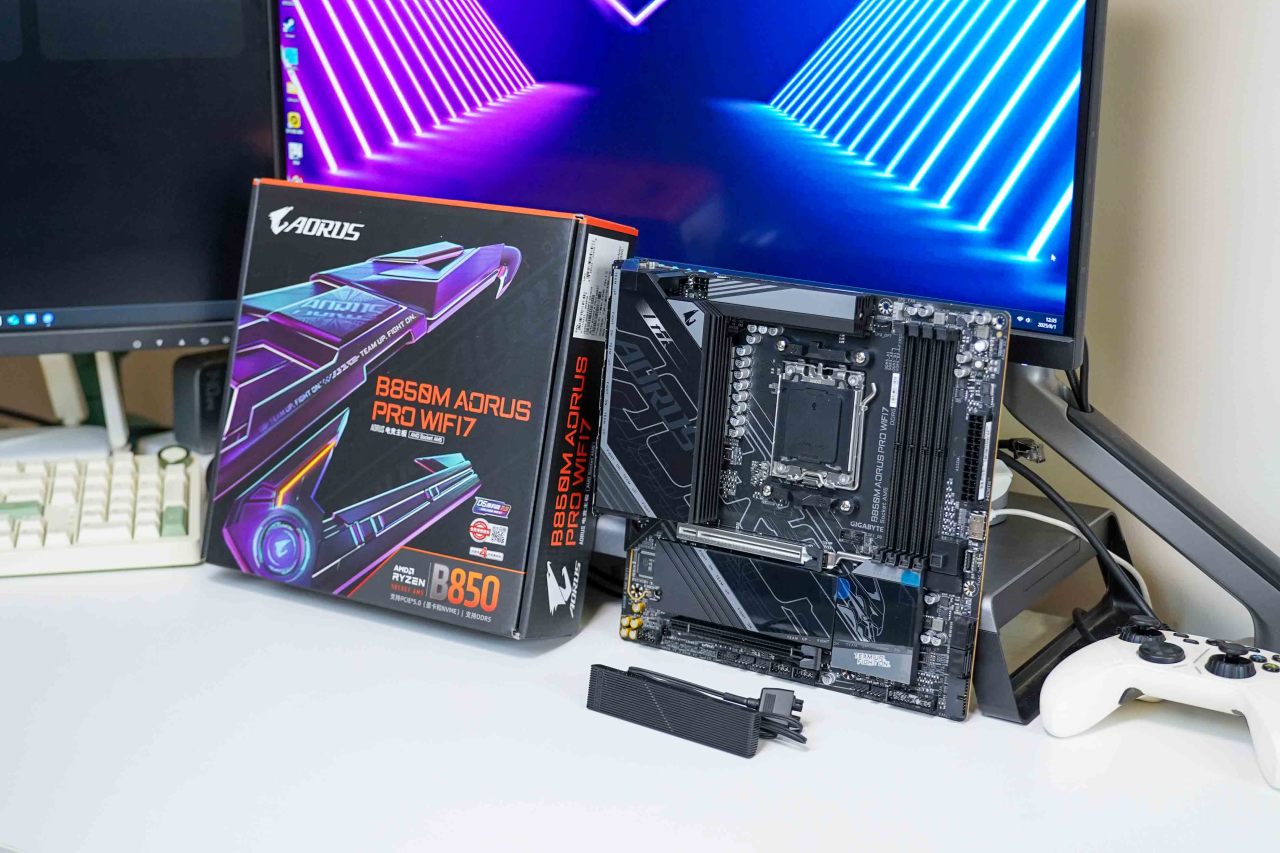

技嘉B850M電競雕的尺寸非常標準，適合常規尺寸的M-ATX機箱裝機，配色爲黑白搭配，更符合常規用戶的審美。

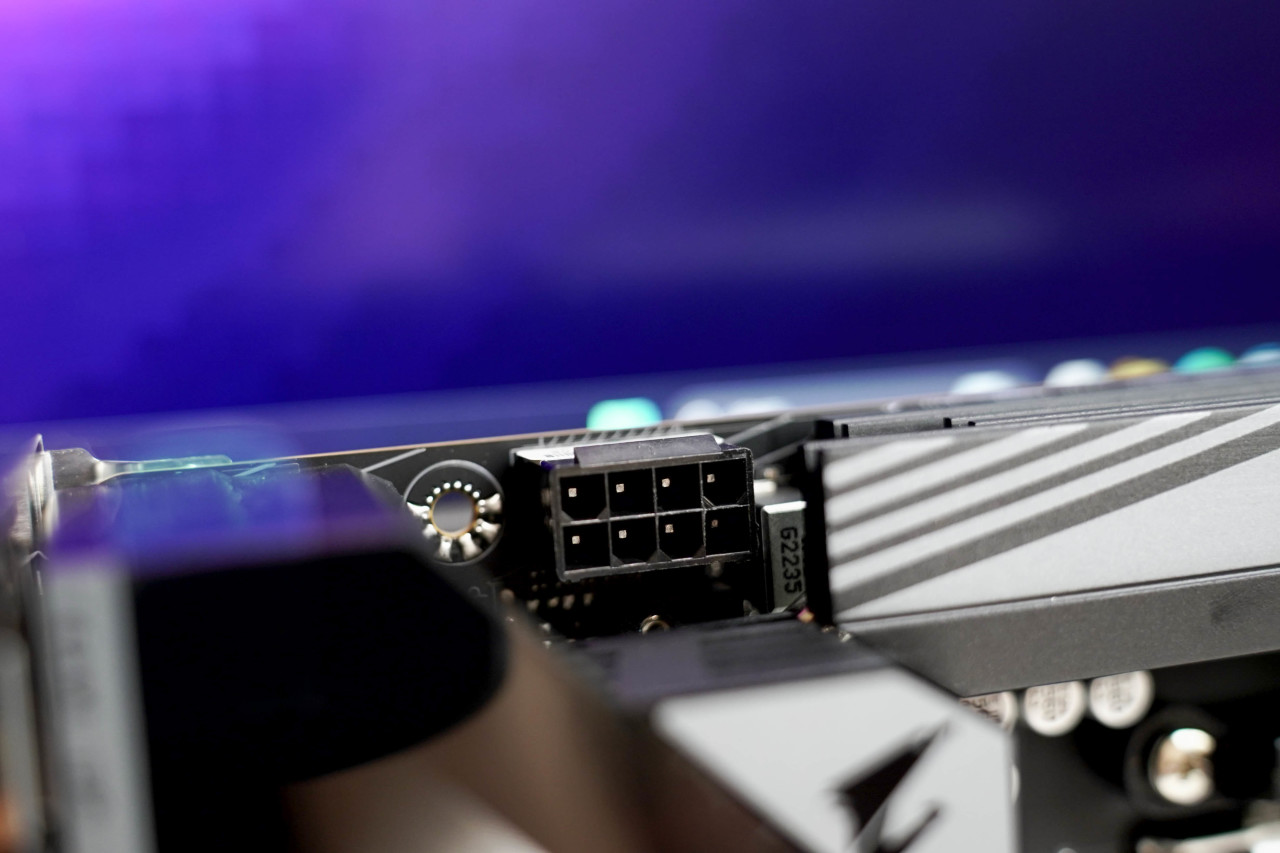

非常關鍵的CPU供電爲單8Pin，實際能支持到80A供電，換句話說就是能支持到R9級別銳龍，不用有供電焦慮。

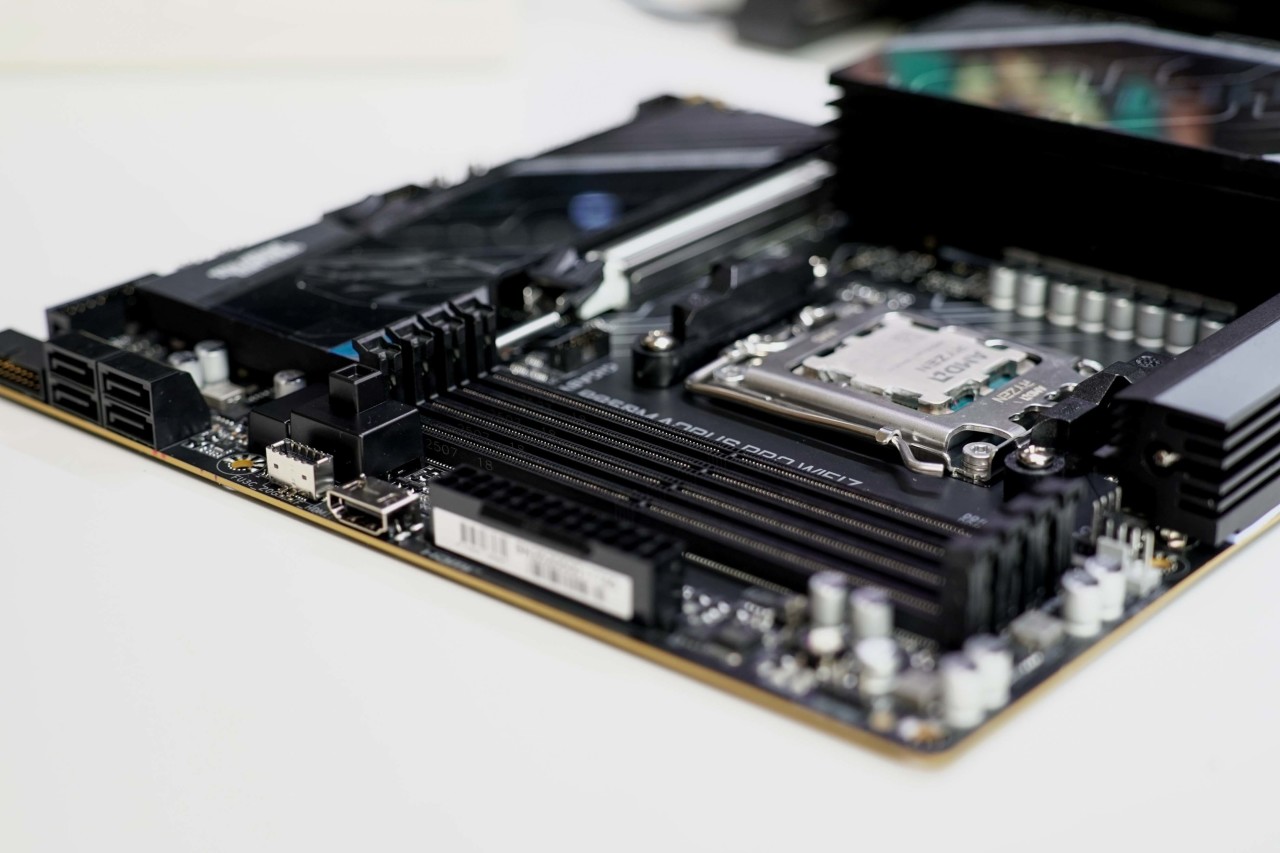

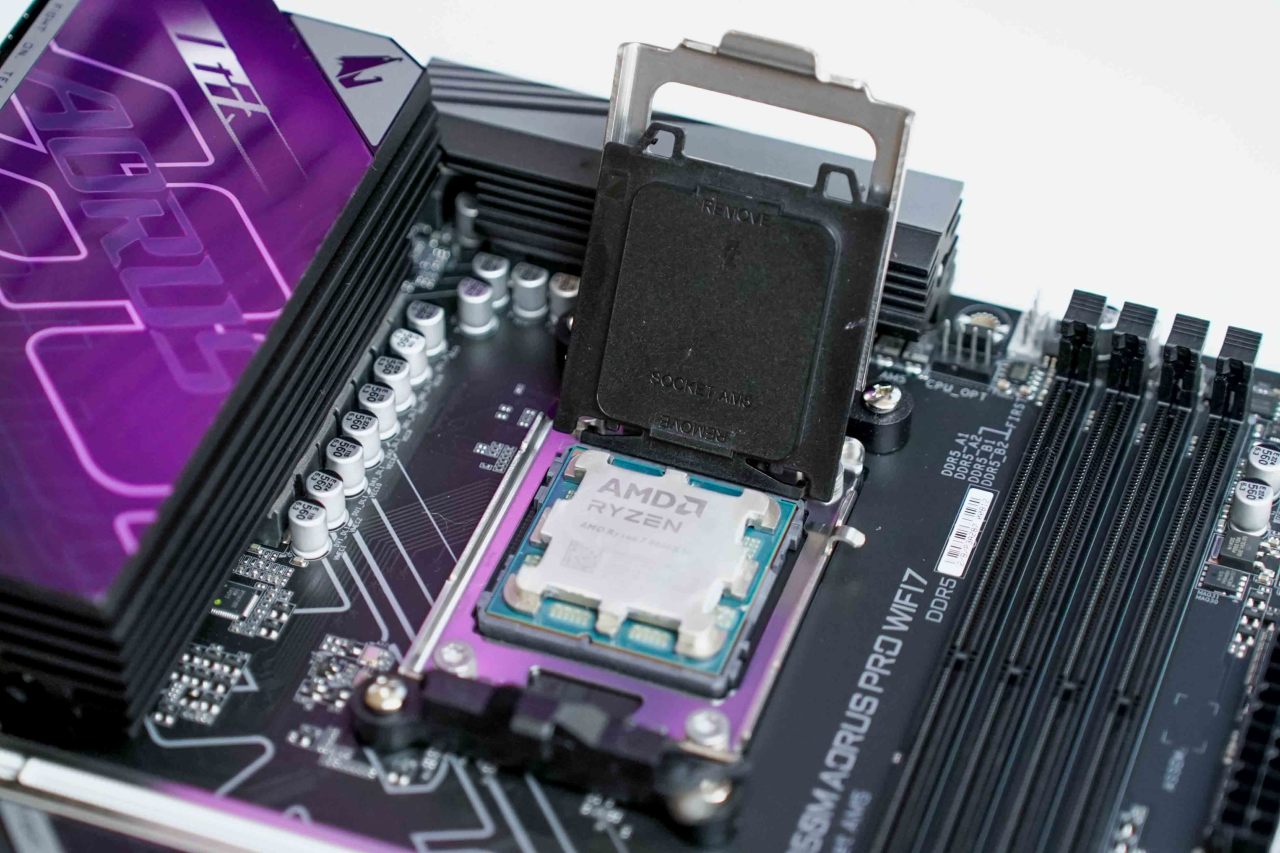

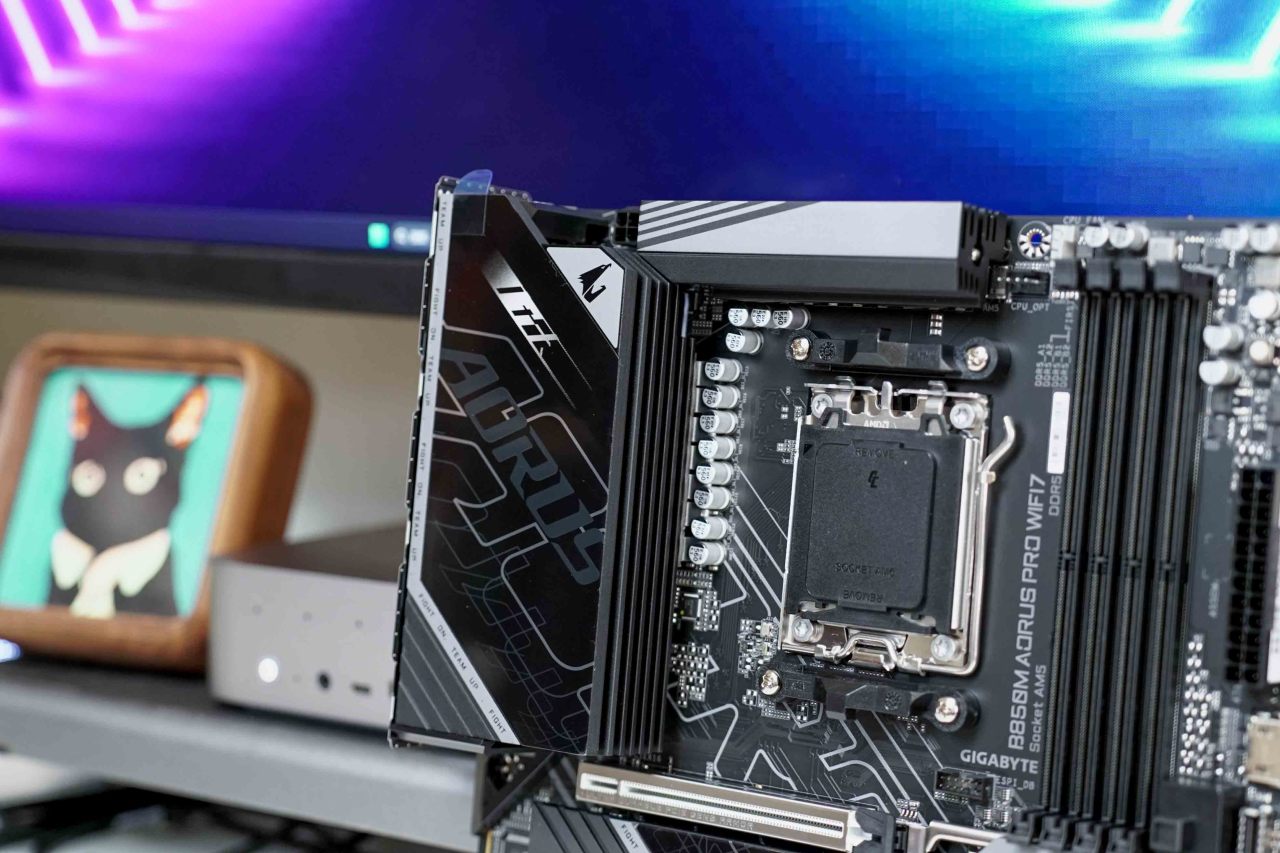

經常裝機的朋友應該已經發現了，技嘉B850M電競雕的CPU槽四周留空非常大，原因很簡單：
● 現在散熱器的冷頭越做越大，不留空可能會安裝不了。
● 同時也給內存主動散熱器留了空間，爲高頻內存提供低溫環境。
相比壓縮尺寸的微星迫擊炮/加大散熱馬甲的華碩小吹雪，技嘉B850M電競雕在散熱器適配這點做的更好。

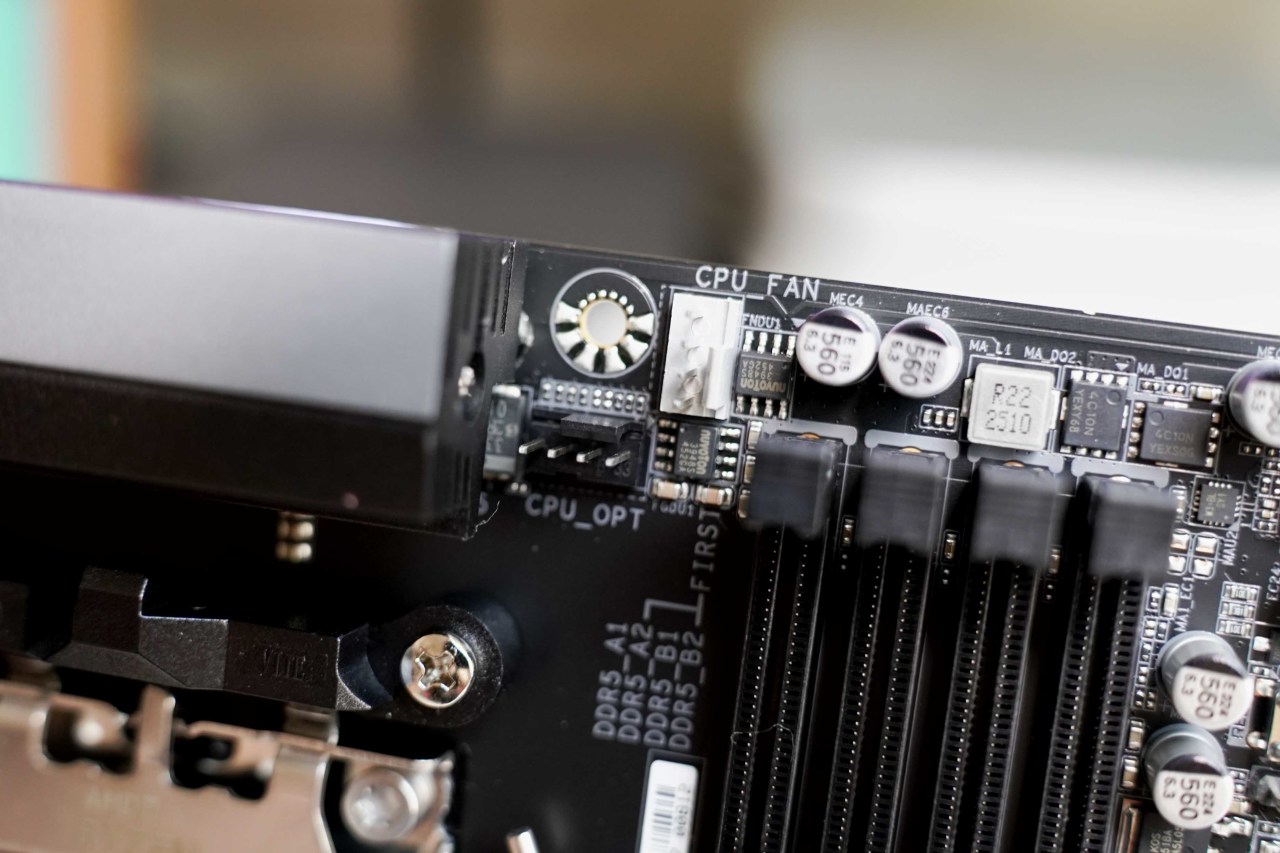

由於給散熱器留了非常大的空間，風扇接口布局只能緊湊點了，FAN在中間區域，RGB控制接口則在主板右上和底部，建議打算風扇裝滿的用戶額外加個Hub管理。
技嘉B850M電競雕的馬甲多處使用鏡面設計，搭配RGB風扇會有不錯的折射效果，馬甲本身設計也和電競，整體觀感很好，對比其他兩家各有千秋，看個人喜好吧。
對比另兩家競品，馬甲最大的區別在於有RGB燈區，MOS馬甲和芯片馬甲都有，也就是兩塊燈區。
發光結構比較簡單，主板板載的LED貼片燈經由馬甲導光材質發散，看着不會太亮，但提供氛圍感還是足夠了

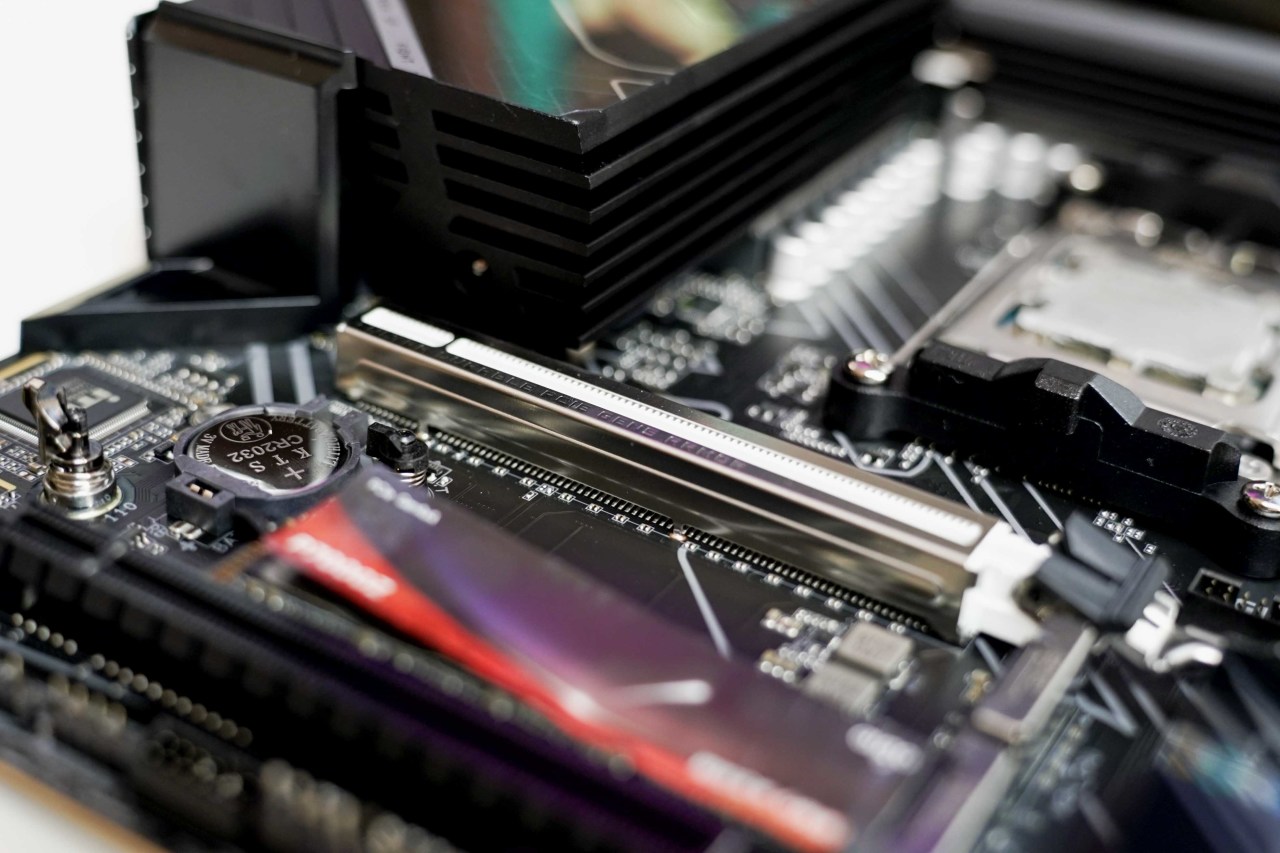

技嘉B850M電競雕多處使用便於安裝的快拆設計，兩條PCI槽的主槽位使用顯卡快易拆設計+合金加固，安裝後的穩定性會比常規純塑料底座強不少。

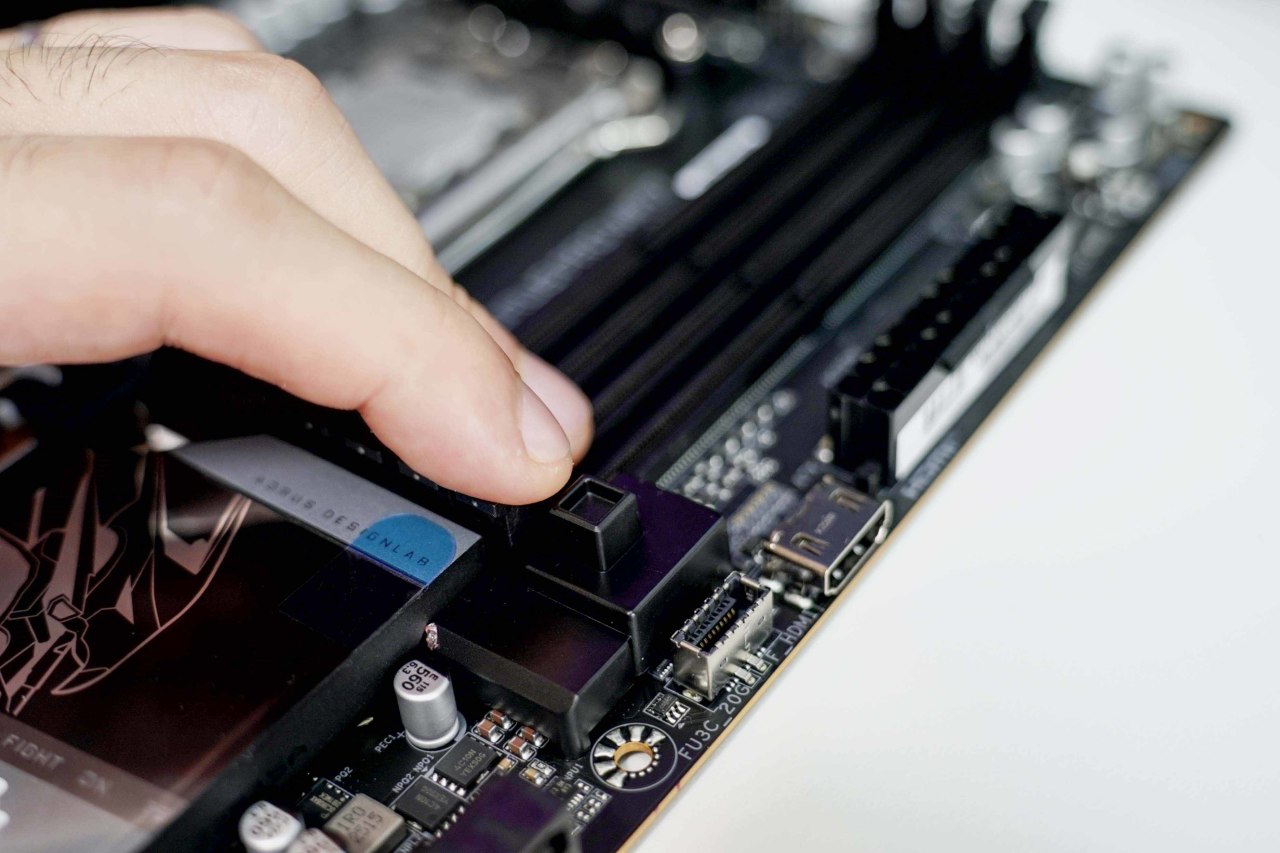

拆解顯卡按下內存槽右下的按鈕即可解鎖，和我一樣的大手用戶不用再拿螺絲刀搗，也是目前中高端主板的標配設計，這點御三家都差不多。

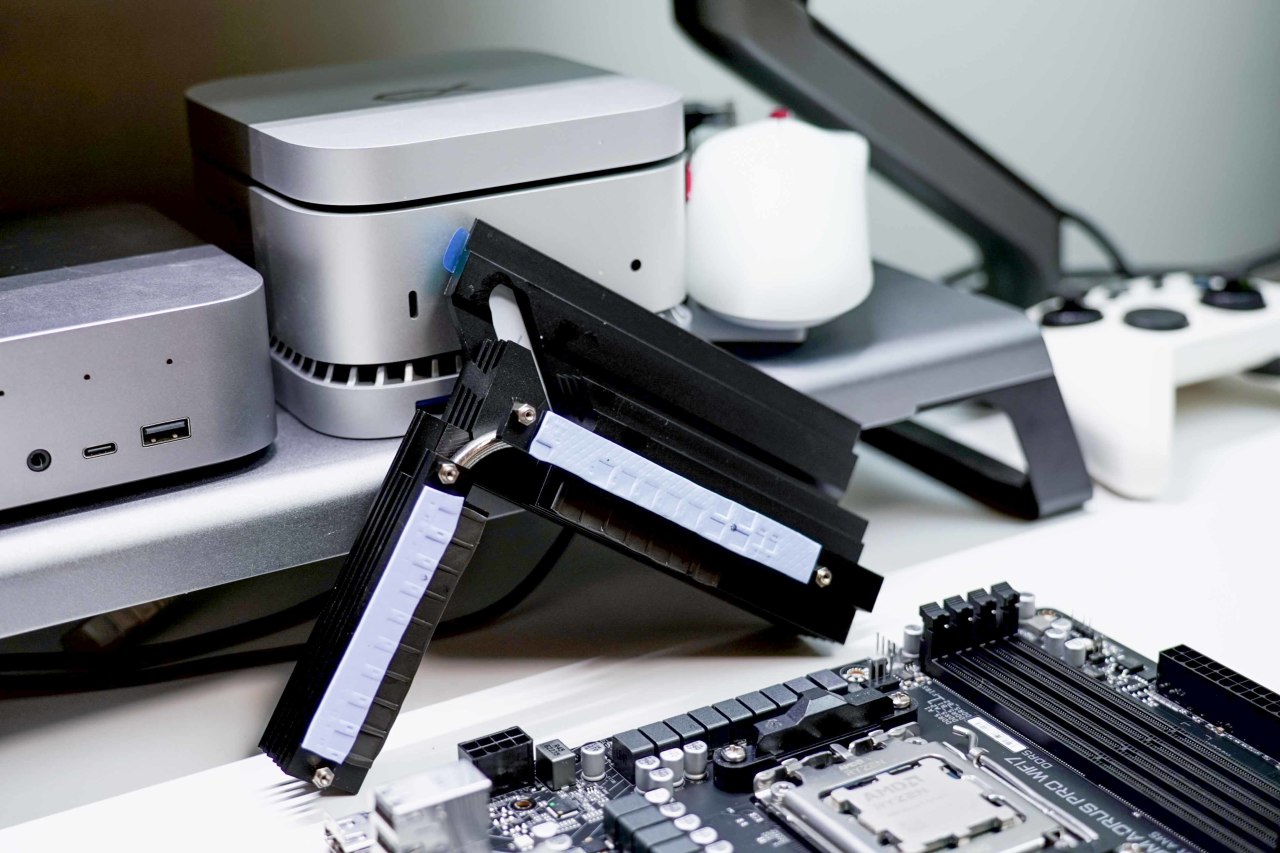

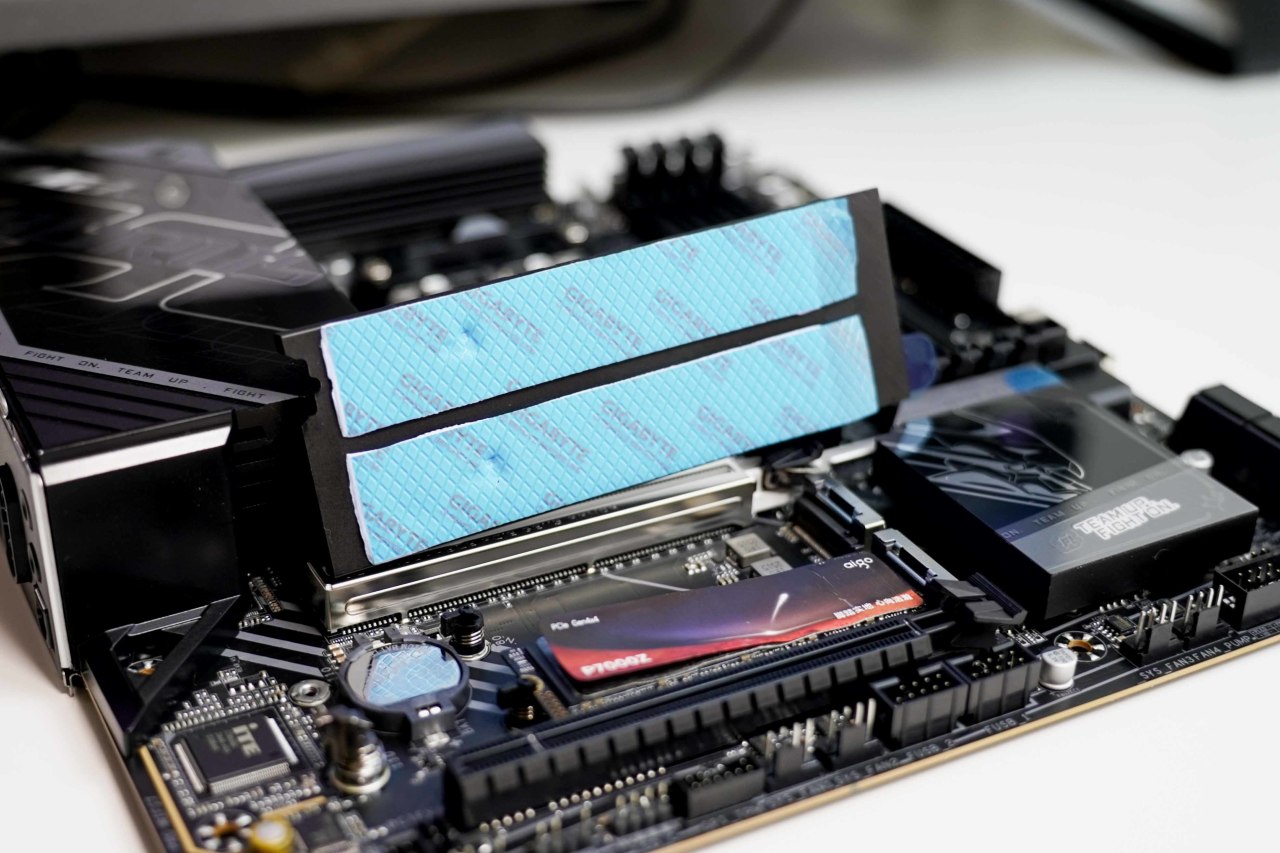

同樣使用易快拆設計的是M.2固態硬盤馬甲，兩條固態硬盤共用一個馬甲，相比一對一的單獨馬甲設計，單硬盤會有更好的散熱效果。

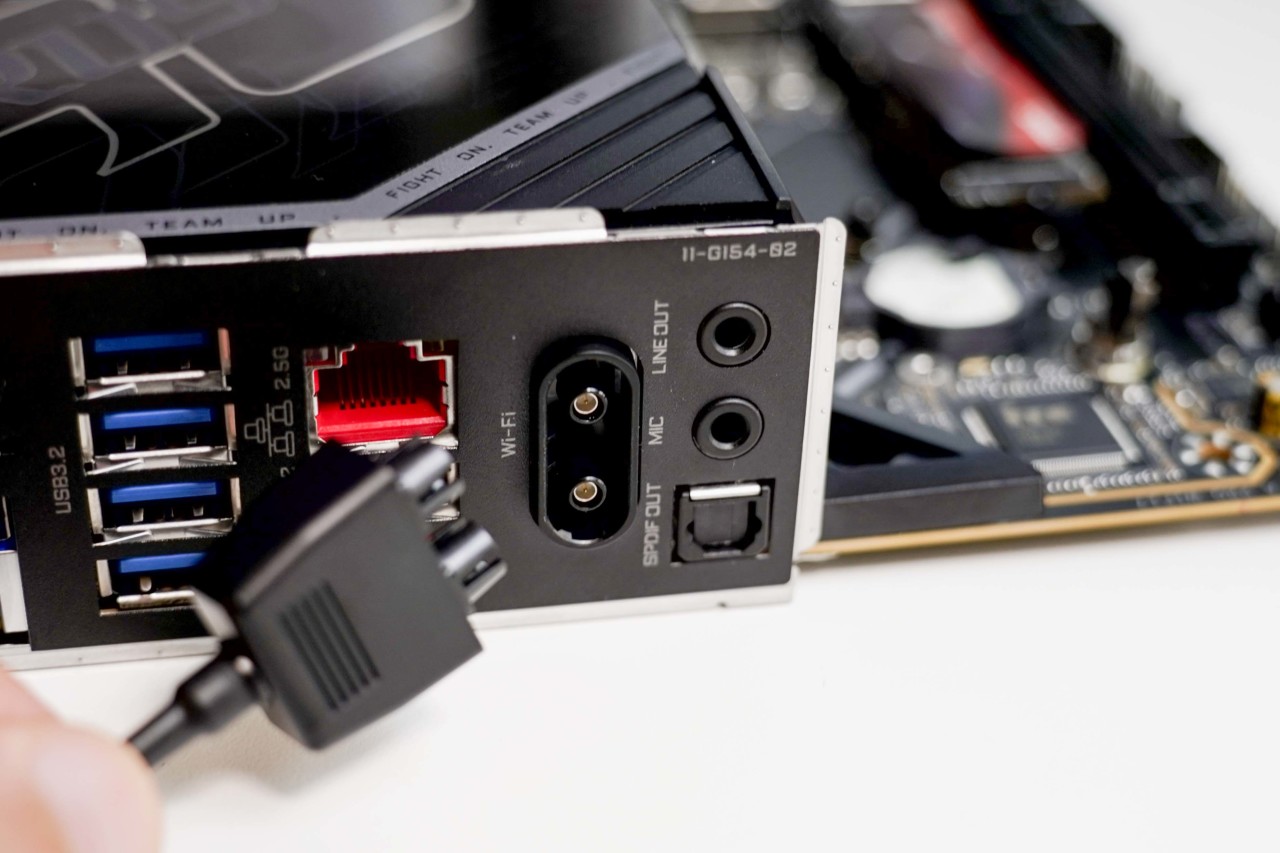

無線增益天線同樣有改動，不再是老款那種分體螺口設計，直接拔插就行，簡化安裝的同時也能提升穩定性。

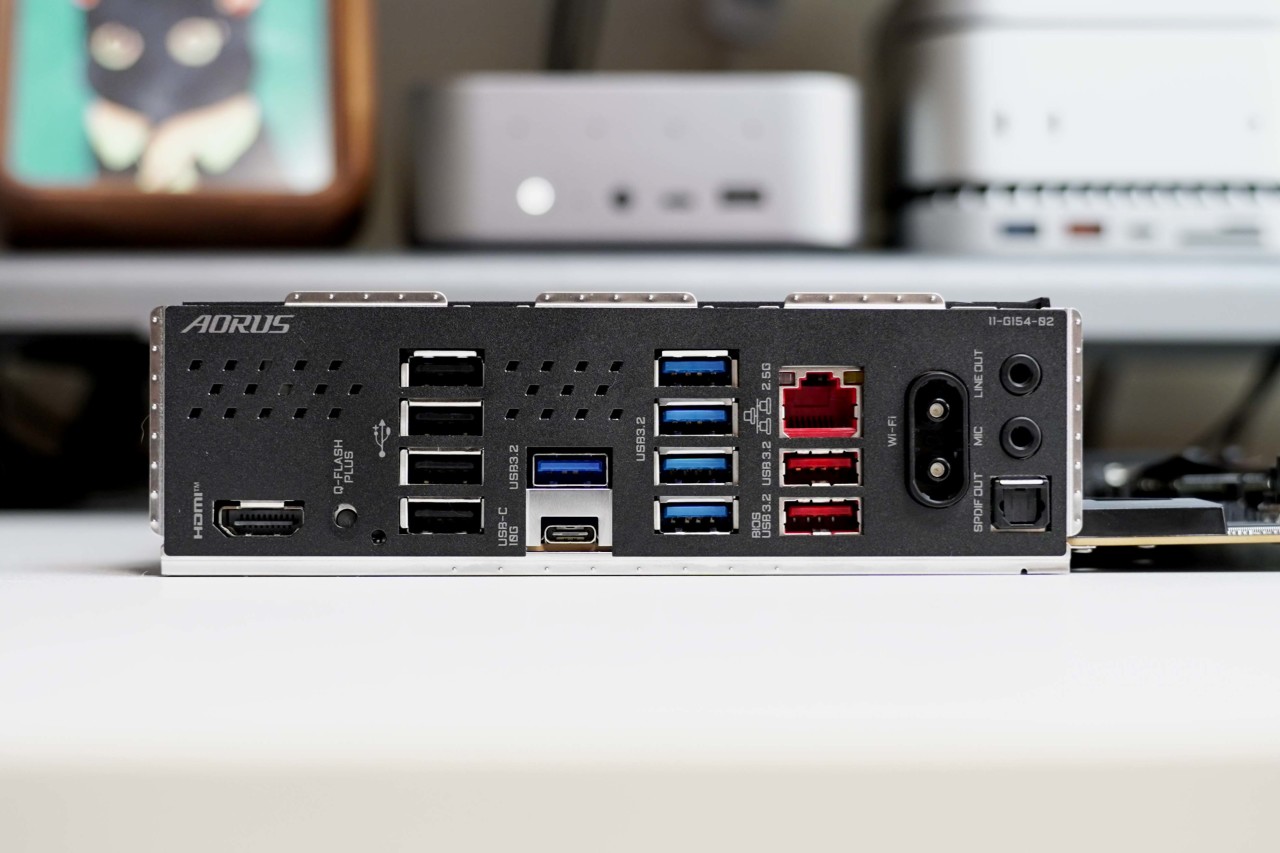

技嘉B850M電競雕的IO區之前介紹過了，接口非常多，就算設備很多也不需要單獨買Hub，這是同價位競品沒有的優勢。

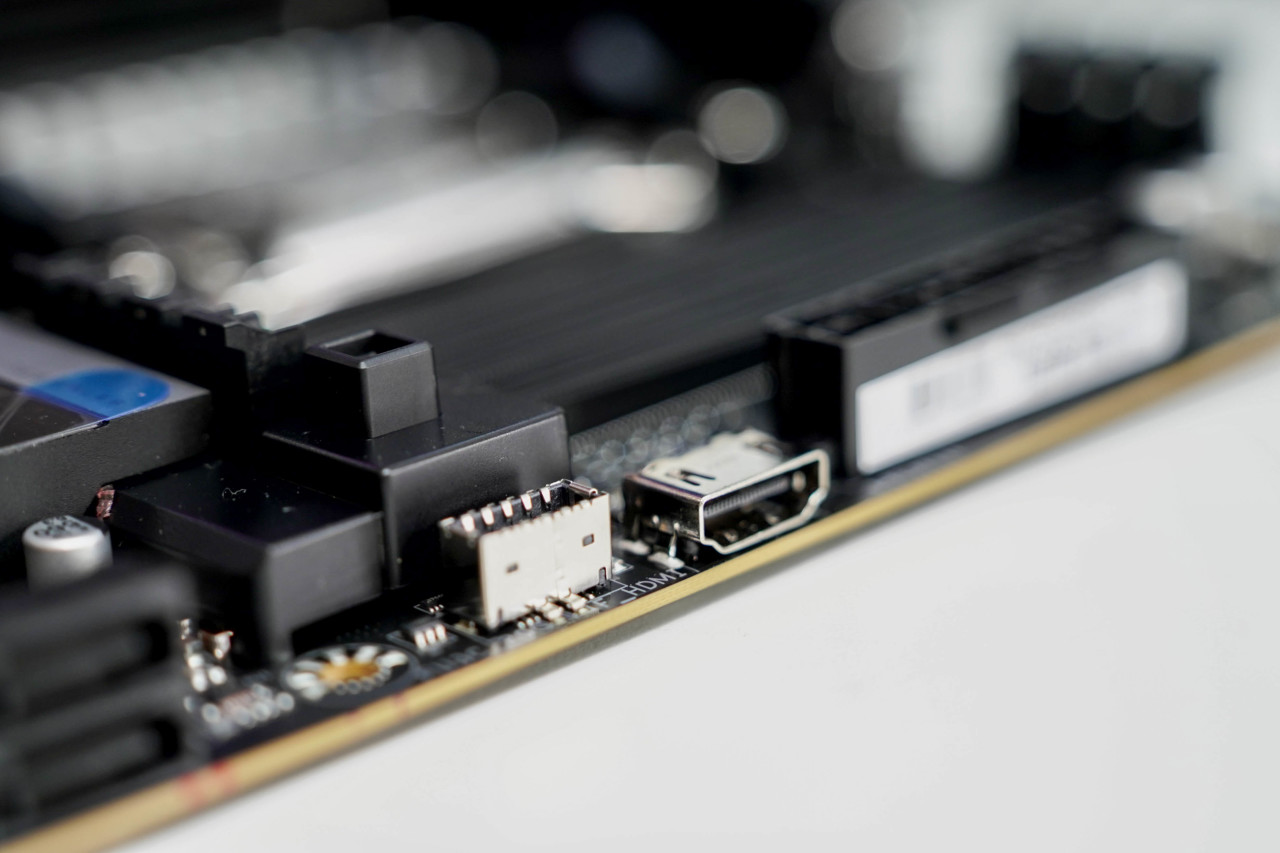

非IO區的接口就比較常規了，內置了額外HDMI接口，方便接機箱/水冷副屏，邊上的USB拓展口則是USB3.2Gen2x2協議，喬思伯z20這類機箱完美適配。

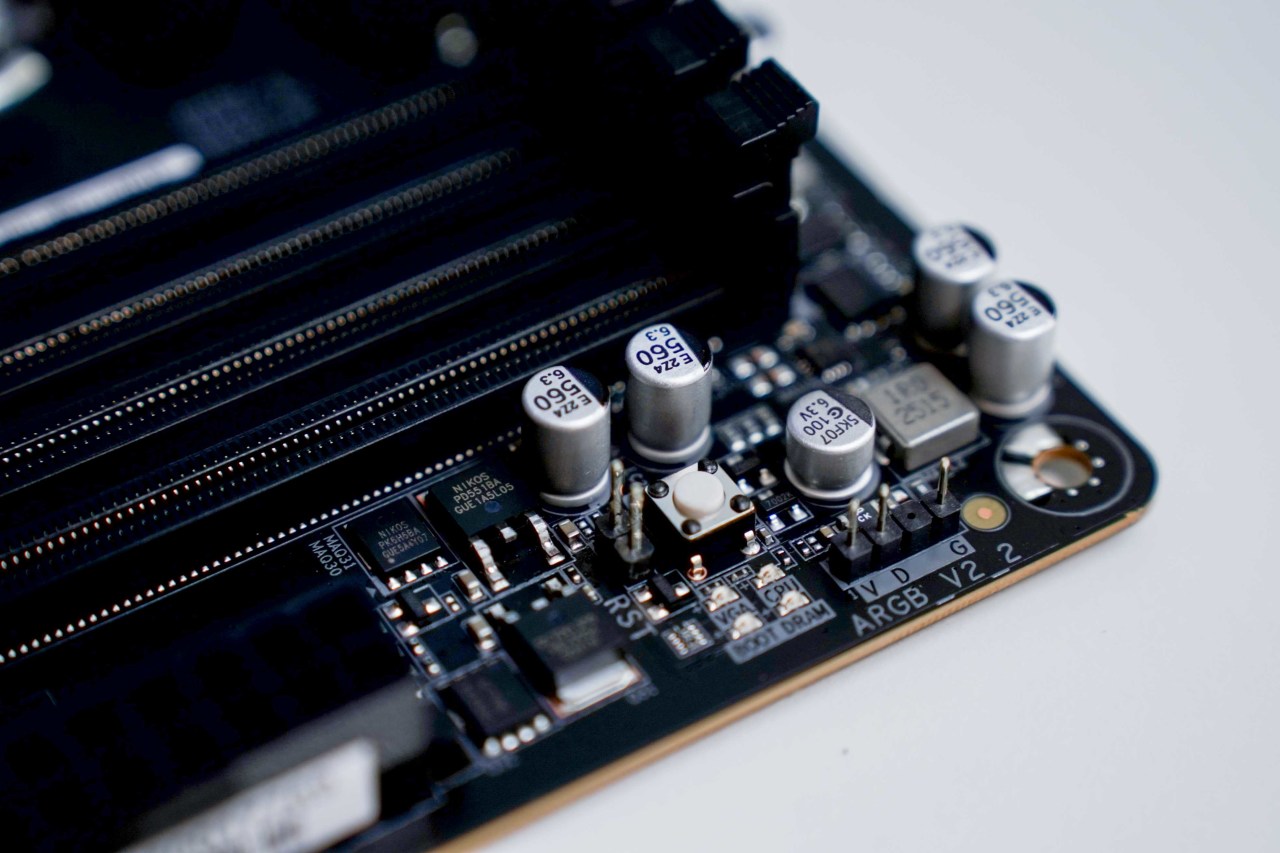

技嘉B850M電競雕針對超頻玩家同樣有設計，用於恢復BIOS設置的CLR MOS按鈕+Debug燈都在主板右上角，排障定位和恢復操作在同一區域更符合玩家的操作邏輯。

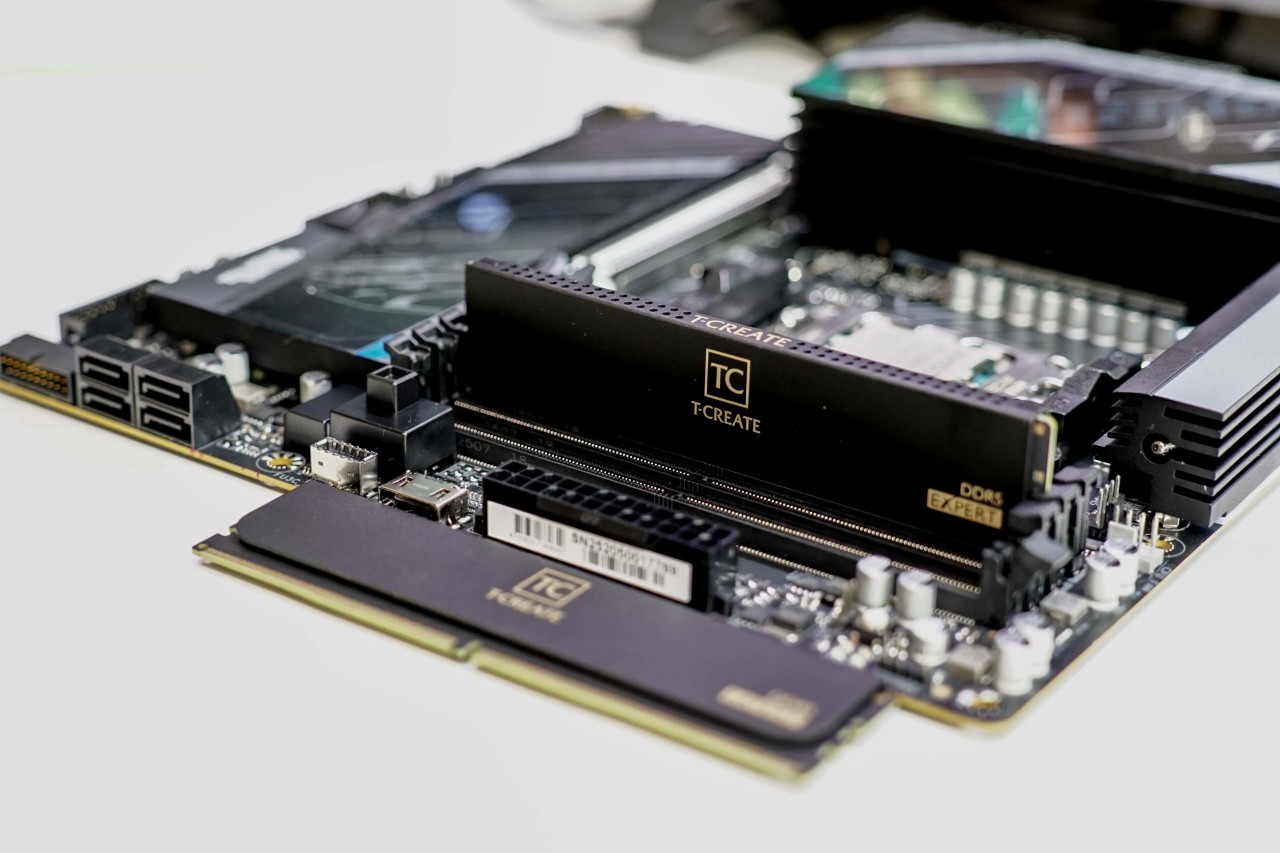

兩條內存正常是插2/4槽（下圖從上到下），亂插會導致EXPO開啓不了，使用BIOS內存優化可能也會失敗，所以技嘉設計了提醒機制。

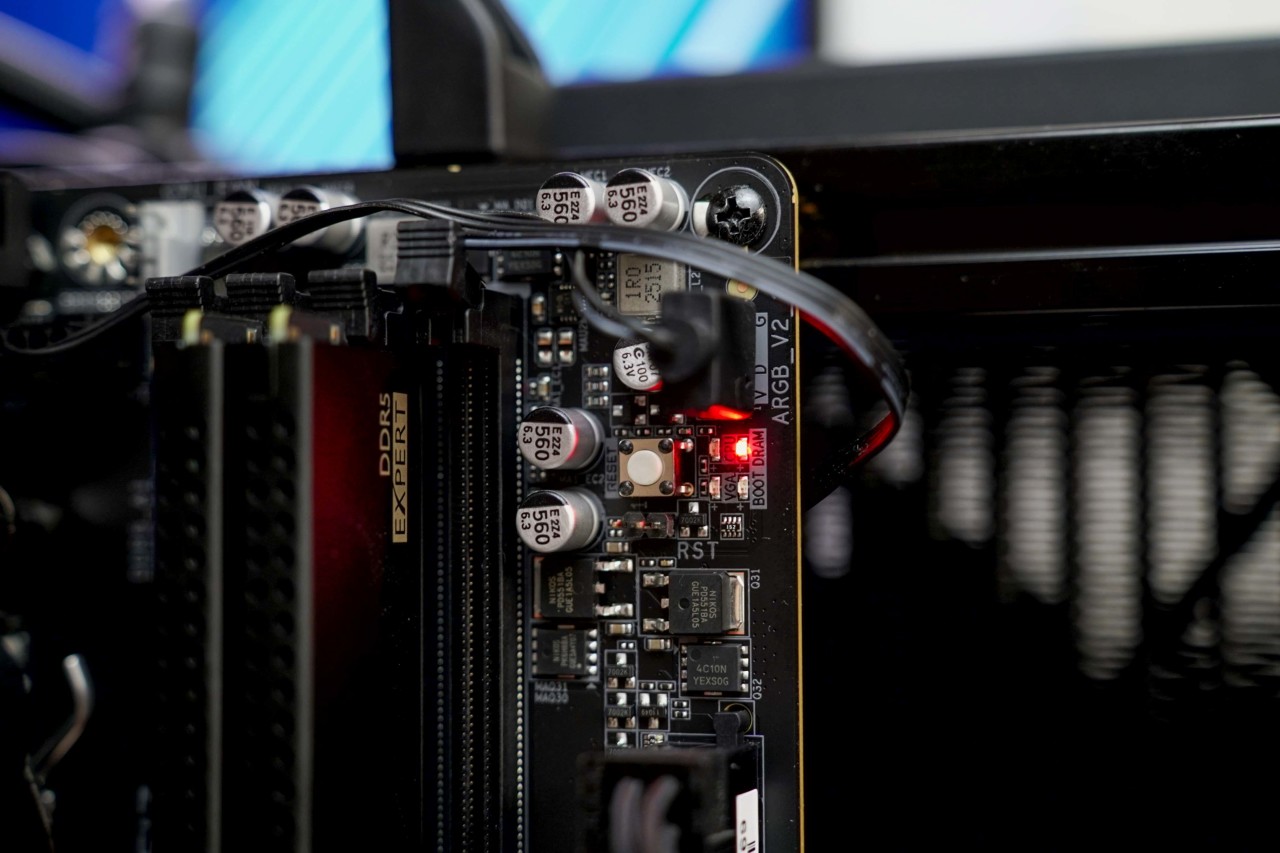

如果和下圖一樣亂插內存，Debug會亮燈提示，對裝機新手來說是很實用的設計，也是其他兩家沒有的提示機制。

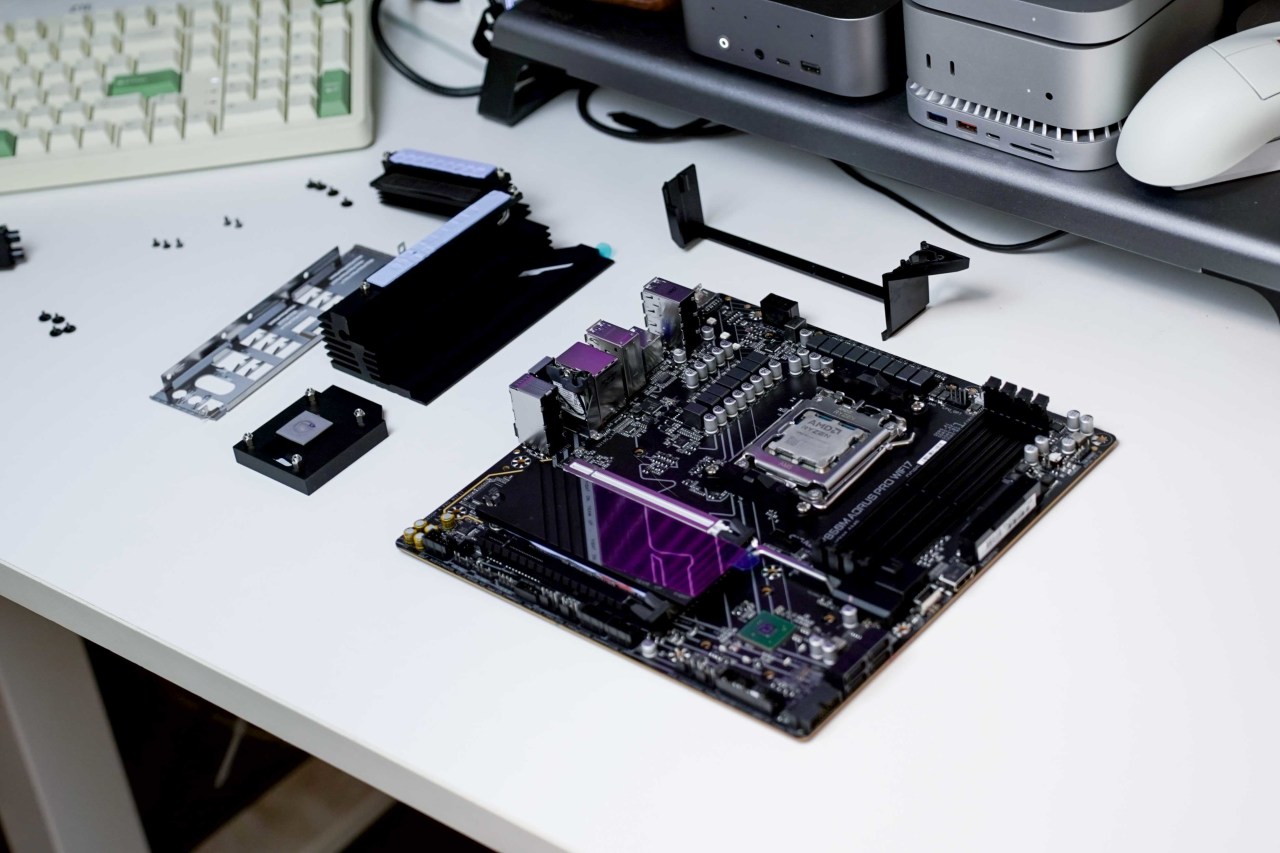

2⃣ 內部拆解
簡單過一遍技嘉B850M電競雕的細節硬件，正常是不用拆解的，除非要換無線網卡，個人拆解也會導致IO擋板貼合度變差，沒事別亂動。

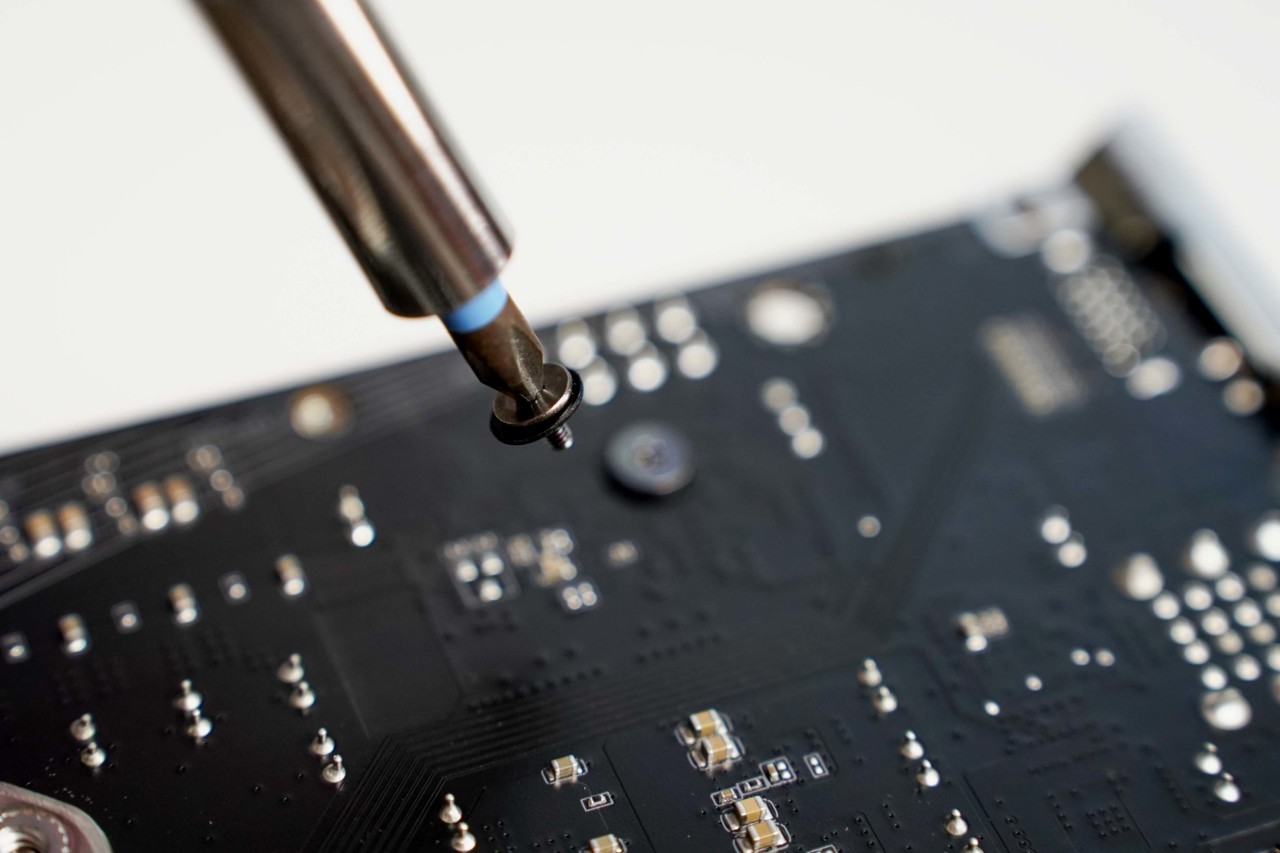

如果需要更換無線網卡，把背部螺絲（散熱馬甲+IO區）的螺絲拆掉才能更換，螺絲基本都是帶墊片的，可以防止刮花漆面，也有一定絕緣作用。

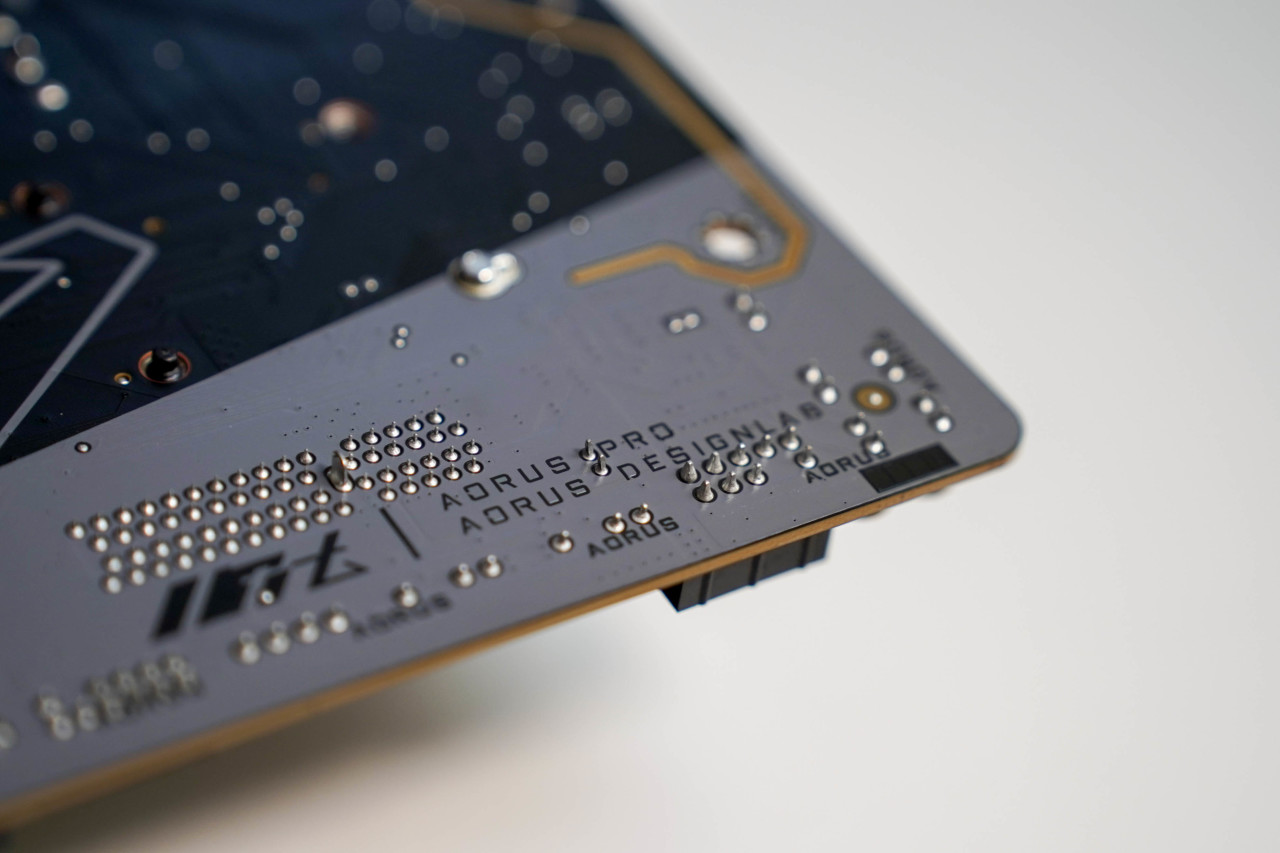

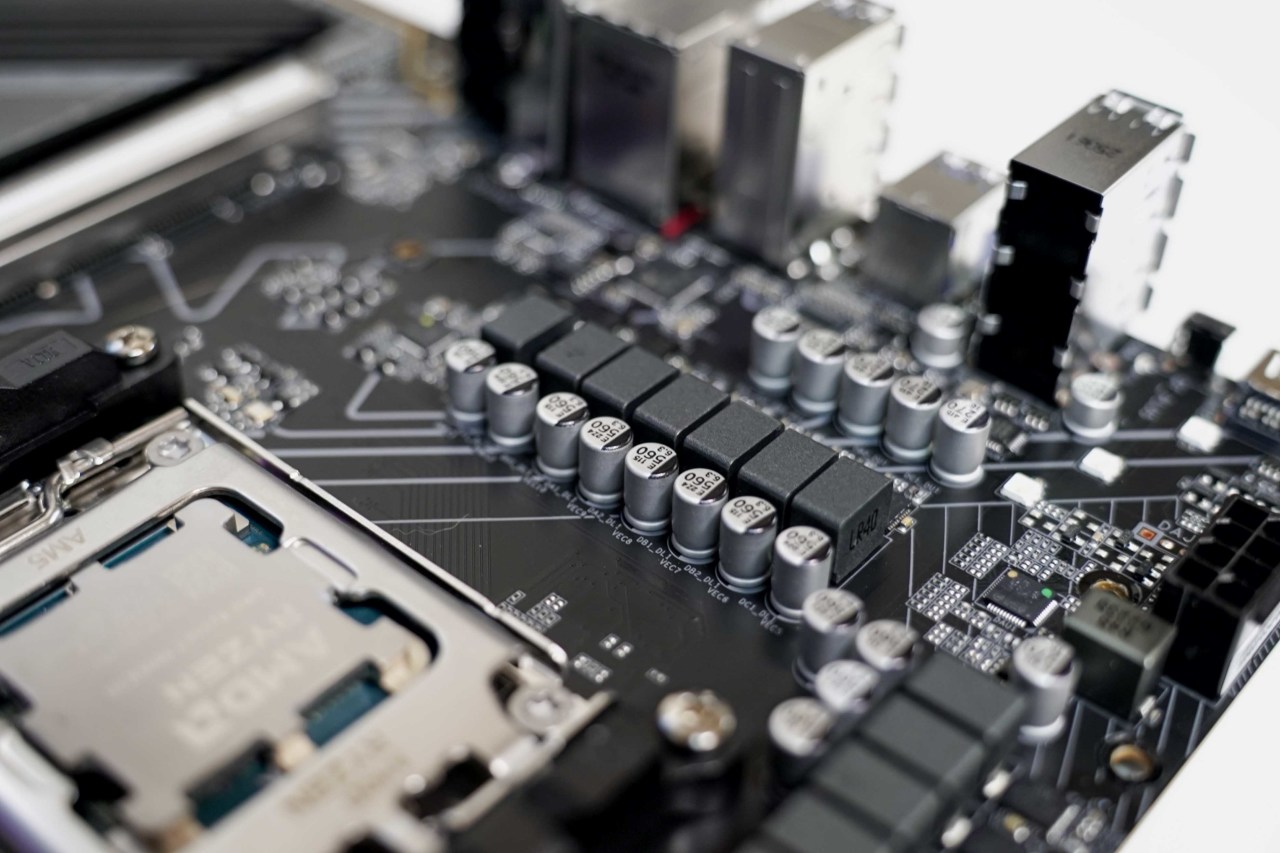

下面看下關鍵元件，技嘉B850M電競雕使用8層低損耗PCB，供電爲12+2+2的次旗艦配置，搭配優質電感電容，帶次旗艦CPU肯定是沒問題的，下面有測試。
這代技嘉主板都改用了這種一體式馬甲，，導熱槽開的也非常多，MOS對應位置都貼有高導熱係數的導熱墊，這些是主板運行溫度低的原因所在。

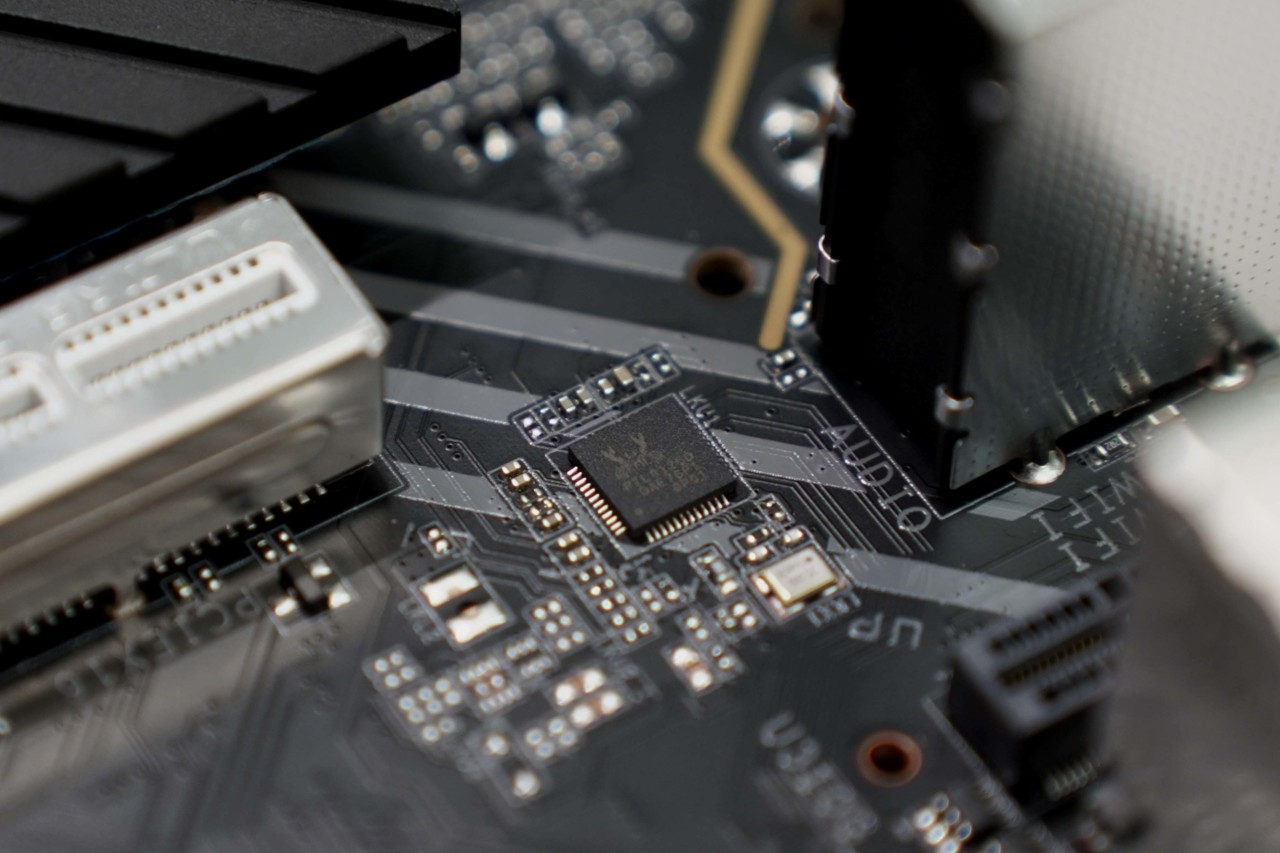

主要芯片幾乎都是瑞昱方案，有線網卡爲RTL8125D，USB控制器則是RTS54111S，屬於比較典型的臺系廠商全家桶，且都是成熟方案。

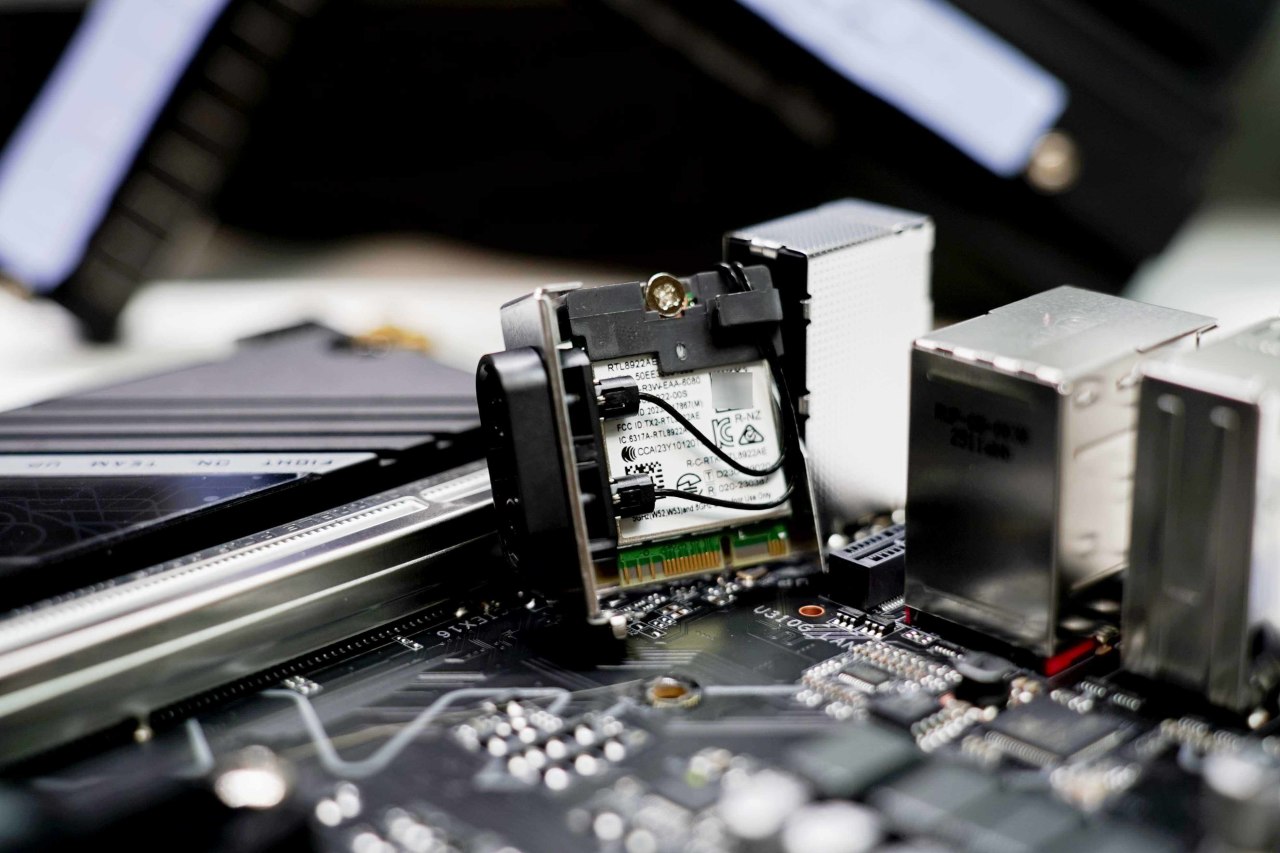

無線網卡則是瑞昱RTL8922AE，算這張主板比較一般的點，也能理解，畢竟AMD平臺用不了Intel BE200，先用着吧，後期可以換迭代的高通無線網卡。

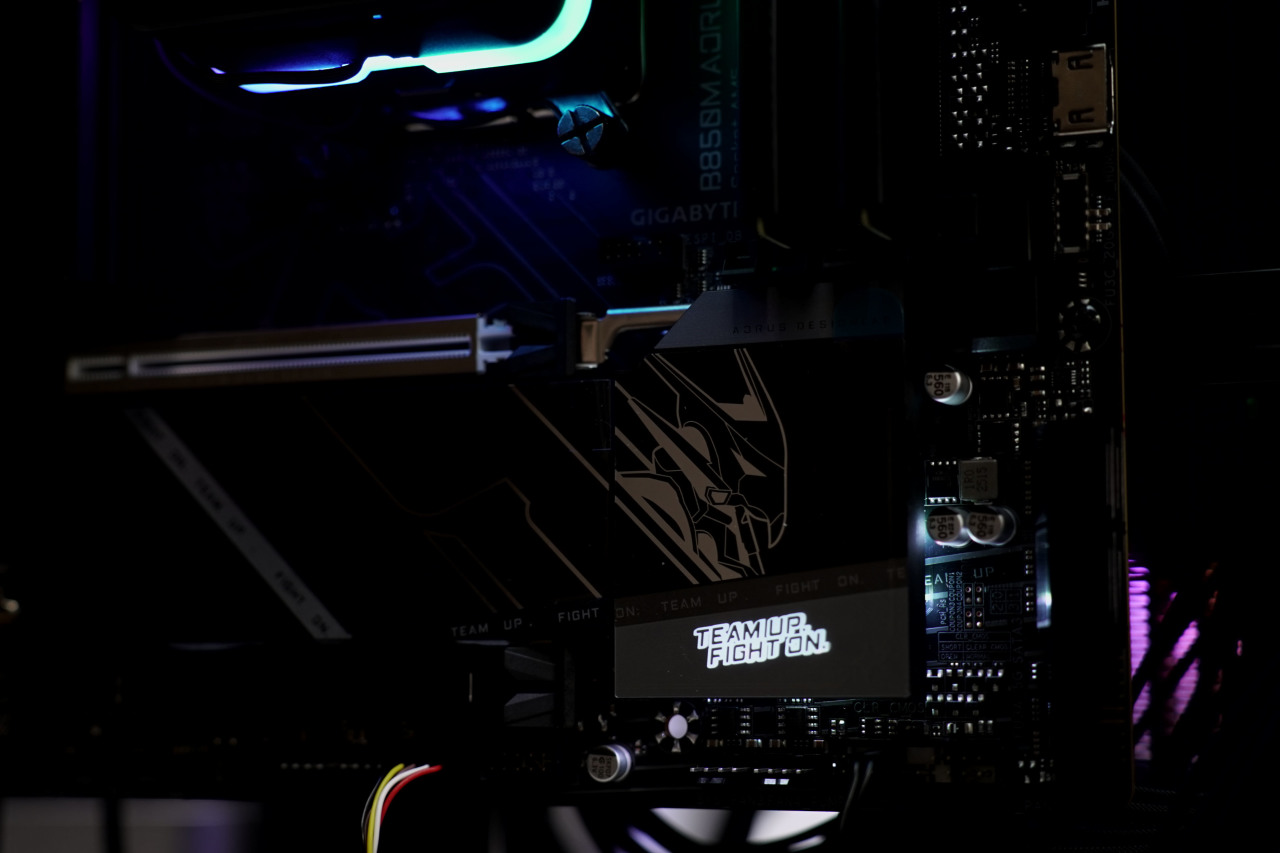

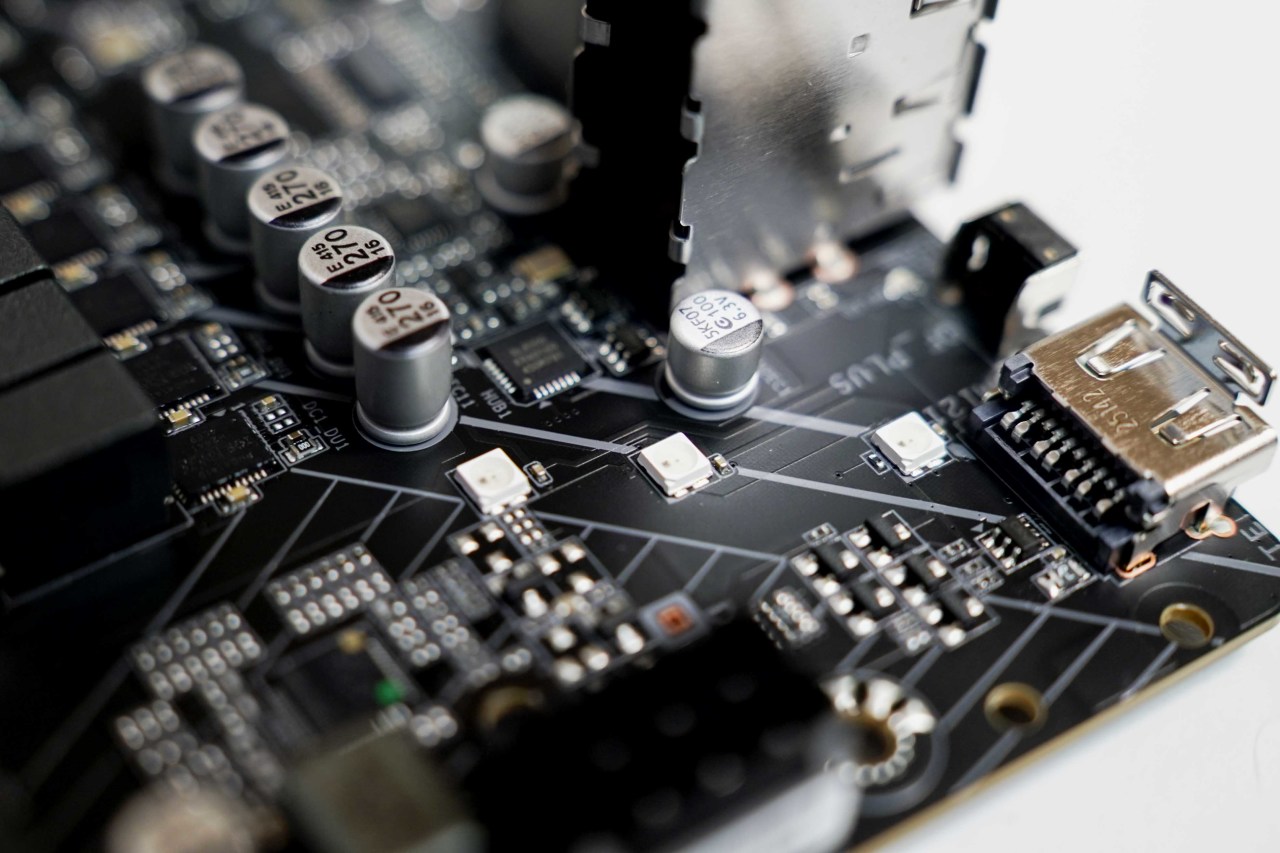

IO區的RGB燈區有三顆貼片燈，保證了光源的亮度，同時LED貼片燈的壽命也比較長，不至於用兩年就變暗。
⏹ 配件清單

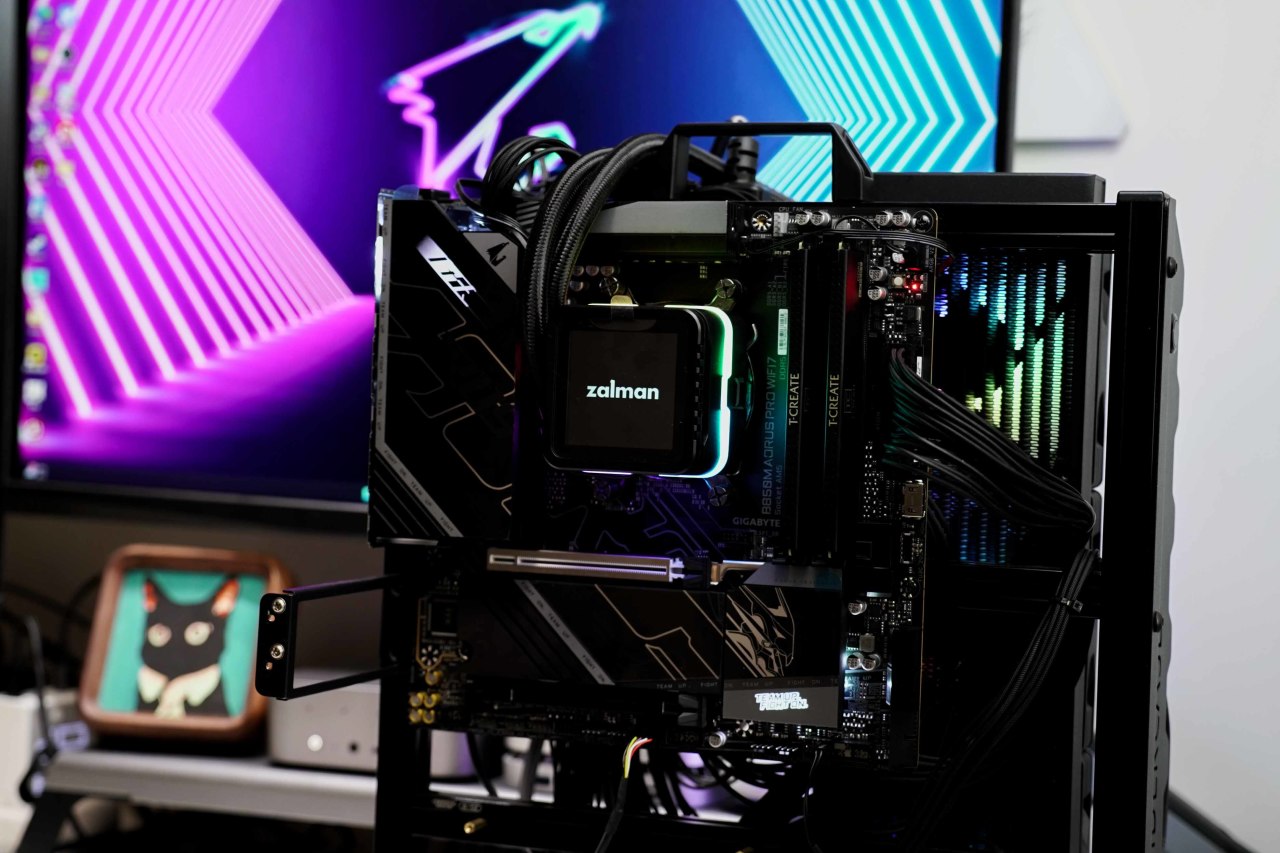

本次測試平臺如下所示，大家可以參考下。
1⃣ 主板丨技嘉B850M AORUS PRO WIFI7電競雕
簡介：本次評測品，滿足您的需求可以直接入手。

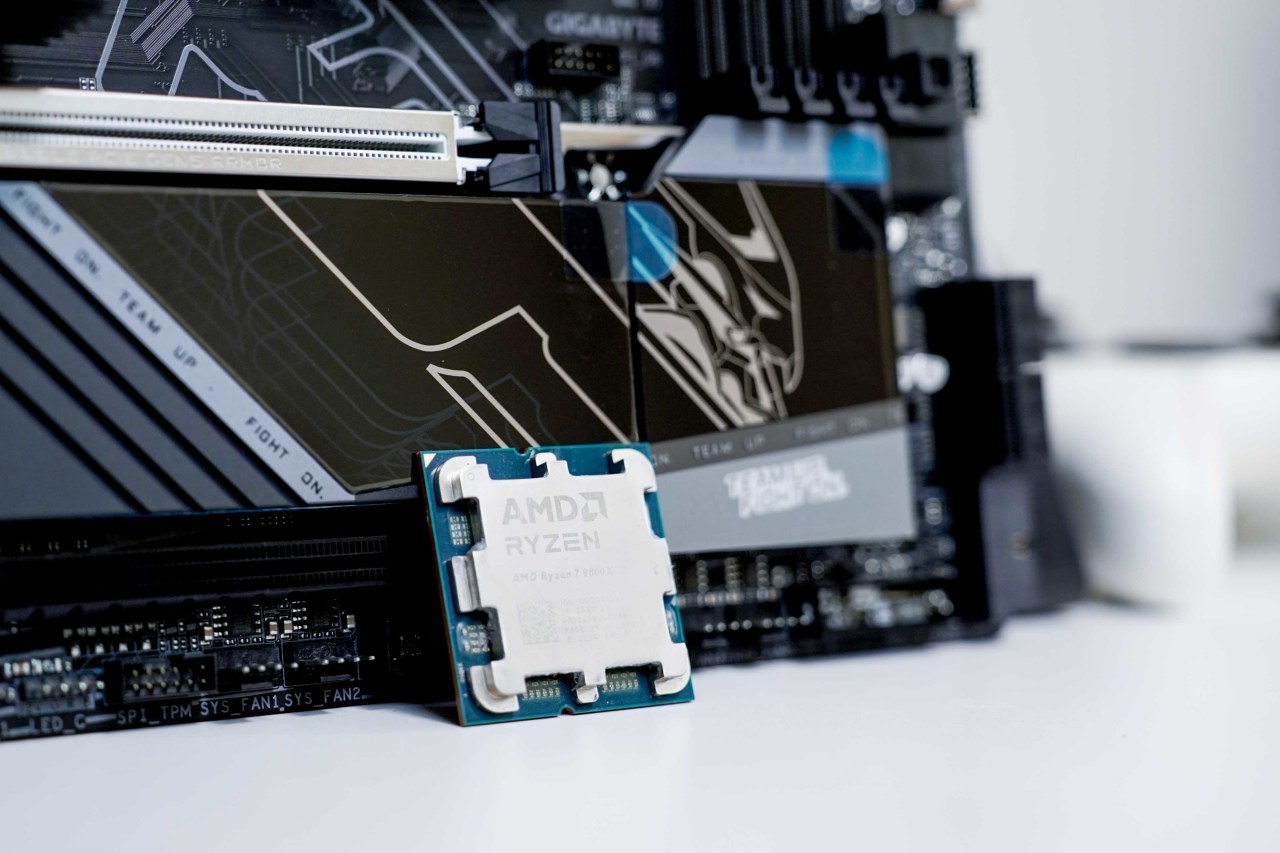

2⃣ CPU丨AMD Ryzen7 9800X3D
簡介：目前最合適打造極致遊戲主機的CPU，沒有之一，當然預算足夠也可以上到9950X3D，技嘉B850M電競雕也能滿血帶得動。
3⃣ 內存丨十銓 T-CREATE EXPERT引領者 6000MHz 16Gx2
簡介：雖然技嘉雕妹B850M確實能支持到8200MHz頻率的內存（雙條+分頻），但考慮到體質差異，同時技嘉還有內存黑科技，所以依舊建議大家入手6000MHz，調試完效能不會差很多的。
⏹ 設備調試
老樣子，分爲無風險的常規調試和衝擊極限調試兩種，二選一就行，不要重複配置，調試前後對比看下一段。
1⃣ BIOS升級

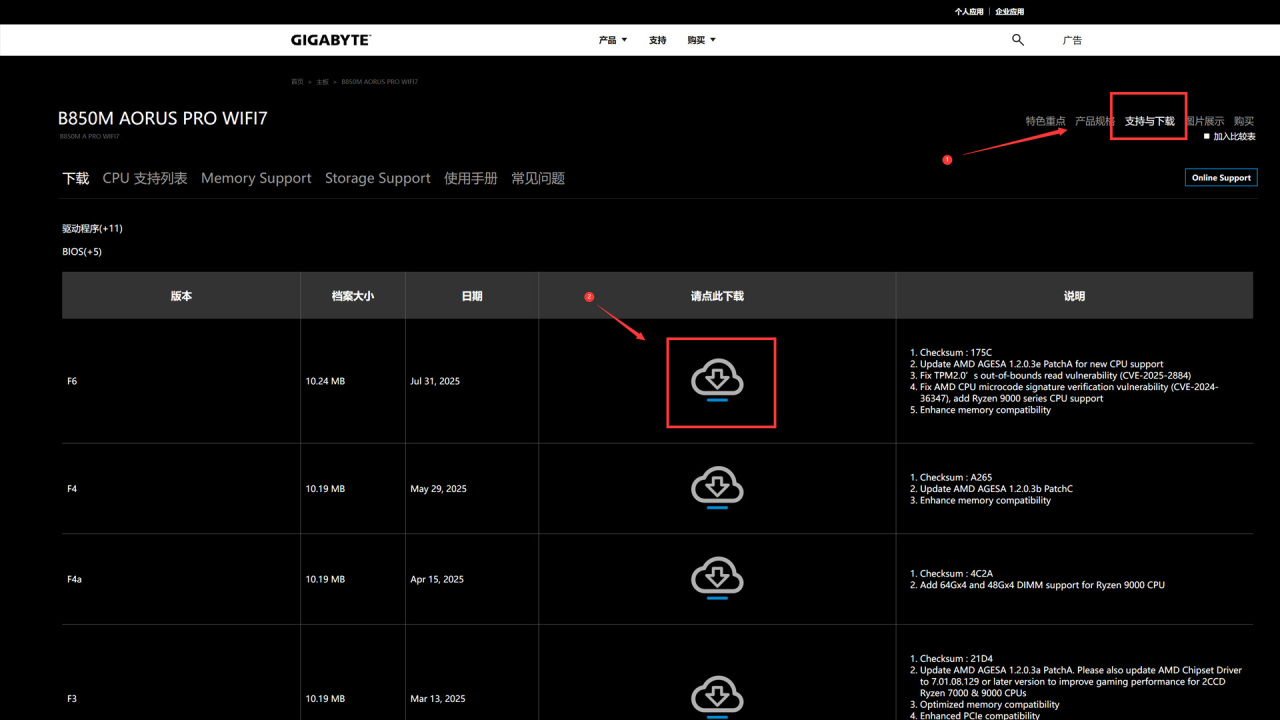

不管是哪種調試，到手一定要先更新BIOS，準備個U盤，去技嘉官網搜索你的主板型號，去支持與下載中，下載BIOS固件並解壓縮到U盤上。

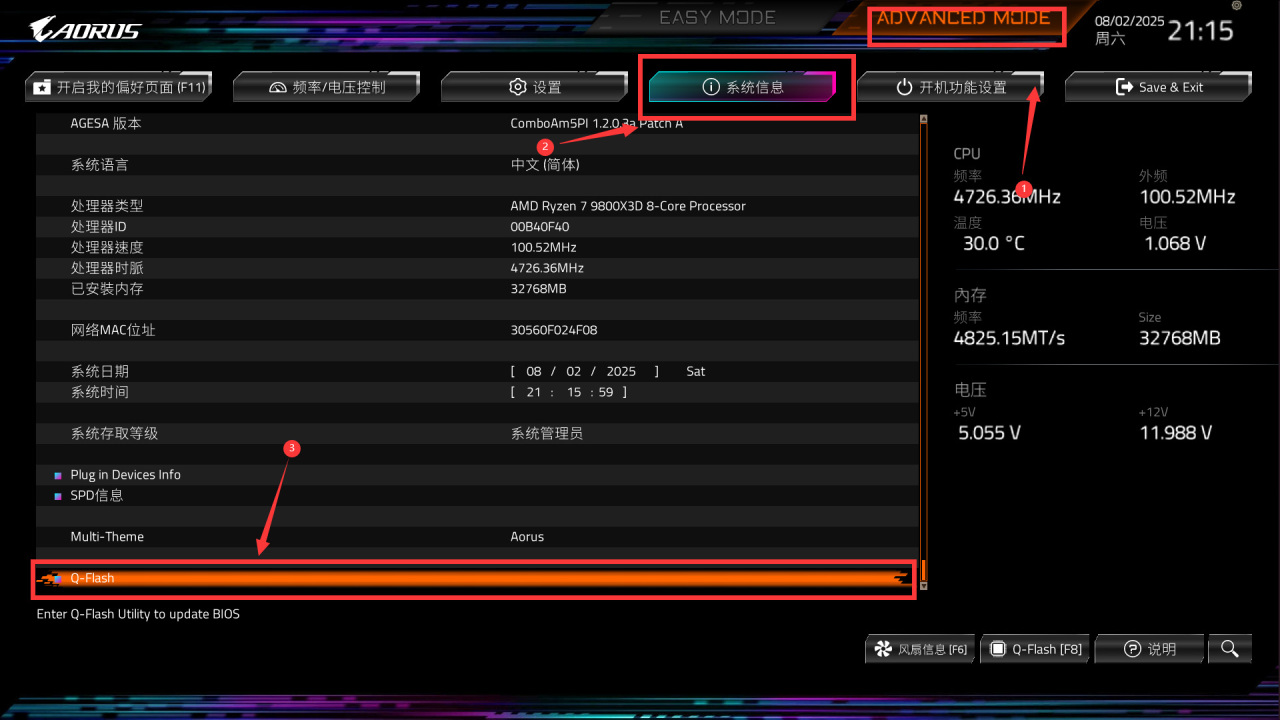

準備工作做完後將U盤接入主板，開機按Del鍵進入BIOS，按F2切換到高級模式，進入系統信息頁面，回車進入Q-Flash功能，按提示選擇BIOS固件就行。
升級完成後多做一步，重啓重新進入BIOS的Save&Exit頁面，點擊載入最佳化預設值，也就是重置下BIOS，關機狀態長按CLR CMOS鍵一分鐘效果也是一樣的。
2⃣ 常規簡化調試

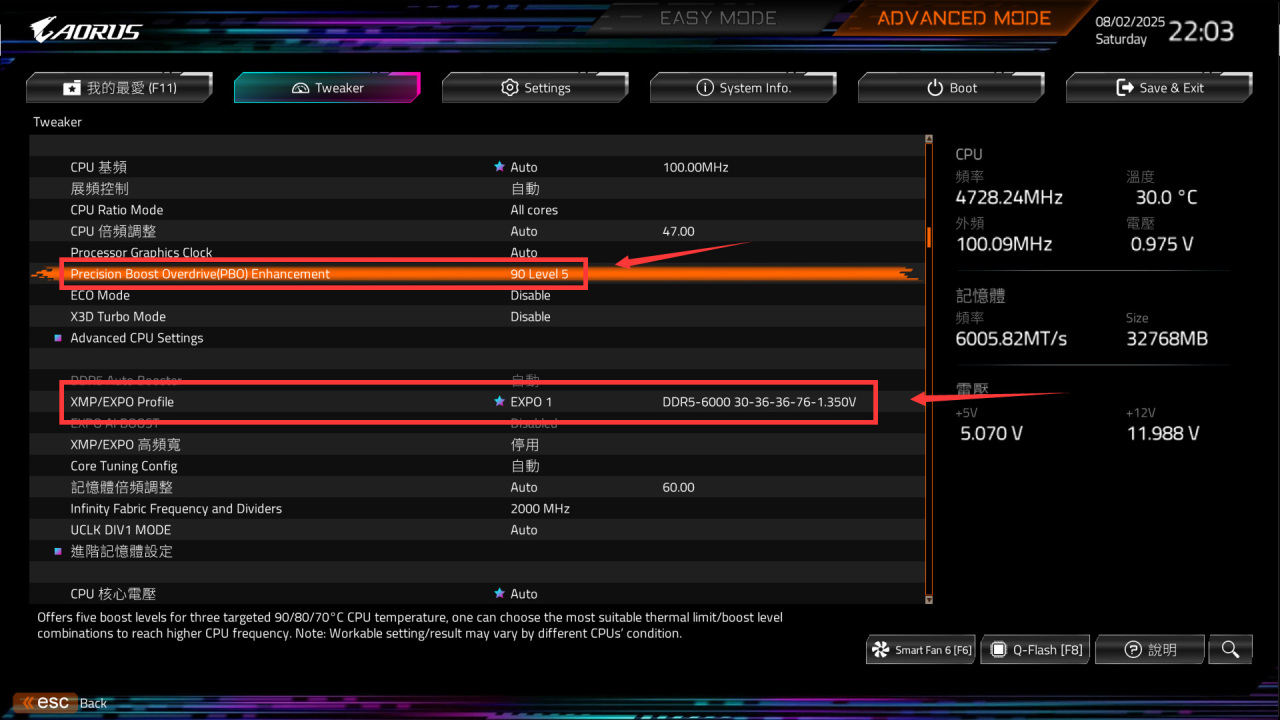

不挑CPU+內存體質，且極其穩妥的調試方案如下，開機進入BIOS的高級頁面，進入Tweaker子頁面，切換以下兩項配置：

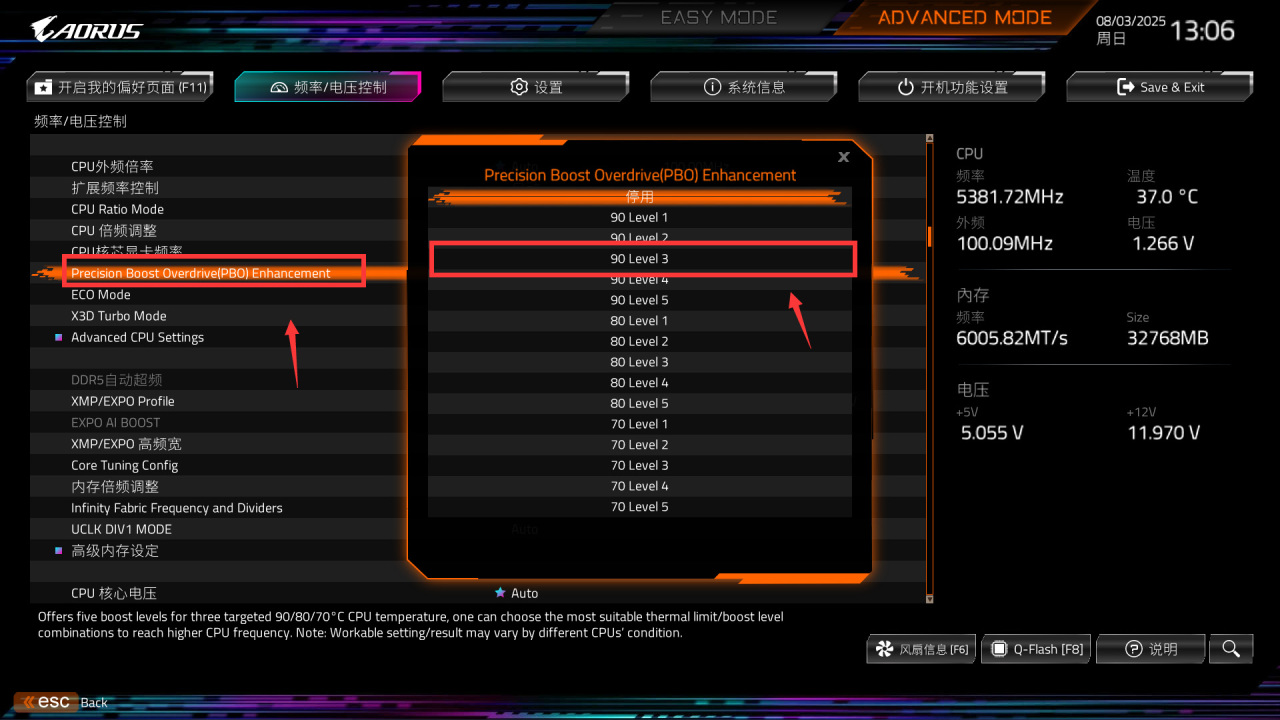

● PBO Enhancement，也就是PBO1，一般建議90 Level3，CPU體質比較好可以嘗試切換成90 Level5。
● XMP/EXPO Profile，也就是內存自帶的超頻預設，有EXPO預設就切換成EXPO，沒EXPO預設就切換成XMP。
EXPO是AMD專用的預設，XMP則是Intel專用（也兼容EXPO），部分內存是不帶EXPO預設的，購買時候注意下就行。
單獨說一下PBO1的檔位，技嘉是按照溫度牆分檔位的，選什麼溫度跟着實際散熱器性能走，並非越高越好，一般在80-90中間選即可。

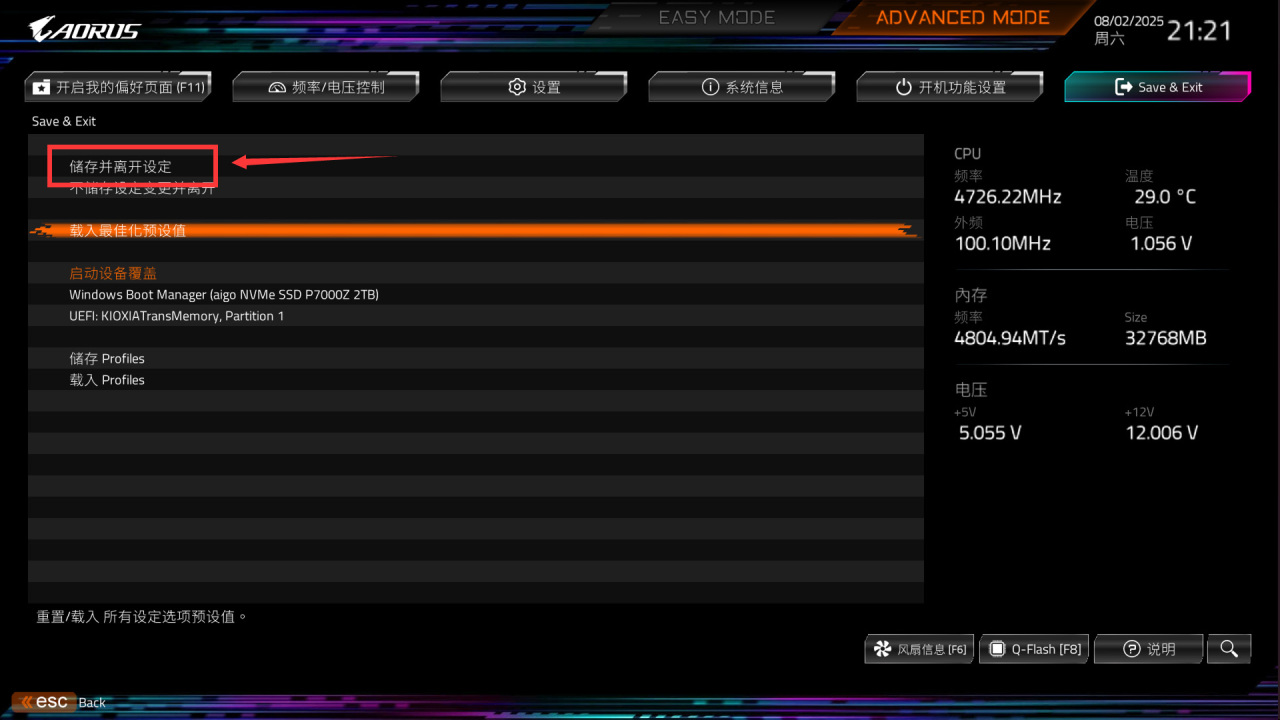

以上設置修改完成後，進入Save&Exit頁面，選擇存儲並離開設定，之後電腦會自動重啓，至此簡化調試全部完成，可以發揮CPU和內存的正常水平。
3⃣ 手動超頻調試

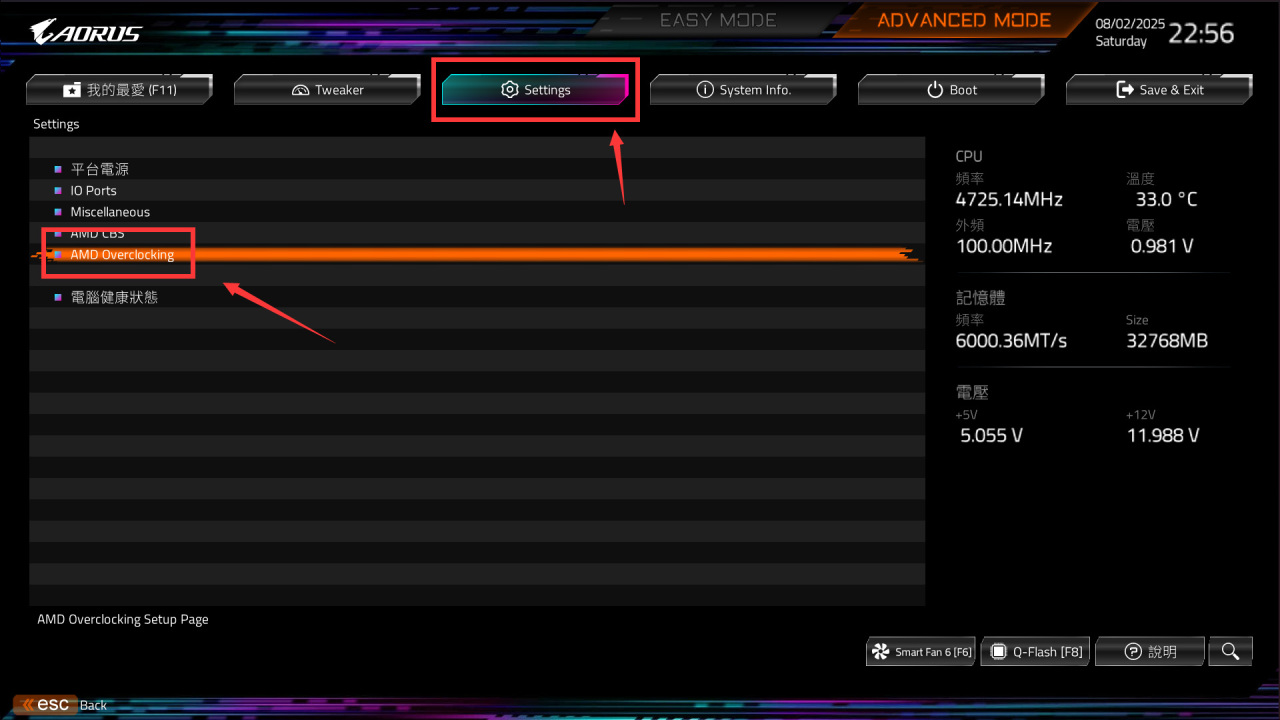

衝擊極限需要使用PBO2超頻，按照下圖所示，切換成高級模式，進入設置頁面下的AMD Overclocking。

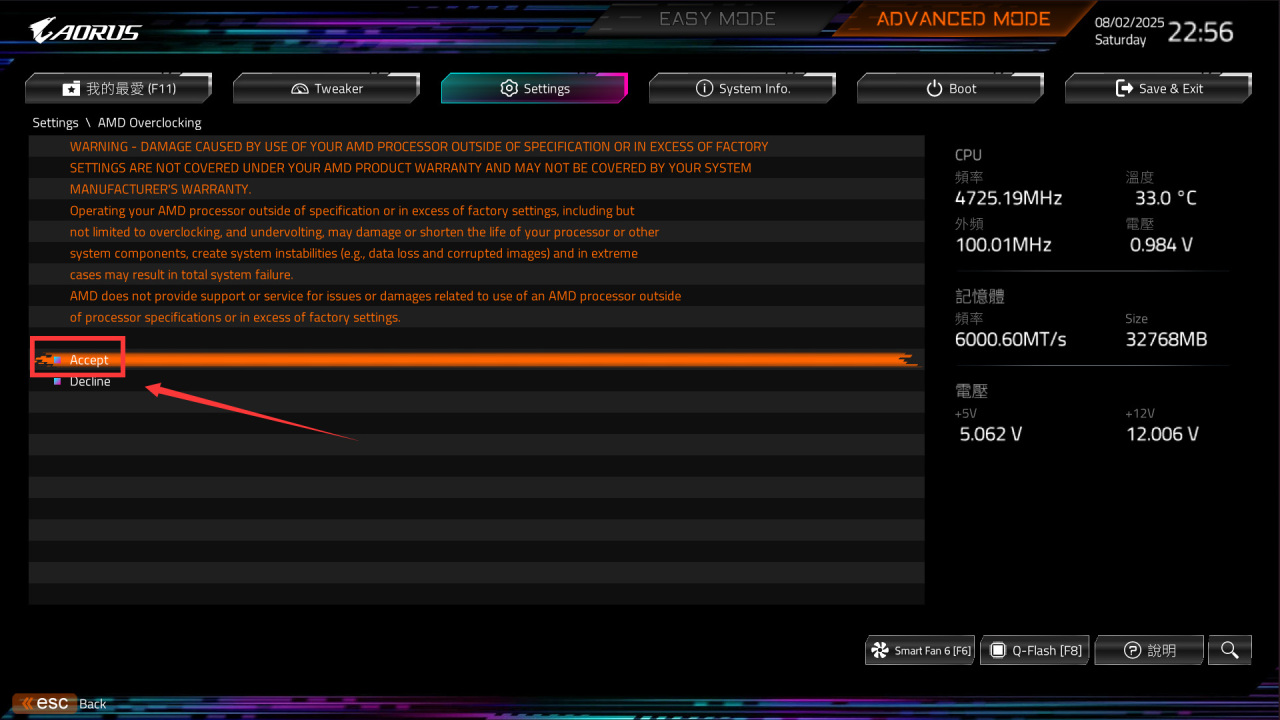

接下來會有個提示，點Accept。

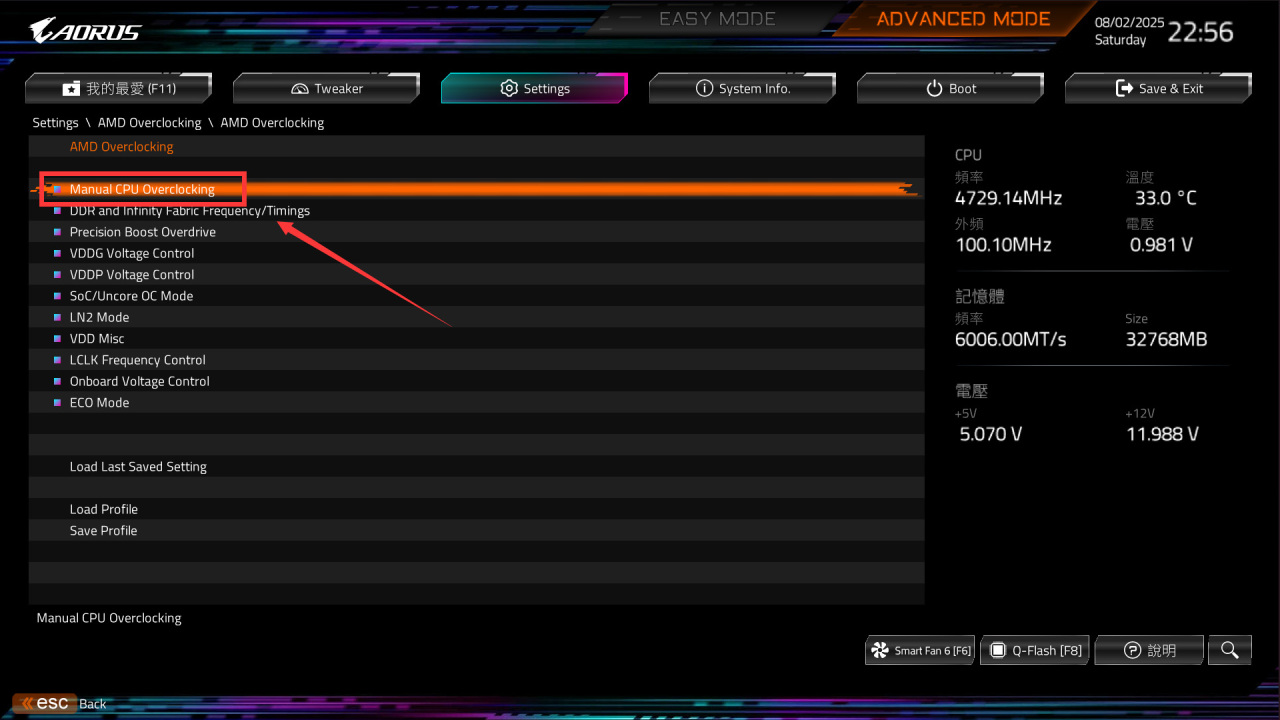

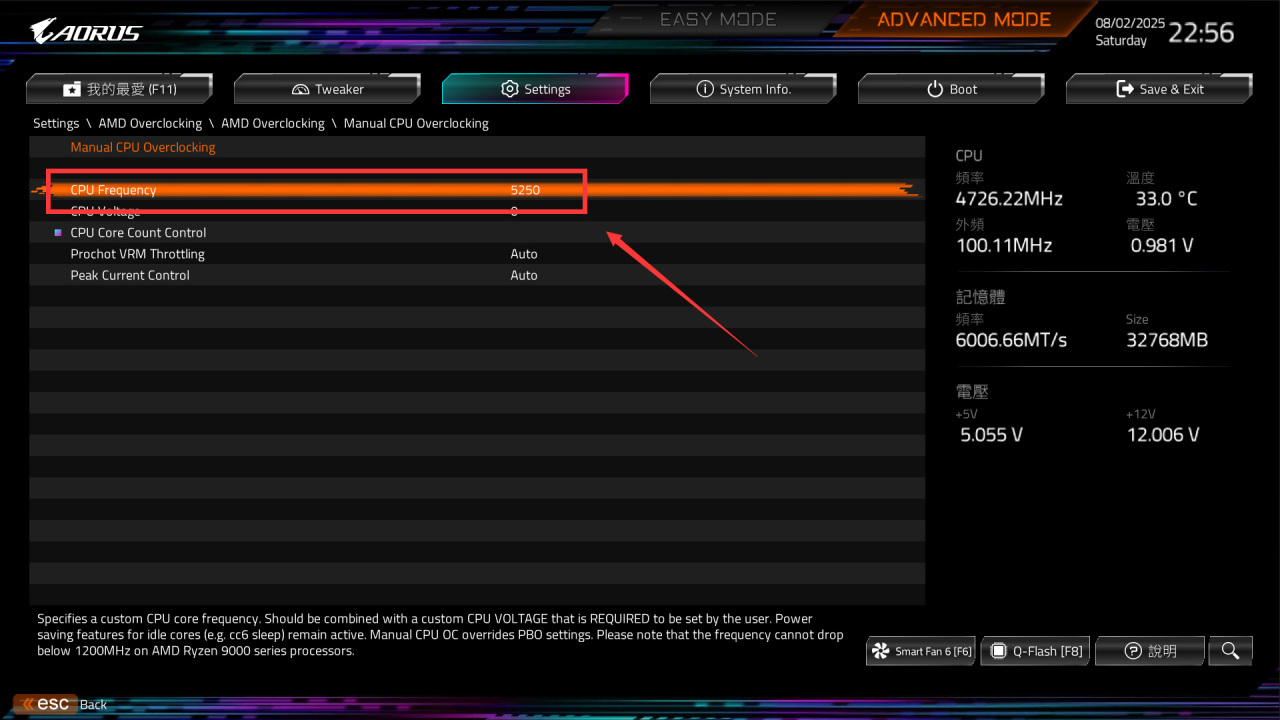

進入下一級頁面後，點擊Manual CPU Overclocking。調整CPU的單核最大主頻。
這裏只需要改一個參數就行：
● CPU Frequency對應CPU頻率，AMD官方給9800X3D定義的最大加速頻率是5.2GHz。
● 實際上常規體質的9800X3D都可以超頻到5.3GHz，也就是5300，我這顆可以穩定5.35GHz，所以我改成5350。
● 如果你的CPU體質非常好，可以嘗試超頻填寫5400（5.4GHz），這個數據也是一般零售9800X3D的極限數據。
近三代常規體質+支持超頻的銳龍CPU，手動超0.1GHz幾乎都是是沒問題的，CPU體質比較好0.2GHz也能穩得住，再高非常困難。

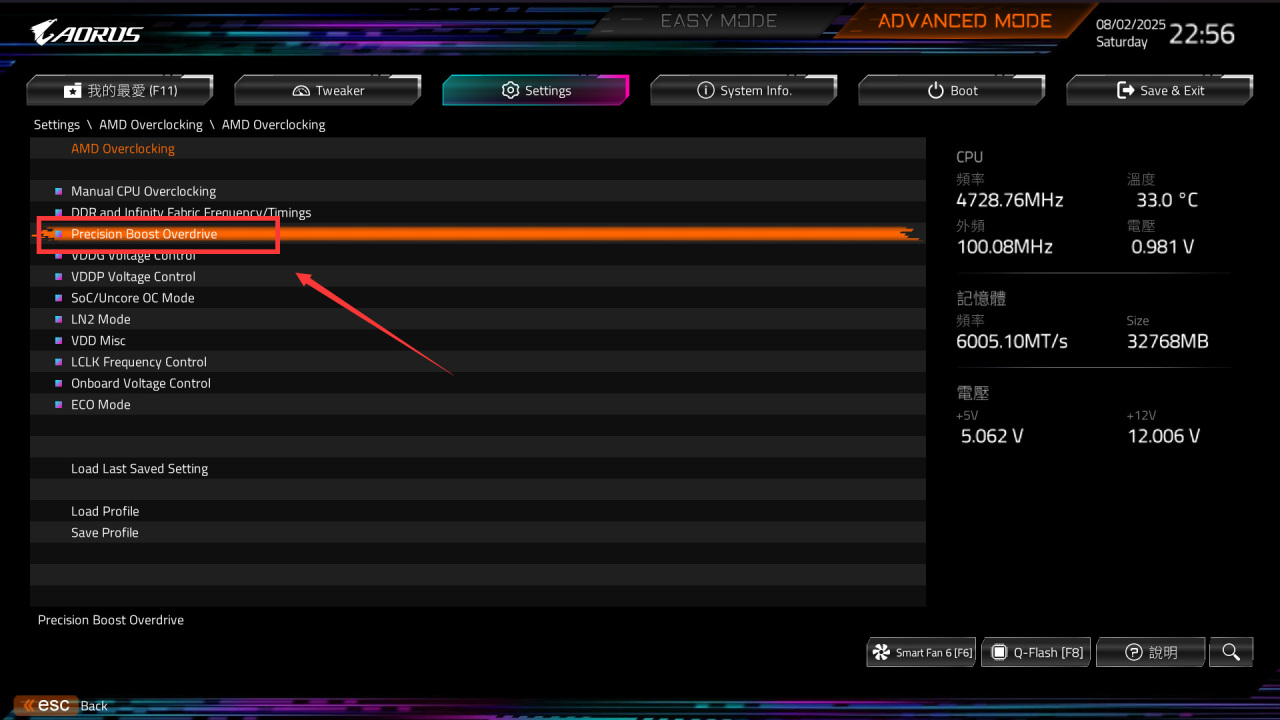

調試完成後返回上一級頁面，點擊Precision Boost Override，開始CPU細節性能配置。

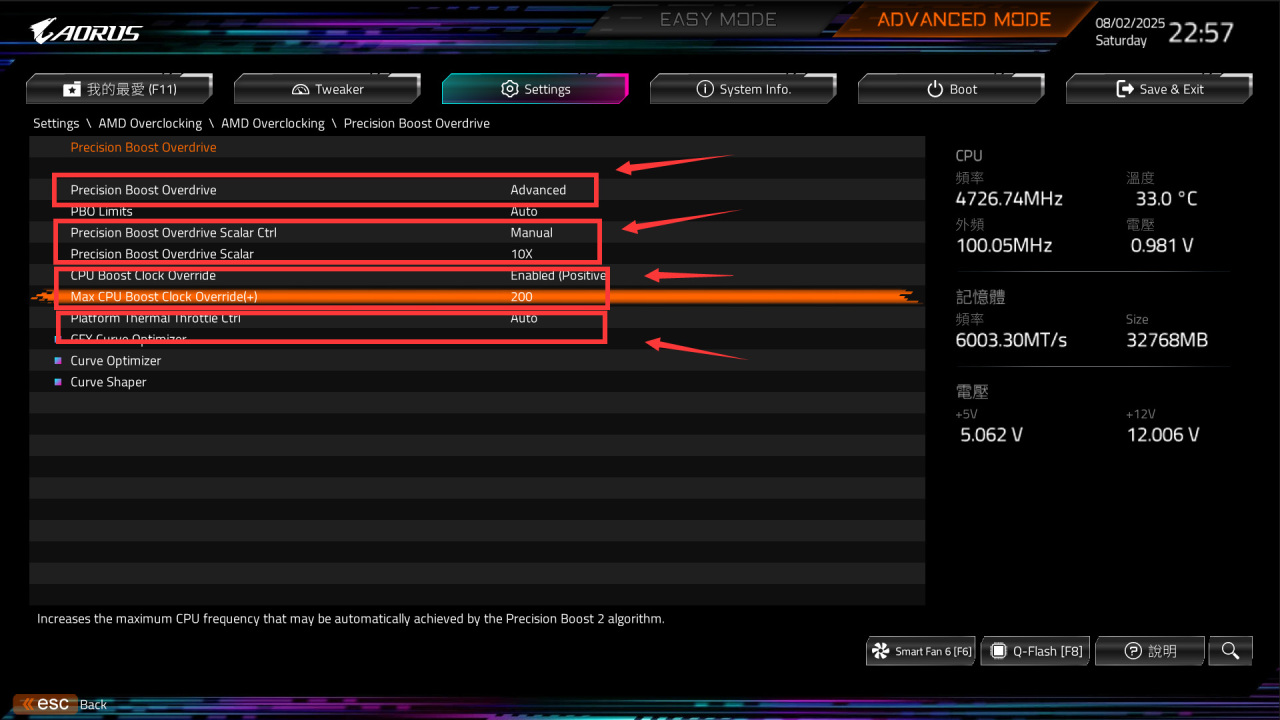

進入下一級頁面後，點擊Precision Boost Override，將模式從默認的Auto切換成Advanced，切換後會顯示詳細設置項目，按照下圖說明操作：
● Precision Boost Override Scalar Ctrl修改爲Manual，展開的選項Precision Boost Override Scalar修改爲10X，直接照抄。
● CPU Boost Clock Override修改爲Enable（Positive），展開的選項Max CPU Boost Clock Override（+）填寫200，也就是單核超頻0.2GHz。
Platform Thermal Throttle Limit對應的是溫度牆，一般不用改。

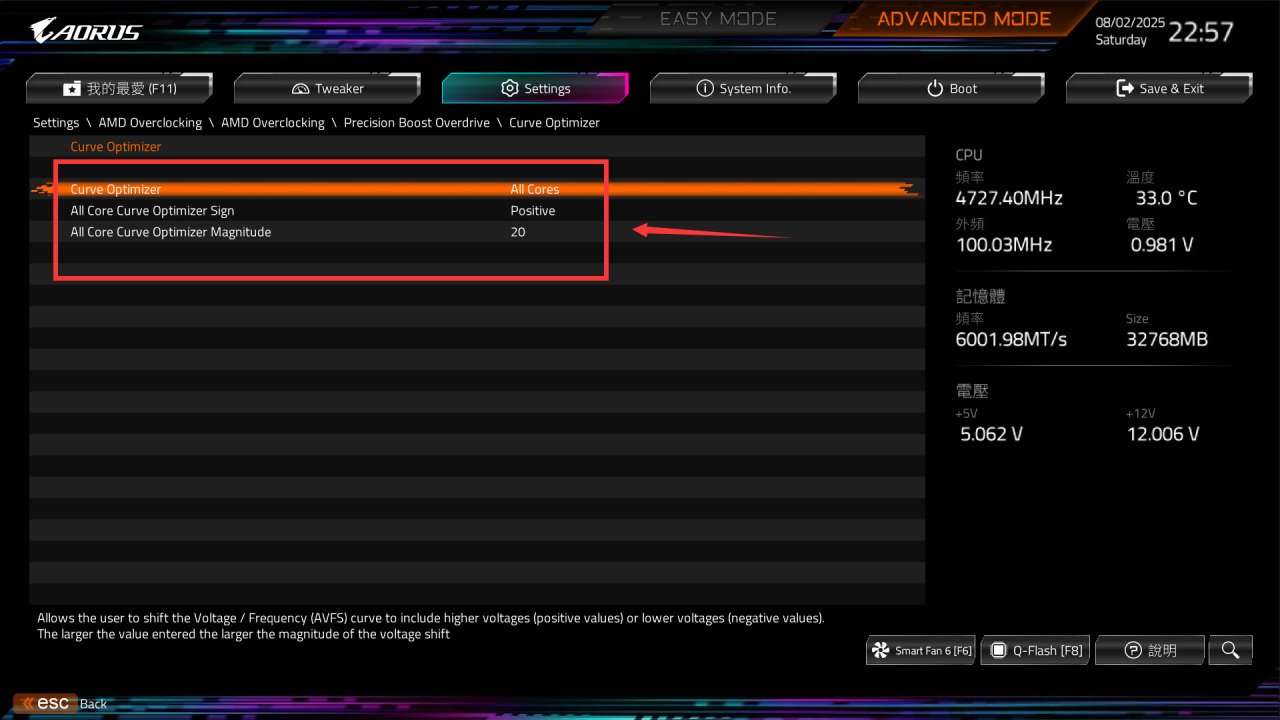

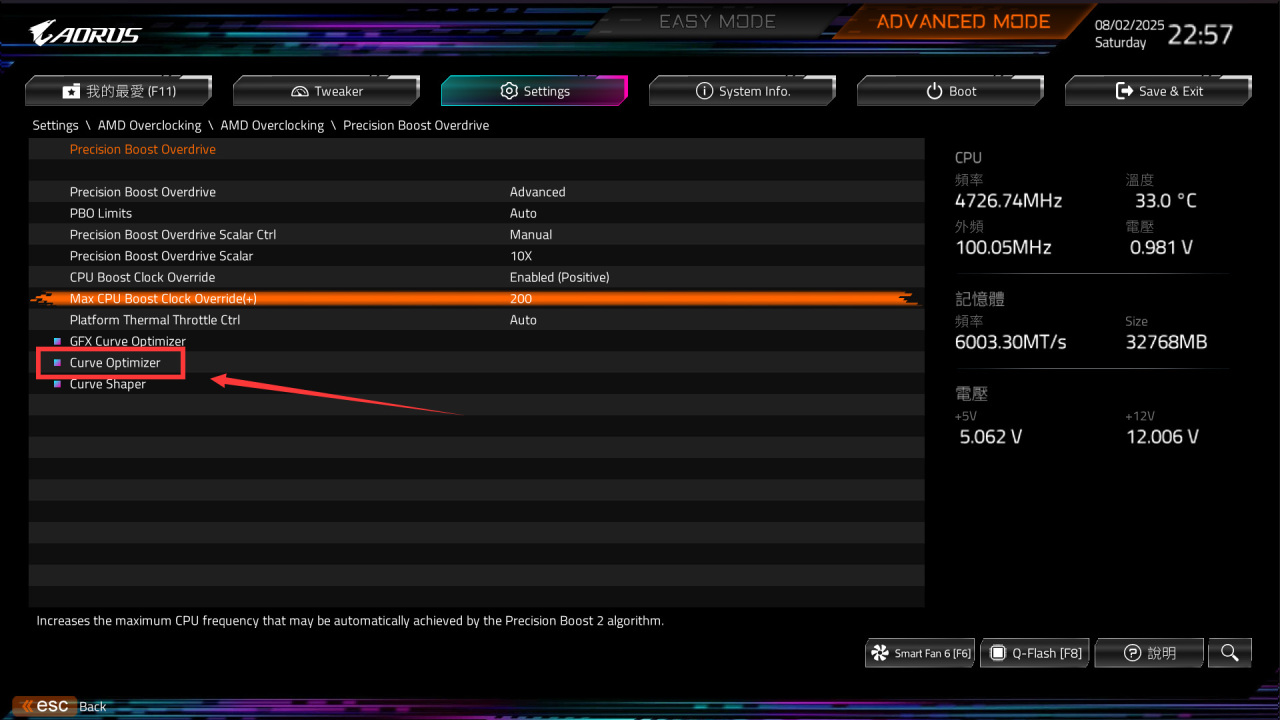

接下來點擊Curve Optimizer，開始CPU降壓設置。
接下來一定要注意看，不要亂改：
● Curve Optimizer修改爲All Cores，展開的選項All Cores Curve Optimizer Sign修改爲Negative，也就是CPU降壓，直接照抄。
● All Cores Curve Optimizer Magnitude正常填寫20，這裏是降壓20，也就是降低CPU工作電壓+降低運行溫度。
實際All Cores Curve Optimizer Magnitude填寫的數值應該跟着上面的CPU最大主頻以及CPU體質走，正常範圍是15-30，以能穩定過測爲準，不要盲目追求低溫，至此CPU調試全部完成。

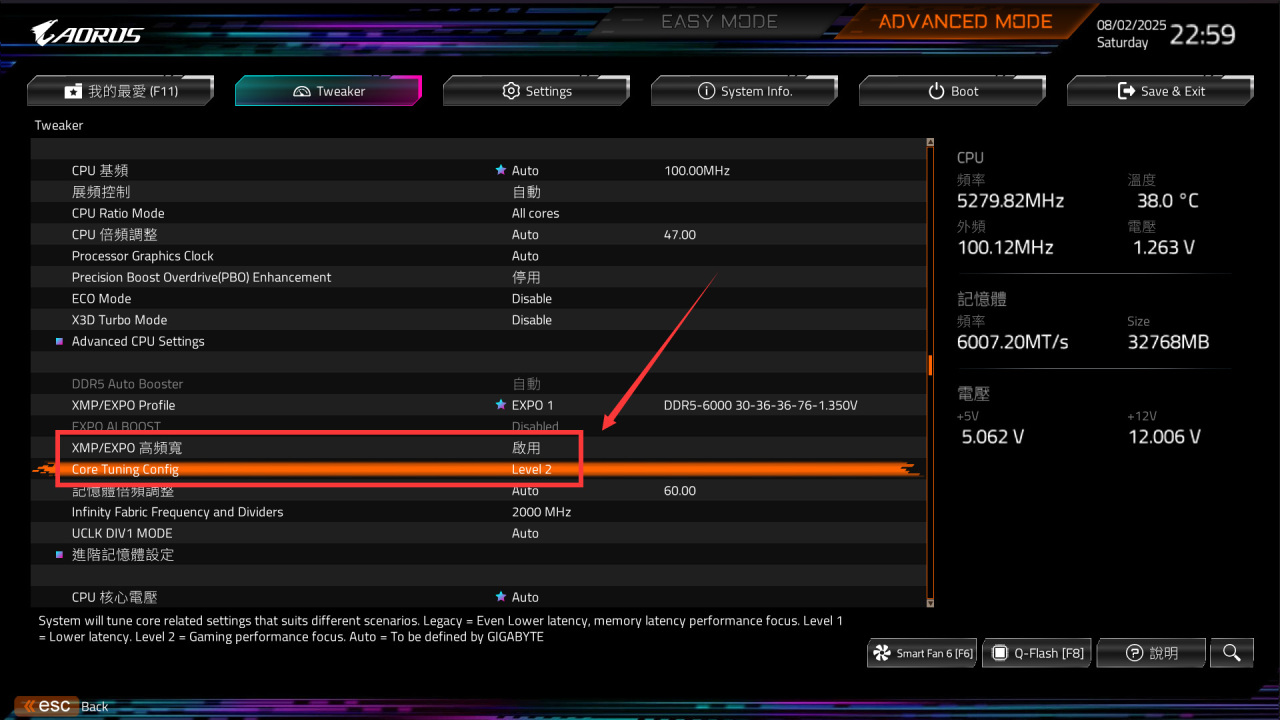

第二部分是內存調試，點擊頻率/電壓控制，按照下圖說明操作：
● XMP/EXPO Profile默認是關的，用的是JEDEC預設，需要切換成內存廠商超頻預設，有EXPO選EXPO，沒EXPO預設再選XMP。
● XMP/EXPO高頻寬是自動改小參，用於優化內存讀寫性能，如果你的內存EXPO預設頻率低於6400MHz，可以直接無腦開啓，高於6400MHz不建議開。
● Core Tuning Config同樣是自動改小參，但是是用於優化內存讀寫延遲，有Level1（常規）和Level2（激進）兩檔，根據壓測結果靈活選擇。
AMD的內存分水嶺是6000MHz不分頻、6400MHz不分頻、7200MHz分頻和8000MHz分頻四擋，我個人建議是6000MHz不分頻+開啓上述兩項小參自動調試功能，綜合性能會更好。

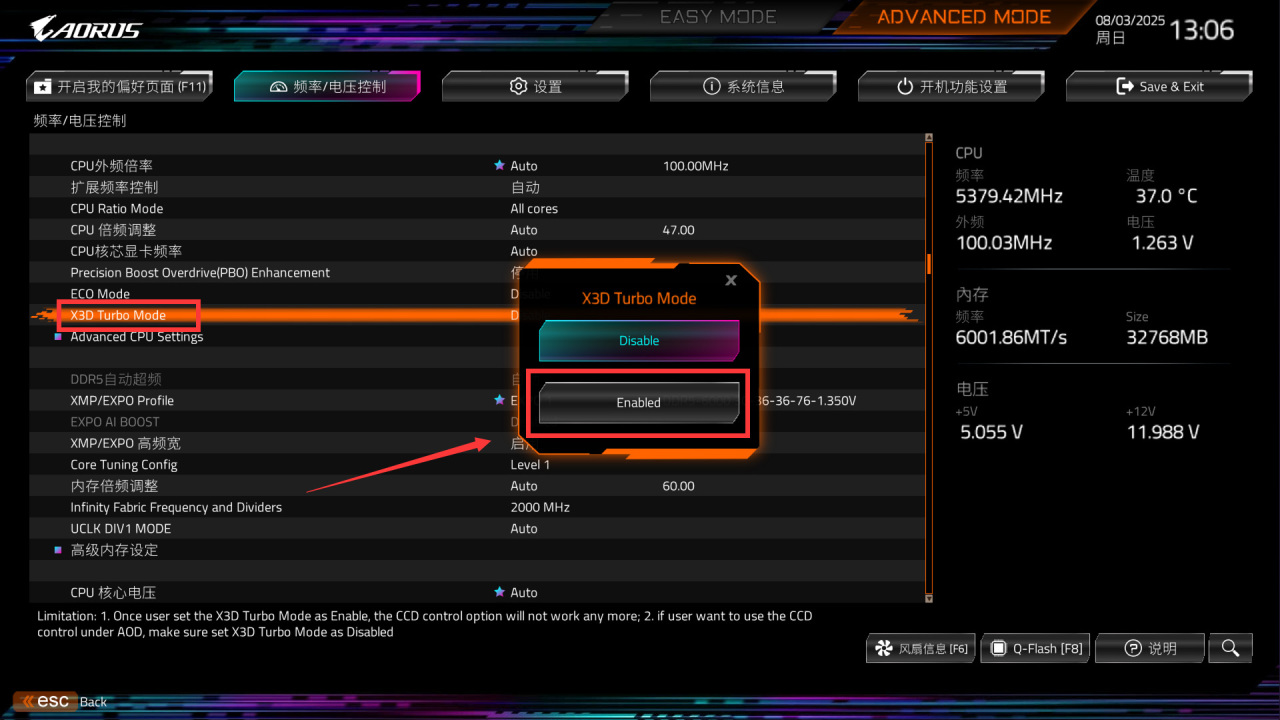

最後是遊戲優化，X3D模式在之前的9800X3D首發評測中介紹過，並非所有遊戲都能受益，在BIOS首頁可以隨時手動開關。
至此所有調試就設置完畢了，測試穩定後可以多做一步：

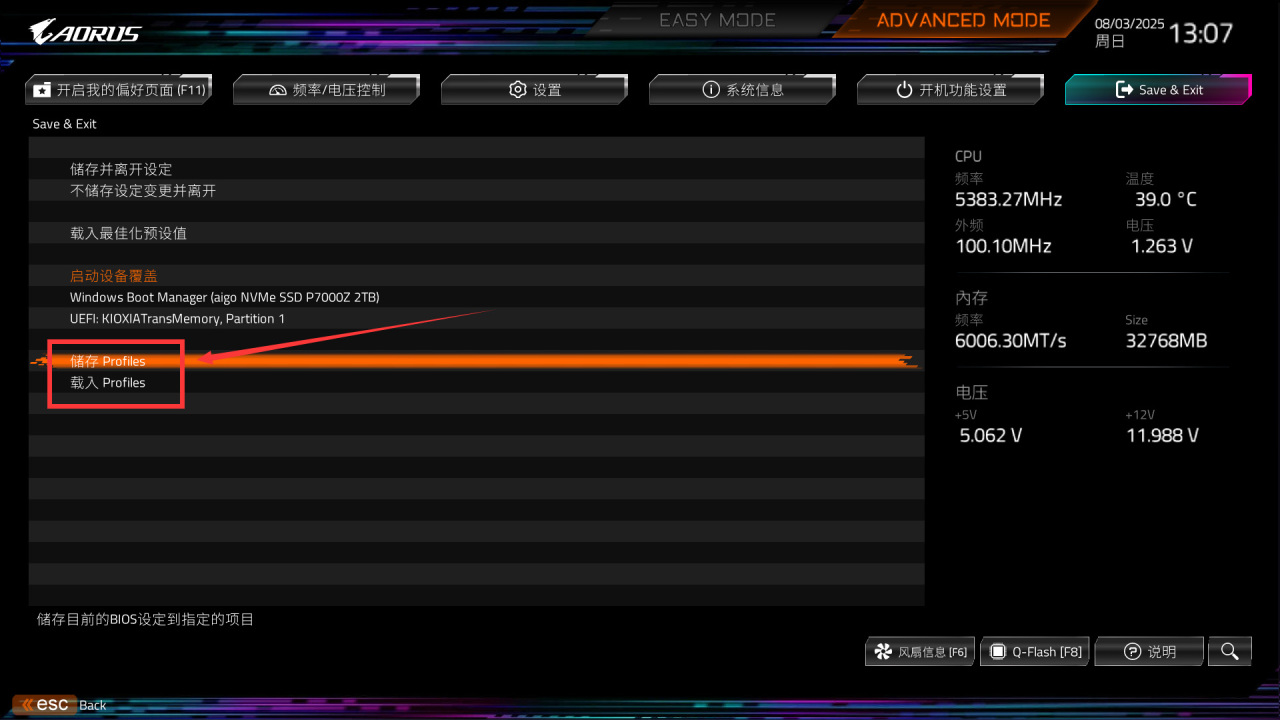

● 點擊Save&Exit頁面下面的儲存Profile，點進設置文件，可以保存當前的BIOS設置。
後續如果遇到死機或者主板電池沒電等問題導致的BIOS配置失效，進到這個頁面點擊載入Profile即可快速恢復BIOS設置。
⏹ 數據對比
接下來做一下量化測試，大家應該能對這套設備的不同模式性能有更清晰的瞭解。
1⃣ 綜合跑分

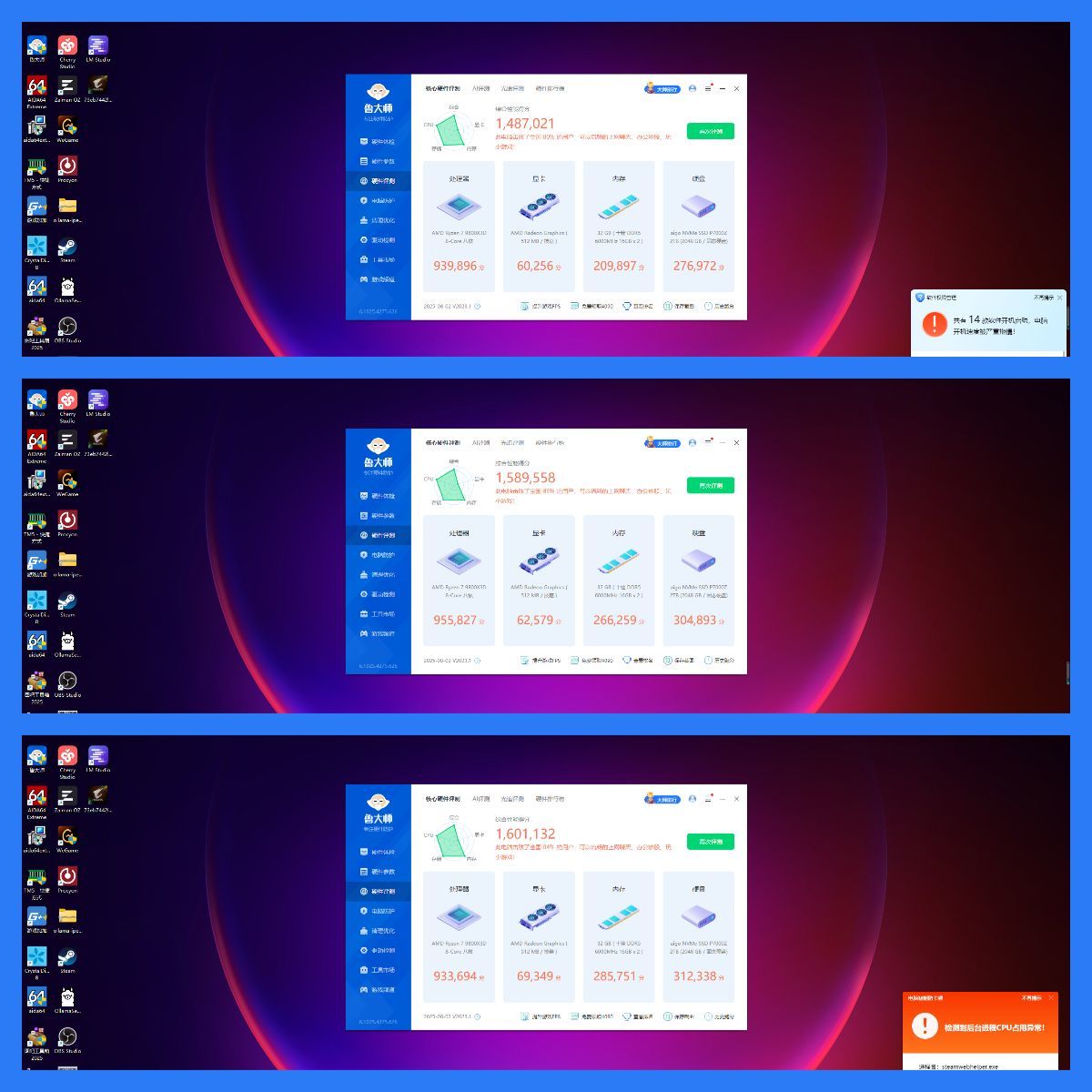

使用魯大師做了整機跑分，三擋（完全不做調試/常規簡化調試/手動超頻調試）測試結果如下圖所示：
● 綜合得分爲1487021 / 1589558 / 1601132
● 處理器得分爲939896 / 955827 / 933694
● 核心顯卡得分爲60256 / 62579 / 69349
● 內存得分爲276972 / 266259 / 285751
整體提升約爲6.8%和7.7%，手動配置的CPU下降其實比較容易理解，內存關聯的核顯性能上去了，使用獨顯就沒這個問題了哈。
2⃣ CPU測試

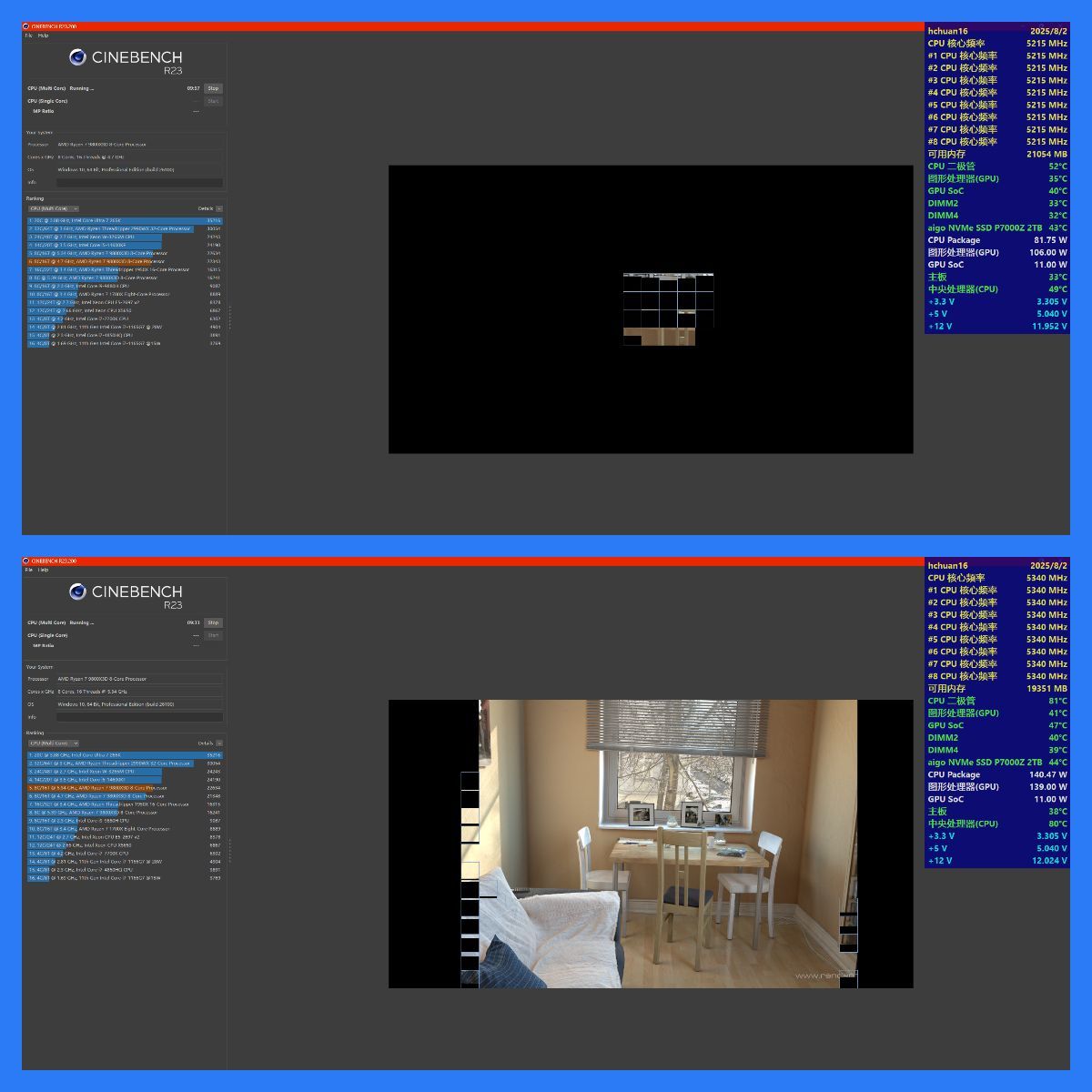

使用Cinebench R23做壓測，同時AIDA64抓取相關信息，測試結果如下圖所示：
● 常規簡化調試的峯值頻率爲5215MHz，CPU功耗爲80W左右。
● 手動超頻調試的峯值頻率爲5340MHz，CPU功耗爲140W左右。
區別還是蠻大的，完全不調試只有4725MHz的峯值頻率，上面的BIOS升級部分有，就不單獨截圖了。
3⃣ 存儲測試

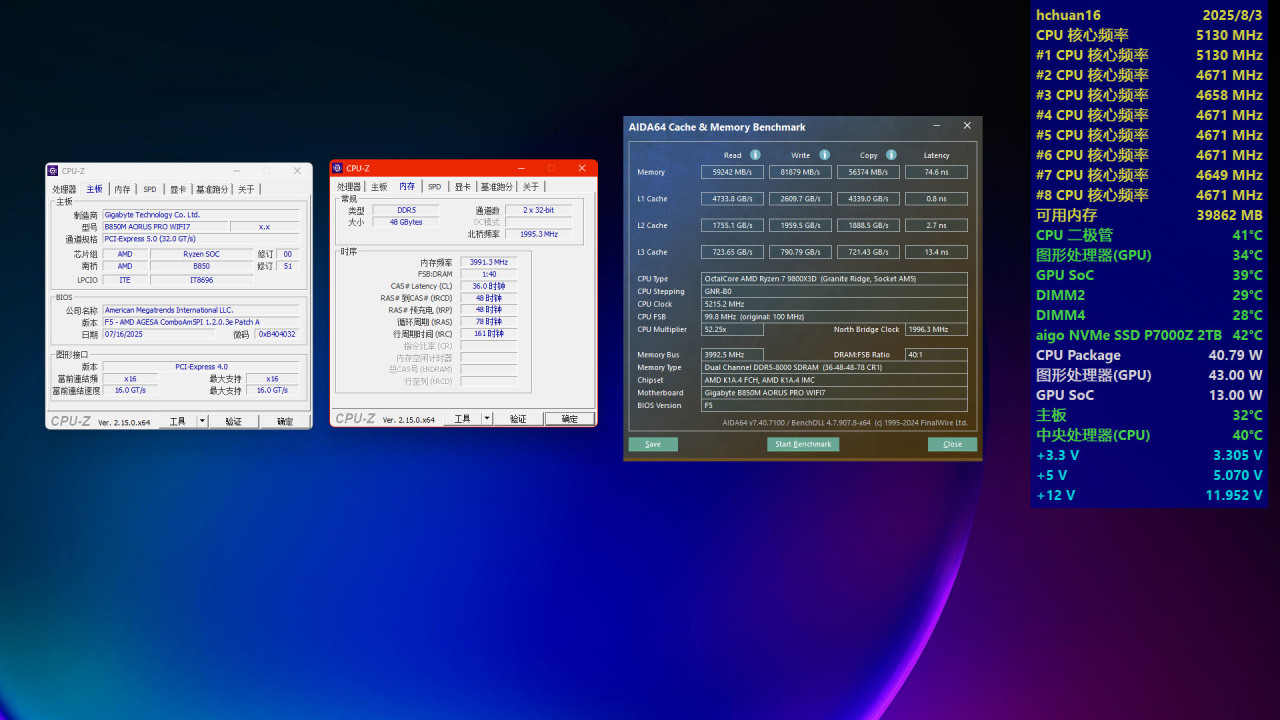

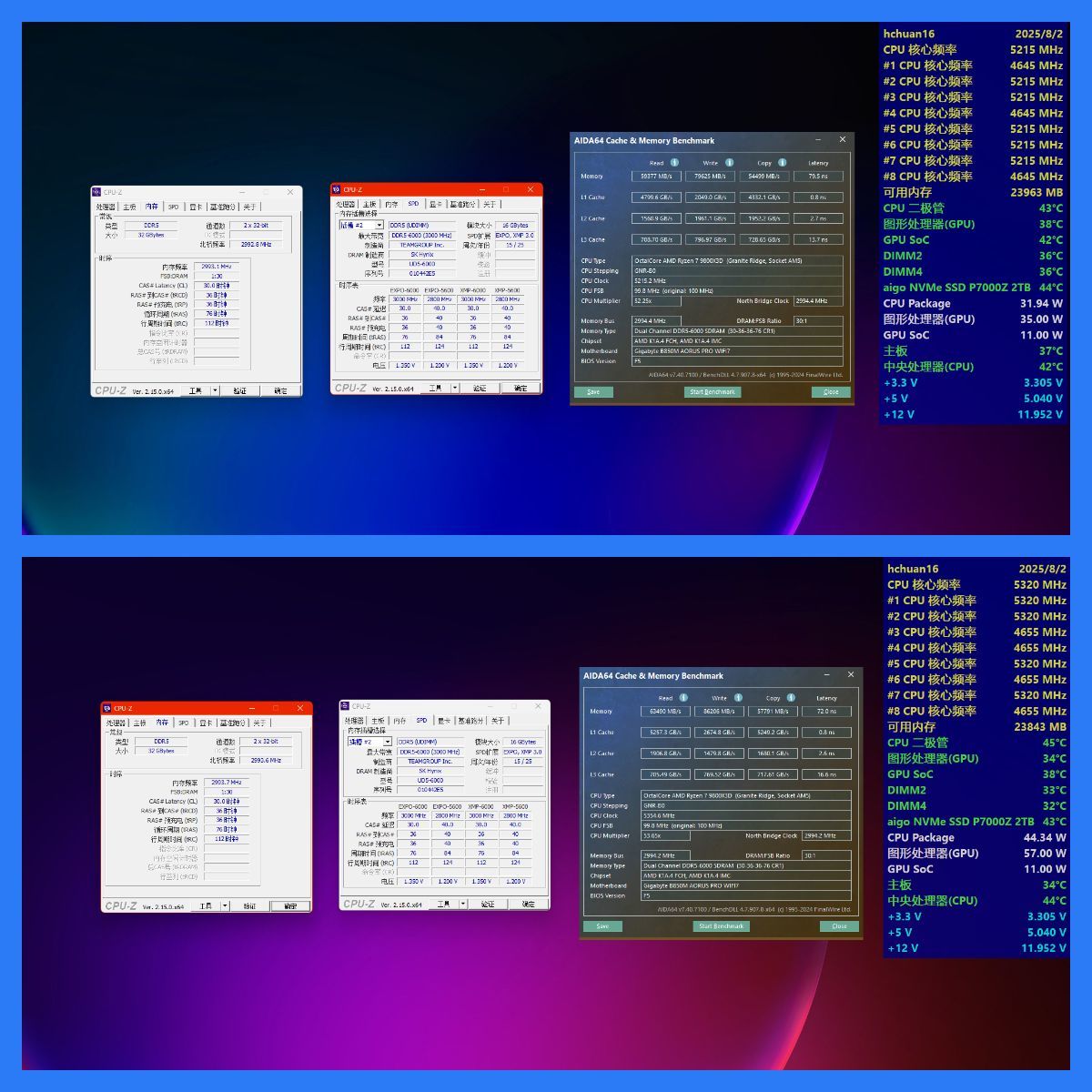

使用AIDA64的內存性能測試，同樣是EXPO預設（6000MHz+C30），測試結果如下圖所示：
● 讀取速度爲59377MB/s / 63490MB/s
● 寫入速度爲79625MB/s / 86206MB/s
● 拷貝速度爲54499MB/s / 57791MB/s
● 延遲爲79.5ns / 72.0ns
兩檔配置的性能差異約8.2%，差距還是蠻大的，特別是AMD銳龍的內存效能本來就差，調試很有必要
單獨說一下高頻內存，不是不能超，而是AMD平臺超高頻確實沒啥意義，過了6400MHz只能用分頻模式，下圖8000MHz的效能還不如開了技嘉優化的6000MHz，知道該怎麼選了吧。
4⃣ 顯卡測試

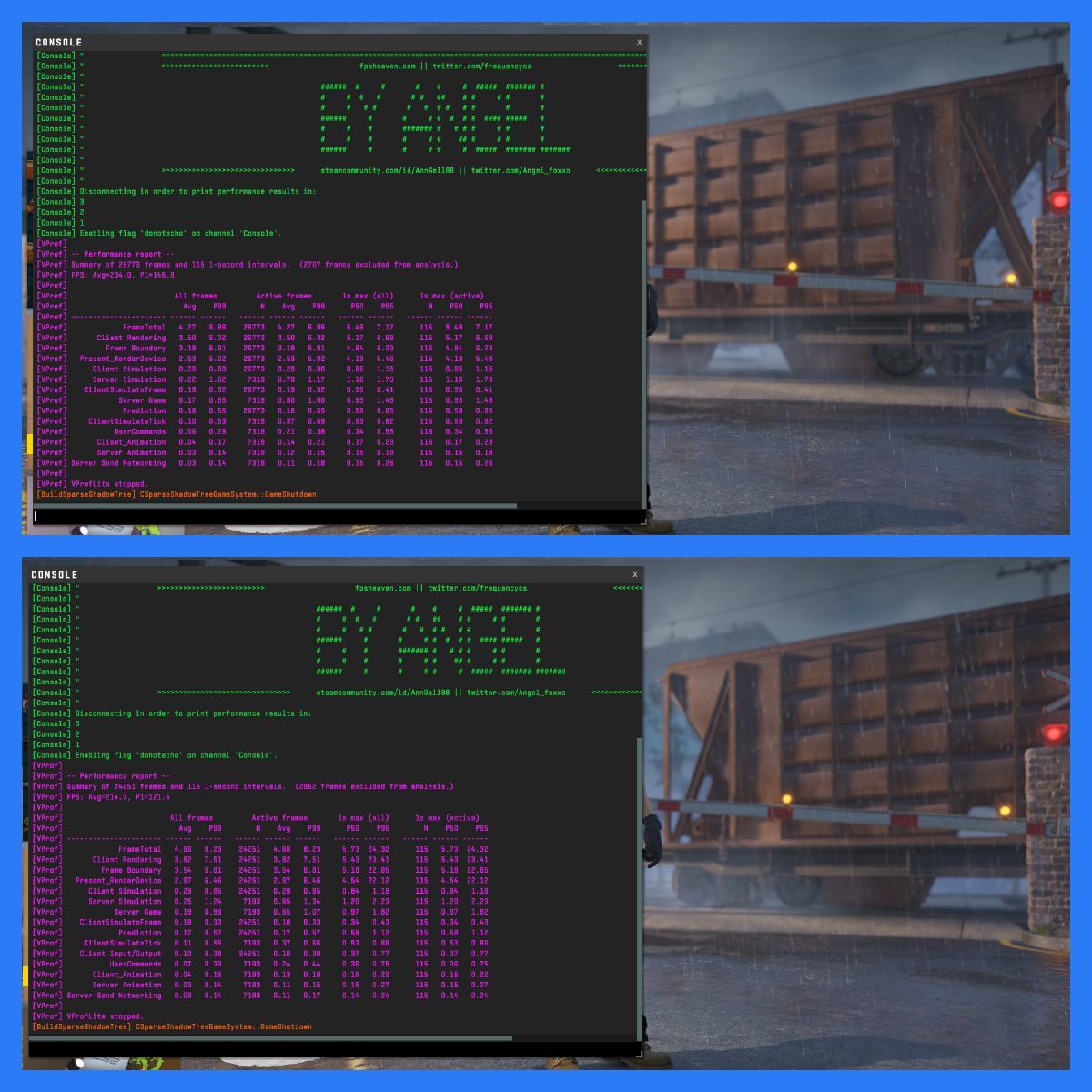

測試工具使用CSGo的Benchmark，測試結果如下圖所示：
● 不開啓X3D模式，平均幀數爲214.7，1%low幀爲121.4。
● 開啓X3D模式，平均幀數爲234.0，1%low幀爲145.8。
綜合提升約爲9%，不只是平均幀數有提升，代表畫面穩定性的1%Low幀同樣有提升。
5⃣ 整機溫度

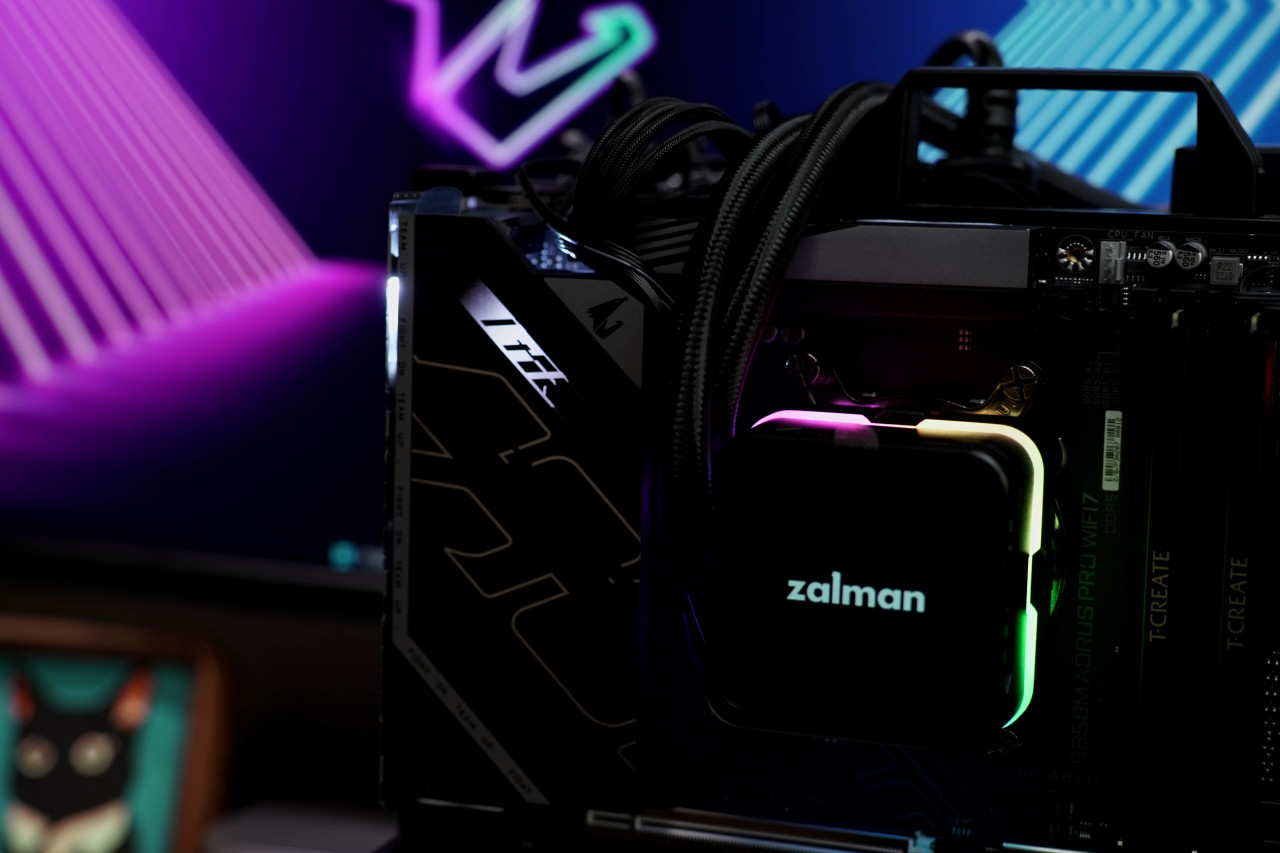

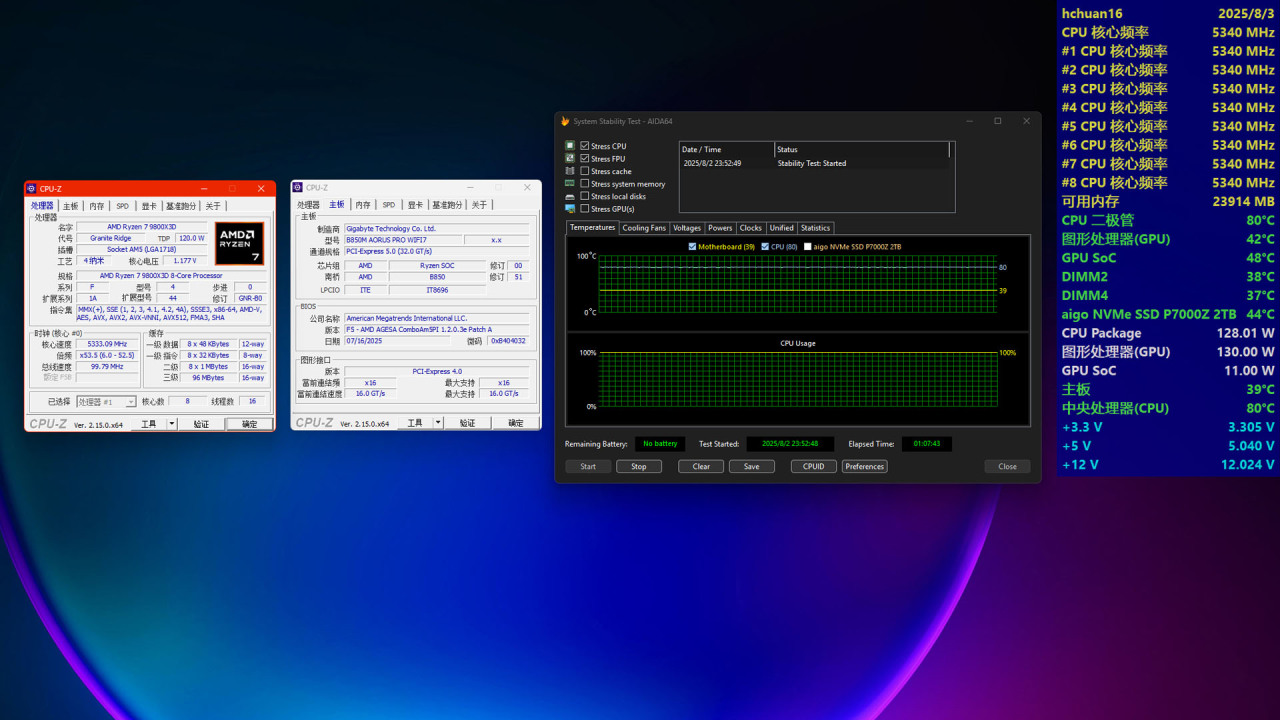

使用常規簡化調試配置多少溫度牆正常就是多少℃，所以這裏只展示使用手動超頻調試的數據，測試時室溫爲26℃，散熱就是上面展示的360水冷，壓測一小時：
● 主板溫度爲39℃
● CPU溫度爲80℃
得益於出色的散熱件用料和開槽設計，技嘉B850M電競雕本身的溫控確實不錯，使用緊湊型機箱也不會有散熱壓力，放心上高配CPU+顯卡吧。
⏹ 評測總結
說下看法和個人建議：
● 技嘉B850M電競雕放御三家同級別中對比，有RGB燈區顏值高，USB接口給的足，主板本身的散熱調試非常好，且兼容更大的散熱器，主要貴就貴在這四點上。
● BIOS比二三線廠商要簡單，內存的預設比較突出，能輕鬆一鍵優化效能，CPU預設其實一般，還是得手動調一下才能有更好的性能，實際結果和其他兩家是差不多的。
這裏說的貴其實對比其他兩家也貴不了多少，也就百元差距，細節差異適合自己就行，如果您的接入設備比較多，或者打算裝小體積RGB主機，技嘉B850M電競雕會比較合適。
