【科普向】手机的快充到底是怎么回事2

上篇讲了线材对快充的影响，紧接上文，这就开始谈谈快充协议。

为什么要有这些充电协议呢，一个是为了安全，另一个是因为手机厂商营销策略。目前的快充原理无非就是低压高电流与高压低电流。如果没有充电协议，直接让一个低压高电流的充电器直接给高压低电流的手机充电，轻则手机报废，重则全村开席。充电协议的存在就是为了防止上述事件发生。

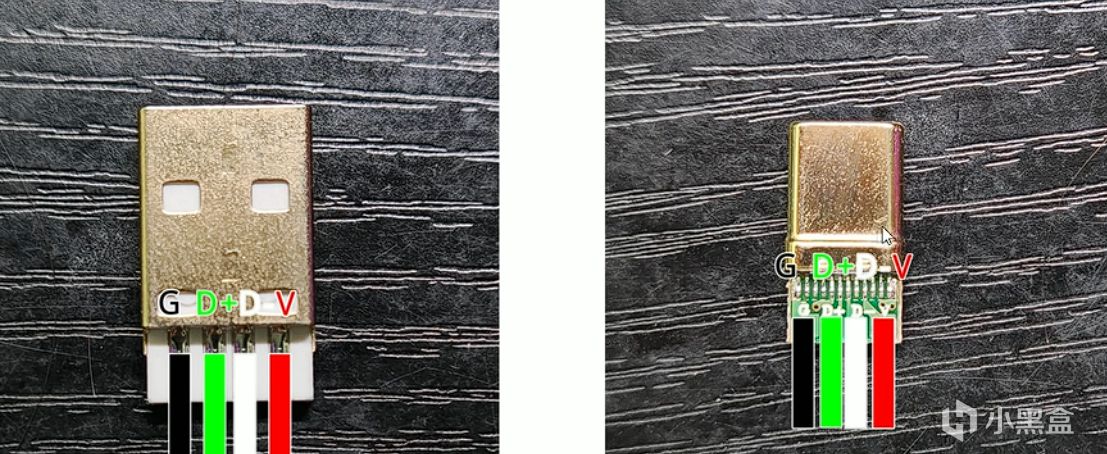

那为什么都是高压低电流的快充方案，两种也不能通用呢？主要原因就是快充握手。先来看看公版的A口和C口，一端有四个触点。两边的V与G是用来连接负载传输电流的，中间的D+D-则是负责数据传输。大部分快充都是通过中间两根线来进行握手，但是也有极少数的充电协议是识别两边VG线来进行握手。只有手机与充电器的协议相同，经过握手之后才会进行快充。

充电协议包括公有协议和私有协议。公有协议也叫通用协议，包括经常听到的PD、QC、PE等等。在所有充电设备中都会存在公有协议，随便拿个充电器插手机上开始充电就是公有协议在发力。虽然公有协议听起来比较常见，但是不代表公有协议比私有协议的充电速度差。市面上部分手机支持的公版PPS协议功率能达到100W，即使使用第三方充电器也可以有较高的充电功率，不比自己的私有快充差太多。

一个设备并不是只兼容一种协议，以酷态科家新品10号ultra举个例子。单看C1/C2口，其中大部分都是PD3.0协议，有5个固定档和两个pps，还有UFCS融合快充与小米私有（这些协议直接看不一定看的出来，要找客服问或者自己测）。

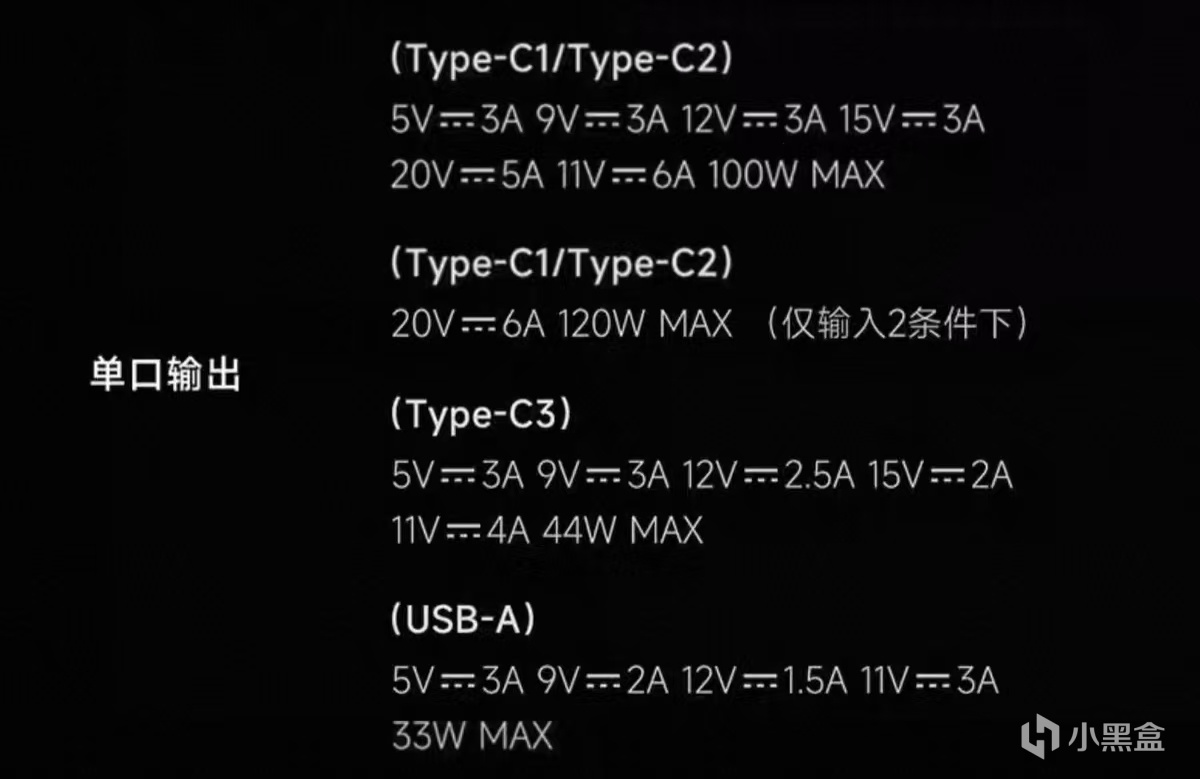

酷态科10号ultra的单口输出

在设备中不同的协议也有优先级，一般是厂家私有最高（这就不得不提荣耀的手机了，为了兼容性加上了老款华为22.5W的SCP，自己也支持100W的PPS。导致如果一个充电器支持SCP与PPS的话，会执行22.5W的SPC而不是100W）。

在所有的公有协议中，我想单独谈一下PPS。PPS是 Programmable Power Supply（可编程电源）的缩写，是PD协议的一个升级（姑且这么叫）。在之前，PD充电协议都是固定档，如果标明了15V3A，那就只支持这个45W档位。但是有了PPS后，充电的档位就变成了一个范围，只要你的设备在这个范围中有支持的档位就能激活快充，变得更加灵活。

公有协议说完了，接下来就来看各个厂家的私有协议。一个手机的充电最高功率肯定还是自家的私有协议。这里主要讲四大拥有私有快充协议的集团：华为小米OPPOvivo

小米的协议是Mipps。上期也说过，小米对于快充的外部修改就是魔改线材，通过增加触点达到6A的输入。而在原理上，小米采用了魔改PPS的方式，通过修改部分电流限制与芯片加密的方式做出了自己的快充。早期小米通过二倍压做到了最高67W（10V6.7A）的功率，而现在使用的四倍压理论上最高能到210W（20V10.5A），投入商用的是120W（20W6A）与90w（20V4.5A）。小米还有六倍压，不过目前仍然处于实验室阶段，预计300W（30V10A）的速率。

华为与荣耀同根同源，两者的协议也相同。他们的协议叫FCP和SCP。为了实现快充，华为加宽了A口触点，使其能通过的电流更大。其中FCP为18W（9V2A），因为太老已经开源了。一倍压SCP为22.5w（5V4.5A），也已经开源了。二倍压SCP最高66W（11V6A），四倍压SCP作用在手机上最高100W(20V5A)。

oppo的快充技术发展很早，14年的充电五分钟通话两小时就开始了。从发展到现在已经有多个版本，从最初的VOOC 1.0版本，到现在的SuperVOOC2.0，甚至还有240W的速率（真我GT Neo5）。早期的VOOC快充技术将芯片内置在充电器中，使用D+D-引脚握手，没有线材芯片，最高33W（5V6A）。到了后来的SuperVOOC，使用的标称电压为11V，通过增大电流来达到更高的功率，这个方法发热比较小，但对线材的要求非常高（能通过12A的线材成本老高了）。现在oppo手机主流80W就是7.3A的电流。而四倍压VOOC快充技术使充电功率达到了恐怖的240W（20V12A）。不过可能是为了安全等原因，并没有在OPPO上出现过（真我GTNeo5：嗨嗨嗨）。

vivo与iqoo的协议叫FlashCharge和Super Flashcharge。二倍压Flash Charge快充技术将电压固定到了11V，通过改变电流达到快充，最高能到90W（8.2A）。四倍压Super Flash Charge快充技术的标称电压为20V，也是改变电流，功率分别为66（3.3A）、80(4A)、100(5A)、120(6A)以及200W(10A)。值得注意的是，虽然两种方法都包括了66W和80W，但是达到他们的电压与电流并不相同，混用充电器无法达到最高的充电功率。

四种协议大致讲完，可以看到各家的技术看起来都大同小异，但确实都不兼容，想要达到最大速率基本只能购买原装的。这几家对公有协议的态度也不相同，拿各家新机举例，vivo与荣耀对公有协议的态度就较为友好，荣耀能支持100W的PPS，vivo支持的PPS也能到55W（X100系列的PPS能到100W 但是后来被阉割掉了）。小米因为自己的协议是魔改PPS，使用公版PPS的功率并不高（25W左右），虽然也支持QC，但是速率终究过不了30W。oppo手机对PPS非常保守，用公版PPS最高33W（11V3A），不过oppo可以支持44W的UFCS，也算是一种妥协。而华为手机支持的公有协议几乎没有，几乎全系都不支持PPS，不过早期的FCP和SCP也开源了，在很多充电器上也都搭载了，可以支持到18W和22.5W。

上面说的几家，除了小米，另外的厂商在部分机型上也搭载了UFCS协议。

那UFCS是什么呢？UFCS协议是广东省终端快充行业协会，由信通院与各家大厂共同推出的快充协议，本意可能是是为了解决各家产品在充电上互不兼容快充协议的问题（现在小米已经退出了）。虽然宣传的很好听，实际落地下来并没有大家想象的那么方便，一加13支持100W的ufcs，但使用其他家支持ufcs充电器依旧只能到33W（因为这个100W是11V9.1A的私有UFCS）。大家所期望的通用UFCS现在落地最高只有44W，UFCS还是变成了厂商的第二个私有协议，只能说统一快充这个宏大愿望依靠UFCS已经不太可能实现了。

在优先级方面，UFCS的优先级>PD/pps。这就导致部分手机（尤其是荣耀）会放着高功率的PPS不用，去跑速度慢的UFCS。好在目前一些充电器厂商取消了C口的UFCS将其放在了A口，避免了抢协议的发生（这里点名表扬酷态科10号Ultra充电器，它居然能在米家控制C口UFCS的开关，算是一个非常新颖的解决方法）。

这期到这就先结束吧（这期写的这么多了我感觉都还没写完），下期继续讲。我是小白，所以内容如果有错误，望谅解，也欢迎大佬在评论区进行补充与指正。

第一期：https://api.xiaoheihe.cn/v3/bbs/app/api/web/share?link_id=d921706d2275
