实锤换接口，确认Nova Lake更换LGA1954，配套芯片组封装变更

来源——AMP实验室

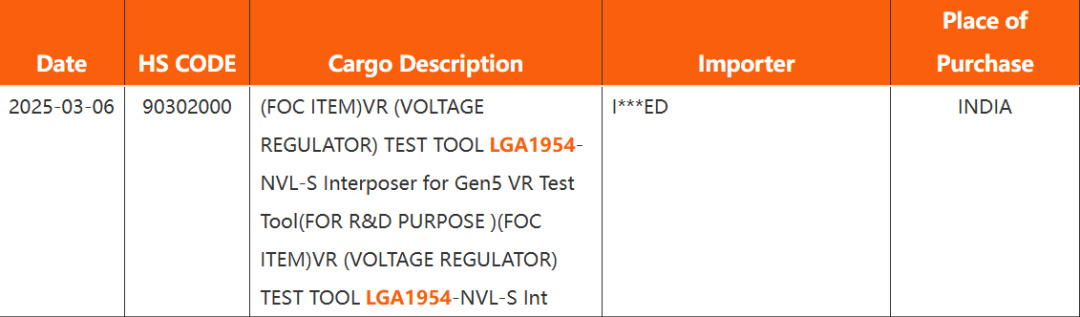

twi@Olrak29_ 推文显示，第三方海关信息平台 NBD 出现了一条货物描述提及 LGA1954-NVL-S 的记录。

可以看到这批货物是 LGA1954 插槽 Nova Lake-S 处理器的 Gen 5 VR（稳压器，Voltage Regulator）测试工具中的转接板 / 中介层 (Interposer)，确认了 Nova Lake-S 处理器采用的封装平台名称。

这也意味着英特尔预计在 2026 年发布的酷睿 Ultra 400S "Nova Lake-S" 处理器将迁移到新的主板平台，同现有 LGA1851 插槽不兼容；目前英特尔 800 系主板不会支持架构明显改进的 CPU，仅可获得 Arrow Lake-S Refresh 这样的小刷新。

目前暂不清楚 LGA1954 是否会延续 Socket V 家族（含 LGA1700、LGA1851）的外部物理尺寸和散热兼容性。

而其配套的PCH芯片组封装规格信息其实在 NBD 平台上也已有记录：

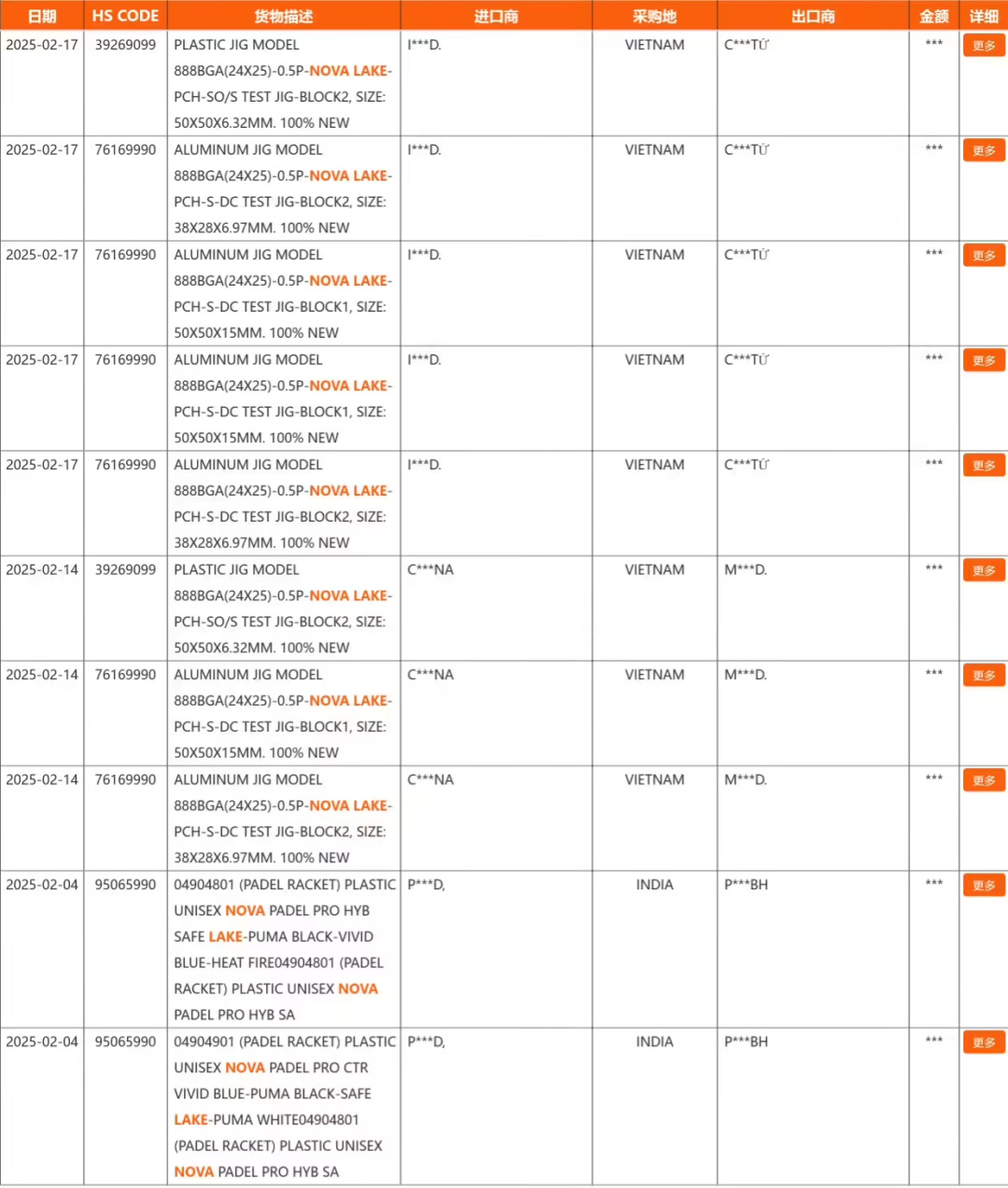

相关记录中的 888BGA (24X25)-0.5P-NOVA LAKE-PCH 字段显示 "Nova Lake" 系列处理器的PCH 将采用 BGA888 封装，封装尺寸预计为 24mm×25mm。作为参考，英特尔 800 系芯片组（含桌面与移动版本）的封装大小均为 28mm×23.5mm。

根据前段时间活跃的爆料者twi@Jaykihn的说法，Nova Lake将包含如下配置：

▲Nova Lake-S 16P+32E+4LP 总计52核心

▲Nova Lake-HX 8P+16E+4LP 总计28核心

▲Nova Lake-H 4p+8e+4LP 总计16核心

Nova Lake的内核架构将迭代到Coyote Cove P核以及Arctic Wolf E/LP内核，对于目前英特尔的处境，我想说但愿这些是真的。
