金百達星刃DDR5 24GBx2 6800內存開箱，附XMP設置、手動超頻教程

寫在開始

經常測評內存產品，一直在寫如何通過手動超頻“白嫖”性能，直到發現評論區還有用戶反饋，爲什麼我買的6800MHz頻率的內存，但是上機只有4800MHz的頻率。

今天就藉着開箱測評金百達星刃DDR5內存的機會，詳細說說對於普通玩家如何開啓內存XMP頻率，當然這套使用海力士新M-die顆粒的金百達星刃DDR5內存同樣擁有出色的超頻潛力，這裏也順帶測試一下手動超頻的性能。

內存一覽丨金百達星刃48GB套條

星刃系列是金百達最新推出的一個內存產品系列，內存採用無光馬甲設計，外觀上鈦灰色金屬馬甲，上下兩部分採用了不同的工藝處理加上白色蜂巢狀絲印裝飾，整體風格還是比較沉穩簡約的。

星刃24GBx2 6800內存採用的是特挑的原廠原標海力士新M-die顆粒，搭配電氣性能更加出色的十層PCB電路板，加上不鎖電壓的PMIC支持，在XMP預設頻率外，擁有出色的超頻性能。

從側面看這個金屬馬甲厚度，這次金百達星刃內存採用了加厚的鋁合金散熱馬甲，裏面填充了工業級散熱硅脂來提升內存散熱效率，確保內存條在高頻運行時候的穩定性。

從之前的超頻實測來看，一款出色的DDR5內存，想要獲得穩定的超頻性能，內存顆粒還得是海力士A-die或者新M-die，這決定了內存能不能超，另外就是內存的散熱設計一定要好，這決定了內存在高頻下的穩定性。金百達星刃這款明顯就是爲了性能設計的，低調務實的馬甲設計搭配特挑M-die顆粒，說是西裝猛獸也不爲過。

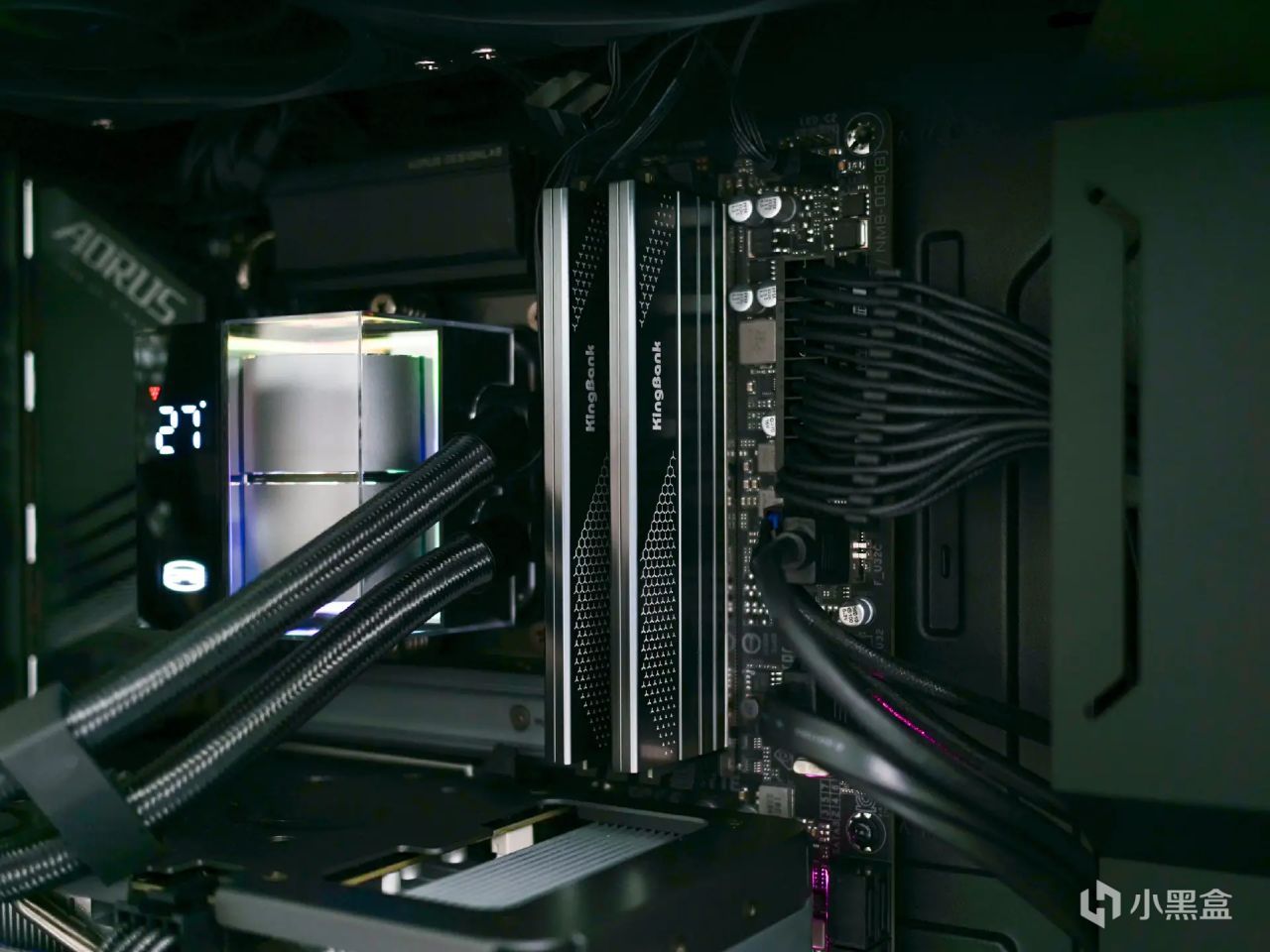

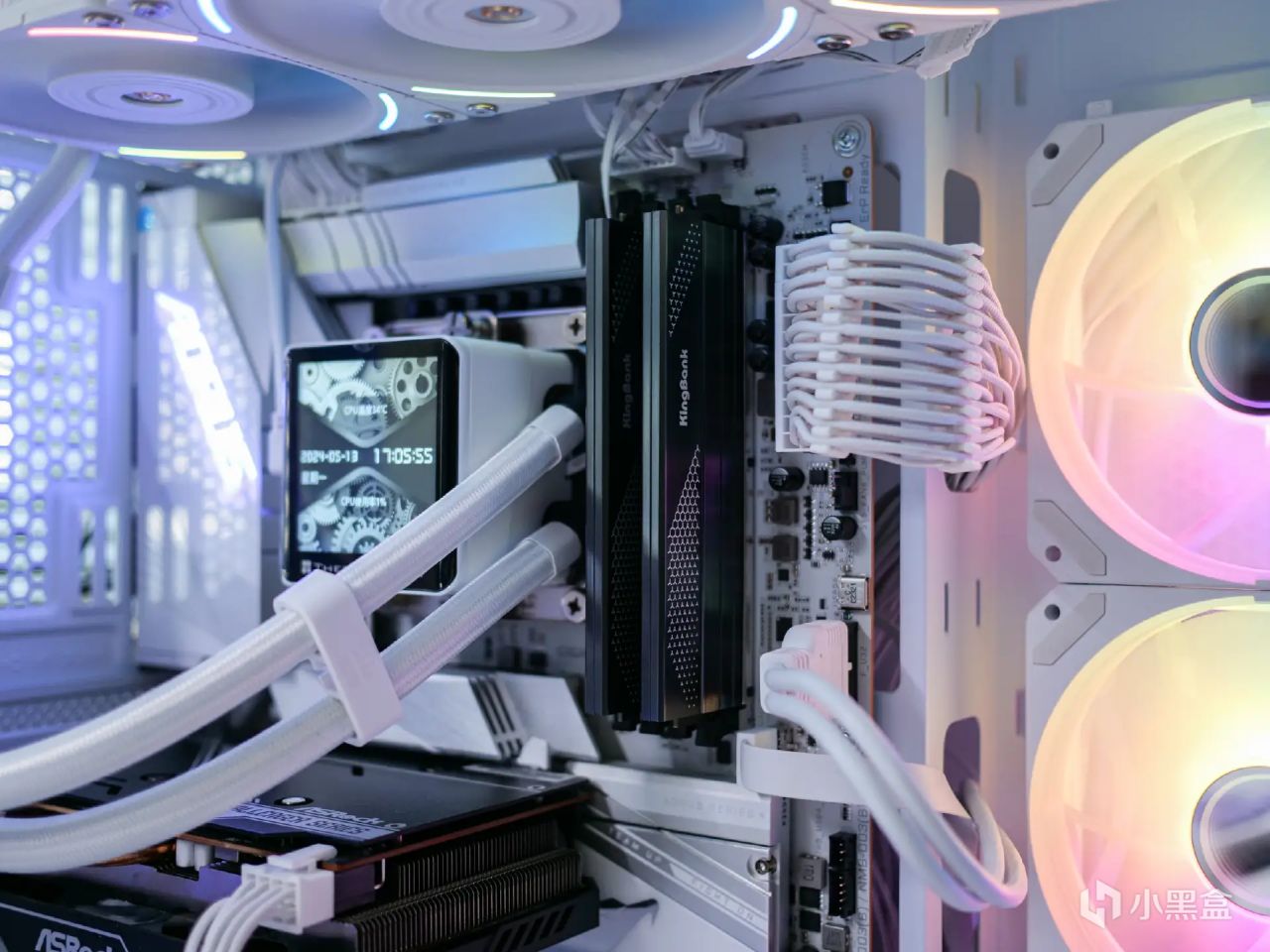

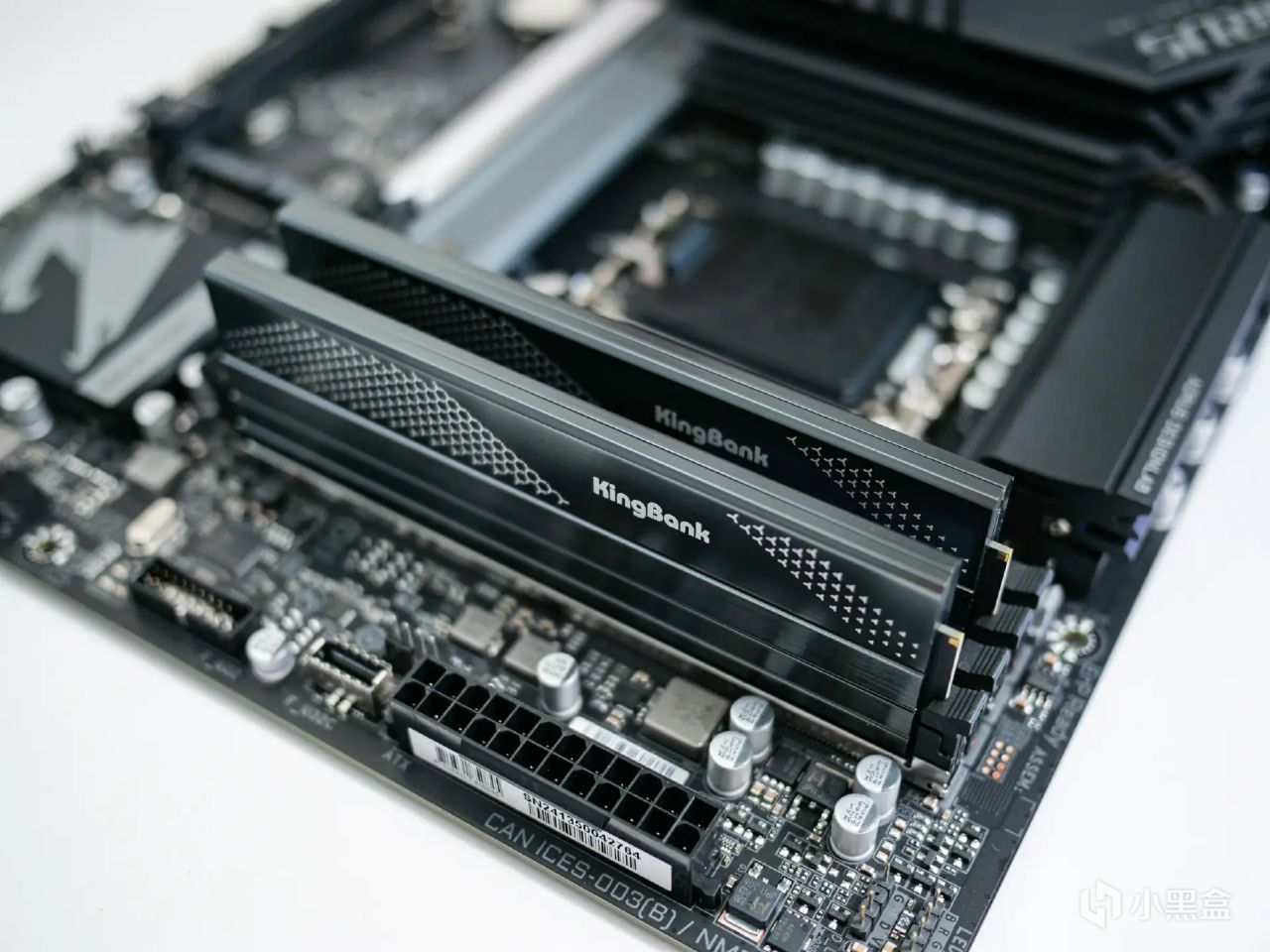

再來看看上機效果，這個外觀還是比較適合黑色少光/無光主題裝機。

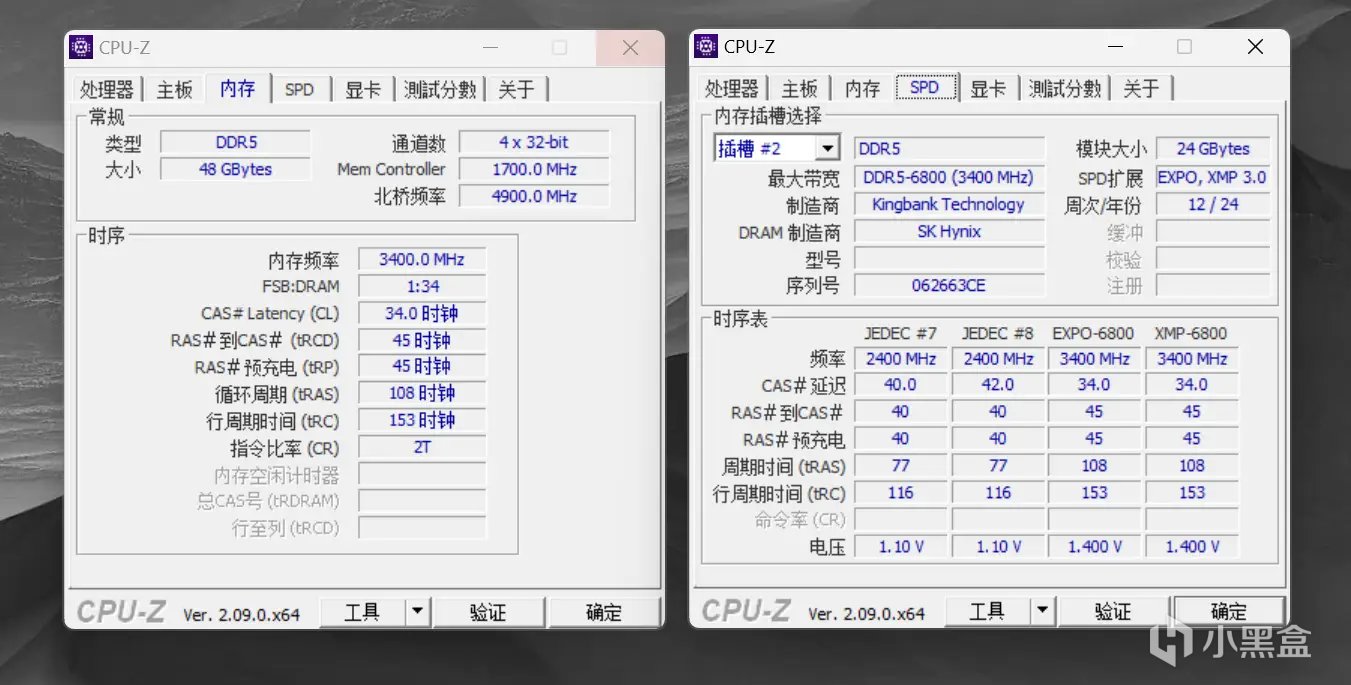

使用CPU-Z查看內存SPD信息：內存製造商Kingbank，DRAM製造商SK海力士，24年第12周生產，內存原始頻率4800，預設一組XMP頻率，一組EXPO頻率，均爲6800MHz時序CL34-45-45-108，預設電壓爲1.4V，基本信息跟我之前測試的金百達刃系列24GBx2 6800套條基本一致。

XMP頻率 | 各品牌主板如何開啓

首先說說什麼是XMP，Extreme Memory是Intel用在內存上的一種優化技術，可以讓內存自動超頻，Intel爲此制定了Extreme Memory Profiles (Intel XMP Specification)，內存廠商根據XMP技術預設好內存的超頻參數，並通過SPD保存在內存上，使用的時候通過BIOS直接讀取SPD預設信息，主板通過XMP規格作出針對性優化和自動超頻。P.S. EXPO則是AMD平臺相似的技術。

簡單來說就是廠商按照Intel的標準技術官方設置好內存超頻的配置文件，用戶只需要在主板設置中一鍵開啓。

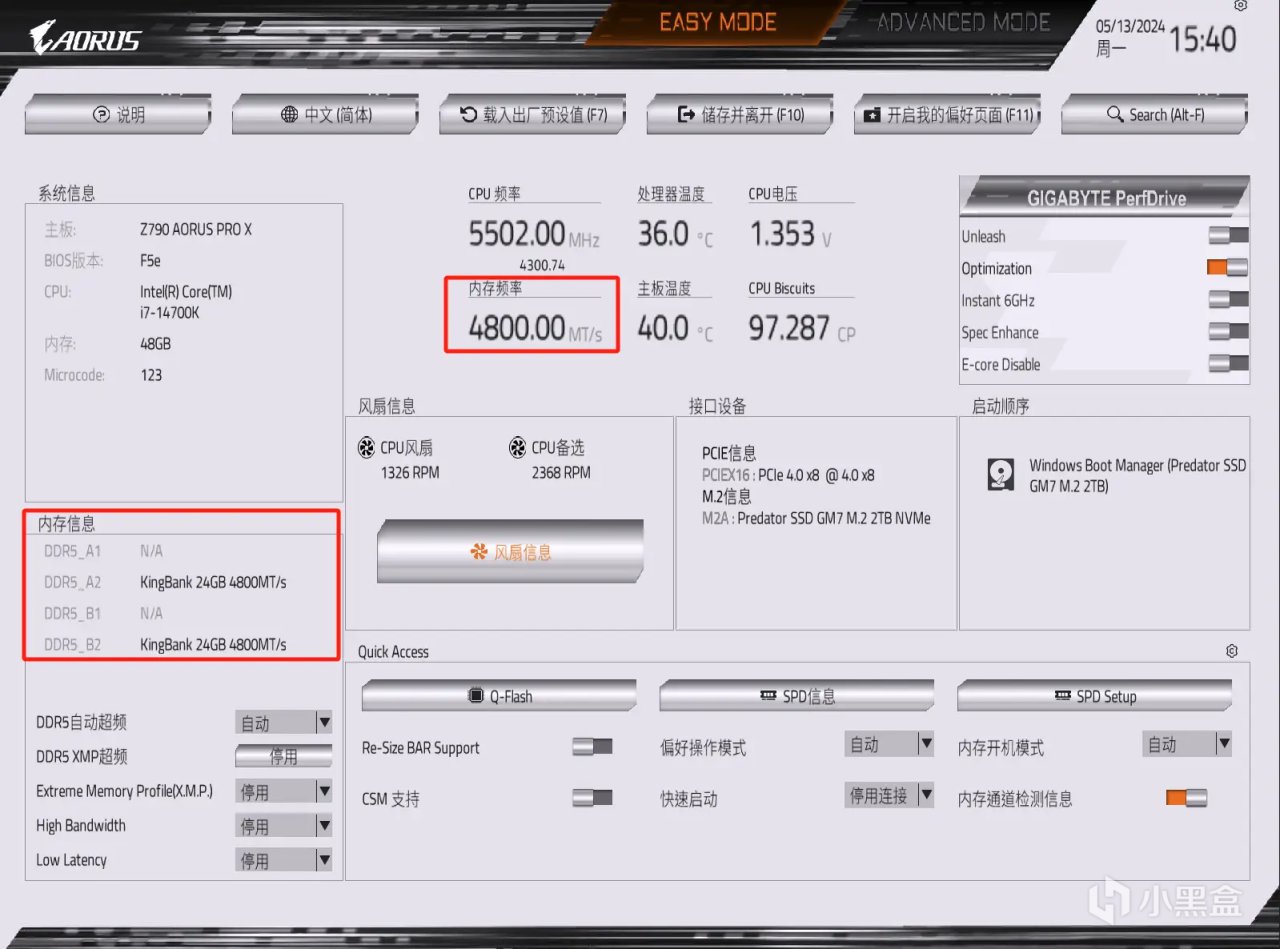

因此不管是DDR4內存還是DDR5內存，內存顆粒的原始頻率一般都比較低，比如DDR4是2133、DDR5是4800，而一般廠商都使用XMP頻率作爲內存的標稱頻率。這就出現瞭如果沒有在BIOS中一鍵開啓XMP頻率，會出現內存運行在原始頻率下的情況，這也是爲什麼會出現我買的6800頻率內存，怎麼開機只有4800頻率的原因。

這裏就先說一下不同品牌主板如何進入BIOS開啓XMP設置，其實主要步驟上基本都是一樣的。

1️⃣關機狀態下開機，點擊鍵盤上的Del鍵，啓動BIOS設置。

2️⃣主流板廠的BIOS基本都是圖形化設置，並且在首頁的簡易模式下提供了XMP設置選項，選擇開啓即可。

3️⃣然後鍵盤F10保存退出，電腦重啓進入系統，此時通過系統任務管理器性能內存就能看到內存運行在所選的XMP頻率。

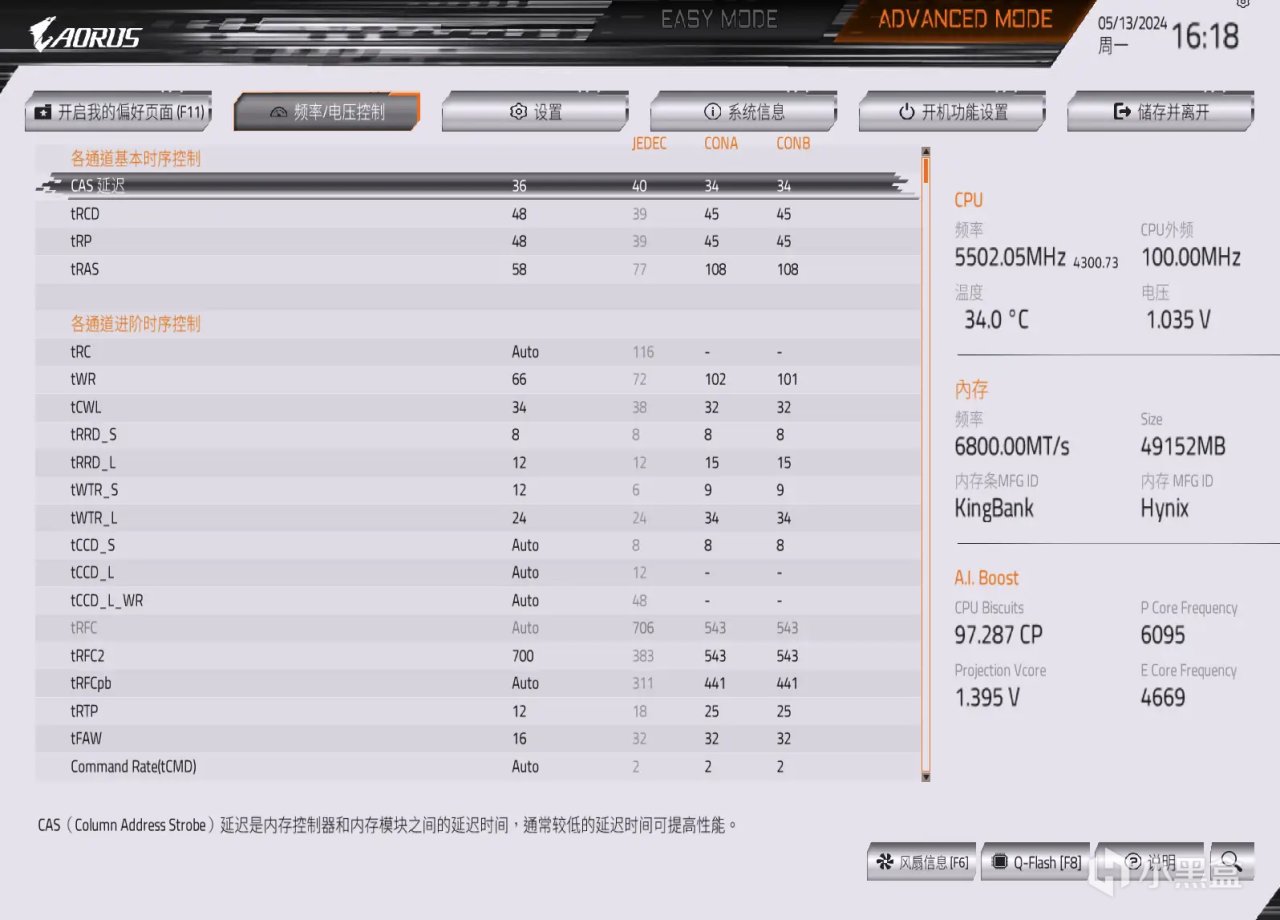

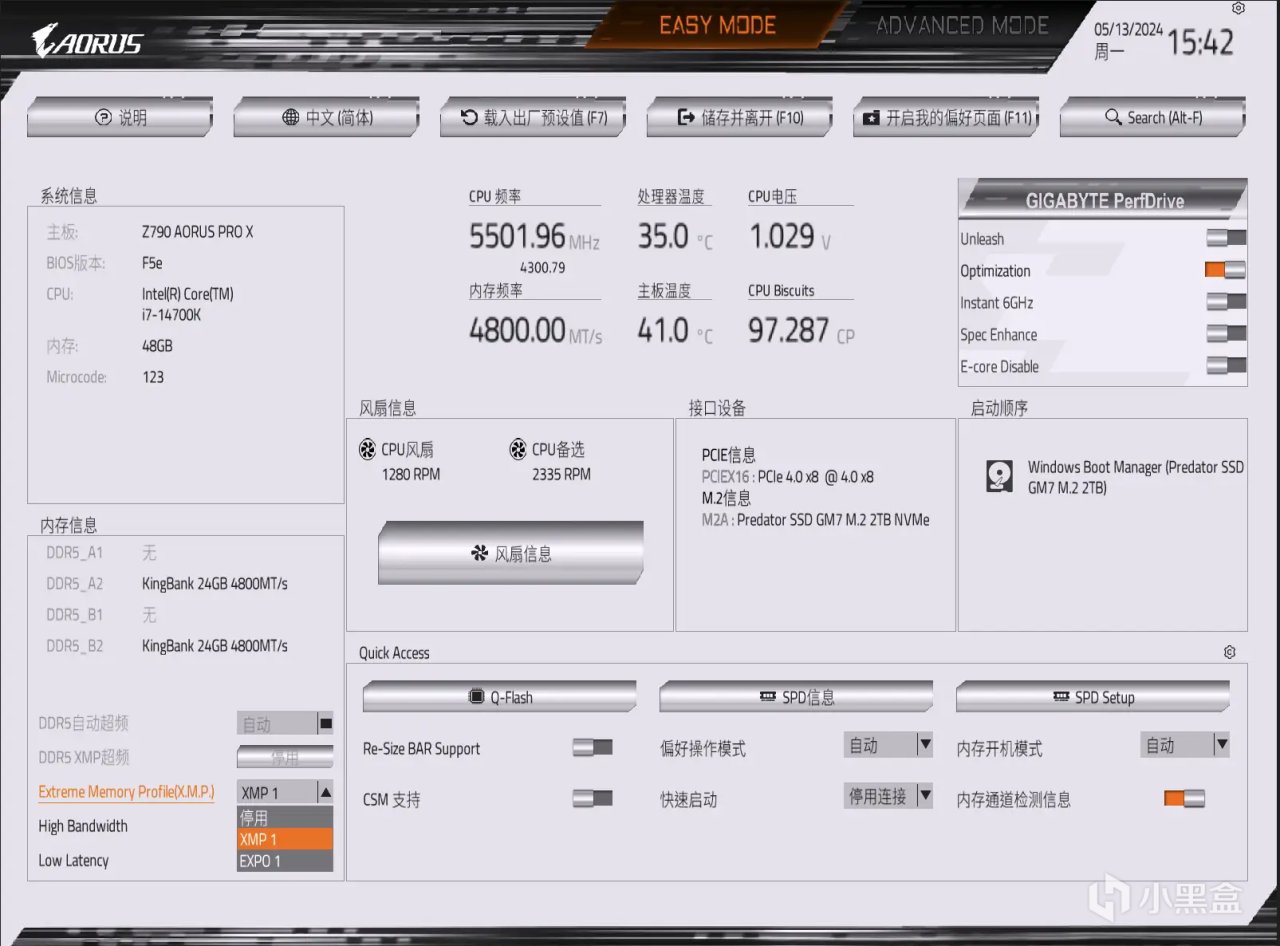

比如我使用的技嘉主板，在BIOS首頁左下角，就提供了XMP設置選項，只需要點開選項，選擇星刃DDR5內存預設的XMP1設置即可。這裏也可以看到金百達星刃48GB 6800MHz套條預設一組XMP、一組EXPO頻率，跟CPU-Z讀取到的信息一致。

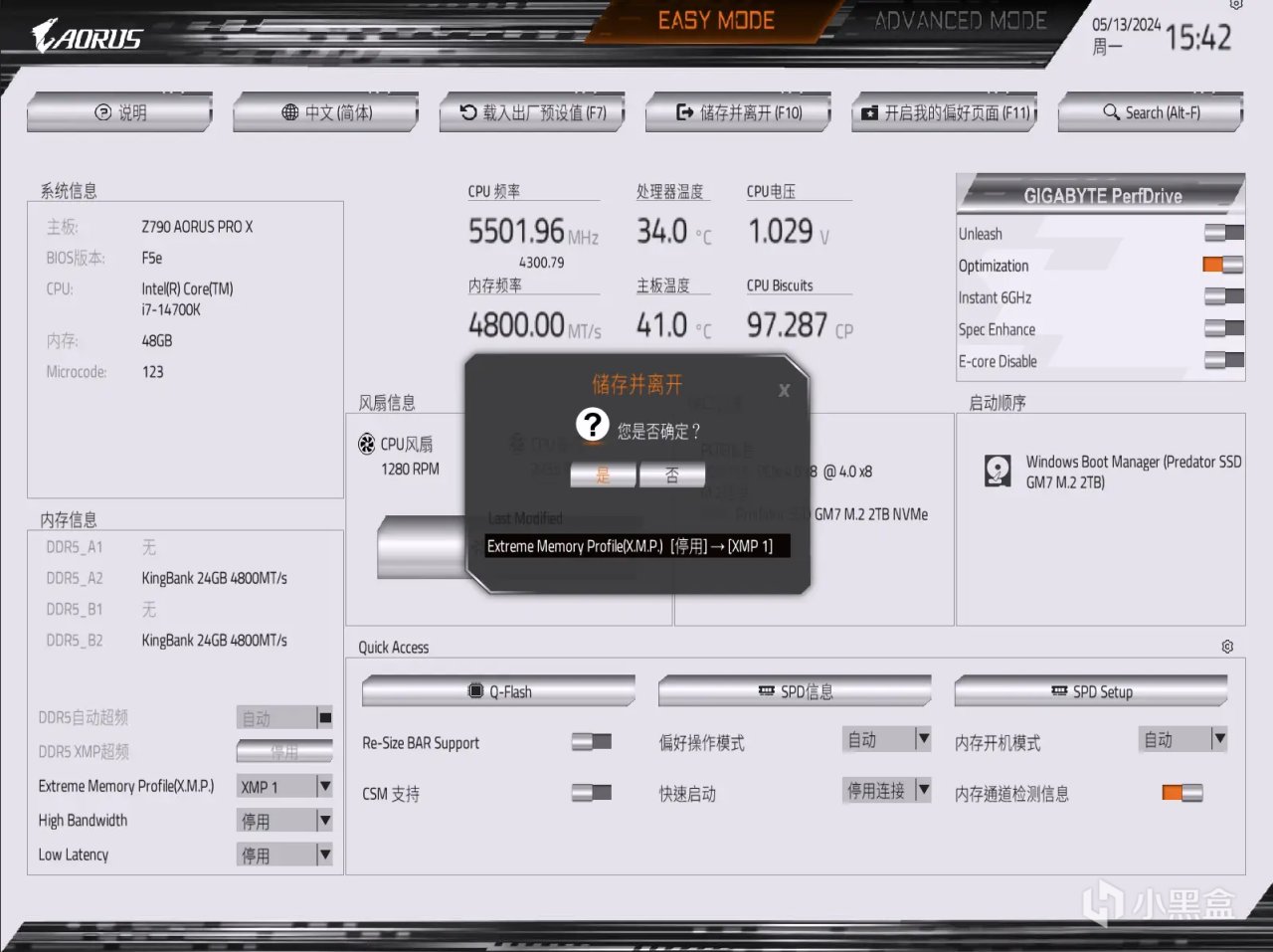

開啓XMP1後按F10保存退出即可，這裏會有BIOS設置變更確認。

其他品牌主板BIOS的設計基本上也相同，剛好我這裏差不多都有，就貼出來給大家參考。

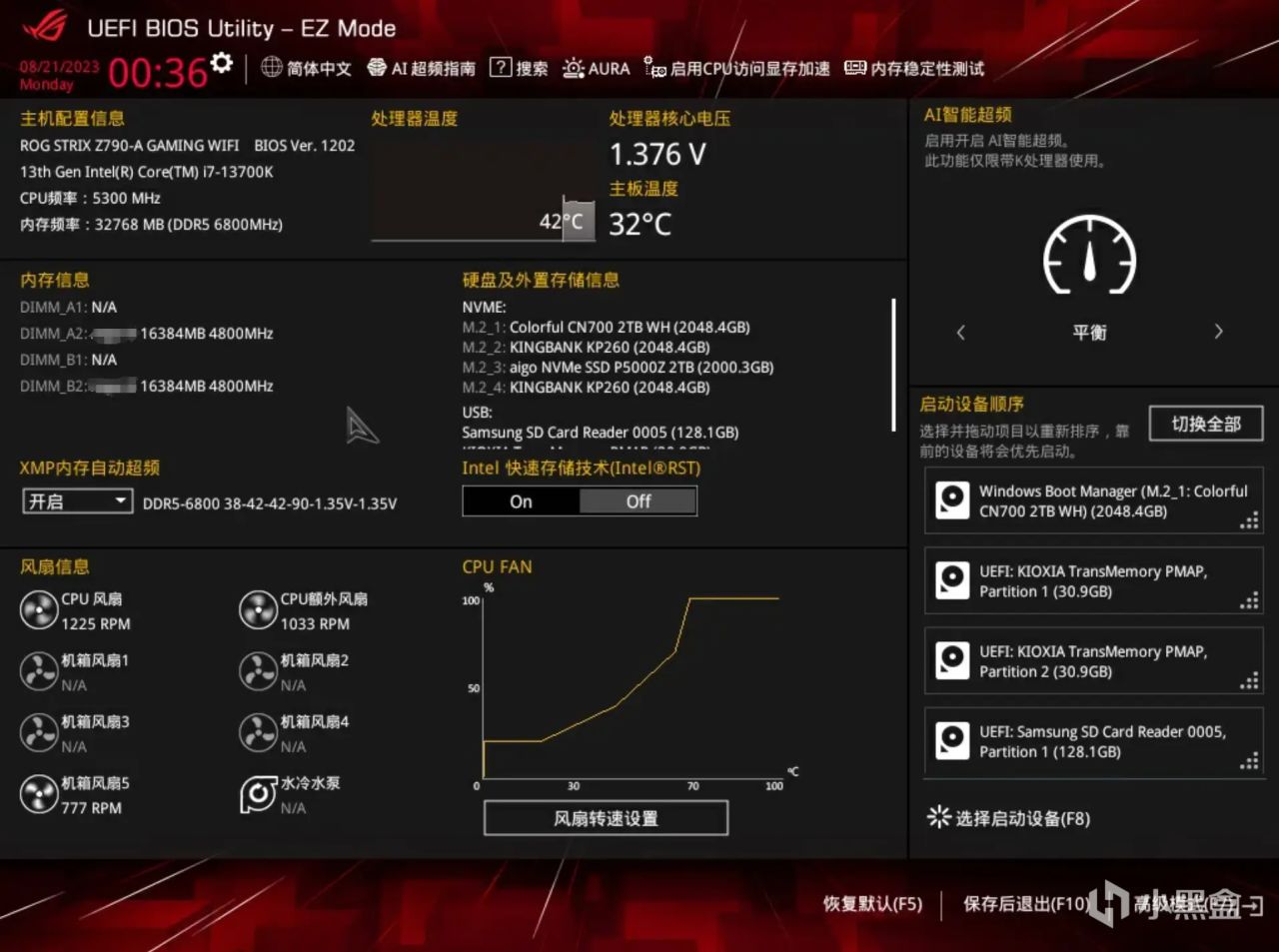

華碩：

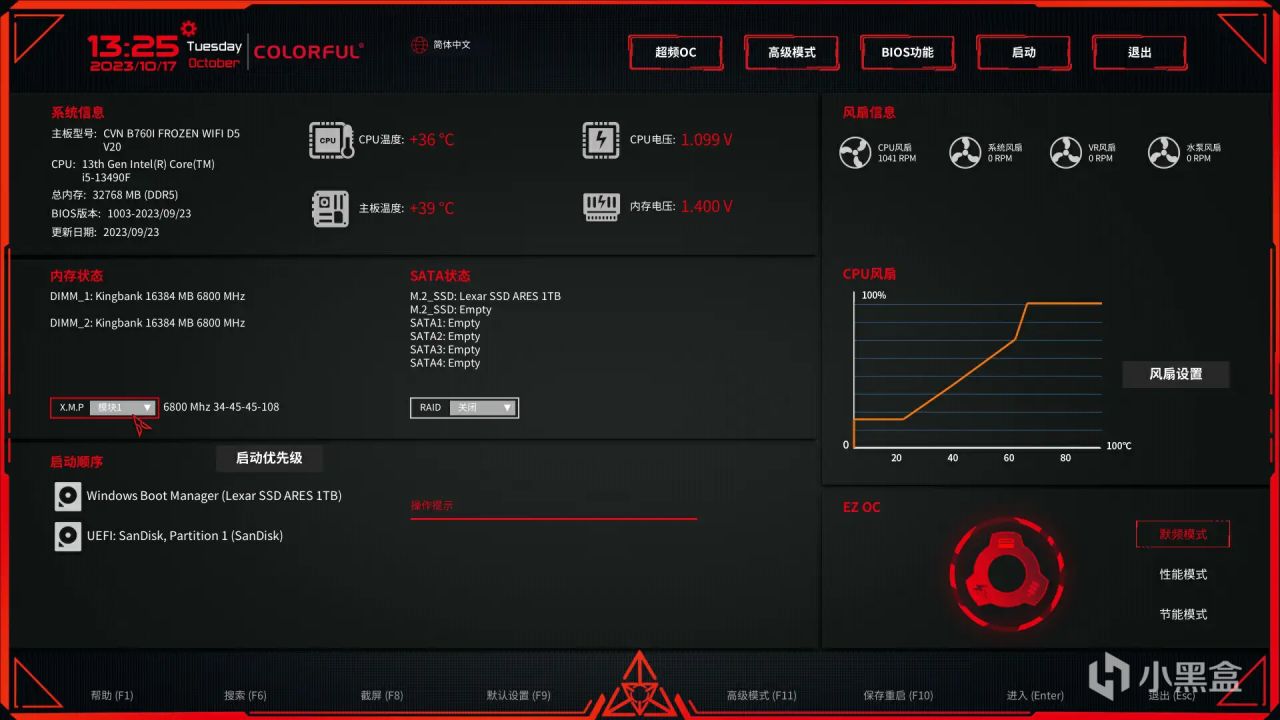

七彩虹：

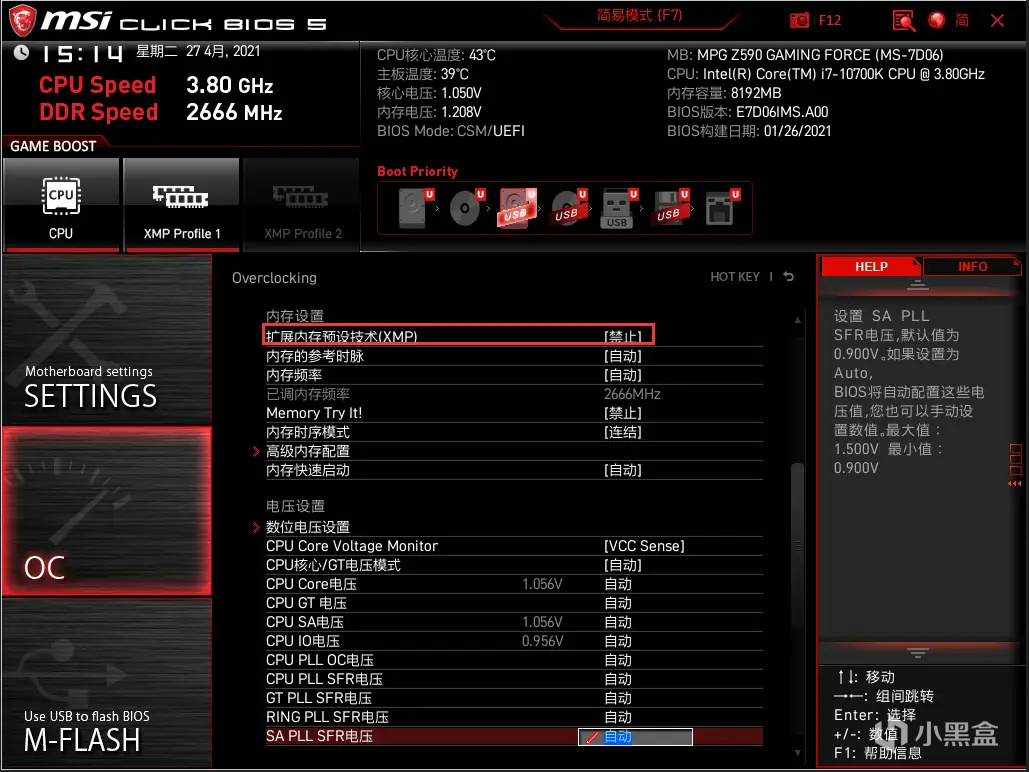

微星：

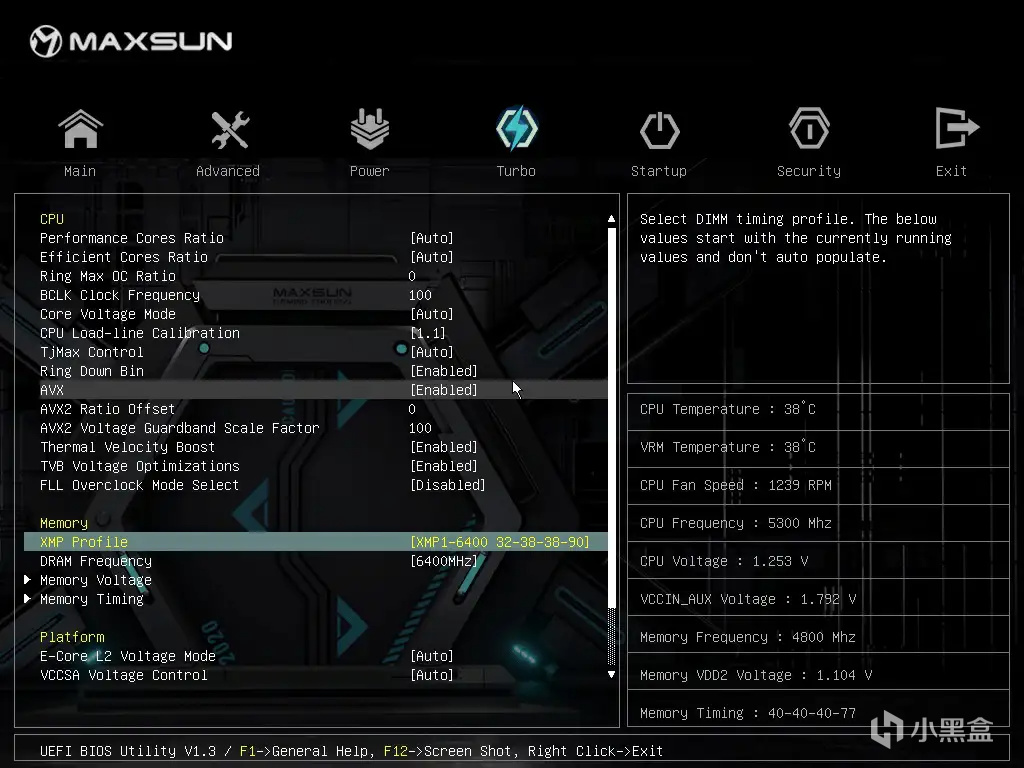

銘瑄：

可以說開啓XMP頻率還是非常容易的，對於普通用戶只要記得在主板BIOS中設置啓用XMP設置就可以啓用XMP頻率，不過需要注意的是這個XMP頻率也需要CPU支持，比如有些CPU最高內存頻率只支持到DDR4 2666，是無法支持XMP3200的內存頻率。

XMP頻率 | 內存讀寫性能測試

正常開機重啓後，內存就可以運行在XMP頻率下了，這個時候可以通過Windows系統任務管理器確認內存運行頻率。

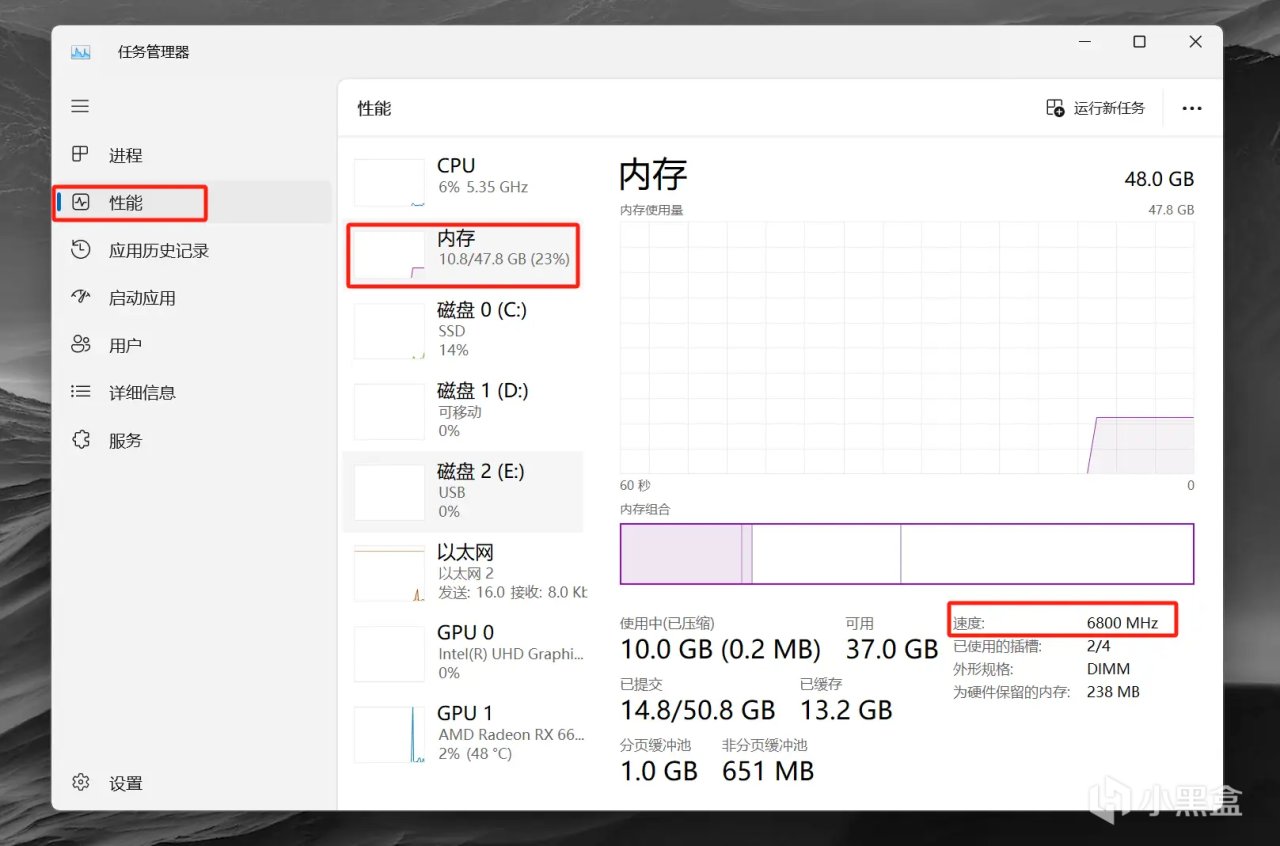

電腦【開始菜單】鍵上右鍵，選擇【任務管理器】，然後依次選擇【性能】【內存】，就可以看到內存已經運行在6800MHz速度了，據說Windows也要統一內存速度單位爲MT/s了，未來這裏應該會顯示6800MT/s。

下面看看金百達星刃6800MHz 48GB套條在XMP6800頻率下的讀寫性能。

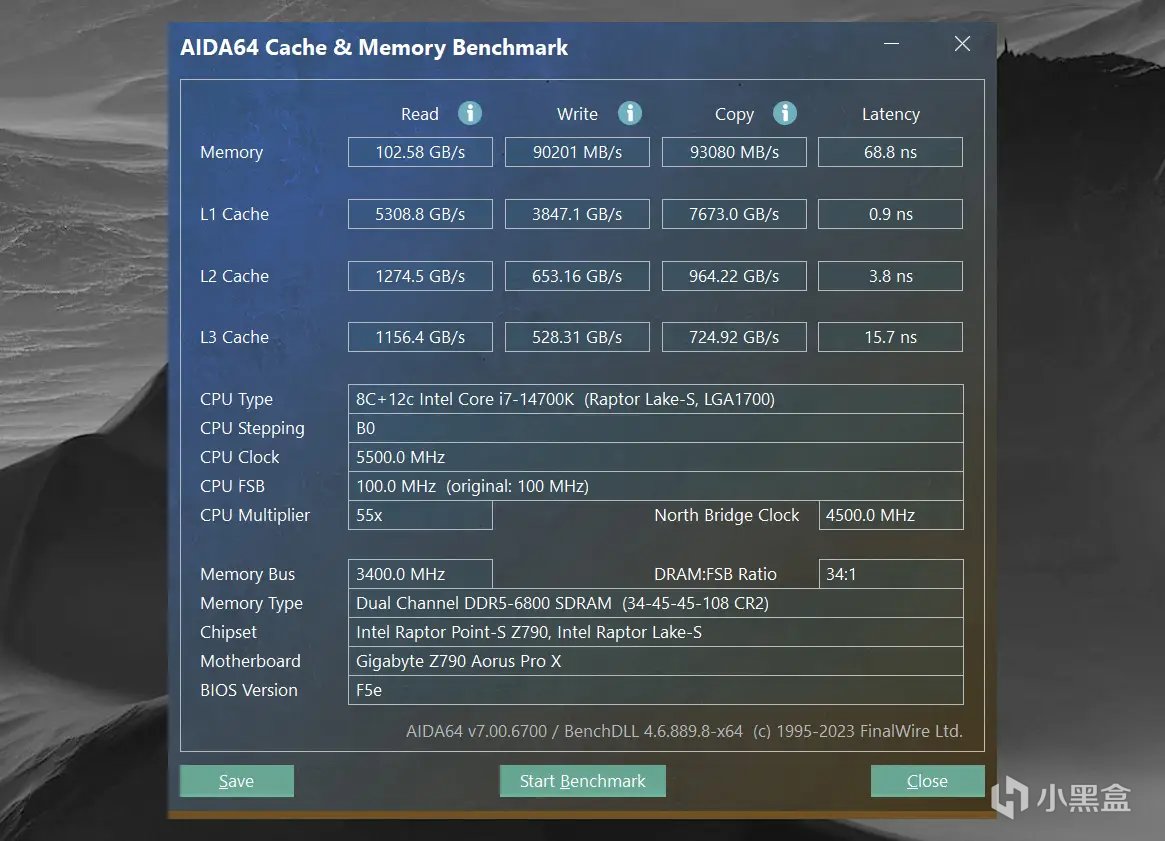

在AIDA 64內存與緩存測試中測得：

讀取速度102.58MB/s
寫入速度90201MB/s
複製速度93080MB/s
延遲68.8ns

可以看到開啓XMP6800頻率後，內存的能效表現還是很可以的，並且CL34時序下的內存延遲表現也比較不錯。

如果是技嘉用戶，技嘉主板自帶的【高帶寬低延時】黑科技還能進一步提升內存在XMP頻率下的性能。

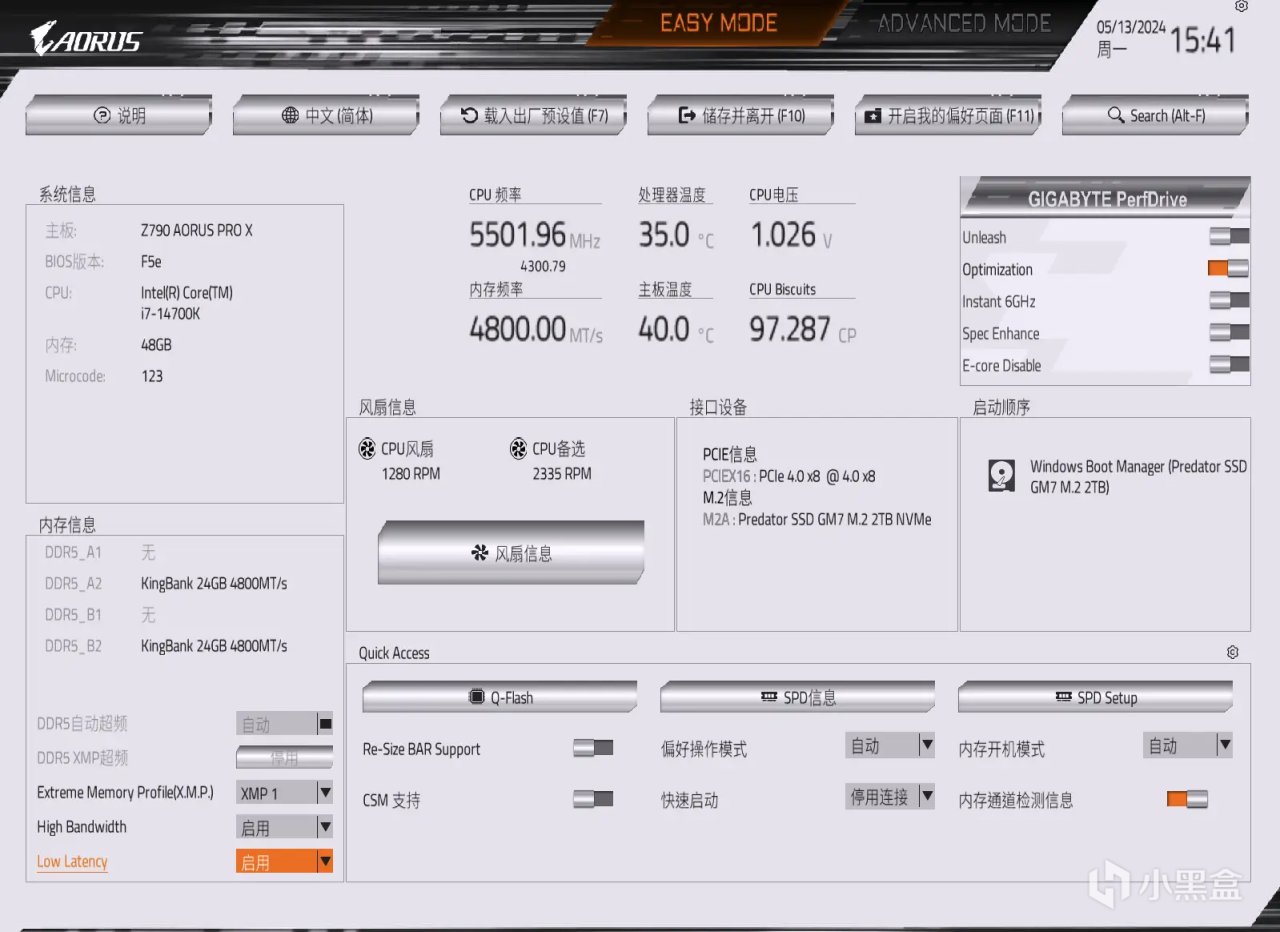

同樣是在BIOS中進行設置啓用，首頁左下角XMP設置下的【High Bandwidth】和【Low Latnecy】兩項選擇開啓，然後F10保存重啓進入系統。

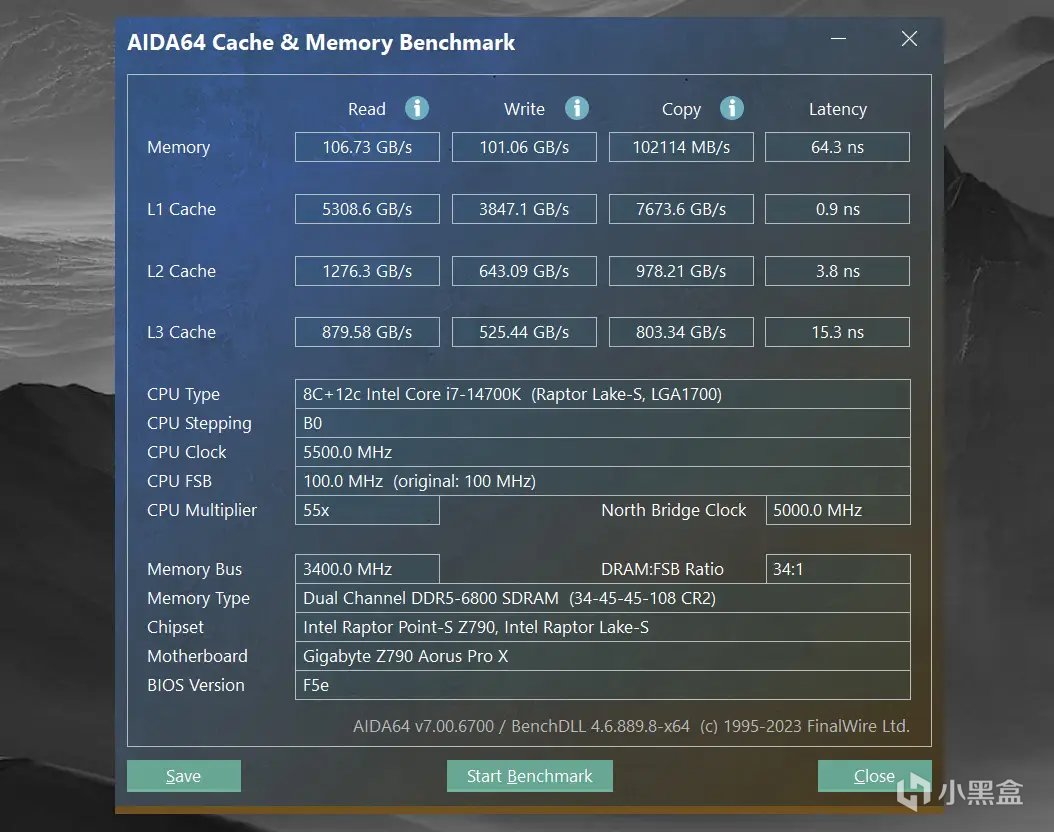

此時AIDA 64內存與緩存測試結果爲：

讀取速度106.73GB/s
寫入速度101.06GB/s
複製速度102114MB/s
延遲64.3ns

可以看到雖然同樣是XMP6800頻率，在開啓技嘉高帶寬低延時的內存優化黑科技後，內存讀寫性能都有進一步提升，並且延遲也下降了，內存能效提升還是非常明顯的，對於不會手動超頻的用戶，使用XMP高頻內存條搭配技嘉主板也能輕鬆獲得高效能內存表現。

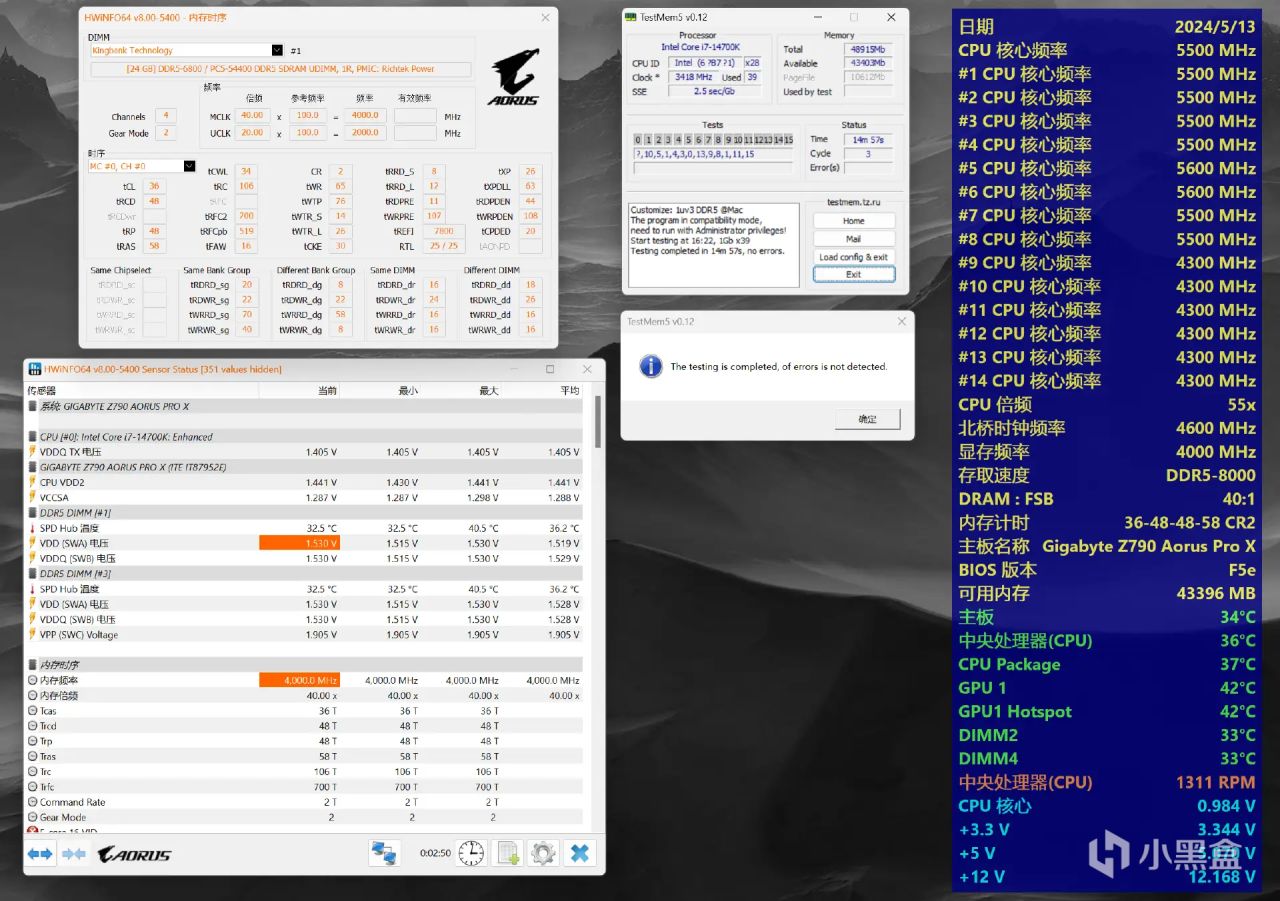

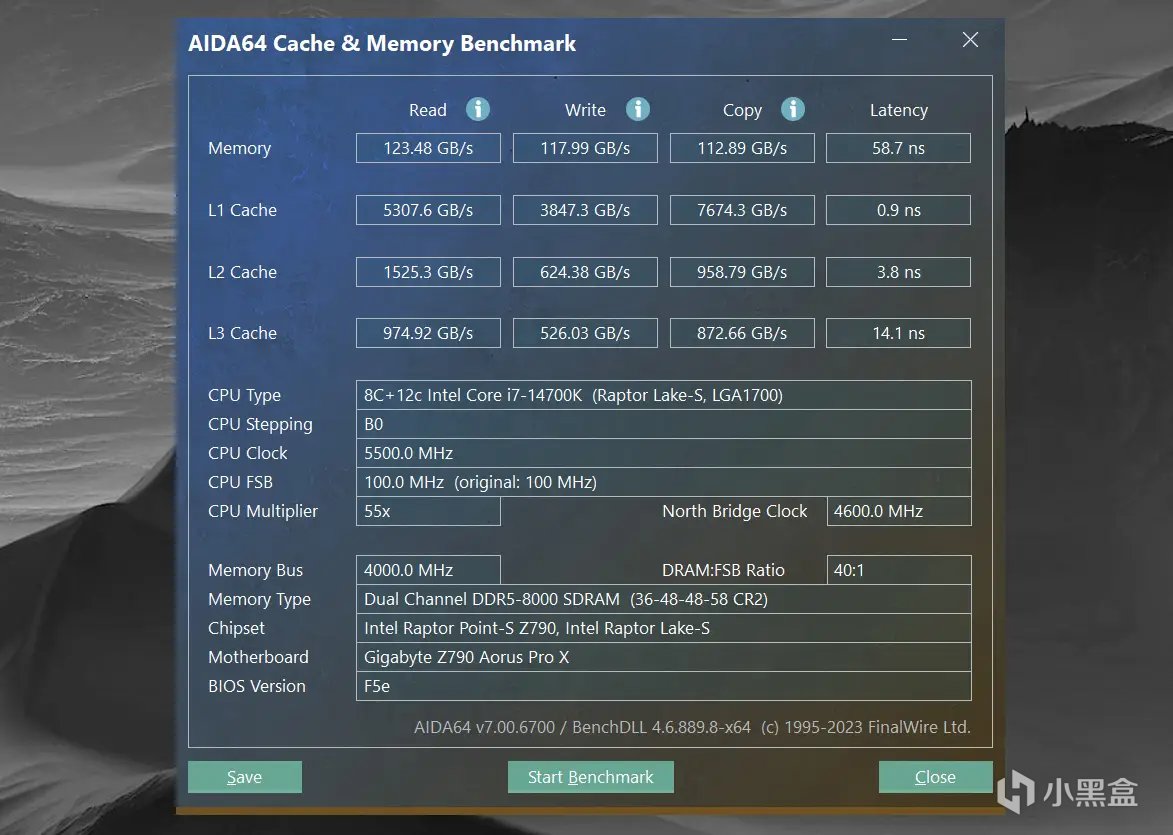

超頻8000丨手動超頻測試

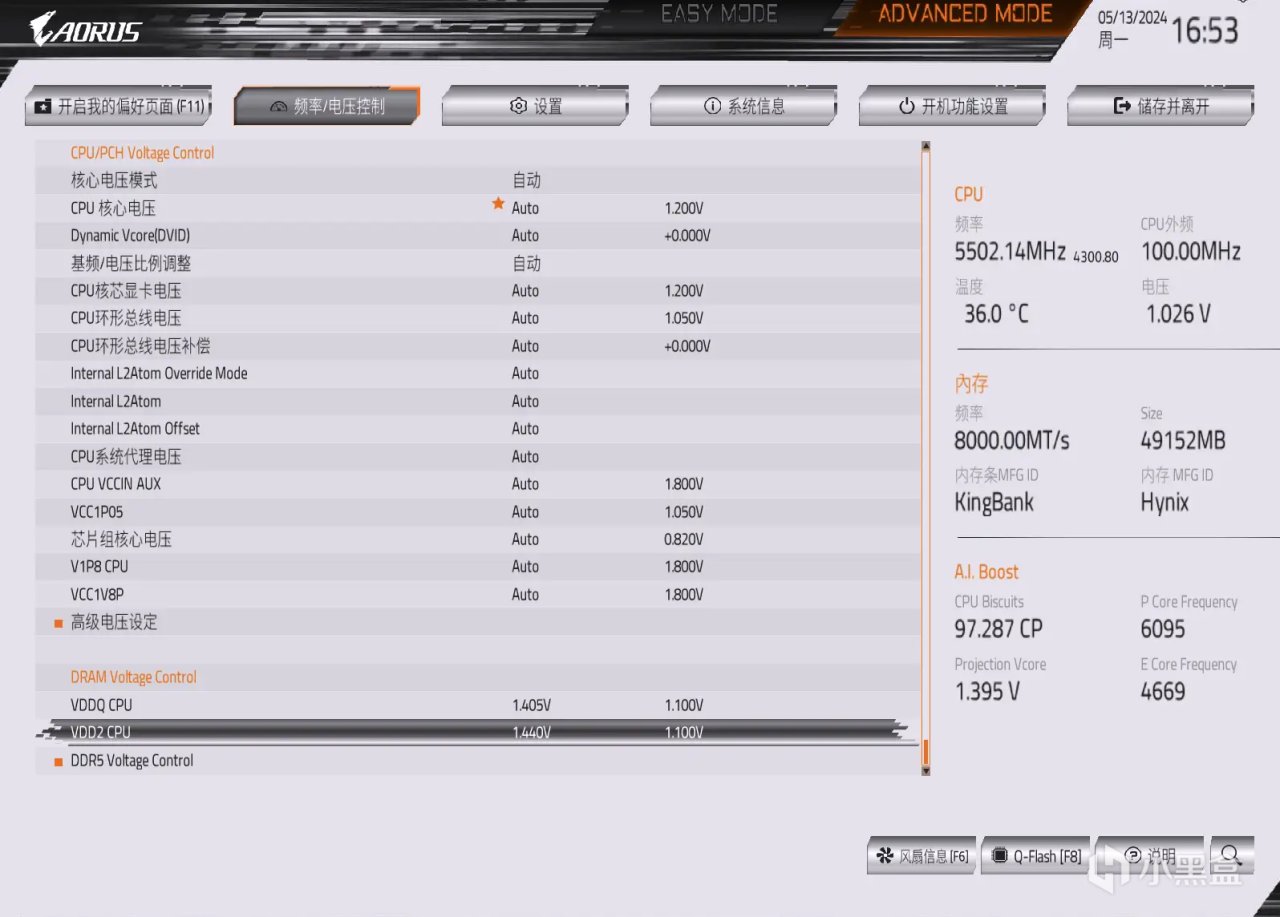

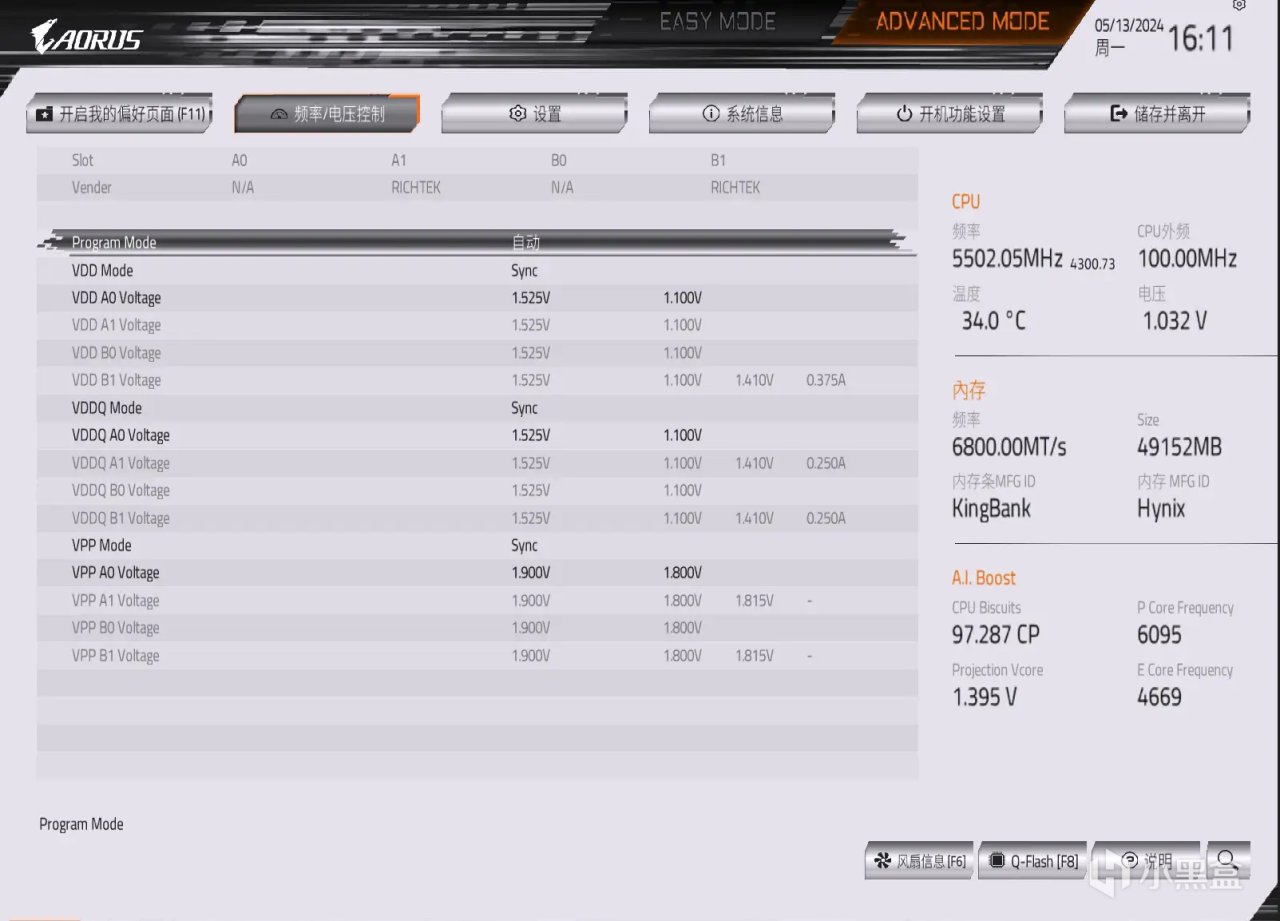

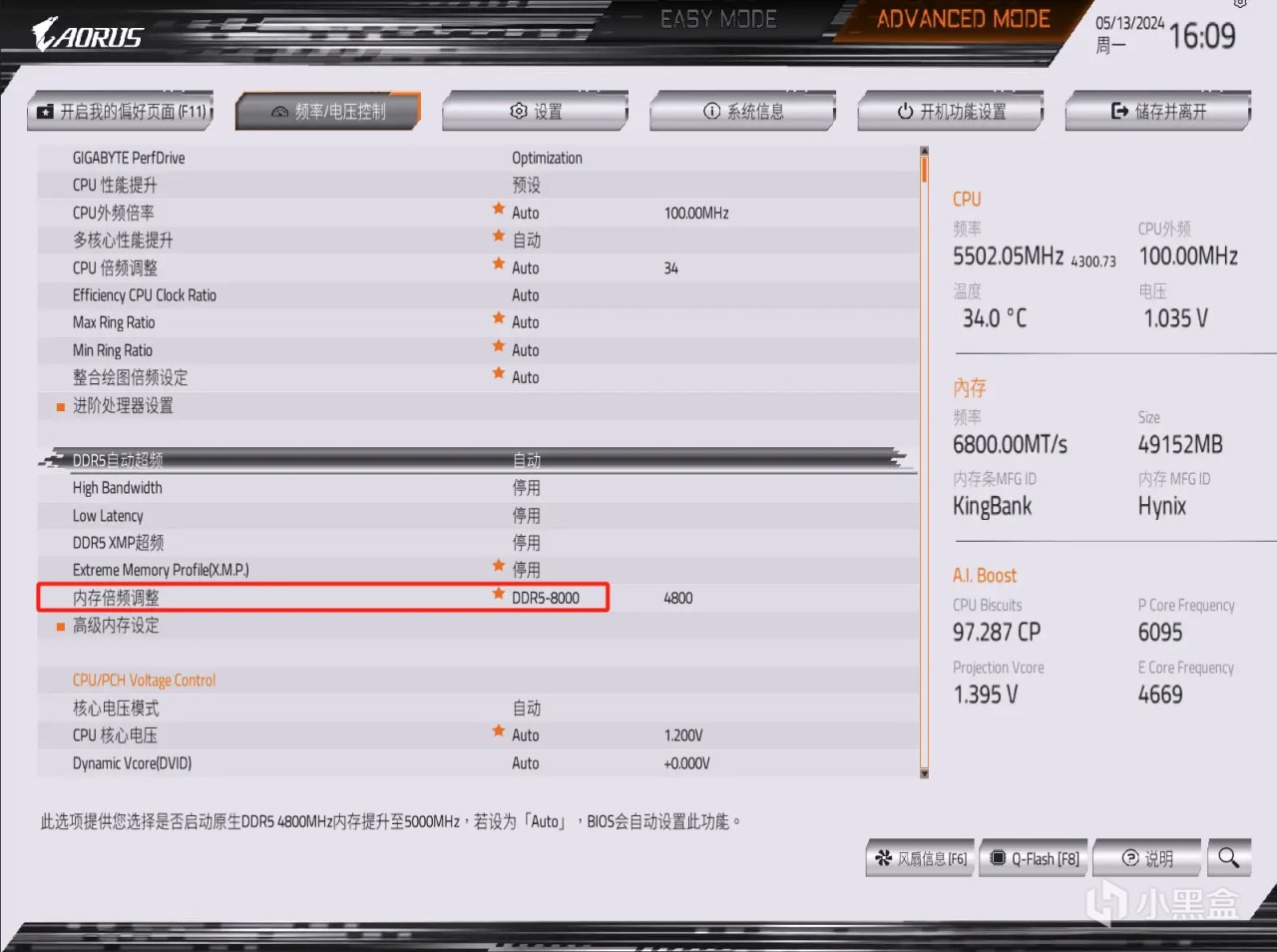

當然，對於追求性能的用戶來說，在硬件平臺支持下，手動超頻還能享受更高內存頻率帶來的性能提升，不過內存手動超頻相比起XMP超頻就要麻煩很多，需要在BIOS中設置內存相關電壓、時序等參數，並且爲了穩定超頻，需要不斷調整BIOS內存參數設置，重啓測試穩定性，直到能夠穩定過測，詳細的超頻教程之前內存超頻的時候有寫過，感興趣的朋友可以去查閱。
