把阿薩辛4S裝進ITX——STRIX X670E-I+影馳4060+CH160裝機分享

• 前言

    直插ITX一直是繞不過去的存在，因爲ITX小巧方便，直插又規避了延長線與背靠背這種A4結構的散熱困擾，對於很多人來說不需要完全的追求最小化，只要CPU和顯卡都是風冷，CPU又能上個大高塔就是風冷YYDS了。九州風神剛剛發佈的首款ITX機箱CH160，就是這樣一款直插ITX。

    此次帶來的是九州風神CH160機箱的黑色主題裝機。CH160僅約16.5L的容積，具備佔地面積小、可移動使用、簡潔美觀的優勢，336x200x283.5mm的長寬高尺寸下支持最長305mm的三槽顯卡直插、兼容172mm風冷散熱器、14CM ATX電源或SFX/SFX-L電源。

    配置方面主要使用了AMD的銳龍9+華碩ROG STRIX X670E-I GAMING WIFI +影馳4060金屬大師OC的主配置。華碩ROG STRIX X670E-I規格達到了10+2相 110A供電，並將X670E雙芯片組做到了ITX主板內，擁有雙USB4.0（Intel JHL 8540）、雙M.2含PCIE5.0M.2支持、FPS-II擴展卡來擴展SATA和前置USB2.0口，還有其獨立聲卡ROG STRIX HIVE with ESS QUAD DAC都是這樣頂級STRIX的特點。顯卡是影馳的4060金屬大師，它採用Ada Lovelace架構的AD107-400核心和臺積電TSMC 4N工藝，3072的CUDA處理器與128bit 8GB GDDR6顯存，與CH160相配的特點是TGP115W的功耗和228*123*41mm的雙槽雙風扇的全金屬設計。固態硬盤是星曜7000 Plus SSD，它採用TSMC臺積電12nm製造的四通道主控PS5027-E27T，以及TLC閃存顆粒，產品標稱順序讀寫速度就分別達到了7000MB/s、6000MB/s。內存使用了宇瞻NOX暗黑馬甲套條，DDR5 6400頻率正好適合ZEN4平臺。

    這次的散熱使用了九州風神的阿薩辛4S，黑色款正好與CH160相配，並且風冷164mm的高度和7熱管250解熱能力讓7950X能充分發揮性能。最後使用的電源是隻有122mm長度的安耐美D.F.12  REVOLUTION 850W 金牌全模組 ATX3.1電源，緊湊機身並擁有原生12V-2X6供電接口、，全日系電容、235%瞬時峯值、逆轉彈塵升級二代、80PLUS金牌效能認證和十年質保的特性保證了整機的運行穩定。

• 配置清單：

CPU：AMD 銳龍9 7950X 處理器

主板：華碩ROG STRIX X670E-I GAMING WIFI

內存：宇瞻（Apacer）NOX暗黑馬甲  DDR5 6400 32GB（16Gx2）套裝

顯卡：影馳（Galax） GeForce RTX 4060 金屬大師 OC

SSD：影馳 （GALAX） 星曜7000 Plus 1T SSD

電源：安耐美（Enermax）D.F.12  REVOLUTION 850W 金牌全模組 ATX3.1電源

散熱：九州風神（DEEPCOOL）阿薩辛4S  黑色雙塔7熱管風冷散熱器

機箱：九州風神（DEEPCOOL）CH160 ITX 黑色機箱

• 整機展示：

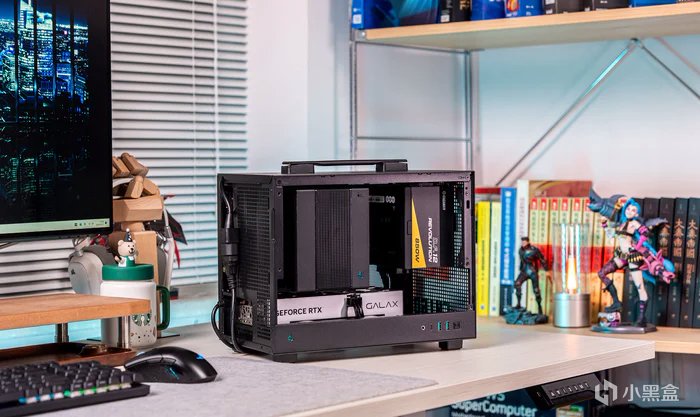

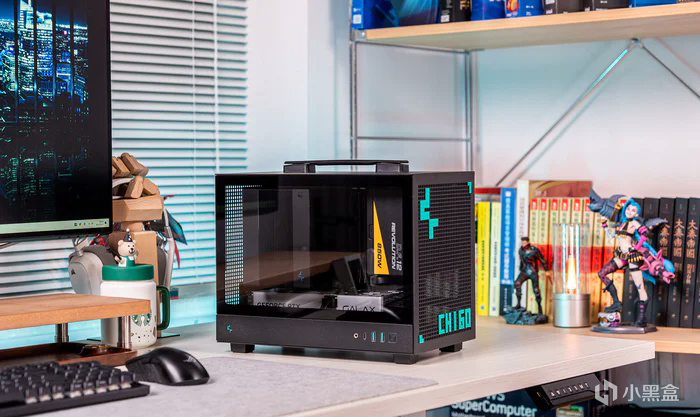

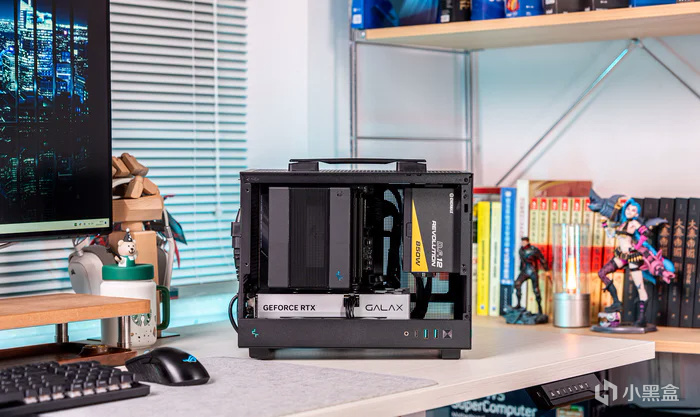

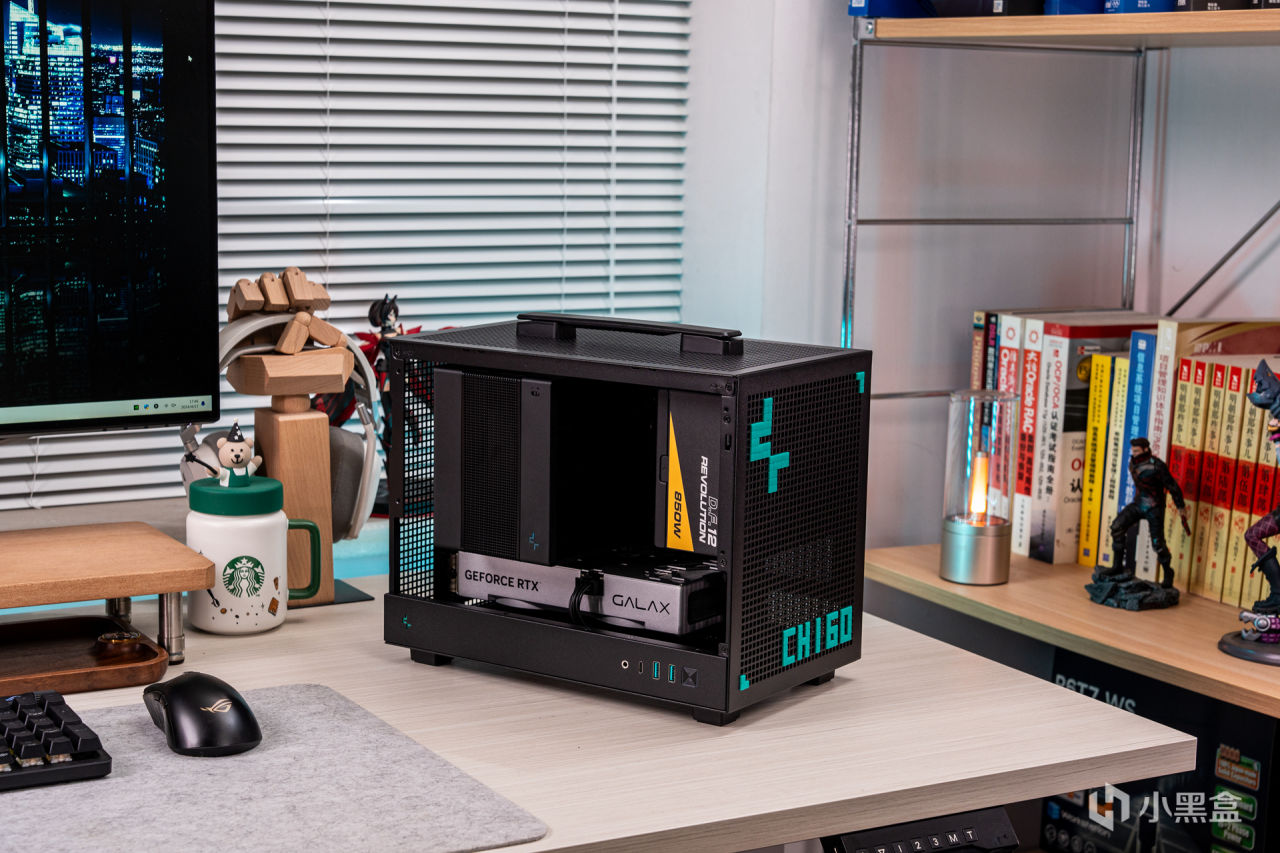

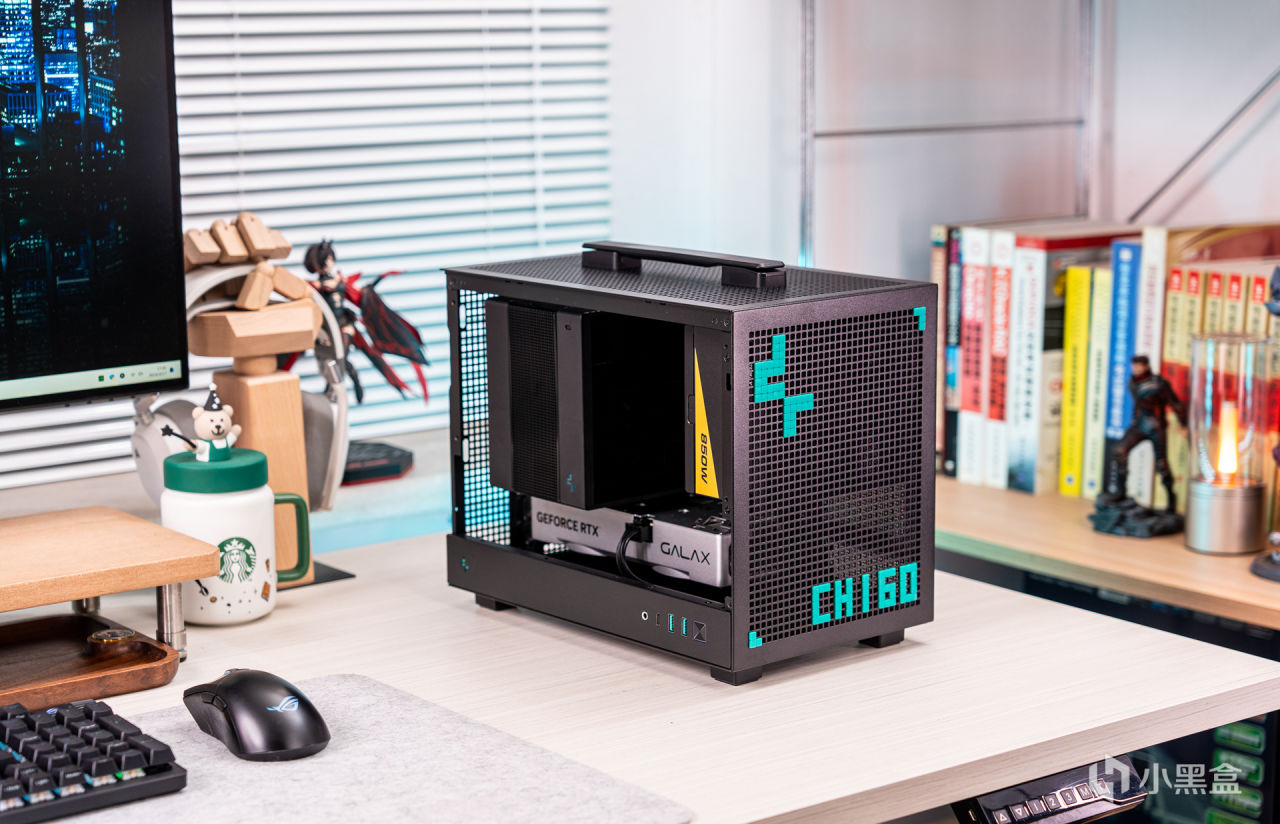

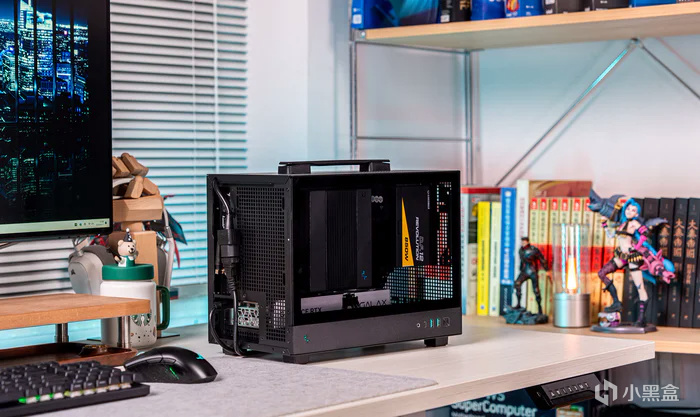

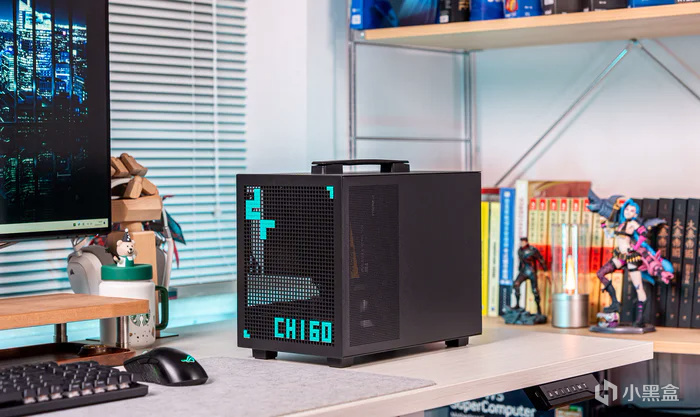

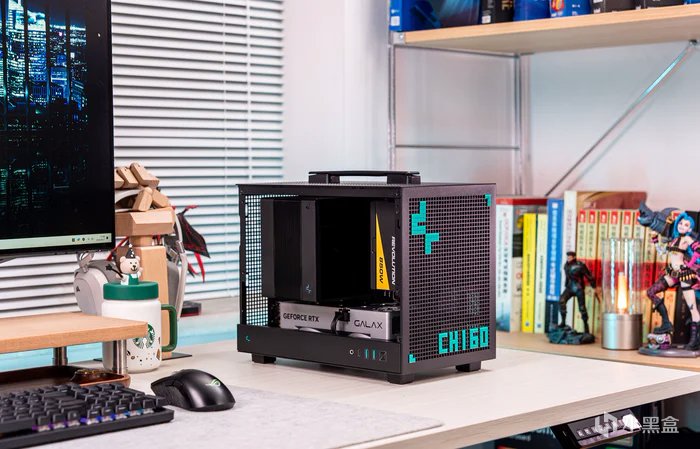

桌面展示

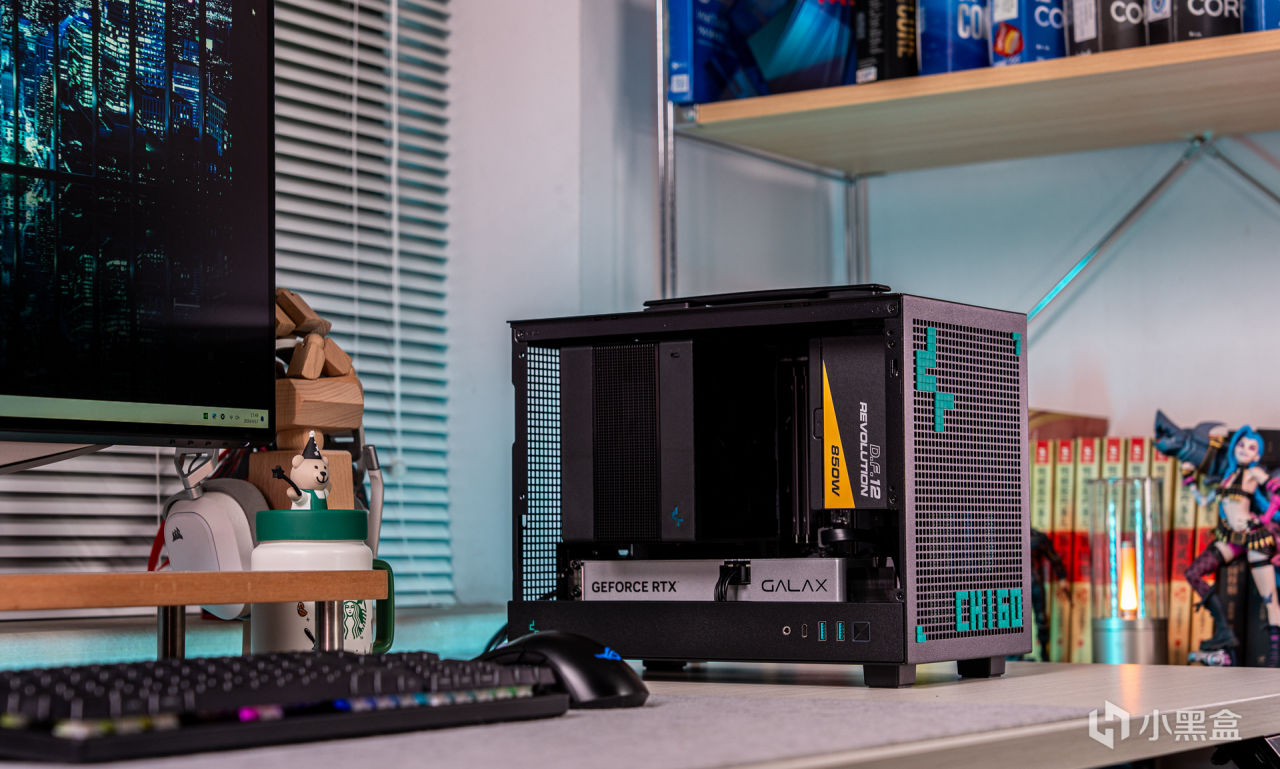

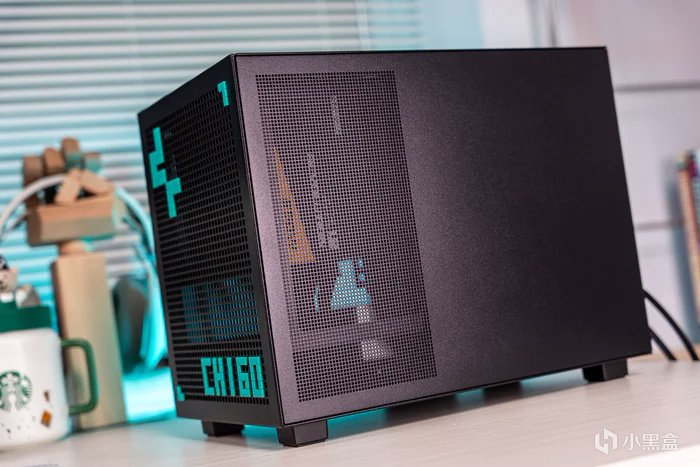

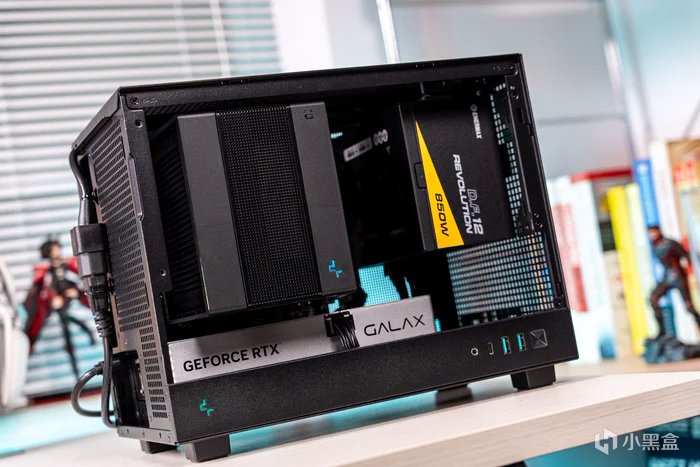

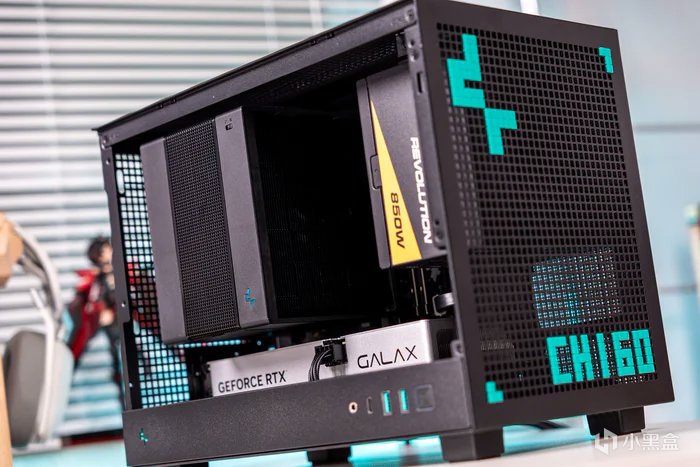

整機45°視角

整機45°視角

整機45°視角

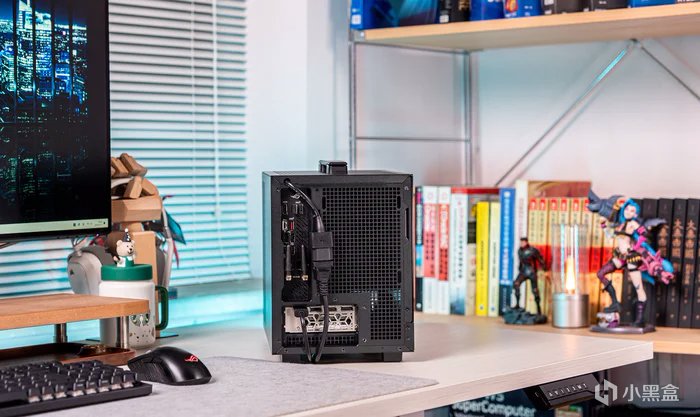

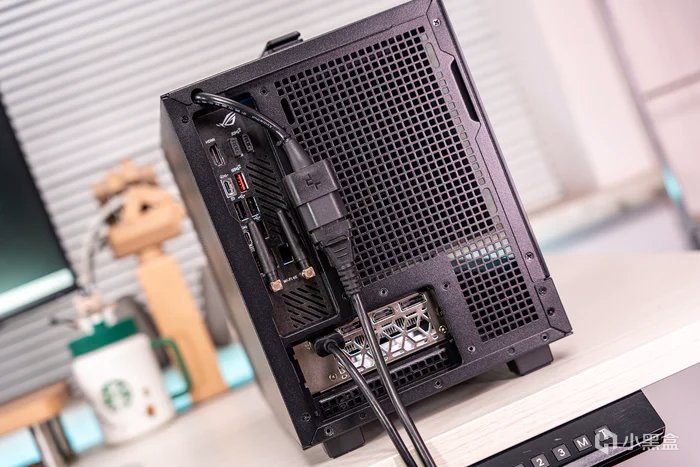

尾部的理線

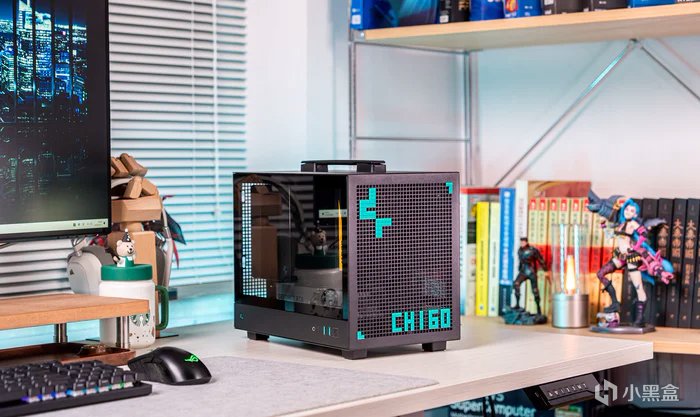

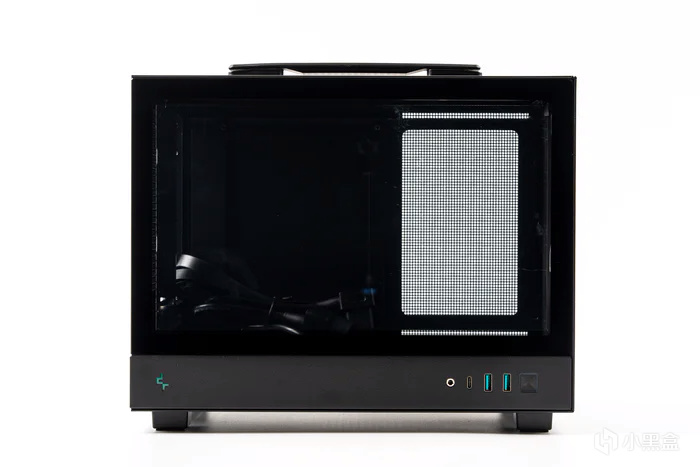

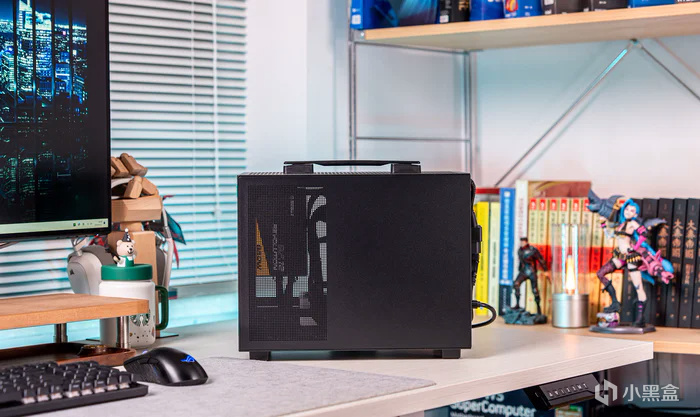

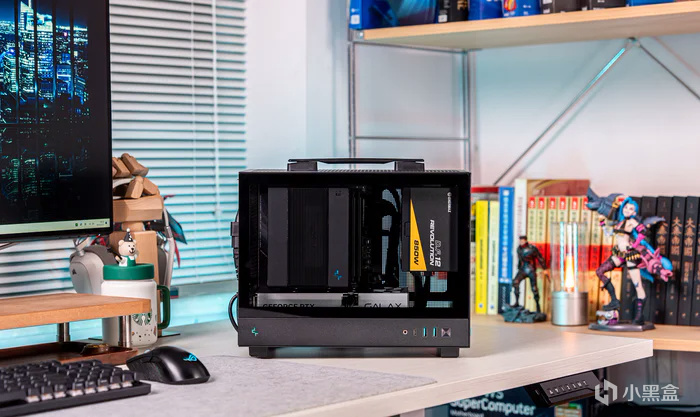

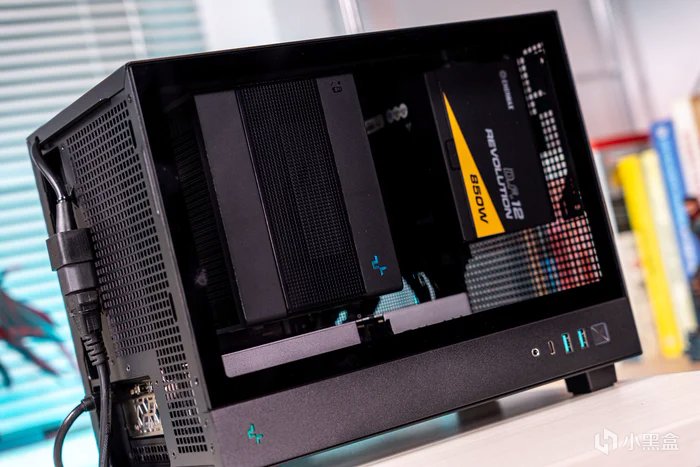

90°的正側面，全透鋼化玻璃很好的展示了內部

打開機箱側板

45°整機內部

45°整機內部

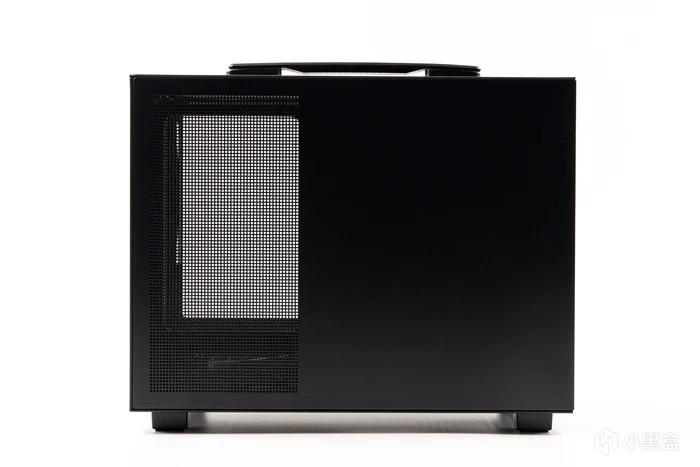

機箱的背板，前半側有部分MESH網面通風，哪怕電源進風口超背板也能良好的散熱

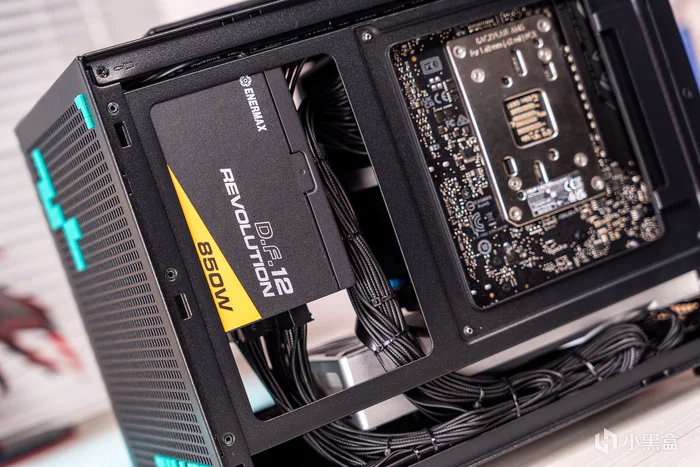

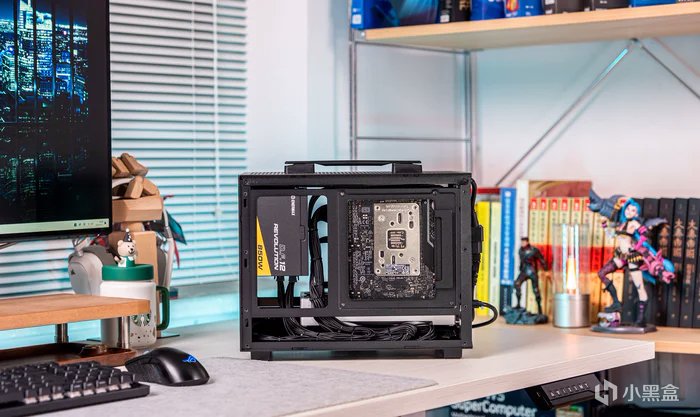

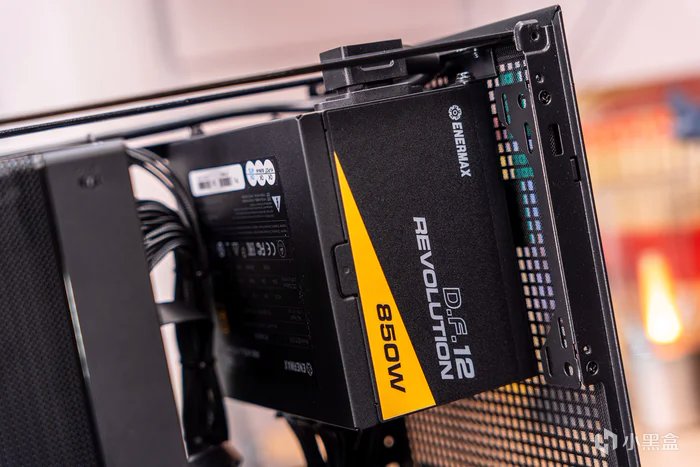

打開背板，可見ROG STRIX X670E-I的背面與安耐美的D.F.12  REVOLUTION 850W 電源

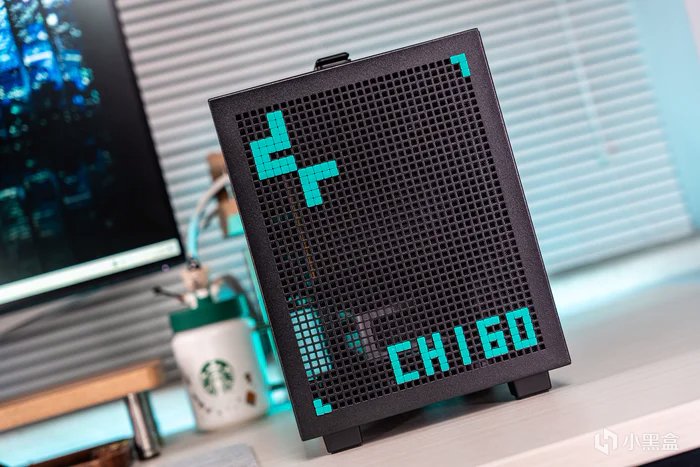

MESH前面板，通風無阻礙，內部也含有防塵網可阻擋灰塵，黑色機箱配置了白色和九州風神綠兩包像素塊，可在MESH網面任意DIY

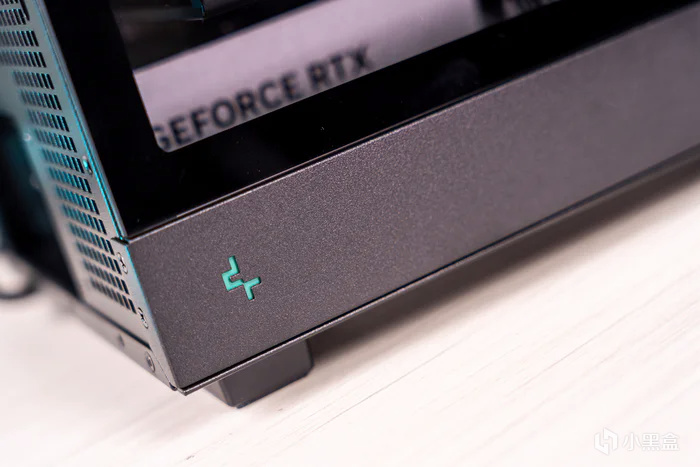

機箱左側鋼化玻璃面板下的九州風神新logo

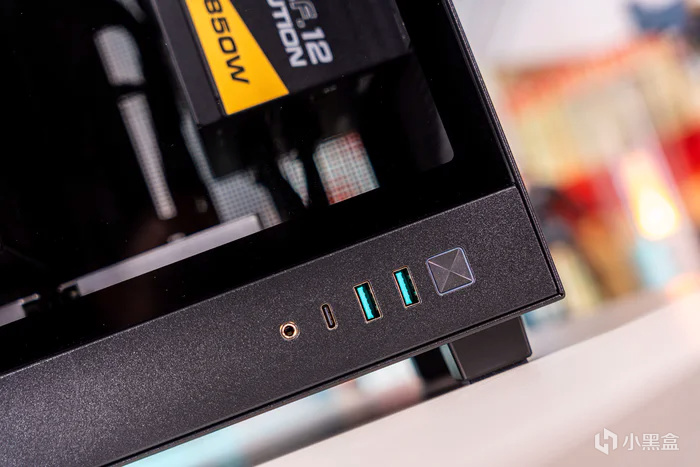

logo前面是前置IO，配置了音頻二合一、USB3 GEN2 TYPE-C、兩個USB3.0、開機鍵

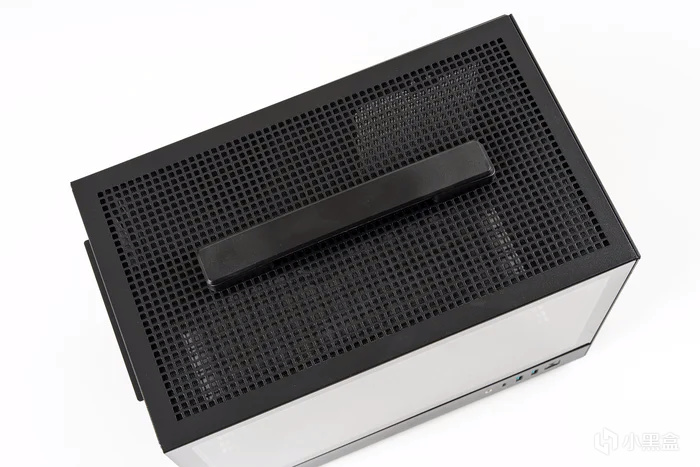

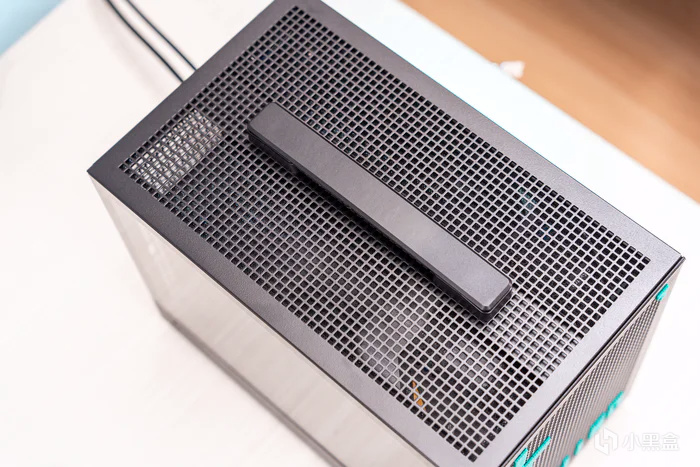

頂部的大面積MESH面板，不僅通風順暢，而且內部還有防塵網

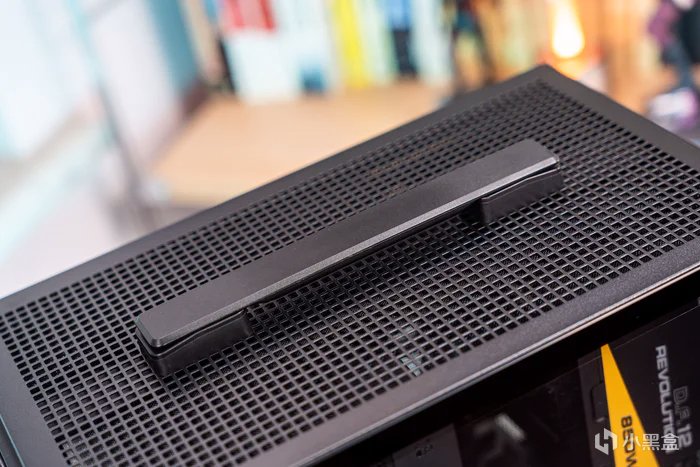

頂部的可切換位置把手，可承載整機讓人想走就走成爲了可能

背板的MESH網面

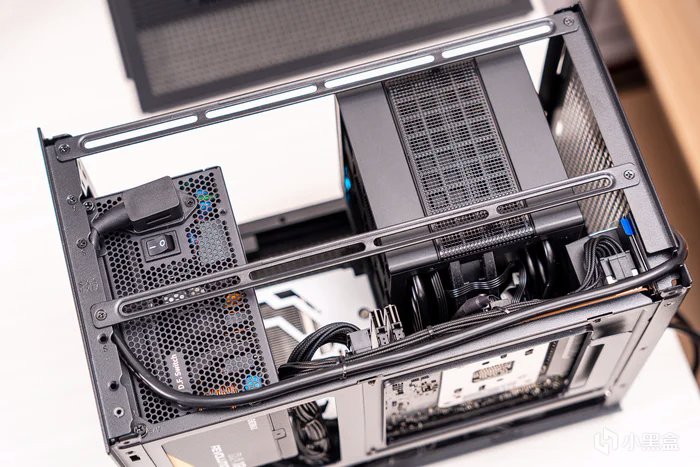

尾部的頂上一個前置電源延長線孔，出線之後正好在IO與風扇中間的兩個紮帶孔將延長線固定，也非常整齊。如果是強迫症患者要想更簡潔，可以找一根C13口彎頭電源線即可，不需要延長線

整機視角

華碩ROG STRIX X670E-I GAMING WIFI主板，低調的無光主板，頂級的ROG STRIX，10+2相 110A供電，X670E雙芯片組，雙USB4.0（Intel JHL 8540）、雙M.2含PCIE5.0M.2支持、FPS-II擴展卡、還有其獨立聲卡ROG STRIX HIVE with ESS QUAD DAC，相當強大

ROG STRIX X670E-I GAMING WIFI的背板，背部的接口也是配足了，而且爲了X670E雙芯片組還配置了小風扇散熱

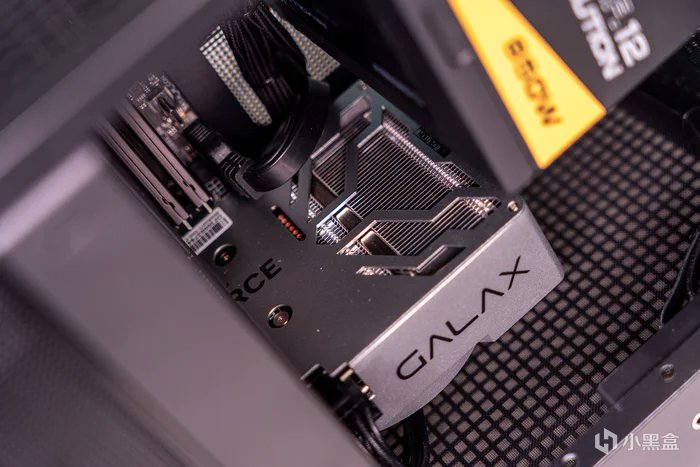

mini雙槽雙風扇的全金屬顯卡——影馳 GEFORCE RTX 4060 金屬大師 OC

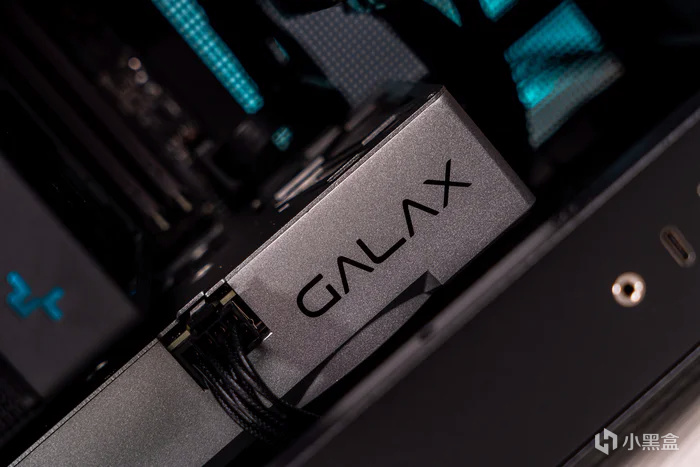

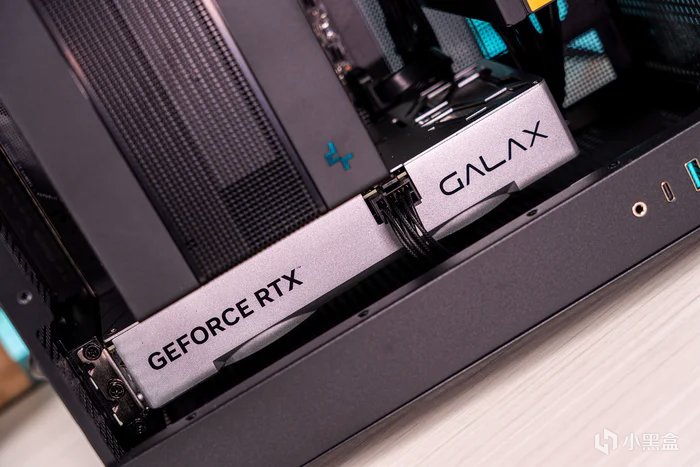

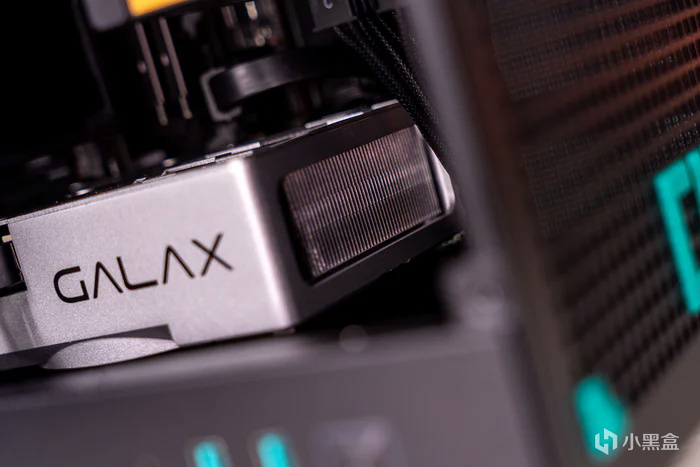

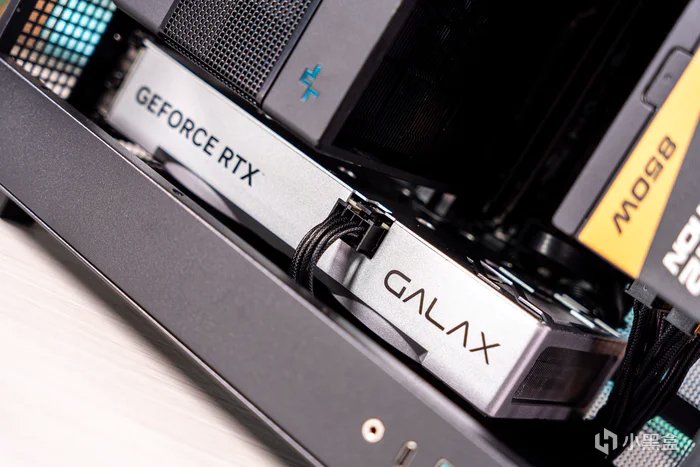

顯卡頂部的影馳logo”GALAX“

雖然是雙風扇的228mm長度，但是依然設計了顯卡尾端的貫穿通風，發熱小也一樣需要良好的散熱

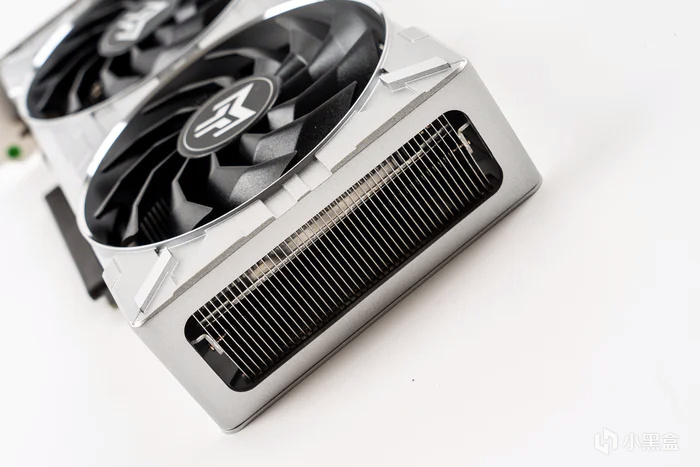

不僅貫穿通風，尾部直出也有通風設計，因爲4060金屬大師OC的顯卡散熱器片是豎向設計，並且顯卡頂部和底部是封閉的

全金屬封閉式的顯卡頂部

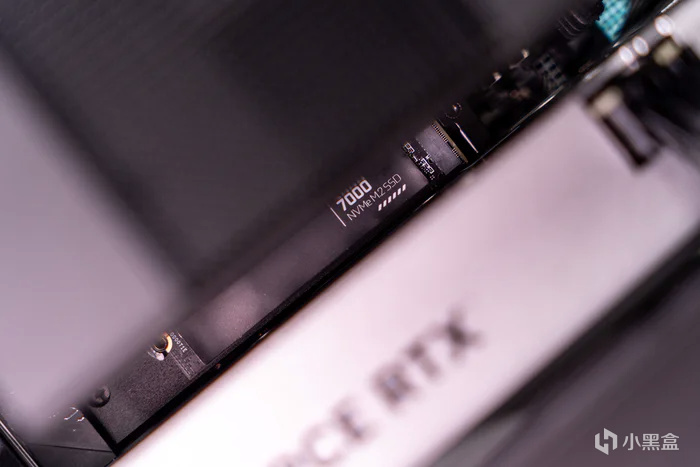

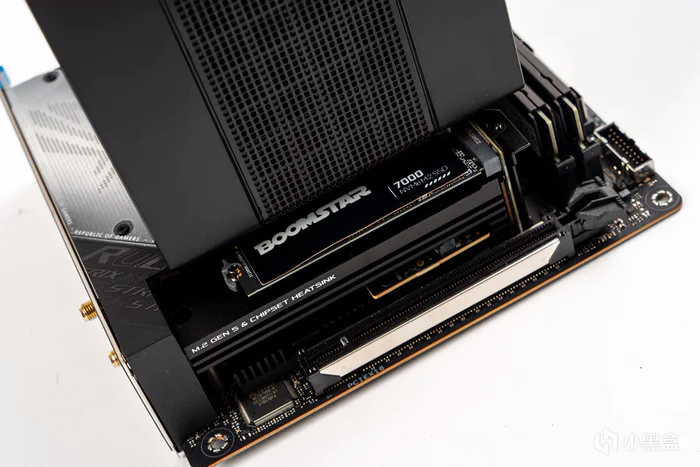

阿薩辛4S散熱器下的影馳固態硬盤星曜7000 Plus SSD

星曜7000 Plus SSD，它採用TSMC臺積電12nm製造的四通道主控PS5027-E27T，以及TLC閃存顆粒，因爲使用了新制程所以發熱低很多，只需要一片金屬散熱片即可滿足SSD的散熱需要

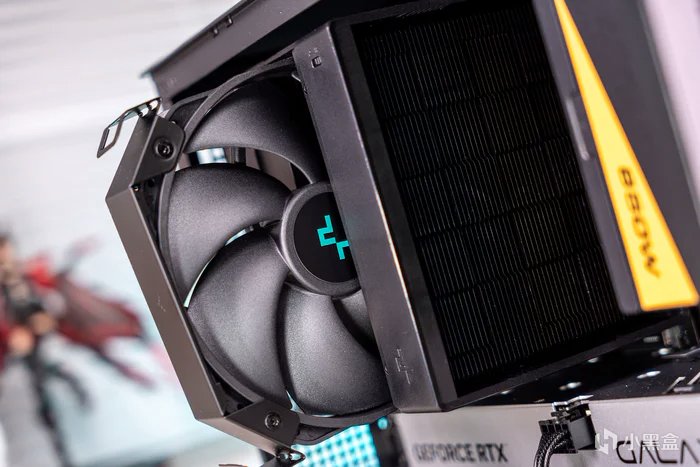

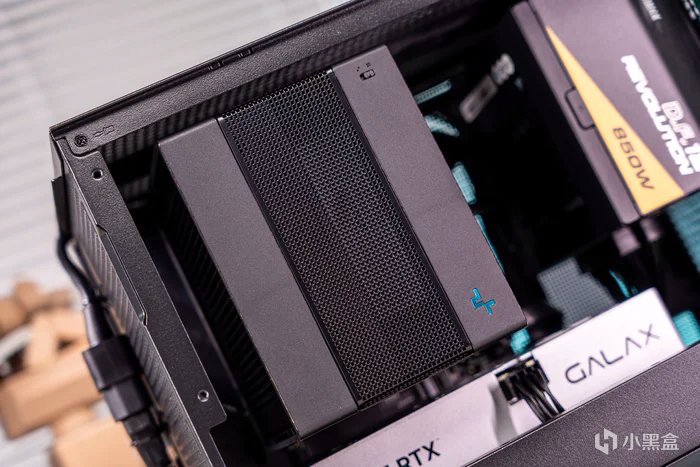

九州風神的阿薩辛4S散熱器，作爲阿薩辛4的迭代升級，只減去了一把尾部出風的12cm風扇，其餘依然是完全體，保持了雙塔設計和7根雙向恆定熱平衡熱管，以及雙模調速和250W的解熱能力，風扇依然有中置的14cm高性能風扇

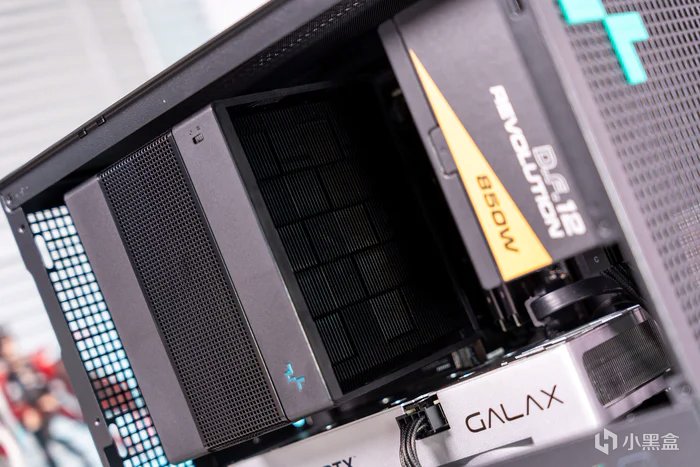

阿薩辛4S可謂CH160專屬搭配，風冷極限體

進風處的矩陣式鰭片組，可有效降噪和增加散熱效率

磁吸蓋板隱藏式設計的14cm風扇安裝，這把風扇型號爲DFr1402512CH，0.1A低電流設計，1700RPM下能達到79.1CFM、2.44mmAq

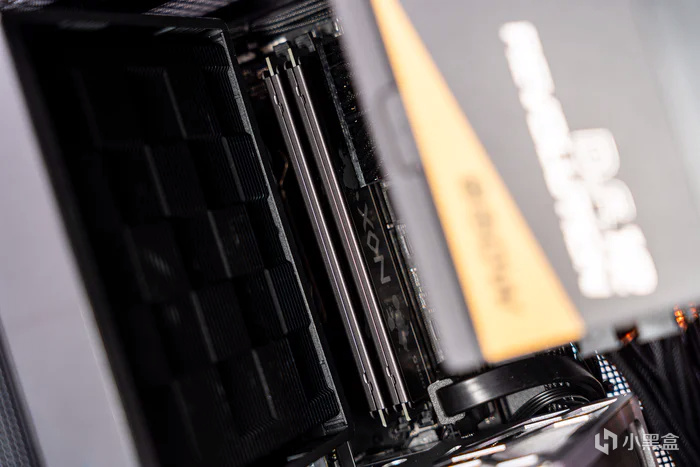

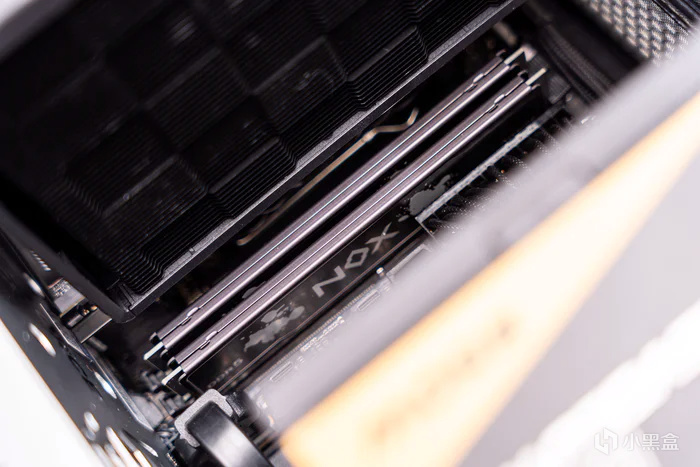

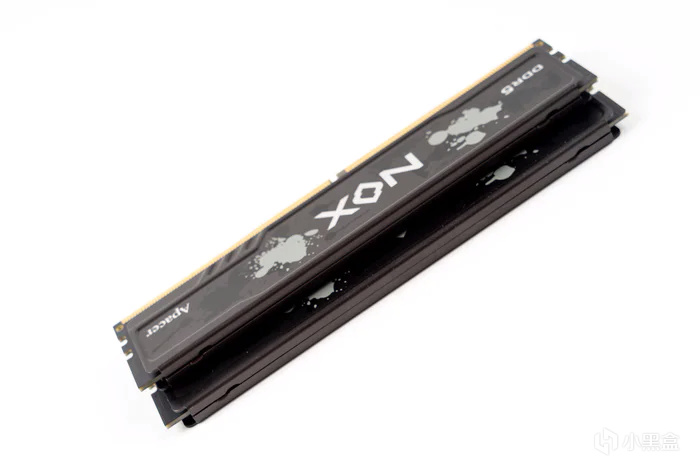

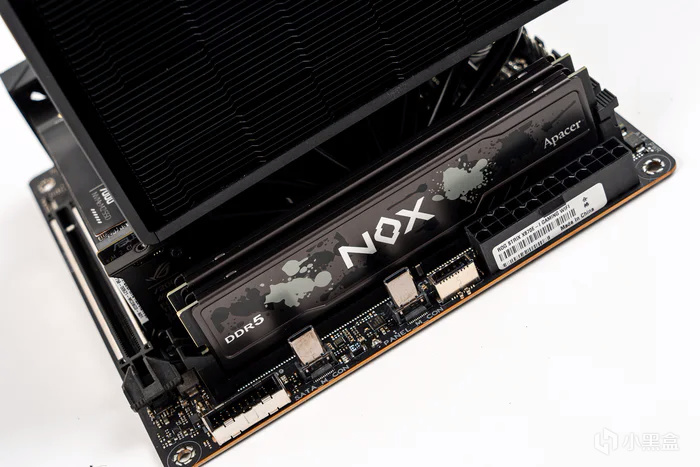

宇瞻的NOX暗黑女神馬甲內存，正好與整機無光相契合

它是宇瞻首款DDR5電競系列內存，在效能、容量、穩定性及能耗上都有顯著提升，這次用到的套條規格爲DDR5 6400  16G*2，時序C32-39-39-84，電壓1.4V

低調潑墨意向設計的內存，有點迷彩風格的裝飾

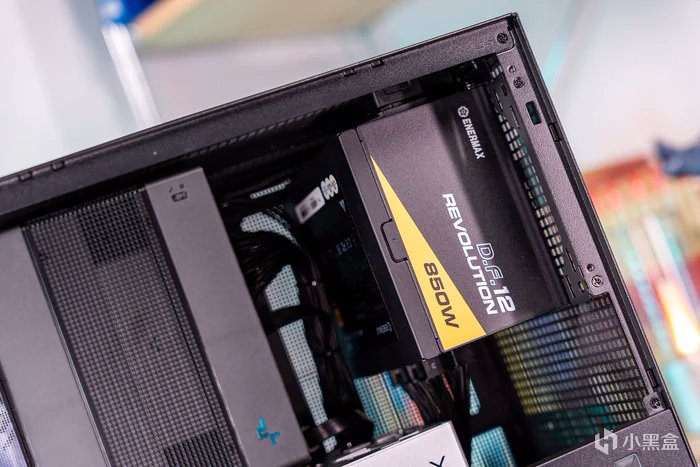

ITX機箱一般都使用SFX/SFX-L更適合，而此次使用了比125mm標準SFX-L長度更短的ATX電源——只有122mm長度的安耐美D.F.12  REVOLUTION 850W 金牌全模組 ATX3.1電源

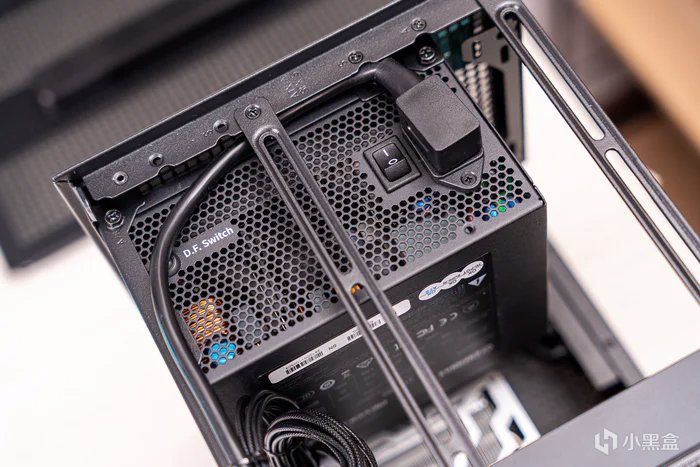

CH160的前置電源使用延長線，走線則比較簡單

機箱通過支架可在前面板或者背板處兩個方向都可以安裝

這122mm的安耐美D.F.12  REVOLUTION 850W真的相當短，但其配置完全不落下，ATX3.1標準制造並擁有原生12V-2X6供電接口、全日系電容、235%瞬時峯值、逆轉彈塵升級二代、80PLUS金牌效能認證和十年質保

而且這款電源還配置了相當柔軟的壓紋模組線，在CH160小機箱裏也能輕鬆走線

• 配件解析
• 華碩ROG STRIX X670E-I GAMING WIFI主板

作爲AM5平臺的iTX旗艦板，雖然ROG STRIX X670E-I不帶信仰燈，但我仍喜歡稱呼它爲“C9I”，因爲這款主板已經全面超越了曾經DTX結構的C8I，ZEN4的架構下更能體現其各個方面的特點所在

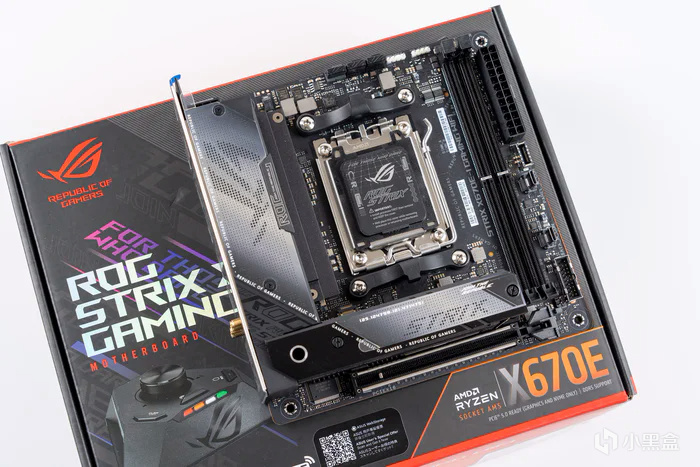

主板全貌，ROG STRIX X670E-I 居然能將X670E雙芯片組做到了一張小小的17x17的ITX主板內，而只是將M.2與芯片組做了個堆疊、聲卡做了外置、一張FPS-II擴展卡來擴展SATA和前置USB2.0口,10+2相 110A供電、獨立聲卡ROG STRIX HIVE with ESS QUAD DAC、雙M.2含PCIE5.0M.2支持和PCIE5.0顯卡插槽，還擁有雙USB4.0（Intel JHL 8540）

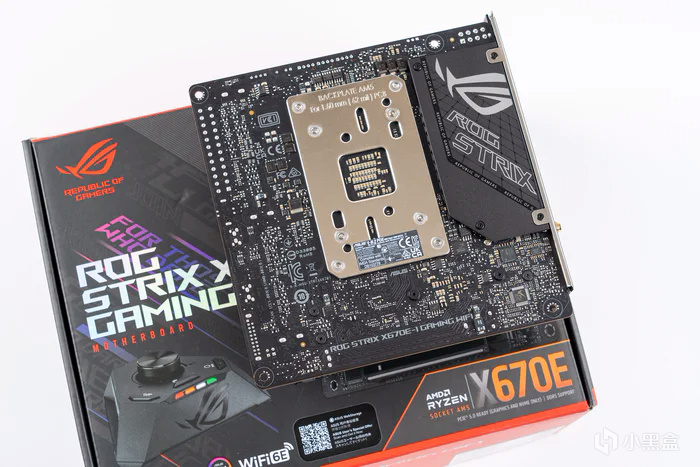

主板2盎司銅10層PCB板設計，背面也有帶大眼睛和ROG STRIX標的供電散熱片，畢竟這是10+2相110A供電全速跑起來應該溫度也不低，背面也沒有利用來擴展M.2，對背面的M.2安裝比較抓狂的同學會特別友好

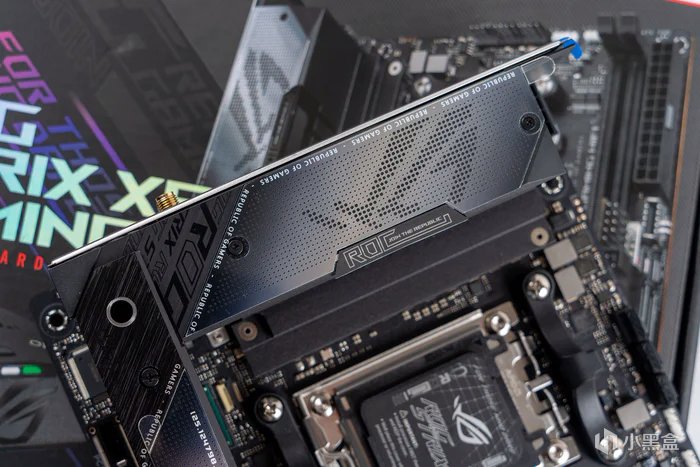

主板供電位置的散熱設計，內部帶了兩把小風扇不僅能對供電和芯片組散熱，也對M.2固態起到通風作用，畢竟現在的ITX安裝基本都是一體水冷，所以整個主板的冷卻確實需要靠主板自身解決了

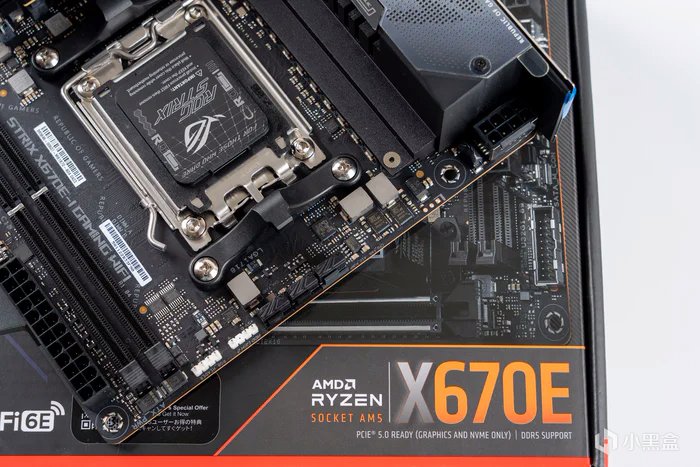

10+2相110A供電，這應該是目前ITX規格的巔峯設計了，並且還是10層PCB和高品質合金電感、耐用固態電容

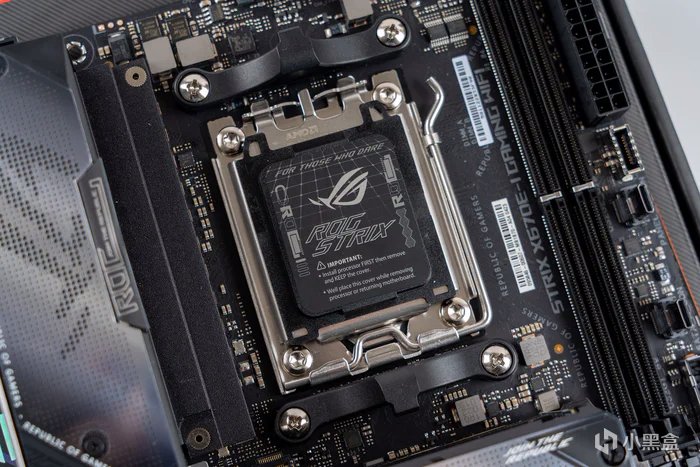

AM5接口，下半年新銳龍又要來了，AMD又能支持下一代的接口

主板頂部的一些RGB接口和風扇口，風扇口還配有保護帽防止短路和灰塵，旁邊的8Pin ProCool II搞強度供電接口用來承載7950X的大功率輸出

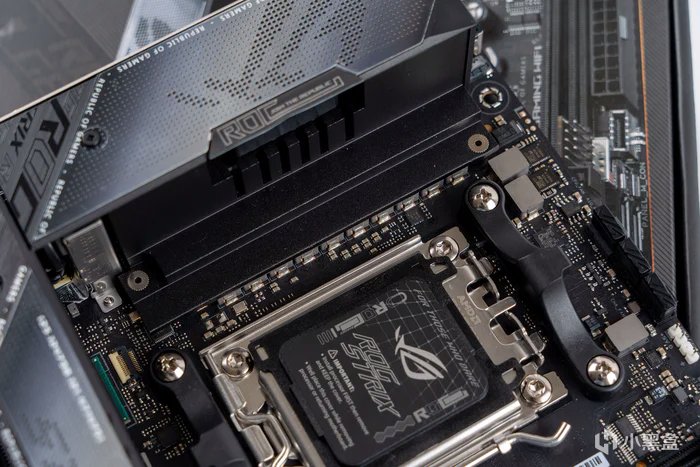

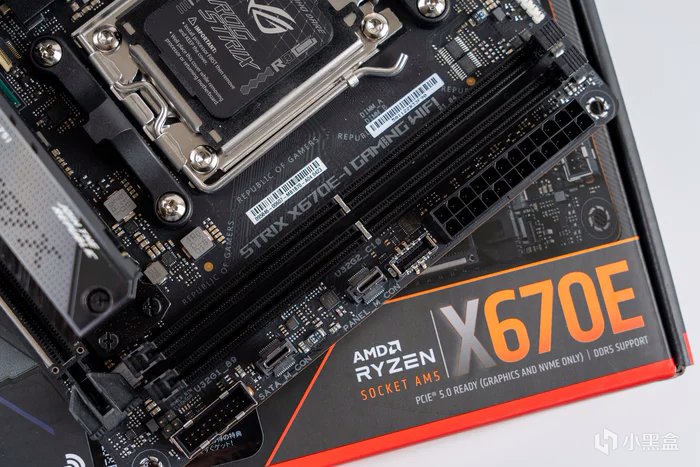

單邊卡扣設計的雙DDR5內存插槽，對於ZEN4來說新的BIOS已經可以較好得支持高頻DDR5內存了，當然內存性能與intel平臺還是有些差距

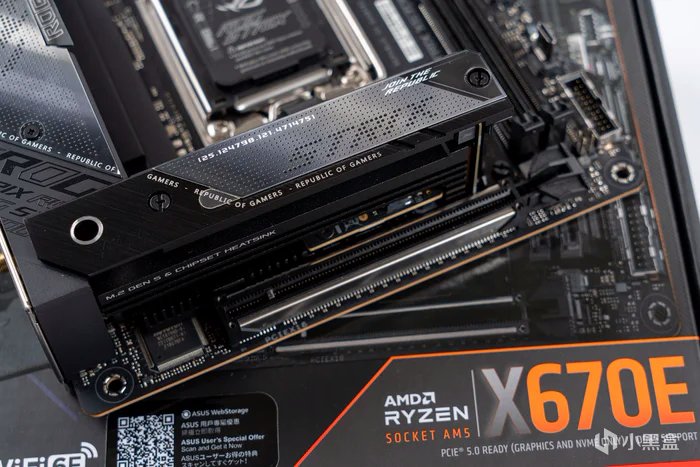

PCIE5.0的顯卡插槽，前面是雙M.2位，頂部支持PCIE5.0的M.2，中間支持PCIE4.0的M.2，底部是X670E芯片組，供電處的兩把小風扇其中一把正好對着M.2位置吹來增強芯片組與M.2的散熱

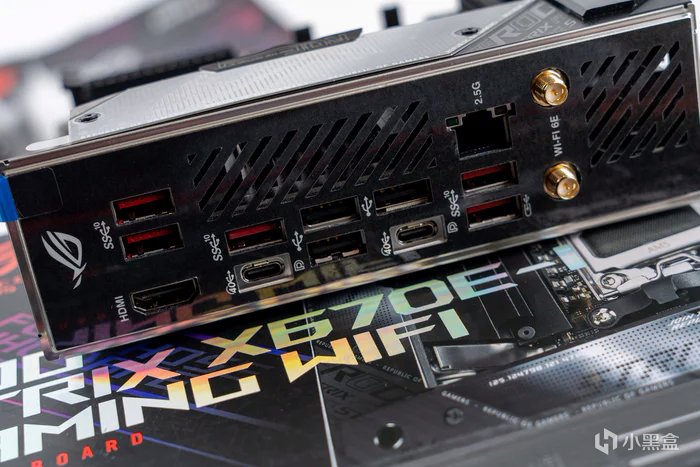

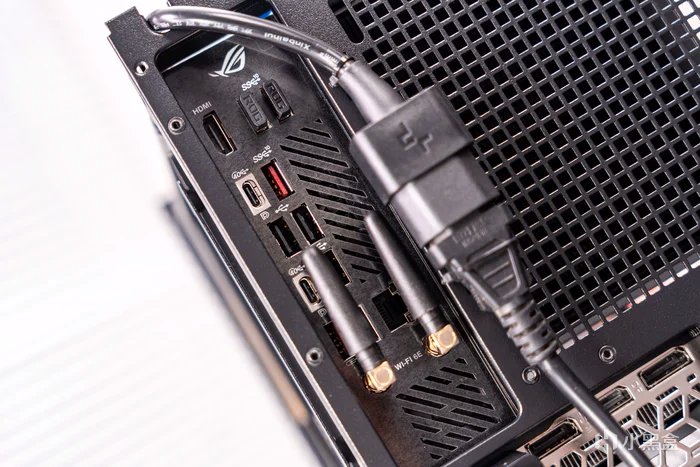

主板背面的接口，一個長方形和一個正方形的鏤空是兩個風扇的風口，接口除了常規USB3.0和集顯HDMI以及2.5G網卡、WIFI6E接口外，還有配置了兩個可支持8K顯示器的40Gbps的USB4.0接口

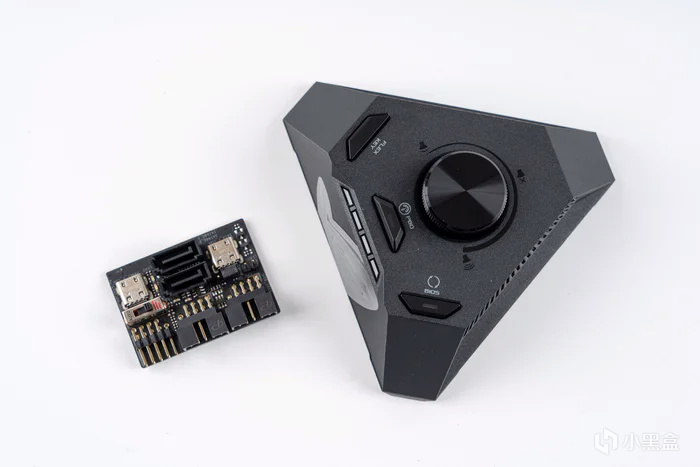

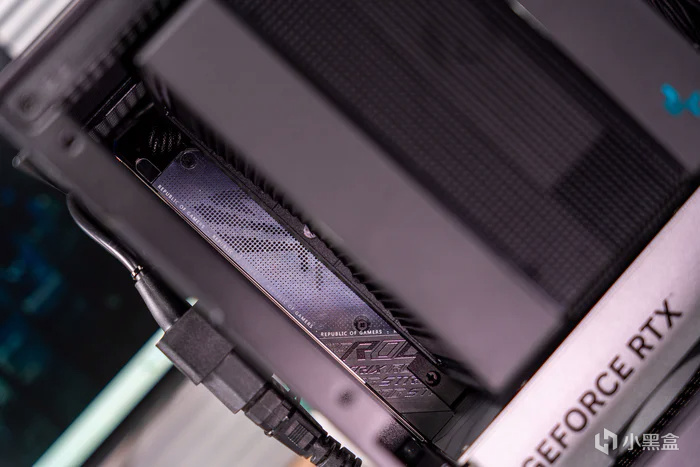

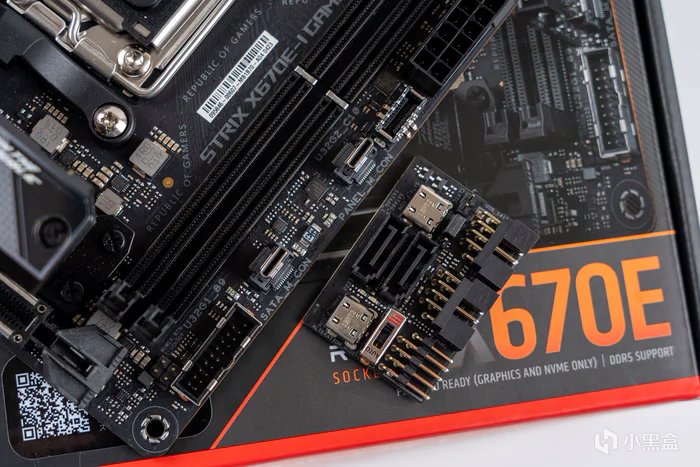

ROG FPS-II擴展卡，通過兩個type-C口來擴展兩個SATA和兩個前置USB2.0，同時還帶有PCIE切換開關方便使用低階顯卡延長線的用戶。同時主板上本身帶有一個前置USB3.0和一個type-C口

ROG STRIX HIVE，不僅帶音量調節和音頻接口外還帶USB和type-C口，更強大的是還帶BIOS一鍵升級按鈕、FLEXKEY按鈕、EZ模式PBO按鈕和Q-LED故障診斷燈。雖然說主板太小規格太強大才讓聲卡獨立出去，但是聲卡獨立之後另一個非常重要的好處就是對聲音的電磁干擾也小了

• 宇瞻（Apacer）NOX暗黑馬甲  DDR5 6400 （16Gx2）套裝

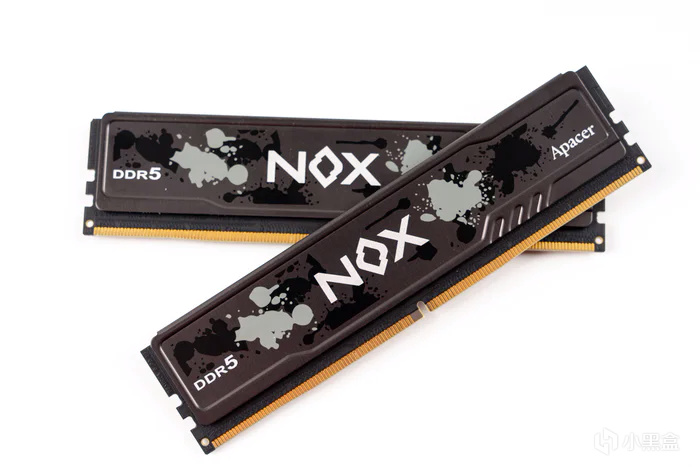

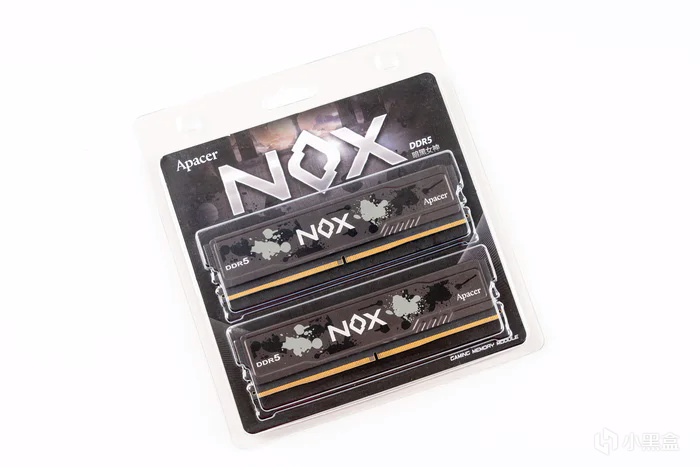

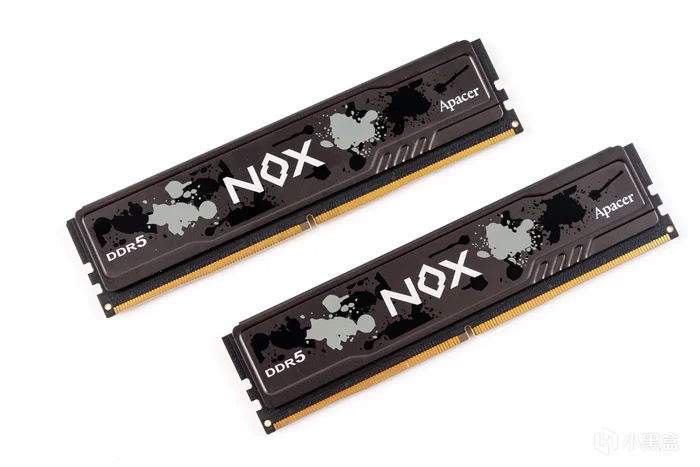

內存是來自宇瞻的無光內存——NOX暗黑馬甲

NOX暗黑馬甲爲宇瞻首款DDR5電競系列內存，在效能、容量、穩定性及能耗上都有顯著提升

迷彩風格的低調潑墨意向，這一套條規格爲DDR5 6400  16G*2，時序C32-39-39-84,電壓1.4V，並且採用的是海力士A-DIE顆粒超頻能力不俗

NOX暗黑馬甲做了通體全鋁合金的馬甲包裹，頂部簡單修飾，實用爲主

• 影馳（Galax） GeForce RTX 4060 金屬大師 OC

顯卡採用了影馳的Geforce RTX 4060 金屬大師 OC ，一如既往的銀灰色包裝和3年質保和個人送保標籤、METALTOP金屬大師logo、英偉達綠色GEFORCE RTX 4060 logo，中間則是大大的金屬大師的logo。而4060採用的是Ada Lovelace架構的AD107-400核心，臺積電的TSMC 4N工藝，其CUDA處理器數量爲3072，採用了128bit 8GB GDDR6顯存

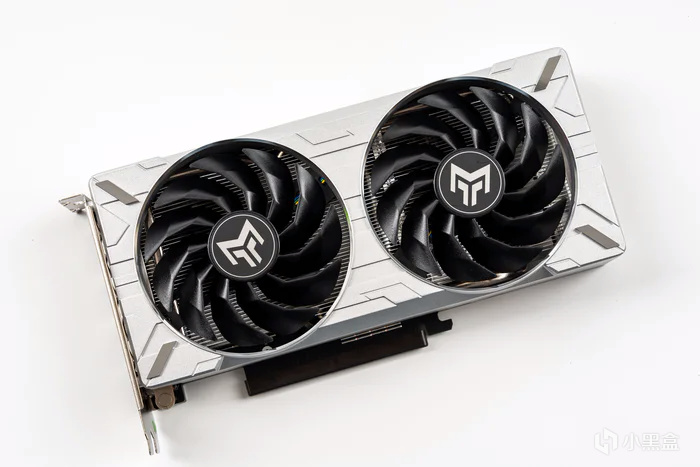

顯卡本體，一體壓鑄鋁合金的上蓋，以宇宙魔方爲靈感，採用不規則的線條呈現，極具美感和科幻感，也真的是比較可愛的尺寸，尺寸上只有240*128*42mm（含擋板）、228*123*41mm（不含擋板），這個尺寸的顯卡兼容性就非常好了

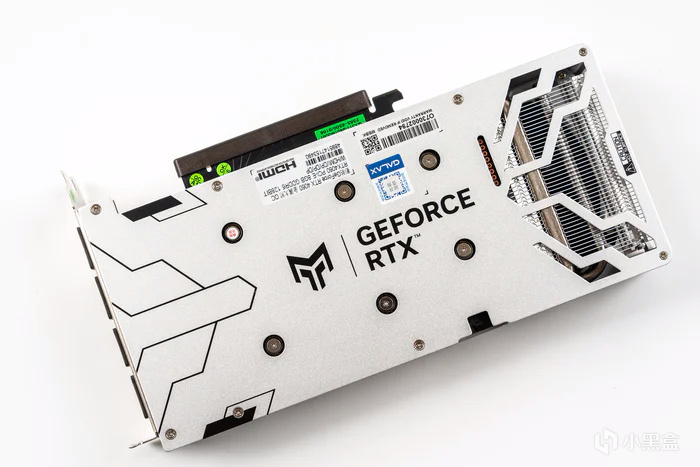

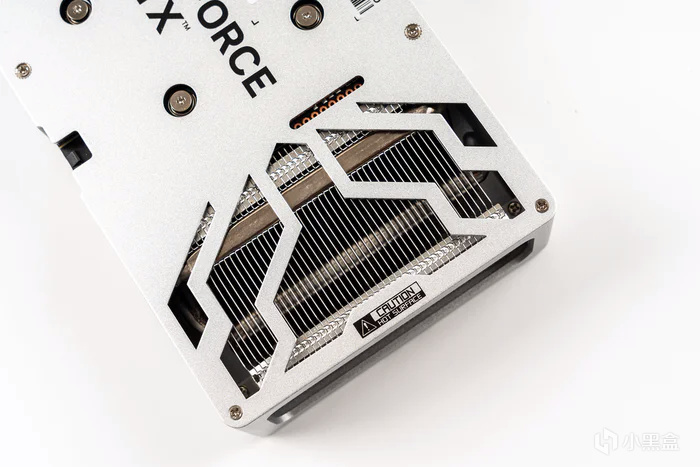

顯卡的背板也依然是鋁合金設計，尾部一段鏤空散熱，中間是一個金屬大師的logo和GEFORCE RTX

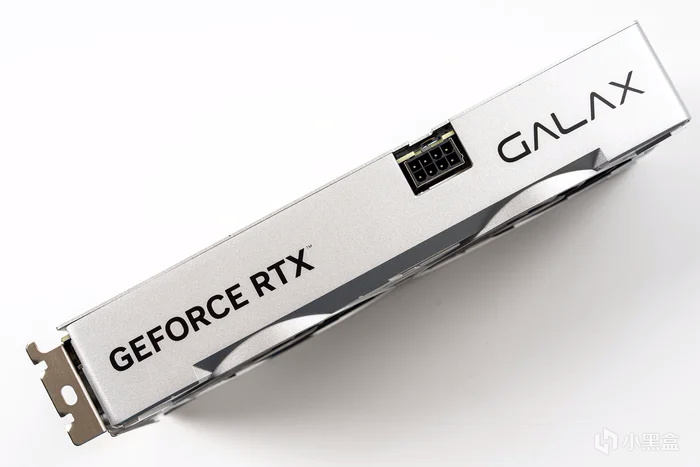

顯卡的頂部爲封閉式設計，只露出了一個單8P顯卡接口，頂部只有GEFORCE RTX和GALAX兩個LOGO，採用CNC高光兩邊、金屬拉絲、霧面等多種工藝打造

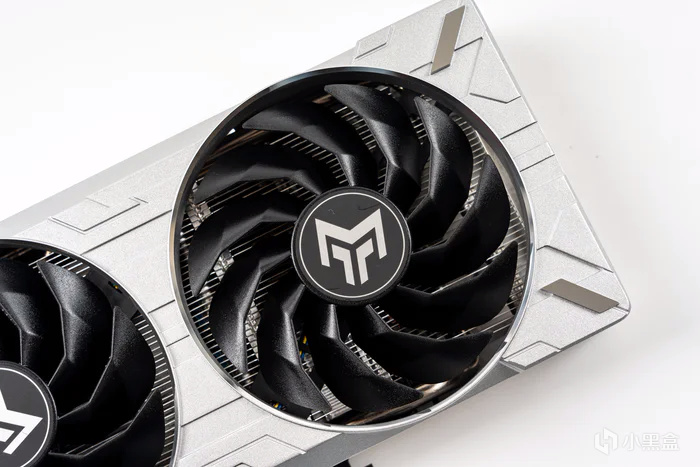

全新一代寒光星散熱系統，依然保持了金屬大師的硬朗風格,在這款4060金屬大師上配備了2 個直徑 92mm、厚度 20mm 的高規格風扇，每個風扇擁有11片靜霜扇葉，可以實現更高風壓更大風量並支持智能啓停

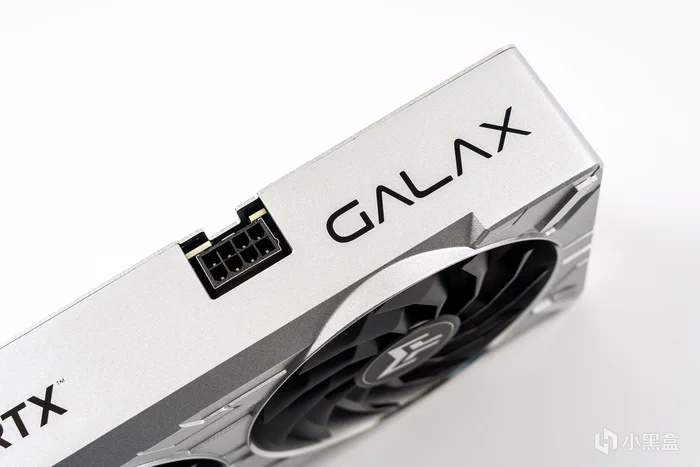

顯卡頂部的影馳品牌logo“GALAX”。由於顯卡TGP功耗只有115W（MAX130W），所以只需要一個8Pin顯卡供電就可以滿足

散熱器尾部的散熱鰭片，這款寒光星散熱系統採用2根6mm鍍鎳複合熱管和大面積高效能均熱板和鰭片、迴流焊接工藝，以及金屬大師傳承的金屬外殼

尾部的鰭片也有通風設計

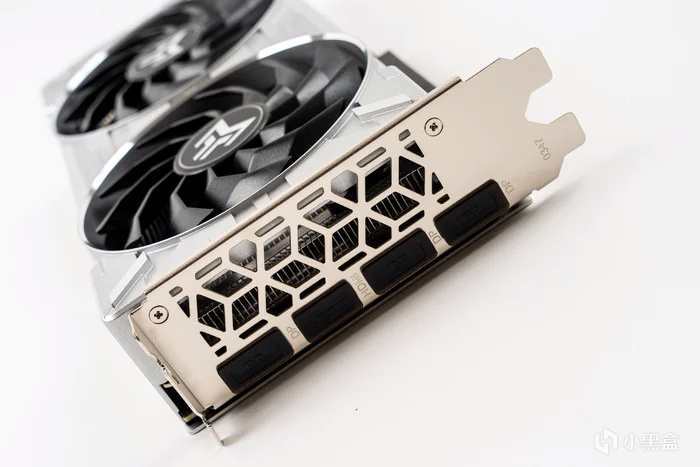

標準的40系雙槽擋板，內部的壓鑄件、背板採用聯動設計，不僅增加顯卡的防護能力，防止 PCB 變行，還可以輔助散熱，加快熱量傳導，可以看到這款顯卡沒有采用頂部和底部通風設計，而是顯卡擋板與顯卡尾部的雙向出風，後面的拆解中會看到這款顯卡的鰭片是使用橫向設計的用意

• 影馳 （GALAX） 星曜7000 Plus 1T SSD

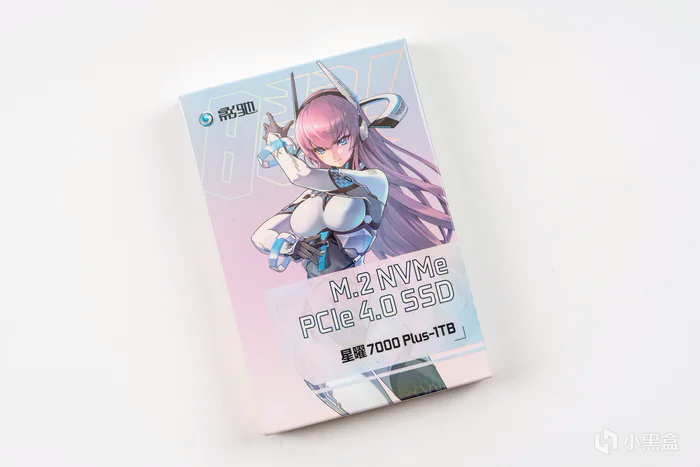

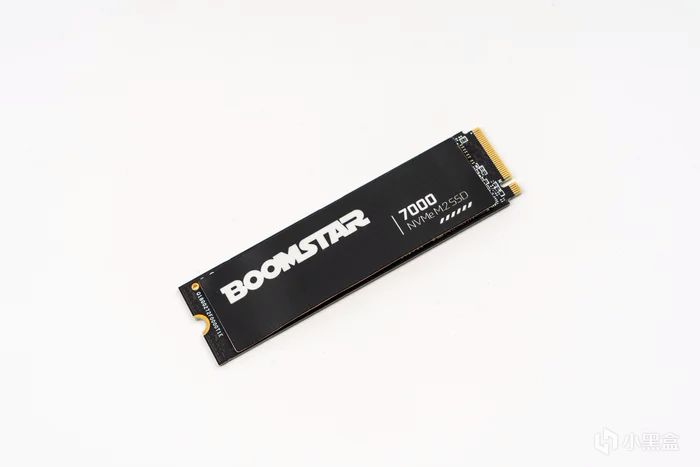

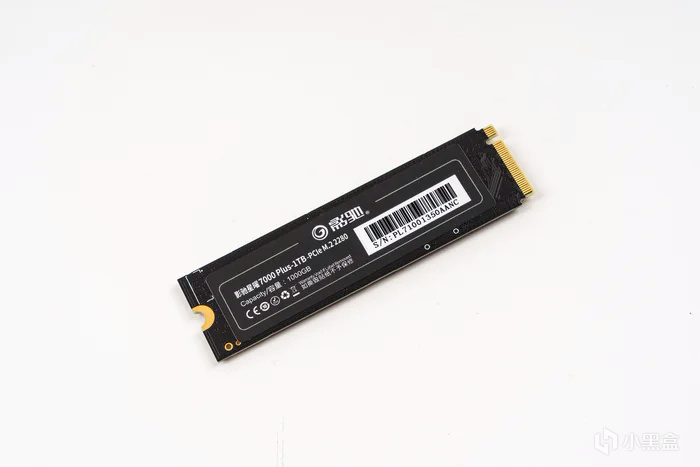

這次使用的固態硬盤是來自影馳的主流PCIe 4.0 SSD：星曜7000 Plus SSD。它的產品標稱順序讀寫速度就分別達到了7000MB/s、6000MB/s，就如同它的名字一樣。其主控爲羣聯PS5027-E27T，並且採用的TLC顆粒。

PS5027-E27T是一款專門爲遊戲PC、以及像PS5這樣的遊戲主機打造的主控芯片，它由TSMC臺積電12nm生產工藝製造，基於單處理器架構，內置32bit微控制器，支持NVMe 1.4協議，是一款無獨立緩存型的四通道主控

羣聯PS5027-E27T主控最大的升級之處在於它還支持搭配Toggle 5.0或ONFi 5.0接口的3D TLC NAND、3D QLC NAND的閃存，其支持的閃存接口傳輸速率最高可達3600MT/s

• 安耐美（Enermax）D.F.12  REVOLUTION 850W 金牌全模組 ATX3.1電源

122*150*86mm的長寬高，現階段大部分ATX電源還停留在以140mm短機身爲小巧賣點的時候，安耐美這款D.F.12  REVOLUTION新款電源只有122mm的短身，作爲對比SFX-L的尺寸爲125*125*63.5mm，是的，已經比SFX-L都要短了。雖然強調了D.F.12  REVOLUTION的短身材，但其他參數性能方面更不含糊，ATX3.1標準制造、原生12V-2X6供電接口、PCIE5.1標準支持600W輸出，全日系三大品牌105度高品質電容、235%瞬時峯值功率高於intelATX3.1的200%標準、逆轉彈塵升級二代、80PLUS金牌效能認證、2%負載效率≥70%、十年質保，其實大部分高端電源所擁有的功能也都不缺失

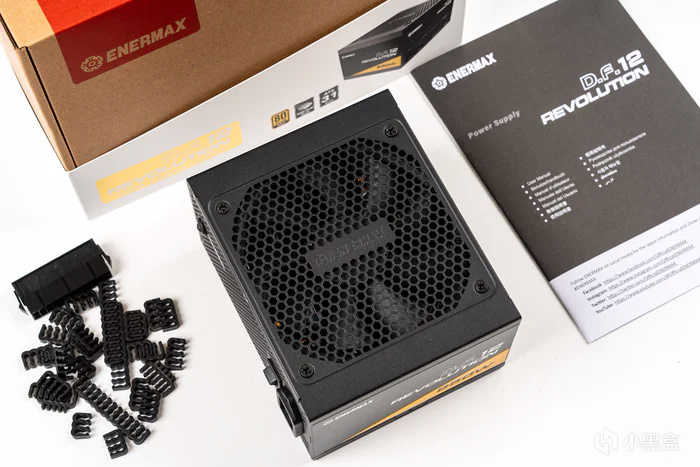

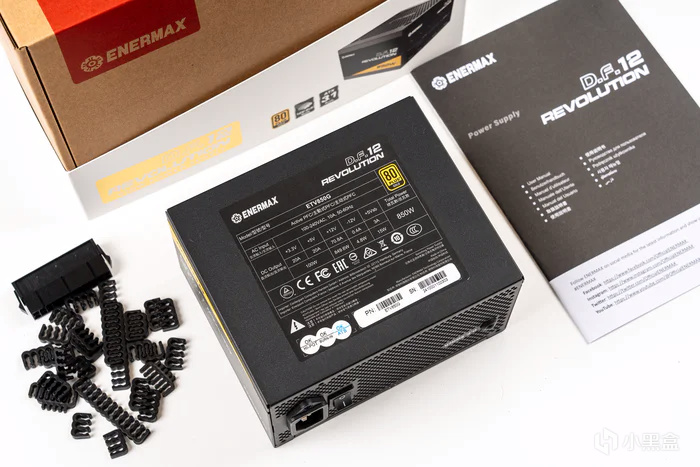

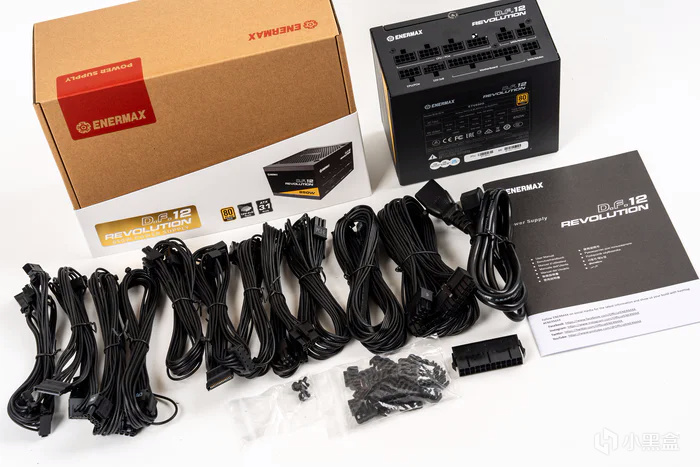

安耐美D.F.12  REVOLUTION 850的全家福，除了電源本體外，還有一整套柔軟的PVC壓紋模組線，27個理線梳、說明書、安裝螺絲，以及一個電源檢測器

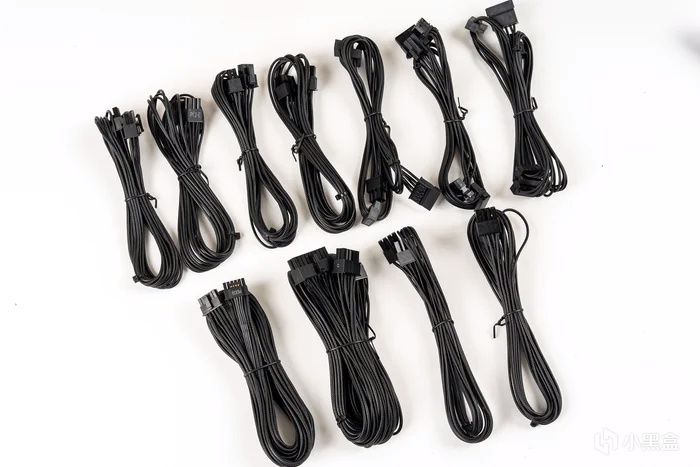

PVC壓紋工藝的全模組線，細緻如編織質感，更軟更好走線，哪怕在這CH160小機箱裏也能得心應手，不需要浪費定製線

電源的進風口，內部使用了九葉設計的115mm大扇面雙滾珠風扇，耐久和穩定風量等都有所保障，且電源支持ECO智能溫控，溫度感測+負載控制雙重散熱機制

電源的銘牌，上面標註了該款電源的所有參數和多國認證信息，其型號爲ETV850G，其中+3.3v、+5v可提供20A電流共計100W輸出，+12V可提供70.8A共計849.6W的輸出

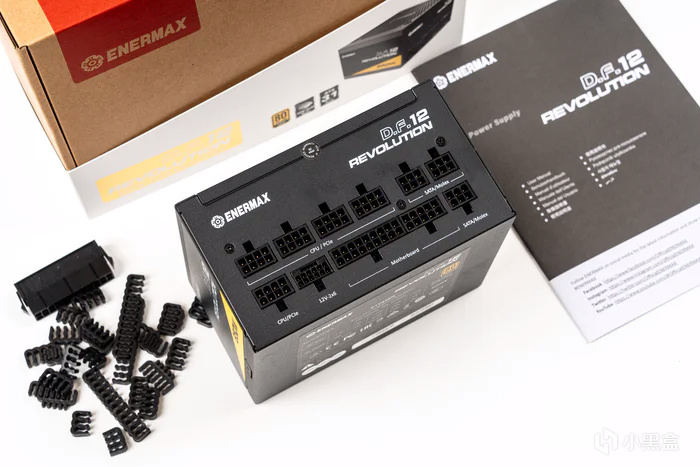

電源的全模組接口一側，提供了一組主板、3組SATA/MOLEX、5組CPU/PCIE、1組12V-2X6，原生的PCIE5.1 12V-2X6接口提供高達55A的持續電流，可承載高達600W的輸出，並且新接口比12VHPWR接口更安全和穩定可靠

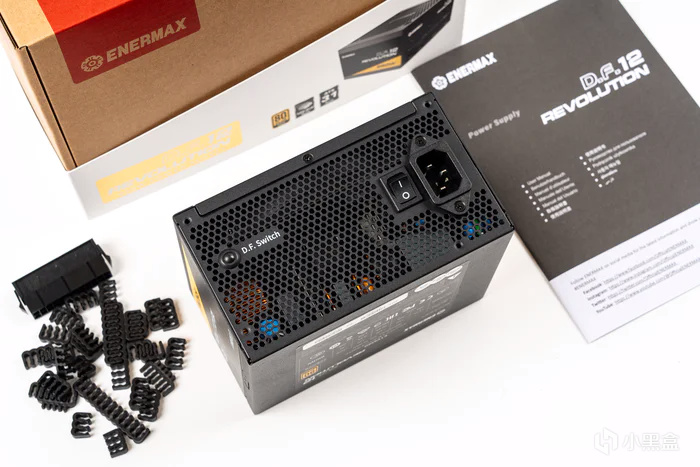

電源的出風口一側，標準的電源接口和開關，左邊的按鈕爲D.F.SWITCH，爲新升級的二代逆轉彈塵技術，默認風扇啓動前15秒高速逆轉，並可以在運行過程中一鍵隨時逆轉15秒後順轉，這樣可保持風扇及電源內部極少得積灰，畢竟灰塵是PC電源最大的壽命障礙

• 九州風神（DEEPCOOL）阿薩辛4S  黑色雙塔風冷7熱管散熱器

CH160支持最大172的散熱，使用了九州風神的164mm高度的阿薩辛4S風冷散熱器，它使用了7熱管雙塔設計，具有雙向恆定熱平衡熱管與250W解熱能力，中置一把14cm風扇，使用了三相六級PWM電機和FDB液態軸承，並且爲純黑散熱本體設計

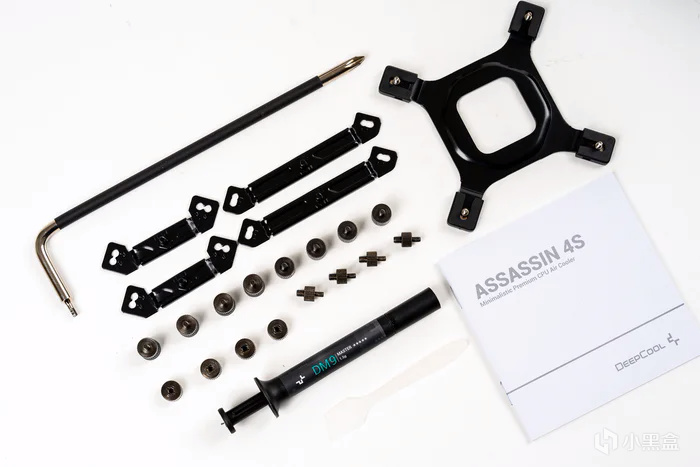

全黑散熱配上全黑扣具，標配intel LGA20XX/1700/1200/115X和AMD AM4/AM5扣具外，還有高品質螺絲刀和九州風神DM9大師級導熱硅脂

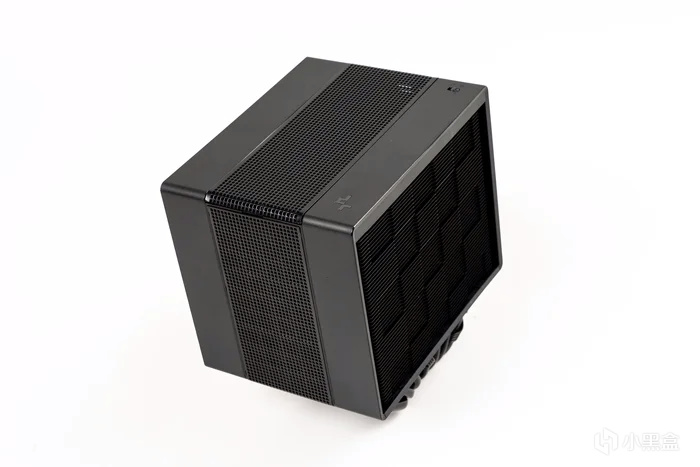

散熱器本體，1380g的重量相當沉甸甸

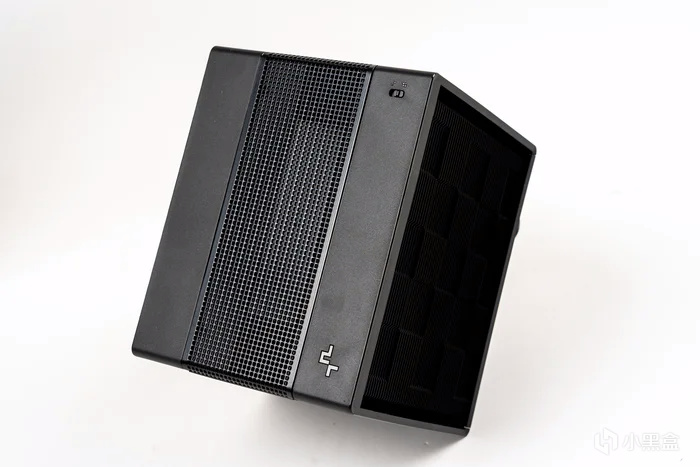

散熱器採用規整的方體設計，雙塔中間的風扇位採用磁吸頂蓋設計，渾然一體並巧妙得將風扇作了隱藏，並且散熱器頂部右邊上面一個風扇調速開關，這兩檔可在1700RPM/1350RPM之間切換，下面一個九州風神帶LED燈的logo

散熱器的內存一側的進風處，採用矩陣式鰭片組設計可有效降噪和增加散熱效率

散熱器出風一側的散熱本體鰭片鋸齒狀設計，對於散熱與噪音抑制都有比較好的作用

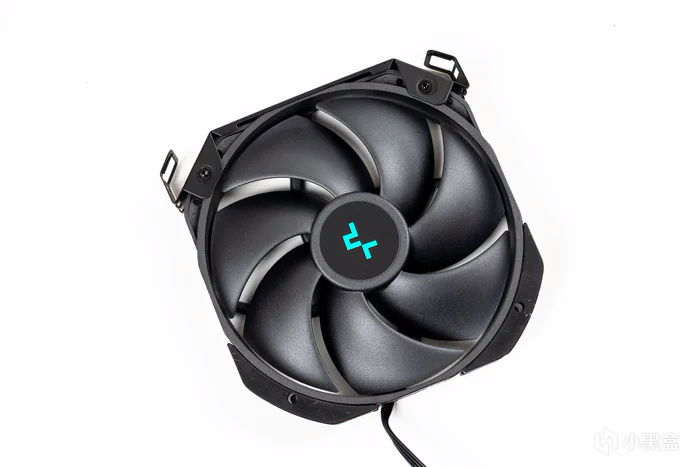

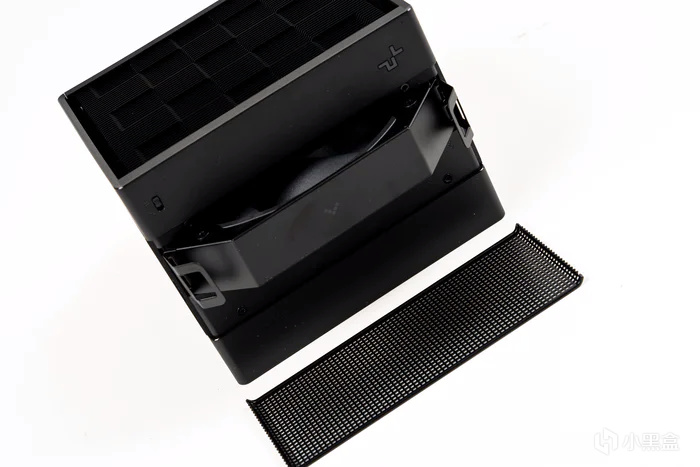

取下磁吸頂蓋之後按下風扇上下兩邊的彈扣，可取出中間的14cm定製風扇，不過也由於如此的設計使得阿薩辛4S不能更換其他14CM風扇，但本身這款散熱器已經非常好也無需再更換，除了性能優異之外還有調速模式

這款14cm風扇型號爲DFr1402512CH，0.1A低電流設計，1700RPM下能達到79.1CFM、2.44mmAq

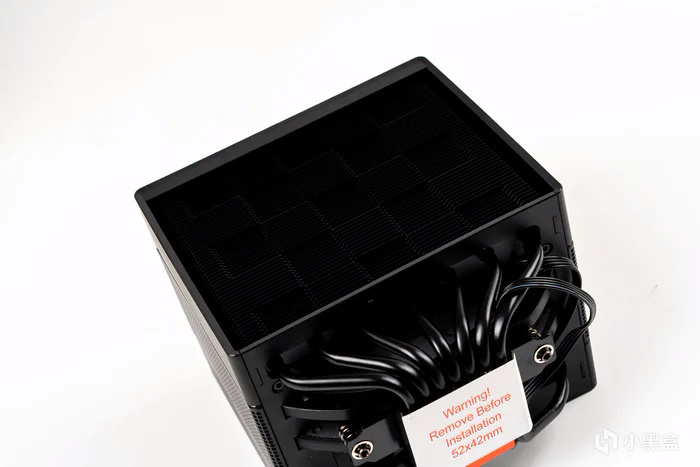

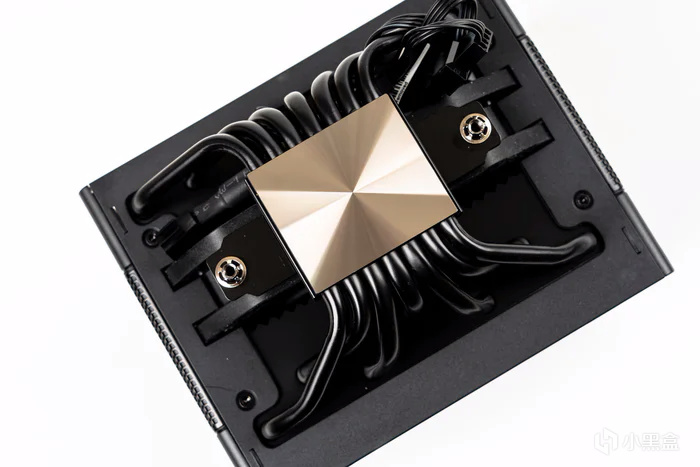

整個散熱器歪脖子設計，右邊默認不安裝散熱器可規避高內存，底座採用微凸精雕純銅設計，配合壓力扣具能更緊密的貼合CPU

• 九州風神（DEEPCOOL）CH160 ITX黑色機箱

CH160是九州風神的第一款ITX迷你機箱，也是其機箱設計的新探索，設計簡約、輕鬆便攜的同時也可展現個性風格，並保證了其性價比的典範

CH160僅約16.5L的容積，具備佔地面積小、可移動使用、簡潔美觀的優勢，336x200x283.5mm的長寬高尺寸下支持最長305mm的三槽顯卡直插、兼容172mm風冷散熱器、14CM ATX電源或SFX/SFX-L電源

機箱多處MESH網孔通風，背板處前半部分也有網孔通風，可使得安裝電源時高效散熱

前面板也是MESH面板，提供了風道與優秀的散熱環境，另外前、頂、底三面都配置了可拆卸防塵網

內部的ITX主板安裝位，直插設計

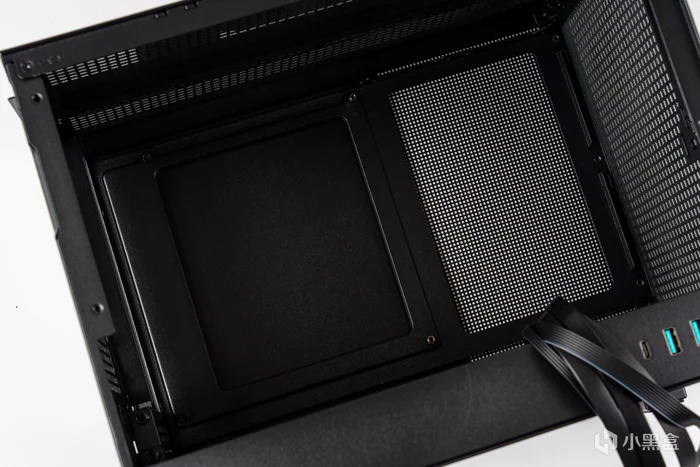

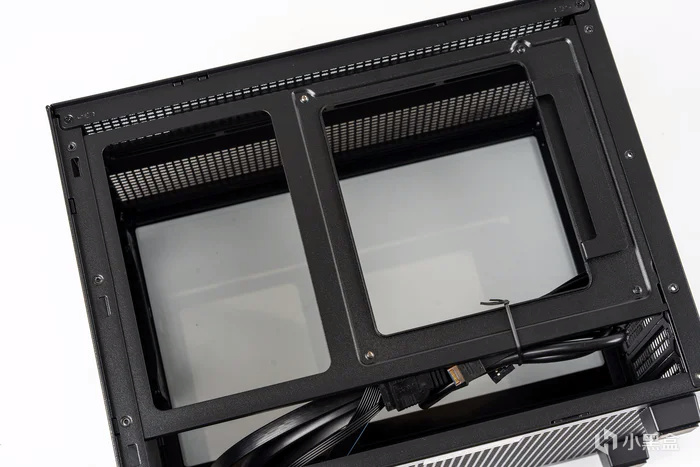

機箱背板內部，走線可以從底部走線

頂部的這個可移動把手帶加強固定設計，能承載整個機箱的重量，同時由於可拆卸還能切換安裝位置

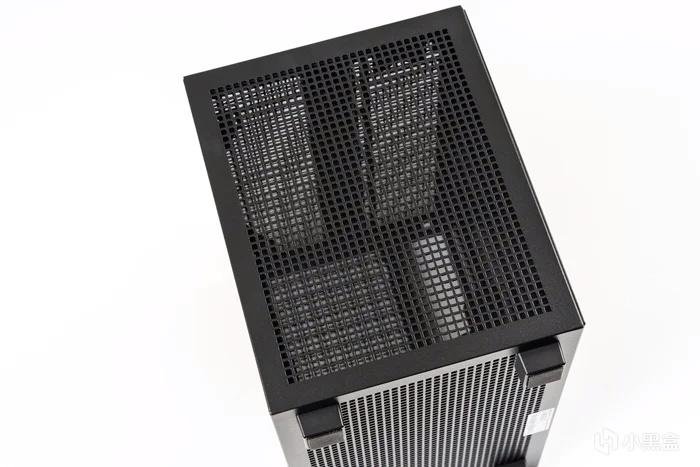

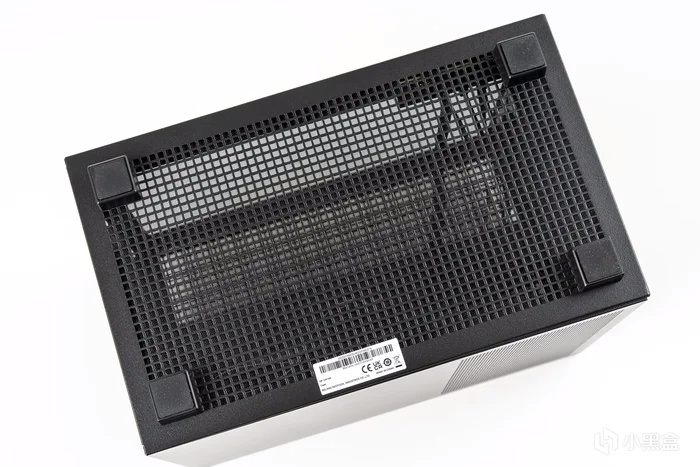

機箱底部同樣是全開孔MESH設計，腳墊也有點高度應該是爲了顯卡的良好通風設計

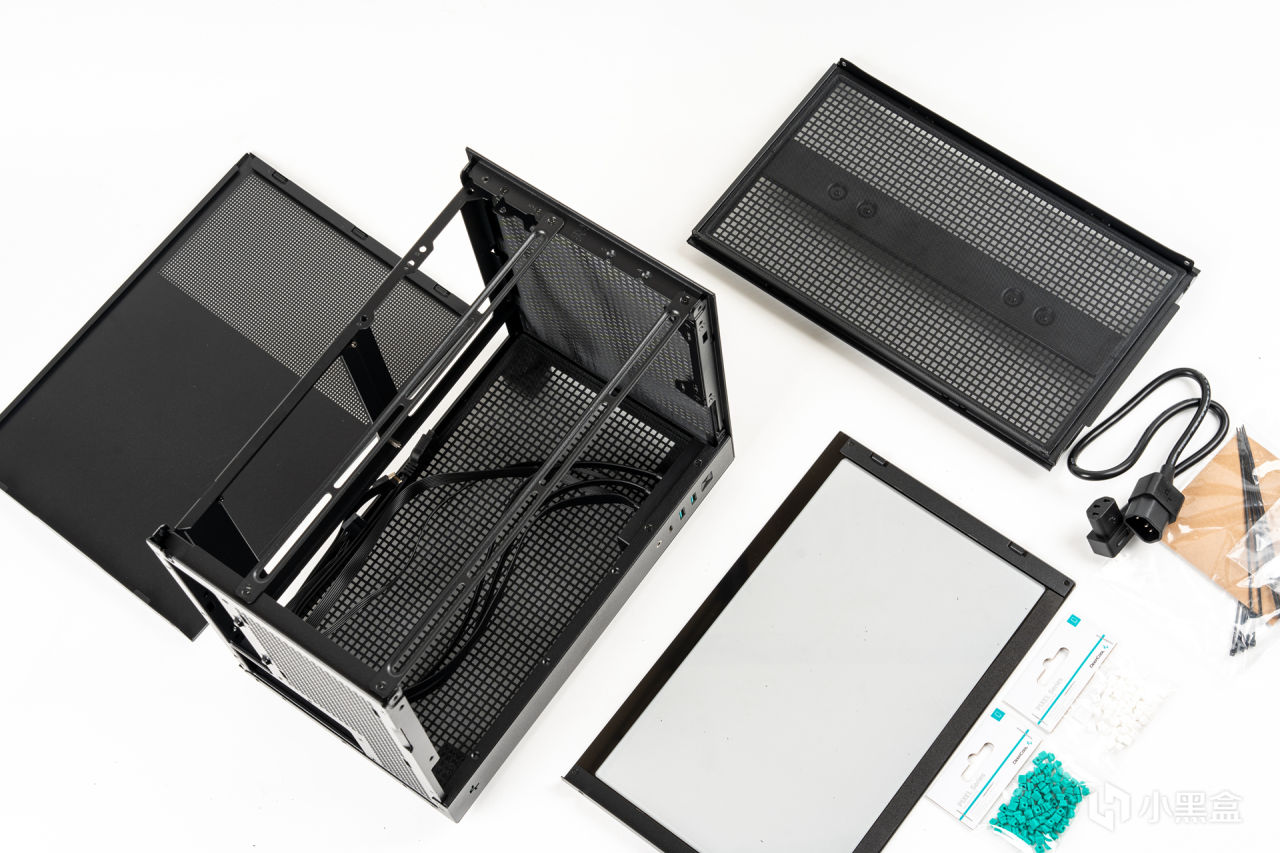

整機拆卸之後的全家福

• 整機測試

因圖片數量的限制，測試就不一一展示了，只羅列一下數據結果：

CPUZ 測試AMD Ryzen 9 7950X 的單核782.8分，多核15833.5分

CineBench R24新版軟件測試成績GPU成績10663、 多核2187、 單核125

CineBench R23 測試成績多核 37861、 單核2016

宇瞻NOX暗黑馬甲 DDR5 6400套條內存，在默認的XMP超頻之後測試內存的帶寬讀取89.8GB/S、寫入93.6GB/S、拷貝80.8GB/S，延遲63.6ns

CrystalDiskMark 測試SSD的測試成績

GPGPU測試成績

PCMARK10 的基本功能、生產力與數位內容創作的測試成績爲 9546

魯大師綜合性能得分 237萬

對7950X設置了PBO及90°溫度牆之後，單烤機FPU23分鐘之，處理器功耗接近200W，溫度基本在90°的溫度牆上，全核頻率基本維持在CCD1 4.7G、CCD2 4.6G

甜甜圈測試影馳4060金屬大師OC顯卡在10分鐘甜甜圈烤機之後溫度爲最高核心68.5°，熱點81.3°，風扇只有2300轉的75%，功耗在120W左右

2077在1080P分辨率光線追蹤·超級的特效下開啓幀生成的DLSS3以及DLSS的情況下的測試平均95.99FPS

荒野大鏢客2在1080p分辨率最高特效下開啓自動DLSS3測試平均92PS

地平線5在1080P分辨率在極端特效下開啓幀生成的DLSS測試平均107PS

古墓麗影·暗影在1080P分辨率開啓超高光線追蹤和DLSS的特效下測試平均94FPS

3D MARK SPEED WAY DX12測試成績 2667

3D MARK PORT ROYAL 光線追蹤測試成績 6082

3D MARK TIME SPY EXTREME 測試成績 5499

3D MARK TIME SPY  測試成績 11230

3D MARK FIRE STRIKE ULTRA 測試成績 6115

3D MARK FIRE STRIKE EXTREME 測試成績 12701

以上就是此次裝機的全部內容了，文中表述僅代表個人觀點，如有問題可相互交流，感謝您的閱覽
