淺談散熱風道：以“酷冷至尊”機箱爲例

“散熱”一向是玄學衆多的領域。而關於如何合理地搭配散熱風扇，更往往是DIY新人們所面臨的問題。相信大家都有着這些疑問：究竟如何合理地搭配散熱風扇，以在性價比與性能間取得平衡？究竟哪些地方需要風壓，而哪些領域需要風量？

在這篇文章裏，我就將深入分析不同風扇位置的特點，及其對風扇性能的需求，結合我所擁有的機箱進行實例分析，希望能解開你的疑惑。

風扇的合理分配？

作爲散熱的重要一環，風扇的重要性毋庸置疑。然而，位於不同位置*的風扇，其造成的性能影響也有所不同。

與其“多而雜”，將機箱塞滿風扇，寧可“少而精”，在重點位置安裝最合適的風扇。唯有合理地搭配風扇佈局，才能將有限的預算用在刀刃之上，並將不必要的噪音降到最低。

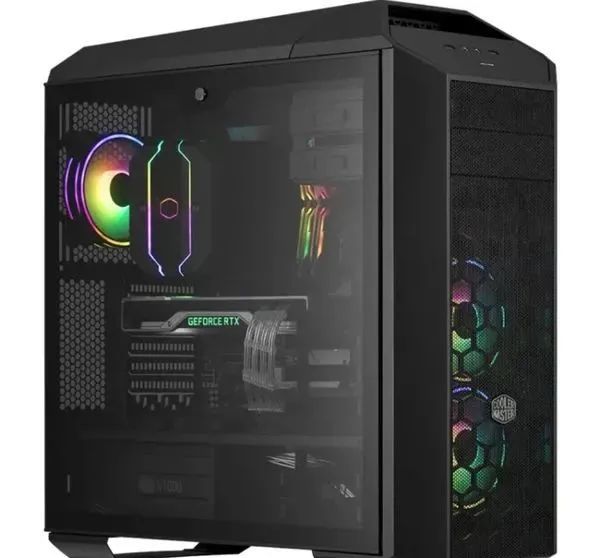

我所擁有的機箱是酷冷至尊的MasterCase Pro5，一款佈局較爲常規的機箱，我認爲它足夠有代表性，能夠代表大多數常規佈局的ATX機箱。

就像大多數機箱一樣，這款機箱也有不少設計槽點。因此需要根據實際情況，對風扇佈局進行分析。

接下來，我將結合該機箱的佈局，講解機箱各個位置的風扇組合。

後方風扇

如同大多數機箱一樣，MC5機箱正後方也設計有出風扇位。它的用途在於散熱器上的熱量接力排出，防止熱量在機箱內堆積的同時，兼顧主板供電區域的散熱。

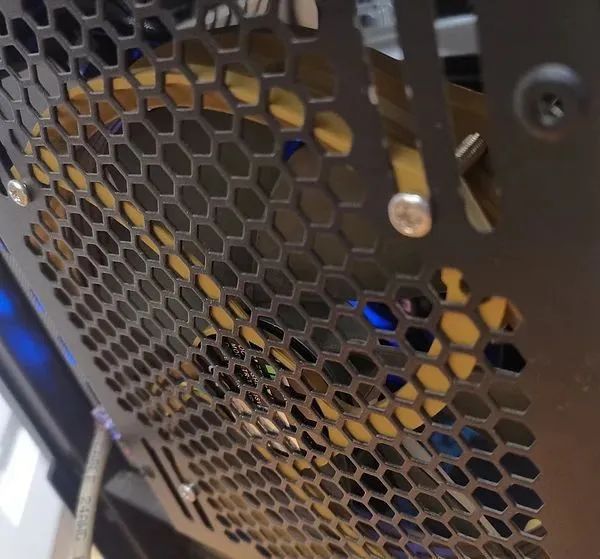

出風扇位僅設計有象徵性的大網孔，不具備實際阻隔灰塵的能力。所以，它不適合直接改作進風位。但也因此，由於沒有防塵網、裝飾面板的阻礙，後方出風口的阻力很小，因此對風扇的要求不算高。但其位置非常關鍵，有助於減少機箱熱量堆積，散熱意義重大。

由於阻力較小，對風壓的要求不高，佈置在這一位置的風扇不需要很高轉速。但我們通常希望風扇出風量儘可能大，因此，一般選擇低轉速、大尺寸的風量型風扇。MC5的出風位置最大支持14cm風扇，故我選擇在此安裝14cm風量型產品。

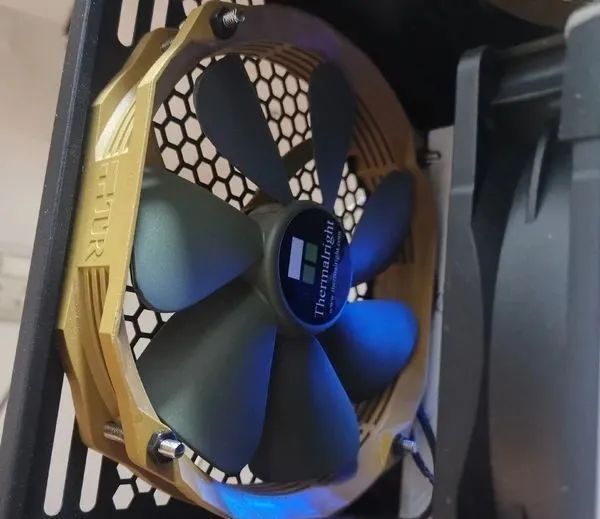

具體到風扇型號的選擇上，我個人能夠容忍低轉速下輕微的滾珠軸噪，同時希望風扇擁有更長的壽命、較低的風噪、較大的低轉風量，因此，我在此選擇了臺灣利民的TY-141SV型風扇。

與常規風扇不同，TY-141SV對氣動外殼進行了顯著革新——通過將側邊改爲鏤空式，風扇可以從四面八方進風，從而更充分地排出熱量。

上方風扇

MC5機箱在上方設計有冷排架，也可以在此安裝相應尺寸的風扇。不過，酷冷至尊在這裏留下了一個設計缺陷：冷排架僅兼容14cm方框風扇 X2或12cm風扇，不兼容同時安裝兩把14cm圓框風扇。

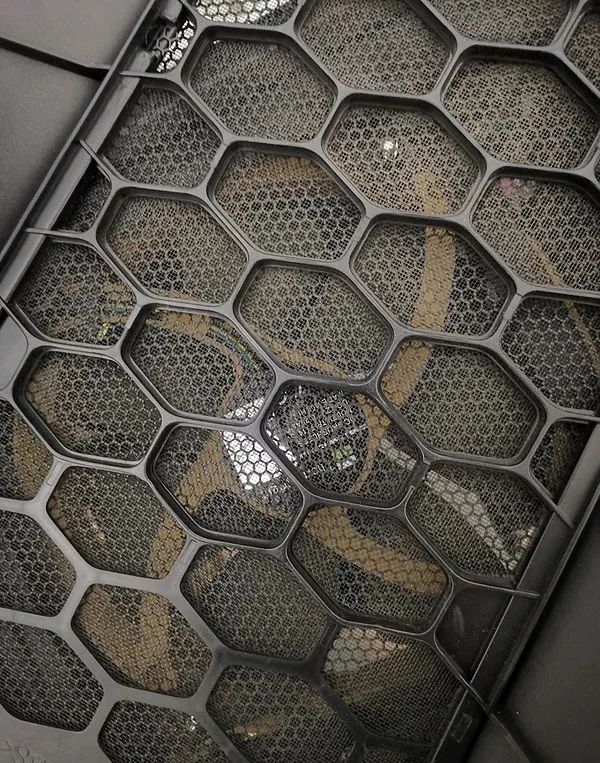

雪上加霜的是，酷冷至尊更爲上方的風扇位置設置了細密的防塵網。防塵網可以攔截進風面的灰塵，但是反而會增大出風阻力、減小出風風量，影響散熱效果。

由於存在防塵網的遮擋，上方出風扇應略有一定的風壓性能。於此同時，它對性能的影響也小於後方的出風扇，因此，上方出風扇是可選項目。

一個必須指出的問題在於，對常規風道佈局而言，出風扇應設置在機箱靠後的一側，而前上方的位置不應該用於出風。

如圖所示，倘若靠前的風扇位用於出風，容易引起近似於“短路”的干擾，降低了氣流的利用率，影響了散熱效果。

建議在此安裝進風扇，或直截了當地不安裝風扇。以確保流經CPU散熱器的風量儘可能地大、不受損失。

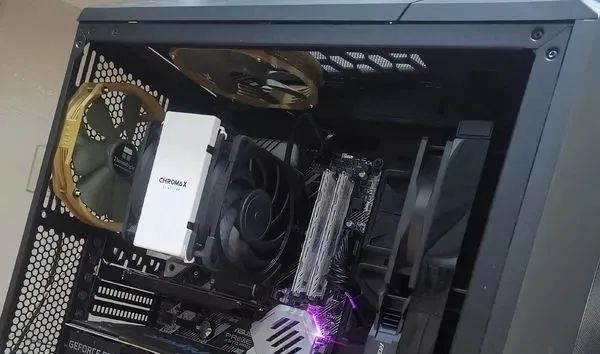

基於“不增加不必要風扇”的原則，並綜合MC5機箱的設計缺陷，我在上方風扇位做出了取捨，選擇了前一種方案：僅在後方設置一把上出風扇，靠前的上方風扇位則空置。

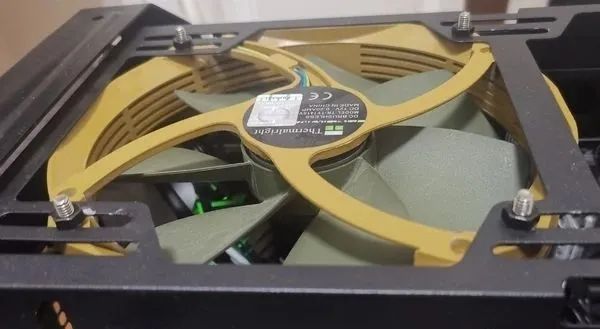

在風扇型號上，我還是選擇和後方出風位置一致的TY-141SV，雖然並非風壓扇，但它已經能夠在一定程度上克服防塵網的阻力。由於只安裝一把14cm圓框風扇，它目前不會遇到兼容性問題。

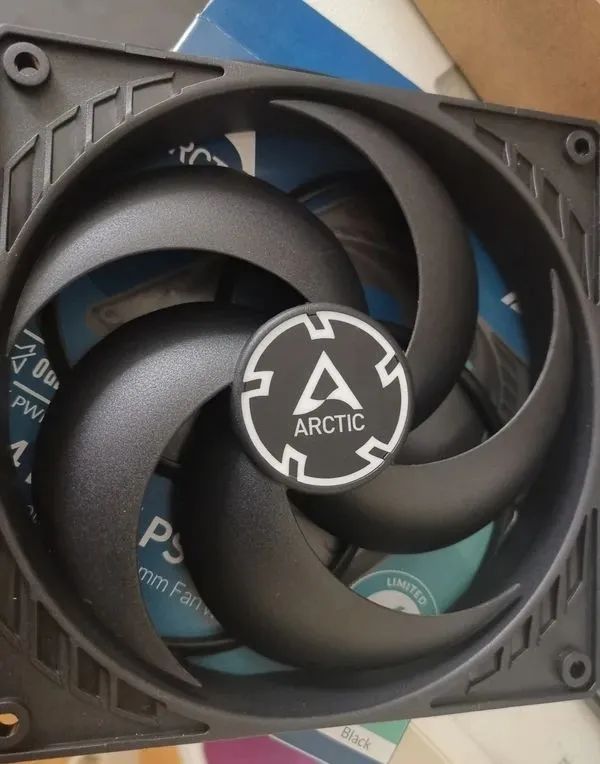

如果不希望妥協，想要安裝兩把14cm風扇，則可以嘗試Arctic P14。它使用方形扇框，且扇體更厚，因而性能更強。特化的扇葉設計，不僅風噪較低，也是進風好手。

不過，它的品控水準要稍遜一籌，動平衡因此不佳，容易引發共振。這也是Arctic產品亟待解決的問題，對振動要求較高的用戶可能要失望了。

前方風扇

MC5Pro的前方風扇位兼容3X12cm風扇。倘若拆除光驅架，還能將風扇擴展至3X14cm的規格。同時兼容280/360等規格的冷排。

前方進風風扇能爲機箱源源不斷地提供新鮮空氣，進一步減少機箱內熱量的堆積。如果機箱內有機械硬盤等設備，還能爲其提供散熱。

當然，我的機箱並沒有很多2.5/3.5寸硬盤。但除此以外，前進風扇還有另一大重要用途：維持機箱正壓差。

當機箱的出風量大於進風量時，機箱內的氣壓將低於外界，處於負壓狀態。此時，空氣將從一切可能的縫隙湧入機箱。雖然這客觀上有利於散熱，但也繞過了防塵網，帶來了大量灰塵。

由於MC5的體積很大，一般不會存在瓶頸。比起微弱的短期額外散熱，防止積灰以提高長期散熱性能顯然意義更大。因此，設置正壓風道是值得的。

在設置進風扇後，機箱內部變爲高壓區。此時，氣流只能通過有濾網的前面板進入，有效減輕了機箱內的積灰。

考慮到前進風位可以源源不斷地吸入外接冷空氣，我選擇將冷排安裝在MC5機箱的前方，並使用兩把12cm風扇進行進風。如果對冷卻效果有更高要求，後期也可以更改爲“夾漢堡”式的四風扇進風——這是安裝在上方冷排架時做不到的。

總結

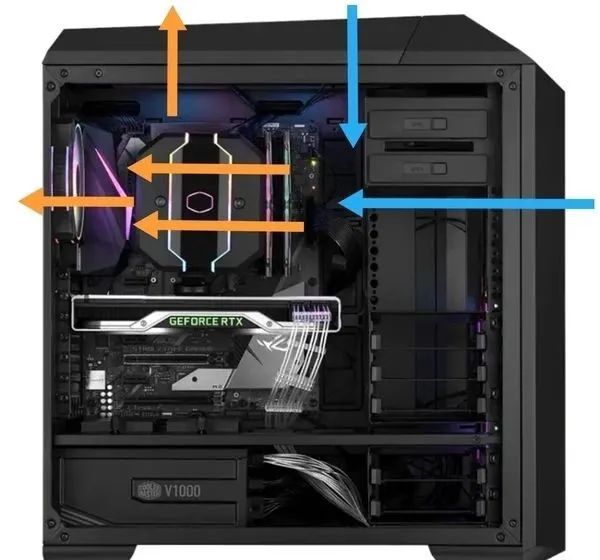

經過一番分析，我確定了前方安裝兩把12cm冷排+進風扇，上方安裝一把14cm出風扇，後方安裝一把14cm出風扇的佈局。完善後的風道如下：

從紙面數據上來看，由於出風扇的尺寸更大，機箱的出風量略大於進風量。但由於顯卡冷排的特殊性，冷排風扇時常運轉在更高的轉速。因此在日常使用中，機箱的進風與出風量將會相對平衡。

這篇文章到這裏就結束了。如果對風道佈局和風扇選擇有任何問題，歡迎隨時在評論區交流，我會盡力解答！
