一、 前言
對於一些高端個人用戶而言，其配置基本上都是13900K搭配RTX4090顯卡，這二者的功耗都非常給力，滿載情況下，前者輕鬆300+W，後者穩定功耗最起碼是450+W，這還沒考慮到峯值功耗。這還沒有計算一些外圍的配件的功耗，例如風扇、硬盤、RGB燈效之類的，綜合考慮整機功耗的話，電源的額定功率最好還是在1000W以上比較放心。
但功耗也沒必要選擇太大，電源功耗太大的話，標配的電源線插頭就會變成16A的，日常使用還得轉接，比較麻煩。
美商艾湃電競推出了一個奧丁系列電源，額定功率1200W起，支持最新的ATX3.0，標配PCIe5.0供電接口，聽說用料非常給力，我們一起來看看。
二、美商艾湃電競奧丁ODIN白金牌1200W全模組電源 開箱

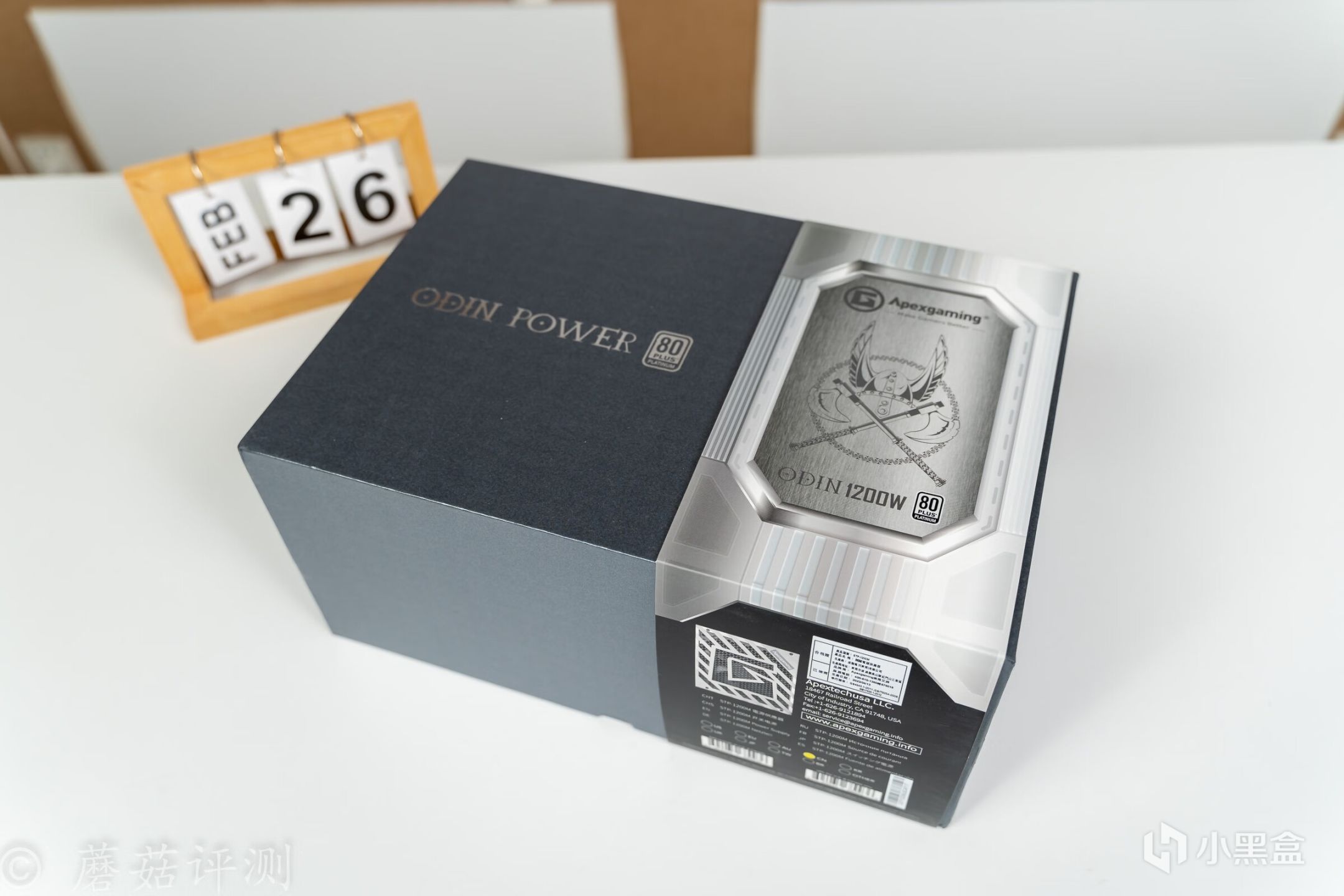

▼電源的包裝盒超級絕大，入手很沉，感覺很給力。

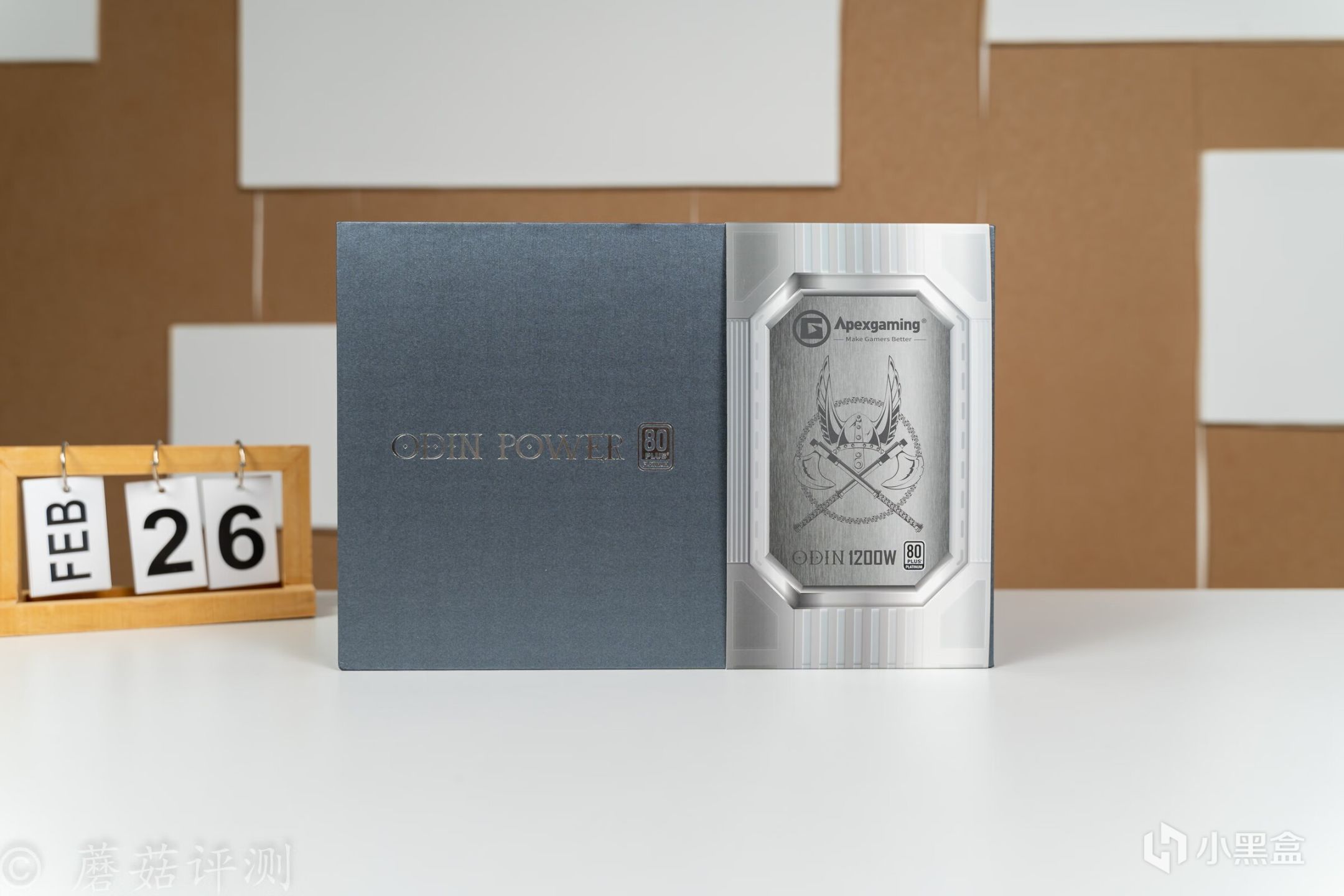

▼左側有奧丁電源的字樣，右側是一個圖騰的LOGO，其中80Plus的白金認證LOGO非常的矚目。

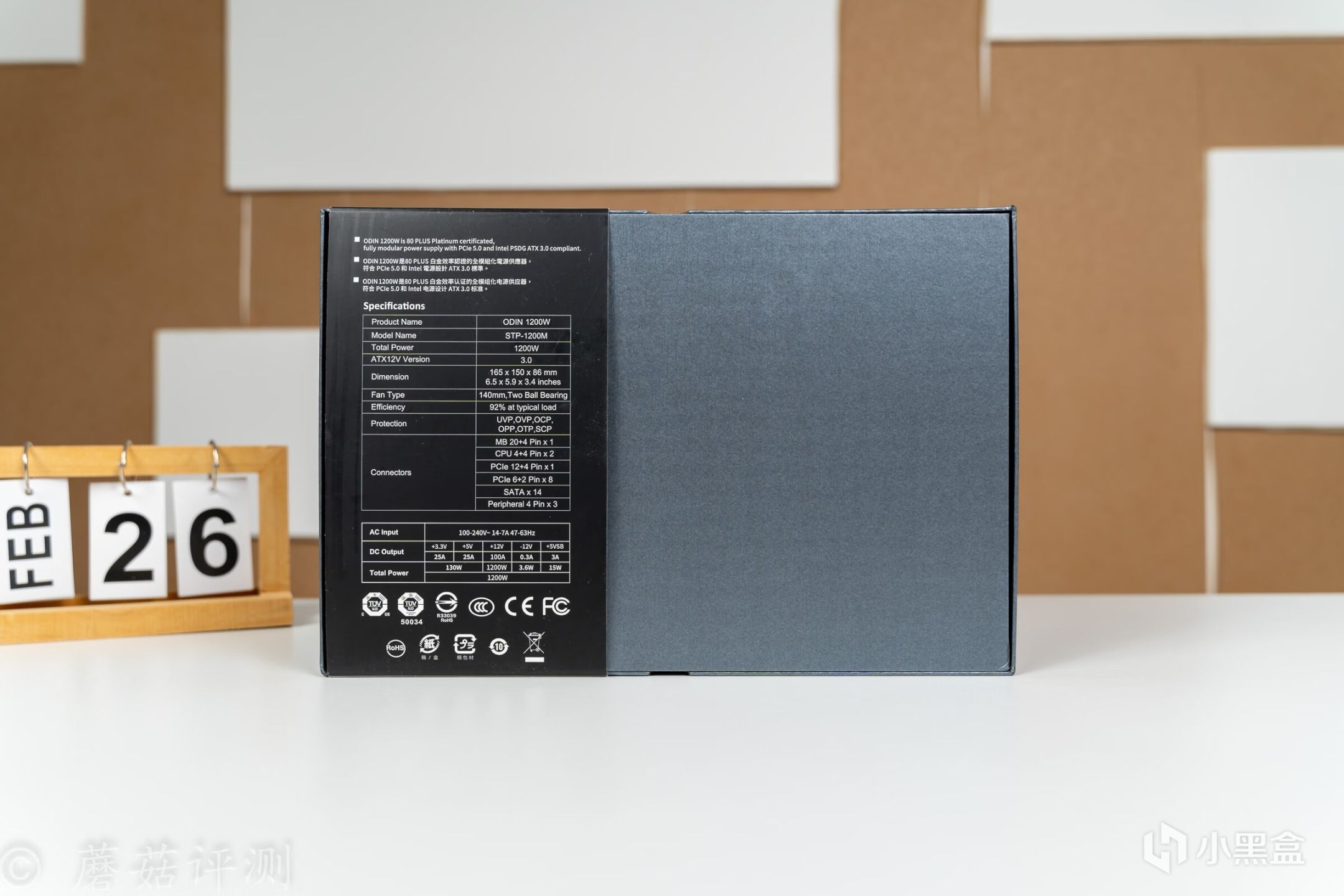

▼包裝盒背面的左側有電源詳細的參數，包括輸入功率、線材數量等。
▼打開紙盒，左側是電源主體，右側是一個獨立的紙盒，內部是模組線。
▼電源內部配件豐富，除了電源主體、電源線和模組線之外，還有一些說明文件，紮帶和固定螺絲之類的。
三、美商艾湃電競奧丁ODIN白金牌1200W全模組電源 外觀
▼電源側面的外觀感覺很低調，左側是美商艾湃電競的LOGO，右上角是英文名稱。
▼電源風扇的格柵外面有漂亮的銀色裝飾件，造型就是艾湃電競的LOGO，看着挺不錯的。
▼電源尾部是模組線輸出接口，其中8Pin的12V供電插座足足有8個，PCIe5.0的供電插座有兩個，6Pin的SATA供電接口有六個，接口超級豐富。
▼另一側是電源的插口和開關，另外還有一個風扇運行模式選擇按鈕。
▼電源的背面是一個標籤，這款電源額定功率1200W，擁有80Plus白金認證，支持100~240V 47~63Hz的寬幅輸入，說明電源用料非常棒，另外其單路+12V最大輸出可以去到1200W，內部架構是單路+12V的架構。
四、美商艾湃電競奧丁ODIN白金牌1200W全模組電源 拆解
▼聽說這款電源的用料特別的足，這裏先拆開看看。
▼電源打開的方式還挺簡單的，內部密密麻麻的，看着就非常給力的樣子。
▼散熱風扇來自深圳志愈科技，尺寸是140mm的，額定輸入DC12V 0.5A，軸承採用雙滾珠軸承，壽命和穩定性表現特別好。
▼電源內部非常緊湊，各種硬件看着非常給力。電源內部的整體結構看起來很新穎，原創度很高，簡單看起來整體的架構是主動PFC+全橋LLC諧振+同步整流+DC-DC。
▼電源插頭的內側，是電源的一級EMI電路，有多顆X電容和Y電容。
▼接着導線上有屏蔽磁環，內部可以看到保險絲等元件。
▼旁邊是二級EMI電路，有兩個共模電感和兩顆X電容，採用疊加的結構設計，可以有效的節省橫向空間。
▼再過來是電源的整流橋部分，這裏採用了三橋並聯設計，並緊貼散熱片。而且蘑菇還看到了一個整流橋的空焊位，功率更大的型號或許用上了四橋並聯，有點厲害的。
▼PFC電路的電感部分，這裏應該是使用了兩顆電感串聯，體積非常的巨大。
▼內側是PFC電路的電容，也是電源的主電容，來自日系的紅寶石，耐壓420V，溫度最高105℃，容量單顆820μF，這裏使用了兩顆，共組成1640μF，遠遠超高了優秀電源1μF配1W功耗的標準，用料非常誇張。
▼右側是全橋LLC電路，管子上有散熱片配置。
▼靠近看看底部的管子型號，發現型號部分被磨掉了。
▼後側是電源的主電容，體積挺大的。
▼主變旁邊是LLC的控制小板，中間是一顆來自ATK的AT6301ZTSF控制芯片。
▼主變後面直接就是同步整流模塊，緊貼着主變，這種設計很有意思，蘑菇第一次見。
▼同步整流PCB的兩側有多顆UPL的固態電容，容量1500μF，耐壓16V，兩側都有。
▼再旁邊是DC-DC的小板，5V和3.3V都在這上面。PCB的右側還有電源散熱風扇的控制模塊，可以通過檢測電源內部溫度，控制電源散熱風扇的啓停和轉速。
▼電源的輸出PCB是直連電源的主PCB的，這種連接方式內阻更小，過流能力更強。另外在輸出PCB上，蘑菇看到了多根金屬塊，相比較於傳統的覆錫工藝，這種內阻更小、過流能力更強。
▼另外在輸出PCB上，可以看到數十顆穩壓濾波固態電容，保證輸出電壓的穩定和紋波的表現。
五、美商艾湃電競奧丁ODIN白金牌1200W全模組電源 裝機
▼蘑菇這裏準備了一套13700K搭配RTX4090的配置，簡單測試下。
▼電源安裝之前，選擇硬件配置需要用到的模組線。
▼這款電源標配的模組線均爲壓紋線，手感柔軟，質感很棒。
▼電源的模組線輸出接口非常多，簡單的幾個硬件供電，完全給不了什麼壓力，雖然這個硬件已經非常高端了。
▼電源固定好之後，順手把各個部分的供電線都插好。
▼開機，一次點亮，整機效果很漂亮。
▼機箱是微星的刀鋒100R，機箱的電源倉的側面有開口，可以直接看到電源的側面。
▼處理器是13700K，搭配的主板是微星的Z790刀鋒D5，這塊主板的供電部分用料非常給力，採用16+1+1的規格，其中Vcore供電16相，清一色的90A的DrMos，可以輕鬆應付13代intel處理器的供電需求。
▼主板的拓展性表現不錯，標配5個M2插槽，且均有金屬散熱片覆蓋。SATA接口方面，標配有7個，可以輕鬆拓展多塊硬盤存儲。
▼用來壓制13700K處理器的是微星的迫擊炮M360水冷，這款水冷的散熱性能很強，可以輕鬆按住默頻260W的13700K。
▼水冷的冷排風扇也支持ARGB燈效，支持主板同步，扇葉是乳白色的，有柔光效果，整體的顏值很漂亮。
▼顯卡是影馳的RTX4090星耀OC，顯卡的風扇罩和顯卡的支架也支持ARGB燈效。
▼內存是宇瞻的ZADAK的SPARK內存，16GB*2 6000MHz，內存的顏值非常漂亮，金屬馬甲外觀很有設計感，RGB燈帶採用多段式的設計，和內存的馬甲很好的融合到一起。
▼機箱是微星的刀鋒100R，機箱的前面和側面標配側透玻璃，另外在機箱的前部還標配了三把支持ARGB燈效的機箱風扇，既能進風，也和外面的側透玻璃非常的搭配。
▼機箱的內部結構採用獨立電源倉設計，電源倉的側面有一條RGB燈帶，頂部標配機箱風扇固定位，可以安裝機箱風扇，專門照顧顯卡部分的散熱。
六、美商艾湃電競奧丁ODIN白金牌1200W全模組電源 測試
▼整機配置一覽，處理器是13700K，顯卡是RTX4090。
▼簡單跑個整機測試，整機得分322W，其中處理器單獨得分110W，顯卡單獨得分148W，都很強。
▼日常待機情況，室溫27℃左右，處理器溫度在41℃左右波動。
▼待機情況下，整機的輸入功耗在127W左右波動。
▼簡單跑個CPU-Z的壓力測試，處理器功耗在215W左右，溫度87℃。
▼整機輸入功耗去到了350W左右，相比待機提升明顯，大約有220W左右。
▼單烤FPU測試，處理器功耗輕鬆去到265W，處理器溫度也直接去到98℃了，夏天確實太熱了。
▼整機輸入功耗也直接飆升到410W，相比較待機提升了280W左右。
▼跑個3Dmark的壓力測試，TS模式。
▼整機輸入功耗直接去到了600W左右，果然這個RTX4090的功耗表現非常給力。
▼新版本的FurMark優化了一點，RTX4090跑一下，功耗可以去到450W左右了。
▼整機輸入功耗和跑3Dmark差不多了，也在600W左右。
▼最後是雙烤，處理器跑單烤FPU測試，顯卡跑甜甜圈測試。
▼整機輸入功耗直接去到了850W左右，非常給力。
▼剛剛關機的時候，待機功耗爲0W，這個電源的主電容容量特別給力，可以持續幾十秒，感覺得有1分鐘左右，功耗都是0W。
▼主電容電量消耗完，待機功耗在1.3W左右波動，還不錯。
七、總結
美商艾湃電競這款奧丁1200W白金牌全模組電源的綜合表現非常不錯，尤其是電源的用料方面的表現，太誇張了。蘑菇拆過這麼多電源，幾乎沒見過主電容μF容量大於額定功率的，即使是一些旗艦型號的電源，最多也就數值相近。而這款電源，額定功率1200W，主電容容量1640μF，還是日系紅寶石的105℃耐溫的電解電容。
電源內部設計用料方面，一級EMI電路、二級EMI電路完整；整流橋採用三橋並聯，並配有金屬散熱片，保證穩定運行；主動PFC電路用了兩顆密封式電感和兩顆日系電解電容；主電容和同步整流PCB被整合到了一起；輸出模組PCB和電源的主PCB採用硬鏈接，PCB上大量的採用了金屬條爲導線，過流能力很強，輸出模組PCB上還有數量衆多的固態電容，穩壓濾波效果一流。
電源的細節方面的做工用料也非常不錯，散熱風扇用的是雙滾珠軸承的，穩定性和壽命表現特別好，散熱風扇還支持低負載停轉，支持模式切換；電源的模組線用的是壓紋線，手感柔軟，理線非常方便；標配的模組接口數量衆多，PCIe5.0接口有兩個，8Pin的12V供電接口有8個，6Pin的SATA供電接口也有6個，可以輕鬆滿足各種高端用戶的供電需求。
