如何看一張主板點位圖

前言:我打算做一個詳細的筆記本/臺板電路分析教程，所以需要先寫一些如本文一樣的基礎內容，方便後續內容閱覽。本文內容僅供學習參考，如有侵權請聯繫刪帖。

軟件:BoardView

圖紙:以機械革命曠世G16Pro（13代HX系列+40系顯卡）爲例

正文:

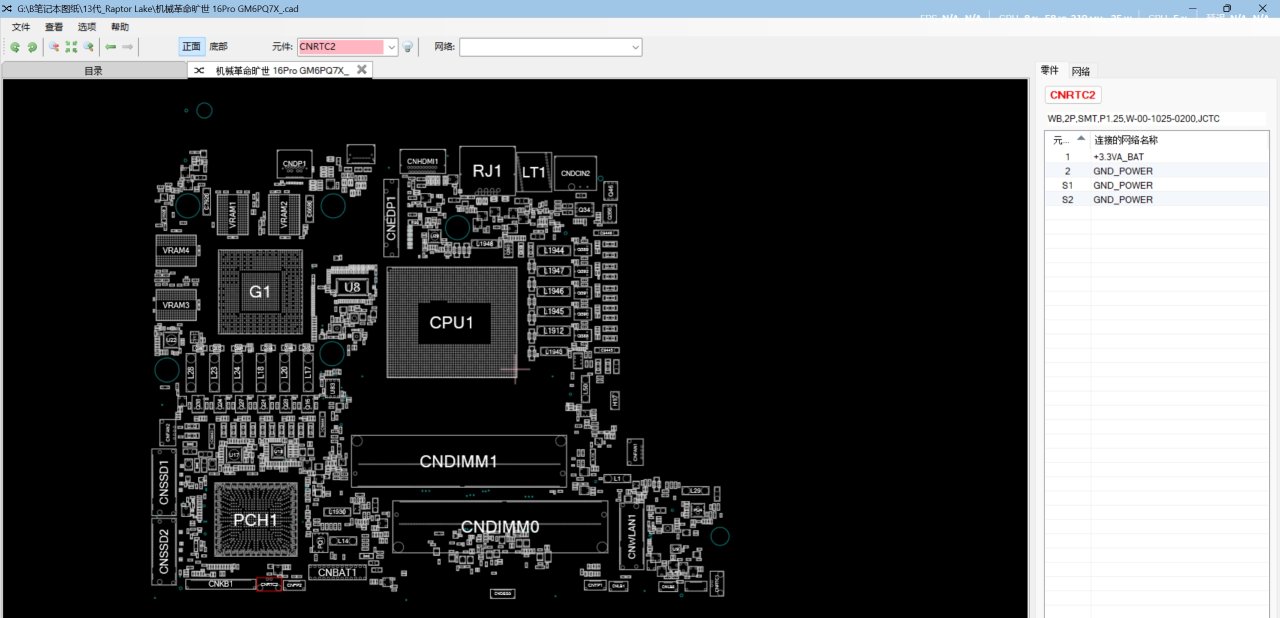

打開圖紙可見如圖1所示的界面

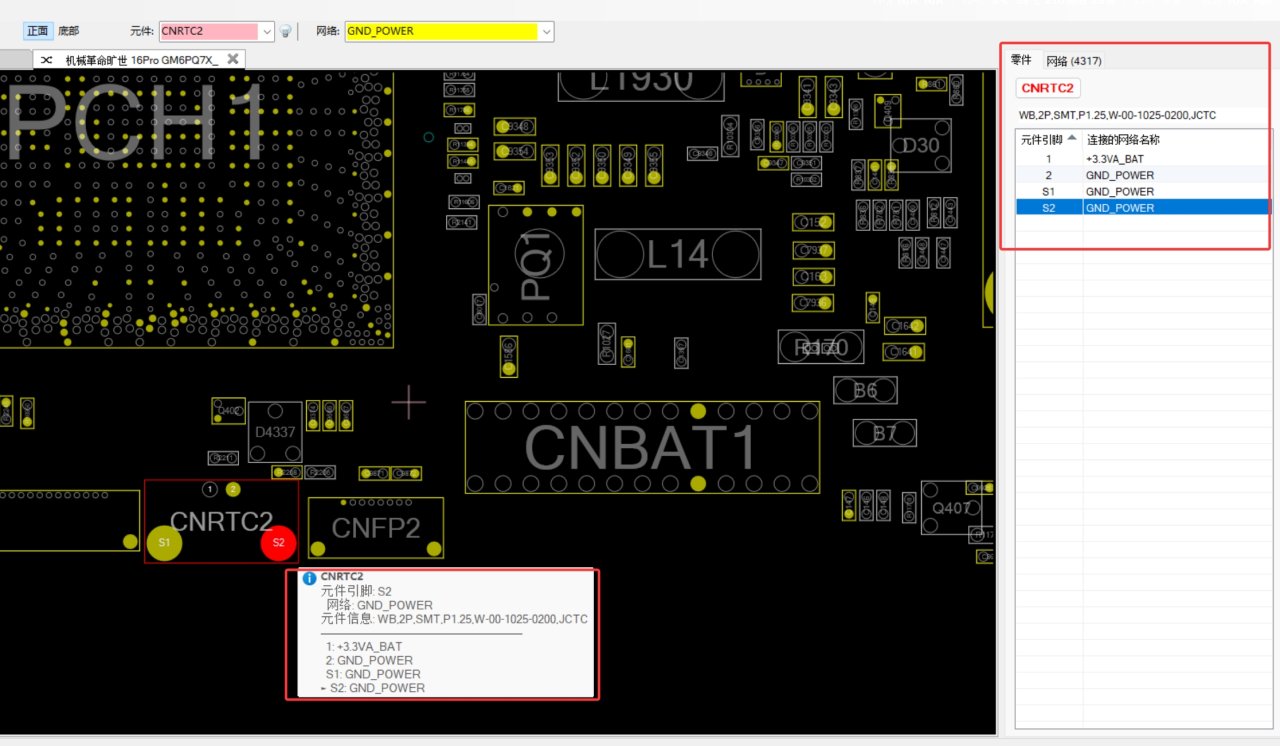

可見一張主板元件圖，每個元件都可以被點擊打開詳細信息，如圖2紅框所示點擊某個元件的某個引腳。

元件:元件的位置號/代號。

元件引腳:表示該元件有哪些引腳，用鼠標選定後與該引腳直接相連的其他元件引腳會亮起。

網絡:以列表的形式展示與選定引腳相連的其他引腳。

元件信息:表示該元件的型號信息。

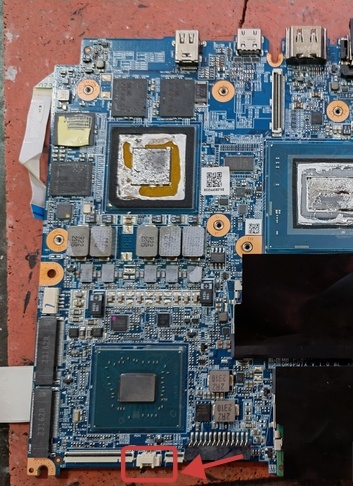

圖2選擇的元件實物圖如圖3所示，是一個主板電池的接口，上面實際只有兩個引腳。分別是1和2。

看圖2中的信息可知，引腳的具體方位爲1在左，2在右。1爲+3.3VA_BAT，2爲GND_POWER，也就是分別爲電池的正極（+3.3V）和負極（GND），也可知電壓爲3.3V，可用萬用表測量。

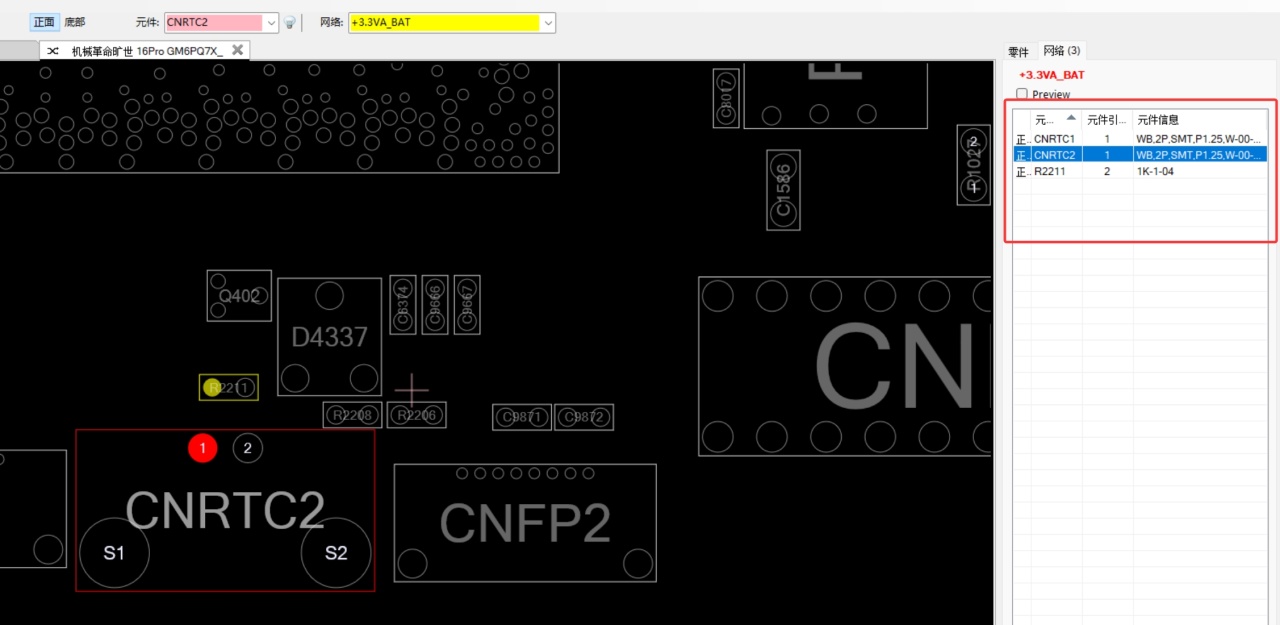

假如測量發現電池沒有問題，接口也沒問題那就只有可能是與之連接的其他元件有問題，點擊右上角的網絡如圖4可以看到元件R2211（一顆電阻），CNRTC1（也是一個插口）與之相連，順着點位圖繼續排查即可。

以上就是看點位圖獲知的信息對實際維修的幫助。看文章不如自己一試，我已經打包好了文件感興趣可以自己一試。
