喬思伯 D41 Mesh Screen+ROG Z790 Hero風冷裝機展示

Preface：

此次裝一臺喬思伯 D41 Mesh 副屏版機箱，這款機箱是此前發佈的 D31 放大版本，非常適合緊湊型 ATX 主板裝機。尺寸爲：205MM (寬) *392MM (高) *440MM (深)（容積：35.4L），支援最大 ATX 主板安裝，相比 D31 顯卡底部空間更寬敞，顯卡散熱更好，理線空間更足，同時增加了一組 3 盤位硬盤倉，可以安裝雙 3.5 寸 HDD+1 個 2.5 寸SSD，加上背部兩個2.5寸SSD位，共 3 個。其他方面，硬件支援規格基本相同，前面板同樣 1670 萬色 8 英寸屏幕，可作爲副屏來實現主屏幕擴展、動畫、壁紙以及搭配Aida64實現硬件監控等功能，Mesh版本前面板同樣通風設計，搭配網孔的電源掛倉可實現電源獨立風道，頂部支持360冷排，通過四檔位可調的電源安裝位，可以頂部安裝360冷排同時，兼容最大360mm顯卡安裝（此時電源長度爲 14cm），4090 顯卡也是完全沒有問題的。需要注意的是，和D31一樣，機箱寬度在搭配 40 系顯卡時，顯卡距離玻璃側板距離較近，顯卡供電線儘量選擇材質較軟的線材方便彎折，顯卡自配的 16Pin-4x8Pin 轉接線太硬會頂機箱側板。

好了，介紹這麼多，下面進入裝機環節。

硬件配置清單：

CPU：intel i7-13700K

主板：華碩 ROG MAXIMUS Z790 HERO

顯卡：索泰 ZOTAC GeForce RTX 4090 天啓 OC

內存：宇瞻 Apacer NOX DDR5 5200 電競內存 16GBx2

SSD：XPG 翼龍 S50Pro 2000GB

電源：安鈦克 Antec HCG 850

散熱：利民 Thermalright Phantom幻靈 Spirit 120 SE

風扇：利民 Thermalright TL-B2 Extrem x6

機箱：喬思伯 JONSBO D41 Mesh Screen Black

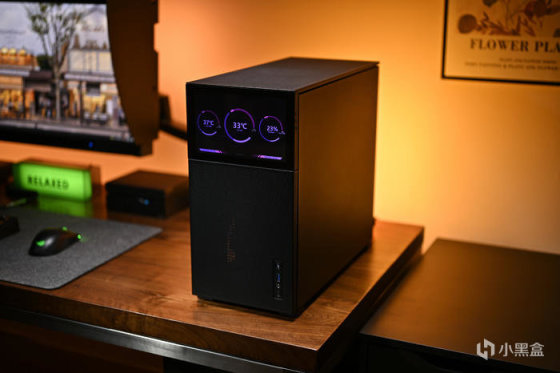

一、整機展示。

整機黑色調，風扇無光，僅保留主板和顯卡燈效，配合屏幕少量紫色 RGB 燈效（R50，G0，B50）點綴。

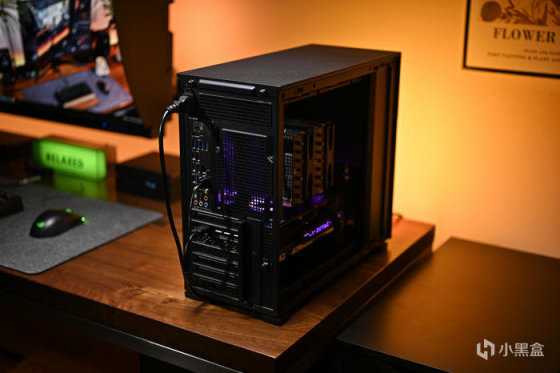

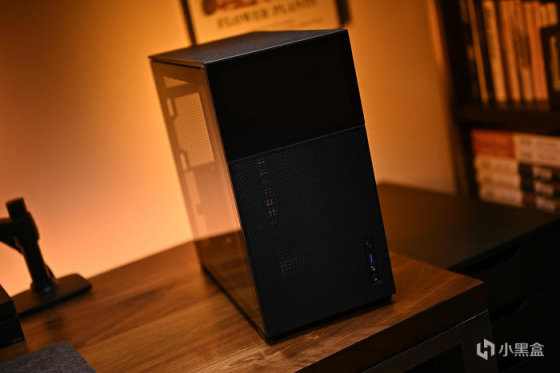

主機各角度展示。

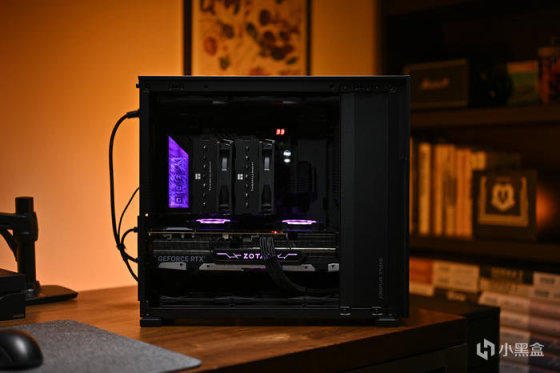

機箱主板側展示。

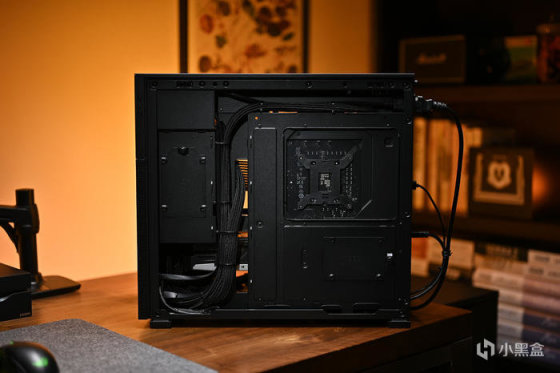

背線展示。

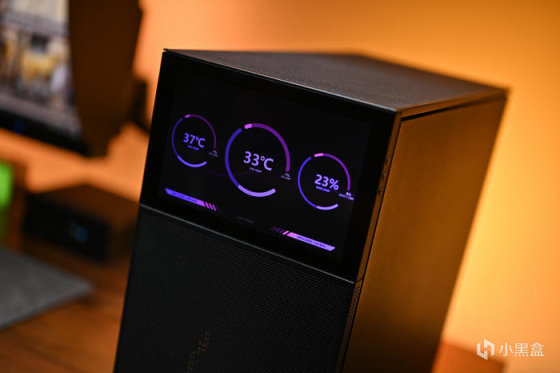

機箱前面板上方爲一塊8英寸屏幕，屏幕參數爲：16:10 比例，1280 x 800 分辨率，188ppi，支持1670萬色彩，1000對比度，最大300nit亮度，30ms響應時間以及60Hz刷新率，可以顯示運行狀態（需要搭配 Aida 64 使用）。

也可以作爲第二顯示屏來使用，可以播放動畫、壁紙、追劇、欣賞電影動漫等。

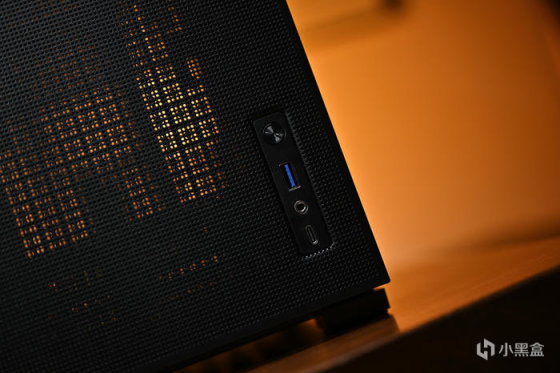

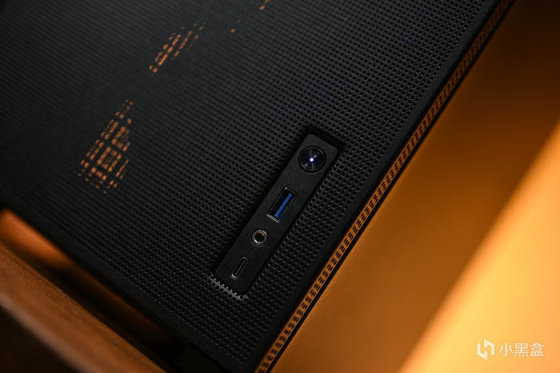

屏幕下方爲一整塊通風面板，前置IO在前面板右下角，包括USB 3.0 Type-A、USB-C 3.2 Gen 2（10GBps，喬思伯宣稱可達16GBps）和一個3.5mm耳麥插孔。

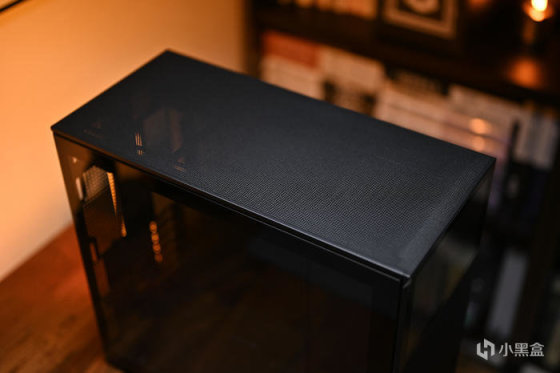

機箱頂部和前面板同爲通風網板設計。雙層板設計，頂板和內部冷排支架間距12mm，可有效降低風阻和風噪。

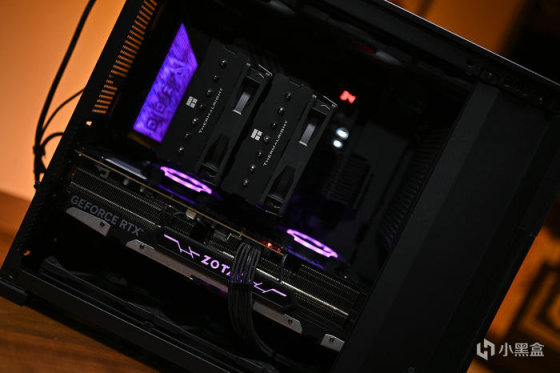

來看主板側內部各硬件情況。

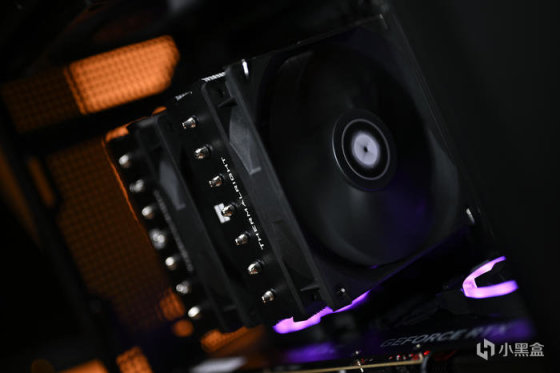

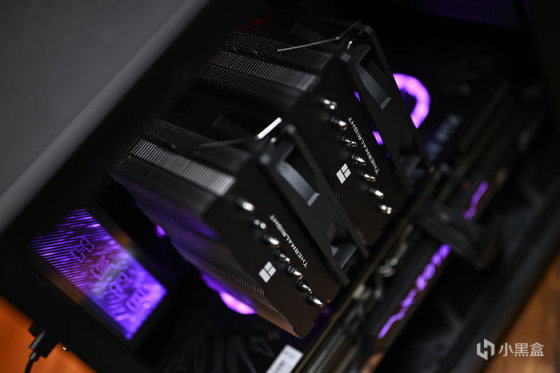

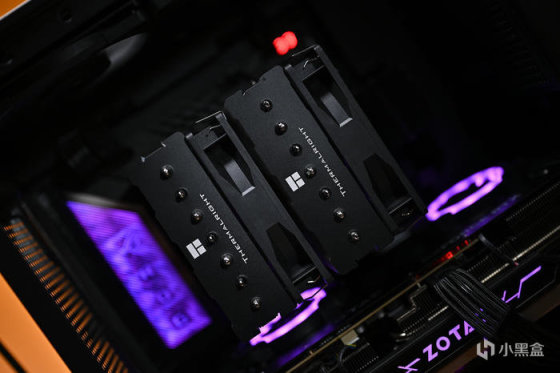

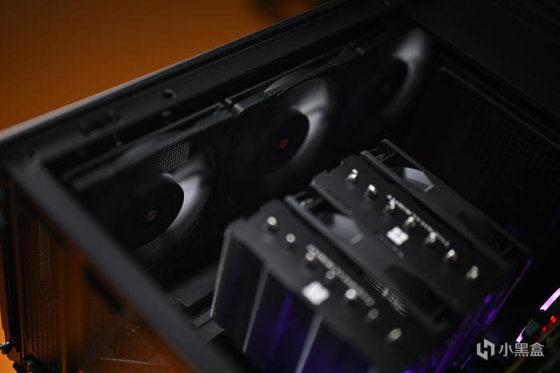

利民 Phantom幻靈 Spirit 120 SE 雙塔風冷。

7根6mm的熱管，迴流焊工藝。

配備的風扇型號爲利民 TL-C12Bv2 無光風扇。

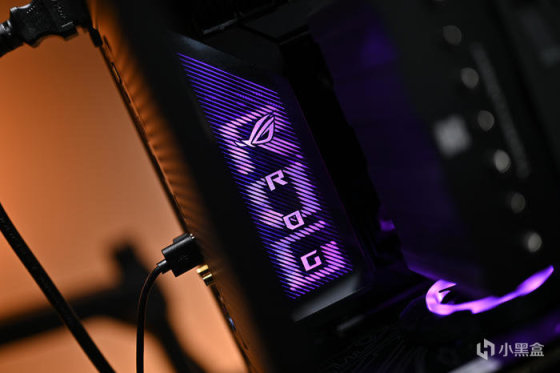

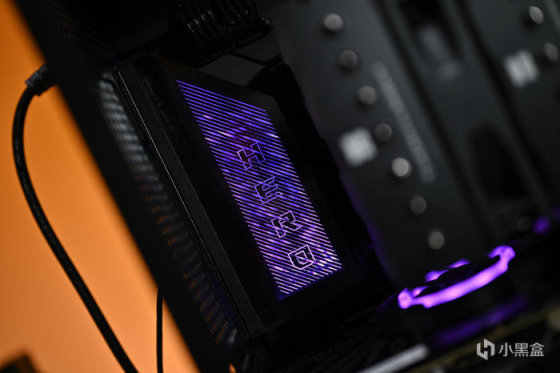

ROG MAXIMUS Z790 HERO 供電 I/O 散熱裝甲單面鏡+LED 點陣燈效。

加入 Polymo 動態燈效，可同時呈現 2 種圖案，可呈現 ROG/HERO 兩種圖案，並支持動態效果，可變幻絢麗多彩的個性圖案。

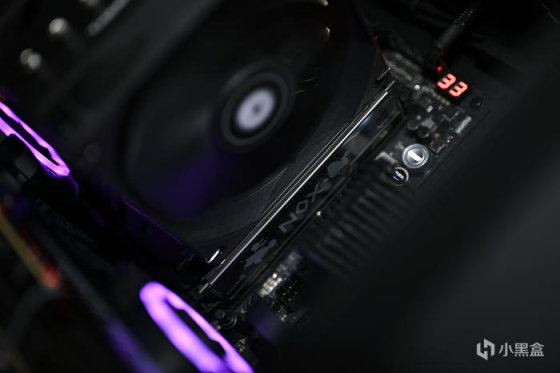

宇瞻 NOX DDR5 5200 電競內存。無光矮馬甲的設計非常適合風冷方案的裝機搭建。

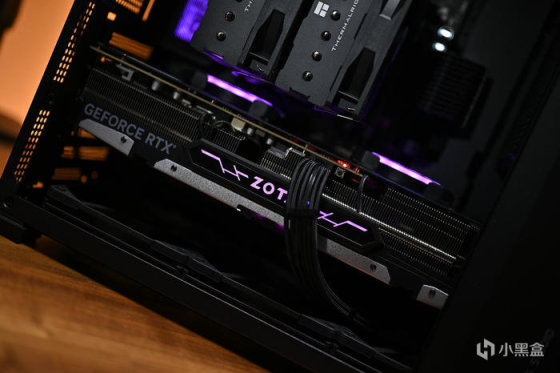

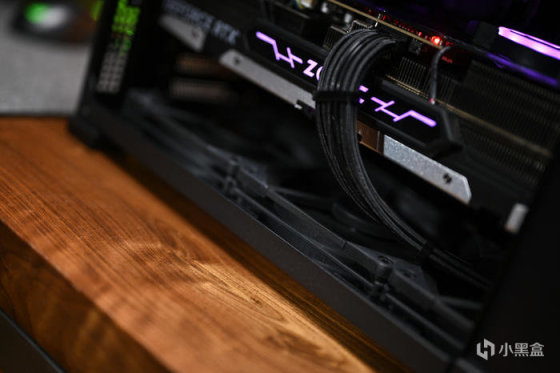

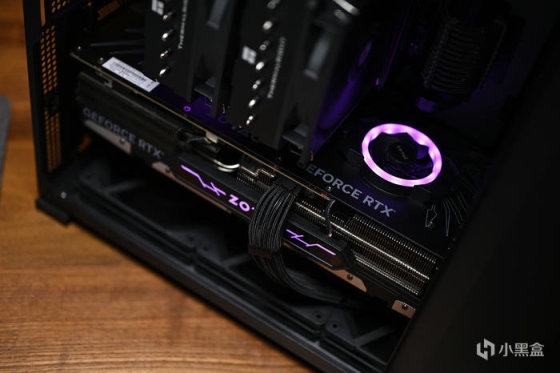

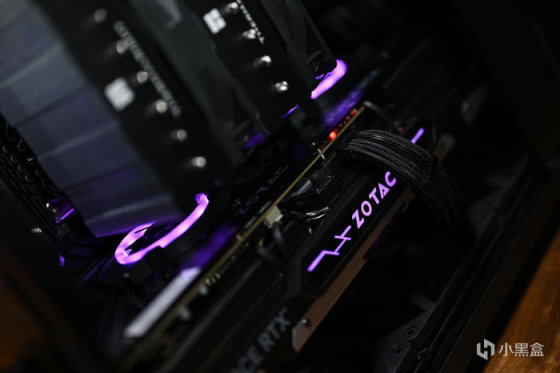

索泰 GeForce RTX 4090 天啓 OC 側面燈效。

顯卡背部兩顆天啓之翼 2.0 散熱風扇燈效。風扇和背板組成天啓之翼 2.0 散熱引擎，左右兩個風扇分別爲吹風、吸風設計。

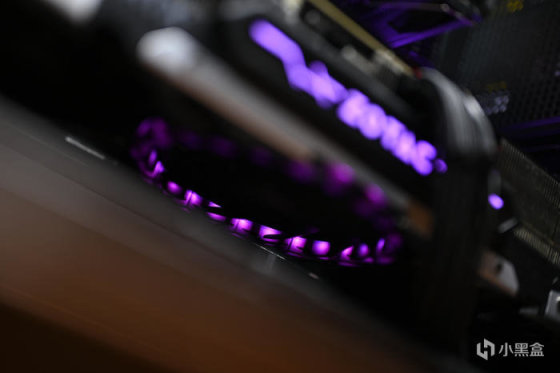

中央盾鱗 2.0 仿生風扇外圈形啓世之環龍鱗燈效。

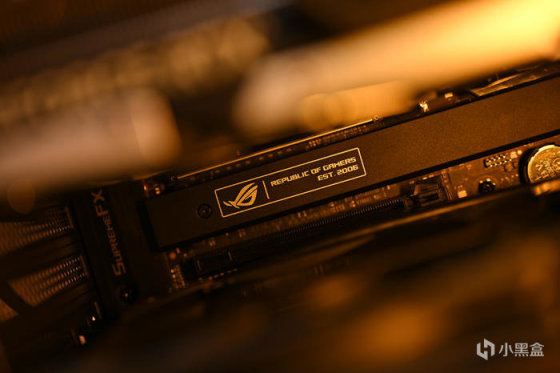

ROG MAXIMUS Z790 HERO 主板左下方散熱片上的敗家之眼 Logo 標識。

頂部安裝三顆利民 TL-B12 Extrem 排風。

底部同樣安裝三顆利民TL-B12 Extrem 進風輔助顯卡散熱。

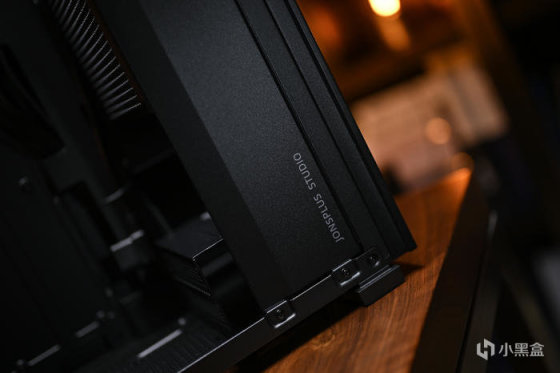

右側爲電源線擋板，起到檔線遮醜的作用。上面印有 JONSPLUS STUDIO 字樣。

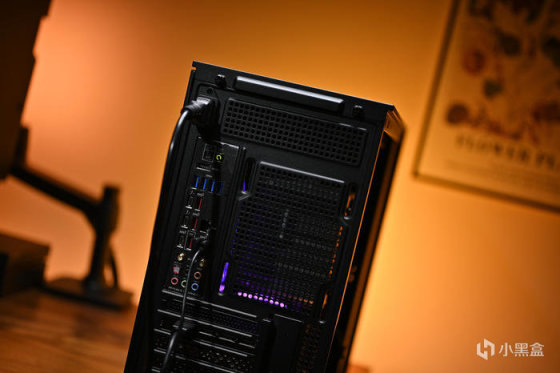

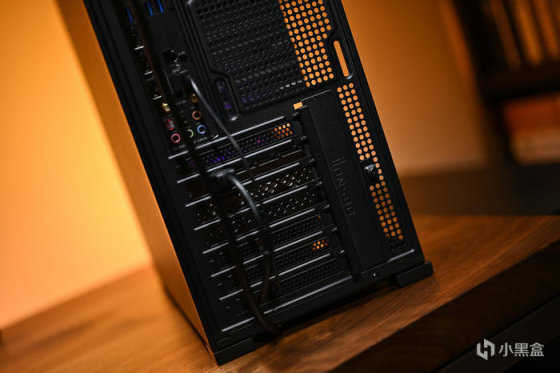

機箱尾部左上角爲電源線接口，通過延長線轉接的形式和電源相連。下方左側爲主板IO擋板接口，右側爲1顆12cm風扇安裝位。

下方爲 7 槽 PCIE 槽位。最下方的PCIE槽位開孔設計，方便屏幕線材穿過連接主板及顯卡。

二、配件開箱。

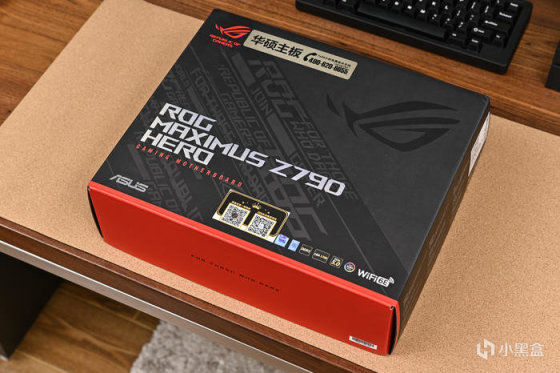

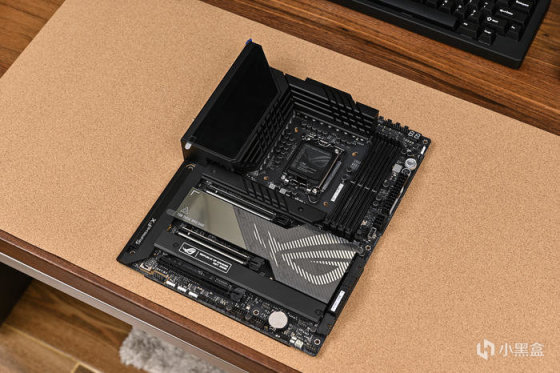

主板選擇了華碩 ROG MAXIMUS Z790 HERO。

華碩 ROG MAXIMUS Z790 HERO 延續了 Z690 HERO 外觀，主板採用最新的 Z790 平臺設計，搭載20+1供電模組（90A），配備雙 ProCoolⅡ 高強度供電接口，輕鬆駕馭 13 代酷睿 i9 旗艦處理器。

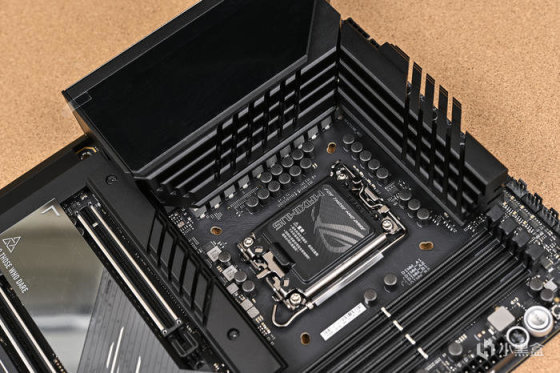

主板 I/O 和 VRM 供電散熱片非常厚實並做了大面積斜紋鏤空切割，使用導熱管連接上方和左方的散熱片，並使用高傳熱係數的導熱貼壓制電感和供電模組，更有背板輔助被動散熱，增加了散熱面積提高了散熱能力，保障主板供電低溫高效運行。

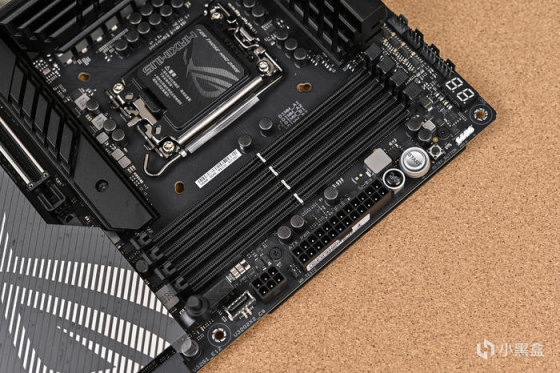

ROG MAXIMUS Z790 HERO 提供了四個最高支持 128GB DDR5 7800Mhz 的內存插槽，右上角標配 Debug 偵錯燈、獨立開關機和重啓鍵方便裸板超頻使用。

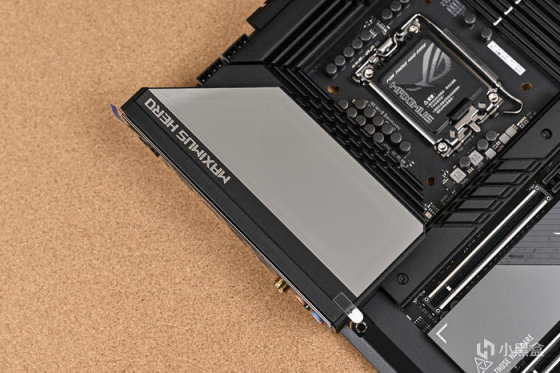

供電 I/O 散熱裝甲單面鏡+LED 點陣設計，加入 Polymo 動態燈效，可同時呈現 2 種圖案，可呈現 ROG/HERO 兩種圖案，並支持動態效果，可變幻絢麗多彩的個性圖案。左上角還有銀色 MAXIMUS HERO 字樣。

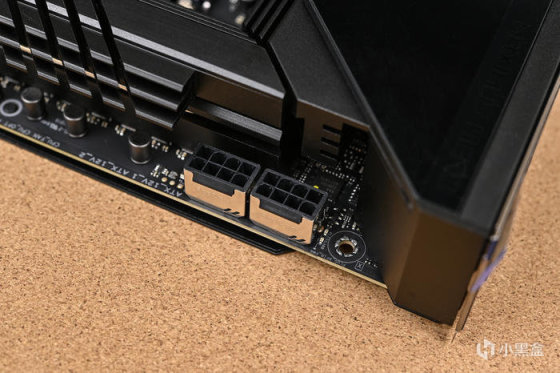

主板 CPU 供電爲雙 8Pin 設計，8+8-PIN PROCOOL II 確保供電輸入穩定和保持低溫。

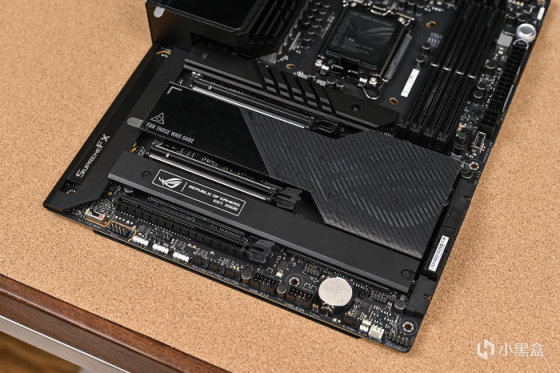

主板下方通體覆蓋大面積厚實的散熱裝甲，PCH 散熱器的外觀銀黑條紋組成的ROG信仰之眼，無 ARGB 燈效，個人更喜歡這樣有金屬質感的無光設計。兩個PCIe5.0 x 16 擴展插槽的表面均有金屬保護罩，提高接口強度的同時還可以避免信號干擾，下方還有一個 PCIe 4.0x16 插槽。第一條 PCIE X 16 支持最高 PCI-E 5.0 X16，第二條 PCIE X 16 支持最高 PCI-E 5.0 X 8 （以上 2 根共享 CPU PCI-E 5.0 X16，提供 X16/X0 或 X8/X8 的組合），最下方PCIE x16 實際爲 PCI-E 4.0 X8 的通道，方便支持 ROG HYPER M.2 CARD 上的雙 PCI-E 4.0 X4 M.2 SSD。

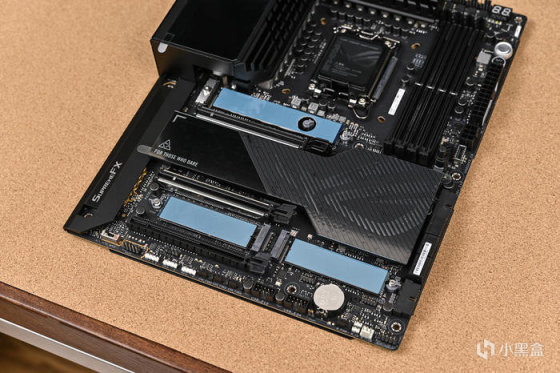

拆除厚重的散熱片，可以看到主板提供了 3個M.2 數據接口，均預貼了導熱貼，均支持 M.2 Q-LATCH 快裝快拆設計，其中兩個支持 PCIe4.0x4，另一個支持 PCIe4.0x4&SATA 模式，最上方爲直連 CPU。

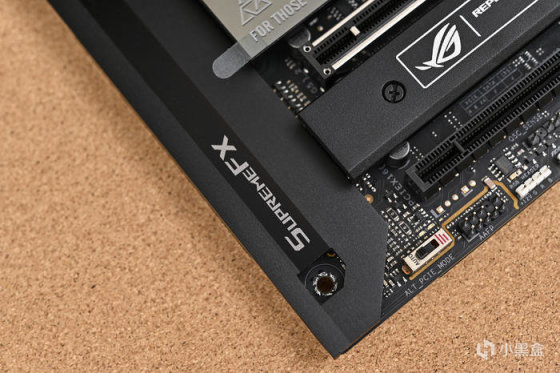

華碩自家 SUPREMEFX 設計，內含 1 顆 REALTEKALC 4082 CODEC，還有 1 顆外置的 ESSS ES9218PQQUAD DAC 芯片，和多顆聲電容提供逼真的遊戲音效和動聽的聽覺感受。

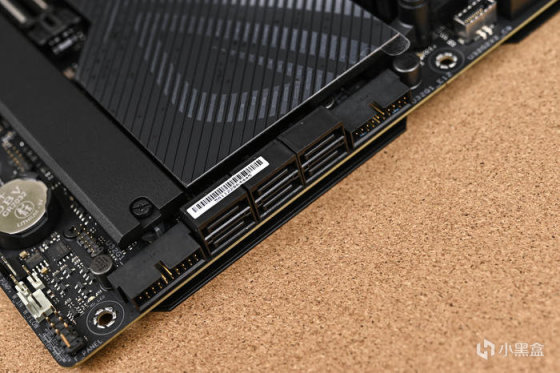

配備 6 個 SATA 6G 存儲端口。

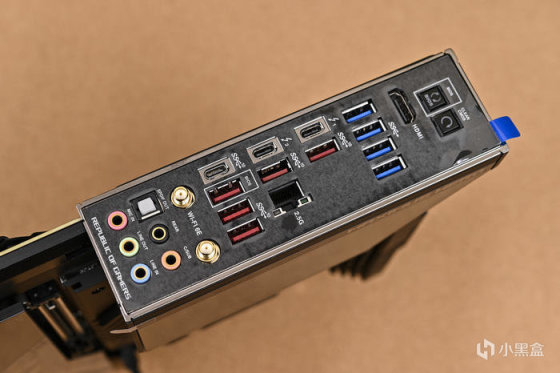

接口方面是非常豐富的，從上到下分別爲：1 x BIOS FLASHBACK 按鈕、1x CMOS 按鈕、1 x HDMI 2.1 端口、4 x USB 3.2 Gen 1 5Gbps Type-A 接口、2 x Thunderbolt 4 Type-C 40Gbps 接口、5 x USB 3.2 Gen 2 10Gbps Type-A 接口、1 x 2.5 Gbps 有線網口、1 x USB 3.2 Gen 2 10Gbps Type-C 接口、2 x Wi-Fi 6E 無線天線接口、5 x3.5mm 音源孔、1xOptical S/PDIF 輸出音源孔。

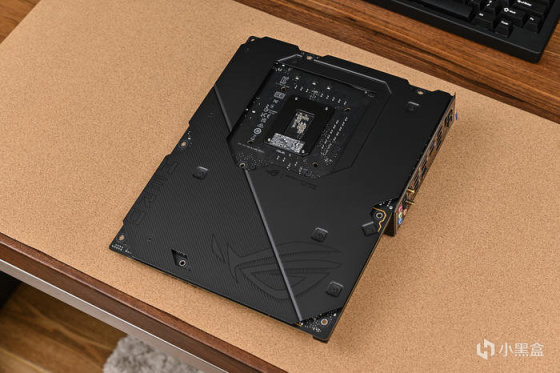

主板背面是一整面金屬背板，這是 HERO 主板頭一次享受如此待遇，中央斜紋幾何圖案和暗紋設計，右下角是巨大的敗家之眼 Logo 設計。

顯卡選擇了索泰 ZOTAC GeForce RTX 4090 天啓 OC。

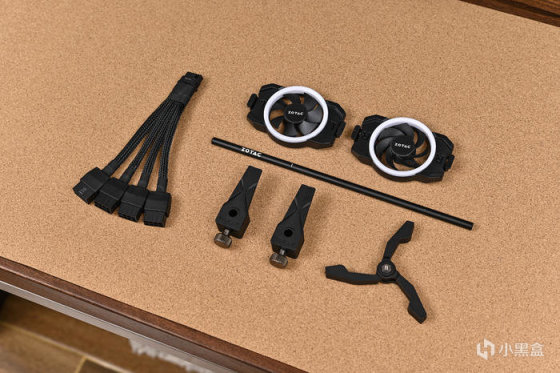

附件方面則附贈了：一對天啓之翼 2.0 散熱引擎風扇，一根一分四的 8pin 轉接線，一套顯卡支架。

金閃閃的天啓姬卡片，快速安裝指南，說明書。

取出顯卡本體。

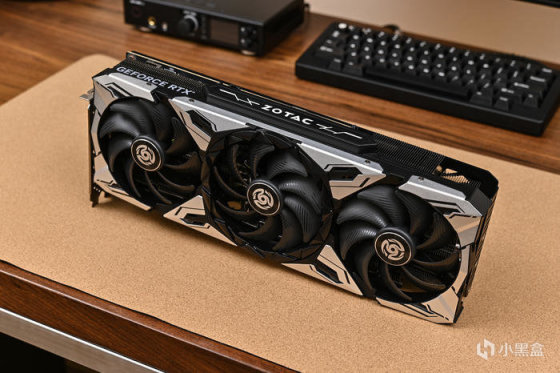

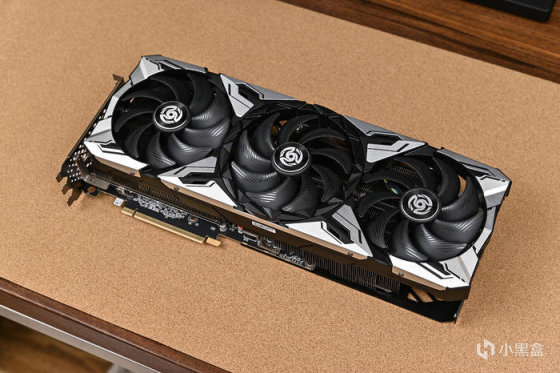

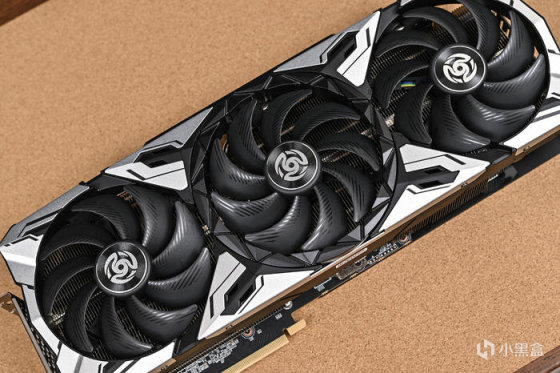

顯卡正面展示。索泰 GeForce RTX 4090 天啓 OC 正面延續了30系天啓的設計元素，採用三風扇設計，顯卡導流罩佈滿了各種幾何紋路和棱角，黑色主色調搭配銀鱗合金甲片，增加顯卡結構強度的同時讓顯卡外觀更加有質感。這款顯卡採用了全新升級的高效冰芯 VC 散熱系統，搭載盾鱗 2.0 仿生扇葉、大面積 VC 均熱板、七根冰脈 2.0 熱管、全覆蓋高密度鍍鎳鰭片，對流穿透散熱設計，能大大提高顯卡散熱效能，釋放核心全部潛能。顯卡整體尺寸爲：376x150x74mm，3.5 槽設計，基於 GeForce RTX 4090 圖形核心設計，配備 S.E.P2.0 供電系統，24+4 相高規格供電，擁有流處理器 16384 個，顯存 24GB GDDR6X，顯存位寬 384-bit，核心頻率 Boost: 2550 MHz，顯存頻率 21 Gbps，功耗 450W。

配備了三顆 11 cm 盾鱗 2.0 仿生風扇，提升扇葉面積，優化葉片曲率和鯊魚鱗狀仿生紋路，減少風噪，提高風量風壓，雙滾珠軸承設計，減少軸噪，延長風扇壽命，同時所有風扇均支持風扇啓停功能，S.E.P System加成，低溫低負載風扇啓停，最大化減少噪音。中間風扇位外圈在通電後顯卡中間風扇的 ARGB 燈效會亮起，形如龍鱗的部位就是啓世之環。

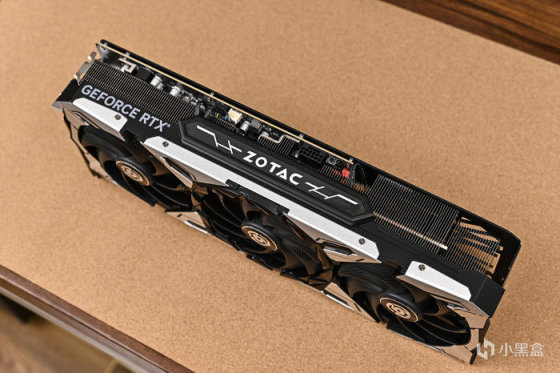

顯卡側面展示。

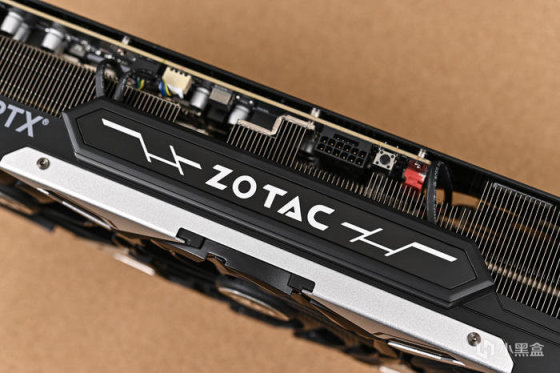

側邊中間的 ZOTAC Logo ，爲鏡面半透明呼吸燈，點亮後會有 ARGB 燈效。上方是供電接口，規格爲 1 x 12VHPWR，右側還設有雙 BIOS 切換按鍵，爲玩家提供加速和寂靜兩種風扇控制模式，可在遊戲過程中使用顯卡上的按鈕切換風扇散熱策略。

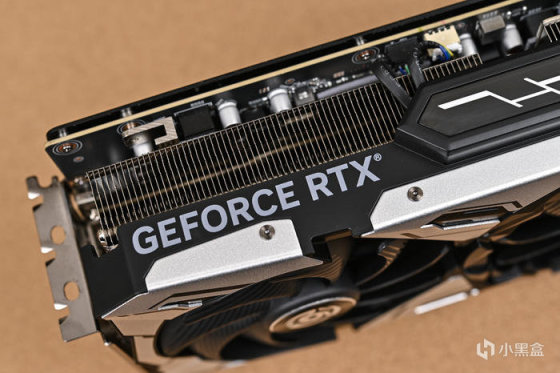

左側印有 GEFORCE RTX 字樣。

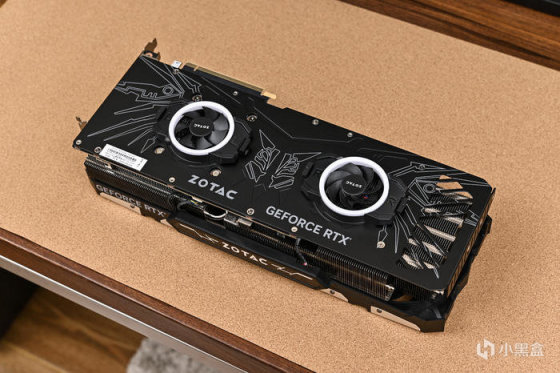

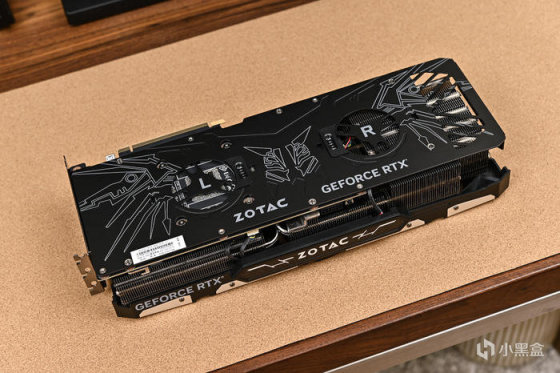

顯卡背面標配金屬背板，採用高強度合金材料一體鑄形而成，增加顯卡結構強度，有效保護PCB，提升顯卡靜電防護能力，同時背板尾部做了大面積開孔，方便正面風扇將鰭片熱量從此處快速排出，提高散熱效率。背板上的雙翼元素源自於天啓姬的鈞天裝甲，在背板設計了兩個卡槽，可以插入包裝內隨附的兩個 RGB 小風扇爲顯卡輔助散熱，下方還印有 ZOTAC 和GEFORCE RTX 字樣。

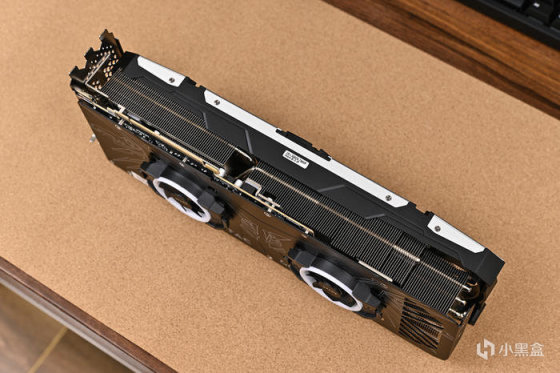

此次配備了天啓之翼2.0散熱引擎，左右兩個風扇分別爲吹風、吸風設計，讓風流遍及顯卡背面PCB等散熱死角，讓熱量無處遁形。這兩個小風扇升級了安裝方式，採用無線觸點式安裝，不再像上一代還要帶一根線，外觀更整潔美觀，值得一提的是這兩個風扇還支持 FREEZE 自動停轉功能，低負荷停轉，最大化減少噪音並延長使用壽命。此外這兩個風扇融入 ARGB 炫彩燈效，增加流光溢彩的豐富視覺效果。

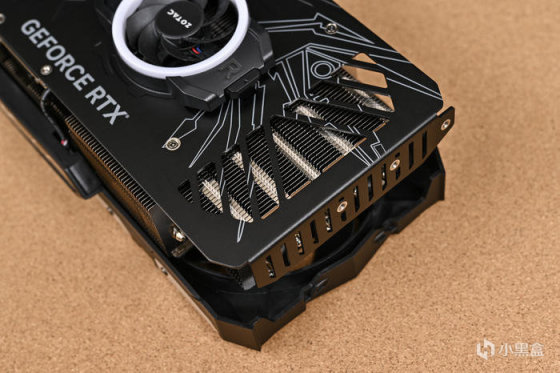

尾部開孔設計，讓熱量更容易吹透，更利於散熱。

側面可見的厚重的散熱鰭片，顯卡低溫的保障。

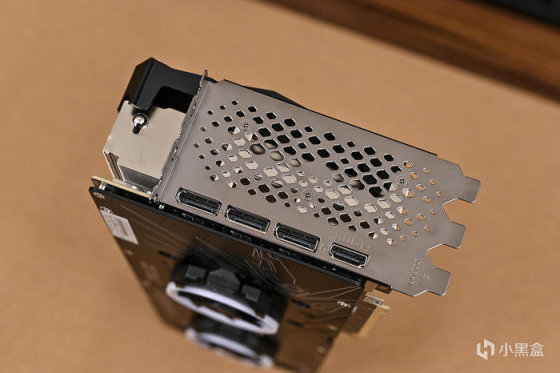

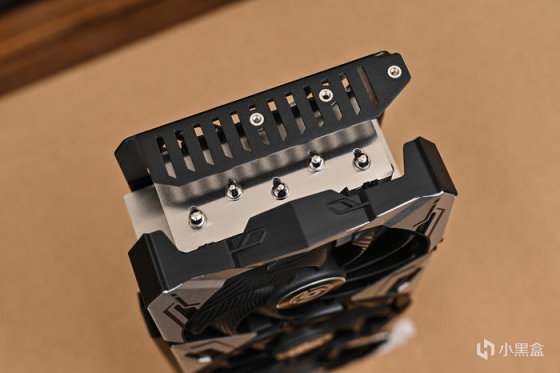

接口方面配備了 3 個 DP 1.4a （最大支持 7680x4320@60Hz）以及 1 個 HDMI 2.1 接口（最大支持 4K 120Hz HDR, 8K 60Hz HDR），擋板爲三槽位設計，並做了密集開孔散熱，不鏽鋼鍍鎳設計長久不生鏽。

顯卡尾部可以看到 7 熱管設計，背板上還有三個支架固定螺孔。

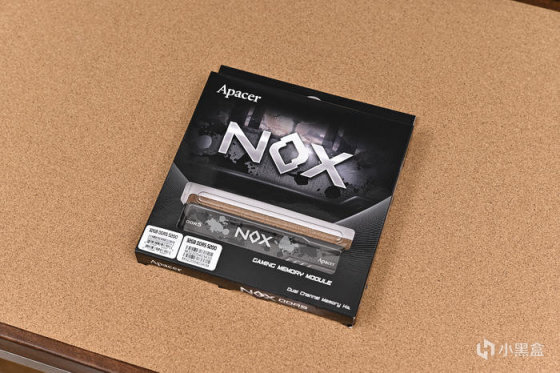

內存選擇了宇瞻 Apacer NOX DDR5 5200 電競內存。

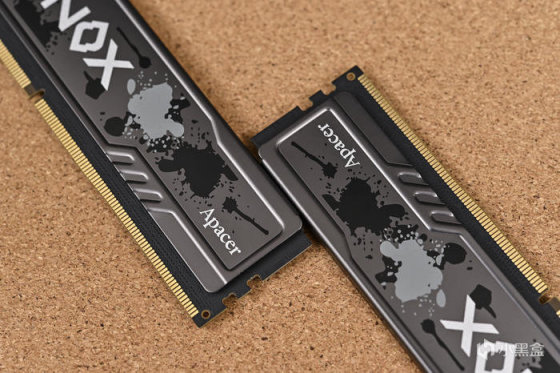

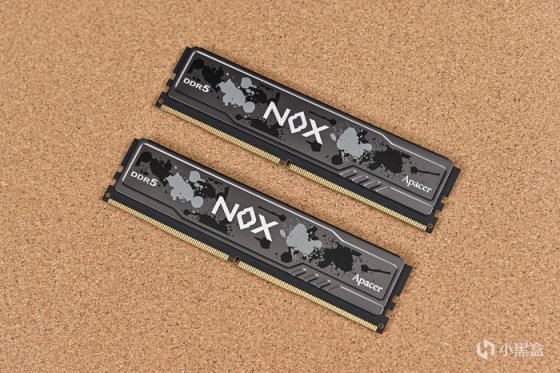

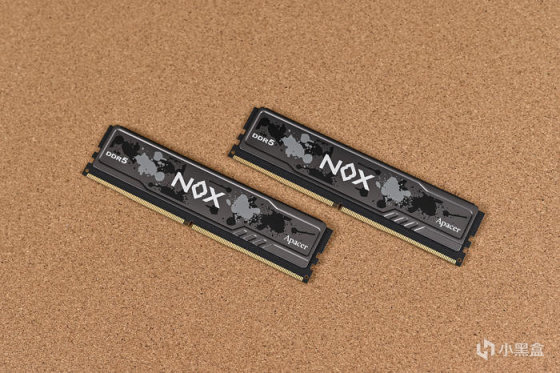

取出內存，這是雙 16GB 的套條，散熱馬甲爲厚實的鋁合金材質，觸感細膩，結合內存內置的強化散熱的 PMIC 電源管理晶片，可以讓內存更穩定、更低溫高效。表面咖灰色的底色，表面佈滿類似迷彩的塗裝，以潑墨意像帶出暗黑女神的神祕感，展現玩家個性。

內存中央印有白字體NOX的Logo。JEDEC 初始爲 4800 頻率，時序 40-40-40-77，電壓 1.1V，JEDEC 預設 7 套，而 XMP 頻率只有一套爲 5200，時序 38-38-38-84，電壓1.35V。

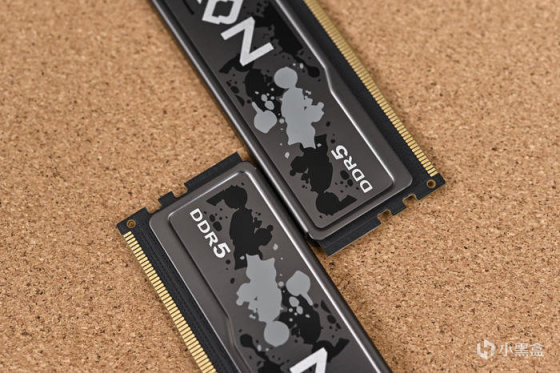

內存左側居中位置則標註了 DDR5 字樣

右側中央則印有 Apacer Logo 噴塗。

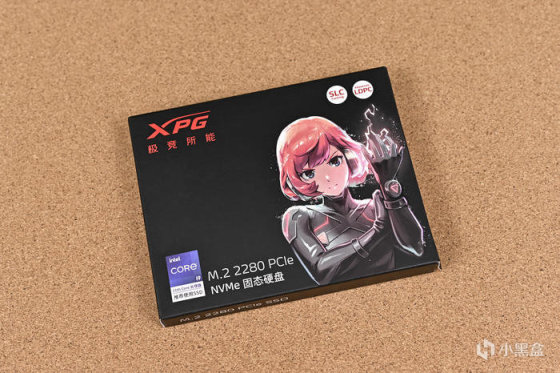

固態硬盤採用了 XPG 翼龍 S50Pro 2000GB。

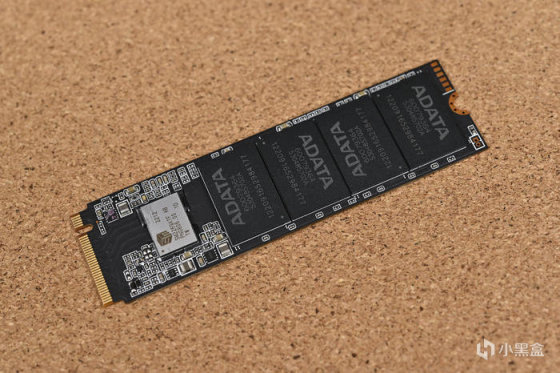

XPG 翼龍 S50 Pro 2000GB 採用標準的 M.2 2280 規格，這個規格是各大主板、筆記本廠商普遍使用的主流規格，PCB採用黑色設計，左側爲主控區域，右側則是閃存顆粒區域。採用 NVMe 1.4 標準，連續讀寫速度皆可達每秒 5000/4000MB，無論是遊戲讀取、還是雙盤互拷均比PCIe3.0 產品要高效不少，2000GB 的容量在滿足各類使用場景需求的同時更可爲 PS5 提供升級擴容。

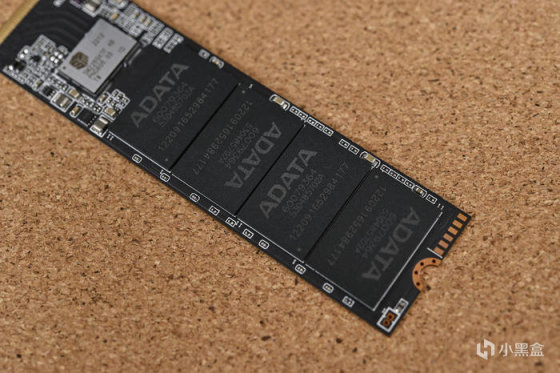

右側爲存儲顆粒部分，採用四顆 NAND 顆粒，爲 XPG 自封裝，512GB /顆，四顆合計組成 2000GB 標稱容量。

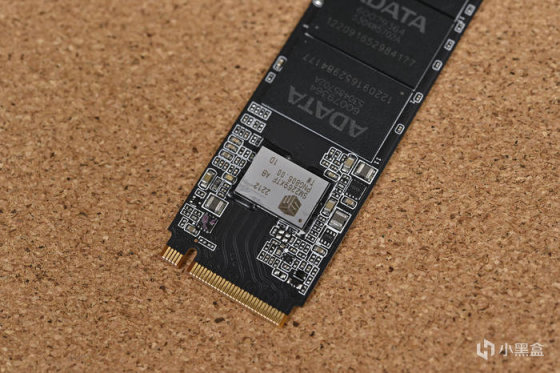

左側主控芯片採用 SMI 慧榮 SM2269XTF，這是慧榮推出的一款主流消費級 PCIe Gen4x4 NVMe DRAMLess 主控，採用12nm 製造工藝，內置 ARM Cortex-R8雙核心處理器，運行頻率爲 650MHz，支持 NVMe1.4 和 PCIe Gen 4x4 接口規範。XPG 翼龍 S50 Pro 搭載 SLC 快取算法和 HMB 技術(Host Memory Buffer)，全局 SLC 動態緩存機制，在系統加載和數據緩存擁有獨特優勢；具備 LDPC(Low Density Parity Check Code，低密度機奇偶檢查碼)錯誤校正機制，與 AES 256-bit 高階加密技術，確保數據傳輸的準確度以及安全性。

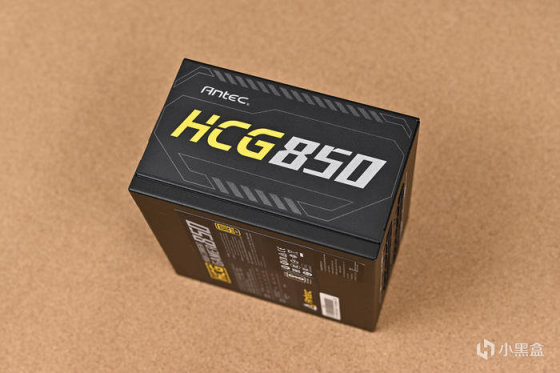

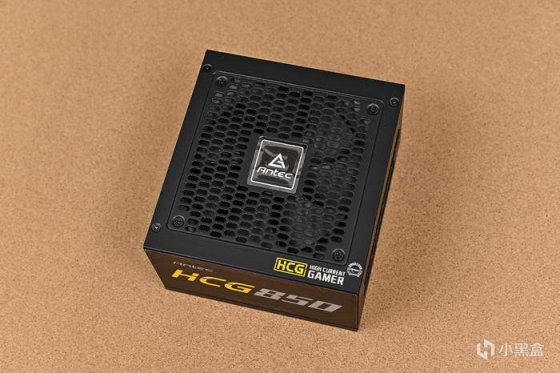

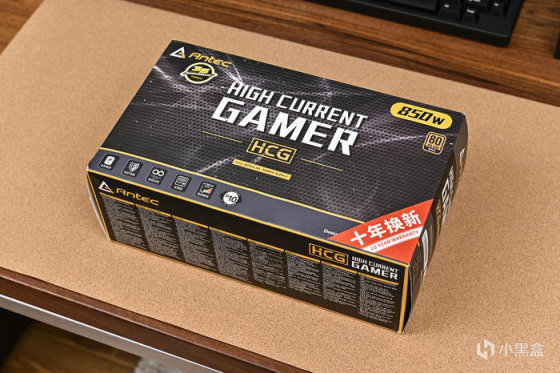

電源選擇了來自安鈦克的Antec HCG 850金牌電源。

HCG 850金牌電源的機身長度爲14釐米，配備一顆12釐米的風扇，同時電源正面還有密集的格柵孔，利於風扇進風，還能防止機箱線材進入，保護風扇。

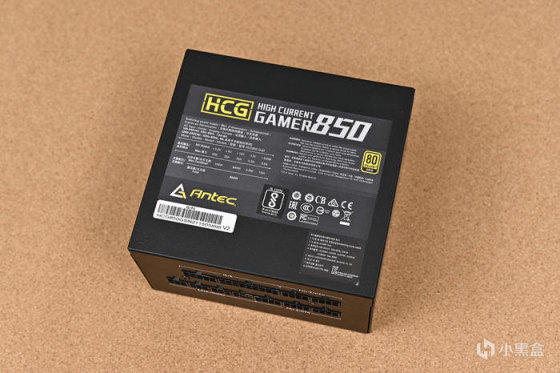

HCG 850的各項參數：+12V輸出電流最高達70A，對應了840W功率，+3.3V與+5V通過DC to DC電路從+12V調壓輸出，最高輸出電流都是20A，路聯合輸出的額定功率最高爲100W，整體額定功率是850W。

側面Antec HCG 850字樣。

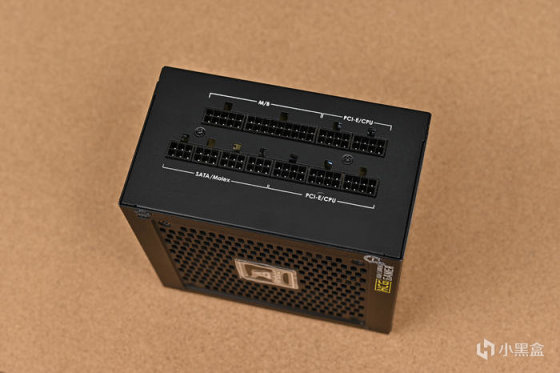

在模組接口上，HCG 850金牌電源劃分了三種類型，第一種是主板供電接口，爲10+8pin的設計；第二種是SATA供電和D型4pin接口供電，共有4組；第三種是PCI-E和CPU供電接口，共有3組。

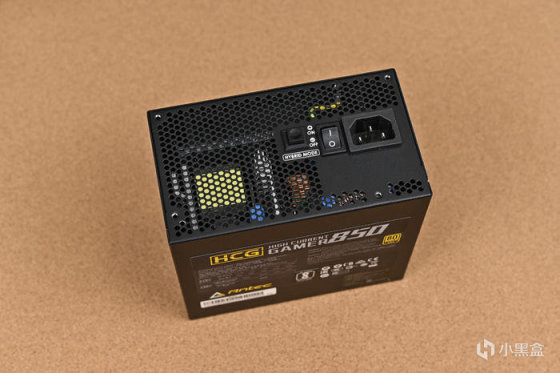

電源尾部通體鏤空設計方便熱氣排出，右側分別是Hybrid Mode的開關、電源開關以及電源插孔。Hybrid Mode關閉狀態下，電源風扇是溫控狀態，可以隨着電源負載變化而自動調整轉速。

散熱器選擇利民雙塔風冷， Phantom幻靈 Spirit 120 SE。

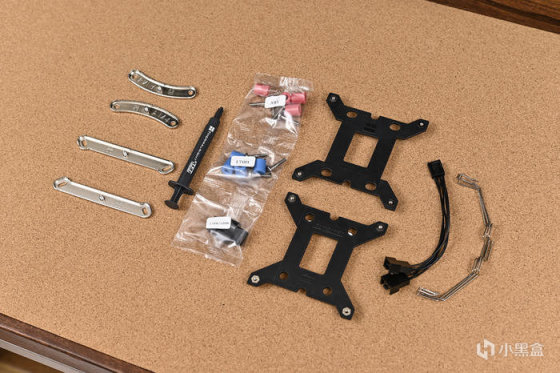

支持Intel的LGA17xx、LGA115x、LGA1200平臺，以及AMD的AM5和AM4平臺，並且附贈了一支 TF7 硅脂（導熱係數12.8W/MK）。

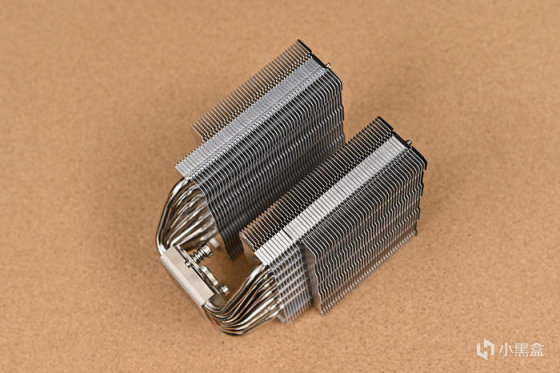

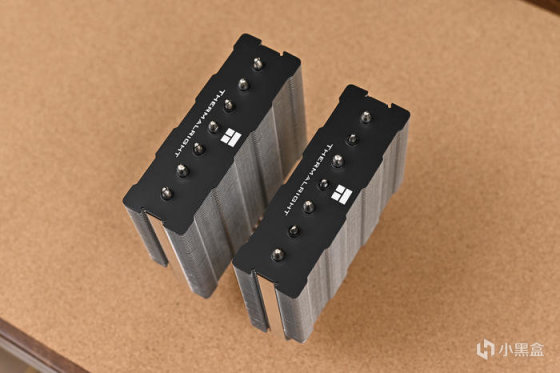

PS120SE是一款雙塔散熱器，配備了 7 根6mm的熱管，材質爲純銅熱管鍍鎳，整體尺寸爲110mm x 125mm x 154mm（L*W*H），整體重量爲765g（包含風扇），通過散熱器的底座迅速吸收CPU運行時產生的熱量，然後將熱量通過7根熱管傳導給鰭片，再通過風扇加快熱量散去，確保CPU溫度不會過高從而穩定運行。頂蓋黑化處理。

塔體避讓內存設計，同時塔體避讓主板 VRM 設計，讓散熱器無論在任何主板上都輕鬆安裝。

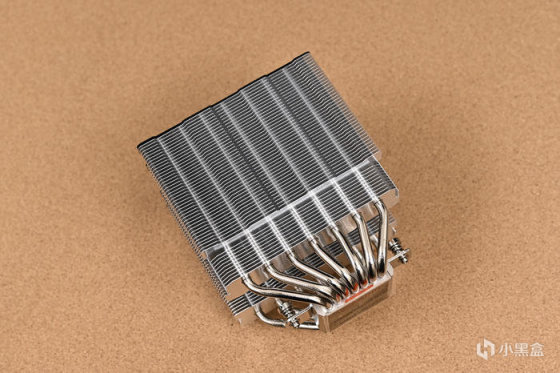

風冷鰭片鋁合金材質，採用迴流焊工藝，鰭片密度很高，雙鰭片堆疊（type-D）設計。

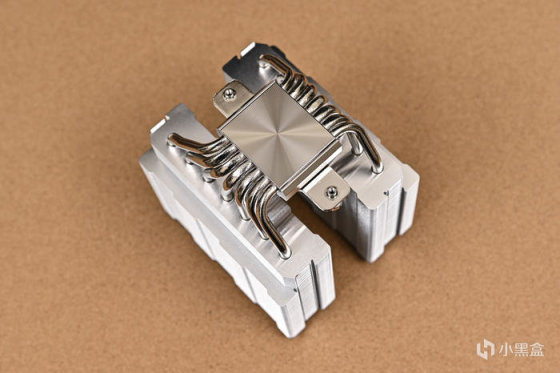

風冷底座採用銅底焊接。七根 6mm 鍍鎳銅熱管通過鍍鎳的 C1100 鏡面銅底座與 CPU 間接接觸。

PS120SE配備的風扇型號爲TL-C12Bv2，其尺寸爲120mm x 120mm x 25mm，重量爲135g，軸承類型爲S-FDB Bearing，轉速爲1500RPM±10%，最大噪音值爲25.6dB(A)，風量最高達66.17CFM，風壓則最高達1.53mm/H2O，接口爲4PIN PWM，標配一分二風扇PWM控制線，實現PWM同步控制。

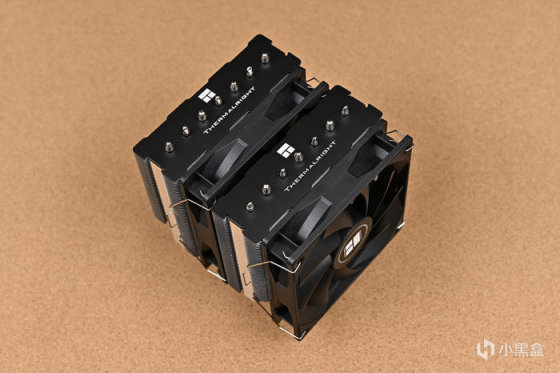

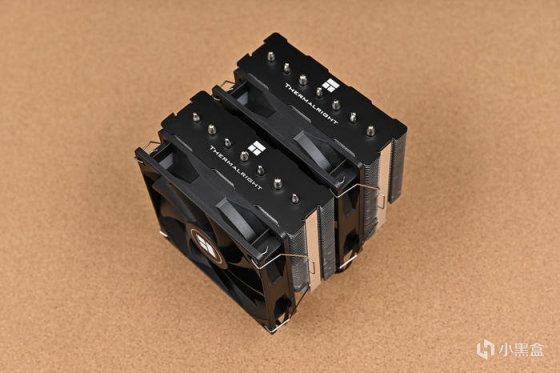

風扇和散熱本體合體後外觀展示。

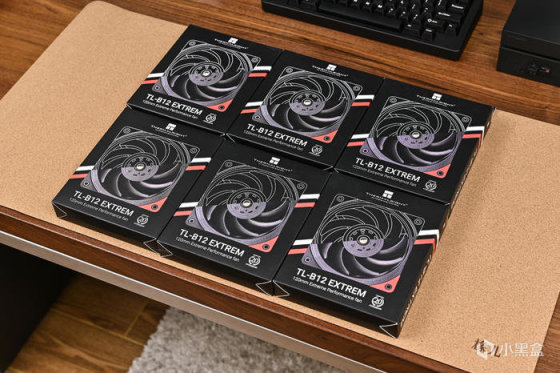

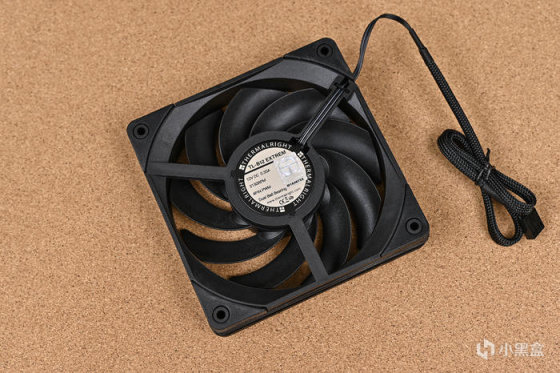

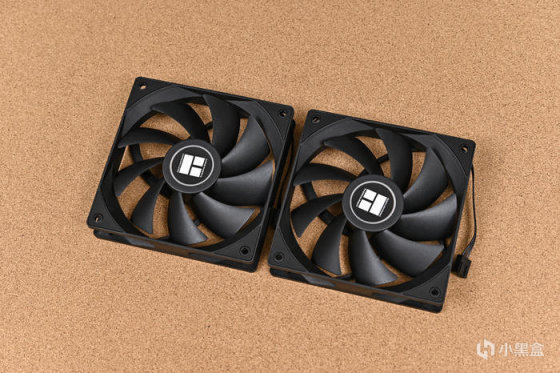

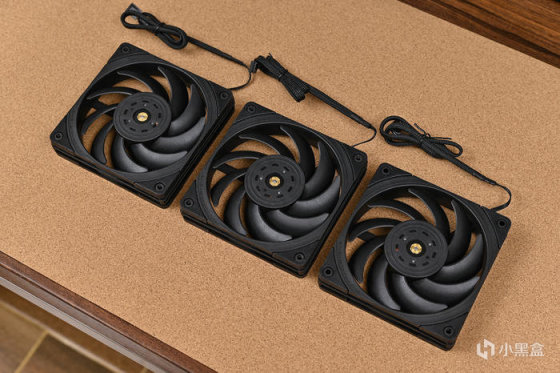

機箱風扇選擇了 6 把利民 TL-B12 Extrem。

外觀通體黑色，渦輪扇葉，四角都有緩震橡膠，同時採用動平衡點膠 2.0 工藝，實現 XYZ 三次元動平衡校正。框架是三角對稱式設計，增加 23% 有效出風面積，提升 20% 結構受壓強度。

採用PBT 服務器級用料，配有美蓓亞雙滾珠軸承，高壽命 10萬小時無故障運作時間，6 年質保。核心規格，均爲4PIN PWM 可調速接口，B12 EXTEM則轉速最高可達3150RPM，風量 112 CFM，風壓：5.0mm/H2O。

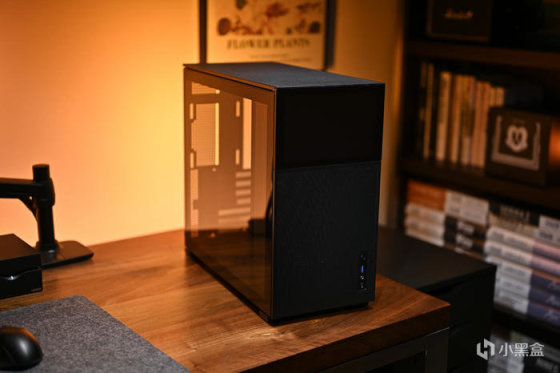

機箱來自喬思伯最新推出的ATX機箱 D41 MESH SCREEN 版本，作爲D31的放大版本，D41機箱的尺寸爲：205MM (寬) *392MM (高) *440MM (深)（容積：35.4L），非常適合緊湊型 ATX 主板裝機。機箱左側爲鋼化玻璃側板，玻璃內部四周金屬包邊加固，同時採用塗層工藝，可遮擋螺絲卡口。

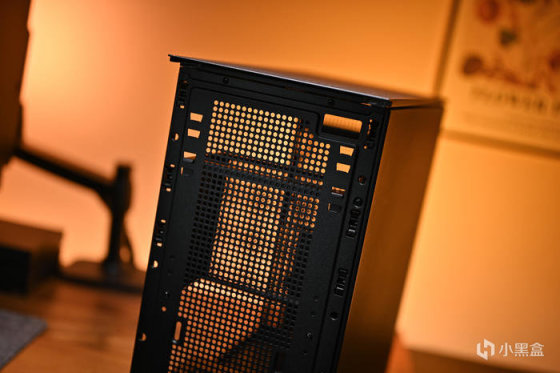

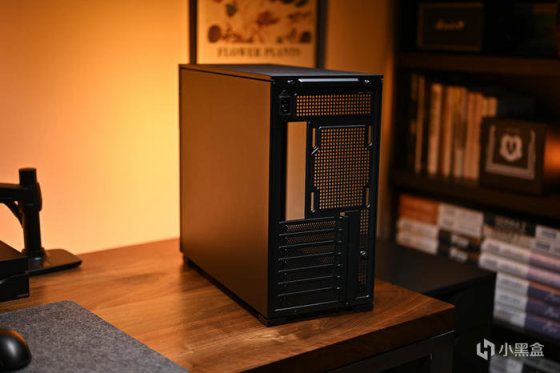

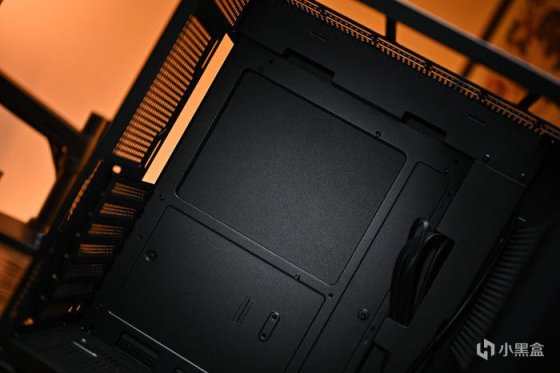

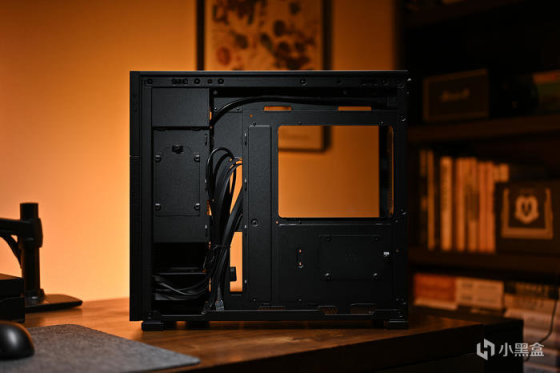

背面爲整面鋼板。

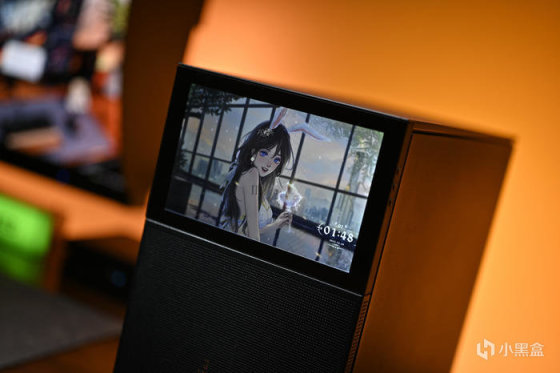

機箱前面板上方爲一個8 英寸屏幕。屏幕規格爲：分辨率爲 800p，ppi 爲 188，配合動態壁紙和 AIDA64 能用來顯示一些動畫或者電腦運行信息。屏幕表面覆蓋有1.1mm 厚 6H 莫氏硬度鋼化玻璃，保護屏幕不受刮擦。由於這塊屏幕可以拆下來作爲一個獨立的副屏，利用隨機附贈的支架螺絲可以放在桌面作爲第二屏幕來靈活使用。這塊屏需要鏈接顯卡的 HDMI 接口（信號輸出）和 USB-C 供電來使用。屏幕下方爲一整塊通風面板，前置 I/O 在前面板右下角。

I/O 前置擴展方面，包括 USB 3.0 Type-A、USB-C 3.2 Gen 2（10GBps，喬思伯宣稱可達 16GBps）和一個 3.5mm 耳麥插孔。

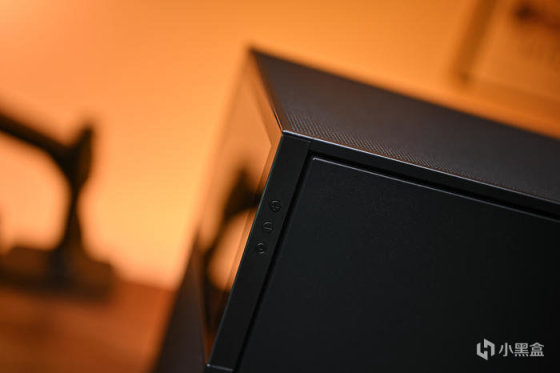

屏幕左側有三個功能鍵，從上到下分別爲：亮度+、亮度-、屏幕開關鍵。

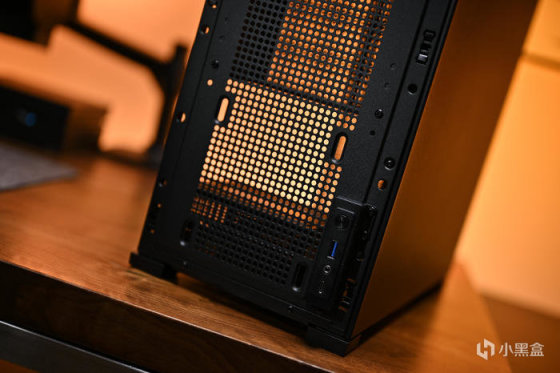

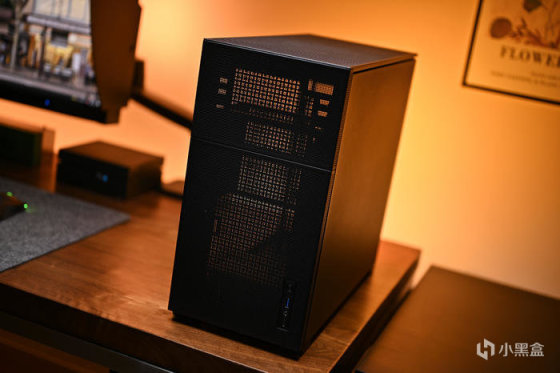

拆除上下面板，可以看到前面板內部均爲網孔設計，上方電源固定位一共四個，可以通過調整上下高度達到最大化的硬件兼容。

同時下方還有一個12cm風扇位進風，不過前提是電源長度不得超過 14cm，電源需掛位處於第一級。

屏幕拆下可以替換隨機箱附贈的通風 Mesh 網板，同時屏幕作爲副屏置於桌面使用。

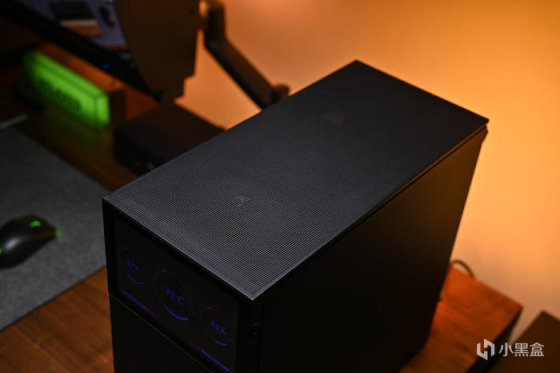

機箱頂部和前面板同爲通風網板設計。雙層板設計，頂板和內部冷排支架間距 12mm，可有效降低風阻和風噪。

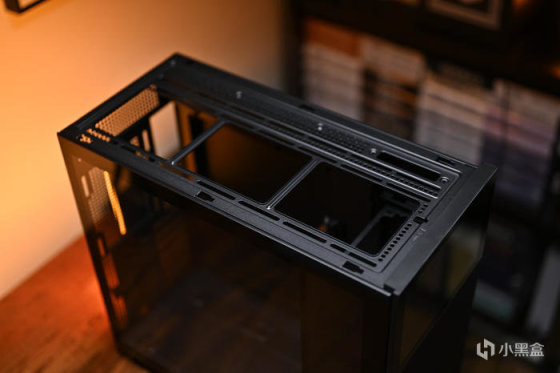

鬆開頂板後部螺絲，頂板即可拆除，頂部可安裝 3 顆 12cm 或 2 顆 14cm 風扇，冷排支持最大 360 水冷。

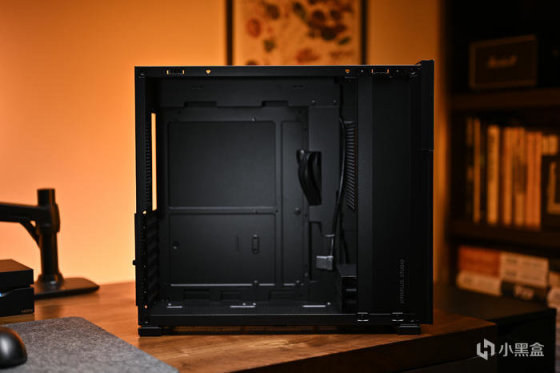

機箱主板側展示。

支持 ATX 主板，和 D31 一樣風冷散熱最大支持 168mm，顯卡方面和電源高度相互影響，顯卡支持最大 335mm-400mm 之間。

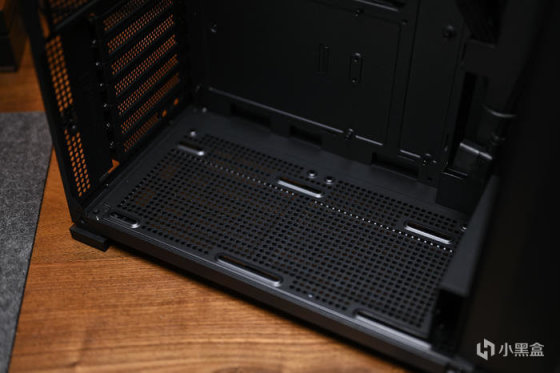

機箱底部同樣爲通風網孔設計，支持安裝 3 顆 12cm 或 2 顆 14cm 風扇，冷排支持最大 360 水冷。電源最下方相比 D31 空間更足，理線更輕鬆，顯卡也可以獲得更好的散熱效果。

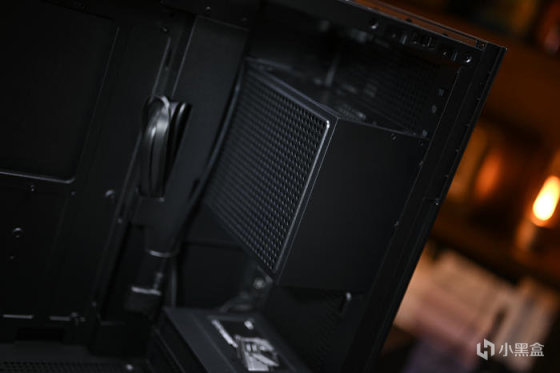

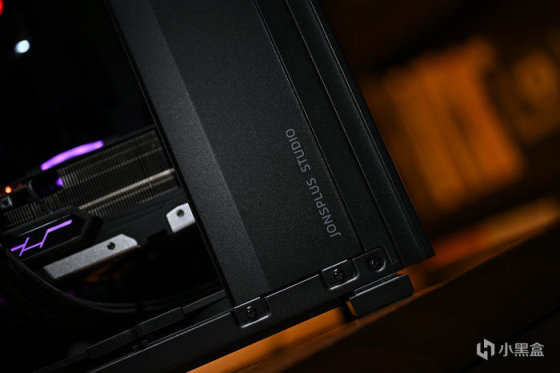

右側爲電源線擋板，起到檔線遮醜的作用。

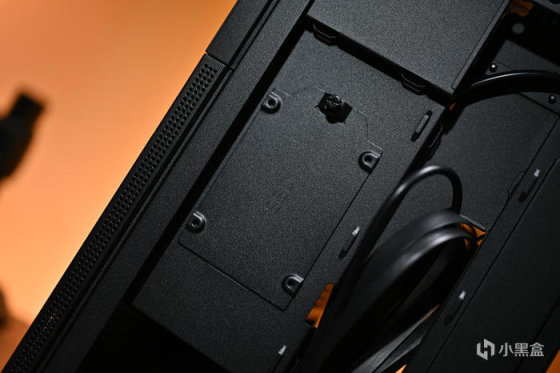

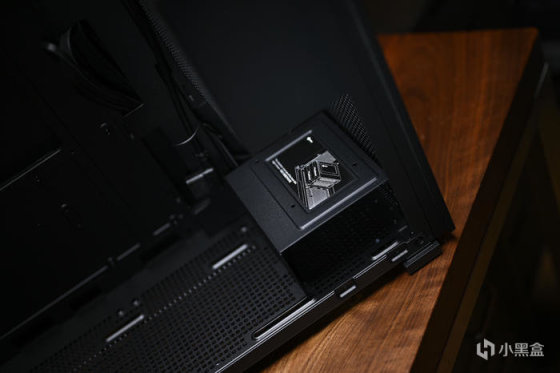

電源掛架下方爲一個三盤位硬盤架，可以支持 2 個 3.5 寸 HDD+1 個2.5 寸 SSD 硬盤安裝，當然如果不使用也是可拆除的。

電源前置吊裝，支持ATX、SFX-L、SFX規格電源安裝，最大安裝方式電源不超 220mm，電源架雙面通風設計，電源可以雙面均可安裝，共 4 個檔位上下可調。顯卡長度取決於電源安裝檔位，以頂部安裝 360 一體水冷爲例，若想要獲得較長的顯卡支持，ATX 電源推薦使用 14cm 長度，顯卡長度可最大支持到 360mm。
