七彩虹 Z790 巡洋舰+影驰 4070+机械大师 C34Pro 装机展示

今天带来：酷黑手提箱——七彩虹 Z790 巡洋舰+影驰 4070+机械大师 C34Pro 装机展示。机箱来自机械大师 Meshanic Master C34Pro，这是一款紧凑型 ATX 机箱，黑、白、银、黄四色可选，本次装机展示典雅黑版本。机箱尺寸为：429x 205x 349mm，约 30.6L，外壳采用 2mm 铝合金、内壳采用 1mm 钢板制成，外壳工艺为黑色阳极氧化工艺，触感细腻，自带高强度铝合金提手方便搬运移动。模块化设计，支持 ITX、MATX、ATX、EEB（305x 330mm）主板安装，支持 165mm 塔式风冷，支持 360mm 水冷，显卡最大 420mm，电源支持最大 220mm ATX 电源。这款机箱拥有众多的安装方式方法，比较有特色的是，可以通过主板 I/O 模块的上下移动实现 ATX/MATX 主板安装的切换，可以通过显卡模块替换显卡竖装包实现显卡直插/竖插的变换。本次装机采用 ATX 主板搭配 360mm 水冷安装，由于显卡不算长（338mm 以内），为了不浪费空间使用了默认的电源底部安装方式，此时电源可以获得更好的长度支持。此种方案也可以长显卡，此时电源要置于前端中部，电源接线口朝外（电源长度不超过 140mm），显卡此时长度最大支持为 420mm。同时，机箱支持显卡竖装模式（需另配竖装模块）。

其他硬件方面，主板使用七彩虹 Colorful CVN Z790D5 GAMING PRO WIFI V20 巡洋舰，黑金配色设计，全覆盖寒霜合金散热装甲，采用了 16+1+1 相的 DrMos 供电，单颗最高输出电流 55A，多路联合输出可以确保 14 代酷睿处理器的供电稳定。供电模组采用了 F.C.C 铁素体电感，增强本身性能的同时降低电感线圈对其它元件的干扰；8 脚低电阻式 MOS，可以提供更高的转换效率；10K 黑金固态电容提供稳定的滤波能力；显卡则是来自影驰 GeForce RTX 4070 金属大师 OC，无光金属机甲风格，8+2 相数字贴片供电兼顾散热与性能，328mm 长度+紧凑的两槽设计是这款 Deng A12Pro 机箱的绝佳组合；内存使用金士顿 Fury 叛逆者 DDR5 RGB 6400 32GB 套装，支援 Intel&AMD 双平台；固态硬盘来自影驰 HOF EXTREME 30 M.2 PCIe 4.0 2TB，连续读写 7000/6500 MB/s，采用优选 3D NAND 颗粒，群联 PS5018-E18 主控，内部集成智能温控和第四代 LDPC 数据纠错机制，数据更安全，功耗更低；电源来自全汉 FSP Hydro PTM X Pro1200W ATX3.0 白金全模组，长度只有 13cm，各类紧凑型机箱的福音。采用 LLC 拓扑+DC-DC 结构设计，支持最新英特尔 ATX3.0 规范，可在 200% 负载下保持 100μs 电源正常输出，能承受相当于 2 倍电源额定功率的瞬间峰值功耗（1200W x 2），能承受相当于 3 倍显卡 TDP 的瞬间峰值功耗（显卡 TDP x 3）。采用日系 450V/105℃ 工业等级电解电容，APFC MOSFETS、APFC Controller、+12V MOSFETS 等主要元器件，多采用英飞凌、东芝、意法半导体等国际知名超一线品牌零部件，稳定可靠，十年质保；散热来自利民 CORE MATRIX 360 Black，矩阵幻视风全金属冷头，氛围灯效，内含全新 CORE V1.0 独立水泵架构，吸热效率提升 23%，热交换效率提升 17%，运行噪音下降 33%；附件来自海韵 ATX 24-Pin 90° Aadpter 主板 90° 转接头，无需弯折线材，优化对流和理线空间，安装后线材更美观，自带第二代电源检测器功能。介绍这么多，下面进入装机环节。

一起陪我装机的妹子“王小福”。

硬件配置清单：

CPU：英特尔 intel CORE i7-14700K

主板：七彩虹 Colorful CVN Z790D5 GAMING PRO WIFI V20 巡洋舰

显卡：影驰 Galaxy GeForce RTX 4070 金属大师 OC

SSD：影驰 Galaxy HOF EXTREME 30 M.2 PCIe 4.0 2TB

内存：金士顿 Kingston Fury Renegade 叛逆者 DDR5 RGB 6400 32GB（16Gx2）

电源：全汉 FSP Hydro PTM X Pro1200W ATX3.0 白金全模组

散热：利民 Thermalright CORE MATRIX 360 Black

风扇：利民 Thermalright TL-K12 x5

附件：海韵 Seasonic ATX 24-Pin 90° Aadpter 主板 90° 转接头

机箱：机械大师 Meshanic Master C34Pro AIR 典雅黑

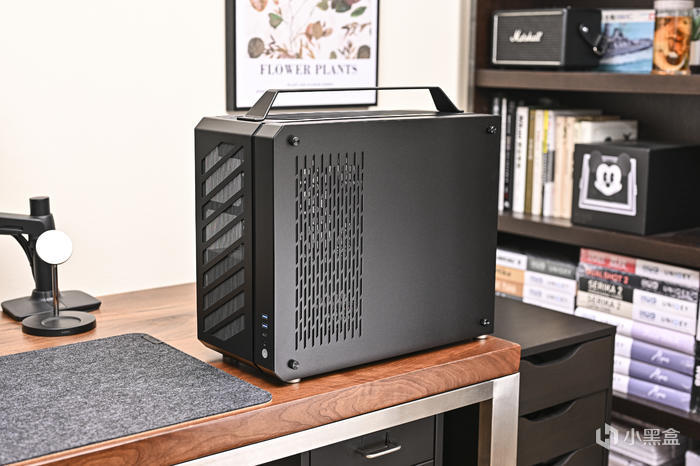

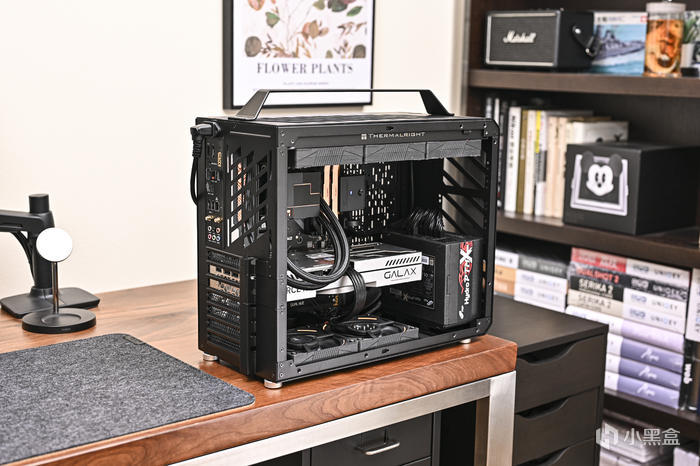

一、整机展示。

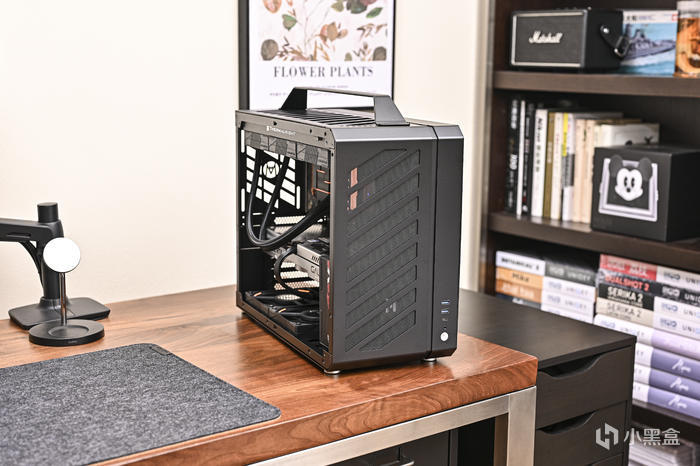

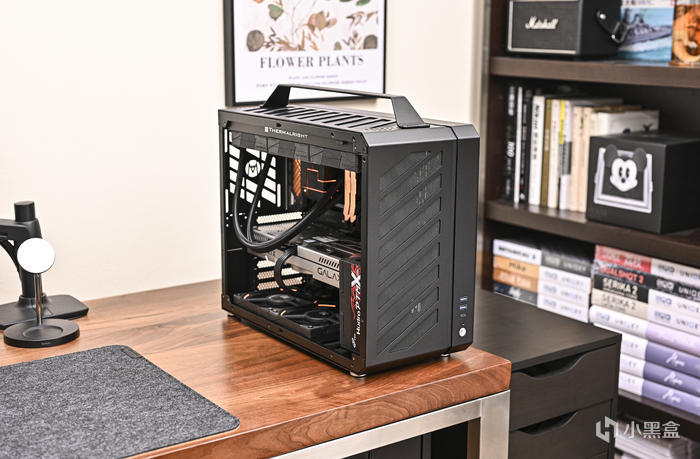

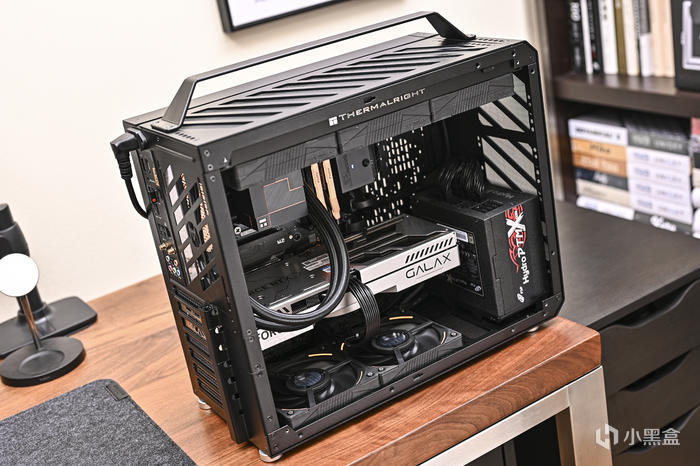

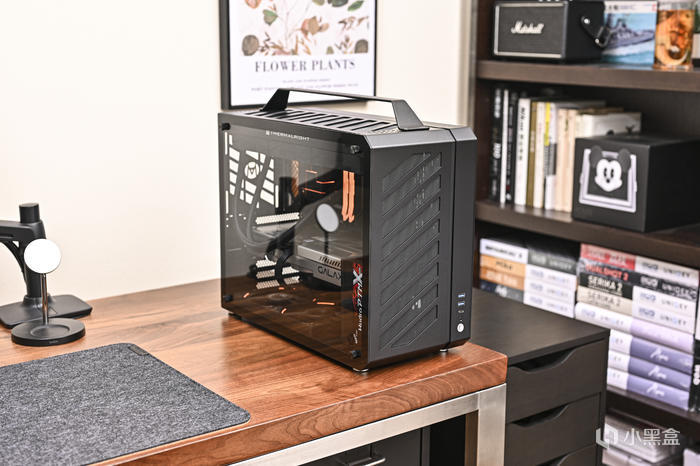

整机黑色调，橙色 RGB 灯光点缀（R255，G90，B100）。以下为主机各角度展示。机箱左侧墨色钢化玻璃侧板。

机箱主板侧展示。

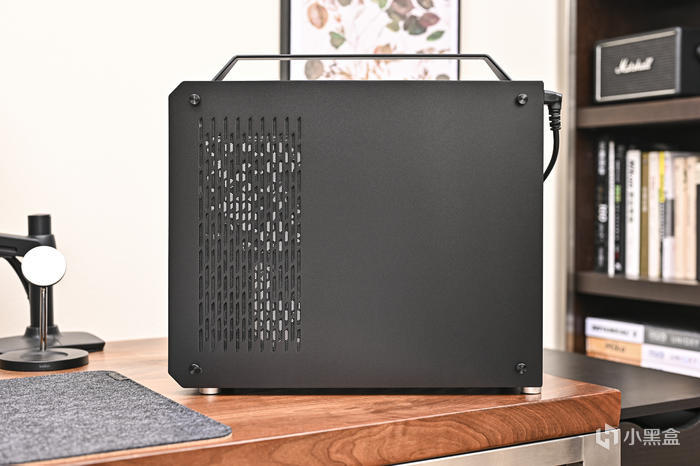

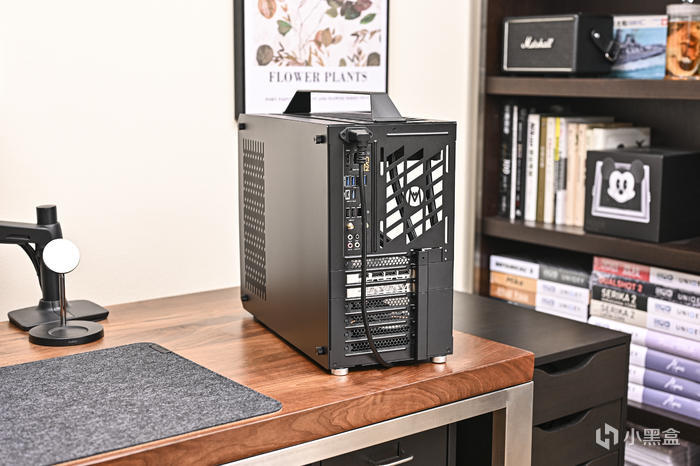

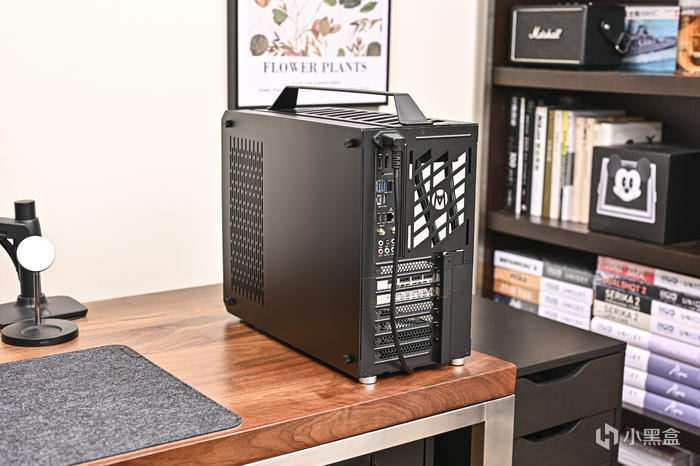

机箱背部一整块黑色铝合金板，左侧条纹通风开孔。

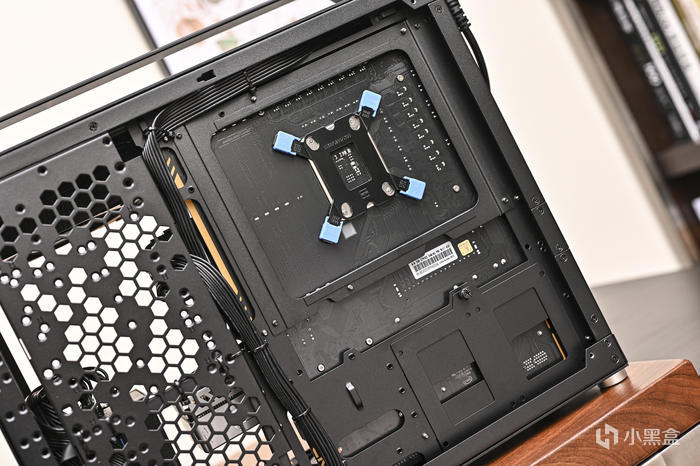

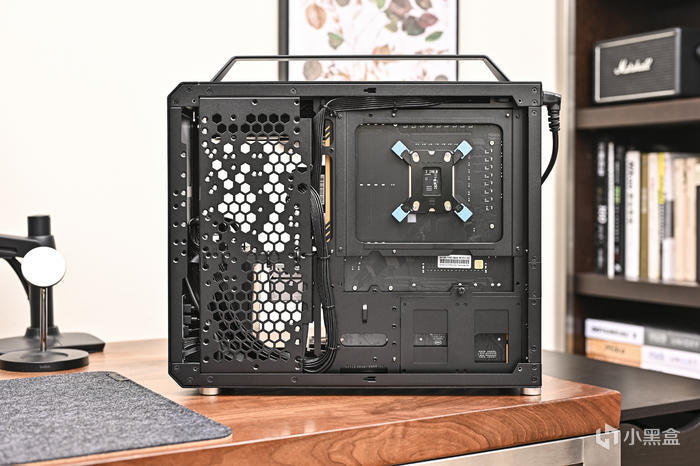

背板同样免工具拆装。移除背板，机箱背部理线展示。这款机箱背部拥有 18mm 理线空间，配备多个穿线扎带口，还是很好打理的。

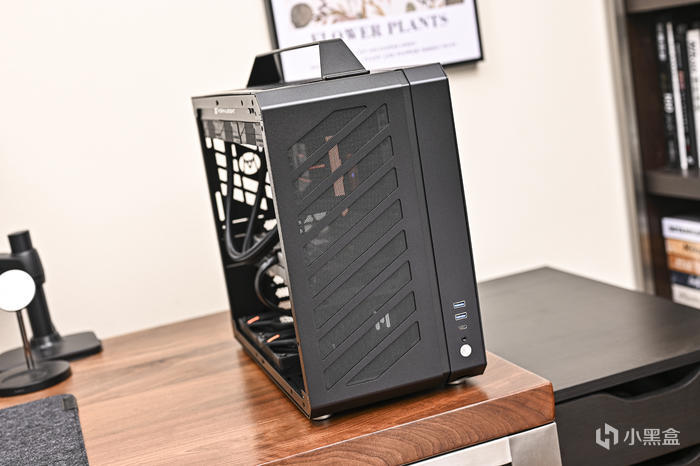

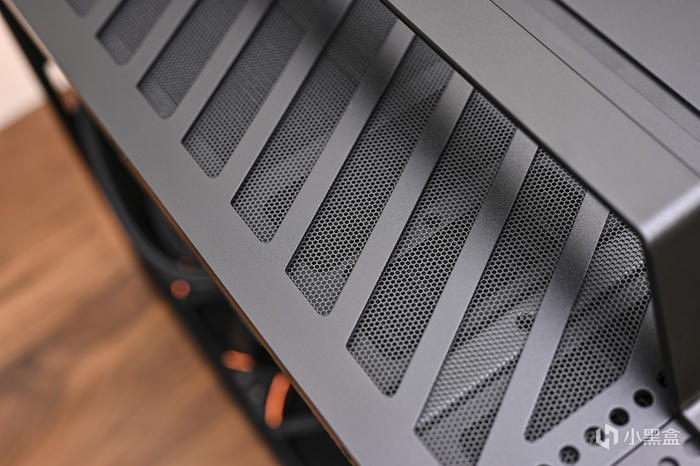

AIR 前面板斜纹开孔通风设计，预贴黑色防尘网。

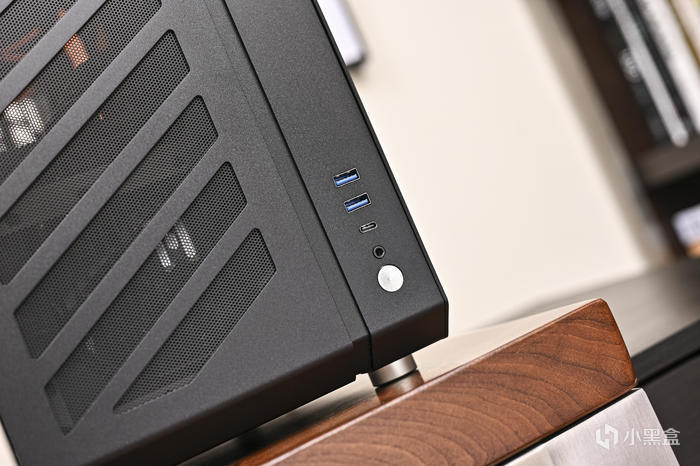

机箱I/O 在前面板右下角，从上到下分别为：2x USB 3.0 TypeA，1x 10G Type-C，1x 3.5mm 音频复合接口、1x 机箱开关内置白色 LED 指示灯。

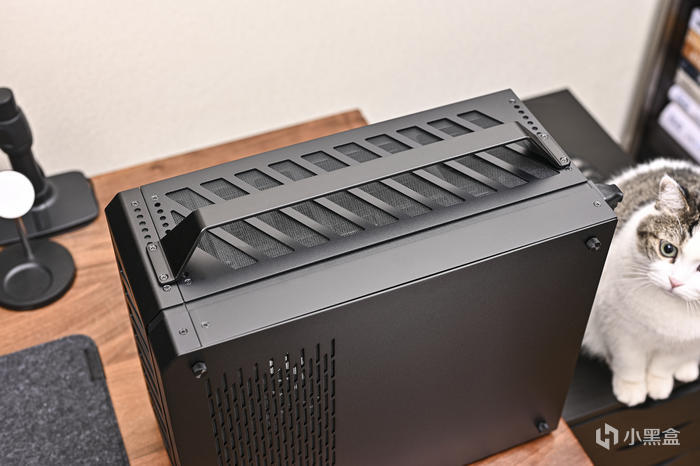

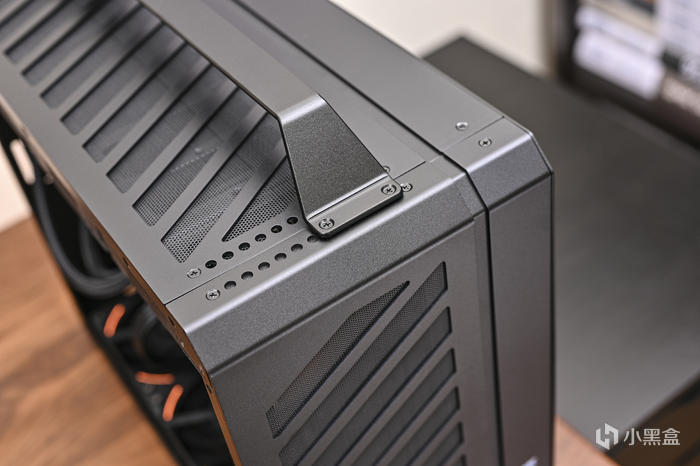

机箱顶部和前面板同样的 AIR 斜纹开孔通风设计，预贴黑色防尘网。顶部安装了金属提手，方便移动。

机箱铝合金外壳细节展示。

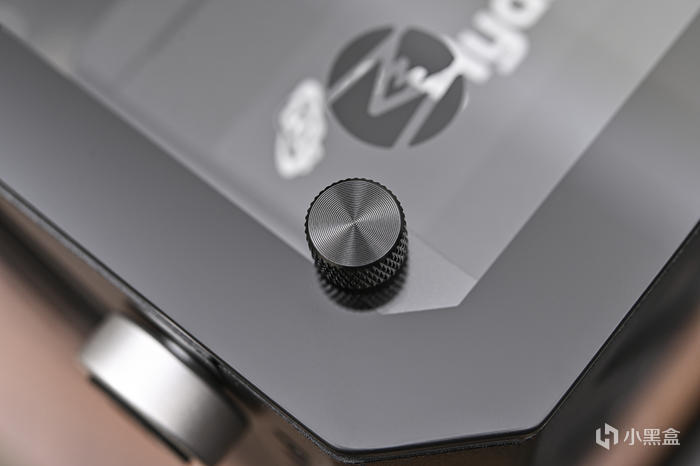

四角手拧螺丝免工具拆装设计。

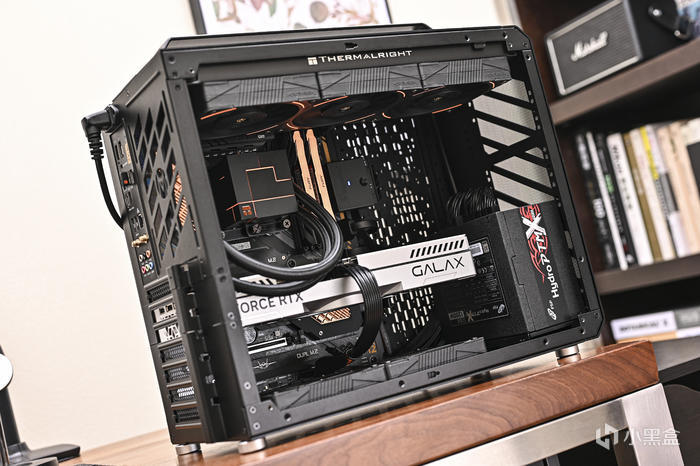

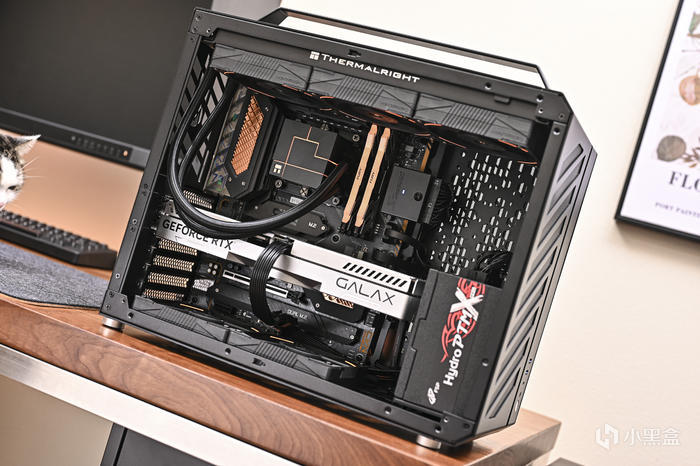

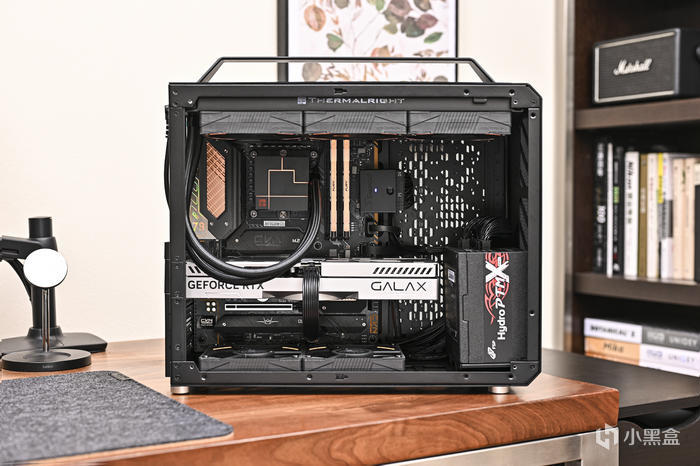

移除机箱左侧钢化玻璃侧板，来看机箱内部各硬件情况。

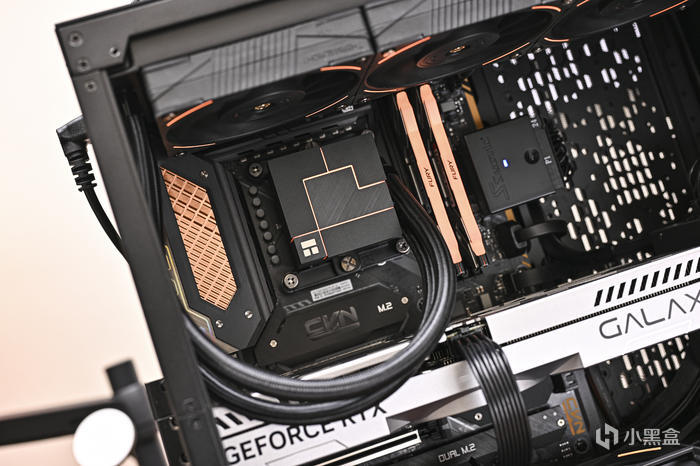

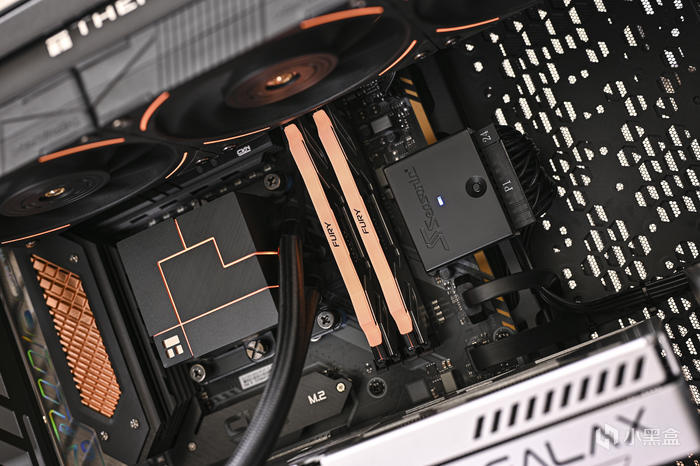

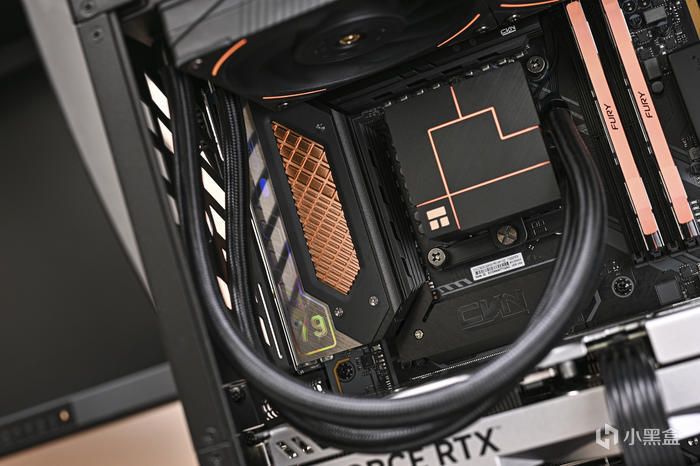

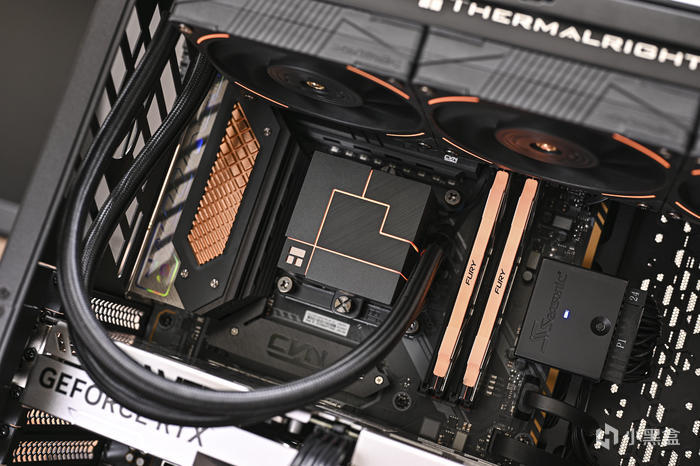

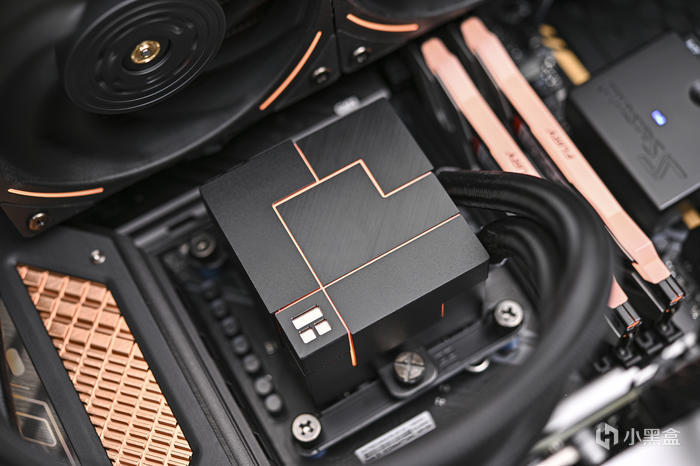

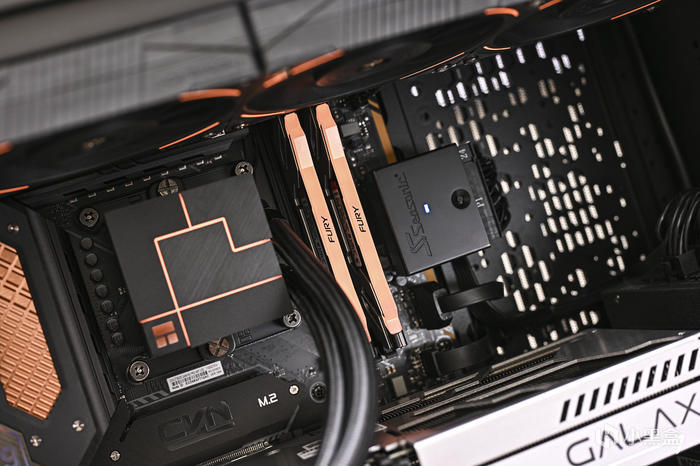

利民 CORE MATRIX 360 Black 冷头灯效。矩阵幻视风全金属冷头，全黑化纳米喷漆暗黑系风格，铝合金楔形镶嵌工艺，结合层次高低粗细氛围灯效，支持各大主板厂商神光同步。

内含全新 CORE V1.0 独立水泵架构，9 级转子马达，新型流体叶轮，微密铲齿工艺，吸热效率提升 23%，热交换效率提升 17%，运行噪音下降 33%。

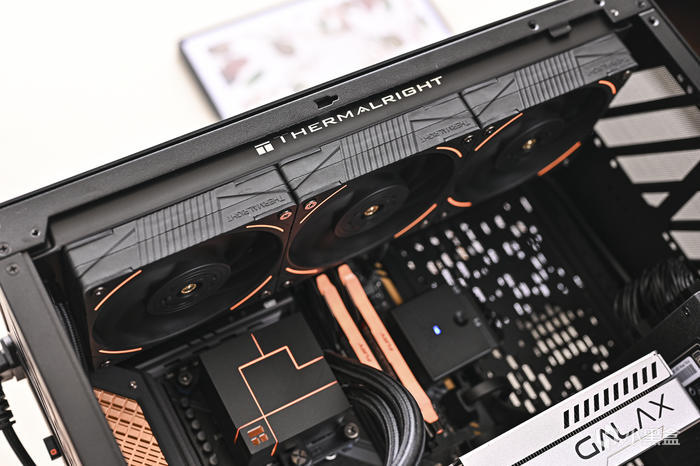

冷排侧方印有亮银色利民 Thermalright 金属 Logo。顶部 3 颗利民 TL-K12 风扇灯效。

金士顿 Fury Renegade 叛逆者 DDR5 RGB 6400 32GB（16Gx2）灯效。

采用金士顿 Infrared Sync Technology 技术，配合 FURY CTRL 软件可以可以带来更个性的灯效表现。

七彩虹 Colorful CVN Z790D5 GAMING PRO WIFI V20 巡洋舰全覆盖寒霜合金散热装甲。提高散热性能的同时提高主板外观质感，双分区加大供电散热，完整覆盖核心 Dr.Mos。多重 CNC 切割结构，大幅增加热交换面积。

采用了 16+1+1 相的 DrMos 供电，单颗最高输出电流 55A，多路联合输出可以确保 14 代酷睿处理器的供电稳定。供电模组采用了 F.C.C 铁素体电感，增强本身性能的同时降低电感线圈对其它元件的干扰；8 脚低电阻式 MOS，可以提供更高的转换效率；10K 黑金固态电容提供稳定的滤波能力。

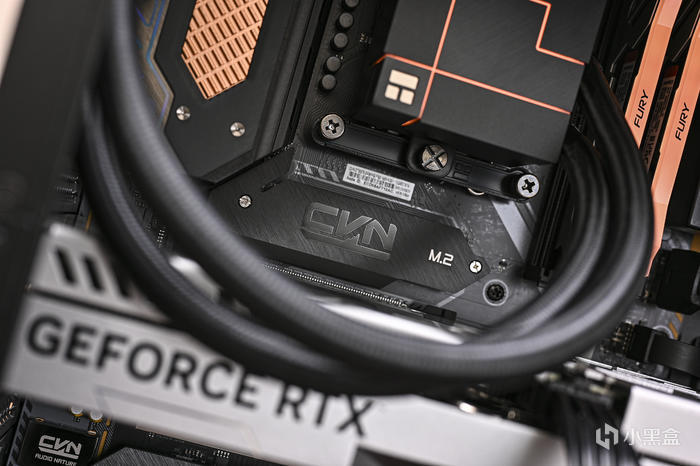

主板第一条 M.2 PCIe4.0 SSD 散热装甲啥样的 CVN 金属拉丝标识。

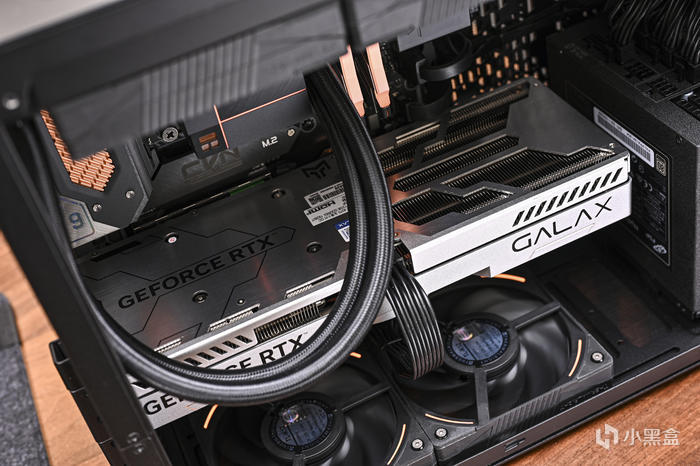

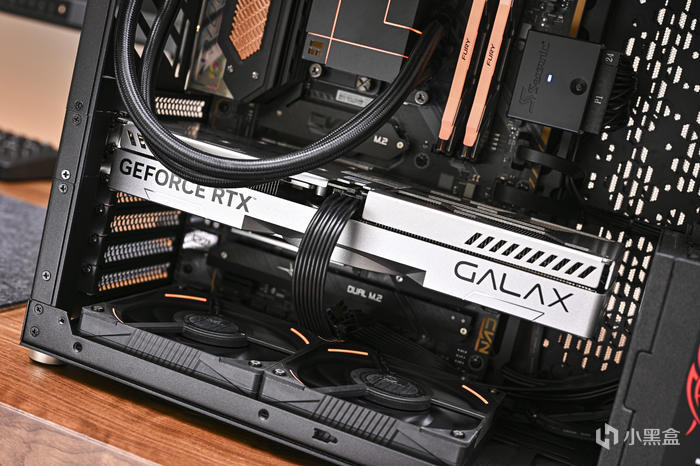

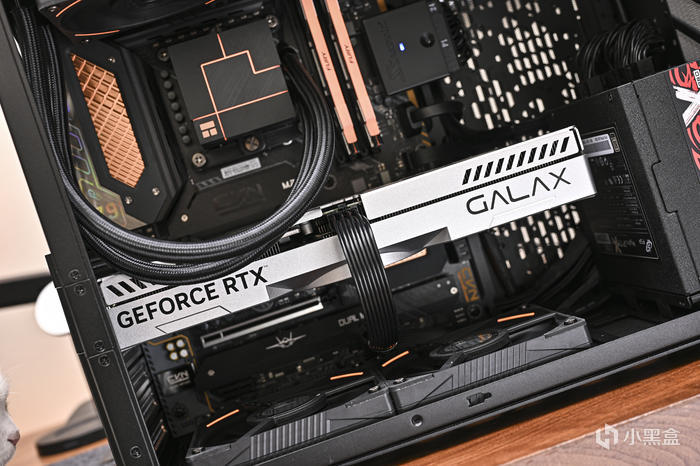

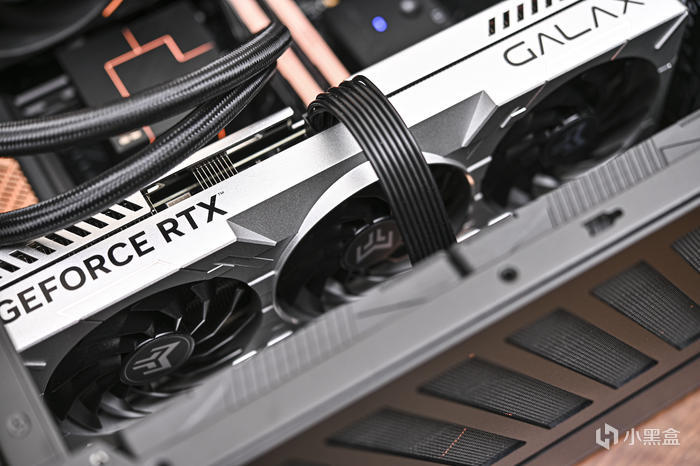

影驰 GeForce RTX 4070 金属大师 OC。无光金属机甲风格，8+2 相数字贴片供电兼顾散热与性能，328mm 长度+紧凑的两槽设计兼容性更好。

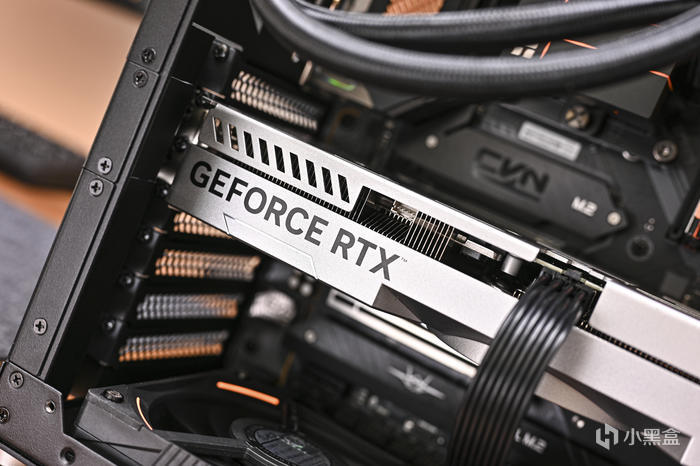

采用压铸铝合金一体成型上盖，全覆盖设计，大幅提升散热面积，侧面两侧斜条开孔。显卡左侧是 GEFORCE RTX 黑色字体标识。

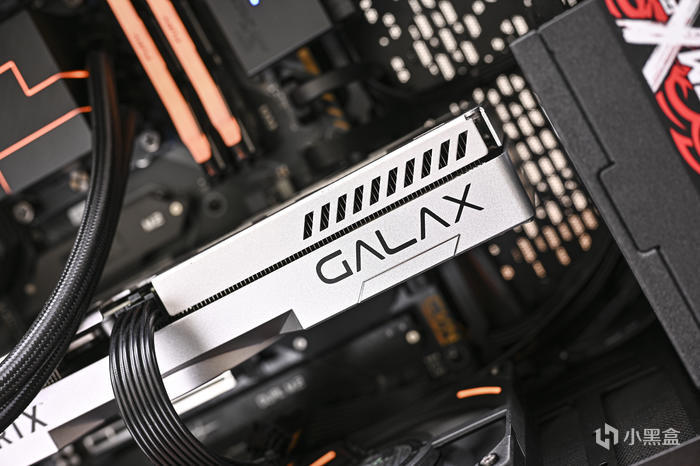

显卡右侧则是影驰 GALAX 英文 Logo。得益于新一代 40 系显卡出色的功耗比，单 8Pin 也能为影驰 RTX 4070 金属大师 OC 提供充足电力。内嵌式的接口可以让走线突出更好，更容易盖上机箱侧板。

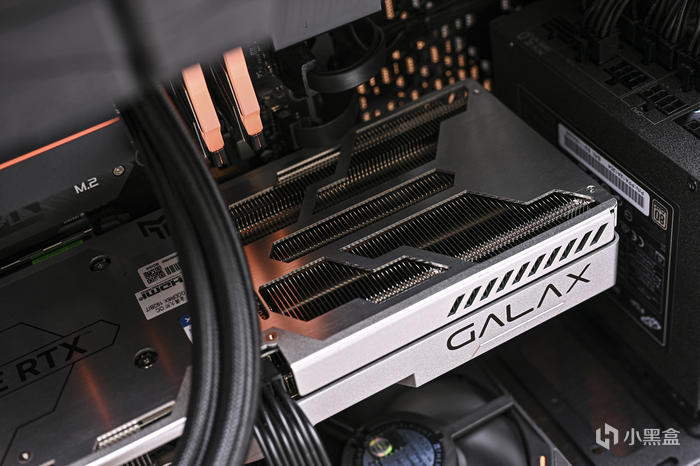

背部为全金属背板，金属拉丝加雾面处理，镂空设计保障散热性能。

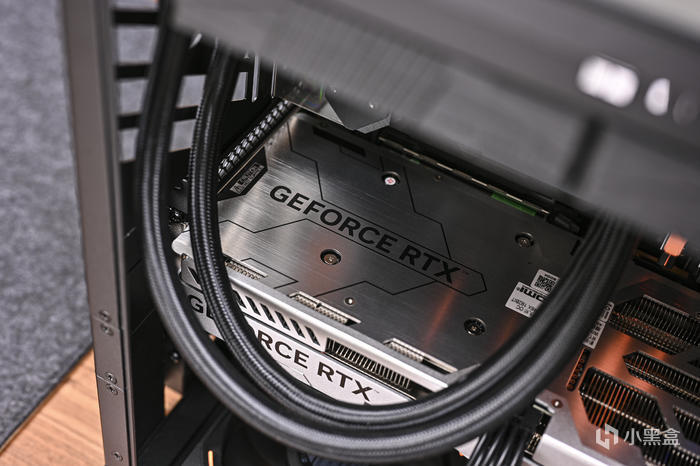

背板左侧 GEFORCE RTX 标识，周边还具有机甲风的几何刻线。

尾部几何镂空开窗，贯穿通风，减少尾部中央防止下垂，同时兼顾更加散热风道。

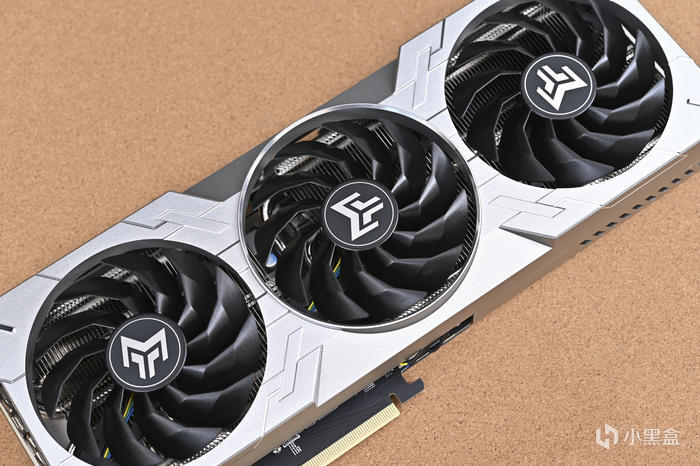

显卡正面三颗 92mm 特制静霜风扇，折角扇叶设计，为散热模块提供更强风力和风量保障，加快热量散热，此外，风扇均支持智能启停，静音的同时延长使用寿命。显卡外壳边角处 CNC 高光亮边极具金属质感。

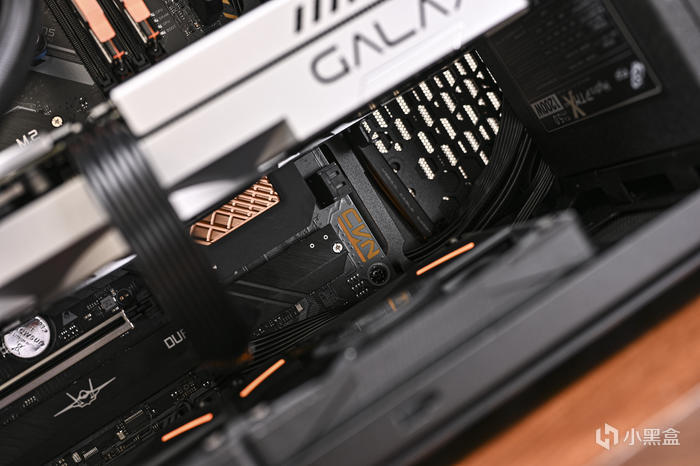

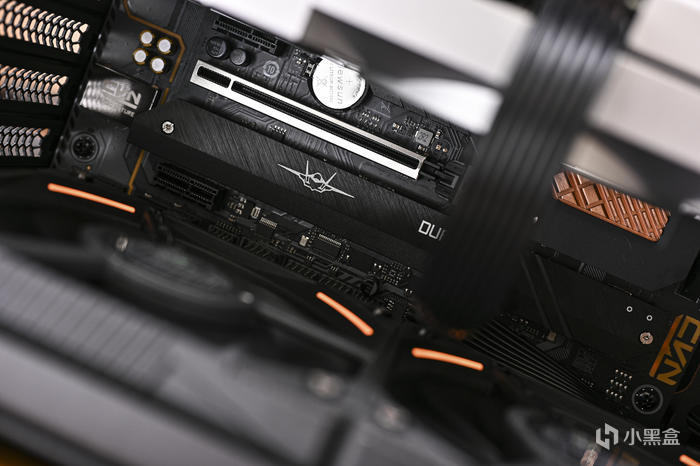

主板最下方长条 M.2 SSD 散热庄家爱为 2 条 M.2 SSD 共用，左侧印有战斗机的正面视图，右侧印有 DUAL M.2。

右下角的金色七彩虹 CVN 字样。

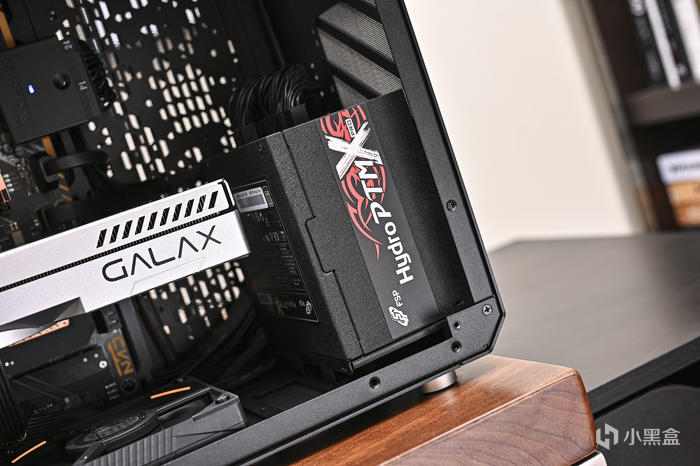

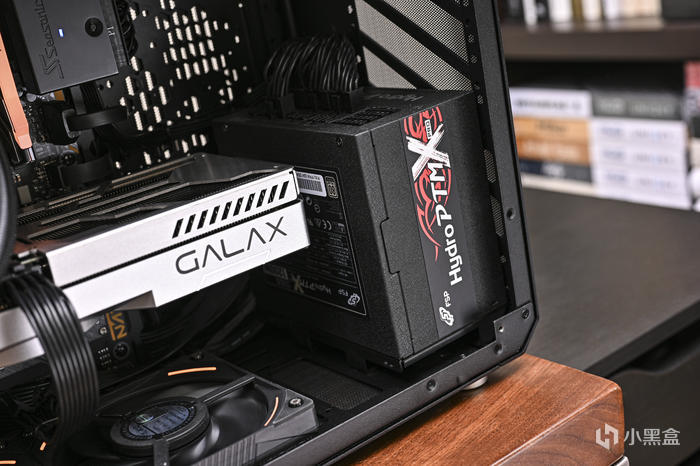

全汉 FSP Hydro PTM X Pro1200W 白金牌全模组电源。长度只有 13cm，各类紧凑型机箱的福音。支持最新英特尔 ATX3.0 规范，可在 200% 负载下保持 100μs 电源正常输出，能承受相当于 2 倍电源额定功率的瞬间峰值功耗（1200W x 2），能承受相当于 3 倍显卡 TDP 的瞬间峰值功耗（显卡 TDP x 3）。采用日系 450V/105℃ 工业等级电解电容，大幅度延长电容使用寿命，提高用电效率和稳定性。同时，APFC MOSFETS、APFC Controller、+12V MOSFETS 等主要元器件，多采用英飞凌、东芝、意法半导体等国际知名超一线品牌零部件。规格表直观的展示了电源的各项性能指标。

全汉 Hydro PTM X Pro 系列独特保护涂层，可保护其免受灰尘、污渍和湿气的影响。保证在恶劣的环境中提供更好和可靠的性能，并且经过测试可在高达 95% 相对湿度的环境中工作。

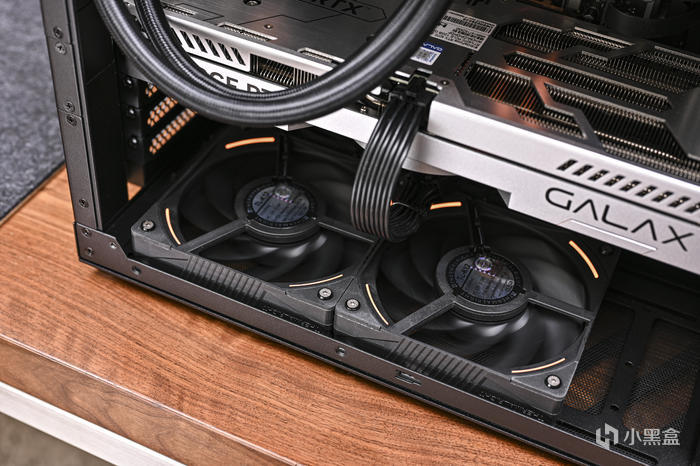

底部安装的 2 颗利民 TL-K12 风扇灯效。

机箱左侧 240mm 冷排/ 2x120mm 风扇安装位。

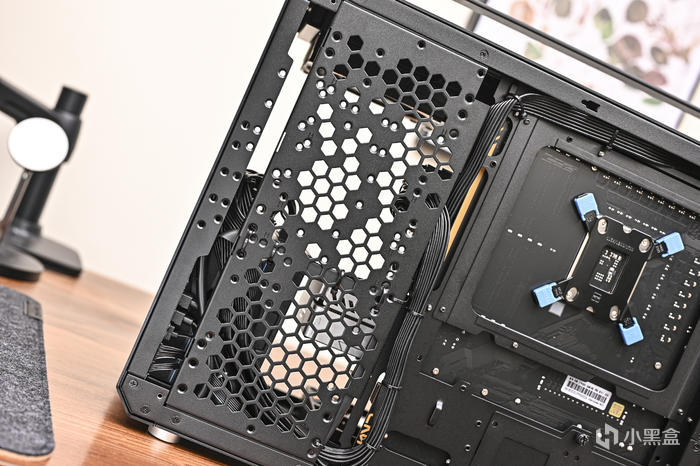

背部右侧上方主板背部巨大开孔，方便安装散热背板。下方还有两个 2.5 寸硬盘支架。机箱主板固定背板同时可以通过松开螺丝，达到同步上下位移。

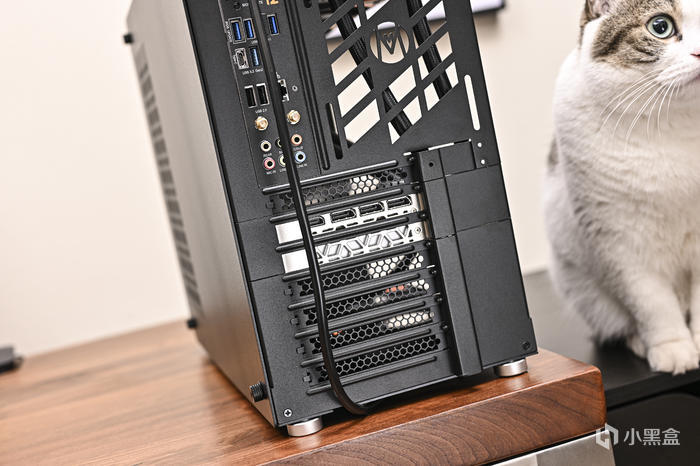

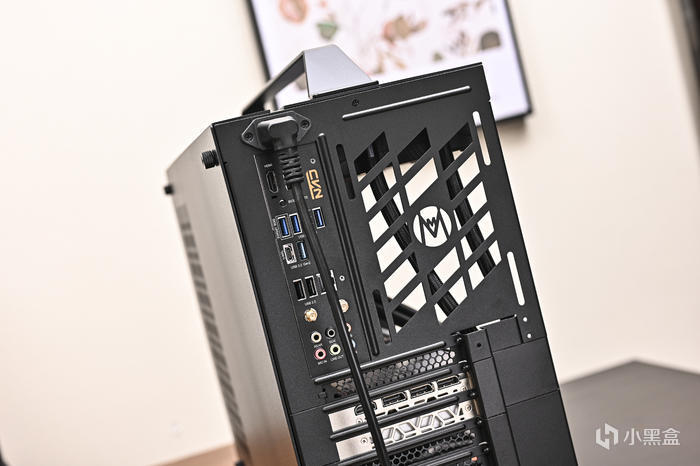

尾部左侧主板 I/O 接口，右侧为 120mm 风扇安装位。

下方为显卡接口。

PCIe 挡板中央整体模块可拆卸，通过拆装这块挡板，实现主板I/O背板上下移动，达到 ATX 主板到 MATX 主板的切换。

二、配件开箱。

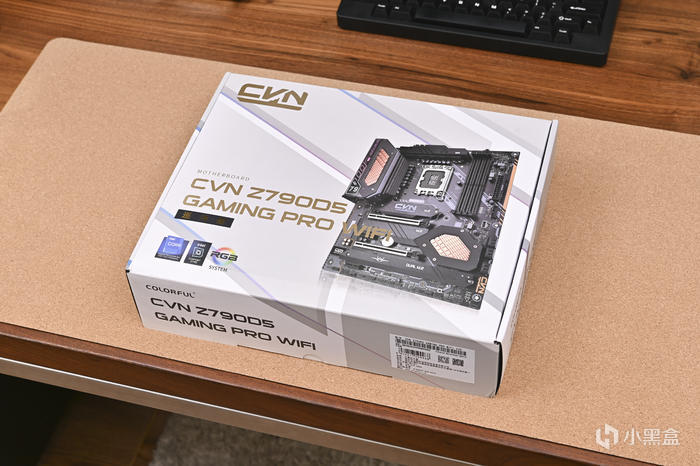

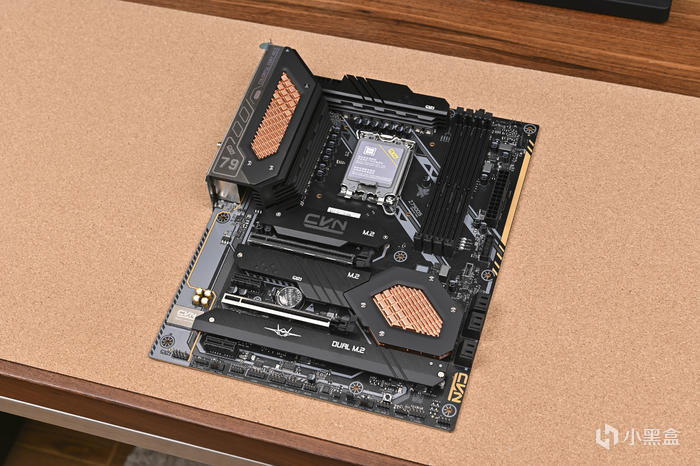

主板选择了七彩虹 Colorful CVN Z790D5 GAMING PRO WIFI V20 巡洋舰。

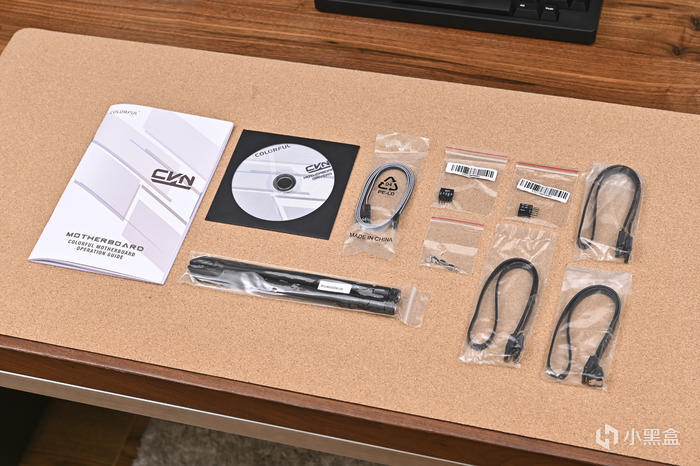

附件包括：1x 用户指南说明书、1x 驱动安装光盘、1x ARGB 转接线、1x M.2 固定螺丝、3x SATA6 数据线、2 根超长的 WiFi 天线以及前置 I/O、HD AUDIO 辅助插针。

七彩虹 Colorful CVN Z790D5 GAMING PRO WIFI V20 巡洋舰采用了黑金色的主题风格，在原有基础上将 I/O 护甲片上的 CVN 传统的军舰舷号丝印，进化为未来感十足的炫光太空舷号丝印。PCB 和 M.2 散热片也采用太空元素的巡逻舰以及太空外骨骼合金丝印，带来十足的科技感。

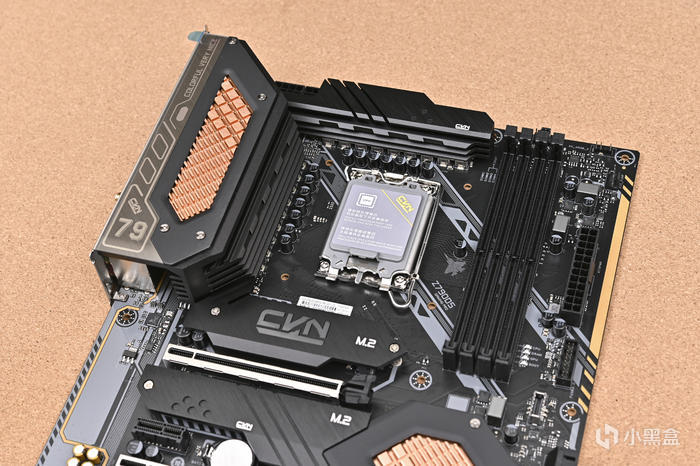

主板上部一览。

主板采用全覆盖寒霜合金散热装甲，提高散热性能的同时提高主板外观质感，双分区加大供电散热，完整覆盖核心 Dr.Mos。多重 CNC 切割结构，大幅增加热交换面积，

采用了 16+1+1 相的 DrMos 供电，单颗最高输出电流 55A，多路联合输出可以确保 14 代酷睿处理器的供电稳定。供电模组采用了 F.C.C 铁素体电感，增强本身性能的同时降低电感线圈对其它元件的干扰；8 脚低电阻式 MOS，可以提供更高的转换效率；10K 黑金固态电容提供稳定的滤波能力。同时，七彩虹严格把控多方位可靠性测试，防过载、防过压、防静电、防潮湿、防雷击、耐高温。

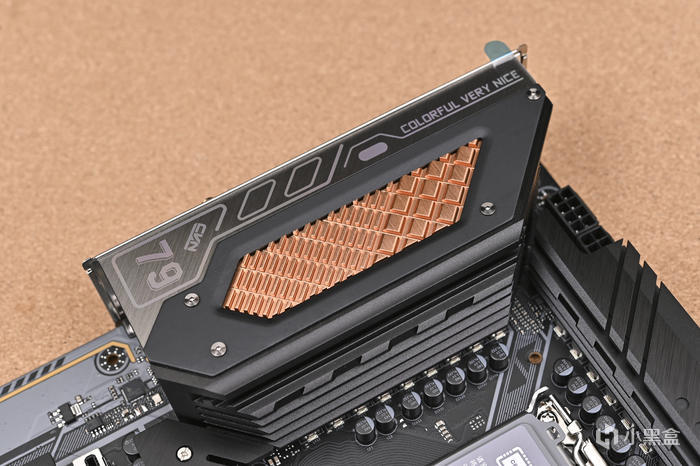

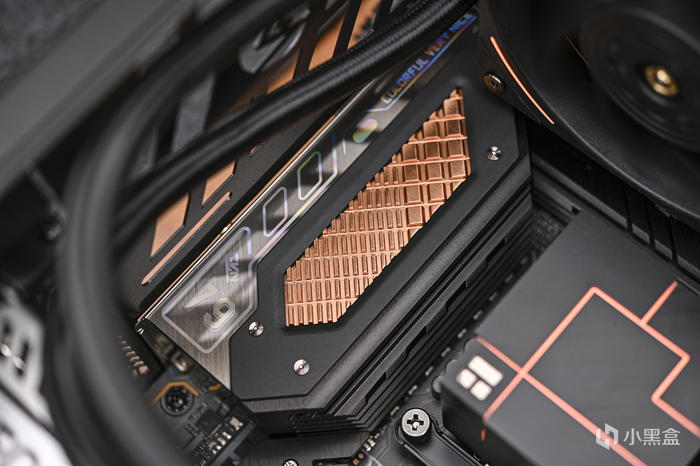

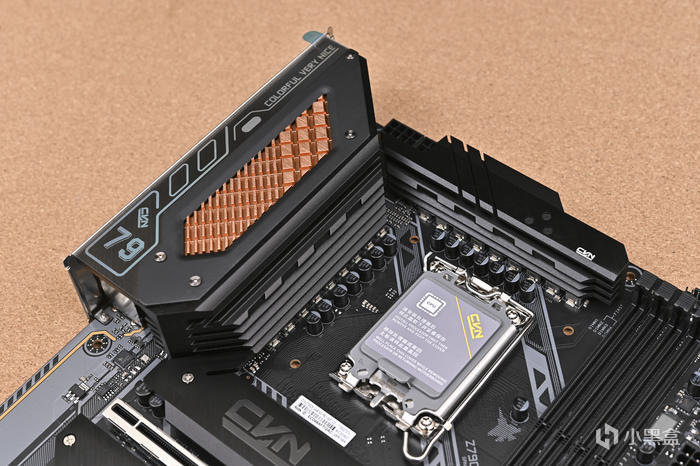

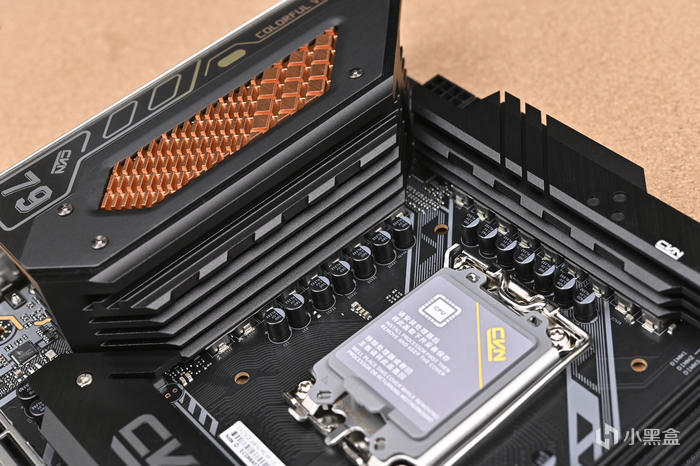

主板 I/O 供电散热装甲。左侧为炫光太空舷号丝印，上方印有 COLORFUL VERY NICE 字样，下方印有 CVN 79 字样。右侧为阳极黑表面工艺，中央内嵌纯铜菱形切割散热模块。

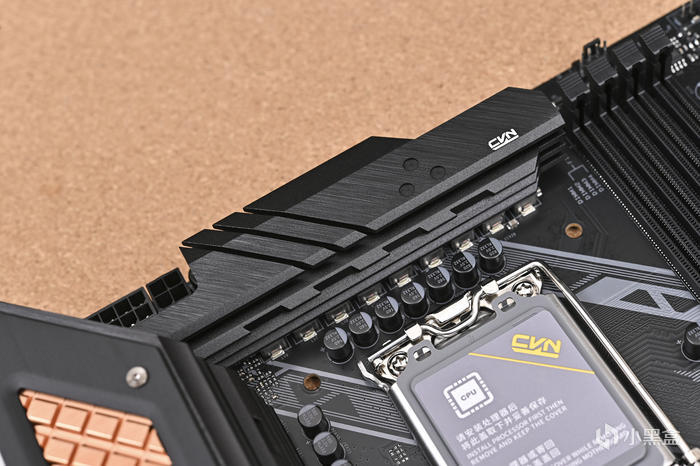

VRM 供电采用了拉丝工艺，并做了斜纹镂空设计，提升散热面积及散热能力，右侧印有 CVN 字样。

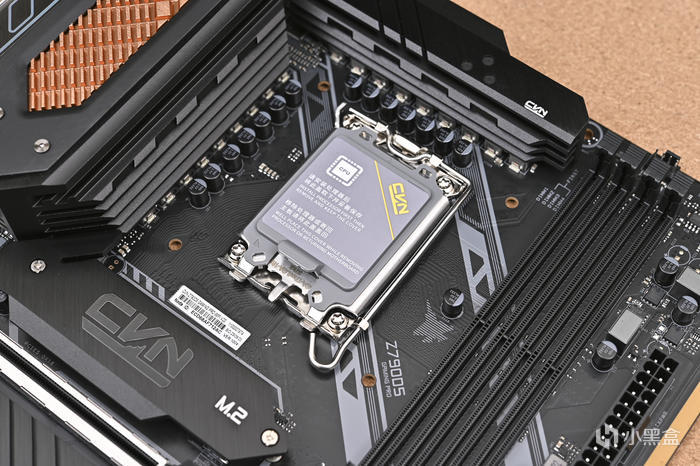

主板沿用了 LGA 1700 的 CPU 插槽，兼容 12、13代及最新的14代酷睿处理器。

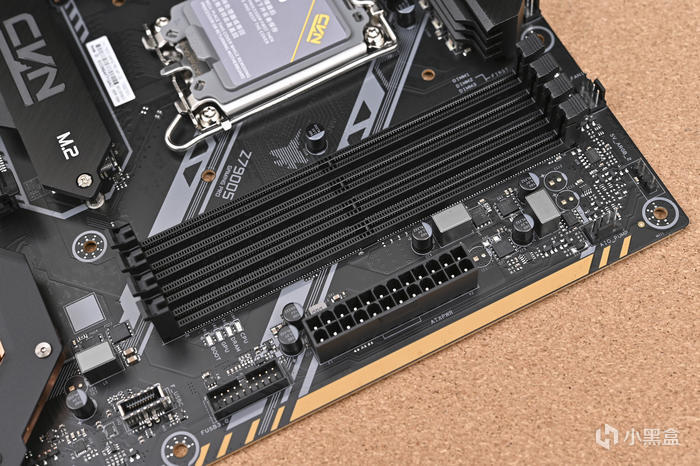

内存支持上，七彩虹 Colorful CVN Z790D5 GAMING PRO WIFI V20 巡洋舰搭载的 4 根 DDR5 内存插槽，采用强化 SMT 工艺，高速信号更完整清晰，HIGH-V 电压增强，解锁更高电压模式，Daisy Chain 对 PCB 布线进行全面的优化。主板支持最大容量达 192GB 的双通道 DDR5 内存，XMP 3.0 模式最高频率可达 DDR5-7000MHz（OC+）。

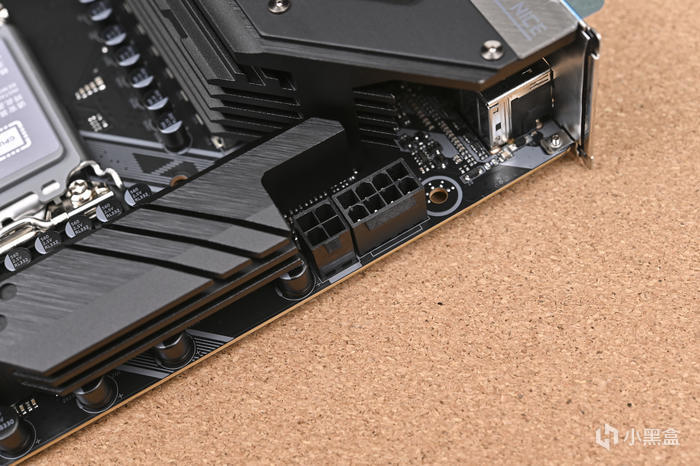

左上方为 8+4Pin 的供电接口。

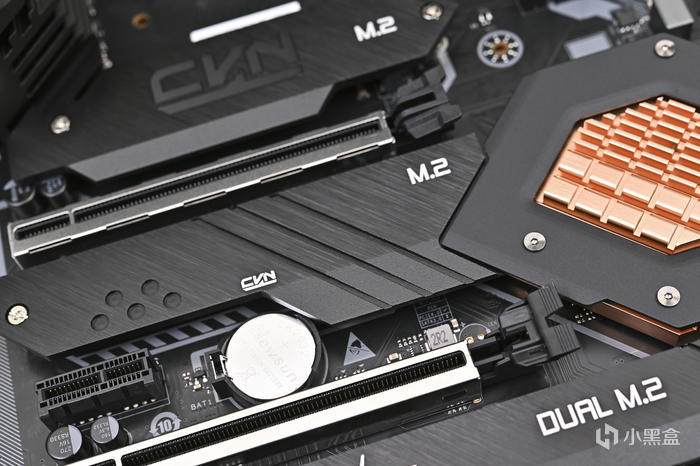

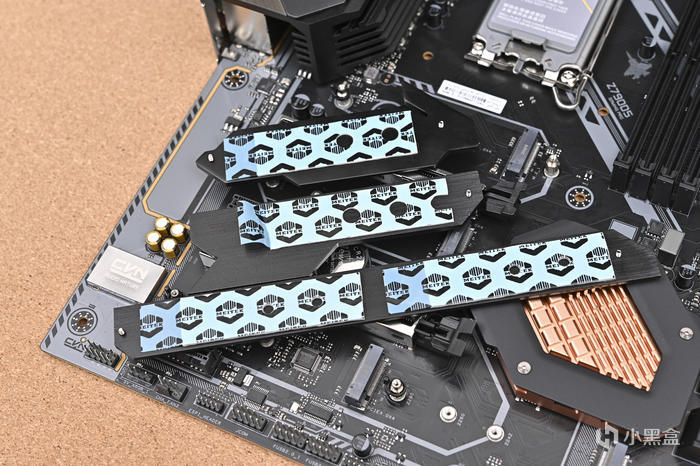

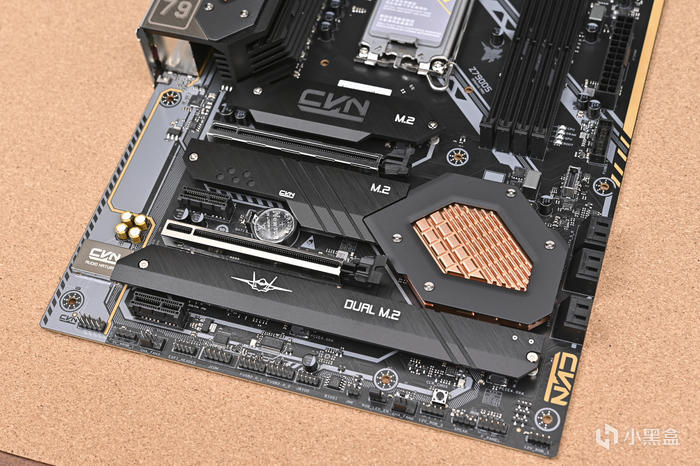

来看主板下部。七彩虹 Colorful CVN Z790D5 GAMING PRO WIFI V20 巡洋舰同样采用全覆盖寒霜合金散热装甲，分离式设计，固态和南桥独立散热，M.2 全覆盖 4 个 M.2 SSD 散热装甲，有效降低 SSD 工作温度。

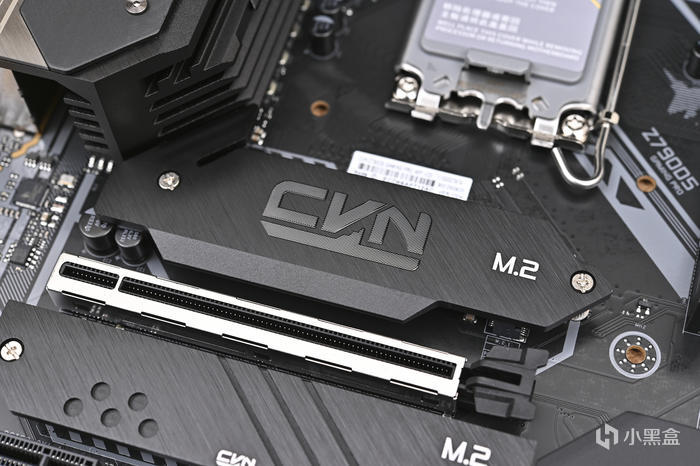

第一条 M.2 SSD 散热装甲啥样的 CVN 金属拉丝标识。

第二条 M.2 SSD 散热装甲右斜纹凹槽镂空提升散热面积，中央印有 CVN 字样。

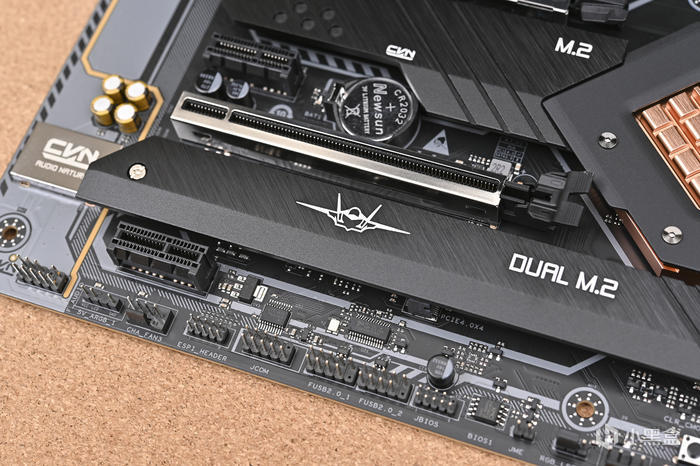

最下方长条 M.2 SSD 散热庄家爱为 2 条 M.2 SSD 共用，左侧印有战斗机的正面视图，右侧印有 DUAL M.2。

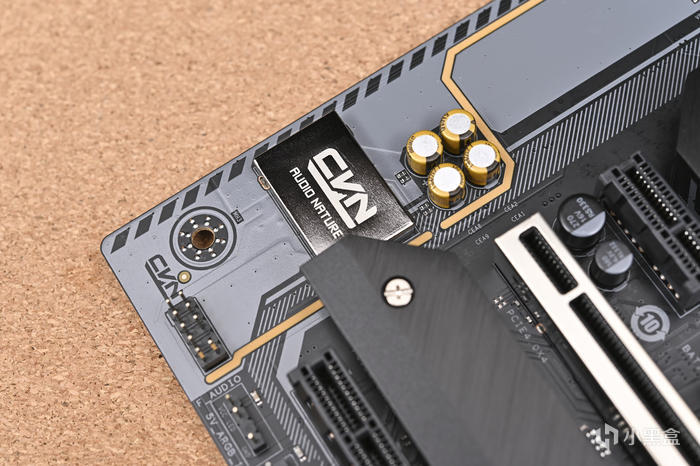

音频区域独立物理分割线设计降低干扰，让音频信号更纯净。采用 NATURE 高品质音频系统，天籁魔音系统。

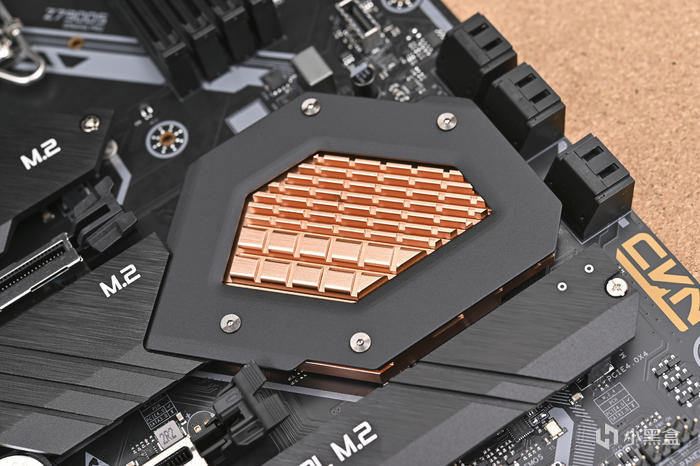

南桥厚实的纯铜散热片和主板 I/O 散热装甲相同设计，保障芯片组低温运行。

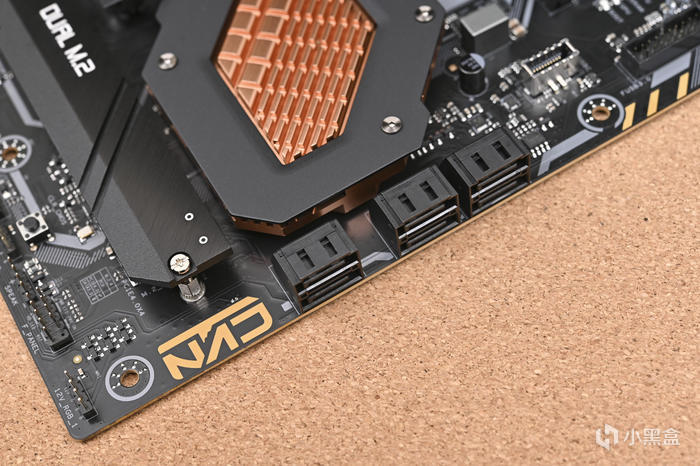

右侧提供 6 个 SATA 6Gbps 模式的硬盘接口，支持 RAID 硬盘阵列。旁边还有七彩虹 CNV 标识。

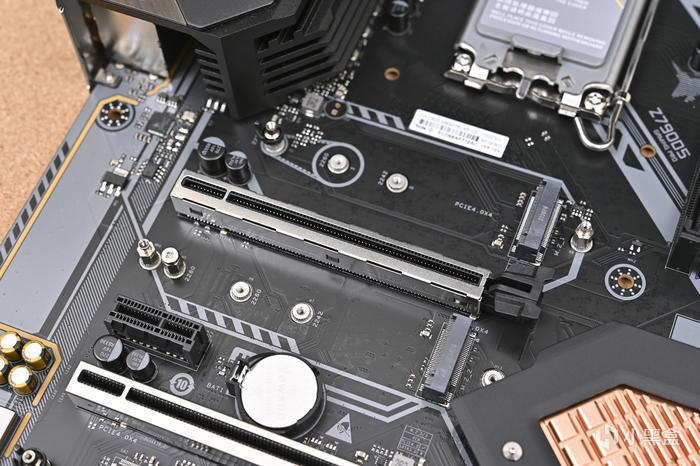

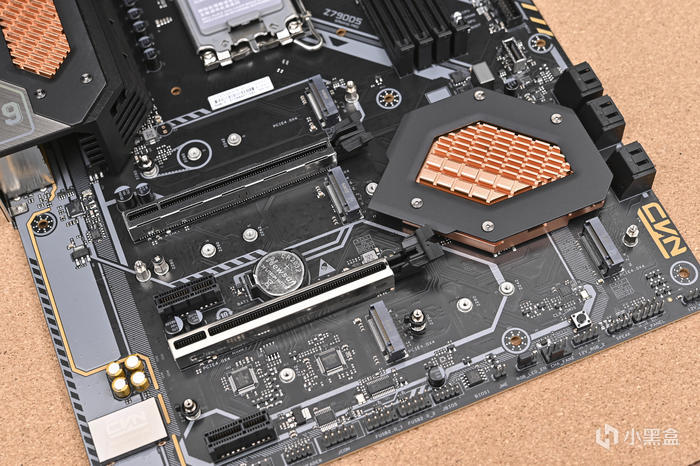

取下散热装甲可以看到 4 个 M.2 固态接口。显卡 PCIe 接口与固态接口布局合理，充分利用主板空间。其中 3 个 M.2 接口支持便捷卡扣设计，用户只需旋转塑料卡扣，省去安装螺丝的麻烦。搭载 4 个 PCIe 插槽，配备 1x PCIe 5.0 x16 显卡钢铁插槽，1x PCIe 3.0 x1 插槽，1x PCIe 4.0 x4 合金强化全长插槽，1x PCIe 3.0 x1 插槽。

上方 2 个 M.2 SSD 插槽。第一槽支持 PCIe 4.0 x4，由 CPU 提供，2280/2260/2242 规格；第二槽支持 PCIe 4.0 x4，由芯片组提供，2280/2260/2242 规格。

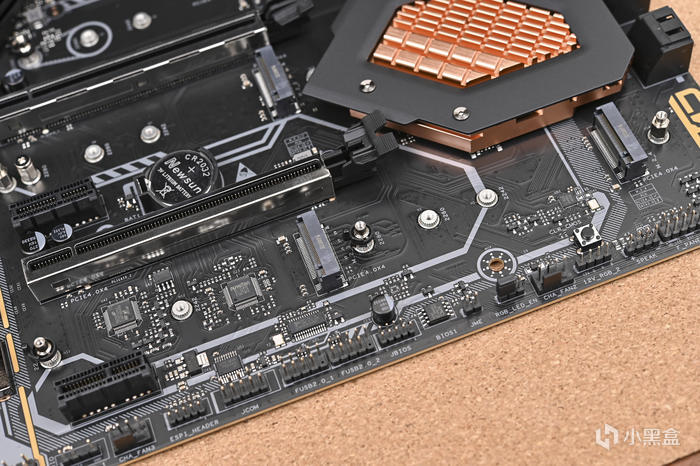

下方左右各 1 个 M.2 SSD 插槽。左侧支持 PCIe 4.0 x4，由芯片组提供，2280/2242 规格；右侧支持 PCIe 4.0 x4，由芯片组提供，2280/2260/2242 规格。

散热片背面均预贴导热垫，保障 SSD 低温稳定运行。

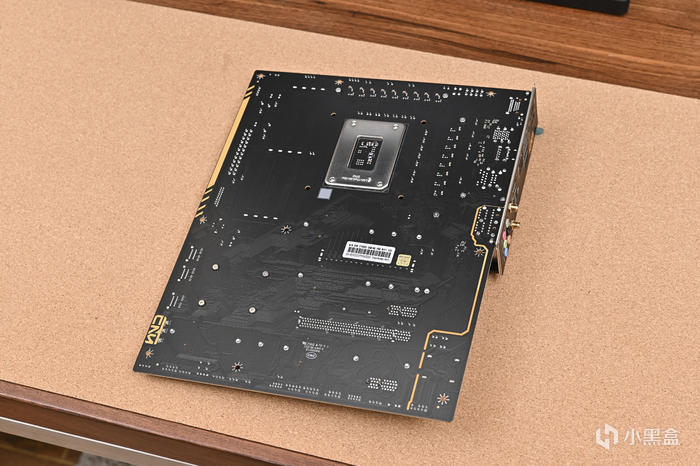

主板背面展示，无背板设计。

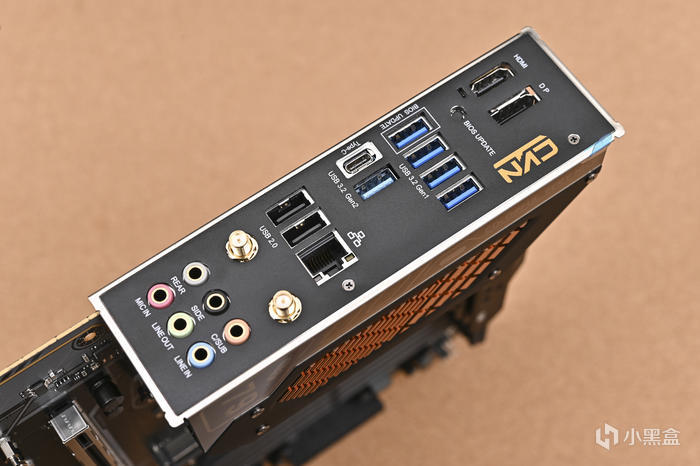

主板配备一体式 I/O 背板，后置 I/O 接口非常丰富。从上到下，分别提供 1x HDMI 2.0、1x DisplayPort 1.2，4x USB 3.2 Gen1、1x USB 3.2 Gen2 Type-A 和1x USB 3.2 Gen2 Type-C，2x USB 2.0 接口，1x 2.5G 网络接口、英特尔 AX201 WiFi-6 无线网卡，最下方为 1 组 5x 3.5 mm和 1x S/PDIF 音频接口。

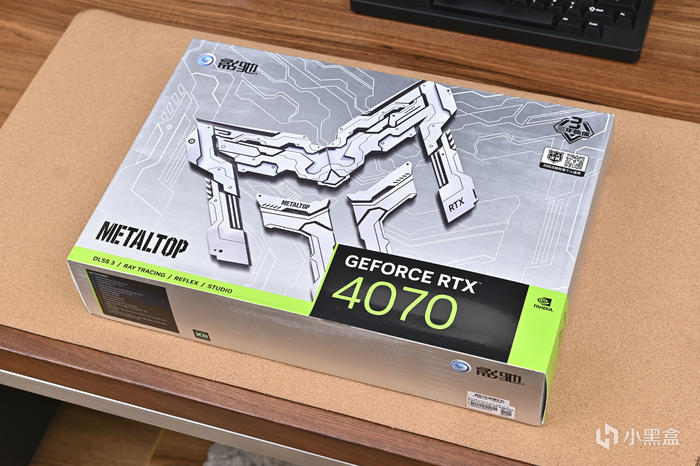

显卡来自影驰 Galaxy GeForce RTX 4070 金属大师 OC。

附件方面，包含快速安装指南、合格证以及质保卡，影驰显卡提供三年质保，支持个人送保。

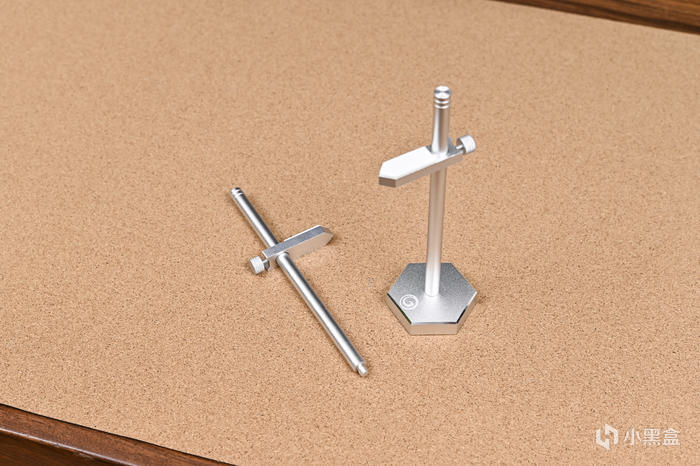

附赠了铝合金材质显卡支架一套，显卡支架金属质感十足，采用二段式组装方式适应多种高度机型使用。

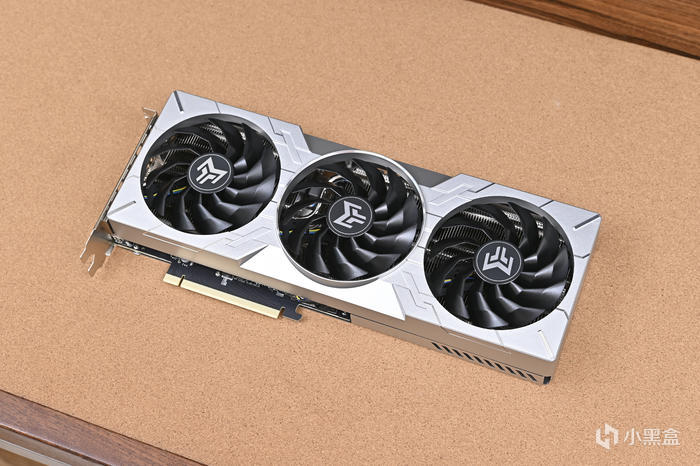

影驰 GeForce RTX 4070 金属大师 OC 采用和此前发布的 RTX 40 系金属大师同样的全新外观设计，整体尺寸为：328*139*48mm(含挡板)，双槽设计，此次金属大师系列带来全新设计语言，未来金属机械设计，战舰灰配色金属外壳，硬朗坚固，耐高温不变形。产品参数方面，采用 Nvidia Ada lovelace 核心架构，核心工艺 TSMS 4N，拥有 5888 个 CUDA，核心频率 1920MHz，加速频率 2565MHz，显存为 12GB GDDR6X，显存位宽 192-bit，显存频率 21Gbps，支持光线追踪/ DLSS 3.0 技术，采用 8+2 相全贴片数字供电，适应极限超频和高负载运行，8 层 PCB 设计，安全且兼顾散热，功耗 215W。

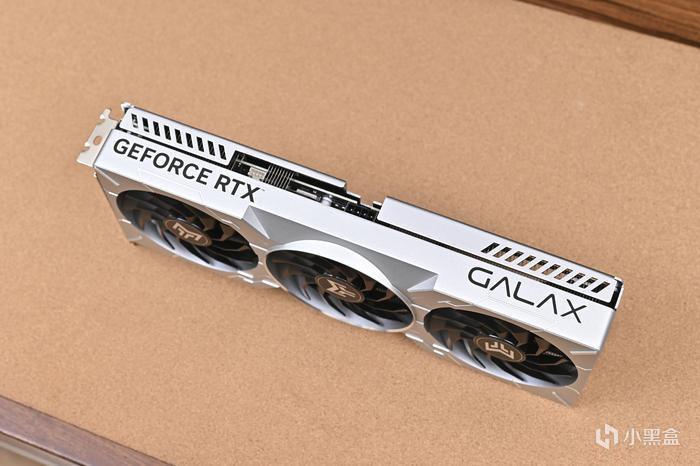

显卡侧面展示。影驰 GeForce RTX 4070 金属大师 OC 采用压铸铝合金一体成型上盖，全覆盖设计，大幅提升散热面积，侧面两侧斜条开孔可以看到大量的散热鳍片。

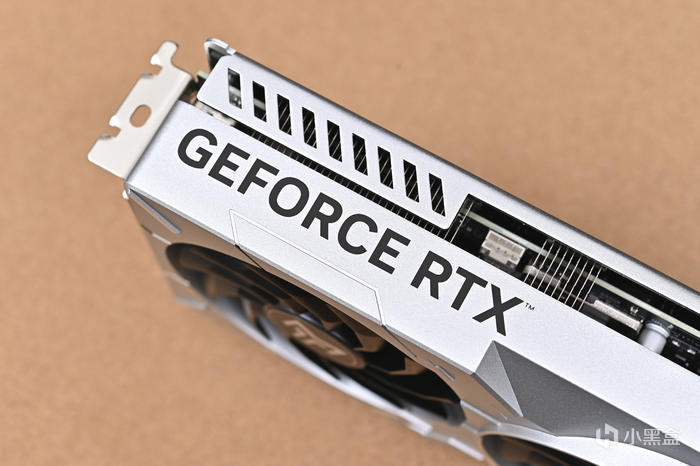

显卡左侧是 GEFORCE RTX 黑色字体标识。

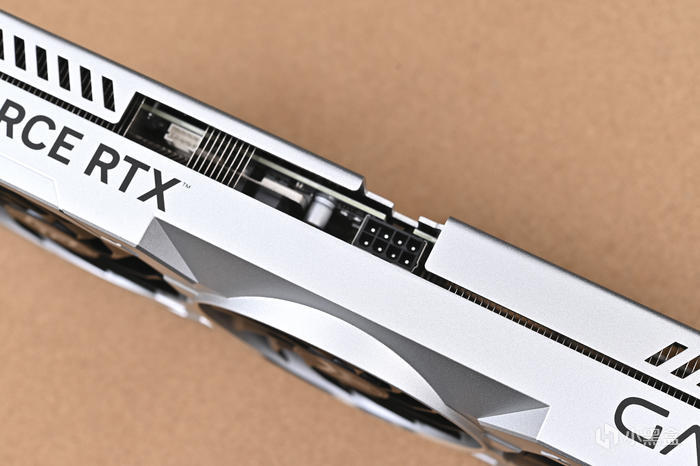

中央回归为 8Pin 供电接口。

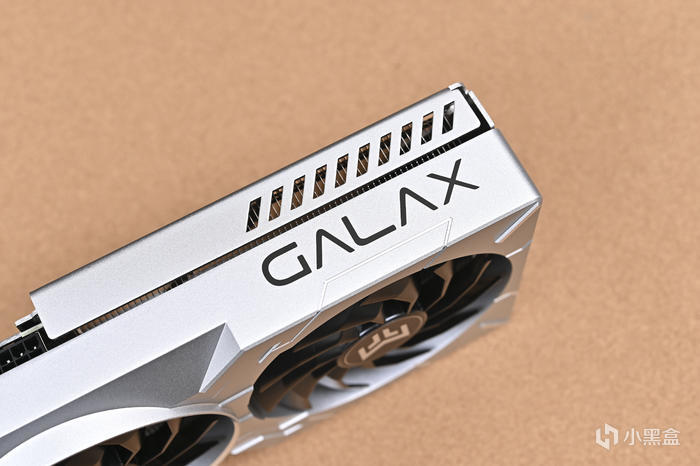

显卡右侧则是影驰 GALAX 英文 Logo。

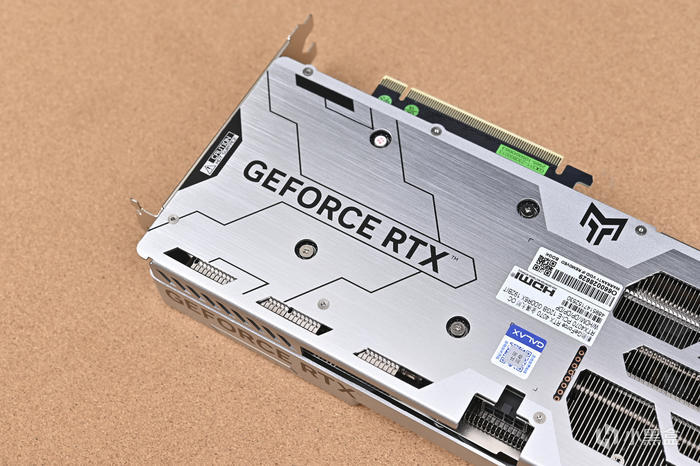

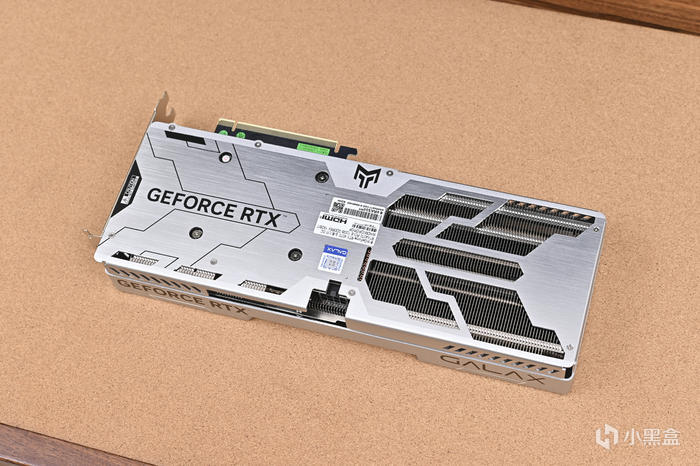

背部为全金属背板，金属拉丝加雾面处理，镂空设计保障散热性能。

背板左侧 GEFORCE RTX 标识，周边还具有机甲风的几何刻线。

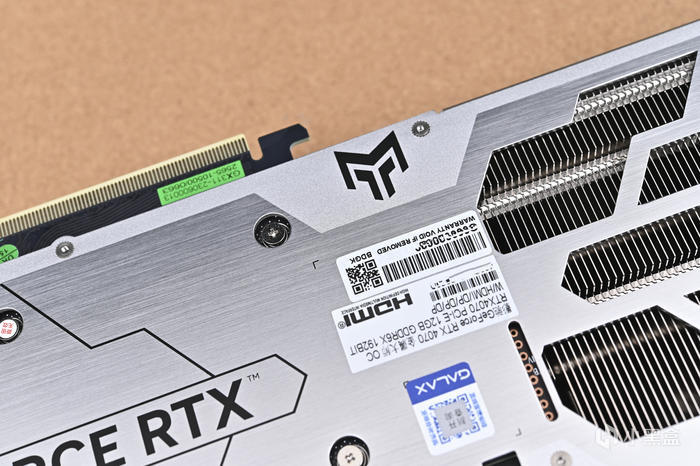

中央靠上的位置是影驰金属大师的 Logo。

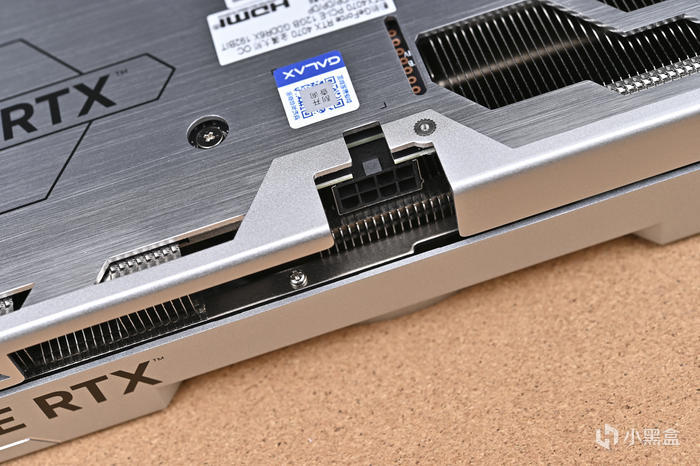

得益于新一代 40 系显卡出色的功耗比，单 8Pin 也能为影驰 RTX 4070 金属大师 OC 提供充足电力。内嵌式的接口可以让走线突出更好，更容易盖上机箱侧板。

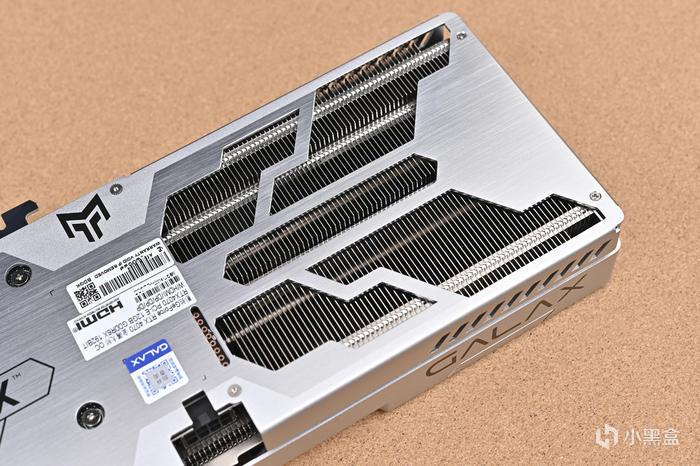

尾部几何镂空开窗，贯穿通风，减少尾部中央防止下垂，同时兼顾更加散热风道。

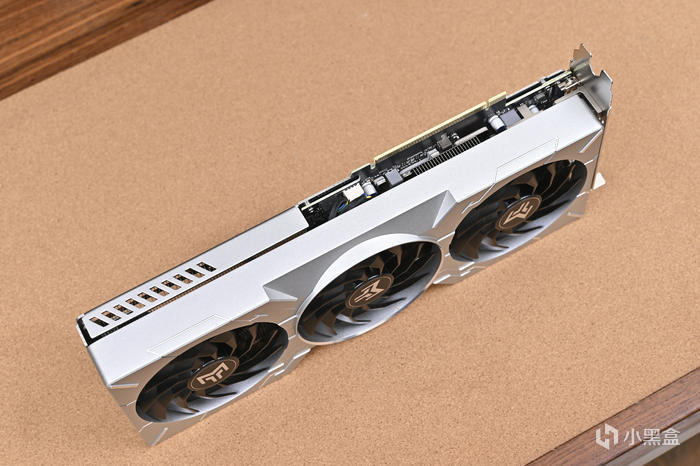

另一侧则可以看到影驰 GeForce RTX 4070 金属大师 OC 强大的寒光星 δ 散热系统。

尾端侧面也做了几何开孔处理，内部具有 4 根镀镍复合热管（4*Φ6mm）。

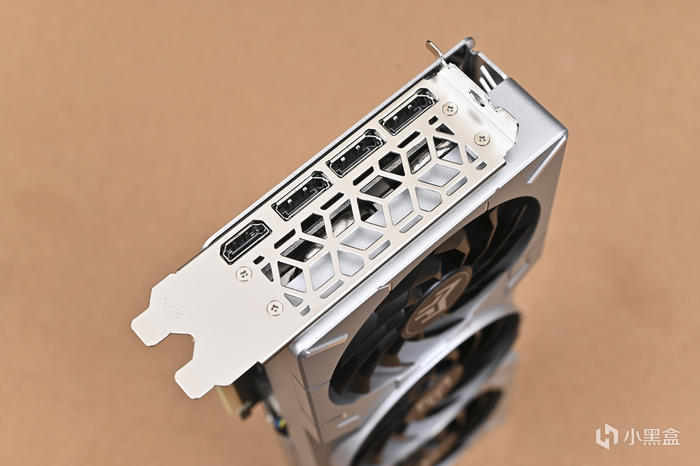

接口方面采用 1xHDMI2.1+3xDP 1.4a，支持 8K 60Hz 输出。

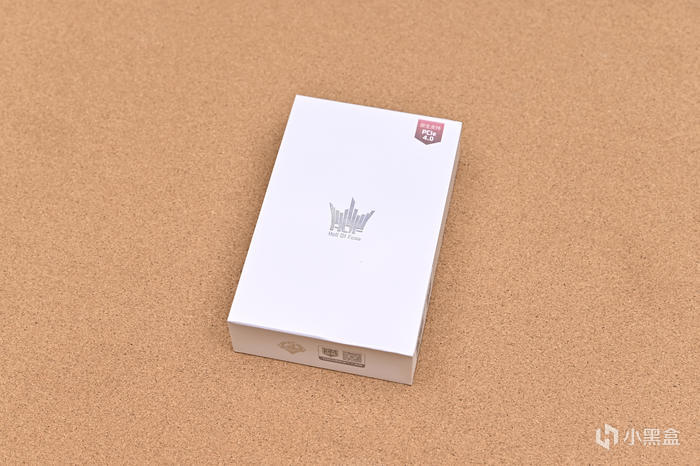

固态硬盘来自影驰 Galaxy 名人堂 HOF EXTREME 30 M.2 PCIe 4.0 2TB。

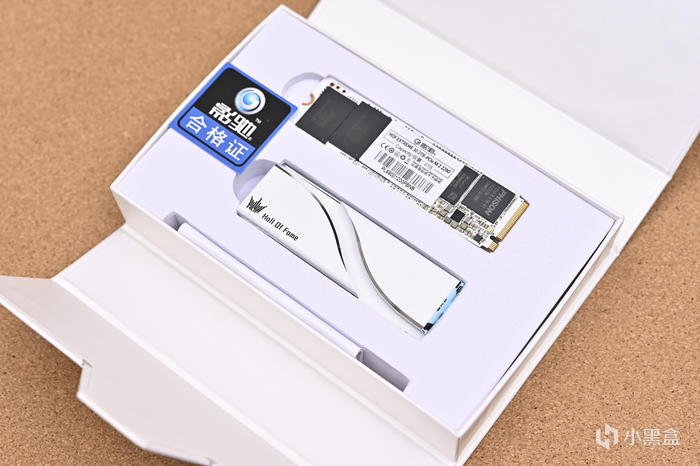

打开磁吸盖板，内部白色发泡海绵包裹 SSD、散热器，保护运输安全，还有一本使用指南及合格证。

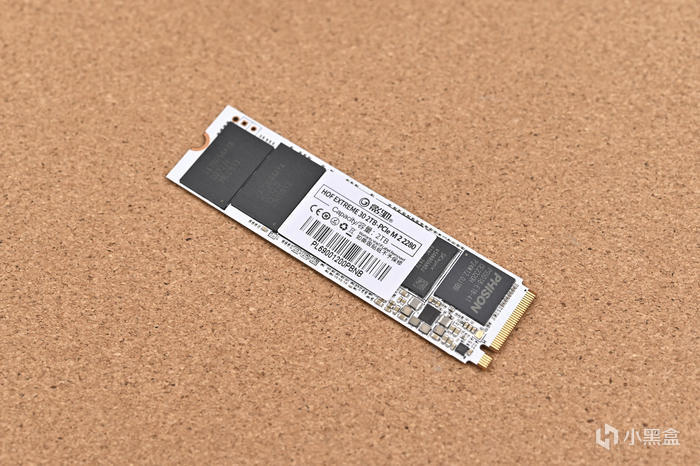

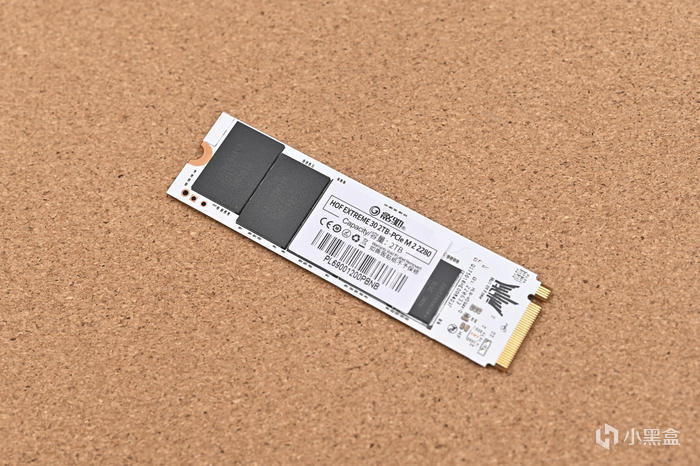

这款固态硬盘采用少有的白色 PCB 设计，支持 NVMe 1.4，PCIe 4.0x4，连续读写 7000/6500 MB/s，4K 随机读写 700000/650000 IOPS，采用优选 3D NAND 颗粒，群联 PS5018-E18 主控，内部集成智能温控和第四代 LDPC 数据纠错机制，数据更安全，功耗更低。

PCB 正背面贴纸覆盖处各有 4 颗群联封装的闪存颗粒，单颗存储容量为256GB，8 颗共组成 2TB 的容量规格。影驰为这款 2TB 容量的固态硬盘提供了 5 年或 1400 TBW 的质保。支持个人送保。

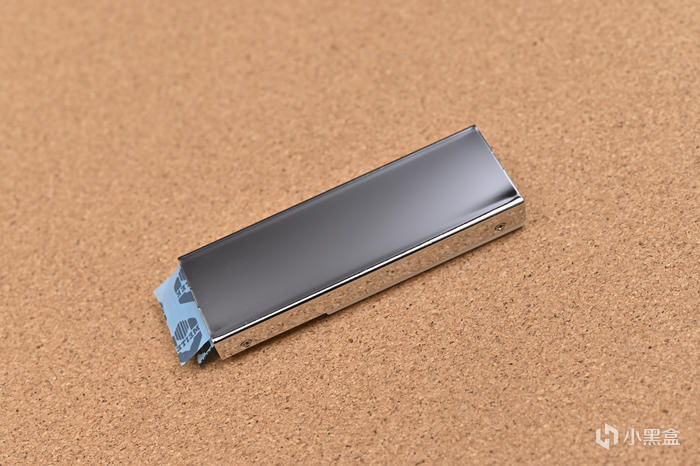

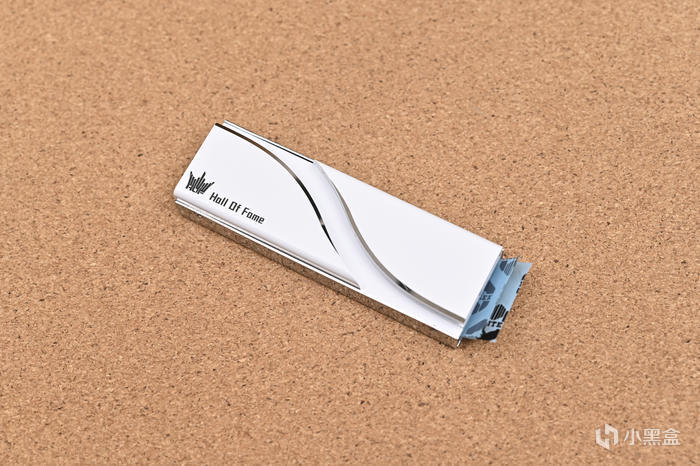

这款 SSD 搭配曲镜白泳散热器，CNC 切割曲面设计，散热效能较上一代提升 25%。

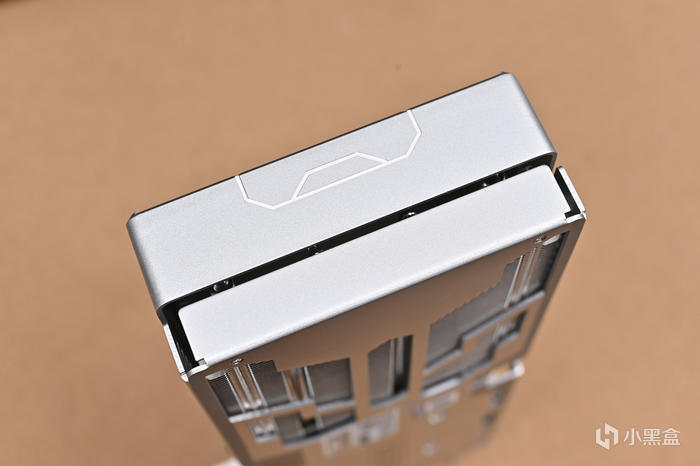

散热器背板为不锈钢镜面设计。

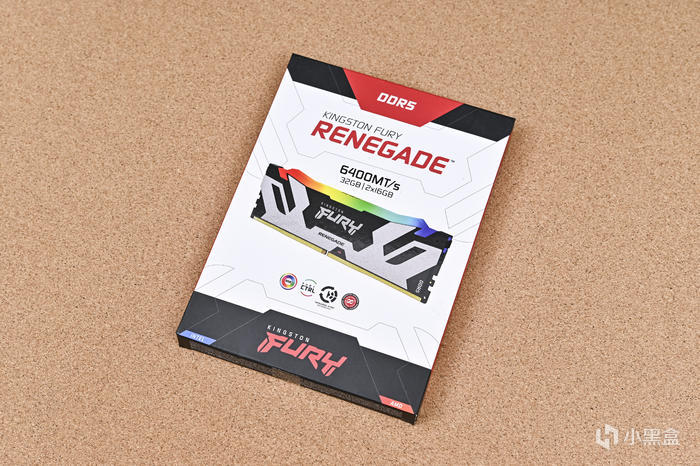

内存采用金士顿 Kingston Fury Renegade DDR5 RGB 6400 32GB（16Gx2）。

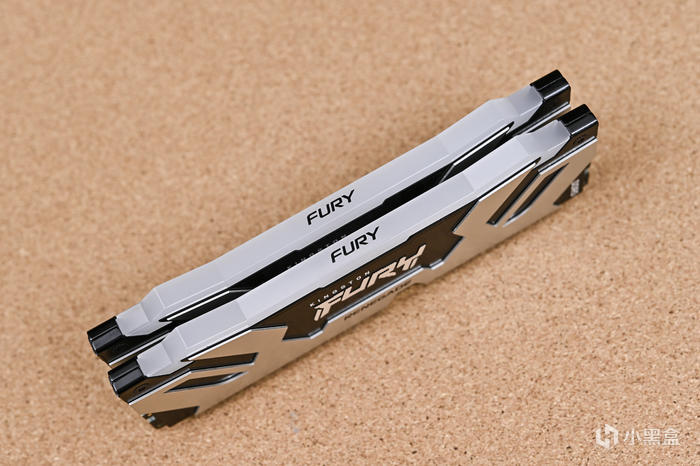

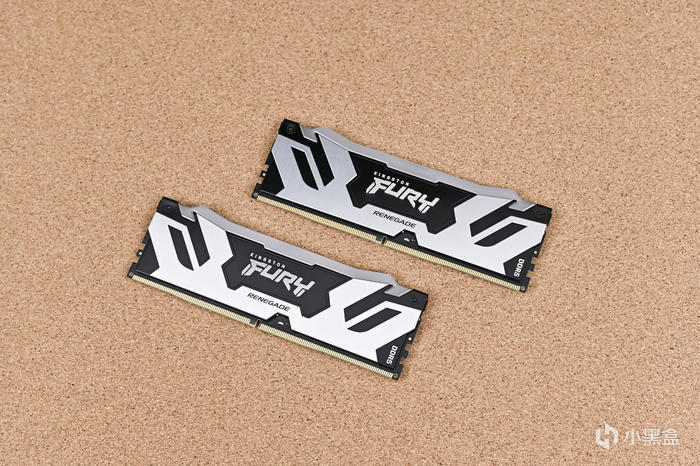

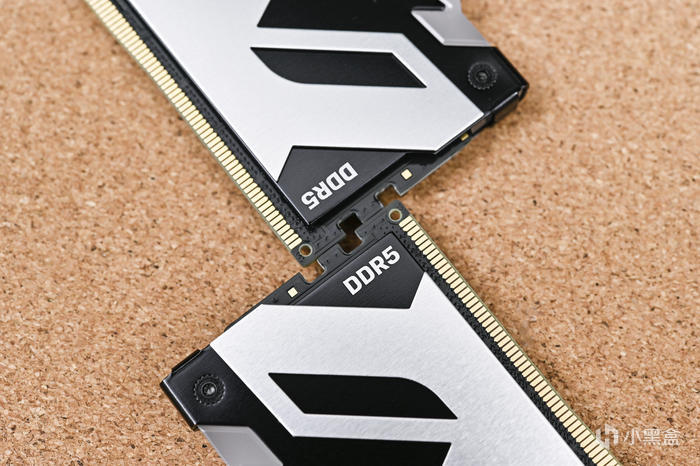

取出内存本体，Kingston FURY Renegade 叛逆者 DDR5 RGB 内存通体黑色加银色混搭的外观设计，并配有不规则的几何切割图案及外层多层次镂空设计非常个性，厚实的铝质散热马甲为内存低温稳定运行提供保障。

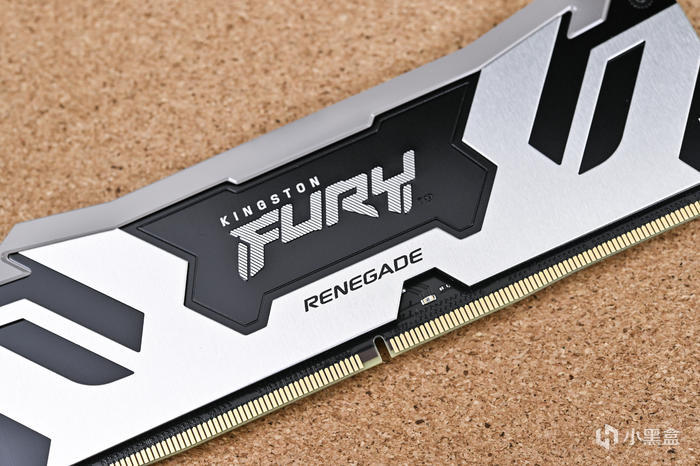

内存为 32GB 套装（16GB x2），速率为 6400MT/s，延迟为 CL32，工作电压为1.4V，支持 intel&AMD 双平台。内存内置三款XMP超频预设文件共玩家选择（DDR5-6400 频率，时序为 32-39-39-80 CR2；DDR5-6000 频率，时序为 32-38-38-80 CR2；DDR5 4800 频率，时序为38-38-38-70 CR2）。位于内存马甲中央的 Kingston Fury 标识，下方还有叛逆者英文 Logo。
