今天帶來：可以裝 ATX 電源的 ITX——ROG B760-I+影馳 4070+機械大師 iF13 裝機展示。機箱來自機械大師 iF13 邏輯庫，這是一款 A4 ITX 機箱，整機尺寸爲：405x200x320mm，約 13.5 升，淨重：約 3.5kg，外形方正小巧，共有典雅黑、極地白二色可選，本次展示白色款，可正置，立置（需搭配 iDOCK 立式底座）。整機採用 0.8mm SPCC 鋼材質製成，內外雙殼“L”型模塊化設計，結構堅固，側板採用卡扣式免工具拆裝，安裝更便捷。兼容性方面，支持 ITX 主板，頂部支持 240mm 水冷安裝，風冷下壓式 CPU 散熱高度最大 67mm，支持ATX/SFX/SFX-L 電源，345mm 長度顯卡（雙槽、三槽位均可）。存儲方面，搭配擴展支架，最大支持 2x 3.5 寸 HDD，以及 3x 2.5 寸 SSD。得益於機身內部的特殊電源倉結構，這款機箱是可以安裝 ATX 電源的（長度 ≤140mm），同時電源倉可以提供線材收納功能。機箱 240 水冷模式下具備三種安裝方式：① ATX 電源+雙槽顯卡。此時電源長度 ≤140mm，顯卡長度 ≤345mm，厚度 ≤45mm，還可安裝 3x2.5 寸 SSD；② SFX/SFX-L 電源+三槽顯卡。此時顯卡長度 ≤345mm，厚度 ≤65mm，還可安裝 3x2.5 寸 SSD；③ ATX 電源+單風扇顯卡+多硬盤。此時電源長度 ≤140mm，顯卡長度 ≤180mm，厚度 ≤45mm，搭配擴展支架可安裝 1x 120/140mm 風扇，還可安裝 2x 3.5 寸 HDD，以及 3x 2.5 寸 SSD。本次方案採用第一種安裝方案，得益於機械大師 iF13 頂板和前面板一體化 L 型模塊化設計，機箱 6 個面均可下手，釋放空間，讓 ITX 機箱安裝不再困難，需要注意的是，ATX 配套線材一定要理順紮緊避免碰觸頂部水冷扇葉。
其他硬件方面，使用 Intel 13 代平臺，主板使用 ROG STRIX B760-I Gaming WiFi， 擁有 8+1 相 CPU 供電（80A）和良好的散熱器兼容度；顯卡則是來自影馳 GeForce RTX 4070 金屬大師 OC，無光金屬機甲風格，8+2 相數字貼片供電兼顧散熱與性能，328mm 長度+緊湊的兩槽設計；內存搭配使用了宇瞻 Zadark Spark RGB DDR5 6000 32GB（16GBx2），專利五段式超廣角燈效，支持 intel、AMD 雙平臺；固態硬盤來自影馳 HOF EXTREME 30 M.2 PCIe 4.0 2TB，連續讀寫 7000/6500 MB/s，採用優選 3D NAND 顆粒，羣聯 PS5018-E18 主控，內部集成智能溫控和第四代 LDPC 數據糾錯機制，數據更安全，功耗更低；電源來自安鈦克 NE1000W ATX3.0 金牌全模組，採用全日系電解電容，通過了 80PLUS 金牌認證，支持最新一代 Intel ATX 3.0 標準，原生支持 PCIe 5.0 Pin 顯卡供電接口，最高可支持 600W 釋放 40 系顯卡性能；散熱器來自九州風神冰堡壘 240 青春數顯版白色版，雙光環無限反射冷頭，採用鋁合金電泳白色外殼，高光黑透頂蓋、漸變 ARGB 雙光環燈效和實時數顯屏幕讓優雅永不過時；硅脂來自九州風神 DM9 大師級導熱硅脂熱阻值爲 0.036℃·cm²/W，擁有優異的導熱、耐溫、絕緣性能，不固化，塗抹順滑，適用於 CPU/GPU 散熱拆裝，熱敏電阻、溫度傳感器等電子元件。介紹這麼多，下面進入裝機環節。
硬件配置清單：
CPU：英特爾 Intel i5-13490F
主板：華碩玩家國度 ASUS ROG STRIX B760-I Gaming WiFi
顯卡：影馳 Galaxy GeForce RTX 4070 金屬大師 OC
SSD：影馳 Galaxy HOF EXTREME 30 M.2 PCIe 4.0 2TB x2
內存：宇瞻 Apacer Zadark Spark RGB DDR5 6000 32GB（16GBx2）
電源：安鈦克 Antec NE1000W White ATX3.0 金牌全模組白色版
散熱：九州風神 DeepCool LS520 SE DIGITAL WH 冰堡壘 240 青春數顯白色版
硅脂：九州風神 DeepCool DM9 1.5g
機箱：機械大師 Mechanic Master iF13 邏輯庫極地白
一、整機展示。

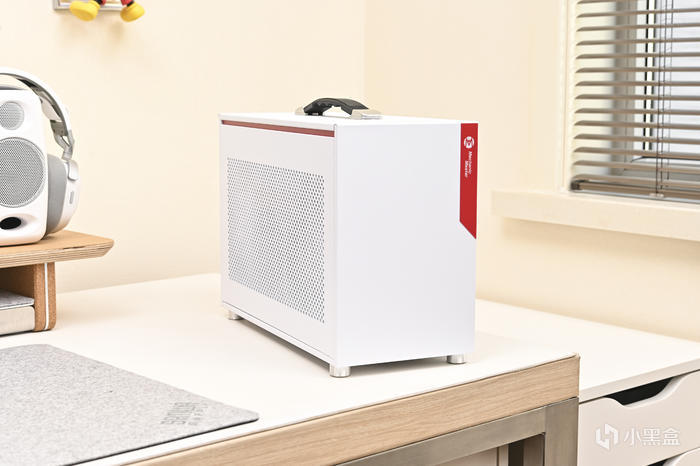

整機採用 ATX 電源+雙槽顯卡安裝方案。整體白色，紅色裝飾條點綴，保留水冷及內存橙黃色 RGB 燈效（R255，G90，B0）點綴。以下爲機箱各角度展示。

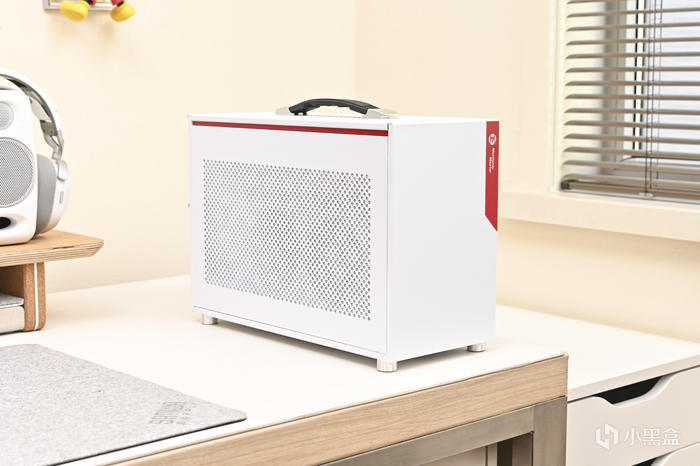

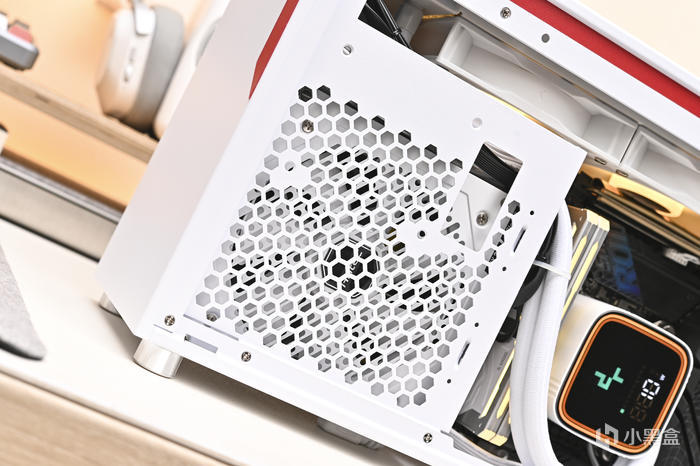

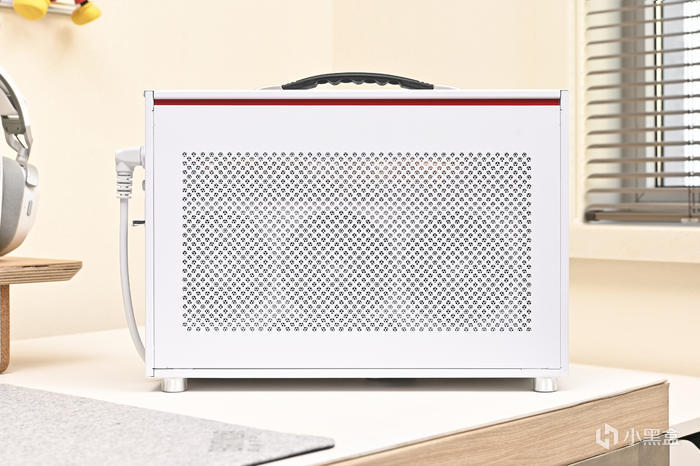

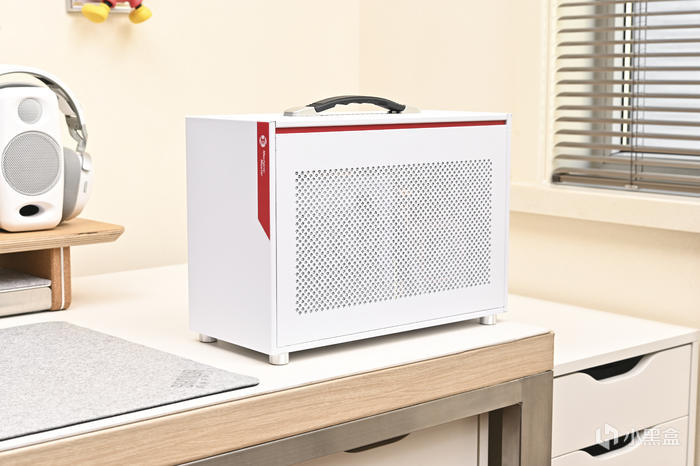

機箱主板側面板採用正面通風網孔設計（內置防塵網），強化散熱。
側板卡扣式免工具設計，拆裝便捷。主板測展示。

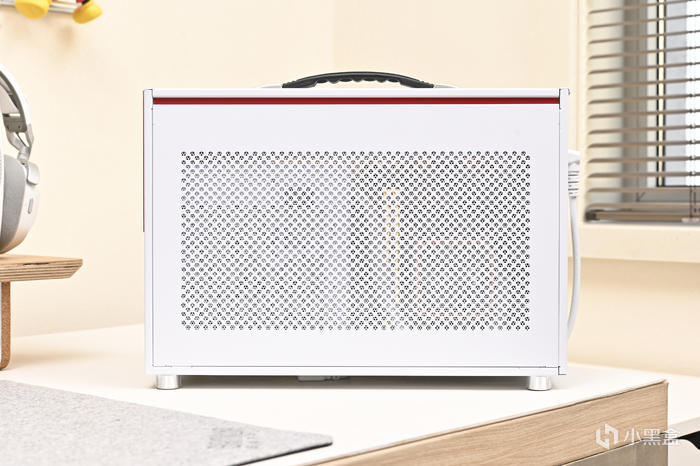

顯卡側同樣通風網孔設計。內部顯卡若隱若現。

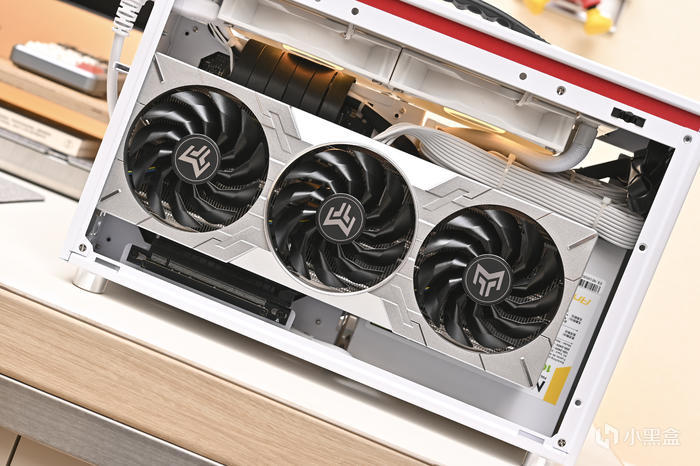

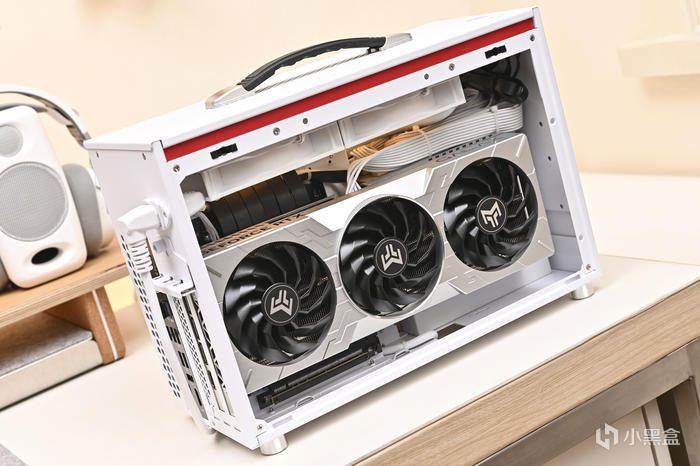

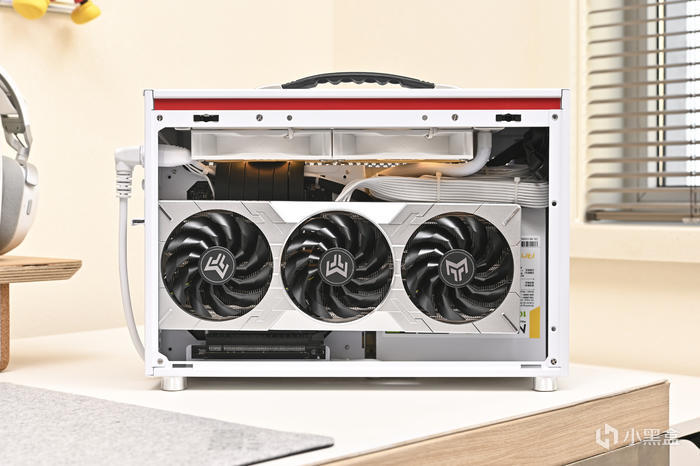

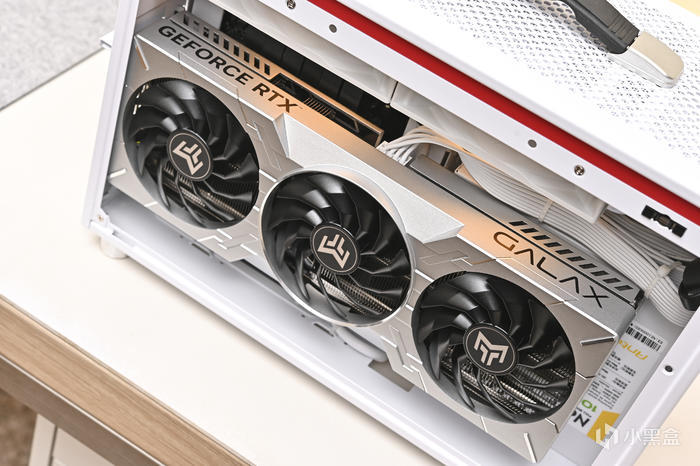

移除側板，顯卡側展示。

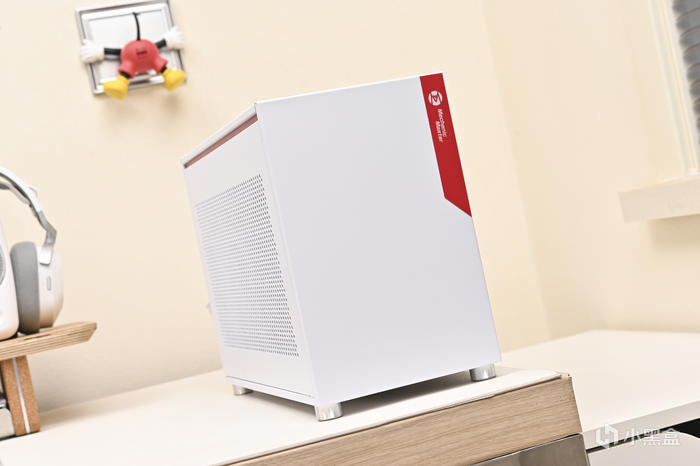

機箱前面板非常簡潔，沒有任何接口，右上角爲紅色裝飾貼紙，印有機械大師 Logo。

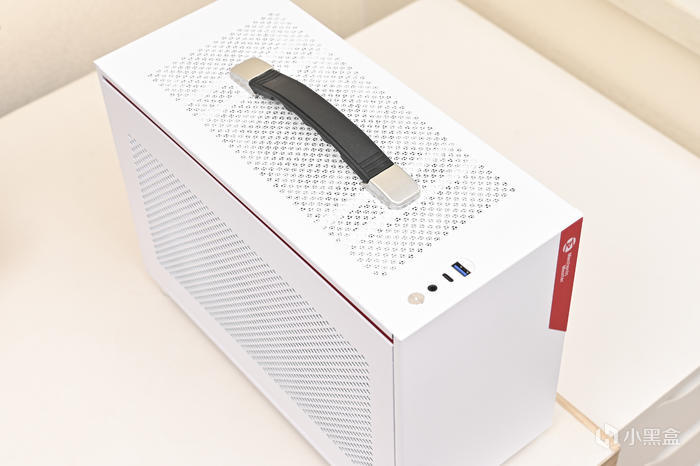

頂部的黑色塑膠材質提手方便機箱提拉搬運。

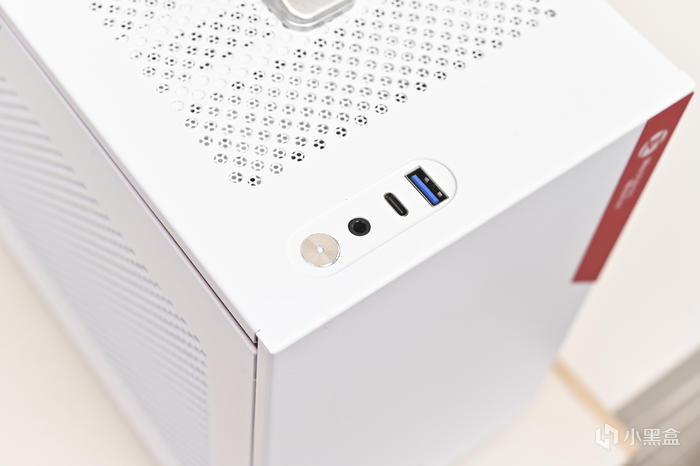

前面板 I/O 接口在左下角，從左到右分別爲：1x 鋁合金材質機箱開關（內置白色 LED 指示燈）、1x 3.5mm 音頻複合接口、1x 10G USB Type-C、1x USB3.0 TypeA。

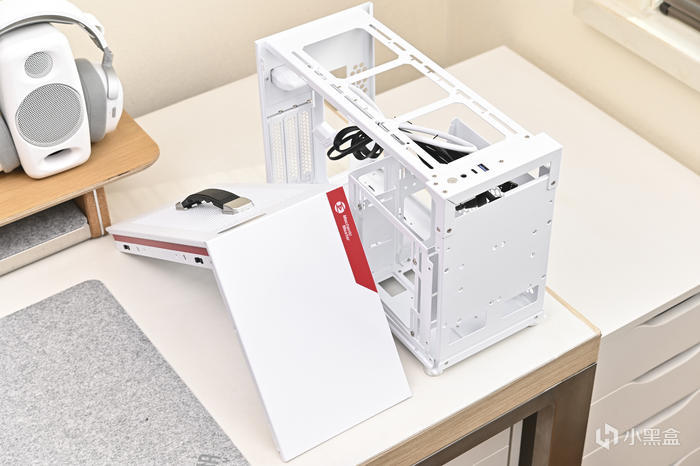

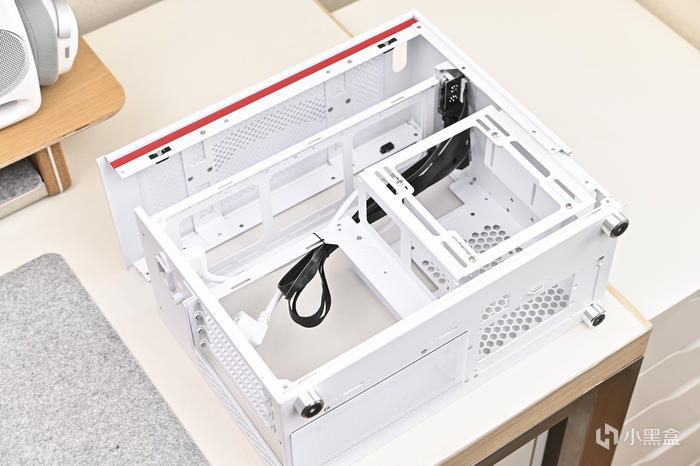

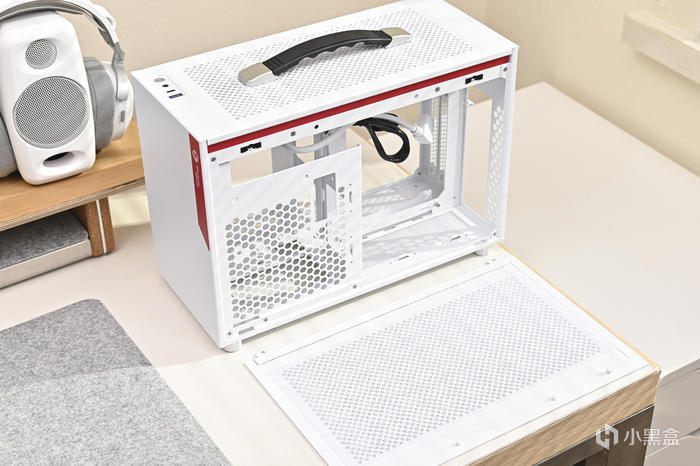

機箱頂板和前面板一體化 L 型設計，鬆開機箱左右 4 顆螺絲向上提拉即可取下。
機箱 6 個面均可下手，釋放空間，讓 ITX 機箱裝機更輕鬆。
機身左右側板均爲免工具卡扣式設計，方便拆裝。

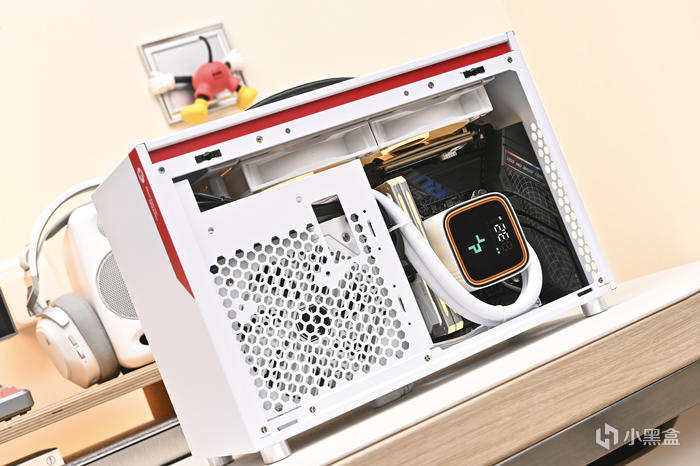

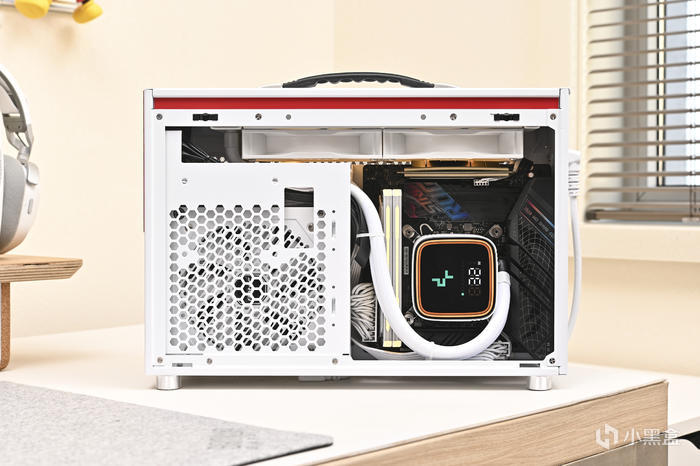

來看機箱主板側內部硬件情況。

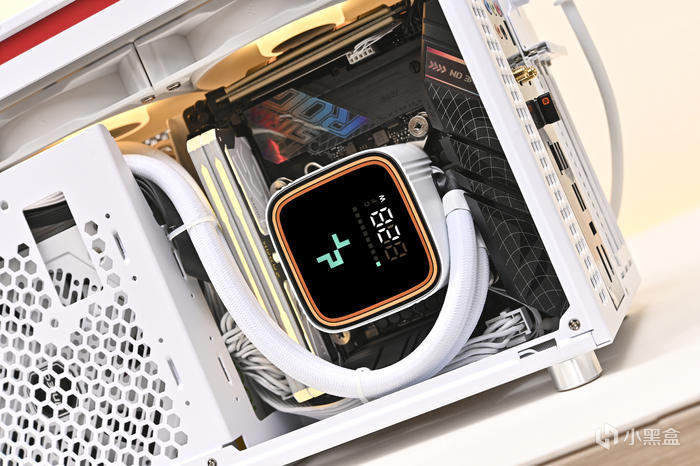

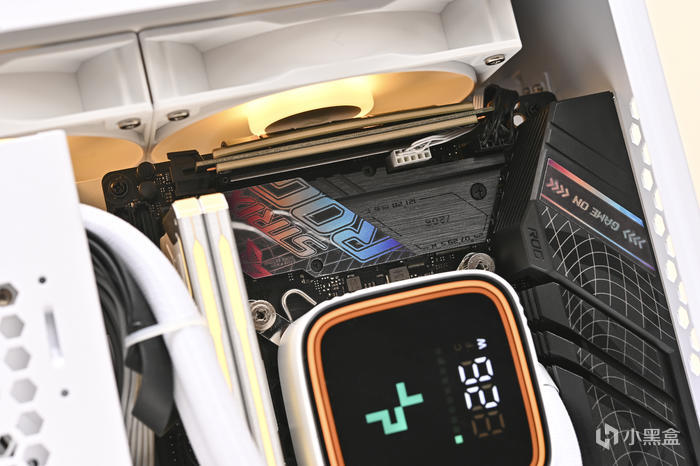

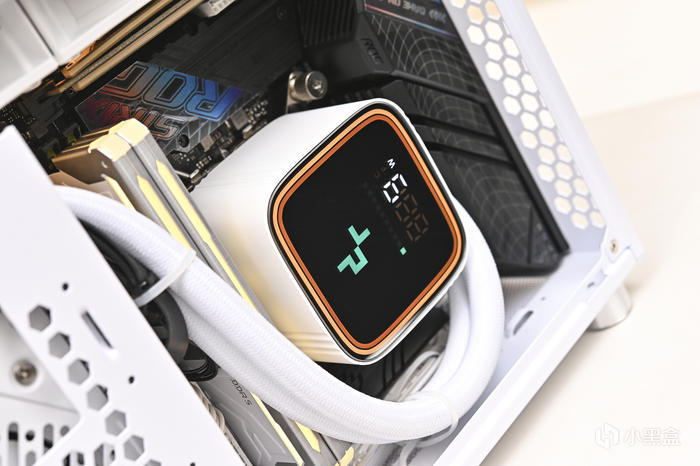

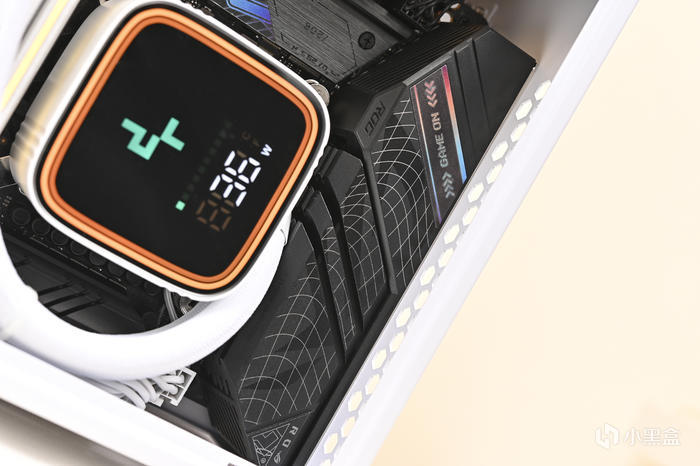

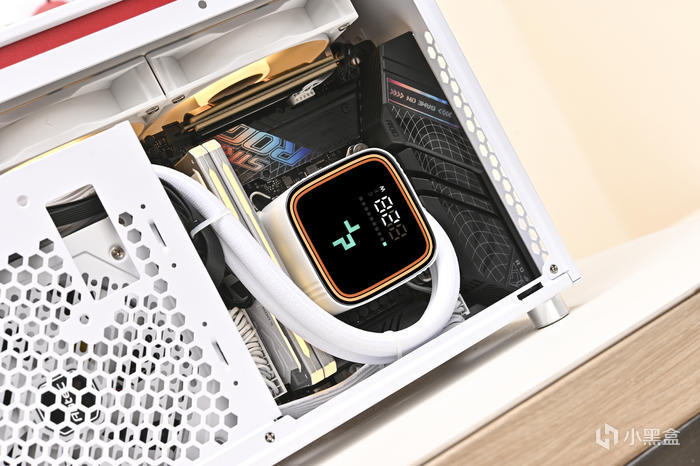

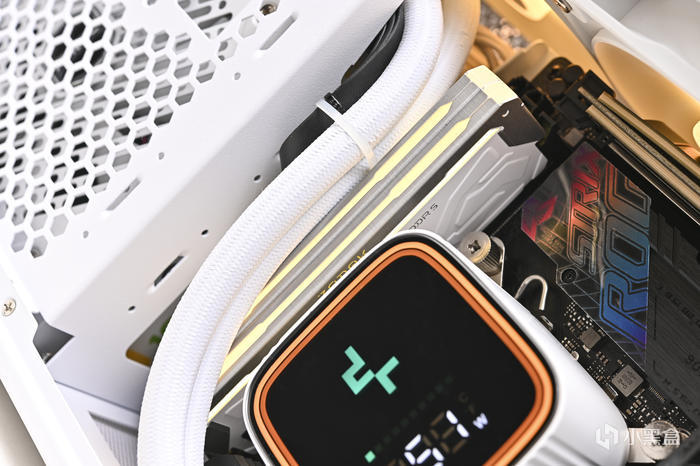

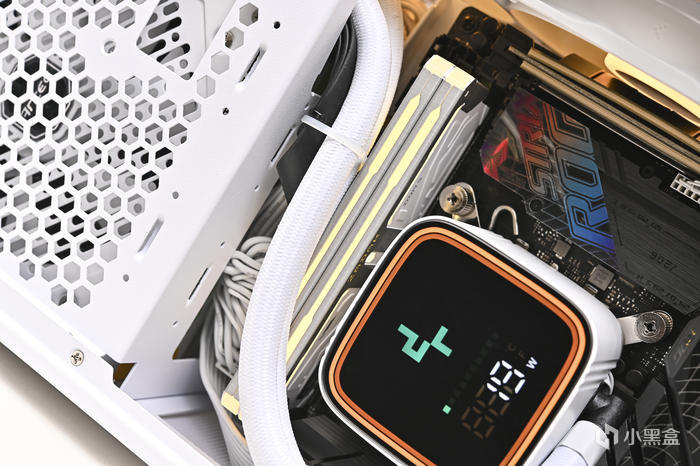

九州風神冰堡壘 240 青春數顯白色版冷頭燈效展示。
採用鋁合金電泳白色外殼，高光黑透頂蓋、漸變 ARGB 雙光環燈效和實時數顯屏幕讓優雅永不過時。
數顯屏幕展示。通過一個簡單易用的應用程序可以輕鬆控制，可以切換要監控的指標，支持攝氏度和華氏度單位切換。唯一的接口是需要連接到主板上的 USB 2.0 插口。

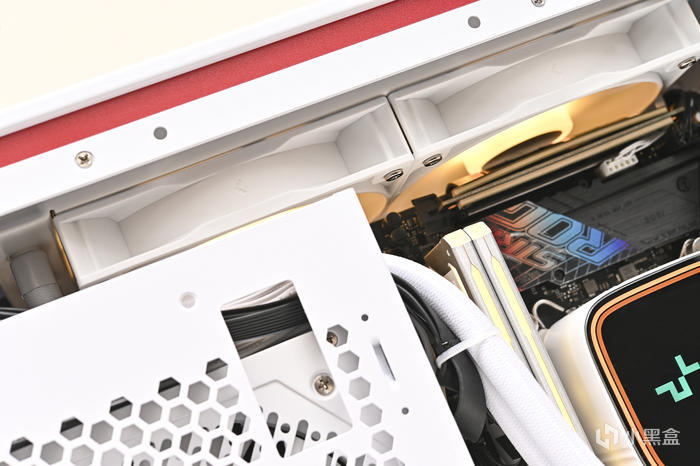

冷排頂部兩顆 120 ARGB 風扇燈效。冰堡壘 240 青春數顯版配備全新調校的 ARGB PWM 風扇，通過靜音、長壽命的 Hydrodro 軸承提供出色的散熱效能。

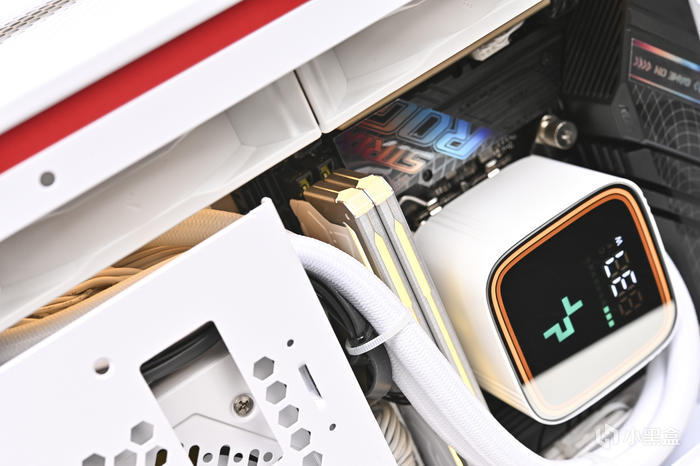

宇瞻 Zadark Spark RGB DDR5 6000 內存燈效展示。
頂部柔光罩專利五段式超廣角燈效，藉由材質交錯設計，呈現有寶石形狀的鏤空導光效果，支持各大廠家主板 ARGB 燈光同步。
ROG STRIX B760-I Gaming WiFi 主板供電散熱裝甲上的網格風的 ROG LOGO 及 Mini 版的 ROG 標識。
M.2 散熱片表面同樣採用了拼接圖案設計，右側表面爲復古風的幻彩 ROG Strix 裝飾圖案。
主板散熱裝甲機主板背面均安裝有固態硬盤，來自影馳 HOF EXTREME 30 M.2 PCIe 4.0 2TB，連續讀寫 7000/6500 MB/s，採用優選 3D NAND 顆粒，羣聯 PS5018-E18 主控，內部集成智能溫控和第四代 LDPC 數據糾錯機制，數據更安全，功耗更低。搭配曲鏡白泳散熱器，CNC 切割曲面設計，散熱效能較上一代提升 25%。

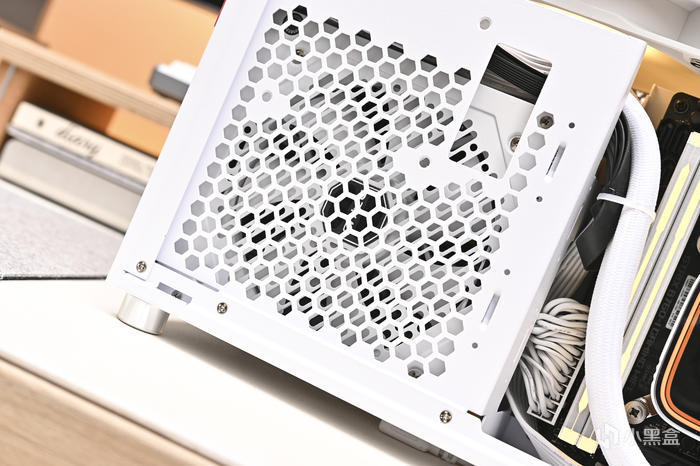

左側爲特色電源倉設計。可安裝 ATX（長度≤140mm）、SFX、SFX-L 電源。上方內部還可安裝 1 個 2.5 寸 SSD。
內裝安鈦克 NE1000W ATX3.0 金牌全模組電源。
通過了 80PLUS 金牌認證，支持最新一代 Intel ATX 3.0 標準，採用全日系電解電容，高規格銅片式變壓器，無導線輸出模塊，全橋 LLC 諧振 + 主動式 PFC + DC-DC +同步整流，50% 負載下，轉化效率爲 92.71%，達到白金轉化效率標準。原生支持 PCIe 5.0 Pin 顯卡供電接口，最高可支持 600W 釋放 40 系顯卡性能，支持高瞬時功耗。
影馳 GeForce RTX 4070 金屬大師 OC。
無光金屬機甲風格，8+2 相數字貼片供電兼顧散熱與性能，328mm 長度+緊湊的兩槽設計兼容性更好。

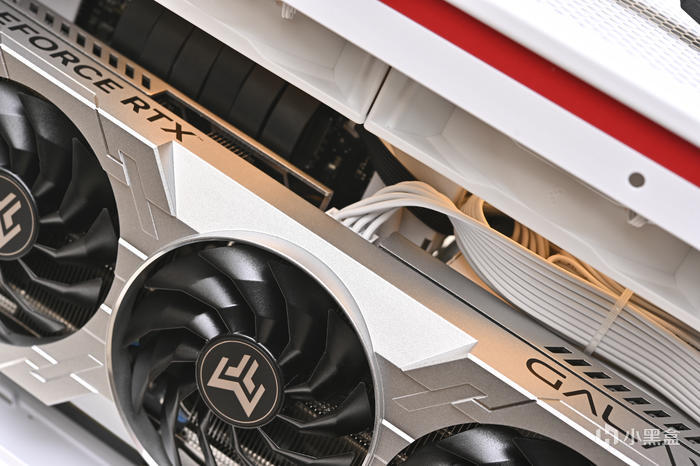

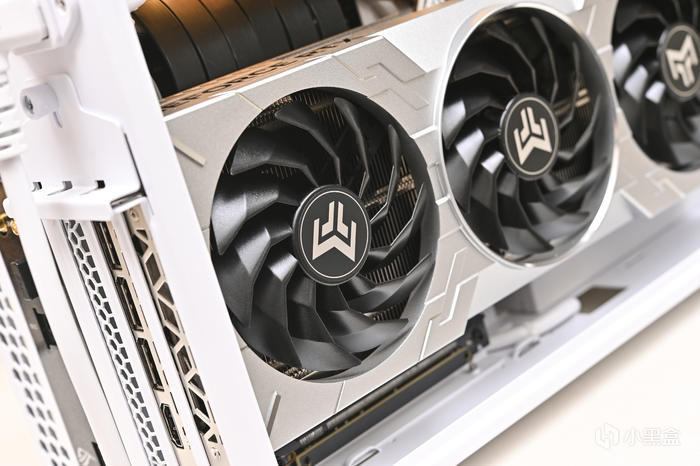

顯卡正面三顆 92mm 特製靜霜風扇，折角扇葉設計，爲散熱模塊提供更強風力和風量保障，加快熱量散熱，此外，風扇均支持智能啓停，靜音的同時延長使用壽命。顯卡外殼邊角處 CNC 高光亮邊極具金屬質感。

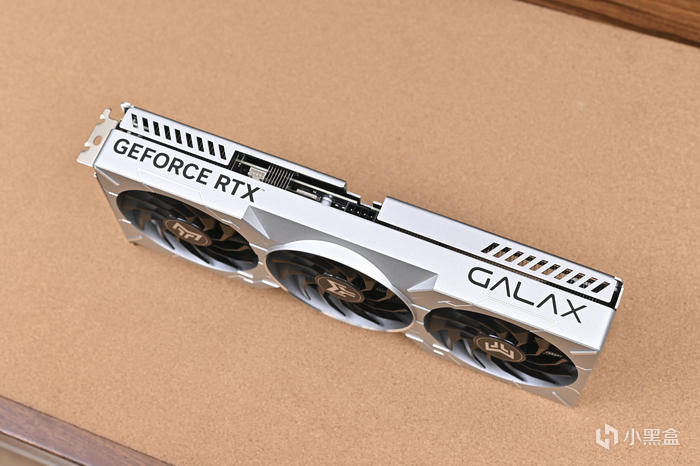

顯卡側面展示。影馳 GeForce RTX 4070 金屬大師 OC 採用壓鑄鋁合金一體成型上蓋，全覆蓋設計，大幅提升散熱面積，側面兩側斜條開孔。

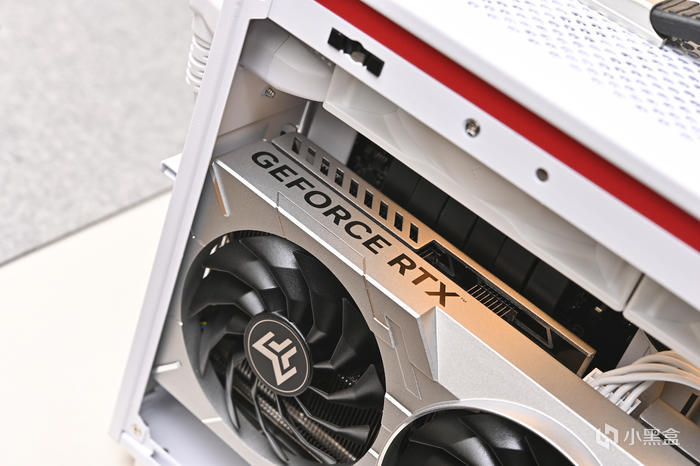

顯卡左側是 GEFORCE RTX 黑色字體標識。
中央迴歸爲 8Pin 供電接口。

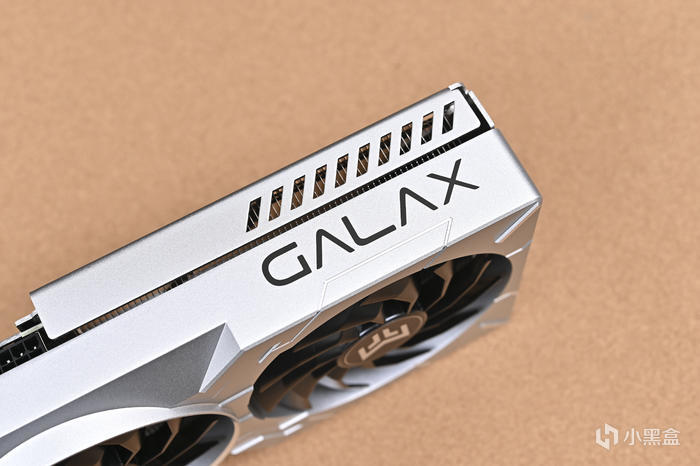

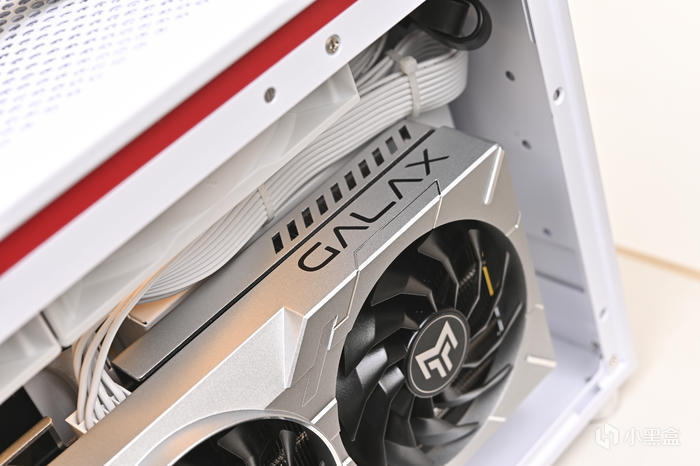

顯卡右側則是影馳 GALAX 英文 Logo。

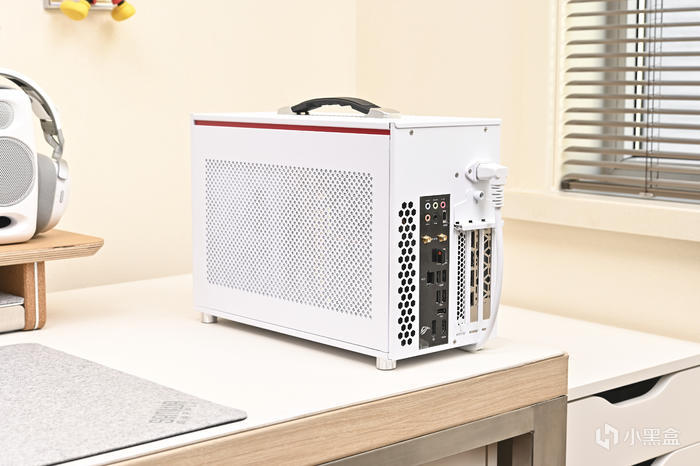

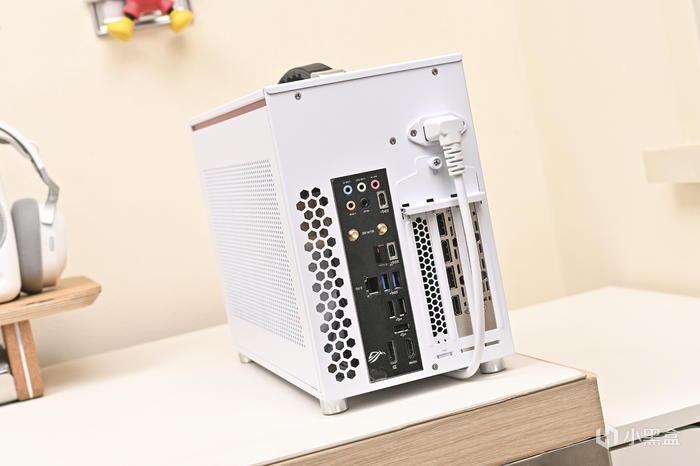

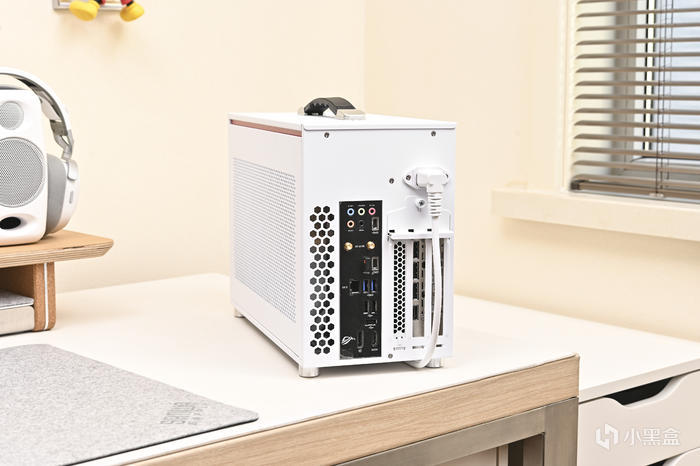

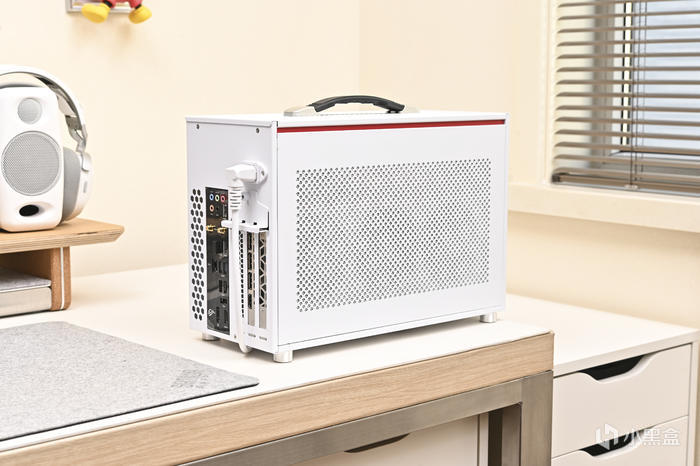

機箱尾部展示。左側通風網孔設計，中央爲主板 I/O 擋板接口，右側上方爲電源轉接線接口，下方爲顯卡接口。
二、配件開箱。
主板來自華碩玩家國度 ROG STRIX B760-I Gaming WiFi。
首先來看附件方面。包括說明手冊、ROG 貼紙各 1 份，感謝信卡片 1 張以及漂亮的 RO 姬卡片一張。

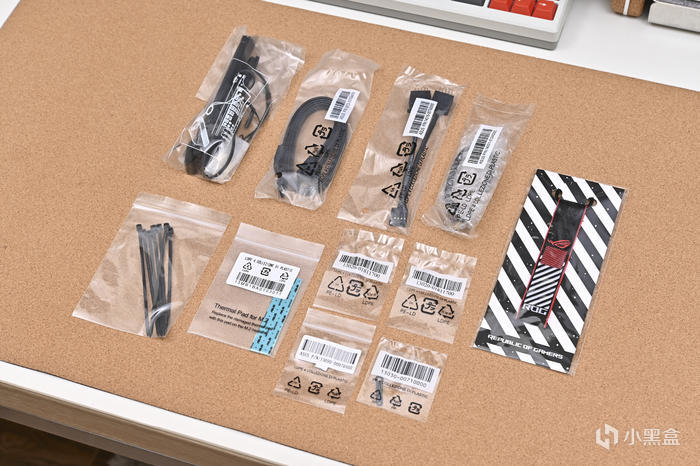

其他配件包括：一個座式 WIFI 天線、兩條 SATA 線、一條前置 USB 2.0 一分二線、一條機箱跳線延長線、黑色一次性紮帶，對應數量的 M.2 螺絲以及散熱墊，還有一個 ROG 鑰匙圈。

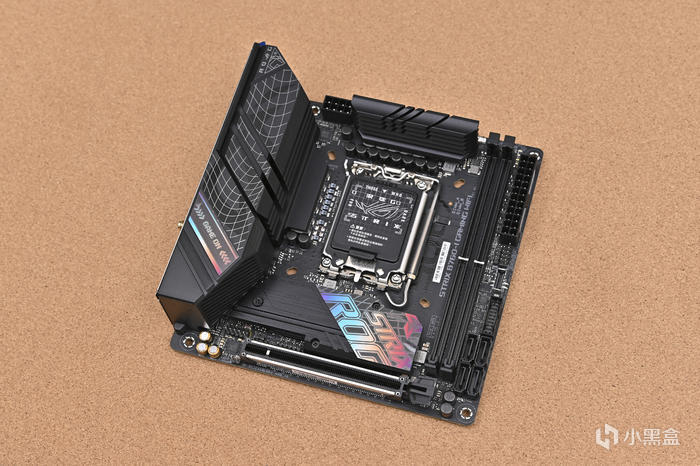

取出主板。ROG Strix B760-I Gaming WiFi 這是一款 ITX 版型主板，採用黑色主色搭配幻彩點綴的炫酷風格。

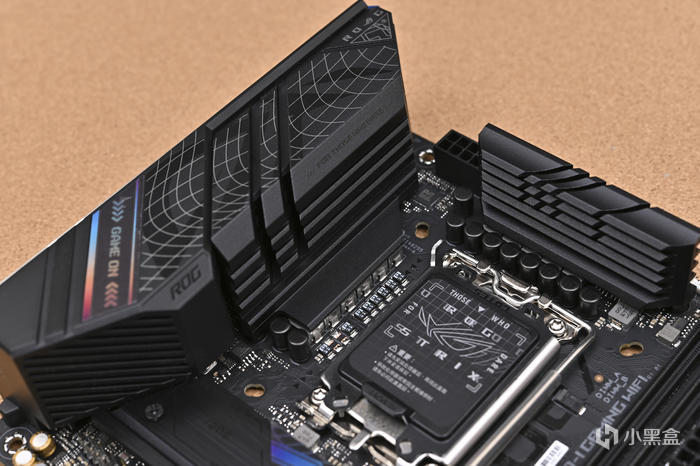

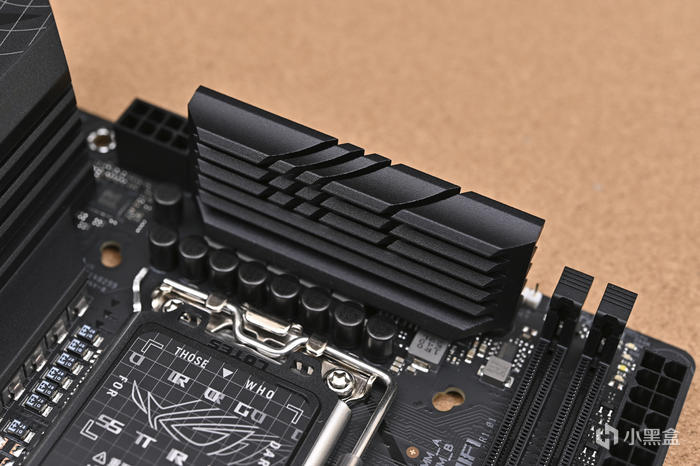

供電散熱結構爲L型的兩段式，在兩側的表面均設有一些貫穿式的斜切造型，並起一定的輔助散熱效果。主板採用 8+1 相 (Core+GT) CPU 供電，每相搭配一顆 SIC659 (80A)，AUX 供電採用了兩相 FDPC5030SG (25A)，核心供電主控爲華碩定製的 Digi+ VRM ASP2100R。

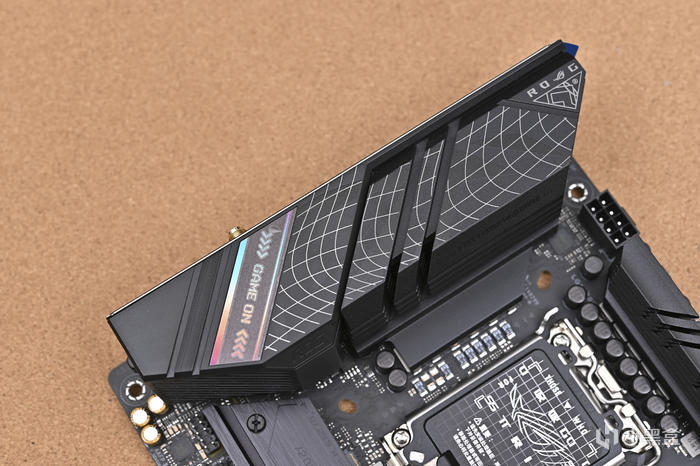

散熱模塊採用上蓋延伸設計，底部是網格風的 ROG LOGO，左下角是幻彩 Game On 條幅裝飾，最右端是 Mini 版的 ROG 標識。
兩側側面設有多道凹槽，可以進一步提升散熱面積，提升供電散熱效能。

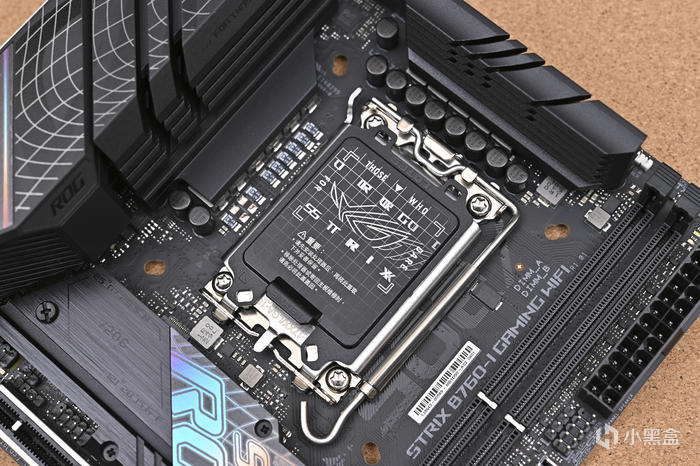

Intel 最新的 LGA1700底座，對扣式設計，支持 Intel 12/13 代 CPU。華碩特有的 LGA115x/1200 和 LGA1700 雙扣具開孔設計，兼容性更高，而扣具扳手自帶塑膠套管，防止安裝 CPU 過程中磕碰到頂部 VRM 散熱片。

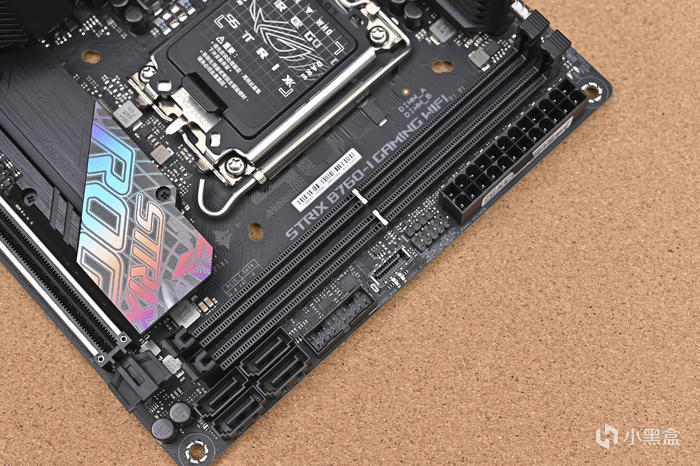

配備兩條雙通道 DDR5 內存插槽，支持最大 64GB(2*32GB) 的 DDR5-5600 內存，支持 XMP 3.0 標準，最大 OC 至 7600Mhz+。右側中央提供一組前置 USB 3.2 Gen1 19pin 接口和一個前置 USB 3.2 Gen2 Type-C 接口，下方還有 4 個直立式 SATA6 接口，由芯片組提供。

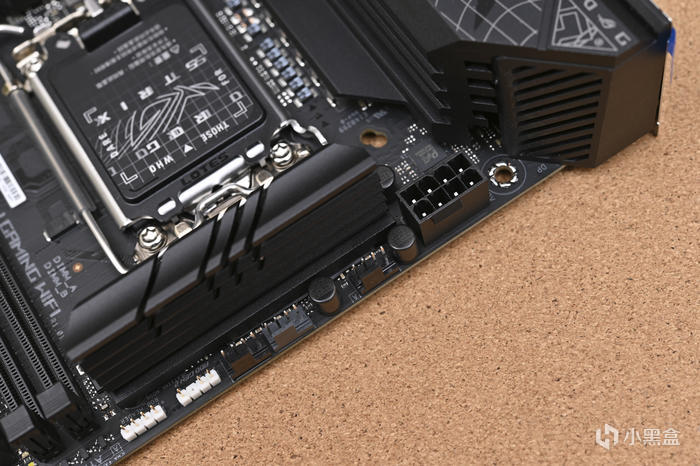

CPU 供電接口採用 單 8Pin 設計。共配備兩組 RGB 接口，爲一組 5V ARGB 接口和一組 12V RGB 接口，均位於主板頂部。

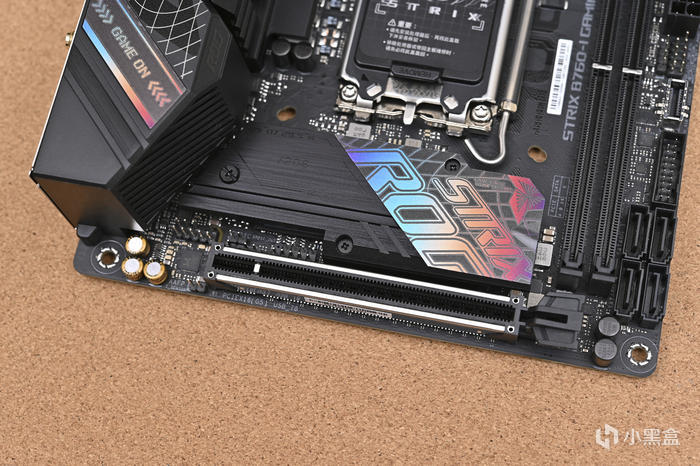

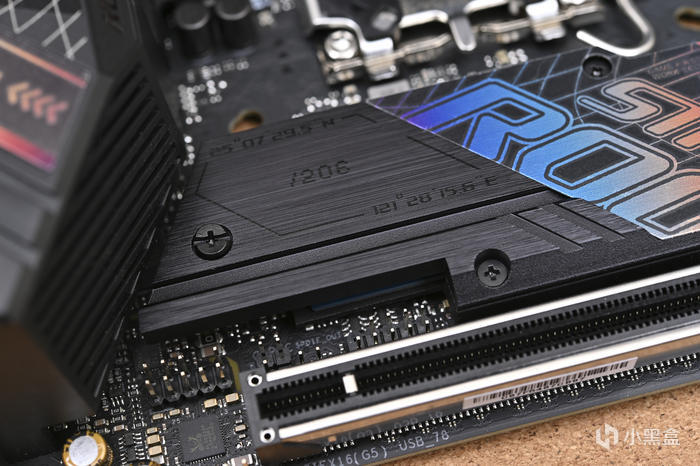

M.2 散熱片以及芯片組區域。M.2 散熱片表面同樣採用了拼接圖案設計，右側表面爲復古風的幻彩 ROG Strix 裝飾圖案。下方標配一條 CPU 提供的加固型 PCIe 5.0 x16 全長插槽。
左側爲金屬拉絲表面以及設有造型凹槽，並印有 ROG 總部的文字暗印。

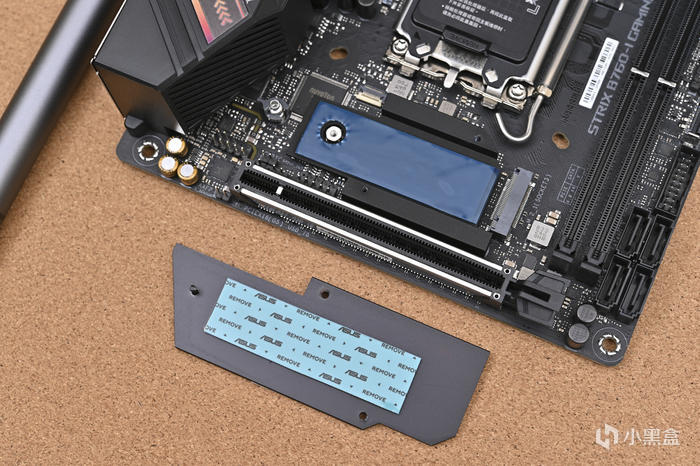

拆除正面散熱片後，主板正面爲 M.2_1 插槽（主板背面還有額外一個），最大支持 PCIe 4.0 x4 ，由 CPU 提供，規格支持 2260/2280 兩種尺寸，支持快拆鎖釦設計，預貼導熱貼，M.2 散熱片背部同樣預貼導熱貼。下方則是芯片組散熱模塊。左下角音頻區域爲 Realtek ALC1220P Codec 芯片。

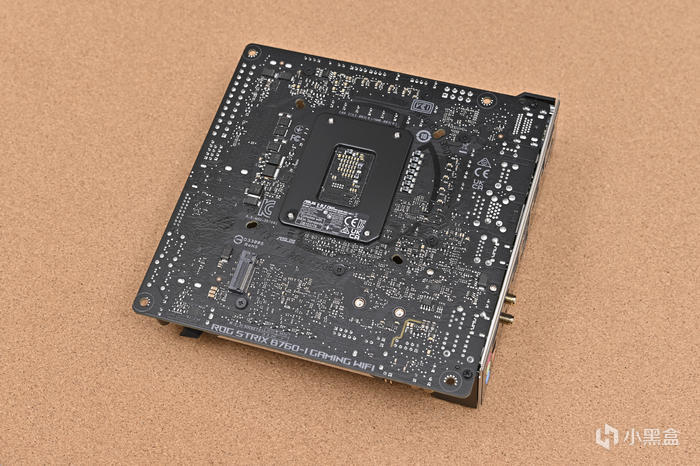

主板採用無背板式設計。

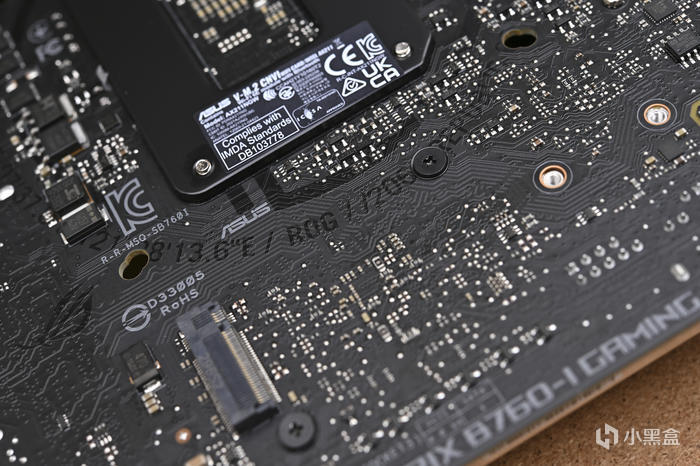

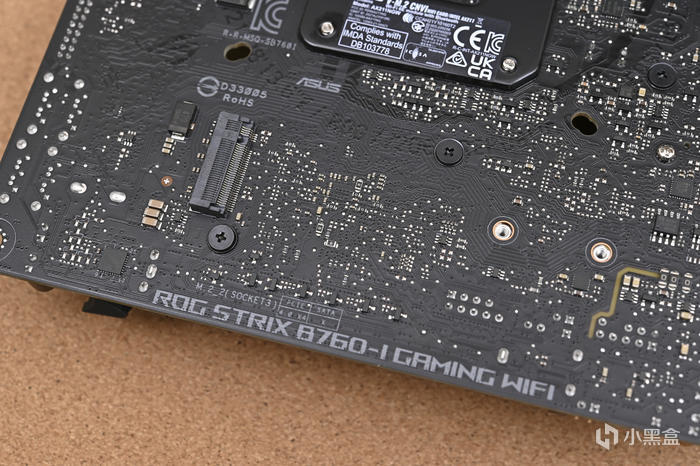

下方爲額外的 M.2_2 插槽，最大支持 PCIe 4.0 x4，由芯片組提供，規格支持 2242/2260/2280 三種尺寸，可通過附贈的螺絲及螺柱進行安裝。由於第二條 SSD 沒有散熱片，建議安裝帶有石墨烯貼片的 SSD 散熱會比較好。
ROG 總部座標的文字暗印。

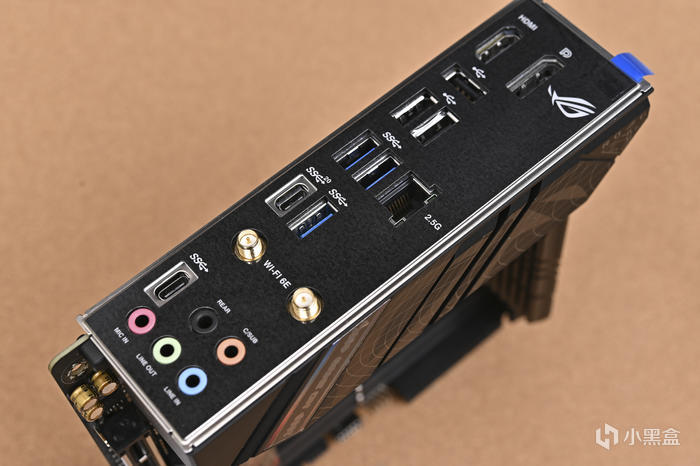

後方 I/O 接口，包括：1x HDMI 2.1、1x DP 1.4、1x USB 3.2 Gen2x2 Type-C、3x USB 3.2 Gen1 Type-A、1x USB 3.2 Gen1 Type-C、1x 2.5Gbps 有線LAN、2x 無線網卡天線接線端、以及 5x 3.5mm的音頻組合輸出。

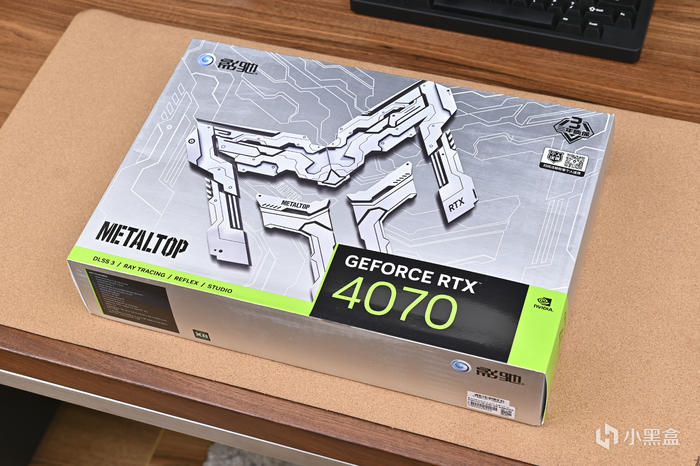

顯卡來自影馳 Galaxy GeForce RTX 4070 金屬大師 OC。
附件方面，包含快速安裝指南、合格證以及質保卡，影馳顯卡提供三年質保，支持個人送保。

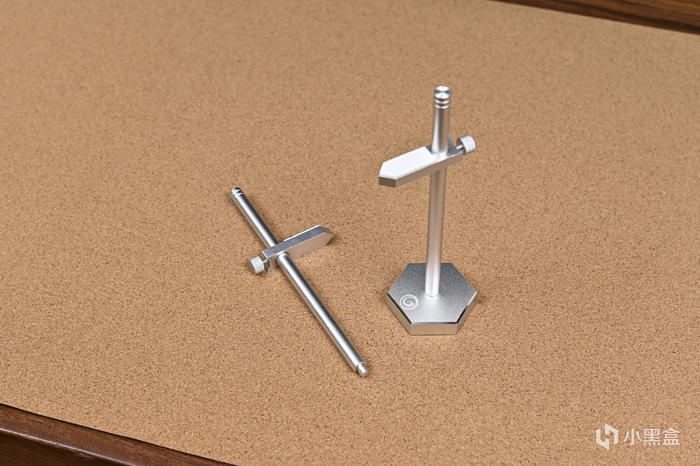

附贈了鋁合金材質顯卡支架一套，顯卡支架金屬質感十足，採用二段式組裝方式適應多種高度機型使用。
影馳 GeForce RTX 4070 金屬大師 OC 採用和此前發佈的 RTX 40 系金屬大師同樣的全新外觀設計，整體尺寸爲：328*139*48mm(含擋板)，雙槽設計，此次金屬大師系列帶來全新設計語言，未來金屬機械設計，戰艦灰配色金屬外殼，硬朗堅固，耐高溫不變形。產品參數方面，採用 Nvidia Ada lovelace 核心架構，核心工藝 TSMS 4N，擁有 5888 個 CUDA，核心頻率 1920MHz，加速頻率 2565MHz，顯存爲 12GB GDDR6X，顯存位寬 192-bit，顯存頻率 21Gbps，支持光線追蹤/ DLSS 3.0 技術，採用 8+2 相全貼片數字供電，適應極限超頻和高負載運行，8 層 PCB 設計，安全且兼顧散熱，功耗 215W。

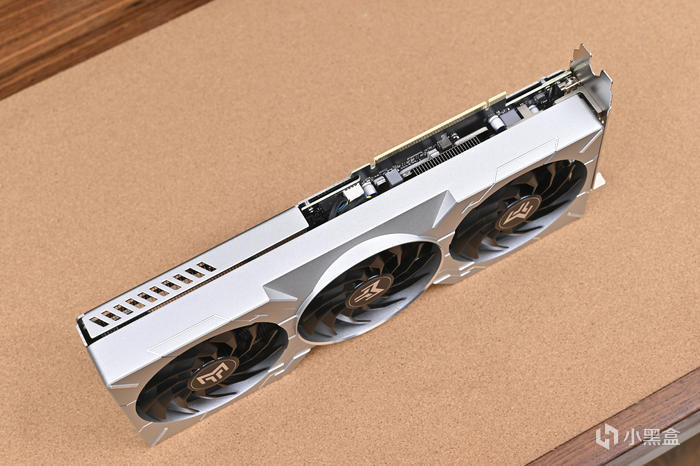

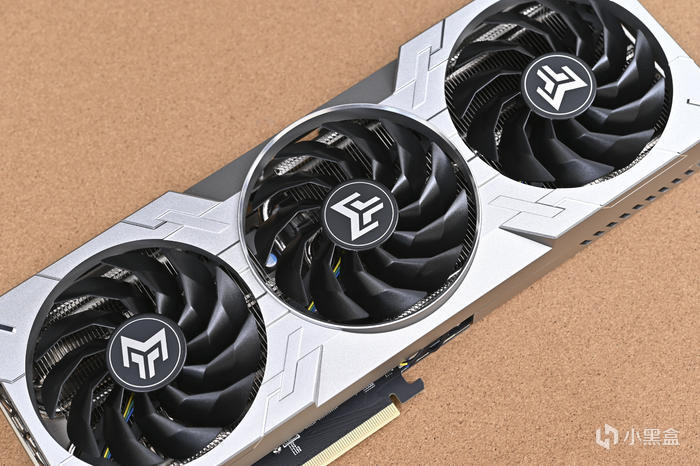

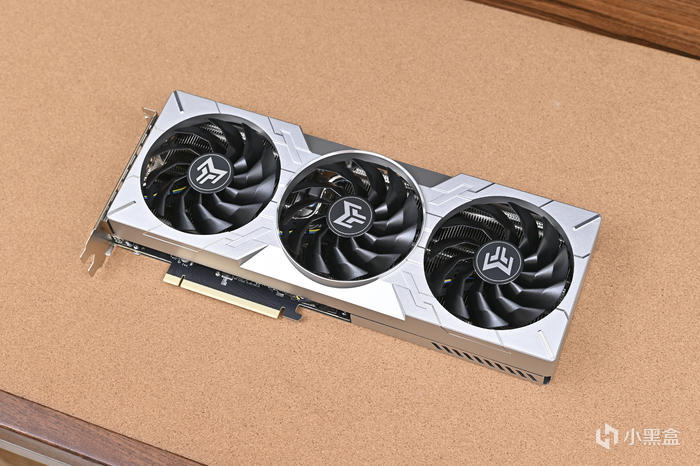

顯卡正面三顆 92mm 特製靜霜風扇，折角扇葉設計，爲散熱模塊提供更強風力和風量保障，加快熱量散熱，此外，風扇均支持智能啓停，靜音的同時延長使用壽命。顯卡外殼邊角處 CNC 高光亮邊極具金屬質感。
顯卡側面展示。影馳 GeForce RTX 4070 金屬大師 OC 採用壓鑄鋁合金一體成型上蓋，全覆蓋設計，大幅提升散熱面積，側面兩側斜條開孔可以看到大量的散熱鰭片。

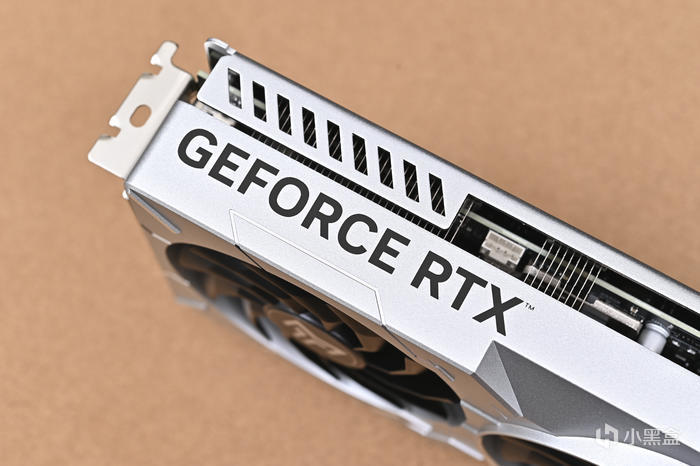

顯卡左側是 GEFORCE RTX 黑色字體標識。

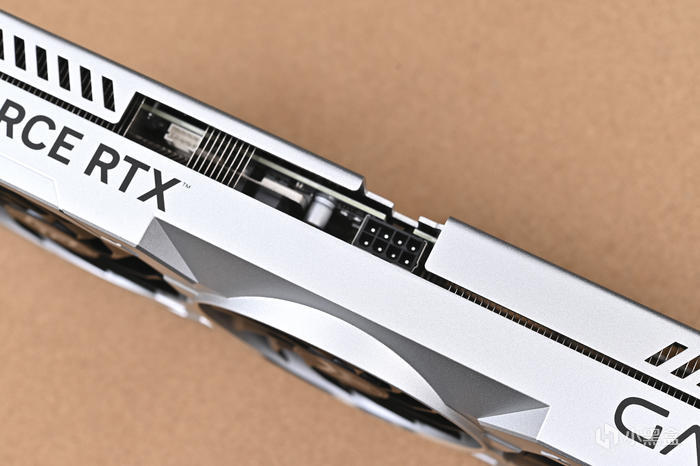

中央迴歸爲 8Pin 供電接口。
顯卡右側則是影馳 GALAX 英文 Logo。

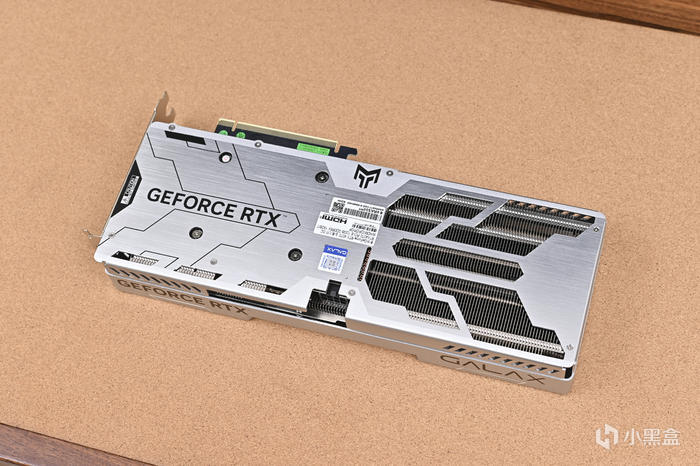

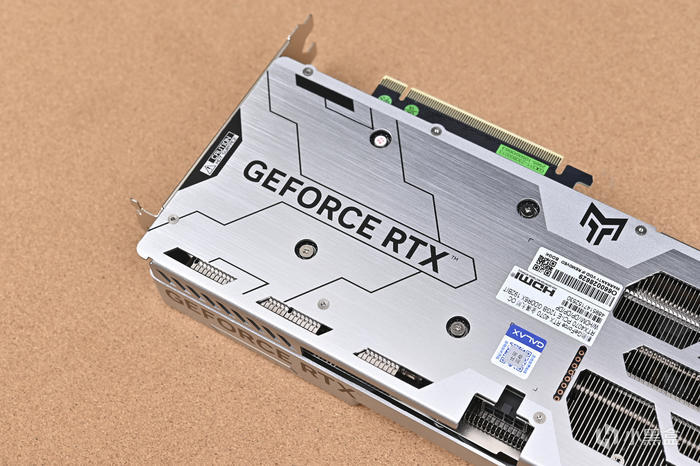

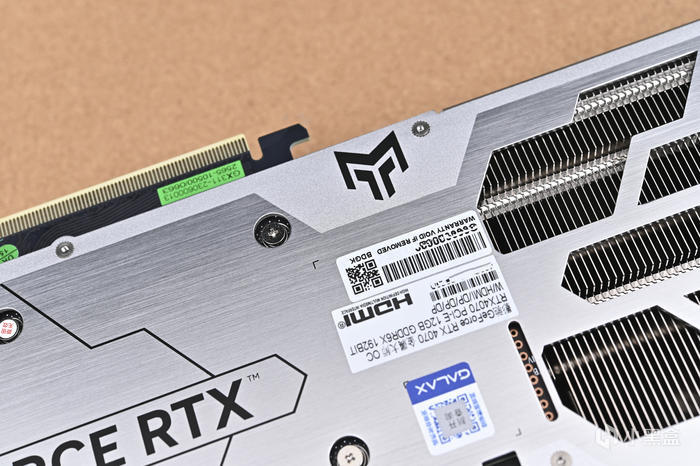

背部爲全金屬背板，金屬拉絲加霧面處理，鏤空設計保障散熱性能。
背板左側 GEFORCE RTX 標識，周邊還具有機甲風的幾何刻線。
中央靠上的位置是影馳金屬大師的 Logo。

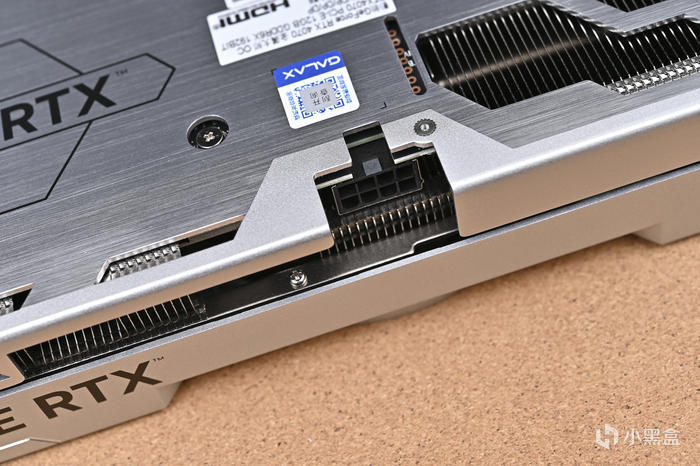

得益於新一代 40 系顯卡出色的功耗比，單 8Pin 也能爲影馳 RTX 4070 金屬大師 OC 提供充足電力。內嵌式的接口可以讓走線突出更好，更容易蓋上機箱側板。

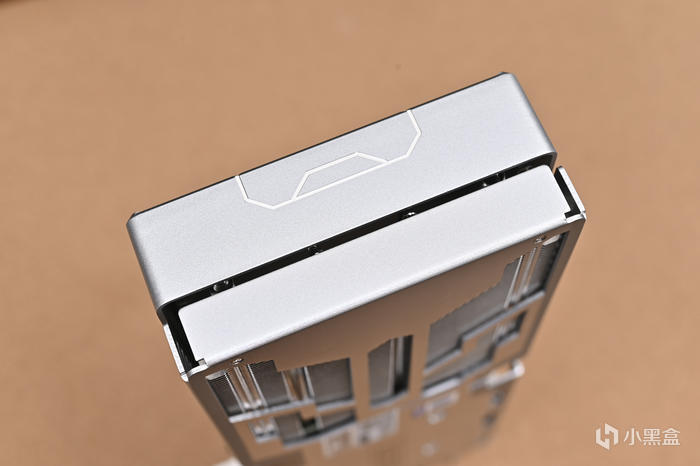

尾部幾何鏤空開窗，貫穿通風，減少尾部中央防止下垂，同時兼顧更加散熱風道。

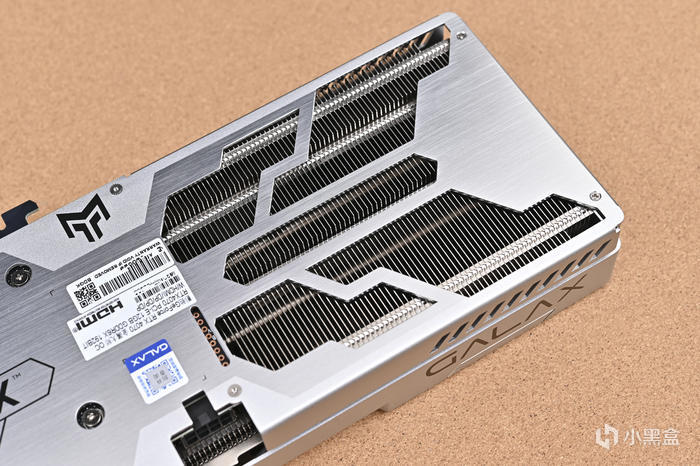

另一側則可以看到影馳 GeForce RTX 4070 金屬大師 OC 強大的寒光星 δ 散熱系統。
尾端側面也做了幾何開孔處理，內部具有 4 根鍍鎳複合熱管（4*Φ6mm）。

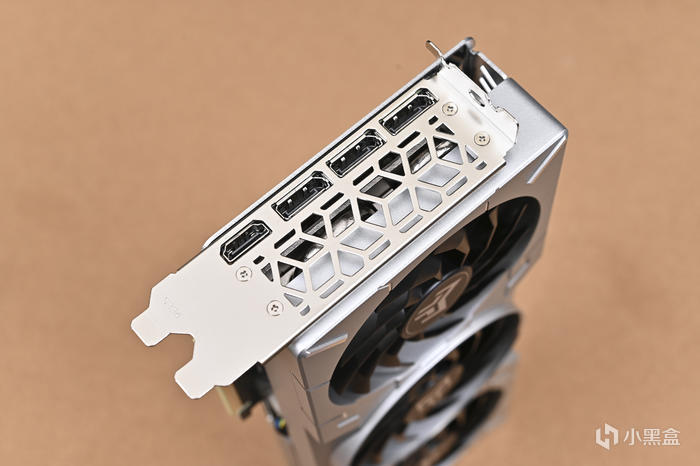

接口方面採用 1xHDMI2.1+3xDP 1.4a，支持 8K 60Hz 輸出。

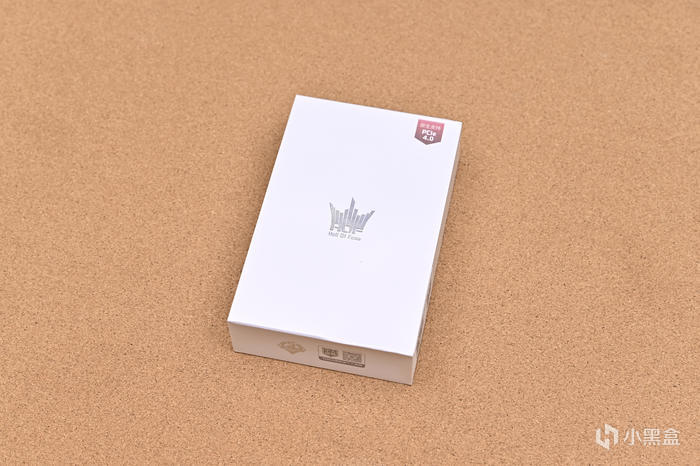

固態硬盤來自影馳 Galaxy 名人堂 HOF EXTREME 30 M.2 PCIe 4.0 2TB。

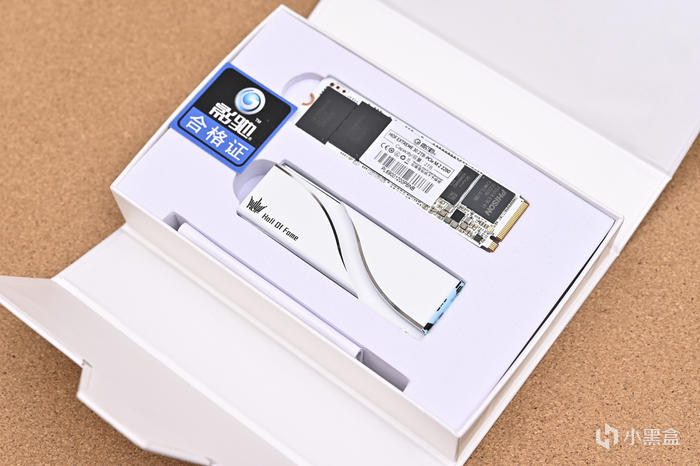

打開磁吸蓋板，內部白色發泡海綿包裹 SSD、散熱器，保護運輸安全，還有一本使用指南及合格證。

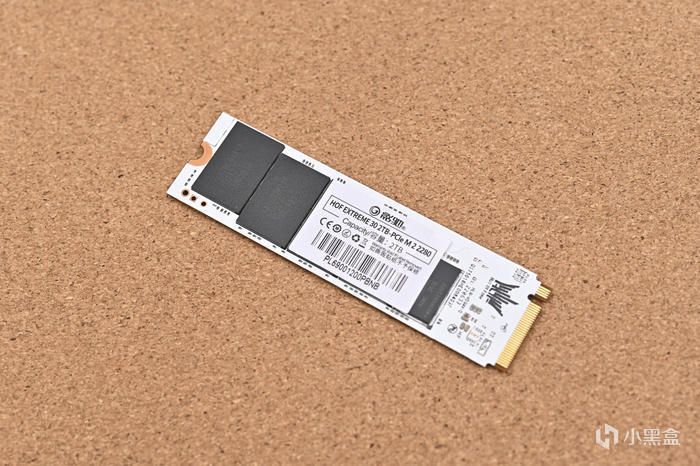

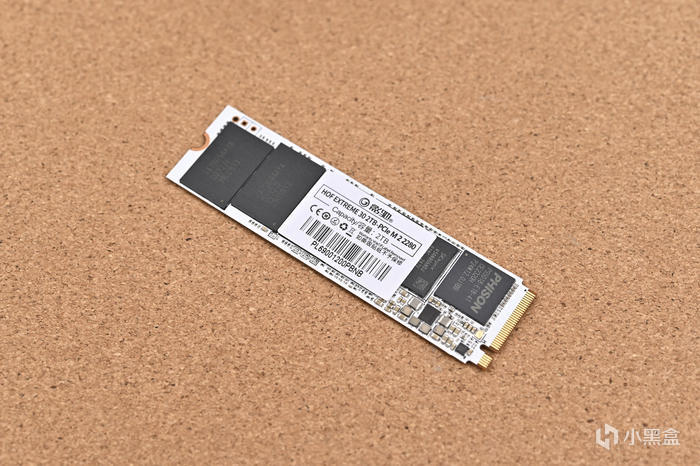

這款固態硬盤採用少有的白色 PCB 設計，支持 NVMe 1.4，PCIe 4.0x4，連續讀寫 7000/6500 MB/s，4K 隨機讀寫 700000/650000 IOPS，採用優選 3D NAND 顆粒，羣聯 PS5018-E18 主控，內部集成智能溫控和第四代 LDPC 數據糾錯機制，數據更安全，功耗更低。
PCB 正背面貼紙覆蓋處各有 4 顆羣聯封裝的閃存顆粒，單顆存儲容量爲256GB，8 顆共組成 2TB 的容量規格。影馳爲這款 2TB 容量的固態硬盤提供了 5 年或 1400 TBW 的質保。支持個人送保。

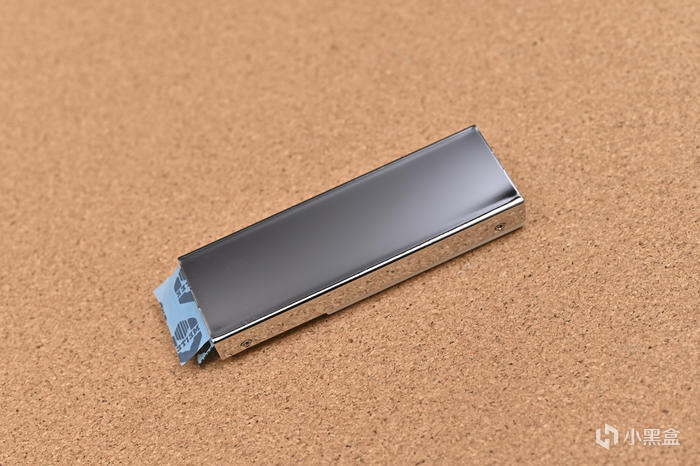

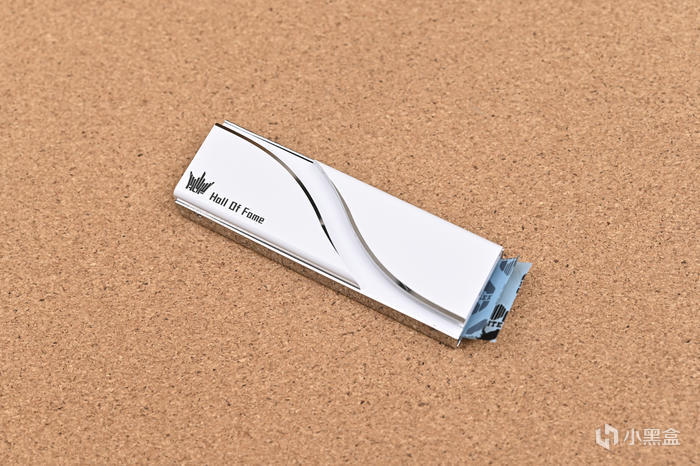

這款 SSD 搭配曲鏡白泳散熱器，CNC 切割曲面設計，散熱效能較上一代提升 25%。
散熱器背板爲不鏽鋼鏡面設計。

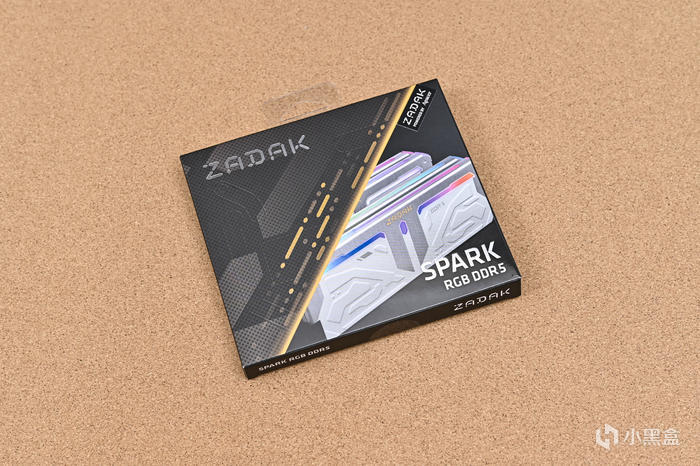

內存來自宇瞻 Zadark Spark RGB DDR5 6000 32GB（16GBx2）。

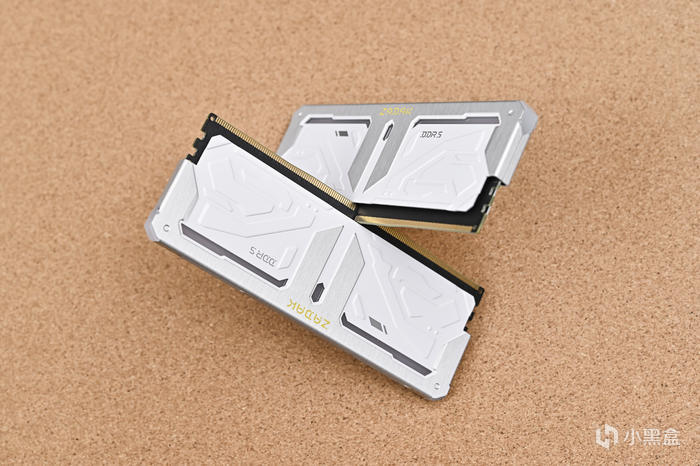

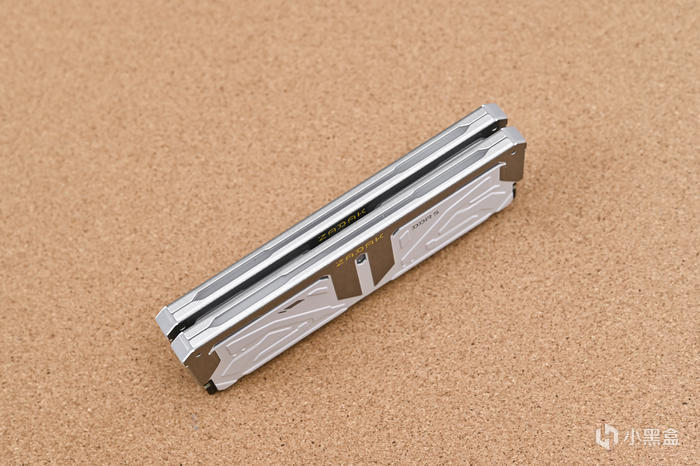

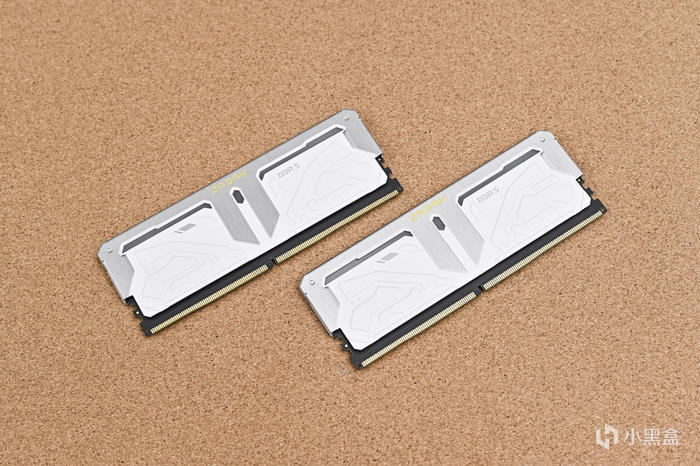

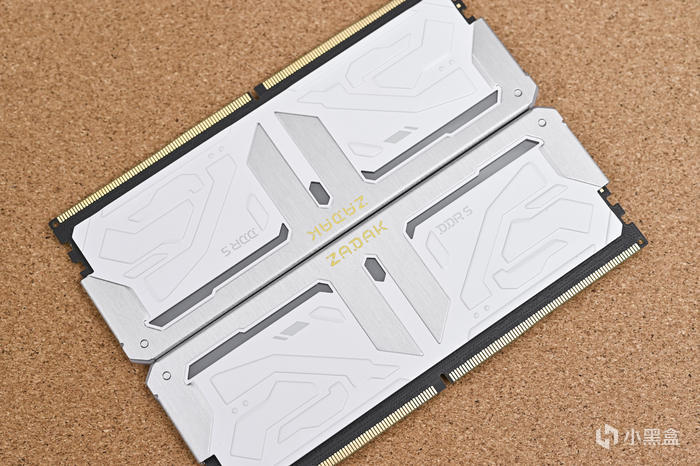

這款內存銀白色設計，上方柔光罩被髮絲紋鋁合金罩包裹，下方爲白色噴塗散熱裝甲，上方凹凸印有科技棱線，整體設計感十足。具體參數爲：時序 C40-40-40-96，電壓 1.25v，32GB（16GBx2）。
內存尺寸：高 5cm、寬 13.6cm、厚 0.97cm。搭載電源管理芯片，強化散熱設計，電源穩定更有效率，支持 ON-DIE ECC 糾錯機制，通過了 AMD EXPO / Intel XMP 雙平臺認證。頂部發絲紋保護罩中央黃色字體的 ZADAK Logo。
頂部柔光罩專利五段式超廣角燈效，藉由材質交錯設計，呈現有寶石形狀的鏤空導光效果，支持各大廠家主板 ARGB 燈光同步。
頂部柔光罩專利五段式超廣角燈效，藉由材質交錯設計，呈現有寶石形狀的鏤空導光效果，支持各大廠家主板 ARGB 燈光同步。

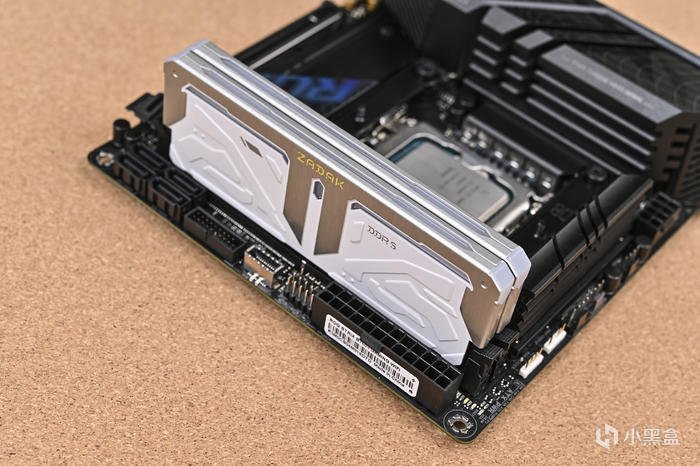

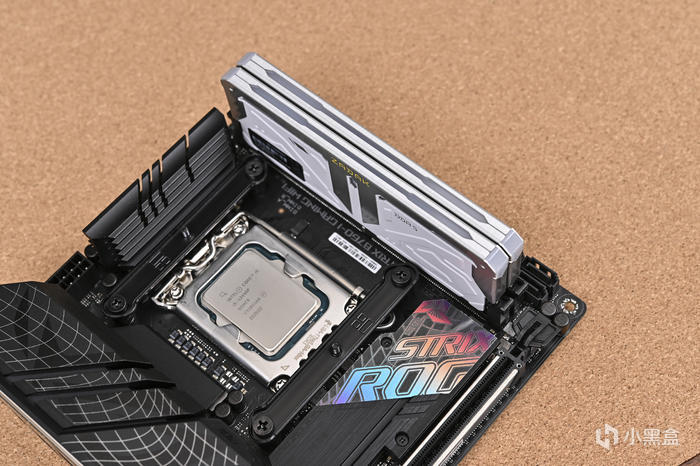

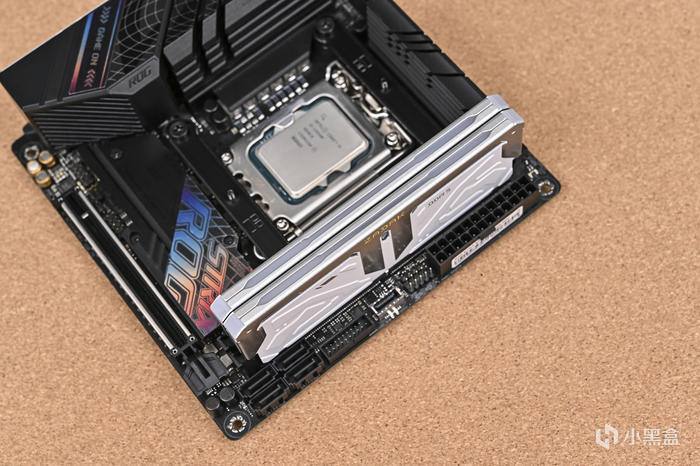

安裝到主板的效果展示。

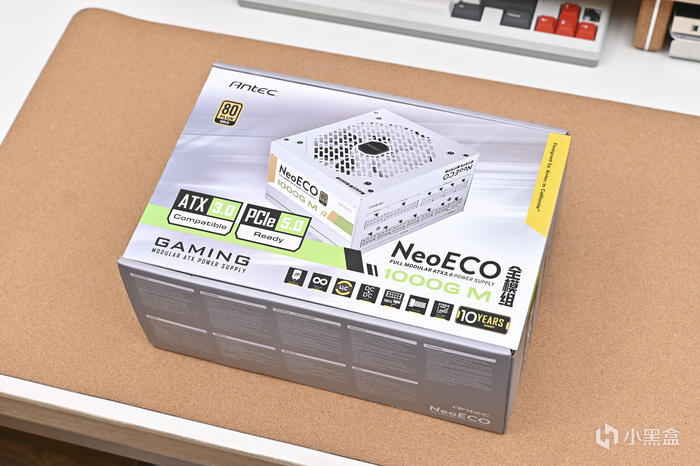

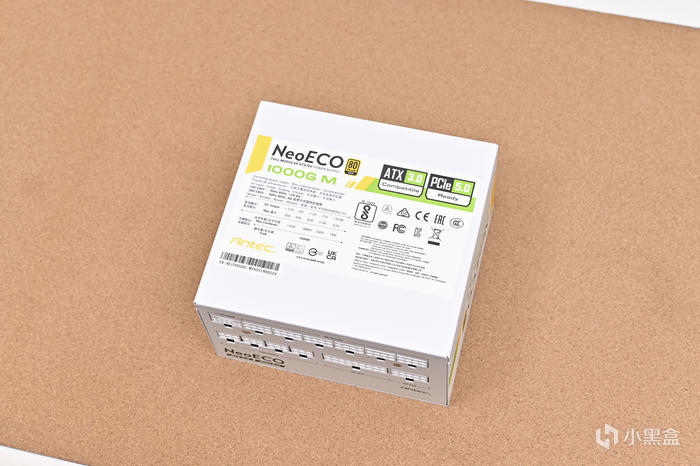

電源來自安鈦克 Antec NE1000W ATX3.0 金牌全模組。

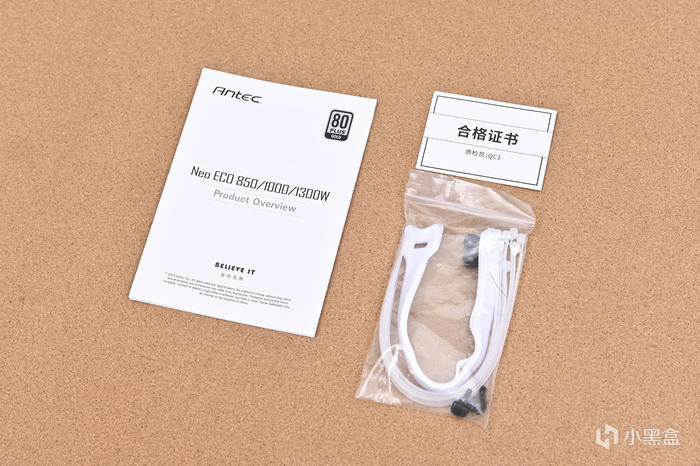

附件方面包括說明書、合格證、白色魔術貼以及電源固定螺絲若干。

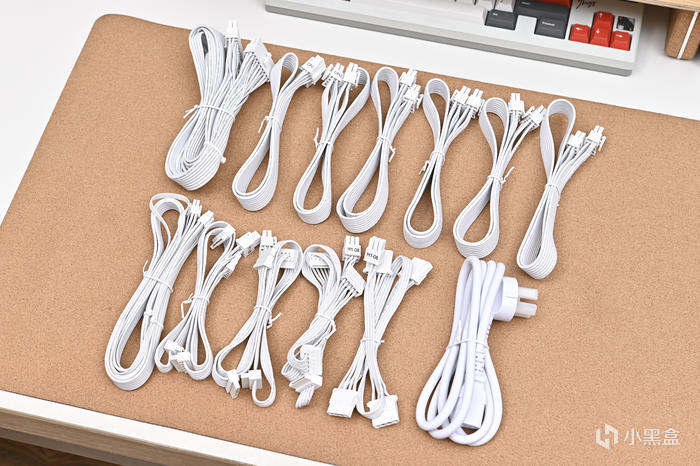

線材方面全部採用白色扁平線設計，方便機箱內部走線。模組線纜共有：1 條 24pin 主板供電線，2 條雙 4+4pin 的 CPU 供電線，4 條 6+2pin 的 PCI-E 供電線，1 條 16Pin PCI-E 5.0 12VHPWR 供電線，3 條 4 口的 SATA 接口供電線，以及 1 條四口大 4PIN 接口。此外，電源線也是附贈的全白色的。

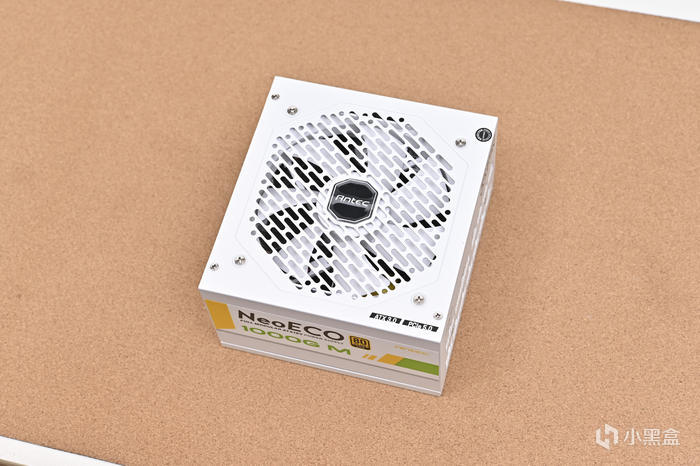

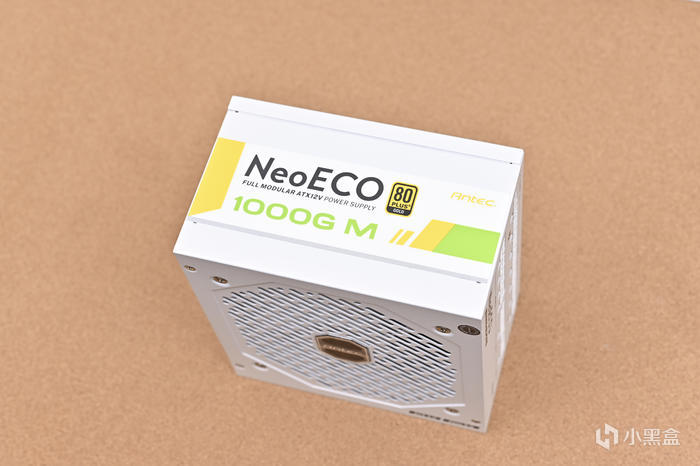

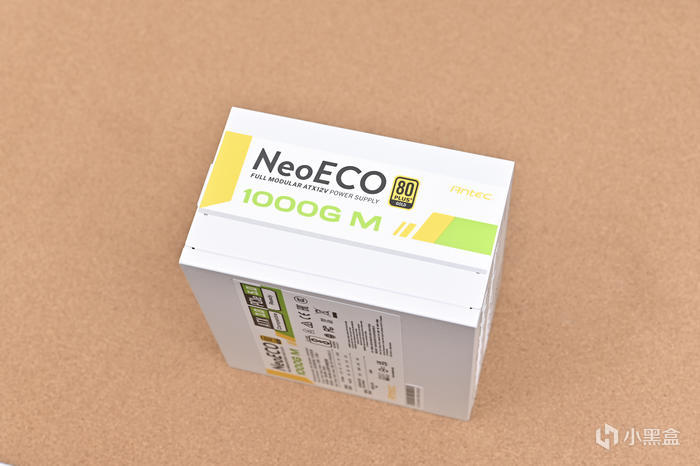

電源通體白色設計，整體尺寸：150*140*86mm，小巧的尺寸緊湊型的機箱，正面爲斜紋鏤空風扇罩，配置了一把 120mm 的 FDB 動壓軸承風扇，支持自動啓停風扇停轉技術，50% 負載下風扇停轉。
電源通過了 80PLUS 金牌認證，支持最新一代 Intel ATX 3.0 標準，採用全日系電解電容，高規格銅片式變壓器，無導線輸出模塊，全橋 LLC 諧振 + 主動式 PFC + DC-DC +同步整流，50% 負載下，轉化效率爲 92.71%，達到白金轉化效率標準。單路 +12V 滿功率運行可提供 83A 996W 供電能力，支持高瞬時功耗，爲大功率 40 系顯卡保駕護航。同時，具備欠壓保護、過壓保護、短路保護、過溫保護、過電流保護、過功率保護功能。
電源側面標註了產品型號以及 80PLUS 認證標識。
右側同樣的設計風格。

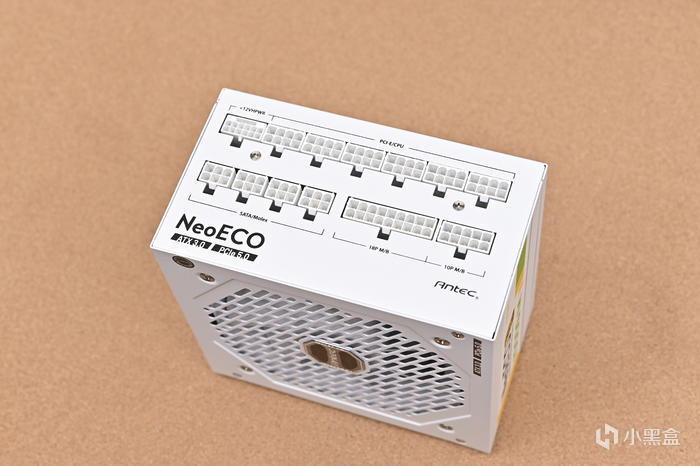

接口方面非常豪華，提供 1 個 24Pin 主供電接口、1 個 16Pin PCIe 供電接口、6 個 4+4Pin CPU / 8Pin PCIe 供電接口、4 個 SATA/ 大 D 口供電接口。原生支持 PCIe 5.0 Pin 顯卡供電接口，最高可支持 600W 釋放 40 系顯卡性能，支持高瞬時功耗。

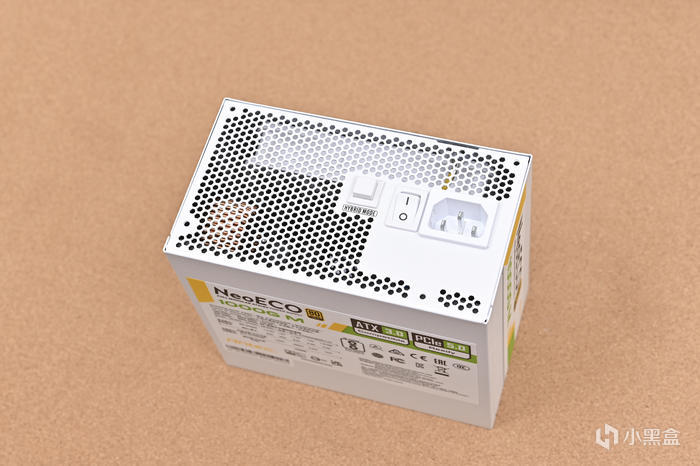

電源尾部通體通風設計，左側是 ECO 模式和雙電壓模式切換鍵，按鍵彈起狀態爲 EOC 智慧節能溫控系統，當溫度達到 63-65℃ 時，風扇轉速大約爲 650-850轉；當溫度下降到 40-45℃ 時，電源接口，風扇停止。按鍵下壓狀態爲雙電壓回路溫控系統， 開機時風扇轉速爲低轉速，後隨溫度上升而上升。右側是電源開關以及電源接口。
