玩點有個性的MATX，微星B760M刀鋒+索泰4070TI+閃鱗G500裝機展示

閃鱗這個品牌，對於許多熱衷於ITX機箱的玩家來說，已經不再陌生。旗下的S系列在市場上贏得了衆多用戶的喜愛。作爲一家新興的品牌，閃鱗並沒有滿足於現狀，而是積極進取，將觸角延伸到了更爲廣闊的MATX機箱市場。然而就目前而言整個MATX市場上還是很卷的，閃鱗在推出G500後，又在此基礎上升級了G500 副屏版，通過增加側面屏幕顯示來提升可玩性。這次就結合閃鱗G500副屏版爲大家帶來一臺INTEL 14代平臺下的個性MATX展示。

裝機配置

CPU：INTEL 14600KF

主板：微星MPG B760M EDGE TI WIFI主板

內存：ZADAK SPARK DDR5

顯卡：索泰RTX 4070 Ti TRINITY OC月白

SSD：影馳 HOF EXTREME30 PCIE4.0 1TB

散熱器：追風者 Glacier One 240 D30

風扇：追風者 D30 12cm幻彩積木風扇正葉*1，反葉*2

電源：安鈦克 Antec NE1000 ATX3.0 白色

省流Tips：整機價格1.3 W
本作品只做展示分享，不作任何推薦，大家可根據自己的預算及相關喜好自行搭配，歡迎大家交流討論。

整機展示

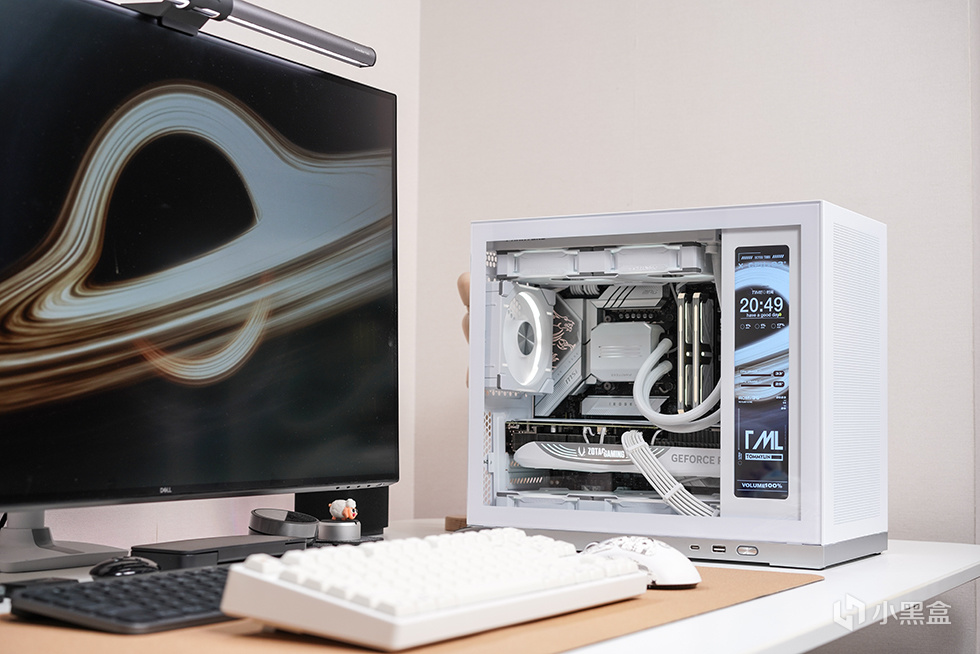

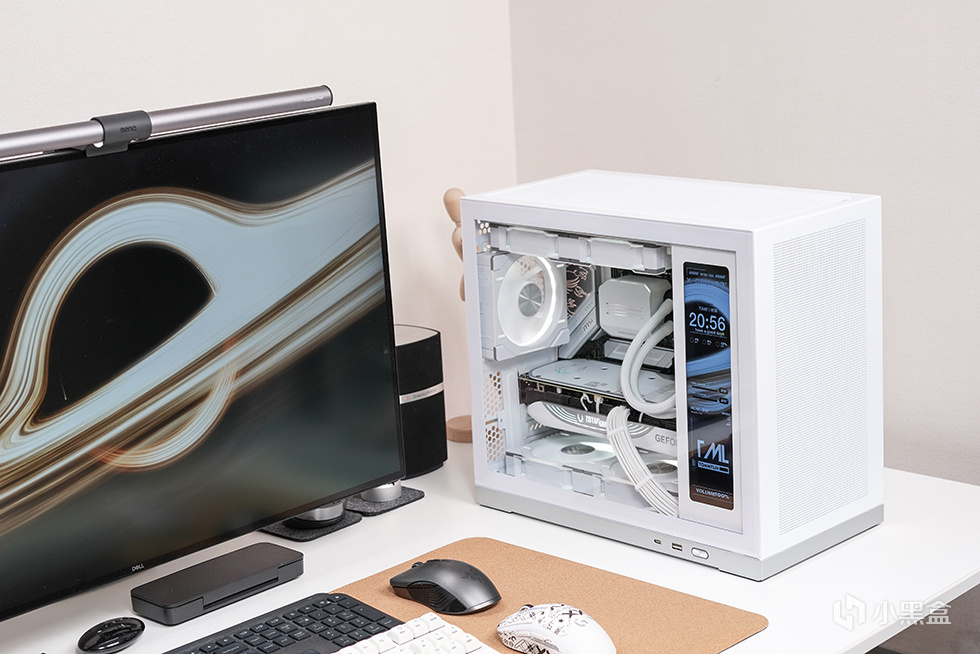

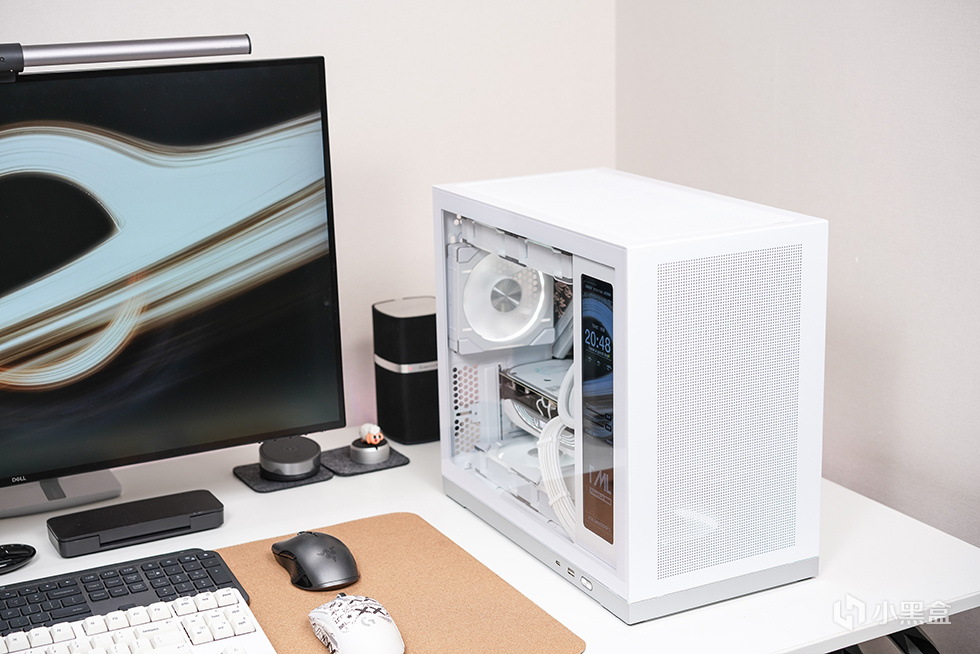

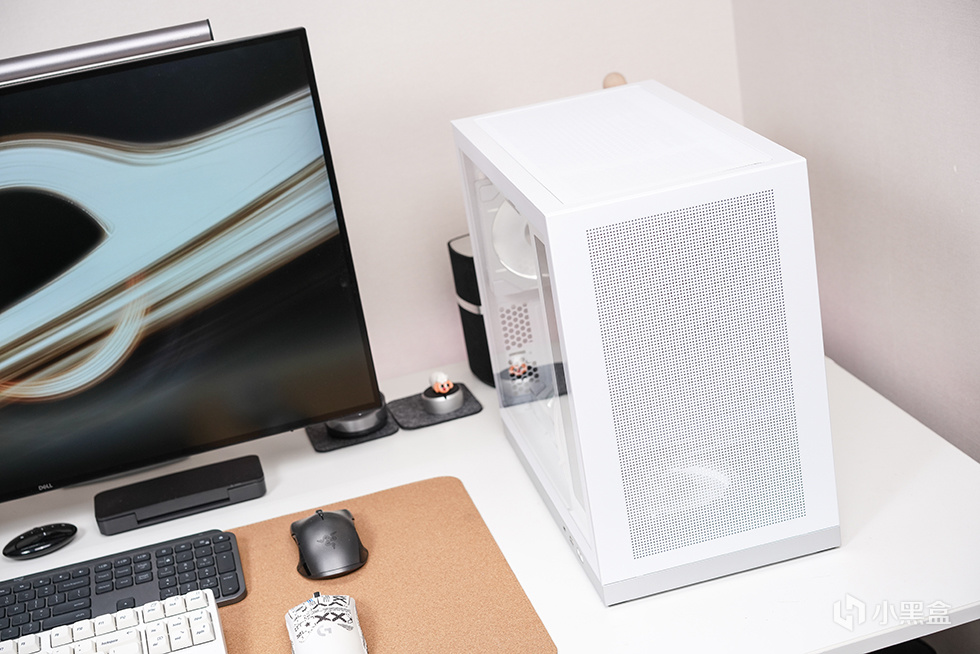

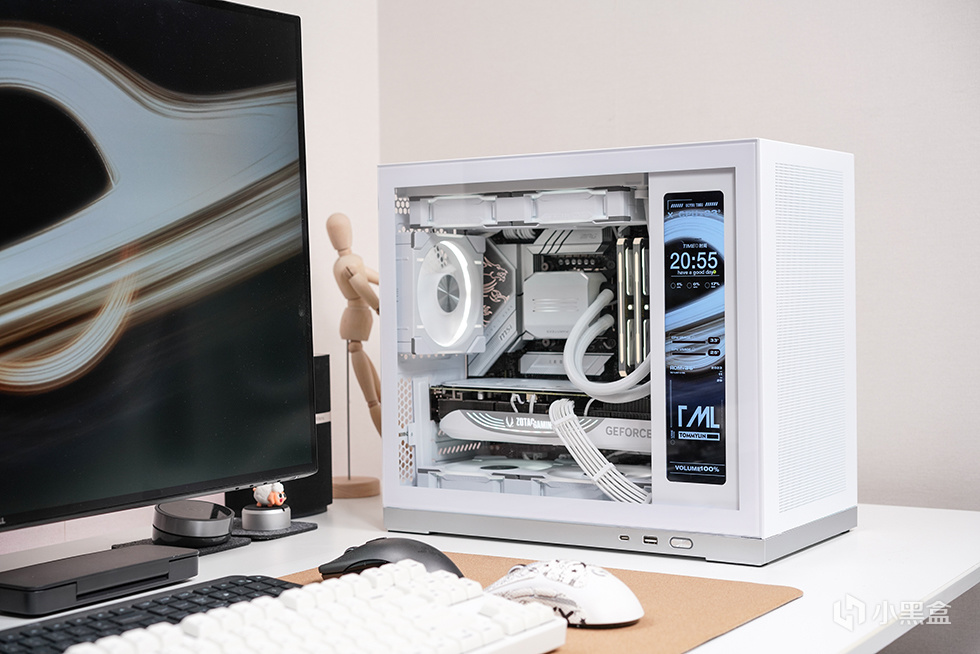

作爲一臺緊湊型MATX主機，403x219x355mm的體積放在桌面上剛剛好，不會佔用桌面過多的空間，更不會顯得臃腫，白色的塗裝也提升了整個桌面的亮度，搭配上暖白RGB燈光，在這個冬日裏還是很溫馨的。

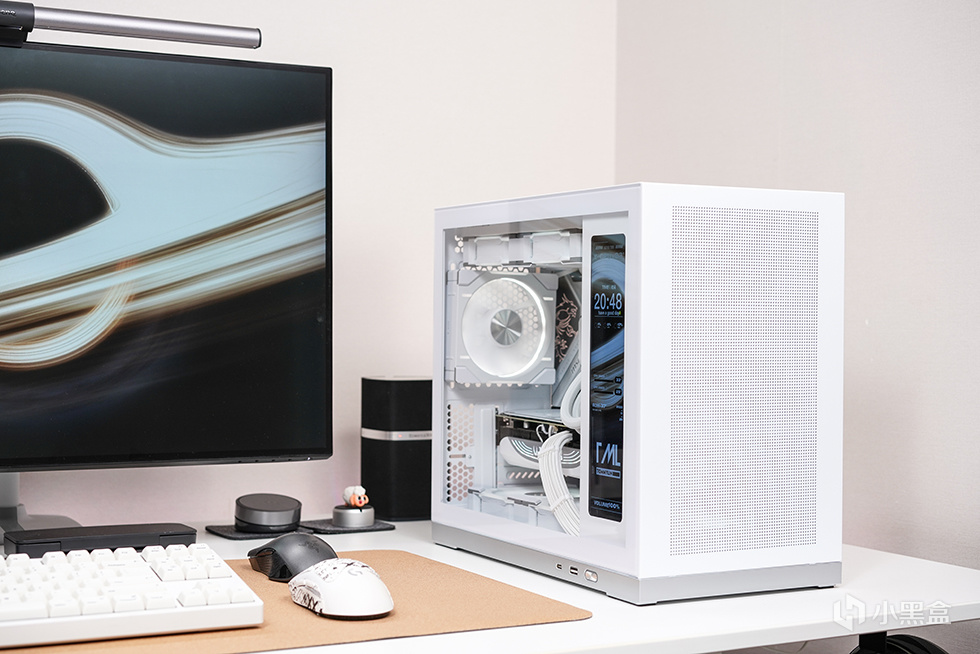

白色主體搭配了銀色的底部窄邊框架，使得整體方正簡潔的設計不會那麼單調，高透的玻璃側板能更好的展現內部硬件結構，原本側面的裝飾蓋板換成了11.3寸的副屏，個性一下子就出來了。

機箱的正面和頂部都採取了大面積的MESH和網孔設計，很大程度上提升了機箱的散熱性能。

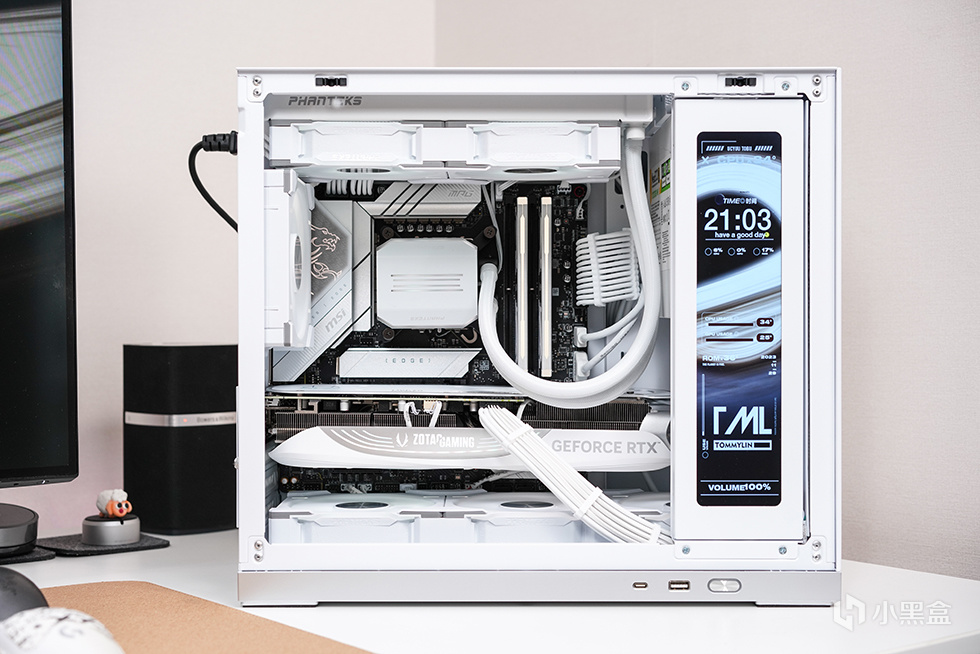

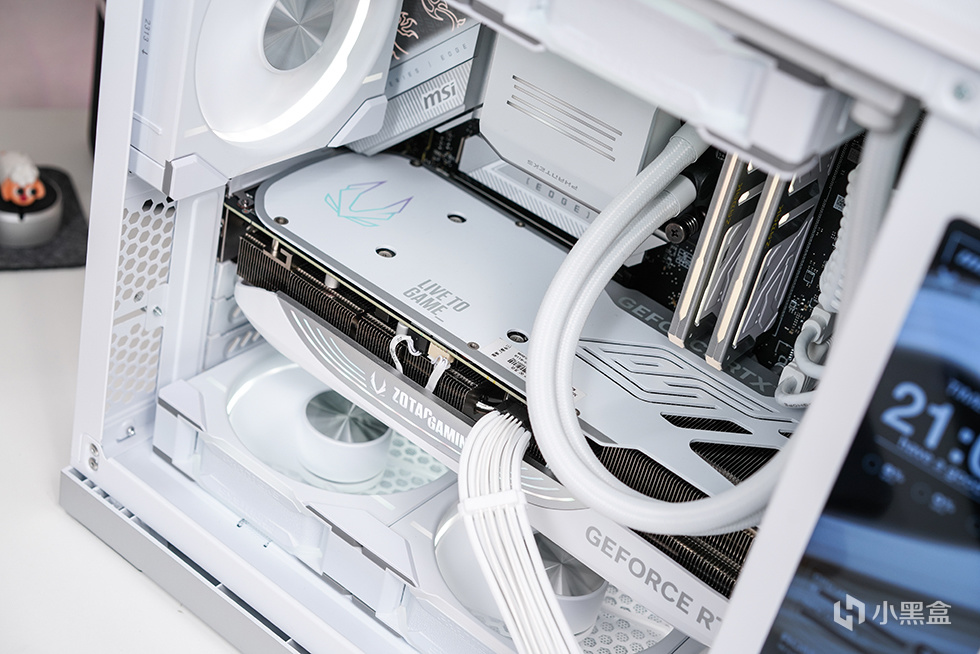

內艙結構雖然緊湊但還是能容下MATX主板、240水冷、ATX電源、4070ti顯卡以及底部家裝三風扇，整體兼容性上的表現還是非常不錯的。

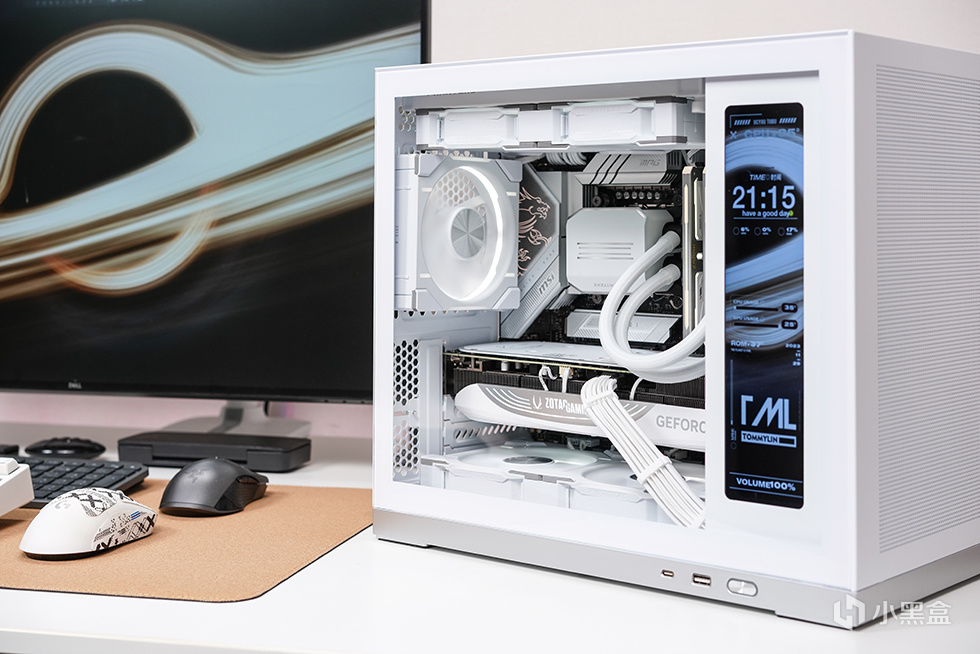

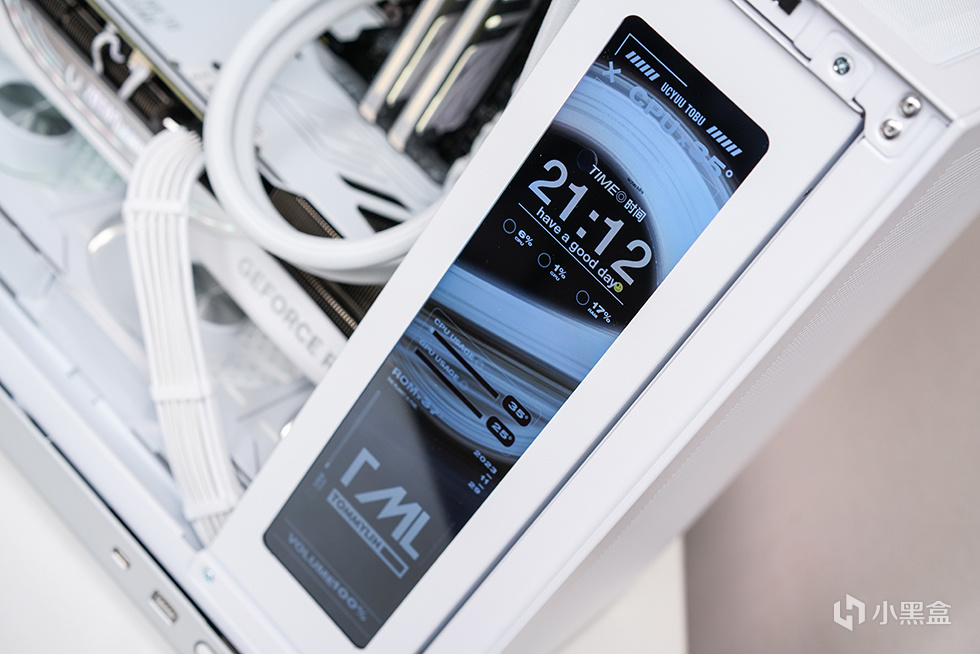

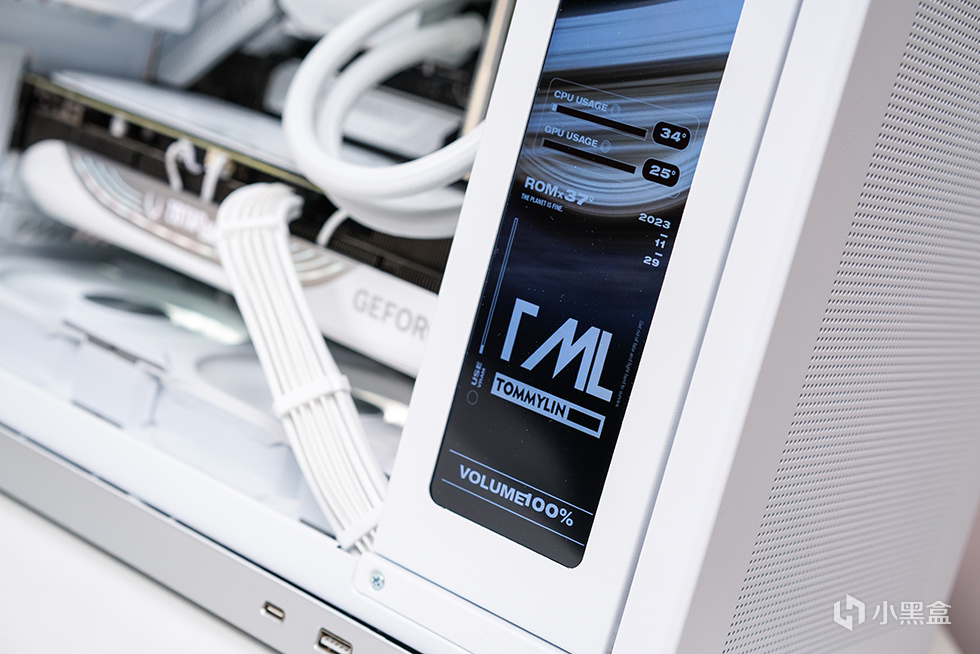

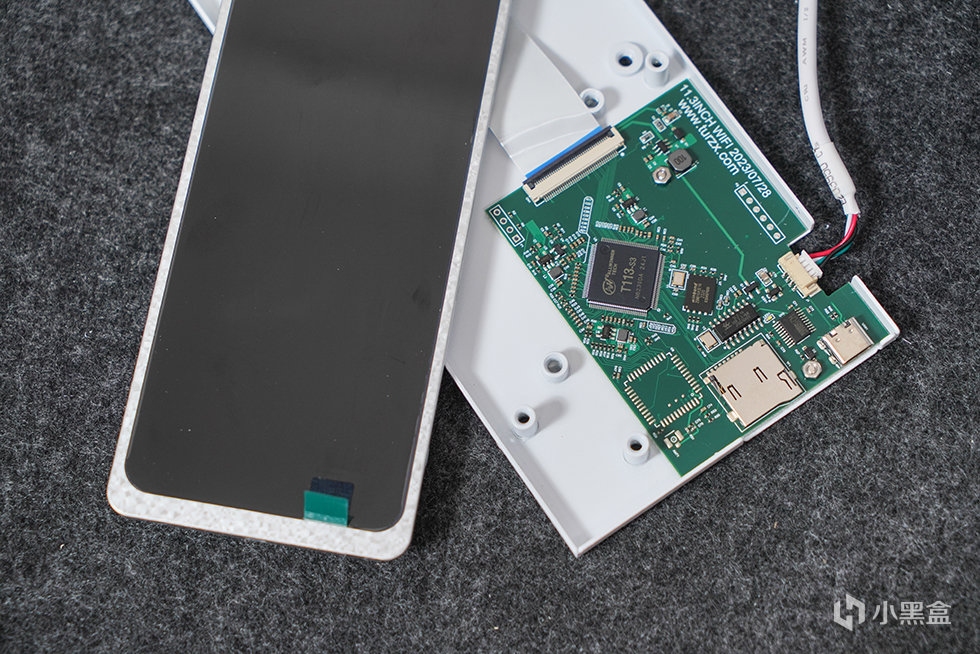

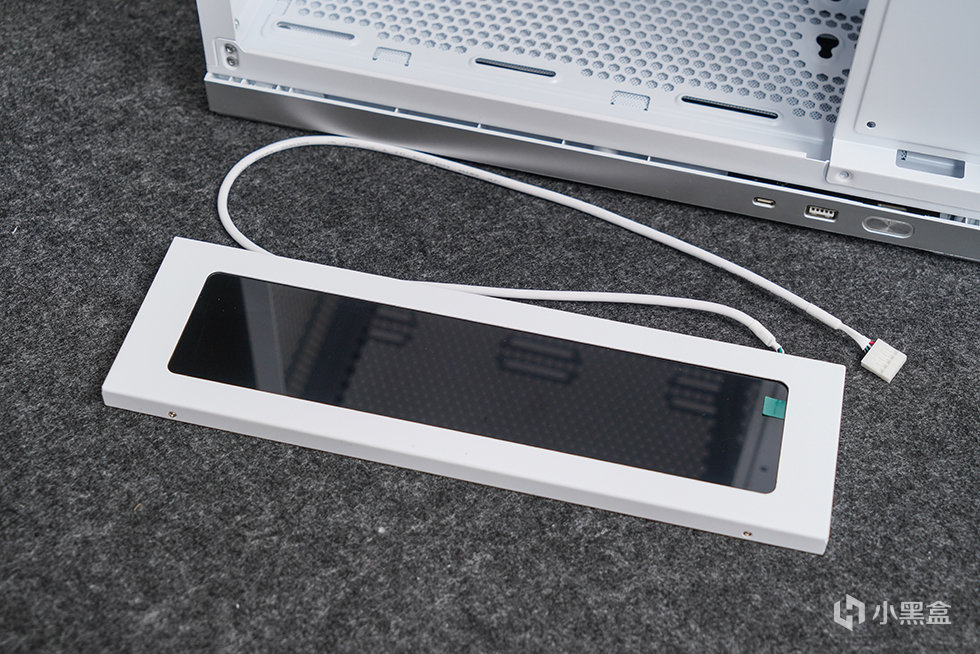

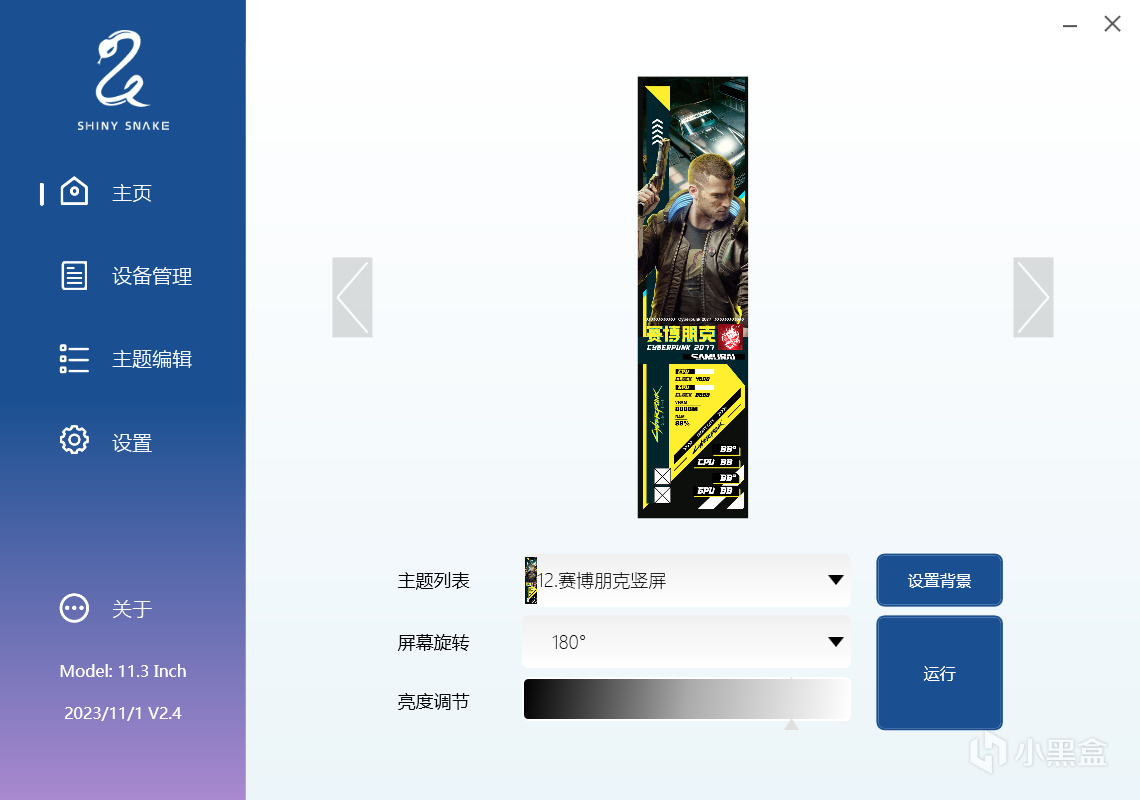

側邊的副屏可玩性很高，1920*480的分辨率配合自帶的閃鱗副屏軟件，對很多信息都能進行自定義，這裏最值得說的就是這款定製的低功耗副屏只要通過USB2.0一條線連接，不需要二外的HDMI視頻輸出。

副屏現實的元素都可以自定義，我將桌面背景圖片直接上傳加載，加上了自己的LOGO，讓整個桌面搭配更加統一。

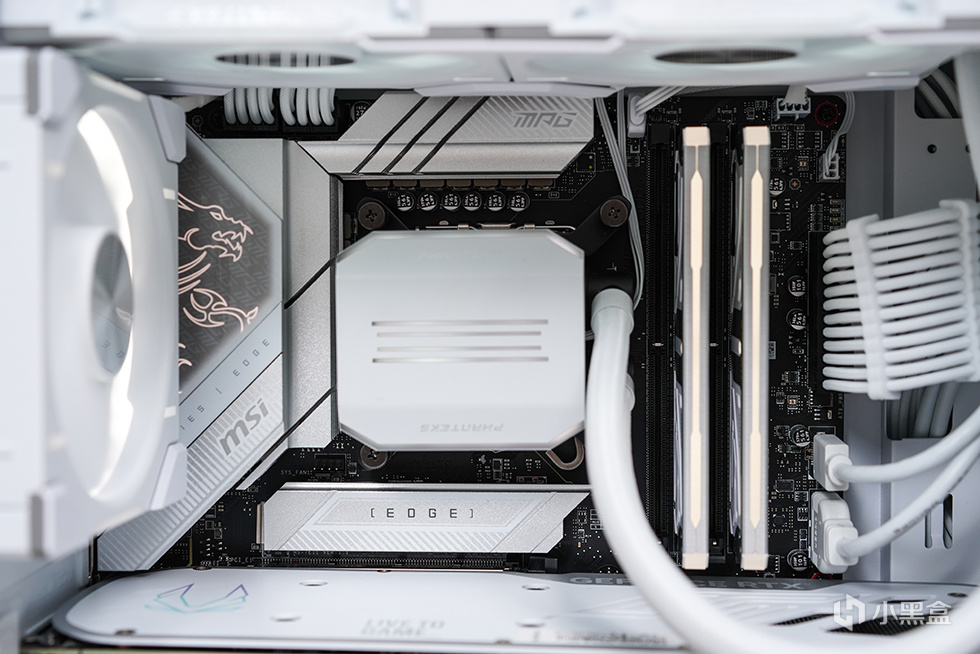

微星B760M刀鋒鈦，應該是目前最強的B760M主板了，刀鋒系列也終於補齊了MATX的最後一款版圖，相對於迫擊炮，更強的供電、更優的散熱都是14代平臺下MATX主板的不二之選。

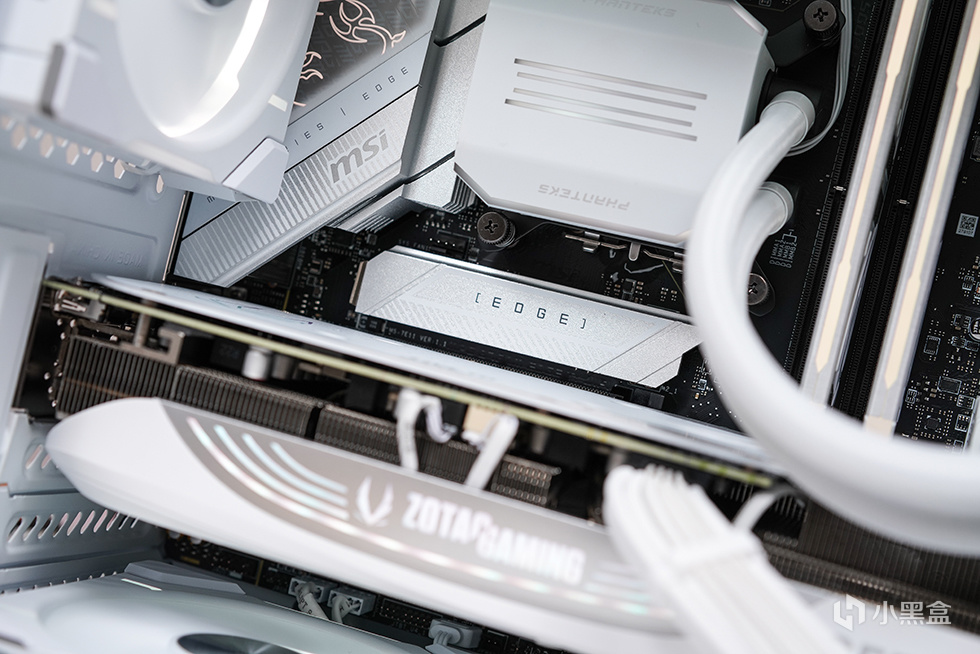

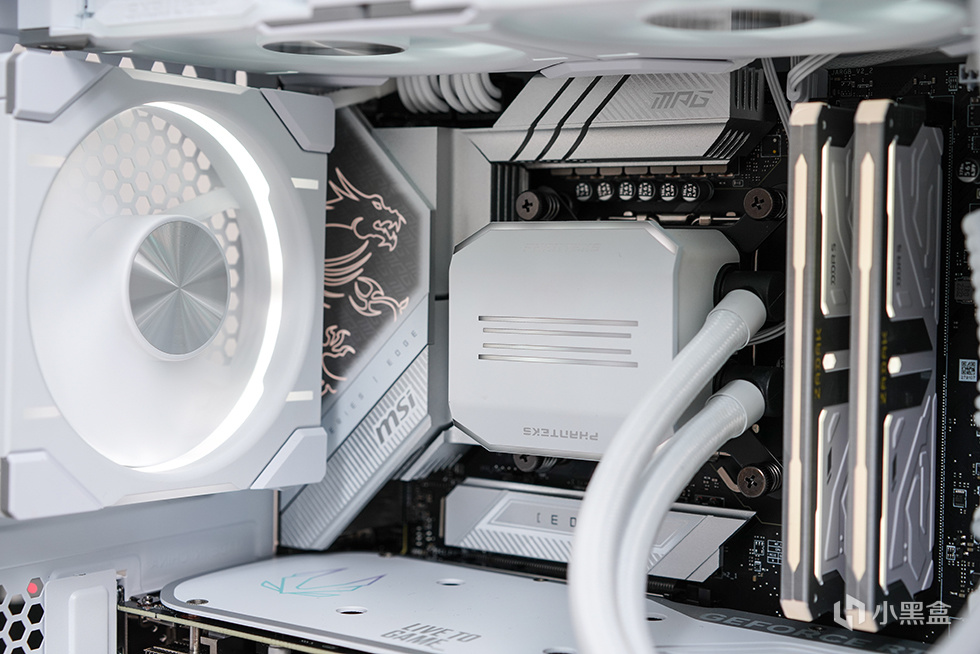

和Z790 MAX一樣的VRM散熱裝甲，上面的龍形LOGO支持RGB燈效，氛圍感進一步提升。

一個m.2槽位配備獨有的 SCREWLESS M.2 SHIELD FROZR 免工具快拆散熱裝甲，拆卸更爲方便。

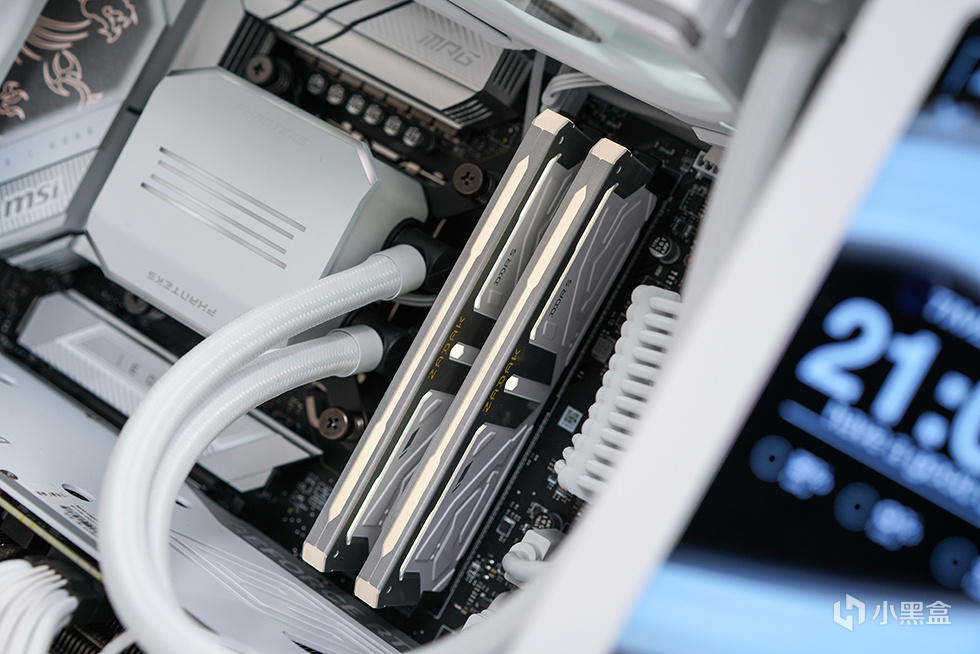

ZADAK SPARK RGB DDR5採用三星顆粒，在保持性能的基礎上外觀搭配RGB炫彩燈光和寶石設計風格的白色散熱馬甲，頂部採用髮絲紋鋁合金裝飾條包裹，錯落疊加的設計呈現綴有寶石形狀的鏤空導光效果凸顯濃郁電競風格。

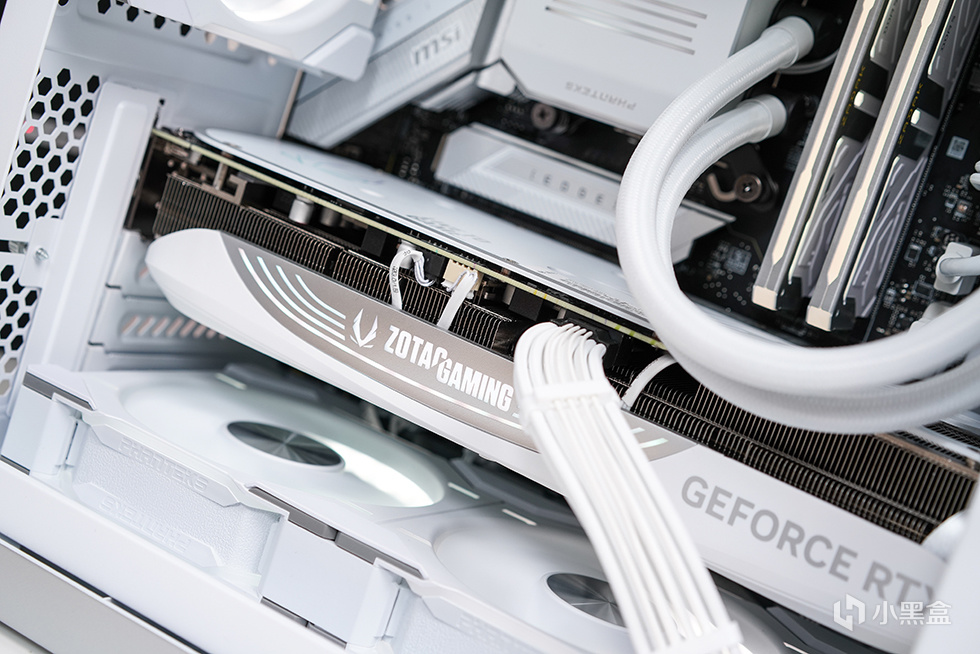

非常優雅的索泰的RTX 4070 Ti TRINITY OC，306×119×58mm的尺寸使得其有更好的兼容性。性能方面採用全新的Ada Lovelace GPU架構，配有48MB二級大緩存、192-bit 12GB顯存，頻率在2310-2625MHz，無論是遊戲還是生產力均能夠勝任。

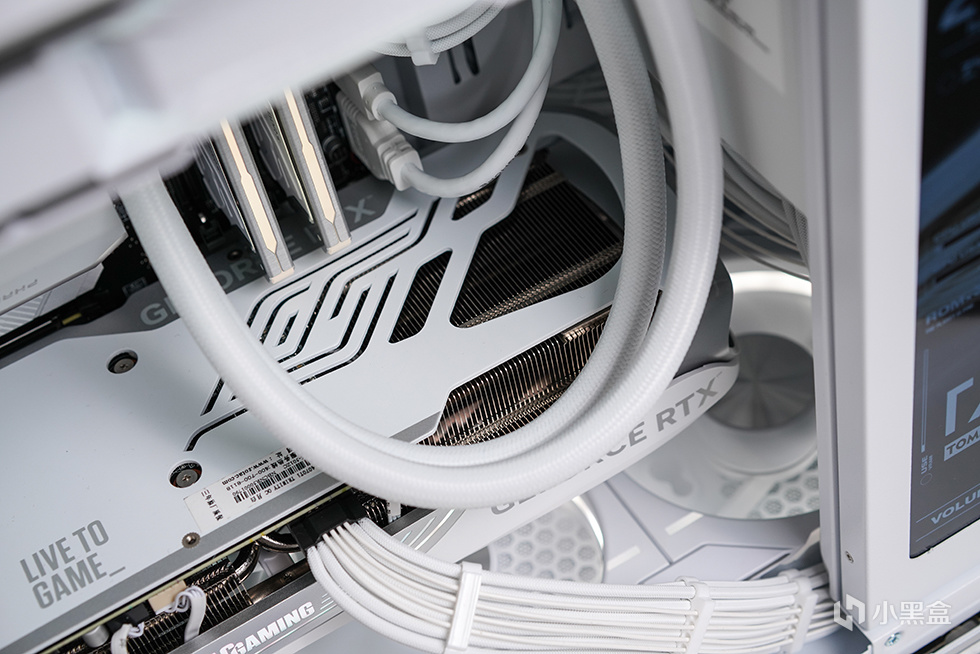

全白的金屬背板在外觀顏值方面直接拉滿了，尾部位置搭配大範圍異形開孔設計，使得散熱性能進一步提升。

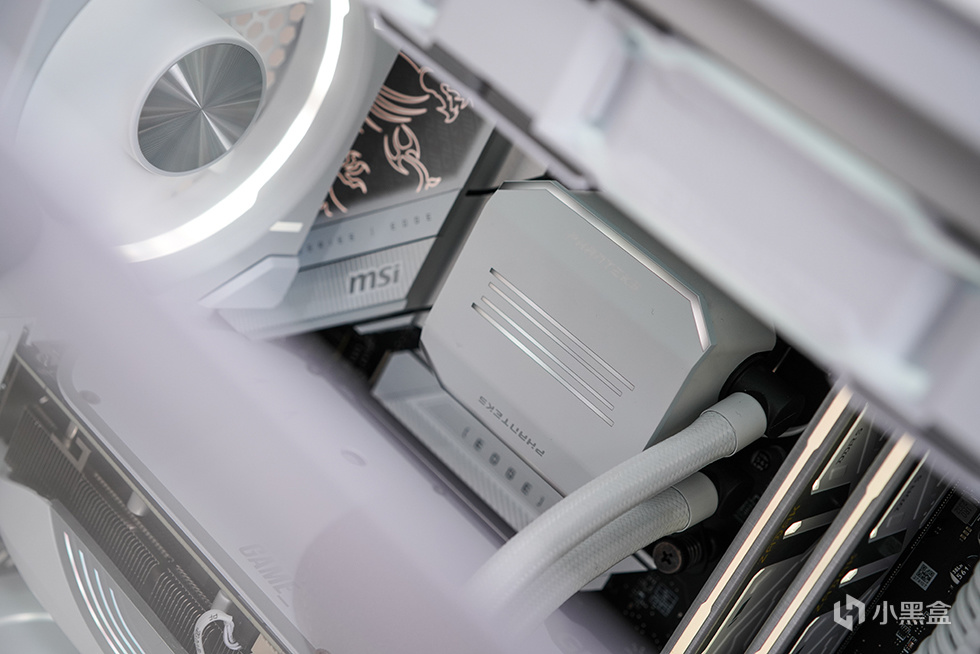

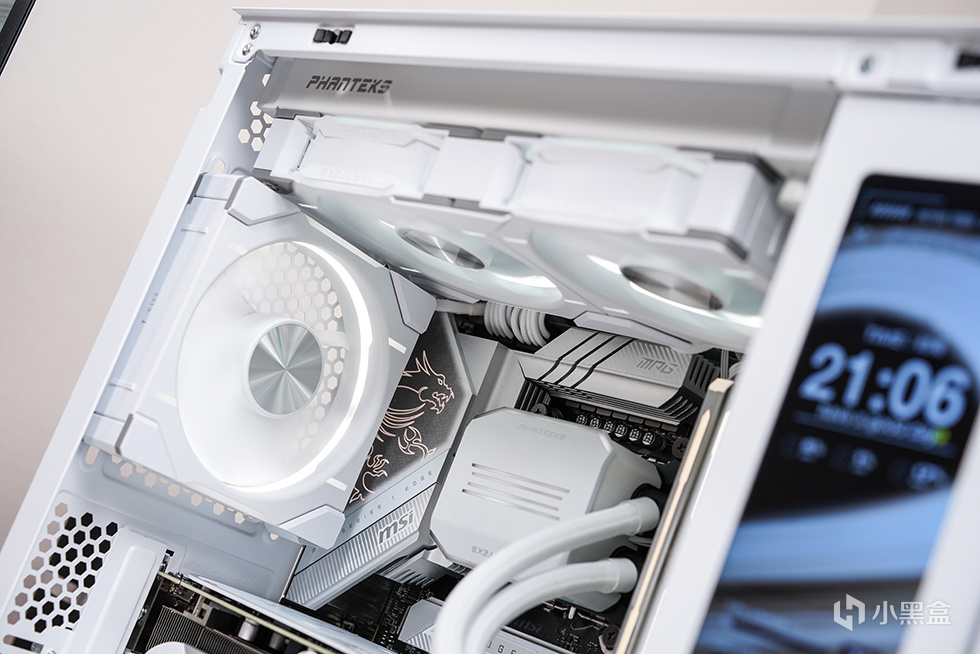

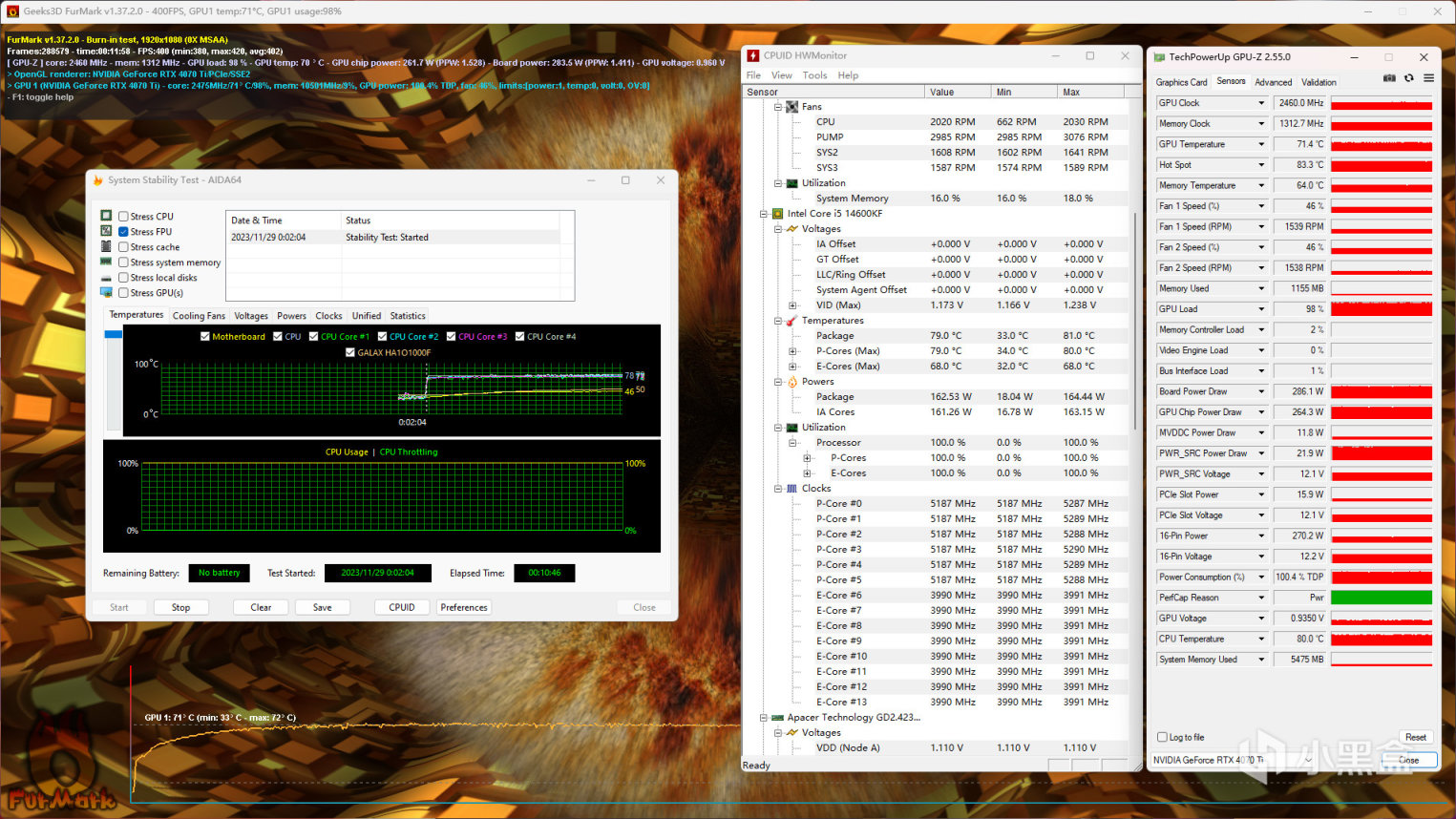

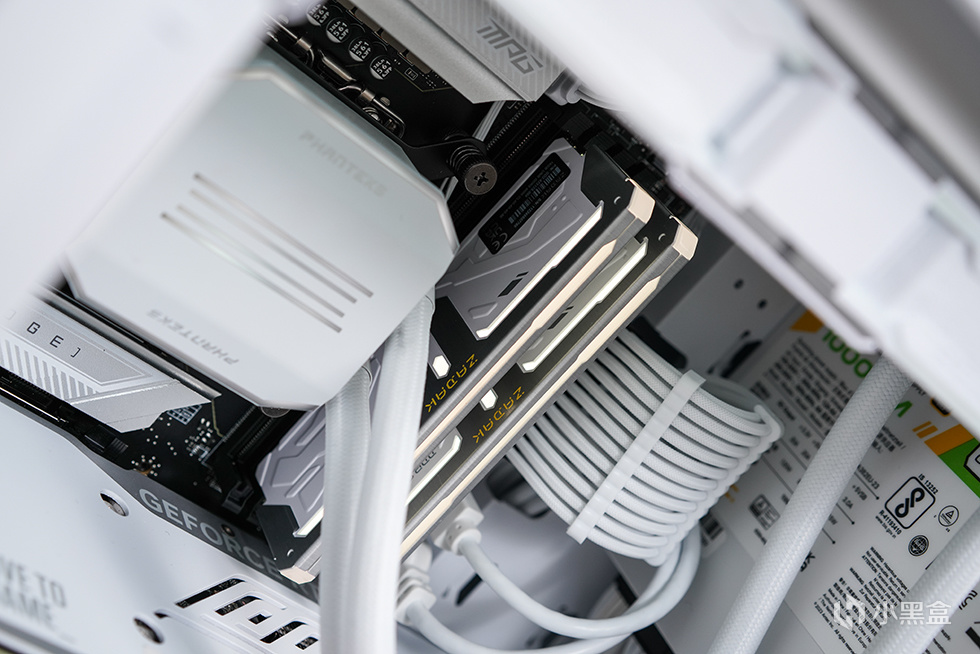

追風者 Glacier One 240 D30輕鬆壓制14600KF，雙烤表現出色，整體溫度控制在80°。冷頭以純白的外觀搭配線性RGB燈條，素雅且不張揚，很好的融入整機氛圍中。

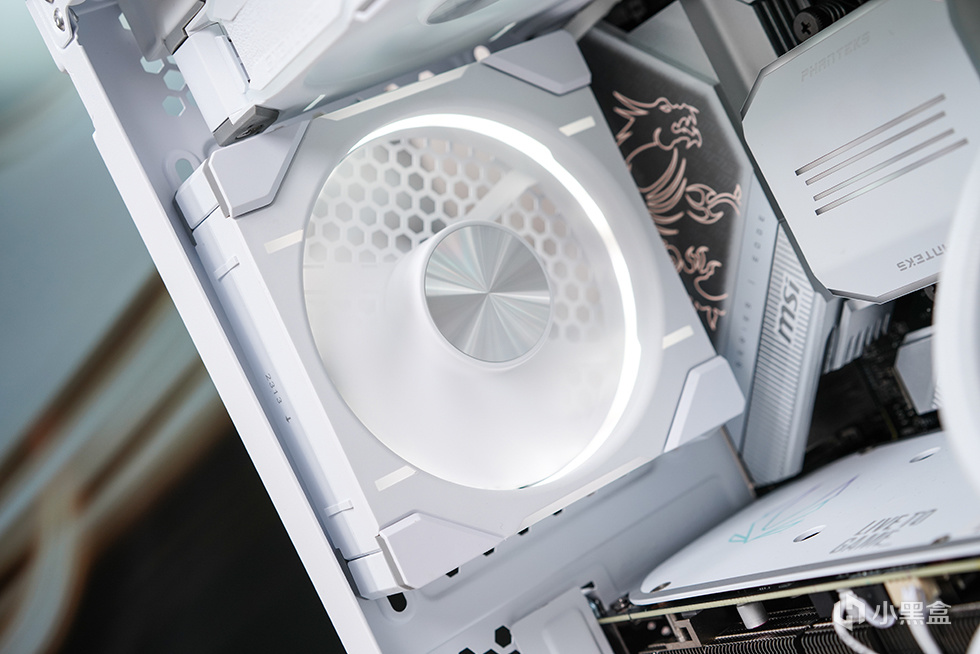

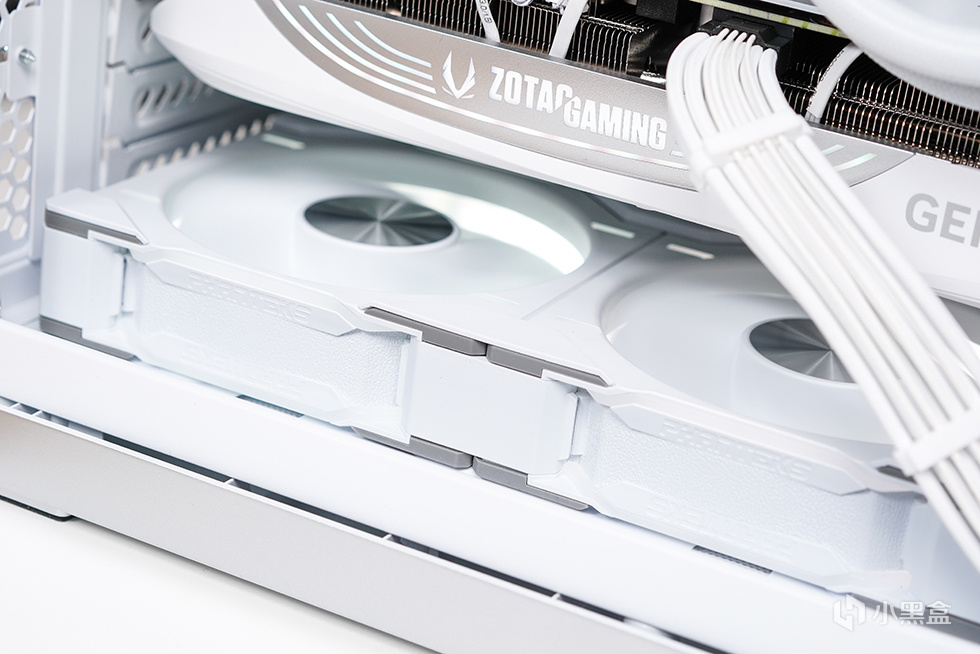

整機的散熱風扇都使用了D30 120風扇，30mm的厚度換來更大的風量，積木式的組合方式也讓安裝極其方面，搭配角式和橋式螺絲蓋及夾角供電線纜，讓美觀度有了顯著提升。

白色款的 ANTECNeoECO 1000G M，通過了80PLUS 金牌認證。全模組設計，採用全日系電解電容，高規格銅片式變壓器，無導線輸出模塊。150*140*86mm的小巧尺寸在兼容性方面有着更好的表現。

ECO 模式和雙電壓模式切換鍵，按 EOC 智慧節能溫控系統支持電源溫度達到 63-65℃ 時，風扇轉速大約爲 650-850轉。當溫度下降到 40-45℃ 時，風扇停止轉動。雙電壓回路溫控系統可在開機時使風扇轉速爲低轉速。

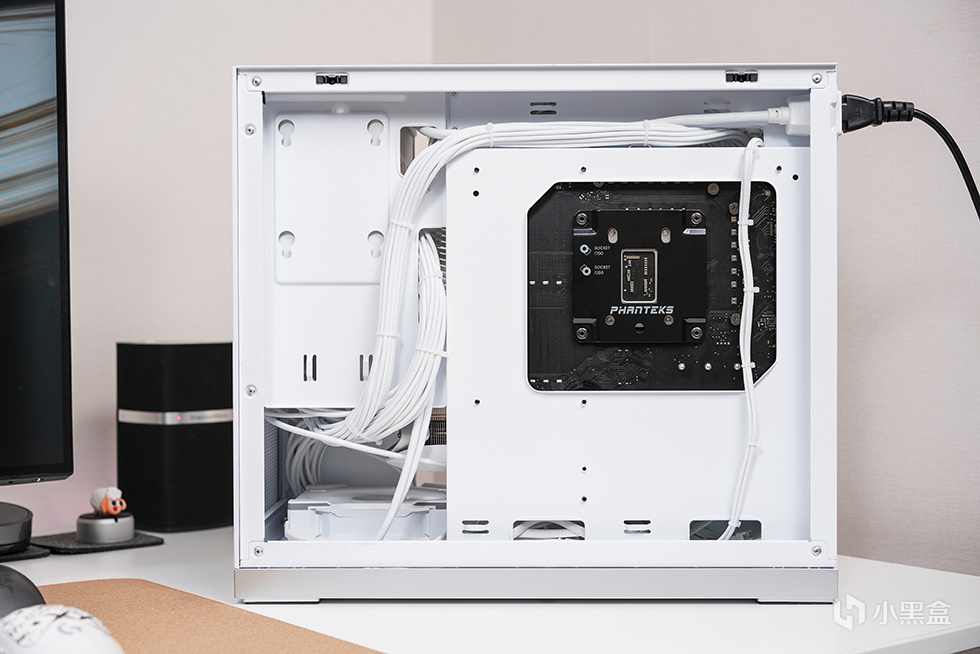

機箱背面預留了足夠了理線空間，配合過線孔能讓整個背倉格外的乾淨清爽。

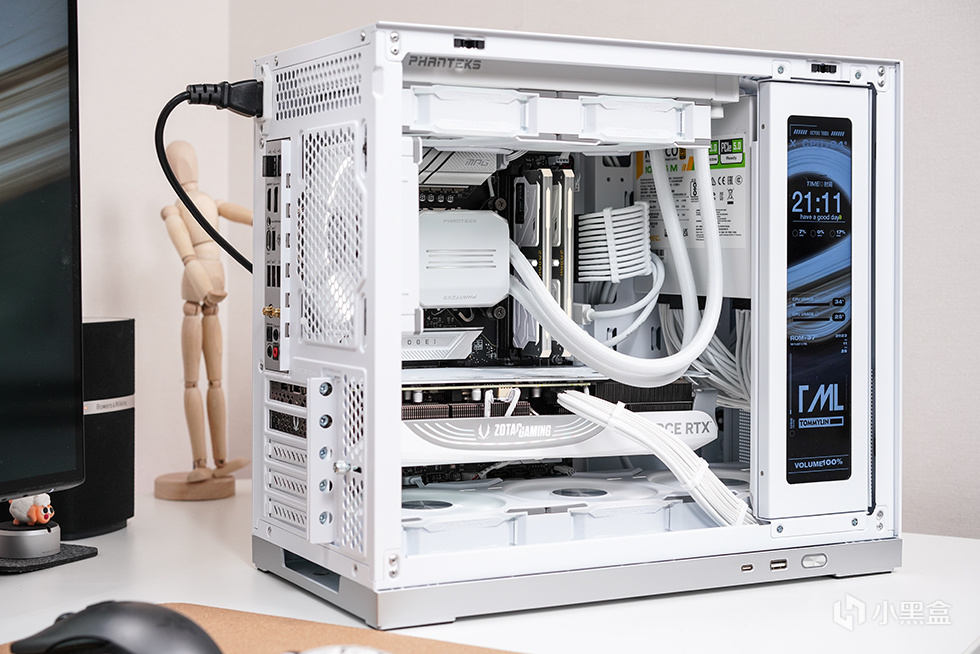

最後換個角度看一下整個主機。

裝機配件介紹

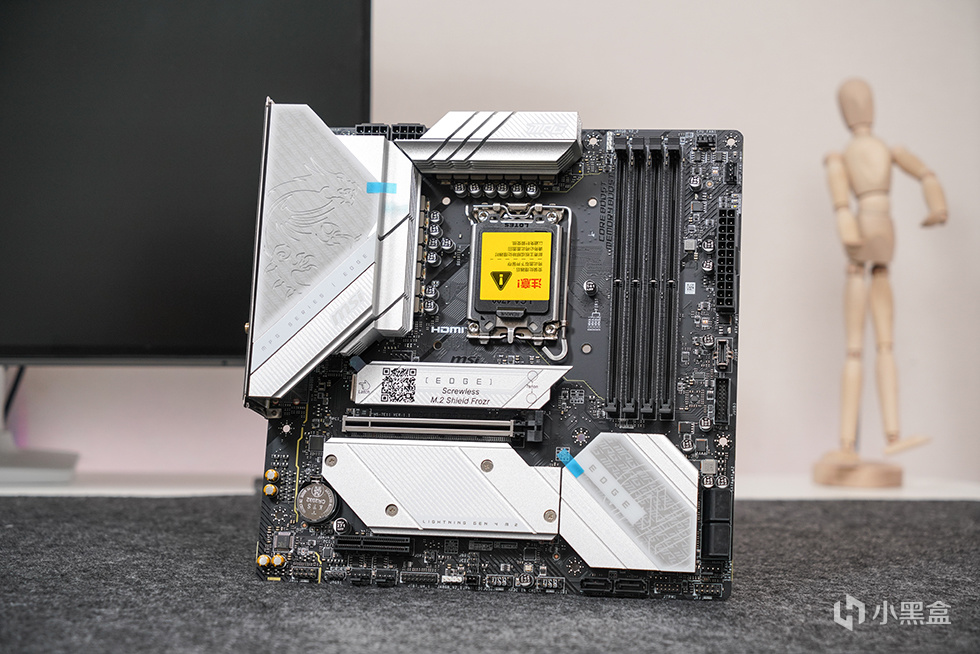

主板來自微星MPG B760M EDGE TI WIFI主板，延續了刀鋒系列的優雅的銀白配色，配合MATX版型更適合打造緊湊型白色PC裝機。這不僅是對美學的追求，也體現了微星在細節上的精心打磨。更大範圍的一體化的散熱裝甲設計不僅美觀，還提供了更好的散熱穩定性和耐用性。

MPG B760M EDGE TI WIFI刀鋒鈦採用了6層PCB板和2盎司銅箔加持，能有效提升PCIe5.0下的電氣傳輸性能以及穩定性。

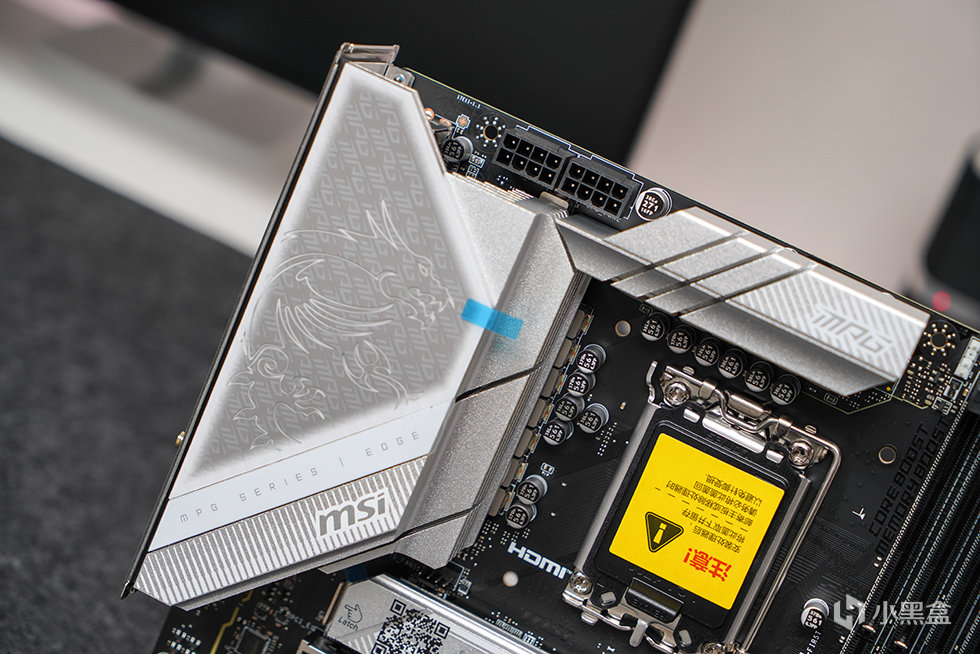

微星MPG B760M EDGE TI WIFI主板採用12+1+1相供電設計，搭載了DrMOS芯片和第三代鈦金電感，單路輸出爲75A，配置了雙8pin CPU供電接口，能提供超過400W的供電支持，適用於高性能處理器，即使是14900看也能滿足其性能輸出。VRM散熱部分由兩個超大的金屬散熱鰭片通過內置一根6mm熱管鏈接，並在MOS管上方也配備了7W/mK的高效導熱墊，VRM散熱裝甲上的龍形LOGO支持ARGB和主板同步燈效。

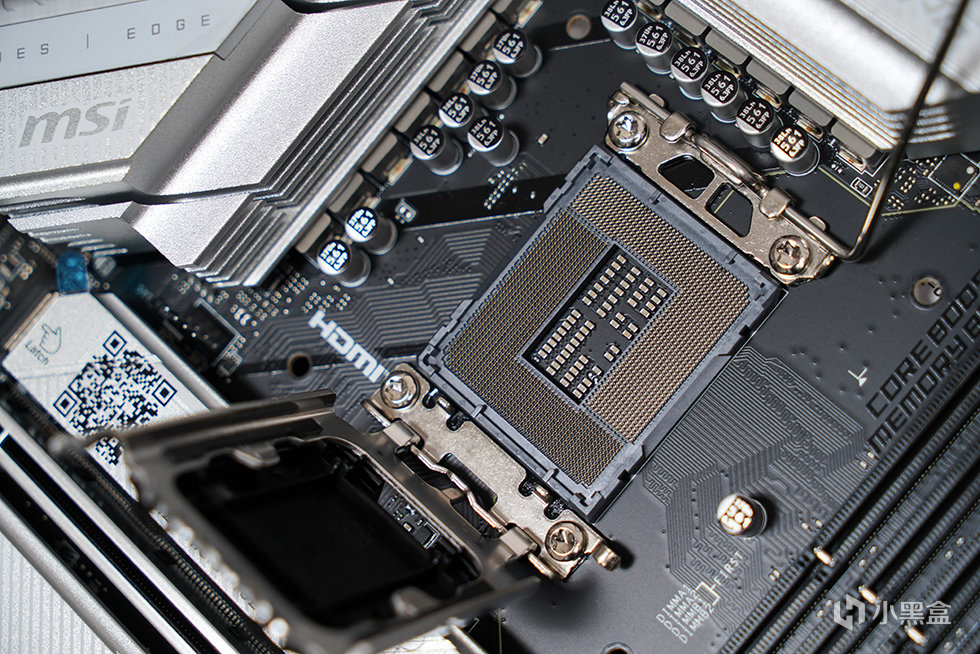

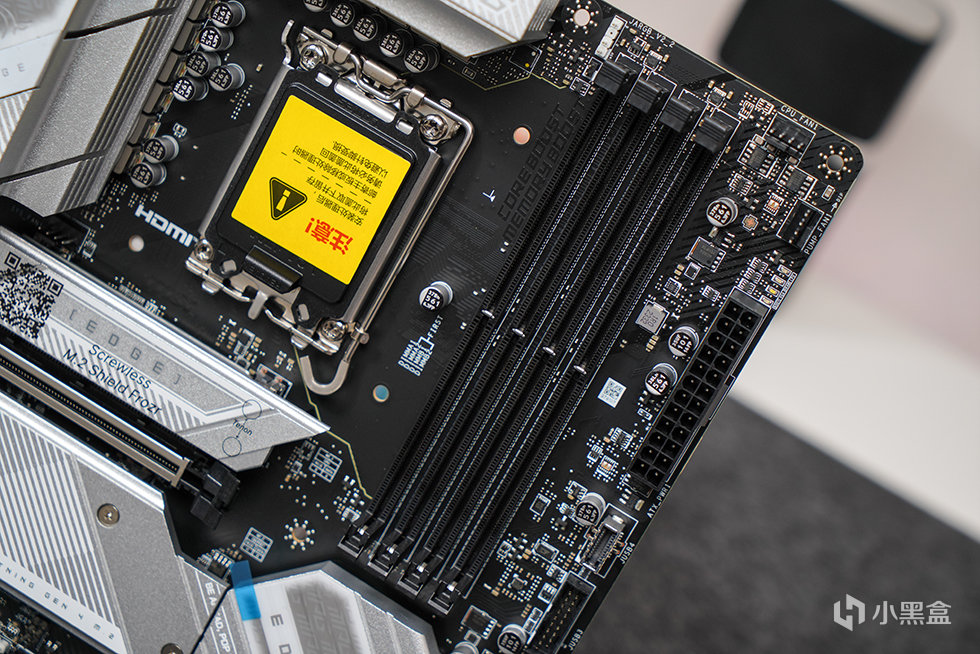

熟悉的LGA1700底座，支持Alder lake、Raptor lake，以及Raptorlake Refresh處理器，通喫從酷睿第12代至最新的酷睿14代處理器。

微星MPG B760M EDGE TI WIFI主板，支持4條DDR5內存插槽，雙通道，最大支持192GB容量，內存頻率最高支持到7800+MHz。搭配微星的Memory Tty It內存超頻功能，可實現一鍵超頻，最大限度挖掘內存超頻潛力，此外，採用SMT焊接工藝和MSI的Memory Boost技術，可以提供清晰且高頻的DDR5信號。

微星MPG B760M EDGE TI WIFI主板提供1根PCI-E x16插槽和1根PCI-E x1規格的插槽，在上方帶有金屬屏蔽加固的PCI_E1是由CPU所提供的PCI-E 5.0 x16插槽，下方PCI_E2是由B760芯片組提供的PCI-E 4.0 x4插槽，最大支持PCIe 4.0協議及4倍速率。

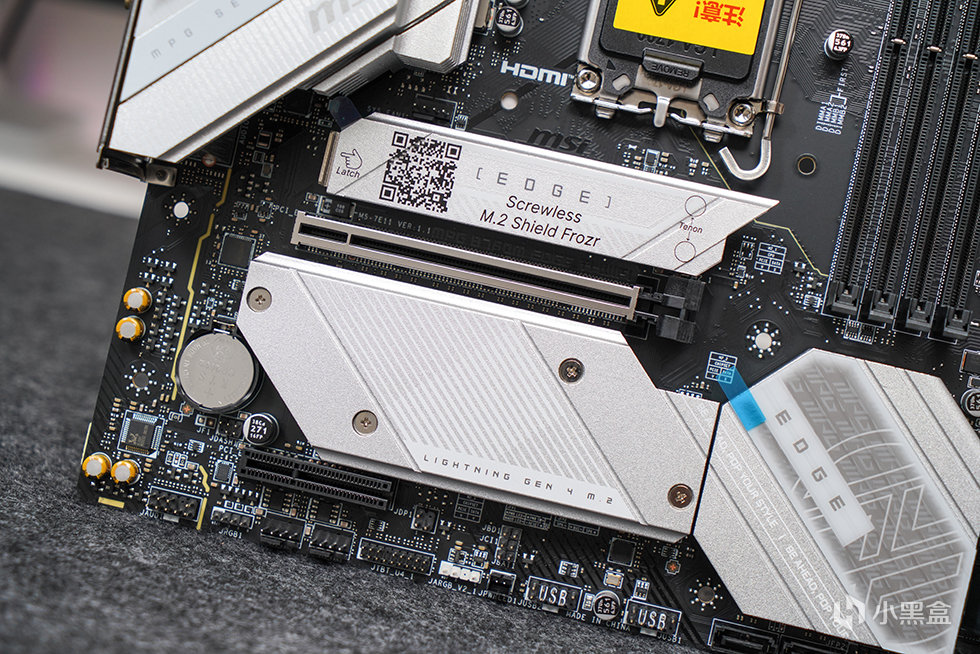

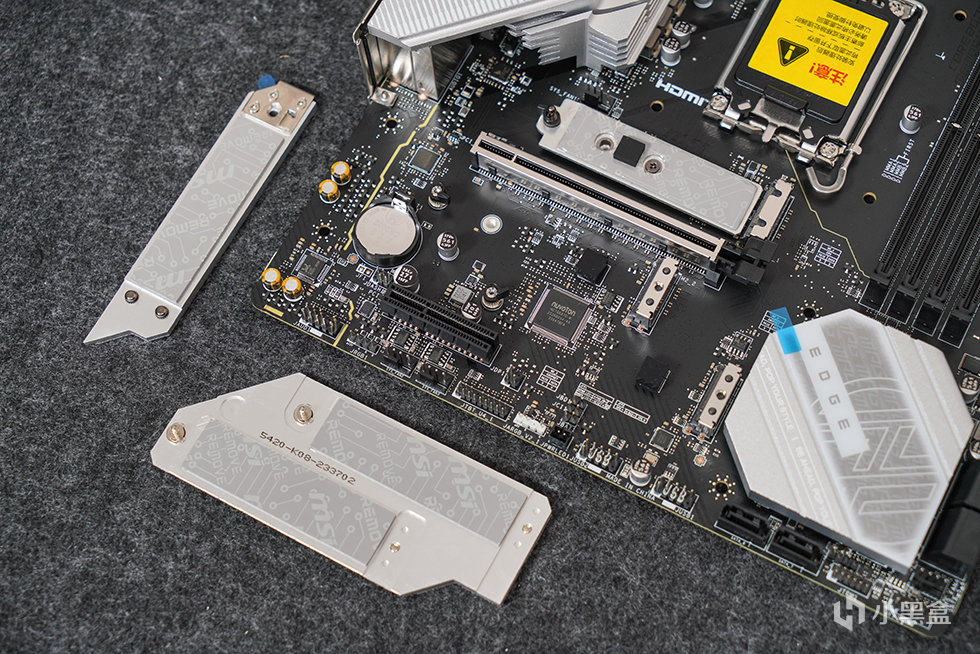

微星MPG B760M EDGE TI WIFI主板提供了3個支持PCIe 4.0 x4傳輸協議的M.2槽位，最上面的M.2_1槽由CPU直連通道提供，提供64Gbps帶寬。M.2_1槽位配備獨有的 SCREWLESS M.2 SHIELD FROZR 免工具快拆散熱裝甲，M.2_2、3的兩個槽位爲PCI-E 4.0，由B760芯片組提供 PCI-E 4.0 X4 通道，均支持 EZ M.2 CLIP 快拆，2個槽位共用1個超大的散熱裝甲。除了M.2槽位外，還提供了6個SATA 3.0接口，滿足豐富的存儲需求。

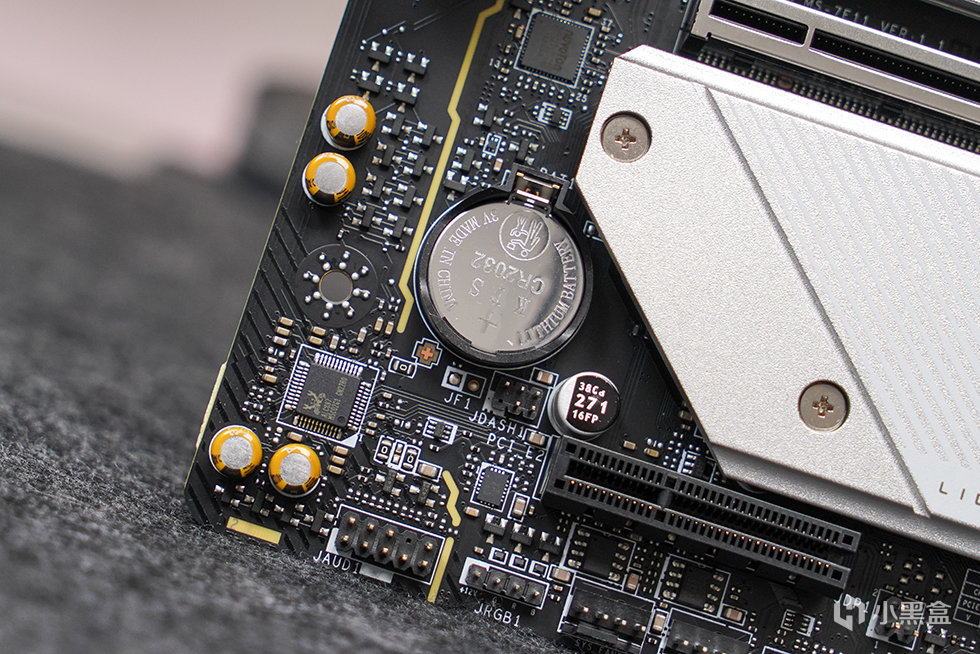

微星MPG B760M EDGE TI WIFI主板採用ALC897板載音頻芯片，搭配多顆日系音效電容，並採用了獨立的屏蔽設計，有效避免干擾產生的雜音。

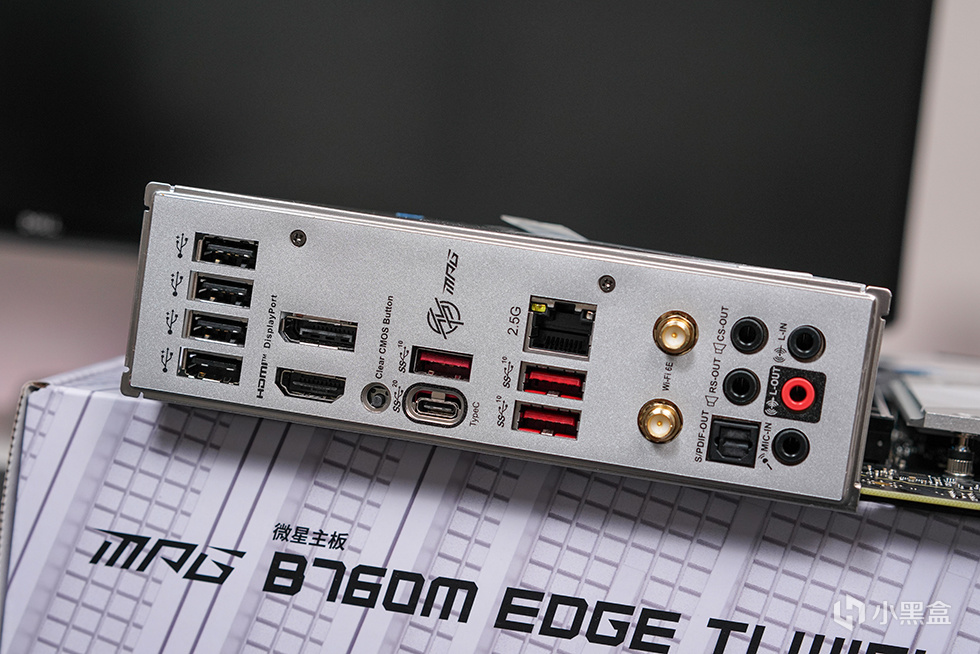

微星MPG B760M EDGE TI WIFI主板採用一體化背板設計，提供了1組4個USB2.0，1個HDMI 2.1顯示輸出接口、1個DP 1.4顯示輸出接口、Clear CMOS按鍵、3個USB 3.2 Gen 2 10Gbps Type-A（紅色）、1個USB 3.2 Gen 2x2 20Gbps Type-C、2.5G網絡接口、Wi-Fi / Bluetooth天線接口，以及音頻接口。

顯卡來自索泰的RTX 4070 Ti TRINITY OC，採用了全新的Ada Lovelace GPU架構，擁有5組GPC，共7860個CUDA核心，240個第四代Tensor核心、60個第三代RT核心和30個ROP光柵單元。配有48MB二級大緩存、192-bit 12GB顯存，頻率在2310-2625MHz，使用的是AD104-401核心，供電方案使用的是9+2相SE.P 2.0供電系統，TDP爲285W。

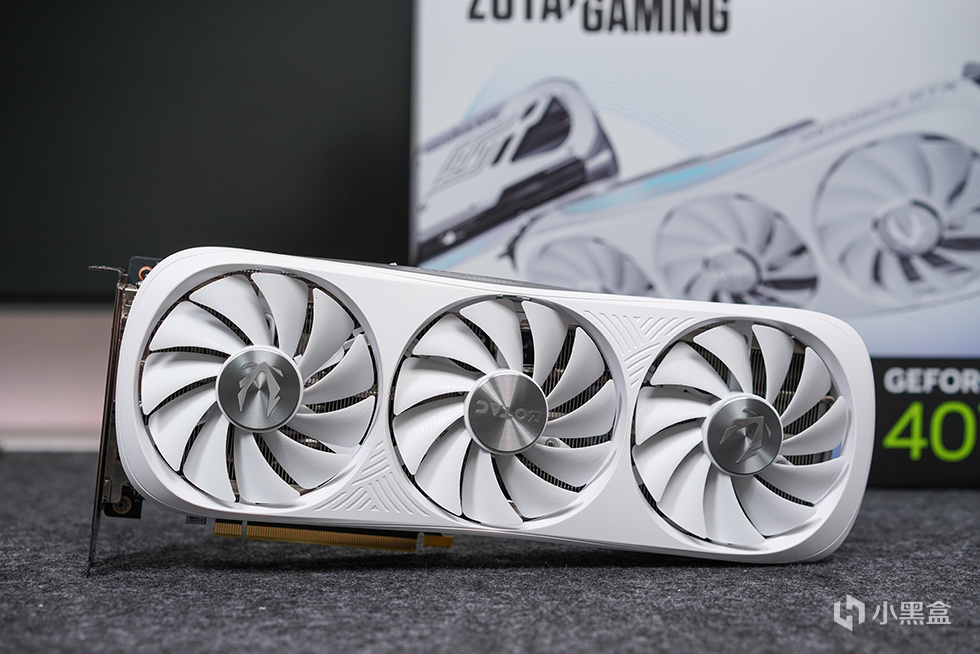

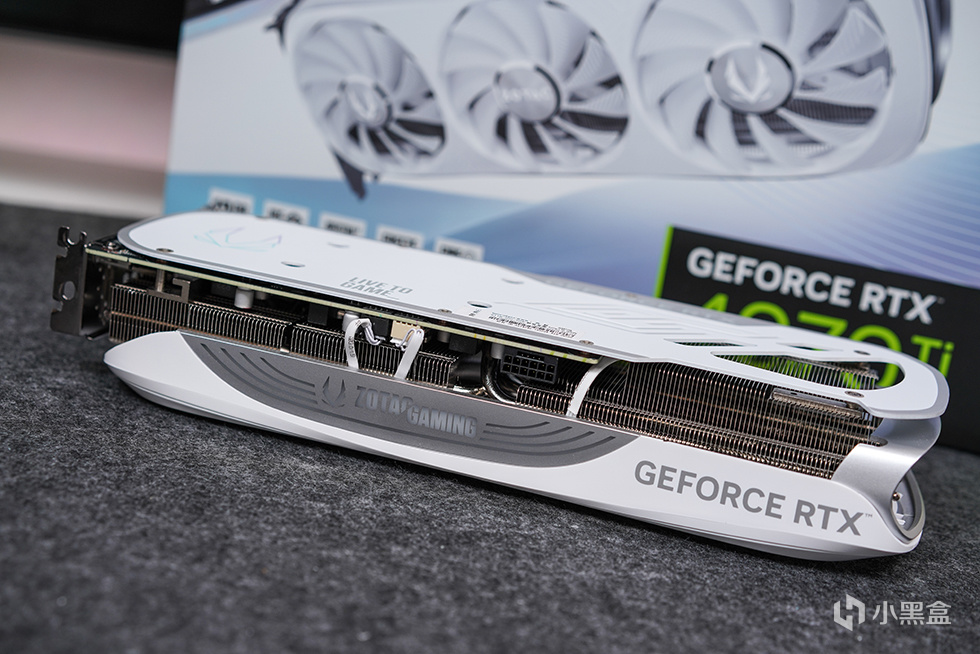

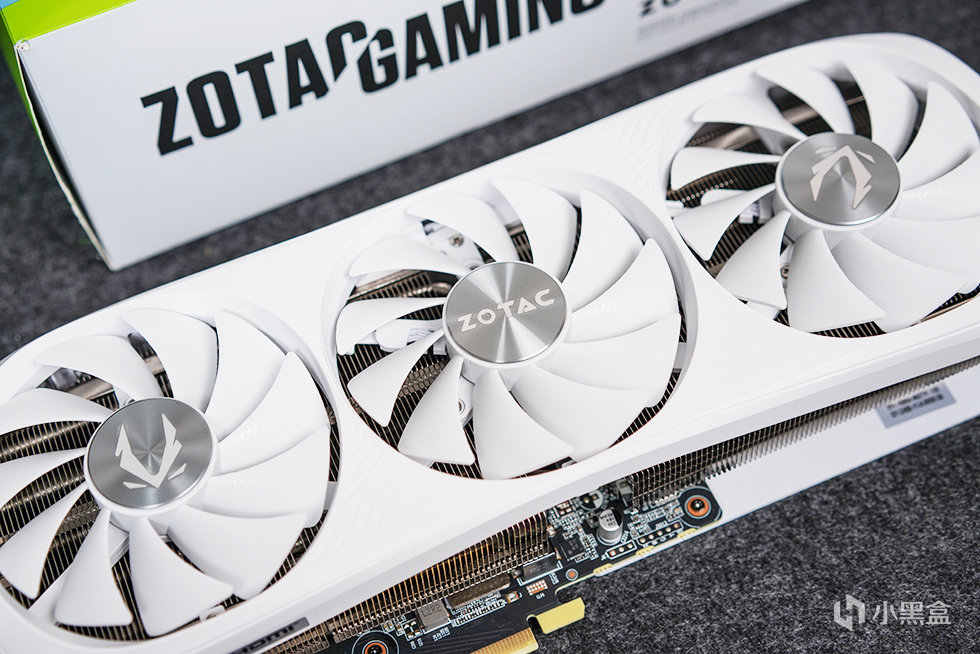

索泰 RTX 4070 Ti TRINITY OC顯卡採用全新的清新月白配色，尺寸爲306×119×58mm，厚度爲2.5插槽。突破性地設計反向旋轉的中間風扇，以減少空氣湍流，通過更順暢的氣流將噪音降低。正面配有3個盾鱗2.0仿生風扇，支持智能啓停技術，用戶可以通過物理開關或索泰FireStorm軟件對風扇進行調整，或在兩種風扇BIOS模式之間進行切換。

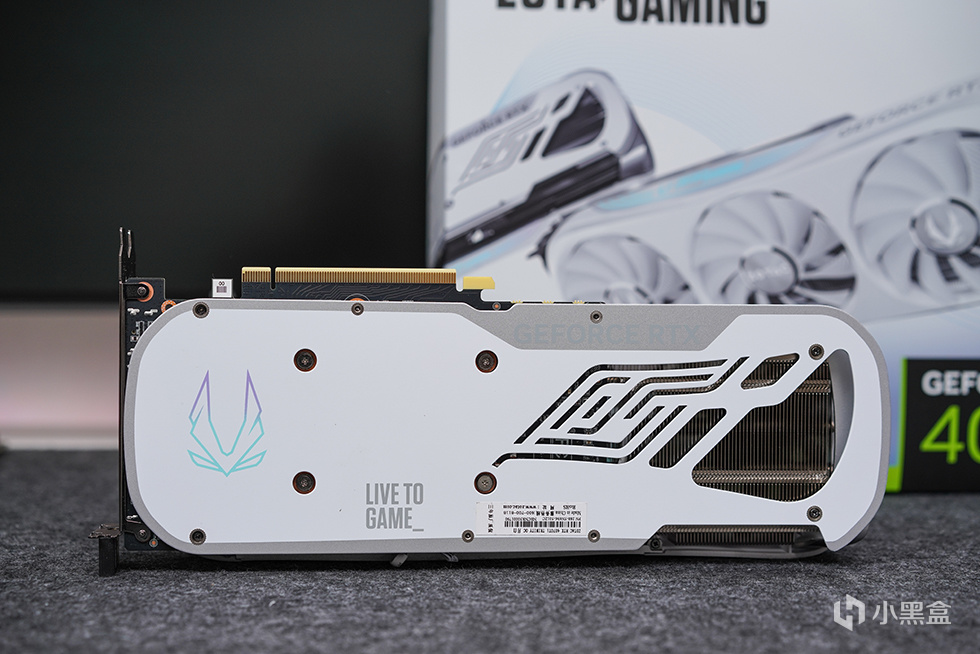

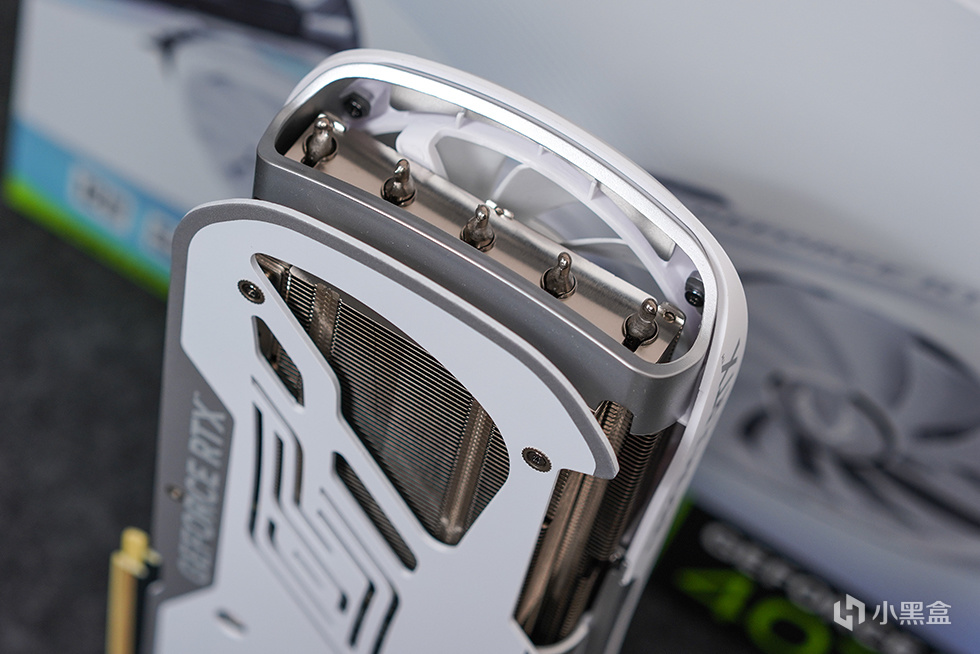

索泰RTX 4070 Ti TRINITY OC月白顯卡背部爲堅固的壓鑄金屬背板，並在末端有大面積鏤空設計，配合側面的鏤空露出的鰭片，能更快速的排出熱風，輔助顯卡散熱。

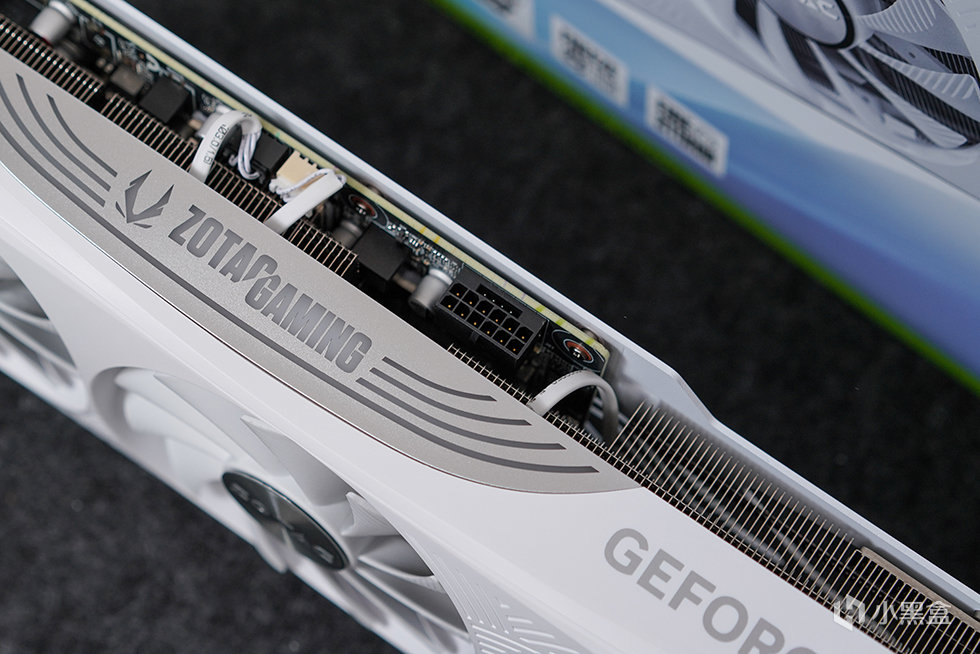

索泰RTX 4070 Ti TRINITY OC月白顯卡整體爲極簡流線風設計，正面順暢的線條紋路上，頂部的ARGB虹橋LOGO燈帶支持SPECTRA 2.0燈效系統，可以通過FIRESTORM管控軟件實現1600萬色調色及多種燈效模式調節，讓玩家隨心DIY。12VHPWR供電口就在虹橋上方，由12個供電針腳+4個信號針腳組成。

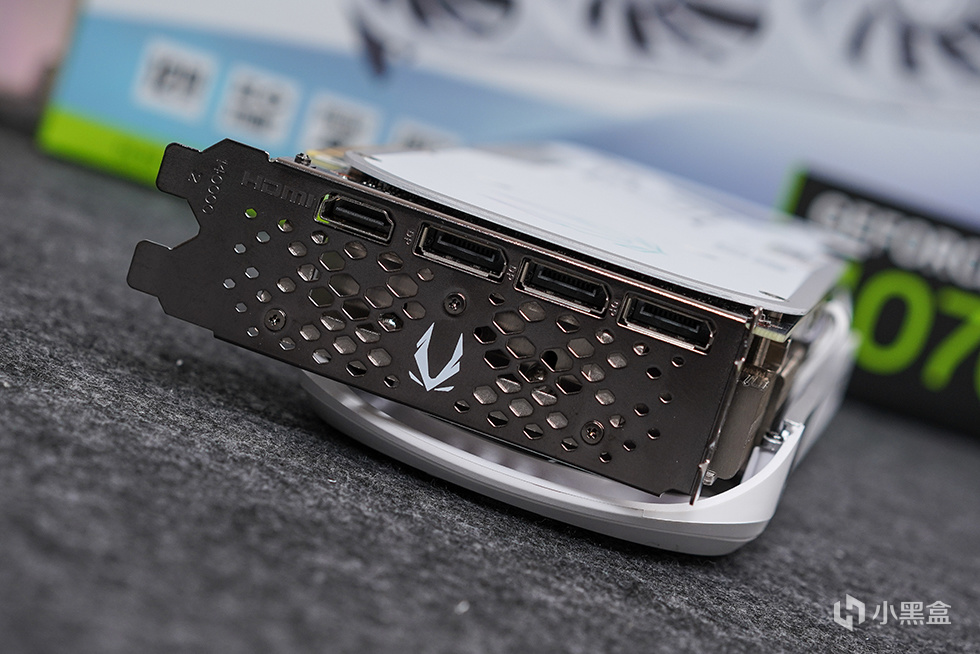

索泰RTX 4070 Ti TRINITY OC月白顯卡配備了3個DP 1.4a、1個HDMI 2.1，最高可支持8K 60Hz HDR、4屏顯示。

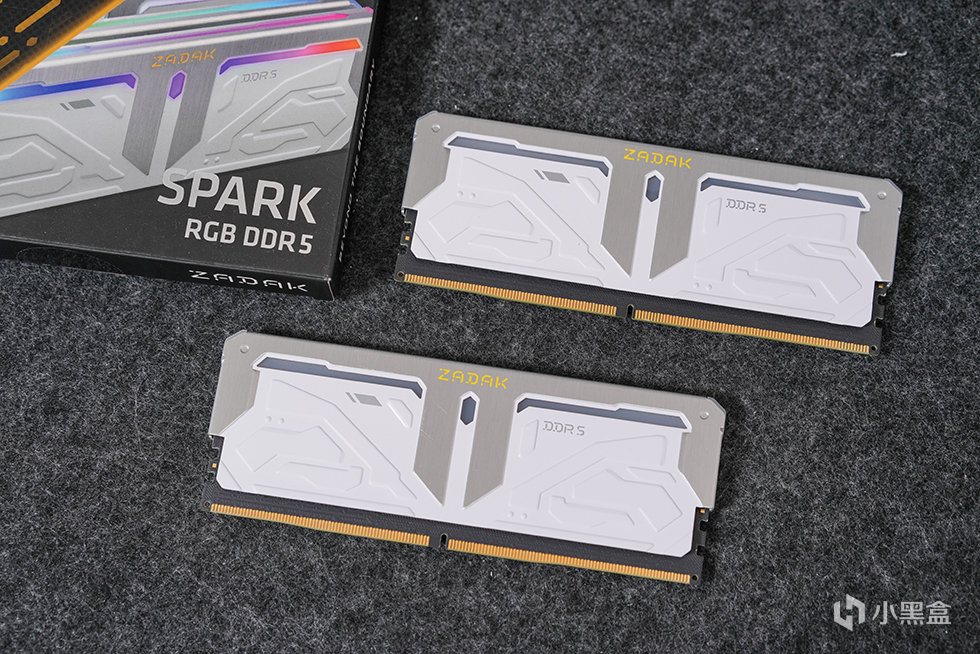

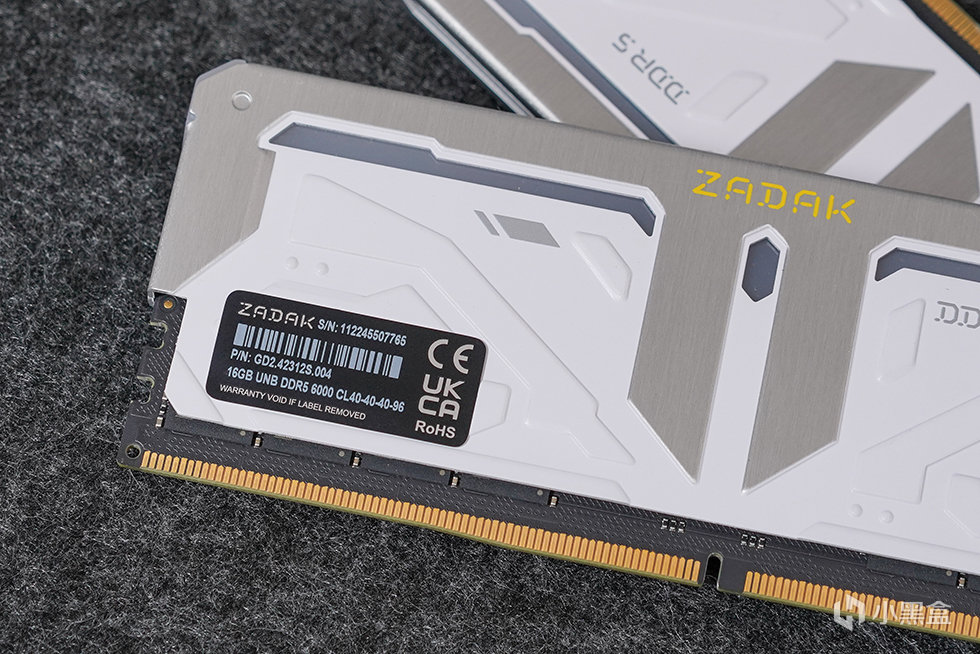

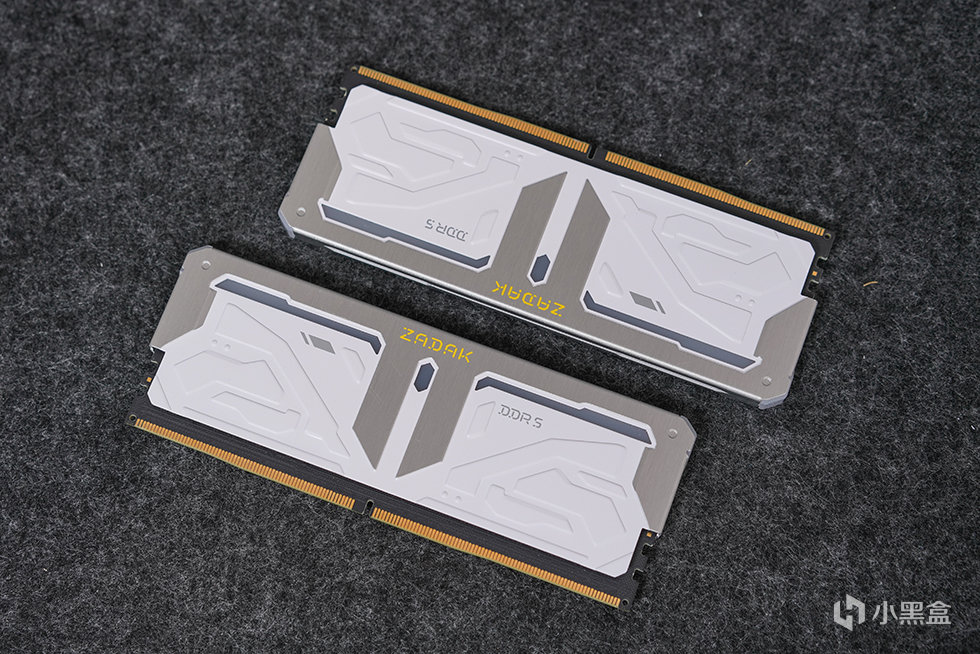

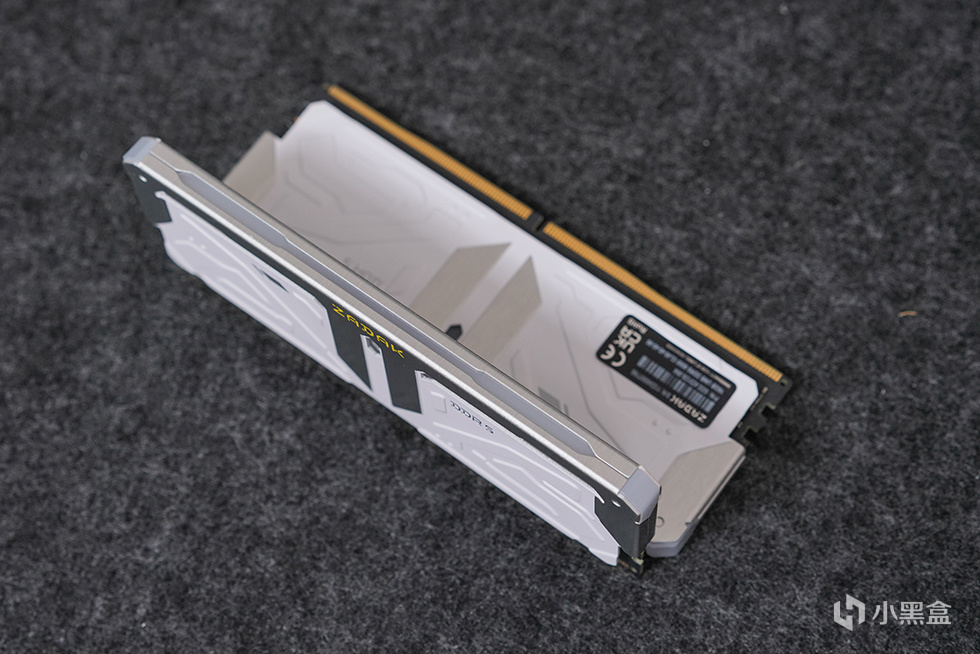

內存則選用了宇瞻旗下ZADAK退出不久的ZADAK SPARK RGB DDR5，採用三星顆粒，單條容量16GB，頻率從 5200 to 6400MHz，搭載電源管理芯片，支持On-die ECC的糾錯功能和XMP3.0。

搭配RGB炫彩燈光和寶石設計風格的白色散熱馬甲，表面白色霧面磨砂工藝，頂部採用髮絲紋鋁合金裝飾條包裹，錯落疊加的設計呈現綴有寶石形狀的鏤空導光效果凸顯濃郁電競風格。

採用專利五段式超廣角RGB燈效，散熱片中央的寶石設計爲五段式超廣角RGB燈效的精髓，通過特殊的專利均光技術呈現熣燦燈效，給人全然不同的視覺體驗，支持主流廠商的主板燈效同步。

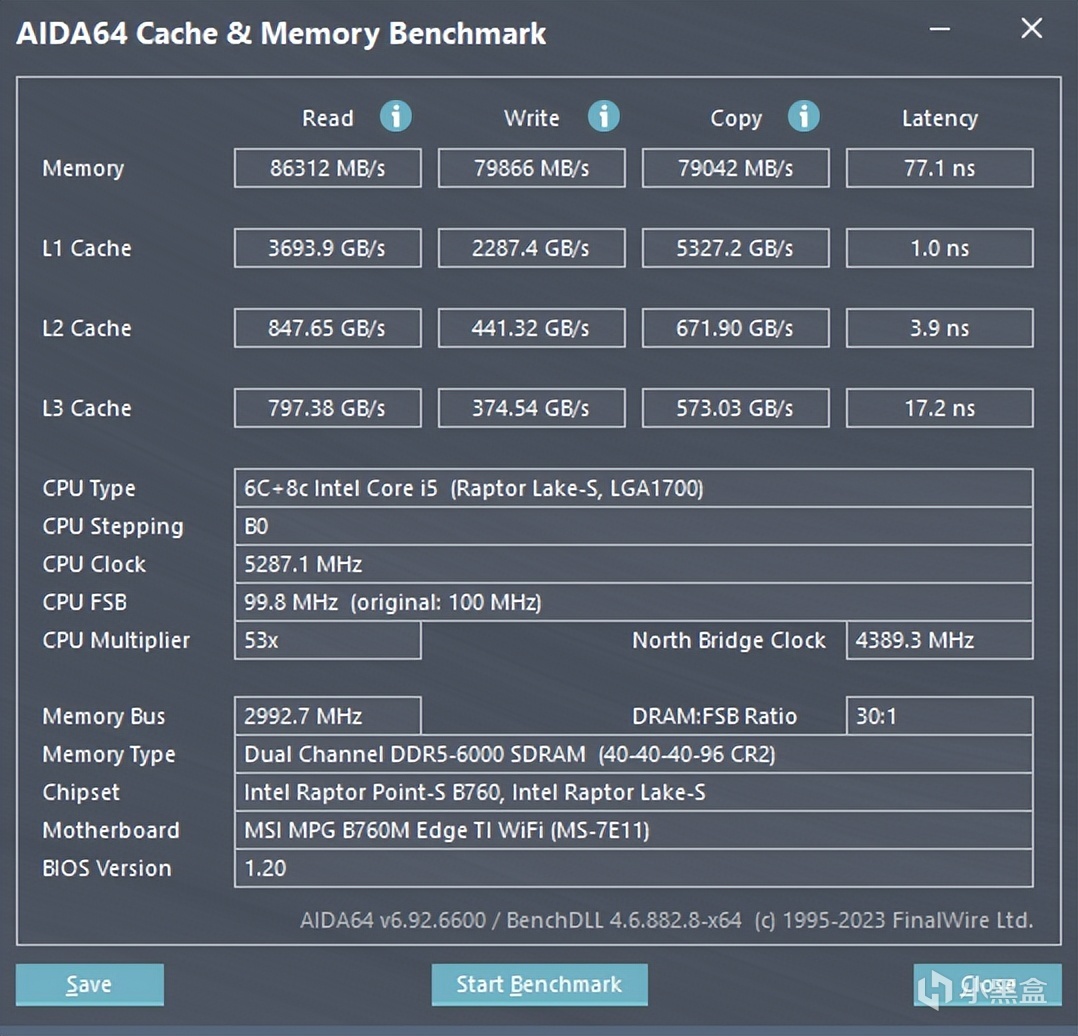

ZADAK SPARK RGB DDR5採用三星顆粒，提供了 8 套JEDEC 預設，初始頻率爲 4800Mhz，時序爲 40-39-39-77 CR2，電壓 1.10V。開啓XMP後，頻率則爲 6000Mhz，時序 40-40-40-96 CR2，電壓1.35V。

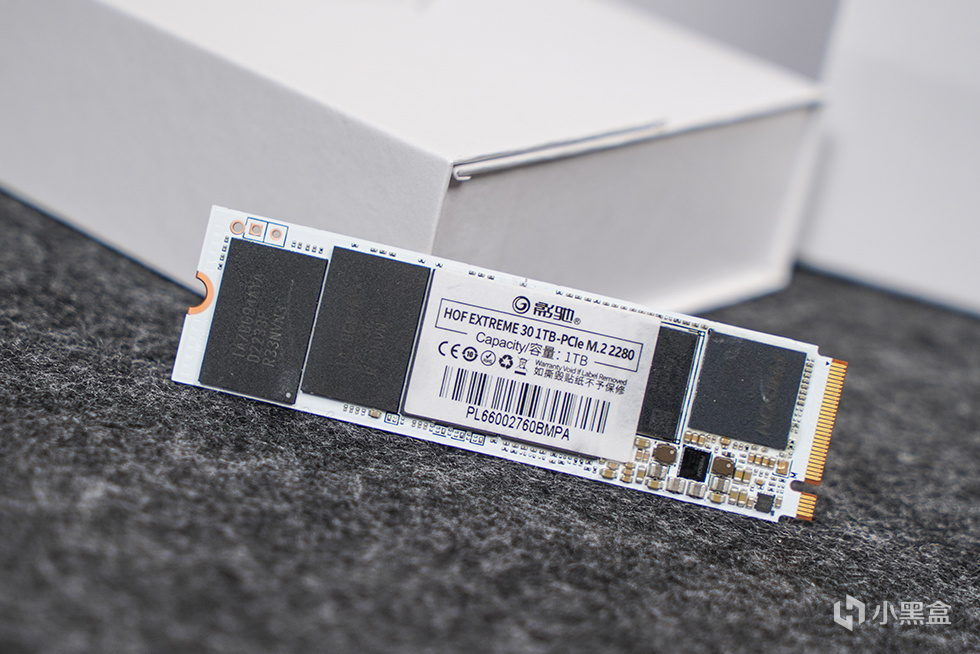

M.2爲影馳名人堂HOF EXTREME 30 PCle 4.0 1TB，容量作爲系統盤更好，採用了全白的盒裝設計，內包裝很有儀式感。

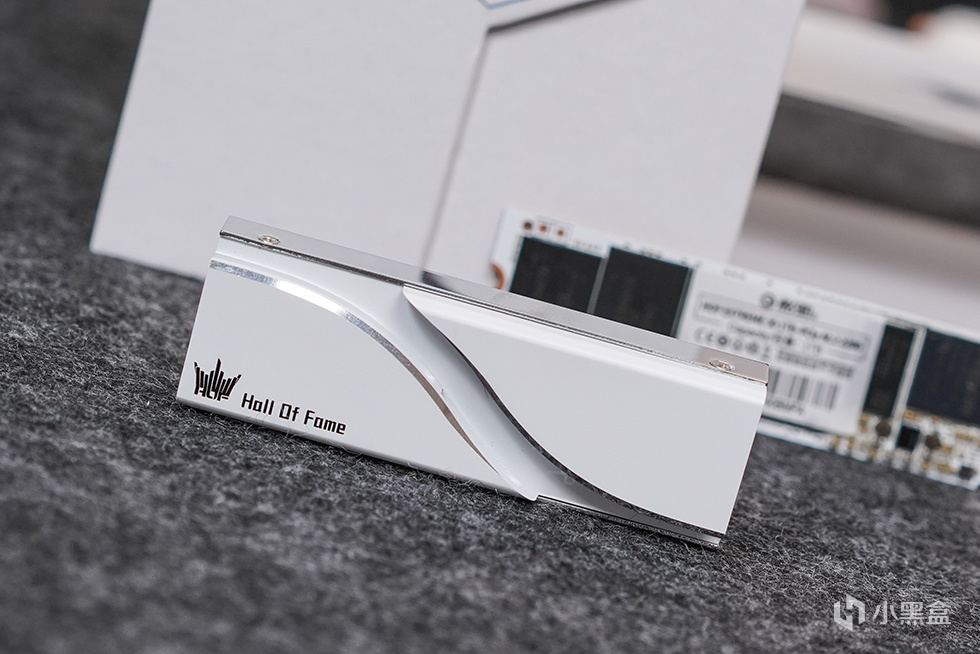

影馳名人堂HOF EXTREME 30 PCle 4.0 1TB的散熱馬甲和主體均爲白色，其中散熱馬甲採用曲鏡白泳CNC切割工藝，中央帶有曲線設計，馬甲曲線靈動感十足相較上一代馬甲，散熱效能優化25%。對於不帶槽位的主板，自帶散熱馬甲能更好的輔助SSD本體散熱，而且整體更加美觀。

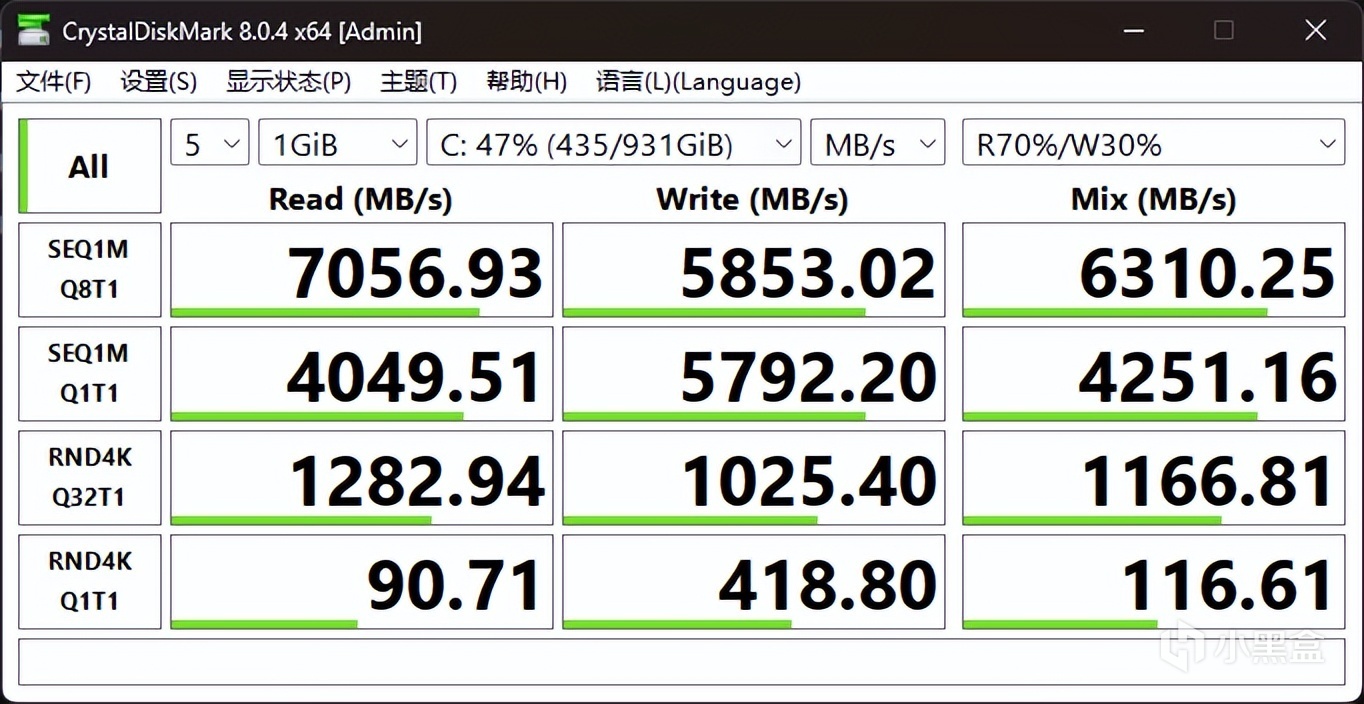

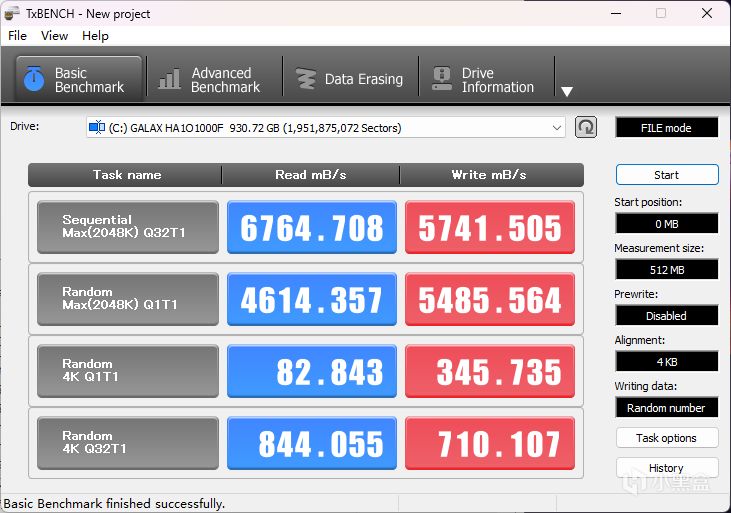

影馳名人堂HOF EXTREME 30 PCle 4.0 1TB採用標準2280規格，採用了羣聯 E18 主控，連續讀取 / 寫入速度最高爲 7000/6500 MB/s，隨機讀取 / 寫入速度最高爲 650,000/700,000 IOPS。

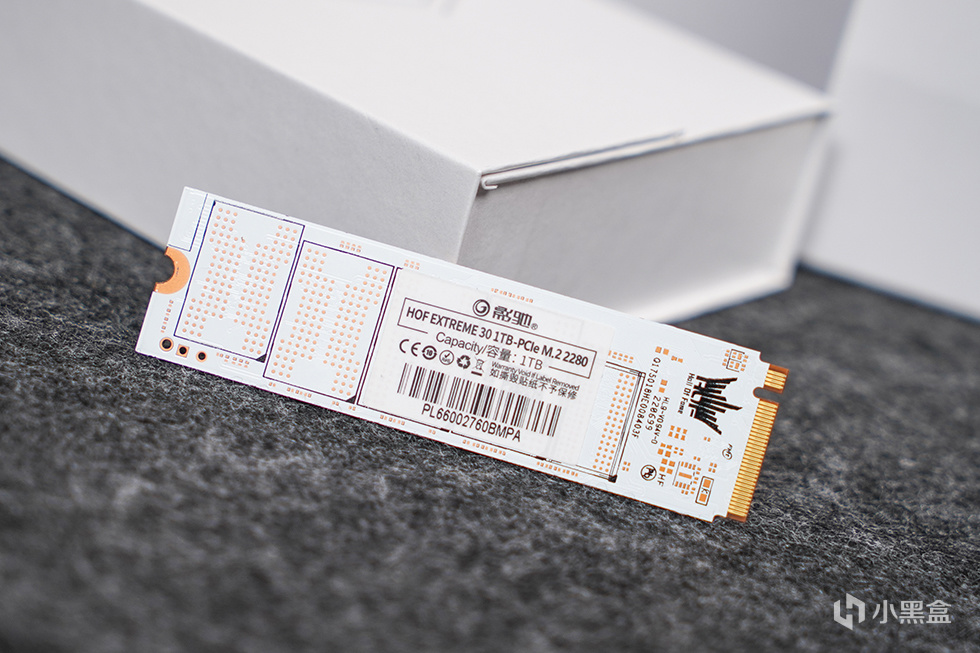

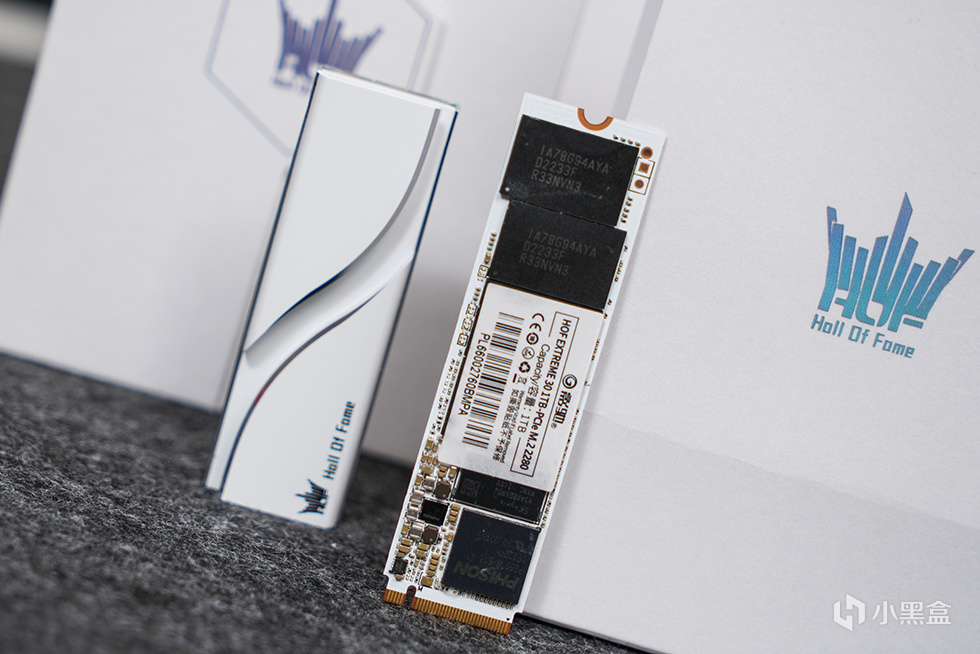

單面PCB設計，背面沒有任何元器件以及NAND芯片的擴展焊盤。單面設計相比雙面元件的產品發熱量更低，對於各種不同元器件佈局的主板也有更好的兼容性。

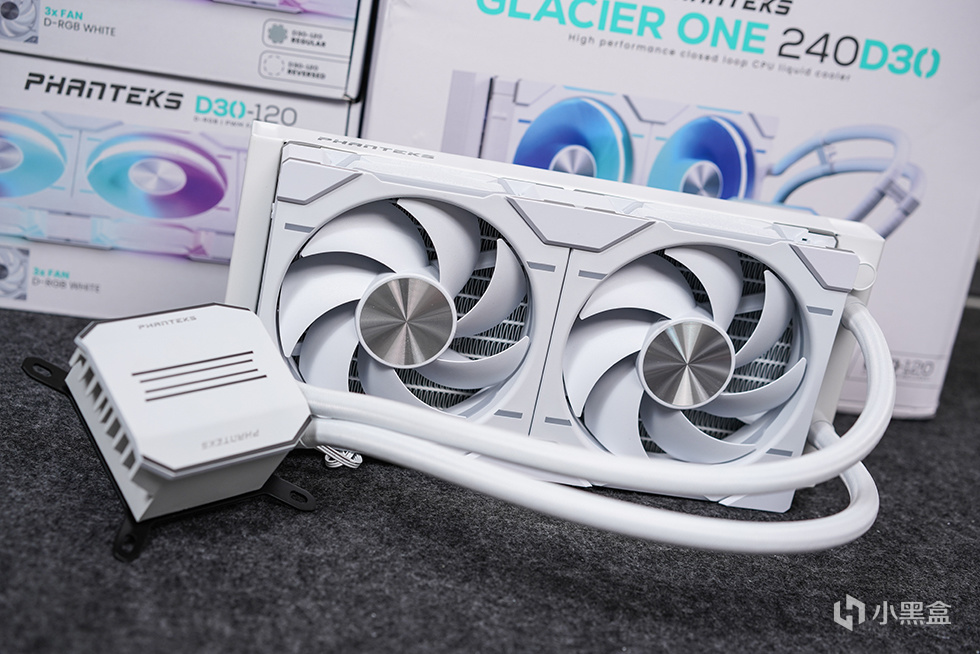

追風者 Glacier One 240 D30 一體水冷，使用 D30 無線拼接風扇，2個 D30 通過拼接的方式連接，減少供電線，風扇四個螺絲上配備了螺絲蓋板。搭配極簡燈光線條造型以及特殊材質的柔性編織網管及水管夾，實現極其乾淨的構建。

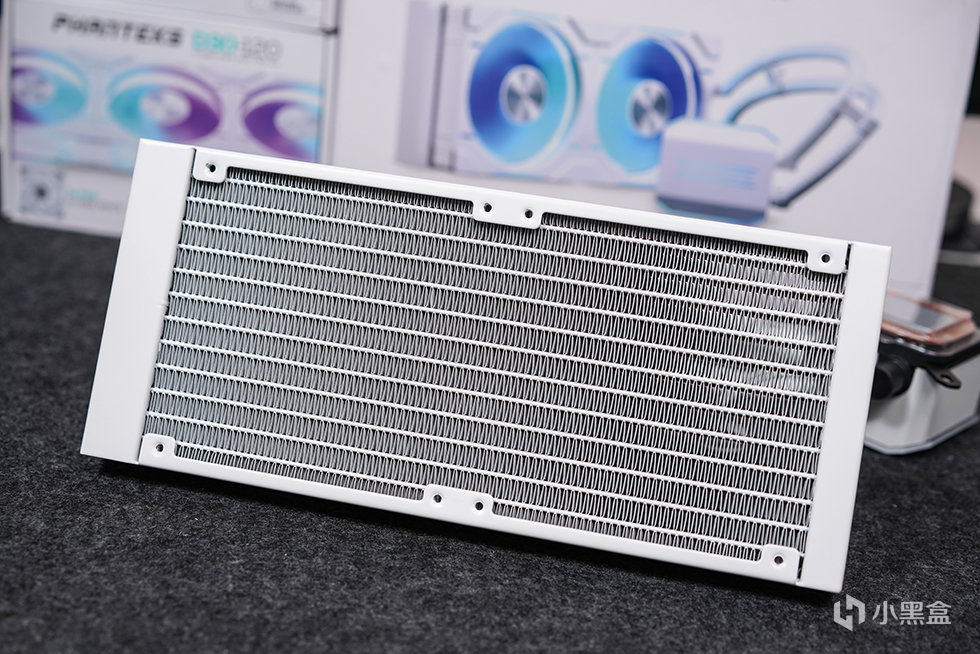

追風者 Glacier One 240 D30 一體水冷尺寸爲227*120*27mm，標準27mm厚度的鋁排，採用微型水道板，冷排鰭片分佈細密工整，波帶散熱面廣，13道雙面散熱波帶有效散熱面積86萬mm²。

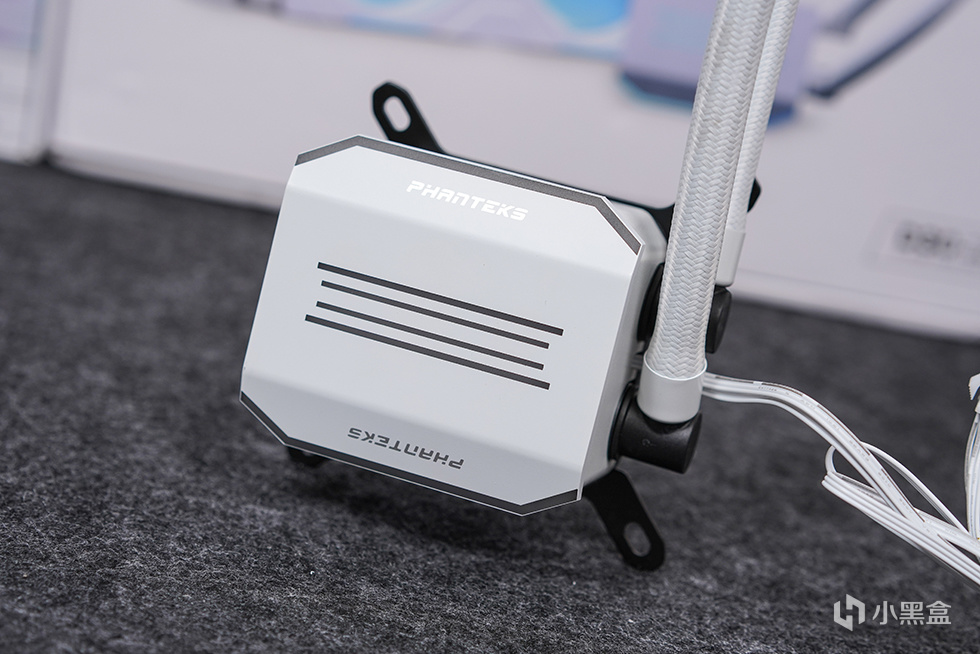

一體式的ARGB冷頭，水泵的頂蓋採用的是白色對稱的多邊形設計，中央部分的線條設計爲ARGB氛圍燈，支持多款主板的燈效控制軟件。

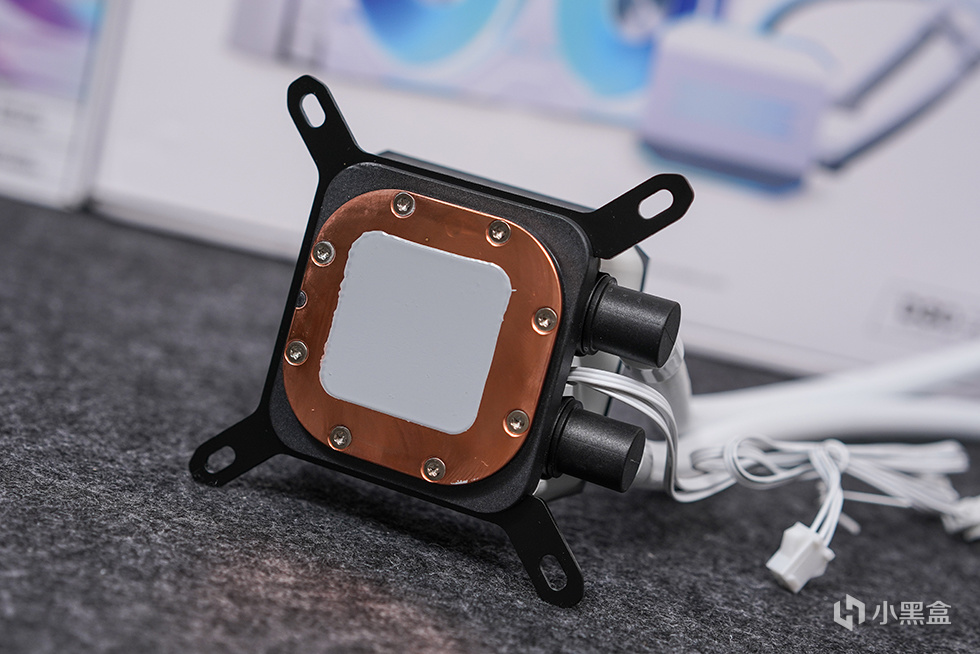

水泵內部搭載了3100RPM的高性能水泵和高耐久減震馬達，MTBF時間可達100000小時，純銅底座預塗了硅脂，進出水管的連接件支持方向調節，更便利冷頭的安裝。

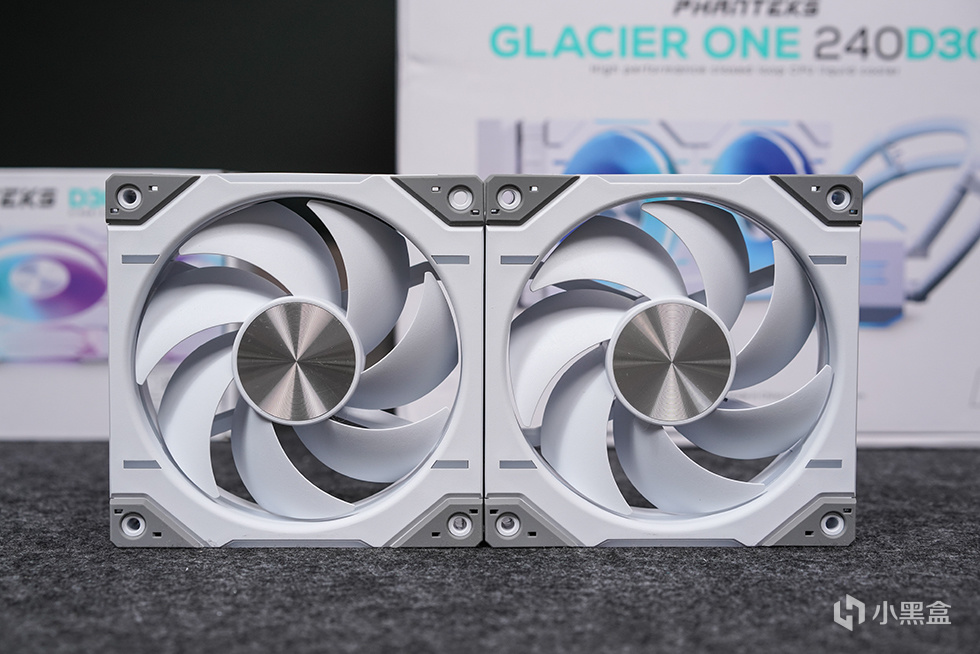

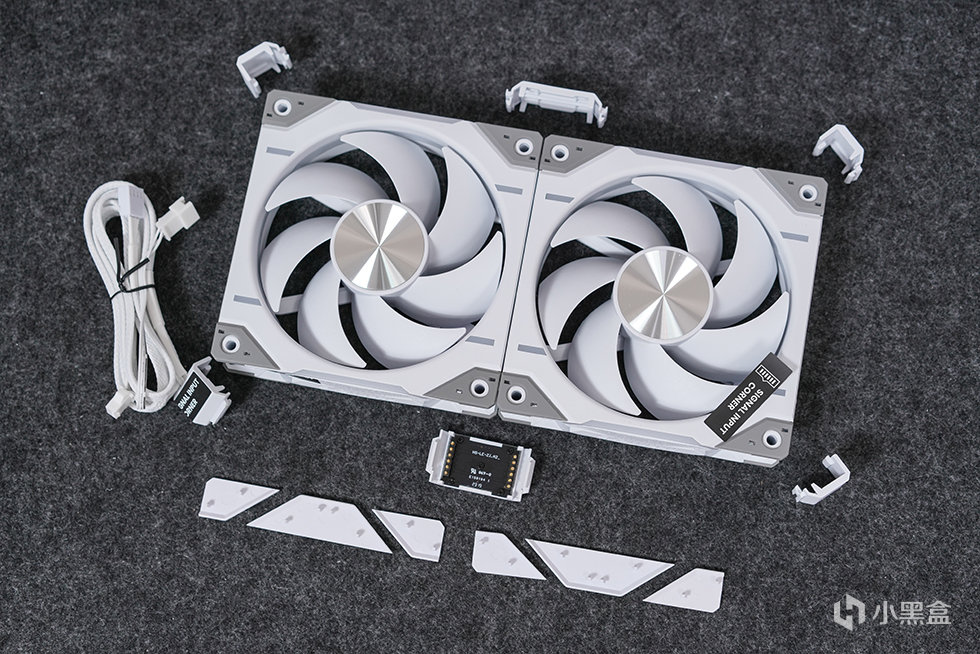

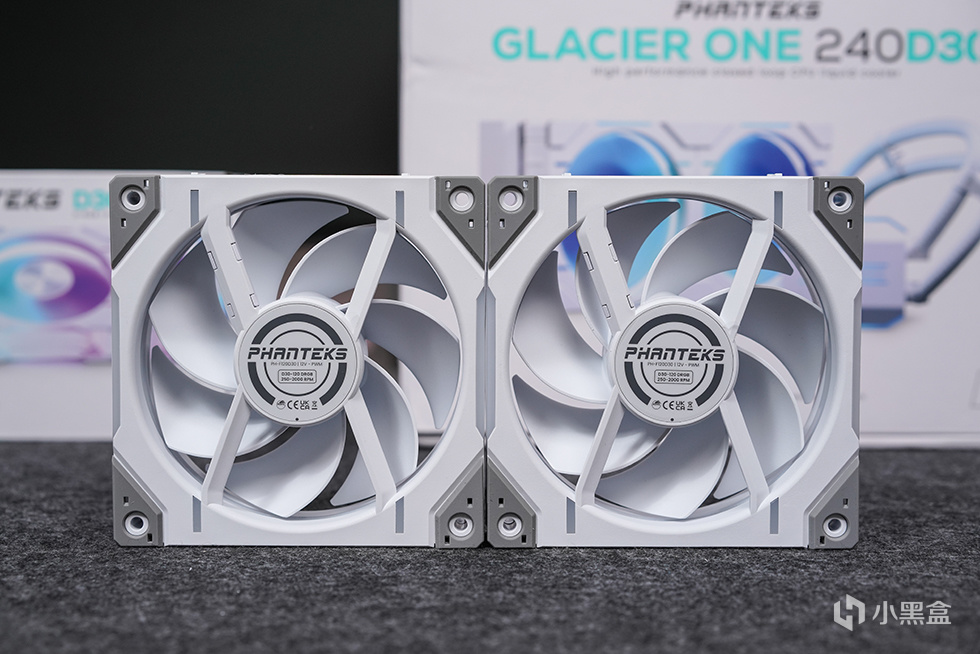

水冷搭配了追風者自家的D30-120風扇，將D-RGB照明系統與30mm厚度的空氣動力學風扇葉片結合起來。其整個框架和各面的葉片上配備了集成的D-RGB燈光元素，葉面反射來自於光環的光線，框架內的柔光燈珠，內側的照明環爲風扇葉片兩側提供了獨特的照明效果。

D30 120採用30mm 厚度大傾角葉片設計，從而帶來更強的空氣壓力。密封結構的FDB液壓軸承，最高轉速2000RPM，風量爲64.3CFM，噪音值爲30.2dBA，4-pin PWM調速。

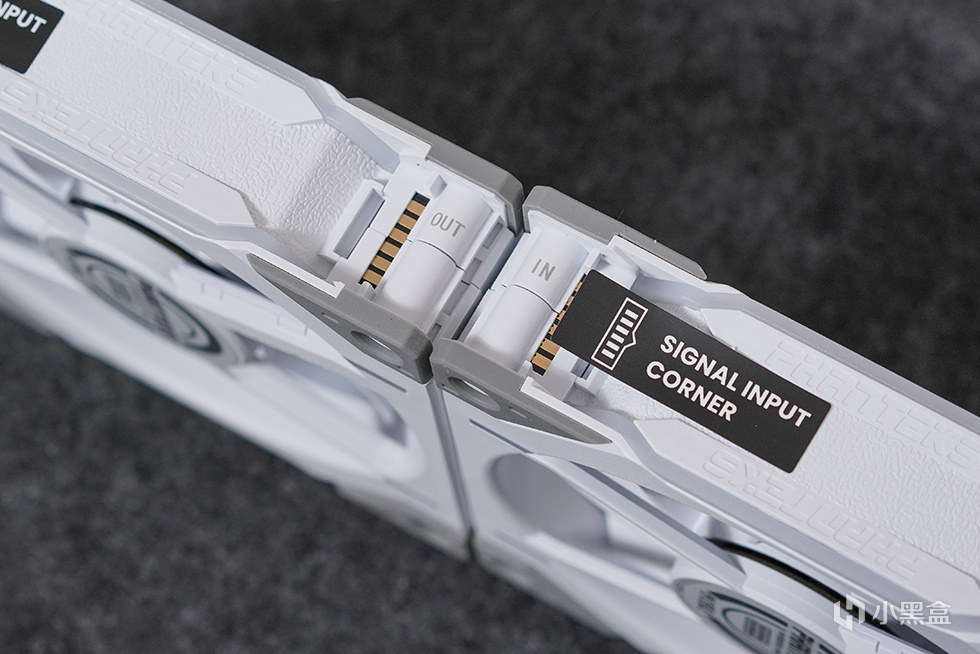

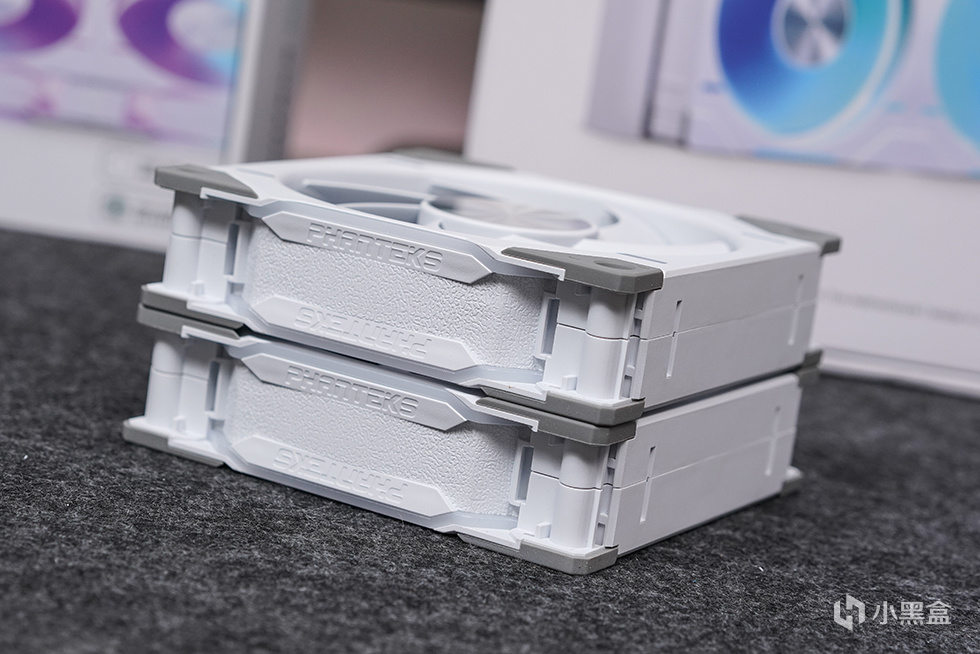

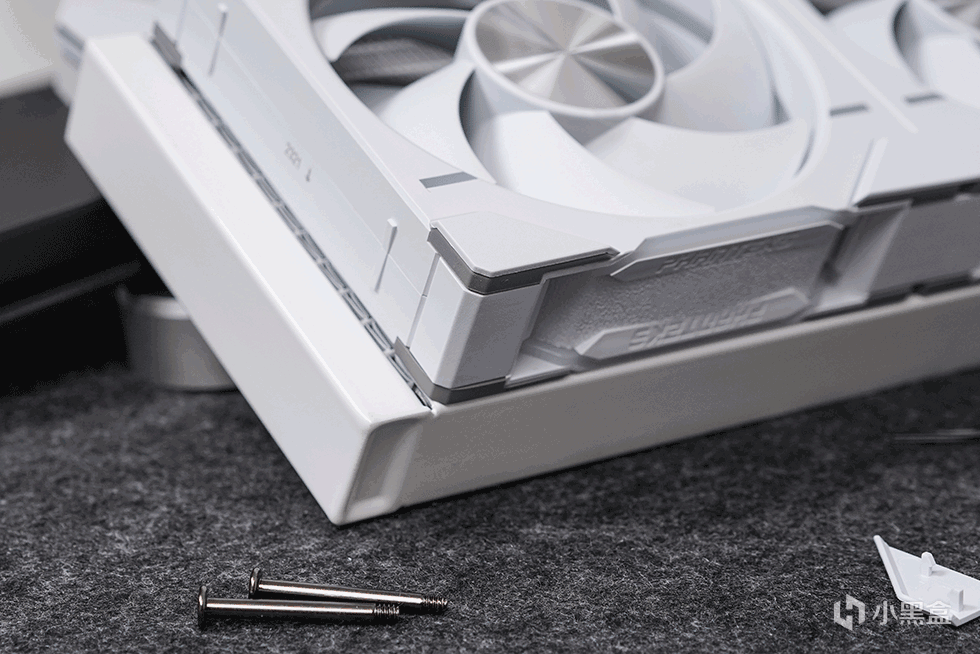

採用積木設計，多個D30-120風扇可以連成一個整體，框架間能通過卡扣拼接和電源片接觸點供電連接，加上運用角式和橋式螺絲蓋及夾角供電線纜，實現極其簡潔及美觀的構建。

風扇四個螺絲上均配備了螺絲蓋板，讓外觀更爲簡潔美觀，細節上做的十分到位。

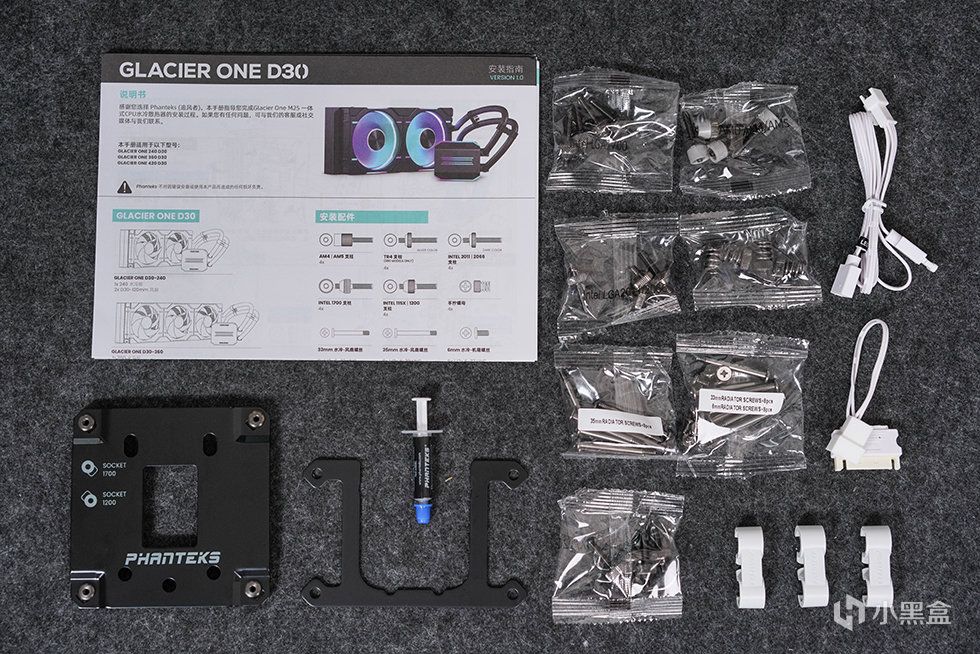

附件包含了全綵的說明書，INTEL和AMD的全平臺扣具，DRGB轉換線纜和供電線纜，3個理線卡扣，並附贈了一罐全新的硅脂用於替換使用。

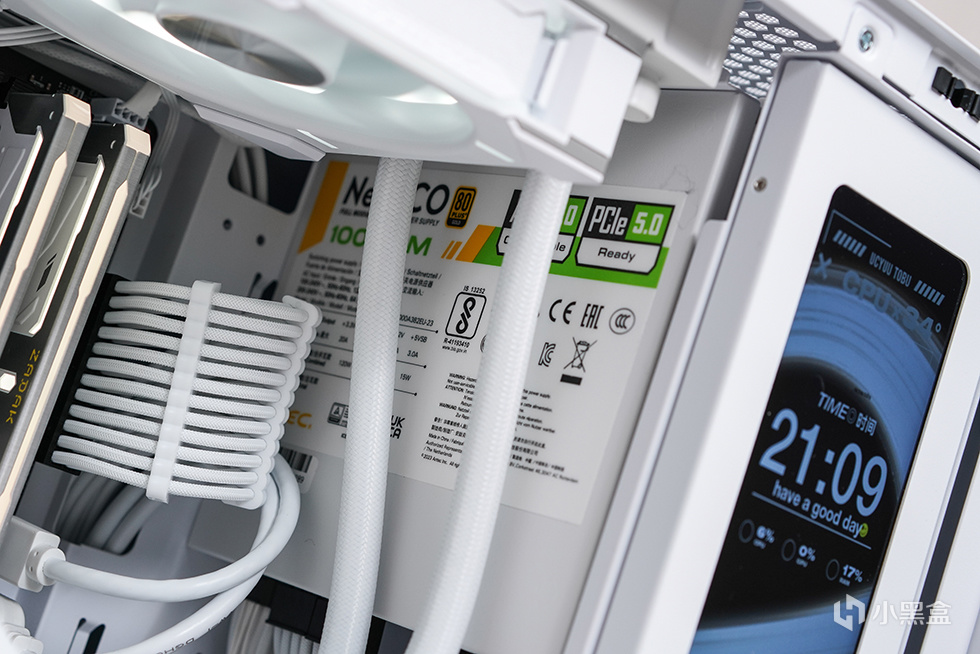

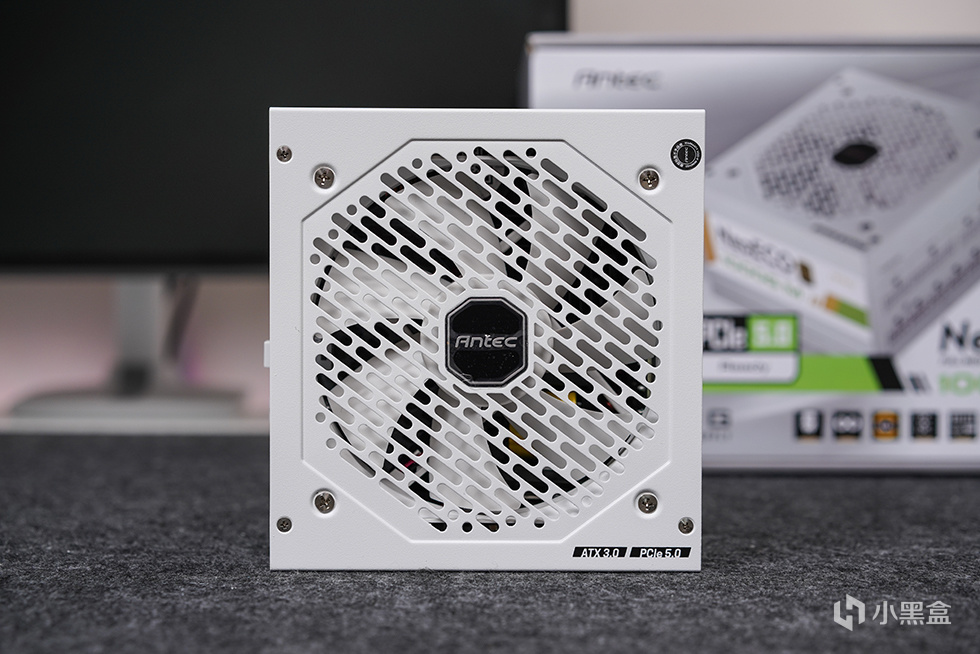

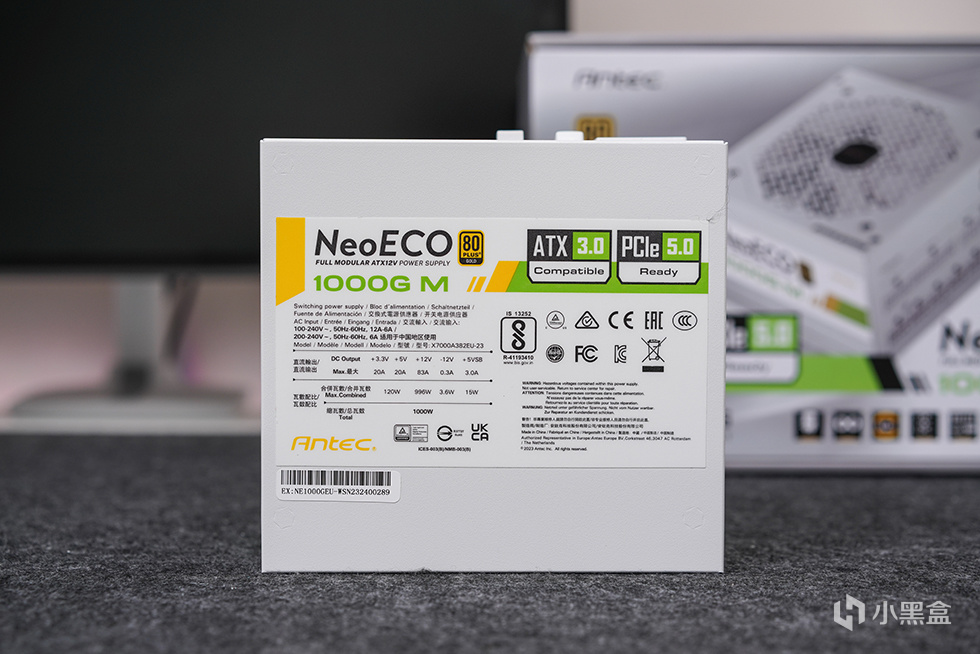

電源來antec的NeoECO 1000G M ，通過80PLUS金牌認證，支持全新的ATX3.0標準，採用全日系電解電容，高規格銅片式變壓器，無導線輸出模塊。整體尺寸爲150*140*86mm，正面爲斜紋鏤空風扇罩，內部爲 120mm 的 FDB 動壓軸承風扇，支持自動啓停風扇停轉技術，50% 負載下風扇停轉。

安鈦克 NeoECO 1000G M電源採用全橋 LLC 諧振 + 主動式 PFC + DC-DC +同步整流設計，50% 負載下，轉化效率爲 92.71%，達到白金轉化效率標準。單路 +12V 滿功率運行可提供 83A 996W 供電能力，支持高瞬時功耗，爲大功率 40 系顯卡保駕護航。同時，具備欠壓保護、過壓保護、短路保護、過溫保護、過電流保護、過功率保護功能。

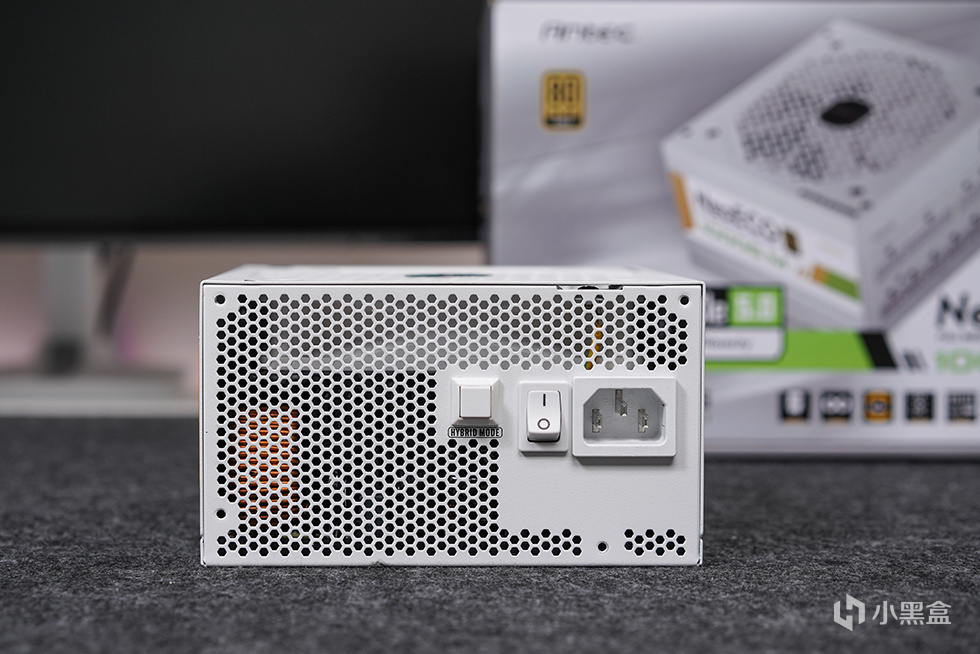

安鈦克 NeoECO 1000G M電源在插頭左側附帶了ECO 模式和雙電壓模式切換鍵，按 EOC 智慧節能溫控系統支持電源溫度達到 63-65℃ 時，風扇轉速大約爲 650-850轉。當溫度下降到 40-45℃ 時，風扇停止轉動。雙電壓回路溫控系統可在開機時使風扇轉速爲低轉速。

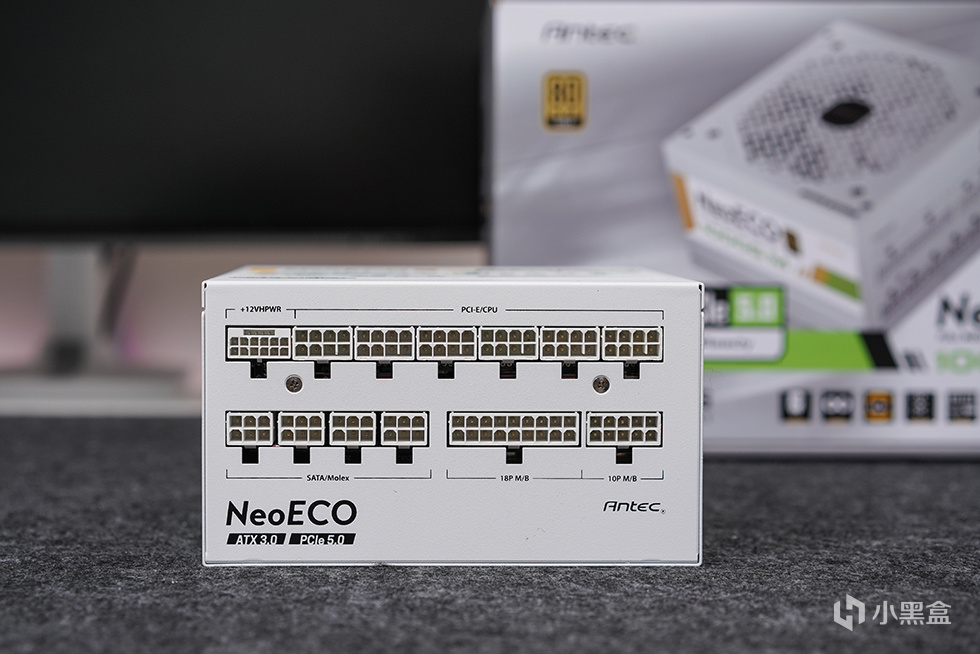

安鈦克 NeoECO 1000G M電源在接口方面提供 1 個 24Pin 主供電接口、1 個 16Pin PCIe 供電接口、6 個 4+4Pin CPU / 8Pin PCIe 供電接口、4 個 SATA/ 大 D 口供電接口。原生支持 PCIe 5.0 Pin 顯卡供電接口，最高可支持 600W功率輸出。

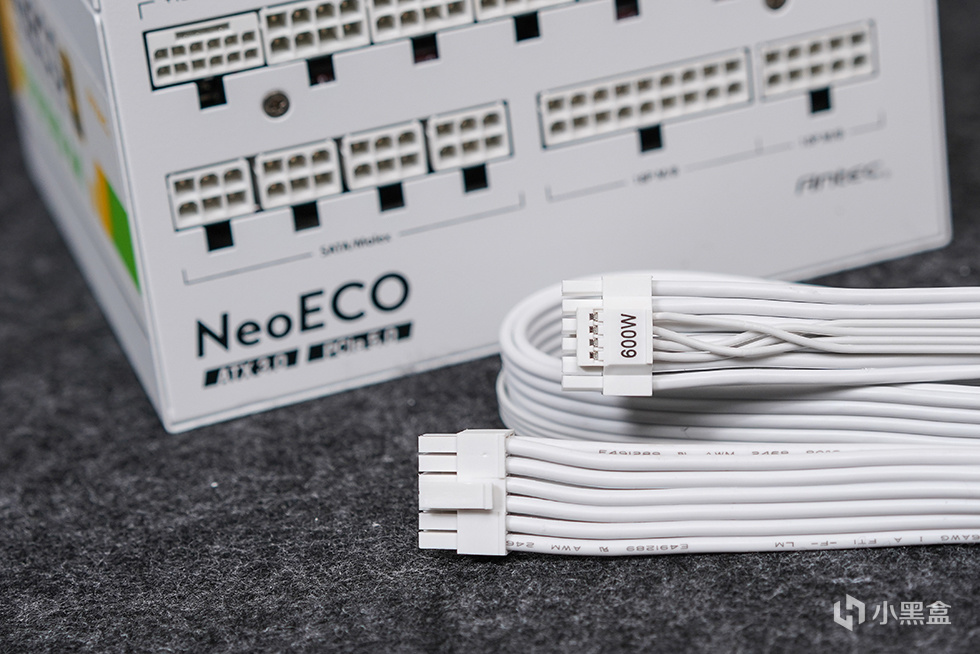

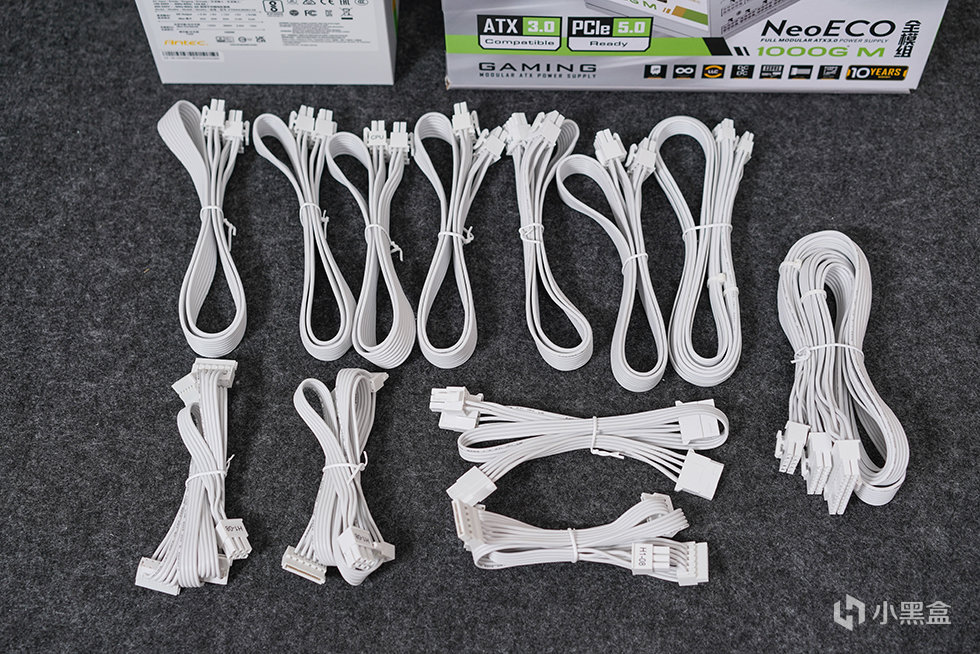

安鈦克 NeoECO 1000G M電源全模組線材均採用扁線設計，並採用同色（白色）接頭端子。提供1 條 24pin 主板供電線，2 條雙 4+4pin 的 CPU 供電線，4 條 6+2pin 的 PCI-E 供電線，1 條 16Pin PCI-E 5.0 12VHPWR 供電線，3 條 4 口的 SATA 接口供電線，以及 1 條四口大 4PIN 接口線。

閃鱗G500白色副屏版機箱，作爲一臺緊湊型M-ATX機箱，尺寸規格爲403x219x355mm，主體採用SPCC硬質鋼材質，大面積白色塗裝搭配底部亮銀拼色，鋼化玻璃側透設計，搭配一塊11.3寸的副屏，機箱淨重4.2KG，整體用料紮實。

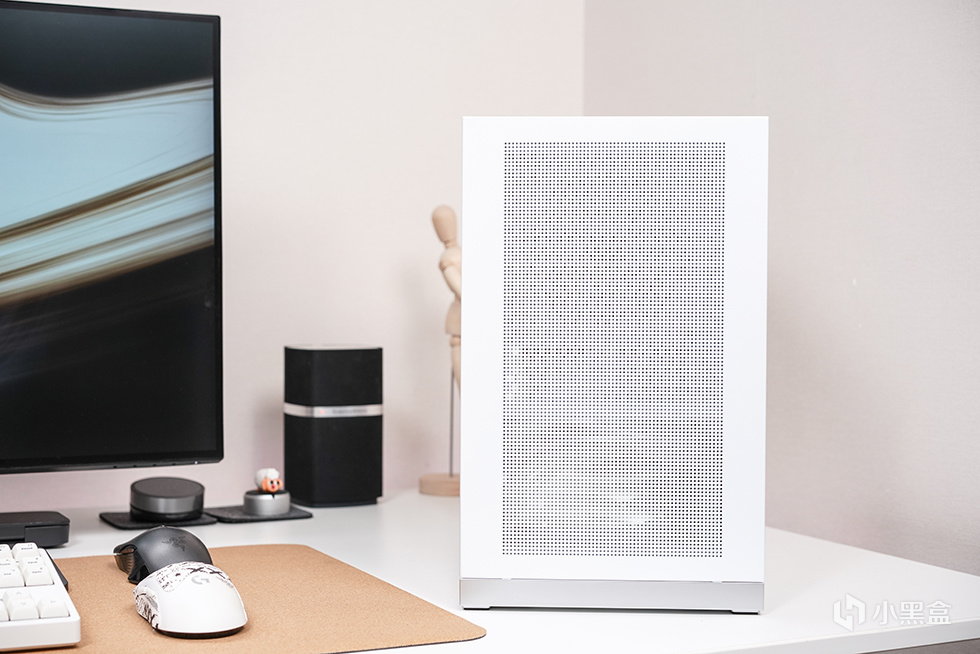

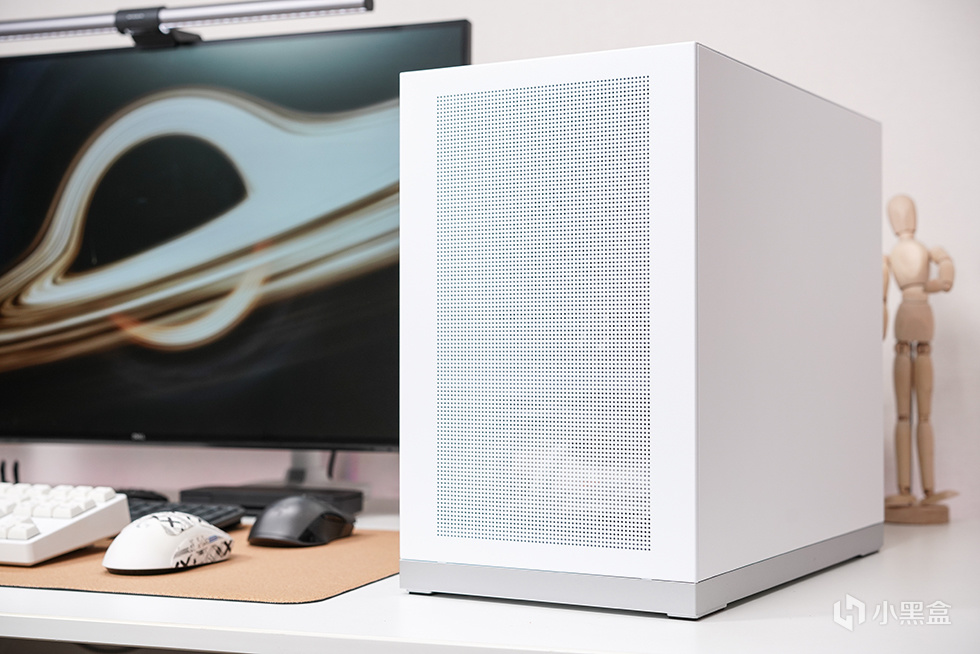

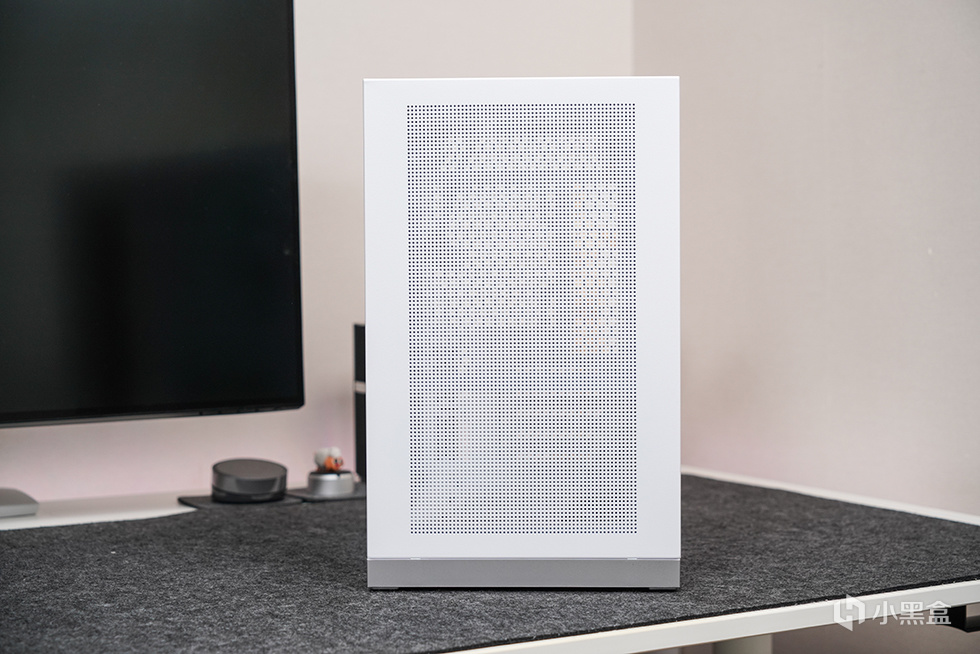

閃鱗G500的整體外觀走的是簡約的風格，正面除了大面的mesh網孔設計以外，沒有過多的裝飾。個人對這種簡潔清爽的風格是十分喜歡的。

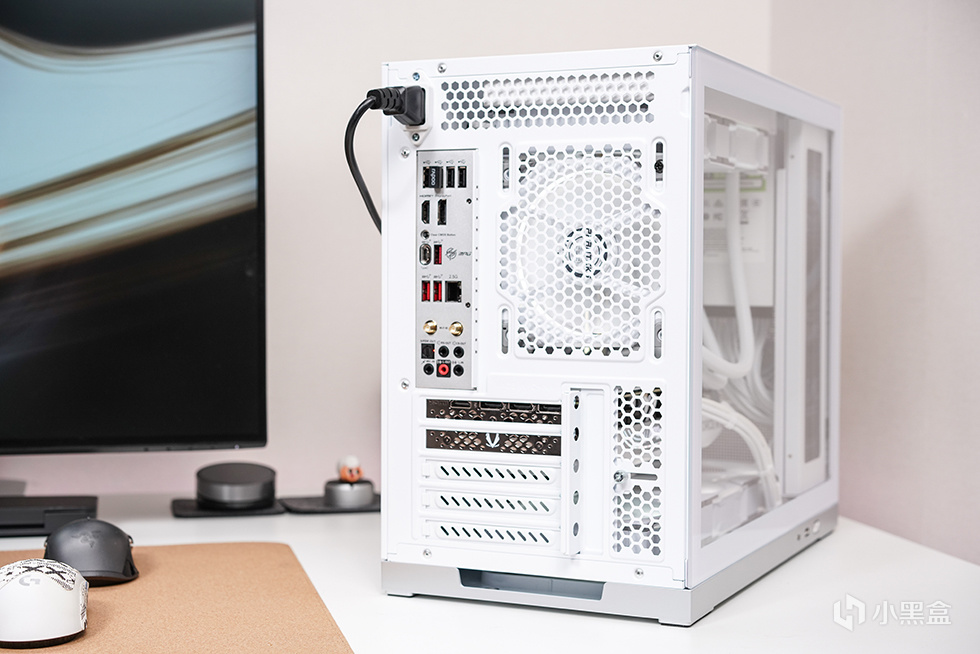

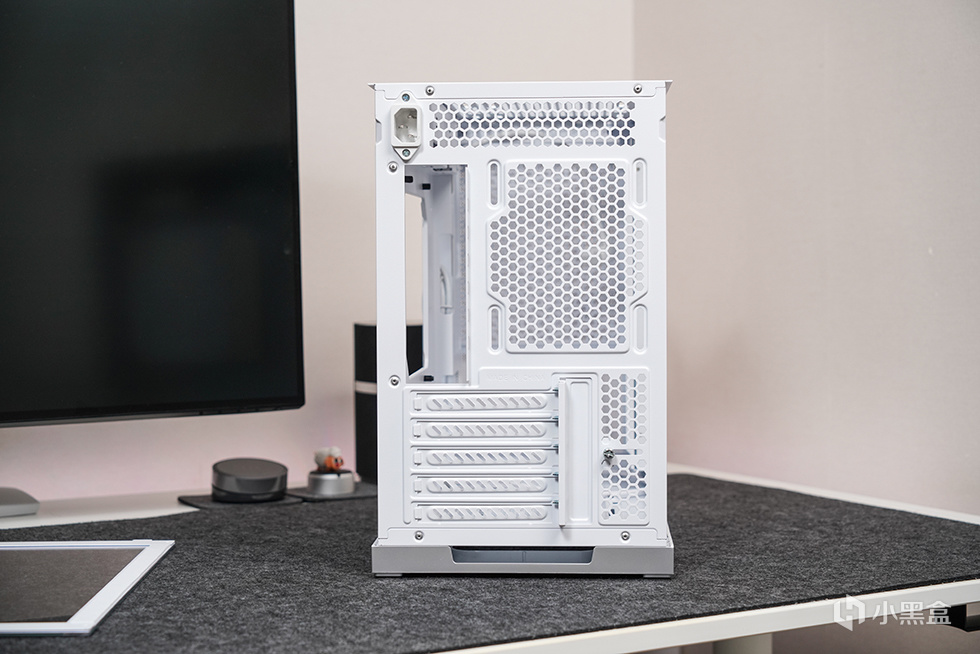

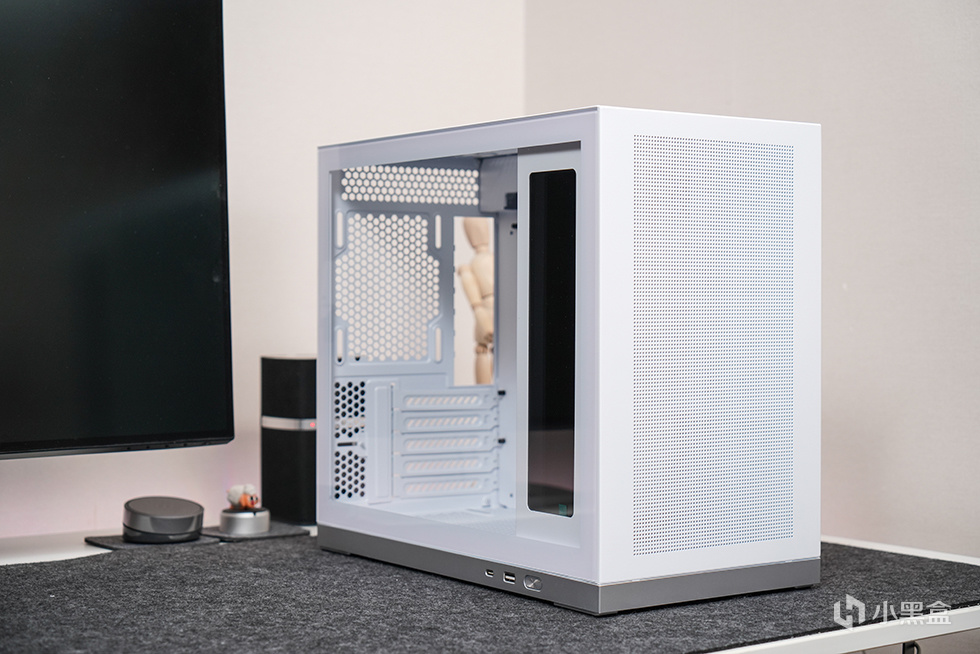

背部同樣採取了大面積網孔的設計，電源延長線接口布置在頂部最左端，預留了一個120mm的風扇位置，共提供5個PCI-E槽位。

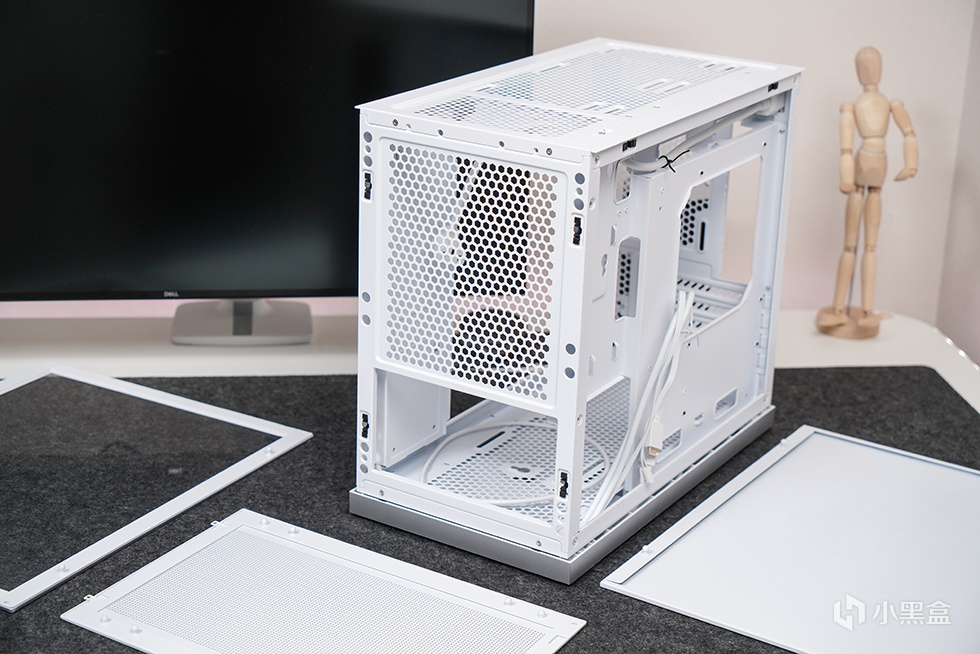

機箱正面的MESH網板，右側的鋼化玻璃面板和左側的SPCC金屬面板均使用無螺絲設計，輕鬆實現快拆，頂部帶有磁吸防塵網。

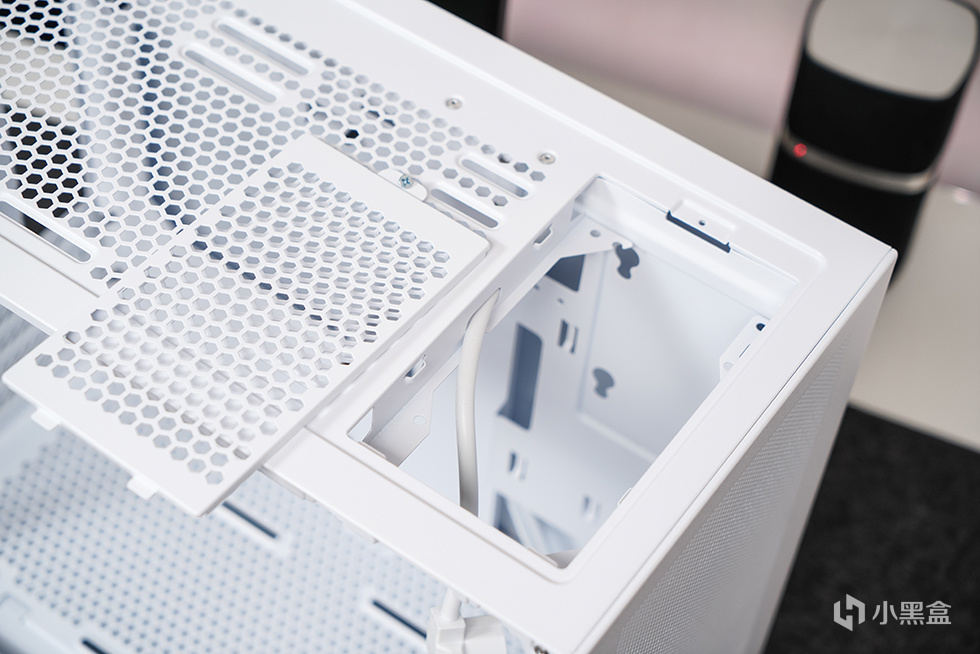

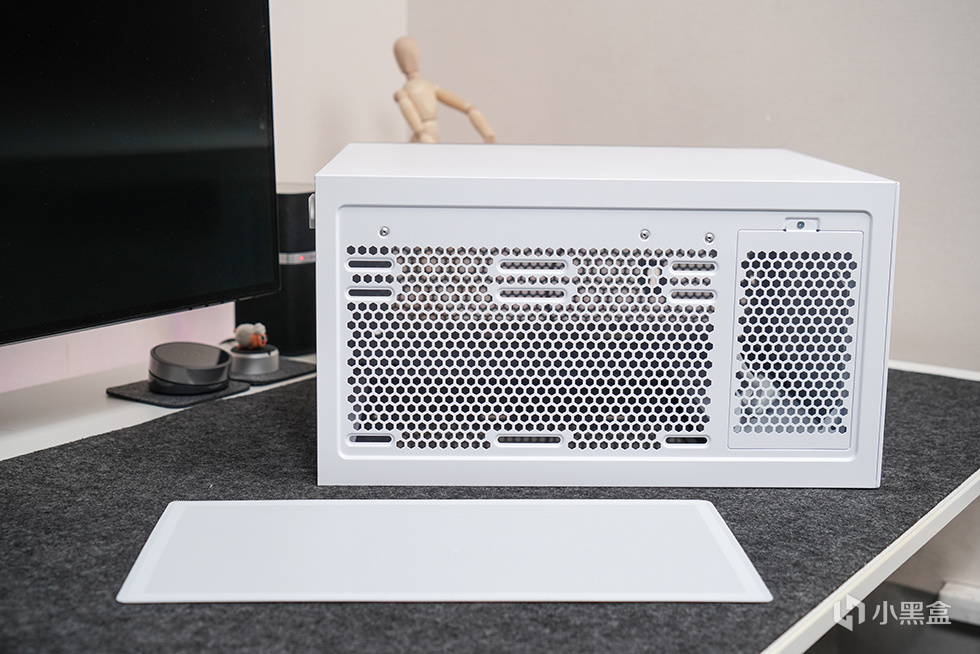

移除頂部的磁吸防塵網後，可以看到頂部結構支持最大240冷排的安裝，前部留出了ATX規格電源吊裝的位置。

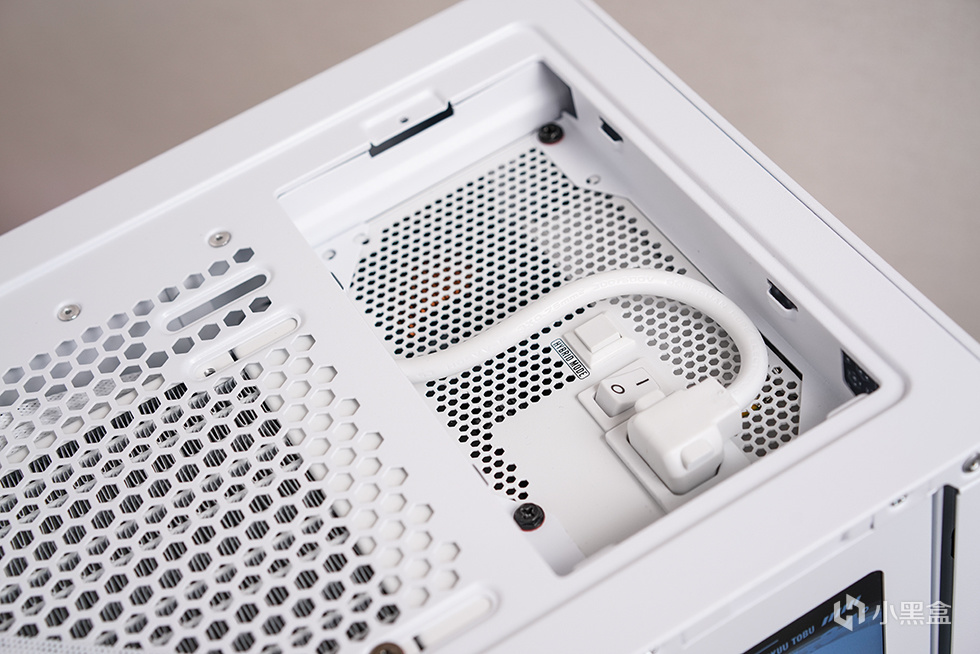

爲了方便玩家對電源的安裝，特地將電源位上方的面板另行做了開窗設計，再也不用擔心安裝完電源後摸不到電源開關了。

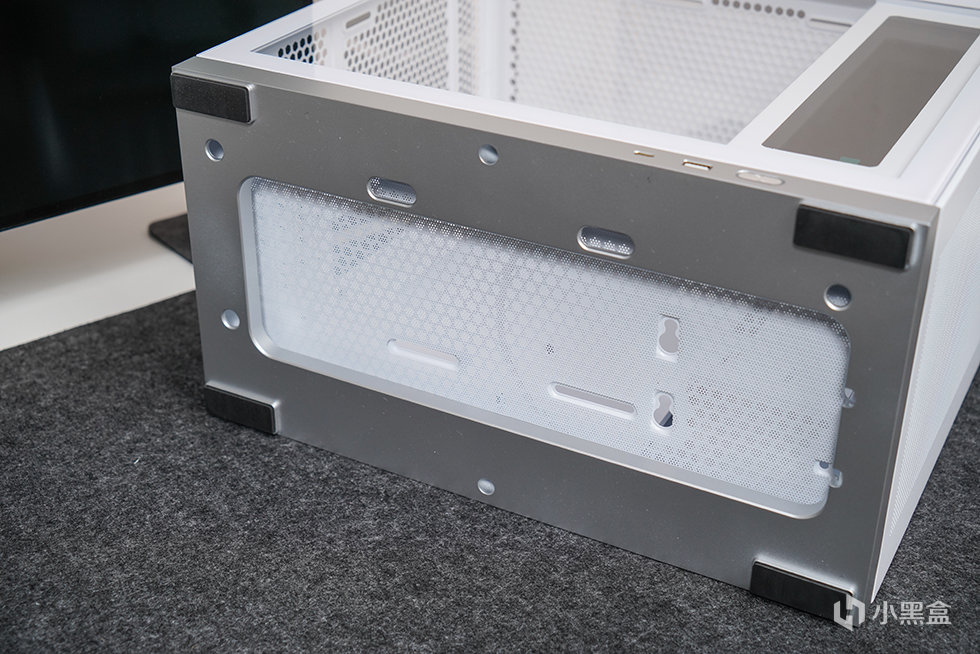

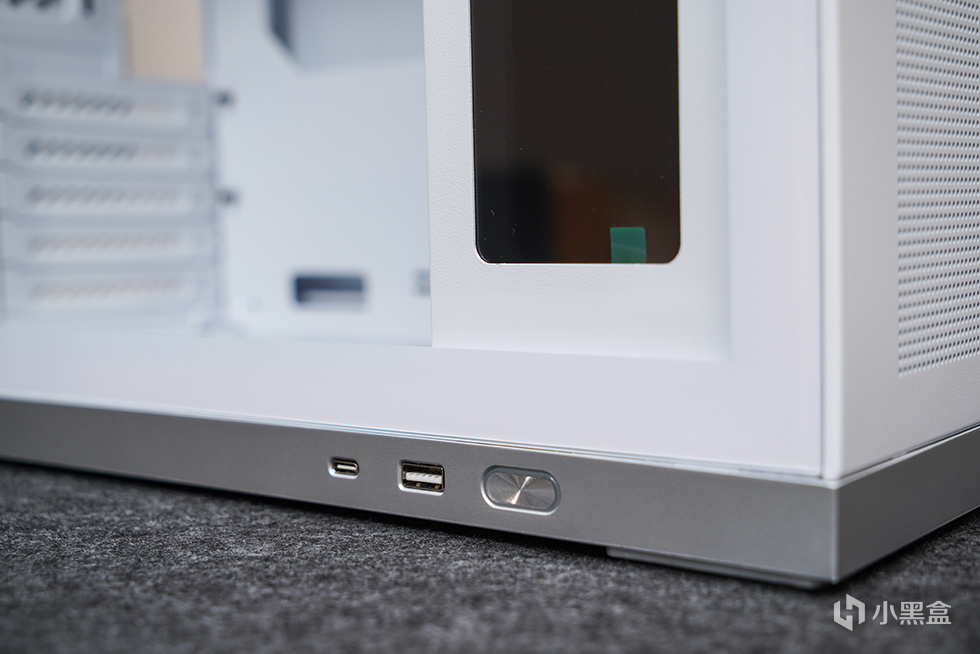

機箱底部區域和主體做個色塊分割，IO面板以條形序列放置在了側面底部，視覺上十分協調。依次爲開機鍵（開機後按鈕有白色燈效），Type-C（10Gbps）和USB 3.0接口。

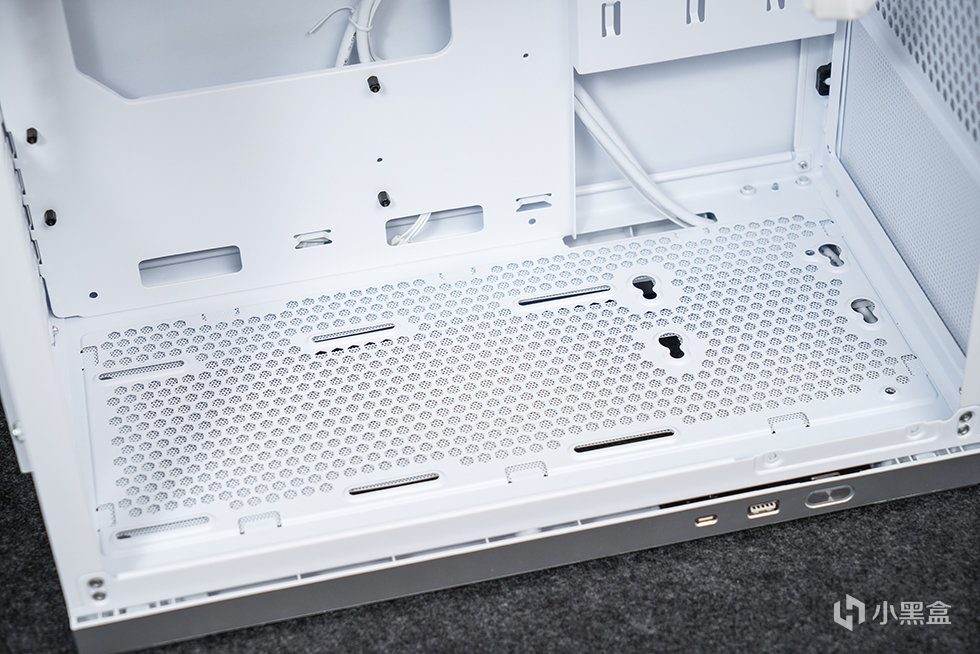

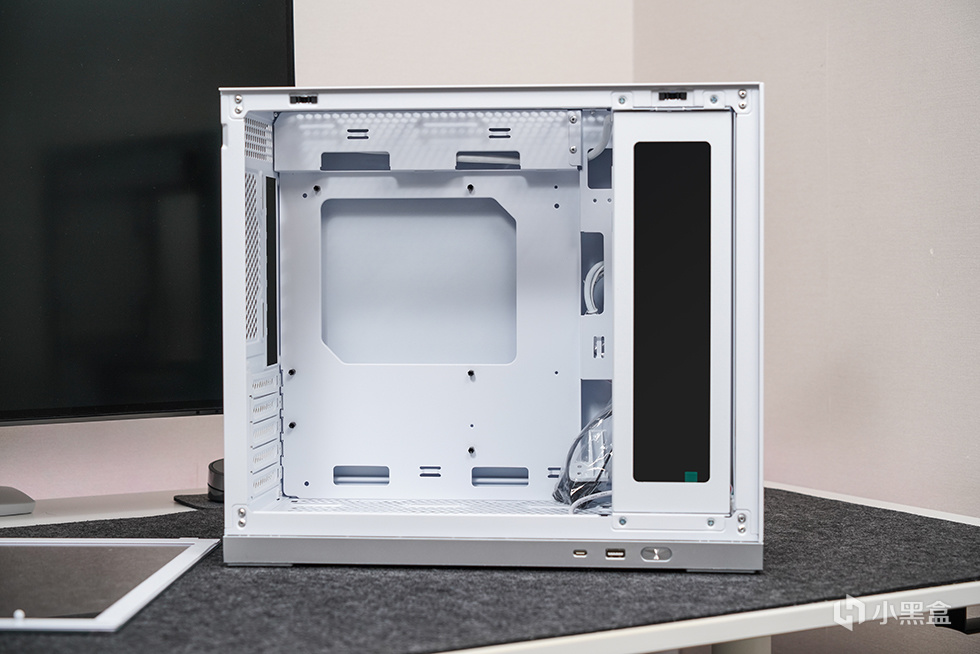

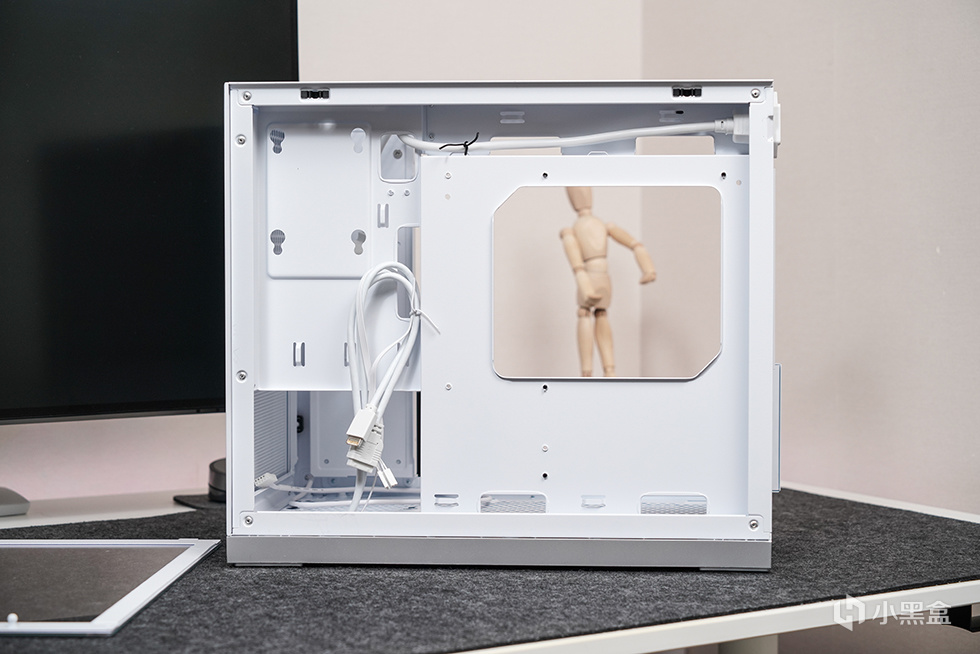

機箱內部爲單倉設計，最大支持MATX規格的主板，頂部支持240cm的冷排或最大2個140mm風扇的安裝，風冷方面則高度爲170mm的塔式散熱器。顯卡最大支持長度爲400mm，基本上市面上的40系顯卡都沒有問題。電源支持吊裝，支持ATX規格電源，如果電源長度超過160mm則顯卡長度需要控制在300mm以內。
