「內外兼修」Abee Pixel One機箱+ROG Z790吹雪主板裝機分享

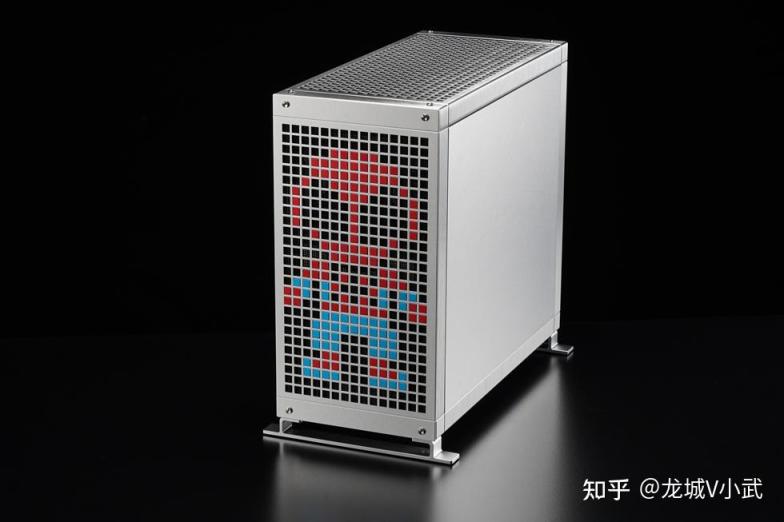

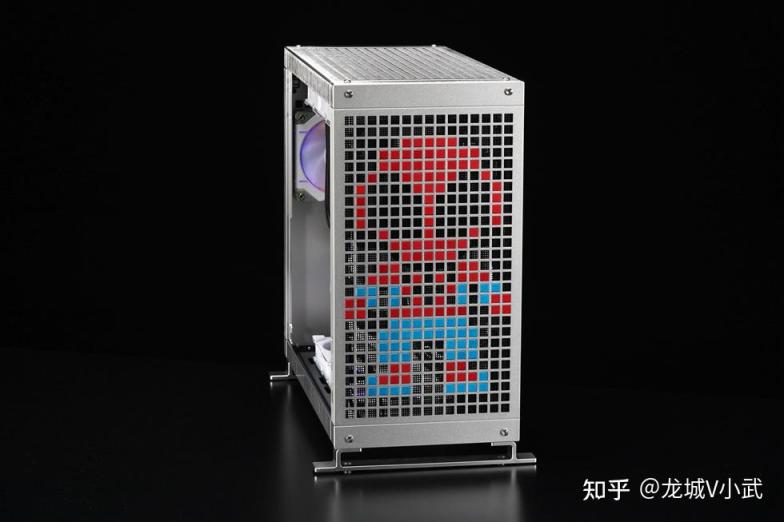

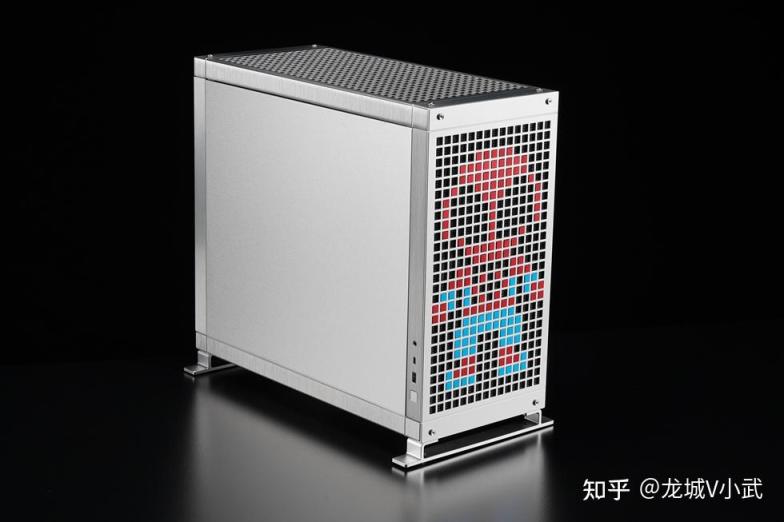

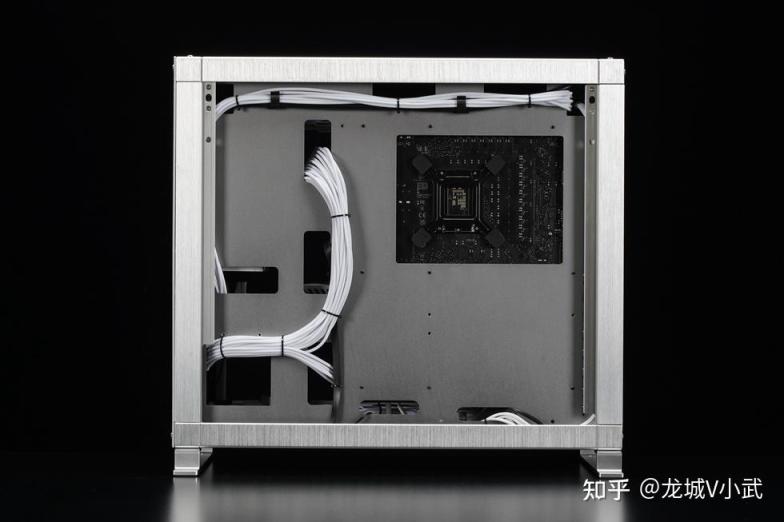

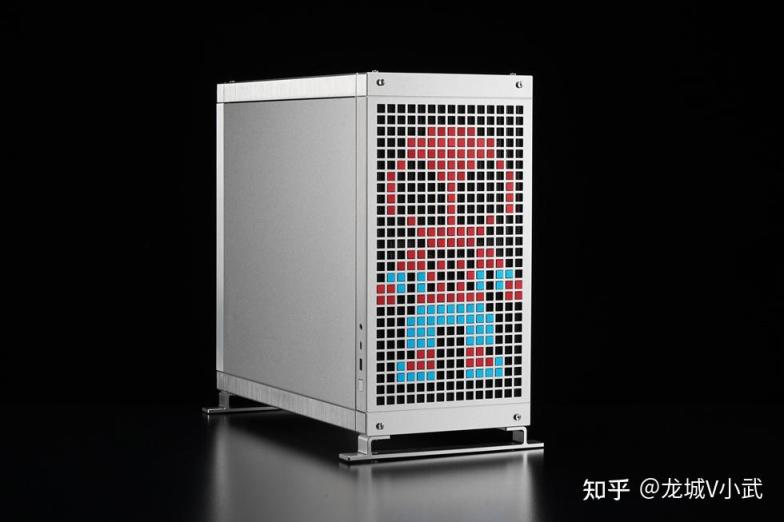

Abee Pixel One 機箱大家已經不陌生了，這款機箱比較特別的是設計方面加入了玩家的想法，外在方面首次引入了像素化的風格，搭配磁吸像素塊可以拼裝出屬於自己DNA的文飾或者圖案；而內在方面則實現了三向互換的安裝方式，通過變換不同的安裝方式可兼容不同的硬件組合以及實現不同的機箱擺放形式，總的來說這款機箱機箱內外兼修確實值得把玩。整機的搭配以白色硬件爲主，雖然所用機箱並非側透版本，但是硬件的燈效加上前面板的Spider-Man拼圖都可以根據自己需求靈活選擇，廢話不多，裝機如下：

硬件配置

CPU INTEL i5 13600K

散熱器 Abee Apex Plus i360

主板 ROG Z790-A GAMING WIFI D5 吹雪

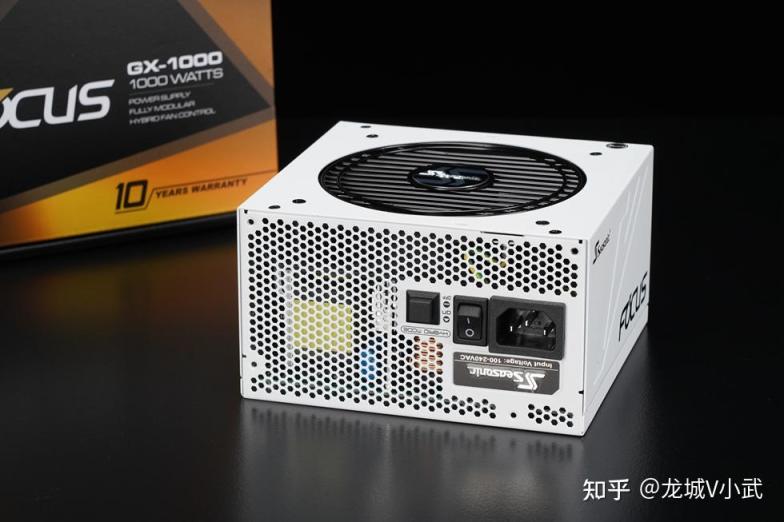

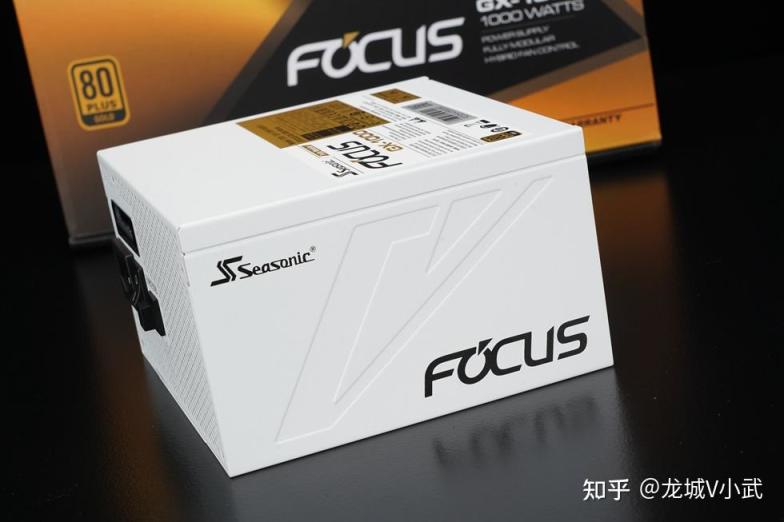

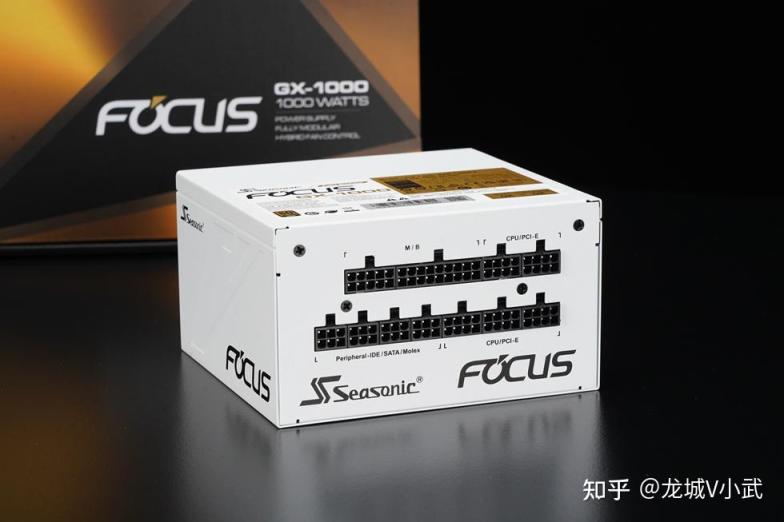

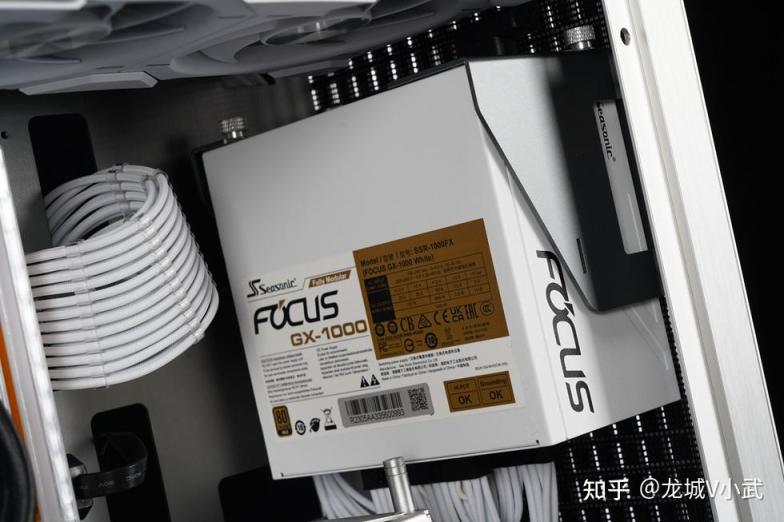

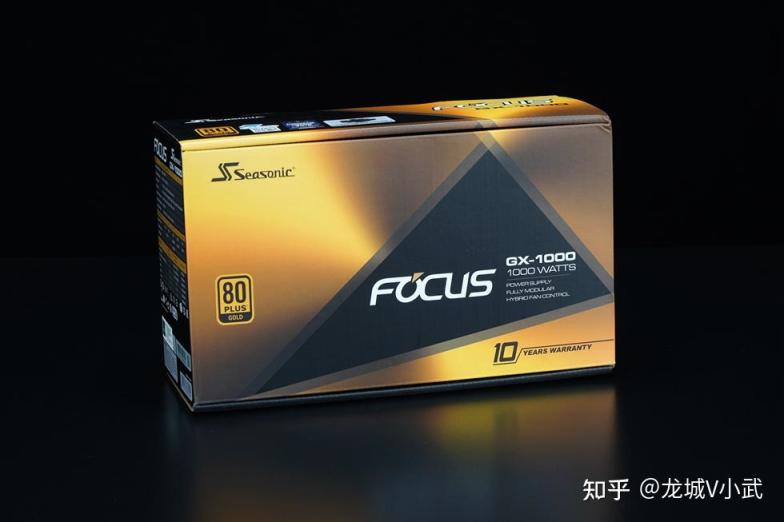

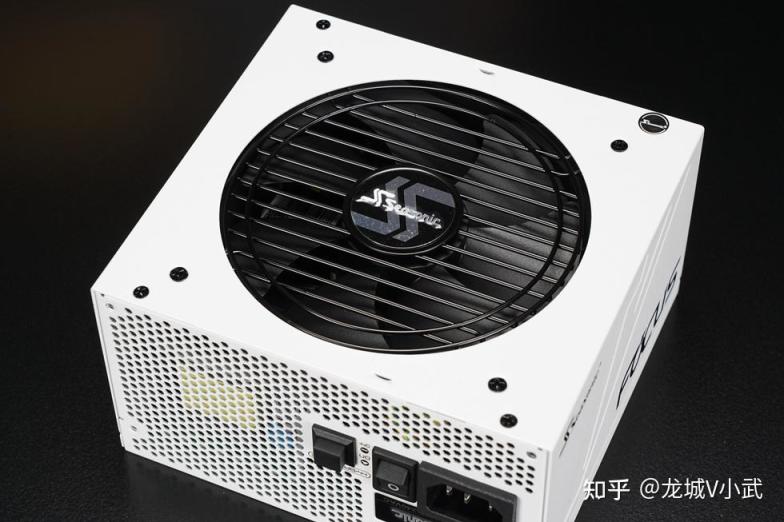

電源海韻 FOCUS GX1000 White

機箱 Abee Pixel One

硬盤影馳 HOF PCIe 5.0 2Tb

顯卡影馳 GeForce RTX4070 金屬大師

內存 Gloway神策RGB 32G(16G*2) DDR5 6800 皓月白

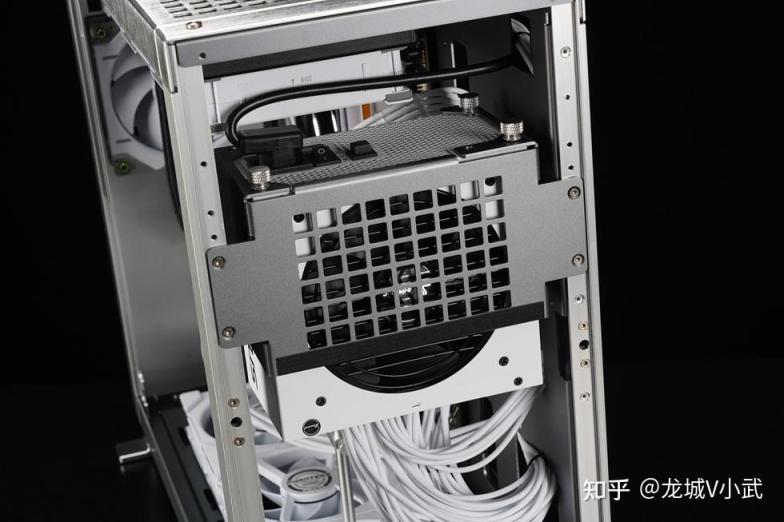

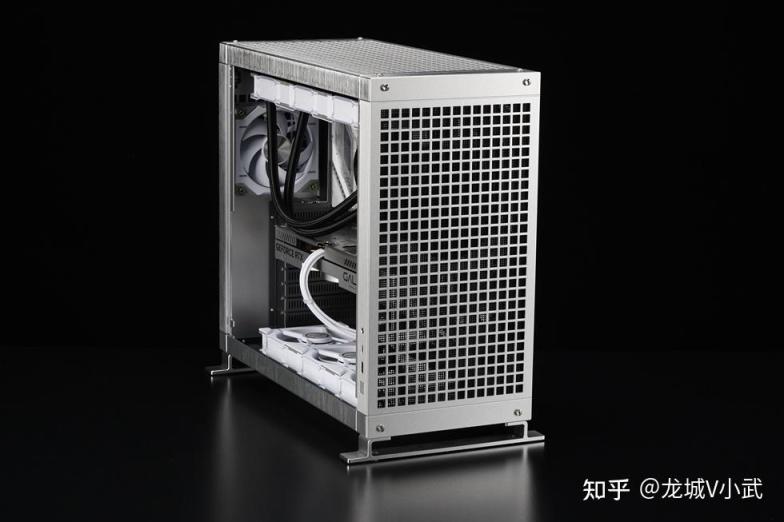

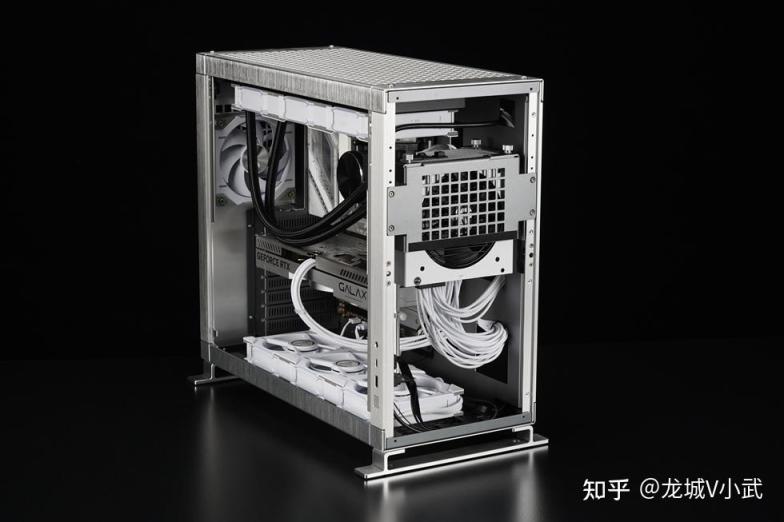

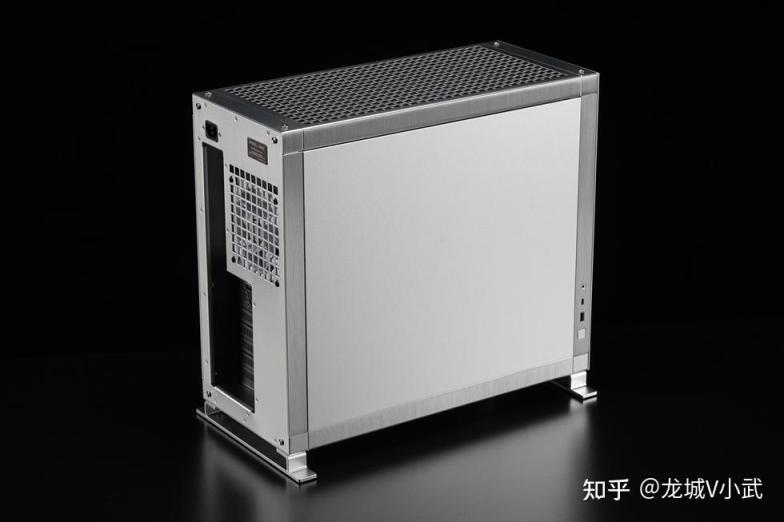

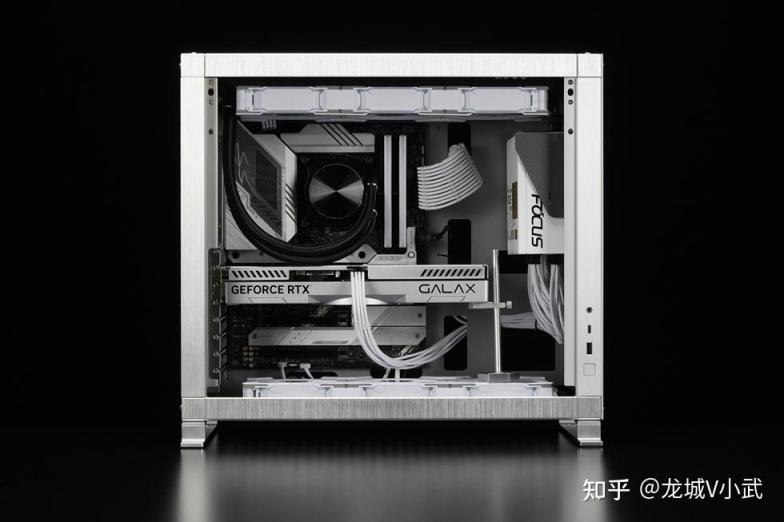

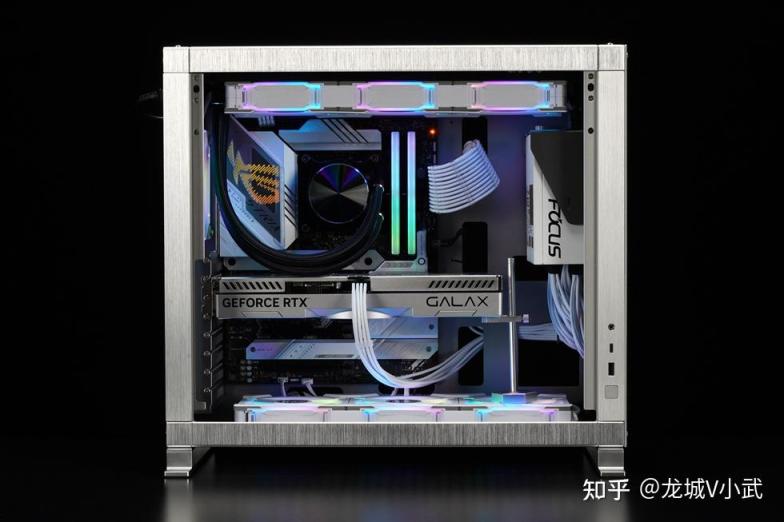

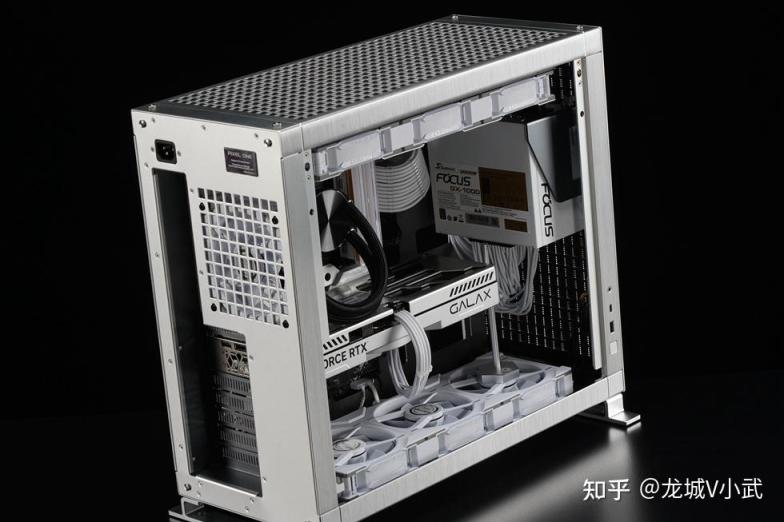

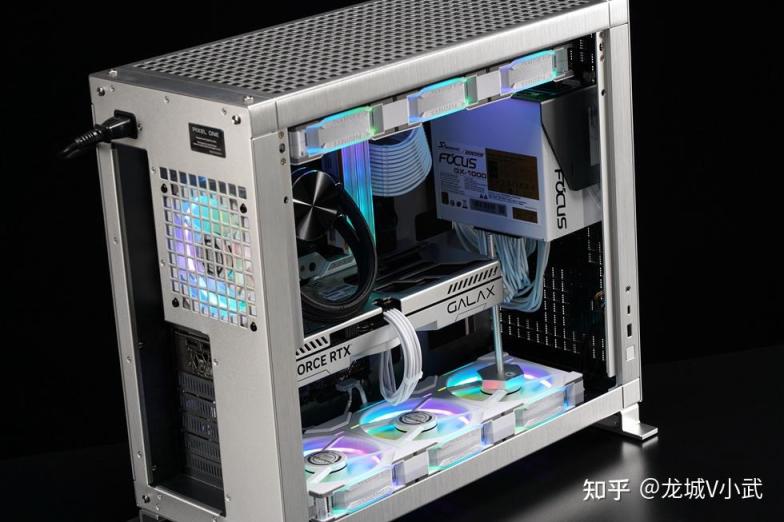

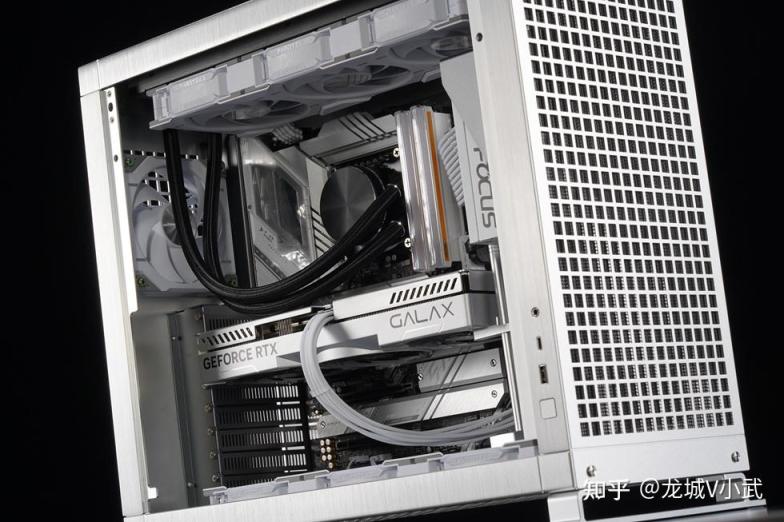

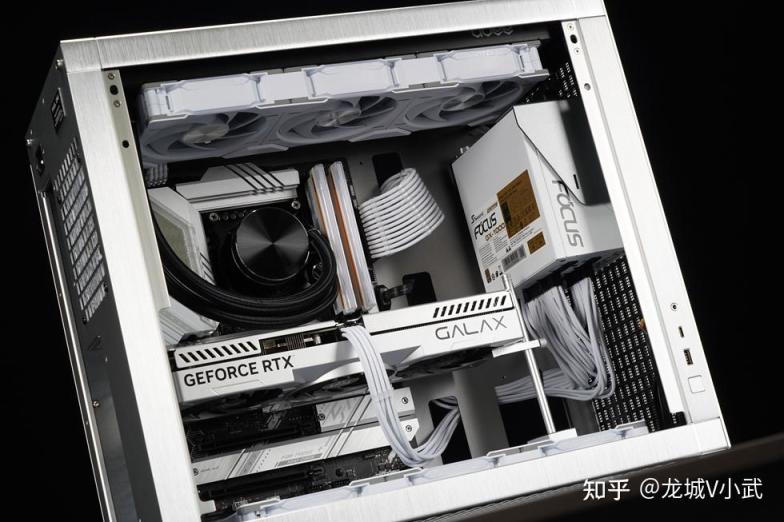

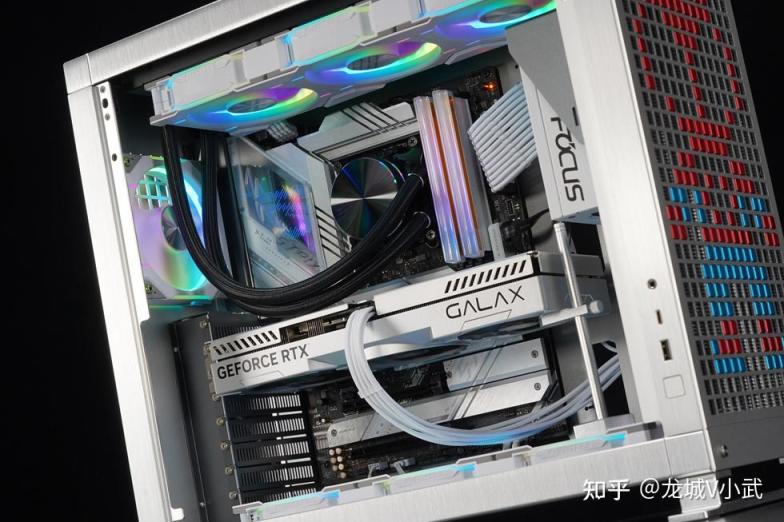

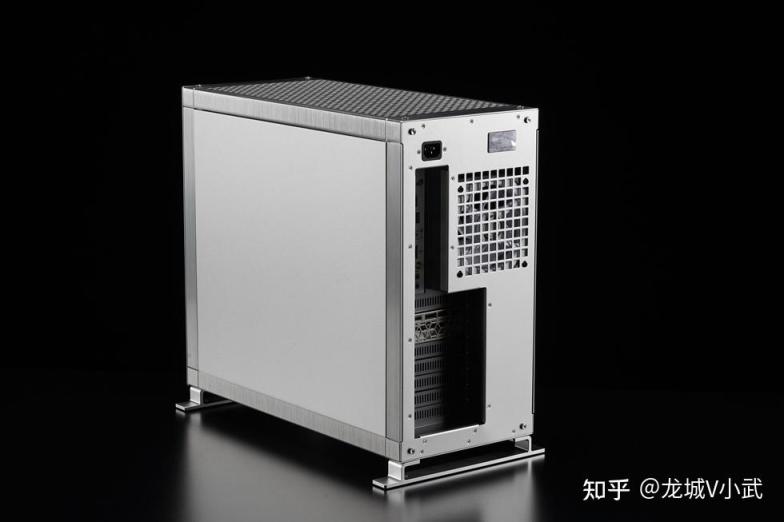

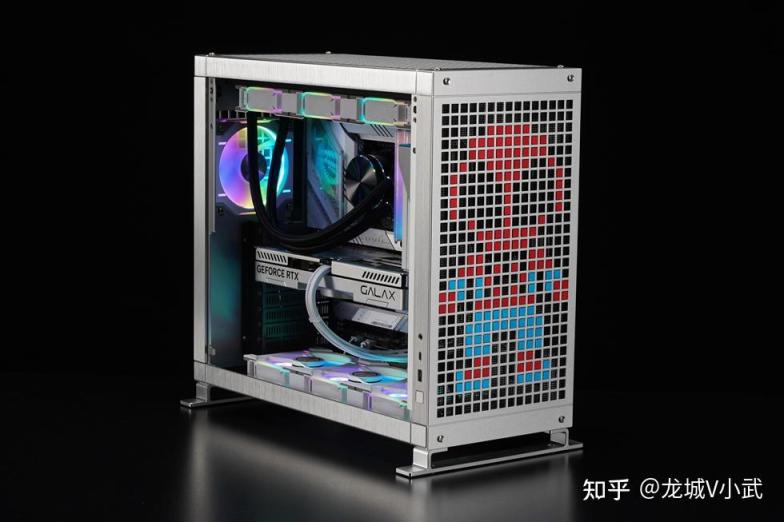

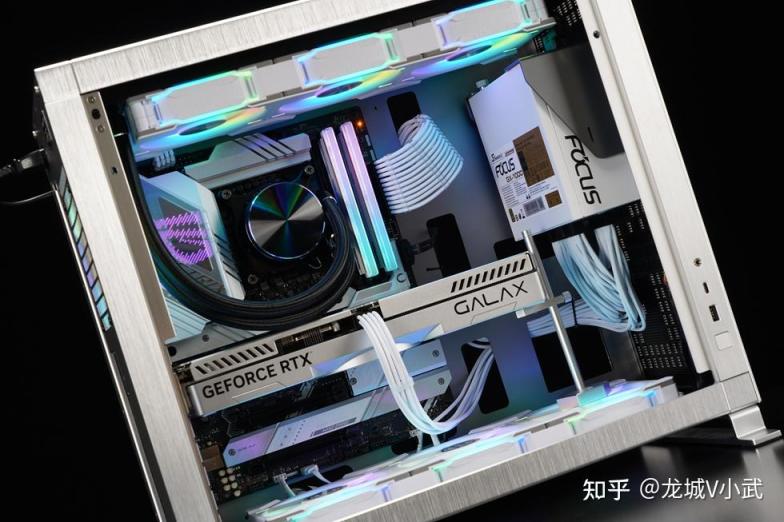

整機展示

硬件展示

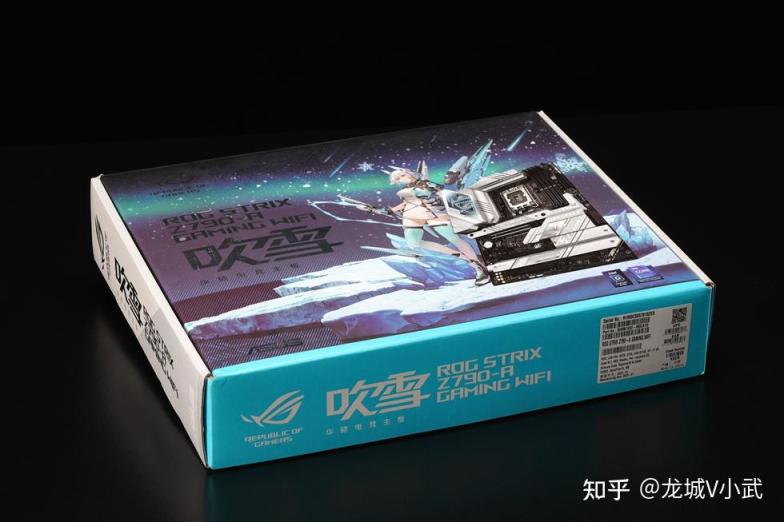

主板選用華碩Z790吹雪D5版本，白色方案的不二之選。

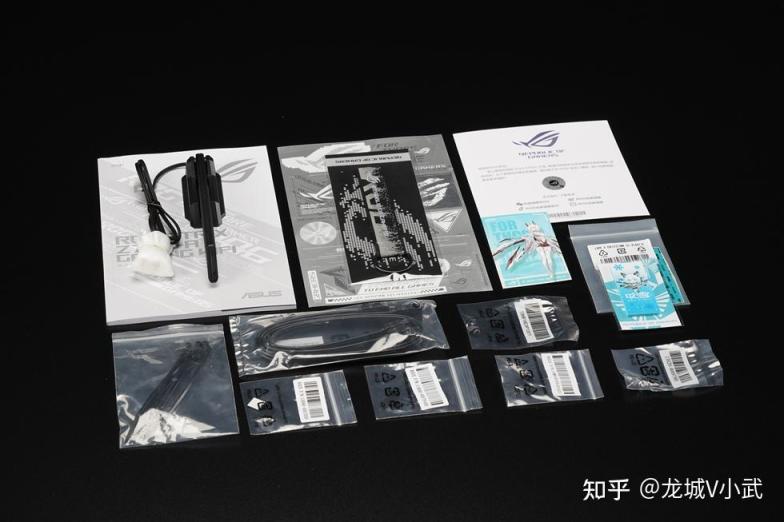

配件方面非常豐富。

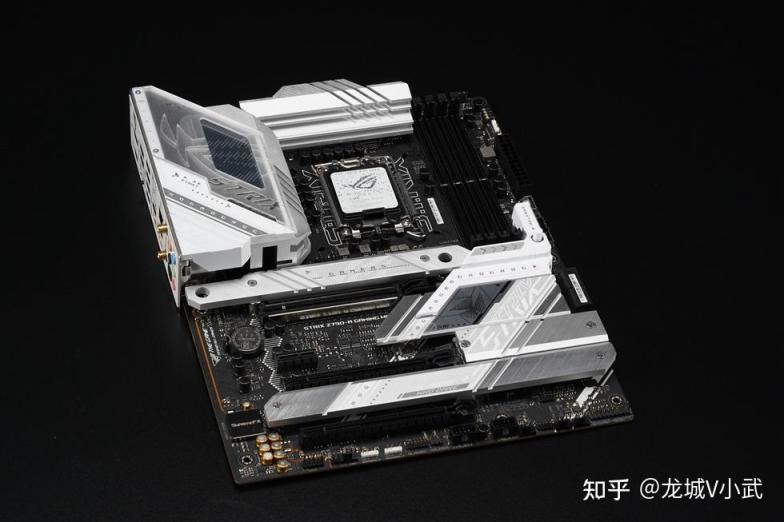

整體外觀方面延續了上代吹雪的設計，主板表面依舊覆蓋了大面積厚實的銀白色散熱裝甲。

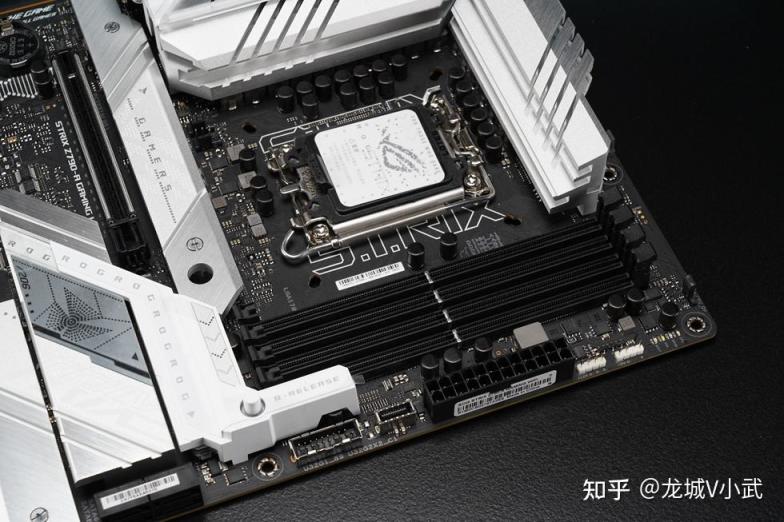

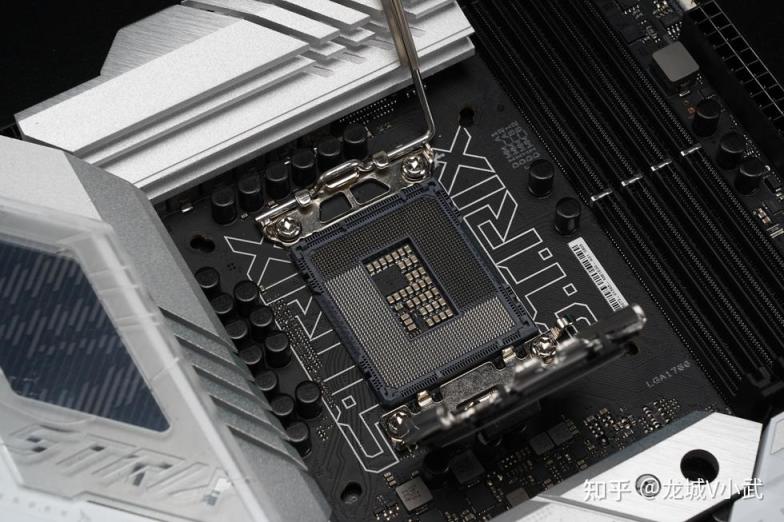

依舊採用LGA 1700底座，全面兼容Intel 13代酷睿處理器，同時也向下兼容Intel 12代酷睿處理器。核心供電方面，主板採用16+1供電模組，PWM控制器爲RAA229131，Dr.Mos設計，型號是來自安森美的FDMF5062，一款新型MOS，單相最大電流70A，因此華碩Z790吹雪D5主板供電能力其實與上代差不多，突破了1000A，可滿足大部分13代酷睿處理器的負載要求。

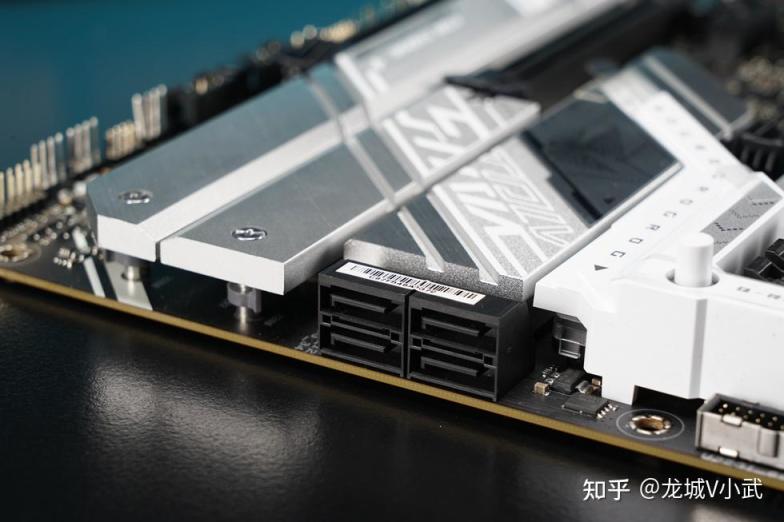

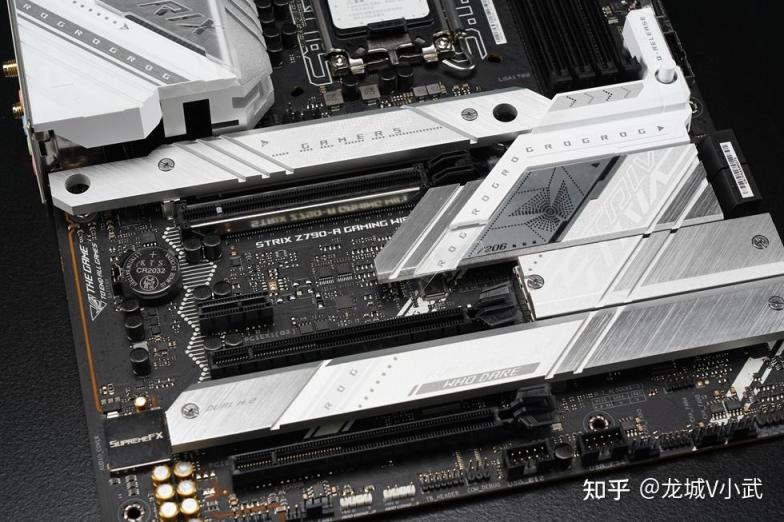

華碩Z790吹雪D5主板配備了3根PCIe x16長插槽，第一根PCIe x16長插槽帶寬爲PCIe 5.0 x16直連CPU，同時做了金屬裝甲加固，剩下兩根爲PCIe 4.0 x16走南橋芯片組。提供了4條PCIe4.0×4規格的M.2 SSD插槽，其中主M.2 SSD插槽來自主板直出的PCIe通道，其餘三個M.2 SSD插槽則來自Z790芯片組，所有的M.2插槽都配備了厚重的鋁製散熱片和高導熱係數硅脂墊。M.2 SSD固定方式均採用M.2 Q-LATCH便捷卡扣設計，無需工具即可輕鬆拆裝M.2 SSD。

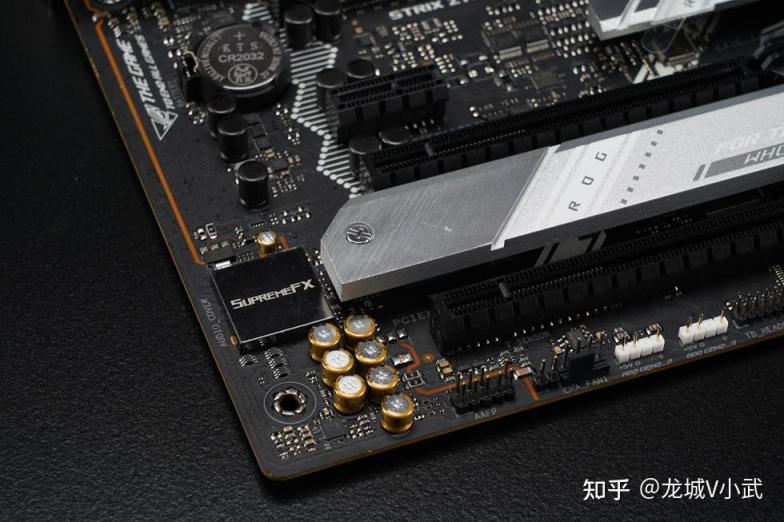

板載音頻方面搭載了ROG SupremeFX音效技術，內置一顆ALC4080高品質音頻芯片與Savitech放大器，聲音分辨率提升至32-bit/384kHz，可帶來出色的視聽體驗，搭配華碩雙向 AI 降噪技術，遊戲開黑通話告別噪音干擾，專注打造沉浸式電競氛圍。

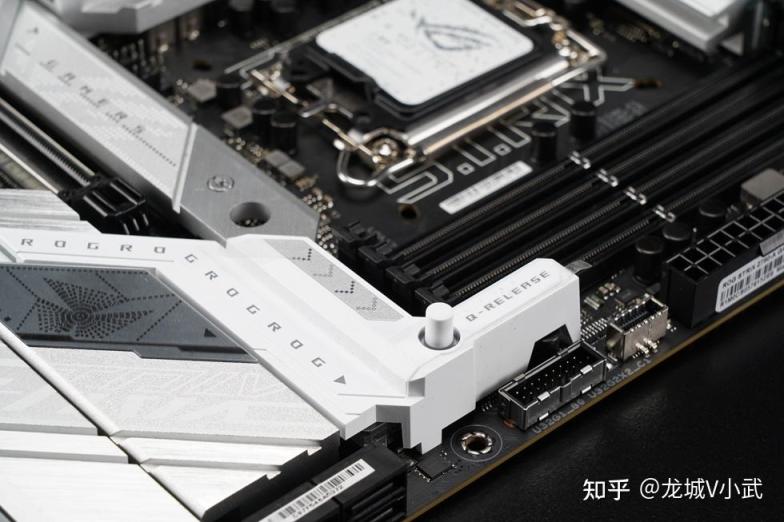

專爲顯卡設計的“Q-Release”快拆按鍵也是標配，再也不用擔心拆卸顯卡時候摸不到被擋住的PCIe卡扣了。

內存方面提供了四根單邊卡扣式的DDR5內存插槽，支持最大128G雙通道內存，最大OC頻率7800MHz。通過華碩AEMP II功能，Bios會自動檢測內存芯片，解鎖DDR5內存PMIC的限制，做到一鍵超頻，對於新手用戶更友好。

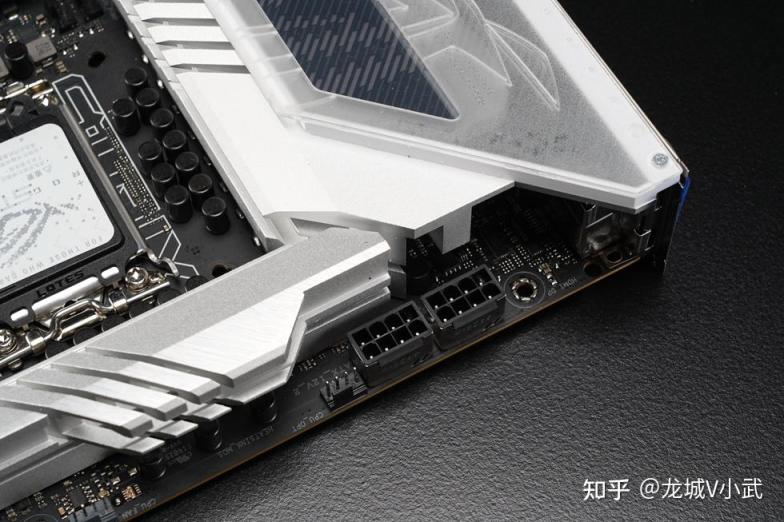

搭配雙8Pin ProCool II高強度供電接口，可充分發揮第13代英特爾酷睿處理器性能。

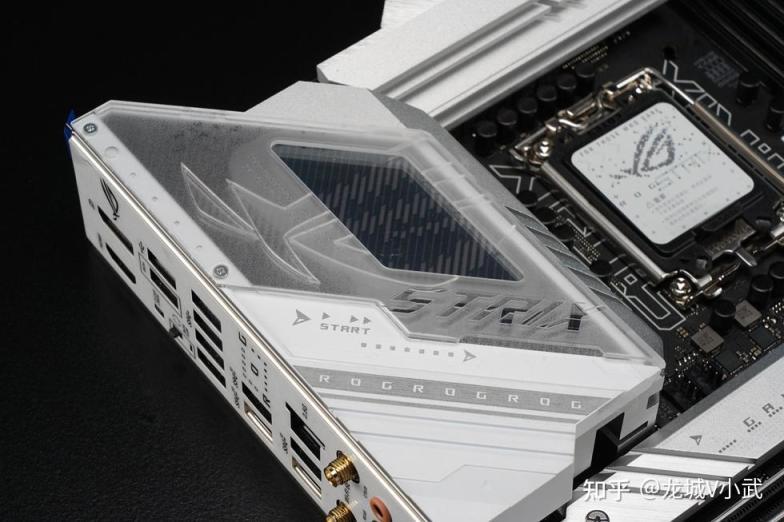

碩大的VRM散熱裝甲上有着鏤空的 ROG STRIX系列標識，ROG標誌性的敗家之眼支持ARGB燈效，點亮後非常有層次感。

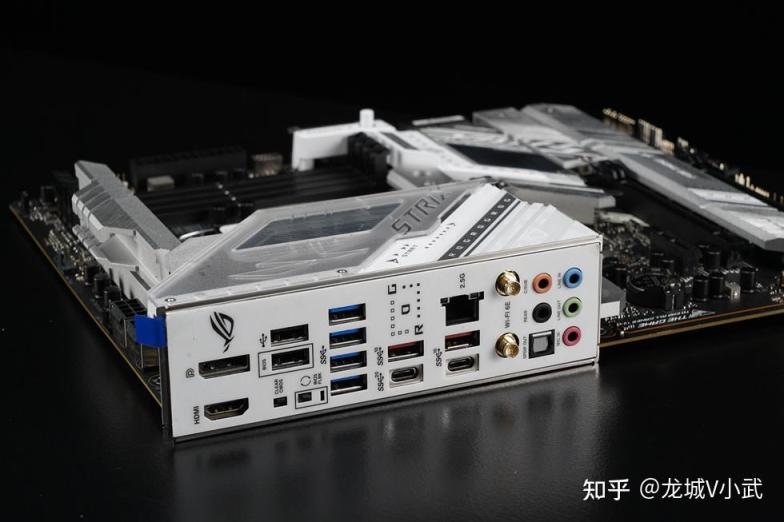

一體化的I/O接口背板也是當下主流配置，接口方面提供了DP/HDMI接口各1個、2個USB 2.0接口、4個USB 3.2 Gen 1接口、2個USB 3.2 Gen 2 Type-A接口、1個USB 3.2 Gen 2 Type-C接口、1個USB 3.2 Gen 2x2Type-C接口、2.5G有線網口、Wi-Fi 6E無線天線接口、BIOS一鍵升級和恢復按鈕以及音頻輸出接口。

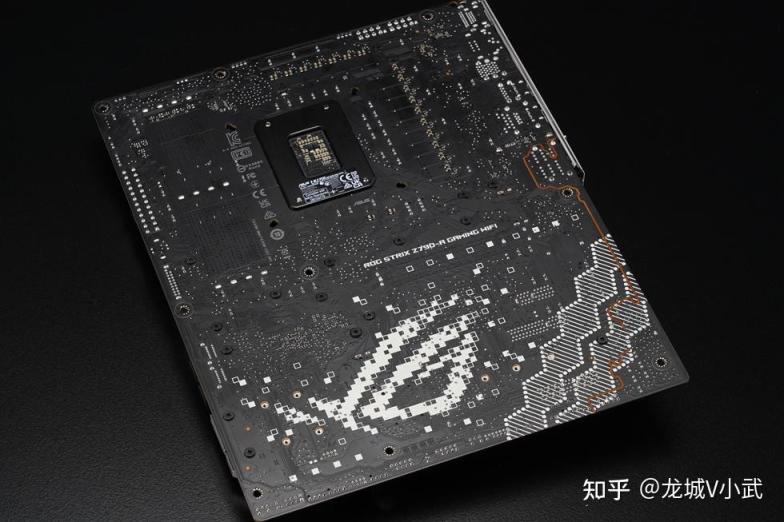

主板背部非常規整，還有像素元素的敗家之眼LOGO點綴。

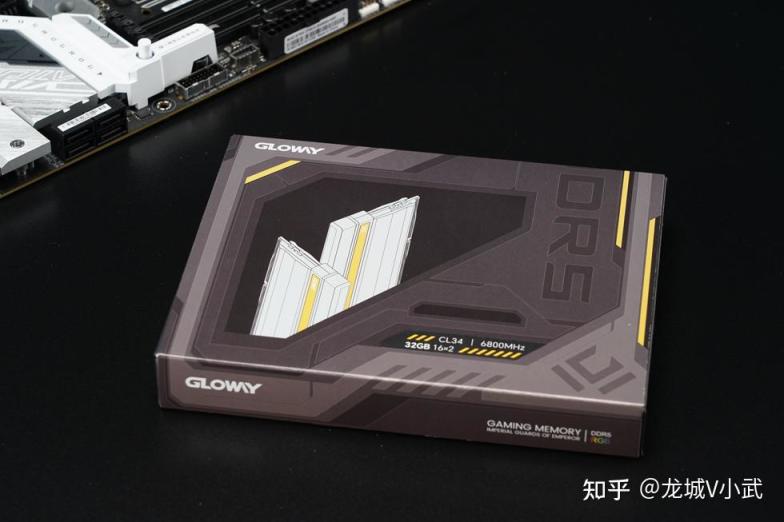

內存使用的是光威（Gloway）神策 DDR5 RGB 6800 皓月白內存，外包裝精緻厚重，這款內存屬於光威的旗艦神策系列。

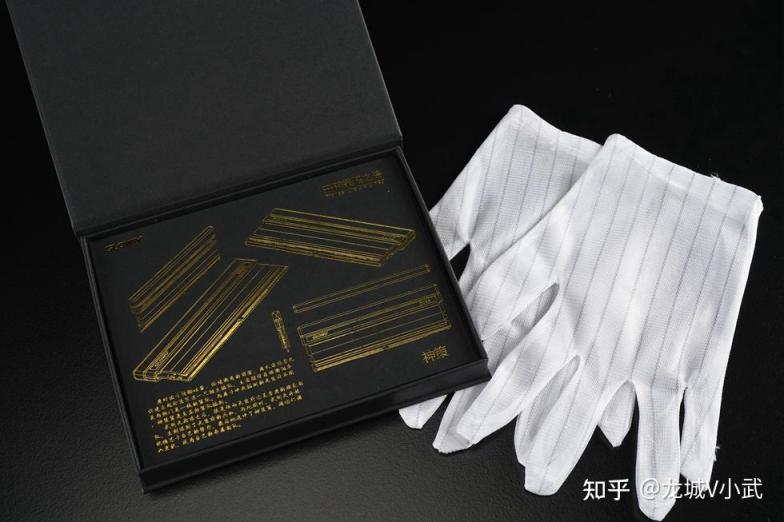

打開包裝內部還附帶了一雙白色的防靜電手套，在裝機過程中避免靜電對心愛的電腦硬件造成不必要的傷害，黑底燙金的內存介紹卡充滿高級感。

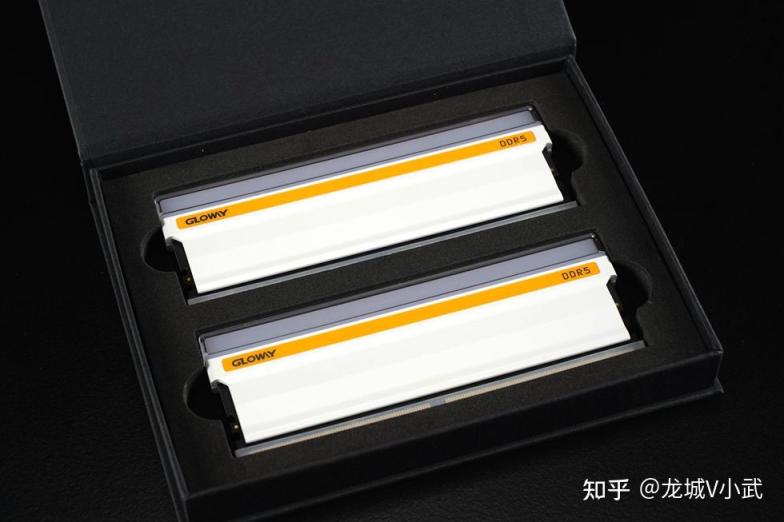

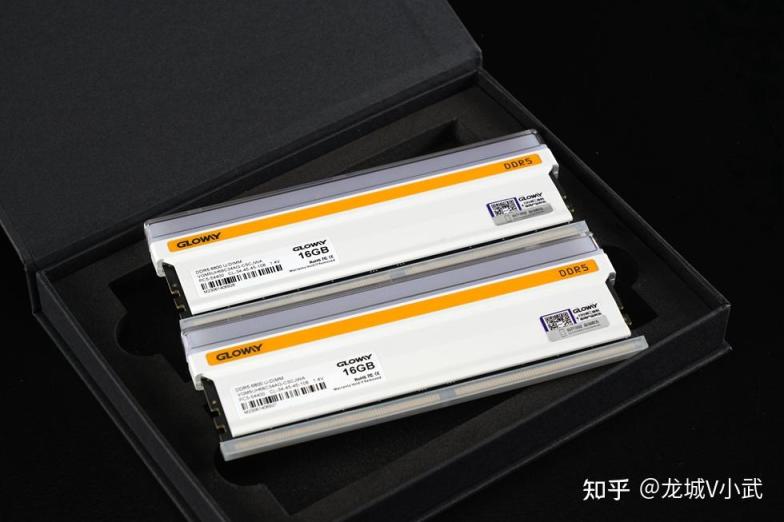

內部包裝猶如首飾盒的設計，兩條白色內存緊緊內嵌在黑色的泡沫棉中，內存金手指也有相應的保護套。神策內存採用了全金屬散熱馬甲，馬甲表面陶瓷白金屬烤漆，手感細膩質感十足，10層PCB結構，內部採用銅均熱板外加高性能矽硅脂散熱膠，出衆的散熱性能即便在高頻滿載狀態下也能確保其穩定運行。

內存背部銘牌貼紙標註了內存的具體信息：內存頻率6800MHz，時序爲C34-45-45-108，電壓爲1.4V，單條容量16GB。神策系列內存選用了海力士 A-Die 顆粒，在主板、處理器和其他硬件適配的情況下，可以低時序超頻至更高頻率。內存還板載 PMIC 加強版電源管理芯片，實現更穩定的電源負載，拒絕鎖電壓。同時，顆粒加入 ON-die ECC 提供自動糾錯能力讓內存運行更穩定可靠，減輕 CPU 負擔。

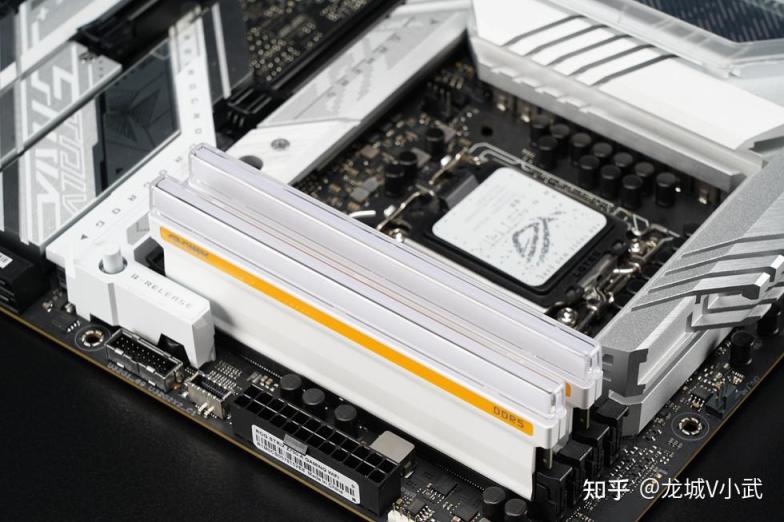

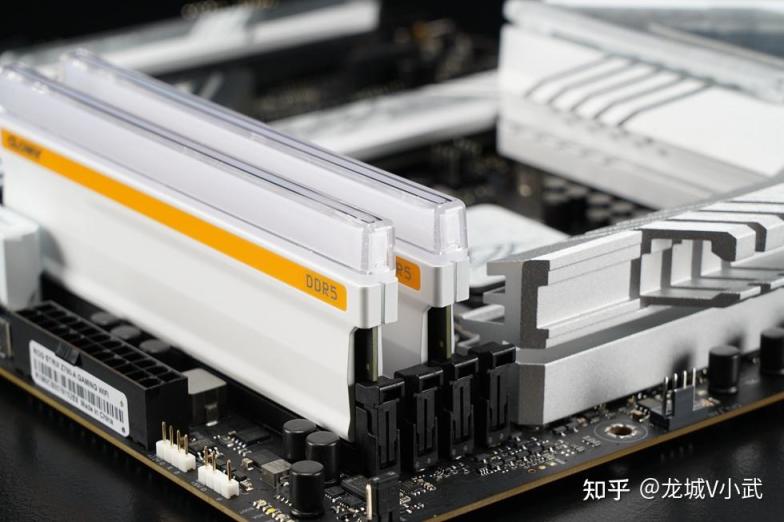

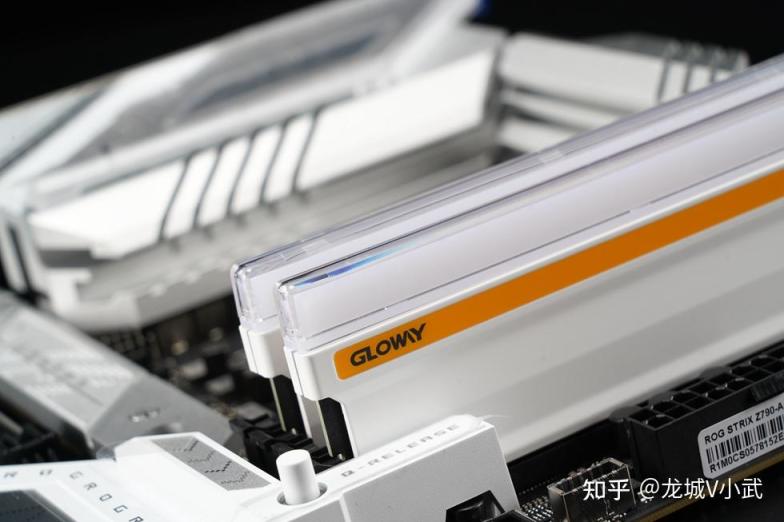

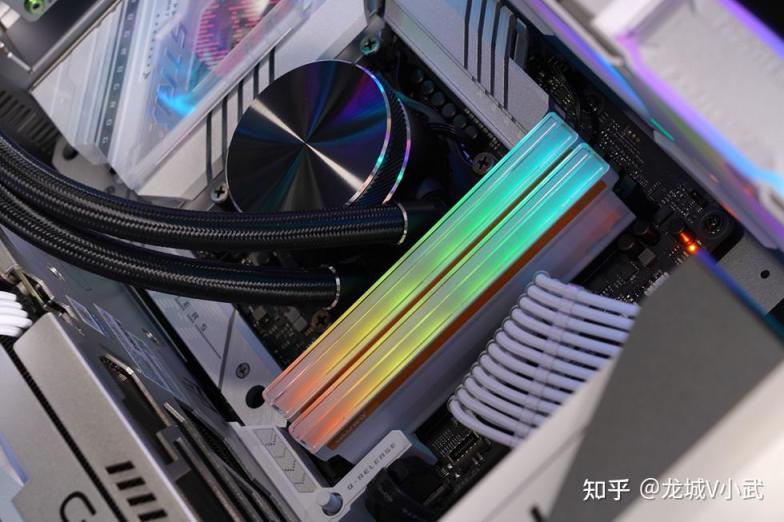

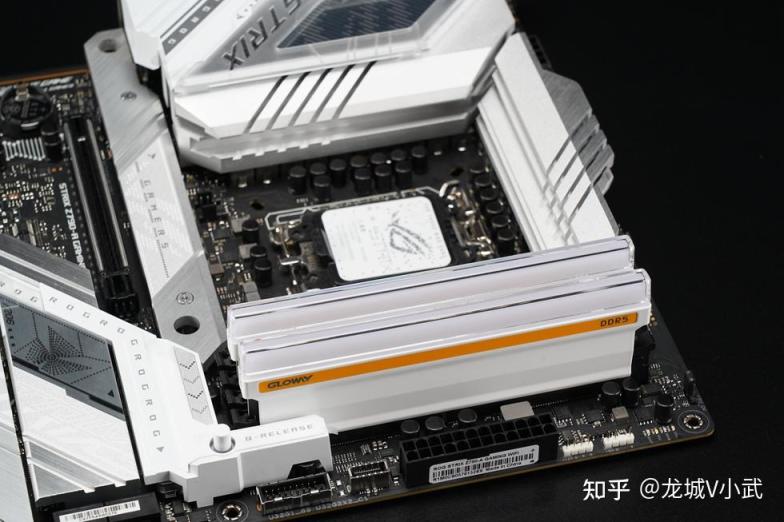

內存上機效果，內存頂部採用了高透的亞克力材質結合導光條設計，內置1680萬色 ARGB燈珠，支持各類主板廠的燈效控制，可以實現神光同步。

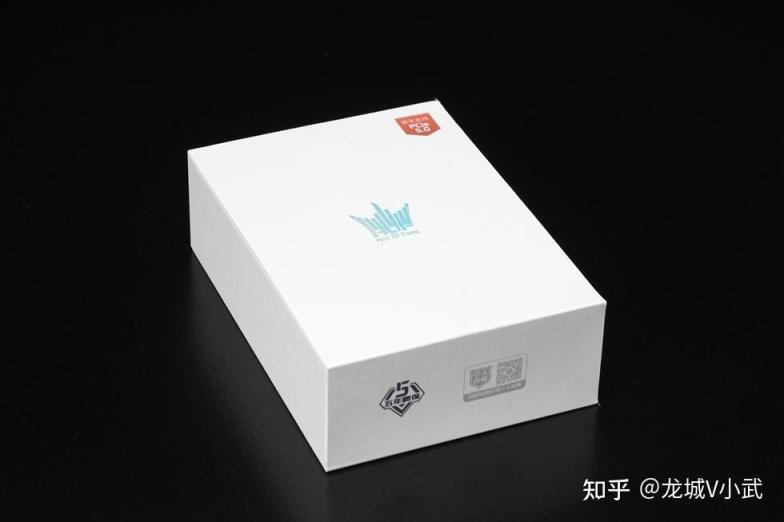

固定硬盤則是來自影馳的最新旗艦-HOF EXTREME 50 2TB，包裝延續了名人堂系列的外觀設計，包裝盒右上角紅底白字標明這款固態硬盤原生支持PCIe 5.0標準。

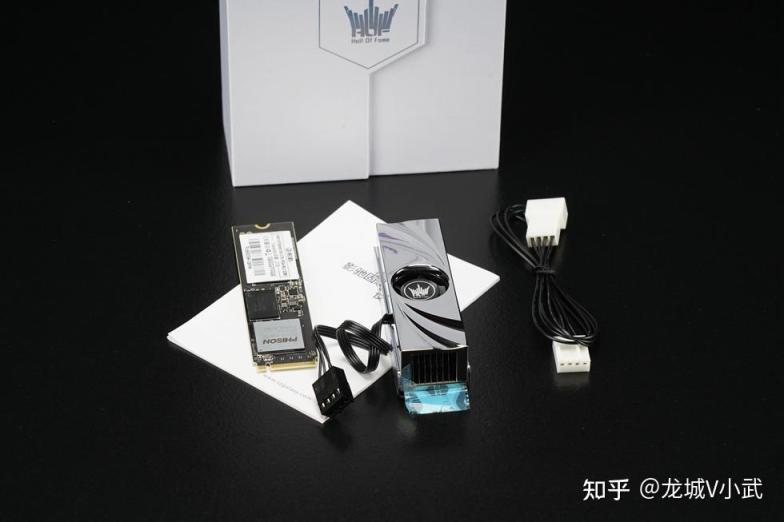

衆所周知PCIe 5.0既有強悍的性能加持，功耗也不可小覷，附件中單獨配有單獨的散熱馬甲，電鍍銀的外殼顯得未來感十足，外殼下是大面積的純銅散熱鰭片外加單獨小風扇，大大增強了散熱的性能。

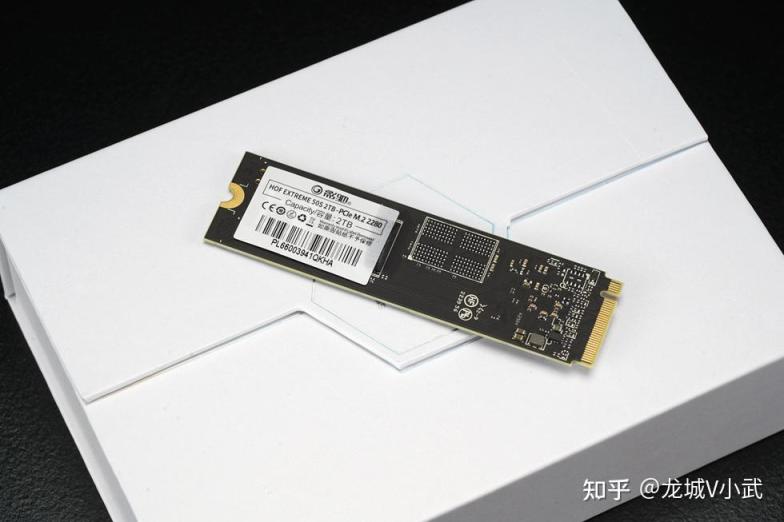

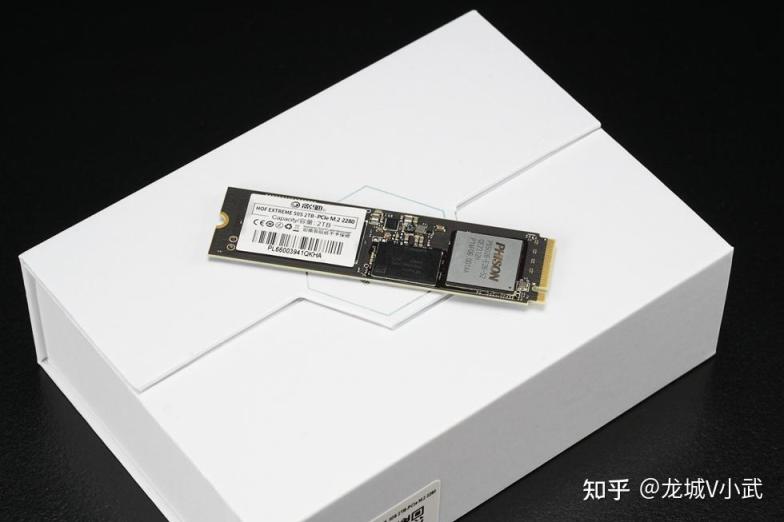

影馳HOF EXTREME 50固態硬盤採用純黑色的PCB，標準的2280規格，主控採用的是羣聯的PS5026-E26，這也是羣聯旗下首款支持PCIe 5.0的主控，這款芯片支持PCIe 5.0×4通道，同時搭載了第5代LDPC & ECC錯誤校正機制，在理論性能方面能提供12000/10000 MB/s連續讀寫速度；緩存芯片則是來自SK海力士的4GB LPDDR4緩存，型號是H9HCNNNCPUMLXRNEE，其頻率可達4266MHz；閃存顆粒採用的是美光首款3D TLC NAND，層數也是達到了驚人的232層，封裝型號爲2022NV066，單片512G，一共四片組成總容量2TB的雙面硬盤。另外也得益於超高的密度，這一代產品相比上代，在讀取和寫入性能上也是大幅提升, 閃存接口帶寬高達2.4 GB/s，可滿足PCIe 5.0固態硬盤對高帶寬的需求。

背面還有兩顆NAND閃存芯片，雙面共4顆，組成這款2TB的超大容量硬盤。另外背面還留下了一個緩存焊盤，但正面的單顆4GB LPDDR4緩存相信應該是夠用的。

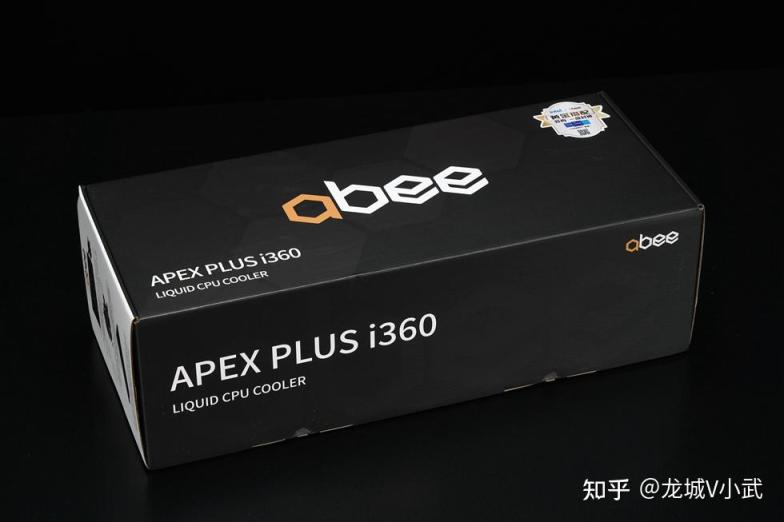

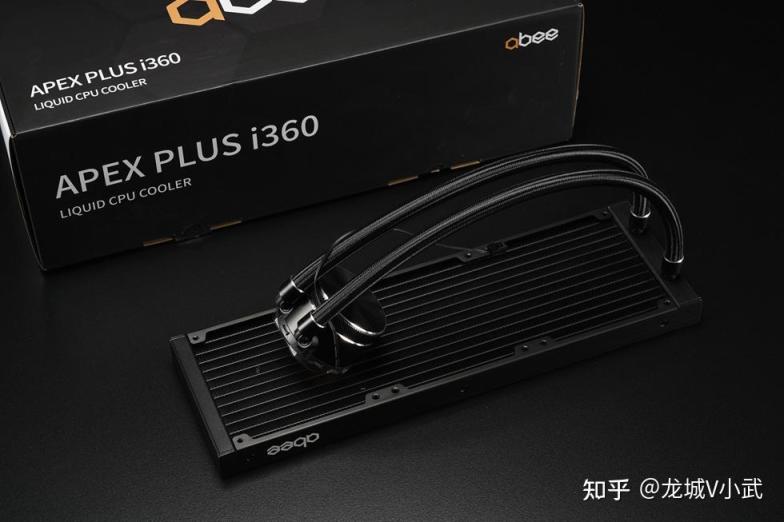

散熱器使用的是Abee Apex Plus i360，搭配自家的機箱水冷管長度更加兼容。

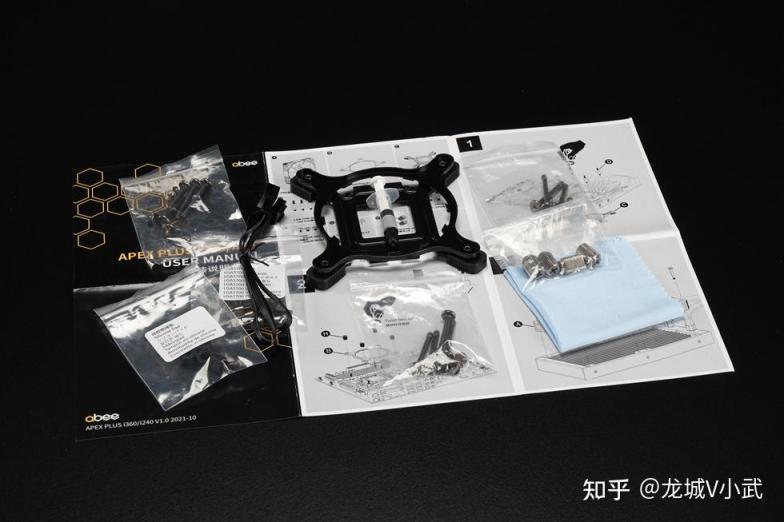

附件一覽，APEX Plus i360是專門爲第12代酷睿處理器LGA 1700平臺開發的，因此其並不包含LGA 115x/1200以及AM4等其它現有平臺的扣具。

散熱器本體，簡約的設計語言，整體使用了大量鋁CNC工藝，黑色主色調中透着一種高級感。

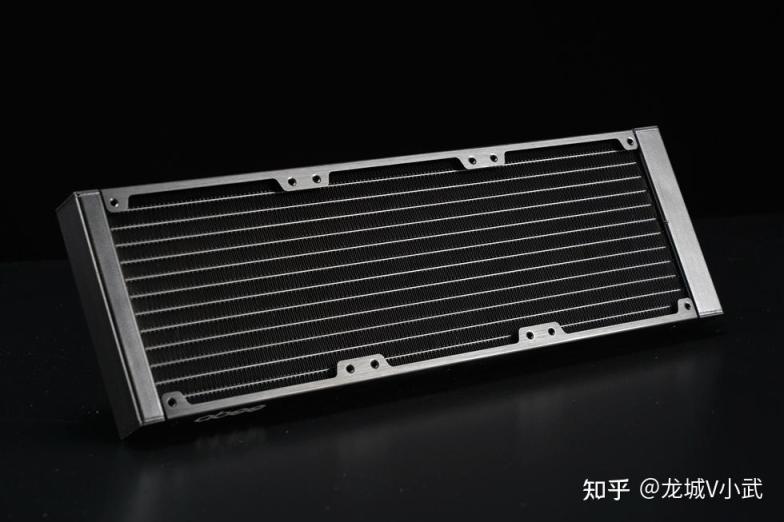

冷排的外框同樣採用了鋁質拉絲工藝處理，質感非常棒。

冷排尺寸爲：394x121x27mm，鰭片採用的是方波型折彎，相比常規冷排鰭片密度更大導熱效率更高。

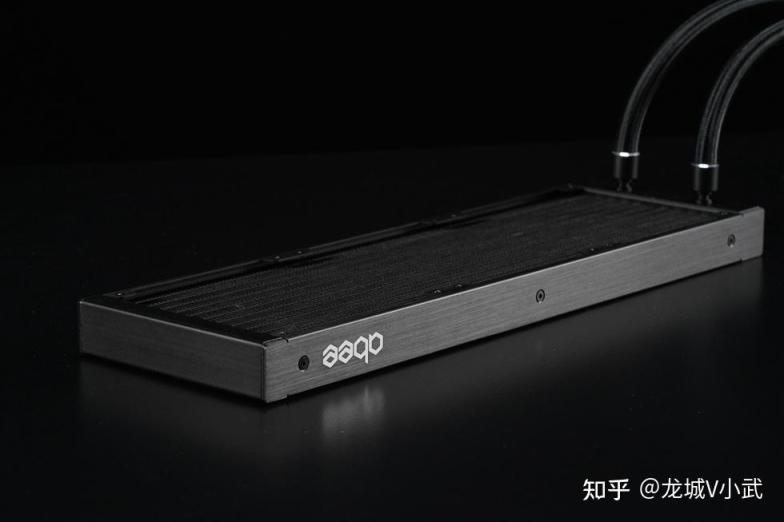

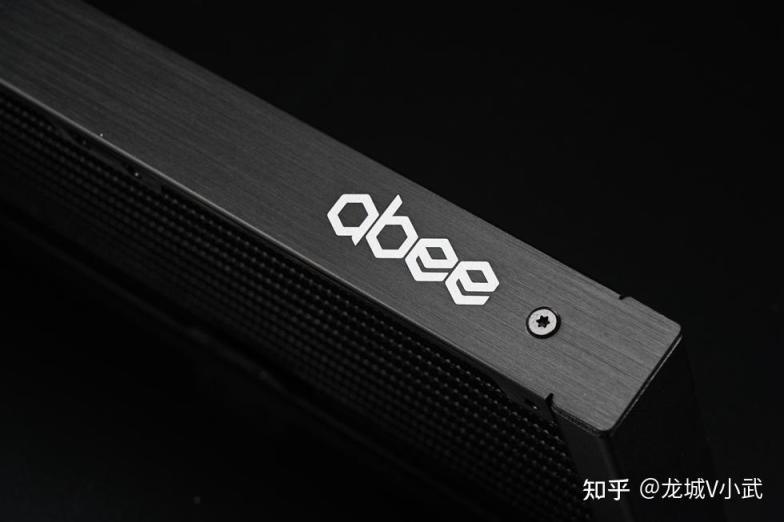

位於冷排側面尾部還有abee的品牌Logo。

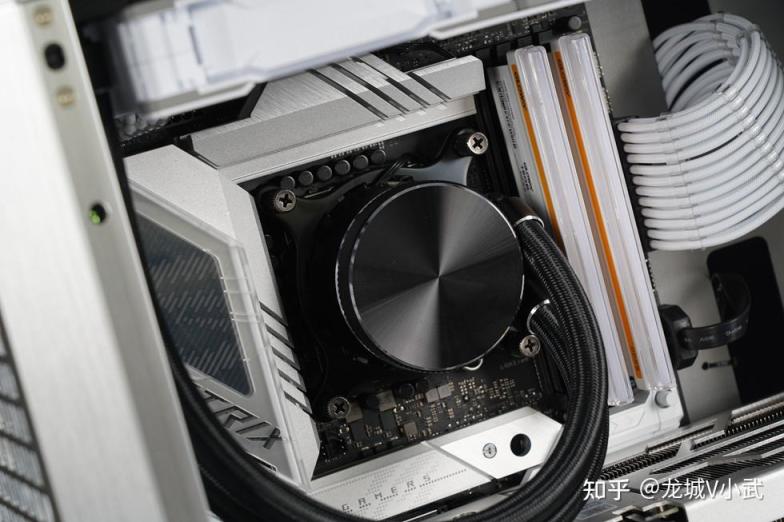

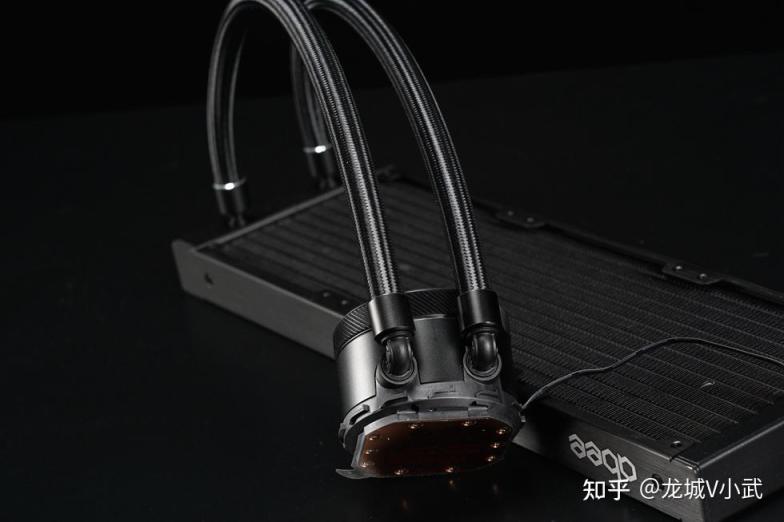

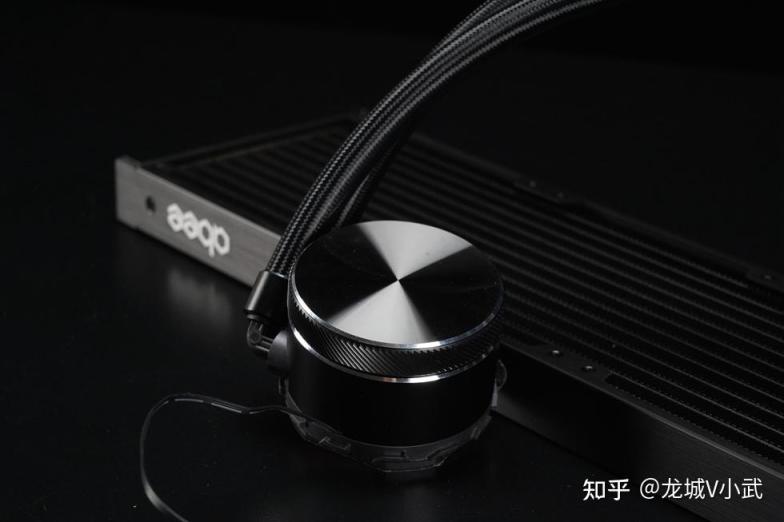

冷頭使用了精湛的鋁CNC工藝打造，頂蓋爲潛水腕錶相同的單向旋轉式設計，內部帶有24波段的阻尼彈簧，可以實現360度轉動。冷頭內部的微水道採用了172片0.2mm間距的鰭片外加高性能氧化鋯陶瓷水泵，水泵轉速爲3200±10，噪音25db（A）。

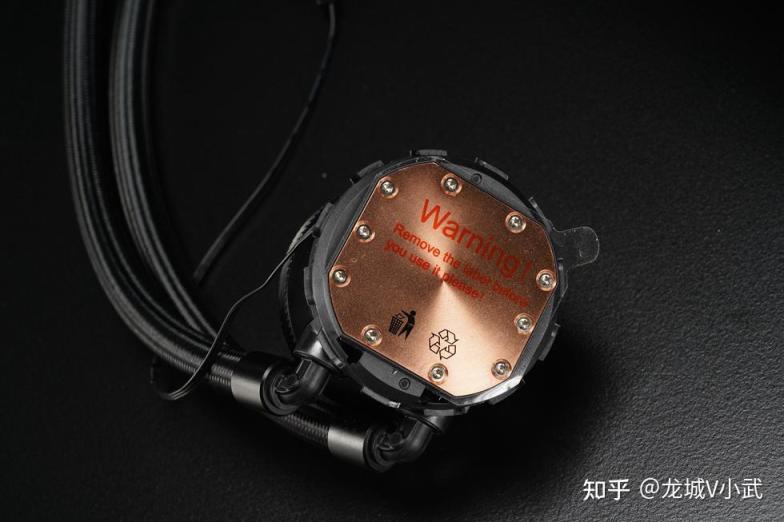

加大的純銅底座，接觸面積更廣，導熱效率更佳。

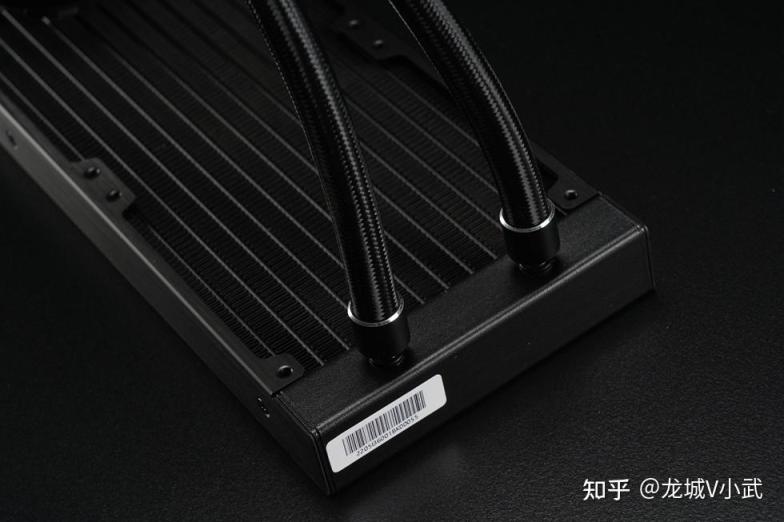

水冷管採用尼龍編織材質包裹，冷排進出水管連接處均有鋁製保護套保護。

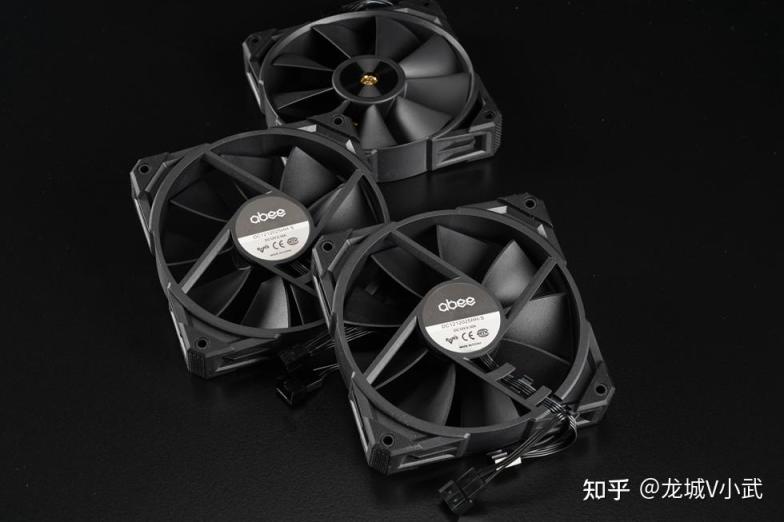

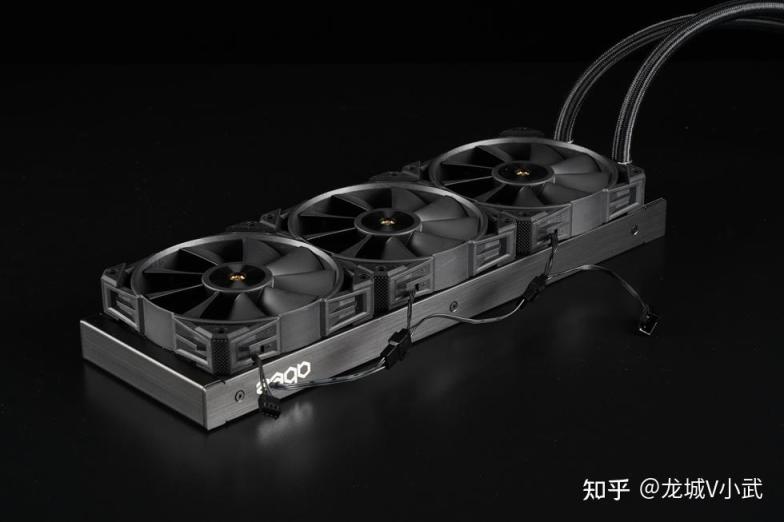

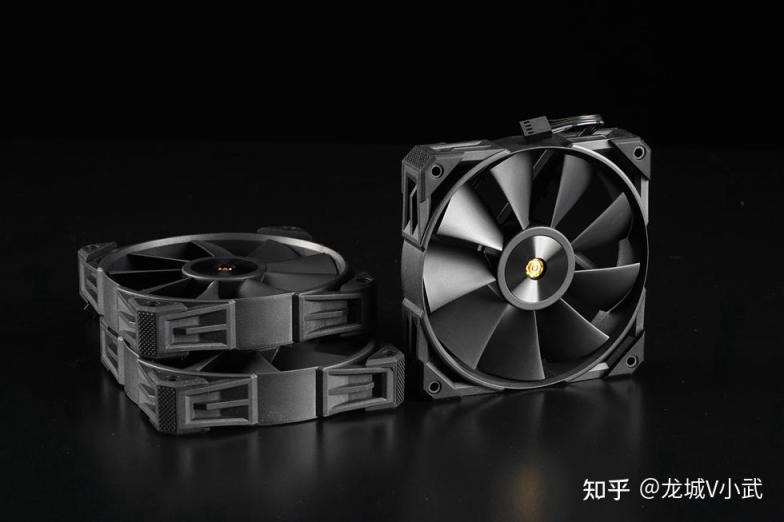

散熱器自帶了三枚abee自行開發的12025規格風扇，採用的是雙滾珠軸承，平均無故障時間是20萬小時，可以提供最大69.5CFM的風量與3.2mm水柱的風壓，支持PWM調速，可提供500RPM至1800RPM±10%的調速範圍，最大噪音爲32.8分貝，在效能與靜音之間有較好的平衡。

風扇之間支持相互串聯連接，省去理線的麻煩。

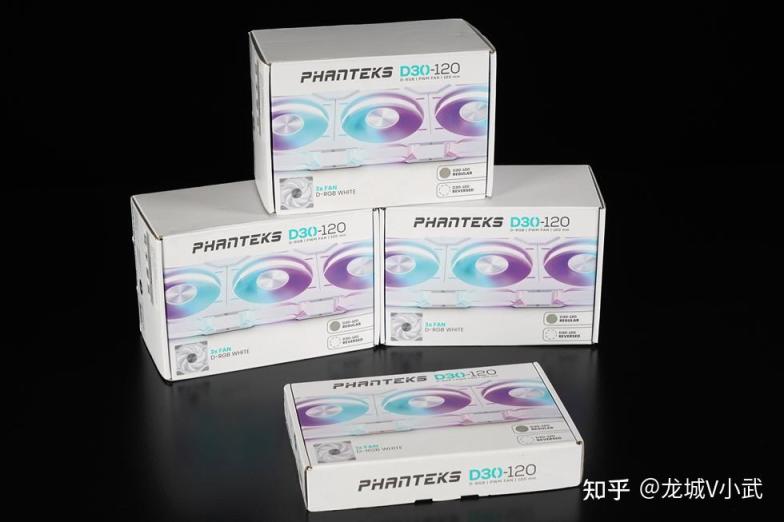

散熱風扇選用的是追風者最新推出的D30 120積木幻彩風扇白色版本，外包裝精緻炫彩。

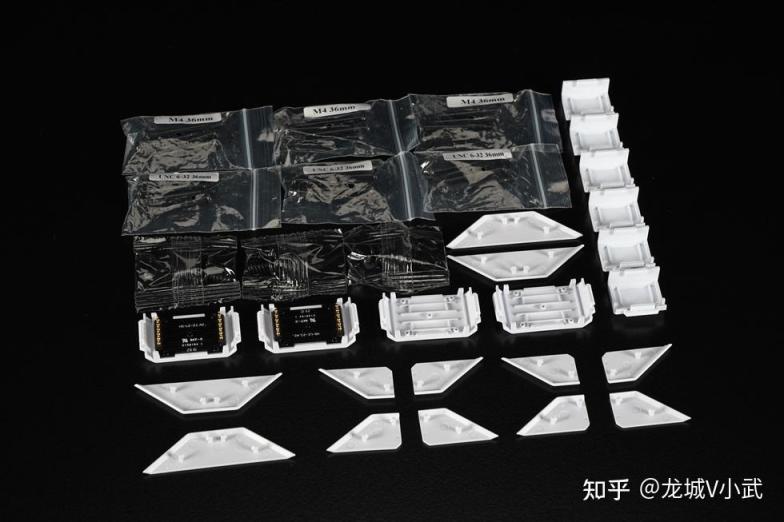

先來看附件，這是我見過附件最多的風扇了，光螺絲就提供了三種，36mm牙長的M3\M4各三包以及普通固定的短螺絲3包，然後是6個角蓋、4個鏈接橋、各類螺絲孔蓋12個。

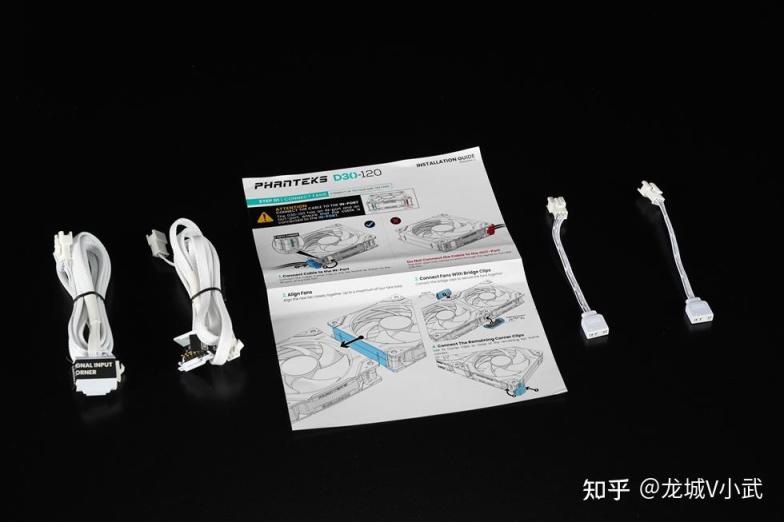

線材方面提供了2條5V 轉接線以及2條4Pin供電線。

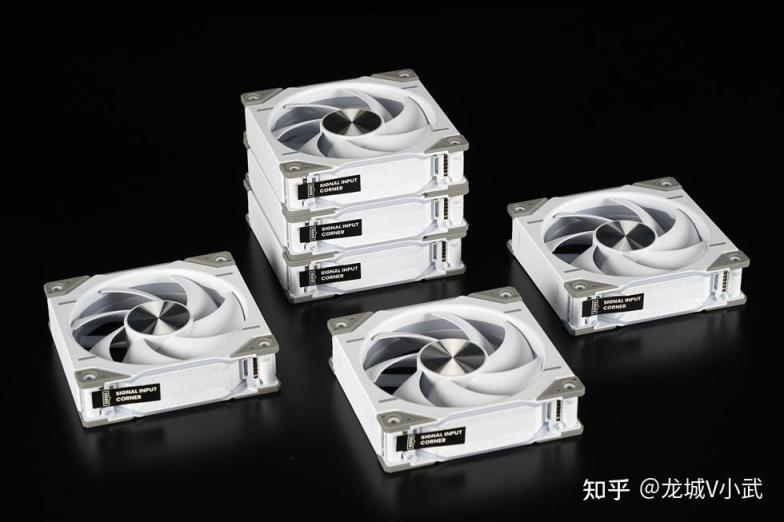

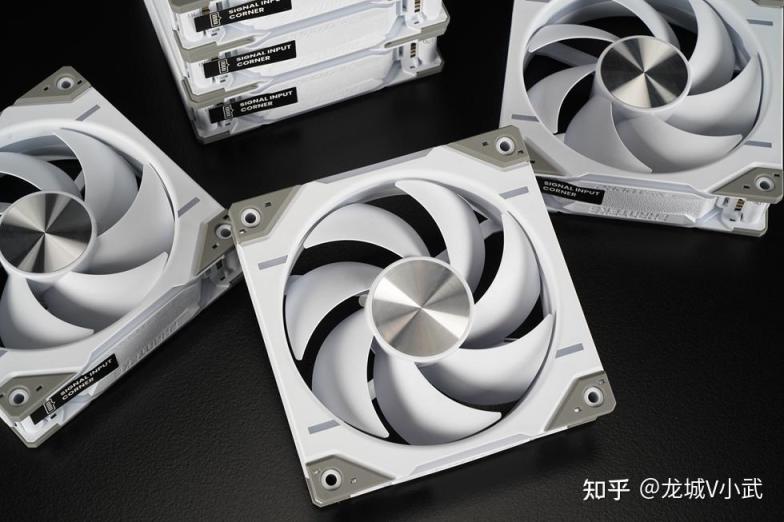

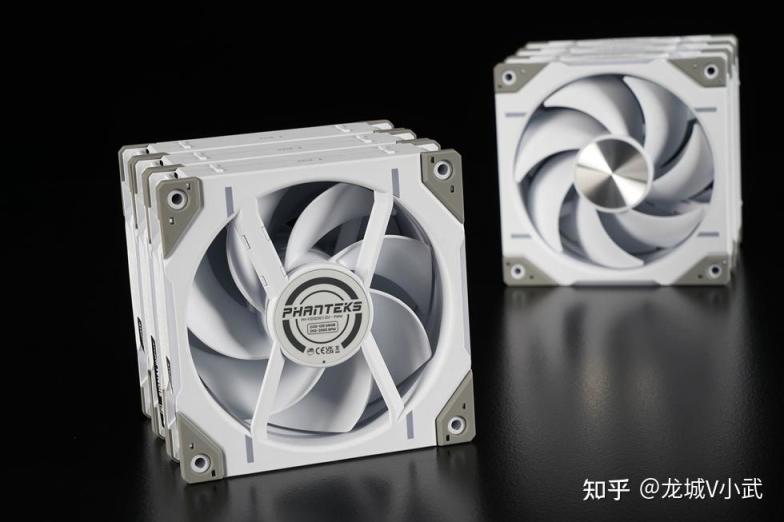

D30風扇本體，這款風扇以自家 T30 外觀設計爲基調，延續 T30 的 30mm 厚度大傾角葉片設計，帶來更強的空氣壓力，保持更好的排風效果，增加 ARGB 元素，無線拼裝安裝模式，風扇更加絢麗美觀。

黑框白扇葉，扇葉沒有 RGB 燈效，只有邊框和正面邊緣具備 ARGB 燈效，採用較寬的扇葉設計，帶來更好的散熱性能。風扇正面中心同心圓金屬紋理。四周配備 8 個減震膠墊設計，吸收機箱震動能量，減少噪音，消除共振產生的不規律噪音。

風扇背部。採用 FDB 液壓軸承，密封結構，經久耐用，無需添加潤滑免維護，減少摩擦降低噪音，常溫 MTBF：50000 小時。性能方面，風量：64.3CFM，風壓：3.01mmH2O，轉速：250-2000RPM/Min。

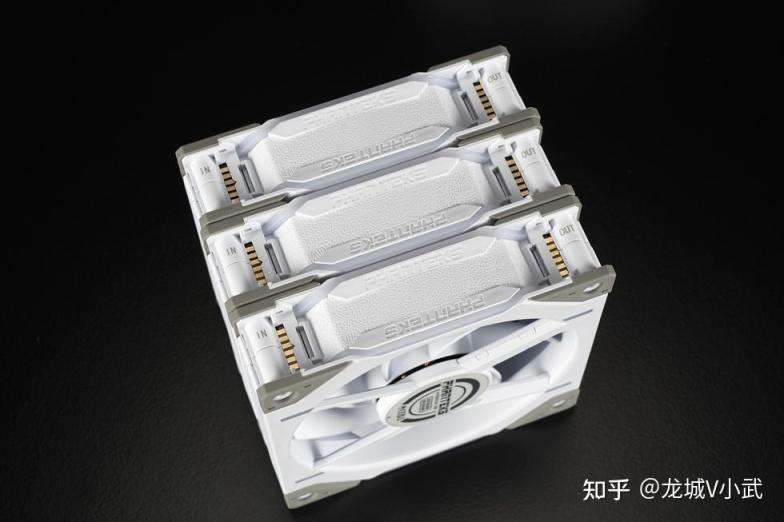

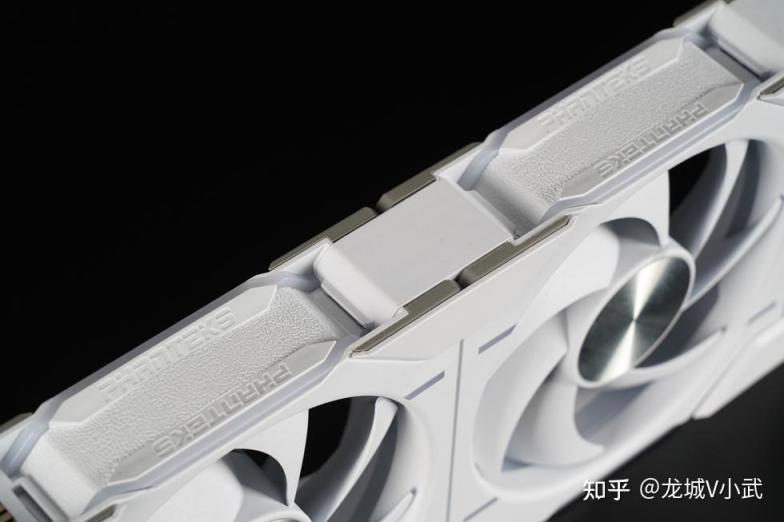

這款風扇採用免線拼接模式，其中一個側面具備金屬觸點，採用橋式連接器連接，另一側無觸點則爲同樣形狀的橋式護蓋連接。

風扇還配備了大量的角式螺絲蓋，起到進一步美化外觀的效果。

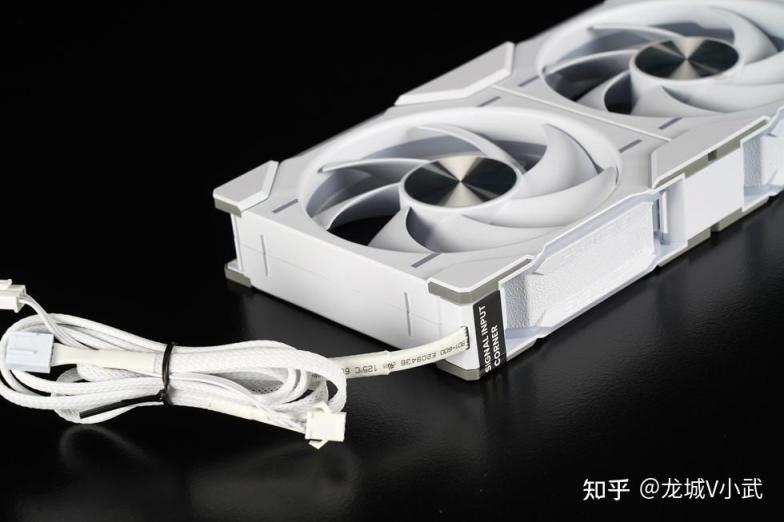

每一組風扇僅需要一根線材即可。線材同樣的卡扣設計。需要注意安裝位置，按照貼紙提示的方向來安裝。

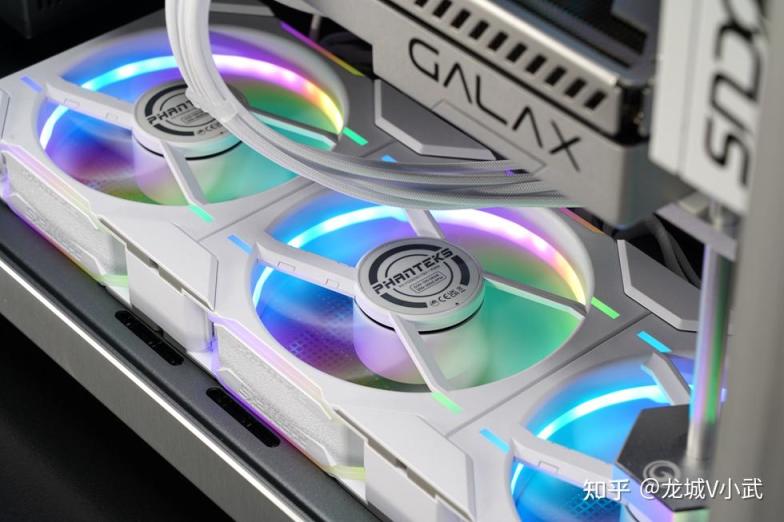

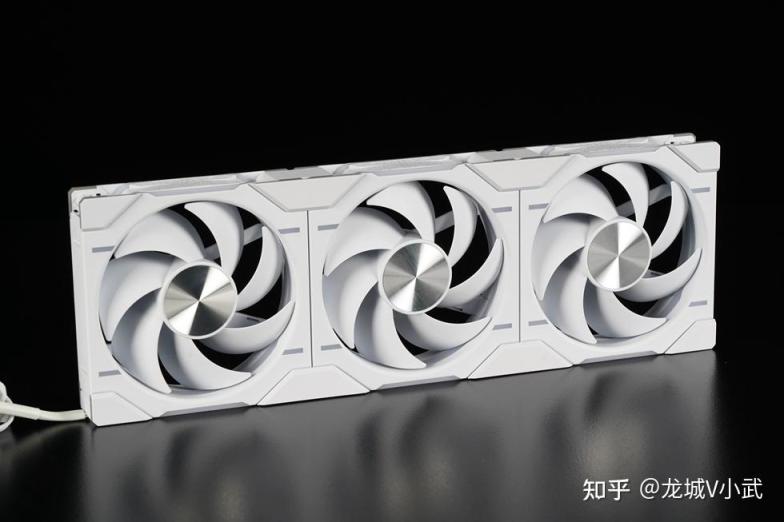

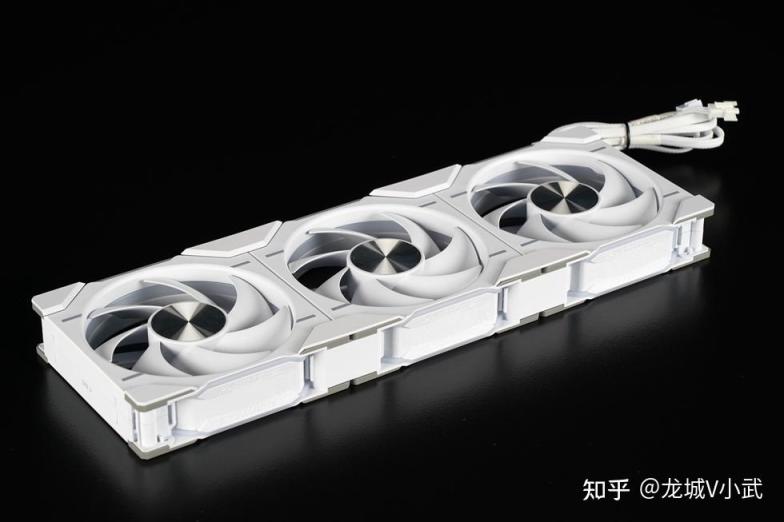

無限拼接後的一體化效果更加美觀簡潔。

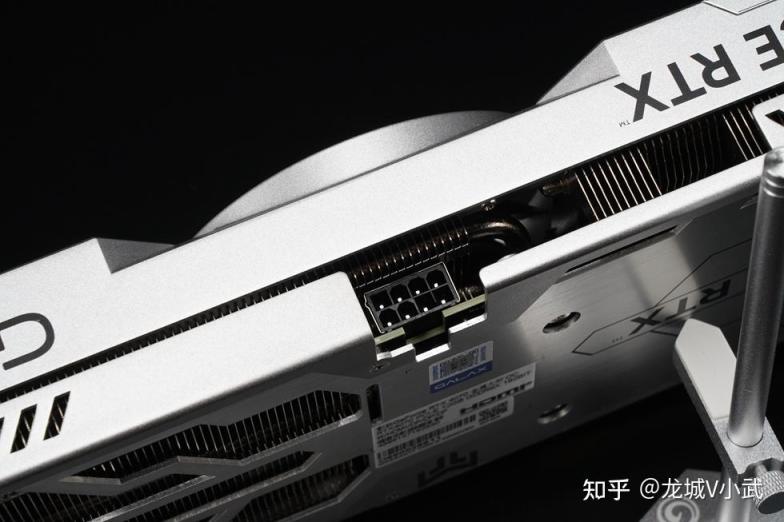

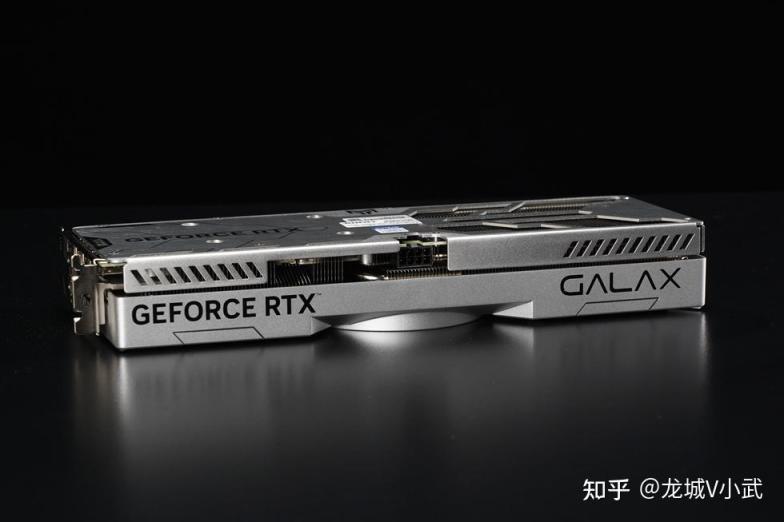

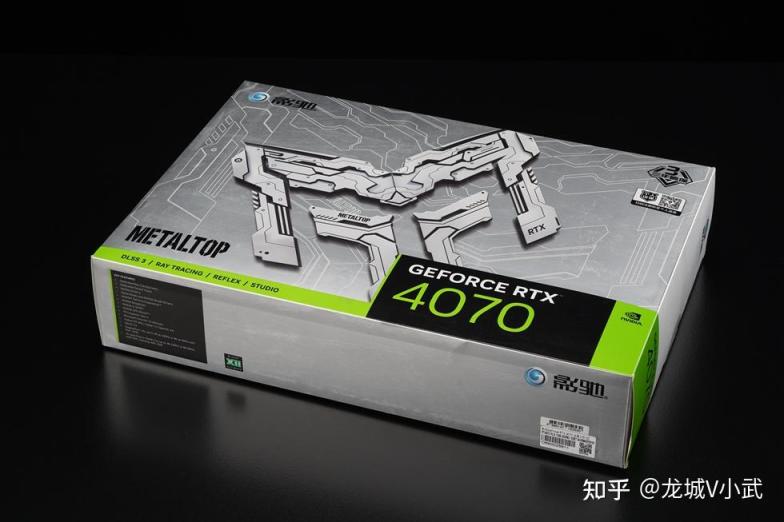

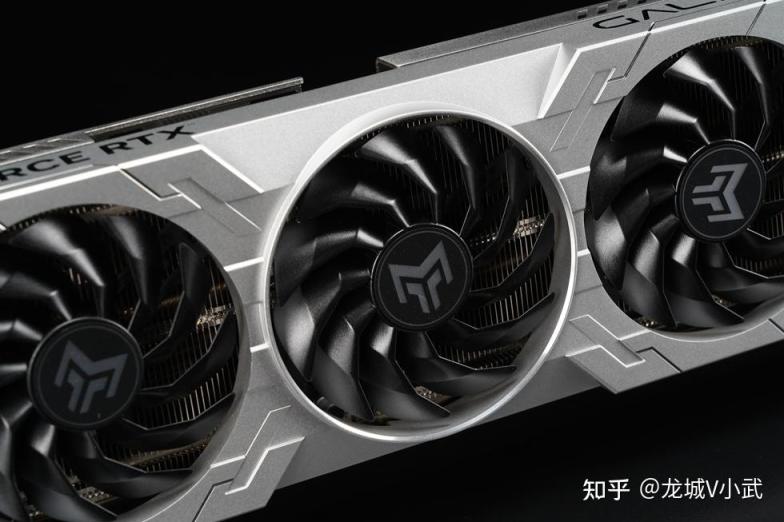

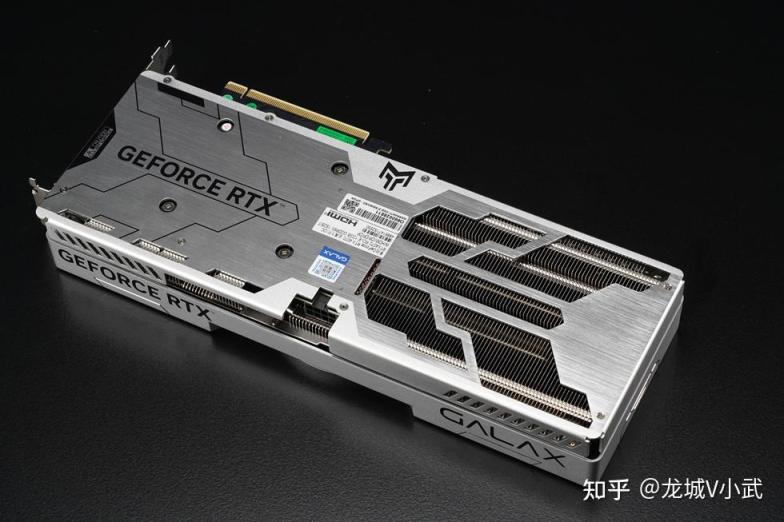

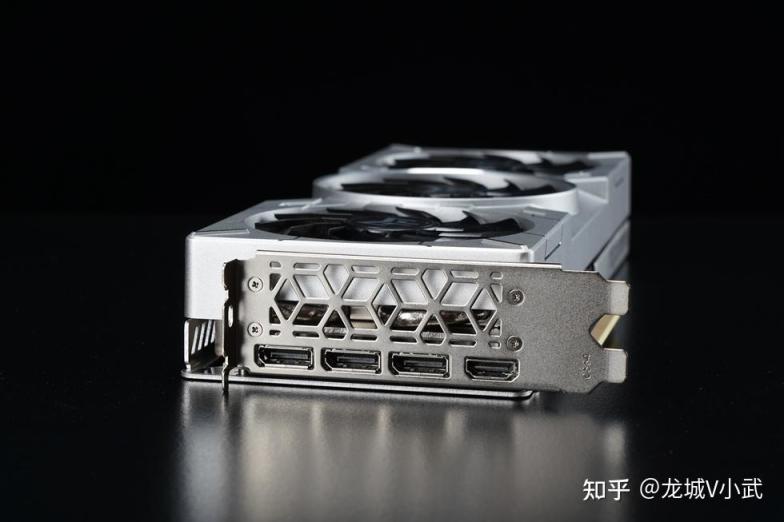

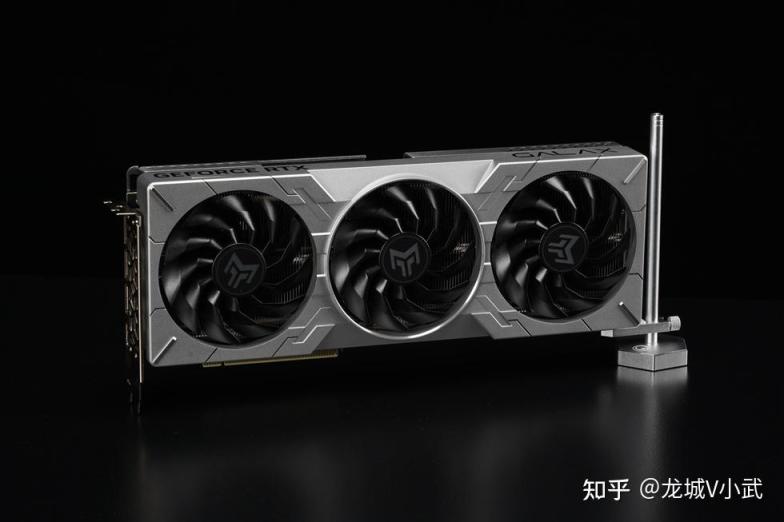

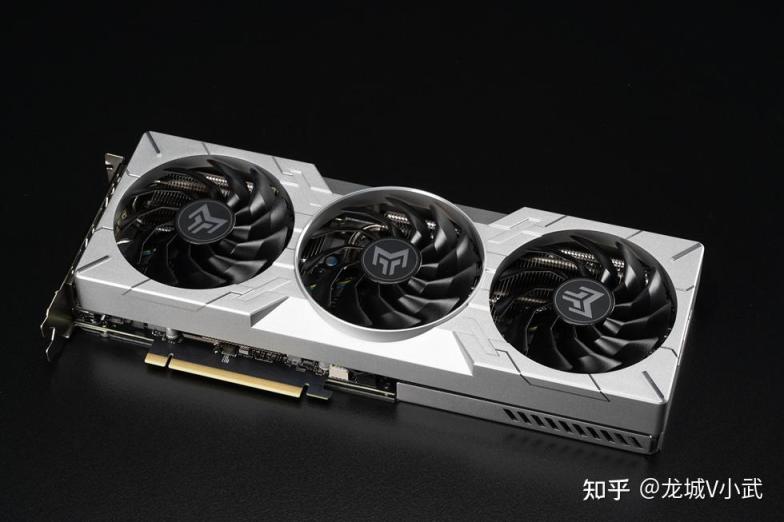

顯卡使用的是影馳的 GeForce RTX 4070金屬大師，新的40系金屬大師顯卡包裝對比上代纖薄了不少，外觀上依然延續了金屬大師系列機械裝甲風格的設計，亮銀配色透着濃濃的金屬質感。

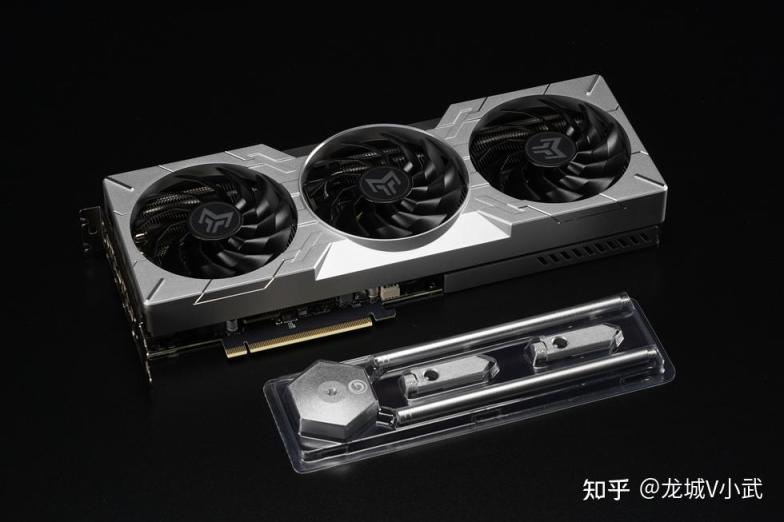

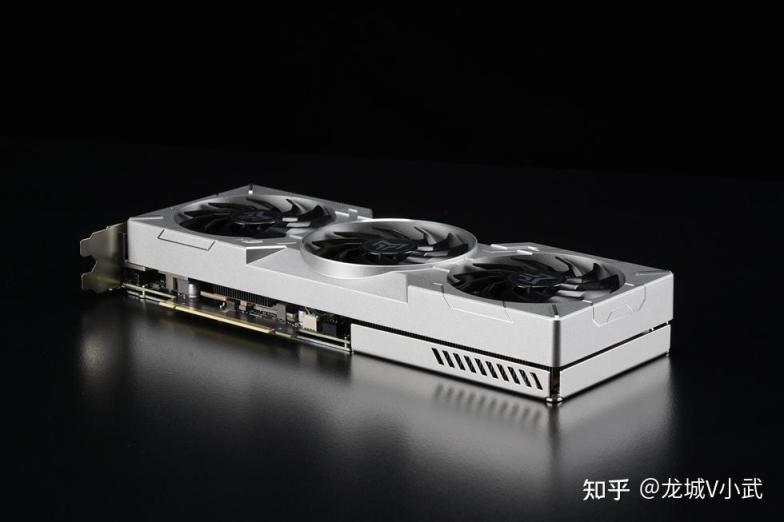

取出顯卡本體，包裝裏面還附贈有一個金屬顯卡支架。

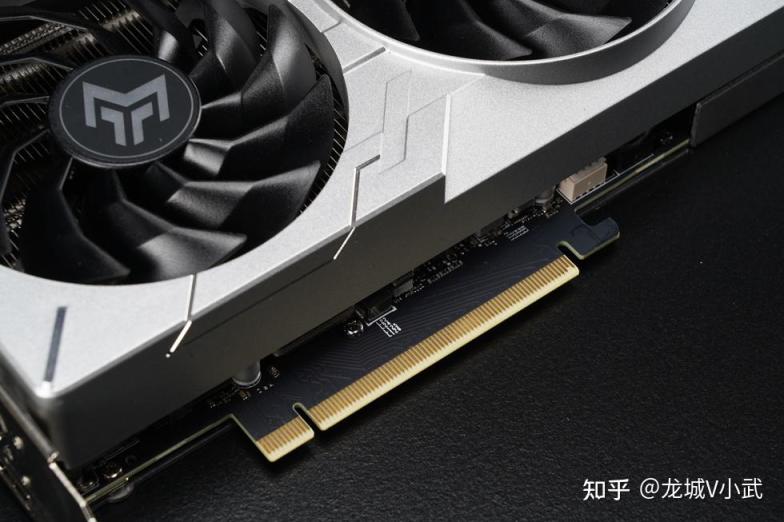

影馳GeForce RTX 4070金屬大師搭載了AD104 GPU核心，全新TSMC 4N工藝，集成了5888 個 CUDA，默認頻率爲1920MHz，Boost頻率爲2565MHz，它的顯存容量爲12GB GDDR6X，位寬 192-bit，顯存頻率 21Gbps，支持光線追蹤/ DLSS 3.0 技術，供電設計使用了8+2相方案，8 層 PCB 設計，安全且兼顧散熱，功耗 215W。
