AM5的终极形态？微星MEG X870E GODLIKE X EDITION超神十周年主板

省流助手：京东7959.01。

一、前言

对于普通的微星主板粉丝来说，可能你对于微星主板的认知还停留在迫击炮、刀锋、暗影等主流的热销主板。但如果你是资深微星主板粉丝的话，那么在你的认知中，有一块主板是绝对的、无争议的王者，那就是GODLIKE超神！

当你拥有了这块主板之后，你所拥有的就不仅仅只是一块主板了，而是拥有了一种追求、一种信仰和一种特殊的认同。尤其是这种特殊的认同，不仅仅是你对微星主板的，更是微星主板对你的，超神俱乐部欢迎你！

而且加入超神俱乐部之后，除了常规的主板终身保修、VIP身份之外，微星的线下活动还会主动邀请你，每次活动中，都会着重介绍，这种双向奔赴的感觉很好。

主板本身没什么好说的，顶级中的顶级，就是好奇微星在一块AM5主板上，会做到多么极致，我们一起来看看这块微星MEG X870E GODLIKE X EDITION超神十周年主板。

二、微星MEG X870E GODLIKE X EDITION超神十周年主板 开箱

▼主板的包装盒超级巨大，正面直接就是主板的型号，和一个硕大的“X”的LOGO，“X”在罗马数字里，代表10，意味着十周年。

▼包装背面，有主板的外观图，详细参数，和一些个性化的硬件。

▼包装盒内部还有一个独立的包装盒，黑色的，正面有GODLIKE和X的字样。

▼内部包装盒采用开合式设计，侧面的磁吸部分，也有经典的X元素。

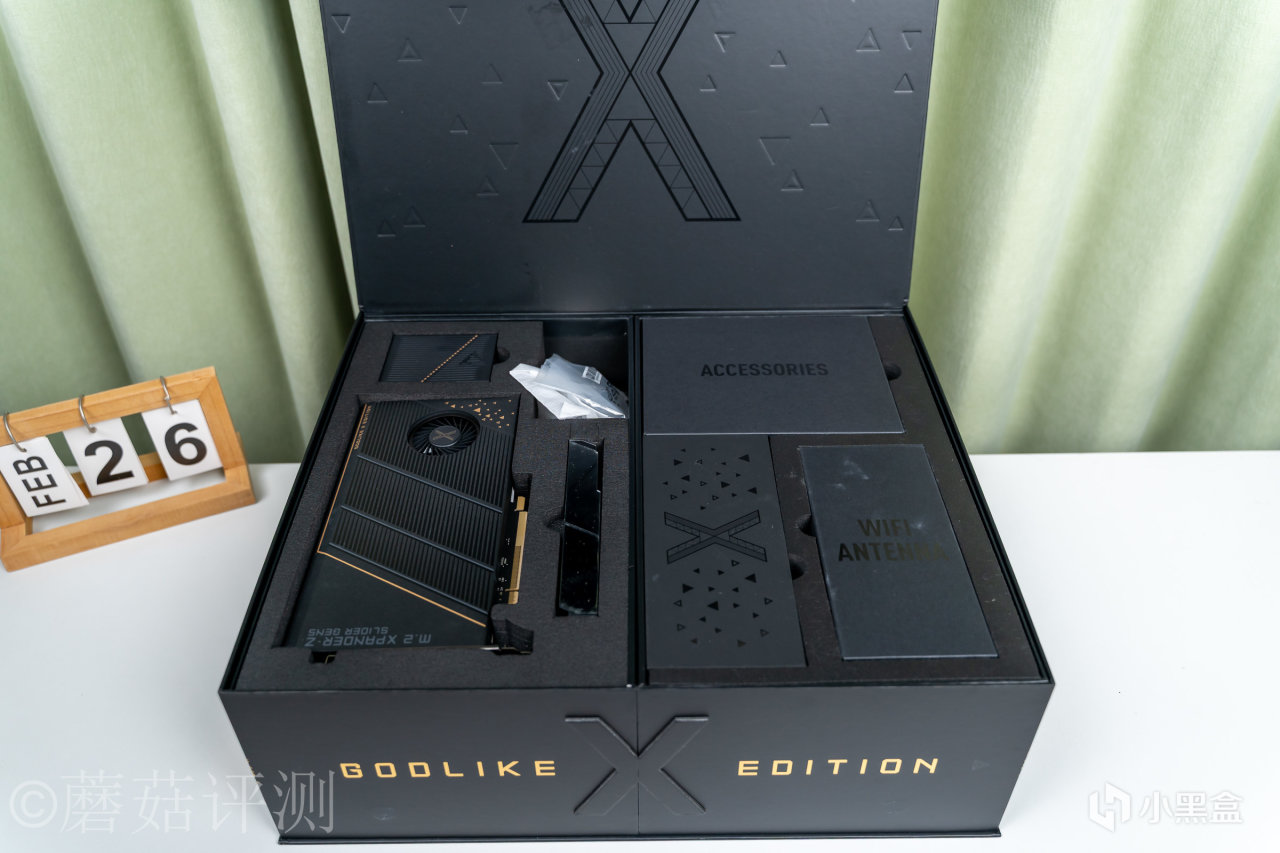

▼打开之后，X元素众多，个性配件和一些其他配件盒，均有独立的位置摆放。

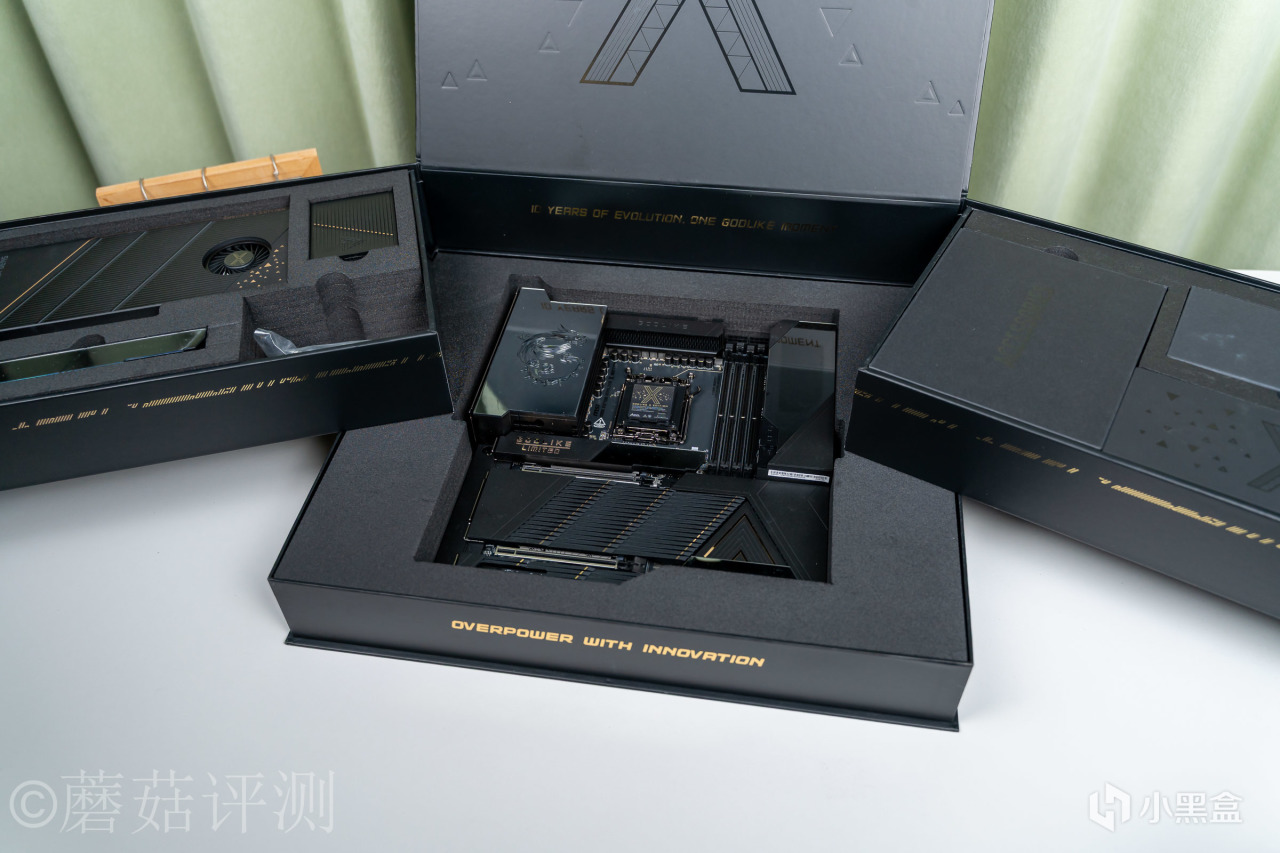

▼配件盒这一层两侧打开，就能露出下面的主板了，这个设计还是第一次见。

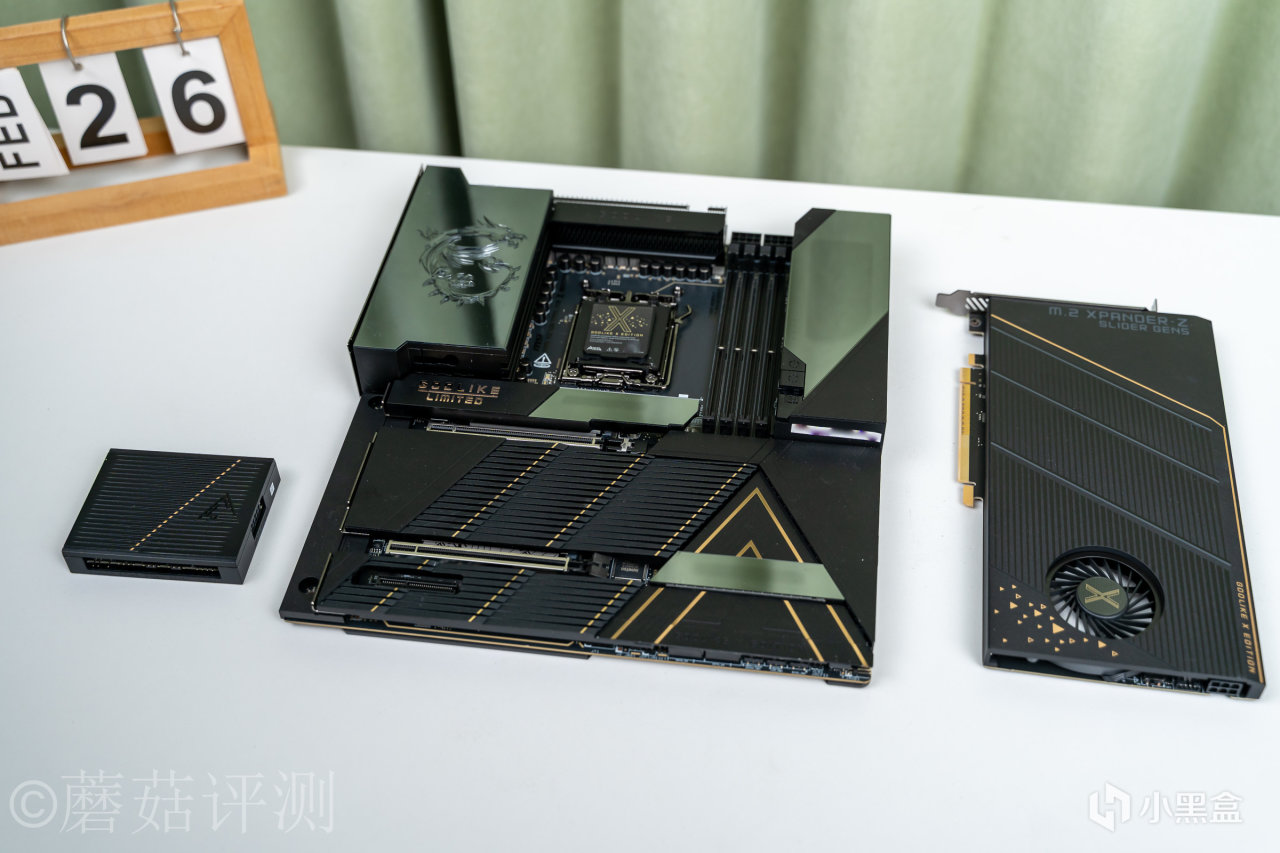

▼配件部分，比较有意思的，一个M2固态硬盘的快拆抽拉盒，还有一个同步风扇转速、灯效的HUB。

三、微星MEG X870E GODLIKE X EDITION超神十周年主板 外观

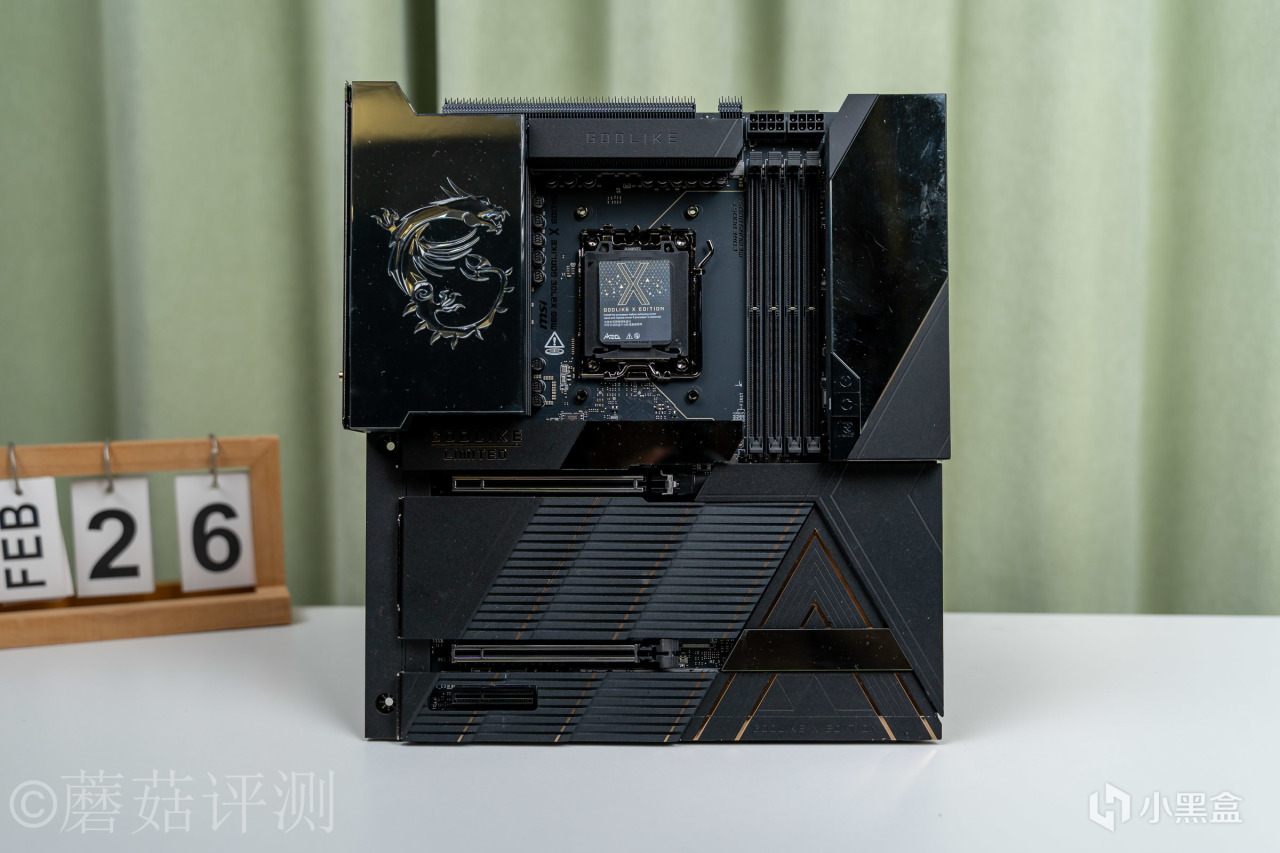

▼主板正面，除了必要的主板插座、PCIe插槽和内存插槽，其余部分均被覆盖。

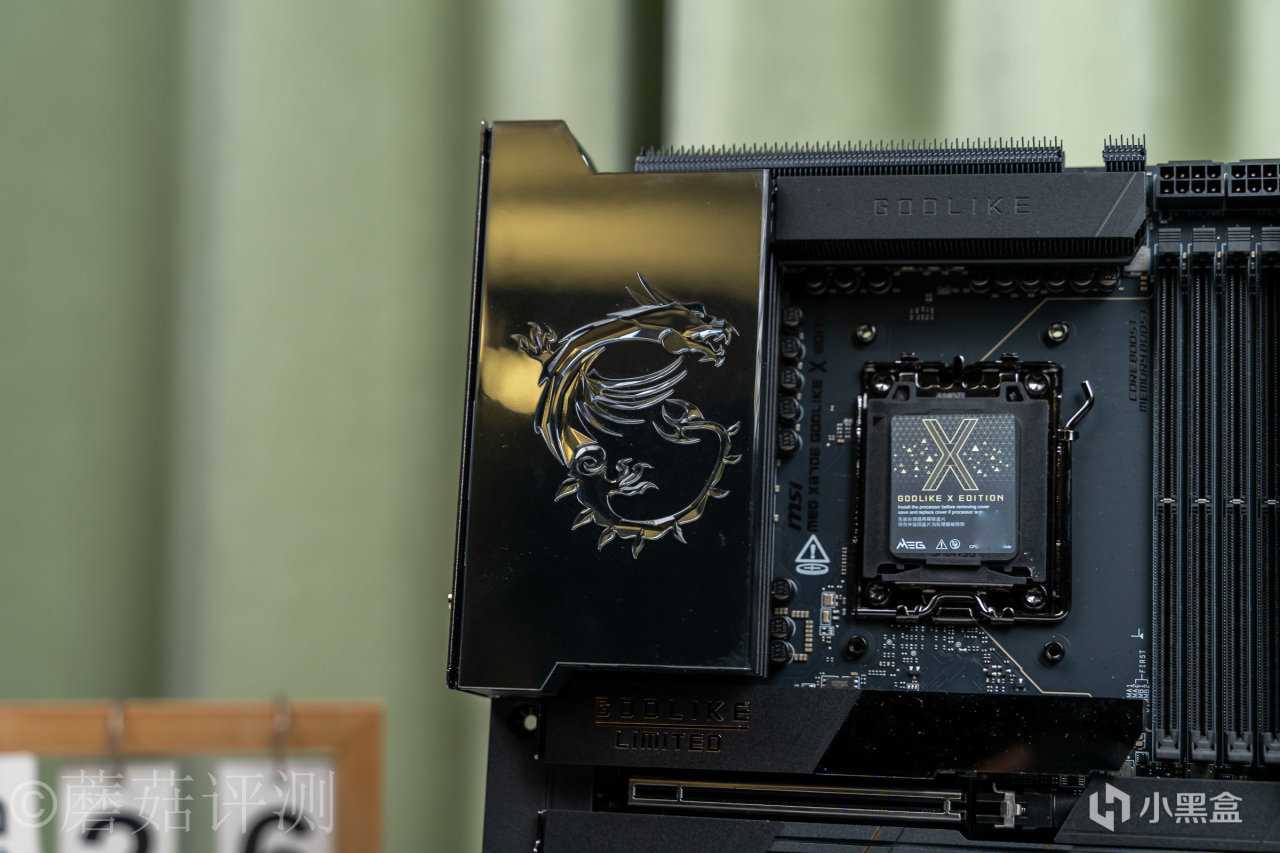

▼主板左侧的供电散热件，表面是一整块的装饰件，中间是经典的微星龙标LOGO，且是立体的，半透明的，配合RGB灯效，颜值很酷炫。

▼主板上侧供电散热件采用散热鳍片设计，表面有GODLIKE的字样。

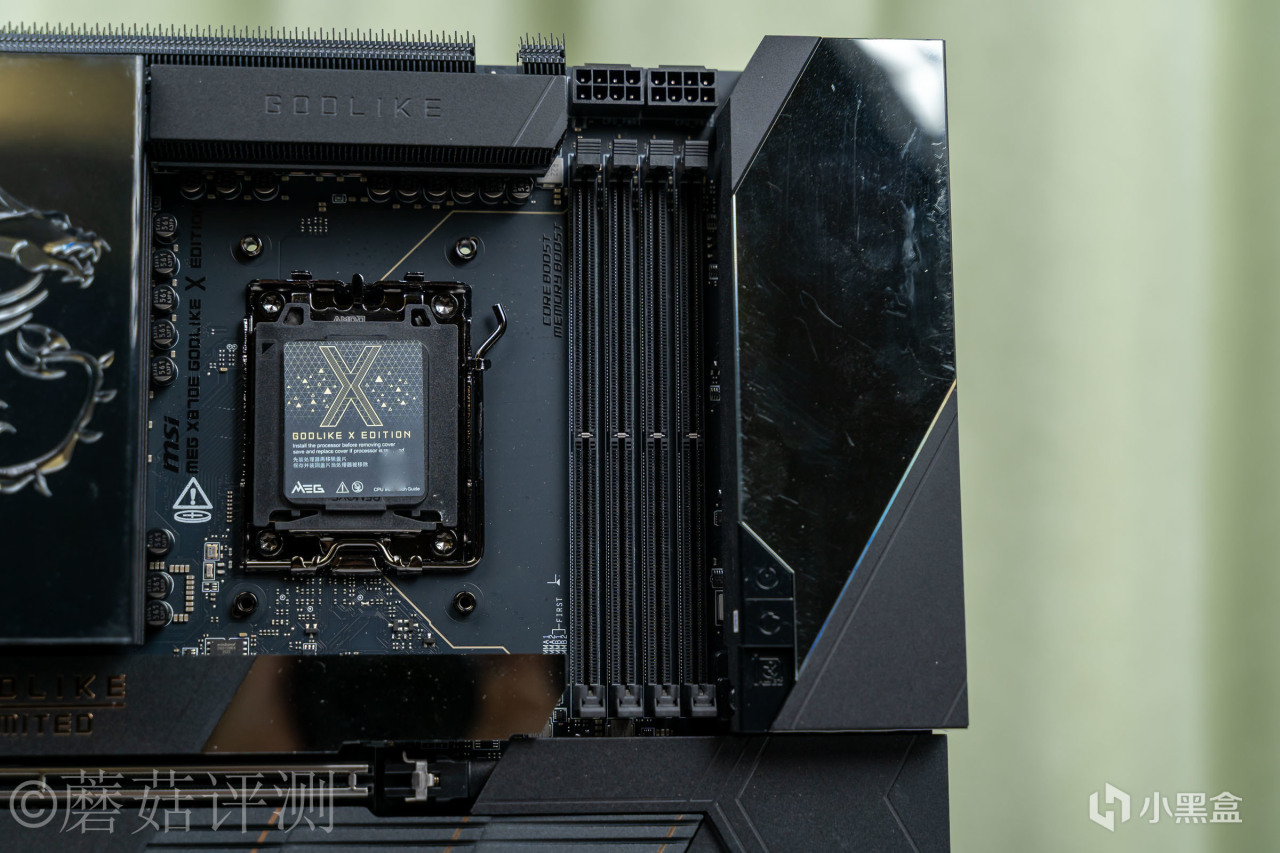

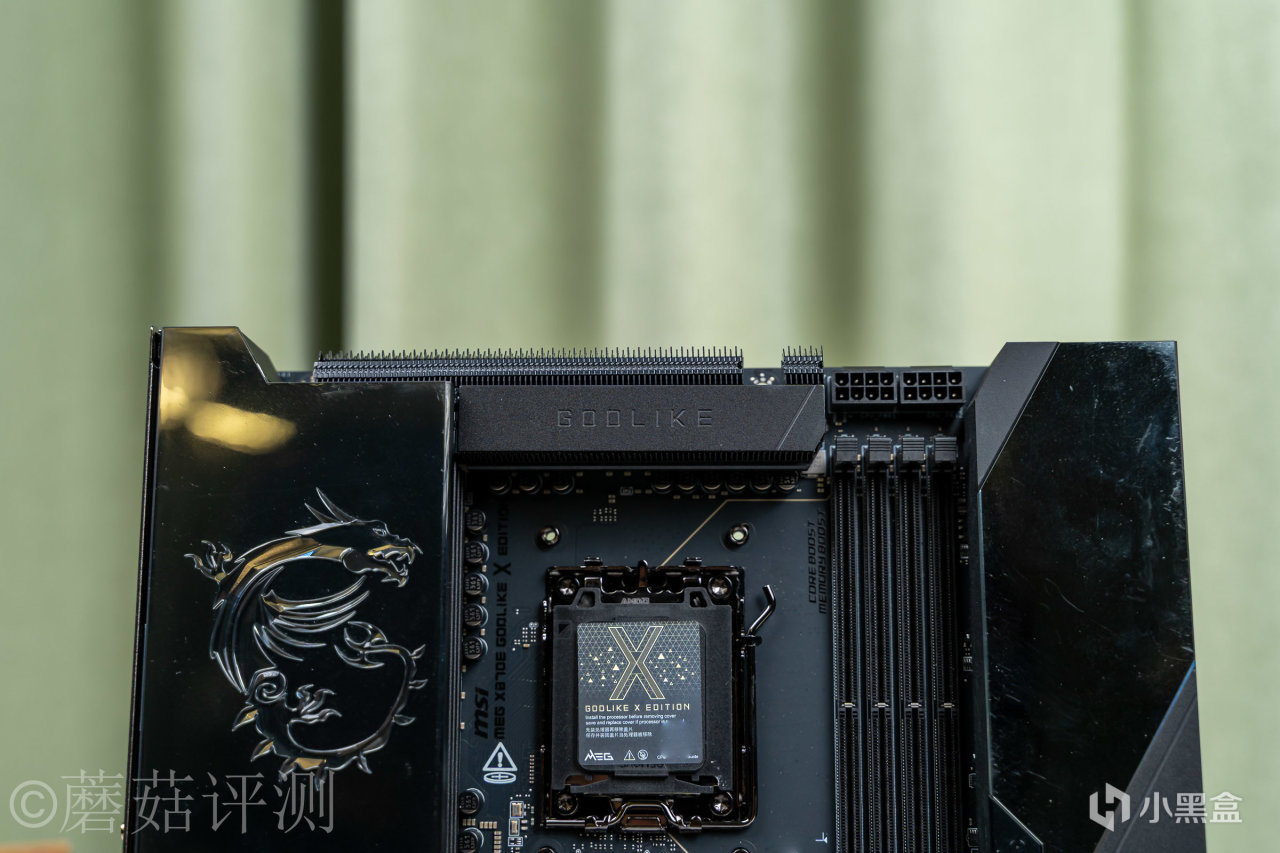

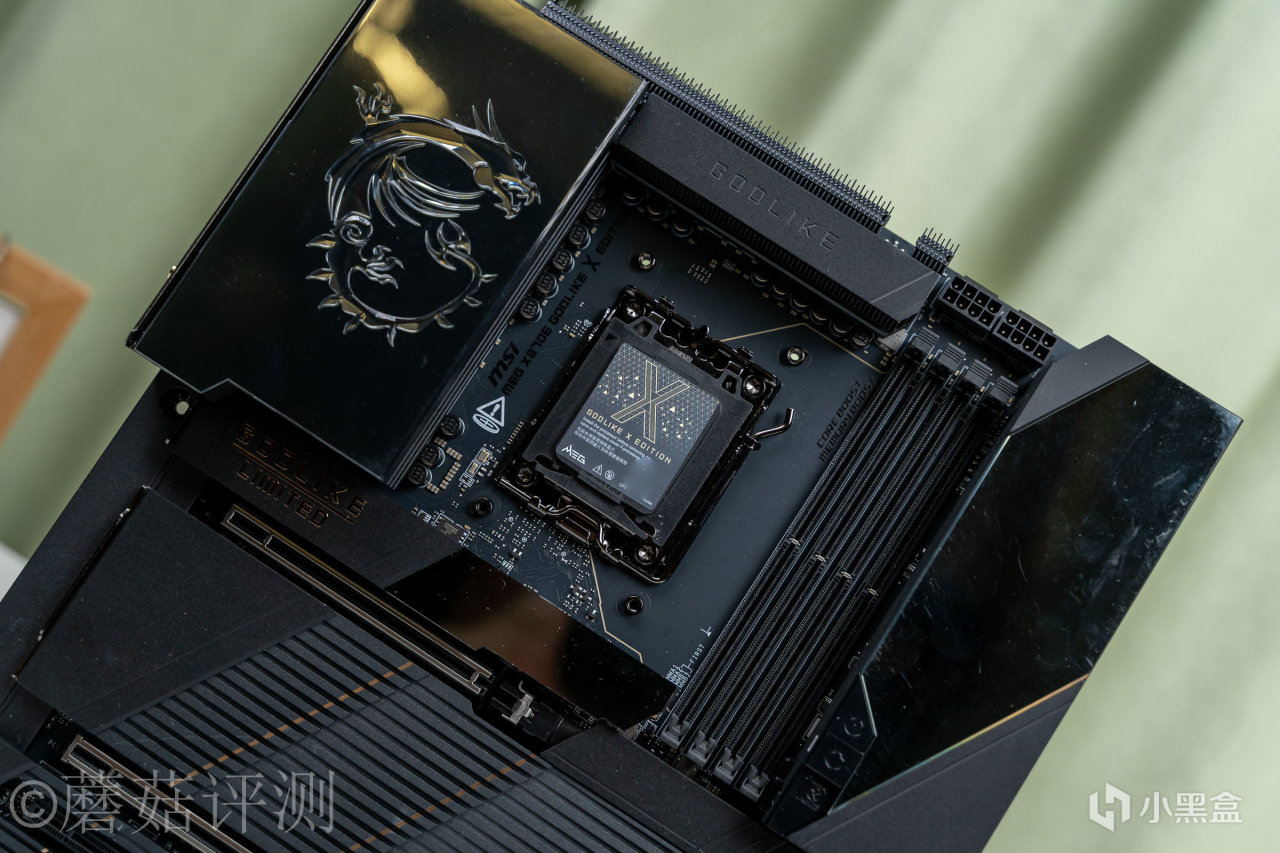

▼主板上部中间是AM5插槽，扣具采用熏黑处理，扣具上有标志性的盖板，可以有效保护触点。

▼主板标配4条内存插槽，支持DDR5内存，频率最高支持到9200+MT/s，通过线路独立设计，降低阻抗并减少电路干扰，从而保障内存高频信号的稳定性和可靠性。除此之外，还支持微星的D5内存优化选项，进一步提高内存性能表现。内存插槽旁边是第三代龙魂动态面板，显示内容丰富，玩法多样。

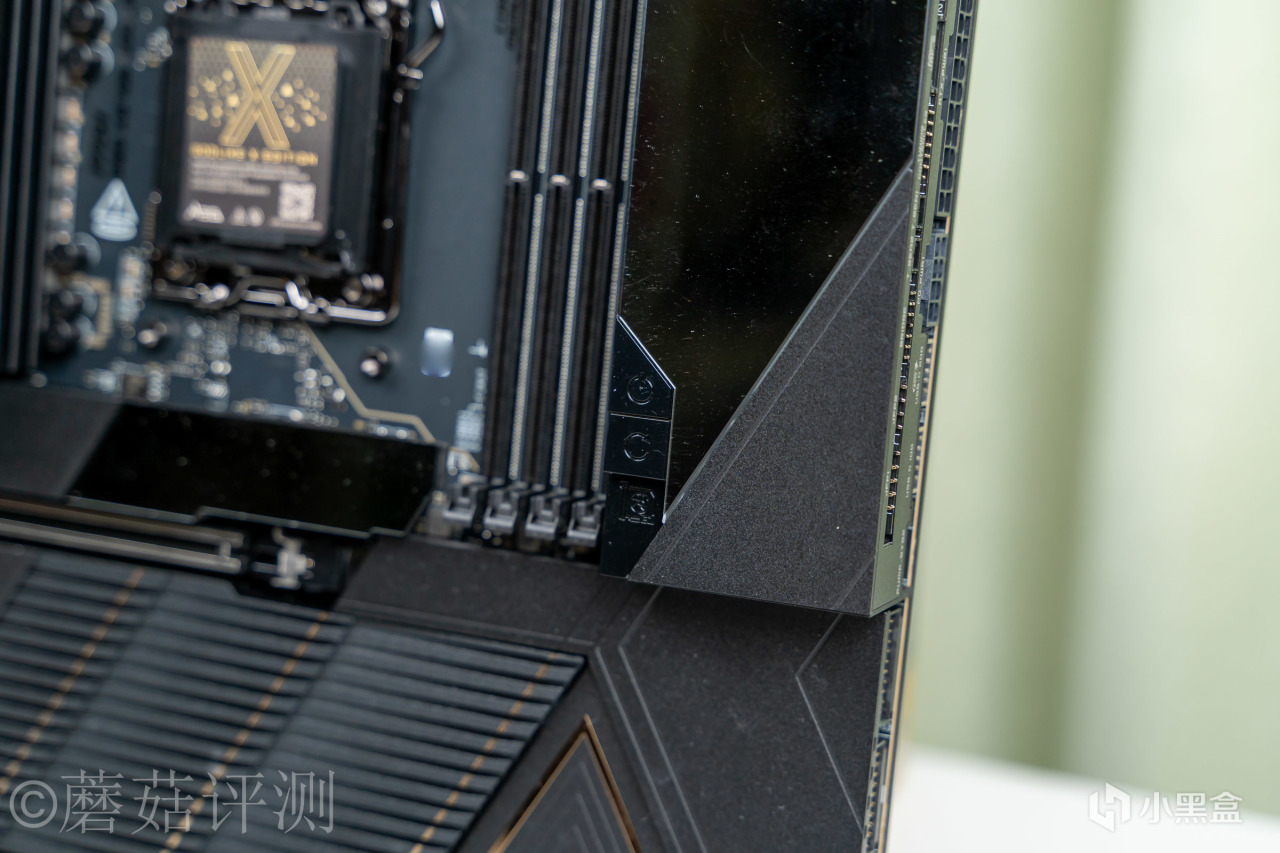

▼屏幕模组的左下角，标配三个物理按键，上面两个分别是开机键和重启键，最下面的是主板的主PCIe插槽锁扣按键，按压可以开启、关闭主PCIe插槽的锁扣。

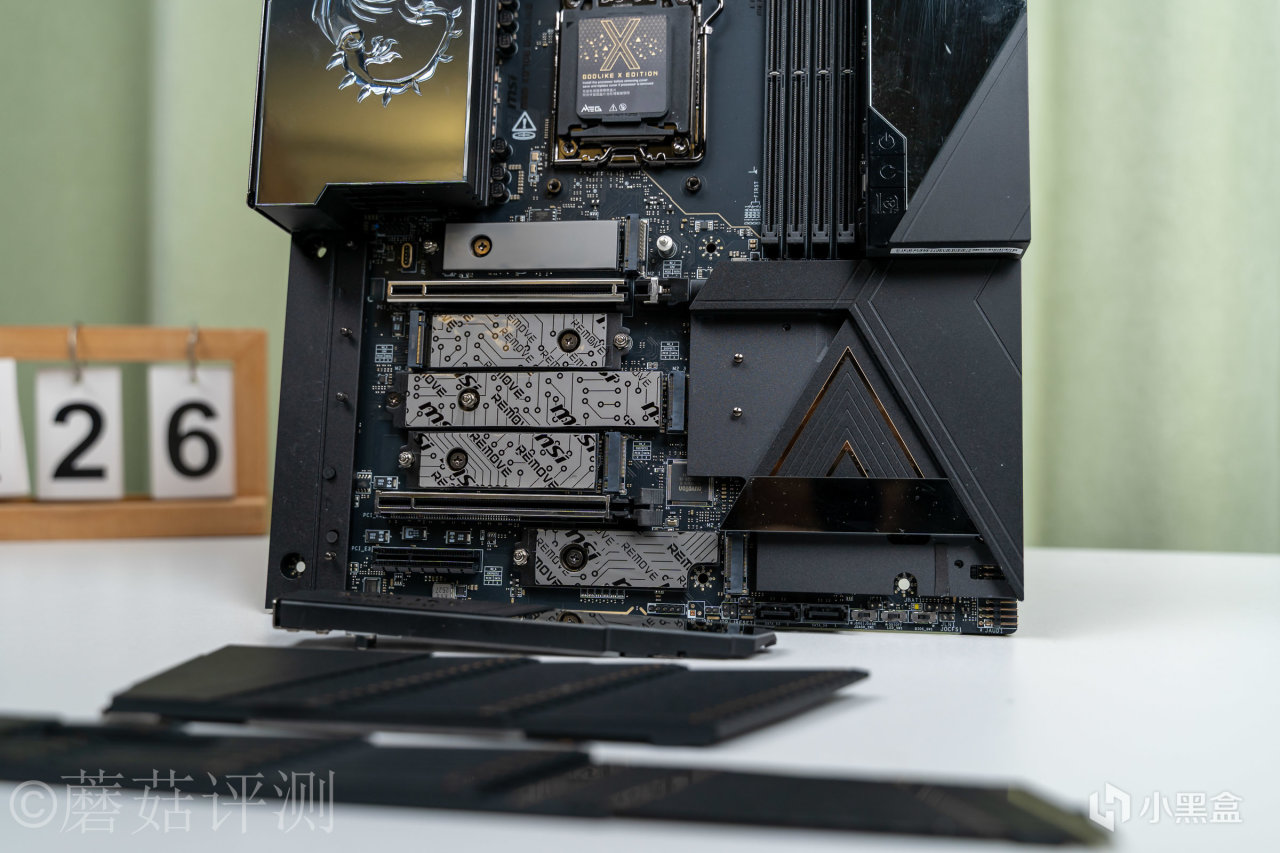

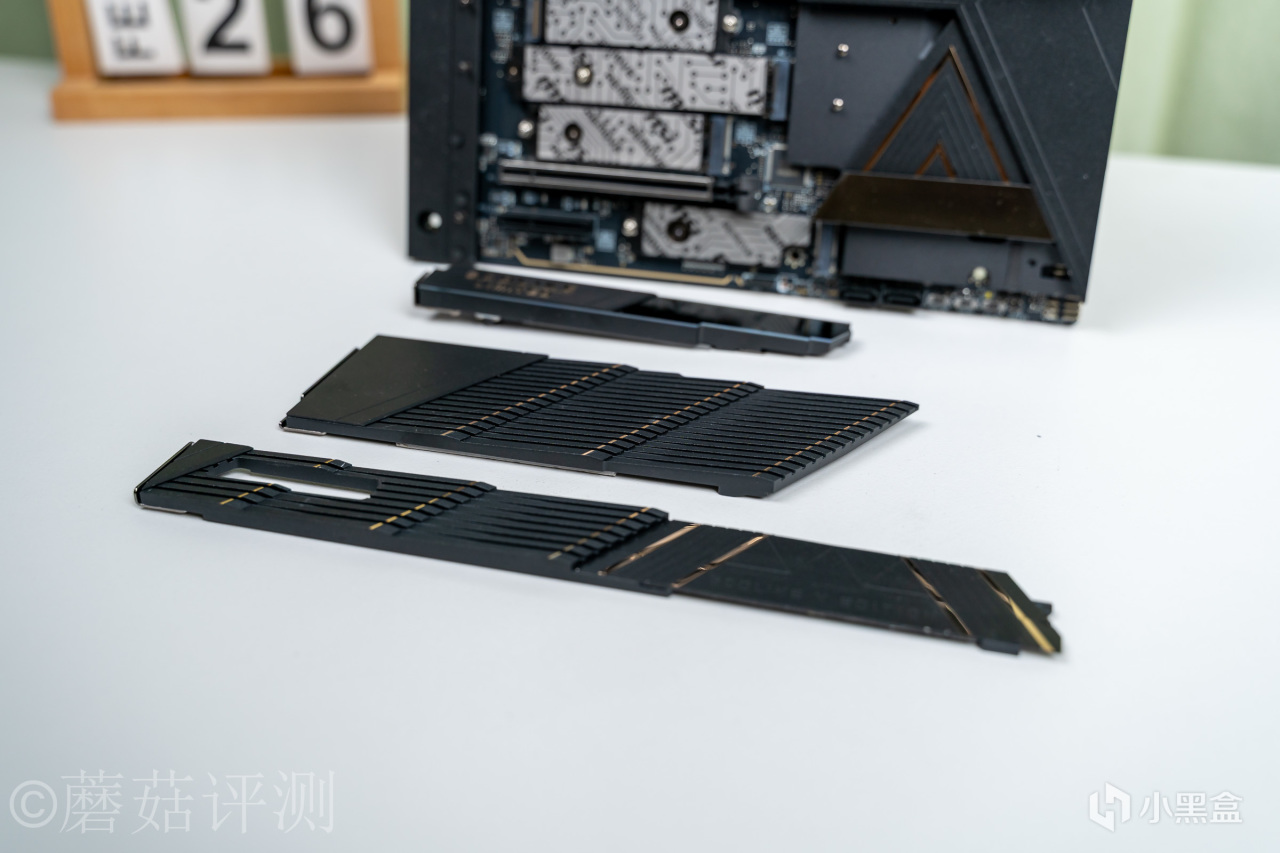

▼主板底部，有完整的金属件覆盖，且支持快拆，拆装特别简单。

▼金属散热片内部标配导热垫，可以快速导出固态硬盘的散热，保证其稳定运行。

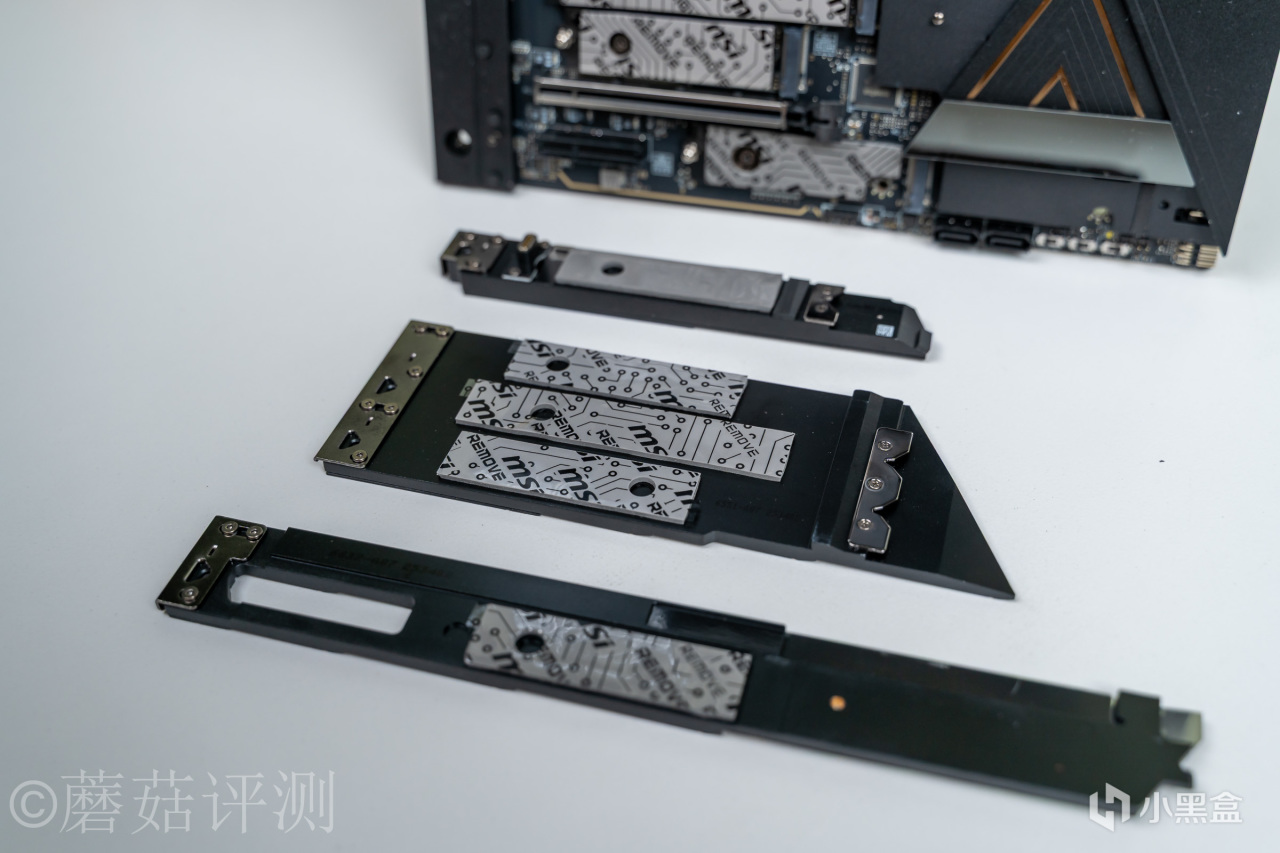

▼金属盖板底部是5个M2插槽，其中2个最大支持PCIe 5.0 x 4，3个最大支持PCIe 4.0 x 4，且均标配导热垫。如果再加上M2拓展卡的话，PCIe 5.0 x 4的插槽会拓展到4个。

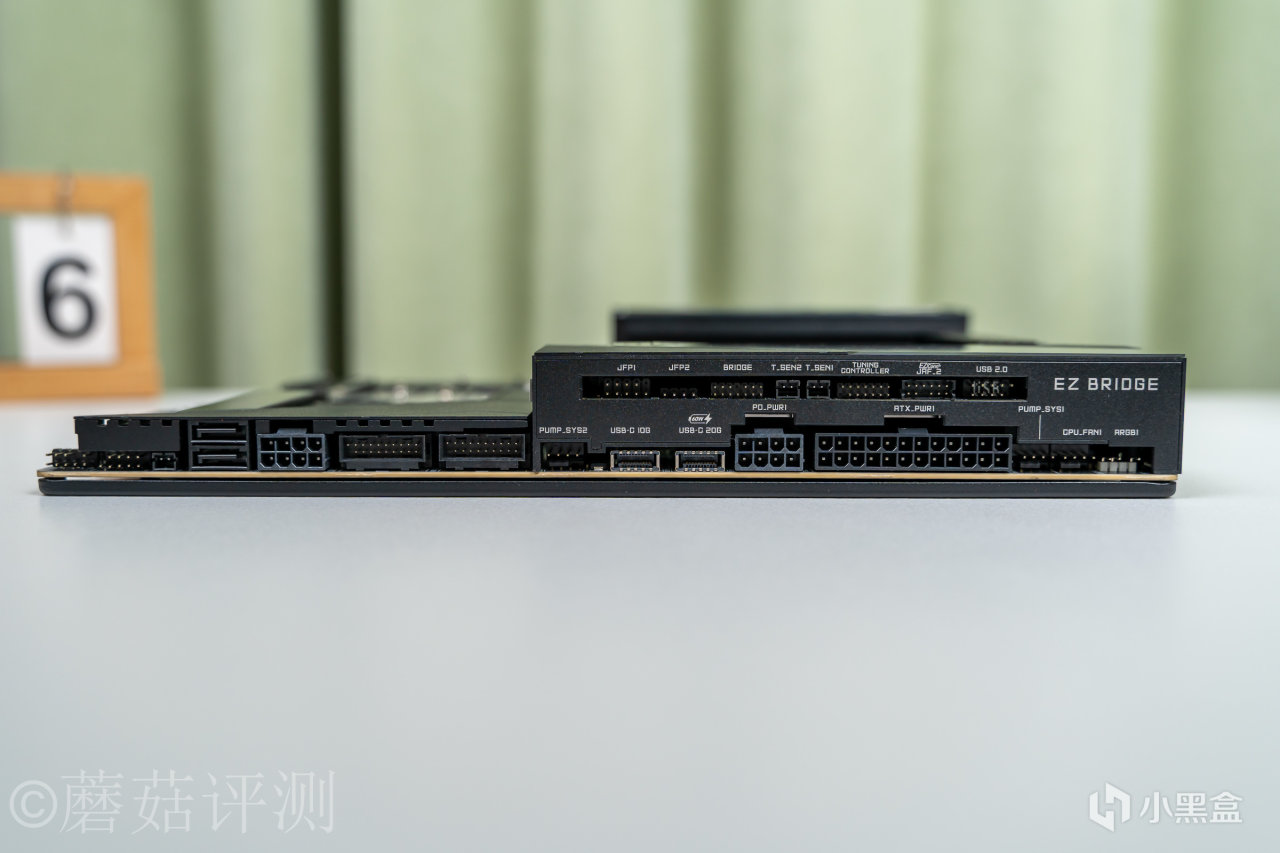

▼主板的右侧，这块主板几乎所有的接口都集中在这一侧，侧出的接口设计，可以方便走线和隐藏线材。接口方面，右侧二层从左到右是机箱拓展接口、4Pin接口、EZ Link接口、热敏传感器接口2个、调试控制器接口、EZ Conn接口和USB 2.0接口。右侧一层从右到左依次是ARGB灯效接口、4Pin风扇供电接口2个、主板24Pin供电接口、PD辅助供电8Pin接口、机箱前置Type-C（20Gbps、支持60W快充）、机箱前置Type-C接口（10Gbps）、4Pin水泵供电接口、机箱前置USB 3.2 Type-A接口2个、PCIe辅助供电8Pin接口、SATA 3.0接口2个、灯效供电接口、USB接口和音频接口。

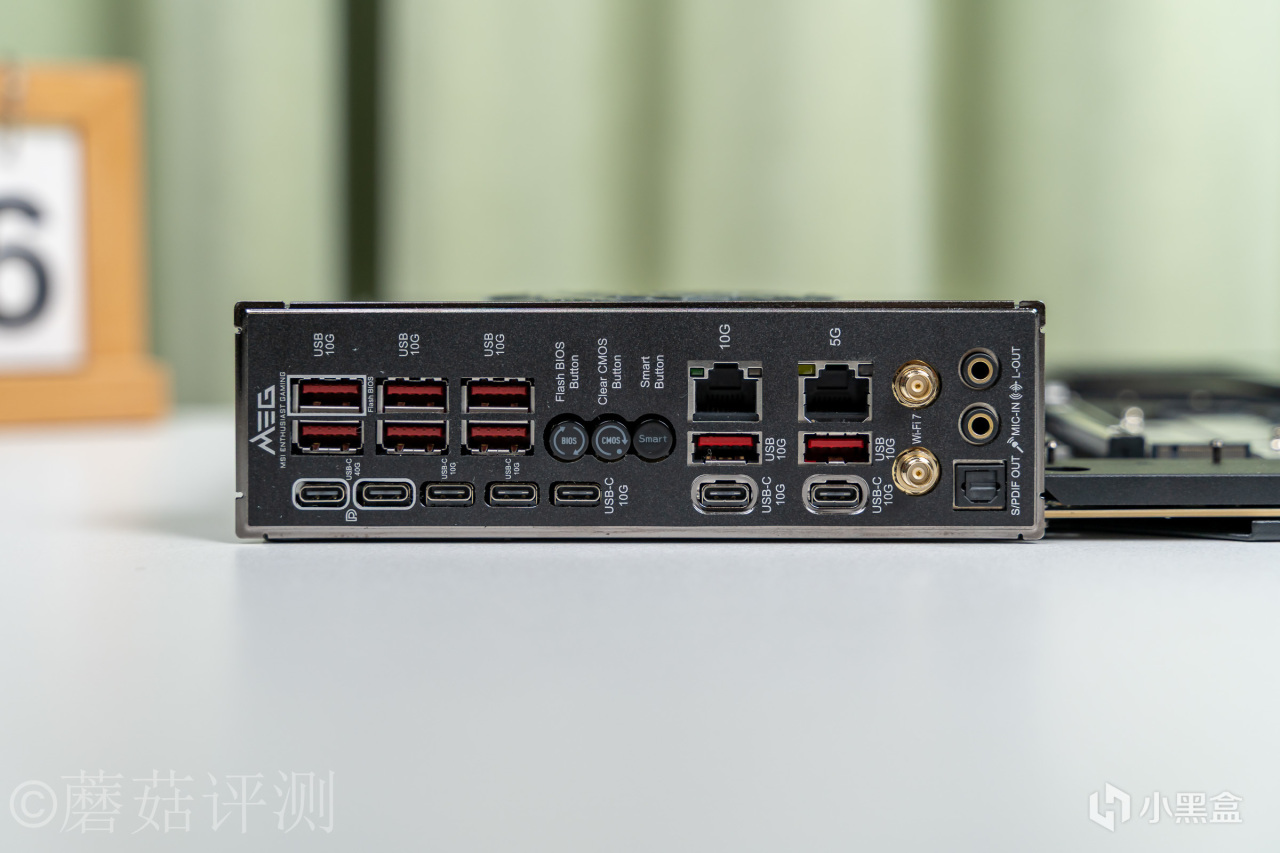

▼主板的后部IO接口部分，从左到右依次是USB 3.2 Gen2 Type-A接口6个、USB 4 40Gbps接口2个、USB-C 10Gbps接口5个、BIOS刷写按键、BIOS清除按键、智能自定义按键、USB 3.2 Gen2 Type-A接口2个、10G有线Lan口1个、5G有线Lan口1个、WIFI 7天线插座和音频接口3个（支持光纤Line）。

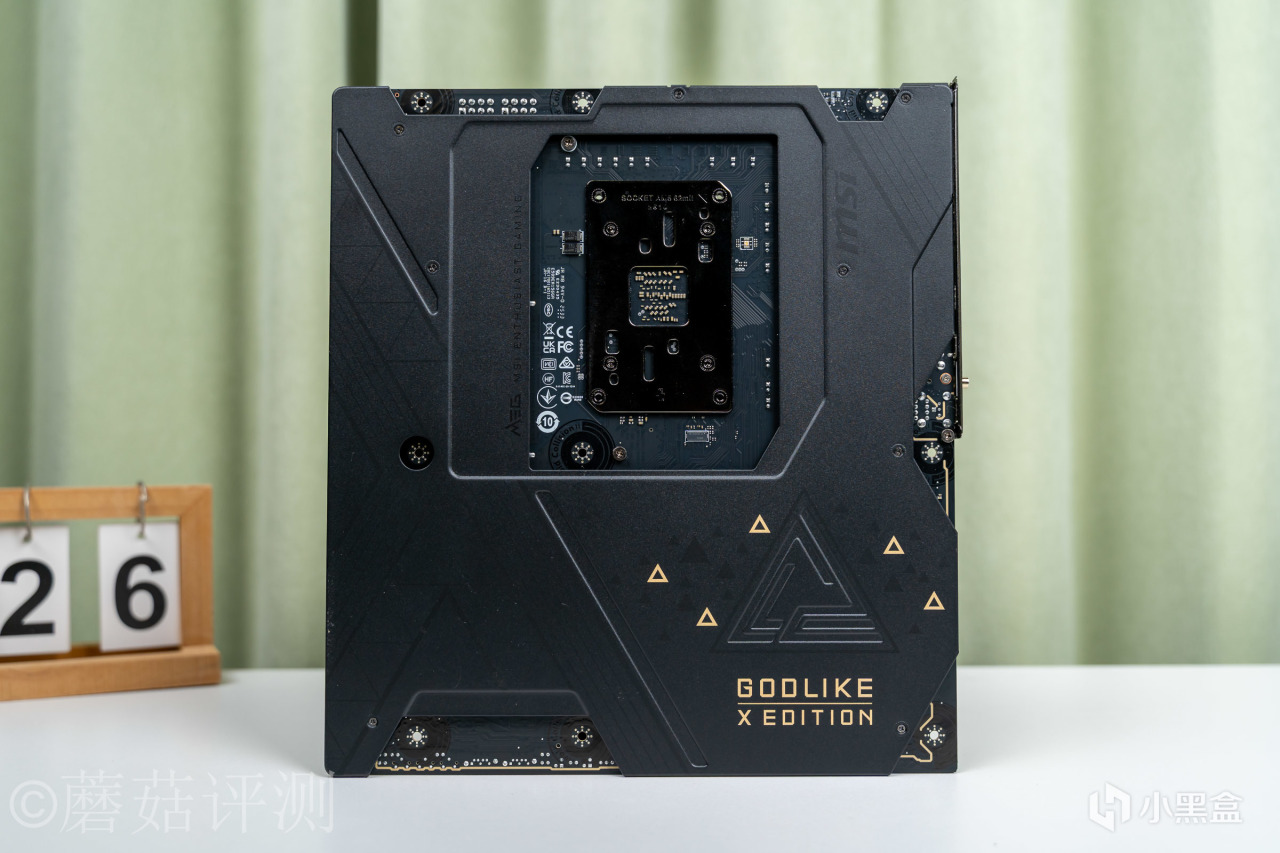

▼主板背板标配全尺寸金属背板，可以有效的提高主板强度和寿命。

四、微星MEG X870E GODLIKE X EDITION超神十周年主板 拆解

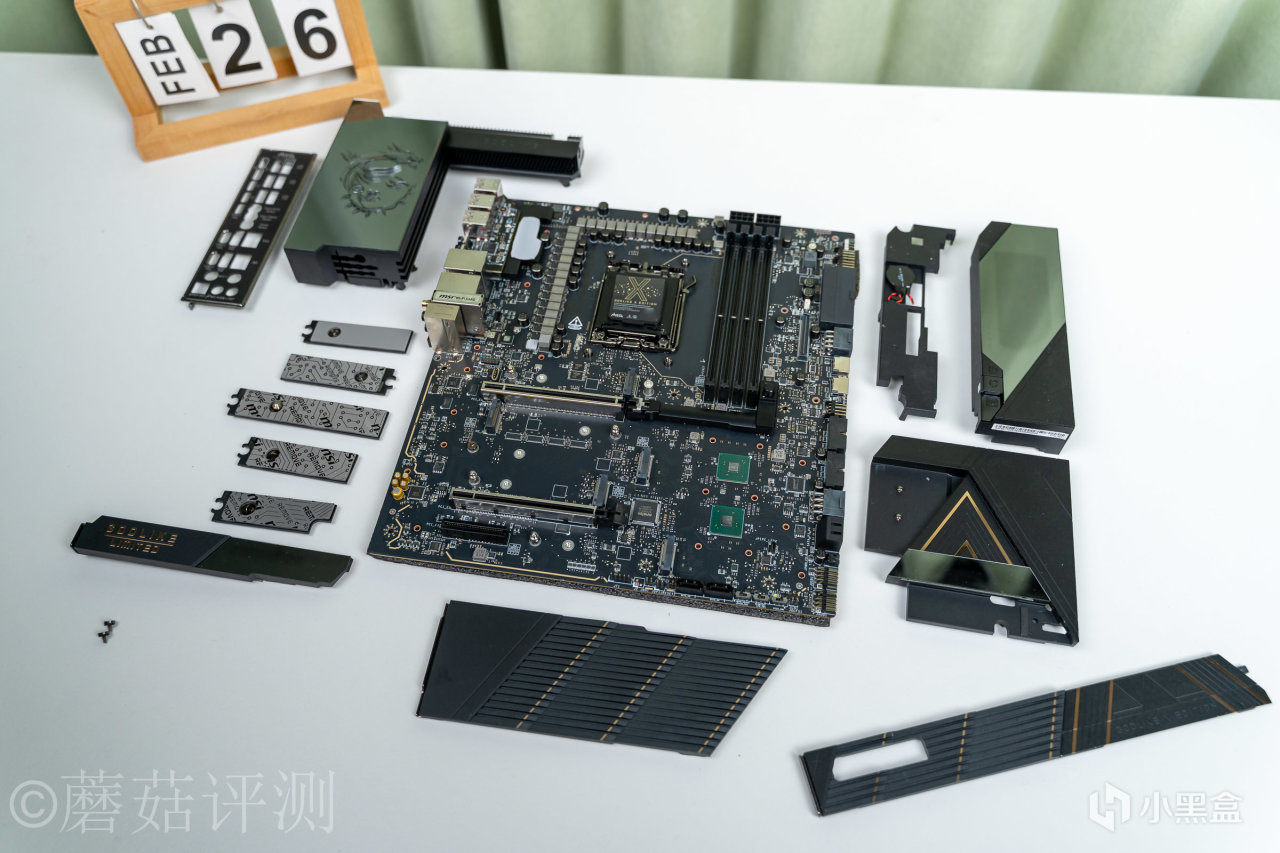

▼这块主板的拆解超级复杂，主要是正面覆盖件多，且有金属背板，且有多层设计。

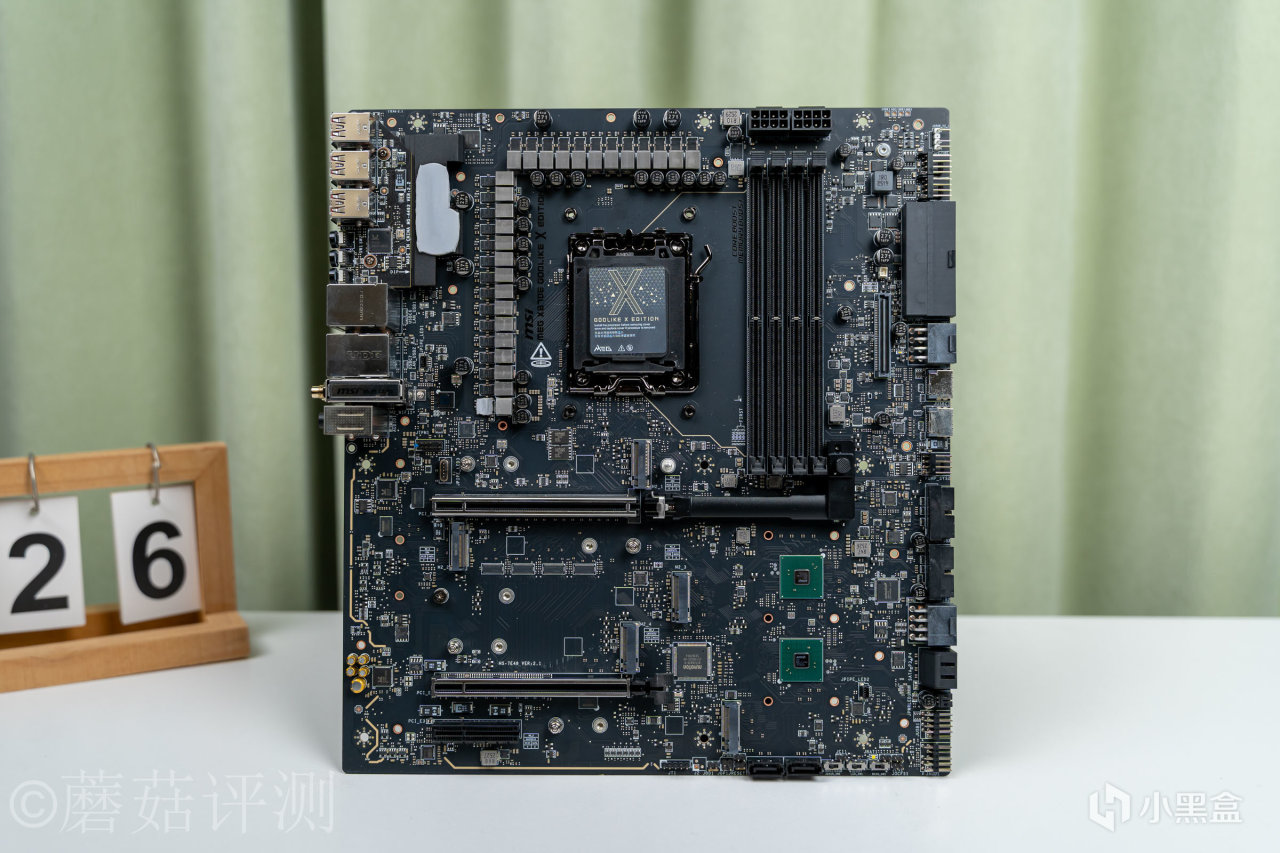

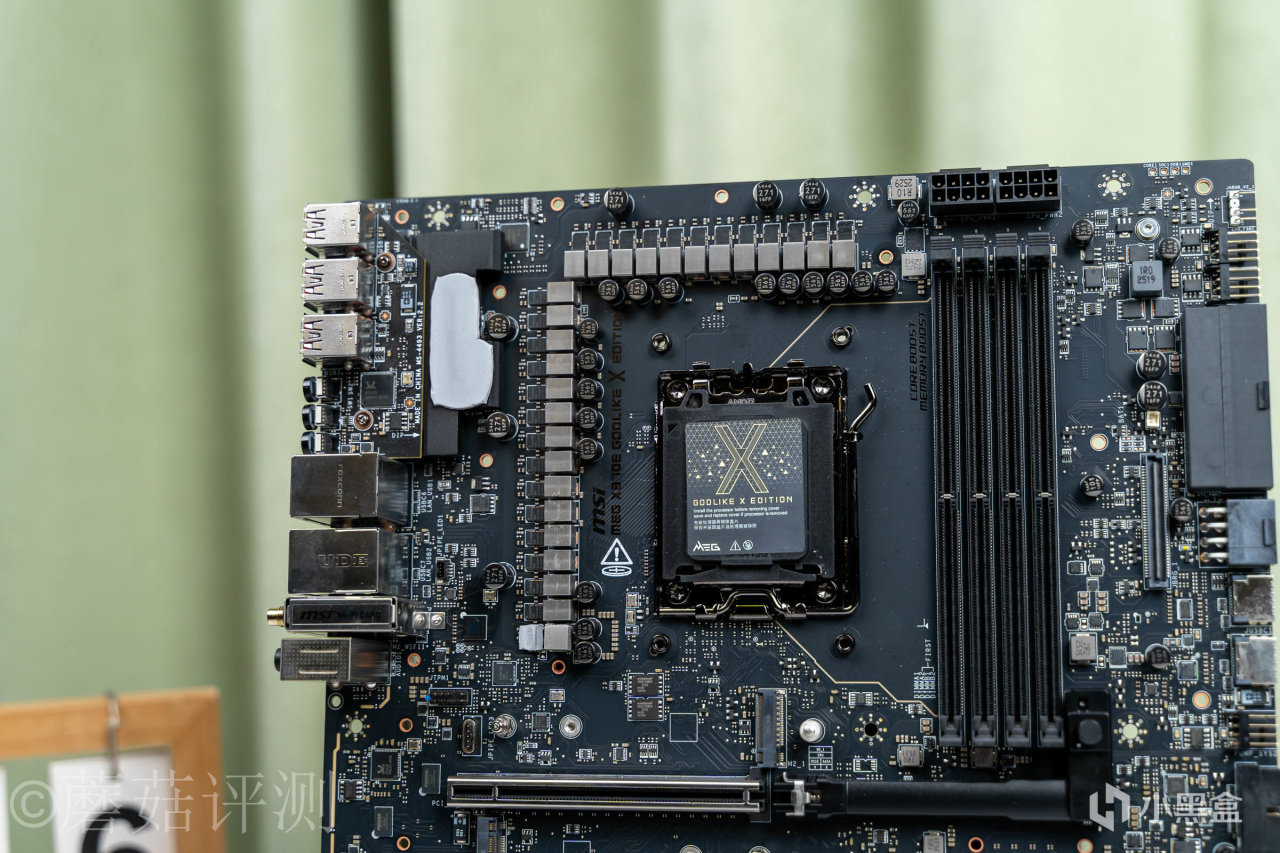

▼去掉覆盖件之后，主板正面依然是密密麻麻的，各种元件超多。

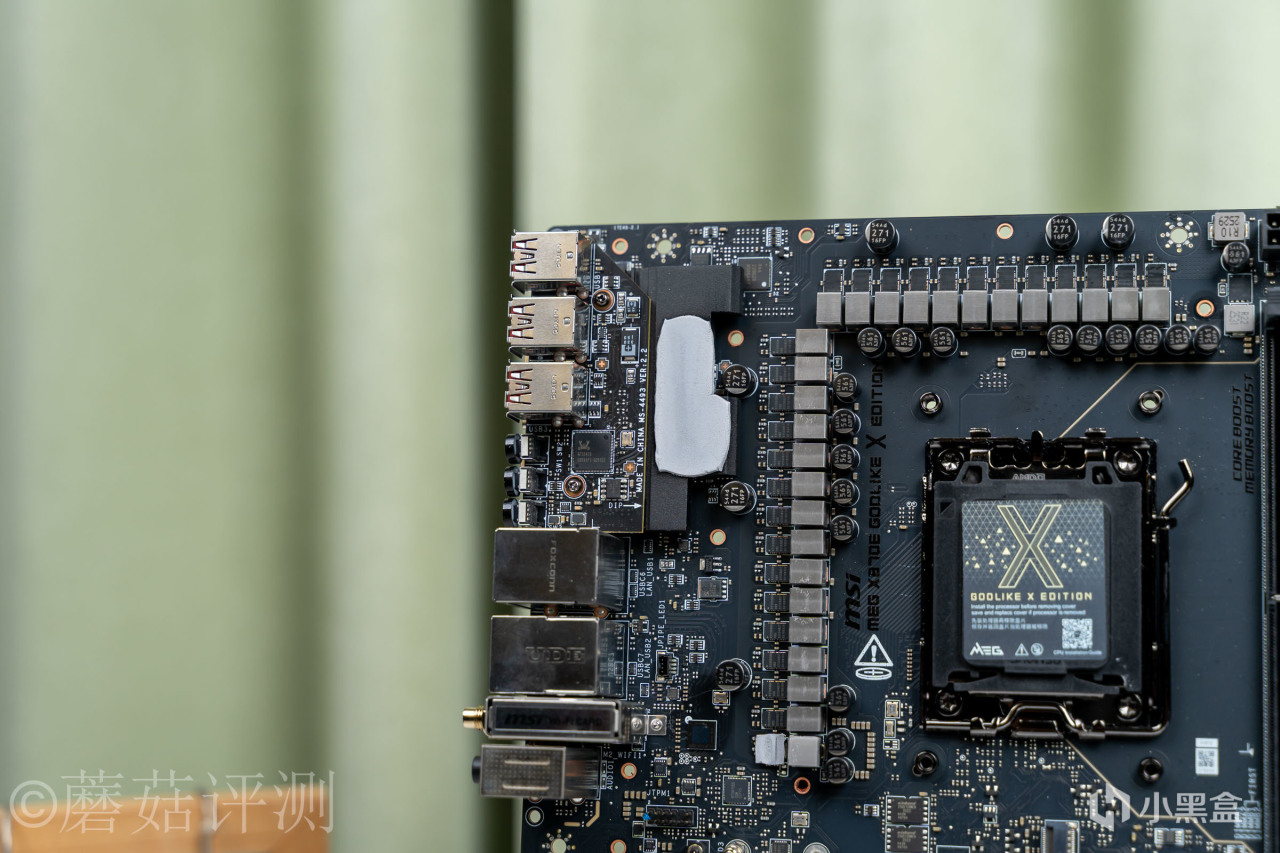

▼主板供电模组超级豪华，左侧供电15路，上侧供电12路，共27路。

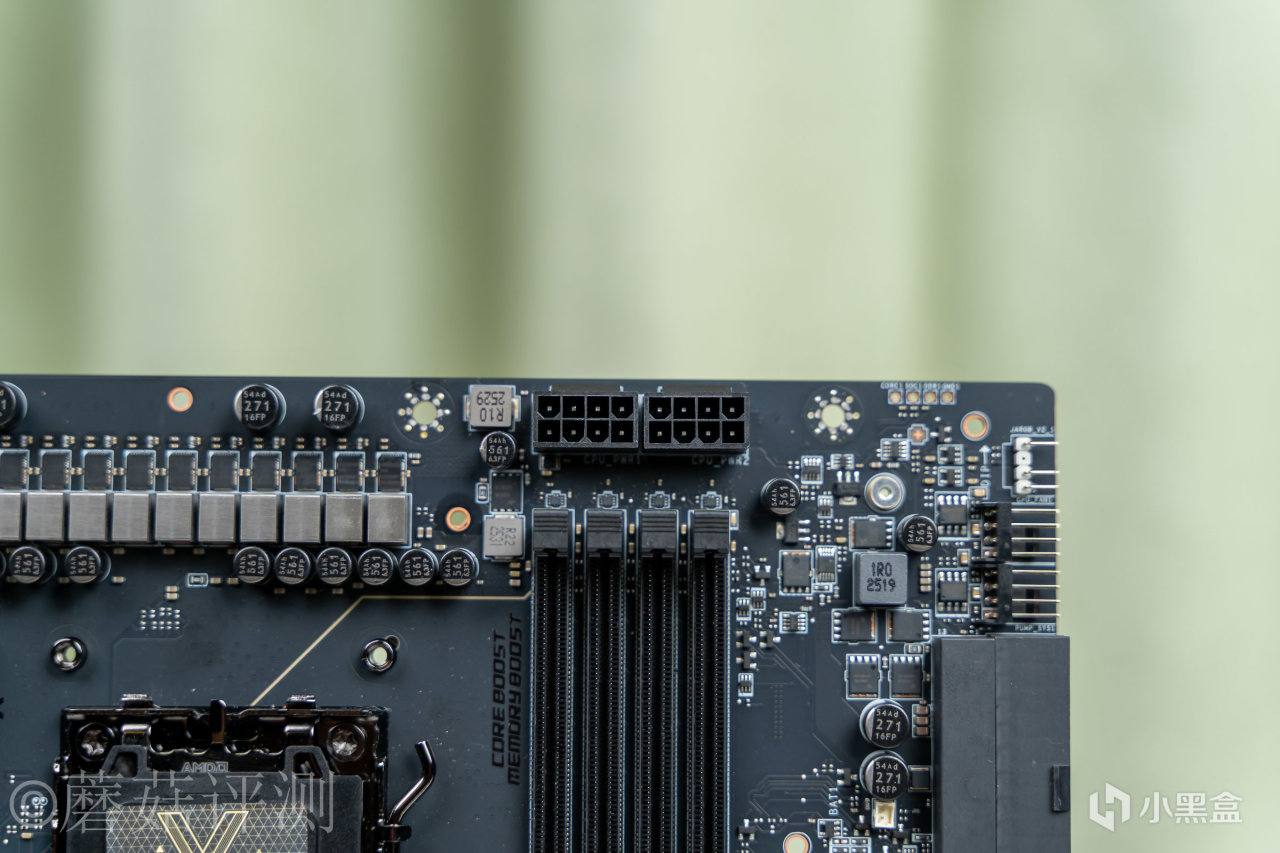

▼供电模组右上角，双8Pin的CPU辅助供电插座，针脚均有实心，过流能力更强。

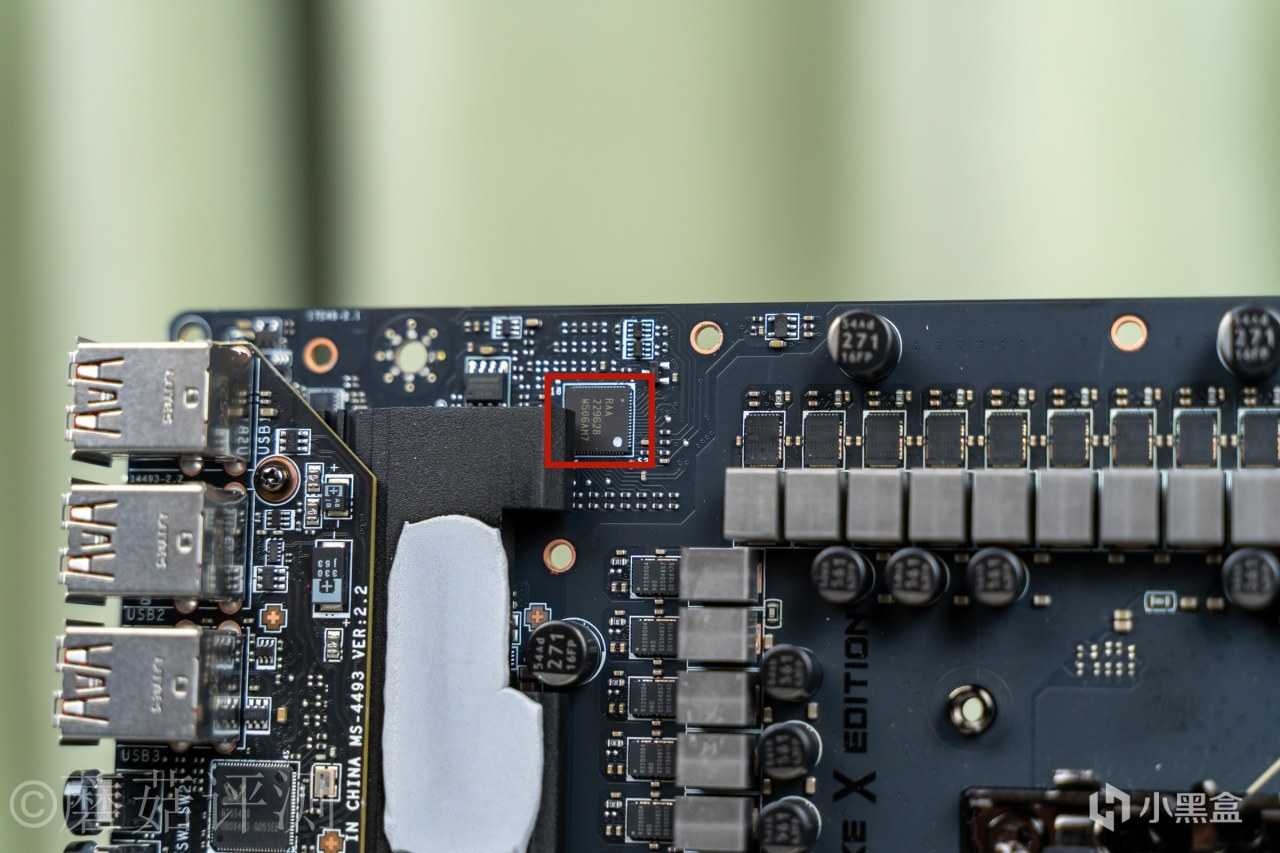

▼供电模组的左上角，是供电模组的PWM主控芯片，丝印RAA229628，瑞萨出品，最大支持双输出最大20相PWM控制信号。

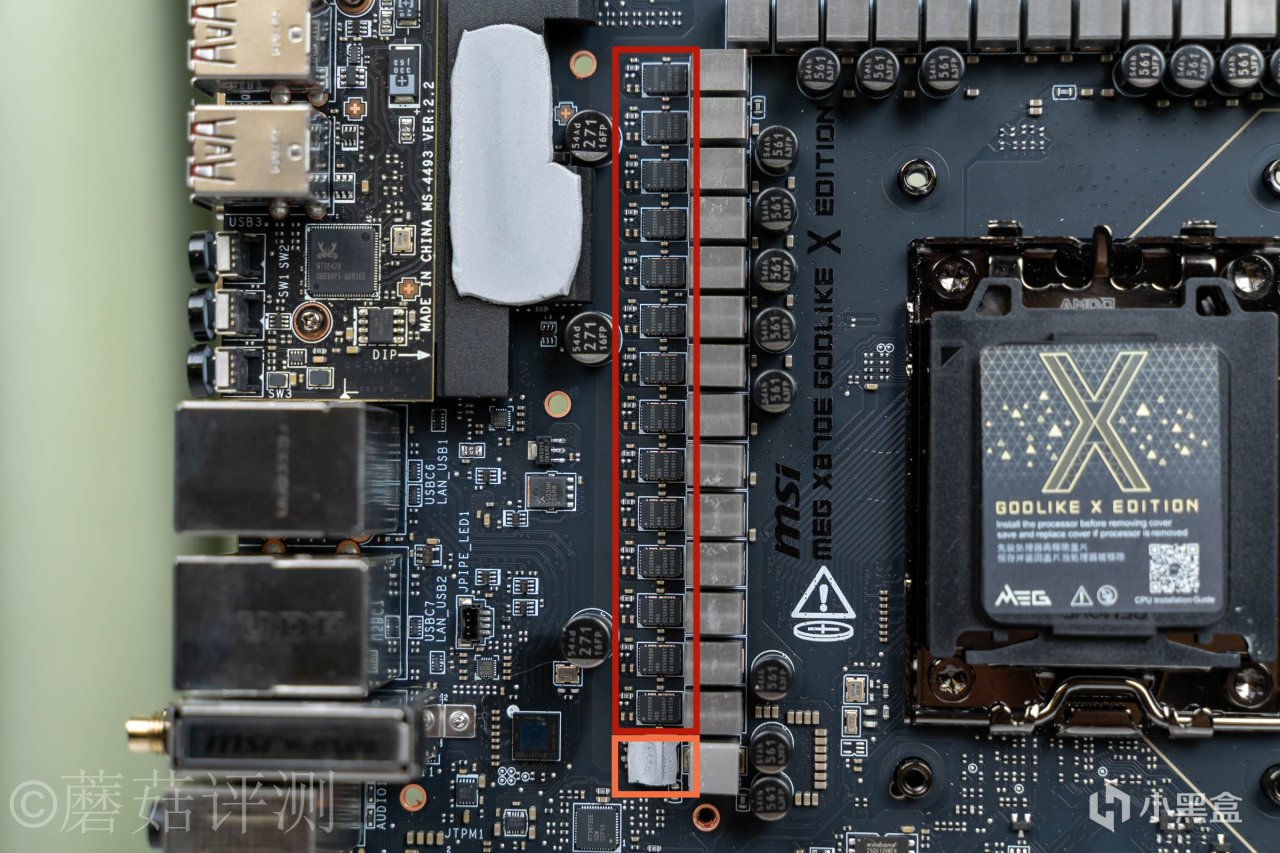

▼左侧供电模组共15路供电，上面14路为Vcore供电，红框部分，丝印R2209004，瑞萨科技出品，SPS芯片，最大稳定输出电流为110A；下面1路为Misc辅助供电，橙框部分。

▼下面的这1路供电旁边，有一颗独立的PWM控制器，丝印RT3672EE，立錡科技出品，最大可输出2相PWM控制信号，专门负责管理AMD平台的Misc辅助供电。

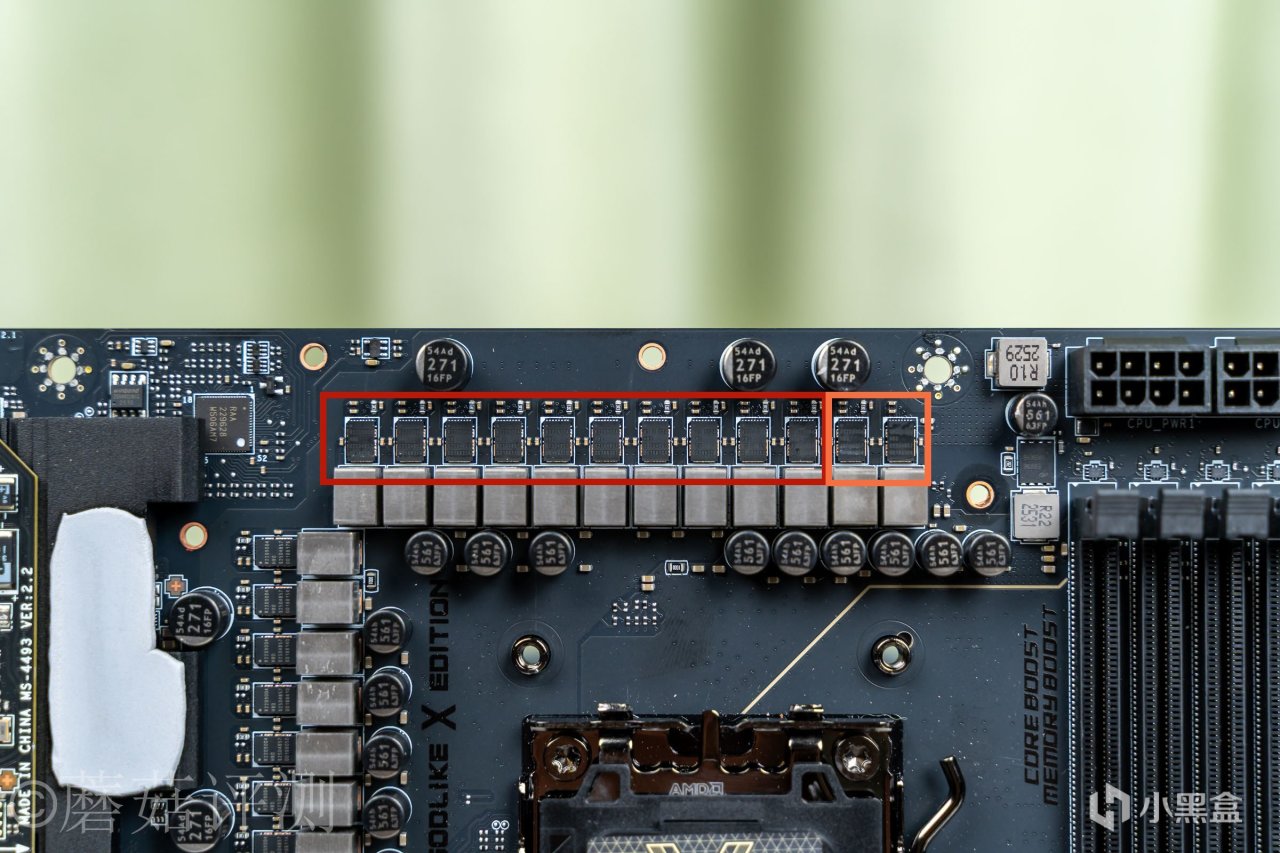

▼主板顶部，共12路供电，左侧10路负责处理器的Vcore供电，红框部分；右侧的2路负责SOC供电，橙框部分。均为丝印R2209004的SPS，最大稳定输出电流110A。这套供电电路的规格超级豪华，其中核心供电为清一色的24路110A的SPS，SOC供电为2路110A的SPS，剩下还有1路负责Misc辅助供电。这套供电电路，可以满足任何型号AMD处理器的供电需求。

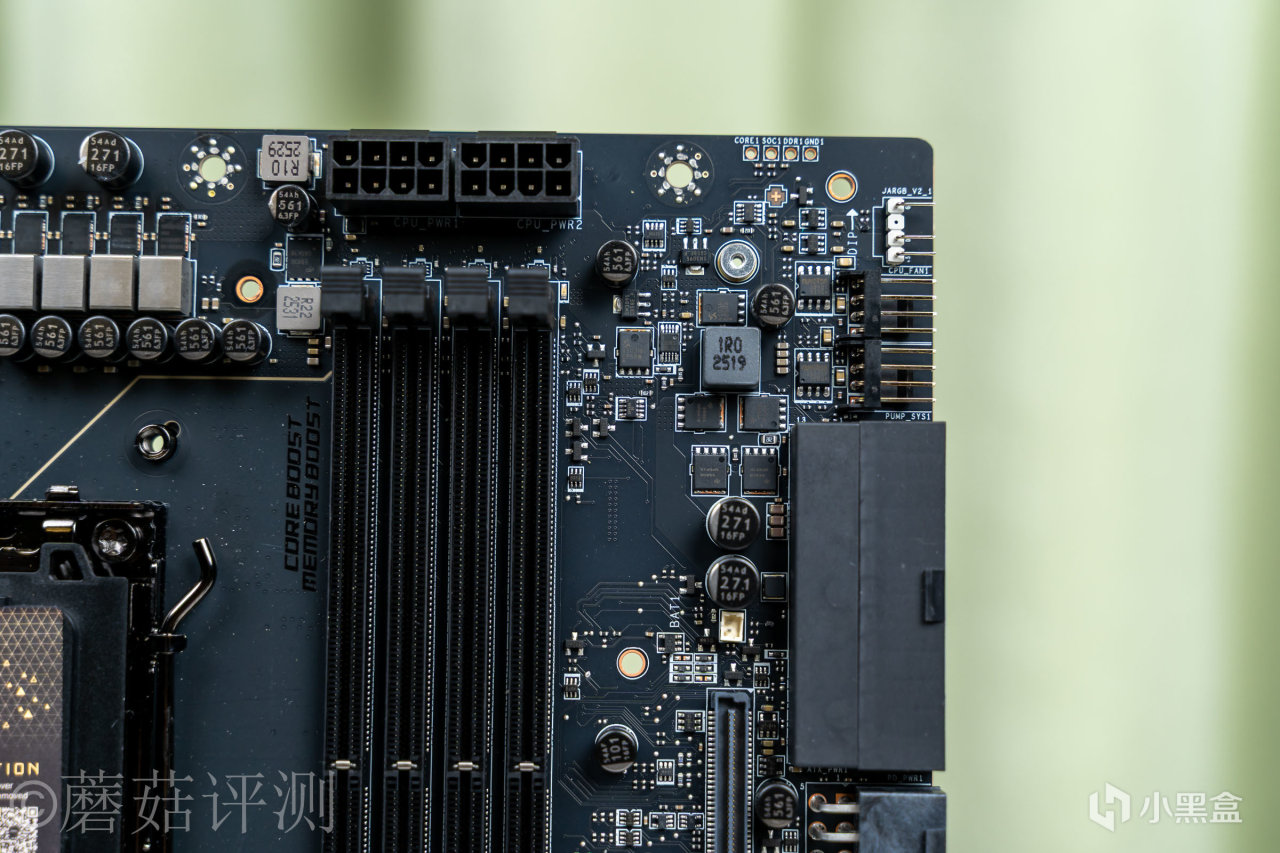

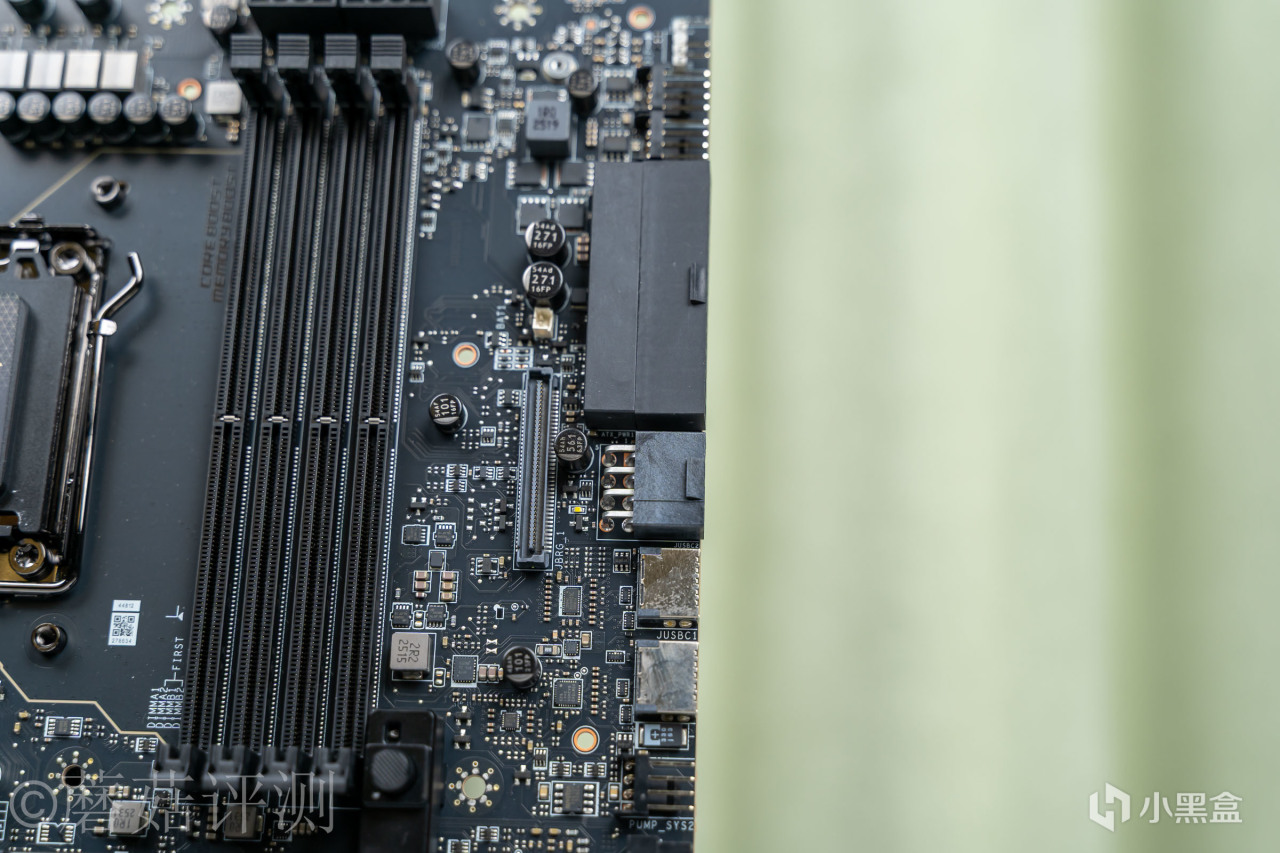

▼主板右上角，除了1个ARGB灯效插座和2个4Pin的风扇供电插座之外，还有电压采集孔位，用于检测主板关键参数电压。

▼主板的第三代龙魂动态面板采用磁吸式固定，底部有专用的通讯插座。

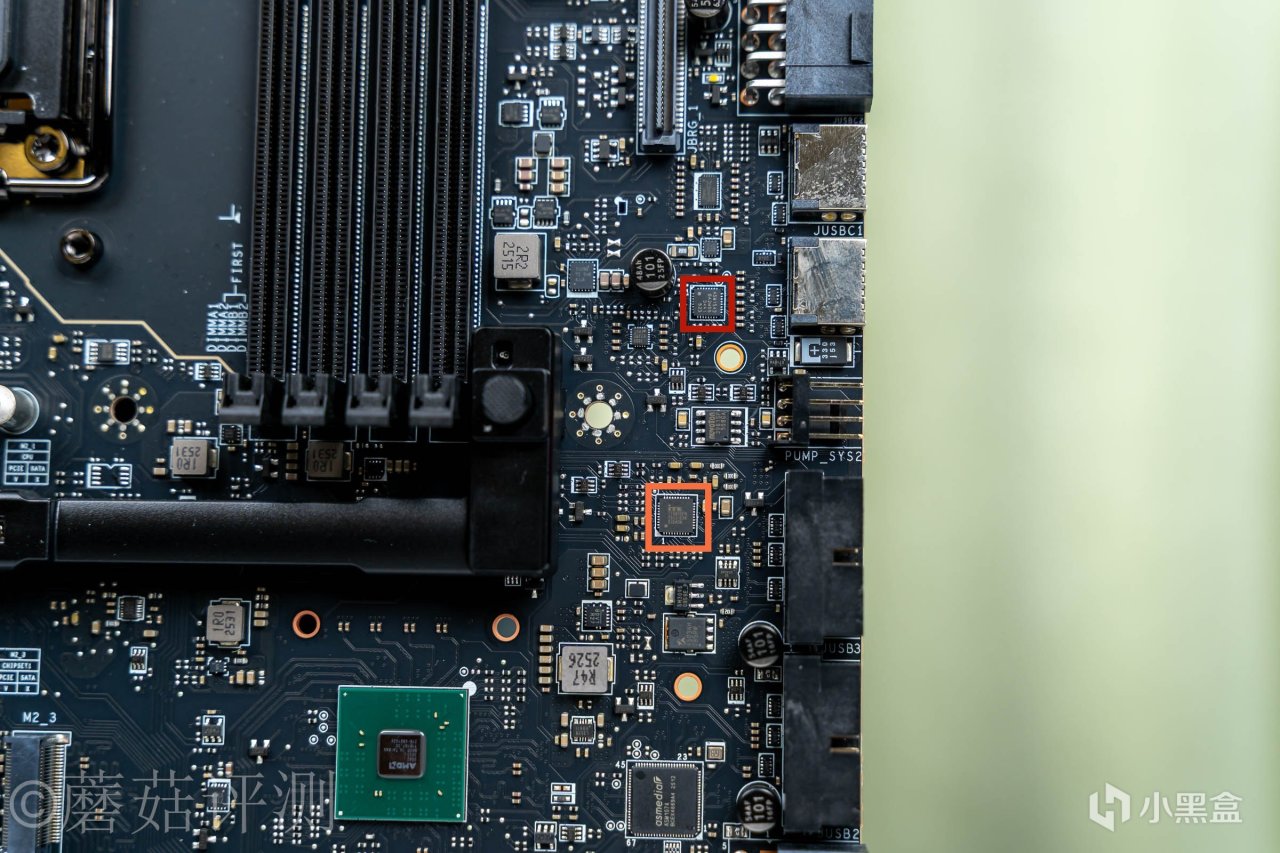

▼主板前置USB插座旁边，红框芯片丝印ASM1543，祥硕科技出品，USB Type-C 多路复用/解复用开关，且集成CC通讯；橙框芯片丝印IT8855FN，联阳科技出品，USB Type-C PD 3.0 控制器，两颗芯片互相配合，给旁边机箱前置Type-C插座提供支持。

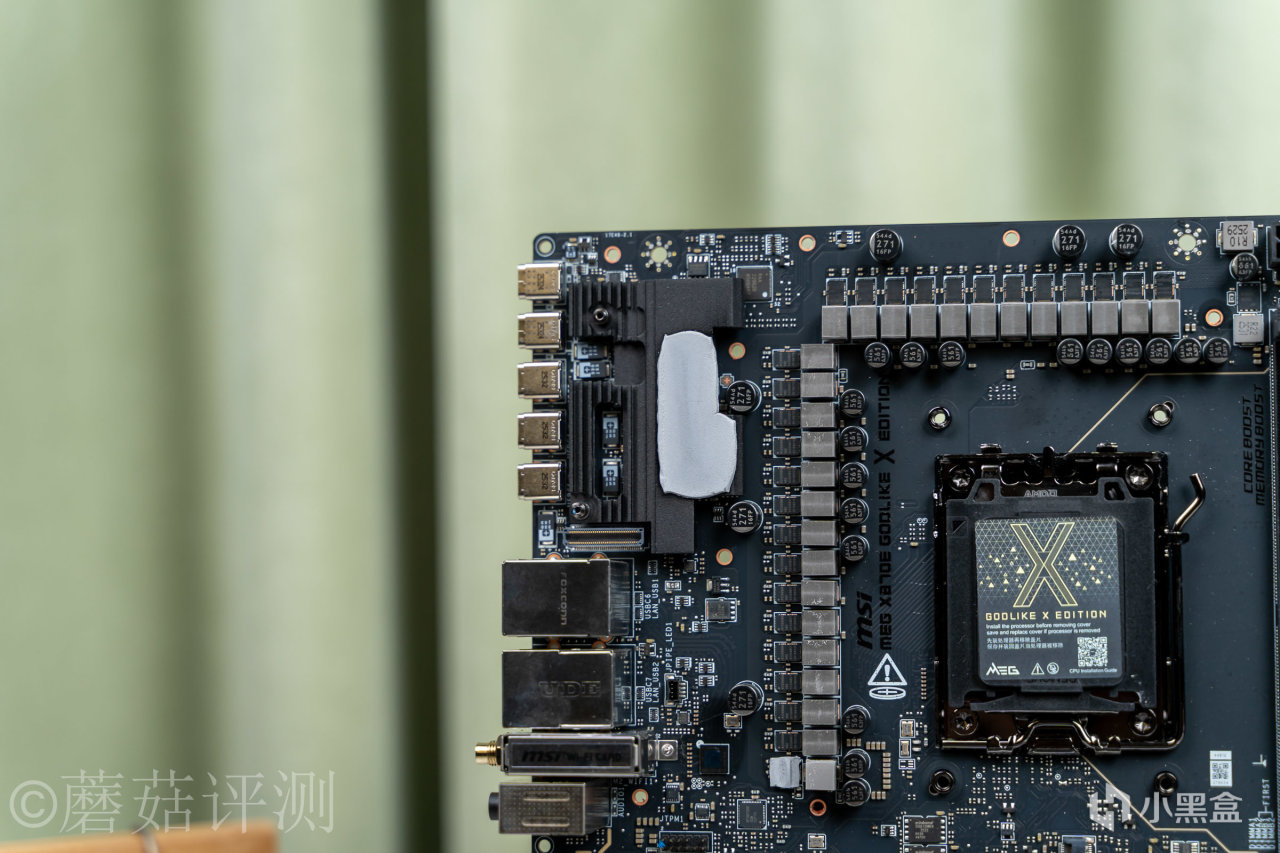

▼主板的左上角，多层设计，结构复杂。

▼上面的USB按键小PCB板下面，还有一块金属散热材质，并配有导热垫。

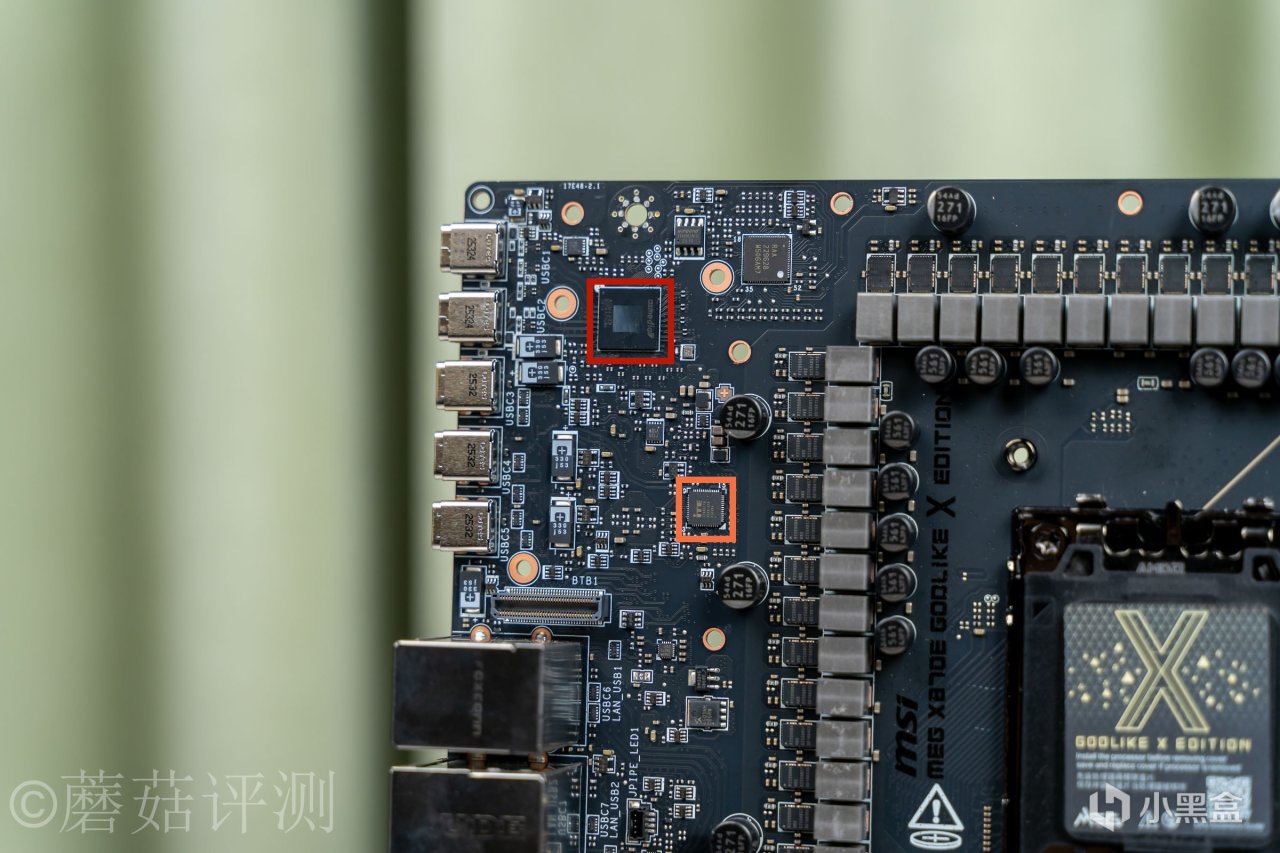

▼金属散热件下部，红框芯片体积较大，丝印ASM4242，祥硕科技出品，USB 4主控芯片，拥有USB 4和雷电4双认证，给主板后部的2个USB 4接口提供支持；橙框芯片丝印ITE8857FN，联阳科技出品，USB Type-C PD 3.0 控制器，负责旁边USB 4接口的PD通讯支持。

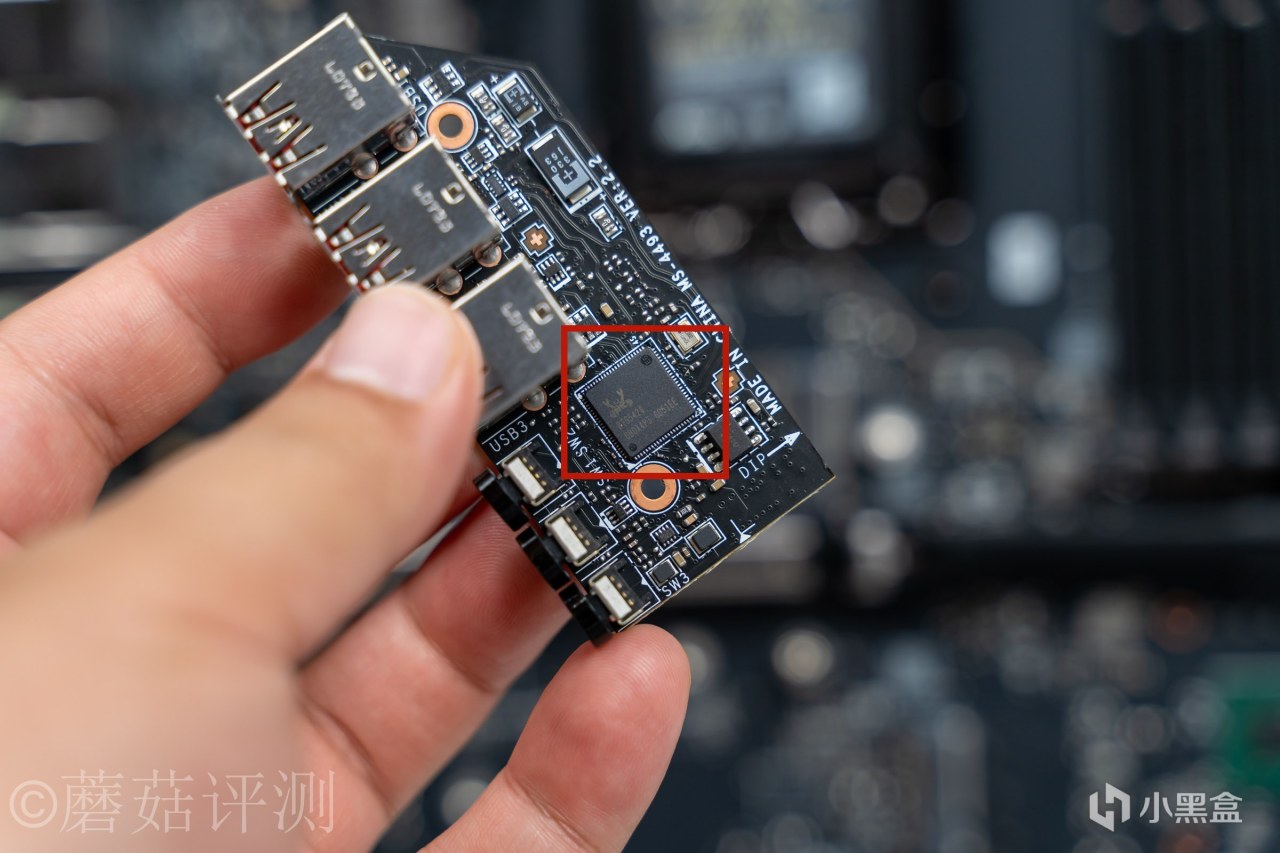

▼独立的小PCB上，正面有一颗RTS5420，瑞昱（Realtek）出品，USB 3.2 Gen2的HUB主控芯片。

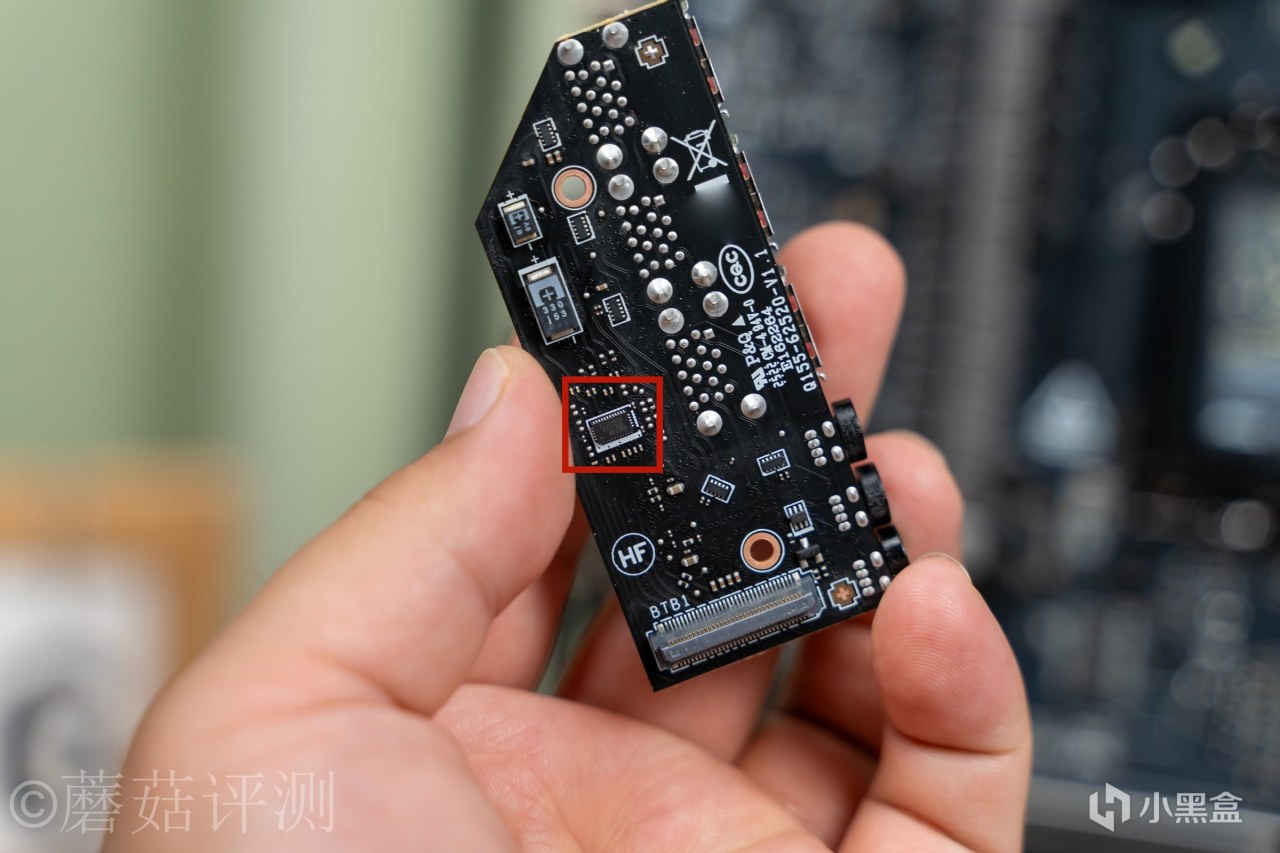

▼独立的小PCB的背面，也有一颗瑞昱（Realtek）出品的芯片，丝印RTS5462E，这是一颗USB 10Gbps信号中继器，负责USB信号的增强和修复。

▼主板IO接口背面的下部，红框芯片丝印AQC113，迈威出品，万兆以太网控制器芯片；橙框芯片丝印RTL8126，瑞昱（Realtek）出品，5GbE以太网控制器芯片；黄框芯片丝印PS7101，群联电子出品，PCIe 5.0 线性重驱动器，负责PCIe 5.0信号的衰减与兼容性问题，保证2个PCIe 5.0 x 4的M2插槽的稳定运行。

▼主板CPU插座的左下角，橙框芯片是BIOS存储芯片，2颗，单颗容量64MB，一用一备份，保证主板的稳定运行；黄框部分大概率是一颗BIOS刷写芯片，负责支持主板的无U刷写BIOS功能。

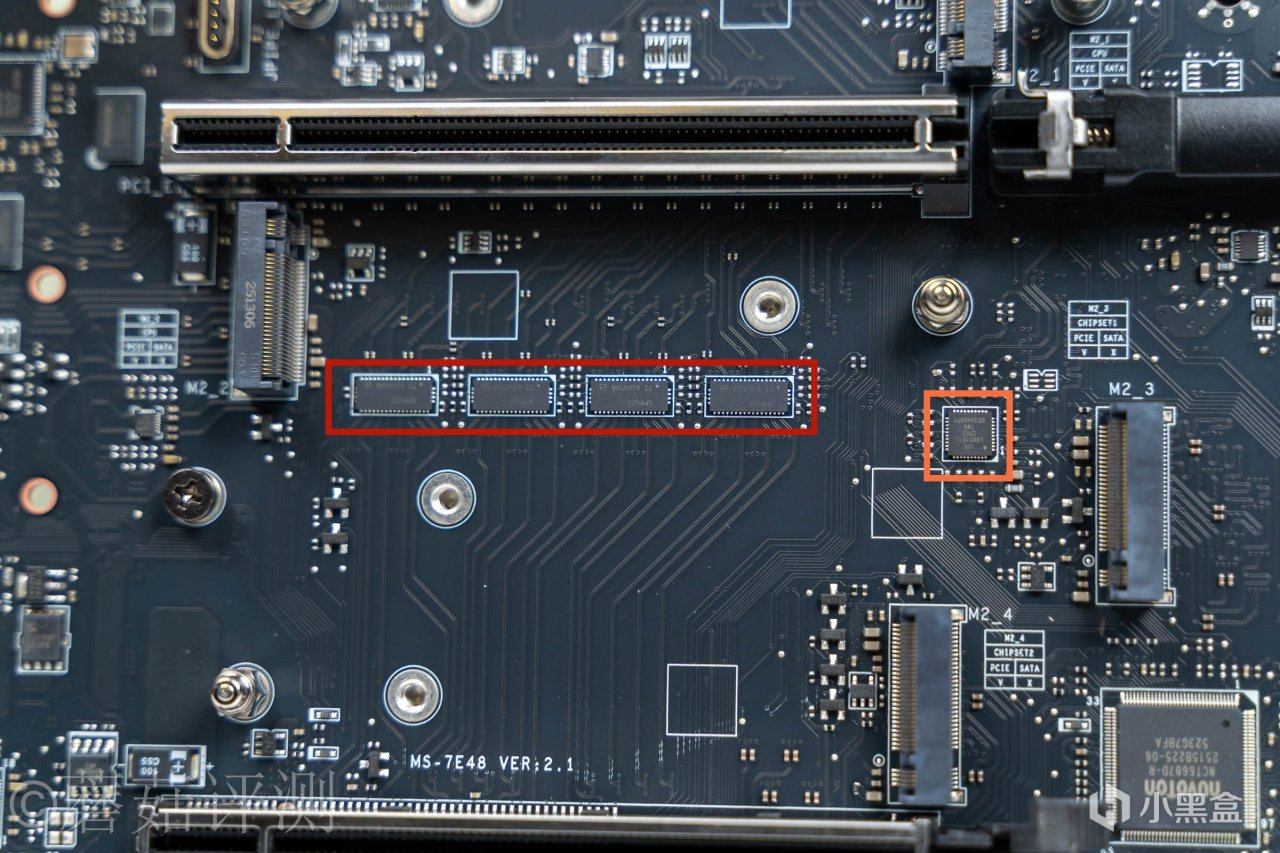

▼红框芯片是Ti的PCIe 5.0的多路复用器/解复用器的线性转接驱动器，负责拆分PCIe 5.0的信号，让上下两个PCIe插槽均支持PCIe 5.0 x 8；橙框芯片瑞萨出品，PCIe零延迟/扇出时钟缓冲器，提供精准、低抖动的时钟基准，用于优化、稳定PCIe信号。

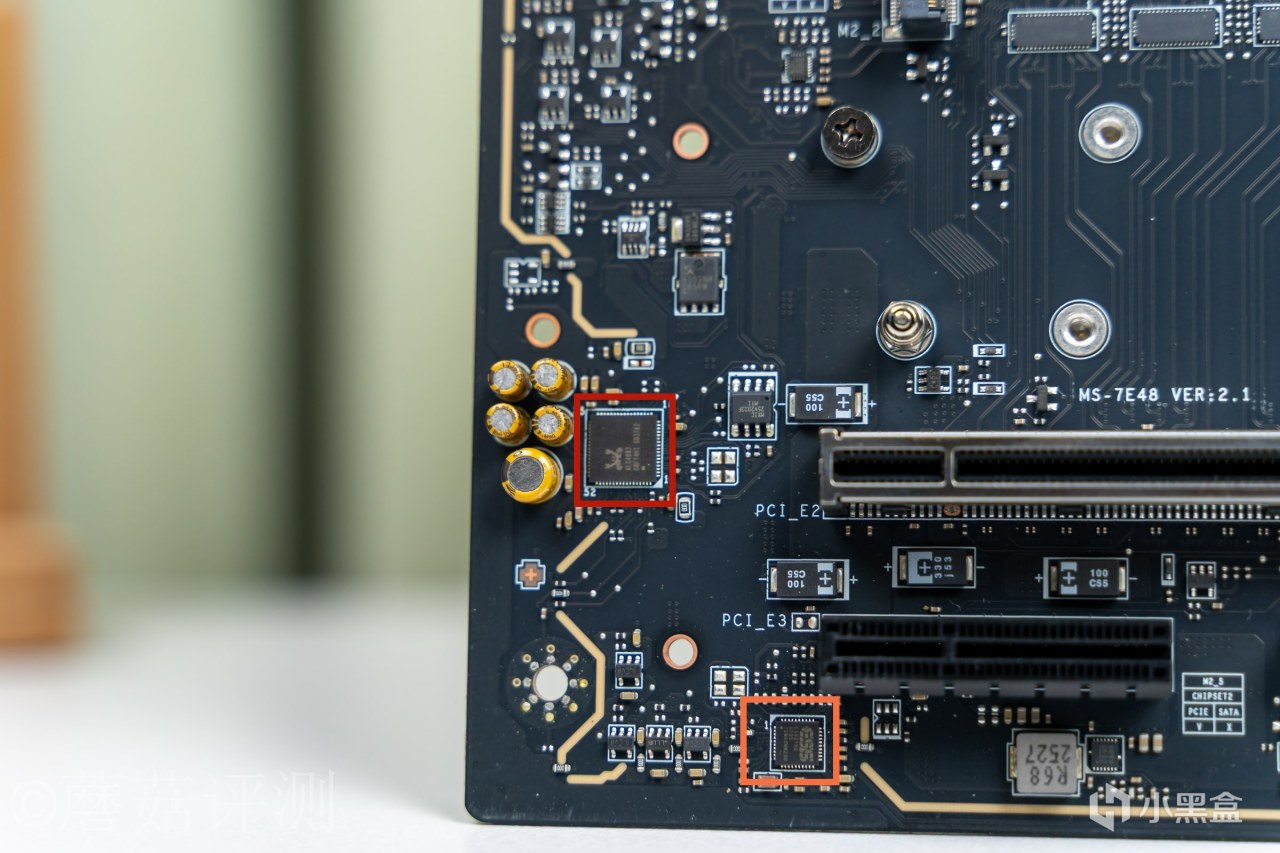

▼主板的左下角，红框芯片为声卡芯片，小螃蟹出品，丝印ALC4082，目前板载最强声卡芯片之一，旁边金色的是音频电容；橙框芯片丝印ES9219Q，ESS出品，专业的DAC解码芯片，可以提供更好的音质表现和更大的驱动力表现。

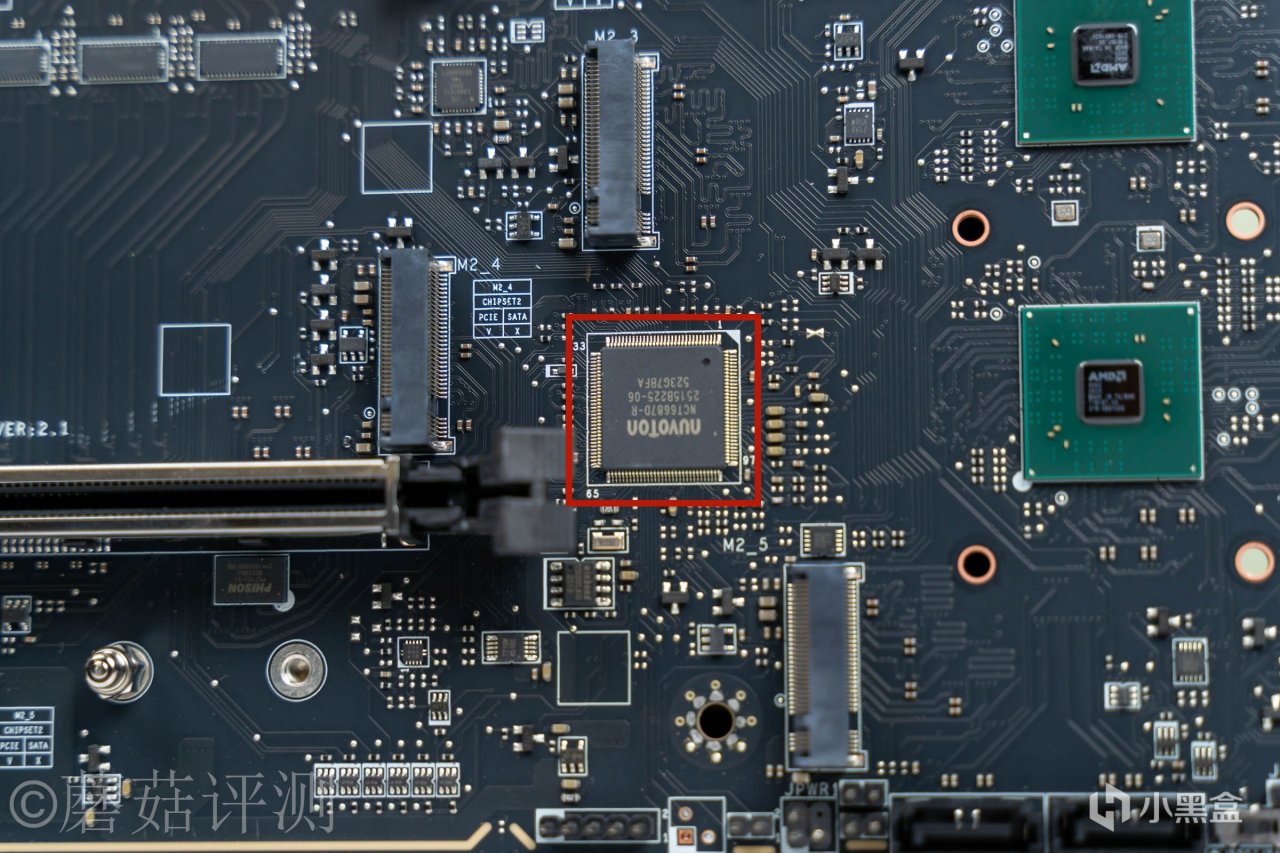

▼主板下部中间有一颗巨大的芯片，丝印NCT6687D，新唐科技（Nuvoton）出品，Super I/O芯片，负责监控主板的各项参数与底层控制。

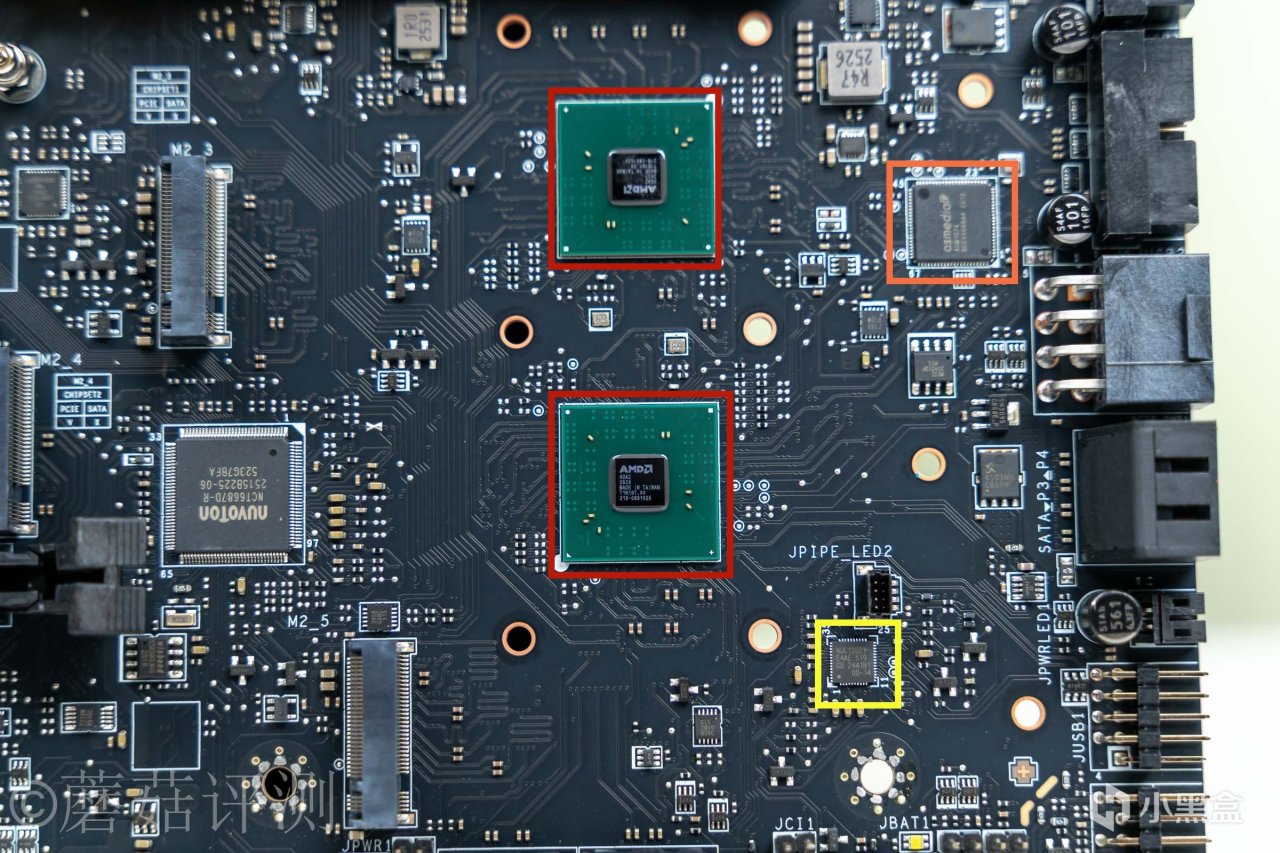

▼旁边是经典的二仙桥，两颗X870E南桥芯片，给主板的各项拓展接口部分提供功能支持；橙框芯片丝印ASM1074，祥硕科技出品，USB 3.2 Gen1的HUB芯片，给旁边的机箱前置USB 3.2插座提供支持；黄框芯片丝印NUC1262Y，新唐科技（Nuvoton）出品，ARM架构的单片机芯片，负责主板的灯效控制。

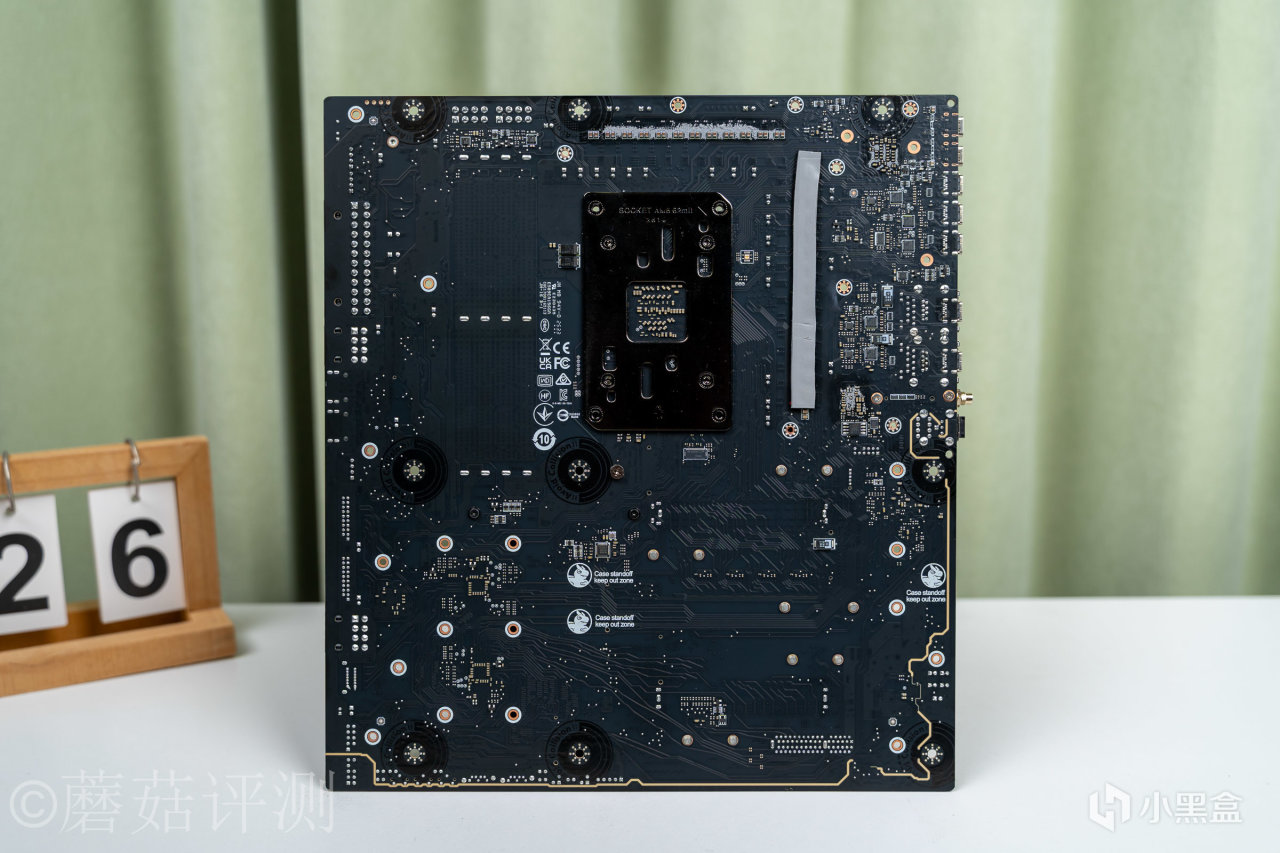

▼这块主板的各种拓展接口众多，正面已经无法完全放下，有一些芯片就被放到了背面。

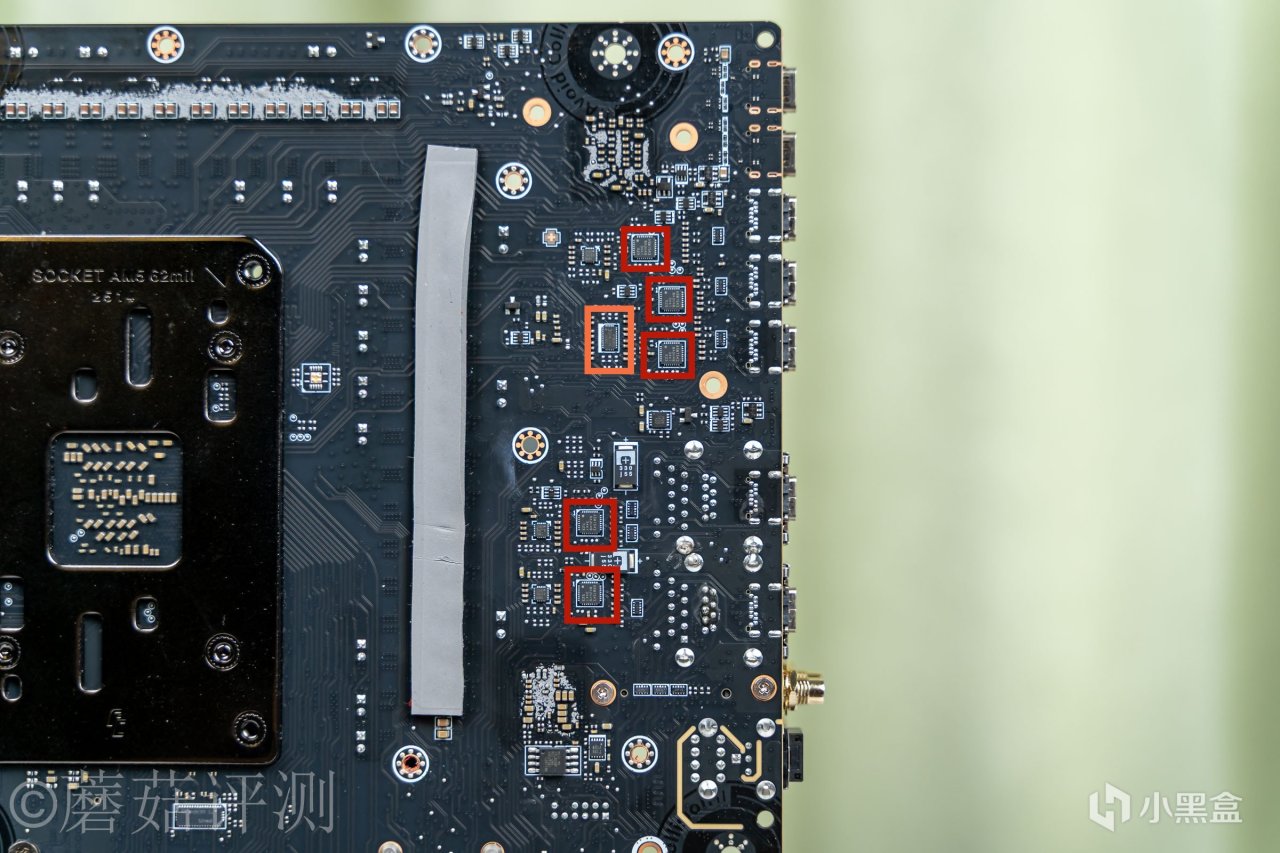

▼例如主板IO接口背面，红框芯片均为ASM1543，祥硕科技出品，这里有4颗，USB Type-C 多路复用/解复用开关，给主板后部的USB-C接口提供支持；橙框芯片丝印PI3EQX10，达尔科技出品，USB 3.2 线性重驱动器，USB信号增益器，用于增益和稳定USB信号。

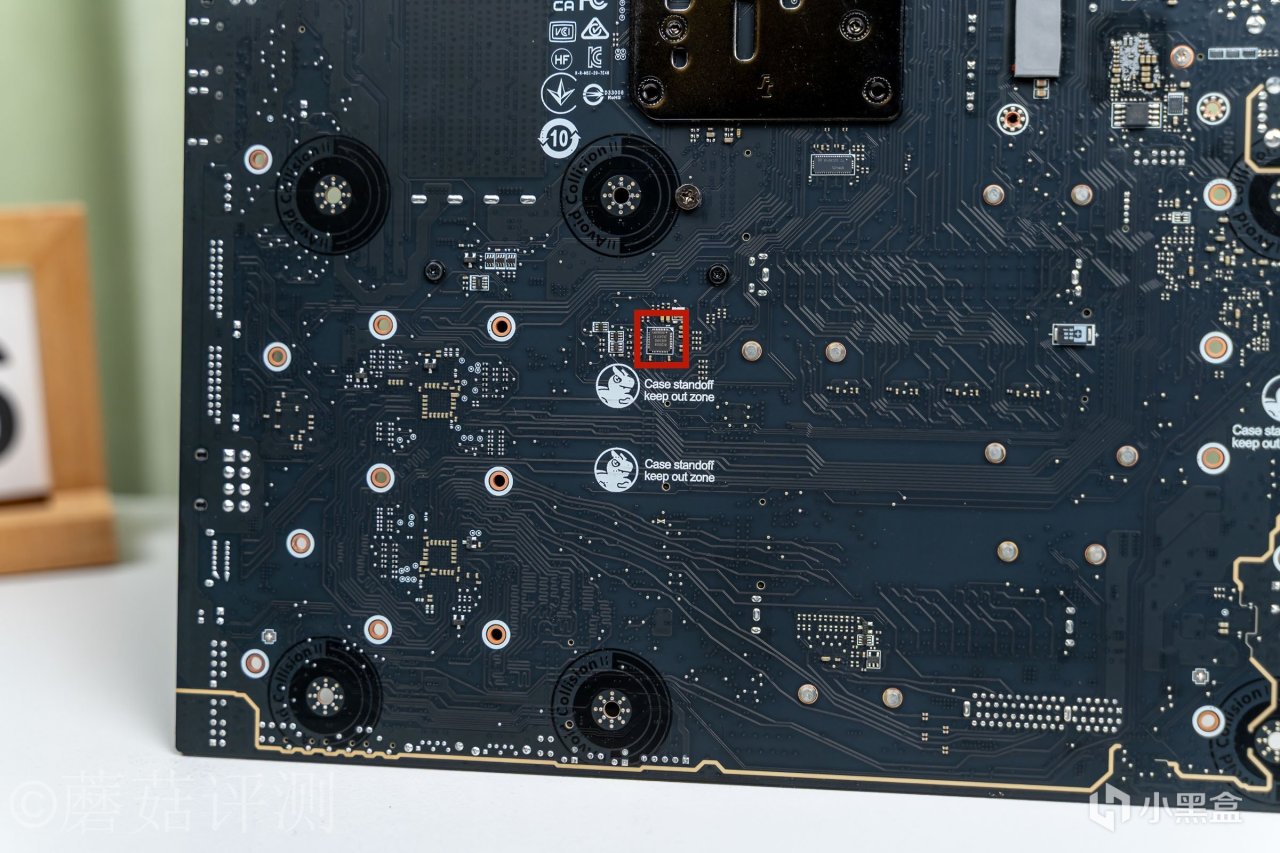

▼主板背面的中间还有一颗RC26008，瑞萨电子出品，外部时钟发生器，可以给处理器提供一个稳定的外频频率的同时，还提供超外频的功能，让这块主板在超频方面的玩法更多样。

五、微星MEG X870E GODLIKE X EDITION超神十周年主板 装机

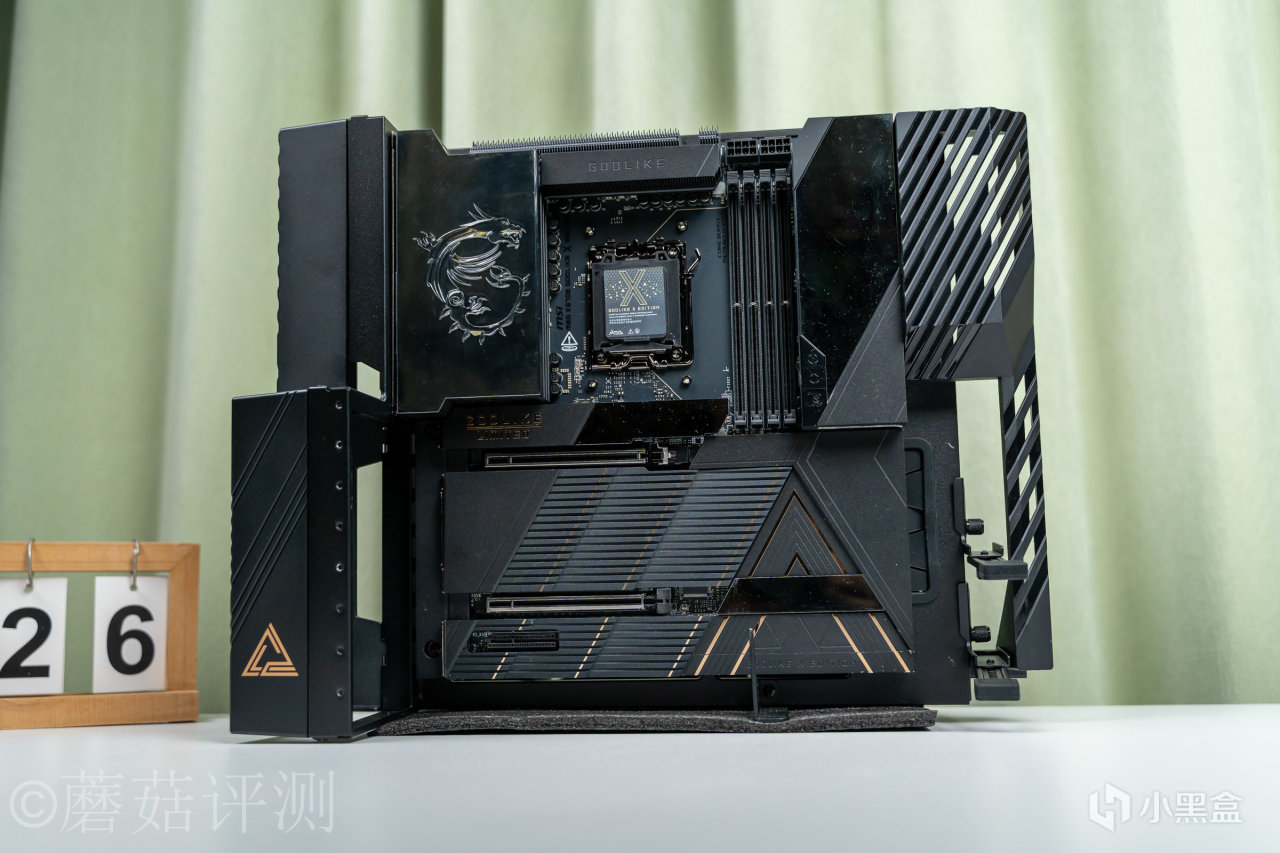

▼机箱是微星MEG MAESTRO 900R超神机箱，这里先把主板固定到主板托架上，这块主板是E-ATX规格的，两侧直接顶满。

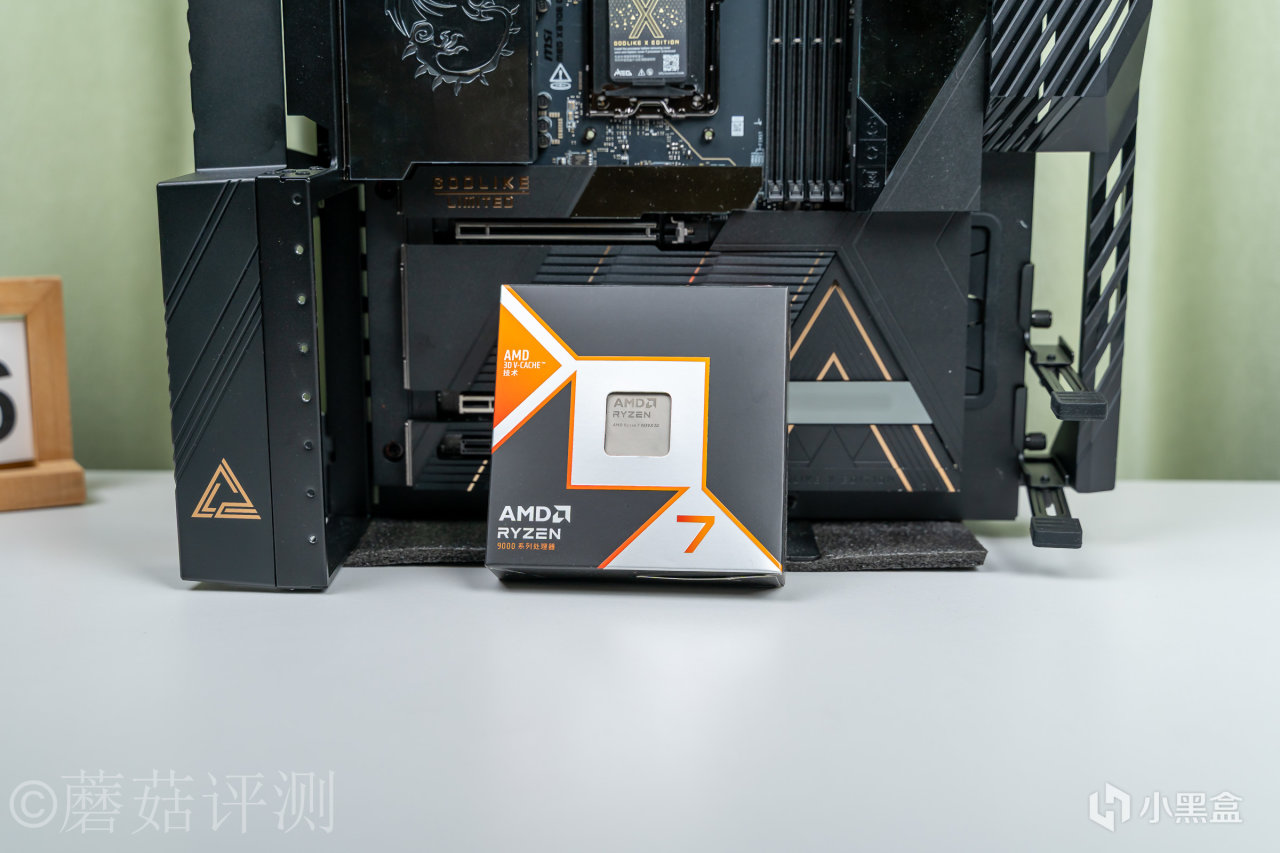

▼处理器这里用的是AMD的9850X3D，现在依然是AMD游戏性能最强的处理器。

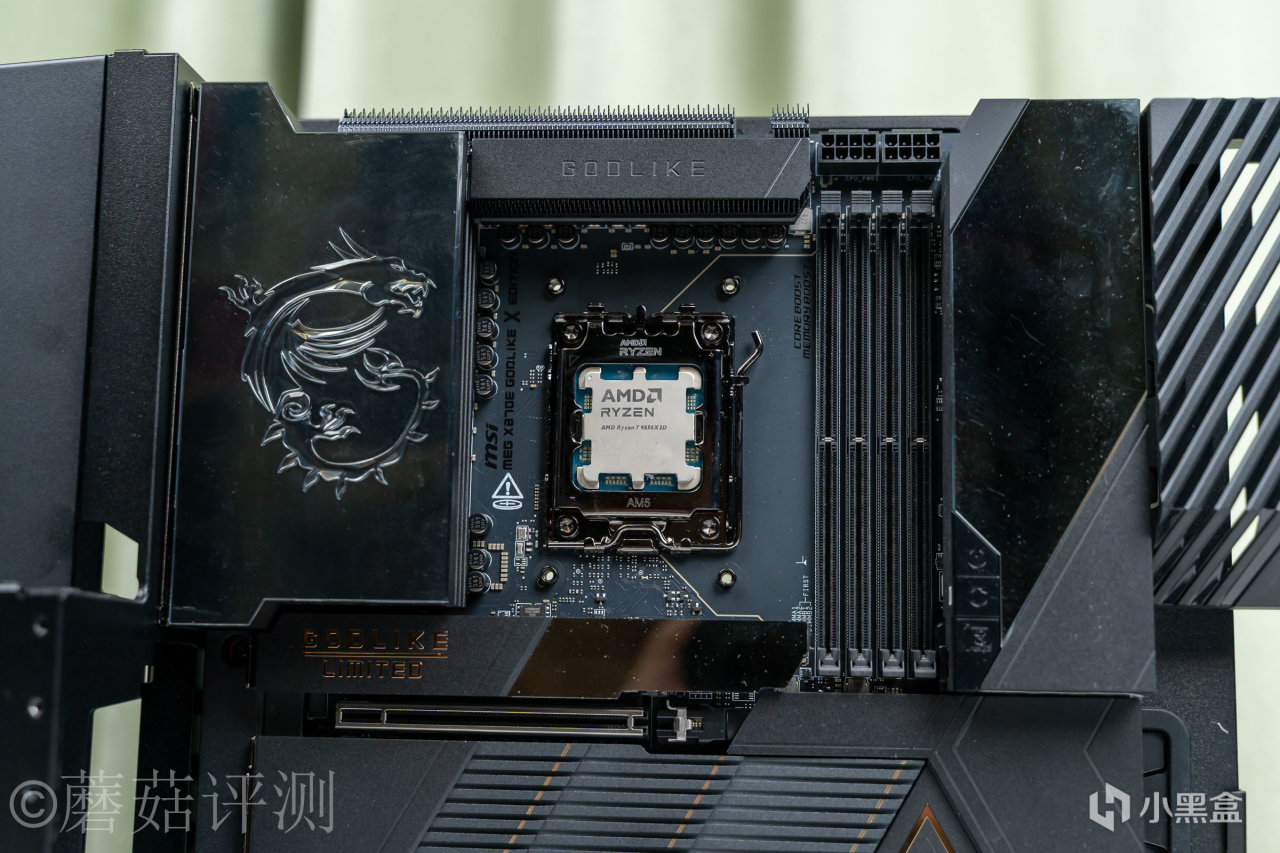

▼处理器轻松安装到主板上，这块主板的AM5扣具都是黑化处理的。

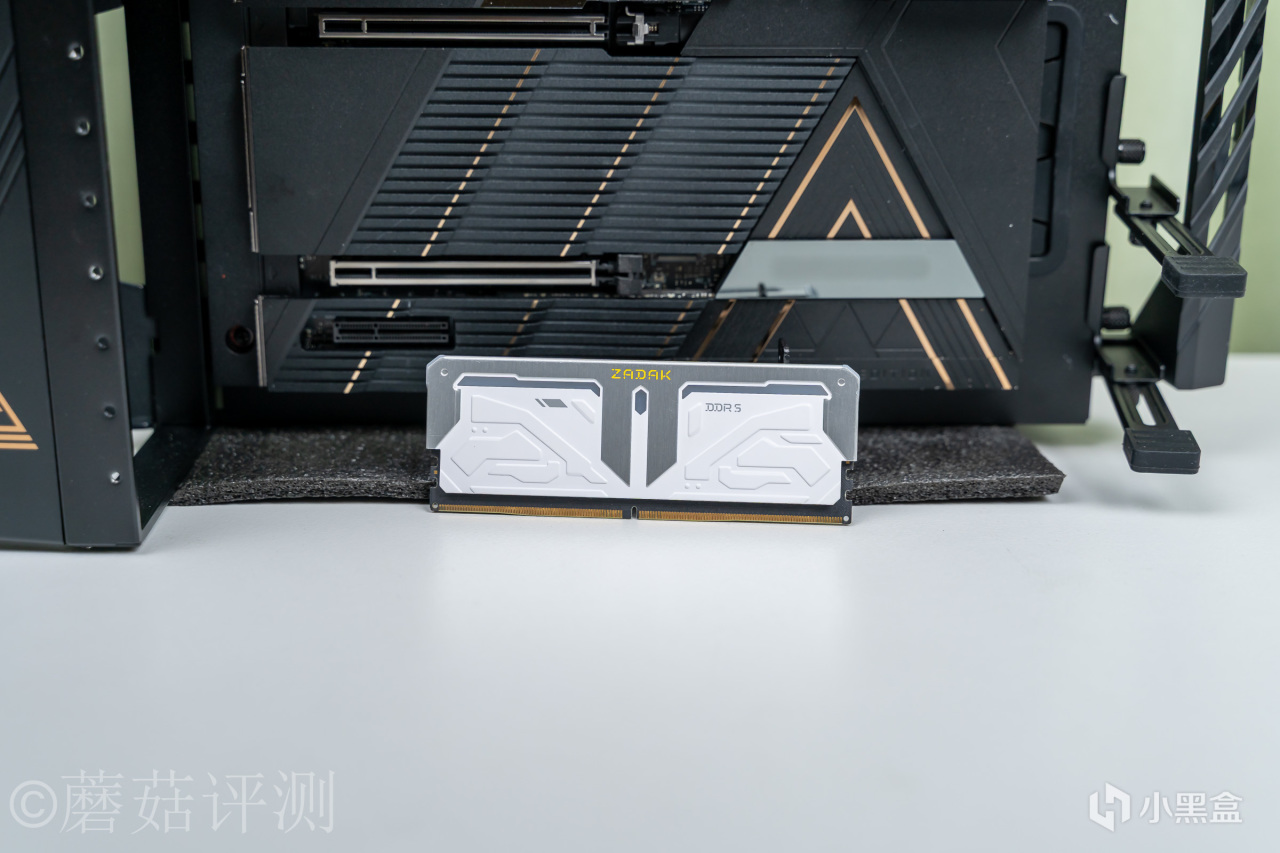

▼内存用的是宇瞻的ZADAK的SPARK内存，16*2 6000MHz，这套内存的颜值很漂亮，金属马甲采用两种不同的表面处理。

▼内存轻松安装到主板上，这块主板标配4条内存插槽，双通道内存，这里首选2、4插槽。

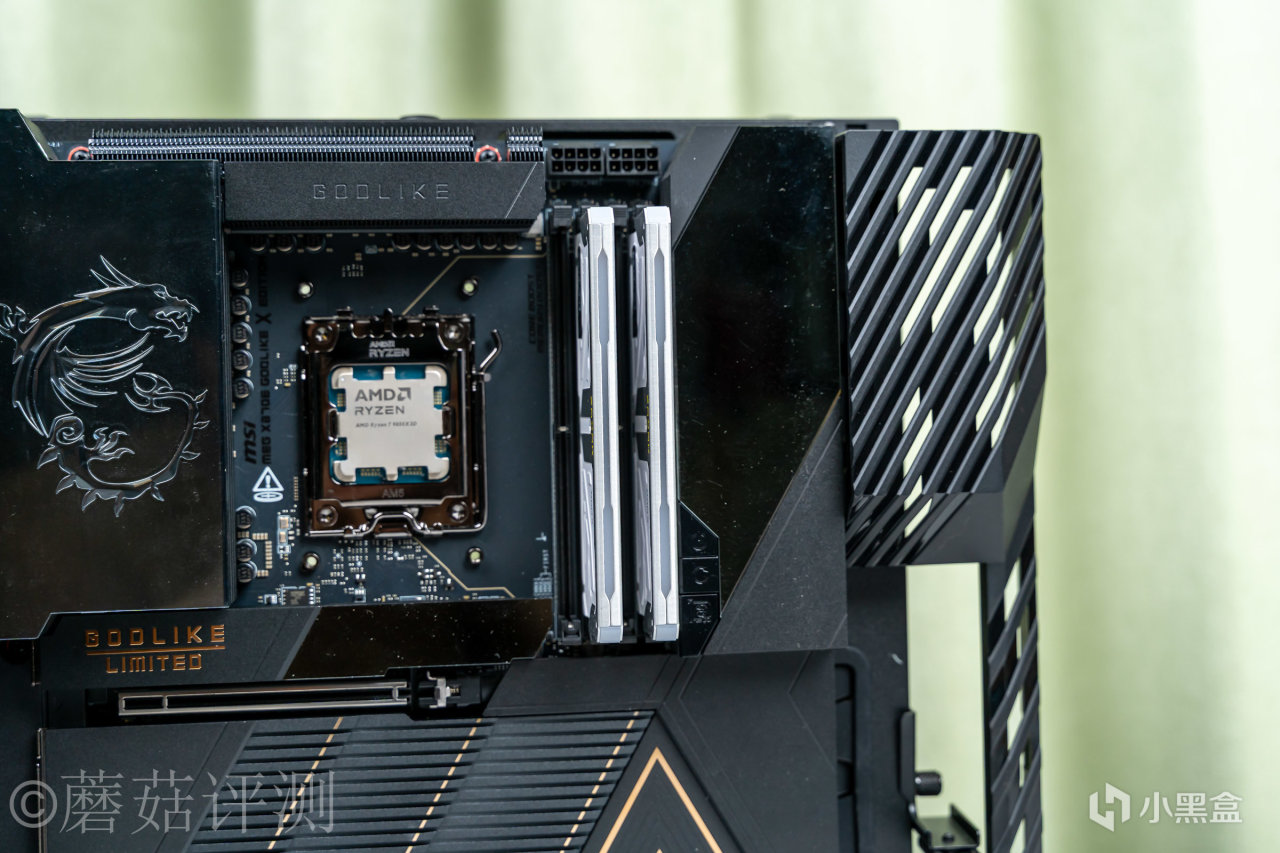

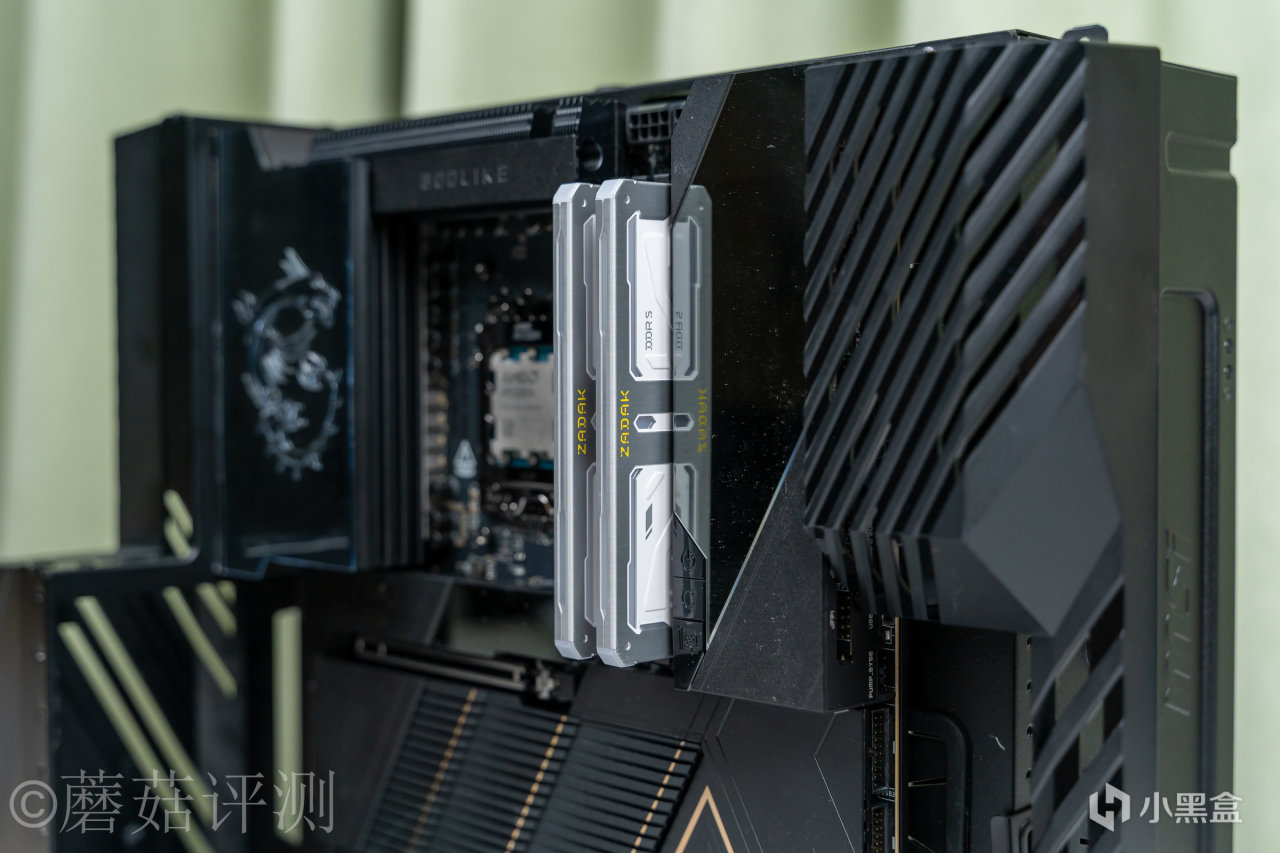

▼主板右上角的第三代龙魂动态面板屏幕模组，高度还是很可观的，大约会挡掉一半的内存。

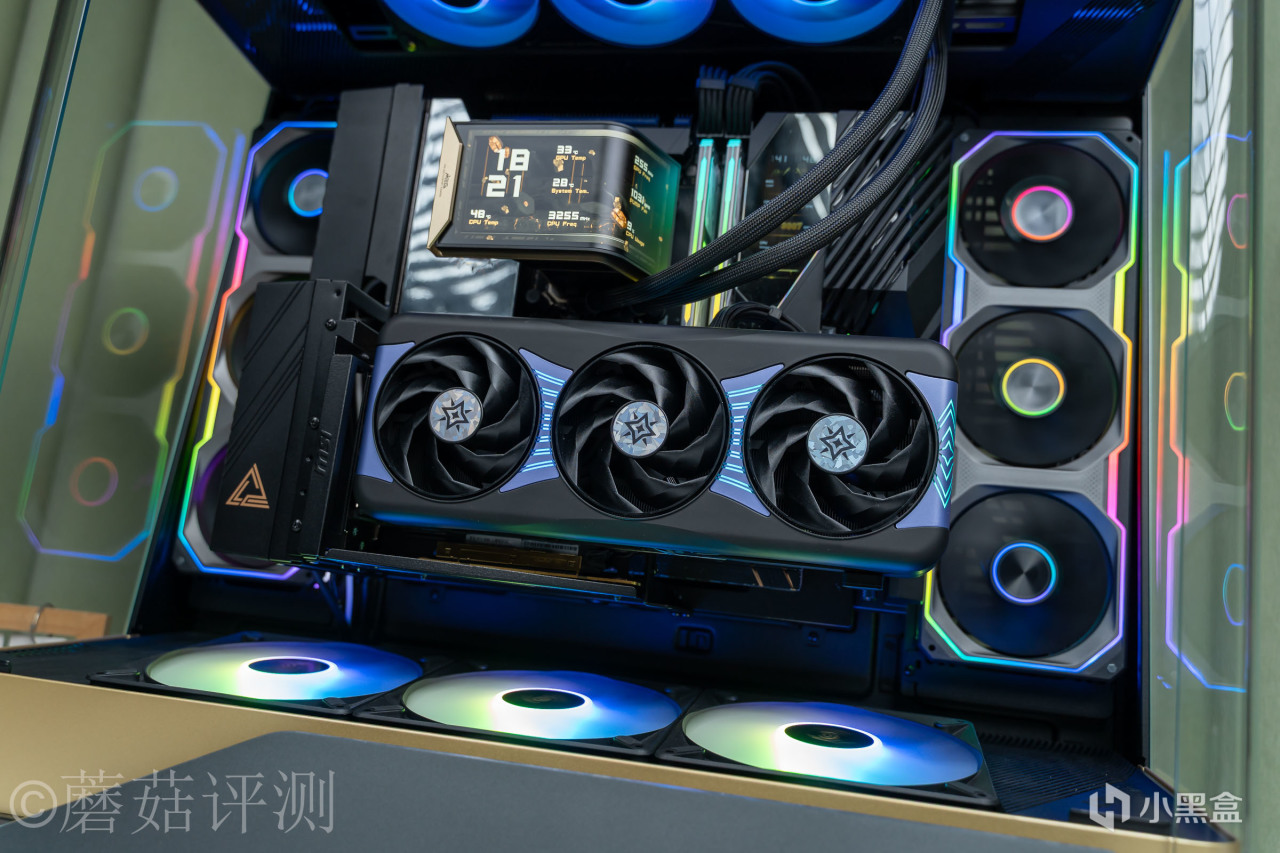

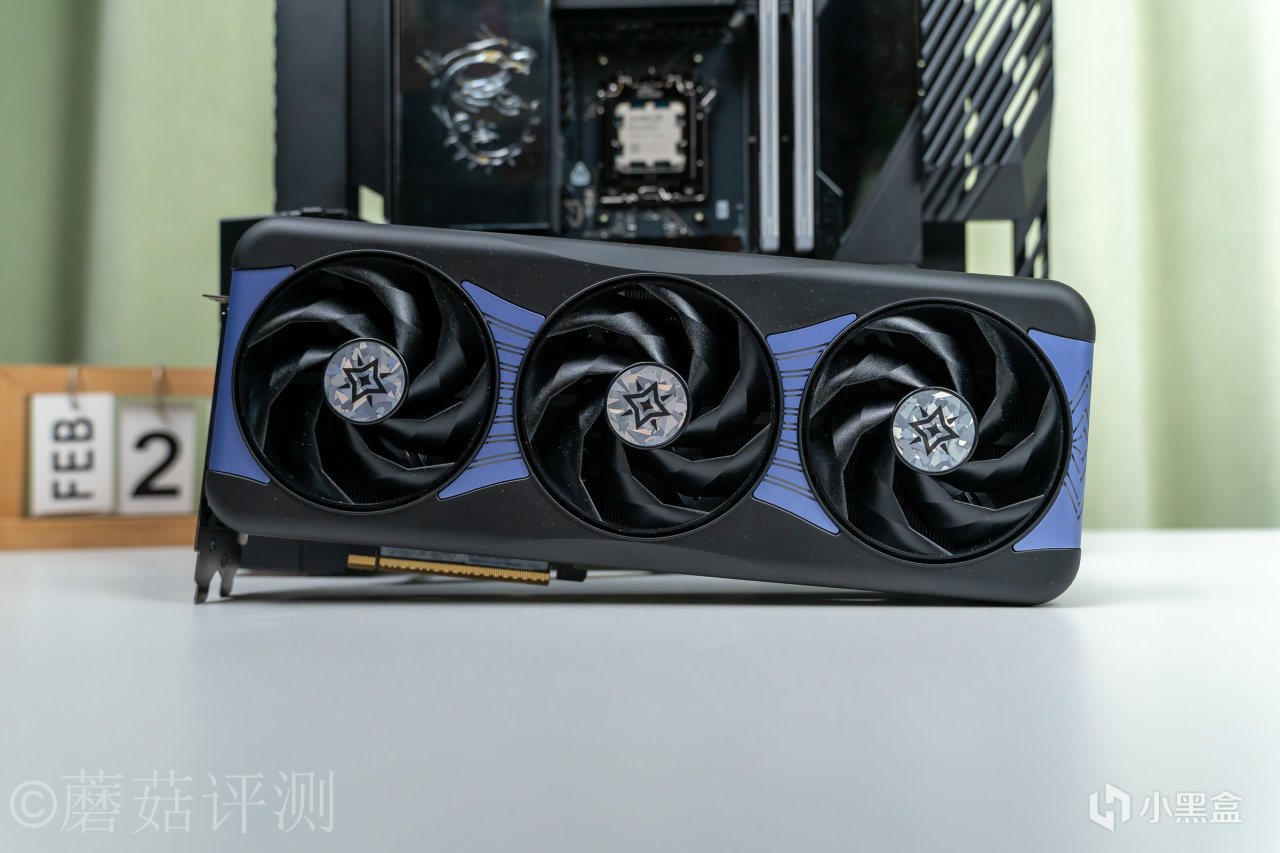

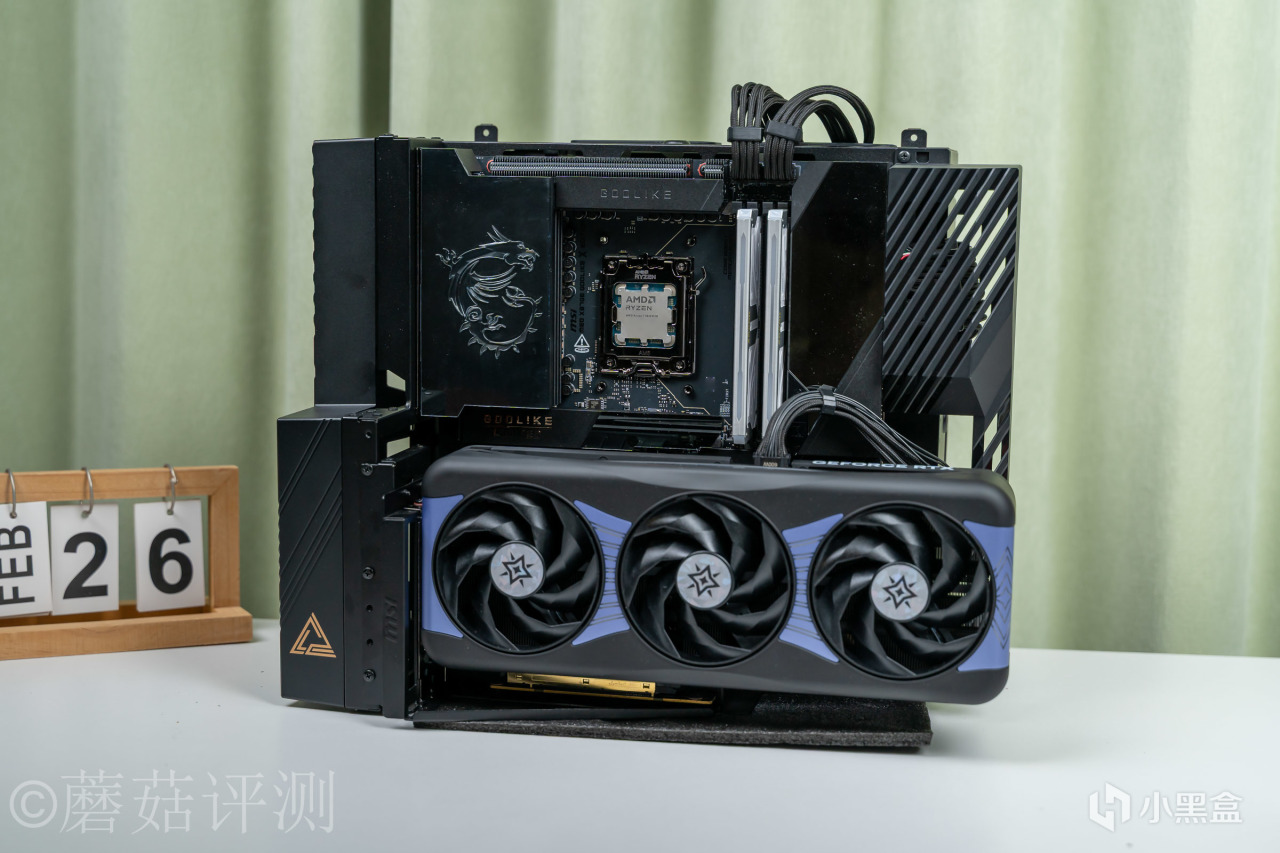

▼显卡用的是影驰的RTX 5080星曜NOX，普普通通亮机卡。

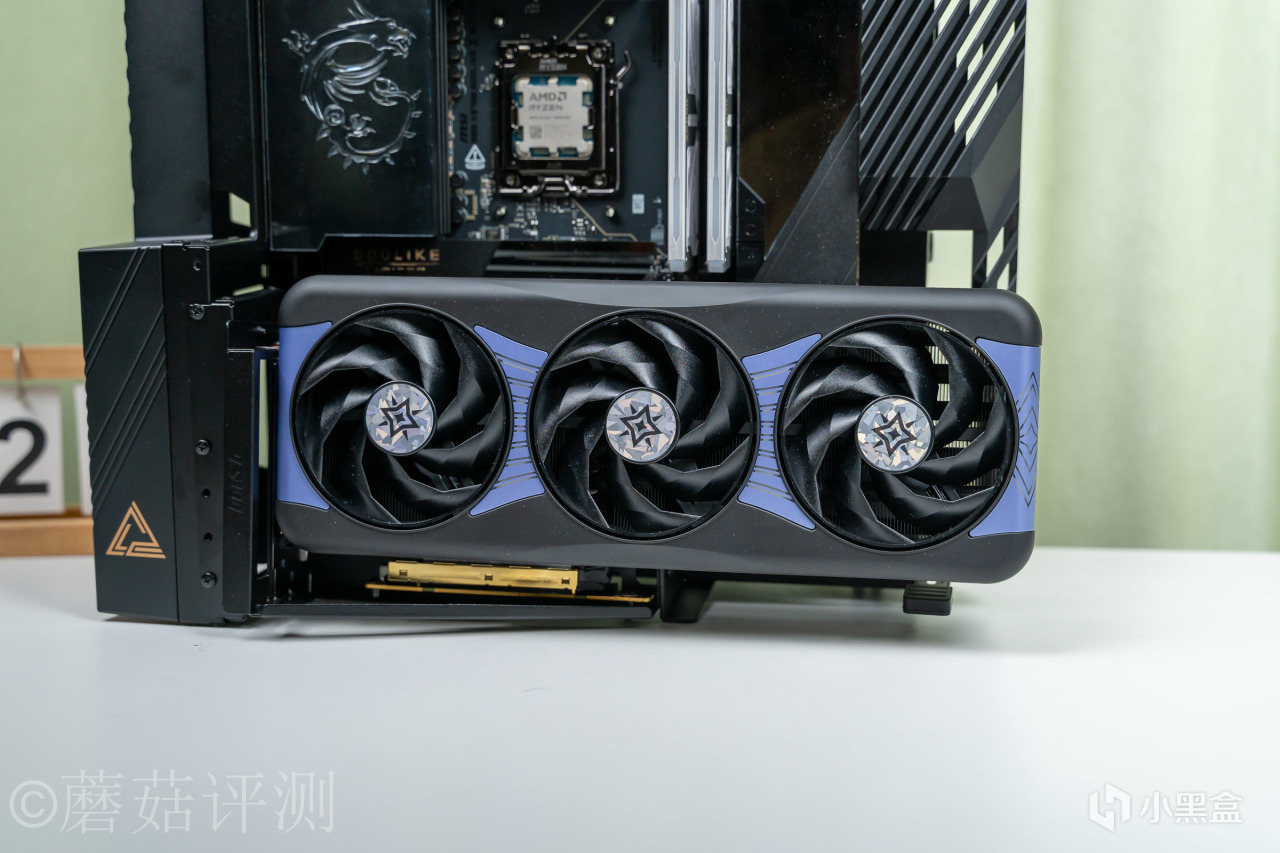

▼另外，影驰这张RTX 5080星曜NOX显卡，正面和侧面均有RGB灯效，竖装显卡的整体颜值会更加漂亮。

▼电源用的是微星的MEG Ai1600T PCIE5超神，这款电源拥有80 Plus钛金牌认证，日常运行效率超高。用料方面，全数字化主控方案，服务器级的英飞凌碳化硅SIC，以及全日系105℃的电容，并且拥有终身质保。

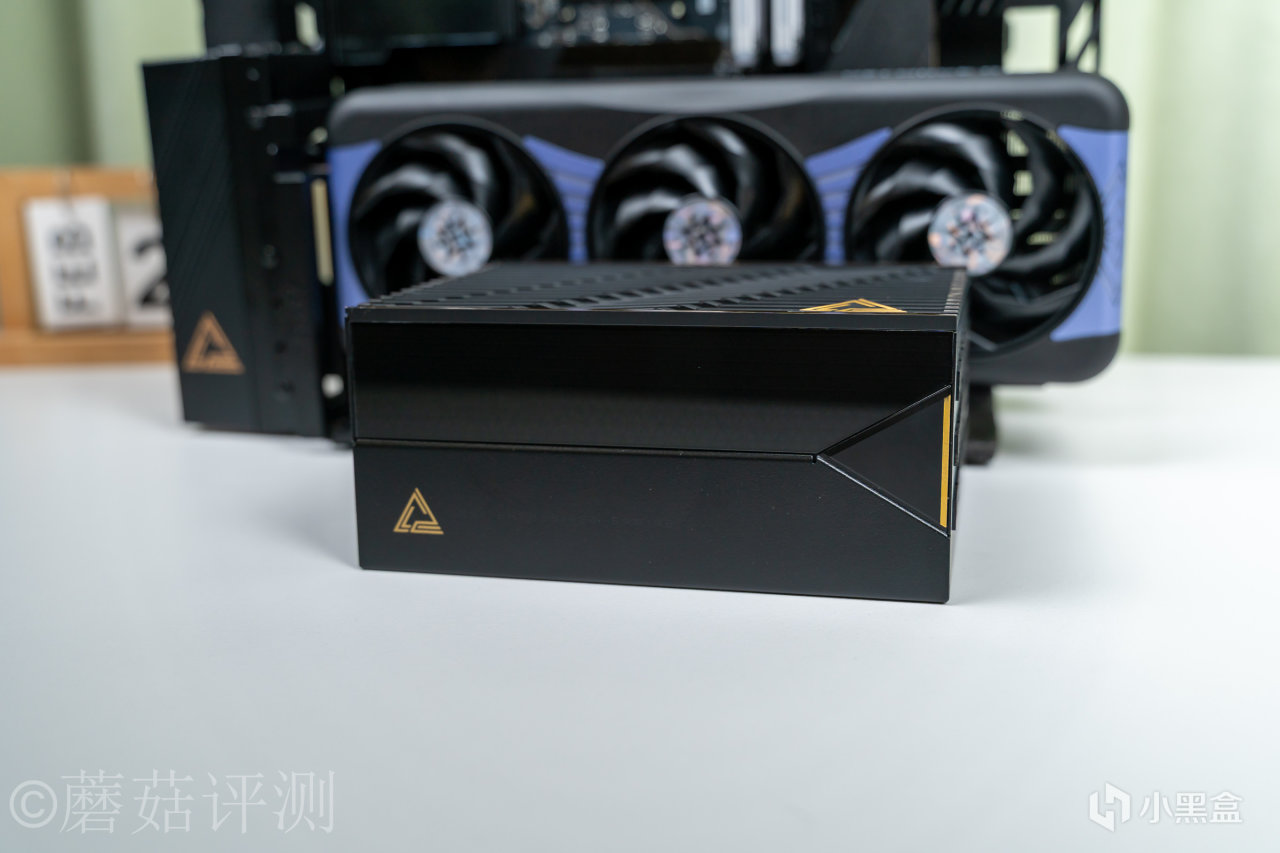

▼电源轻松固定到主板托架的背面电源仓内，顺手把各个部分的供电接口插好。

▼主板托架轻松安装到机箱内部，安装过程也很简单，直接对准推进去就能放稳，然后拧紧四周的固定螺丝就OK了。

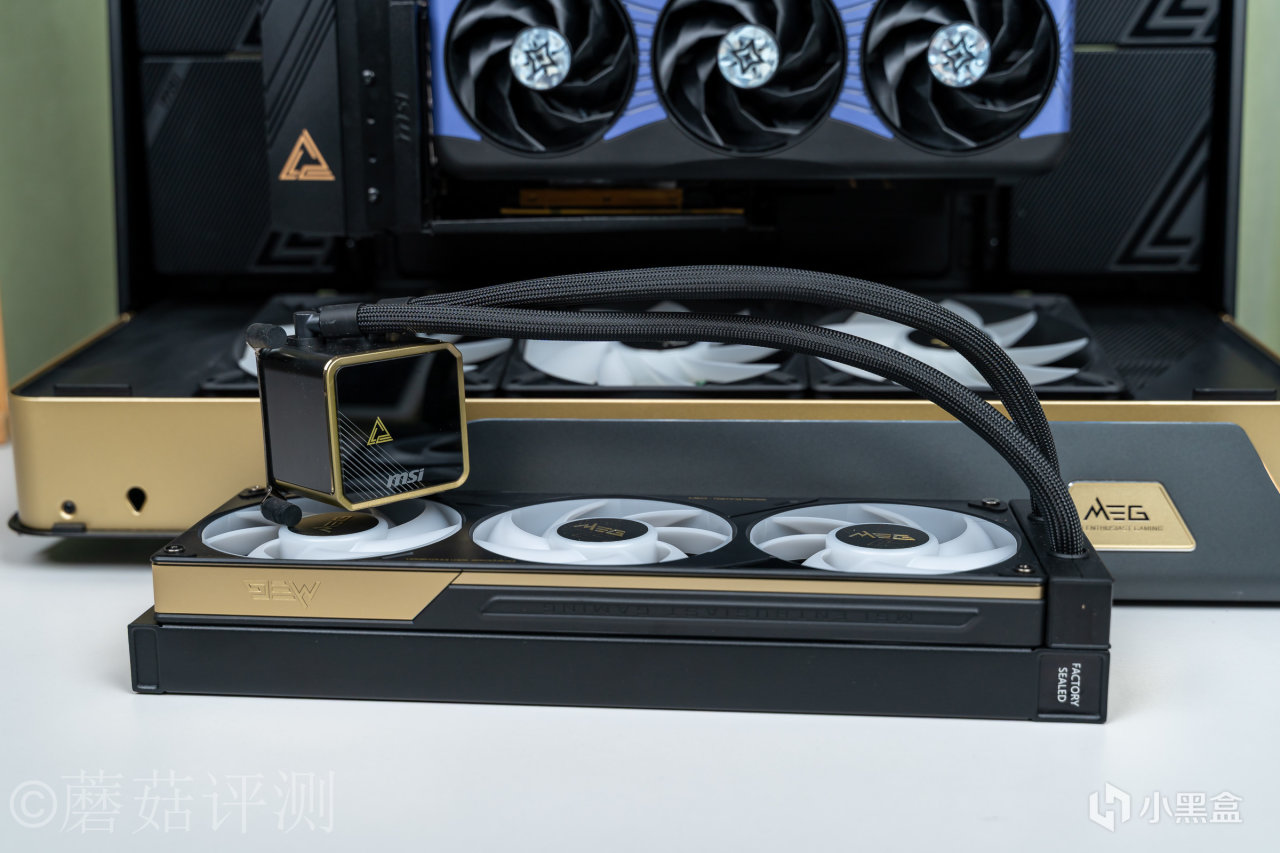

▼接着安装水冷，微星的MEG CORELIQUID E15 360超神水冷，这款水冷标配一块6.67英寸的裸眼3D曲面屏幕，视觉观感超级震撼。

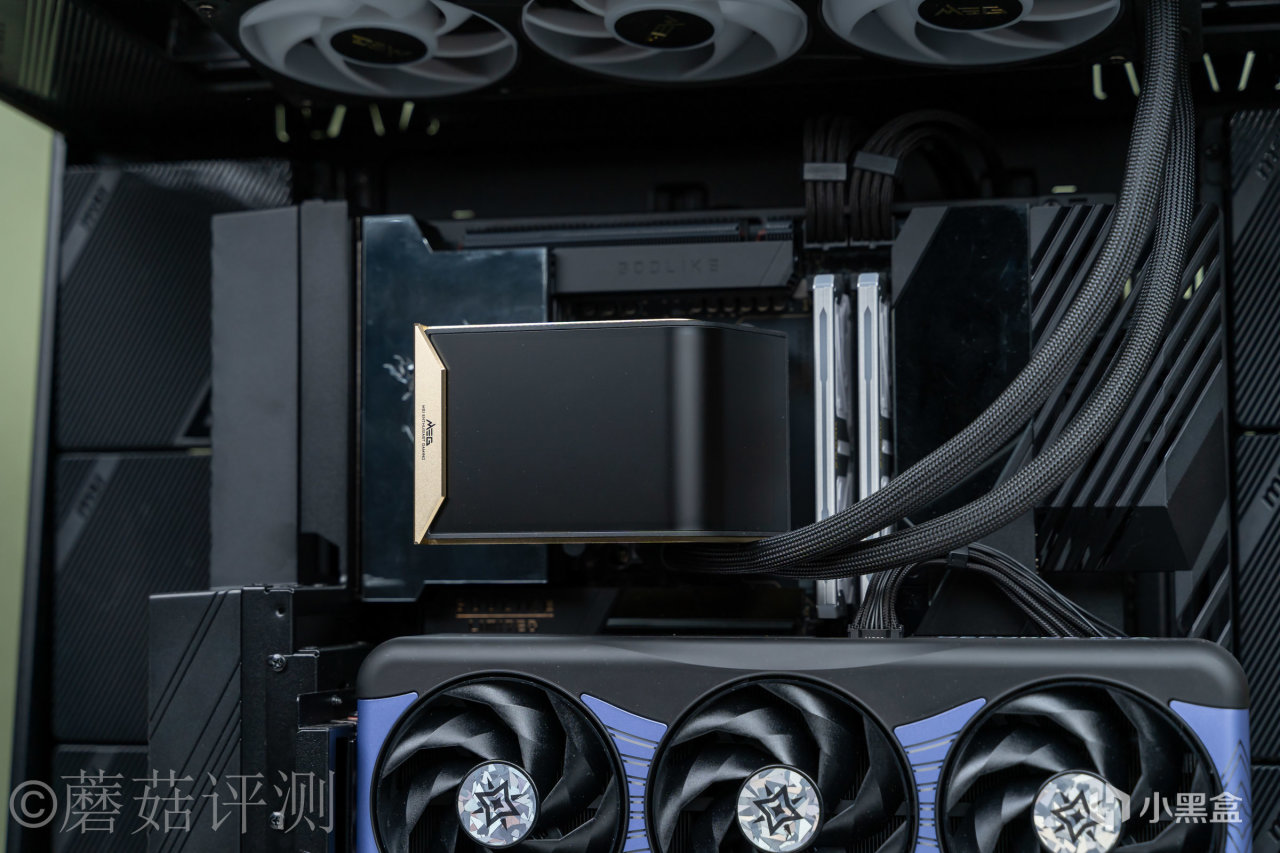

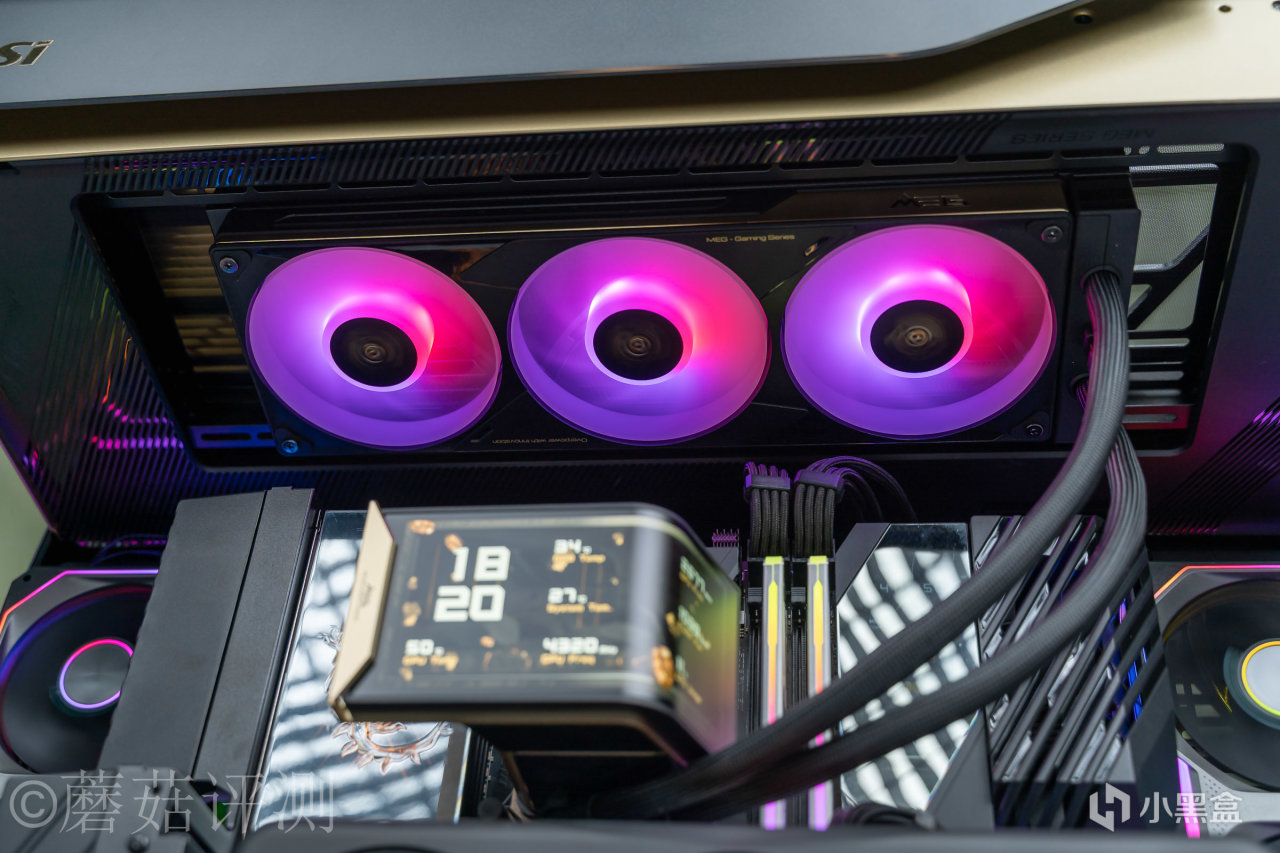

▼水冷排轻松安装到机箱顶部，水冷头安装到主板上。水冷头上标配一个磁吸式的塑料盖板，取下这个盖板，就可以安装屏幕模组了。屏幕模组采用磁吸式固定，对准位置，直接放上去就OK，安装过程超级简单。

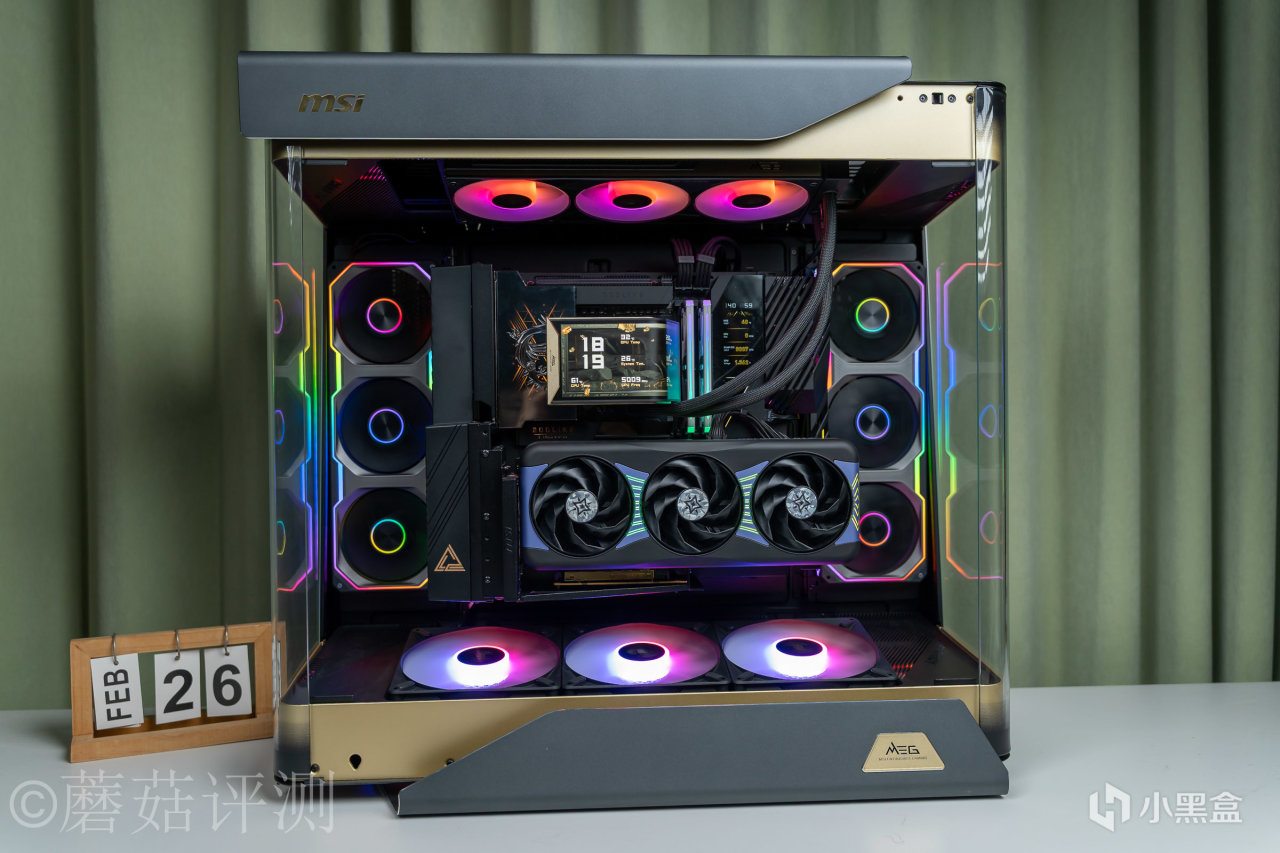

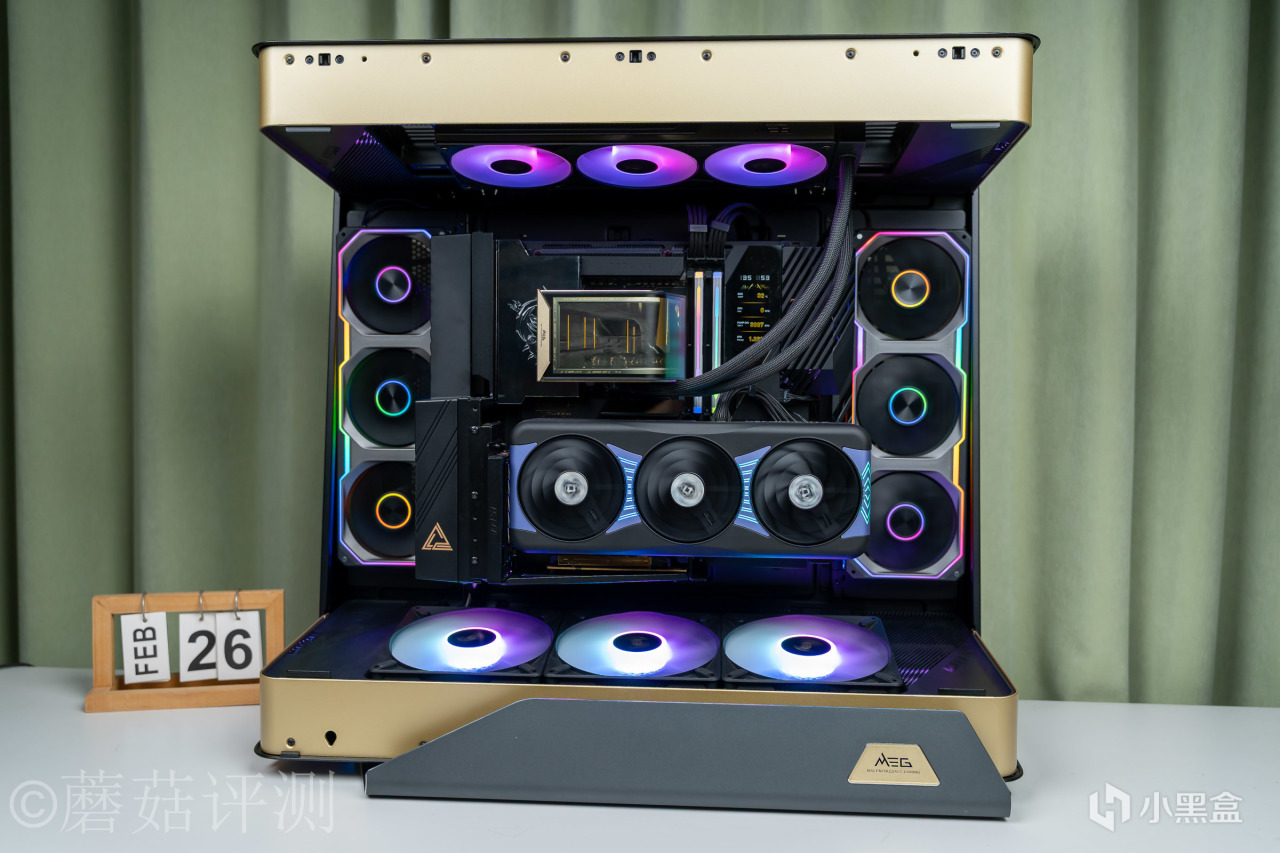

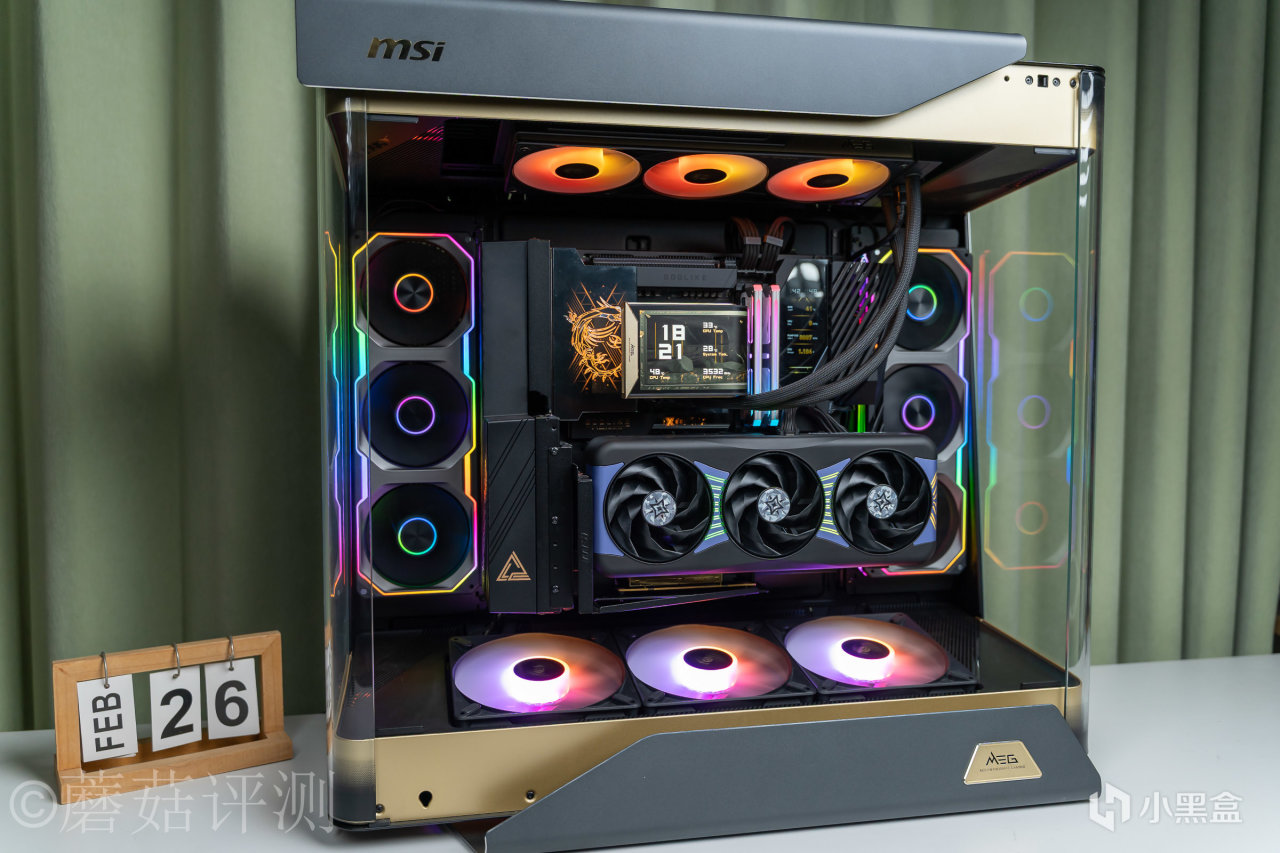

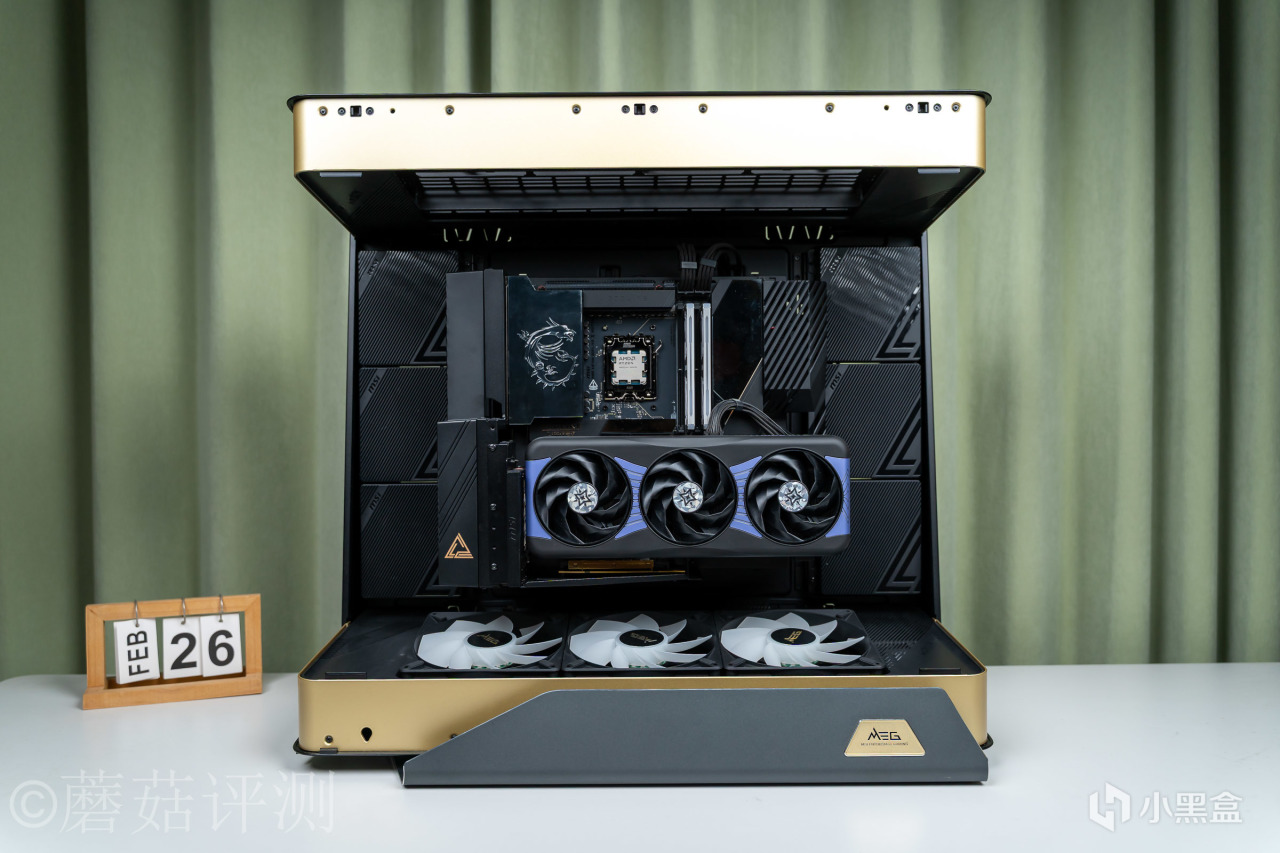

▼插电，开机，一次点亮，虽然还没装侧透玻璃盖板，但机箱整体的视觉观感已经很震撼了。

▼简单安装机箱两侧曲面玻璃侧板，以及机箱顶部的铝合金盖板，机箱的整体质感瞬间又提升了。

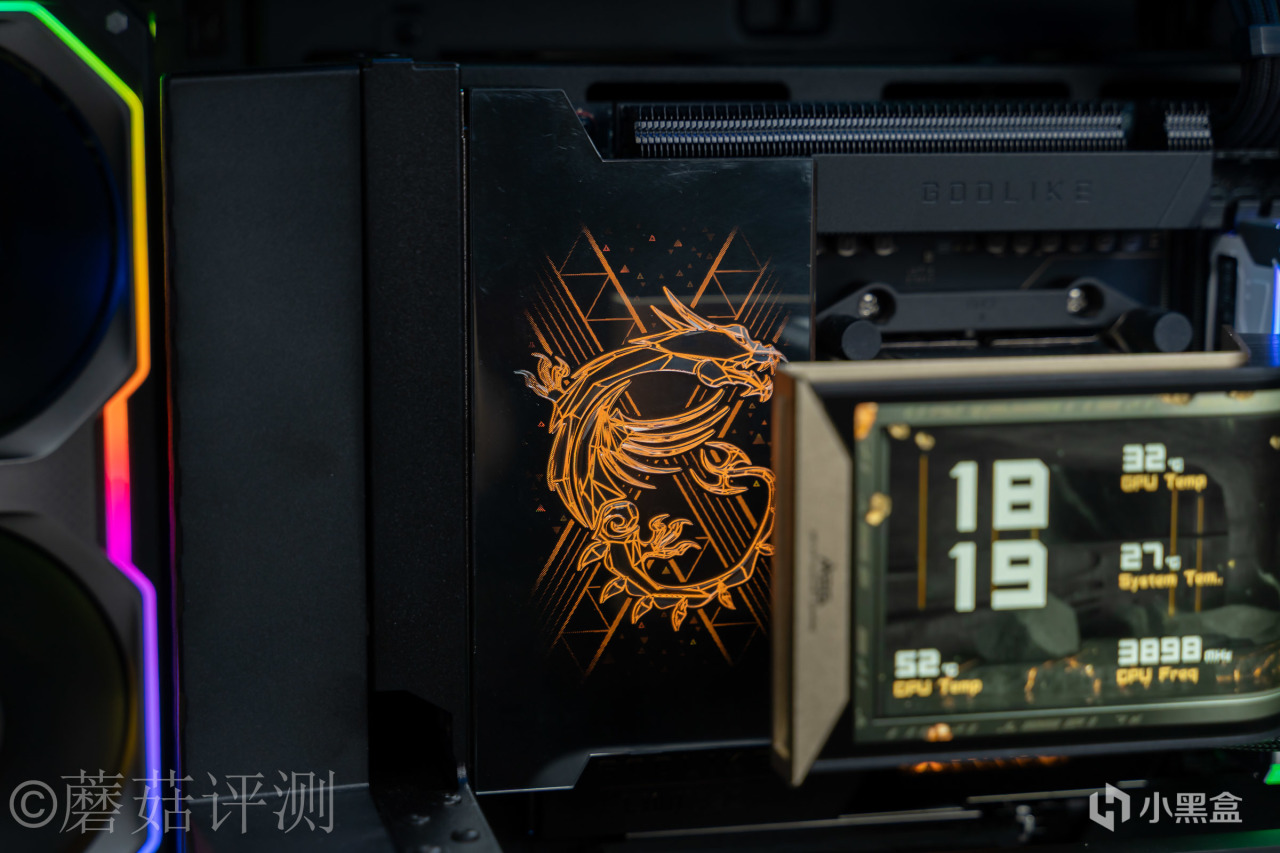

▼微星这块MEG X870E GODLIKE X EDITION超神十周年限量版主板，左侧供电散热件表面不仅有微星经典的龙标LOGO，而且LOGO的表面有凸起的透明造型，配合RGB灯效，整体的效果更加出色。

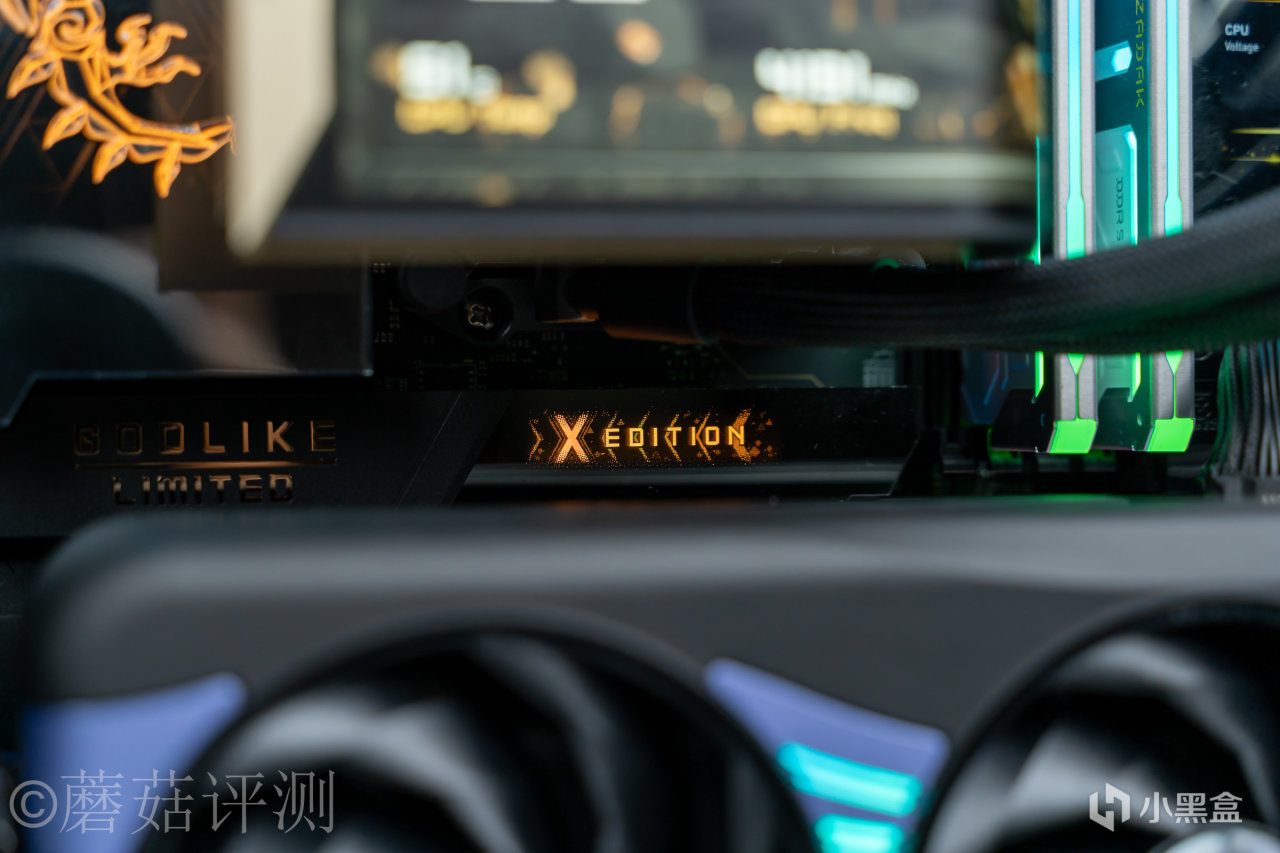

▼另外在主板最上面的M2金属散热片上，还有X EDITION的字样，同样支持RGB灯效。

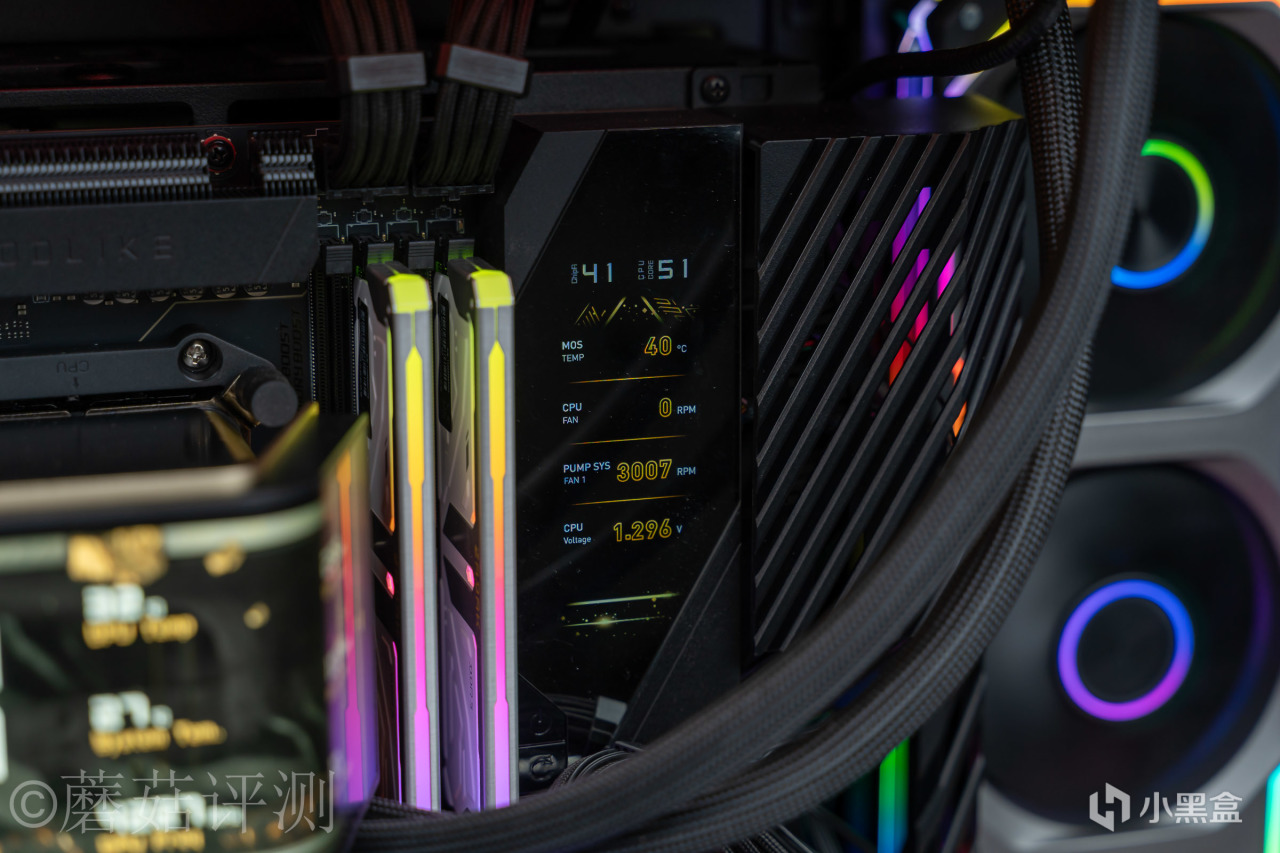

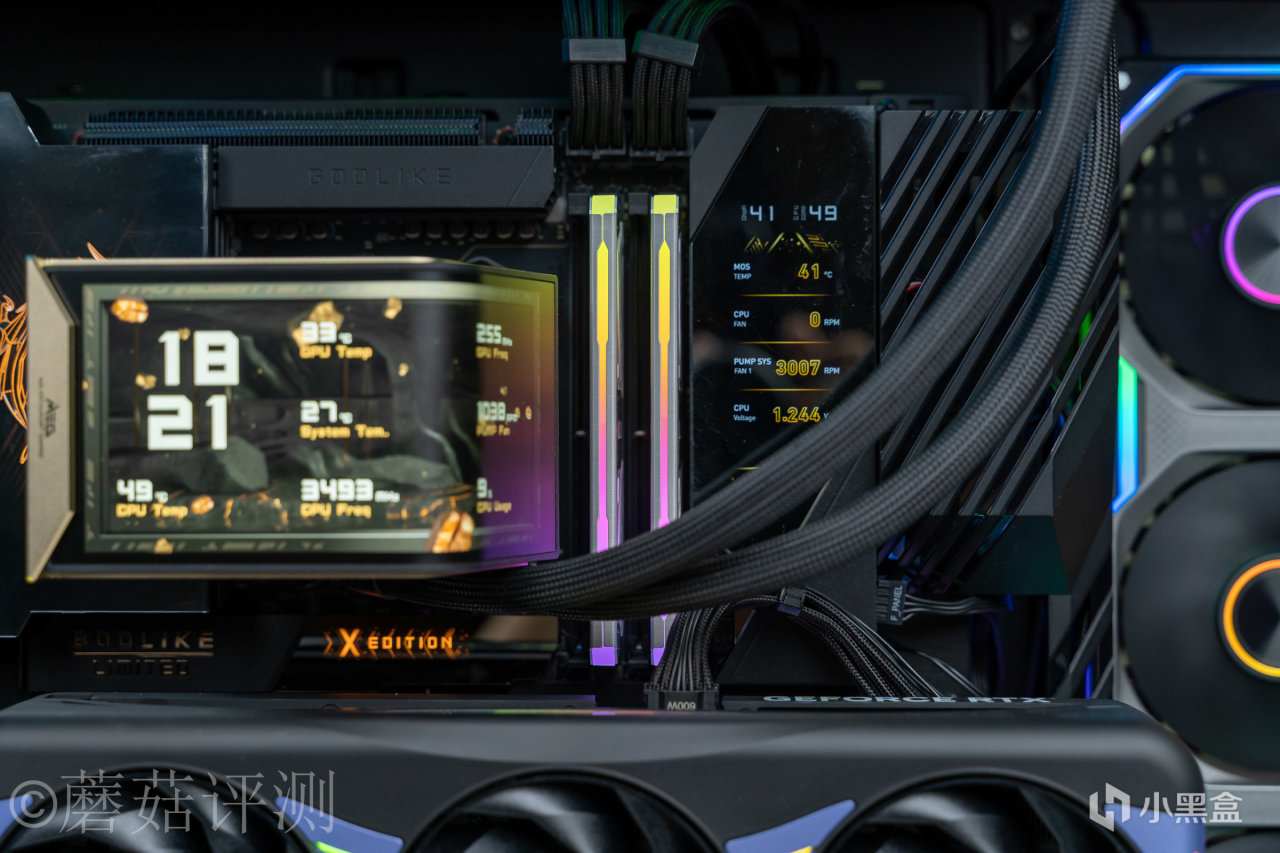

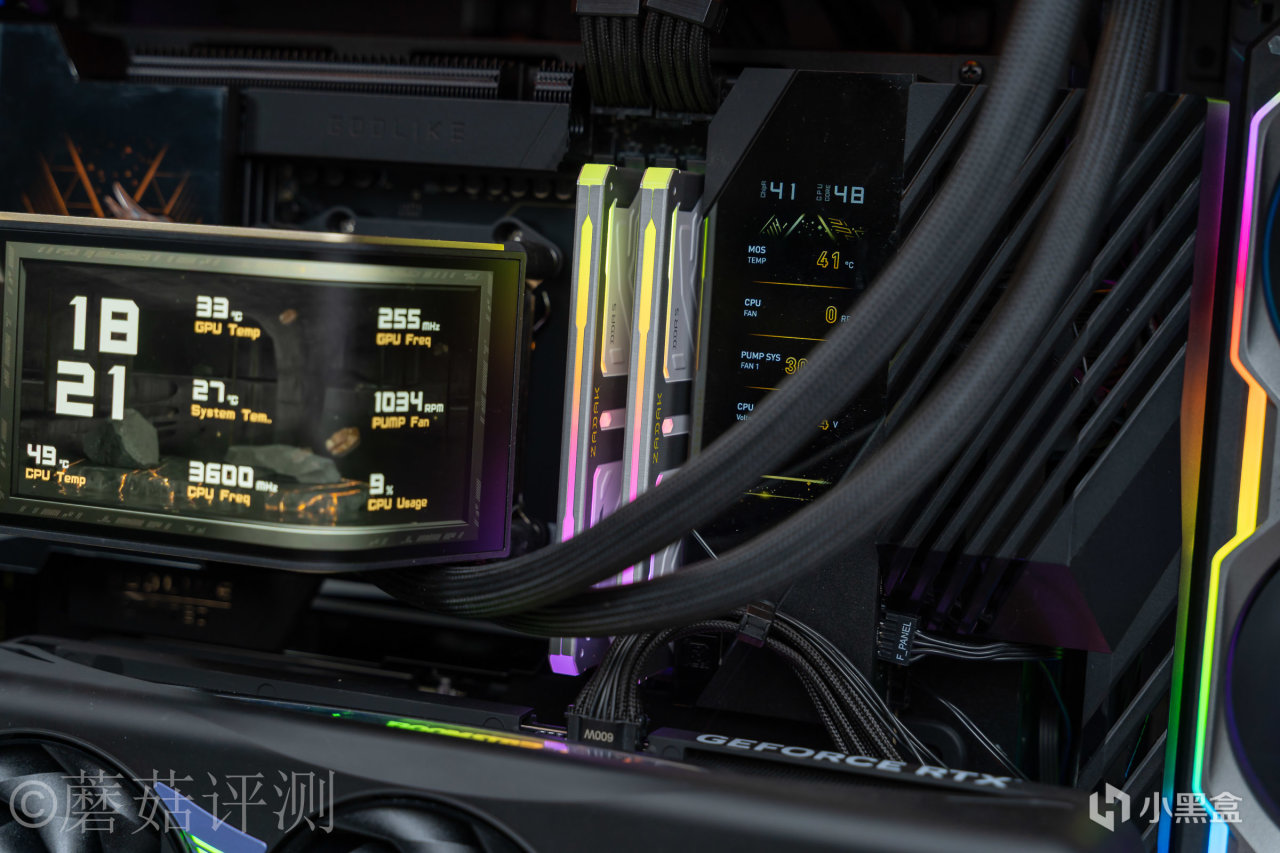

▼主板右侧标配的第三代龙魂动态面板屏幕模组，显示内容丰富，支持软件控制，左下角还有三个物理按键，分别是开机键、重启键和显卡锁定按键。

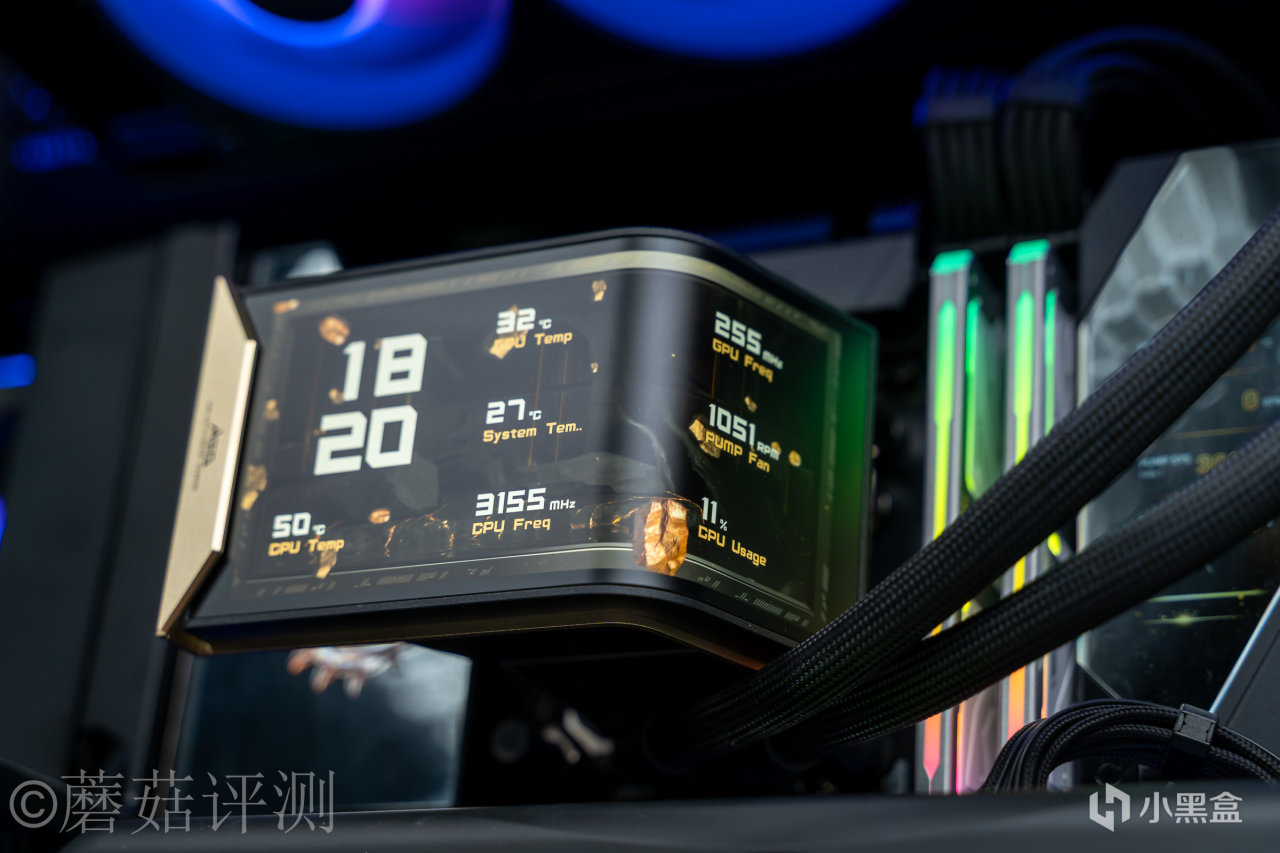

▼微星MEG CORELIQUID E15 360超神水冷标配的裸眼3D曲面屏幕，视觉观感非常夸张，不仅是从左到右的屏幕显示长度震撼，而是整体的显示效果震撼，屏幕的分辨率是2240 x 1080，显示效果超级细腻，弧度过渡超级顺滑。

▼冷排风扇的颜值很漂亮，扇叶是乳白色的，柔光效果不错。冷排风扇采用静谧层流技术，中置风扇通过逆向旋转设计，可以有效的降低气流扰动与噪音，日常运行更加安静。

▼内存条顶部有一条完整的RGB灯带，乳白色的，柔光效果不错，颜色过渡均匀。

▼内存条侧面是多段式的RGB灯带，巧妙的和两种不同表面处理的金属马甲融合到一起，很有设计感。

▼影驰这张RTX 5080星曜NOX显卡，侧面有RGB灯带，从头贯穿到尾。

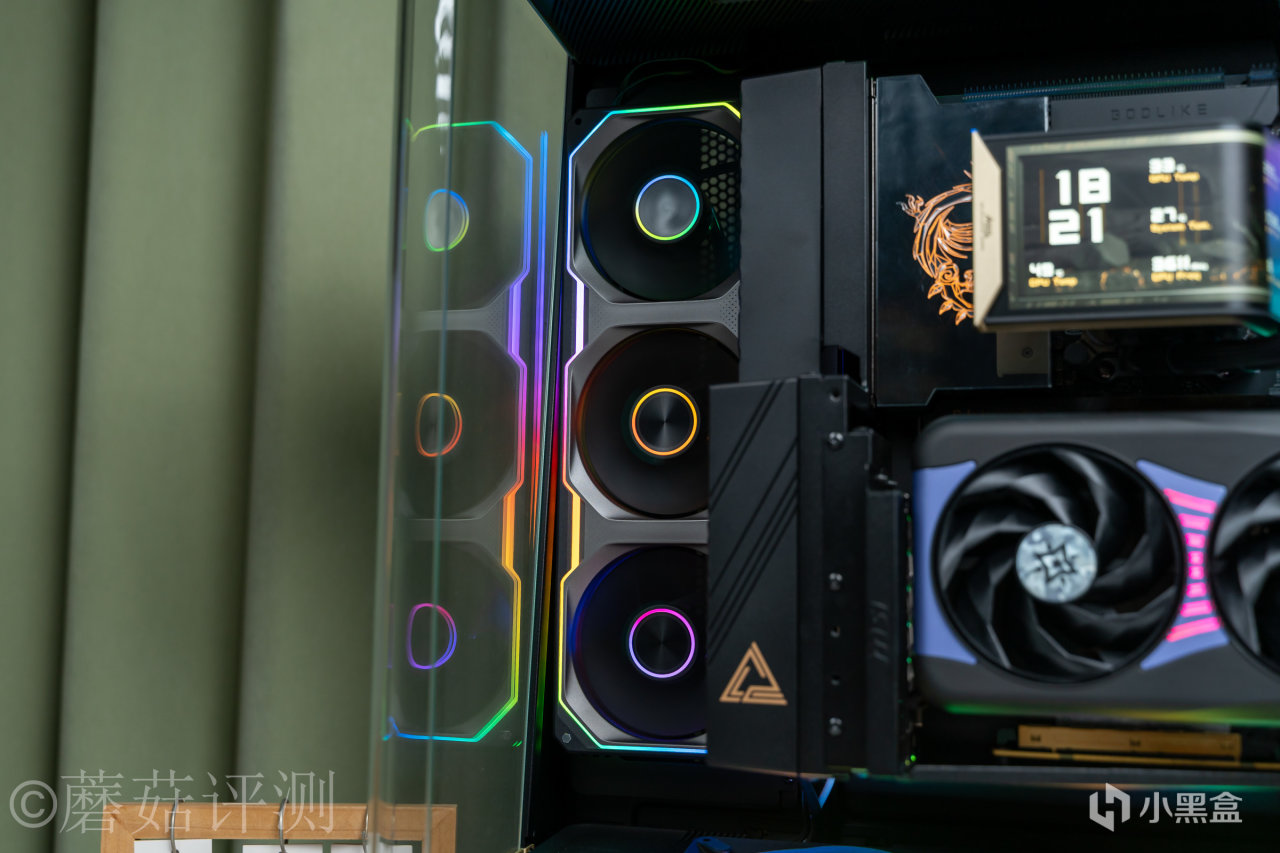

▼机箱侧面是乔思伯的XA360模组扇，RGB灯效采用整体设计，一体感更好。

▼微星这款机箱，采用三面全景设计，再加上蘑菇在机箱的两侧安装了相同型号的机箱风扇，让这款机箱的左右观感都非常棒。

六、微星MEG X870E GODLIKE X EDITION超神十周年主板 测试

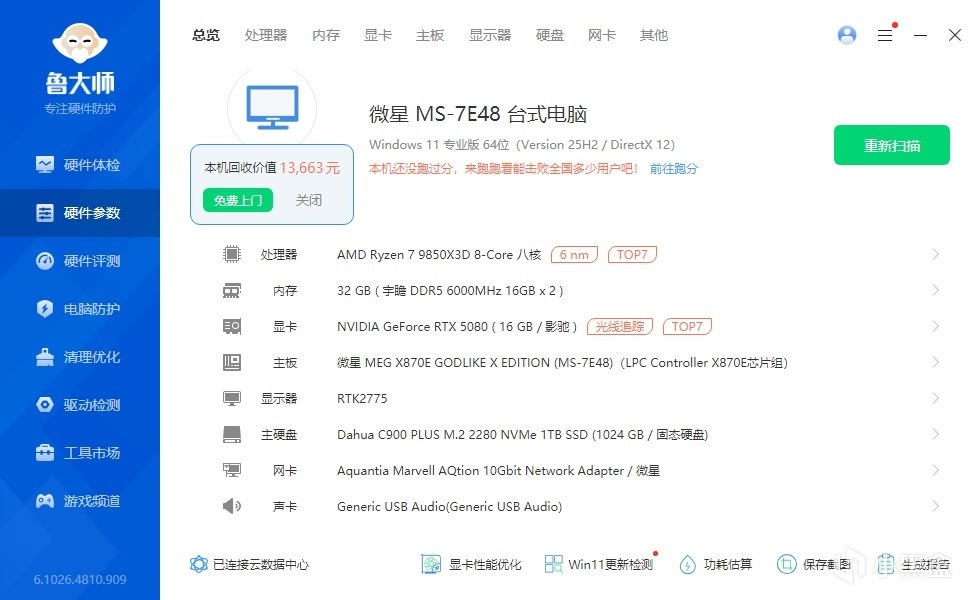

▼整机配置一览，处理器是9850X3D，主板是微星的MEG X870E GODLIKE X EDITION超神十周年限量版主板，显卡是影驰的RTX 5080星曜NOX。

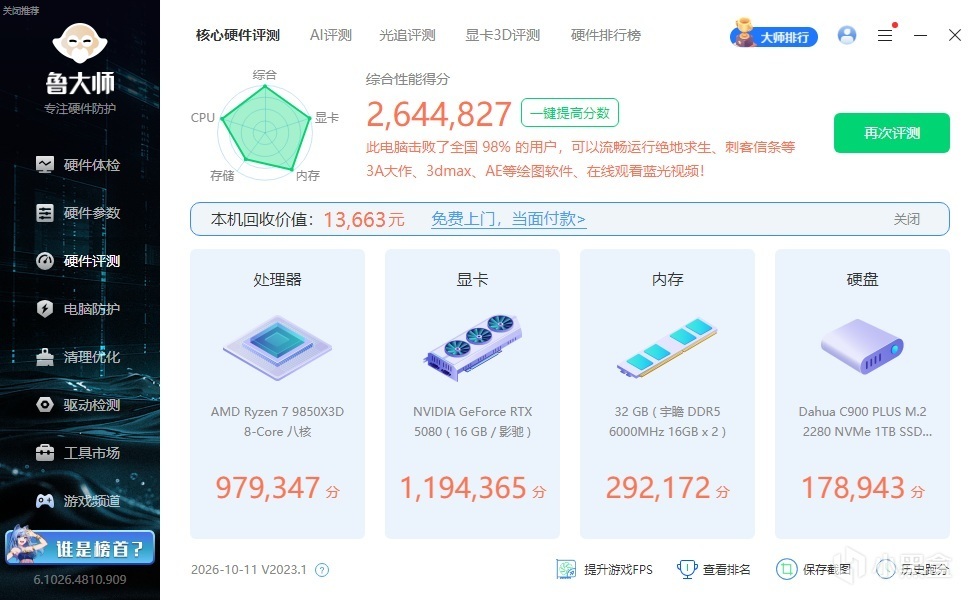

▼简单跑个整机测试，整机得分264.5W，其中处理器单独得分97.9W，显卡单独得分119.4W，分数都很高。

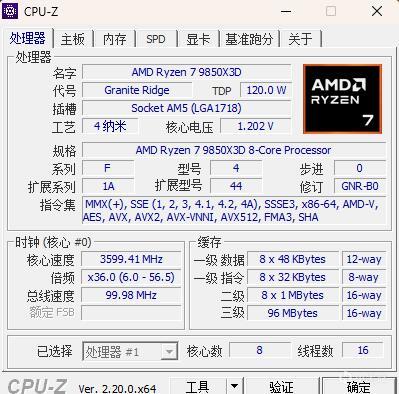

▼简单看下处理器的硬件参数，8个核心16线程，三级缓存96MB，非常给力的三缓。

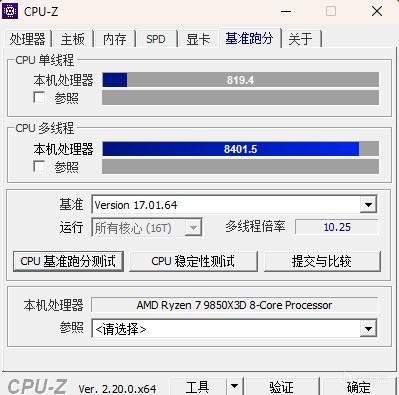

▼简单跑个CPU-Z的测试，单核得分819.4，多核得分8401.5，不错。

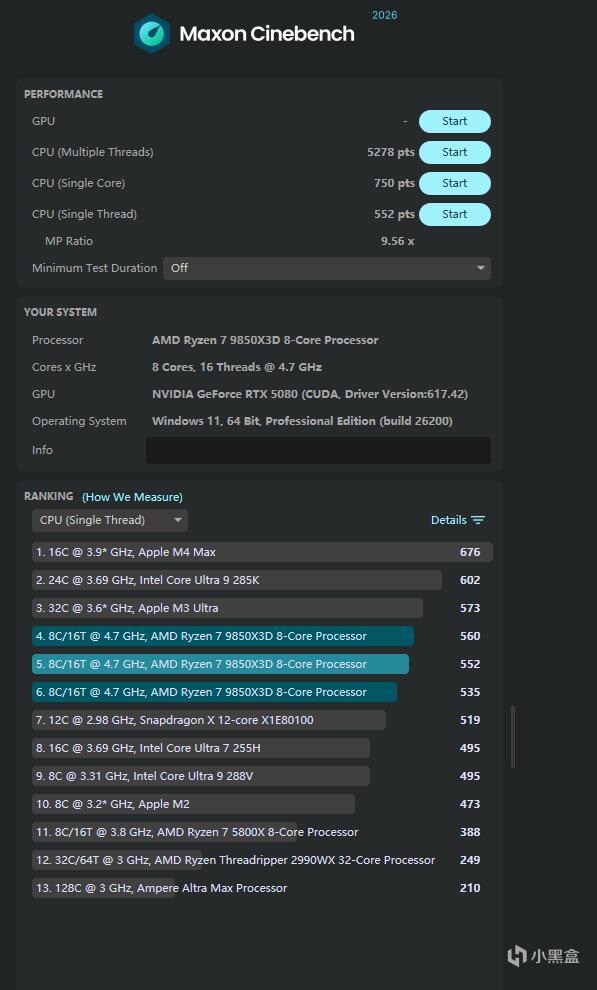

▼简单跑个CineBench 2026，单线程得分552，单核得分750，多线程得分5278，表现不错。

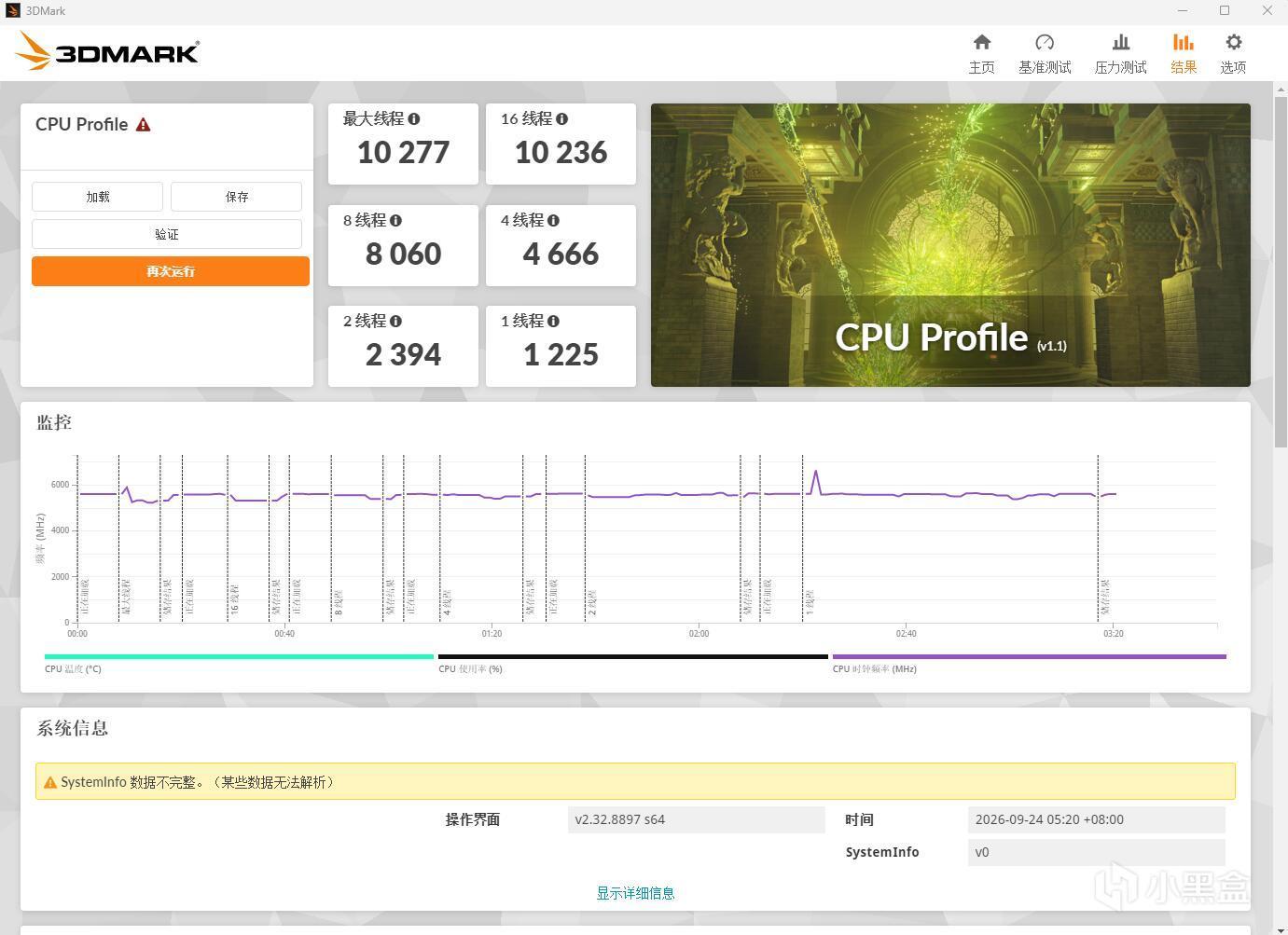

▼跑个3Dmark的CPU测试，1线程得分1225、8线程得分8060、最大线程得分10277，大核性能表现不错，超线程性能很一般。

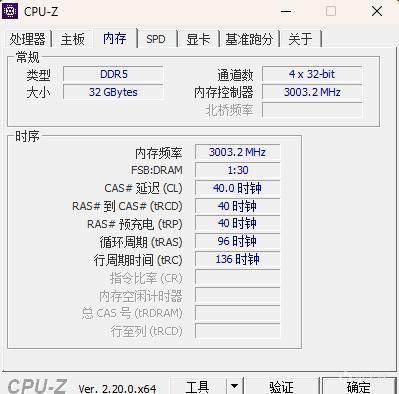

▼默认打开EXPO，内存频率稳定在6000MHz，时序40-40-40-96。

▼这块主板的BIOS的简单模式界面很直观，常规的功能设置在这里就能完成，比如打开内存的EXPO。

▼另外，这块主板也支持微星自家的D5内存优化技术，可以根据自己处理器和内存的体制，选择合适的优化模式，蘑菇这里选择BenchMark模式。

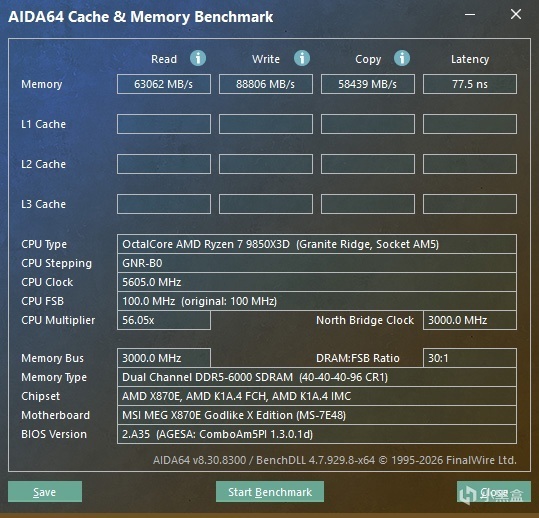

▼开启D5内存优化功能之后，简单跑个内存测试，内存的读取速度63062MB/s、写入速度88806MB/s、复制速度58439MB/s，延迟77.5ns，整体表现不错。

▼日常待机情况，室温在26℃左右，处理器温度在47℃左右，供电传感器温度48℃。

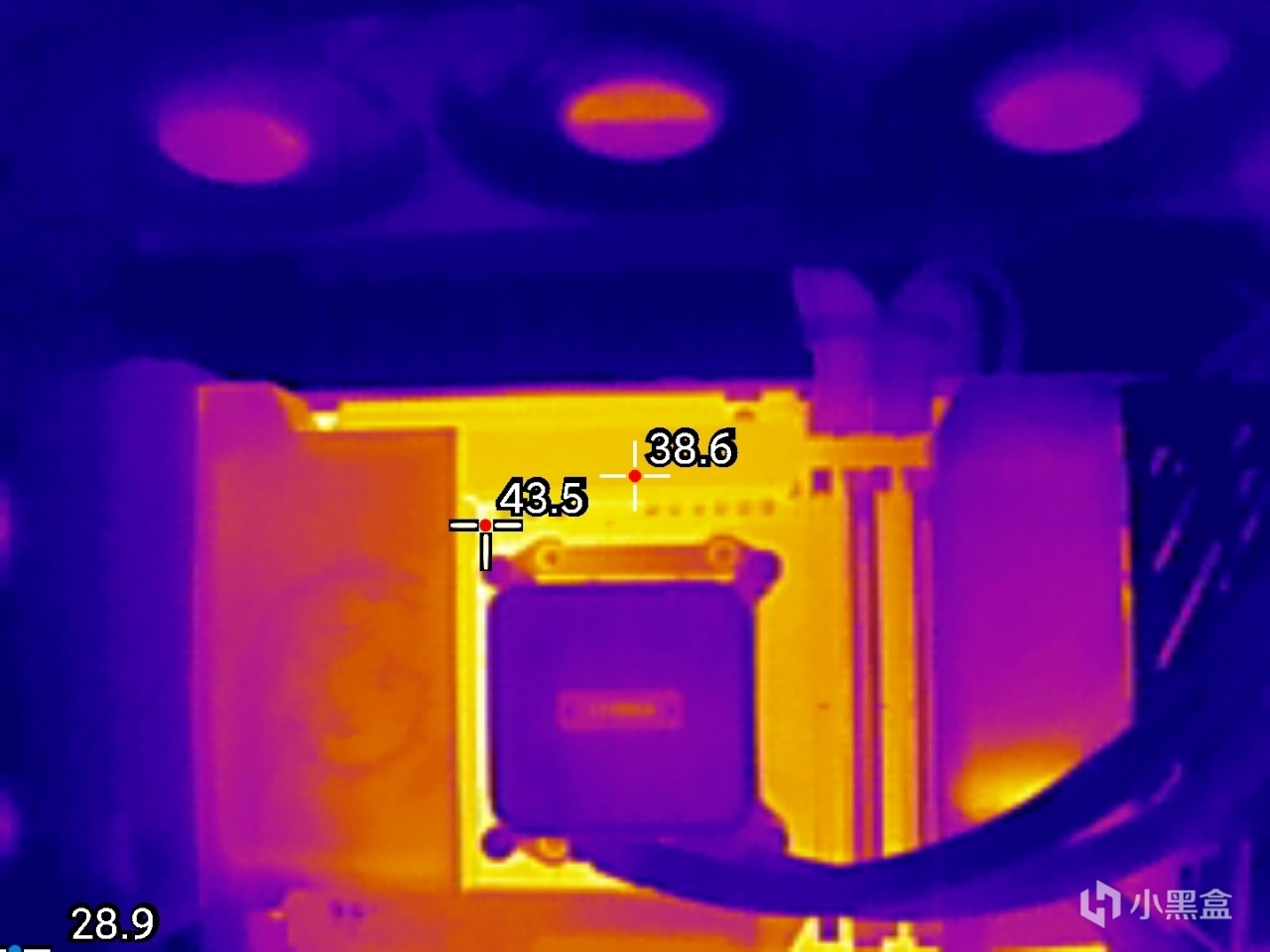

▼日常待机情况，主板供电模组的上侧散热片表面温度仅38.6℃，供电模组最高温度43.5℃，整体表现很好，温度不高。

▼简单跑个CPU-Z的压力测试，处理器功耗在130W左右，全核心睿频5.3GHz，温度在75℃，主板供电传感器温度52℃。

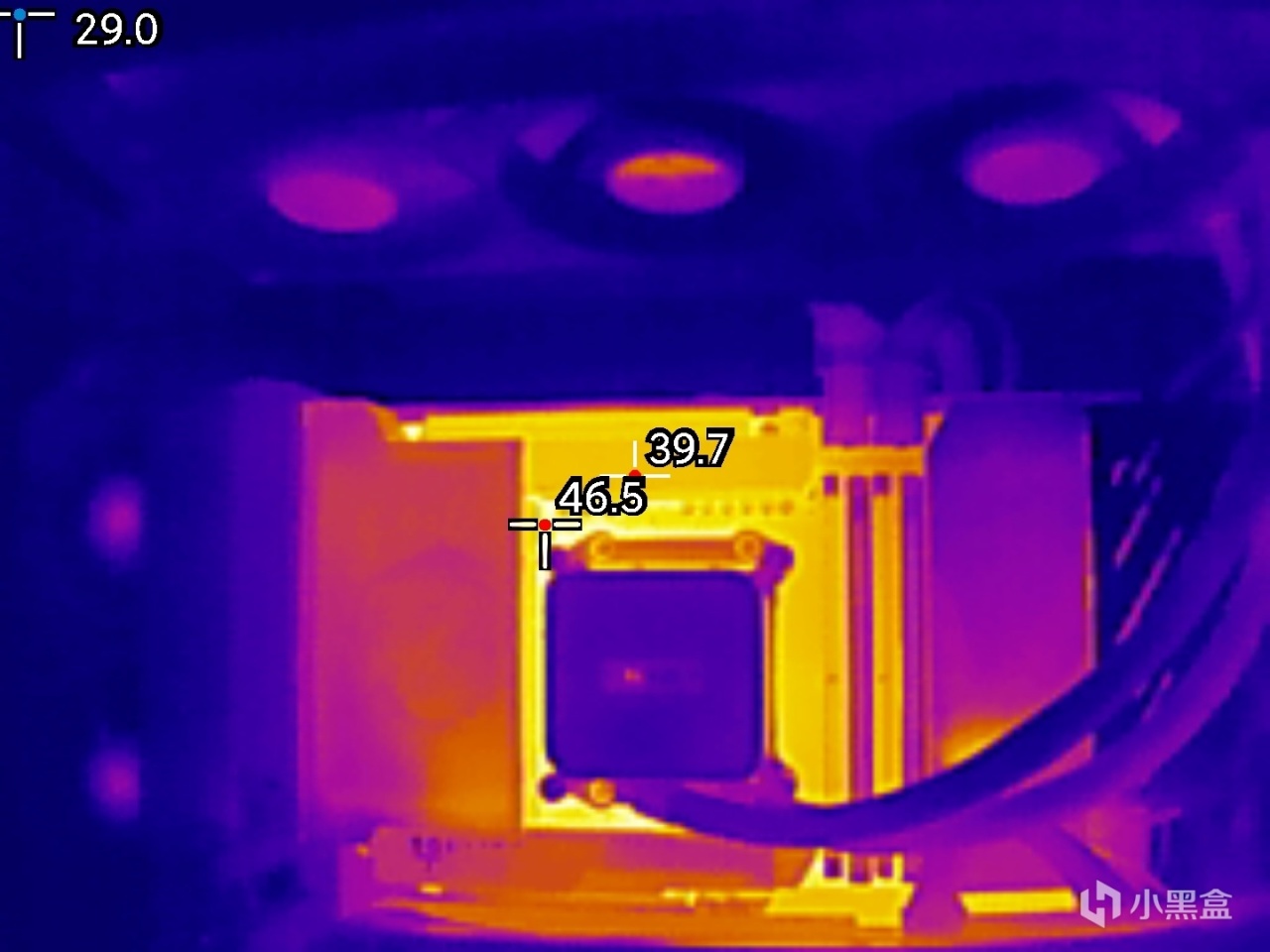

▼主板上侧供电散热件表面温度39.7℃，主板供电模组最高温度在46.5℃，也是很低，且温度波动很小。

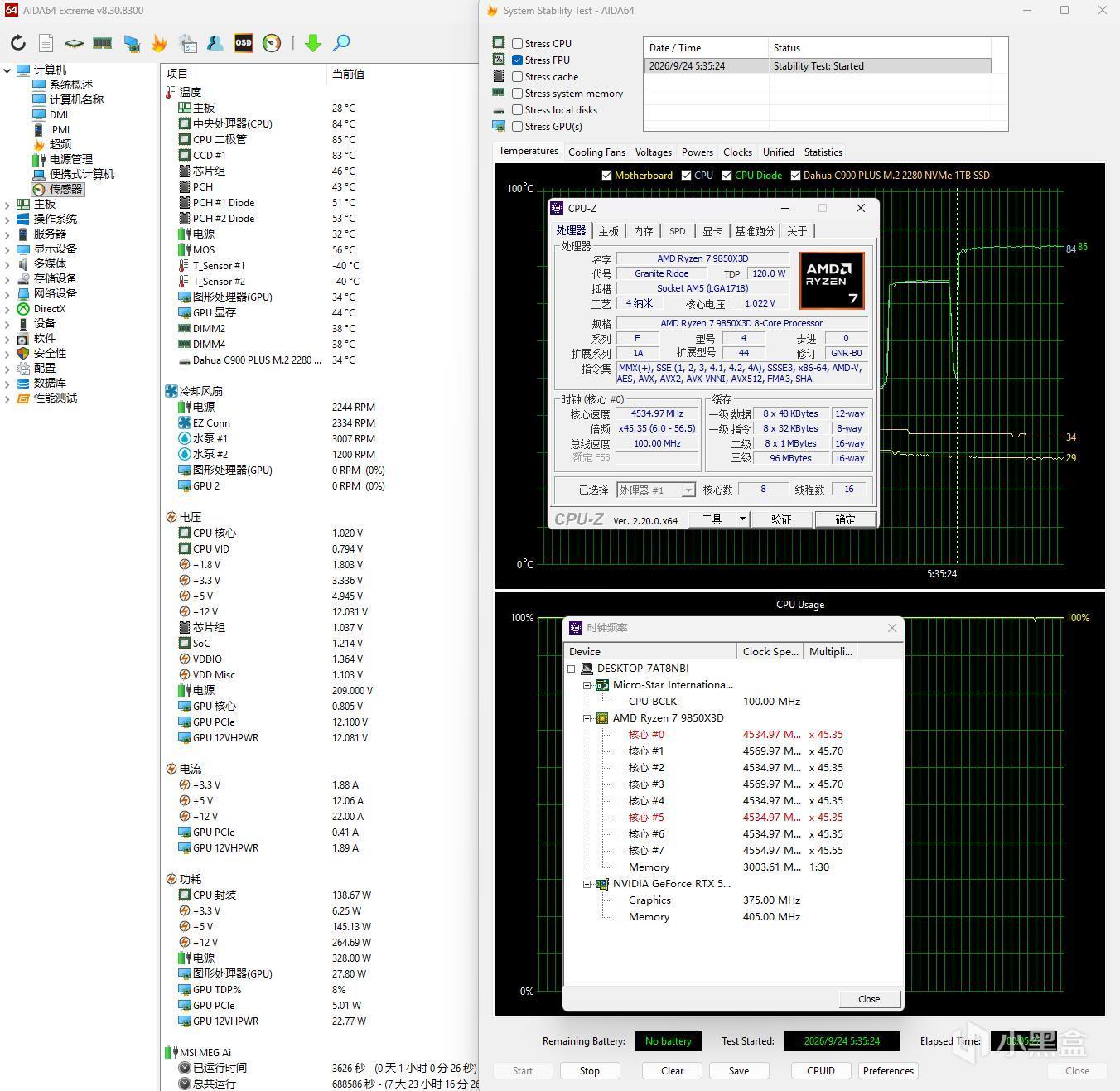

▼单烤FPU测试，处理器功耗在140W左右，全核心睿频4.6GHz左右，温度84℃，主板供电传感器温度在56℃左右。

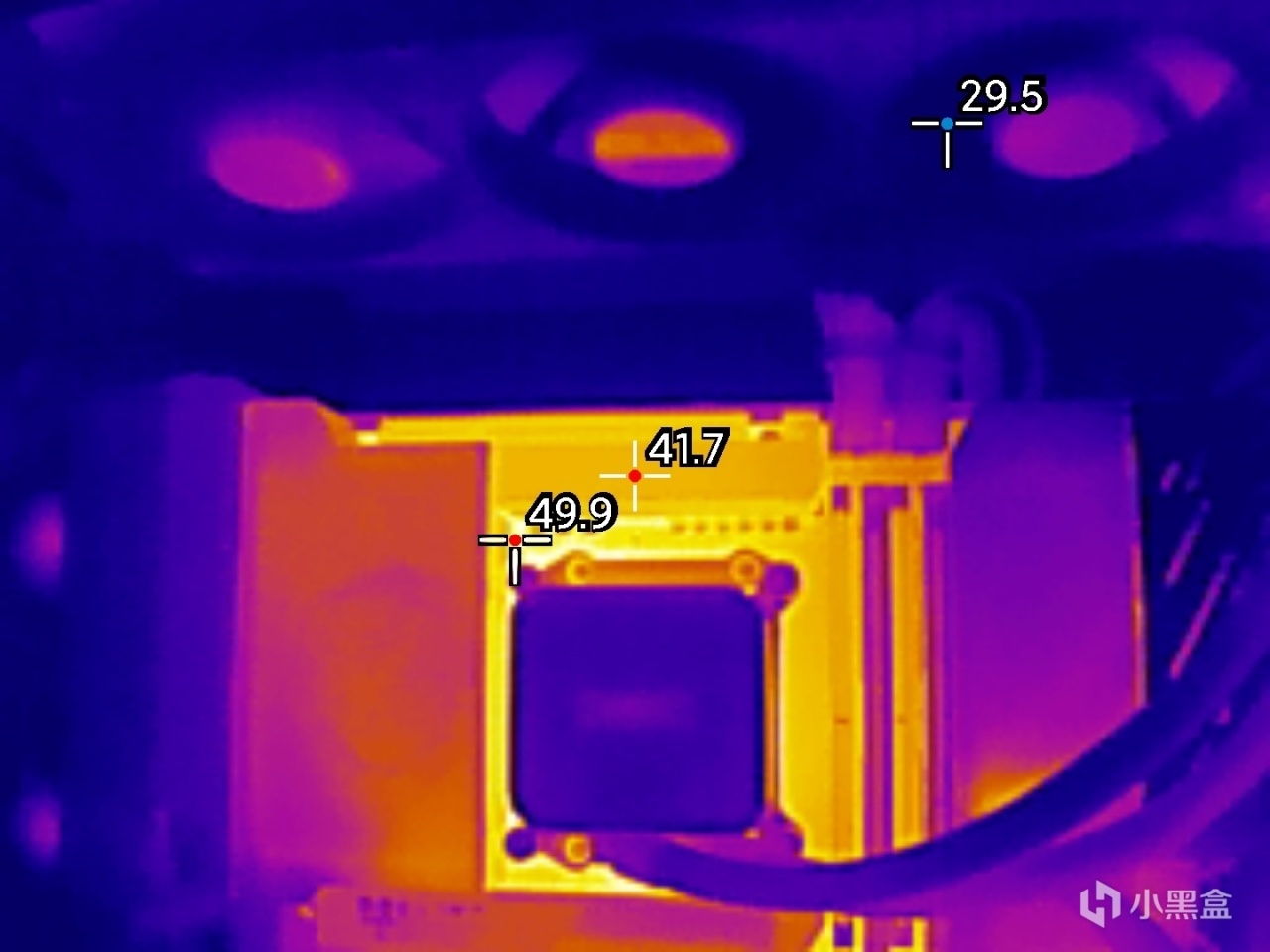

▼主板上侧供电散热金属件表面温度在41.7℃，主板供电模组的最高温度在49.9℃，整体表现也是非常优秀的水平，温度升高幅度很小，供电潜力很大，且散热优秀。

七、总结

微星这块MEG X870E GODLIKE X EDITION超神十周年主板的整体表现还是非常出众的，无论是包装设计，亦或是主板用料，还有主板的外观、细节设计，均符合选择这个定位主板的用户的要求。简单来说，就是把能给的、不能给的都给了，外观、用料直接拉满。

功能性设计方面，用料就没什么好说的了，拓展性方面，尤其是AM5主板老大难的通道分类问题，这块主板也是采用了微星一贯的完美设计，主板上能插的接口都插上，全部没有取舍方面的兼容性问题，包括所有的M2插槽和所有的PCIe插槽，都是。只不过在细节方面，第二个PCIe 5.0的M2插槽和雷电4接口共享带宽，PCI-E3插槽和M2-4共享带宽，不影响功能性，插满时二者自动变X2。PCIe 5.0的拓展卡，也是可以完全插满，不冲突。其他方面的拓展性就没什么好说的了，例如那数都数不清的USB Type-A、Type-C接口，蘑菇真的是没数清到底有多少。其余的4Pin风扇供电接口、3针ARGB灯效插座更是多，标配一个EZ CONTROL HUB。

唯一需要注意的是，主板标配的第三代龙魂动态面板会略微遮挡一些内存，建议选择合适高度和合适灯效的内存搭配使用。

谢谢大家！
