大家好,我是黃昏百分百。對於AM5平臺的遊戲玩家來說,銳龍X3D系列處理器憑藉超大容量3D V-Cache,早已坐穩了"遊戲神U"的寶座。但正所謂好馬配好鞍,X3D處理器對緩存調度、核心分配的要求與普通處理器並不相同,想要徹底釋放它的遊戲潛能,一塊針對X3D深度優化的主板就顯得尤爲重要。
![]()
▲而本次評測的技嘉X870E AORUS PRO X3D電競雕,正是一塊專爲銳龍X3D處理器打造的X870E準旗艦級主板。它搭載了技嘉獨家的X3D雞血模式2.0與D5黑科技2.0兩大核心技術,目標只有一個:一鍵激活,釋放新時代的遊戲性能。
![]()
▲我依舊省流:X870E旗艦芯片組,18+2+2相110A豪華供電、8層背鑽工藝PCB、4個M.2接口(雙PCIe 5.0)、USB4 40Gbps雙Type-C、5G有線網卡+Wi-Fi 7、全覆蓋金屬背板,還有專爲X3D處理器調優的X3D雞血模式2.0和D5黑科技2.0。技嘉這波操作,屬實是把"X3D御用座駕"這個詞給具象化了。
緊接着就讓我們一起來看一看這款主板的外觀、細節與實際表現到底如何,那麼廢話不再多說,我們開車吧。
技嘉X870E AORUS PRO X3D電競雕 外觀與細節
![]()

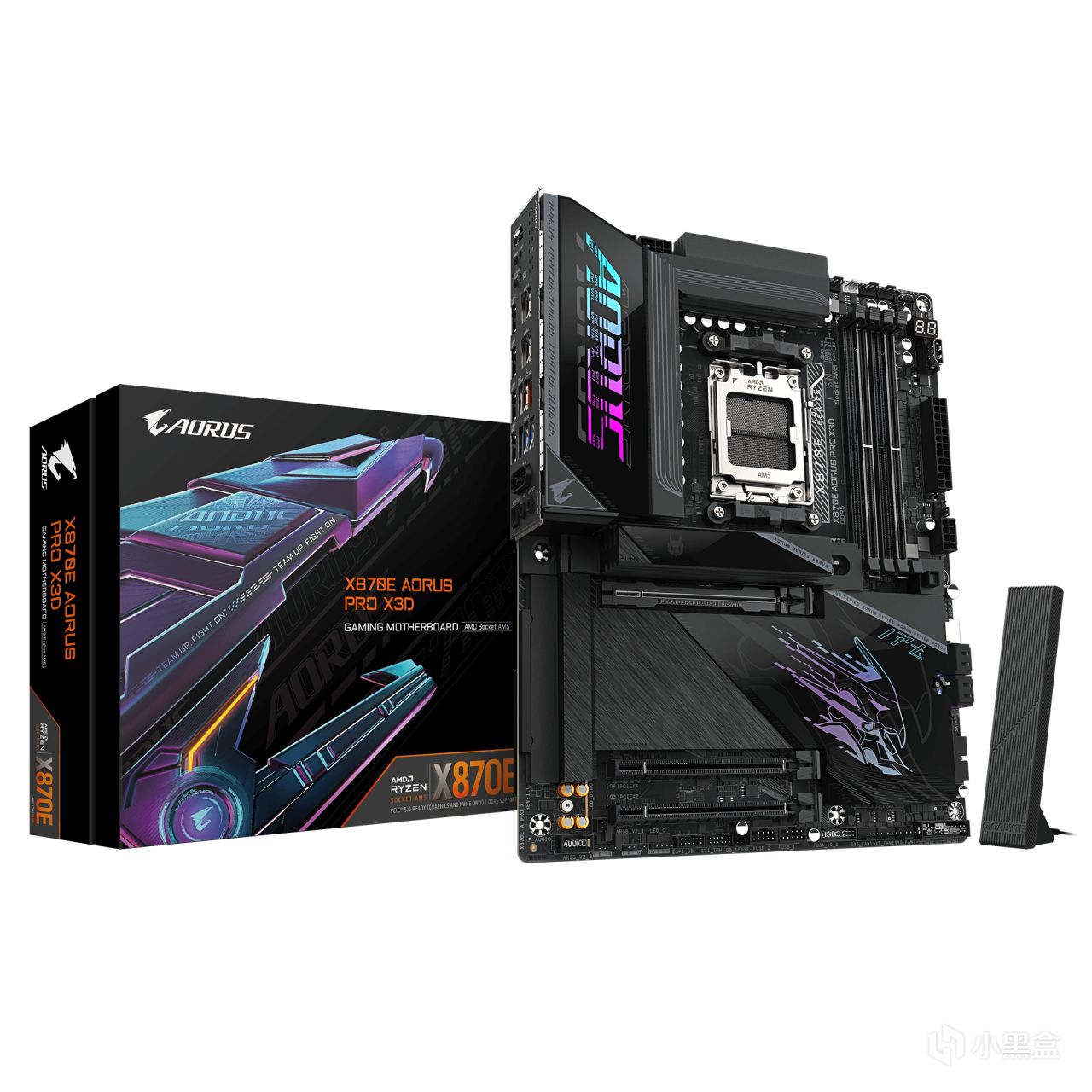

▲技嘉X870E AORUS PRO X3D電競雕的包裝延續了AORUS系列一貫的暗黑電競風格,正面印有標誌性的雕頭LOGO與產品型號,右下角標明X870E芯片組,整體辨識度很高。
![]()

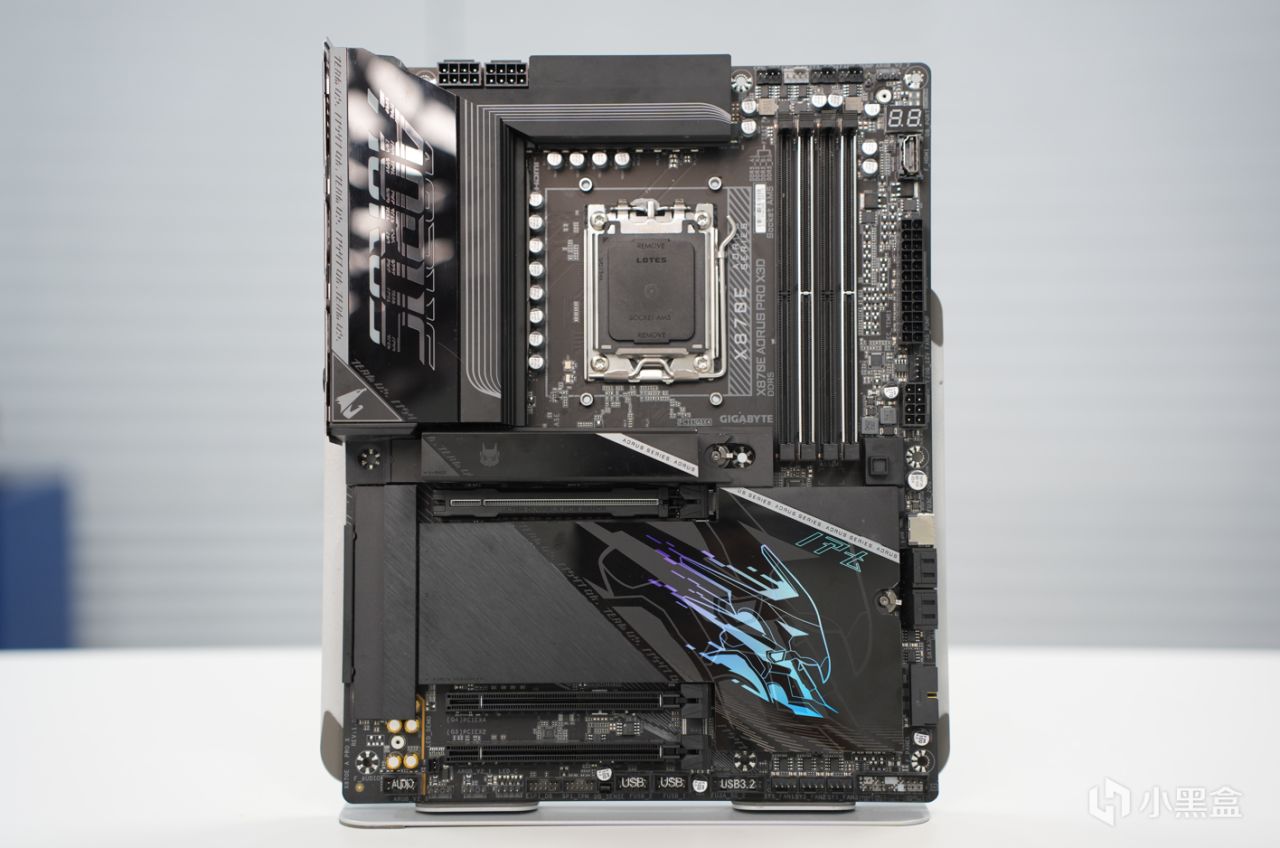

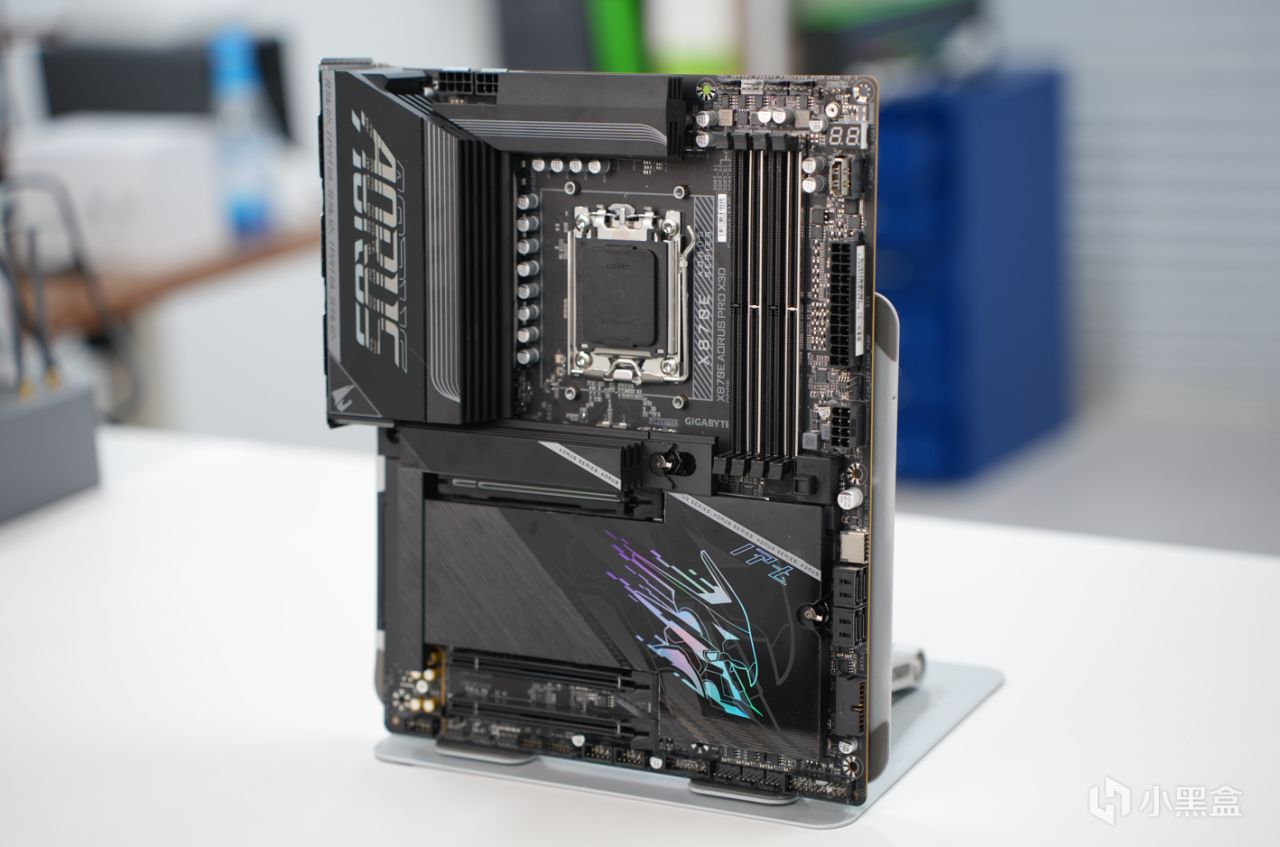

▲拿到主板本體,可以看到電競雕採用的是純黑的主體設計,整塊主板被大面積黑色金屬散熱裝甲覆蓋,配合VRM裝甲區域的AORUS LOGO燈效與M.2散熱裝甲上的AORUS雕頭鐳射紋理,整體風格沉穩硬朗,電競感十足,裝進黑色系主機或者海景房機箱裏都相當協調。裝甲採用模塊化方案,拆裝便捷,細節做工和質感都在線。
![]()

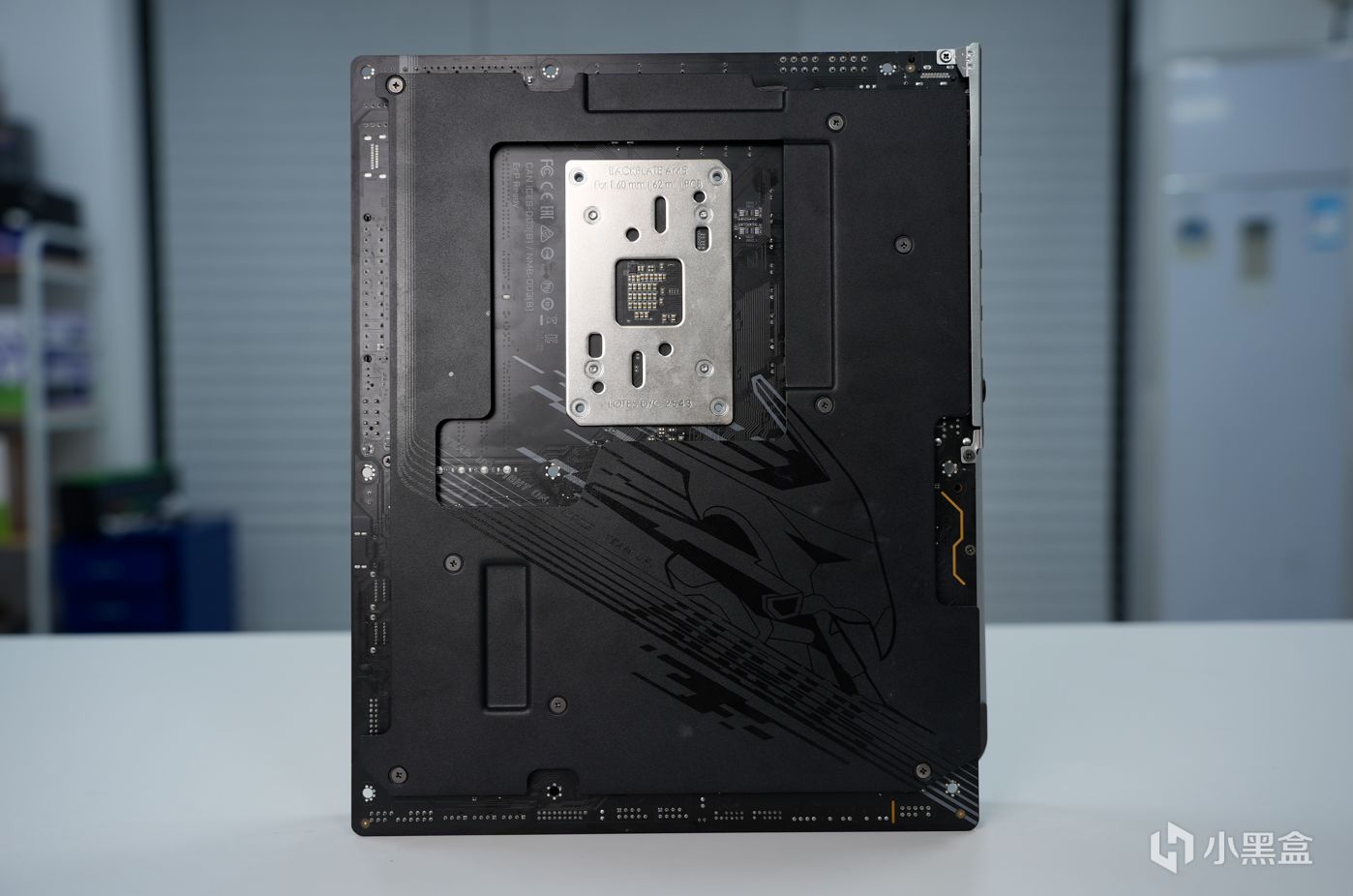

▲主板採用ATX標準版型,背部覆蓋了一整塊金屬背板,上面印有AORUS字樣及雕頭素描圖案,相較傳統裸露PCB的設計要細膩不少。這塊金屬背板一來可以爲板體提供更強的支撐力,有效增強結構強度,降低安裝旗艦顯卡、多塊SSD後主板彎曲變形的風險,同時也能避免PCB焊點割手;二來背板與PCB之間的間隙可以輔助熱量擴散,降低主板背部供電與內存區域的積熱,可謂一舉兩得。
![]()
![]()

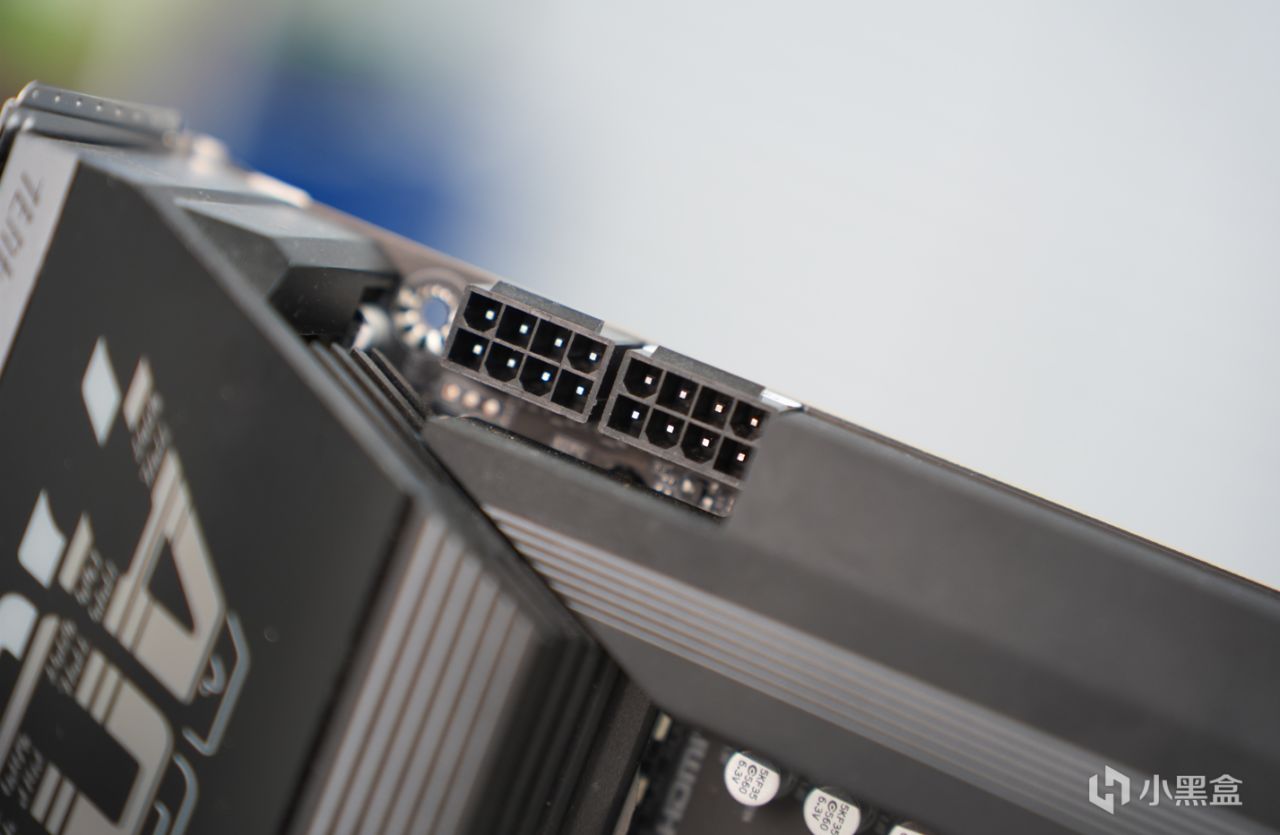

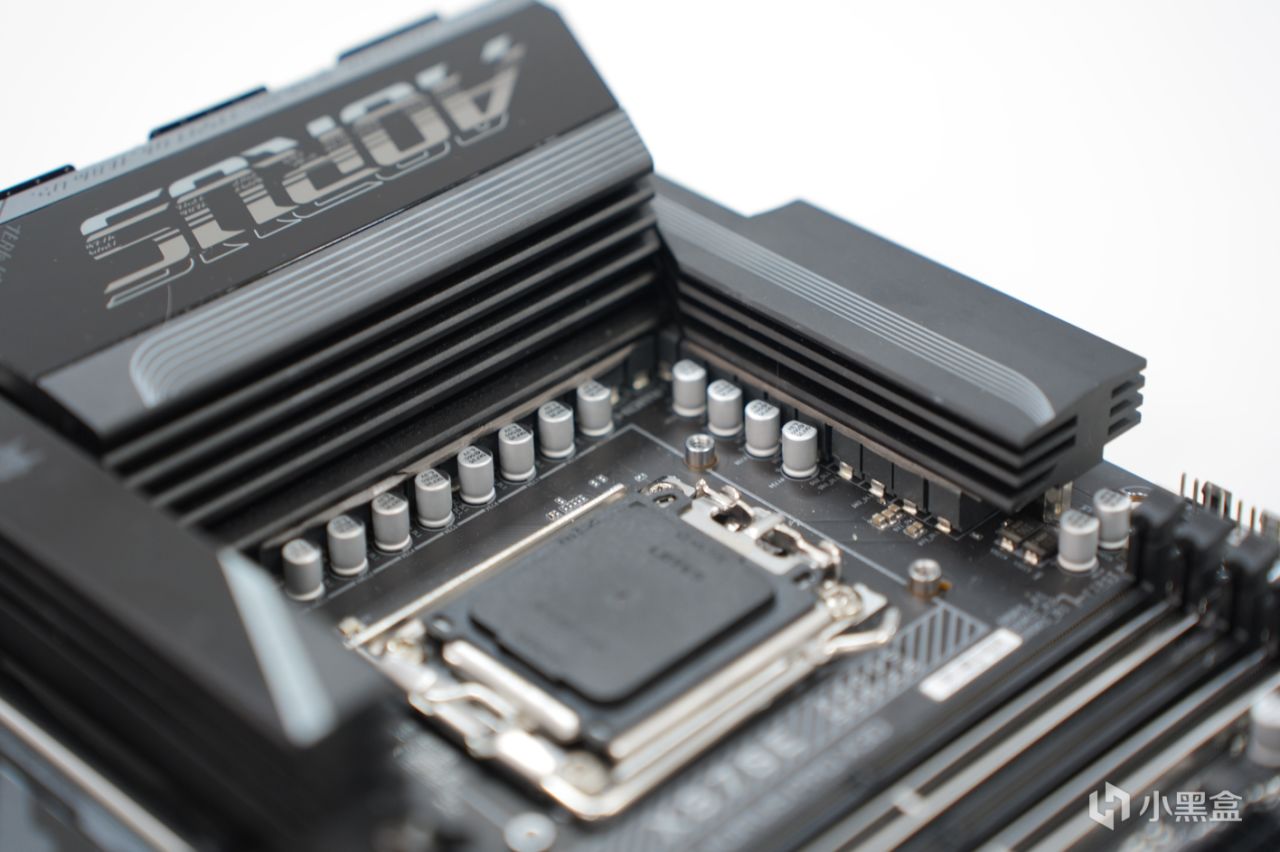

▲主板良心與否,優先看供電,畢竟主板這玩意兒,供電不行,一切白搭。技嘉X870E AORUS PRO X3D電競雕採用18+2+2相全數字供電設計,單相最高110A輸出能力,配合多層設計的金屬散熱裝甲、8層背鑽工藝PCB與內部直觸式熱管,供電規格直接拉滿,面對銳龍9000系X3D處理器的高負載遊戲場景也遊刃有餘。
![]()

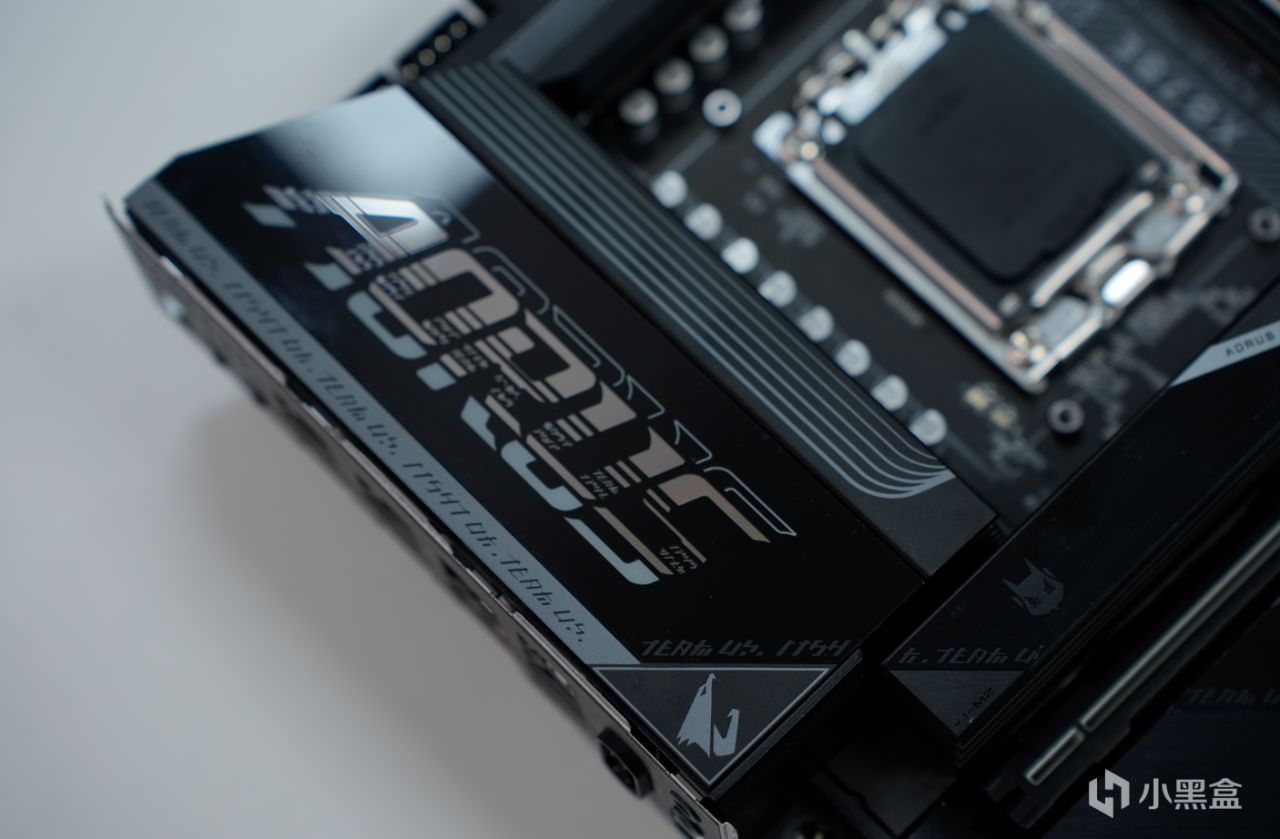

▲散熱方面,這款主板的一體式散熱裝甲將VRM與芯片組區域的散熱能力同步拉高,散熱裝甲之間以熱管直連,可以快速導出供電模塊的熱量。無論是長時間3A遊戲、AI創作還是內存超頻,平臺都能保持穩定運行。
![]()

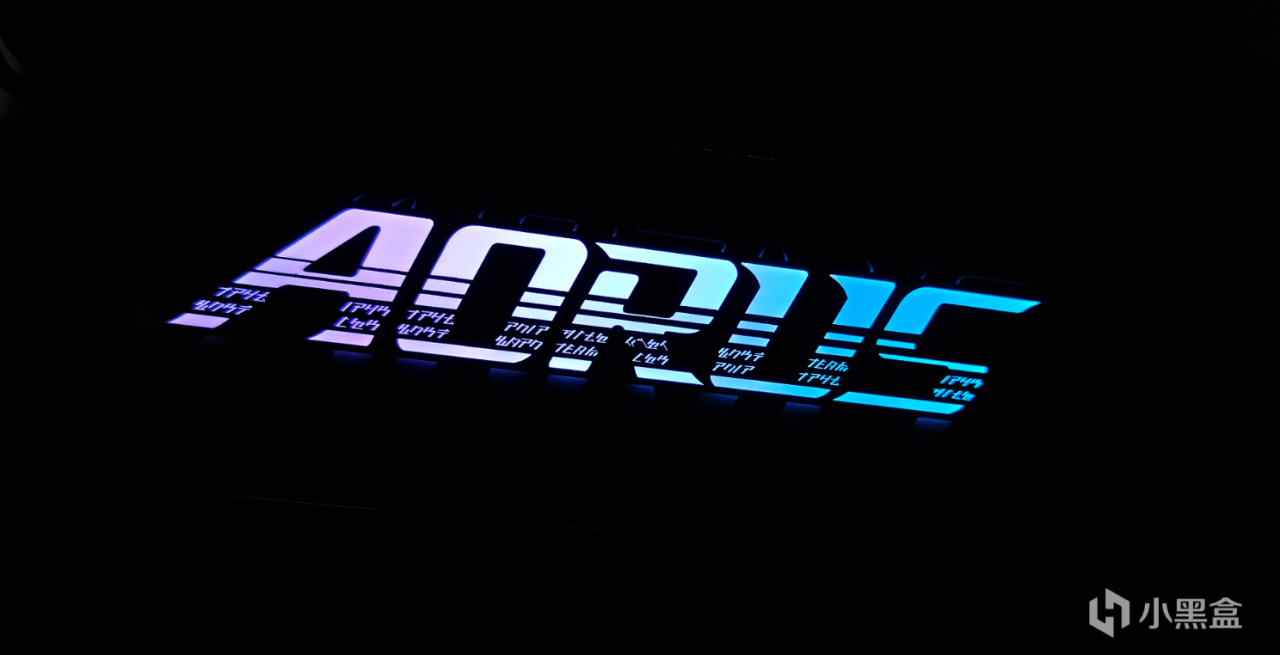

▲同時,一體式散熱裝甲的AORUS是帶有ARGB燈效的,非常帥。
![]()

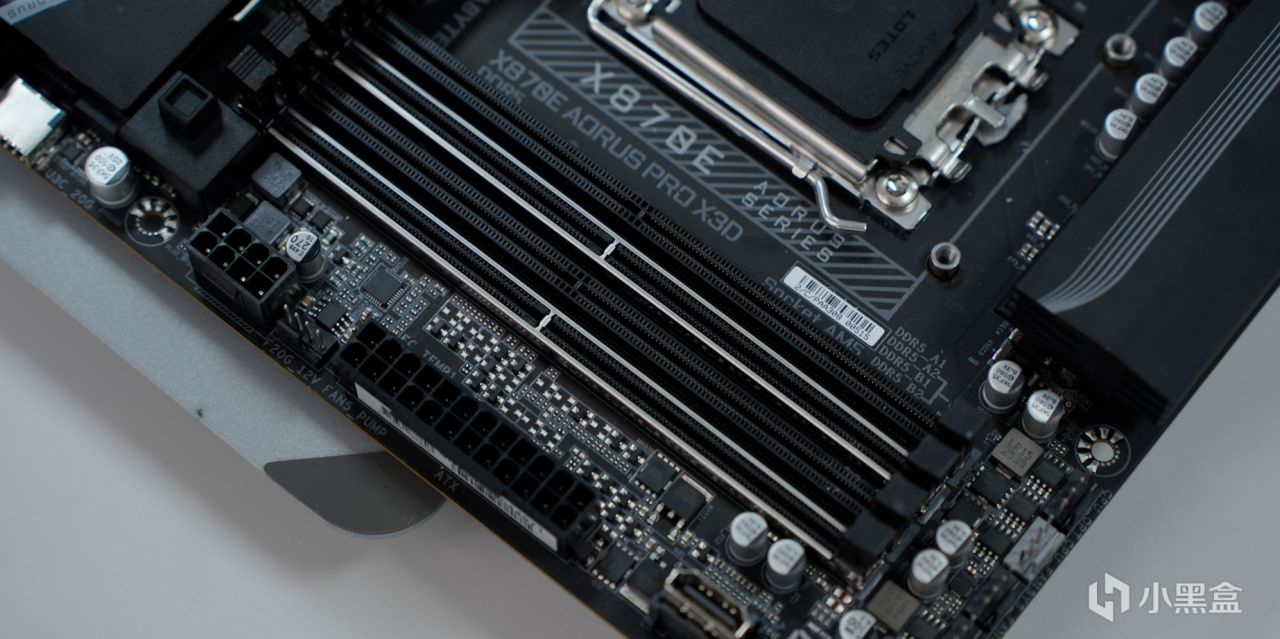

▲內存方面,主板配備4條DDR5 DIMM插槽,256GB容量擴展,對於後續有AI本地大模型等進階需求的用戶來說,擴展空間相當充裕。同時它還搭載了技嘉最新的D5黑科技2.0,可以進一步優化高頻DDR5內存的性能釋放,後面的實測環節我會詳細展開。
![]()

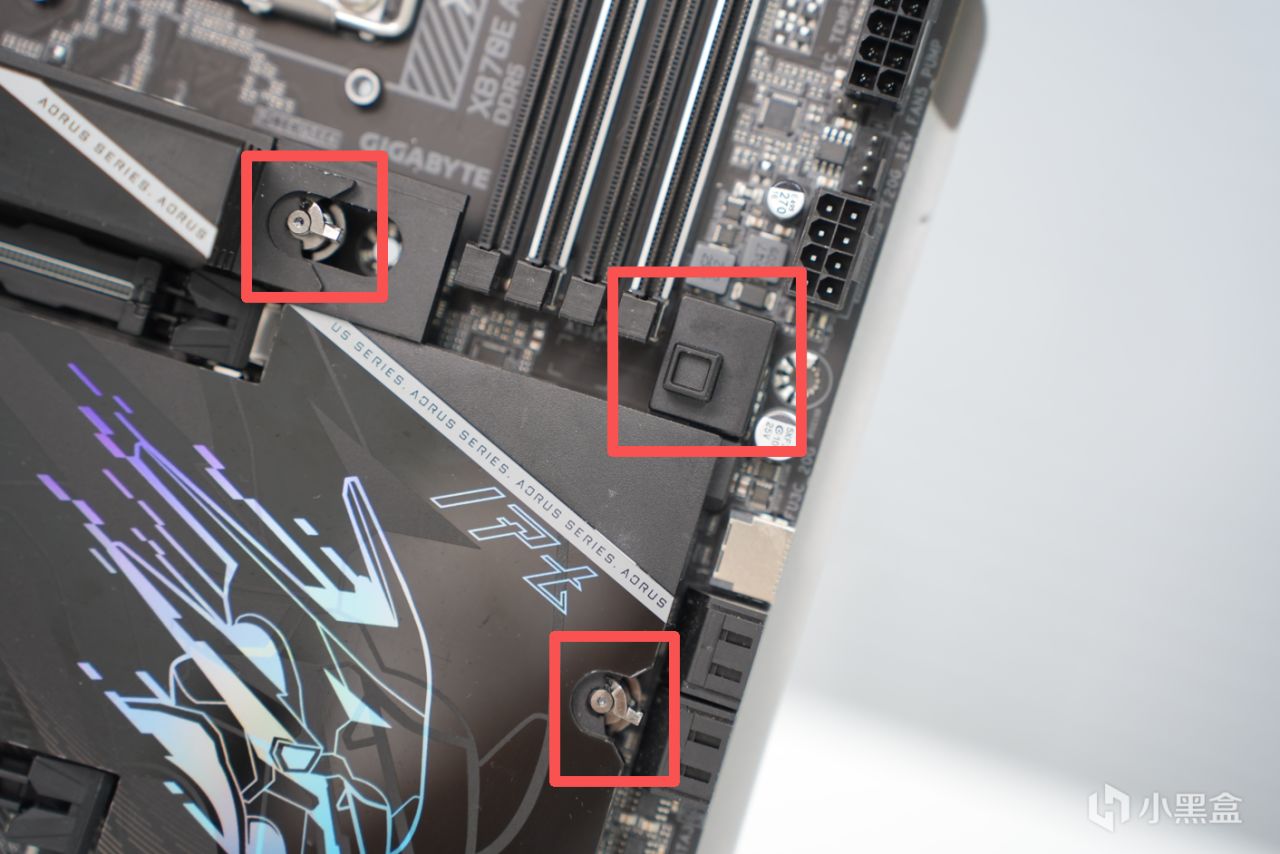

▲細節設計上,技嘉這次也相當到位: PCIe插槽、M.2插槽散熱裝甲均做了快易拆設計,M.2散熱裝甲貼有雙層導熱墊,其中PCIe 5.0 M.2插槽採用M.2彈性背板設計,通過SSD背面的彈性導熱板讓散熱片與SSD緊密貼合,對發熱量大的PCIe 5.0固態硬盤來說屬於剛需。顯卡插槽表面還做了鋁合金加固處理,應對越來越重的旗艦顯卡毫無壓力。
![]()

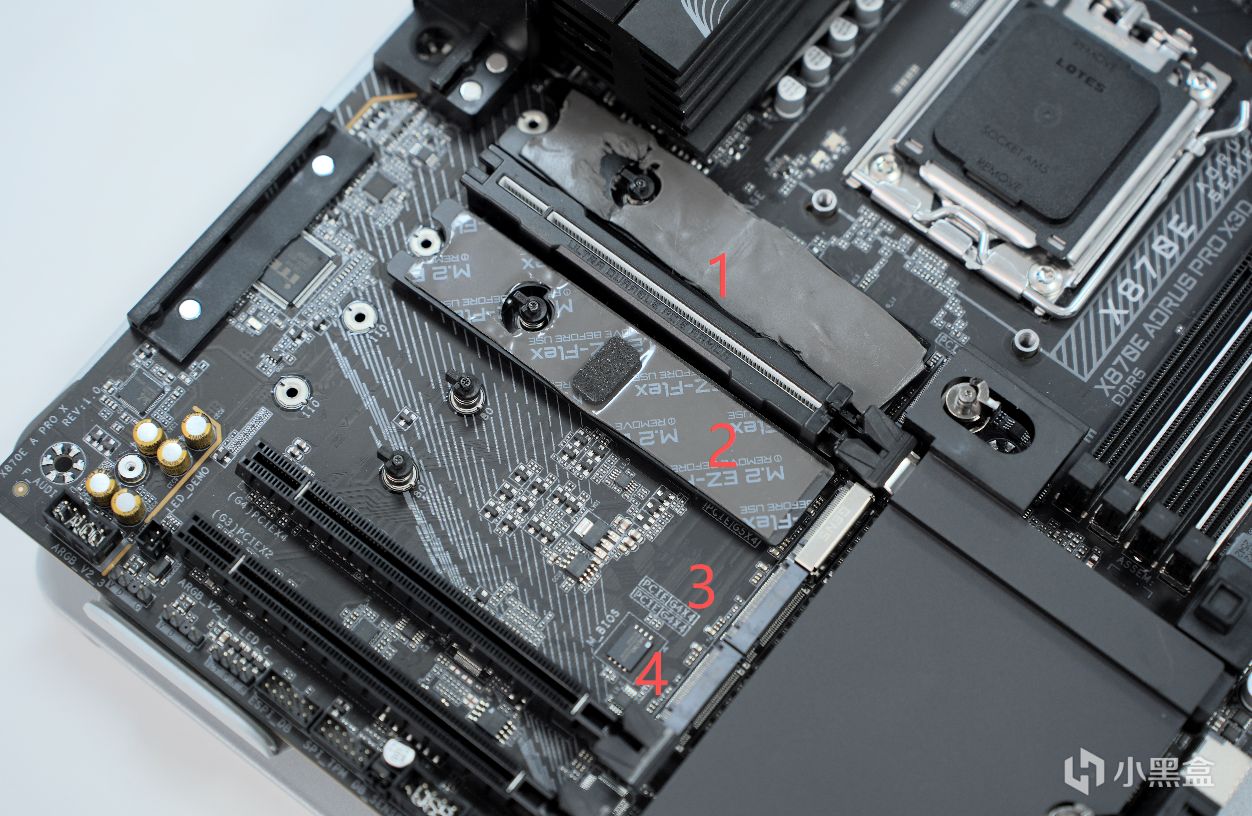

▲擴展方面,主板提供2個PCIe 5.0 x4 M.2插槽與2個PCIe 4.0 M.2插槽,另有3條全尺寸PCIe插槽,包含1條PCIe 4.0 x4、1條PCIe 3.0 x2,存儲與擴展能力直接拉滿。
![]()

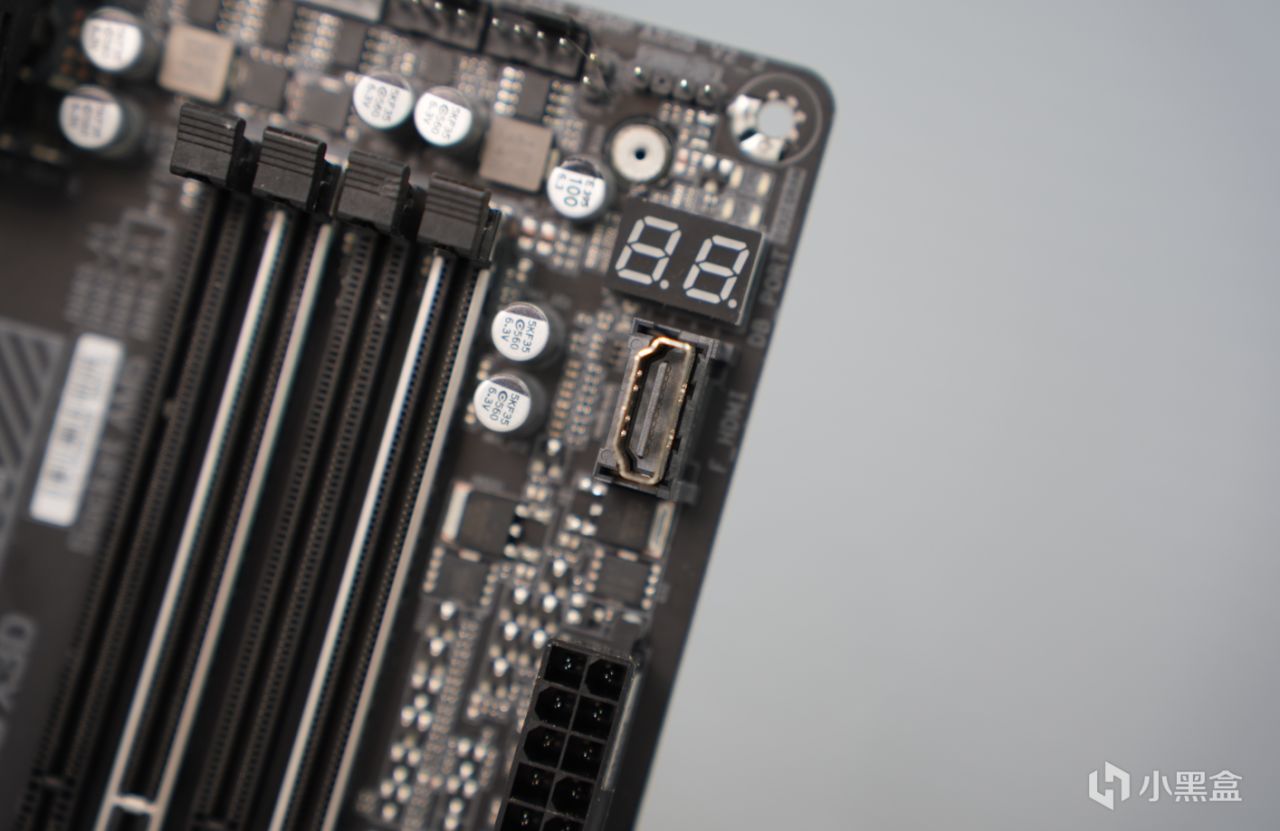

▲此外,主板在內存右側還準備了一個前置HDMI視頻接口,想給機箱內置副屏供電傳信號的話,這個接口的存在可就省事太多了,旁邊的數字DeBug燈也能在裝機點不亮的時候幫忙快速定位故障來源。
![]()

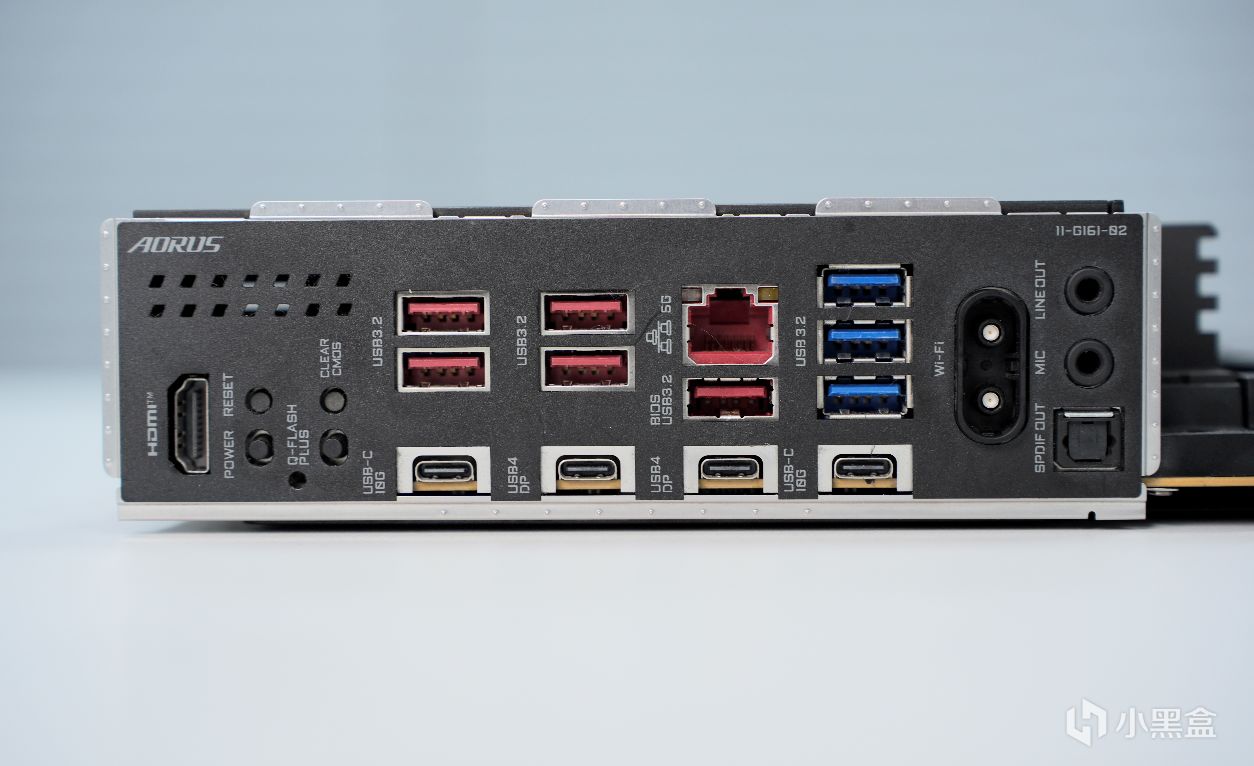

▲背部I/O接口堪稱豪華:1個HDMI接口、4個Type-C接口(含2個40Gbps速率的USB4接口與2個10Gbps的USB 3.2 Gen2接口)、5個USB 3.2 Gen2 Type-A接口、3個USB 3.2 Gen1 Type-A接口、1個5G有線網口、1組快拆設計的Wi-Fi 7天線接口、光纖音頻與3.5mm音頻接口。
![]()

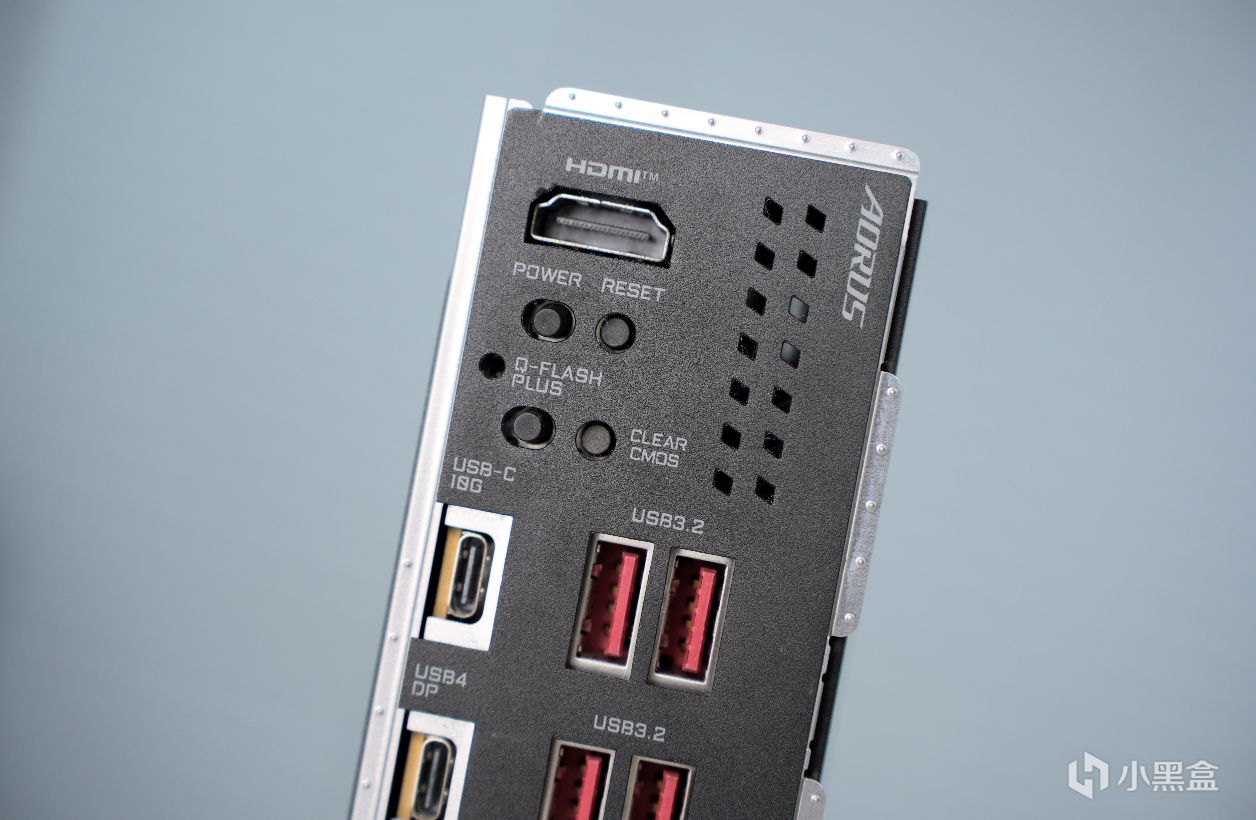

▲另外,電源按鍵、重啓鍵、Clear CMOS與Q-Flash Plus按鍵也都集成在了後窗區域,裸機調試、無U刷BIOS都非常方便,日常使用中基本無需額外擴展塢。
核心黑科技:X3D雞血模式2.0與D5黑科技2.0
介紹完了外觀與用料,緊接着聊聊這塊主板的靈魂——X3D雞血模式2.0(X3D Turbo Mode 2.0)。
![]()

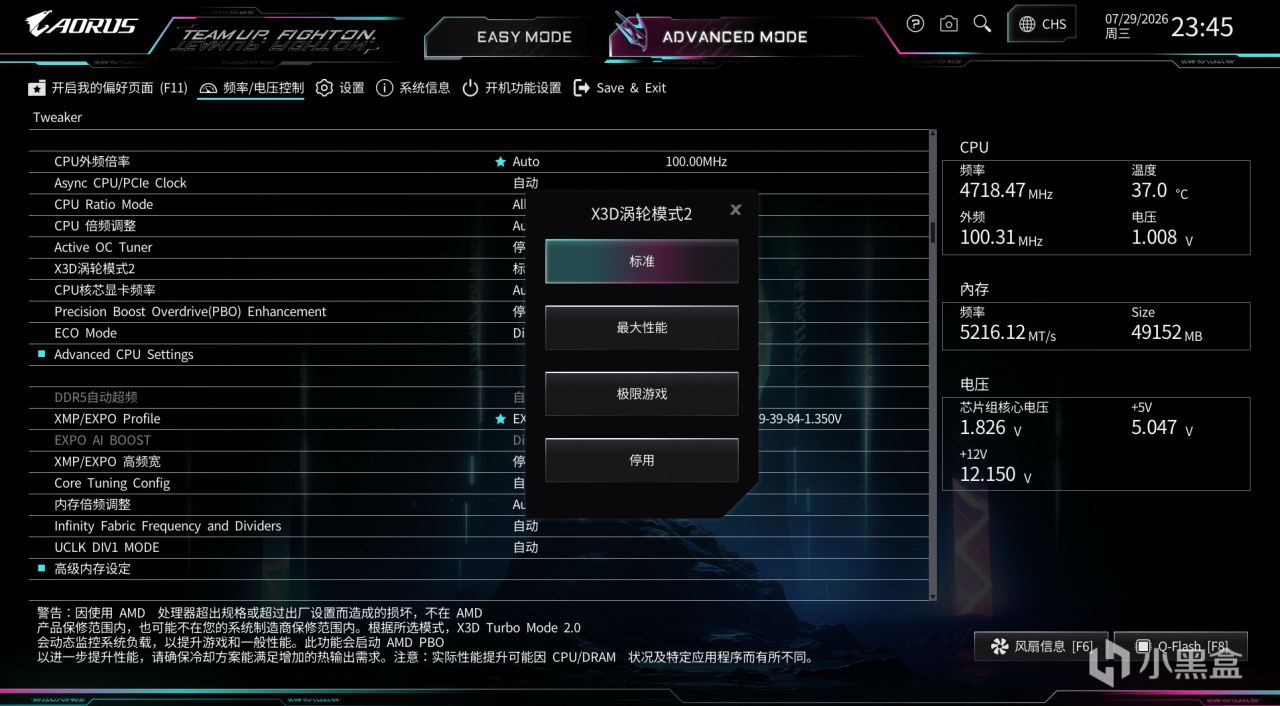

▲簡單來說,X3D雞血模式2.0並非傳統意義上的超頻,而是通過硬件級調度優化,動態調整X3D處理器的運行策略。技嘉在BIOS中直接提供了四檔預設:
禁用:關閉X3D雞血模式2.0,處理器按默認策略運行;
標準:兼顧能效與性能,調節最爲保守;
最大性能:不關閉核心與線程,通過AI算法動態調度CPU頻率,主打理論跑分與生產力場景;
極限遊戲:專門針對遊戲性能調優,通過關閉超線程(SMT)、優化CCD調度,讓遊戲進程鎖定在物理核心上運行,減少跨CCD通信帶來的延遲波動。
![]()
更貼心的是,這一功能並非BIOS獨佔,進入Windows系統後也可以通過配套軟件實時切換,無需重啓進BIOS,這種軟硬結合的體驗值得點贊。
![]()

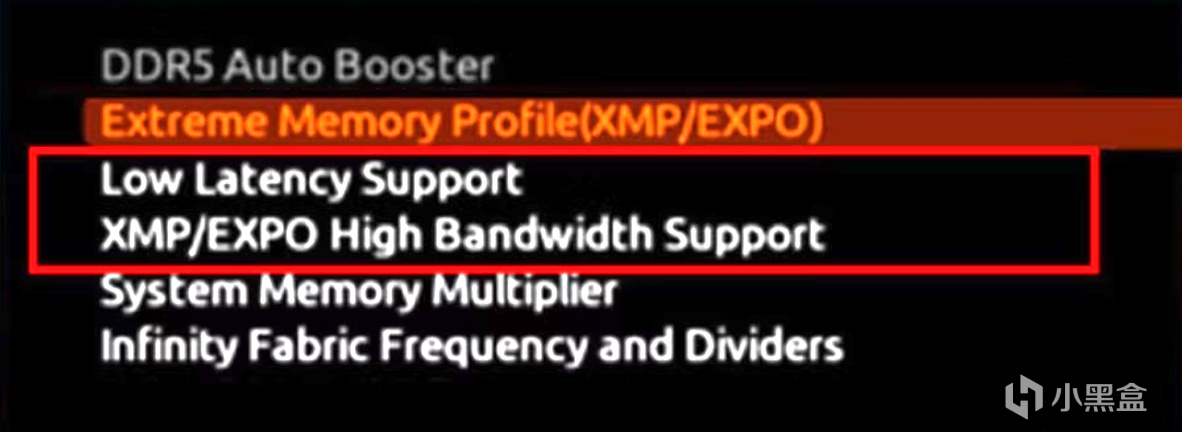

▲而D5黑科技2.0是技嘉爲800系列主板打造的AI智能超頻技術,可在不改變頻率和時序的情況下,通過開啓“低延遲、高帶寬”選項,提高內存的讀寫能力,降低延遲,一鍵提升10%左右的內存性能。尤其在當下內存價格高企的時期,單根內存配合D5黑科技2.0也能獲得接近雙通道的體驗,這點後面我會實測驗證。
技嘉X870E AORUS PRO X3D電競雕 性能測試
介紹完了主板的配置,緊接着讓我們進入性能測試環節。本次測試平臺如下:
CPU:AMD 銳龍7 9850X3D
主板:技嘉X870E AORUS PRO X3D電競雕
顯卡:RTX 5070 OC 12GB
內存:24GB DDR5內存(EXPO頻率6400MHz),雙通道測試採用兩根同規格內存
![]()

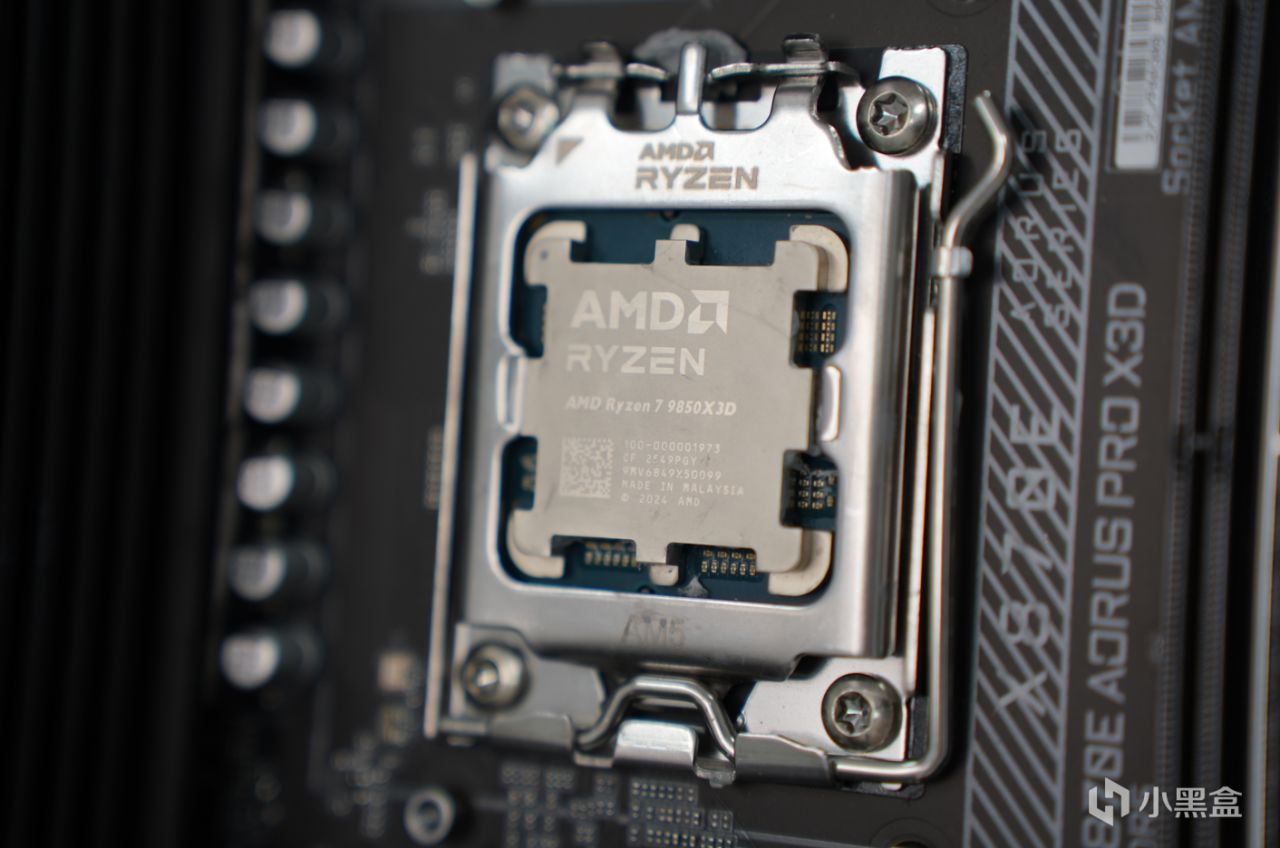

▲本次測試的AMD銳龍7 9850X3D採用Zen 5架構,8核16線程設計,最高加速頻率可達5.2GHz,並配備第二代3D V-Cache技術,L3緩存總量高達128MB,是當下遊戲性能最強的處理器之一。
X3D雞血模式2.0 理論性能測試
首先是理論跑分環節。本次採用控制變量法,內存保持雙通道、標準EXPO模式不變,分別測試關閉雞血模式、標準模式、最大性能模式與極限遊戲模式四種狀態下的性能差異。
![]()

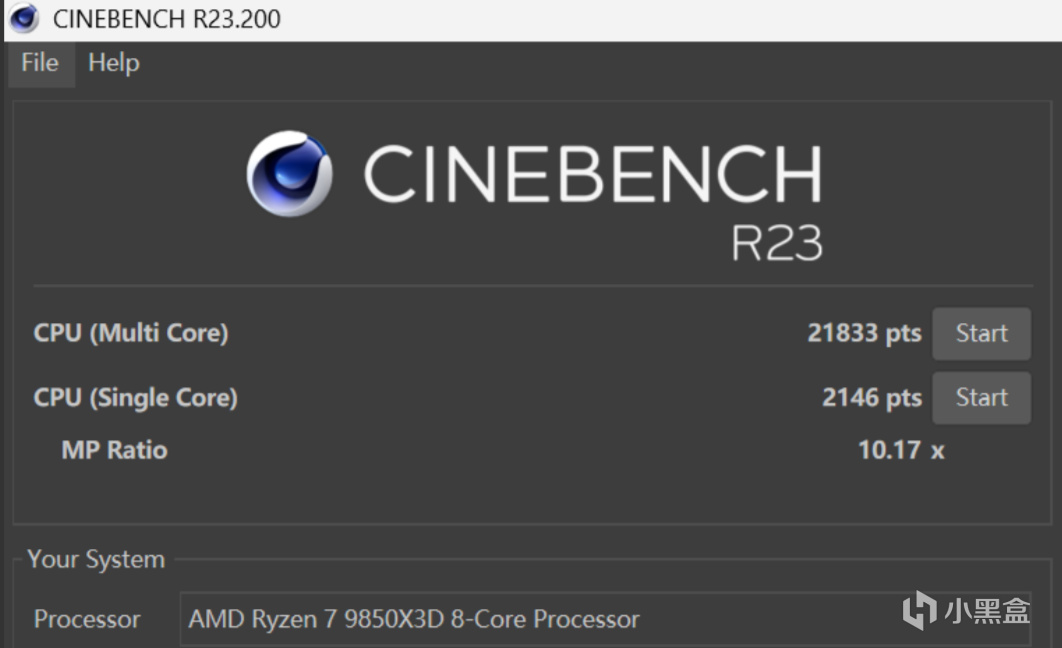

▲在Cinebench R23中,關閉雞血模式時,9850X3D的單核成績爲2146分,多核成績爲21833分;
![]()

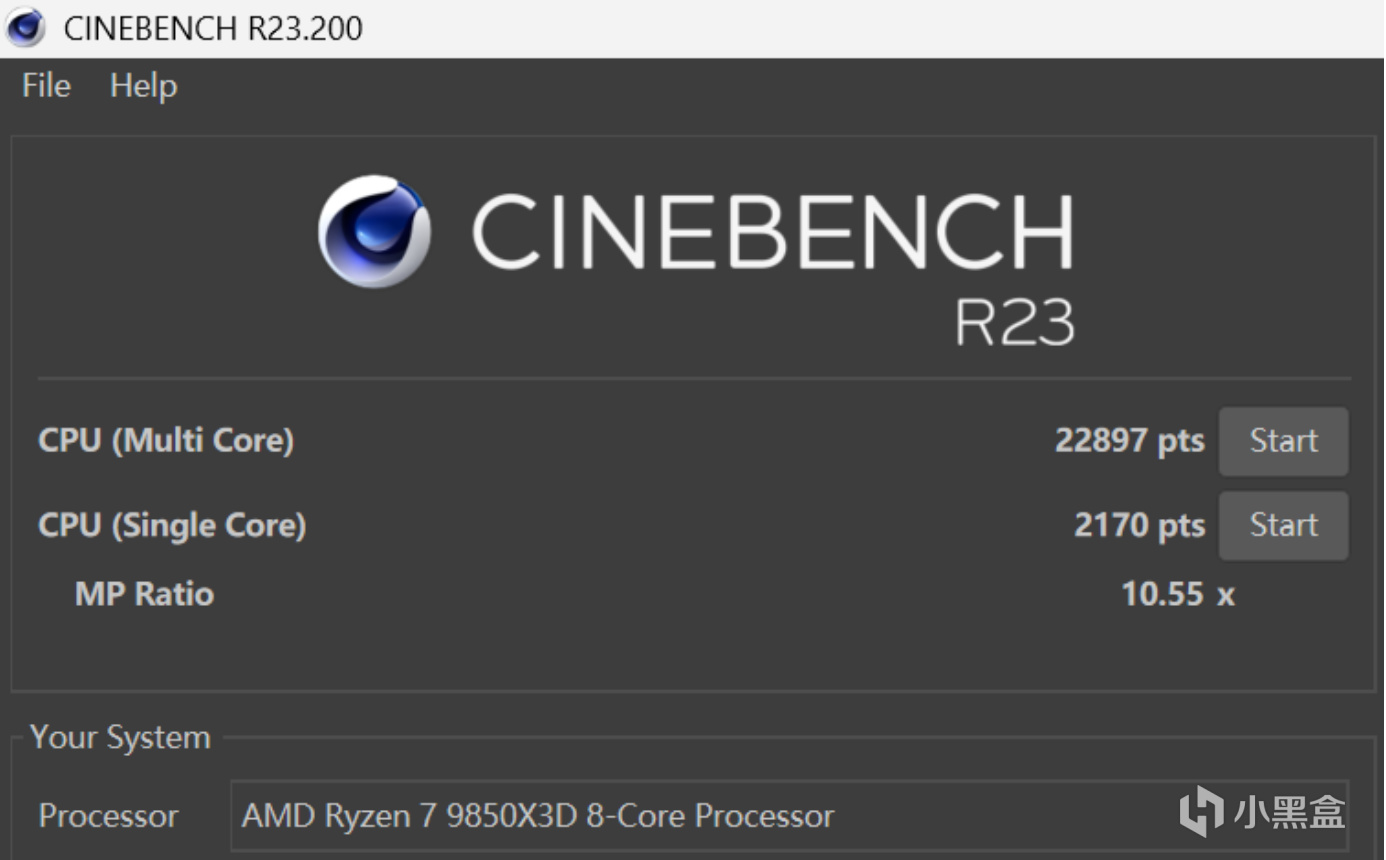

▲標準模式下,單核成績與多核成績分別爲2170分與22897分,均有一定提升。
![]()

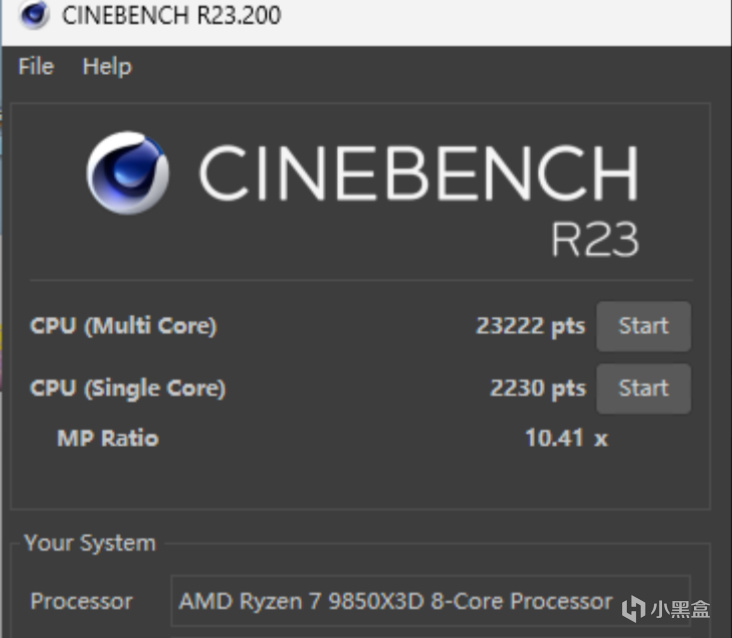

▲而開啓最大性能模式後,單核性能提升到了2230分,多核得分提升到了23222分,提升可以說十分明顯。
![]()

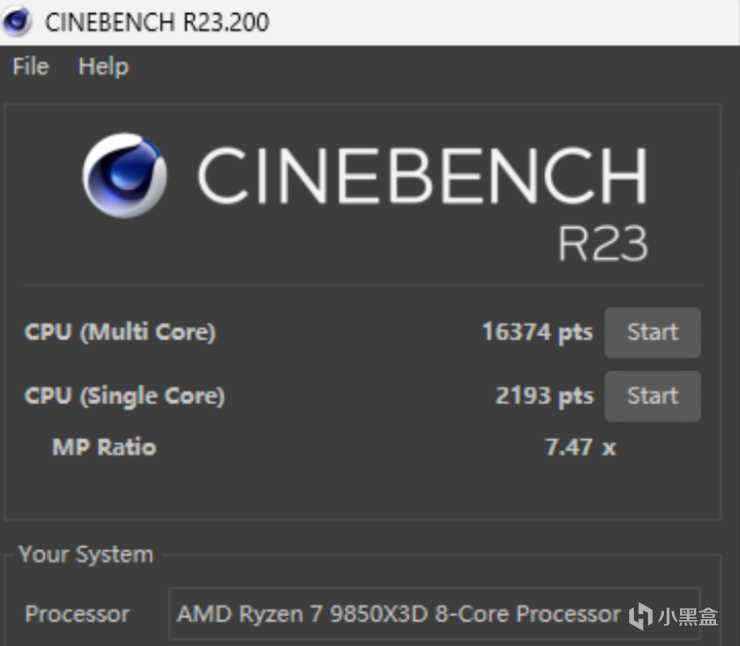

而極限遊戲模式下單核成績來到了2193分,多核性能則因爲關閉了多線程技術而下降到了16374分。可以看到最大性能模式對多核生產力的提升較爲直觀,而極限遊戲模式則進一步挖掘了單核潛力。
![]()

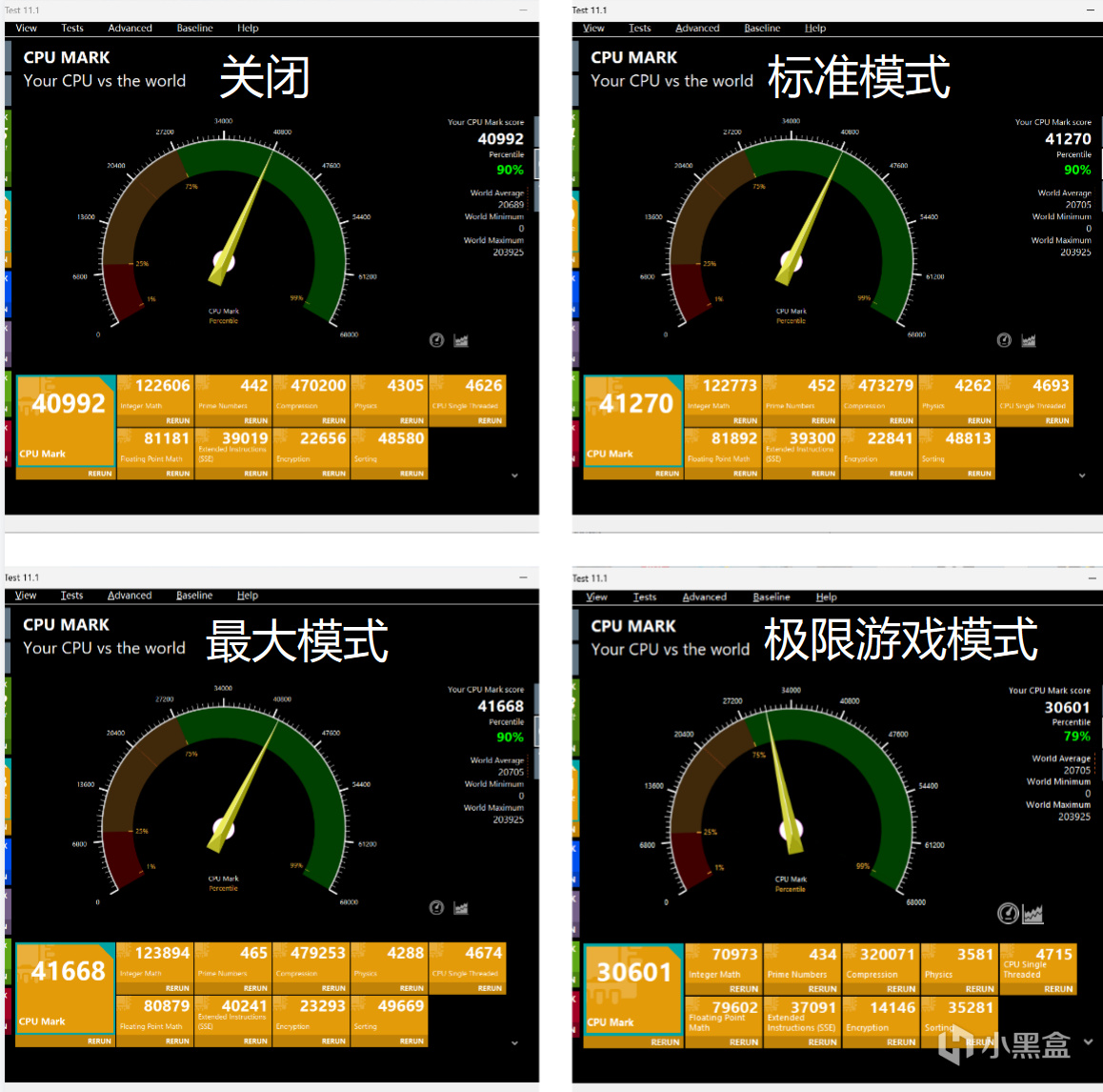

▲在PerformanceTest 11.1的測試中,關閉雞血模式時CPU總得分爲40992分,標準模式下時得分41270分,開啓最大性能模式後提升至41668分,提升幅度約1.6%,對於一鍵預設功能來說,這樣的提升已經相當有誠意了,而極限遊戲模式,分數則爲30601分,我們已經知道,這是爲了提升遊戲性能關閉多線程技術所致。
![]()

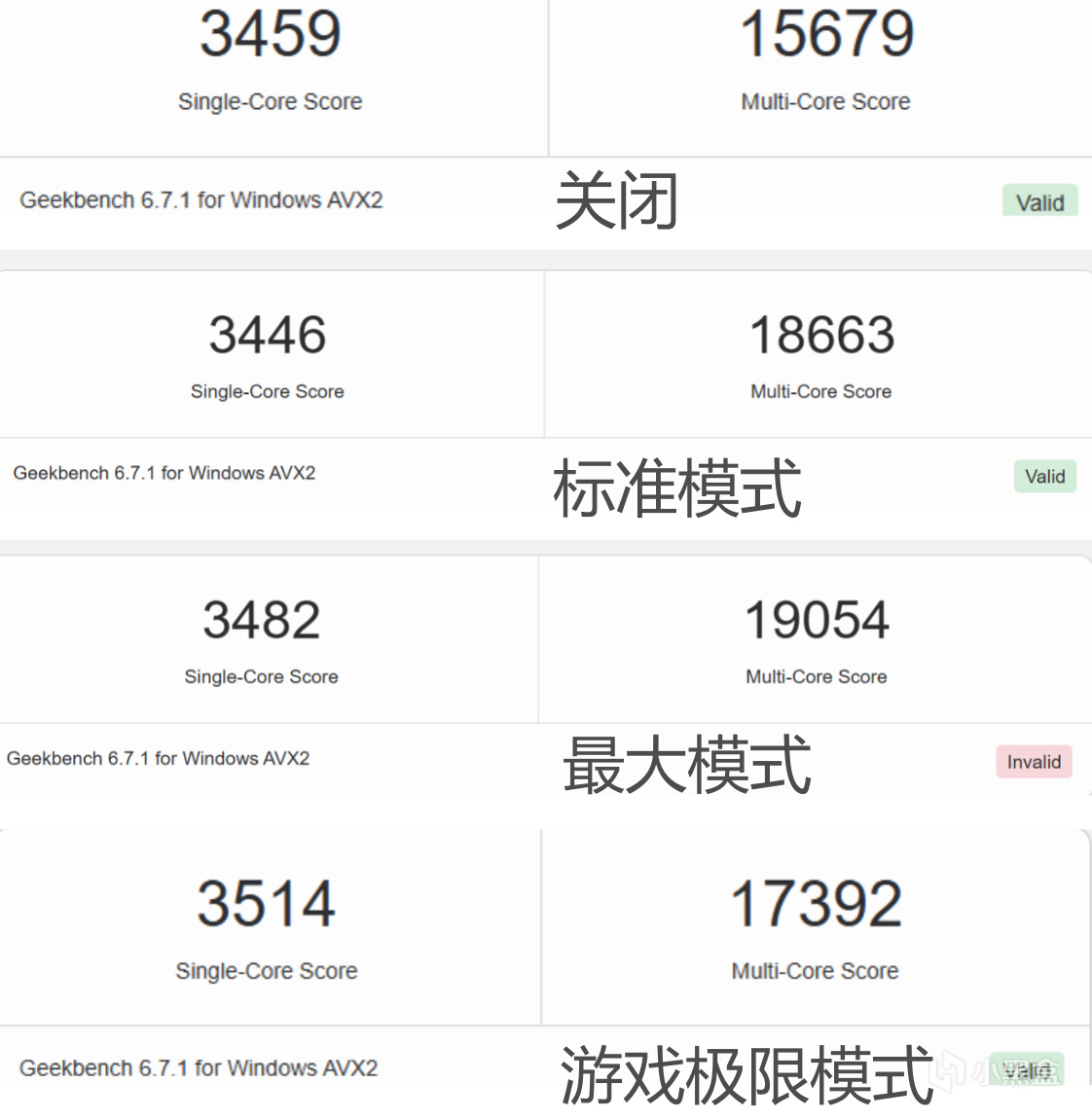

▲GeekBench 6的跑分同樣印證了這一趨勢:關閉雞血模式時單核3459分、多核15679分;標準模式下單核3446分、多核18663分;最大性能模式下單核3482分、多核19054分;極限遊戲模式下單核進一步提升至3514分,多核則因關閉超線程有所回落,爲17392分。
需要說明的是,極限遊戲模式關閉超線程後多核跑分下降屬於正常現象,它的目標從來都不是跑分,而是遊戲幀率,我們接着往下看。
X3D雞血模式2.0 遊戲幀率測試
遊戲測試方面,我選擇了《無畏契約》《CS2》《三角洲行動》三款電競網遊,在1080P分辨率下對比不同雞血模式的幀率差異,這也是X3D處理器最經典的用武之地。
實測數據如下:
![]()

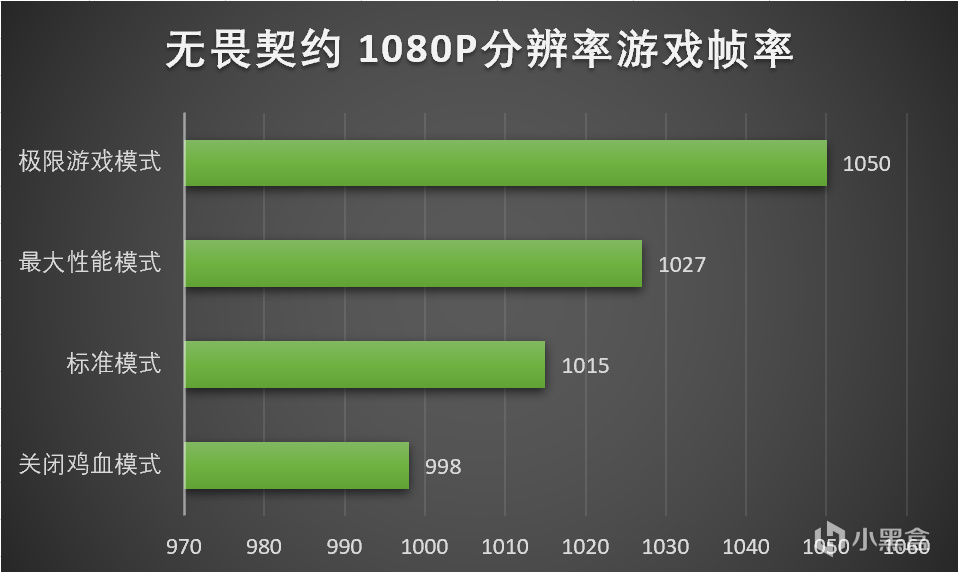

《無畏契約》:關閉雞血模式平均幀998 FPS,標準模式1015 FPS,最大性能模式1027 FPS,極限遊戲模式1050 FPS;
![]()

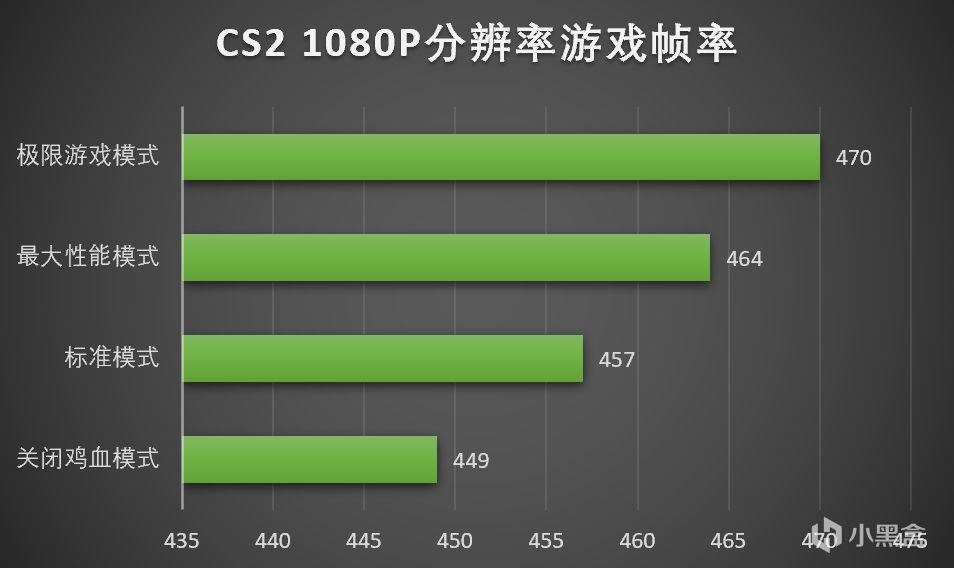

《CS2》:關閉雞血模式平均幀449 FPS,標準模式457 FPS,最大性能模式464 FPS,極限遊戲模式470 FPS;
![]()

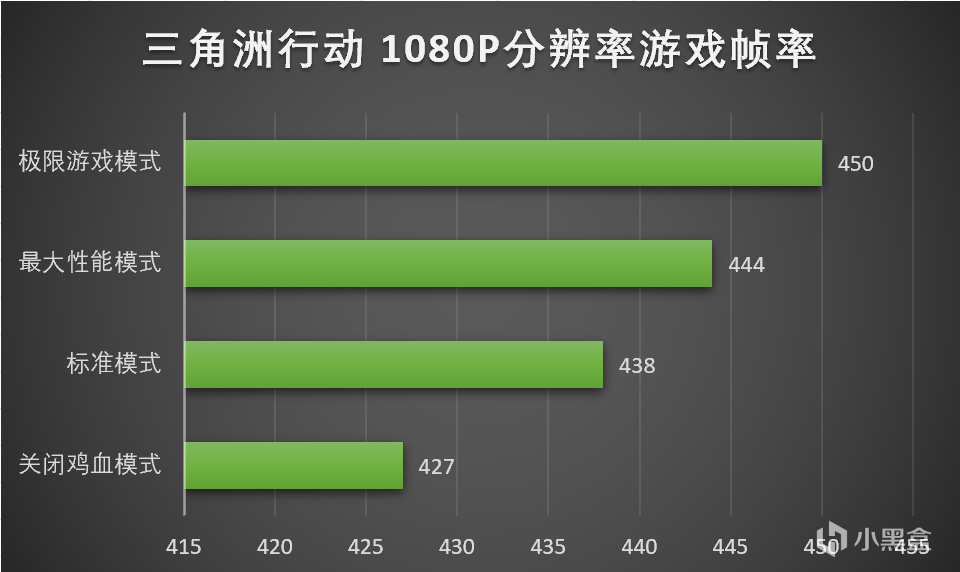

《三角洲行動》:關閉雞血模式平均幀427 FPS,標準模式438 FPS,最大性能模式444 FPS,極限遊戲模式450 FPS。
可以看到,在這三款對CPU性能與緩存調度敏感的電競網遊中,開啓X3D雞血模式2.0後幀率均有不同程度的提升,其中極限遊戲模式的提升最爲明顯,讓畫面流暢度的體感提升相當直接。有一說一,對於只打遊戲的用戶來說,進BIOS點一下就能換來實打實的幀率提升,這種免費的性能真的是不要白不要。
D5黑科技2.0:單根內存 VS 雙通道內存
考慮到目前內存價格處於高位,不少用戶裝機時會先上單根內存過渡。那麼單根內存+D5黑科技2.0,能不能打雙通道?這裏我做了一組對比測試:單根24GB內存開啓D5黑科技2.0(高帶寬模式+AI超頻至6600MHz),對陣兩根24GB雙通道、不開啓D5黑科技2.0。
首先是AIDA64內存測試:
![]()
▲單根24GB + D5黑科技2.0:讀取50927 MB/s,寫入44697 MB/s,複製41699 MB/s,延遲85 ns;
![]()

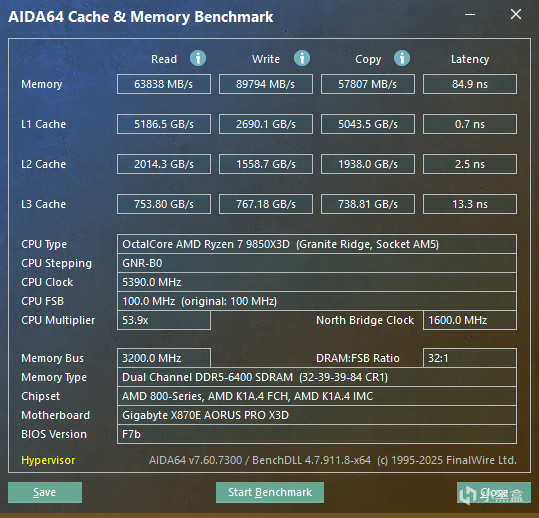

▲雙通道48GB、不開啓D5黑科技2.0:讀取63838 MB/s,寫入89794 MB/s,複製57807 MB/s,延遲84.9 ns。
從數據可以看出,得益於D5黑科技2.0對次級時序的自動優化,單根內存在延遲表現上與未優化的雙通道基本無差距,讀取、寫入與複製帶寬的差距也遠小於預期,單根內存完全有一戰之力。
遊戲實測方面,在雞血模式2.0 最大性能模式下,三款網遊的1080P幀率對比如下:
![]()

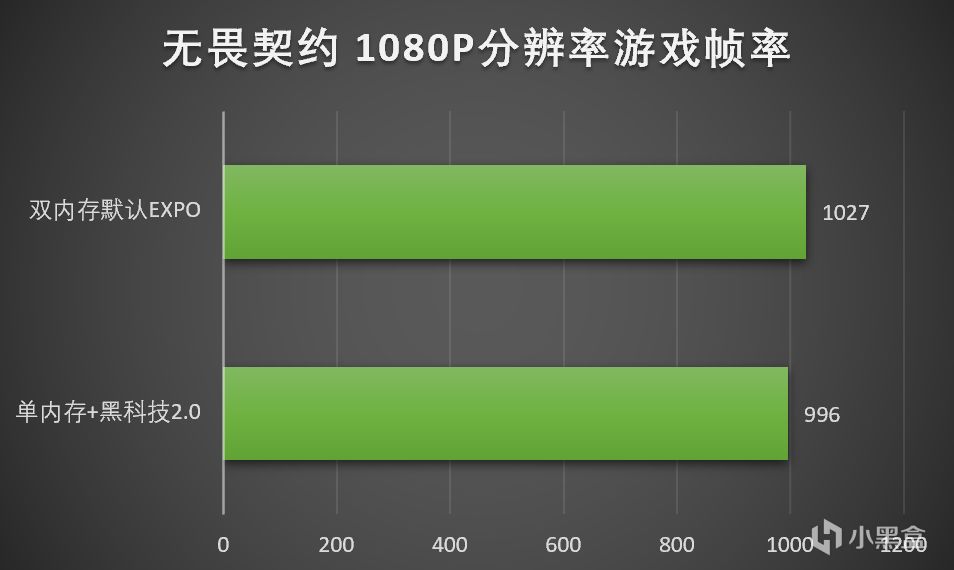

《無畏契約》:單根+D5黑科技2.0平均幀996 FPS,雙通道未優化1027 FPS;
![]()

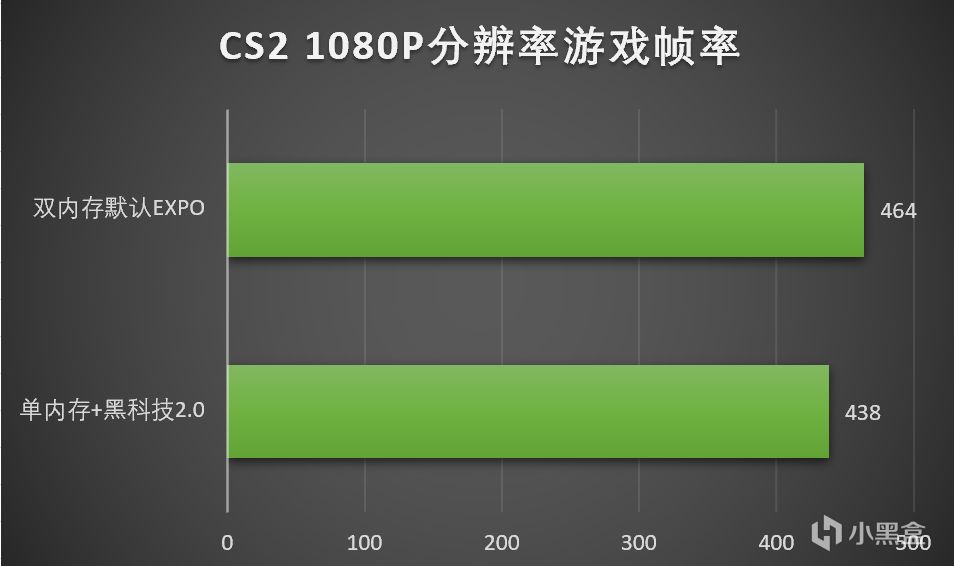

《CS2》:單根+D5黑科技2.0平均幀438 FPS,雙通道未優化464 FPS;
![]()

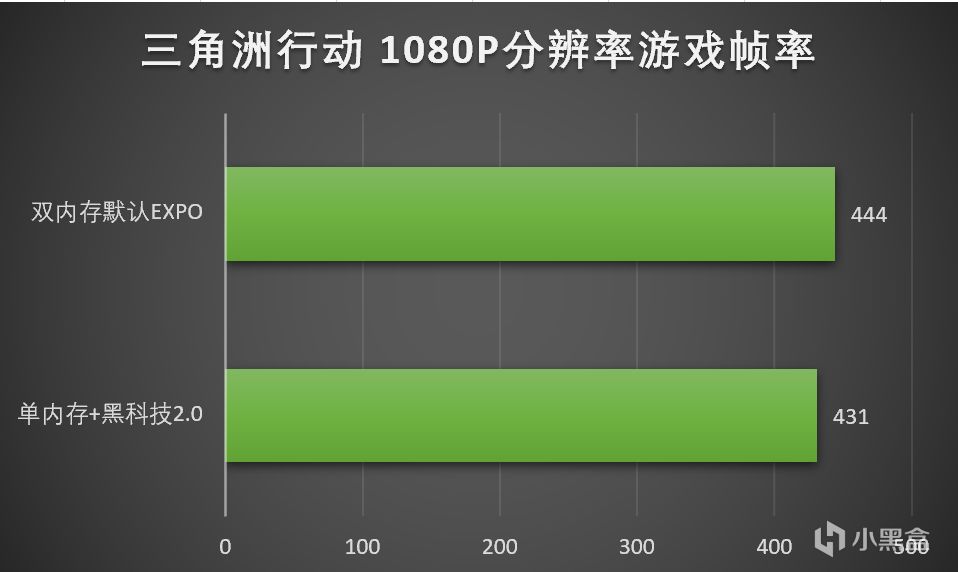

《三角洲行動》:單根+D5黑科技2.0平均幀431 FPS,雙通道未優化444 FPS。
實測結果相當驚喜:單根內存開啓D5黑科技2.0之後,遊戲幀率與雙通道未優化的差距並不大,日常遊戲完全可以正常遊玩。在內存價格飛漲的當下,這個結論對預算有限的裝機用戶來說非常實用——先上單根過渡,後續再補一根組雙通道,體驗上不會有明顯落差。
總結
技嘉X870E AORUS PRO X3D電競雕這塊板子,給我的感覺就是"把X3D處理器的性能釋放,做成了一鍵搞定的事"。18+2+2相110A供電、8層背鑽PCB、全覆蓋金屬背板、雙PCIe 5.0 M.2、USB4+Wi-Fi 7+5G網卡的豪華配置,本身就已經是一塊合格的X870E旗艦;而X3D雞血模式2.0與D5黑科技2.0的加入,則讓它真正成爲了銳龍X3D處理器的"御用座駕"——無論是追求極限幀率的電競玩家,還是需要多核性能的生產力用戶,都能通過BIOS裏的一鍵預設找到適合自己的性能檔位,無需折騰複雜參數,小白也能輕鬆上手。
再配合快易拆設計、側置HDMI、後窗快捷按鍵這些貼心細節,以及技嘉4年質保的完善售後,如果你最近打算裝一臺以銳龍X3D處理器爲核心的遊戲主機,這塊技嘉X870E AORUS PRO X3D電競雕,大概率是目前市場上最值得考慮的選擇之一。
好了,以上就是本期測評的全部內容。希望對你有所幫助,我是黃昏百分百,我們下次見。
