见过PCB中间开个大洞的显卡吗？技嘉RTX 5080 Infinity有这设计

盒友们，显卡PCB见过短的、见过长的、见过异形的，但你见过中间开一个大窟窿的吗？

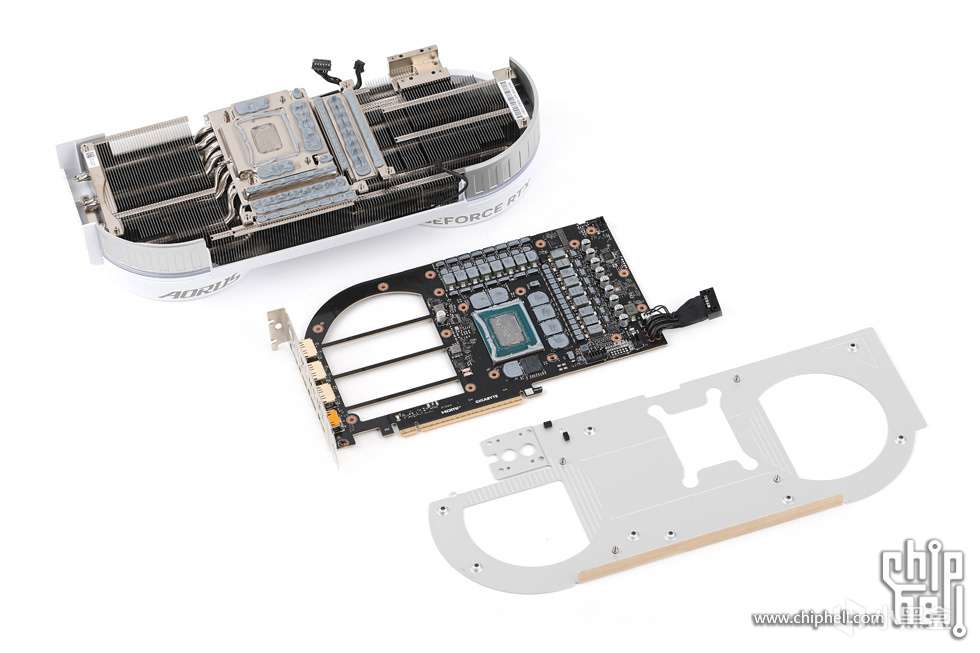

最近Chipell拆解了技嘉AORUS GeForce RTX 5080 Infinity Wood，发现这张卡的PCB设计简直可以用“奇葩”来形容。技嘉为了配合自家的双流通散热系统，几乎把整块主板重新设计了一遍，完全不走常规路线。

中间挖空，只为让风“透心凉”

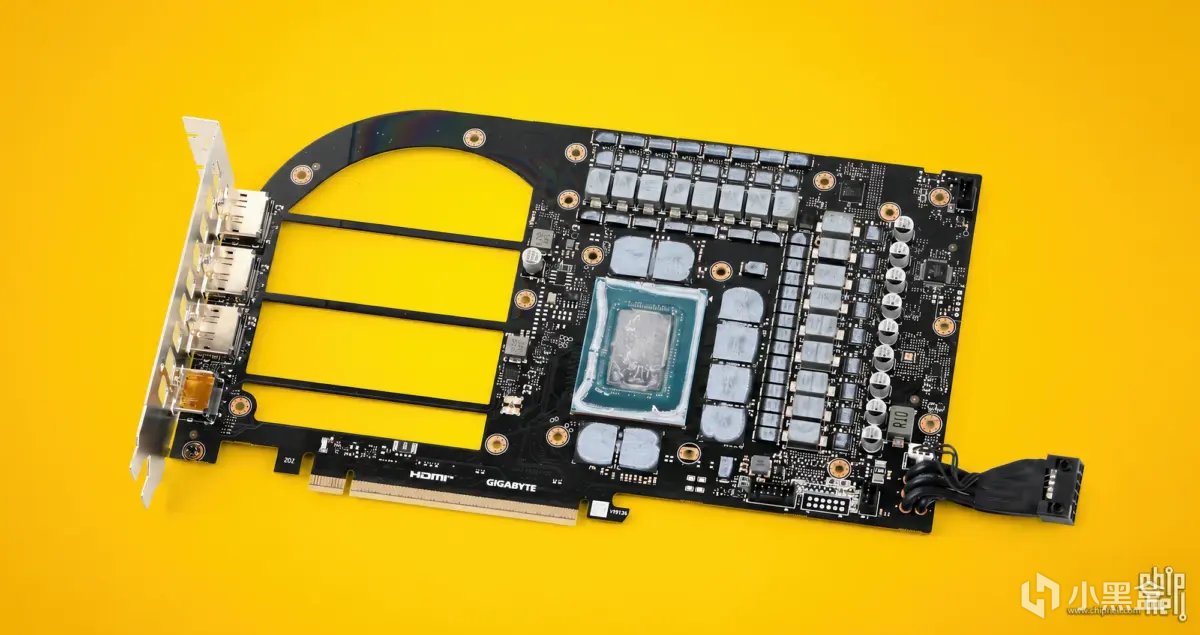

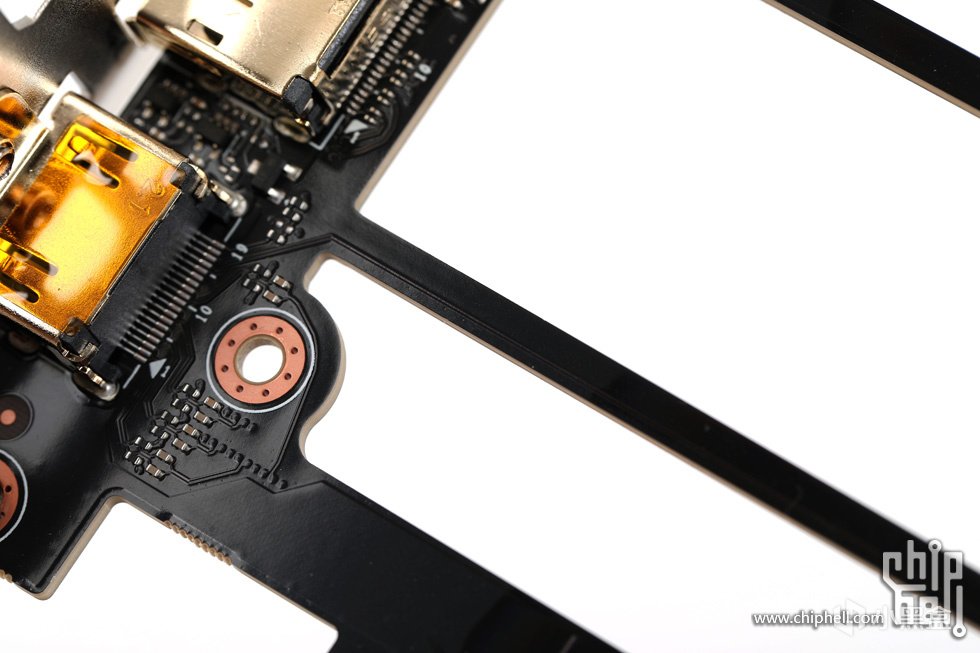

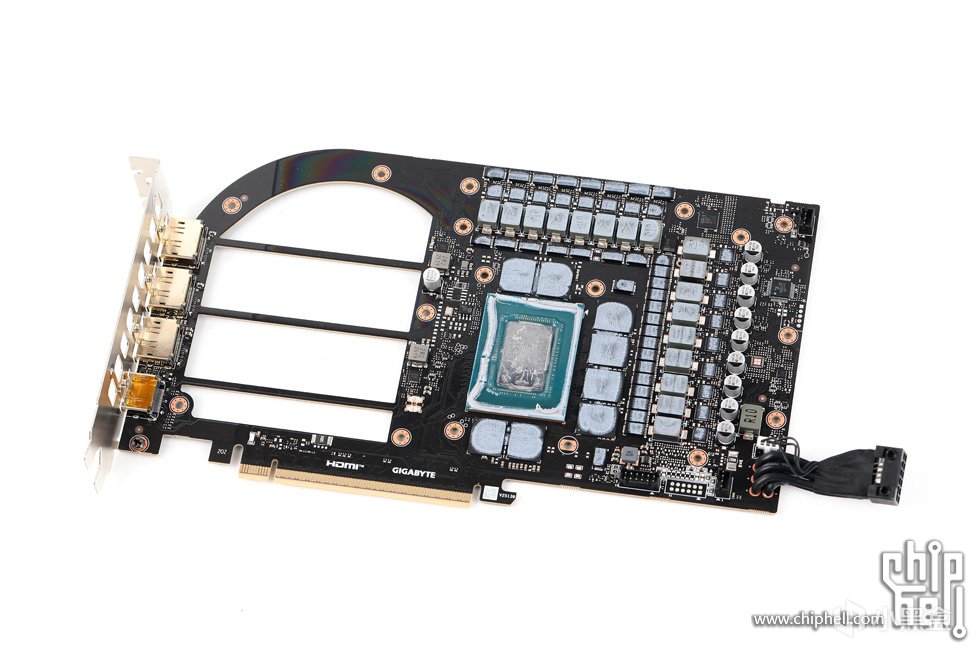

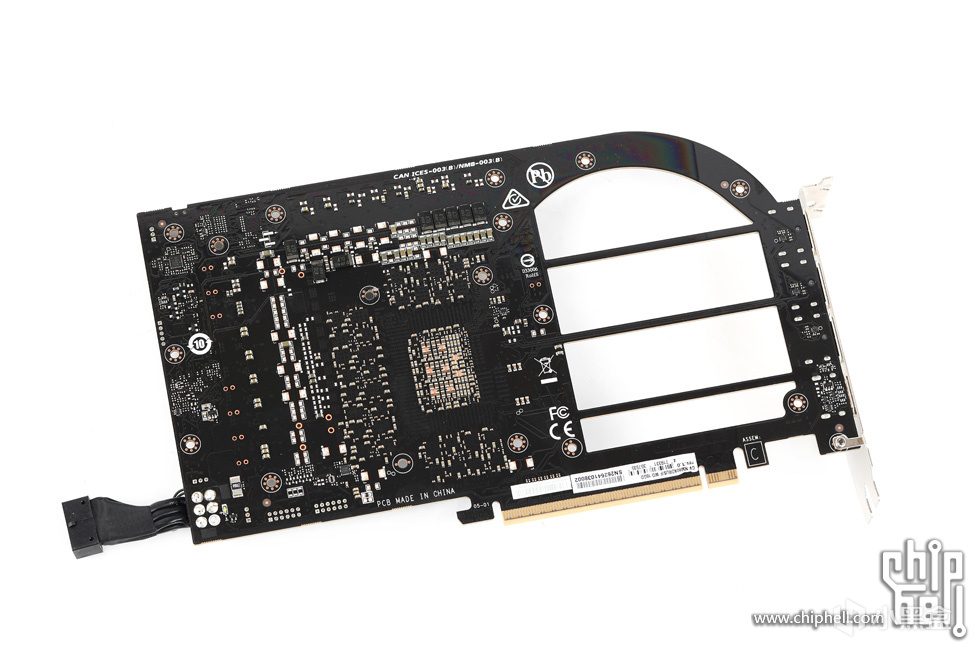

这张卡最显眼的地方就是PCB正中央那个巨大的切口。别的显卡PCB都是完整一整块，技嘉直接掏空了一大片——目测占了整张卡三分之一的面积，散热器可以直接从中间穿透，风道完全打通。

这个设计思路很直接：RTX 5080核心本身发热不算夸张，但GDDR7显存和供电MOSFET都是发热大户。传统PCB挡住了一半的风道，技嘉干脆把中间挖空，让风扇吹进来的冷空气可以直穿散热器，从背面排出去，散热效率理论上会更高。

元器件挤得像早高峰地铁

因为中间挖了一大块，剩下的空间就变得非常紧凑。核心、显存、供电全部集中在PCB两端，走线密集度比普通显卡高了不止一个级别。但技嘉做得还算工整，电感、MOSFET、电容排列得很规整，没有因为空间压缩而显得杂乱。

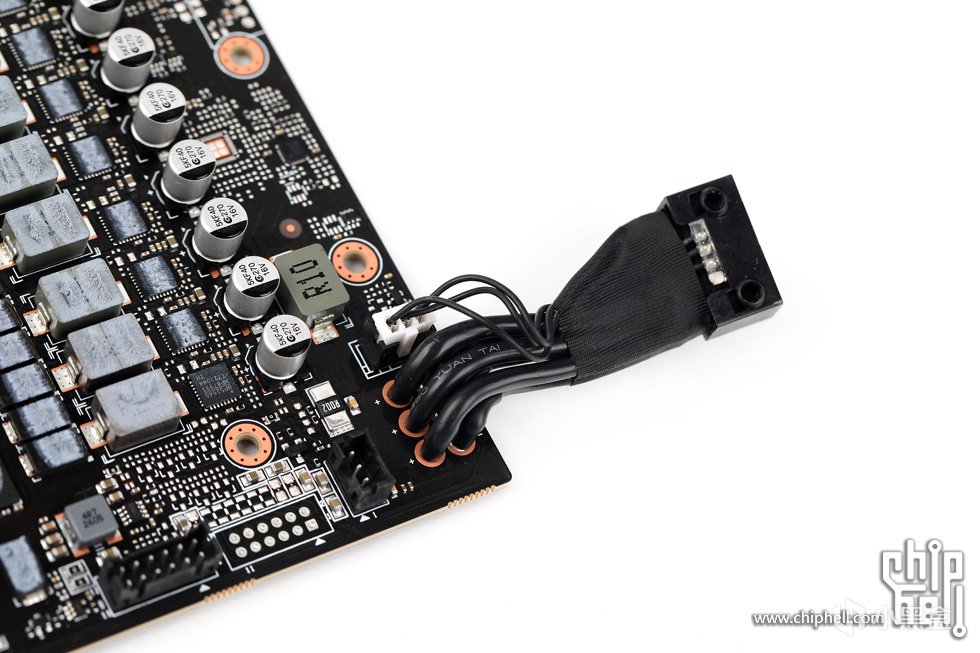

供电方面，这张卡用了14+4+2相供电，对于RTX 5080的功耗来说完全够用。外接供电是16Pin 12V-2x6，符合新一代标准。

和公版设计的完全两个路子

NVIDIA的RTX 5080公版用的是三片式PCB设计，通过柔性排线连接，主要为了适配双槽厚度和紧凑布局。技嘉这套方案则是单片式异形PCB，把挖空区域的面积让给了散热器。

两种设计思路完全不同：公版牺牲PCB面积换取厚度控制，技嘉牺牲PCB面积换取风道优化。从散热测试来看，技嘉这套方案确实有效，满载温度比公版低了5-7℃，噪音也控制得很好。

但有一个代价：拆解难度

这种异形PCB意味着普通玩家基本告别了“自己换导热垫”或者“改水冷”的念头。散热器螺丝固定位跟公版完全不一样，市面上几乎没有兼容的水冷头。如果你打算买这张卡，最好默认不折腾。

还有一个潜在问题：PCB中间挖空后，整张卡的结构强度会不会下降？技嘉给背面加了一块全金属背板，把受力点重新分配了，所以正常使用应该不会出现弯板的问题。

我的看法

技嘉这次确实没走寻常路。主流厂商的RTX 5080非公版基本都是放大公版PCB，换个散热器就完事了。技嘉选择重新设计PCB，说明他们是真的想把散热做到极致。

这张卡适合谁？适合不折腾、追求散热、喜欢安静的玩家。不适合谁？适合喜欢换导热垫、改水冷、折腾DIY的玩家。后者看到这张卡的PCB布局大概率会头疼——这设计基本断了你所有魔改的后路。

不过话说回来，对于90%的普通用户，买回来插上就完事了，谁管它PCB长什么样？只要温度低、噪音小、性能稳，那就是好卡。
