维修店发现早期版本的RTX 4090 FE显卡与新版本PCB布局不一致

来自 northwestrepair 的一段新维修视频展示了一个不同寻常的 RTX 4090 Founders Edition 显卡修复案例，最终成功修复了一张比较“另类”的显卡。

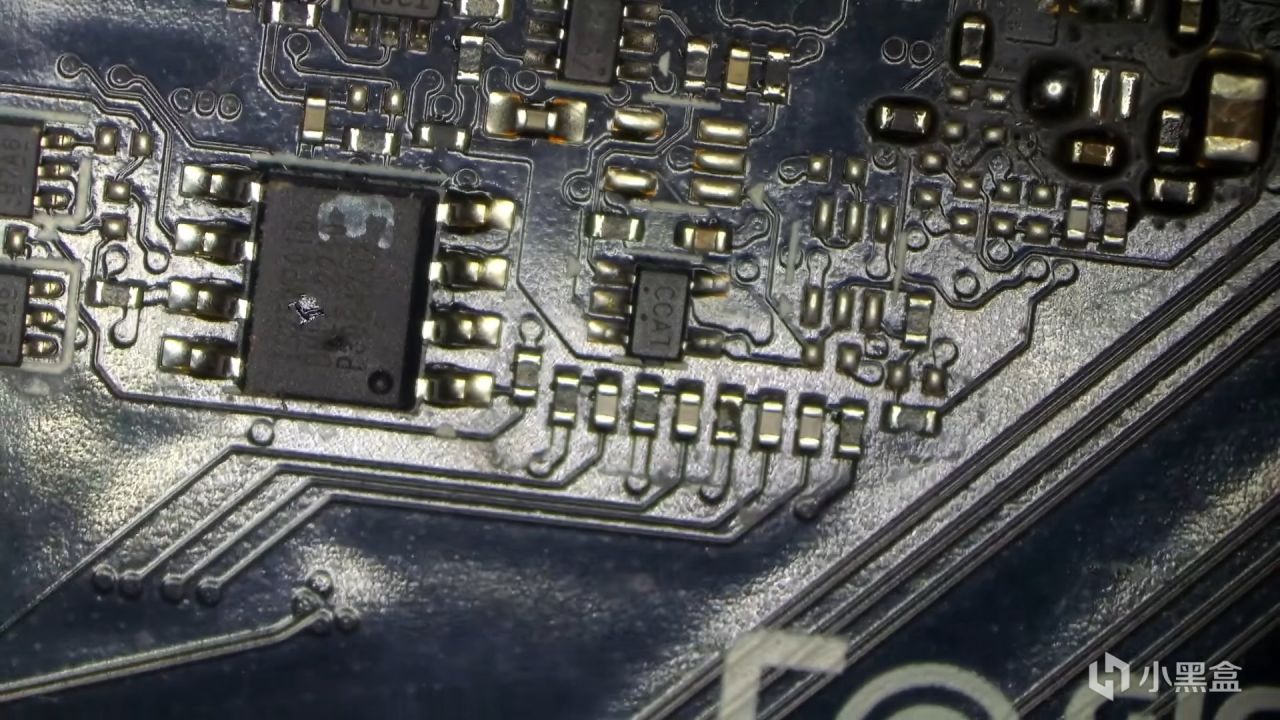

修复过程从典型的无法通过 POST 自检开始，检查了短路、连接器损坏、电压轨、PCIe 检测逻辑、散热情况，最终甚至进行了 GPU 芯片的重新植球。 然而，所有这些步骤都未能修复显卡。 根据视频显示，故障源于显存电源电路附近的一个小芯片异常发热，而该芯片在商店手头几块较新的 RTX 4090 Founders Edition 备用 PCB 板上并没有出现 。

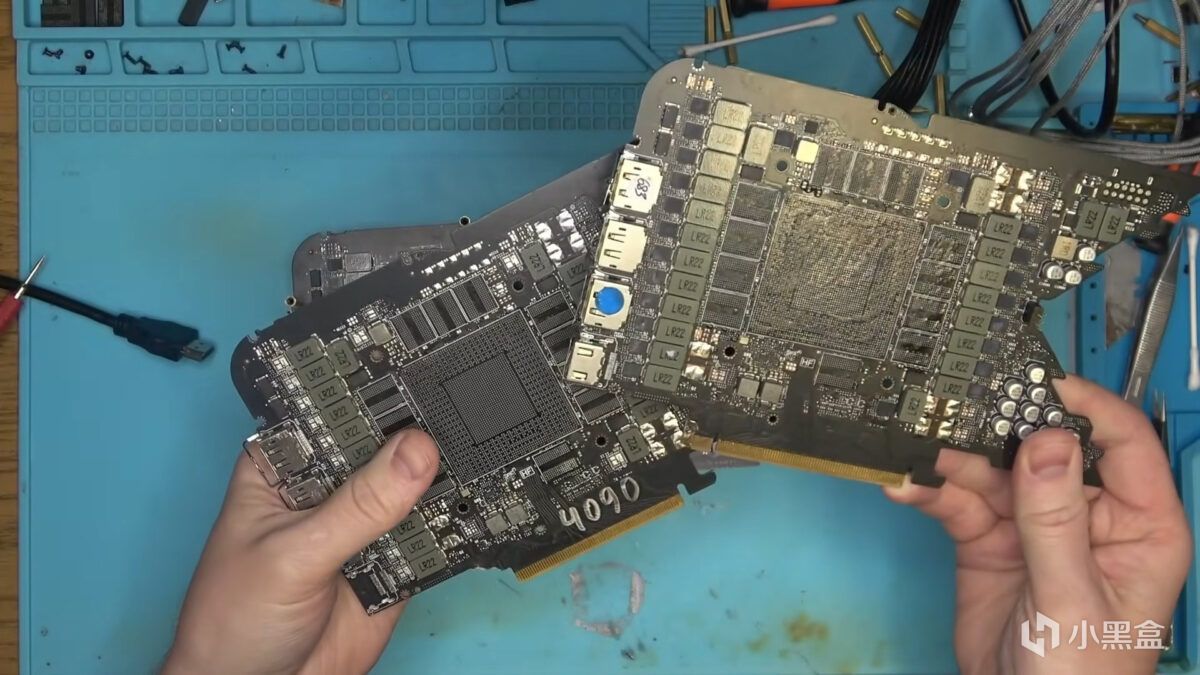

该电路板似乎代表了早期版本的 RTX 4090 Founders Edition，至少包含一个后期版本不再使用的组件。技术人员表示，他们检查了三四块 RTX 4090 报废电路板，发现没有一块电路板的芯片位于相同位置， 由此得出结论：英伟达在首批产品之后对 PCB 布局进行了更改。 视频并未说明更改的原因，因此该组件与更广泛的可靠性问题之间的关联仍未得到证实。但视频确实表明，至少部分 Founders Edition 显卡采用了不同的组件布局。

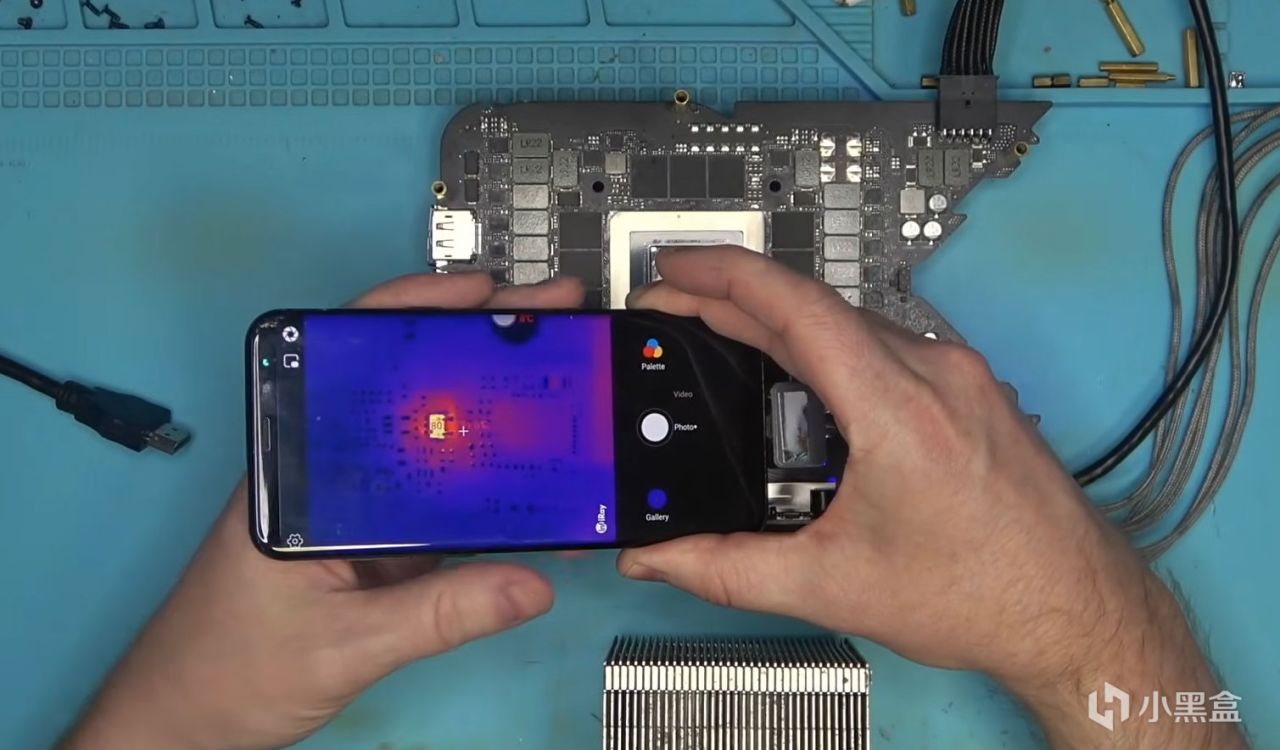

突破性进展出现在技术人员专注于检查振荡器信号通路，并使用热成像仪定位到一个发热的小芯片之后。随后，他们从一块主板上找到了一颗外观相似的备用芯片，并将其安装到 RTX 4090 FE 显卡上，成功恢复了振荡器的正常工作，显卡也再次能够启动。

说实话，RTX 4090 已经是三年前的产品了，但还是第一次听说存在 PCB 布局不一样的版本。
