背插宇宙再进化，BTF3.0干掉电源线

来源——AMP实验室

期待大成的那一天

如果要说近些年最有创新的DIY项目是什么，我会说是BTF背插设计。bili@远古时代装机猿 主导的Back to the Future BTF背插计划，旨在让DIY装机中尽可能地减少线材的使用和暴露。从最早的单纯的将主板上接口转移到背面，到如今第三代砍掉电源线，现在BTF已经走了很远。

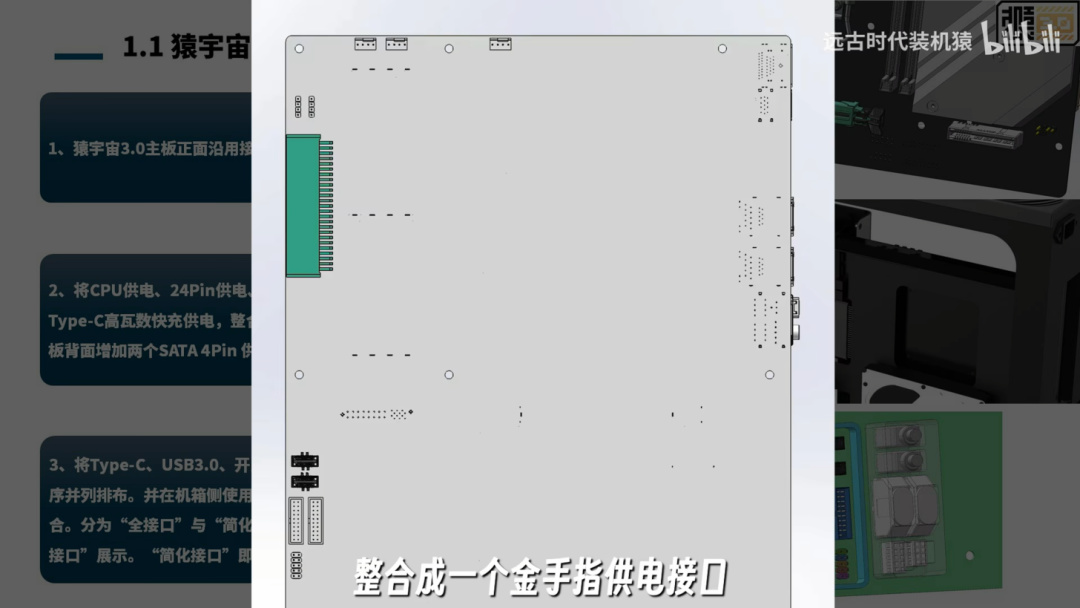

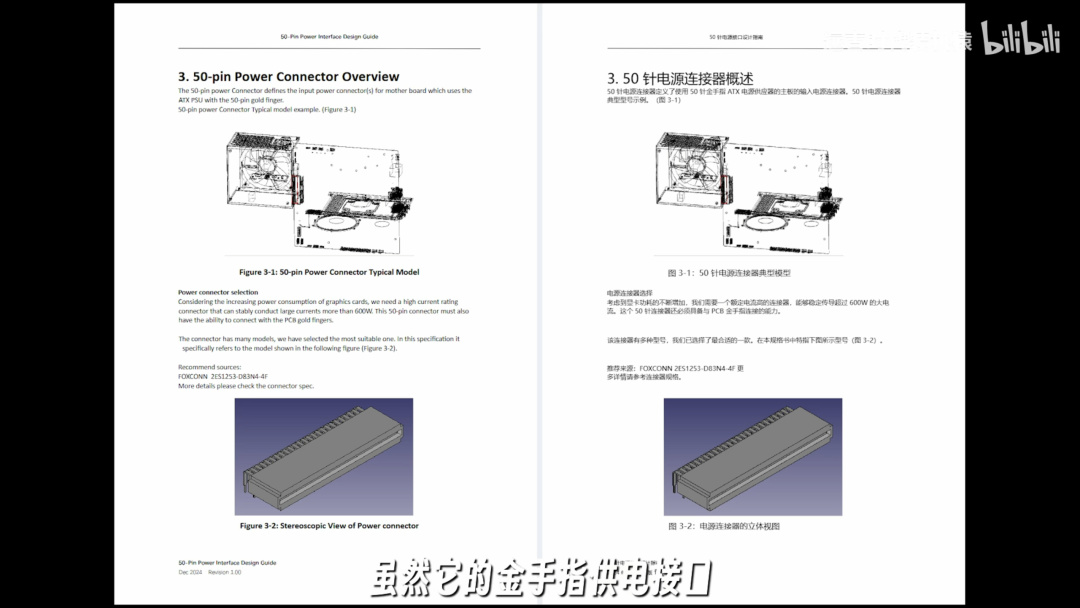

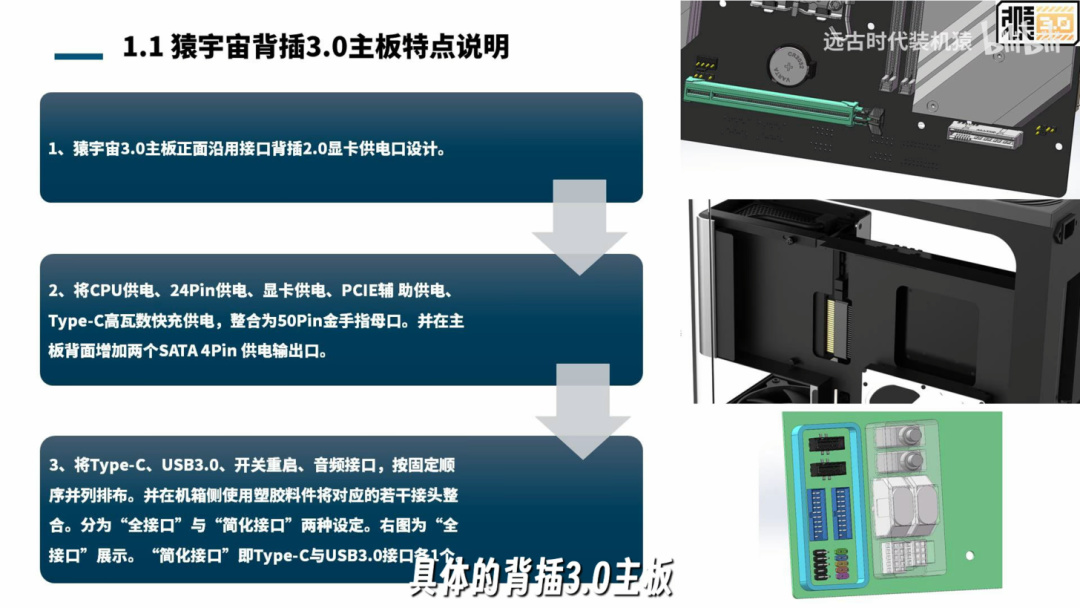

今年早些时候，装机猿宣布了用于BTF3.0主板的50PIN连接器，该连接器整合了CPU、24PIN、显卡、PCIe辅助供电、Type-C高瓦数快充，新的连接器专为BTF电源设计，采用金手指与主板连接。

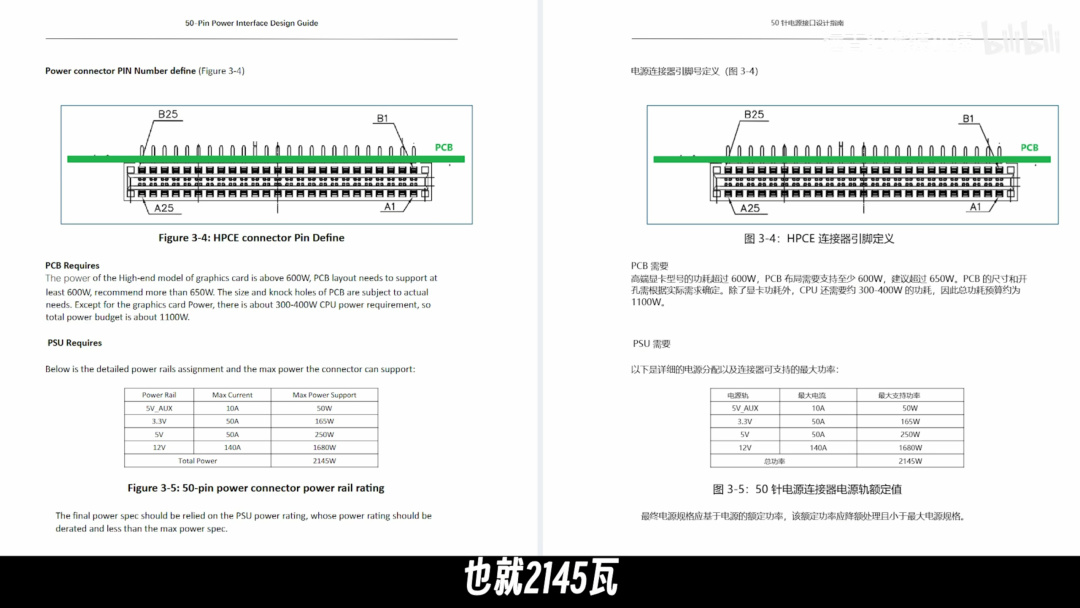

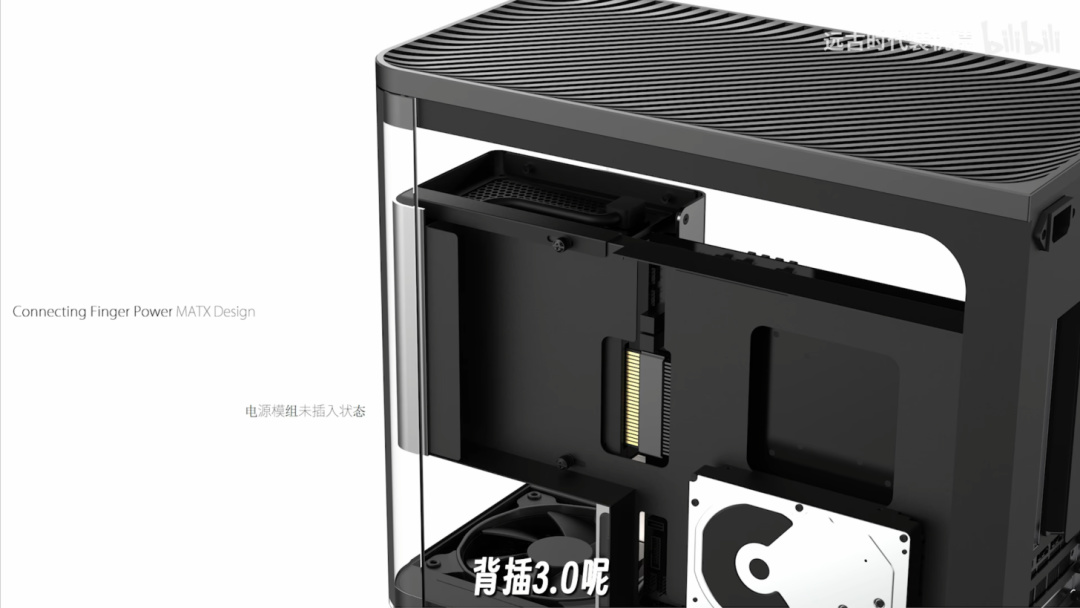

这种新设计要求电源必须安装在主板右上侧边，这个50PIN的电源连接基于ATX3.0和ATX3.1标准，采用与服务器使用的CRPS类似的设计，金手指额定功率高达2145W，可长时间保持高强度负载。并且装机猿提到这部分能为专门CPU和GPU提供的功率就高达1680W，这远超现代顶级PC硬件的需求，面对RTX 5090和R9-9950X3D都是游刃有余。

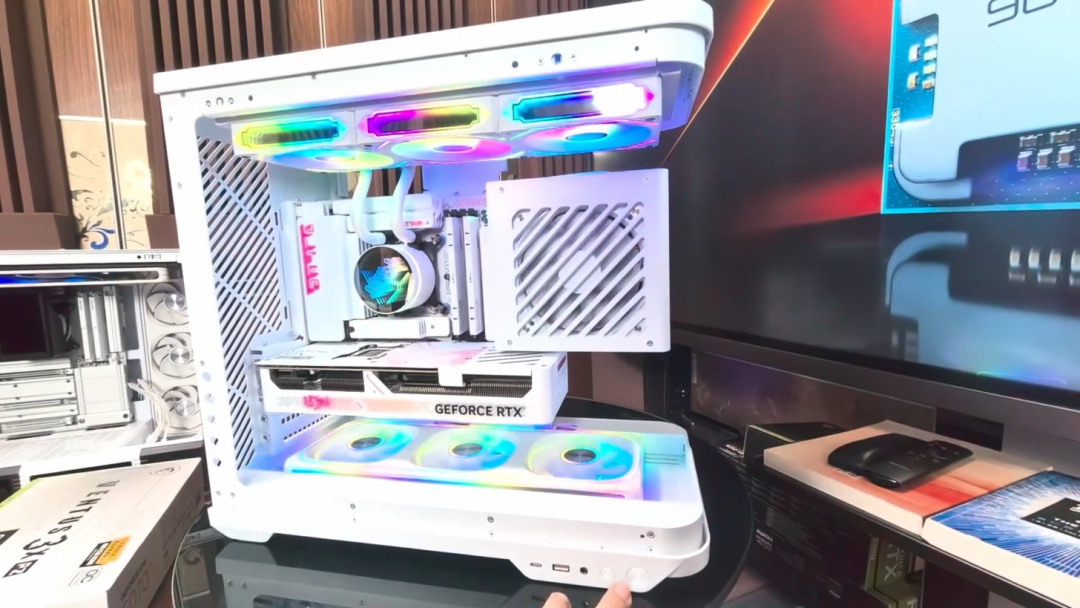

装机猿已经和华硕、微星、技嘉、铭瑄、七彩虹等板厂合作，以及多家机电散制造商合作，这次的案例便是由七彩虹和鑫谷呈现。当下，BTF设计的产品已经大规模零售，普通玩家也能买到各种支持背插的机箱、主板和显卡，其中机箱基本上和常规机箱价格一致。

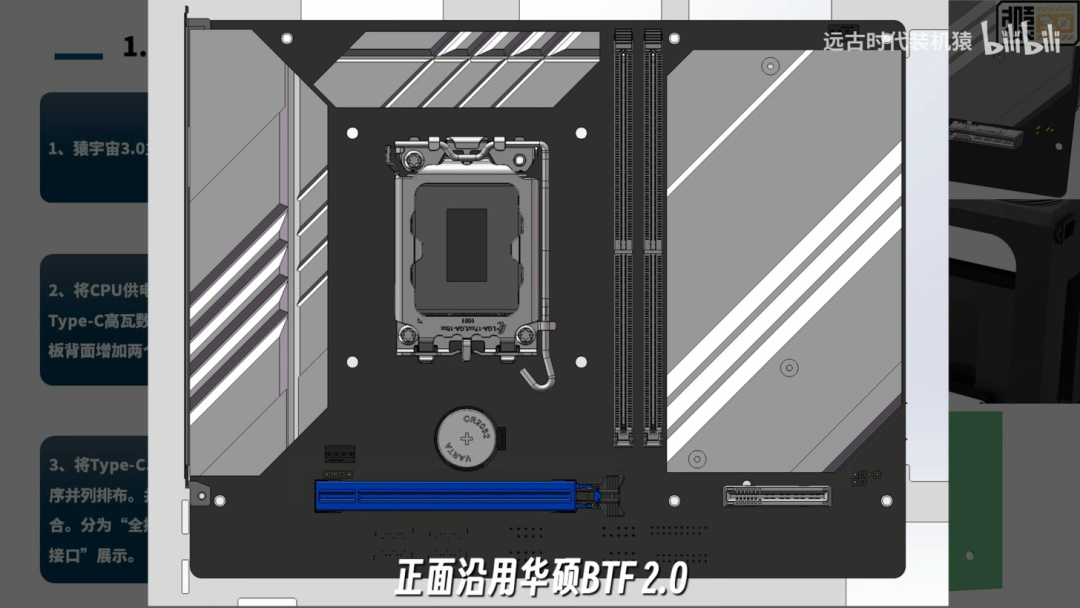

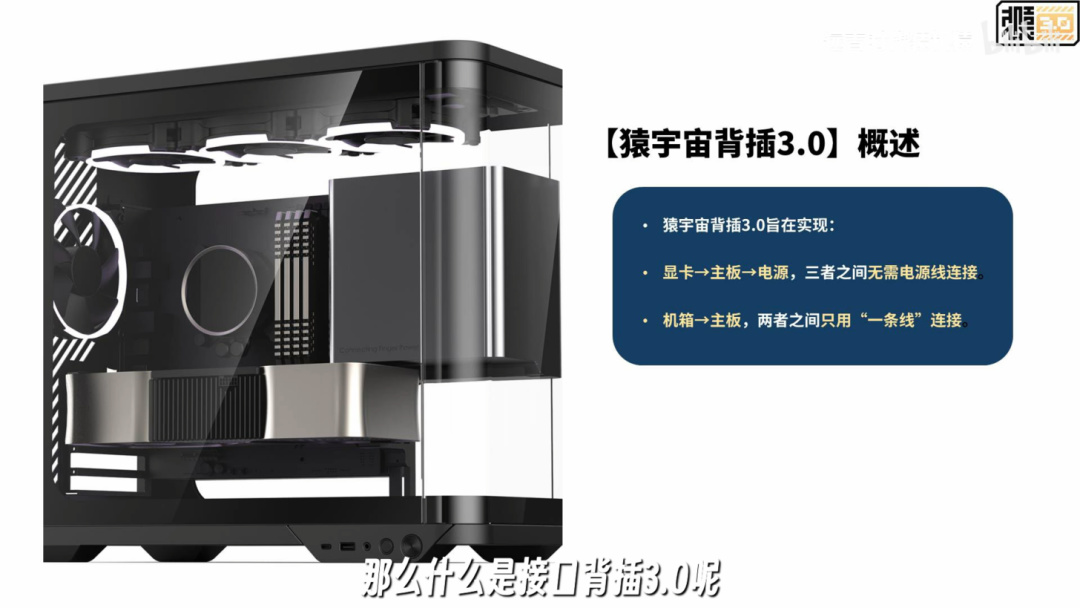

装机猿目标的BTF3.0更加宏大，他打算将所有的电源和IO接口转移到一个统一的连接器上，但是考虑到当下DIY PC的局限性，还是保留了BTF2.0和非BTF标准的兼容性。

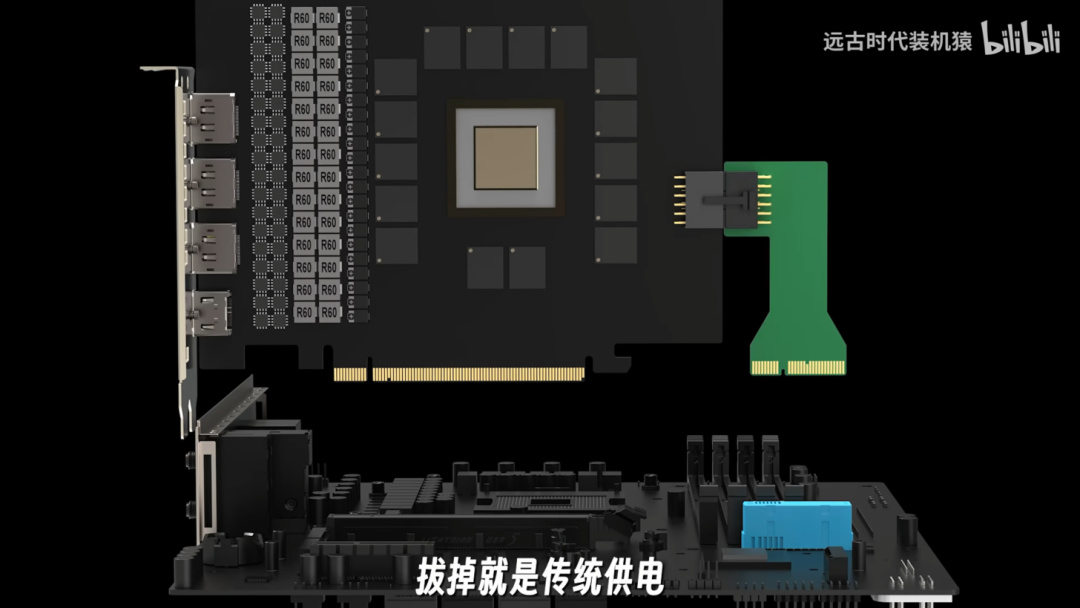

而对于显卡，目前已经有了华硕推广的GC-HPWR插槽，这个插槽与其金手指能够提供超过1000W的功率，远比现在的12V-2×6更安全可靠。而装机猿也给出了用于非BTF显卡的方案，通过一个模块化适配器，连接到GPU上的16PIN接口，再连接到GC-HPWR插槽上。

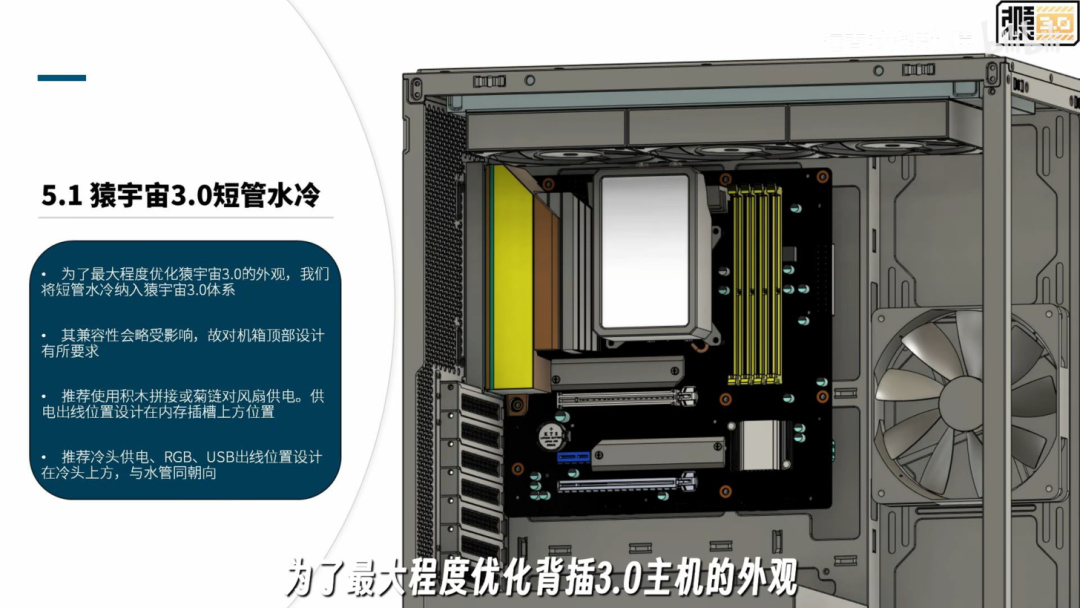

BTF3.0的另一个组件便是短管AIO水冷，这种方案的特点便是其水冷管更短，让机箱内风景看起来更整洁美观。

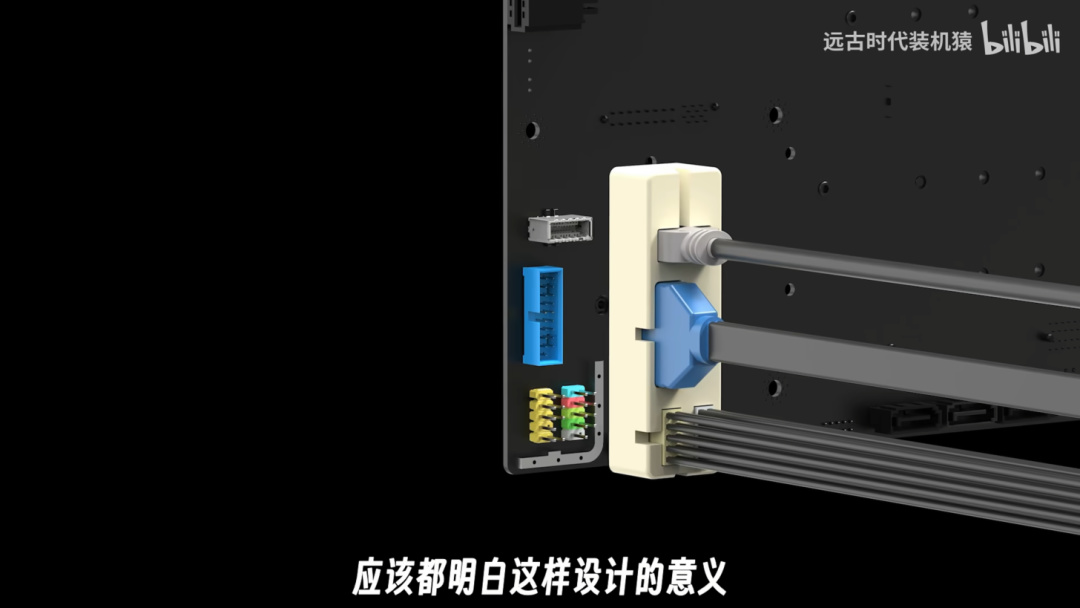

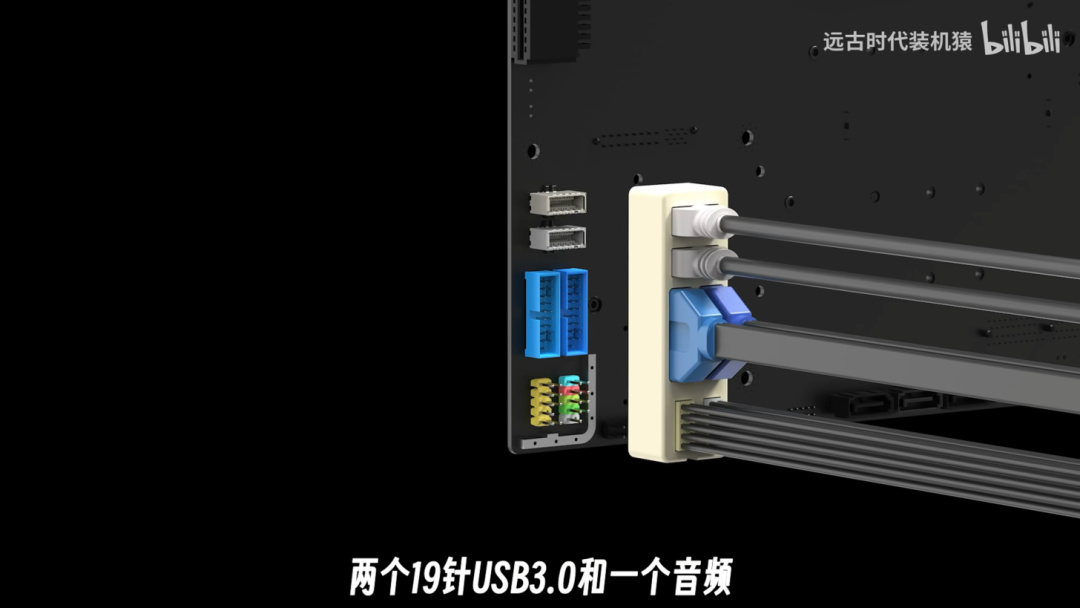

当然，BTF不会止于此，接下来的计划是将风扇线缆，以及主板的IO接口简洁化。装机猿希望，未来主板和机箱制造厂可以为所有IO接口提供一种统一的适配器。

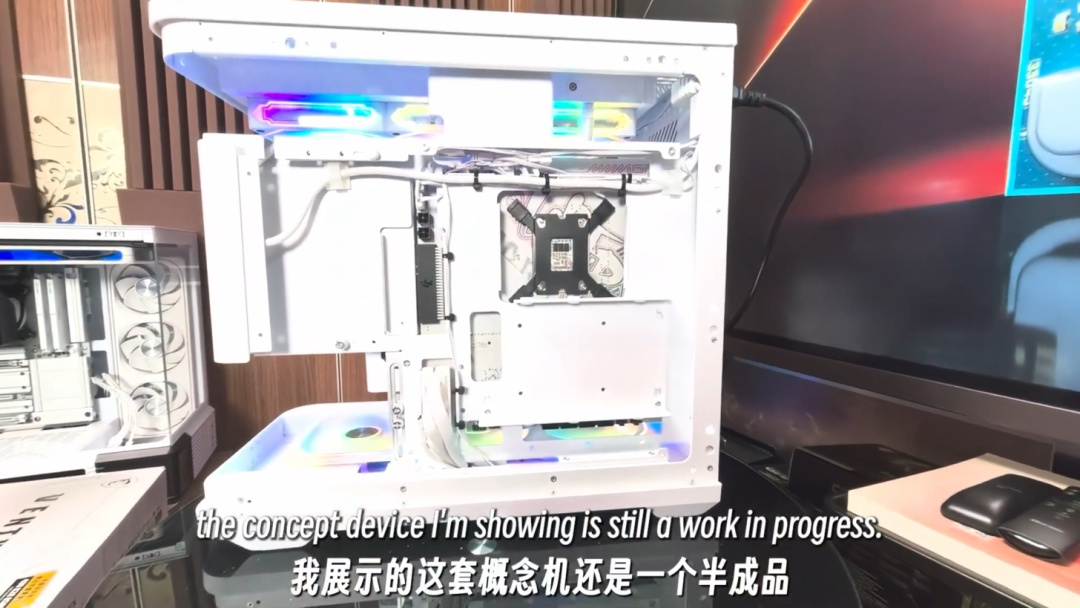

最新的BTF设计非常整洁，没有线缆暴露，展示了截然不同的PC构建方式。DIY市场如今一潭死水，无论BTF是否真的对玩家们有何利好，我们都需要这样敢于创新的开拓者重新激发玩家热情。
