你了解手柄协议吗？可能是最深入浅出的手柄协议科普

             【手柄小课堂】手柄协议科普

      随着手柄行业的迅猛发展和市场细分，手柄在功能性与专业性上不断突破，技术更新迭代迅速，各种新概念层出不穷。然而，玩家逐渐意识到，功能与性能的提升往往受限于一个核心因素——手柄协议。但是对普通玩家而言，手柄协议常常显得晦涩难懂，宛如云里雾里。今天UP来简单科普一下手柄协议，了解这一技术基础，不仅有助于玩家准确评估手柄性能，还能助力消费者做出更明智的购买选择。

一、什么是手柄协议

      手柄协议是游戏手柄与上位机（如主机、电脑或游戏机）进行数据通信的规范。它定义了手柄如何向上位机传输输入数据，如按键、摇杆、陀螺仪等状态，以及上位机如何向手柄发送反馈数据，如振动或灯光控制。手柄协议的本质在于规定数据格式、传输方式和交互逻辑，确保双方高效、准确地交换信息。

      手柄协议并不是一种独立存在的、凭空设计的协议，而是基于通用通信技术和协议构建的。其底层逻辑依赖于现有的硬件接口和通信协议，尤其是HID协议（Human Interface Device，人机接口设备协议）等标准。Xbox、ds等等手柄在连接到电脑上的时候，同样会按照USB-HID/蓝牙HID的标准要求，向主机上报数据。我们在电脑上捕获分析这些手柄数据的时候，往往会得到一串16进制数据包。

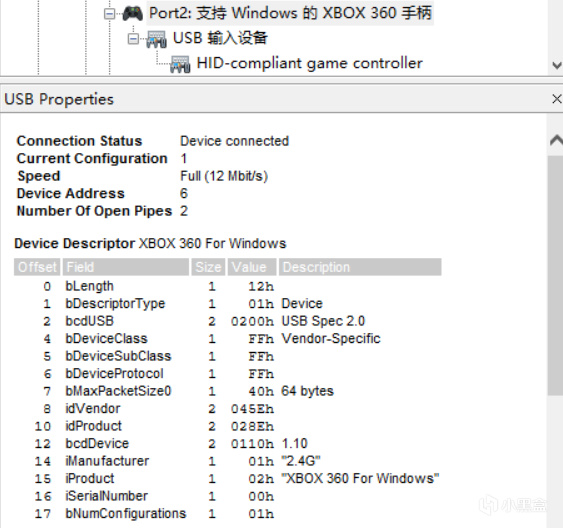

图1 USBlyzer中查看的手柄数据

      上图是xbox360手柄通过有线连接PC时上报数据的一部分（设备描述符），其中Value列为手柄实际上报的16进制数据，PC可以通过idVendor、idProduct、iProduct等字段识别出来厂家和设备类型并加载驱动（045E代表微软、028E代表xbox360手柄）。

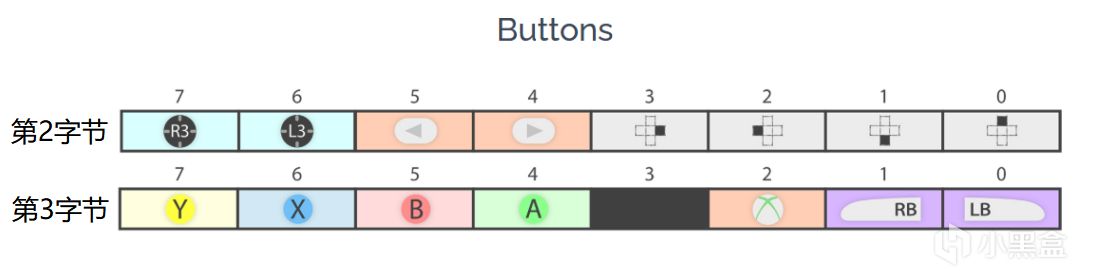

图2 xbox360手柄按键格式

      上图是xbox360手柄协议中规定的按键数据格式，可以看出所有按键数据被存储在报文的第2和第3字节上，这两个字节的每一个bit，分别存储一个按键的状态信息。

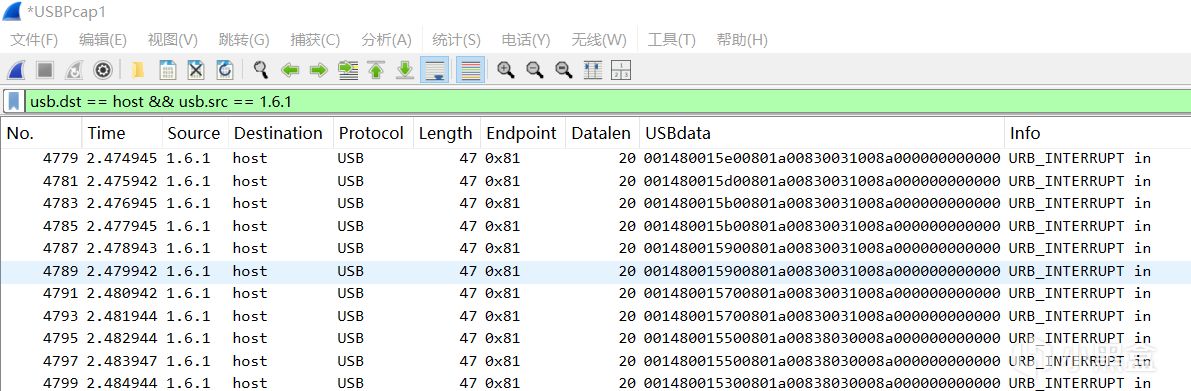

图3 使用wireshark对手柄数据抓包

      上图是xbox360手柄通过USB连接电脑时，使用wireshark抓取的手柄数据，其中USBdata列就是手柄上报的原始数据，例如00 14 80 01 5e 00 80 1a 00 83 00 31 00 8a 00 00 00 00 00 00 这样一串20字节的数字就是手柄上报的数据。我们尝试分析一下按键部分数据内容，观察得知2、3字节数据为80 01，转换成2进制为1000 0000 0000 0001，配合图2我们可以知道当前手柄按下的按键为R3和LB。

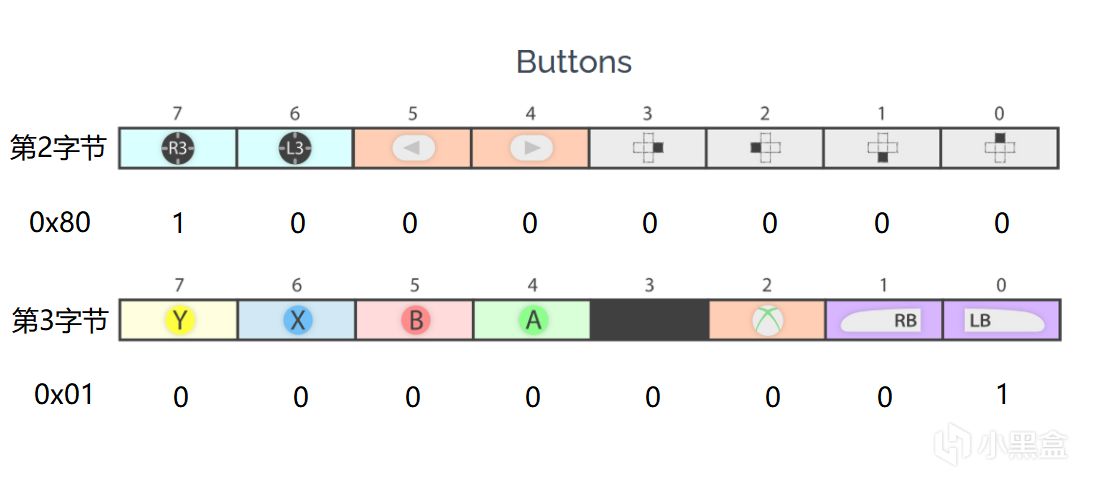

图4 第2、3字节数据为80 01表示当前R3和LB处于按下状态

二、手柄协议的作用

      手柄协议确保主机与手柄之间的双向交互能够被正确识别，通过标准化数据格式和通信机制，它确保主机能够正确加载驱动并解析手柄数据，玩家的每一次操作都能被精确捕获并实时传递给游戏，从而操纵角色移动、攻击或执行其他指令。同时也作为手柄上硬件设备的输入来源，例如通过震动模拟碰撞感，或通过 LED 灯显示玩家状态。可以这样说，手柄能够实现怎样的功能，很大程度上能够从手柄协议上体现出来。

图5手柄与主机通信示意图

三、普通玩家了解手柄协议有什么用

      ‘透过现象看本质’，手柄协议直接决定其性能上限。了解协议能帮助玩家更深入理解手柄，避开厂商宣传中的夸大与概念混淆。厂商常通过包装高大上的术语或利用玩家对技术细节的不了解来制造焦虑。掌握协议知识，玩家就能从技术角度判断手柄价值，选购真正符合需求的设备。

      以Xbox协议的手柄为例，即使换装音圈马达，也无法实现触觉反馈。因为目前Xbox系列手柄协议仅支持简单的马达强度控制，其数据格式无法处理复杂的波形或频率调节，而这些是实现细腻触觉反馈的关键。因此，xbox协议下的音圈马达受限于转子马达的控制逻辑，只能产生基础的震动效果。一些厂商尝试通过音频转震动技术，利用独立音频通道将电脑声音采样传输到音圈马达，以提升震感，但这种方式的效果仍不及3A游戏中音频工作室专门设计的HD震动。

      同样，普通手柄握把部位的转子马达震感不会因获得Xbox授权而提升。因为即使是最新的XSX手柄，其协议中定义的震动数据和实现方式与Xbox 360手柄并无本质差异，甚至在XInput中均使用相同的函数SetControllerVibration来控制震动。相反，Xbox授权反而可能削弱手柄功能，例如禁止按键宏，导致玩家体验受限。

图 6 xbox360手柄震动数据格式

四、总结

      撰写这份科普的初衷，是希望更多玩家能够深入了解手柄技术的底层逻辑，从而在选购时根据自身需求，准确识别产品的真实特点。唯有通过理性的购买行为为优质产品投下支持票，才能促使厂商专注于研发真正优秀的手柄，推动整个行业形成良性循环；反之，若玩家更容易被各种混淆概念的夸大宣传所吸引，厂商可能会将更多精力投入到炒作而非产品研发上。

      如今，大家对手柄协议是否已有初步了解？如果您对手柄的独特内容充满兴趣，请大家给我点赞关注转发，感谢大家观看与支持！
