老群友都知道，中端AMD主板我个人优先会推荐微星，原因比较简单：
● 微星会花心思去调试，手动超频的难度非常低。
● 各种一键套用的预设足够好用有效，对游戏玩家来说省时省心。
● 用户稍微调试下PBO就会有不错的能耗比，所以这张主板也适合紧凑型中高配电脑装机。
这张主板的定位非常明确，主要就是服务超频玩家和游戏玩家，当然，PBO这个机制也能带来紧凑型装机的可能。
本文和大家分享下微星B850M迫击炮WIFi的开箱以及调试作业，欢迎点赞收藏打赏三连，有复杂问题咨询请单独联系。
⏹ 省流总结
给懒得看完的朋友做下总结：
● 如果是中高端配置的紧凑型装机，AMD平台确实会更合适一些，PBO配置下温度墙就能有不错的能耗比。而BIOS细节调试恰巧是微星主板的强势点之一。
● 遇事不决迫击炮，这句话是没错的，硬件给的确实足，额外PCIe供电、多RGB接口以及高频内存支持都有，也有独立的CLR CMOS和内存指示灯方便超频玩家调试。
● 单独需要提的是WiFi7无线网卡，原装是高通模块，如果你使用的是高通平台路由器，会有额外的全家桶加成，这点对无线连接的游戏玩家而言非常重要。
正如开头所言，如果是低预算玩手动超频、单纯享受游戏亦或者想装一台小体积的高配电脑，微星B850迫击炮WiFi都会是推荐级别很高的选择。
本次案例装机是上面提到的小体积高性能主机，所以调试方案的目标是尽量压低温度的同时提升能耗比，并非追求极限性能，追求极限超频可以看看往期微星X870e暗黑的教程。
⏹ 参数解析

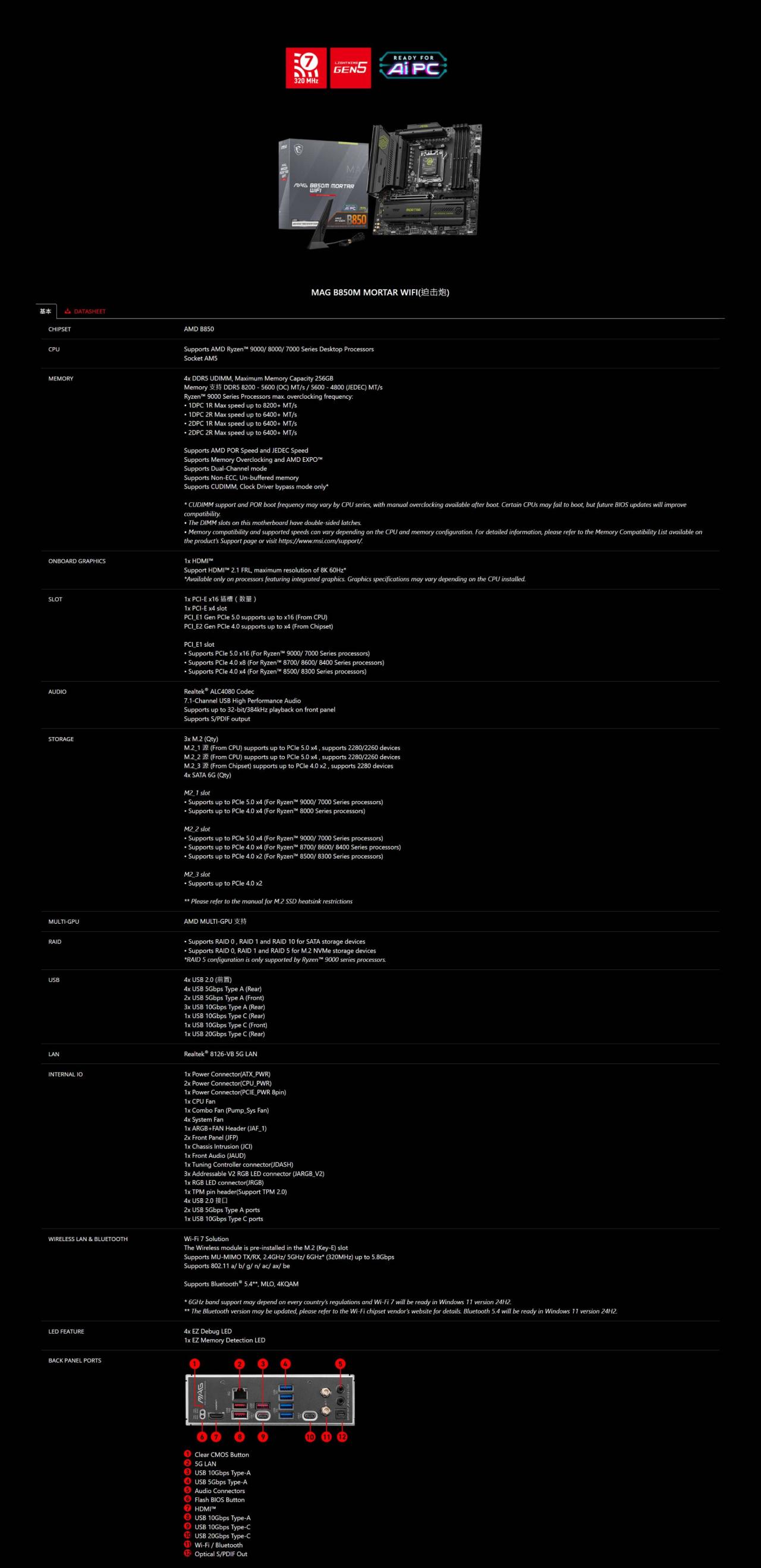

老样子，列一下微星B850M迫击炮WIFI这张主板的基础硬件参数：
● 日常售价为1499元。
● 适配AMD AM5平台，也就是锐龙7000/8000/9000系列CPU（含X3D）。
● 版型为M-ATX，尺寸为24.384*24.384cm，偏小，能适配部分极限小体积机箱。
● 供电为12+2+1相/60A，供电接口为双8Pin，额外有一个PCIe设备用的8Pin供电口。
● 内存方面，有四条插槽，协议为DDR5，支持CUDIMM，最高支持8200MHz频率（双槽）。
● PCIe方面（显卡），主槽位做了合金加固的槽位，同时有快拆设计，协议为PCIe5.0x16+PCIe4.0x4。
● 存储方面（固态硬盘），有PCIe5.0x4*2+PCIe4.0x2*1共计三条M.2槽位，自带快拆设计的散热马甲，长度最高支持2280，另有四个SATA接口。
● 网络方面，板载一块Wi-Fi7无线+蓝牙5.4的无线网卡（可更换），有额外的延长天线，IO背板处有一个5G有线网口。
● 影音方面，IO区板载一个HDMI接口，同时有两个3.5mm音频输出口+一个S/PDIF输出口，板载支持7.1声道的声卡，内置一个HDMI接口。
● 传输方面，背板为一个USB3.2Gen2x2的C口+一个USB3.2Gen2的C口+三个USB3.2Gen2的A口+四个USB3.2Gen1的A口，内部预留了一个机箱用USB3.2Gen2的C接口。
● 灯控方面，有一个的ARGB接口和四个微星专用的JRGB接口。
● 特殊功能，主板IO区有独立的BIOS Update按键，支持一键升级BIOS，同时有独立CLR CMOS按钮，额外预留TPM信任模块接口，多了一个内存状态灯。
● 配件包含一根SATA数据线、一条WiFi增益天线、两个M.2定位柱、M.2快拆钥匙、一根1转2分线、Panel集线器以及一张龙盾贴纸。
● 保修为三年内保修，支持个人送保，每个月有一次免费上门取送服务，CPU针脚等人为损坏在保期间可以免费帮修。
微星B850M迫击炮WIFI的售价在市售B850芯片组主板中算较高的水平，考虑到带WiFi7无线网卡以及相当好用的BIOS，相当于多花点小钱买个省心了。

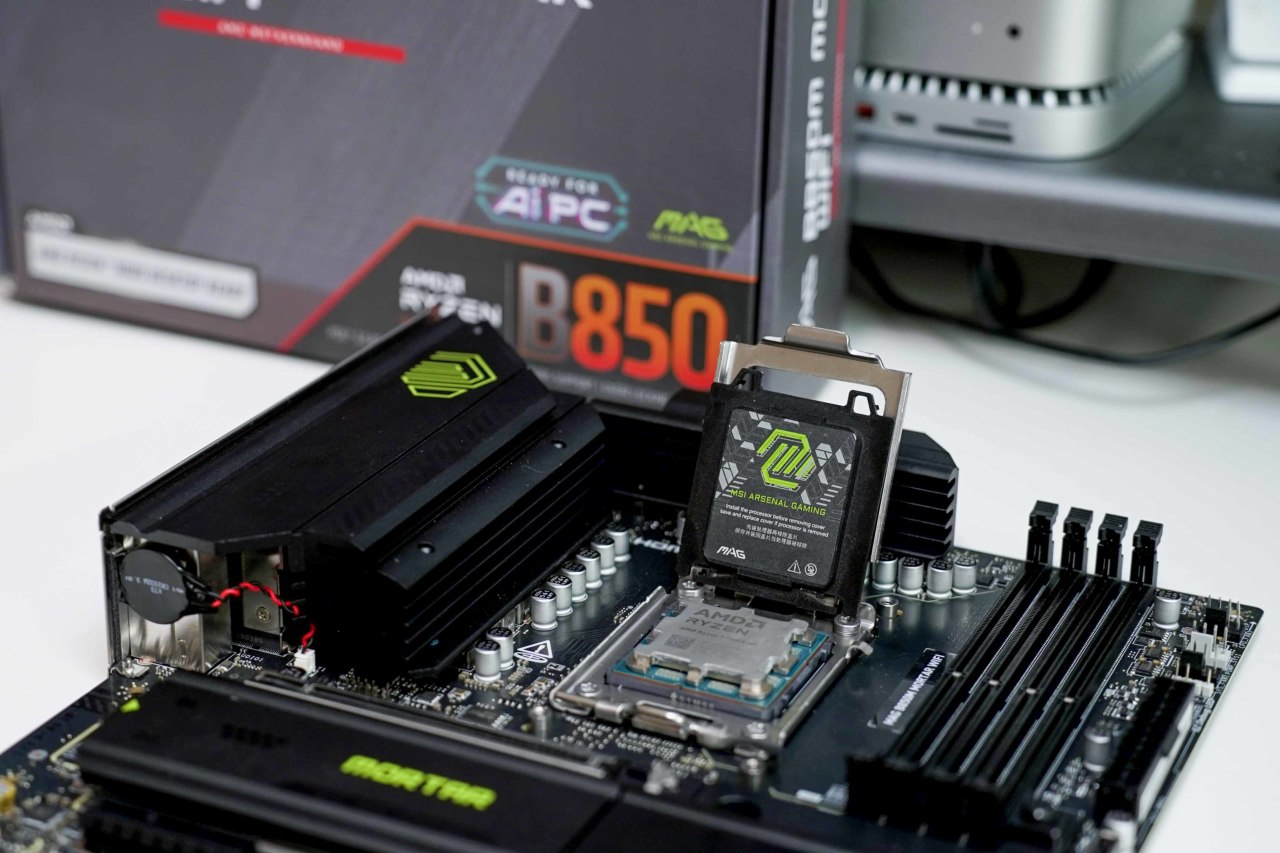

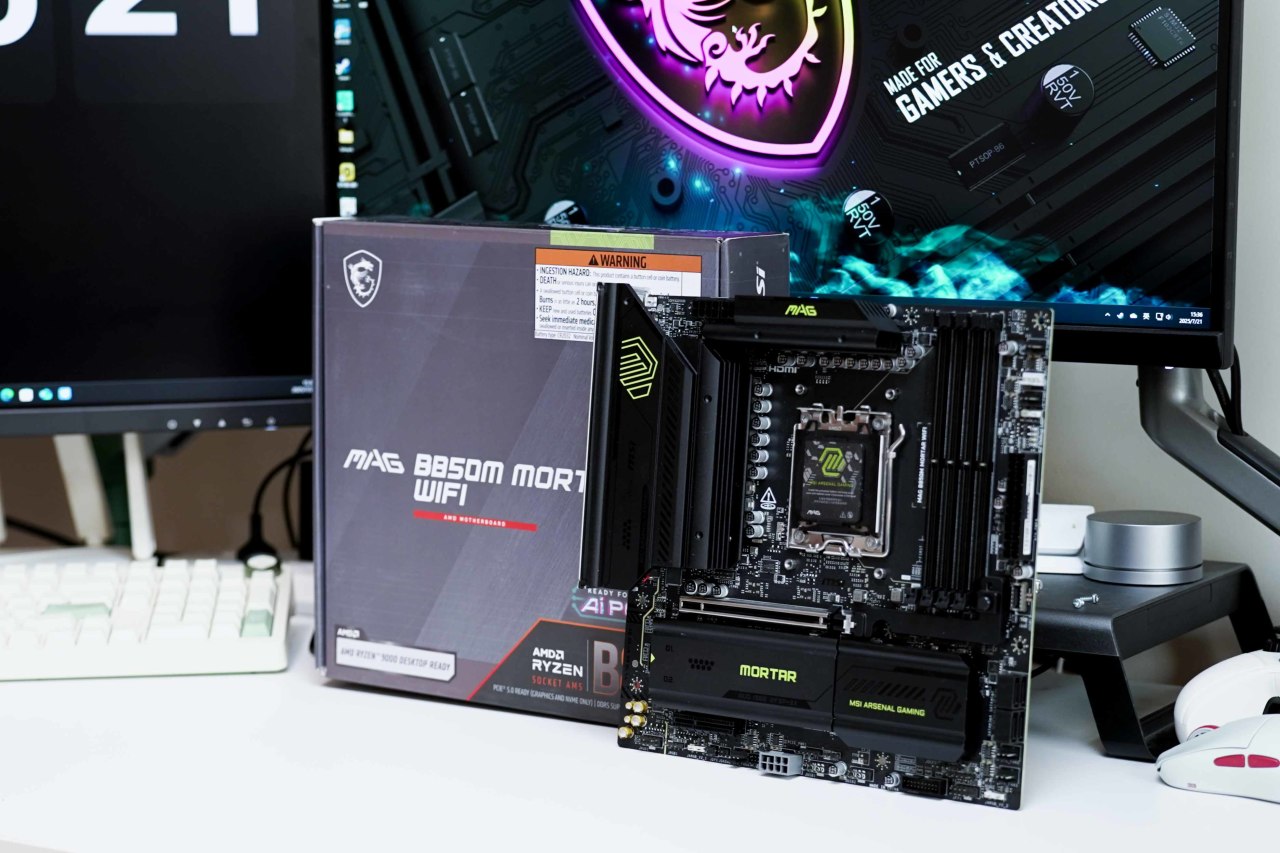

⏹ 外观开箱

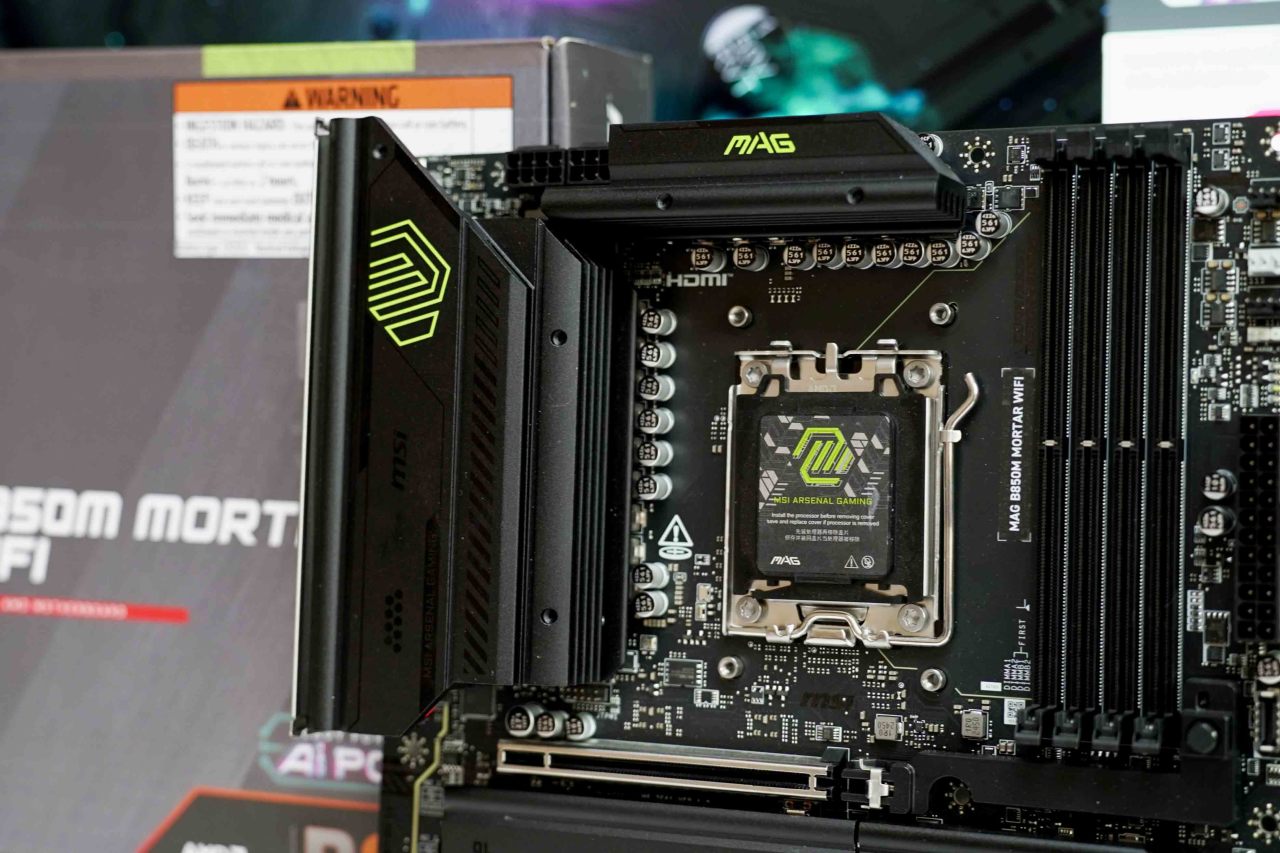

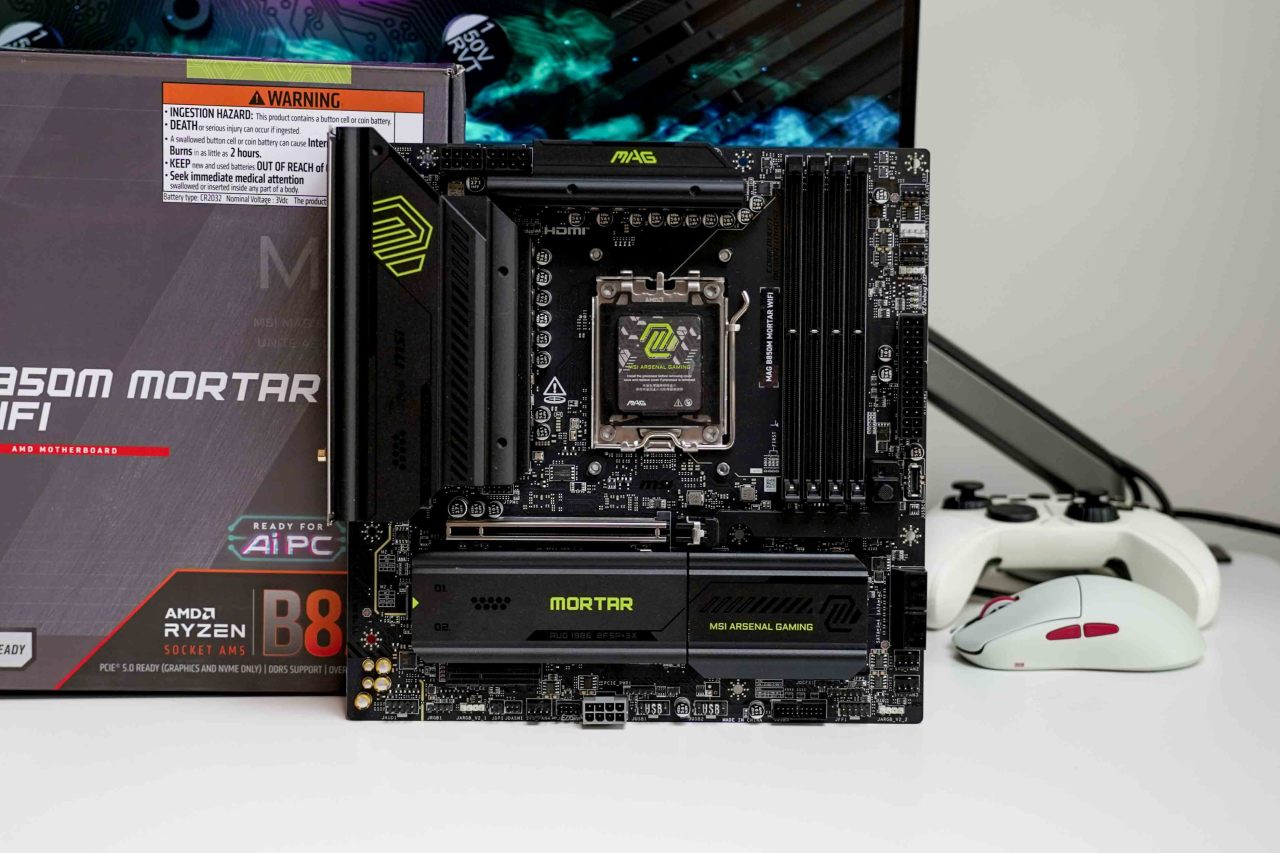

微星这一代主板的外观设计很统一，微星B850M迫击炮WIFI也是没有意外，采用黑绿配色，我个人觉得很好看，类似AJ13豹眼的感觉。
MOS和主芯片区都有专用的马甲，这一代迫击炮系列的马甲辨识度很高，虽然依旧是分离式设计，但增加了不少导流槽，所以散热效率会比上一代马甲更好一些。

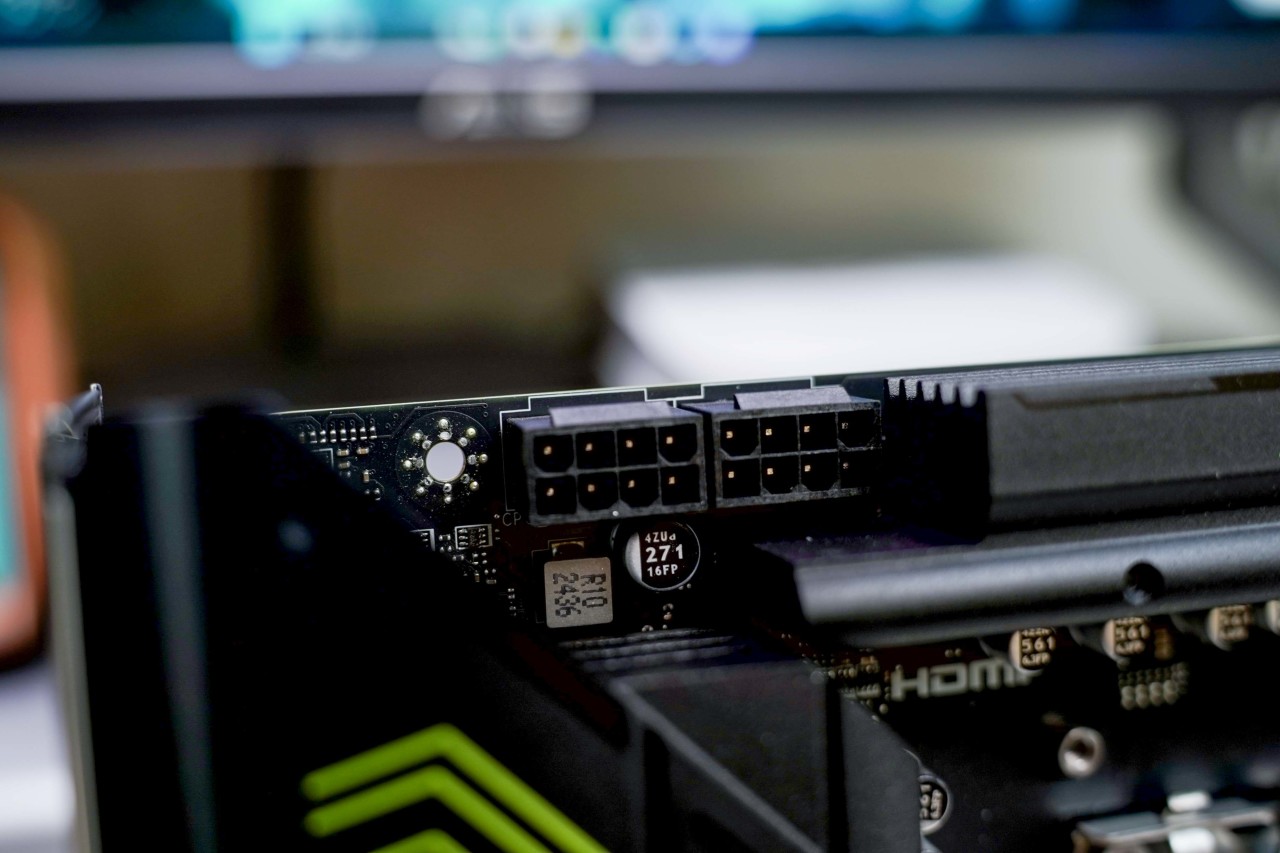

微星B850M迫击炮WIFI作为中高端主板，CPU供电标配的双8Pin，最高可以跑满9950X3D这样的电老虎，所以下文会用9800X3D作为测试CPU。

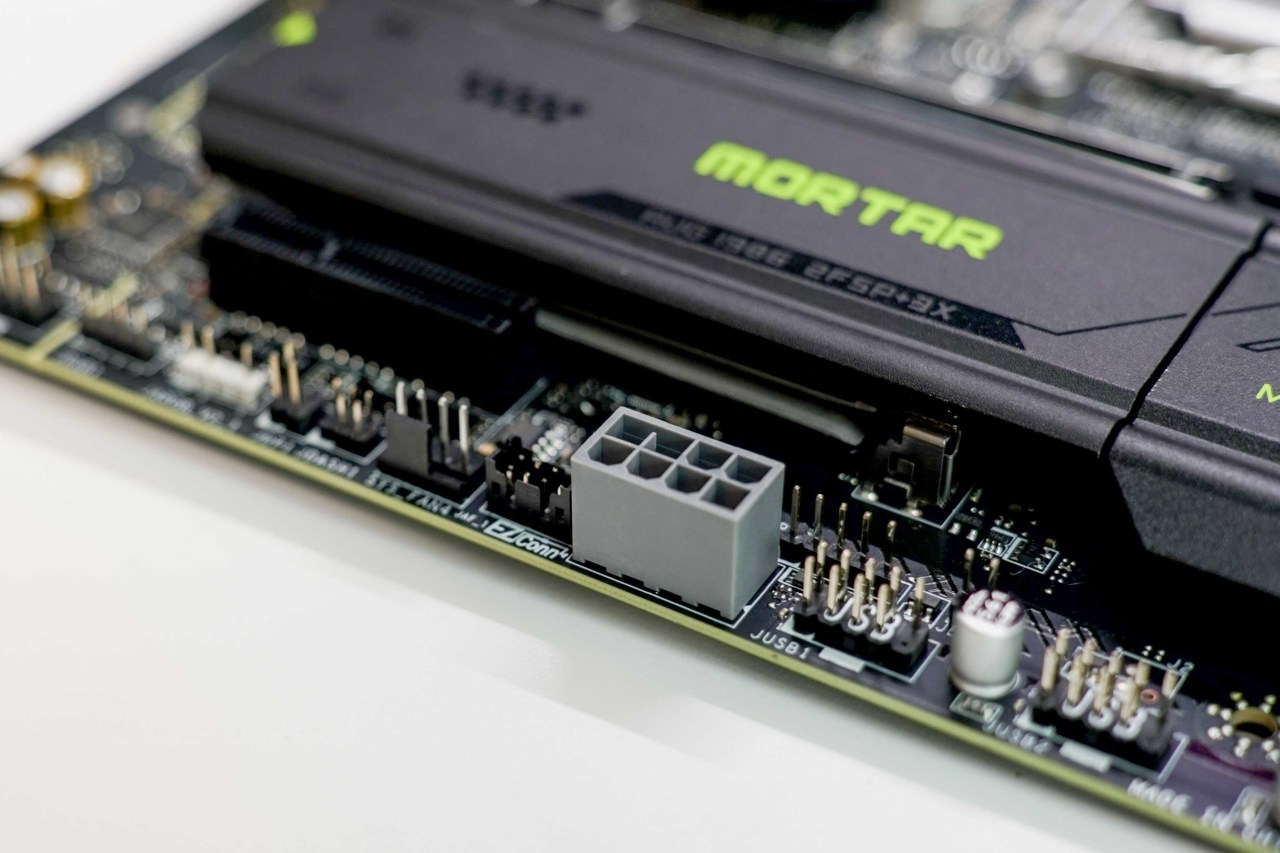

除了CPU供电和主板24pin供电以外，主板下方还有一个8Pin的PCI供电接口，作用是提升显卡和其他PCI设备的供电稳定性。

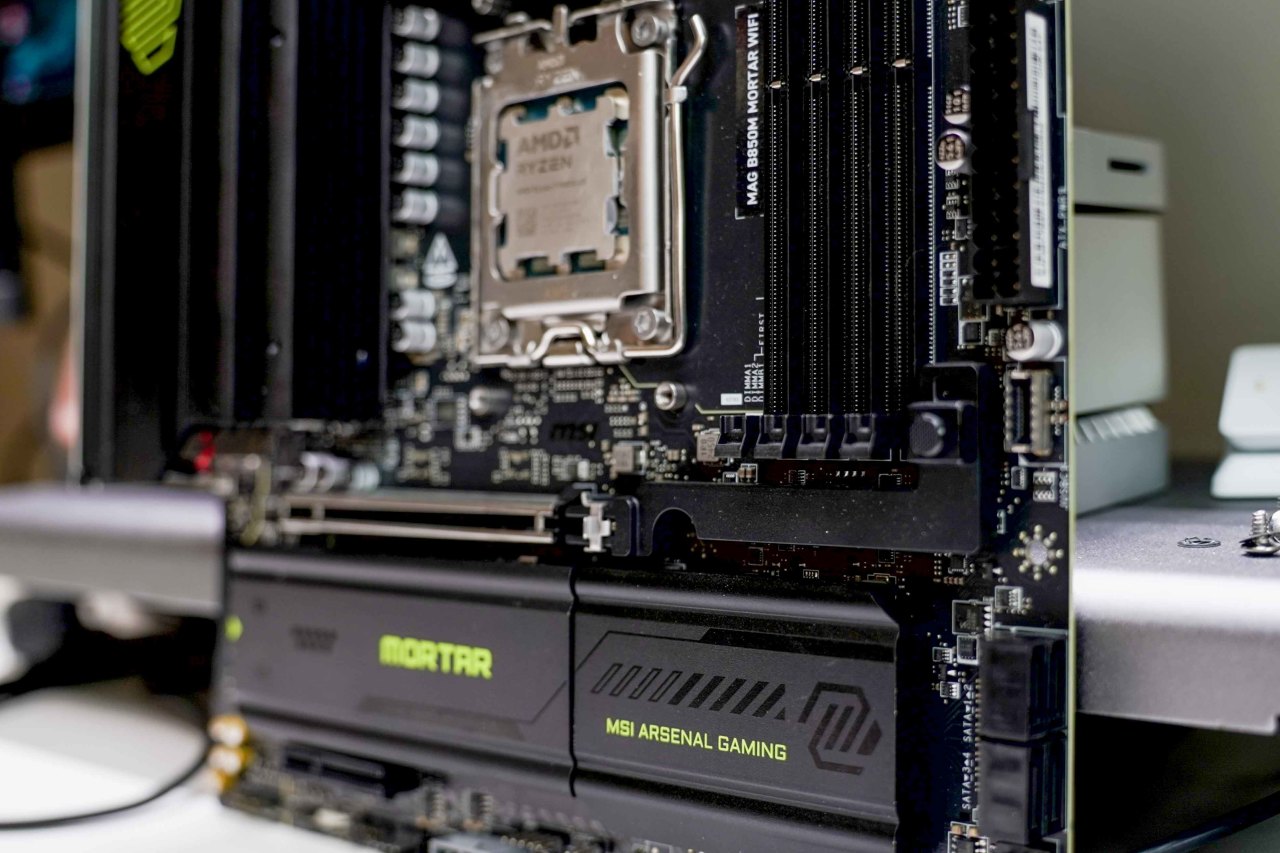

微星B850M迫击炮WIFI的主PCIe槽同样有辨识度，除了有合金加固以外，增加了独立的EZ PCIe快拆系统，紧凑型装机不用再拿螺丝刀捅了。

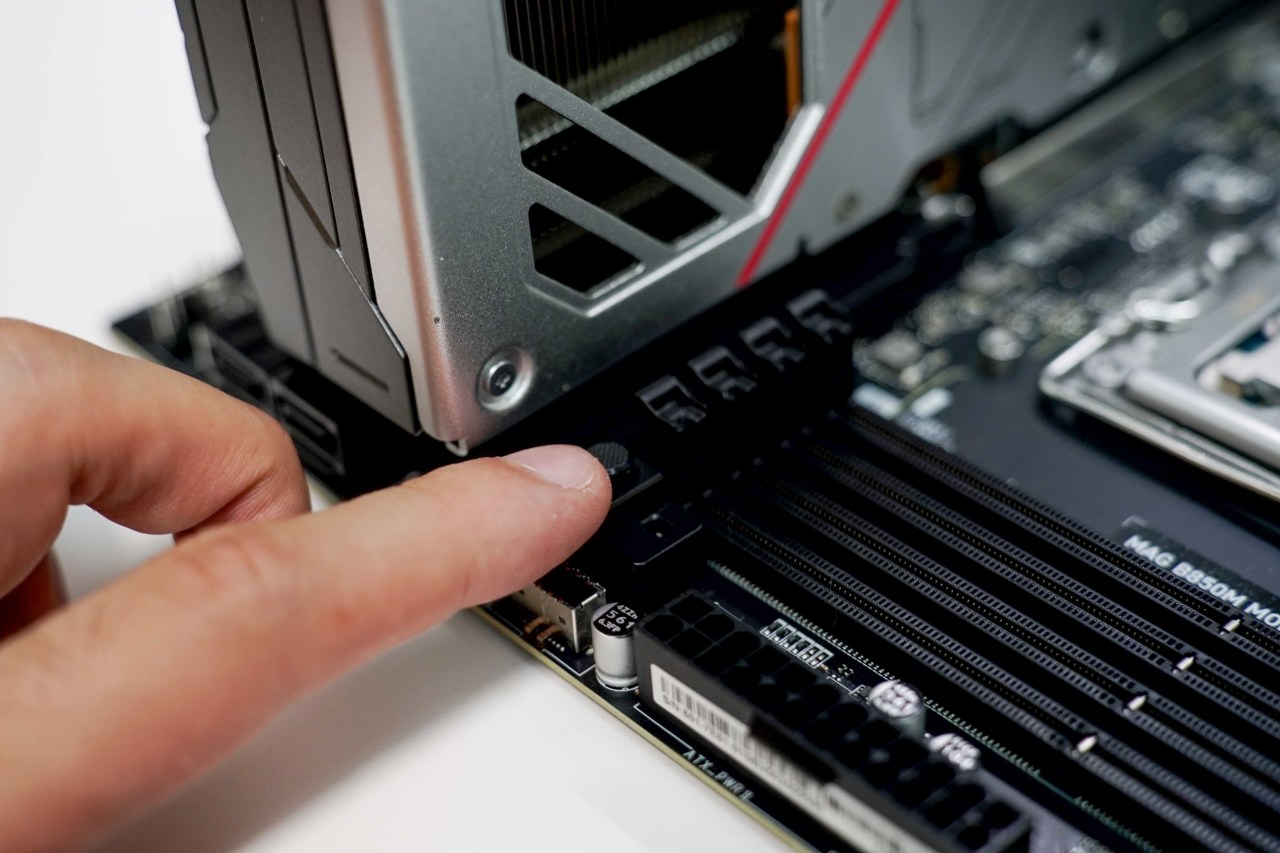

EZ PCIe快拆的使用也比较简单易用，按一下锁定，再按一下解锁，相比传统卡扣要方便太多，用过就回不去了。

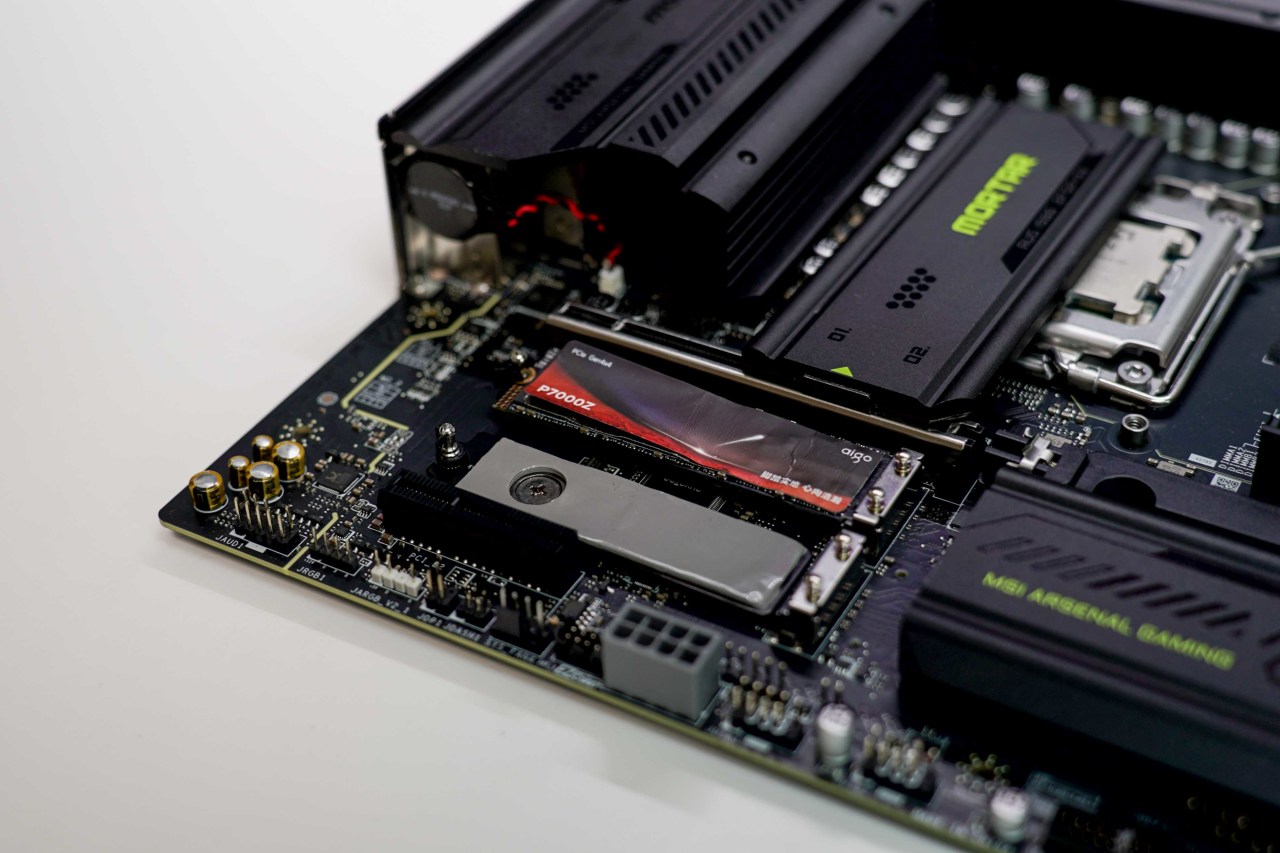

微星B850M迫击炮WIFI的M.2马甲使用的是EZ M.2 Clip II，同样是快拆结构，对经常装机的玩家来说特别友好，斜着对准给马甲上螺丝的痛苦，懂的都懂。

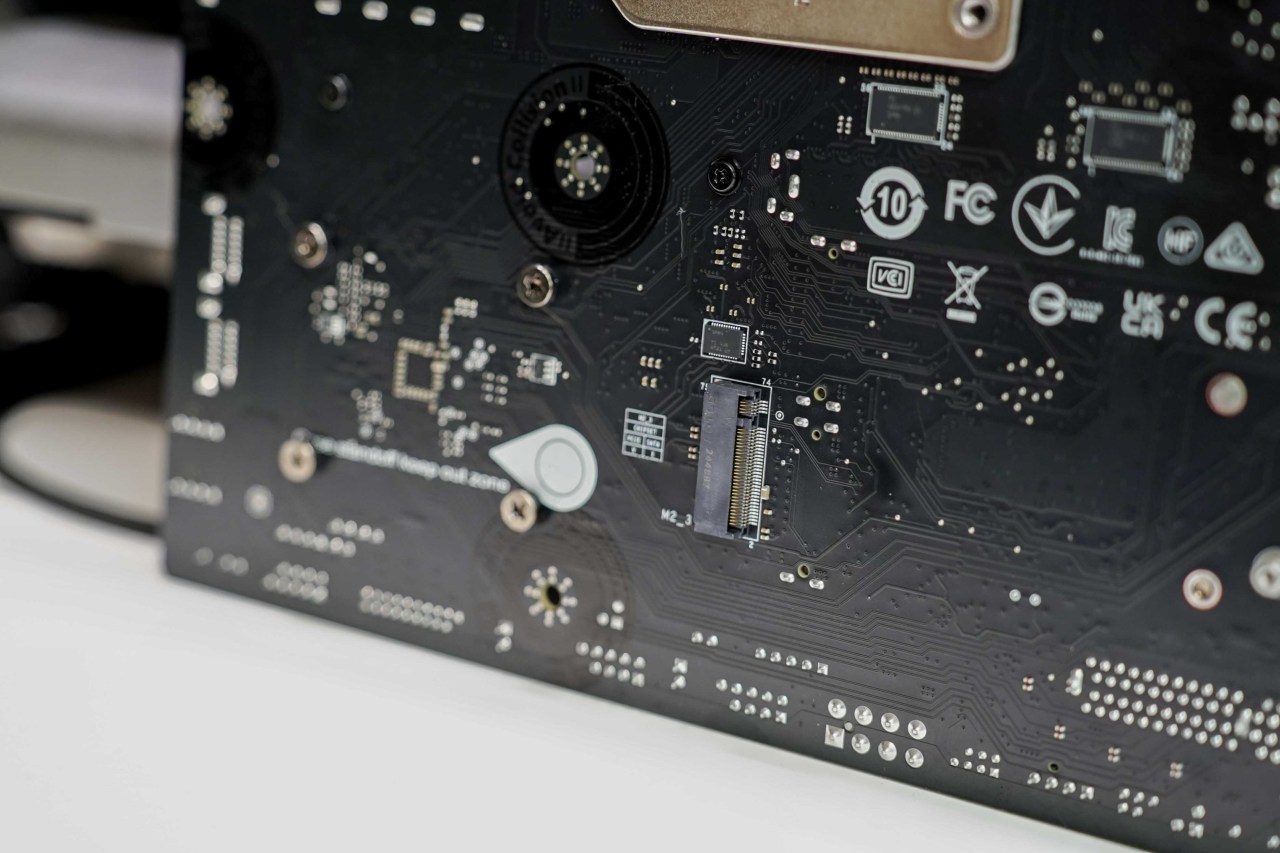

需要注意的是副M.2槽位，被设计在主板背部，常规装机无所谓，紧凑型装机特别不建议安装在这儿，很容易积热导致硬盘降速/掉盘。
微星B850M迫击炮WIFI的内存槽就比较常规了，唯一需要注意的就是双条安装，优先安装在2/4槽位（从左往右数），四条高频的难度比较大，不太建议常规用户四槽插满。

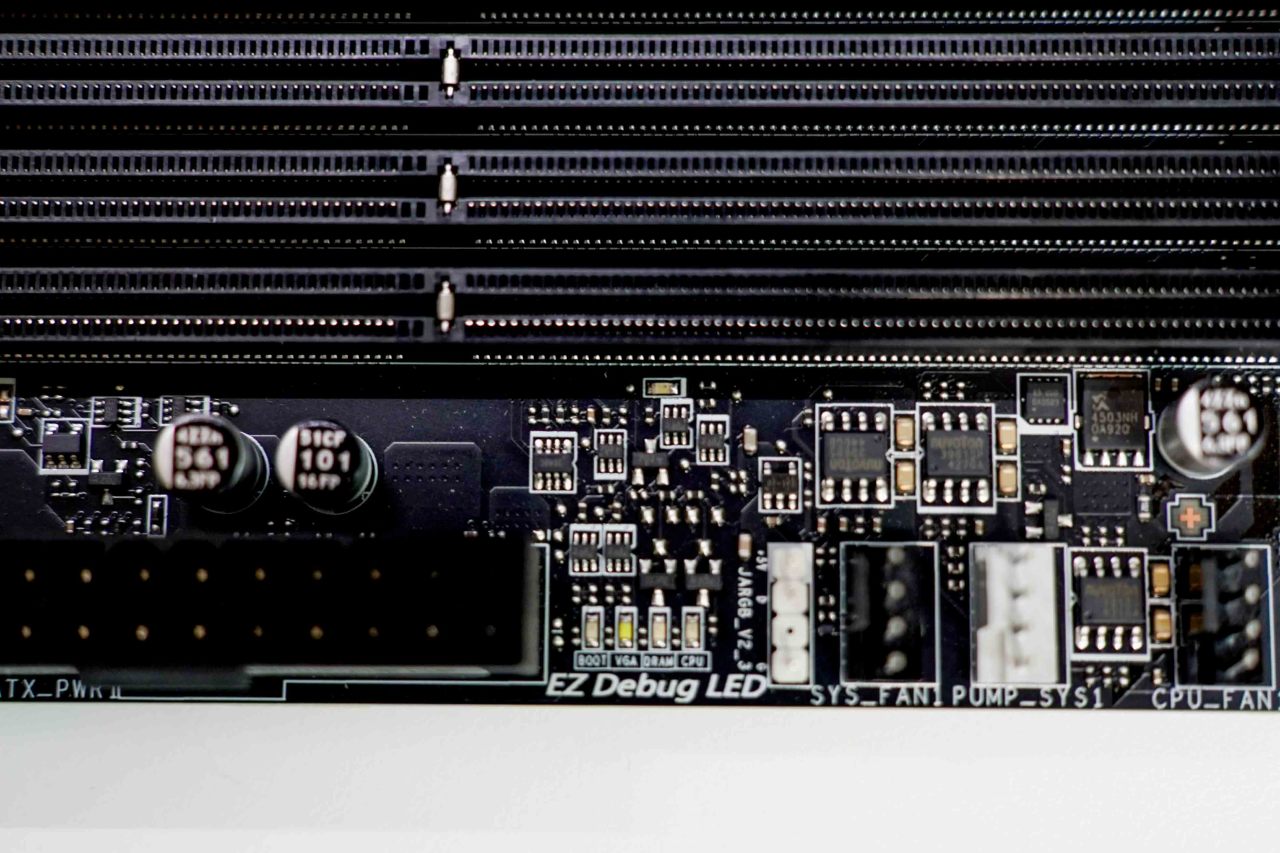

针对内存超频玩家，除了常规的四颗EZ Debug灯以外，上面还有一颗独立的内存状态指示灯，电压有问题会亮灯，方便用户快速排障。

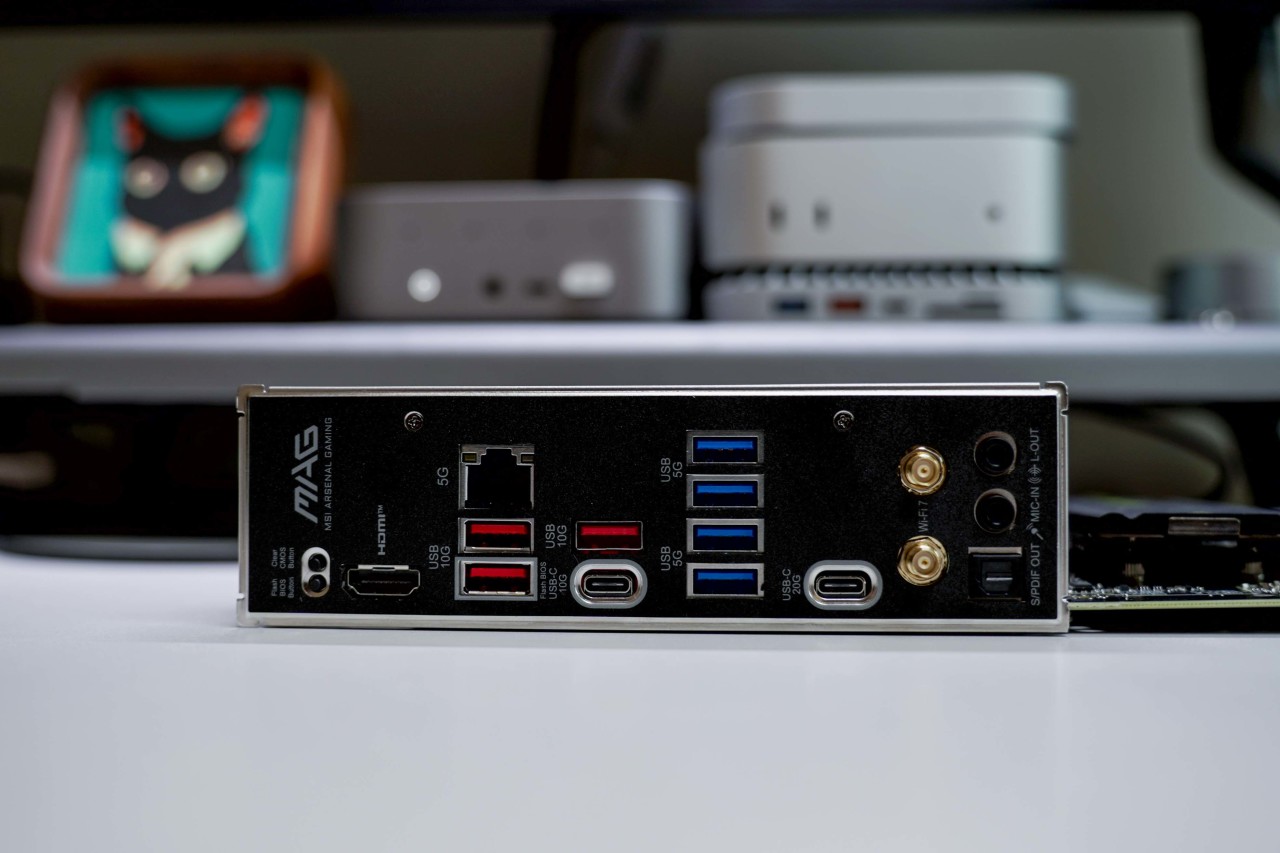

微星B850M迫击炮WIFI的IO区细节看参数解析部分，比较舒服的是上面有无U更新BIOS按钮+BIOS恢复按钮，适合经常更换CPU/超频的玩家。

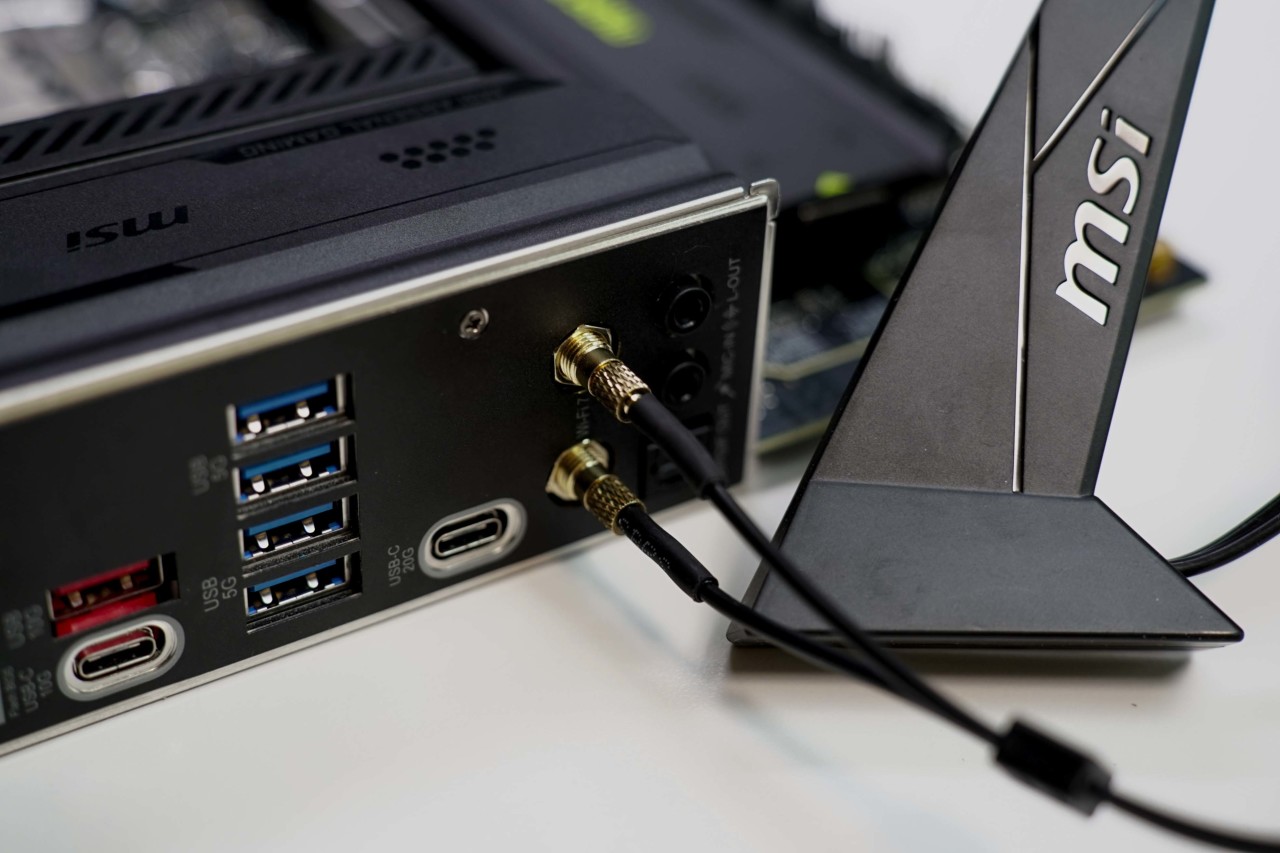

另外比较舒服的是无线天线，不再是麻烦的螺口式固定，而是直接拔插结构，并且有做镀金处理，使用寿命会比普通天线要长很多。
如果比较在意设备安全，PCIe槽的左上方预留了TPM模块接口，可以接入TPM模块防止设备的物理入侵，下面拆解给大家看下。

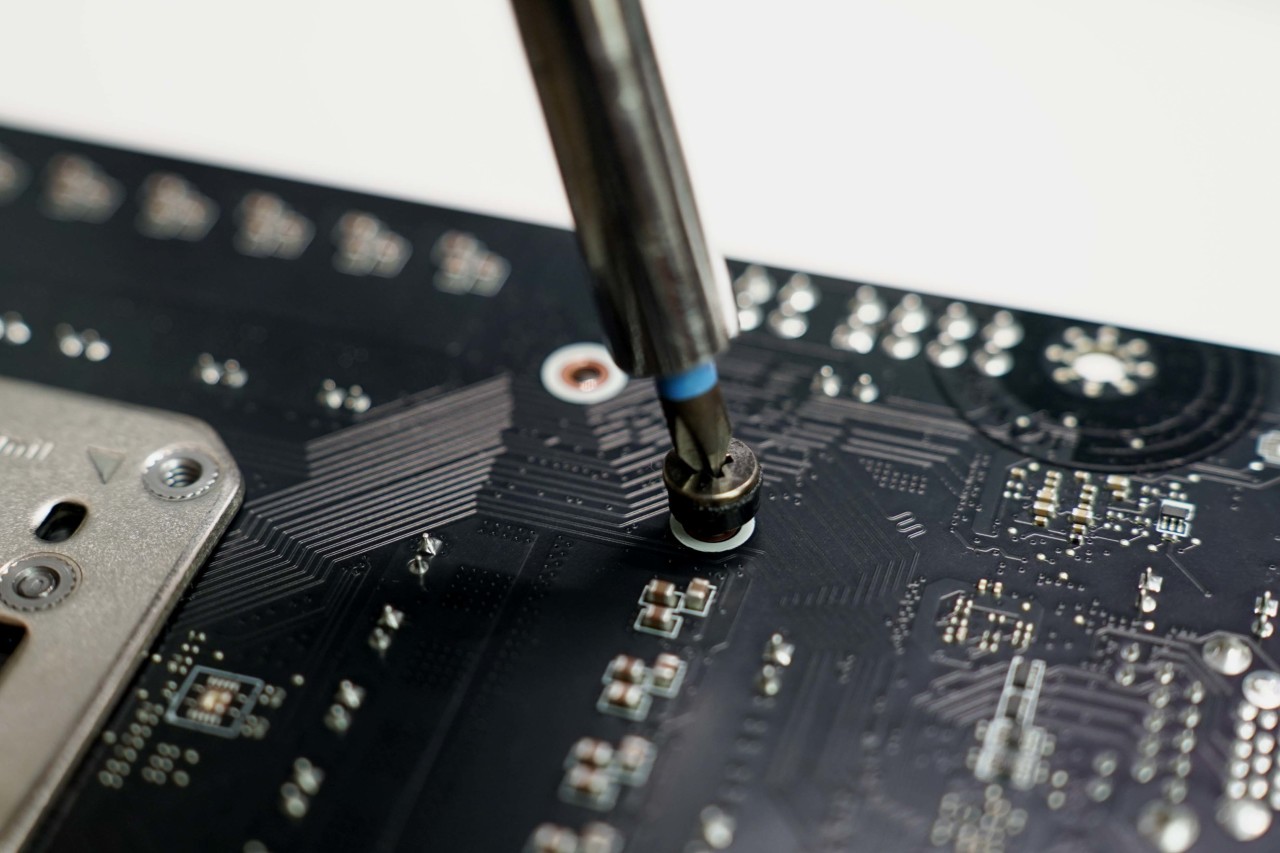

这一代迫击炮改了非常多的小地方，固定螺丝是其中一个标志性改动，有专门的隔离垫片，规避静电的同时还不伤涂层。

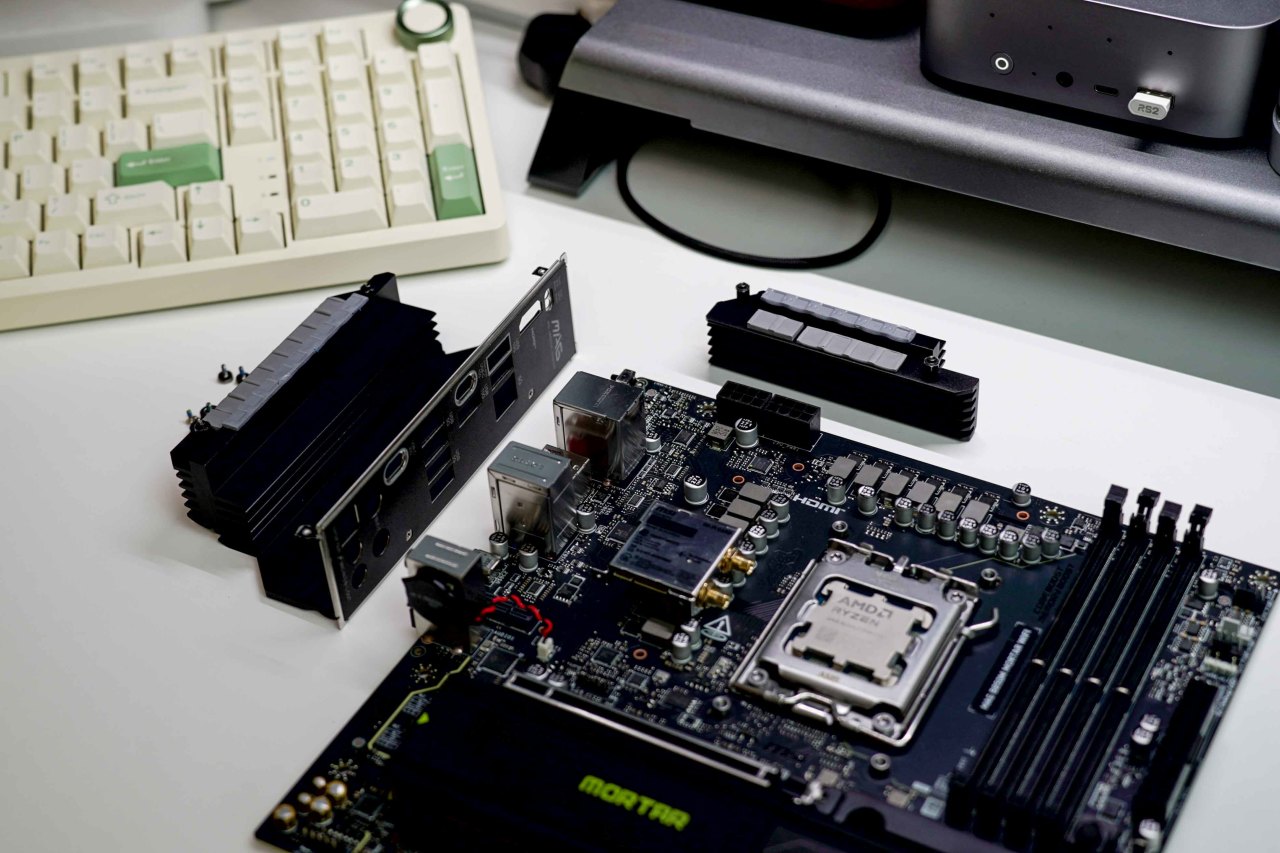

卸掉马甲如下图所示，和MOS/电容的贴合度很高，设计和用料确实是用心了。

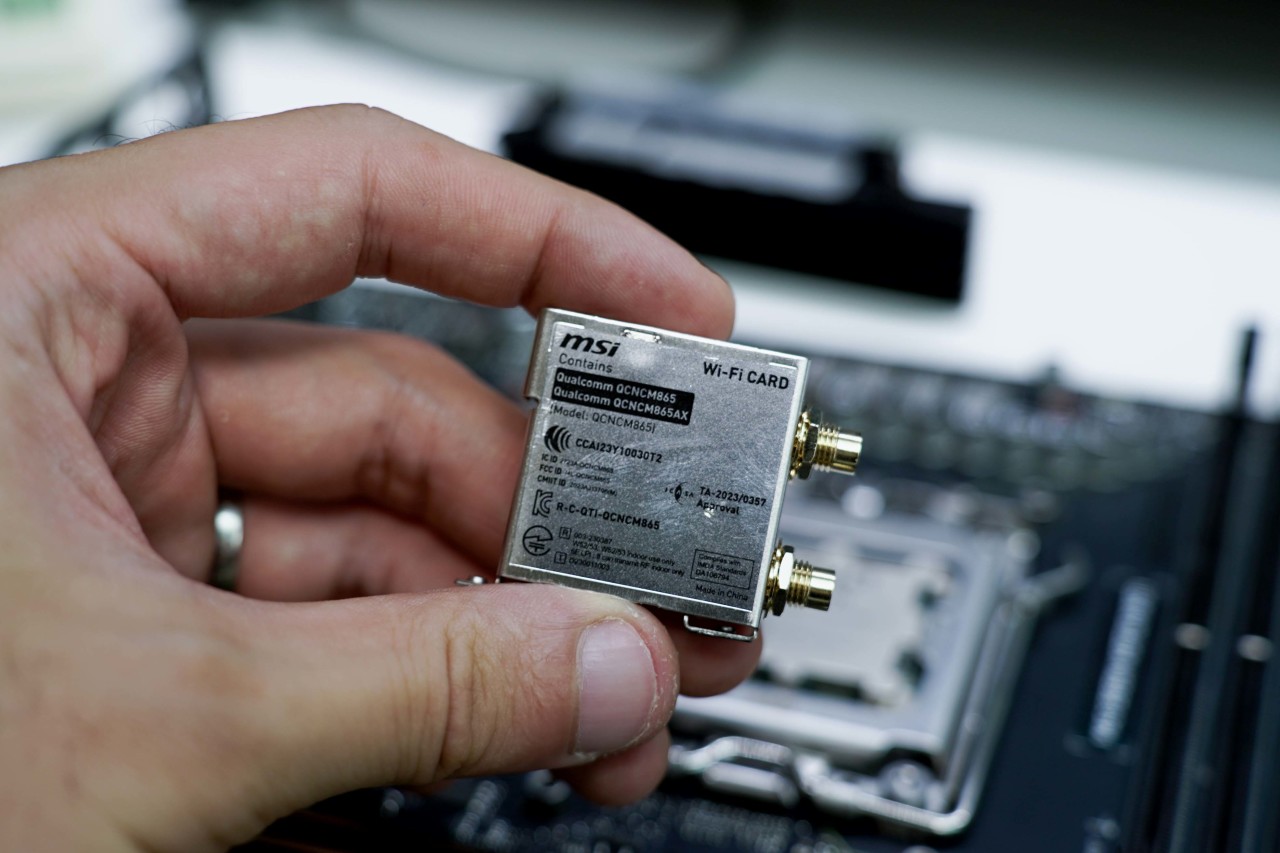

微星B850M迫击炮WIFI的无线网卡是非常大的一个亮点，芯片为高通QCNCM865，单买模块就要接近三百块，而且有高通全家桶加持，和高通路由器/手机传输的延迟会非常低。

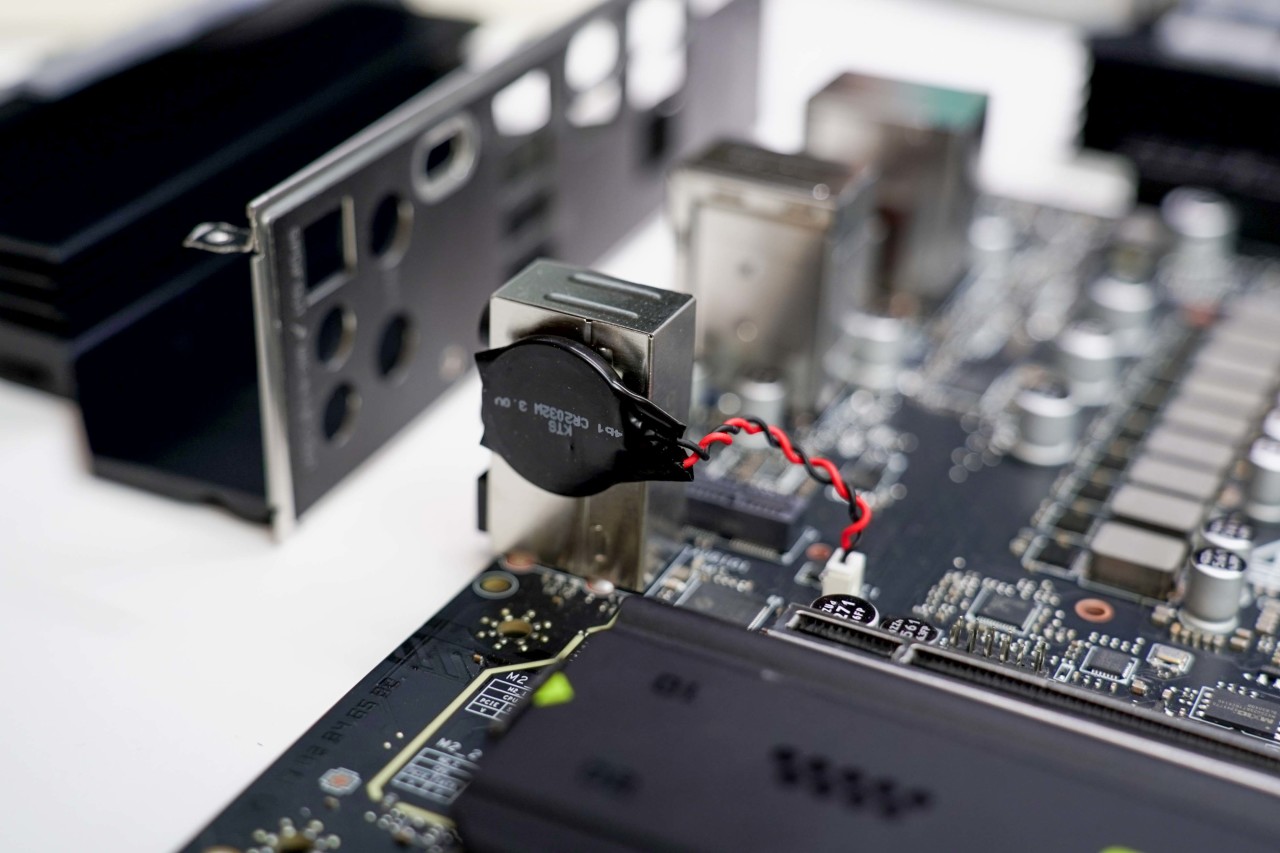

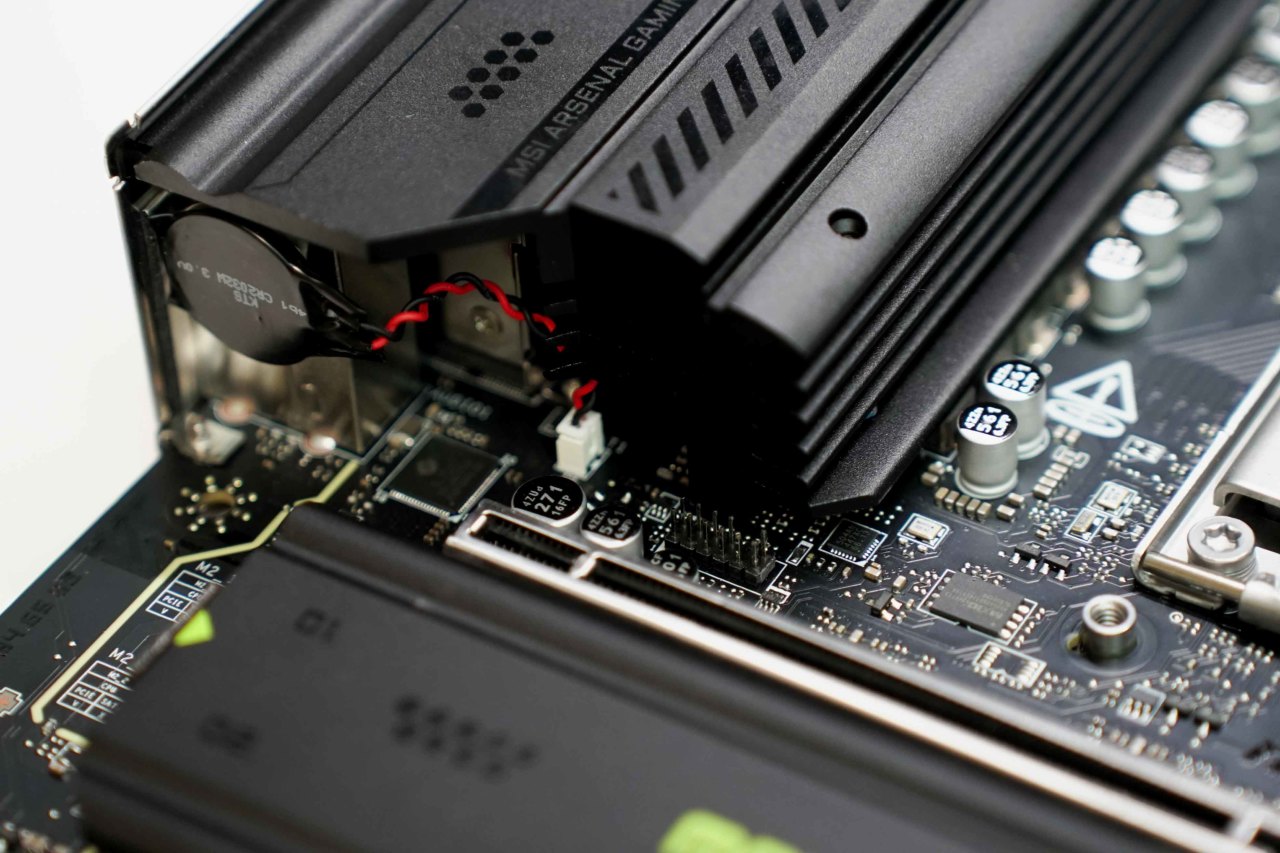

保存BIOS预设的纽扣电池则是通过2pin连接在主板上，一般不用动，后期更换会麻烦点，得用绝缘胶布原样粘回去。

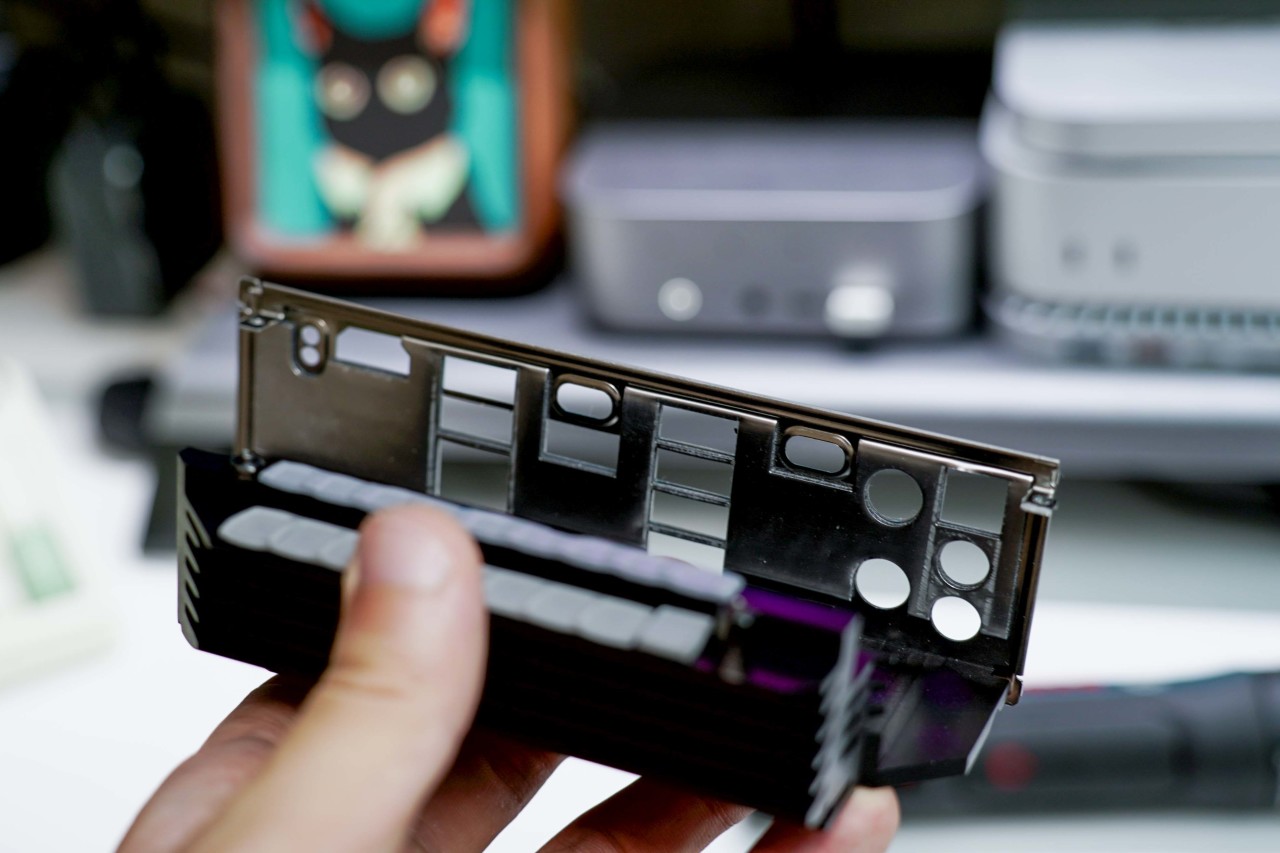

IO挡板同样有额外设计，内侧贴有一片绝缘片，可以解决冬日干燥导致的静电问题，所以说微星B850M迫击炮WIFI确实贵，但贵都能看得见，并且真的都有用。
⏹ 测试环境

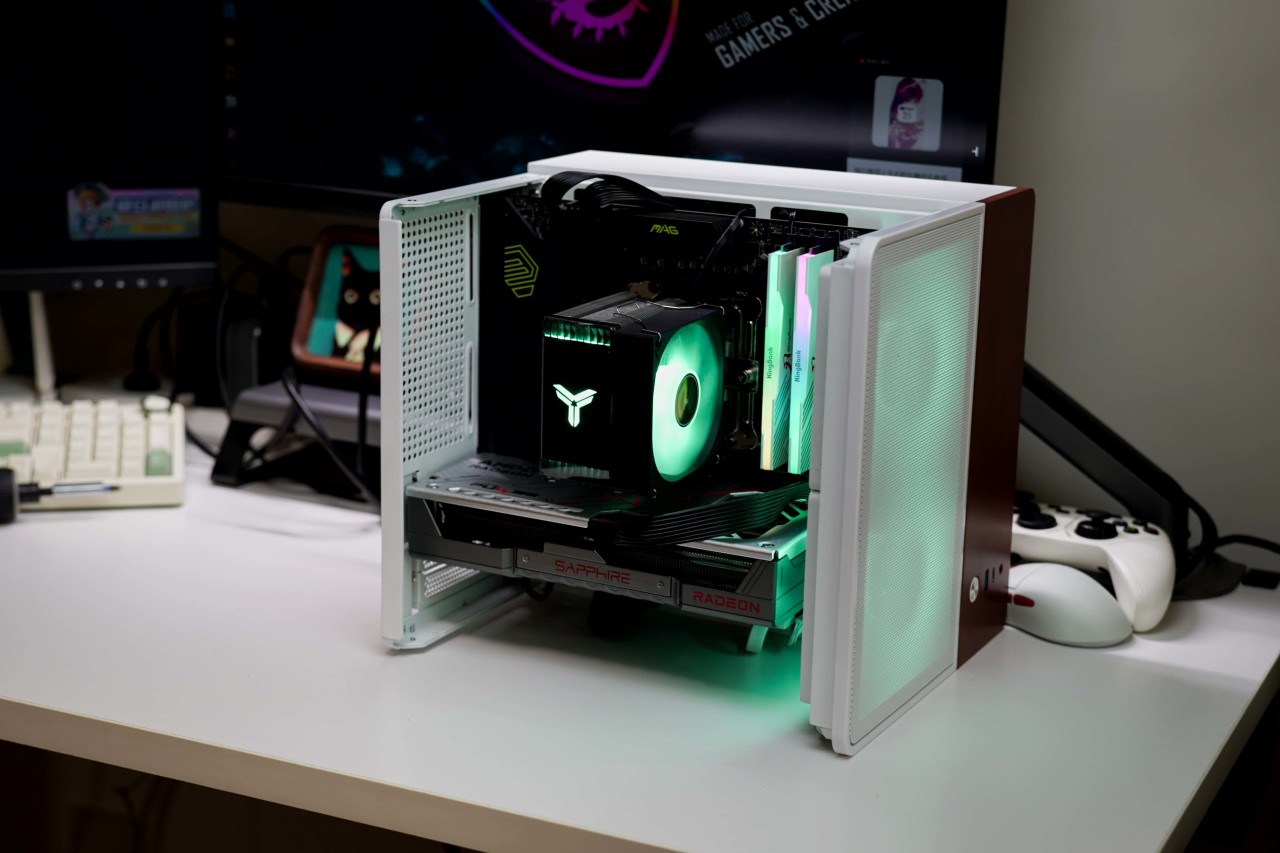

本次装机比较特殊，属于紧凑型高性能装机，列一下用到的配件。
1⃣ 主板丨微星MAG B850M Mortar WIFI7
简介：本次的主角，不再赘述。

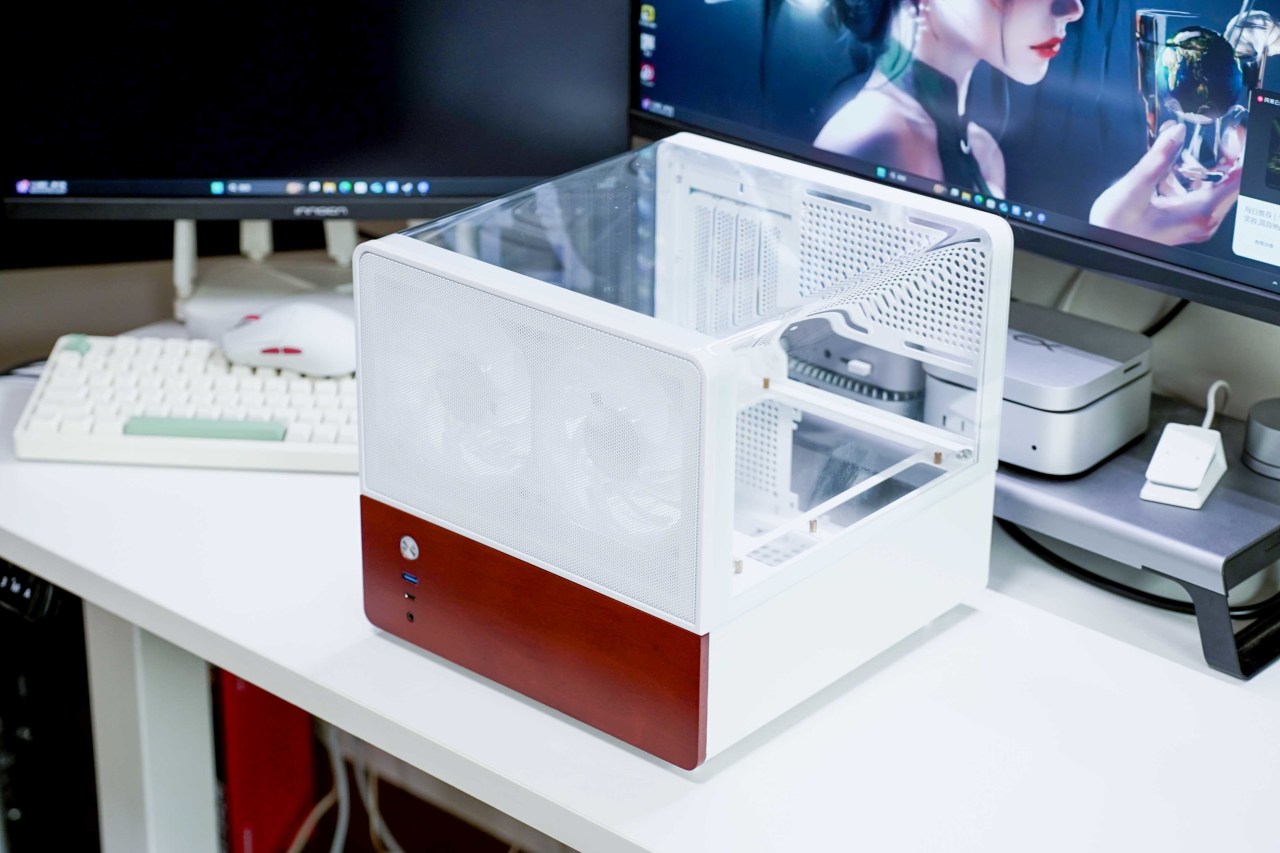

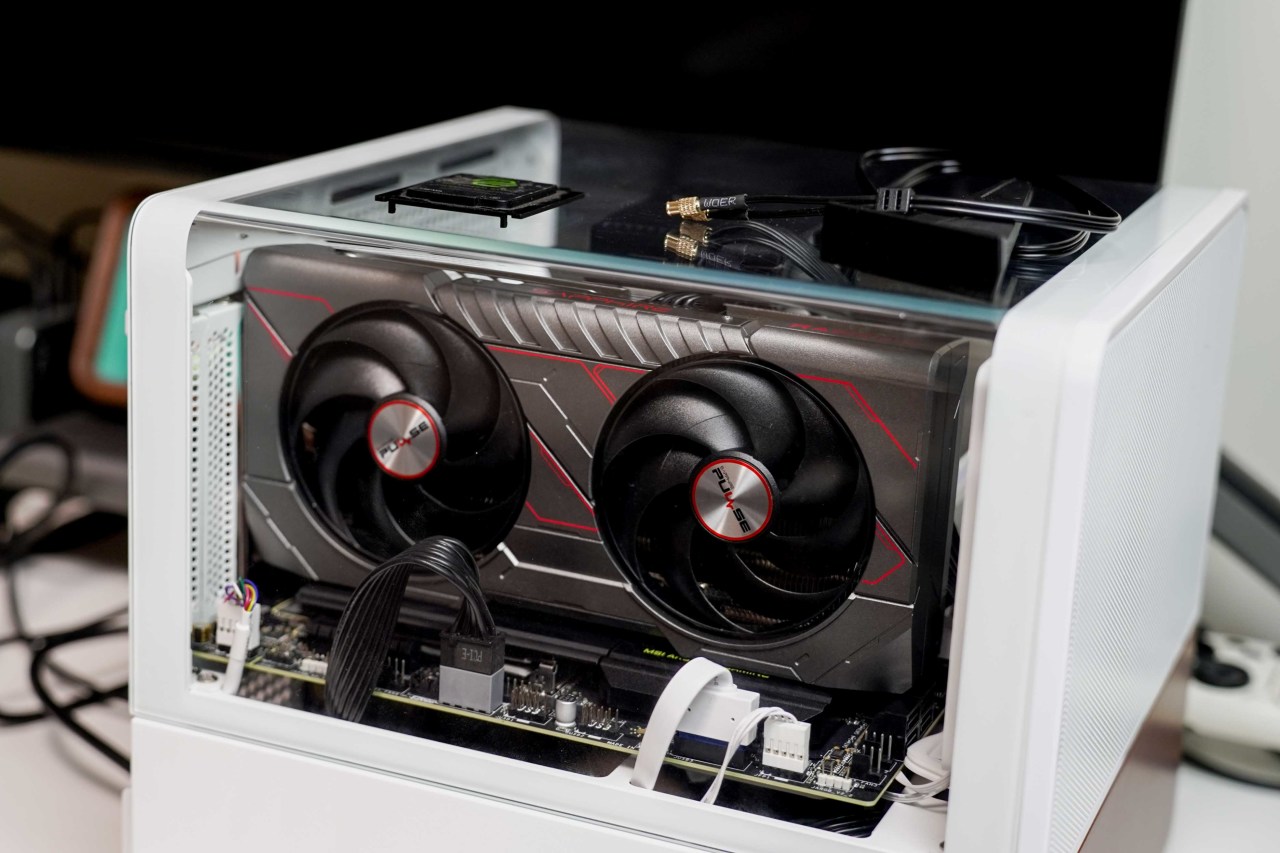

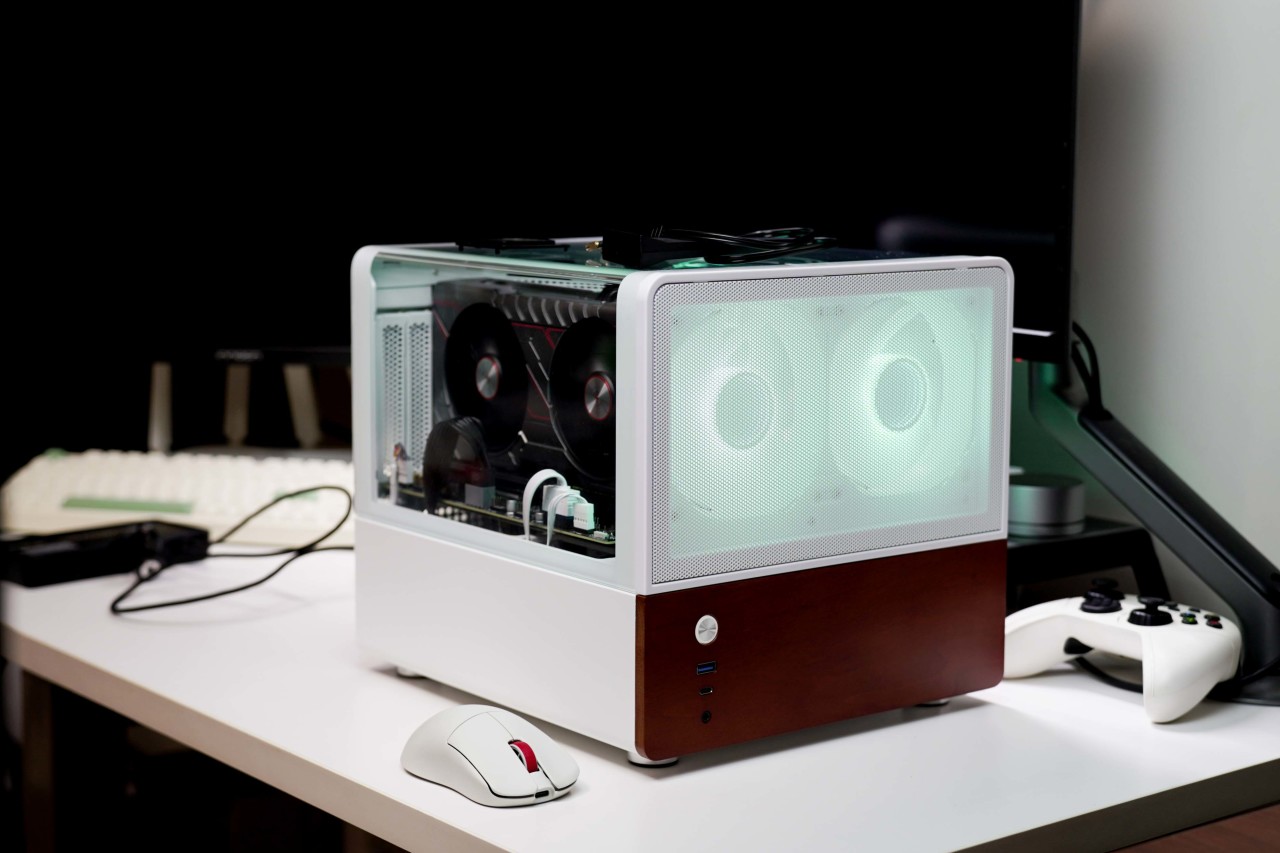

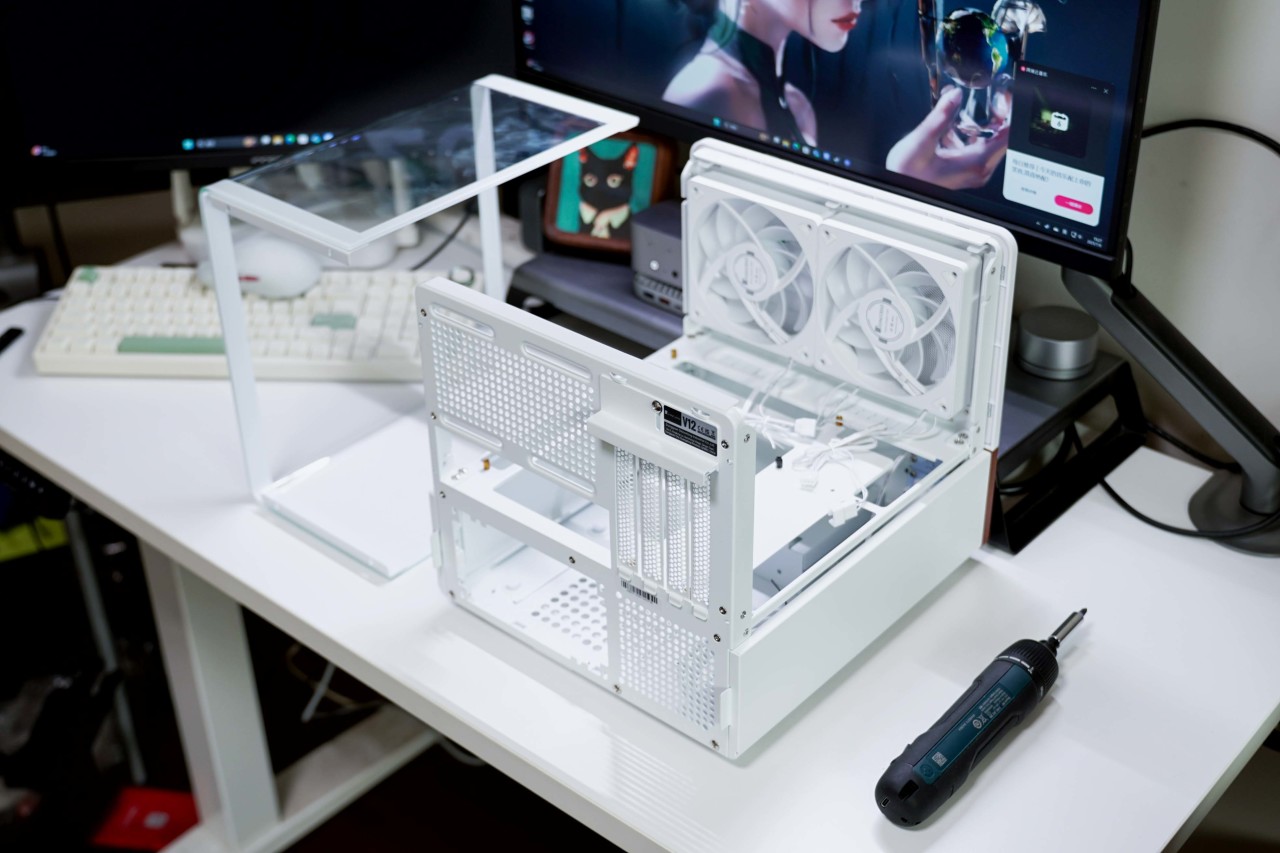

2⃣ 机箱丨乔思伯V12
简介：作为顺应版本的机箱，乔思伯V12确实值得作为装机核心去花心思去搭配，也是本次装机的核心件，外观设计采用轻奢风，双曲面侧透搭配北美黑胡桃木，比较适合居家风的室内风格，有黑白两色可选，适配不同的装修风格。
列一下乔思伯V12的主要参数以及对应的注意点：
● 尺寸为280*301*275.5mm，体积为23L，由于长宽都比较大，所以需要占用蛮大的桌面空间，高度倒是比常规MATX机箱要小很多，搭配支臂可以放显示器下面。
● 单独说下开窗，视野范围为270°，内部可视空间非常大，玻璃则使用的是双折弯一体玻璃+自带2H硬度玻璃保护膜，可以很大程度规避温度剧烈变化带来的炸膛可能。
● 主板支持MATX和ITX，显卡限长260mm，对应常规双风扇显卡，电源限长220mm，市售型号几乎都能装下，唯一需要注意的是CPU散热器限高145mm。
● 舱内前面板预装两把12cm风扇，还是比较良心的，后面板支持安装两把风扇，预留了两个3.5英寸机械硬盘位+一个2.5英寸硬盘位。
简单来说，乔思伯V122由于散热器+显卡尺寸限制，需要一定的调教能力才能平衡能效比，也是本文调试部分的核心目标。
乔思伯V12机箱的风冷散热器限高只有145mm，所以可选择的型号非常少，这类小散热的解热能力都一般，不然也不会选择MODT平台的CPU+主板，当然十步之内必有解药，乔思伯必然会有匹配的散热器可选。

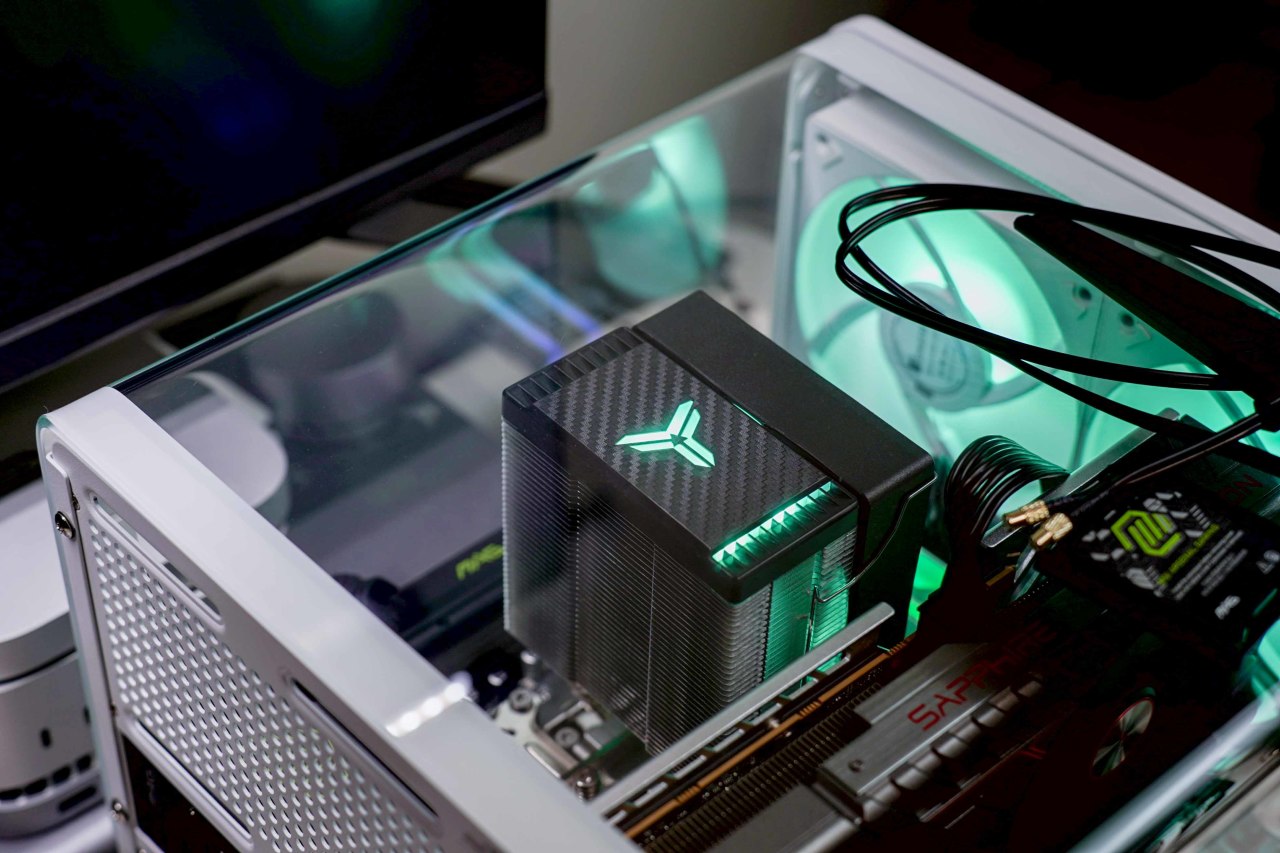

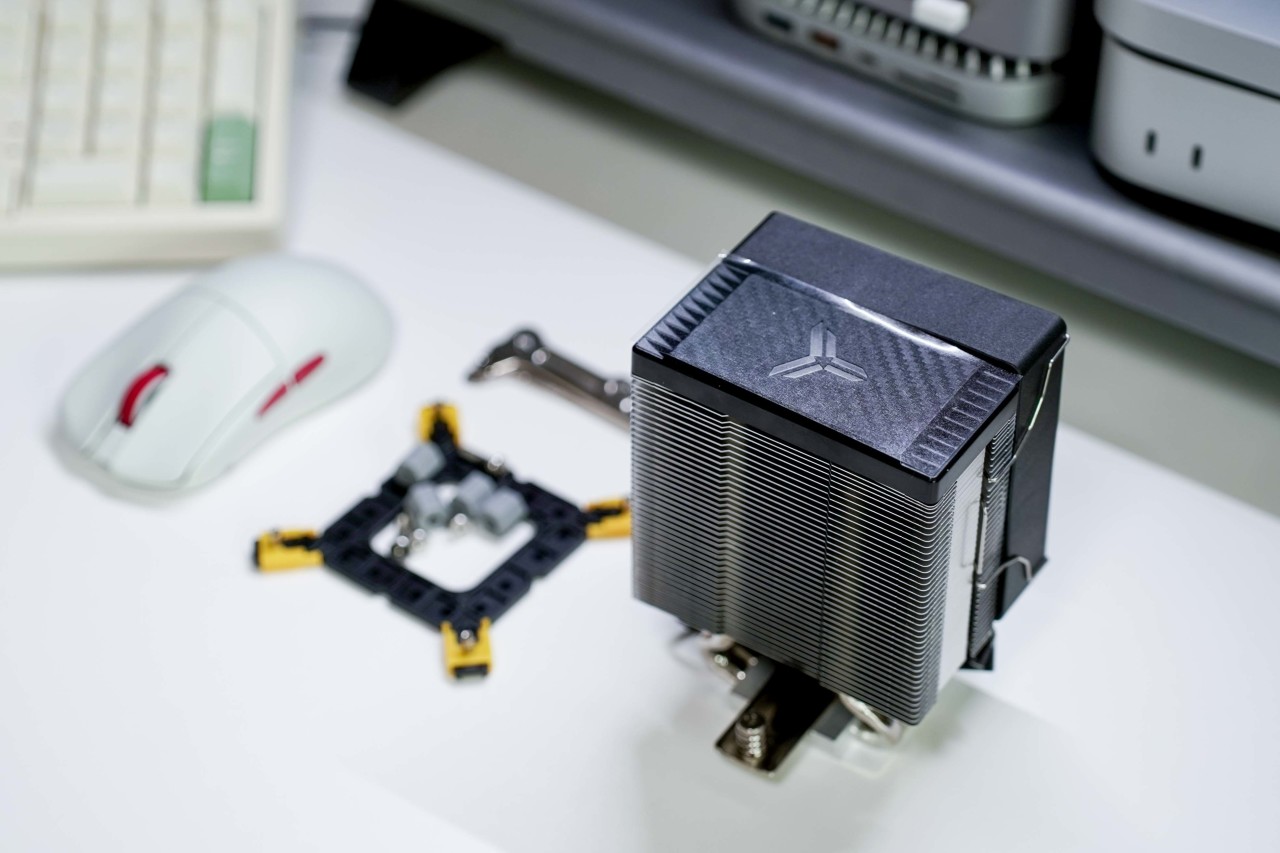

本次使用130mm高度的乔思伯CR-1400 EVO，颜值很高，顶部带个封板且不挡内存RGB灯区，当然性能确实一般，理论解热能力是180W，也能匹配调试后的AMD R7平台就是了。

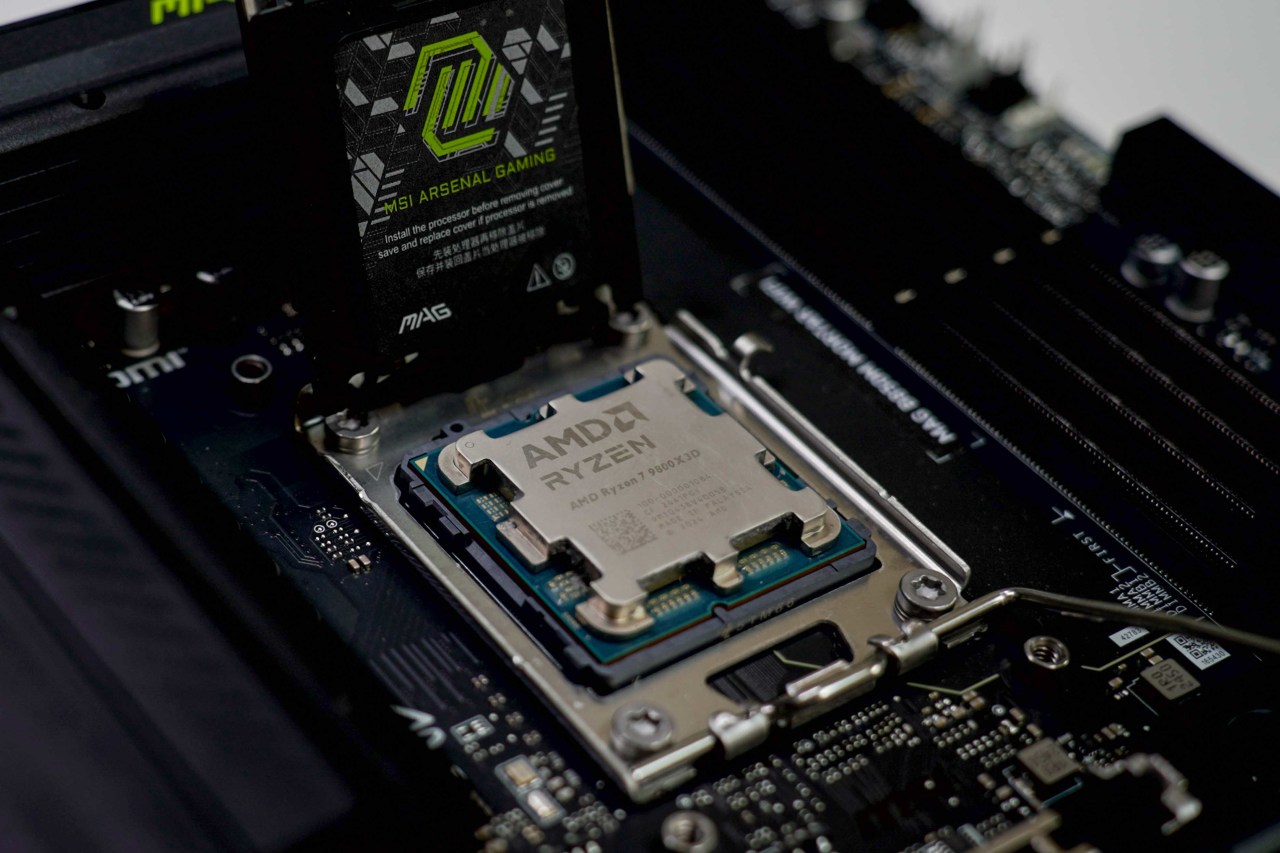

3⃣ CPU丨AMD R7 9800X3D
简介：和发热量大户的同级别Intel不同，AMD通过修改PBO设定能在降低温度的前提下保持高水准性能表现，具体参考下面的调试作业+数据统计。

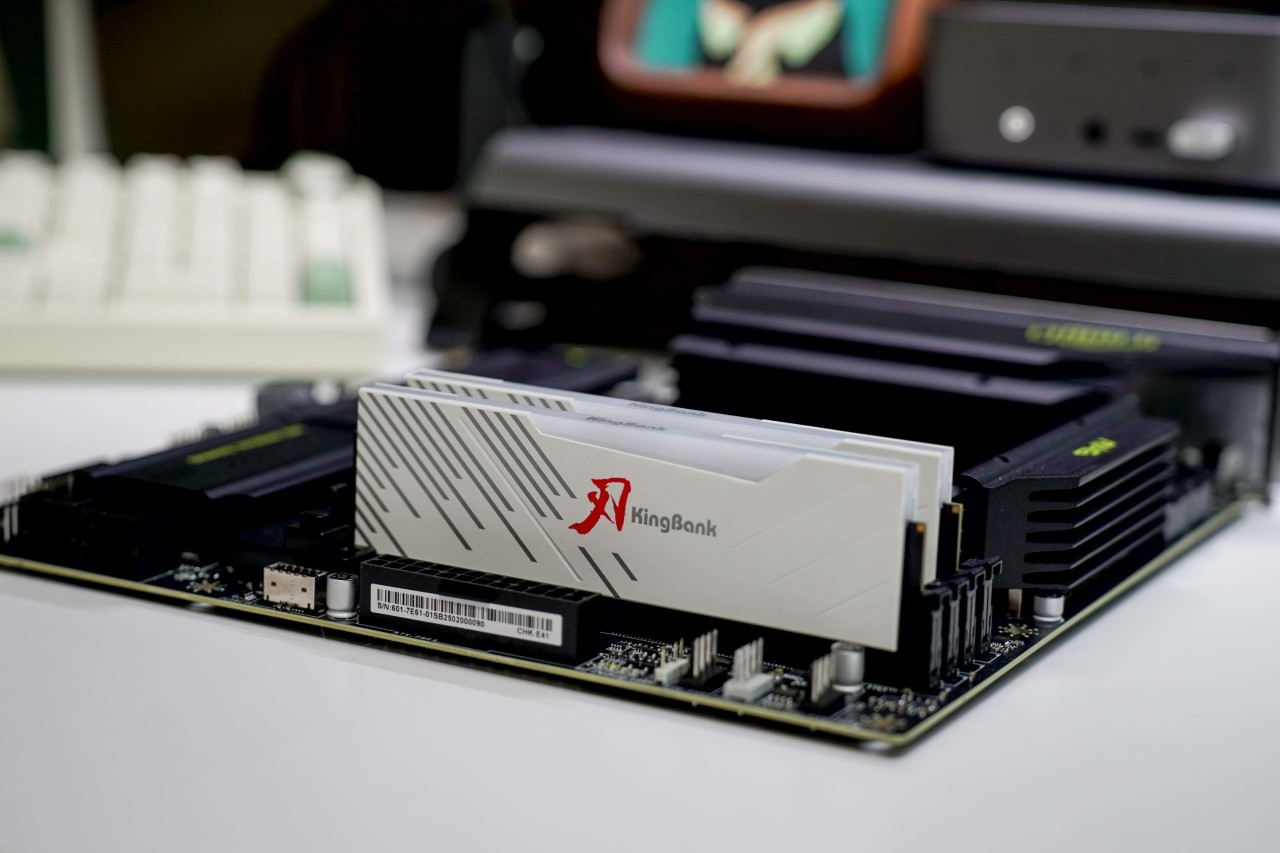

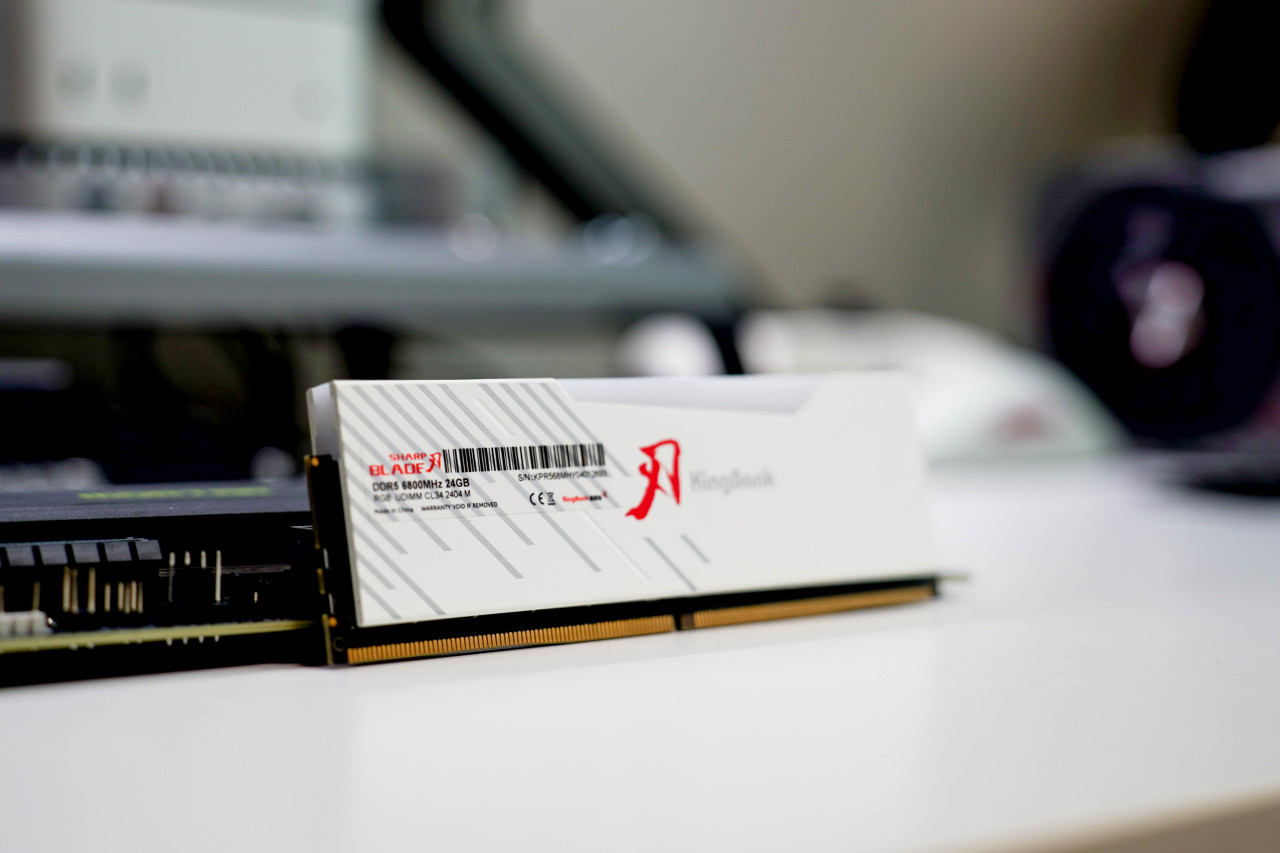

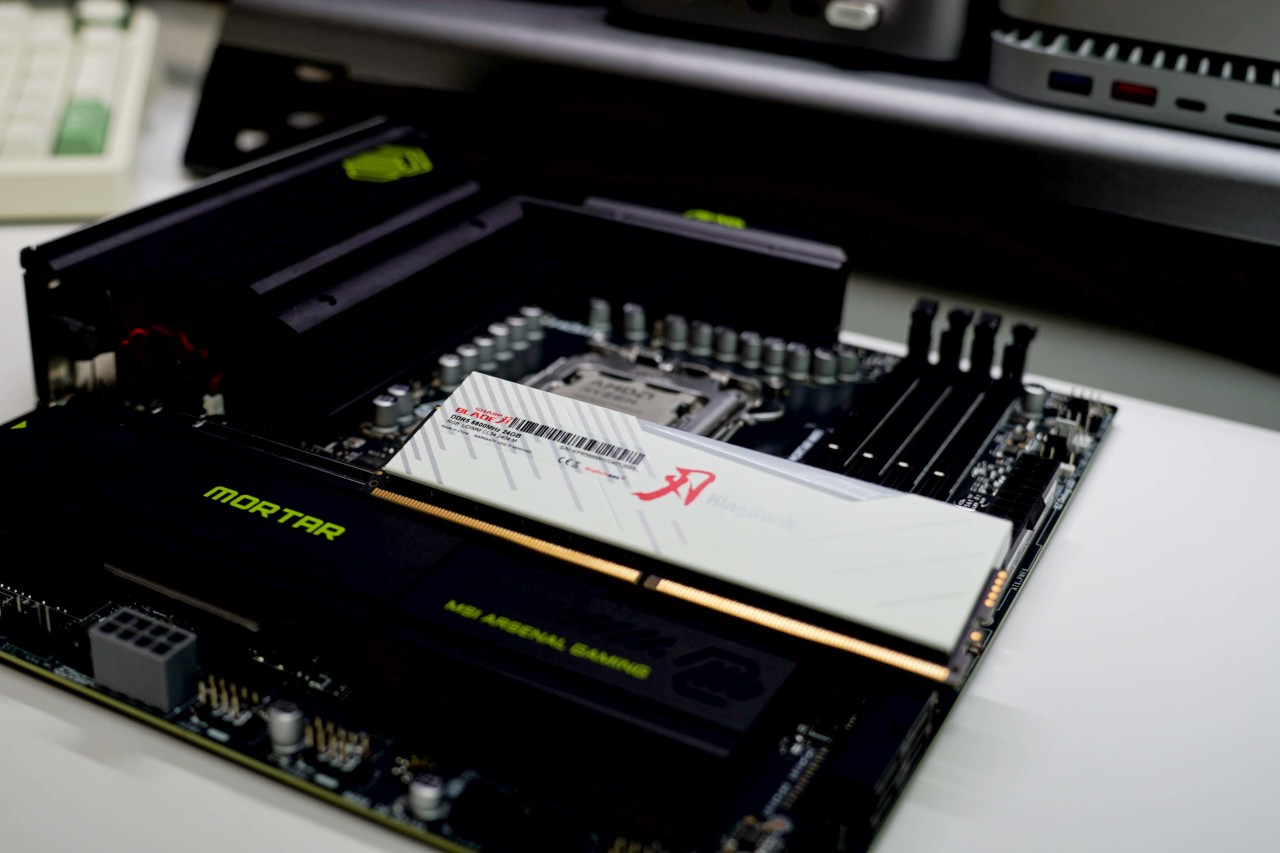

4⃣ 内存丨金百达 白刃 6800MHz 24Gx2
简介：比起高电压的佰维系内存（宏碁掠夺者），金百达白刃系列默认SPD中的电压仅为1.5V，发热量会更低，本身颜值也比较高，所以会更适合紧凑型装机。
微星的Memory Try It！功能已经很成熟了，直接一键套用就能获得非常高的提升，对内存效能较差的锐龙平台来说是巨大利好，也是为什么我推荐AMD装机选微星主板的重要原因之一。
5⃣ 显卡丨蓝宝石 RX9060XT 合金脉动OC 16G
简介：好久没玩3A平台了，本次装机顺道也是为了学习下AMD显卡的调试方法，过段时间会和大家分享A卡的相关玩法。
⏹ 调试作业
下面分享下追求能耗比的调试作业，直接照抄就行，全程只需要无脑切换预设，不需要手动调试。
1⃣ BIOS更新

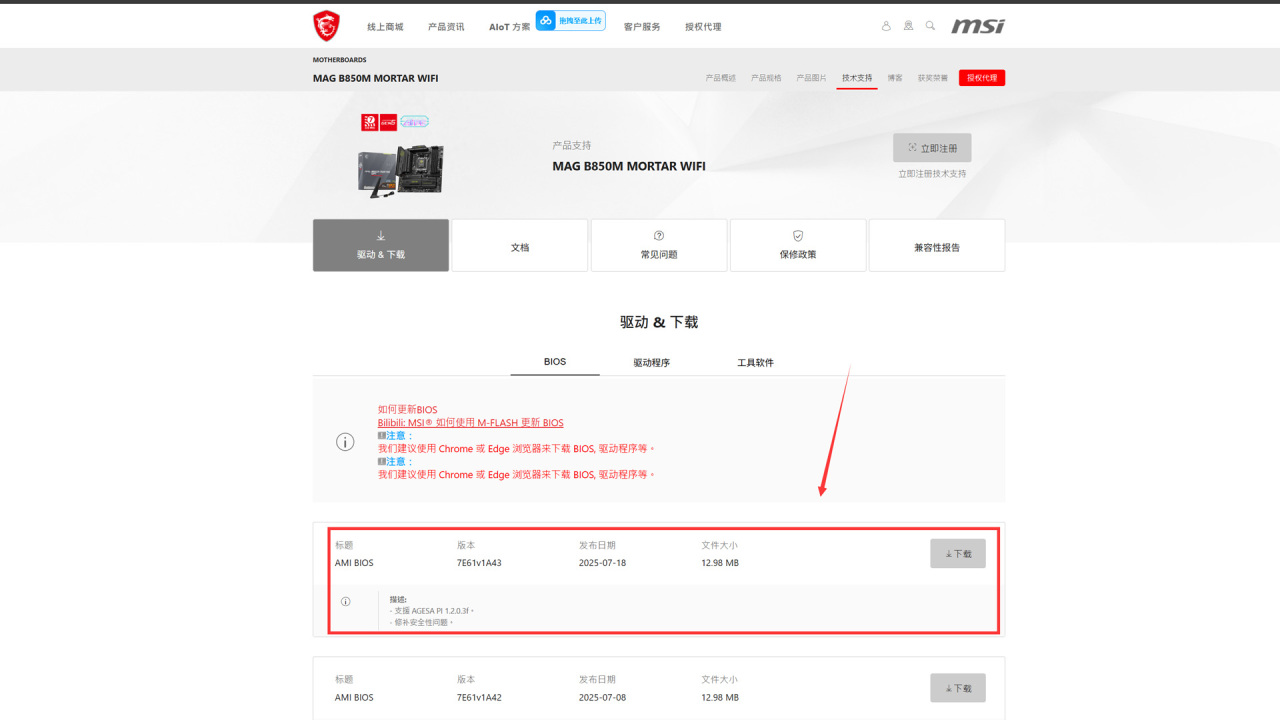

请先准备个U盘，去微星官网下载最新的BIOS更新下，一般BIOS更新都是正向的，更新完成后按主板IO区的CLR CMOS一分钟重置下BIOS，再执行下面的操作。
2⃣ CPU调试

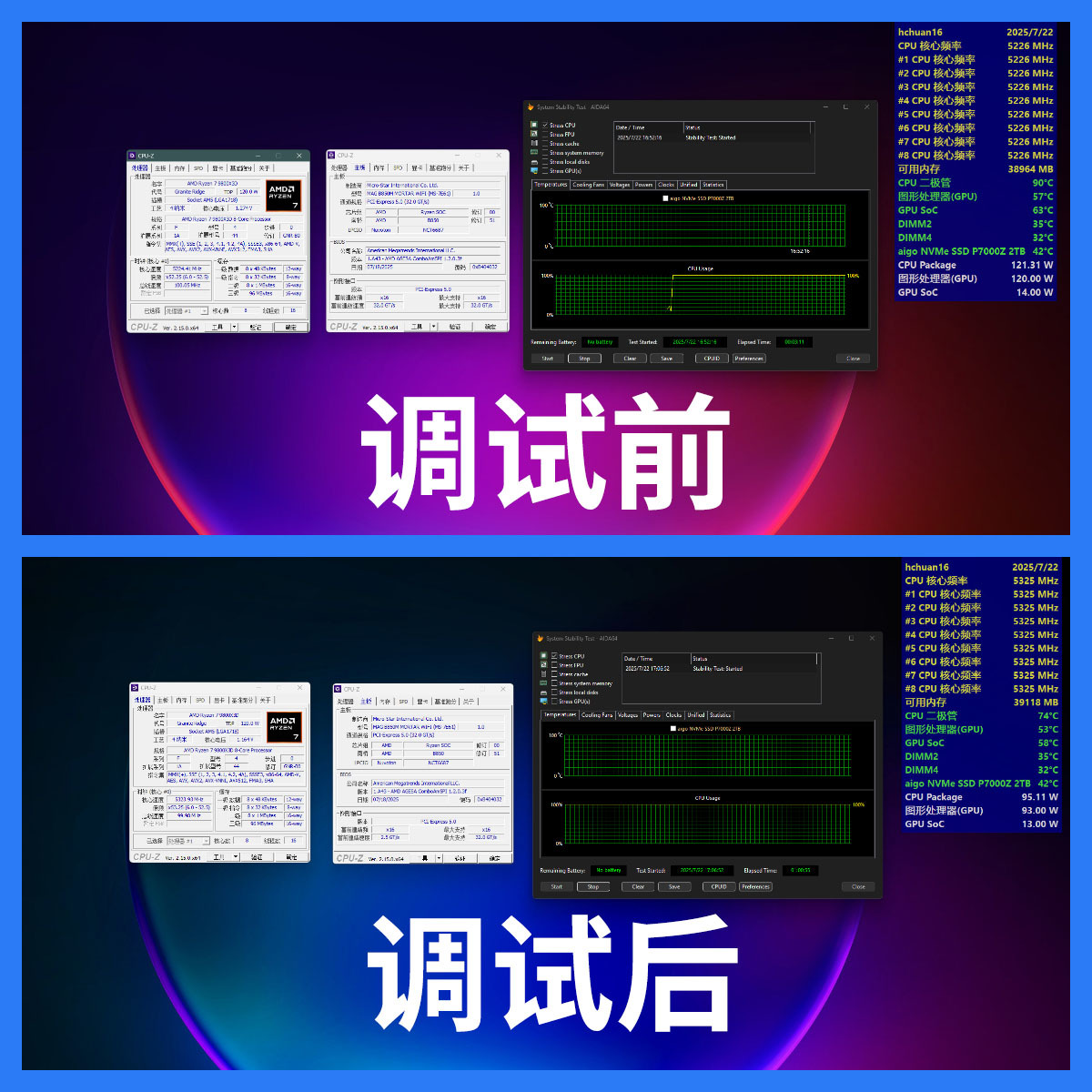

调试前后对比如下图所示：
● CPU功耗仅100W不到
● CPU单核主频峰值提升0.1GHz
● 温度降低26℃
能耗比提升非常多，特别是温度控制。

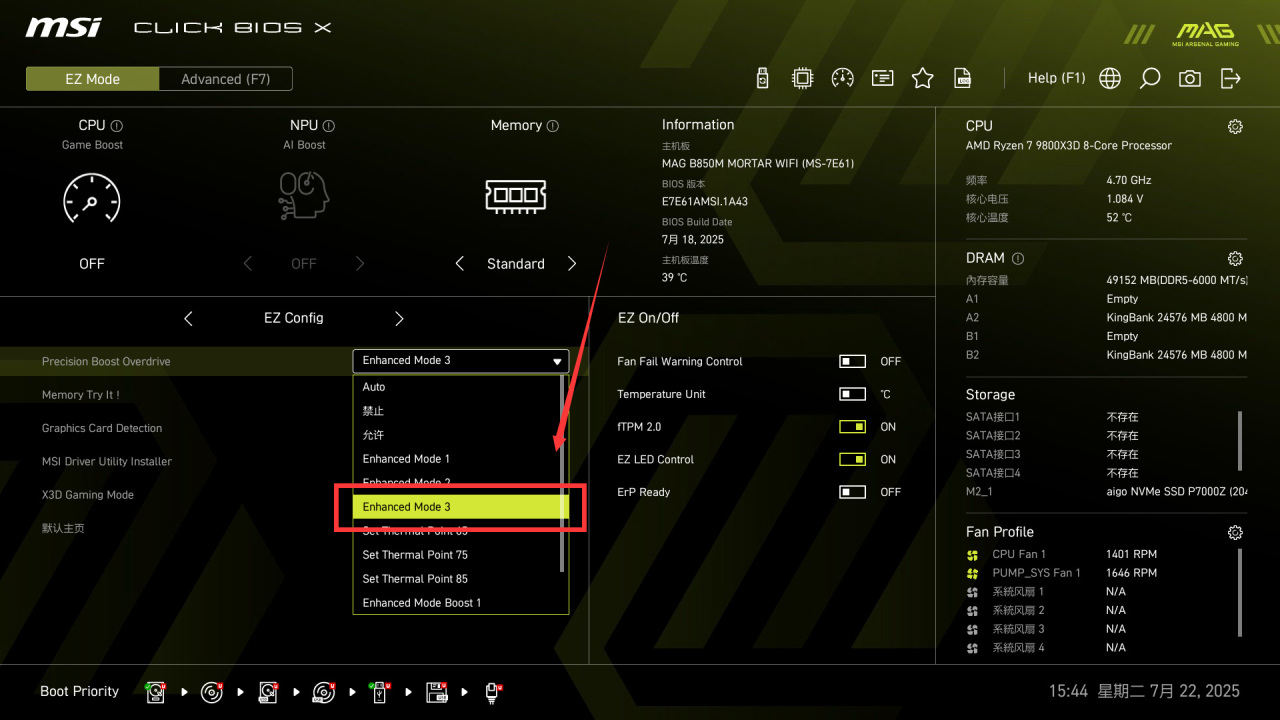

修改也非常简单，BIOS主页面点击Precision Boost Overdrive，将模式切换成Enhanced Mode3即可。
3⃣ 内存调试

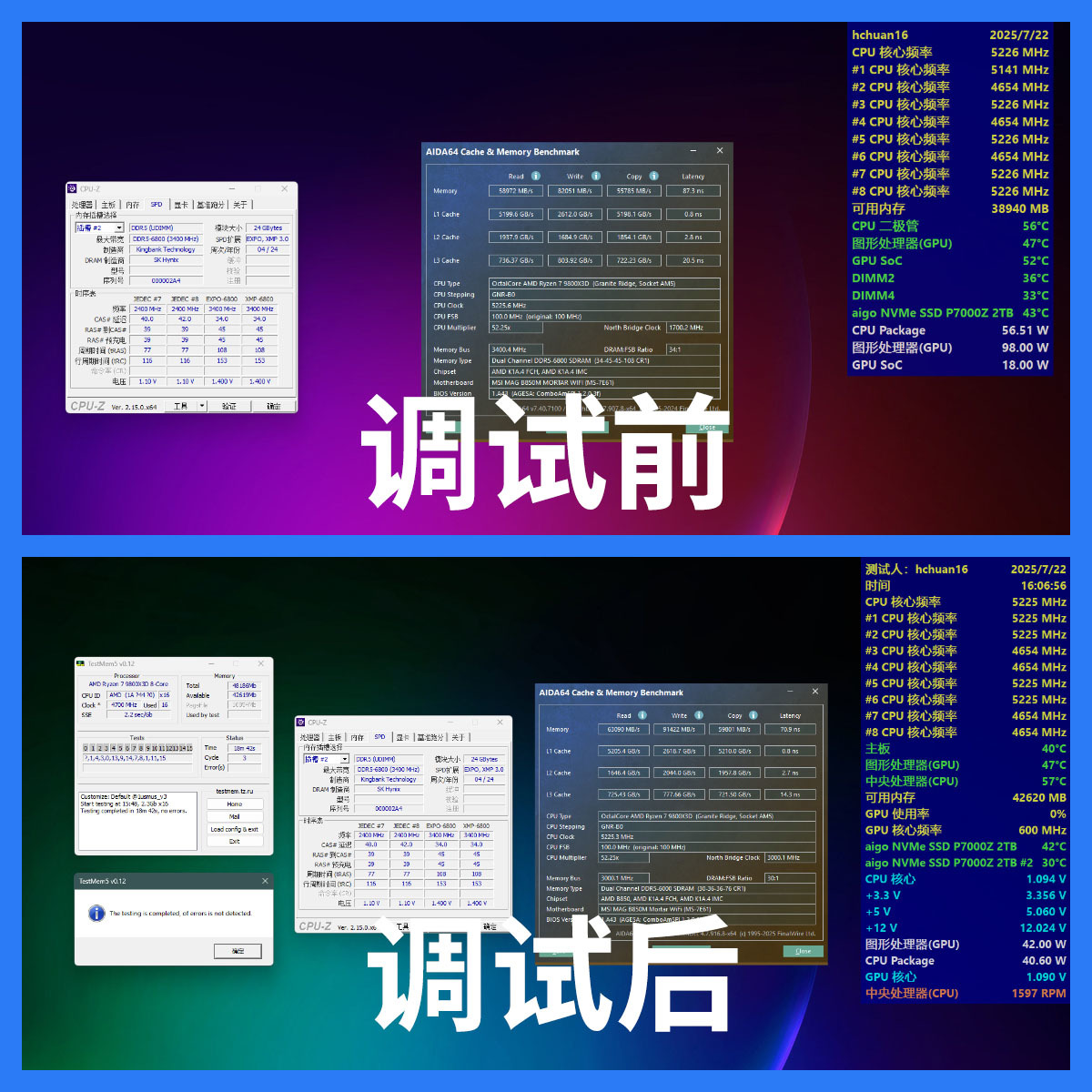

调试前后对比如下图所示：
● 使用XMP预设（6800MHz+C34），读取为58972MB/s，写入为82051MB/s，拷贝为55785MB/s，延迟为87.3s。
● 使用下文超频作业（6000MHz+C28），读取为63090MB/s，写入为91422MB/s，拷贝为59001MB/s，延迟为70.9ns。
综合效能提升约为11.4%。
调试步骤如下所示：

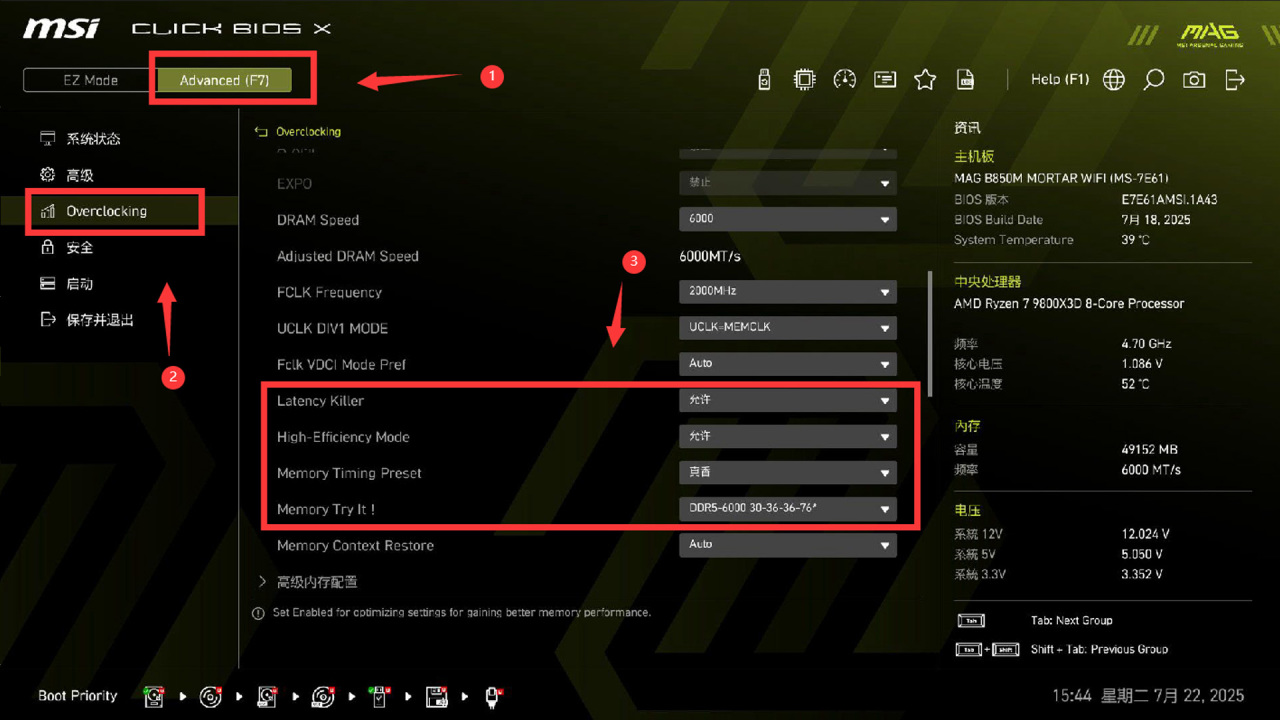

● 按F7切换成高级模式，点击进入Overclocking页面。
● Memory Try It！改为6000MHz+C30，开启Latency Killer和High-Efficiency Mode。
● 将Memory Timing Preset改为真香。
以上调试无任何风险，除非CPU体质极差，正常都能一把配置成功且通过压力测试。
4⃣ 显卡调试（非必要）

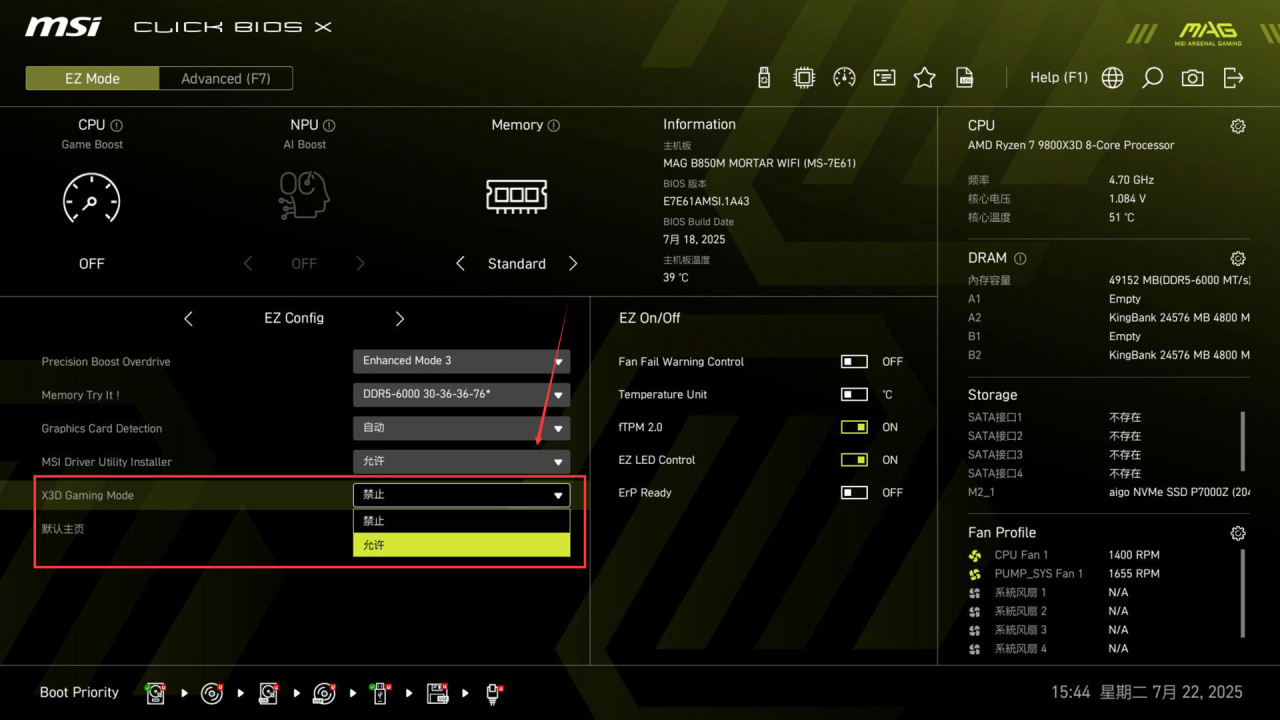

如果玩CS和无畏契约这种网游为主，可以在BIOS首页开启X3D模式，部分游戏可能是负收益，具体以实际帧数为准。
⏹ 体验总结
简单说下个人对这张主板的看法：
● 虽然微星B850M迫击炮WIFI是卖的贵点，但配了目前最好（之一）的WiFi7无线网卡，并且有相当多实用预设，钱花得值。
● 按照本文作业改一下就能有非常不错的温度控制提升，就算是9800X3D这种次旗舰CPU都能控制在75℃，可以放心装紧凑型主机。
以上就是本次评测的分享，感谢观看。
