PS阵营的授权手柄一直都少的可怜,仅有的几款还没有自适应扳机与触觉反馈,DS5的特点全都没了。
若想要背键+保留自适应扳机与震动就只能选择索尼的DSE或者surf那种第三方改装的手柄,但是这些手柄的价格会让你知道什么叫做残忍。

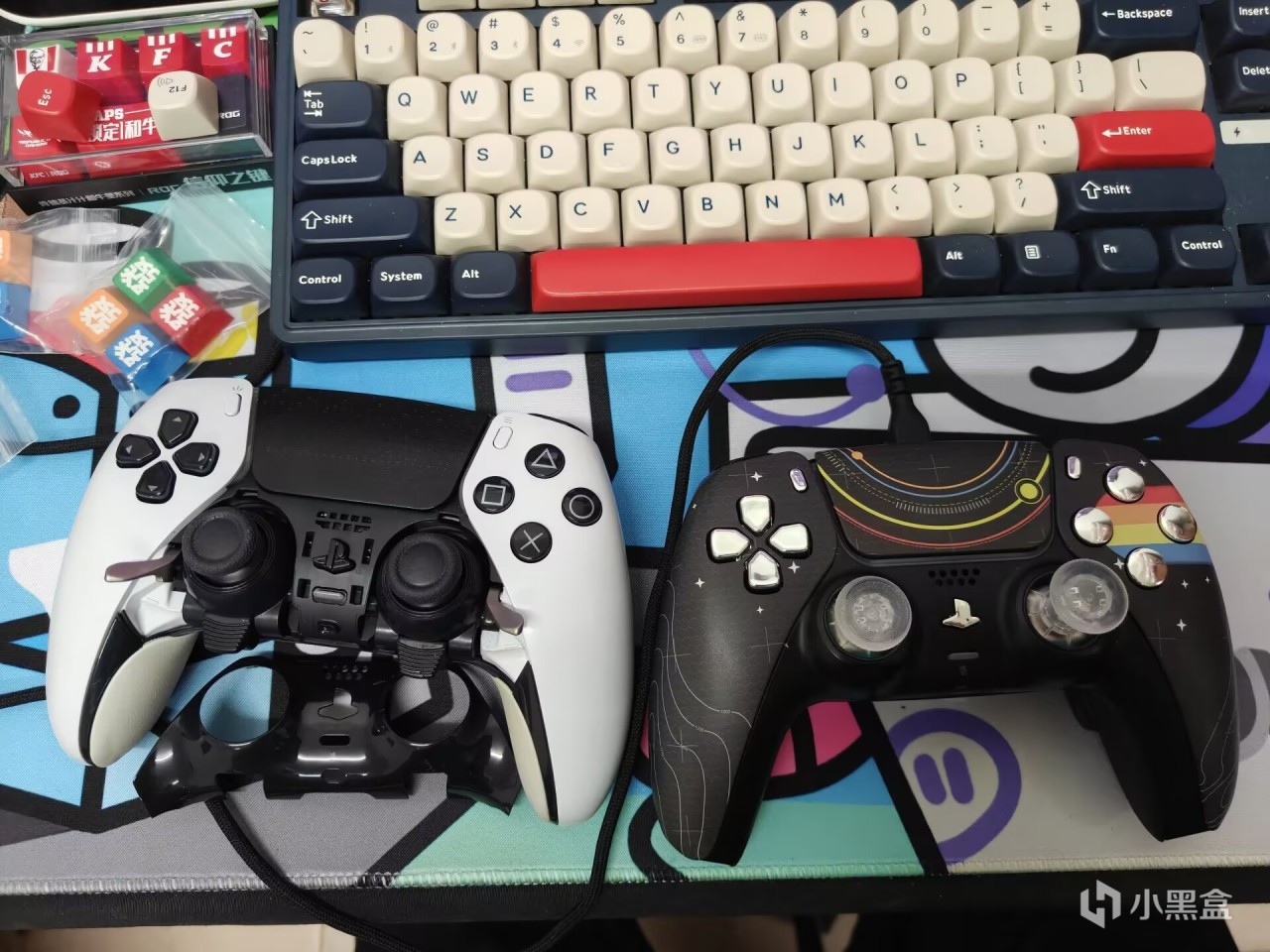

自制精英与正版精英

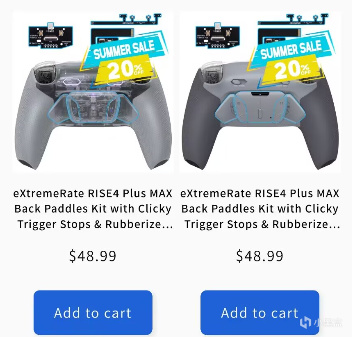

当然除了买成品之外还有另一个办法,就是自己改装背键,之前extremerate家我眼馋很久了,但是他们一直是只做出口,想买价格全都用美金算,原来49刀(人民币351)的价格实在是下不去手。
好在最近extremerate终于是开了淘宝店,现在双切微动+四背键包胶握把的只要278,这我必须果断入手进行一波改装。这个四背键的功能性无敌,比DSE的双背键好用多了,基本上左右摇杆下压我是必映射的,dse映射这两个根本就没别的了,四背键就从容很多。

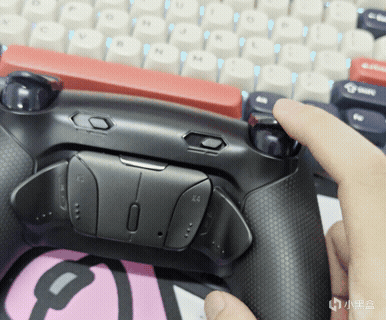

ex还支持了四种板载配置,只需要双击背键中间的设置键即可切换,四个灯四个配置,多个游戏切换不用重新映射。
这款的包胶握把和dse那种很软的不太一样,偏硬防滑性很好感觉不会轻易脱胶,并且不管是什么颜色的后壳包胶握把都是深色的,从源头杜绝白色握把发黄。
而且等等党也是有好处的,原本ex家的就是单独的背键,后面的版本又更新了双切微动扳机,和现在国产手柄都在搞的双切微动扳机一模一样,这比DSE的普通限位扳机还要爽啊。
ds5手柄有五个不同的型号,010到050,前两种与后三种为两个大版本,购买时要注意购买的改装件型号是不一样的,本教程基于我的020型制作,不过大体上都差不多。
自己的手柄版本可以从网站查询,文章不太好放链接,想要的可以私聊我。

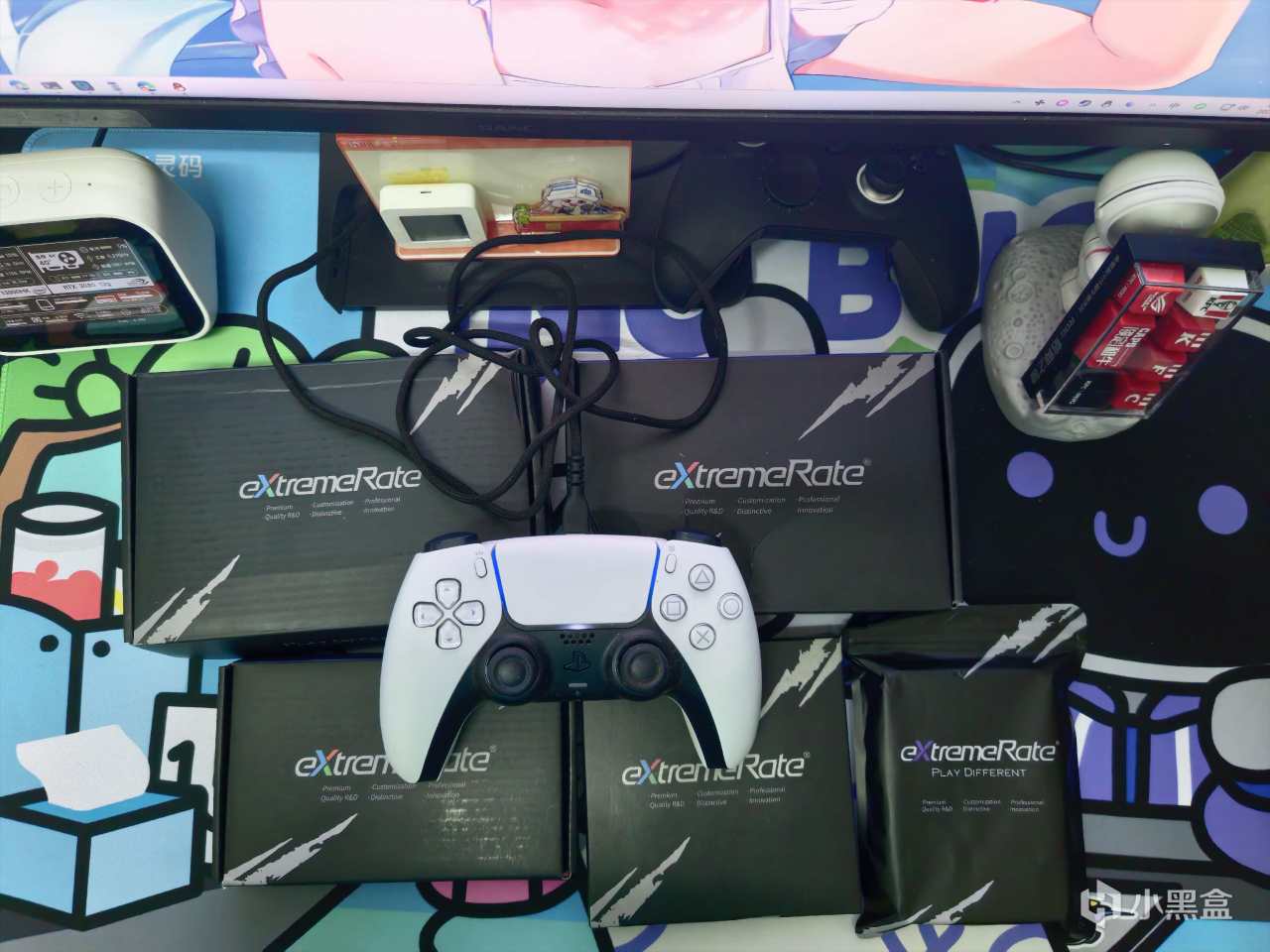

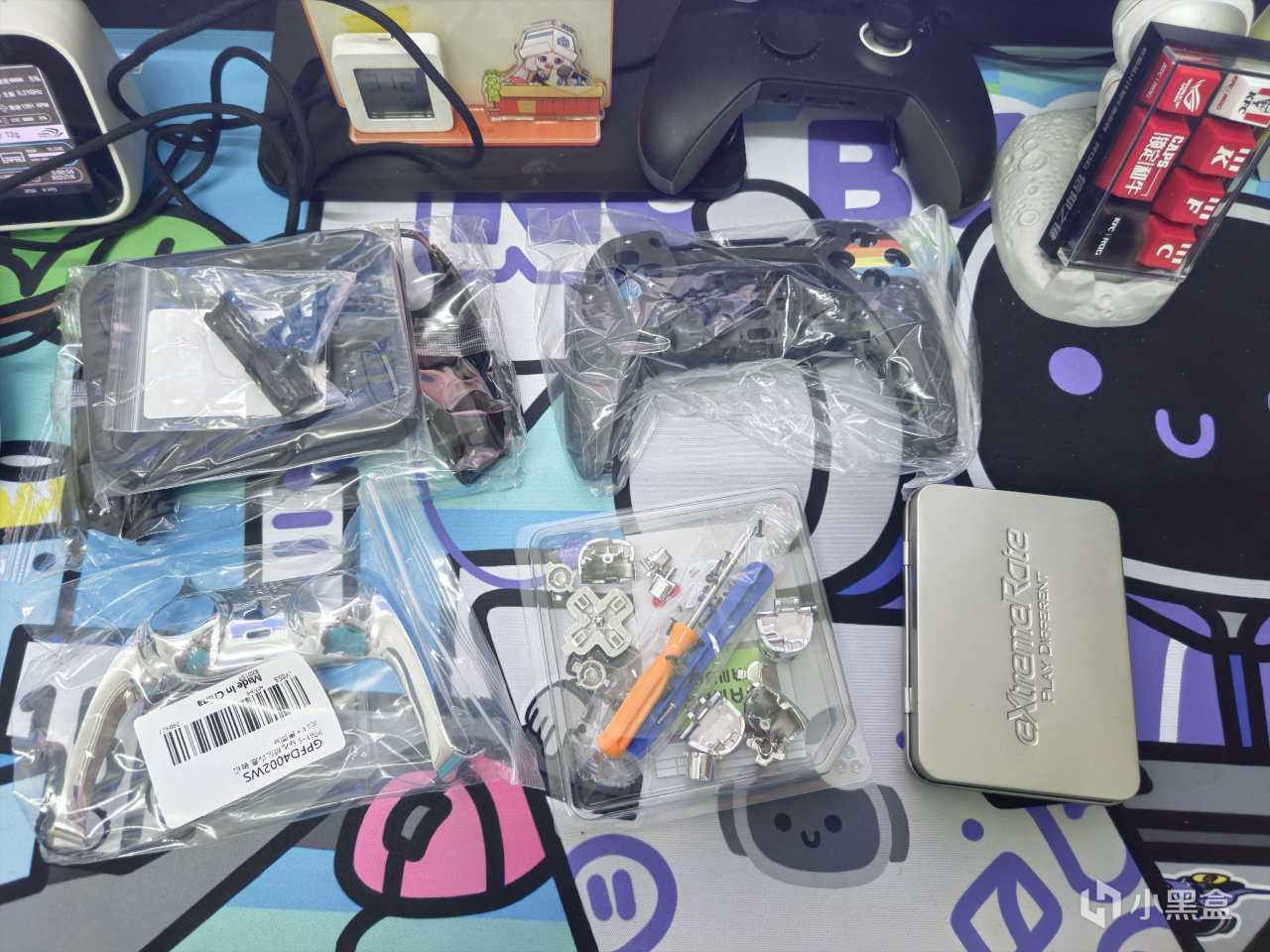

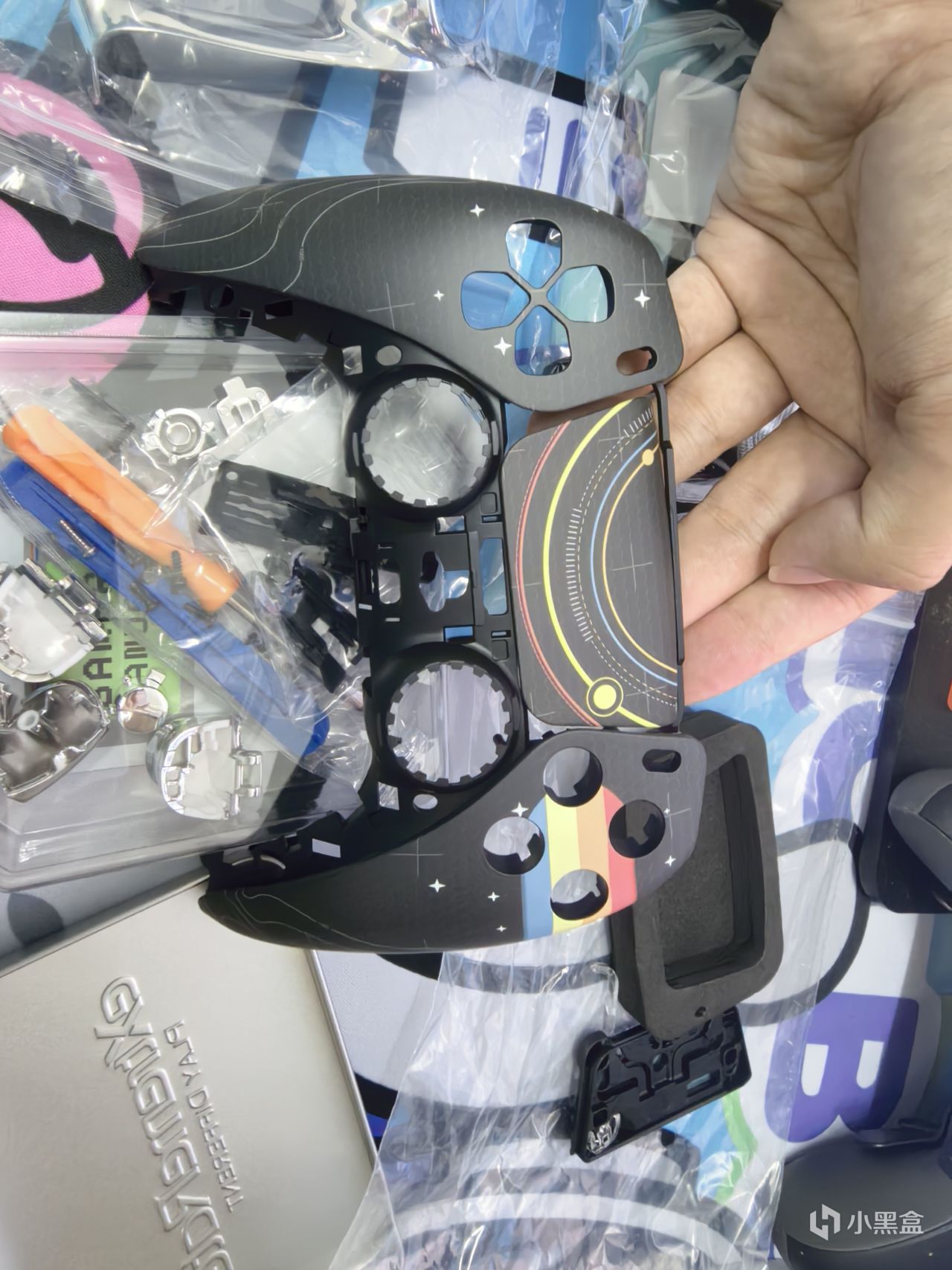

军火展示
本着拆都拆了的原则,我还额外搞了面壳+替换摇杆+按键,虽然这一下子成本就上来了,但是他帅啊!(面壳换不换无所谓,但是替换摇杆对于精英手柄还是十分刚需的,强烈建议换一下,而且ex家这个摇杆和精英的替换摇杆居然可以互换,这真得没问题吗?)
你喜欢哪个?
拆解
首先肯定是要先拆解咯,国行在保的小伙伴可要想好了,拆了就没保修了!

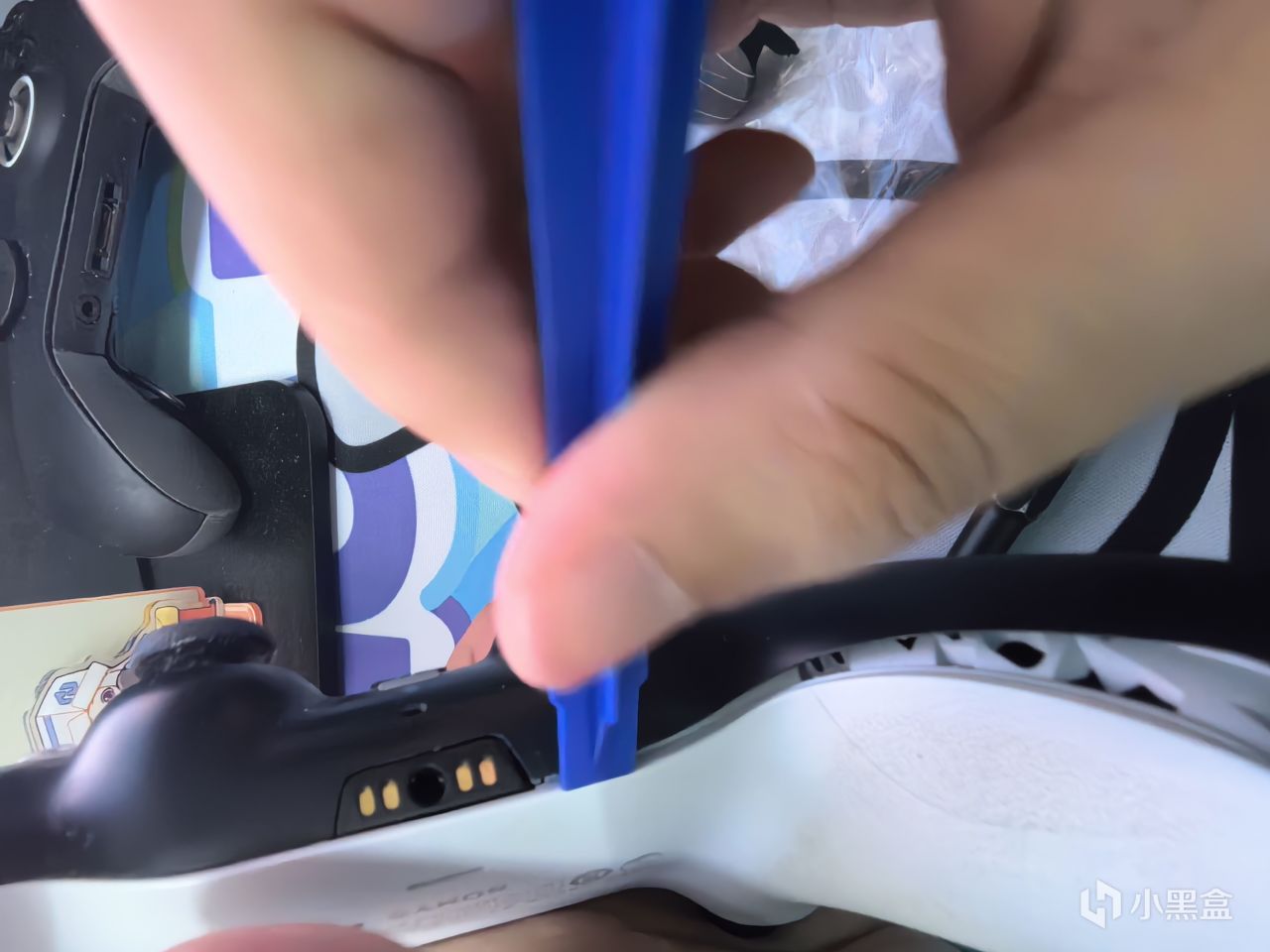

先拆ds5底部的装饰条,这个拆起来是有技巧的,用撬棒抵住装饰条与外壳间的缝隙后向手柄正面发力拽,而不是把撬棒伸进缝隙翘(缝隙太小进不去的)。
握把两边都撬开后就可以沿着缝隙拔下ds5的小裤子了,斯哈!
再回到顶部把R1与L1拆下来,按住扳机键把撬棒伸进去往外一翘即可。
随后拧掉顶部与底部露出的两颗螺丝(忘了拍图,意会),就可以开始拆外壳了,不要硬掰不然很容易掰断卡扣,要先把图中耳机孔这里的两个卡扣用撬棒撬开。

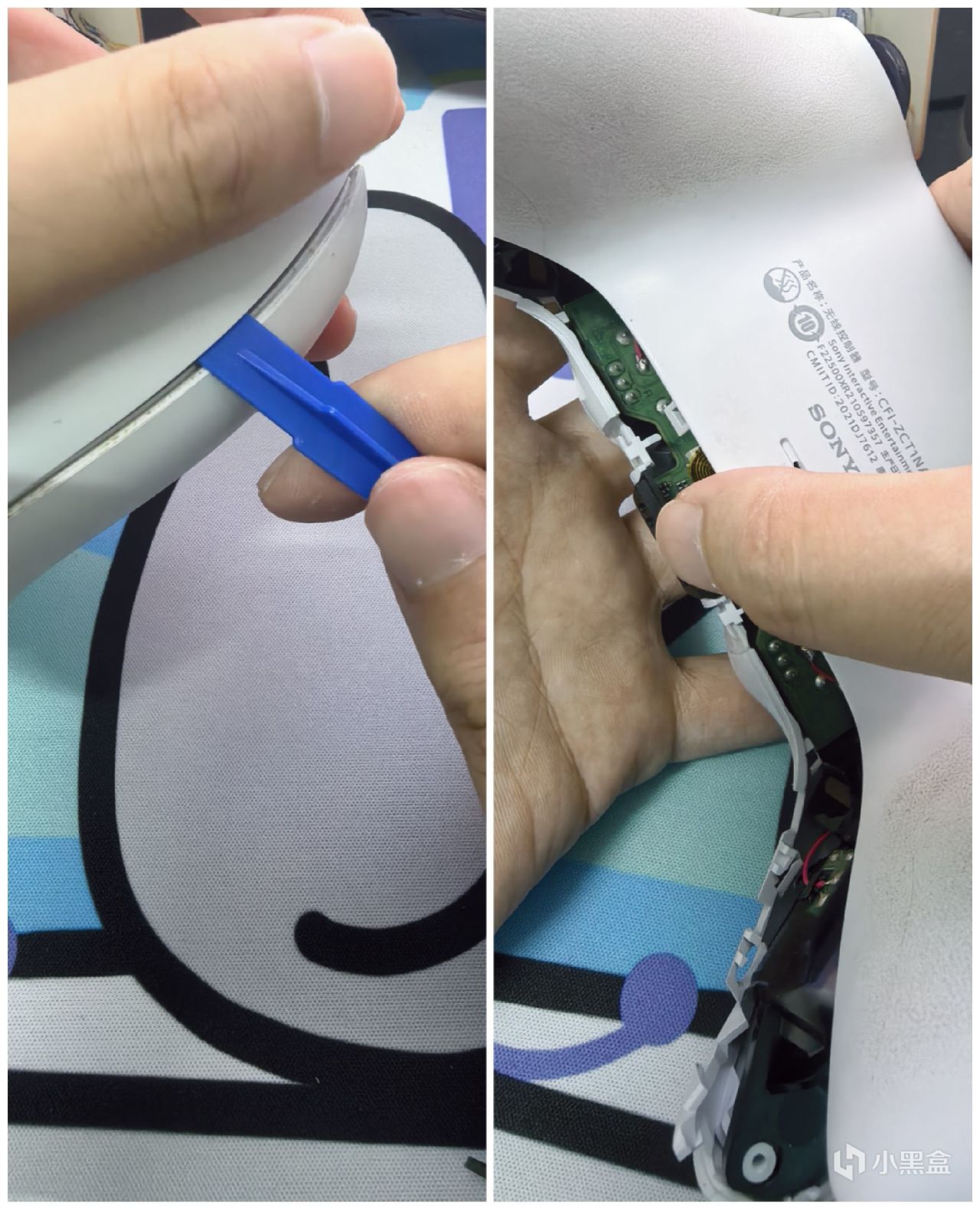

后面就是从手柄底部慢慢的用撬棒一点点撬开,撬开后后壳也是从下往上发力慢慢掀开。
打开后盖后不管你是干什么!一定要先把电池给拔掉,不然坏了可就真的凉凉了。

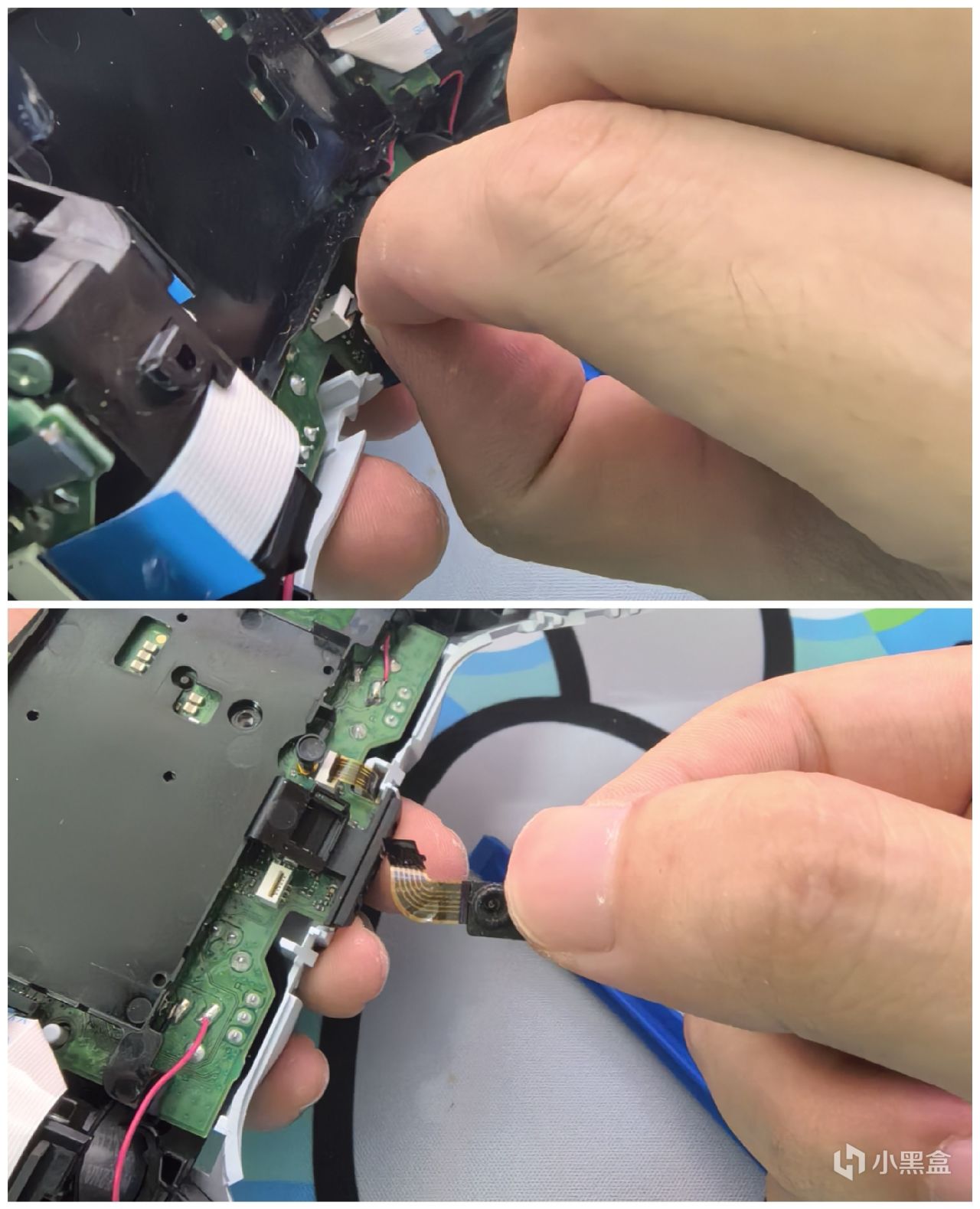

拔掉手柄背面麦克风的排线,记得一定要先拔,不然拿电池底座会损坏这个排线的。

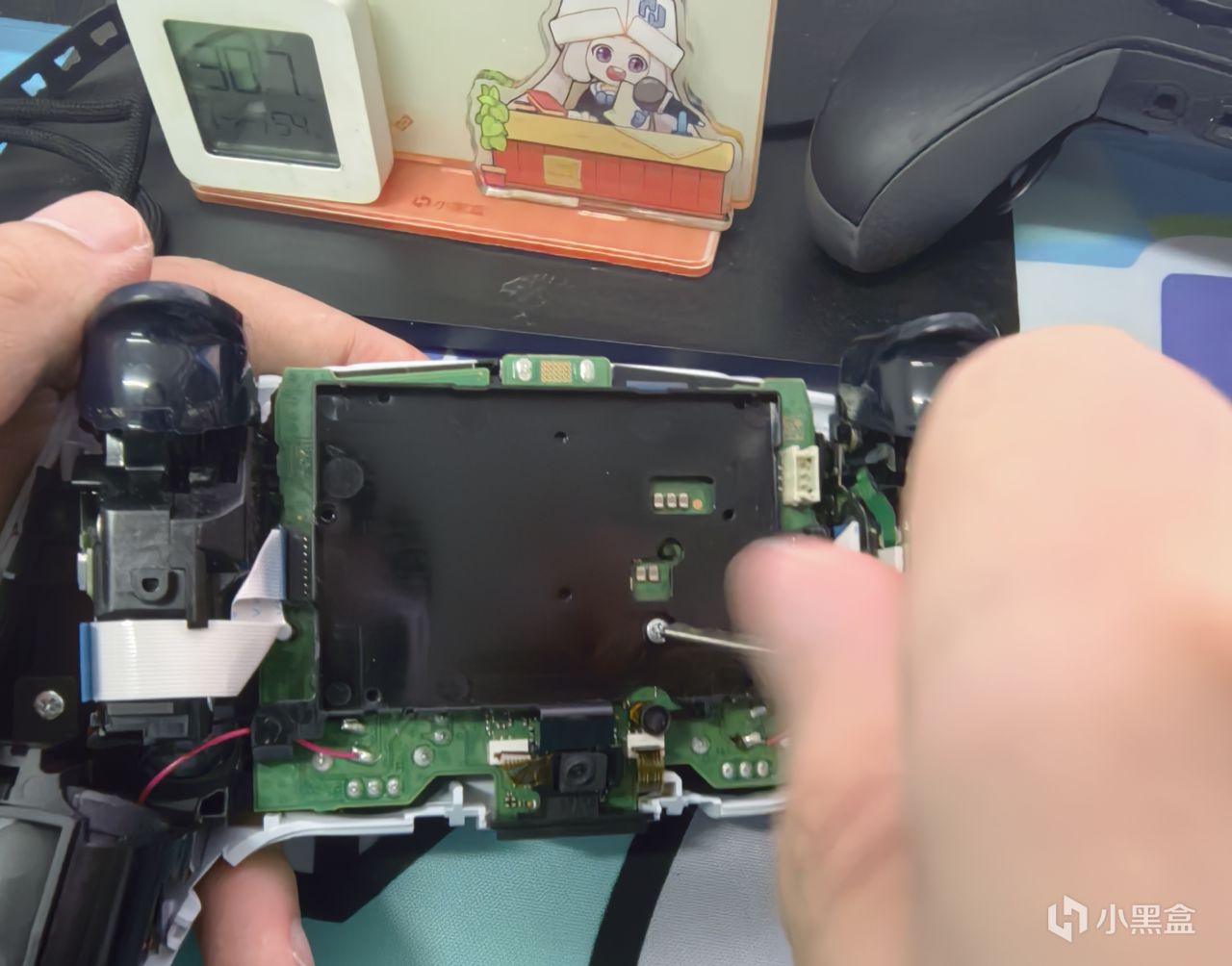

然后拧掉固定电池的底座上的螺丝拿掉底座。
到这里如果只是想改装背键与双切扳机的盒友可以直接跳转到后面背键篇了,后续拆装前面板的部分换背键不需要。
如果要更换摇杆蘑菇头的就继续往下看把。

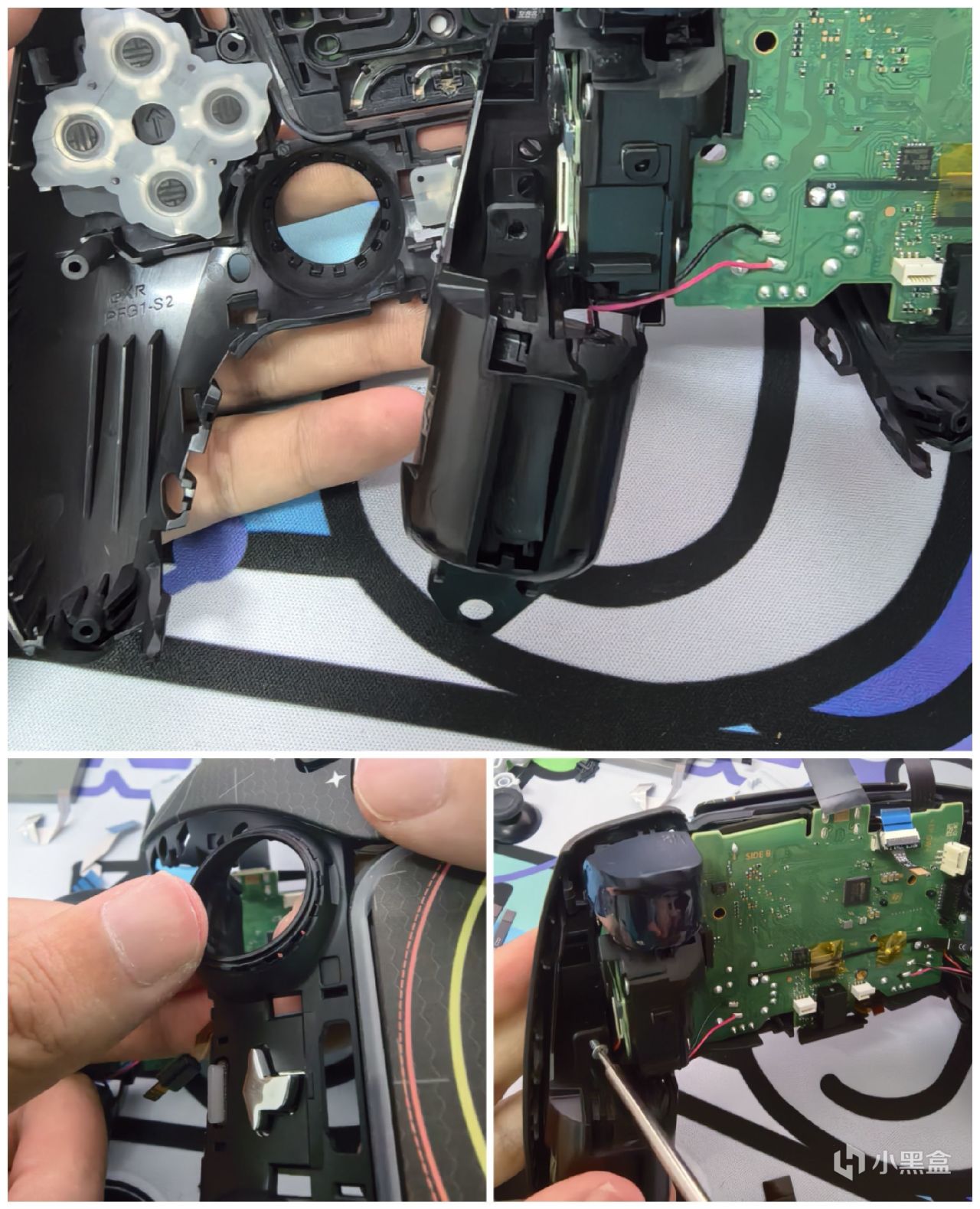

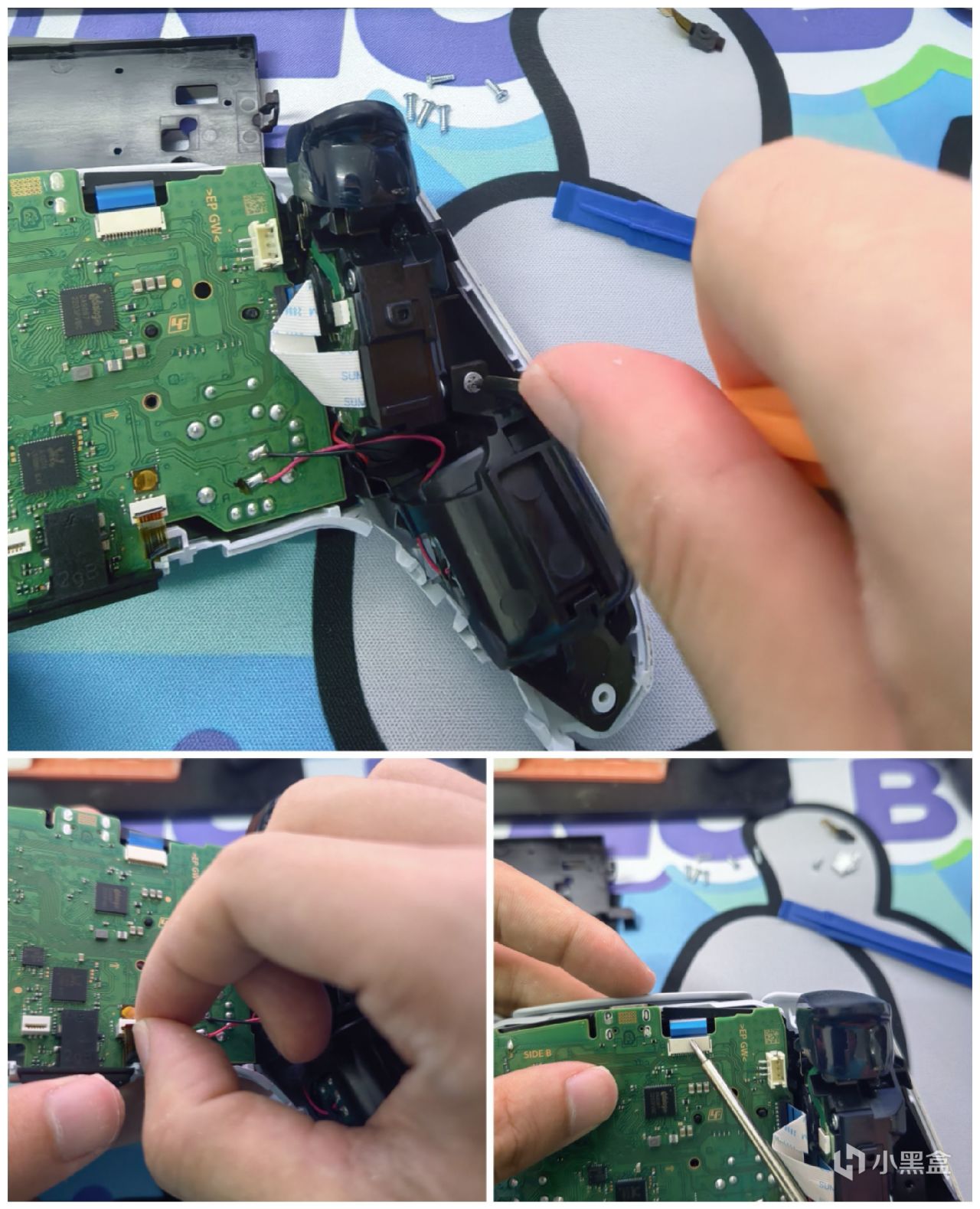

拔掉触摸板排线、正面麦克风排线,与两侧马达上方的两个螺丝。
前面板同样是从手柄底部往上掰开,掰的时候注意先把下面的麦克风排线弄出来,上面触摸板排线也需要注意下,并且可以顺便把触摸板上的螺丝拆下来。
更换前面板+更换按键

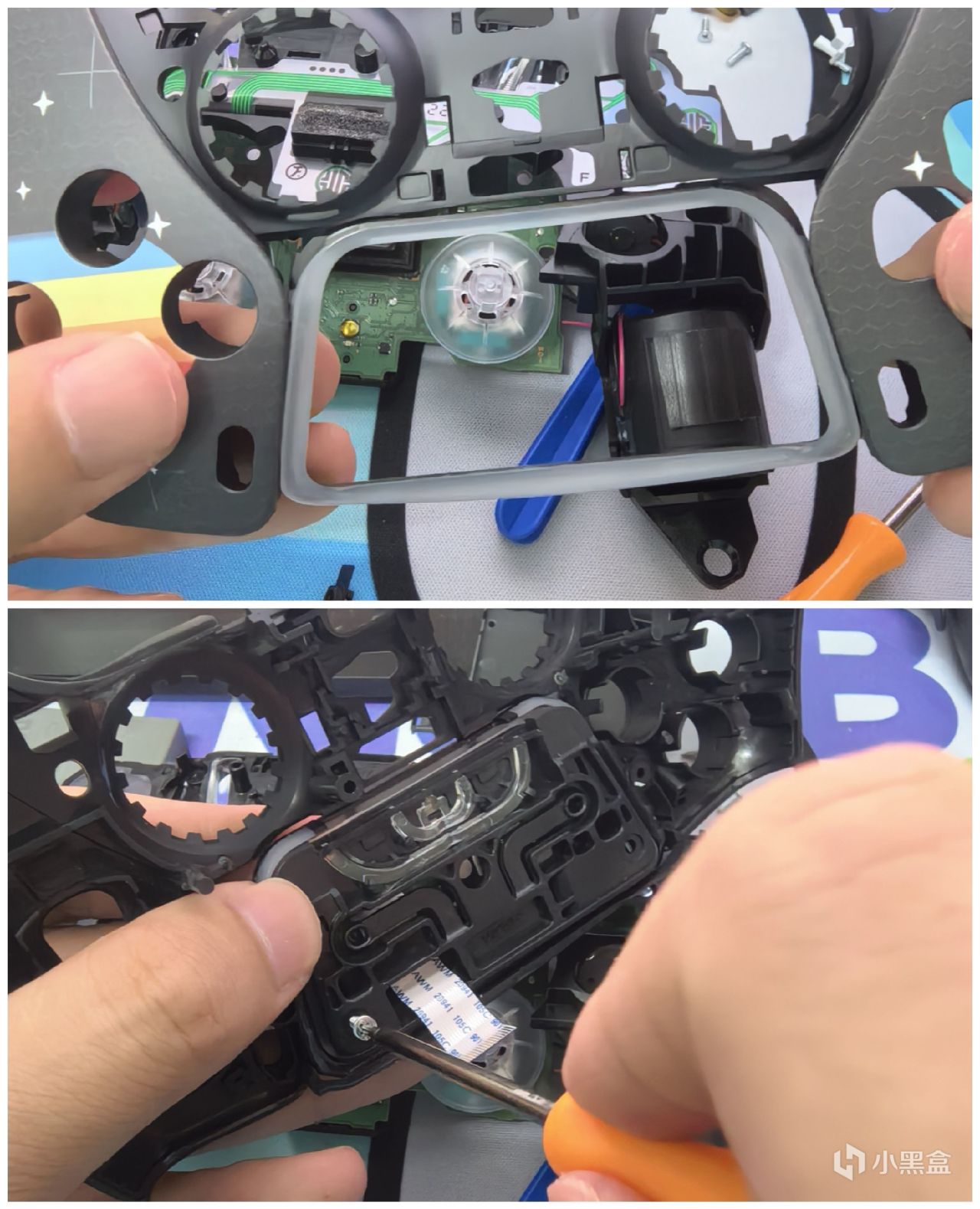

这时候就可以拿出来需要更换的前面板了,不过首先要把触摸板的排线与电路板换到新的上面。

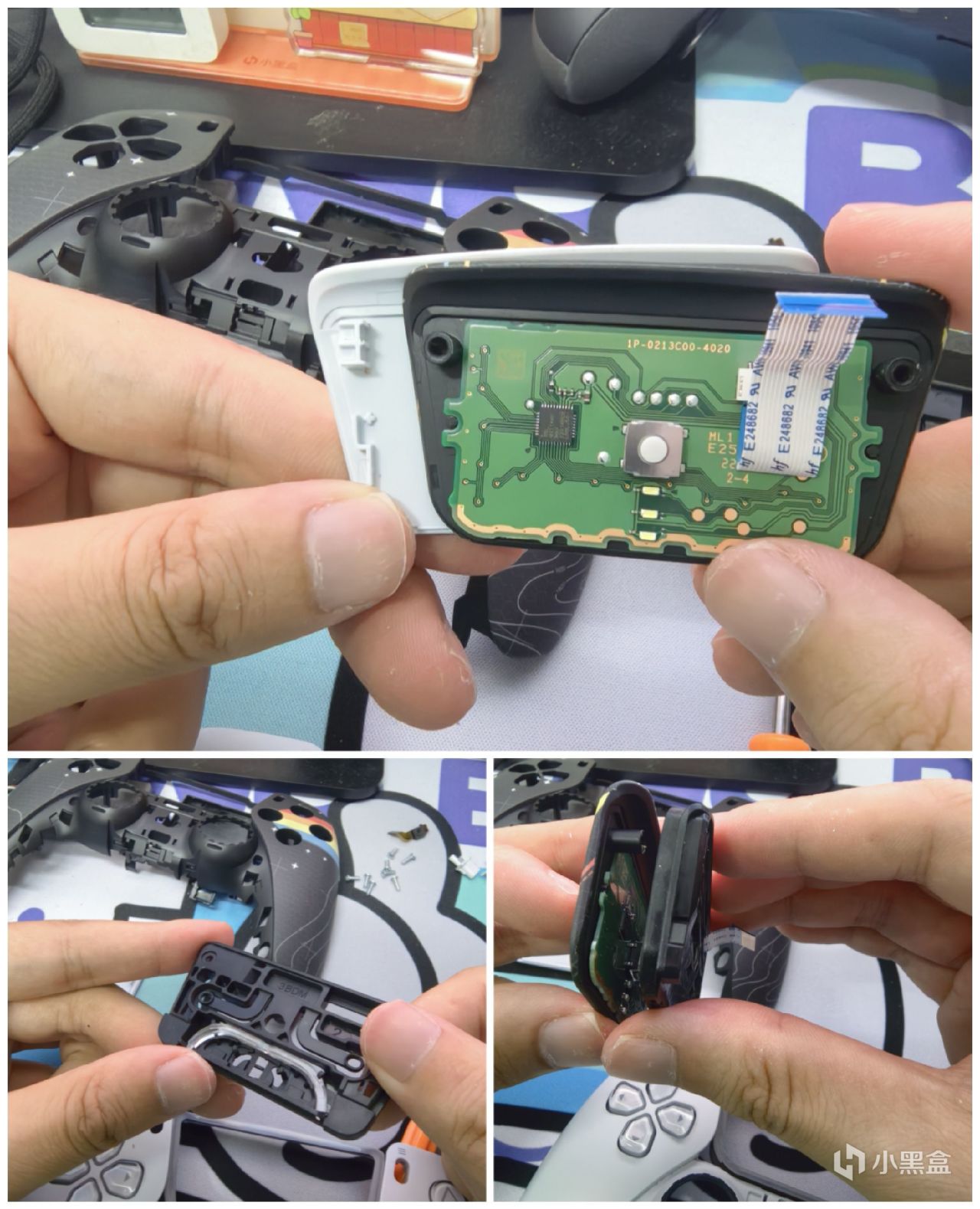

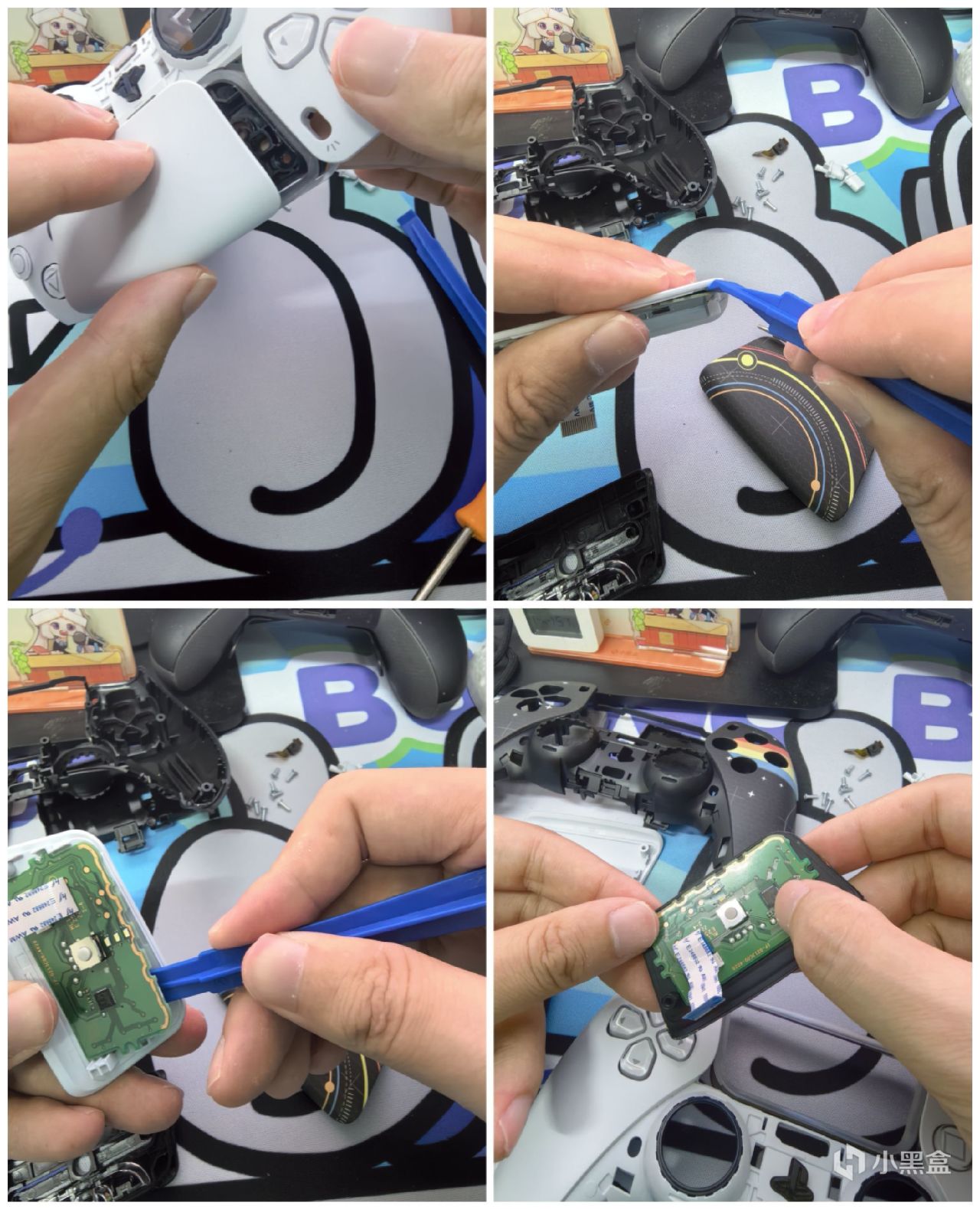

先把原来触摸板上下层分离,这里电路板是用双面胶粘起来的,直接用撬棒慢慢撬开就好,不要用酒精,胶不粘了你还要重新贴,拿下来后按照对应的卡扣粘到新的触摸板上。
虽然触摸板下层都是黑色的,但是ex家这个触摸板孔位和原装的不一样,不能混用,他带的下层板需要自己安装两个导光条,记得安装。

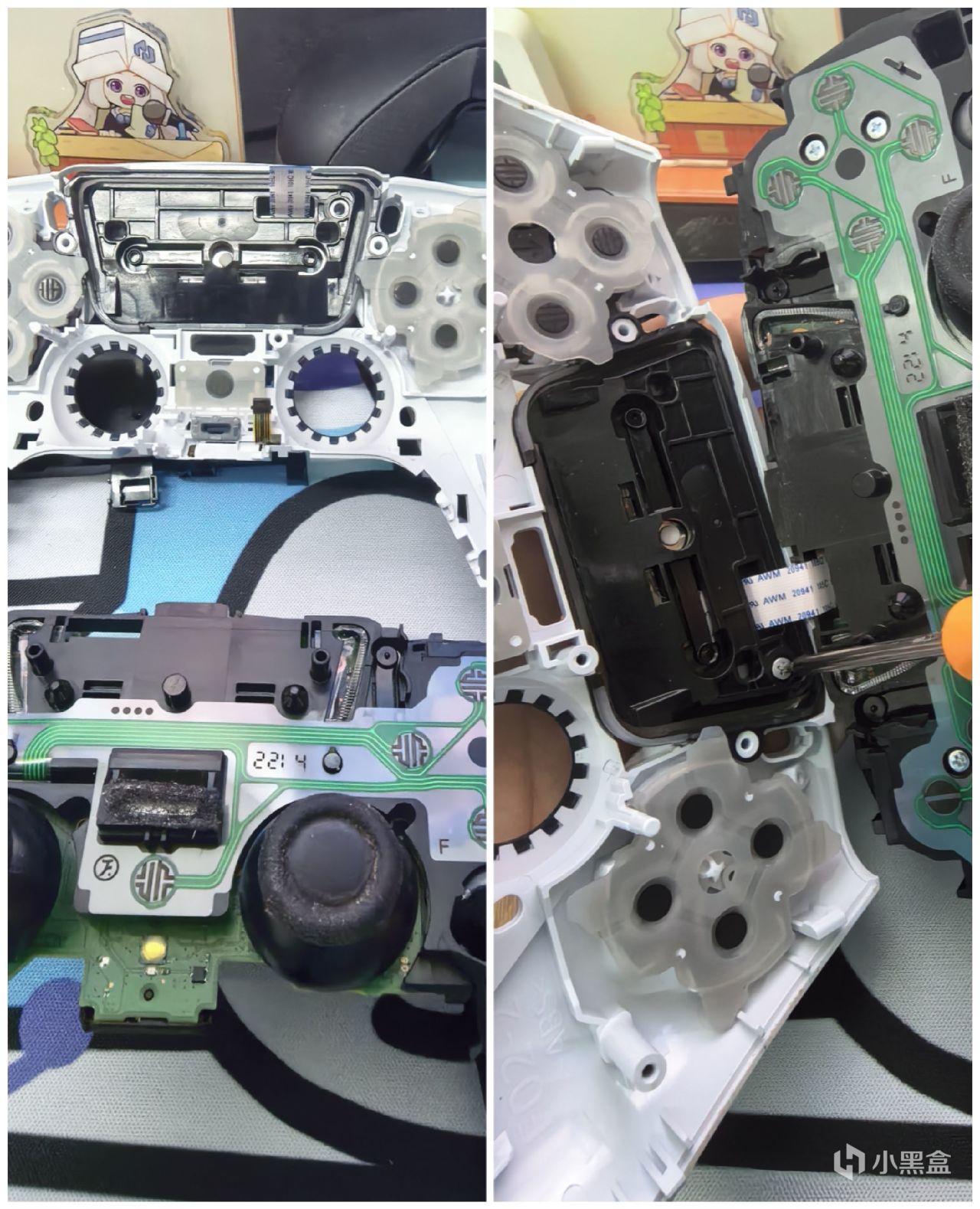

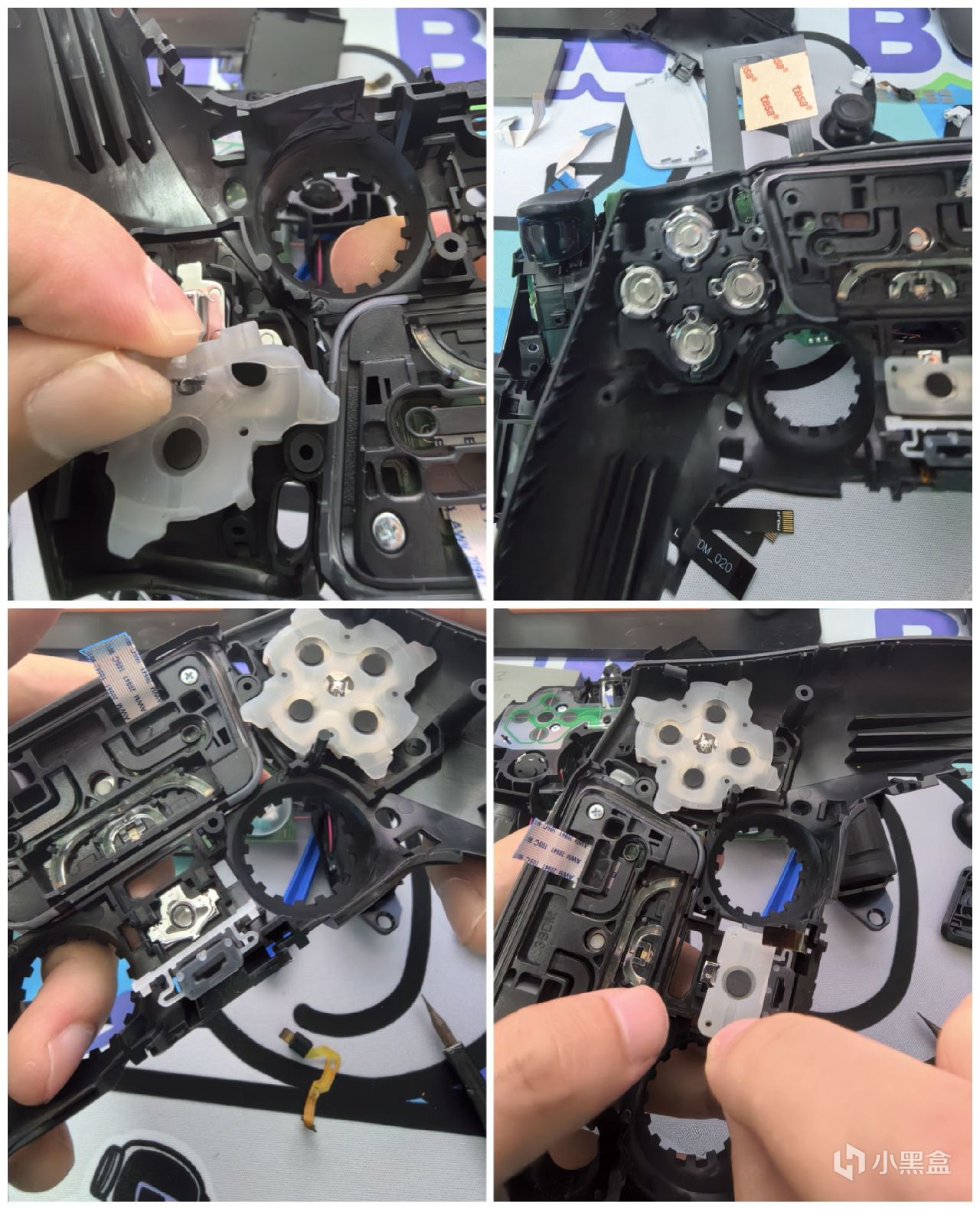

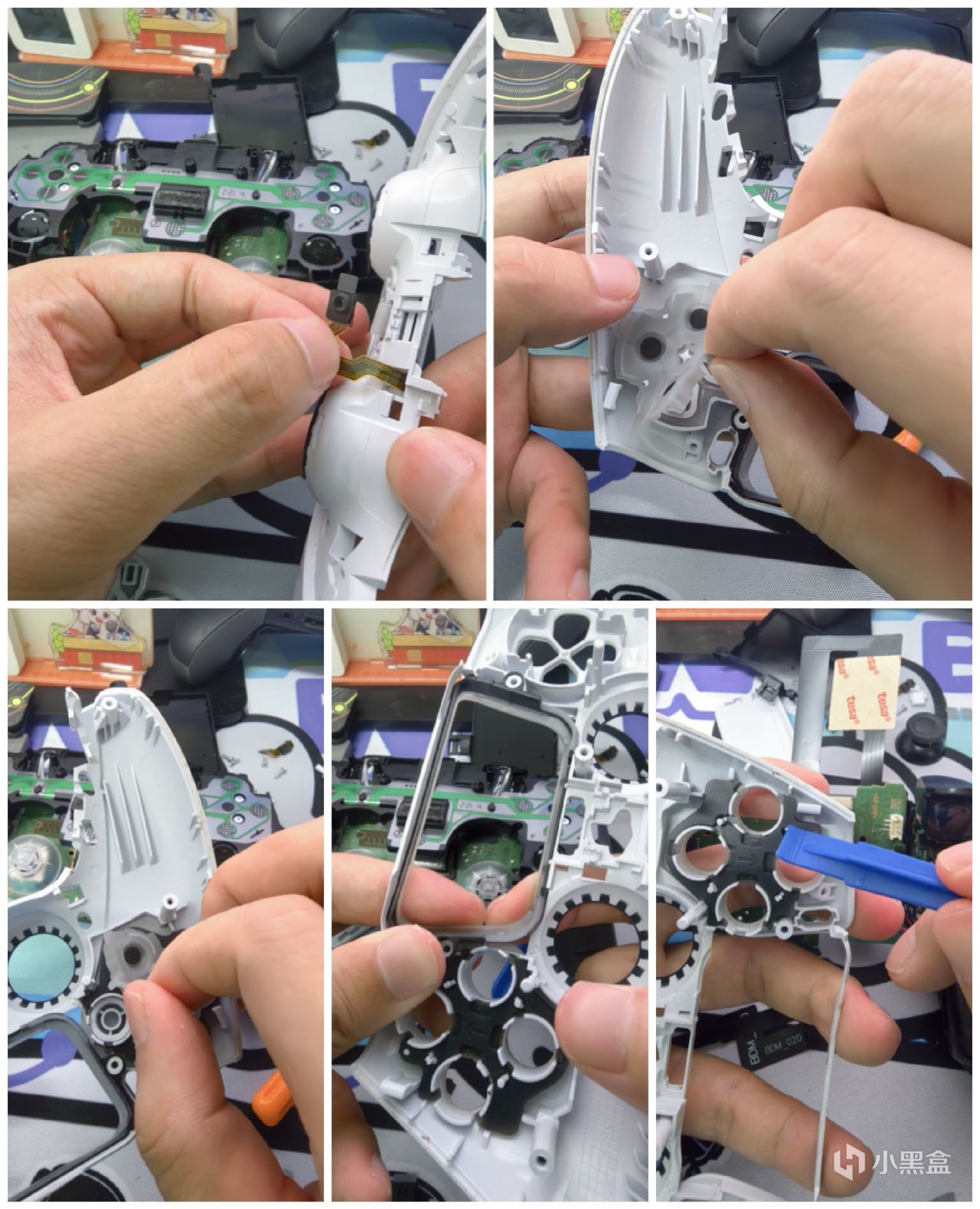

下面把十字键、功能键、PS键、麦克风全都拆下来,注意功能键下面那个黑色的橡胶垫不要忘了,没了他按键会十分松散的,顺序随意。
把拆下来的导光条扣到新面板上,卡入触摸板并且拧紧螺丝。

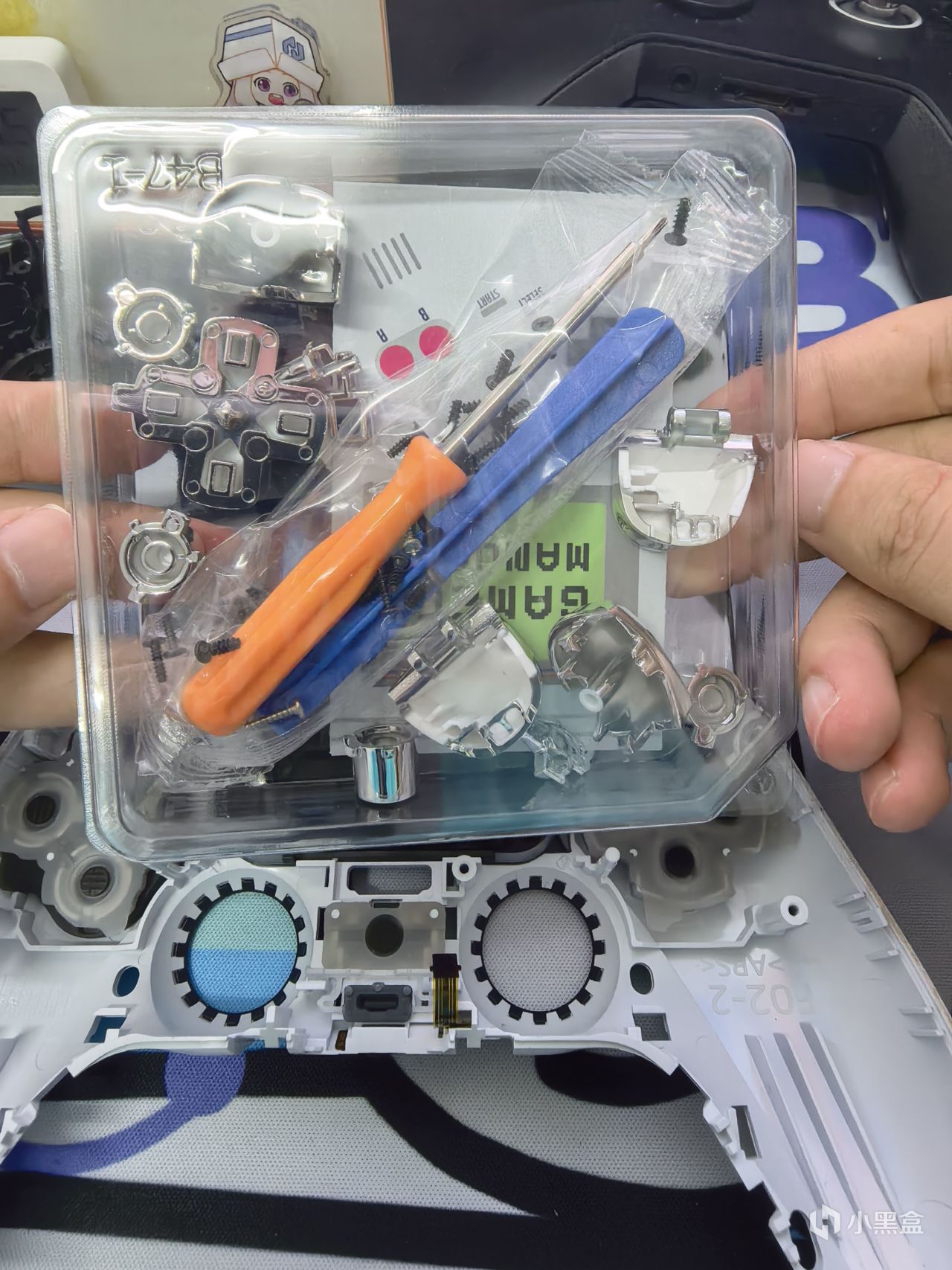

这时候就可以把要更换的按键拿出来了
根据先装按键再装导电胶的顺序将各个替换按键都装好(其实PS键可以不替换,因为版权问题ex没敢做出来ps的logo,还是原来清晰logo好看,分享与选项键没有导电胶固定可以最后装前面板时再装。
最后把麦克风装回来就搞定了,建议先把排线从缝隙里穿过去再固定麦克风。

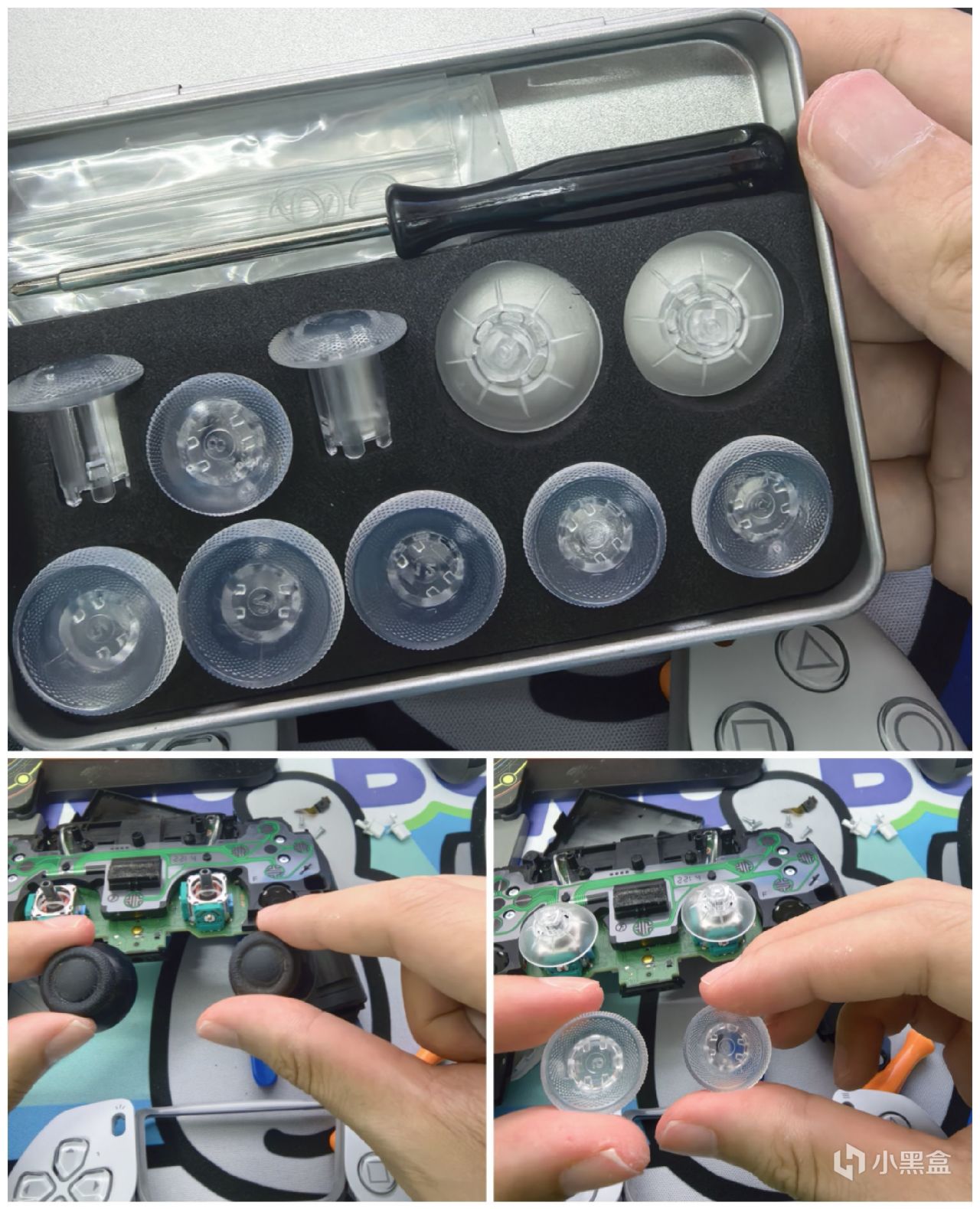

更换蘑菇头与底座
底座安装是最简单的一集,只要把原来的底座一拔,新的底座安上就行。

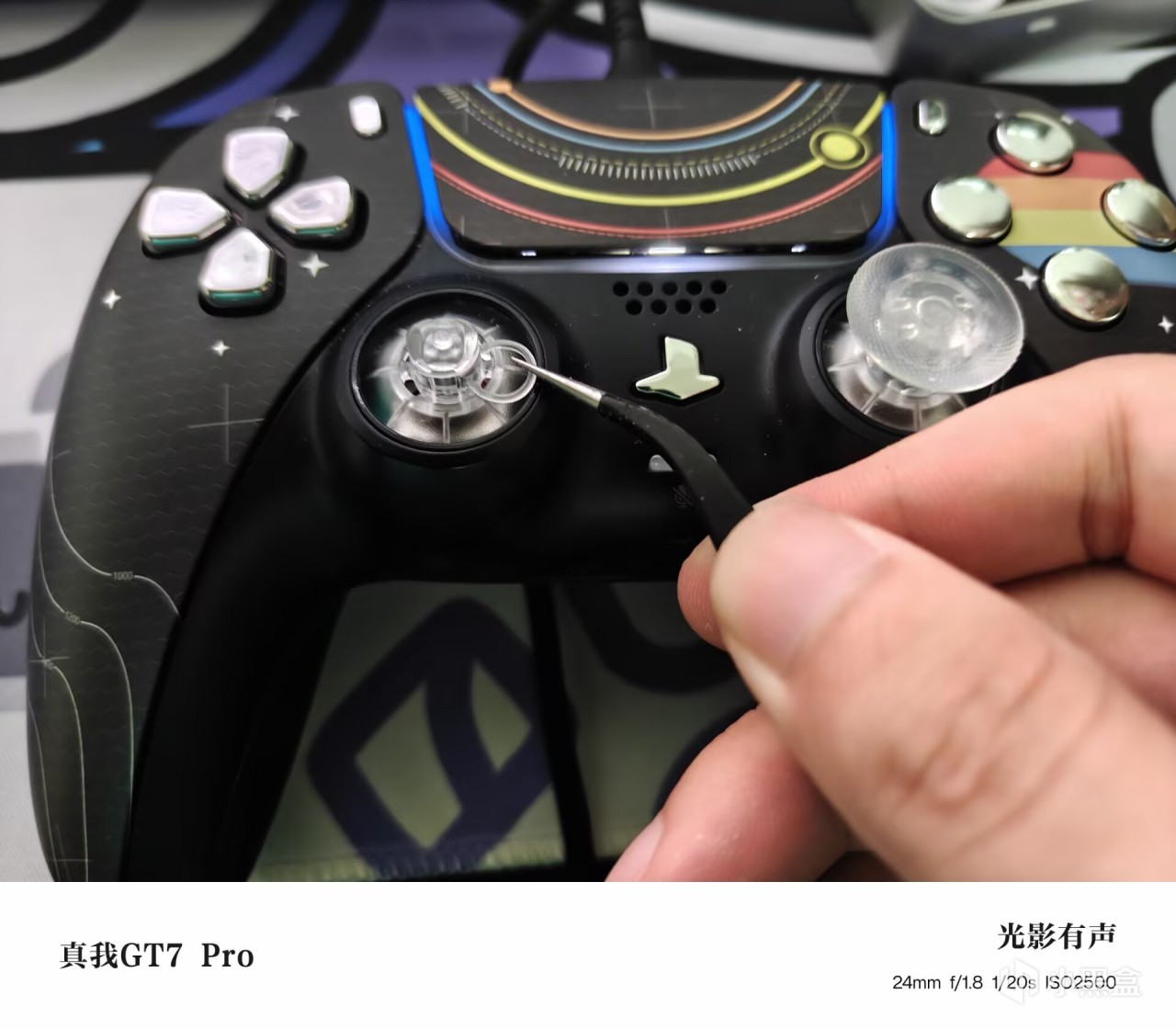

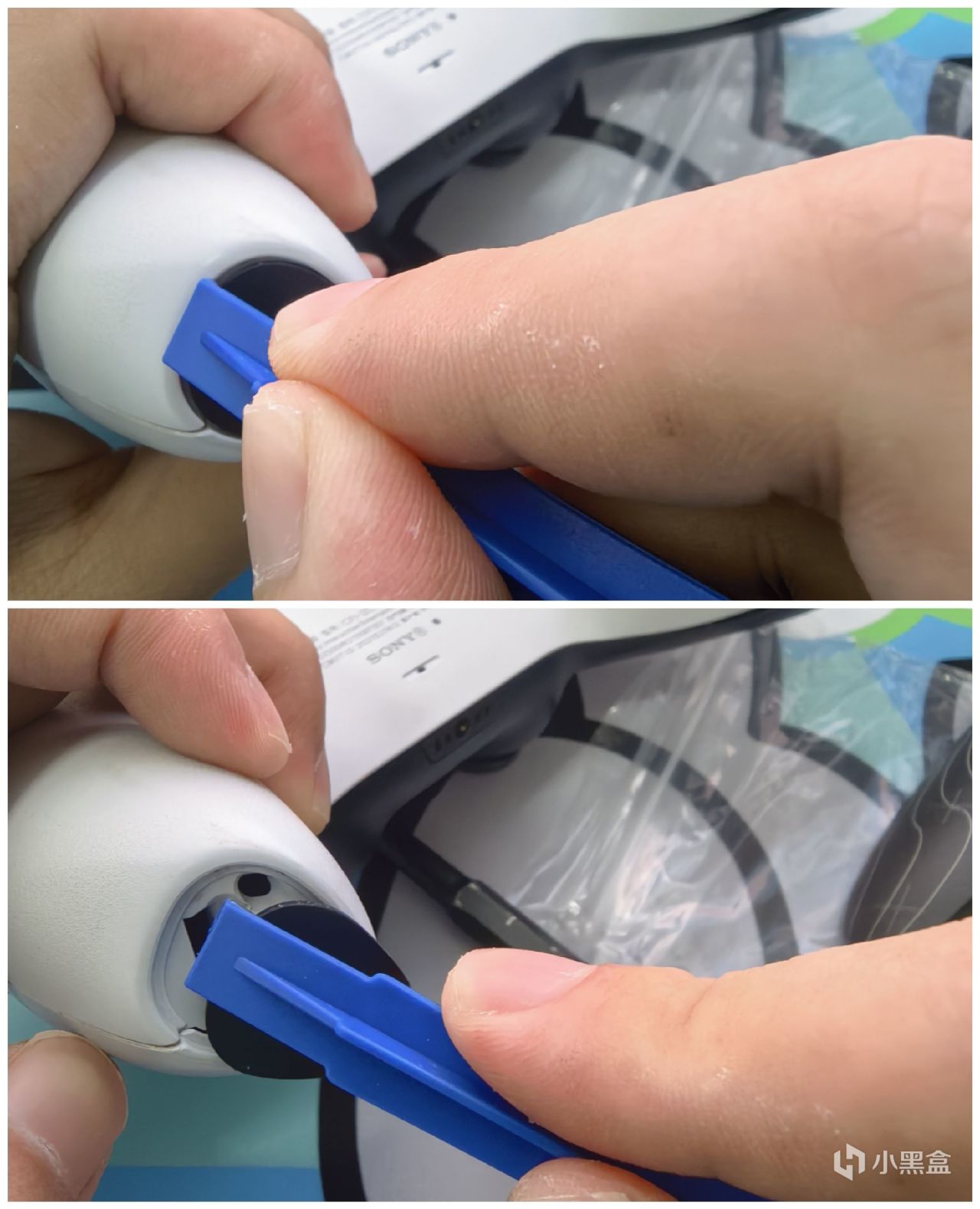

蘑菇头就要注意下了,底座直接是卡不住的,需要把这个小圆环卡到底座的槽位上才能固定住替换的蘑菇头
装回前面板
装之前记得安装上分享与选项键,前面板朝下放置按键掉出来,并且要注意麦克风与触摸板排线要穿过对于的孔位,扣上后拧紧两侧螺丝并且安装上摇杆耐磨环。
安装背键与双切扳机

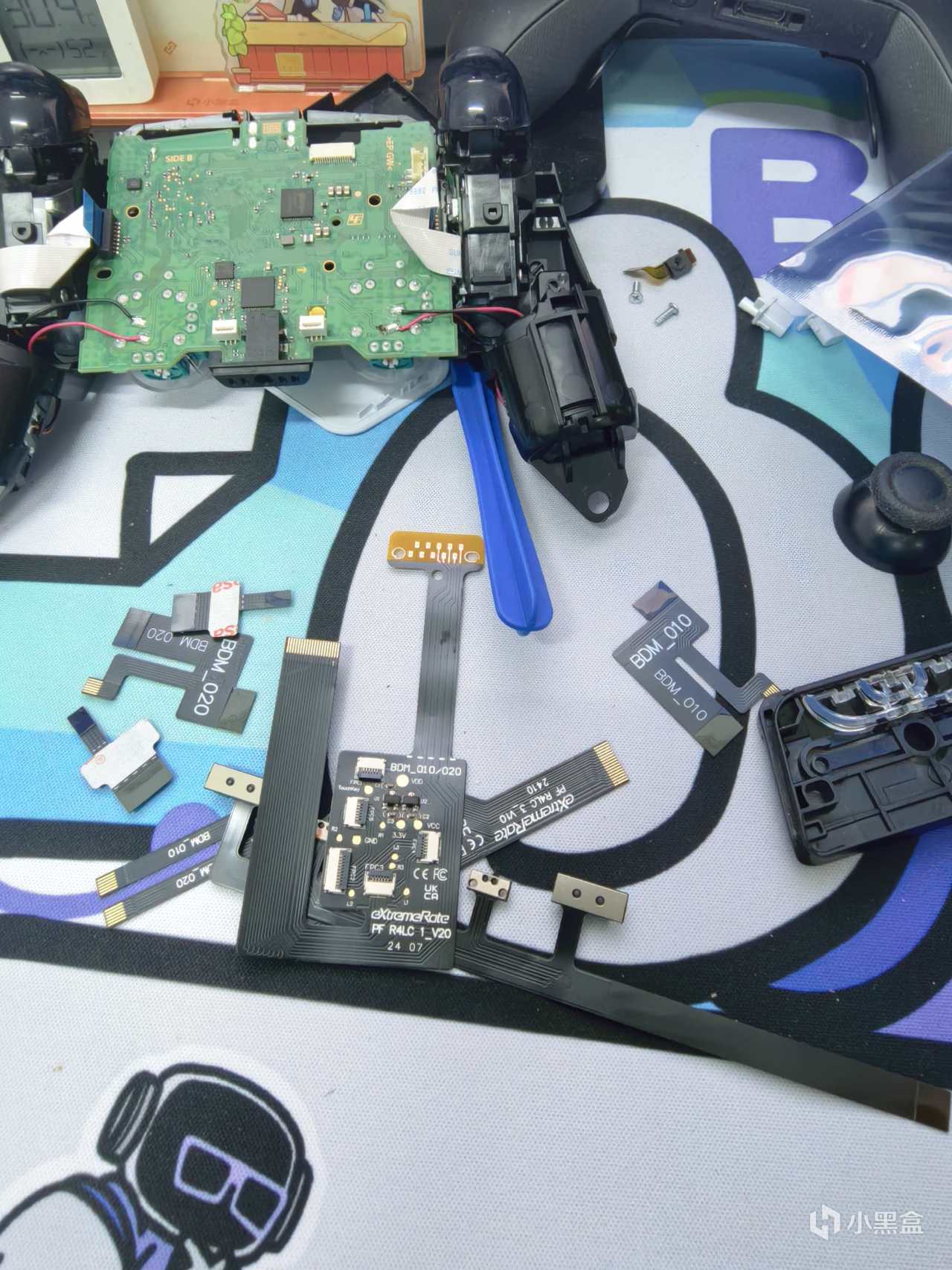

终于到了重点,安装背键与双切扳机,首先不要着急安装,不管是010/020版还是030/04/050版都附送了好几种的排线,先从所有排线中找出自己型号的排线,剩下的排线可以留下备用(其实也不会再用了)。

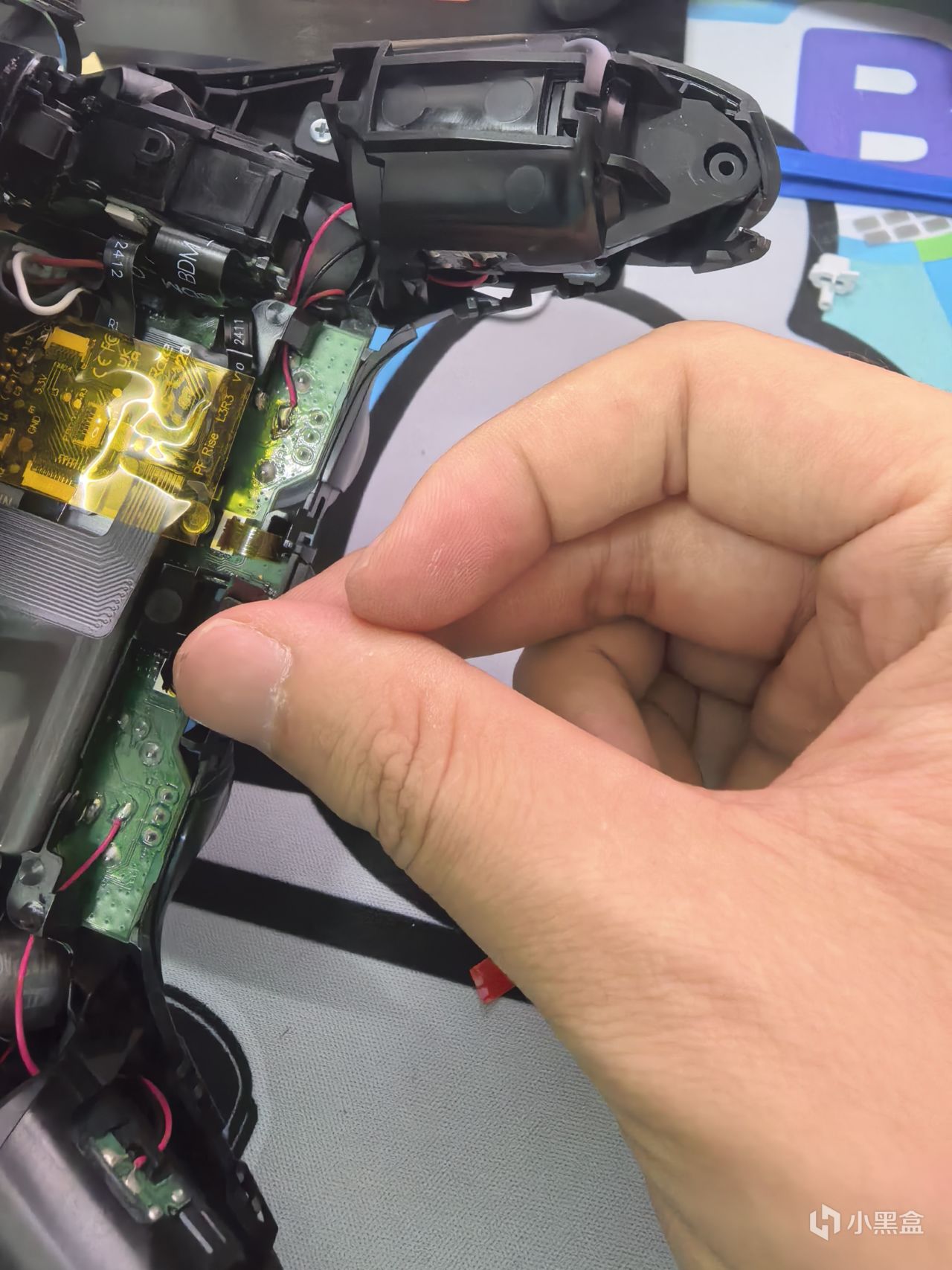

把左右两侧的扳机排线拔掉

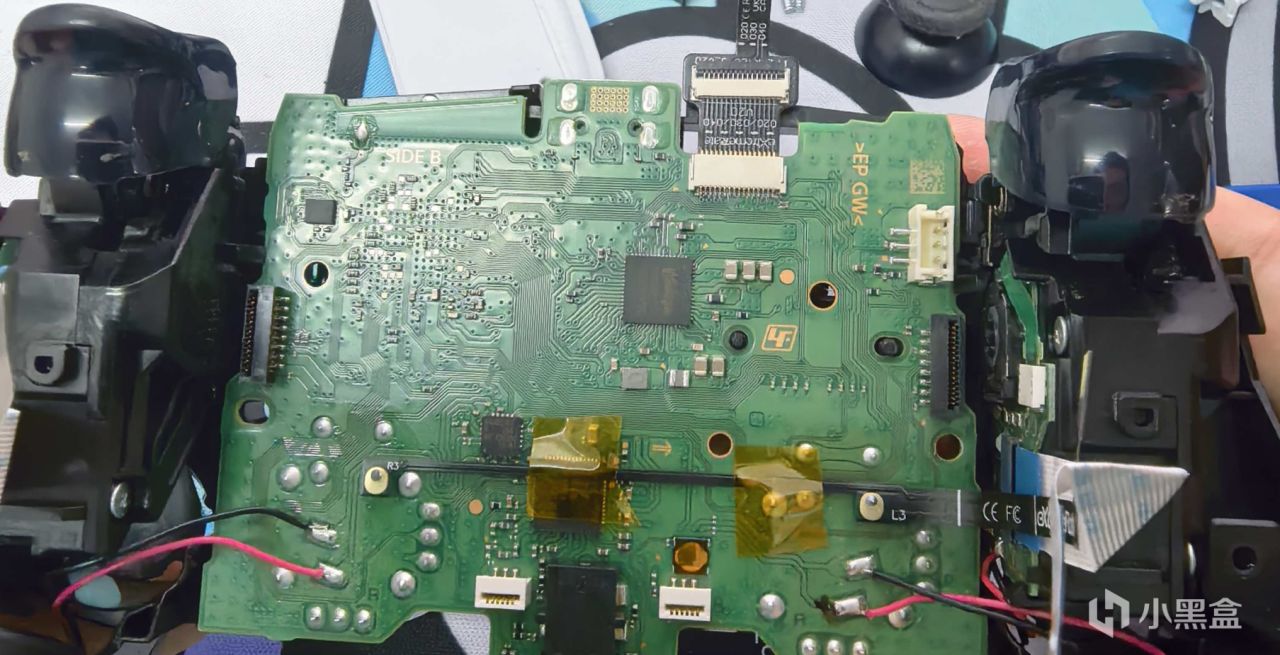

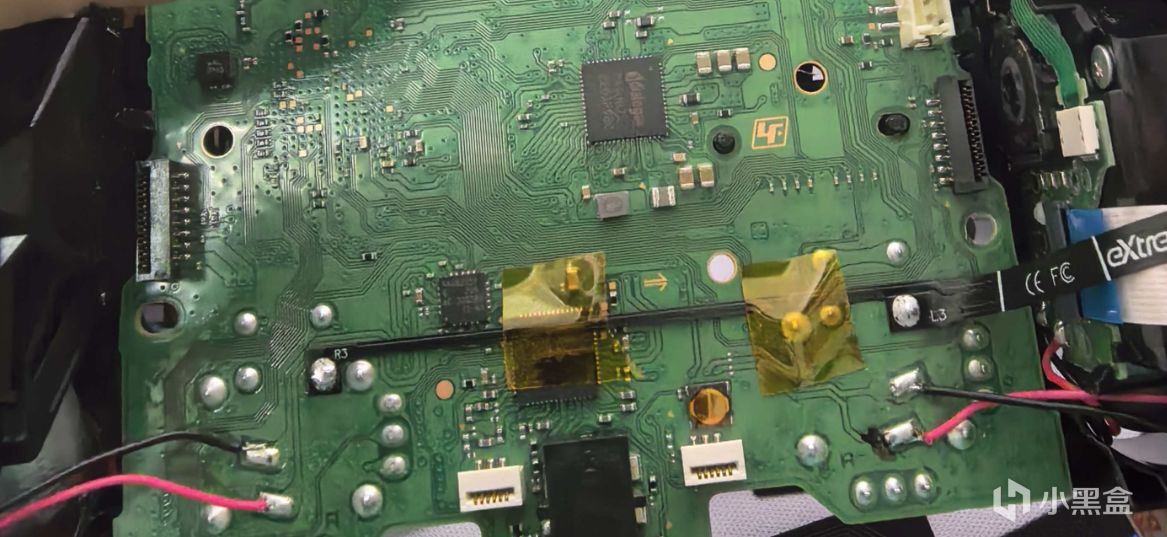

焊接后的效果
PS:这一步需要焊接,当然不焊接背键也可以正常用,这个排线的功能是映射R3、L3与可以让微动扳机不触发自适应扳机,如果你不会焊接没有工具可以跳过这一步,除了不能映射摇杆下压外没有什么区别,微动扳机也可以用,只是游戏触发自适应扳机时可能有一点点阻力。
焊接前注意把排线对准焊点后用胶带粘上固定一下,这个焊接相当相当简单,只需要烙铁融化一坨锡糊上去就好。

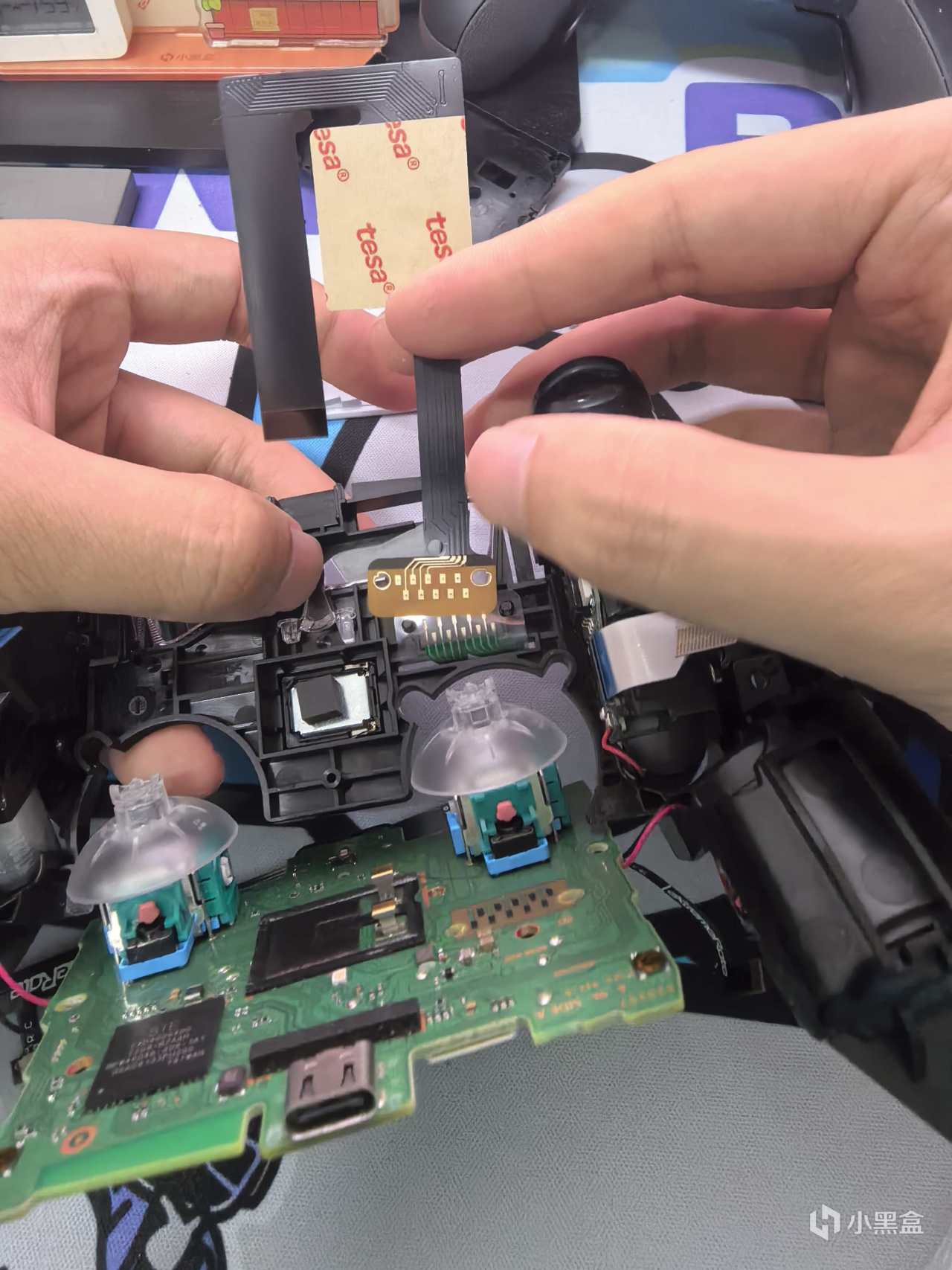

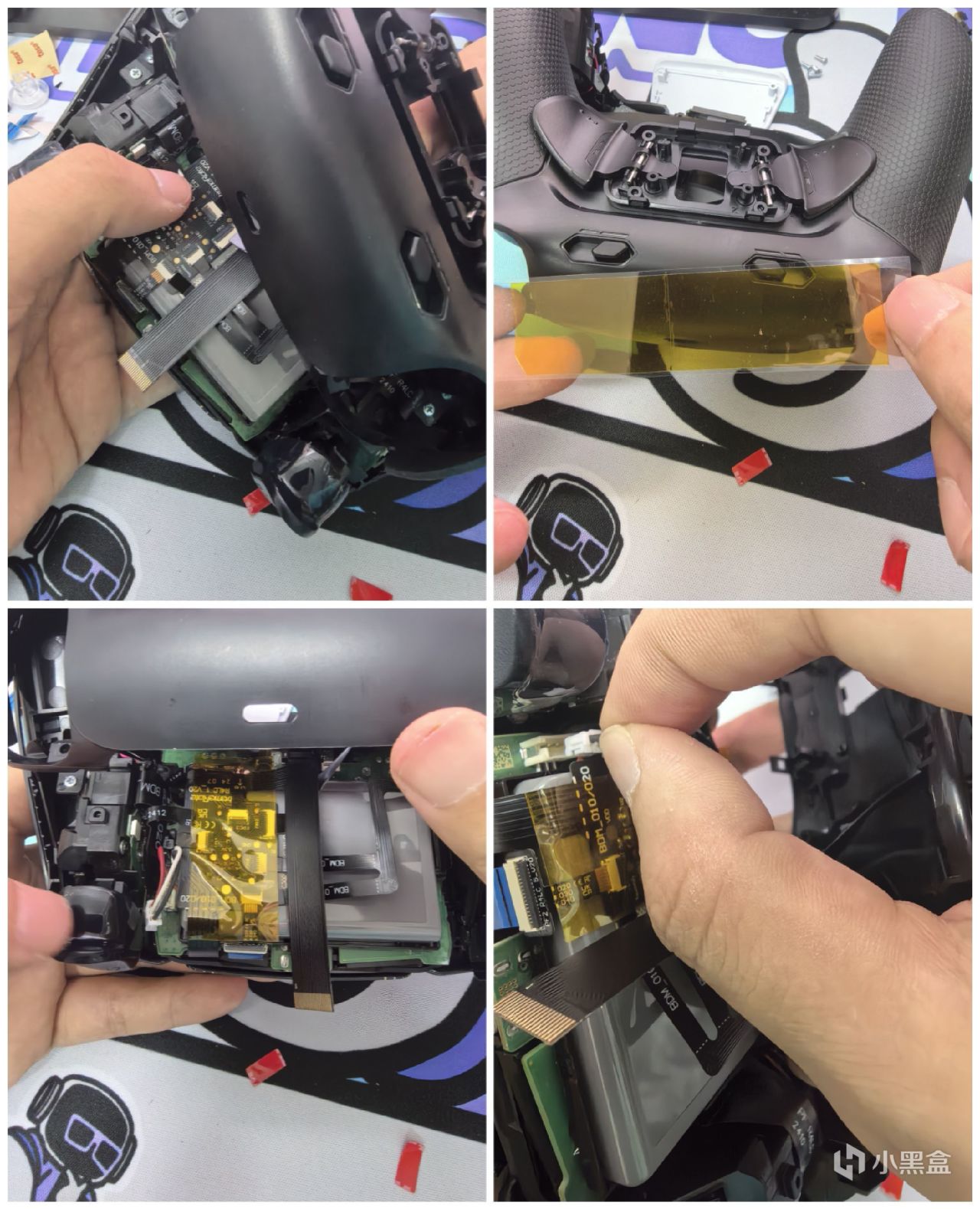

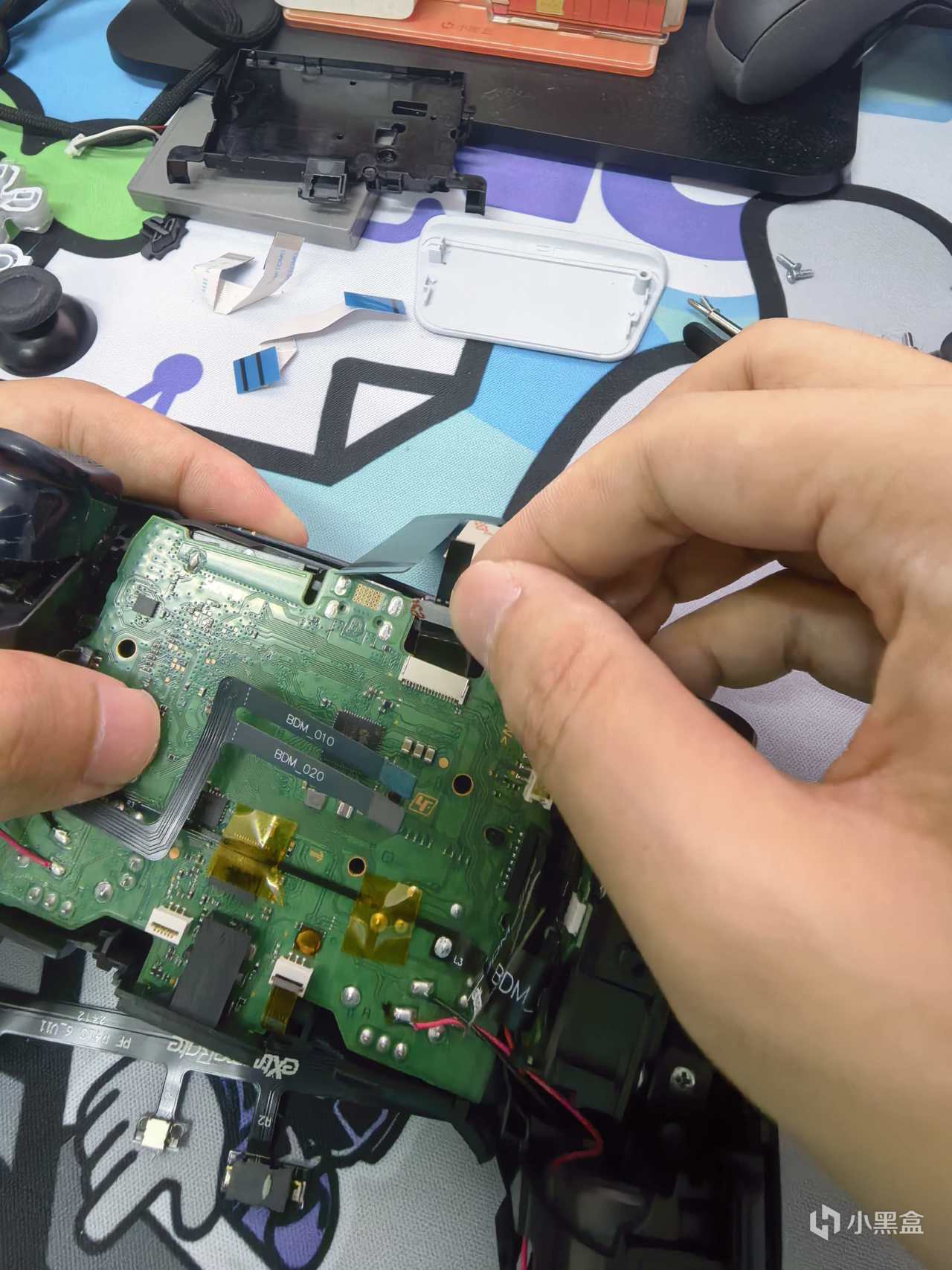

安装背键的主板排线,把手柄主板从上往下打开,注意不要弄断马达排线,按照图中的方向放置主板排线,孔位记得对准。

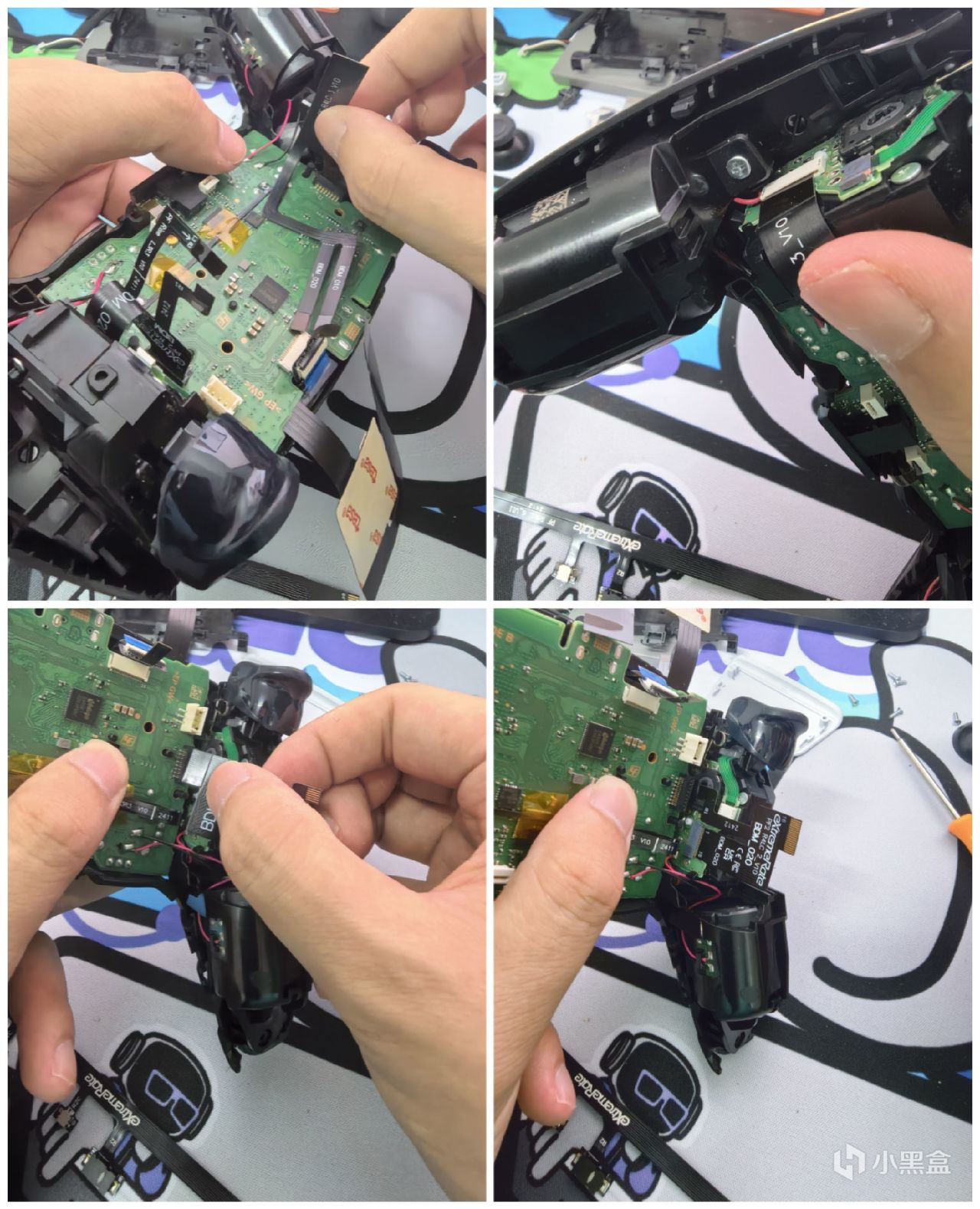

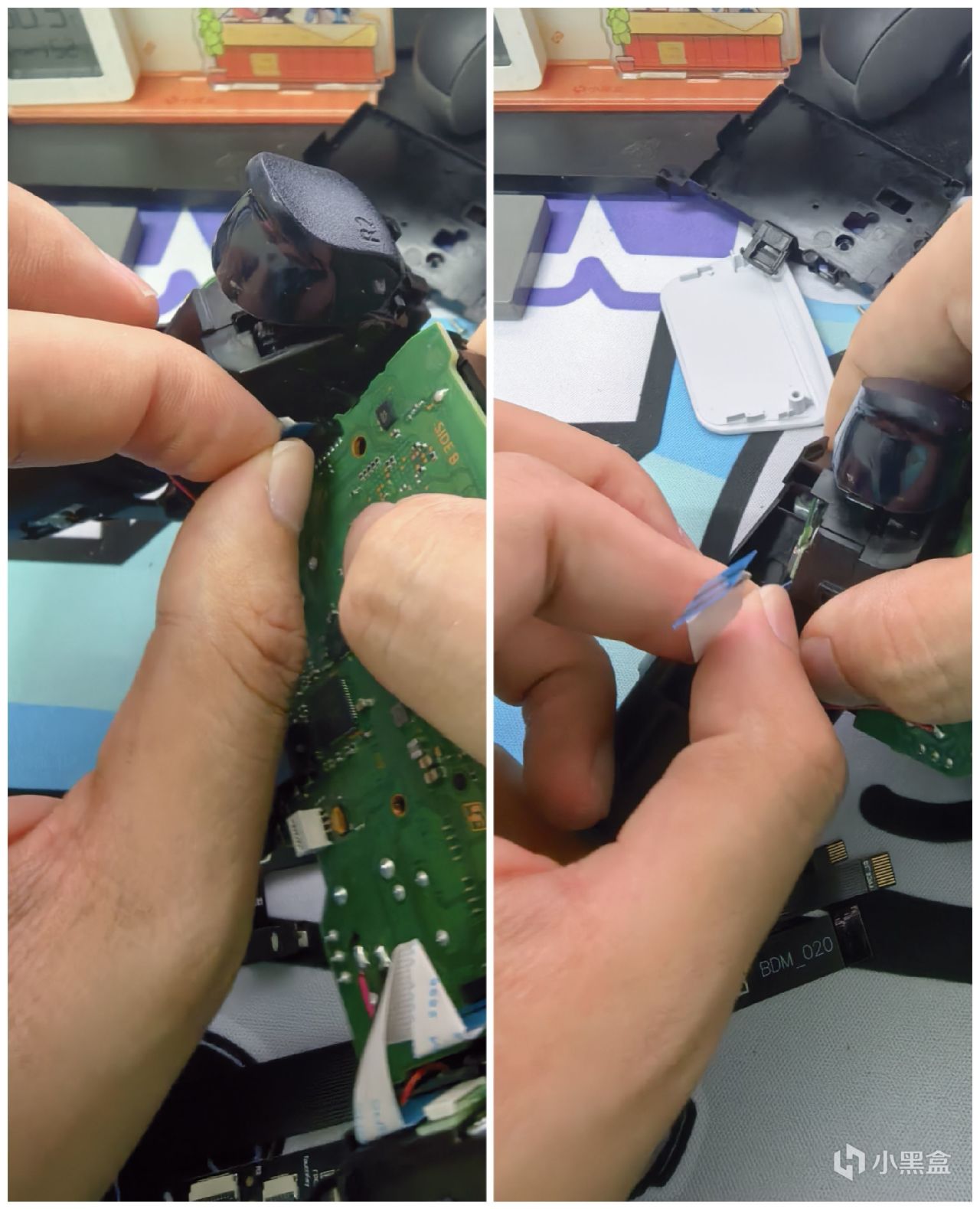

主板扣回后接着安装扳机排线,记得同时主板与扳机上的接口都要插,长的排线为右扳机排线,短的为左侧排线。
最后把触摸板的映射排线插上背键的排线就算是完工了。

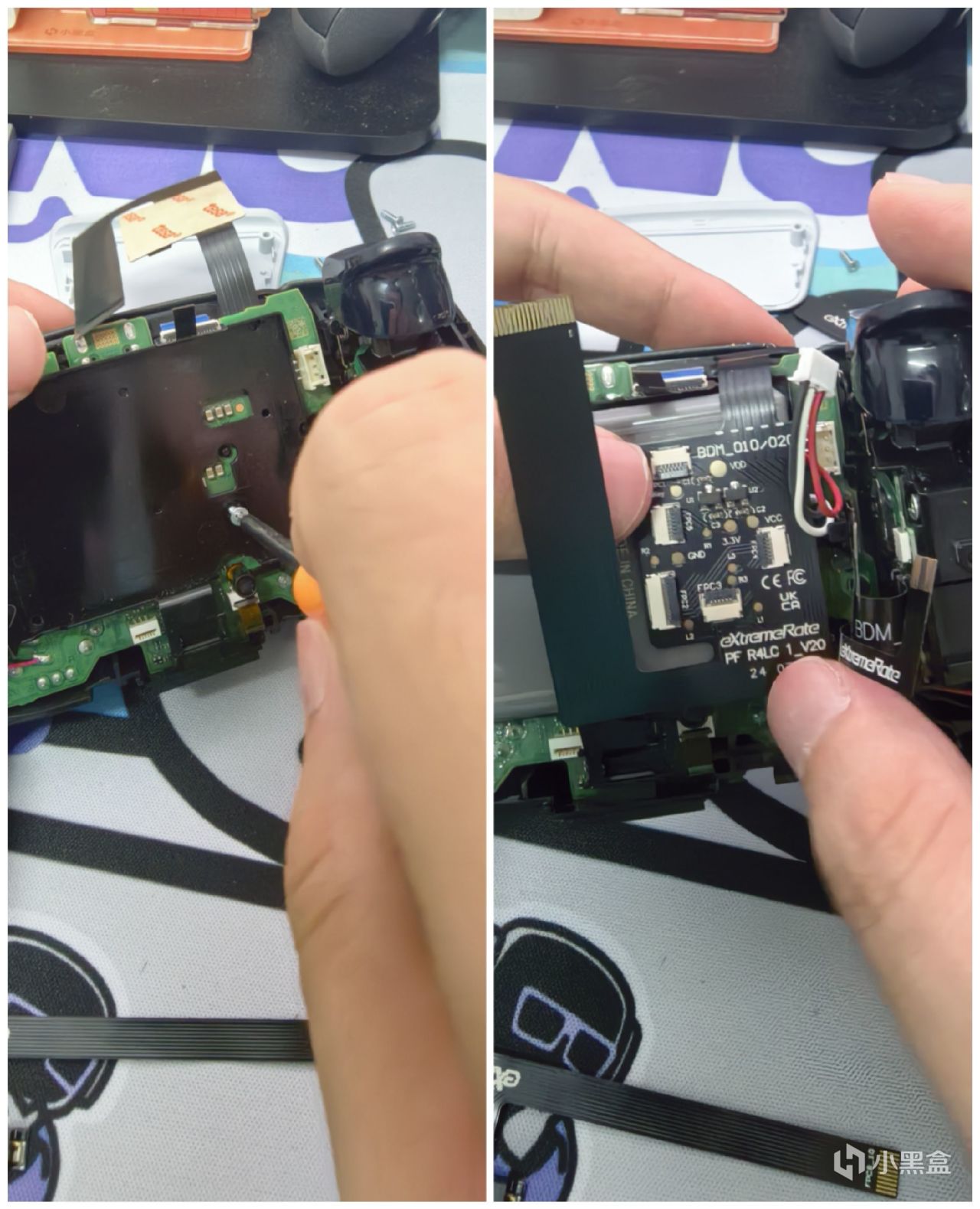

装上电池盖板注意不要让盖板压住各个排线,拧上螺丝后放上电池,但是先不要把电池排线插上。揭开背键主板后的双面胶贴到电池上。
如图挨个插好排线,左下角的为双切微动排线,暂时不用管。
把背部麦克风排线插上并扣到电池座上
微动背后不带双面胶,在包装内可以找到红色的3m双面胶粘上,小的限位器感应背后是自带双面胶的,撕下来就行

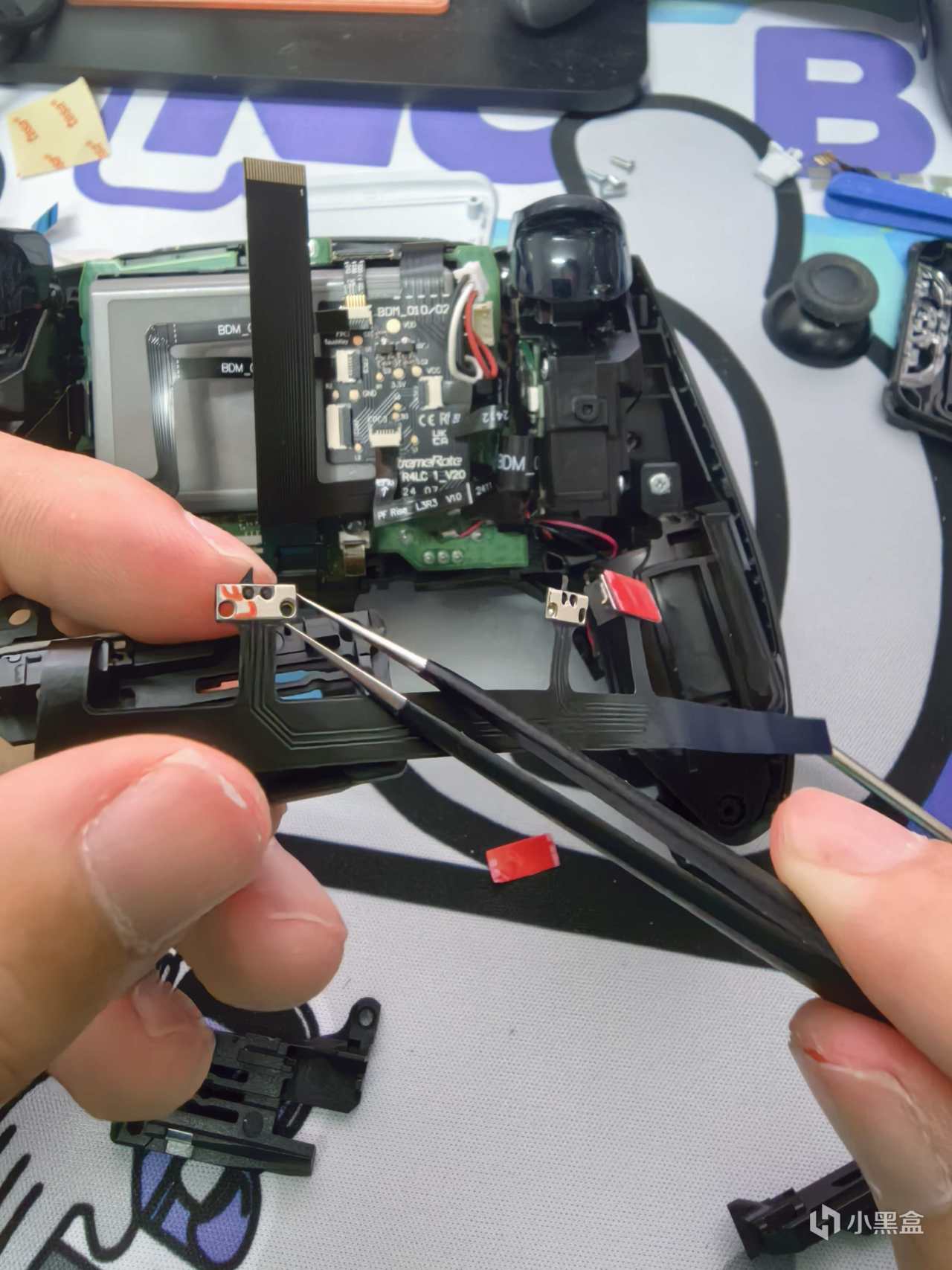

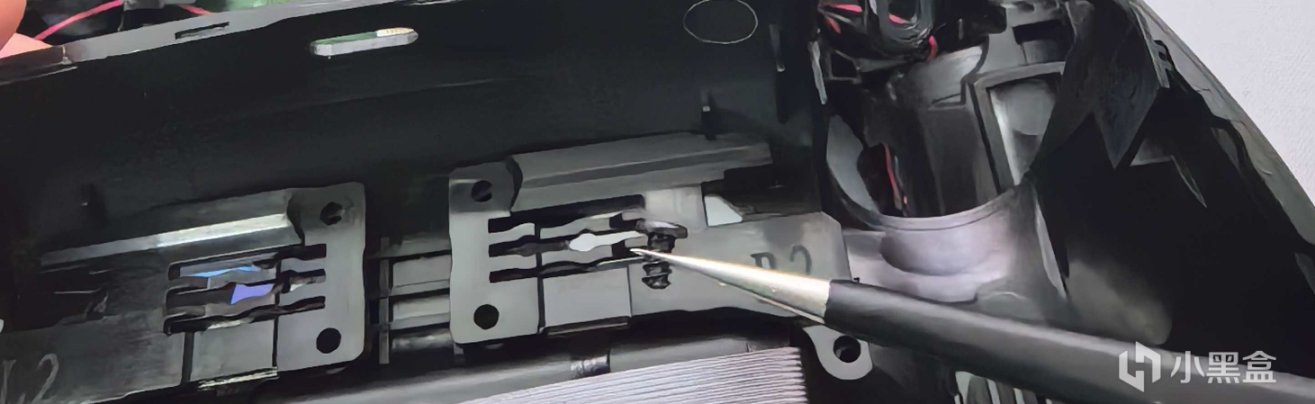

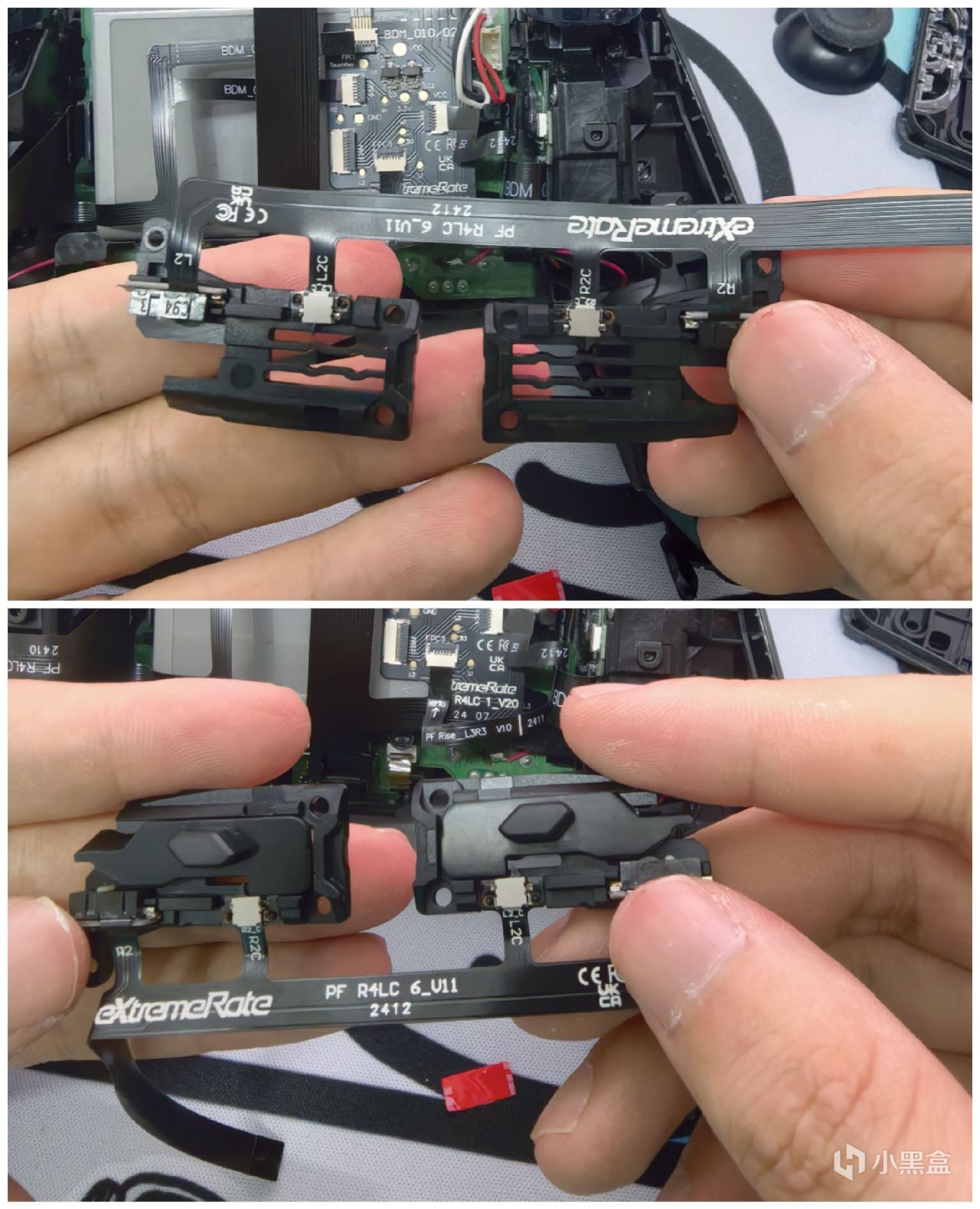

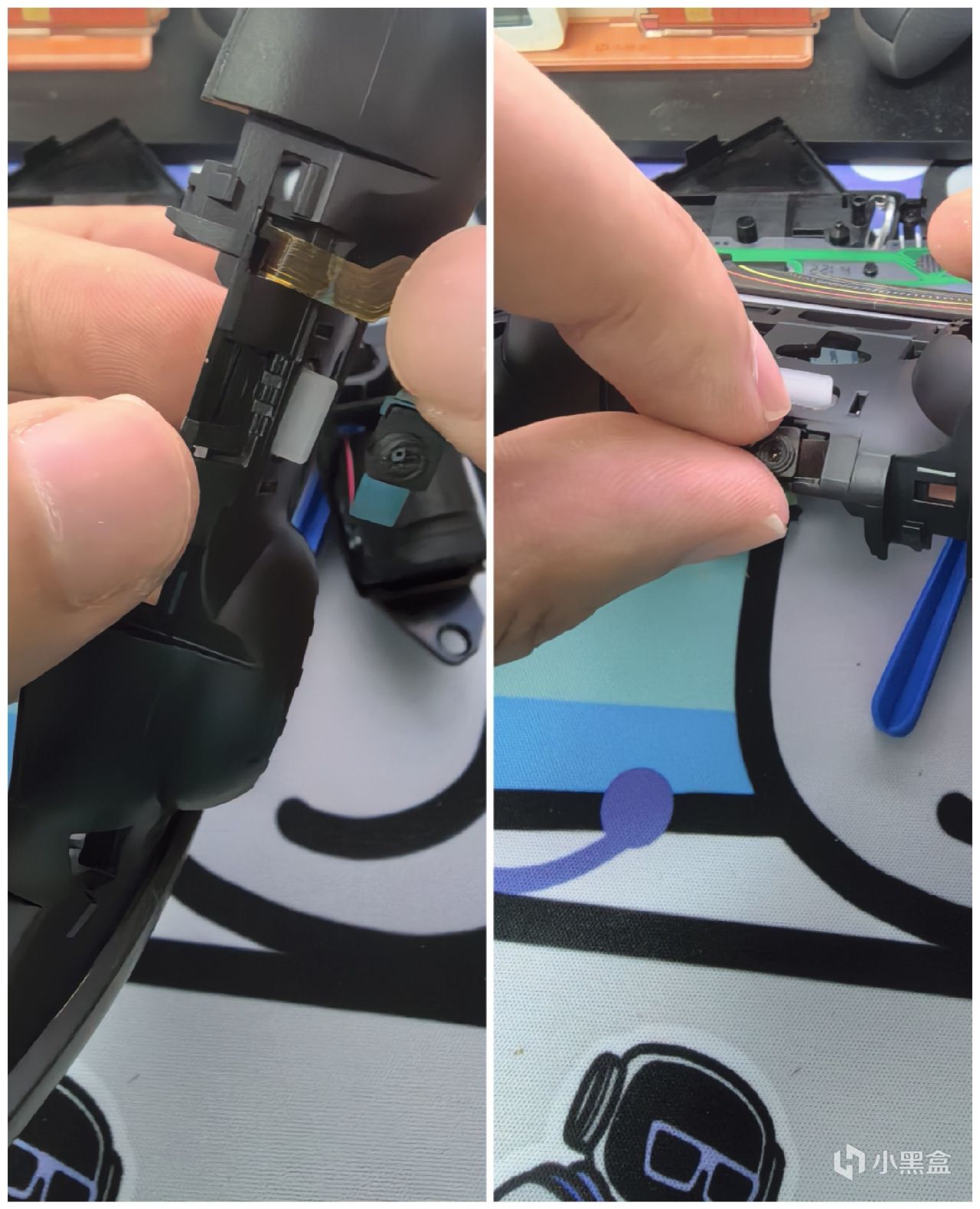

安装双切微动扳机,按键背面粘贴上微动排线,,要点是微动按键需要向下弯折九十度粘贴,不是平行的。
将装好的双切扳机扣到背壳上,上方有卡扣可以卡住,然后使用附送的最小号的螺丝进行固定。

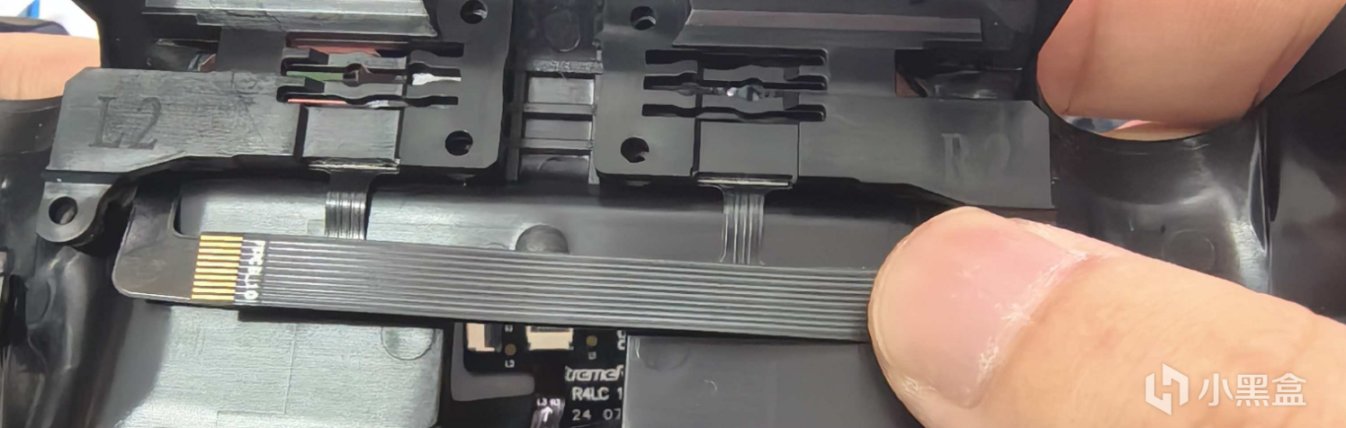

安装好后把排线如图折一下,放心折,这个排线很结实

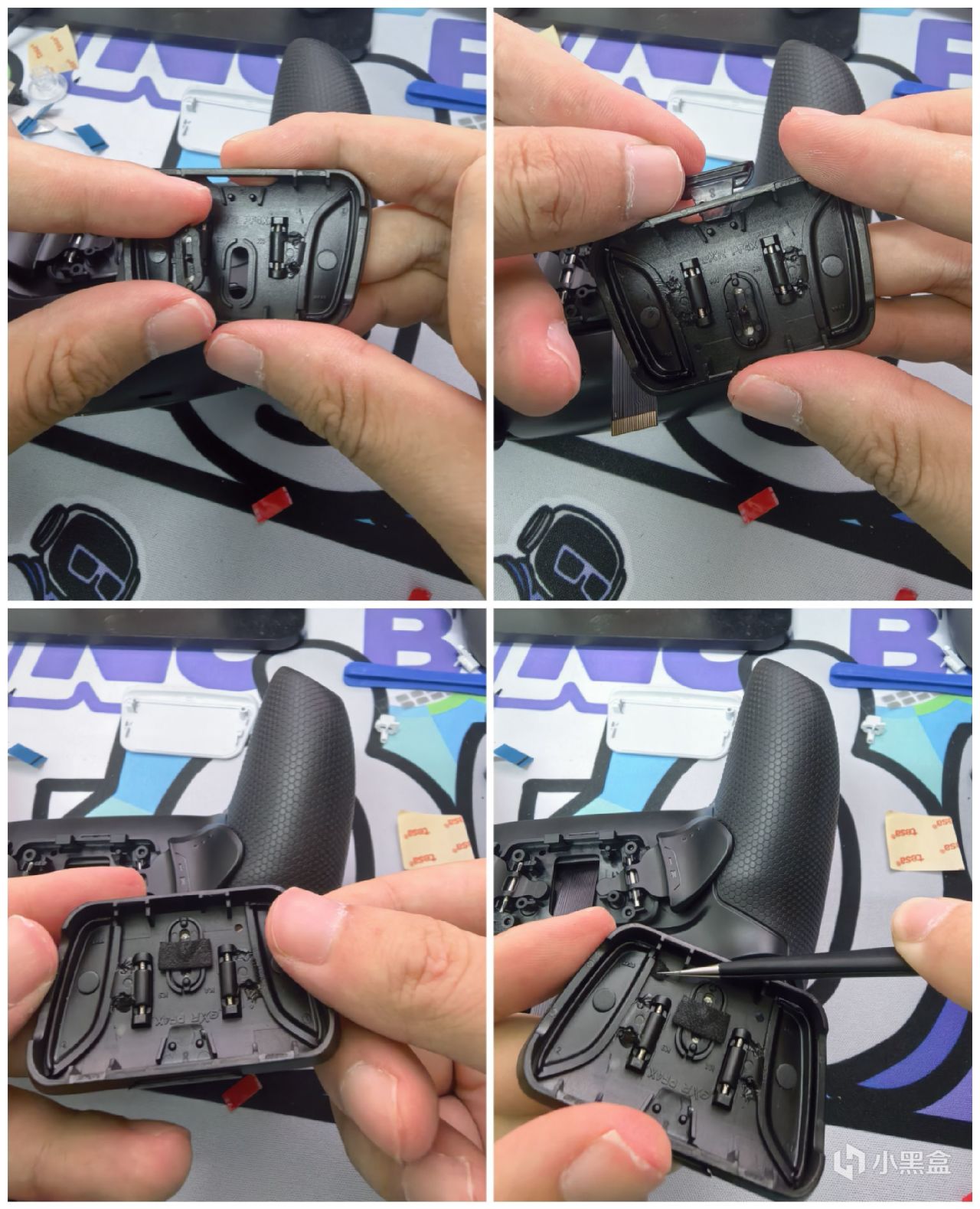

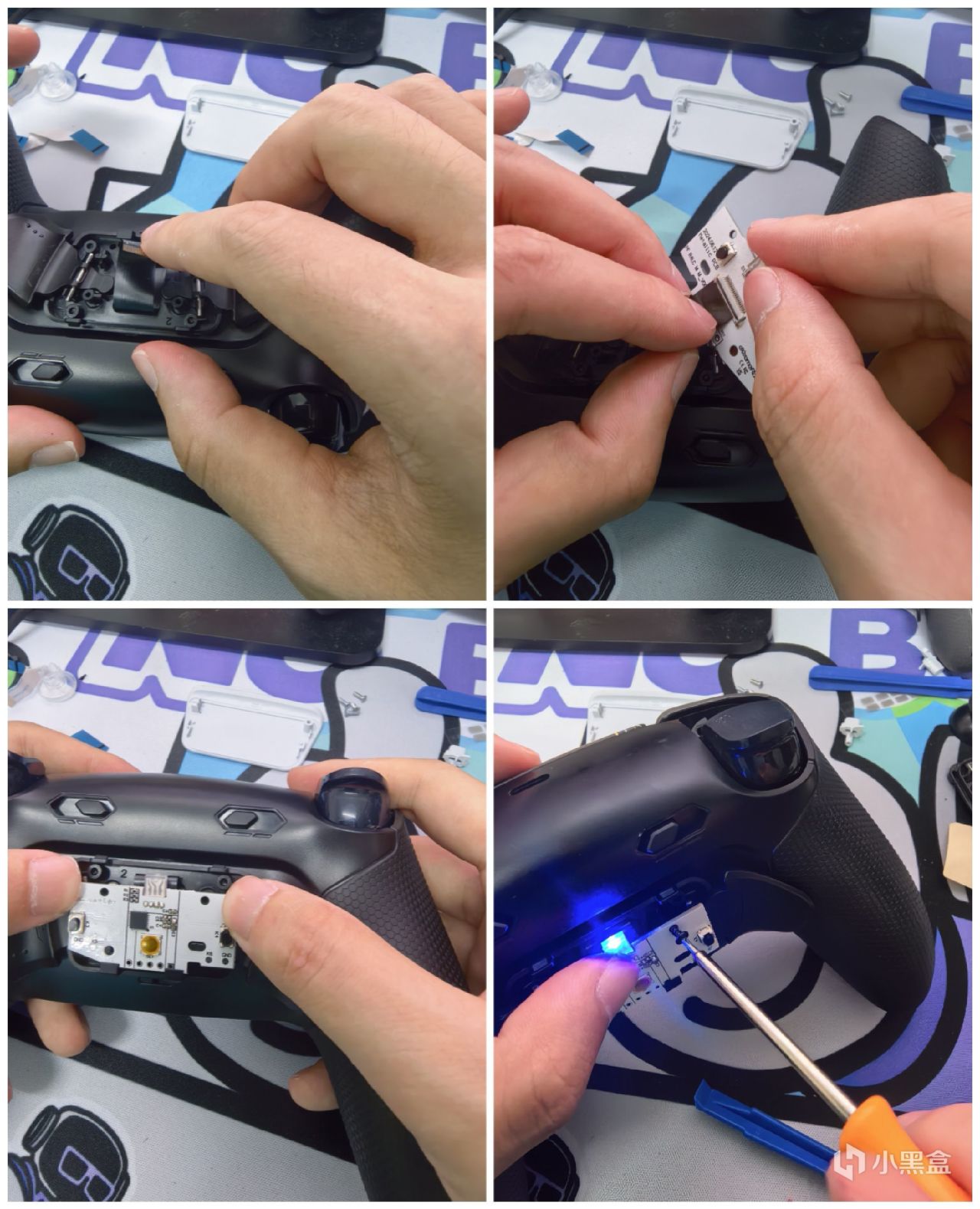

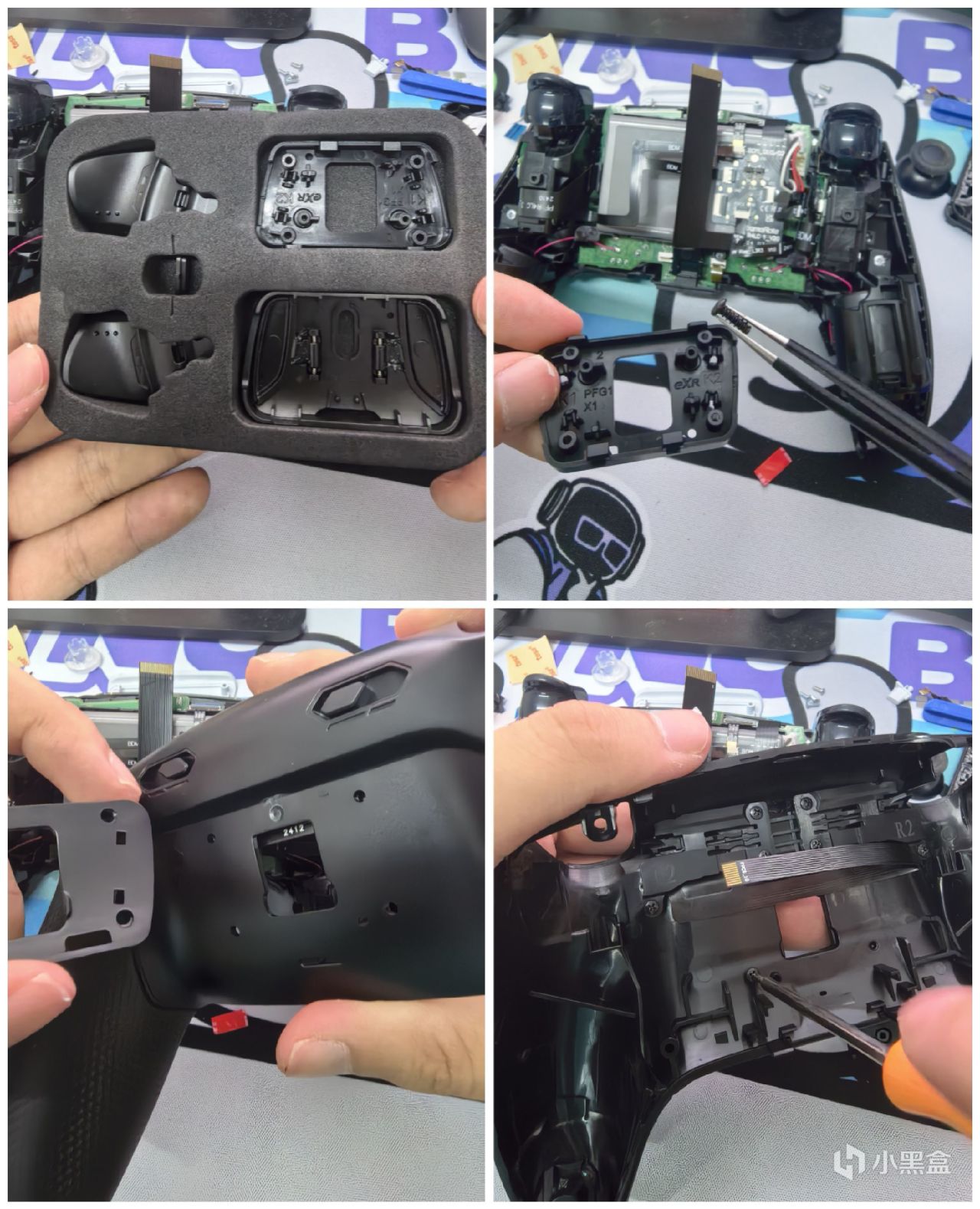

马上就到了最后一步,掏出背键模块,先把代螺丝孔的那一边安装到后壳上,这里要用如图的中号螺丝。

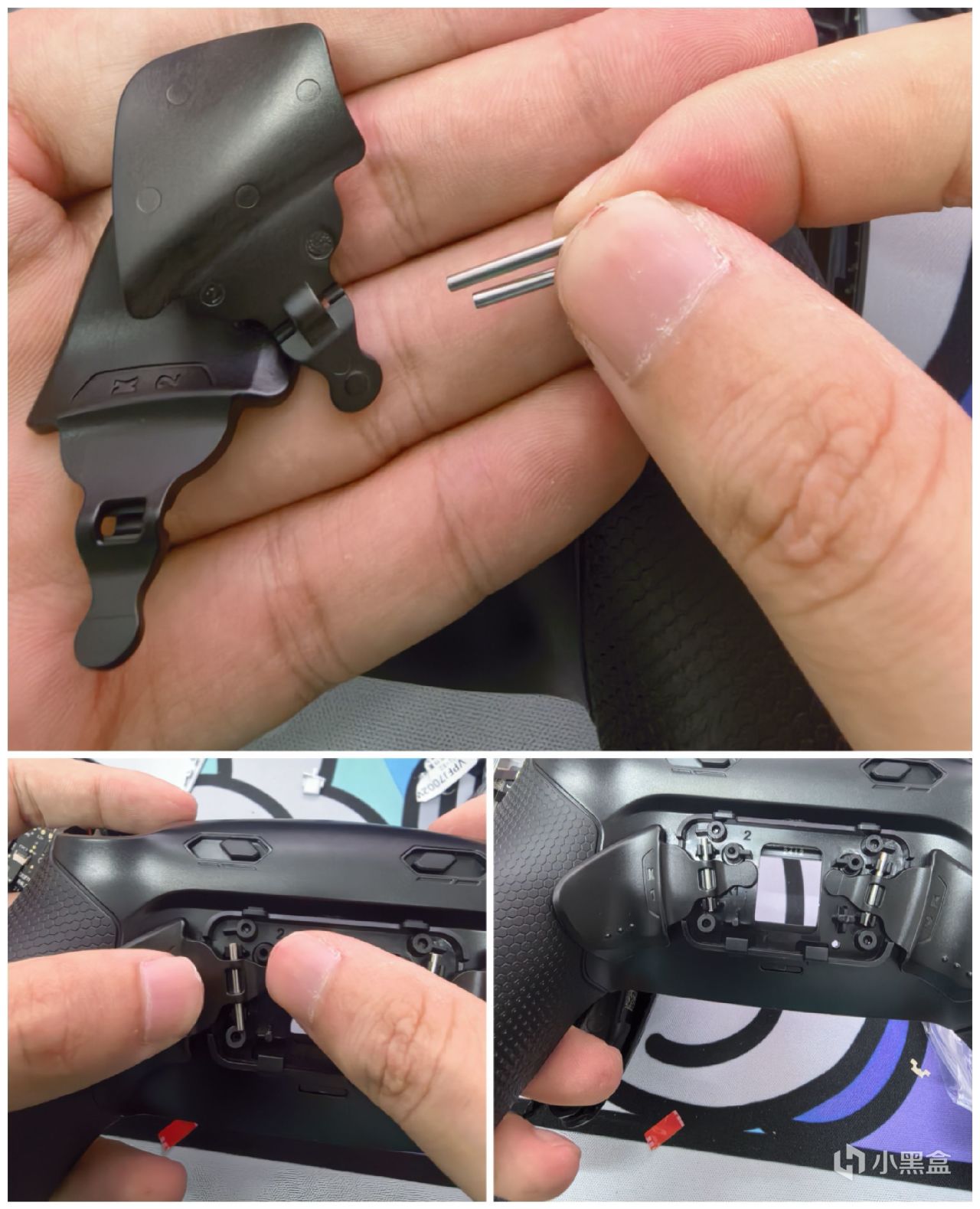

从包装中拿出K1、K2背键扣到外壳上,建议再这上面贴点泡棉,不然装好后虚位会很大。

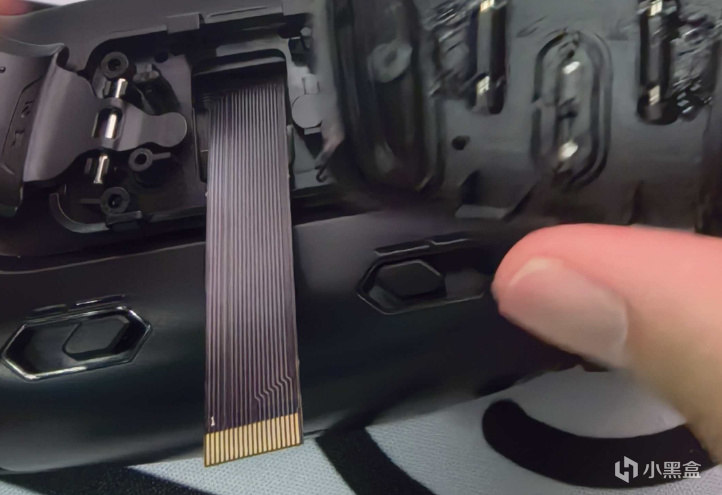

记得把主板排线露出来接背键
最后将主板留的最后一个位置与双切扳机排线链接,然后用绝缘胶带把主板粘住保护一下,不要忘了把电池排线接上,然后就可以扣上后盖了。
把排线弯折一下,与背键主板链接,注意这里一定要用螺丝固定,千万不能省并且要拧紧,不然会导致按k1误触k3。
背键外壳装上设置键与指示灯透光罩,在设置键与k2k3按键都贴上适量泡棉(根据自己的调整),防止虚位过大。
在扣上背键外壳与手柄螺丝之前建议先测试一下背键与双切扳机功能是否正常,不然出问题后面拆拆装装就有得难受了。
结束!

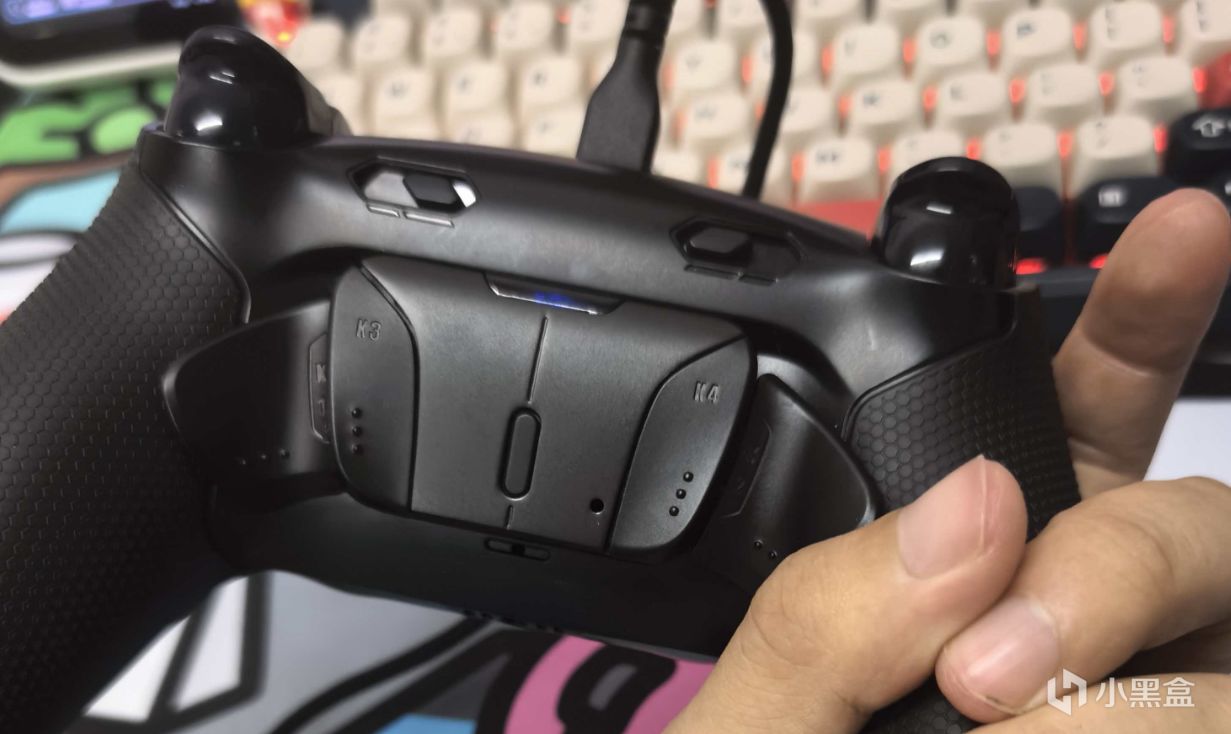

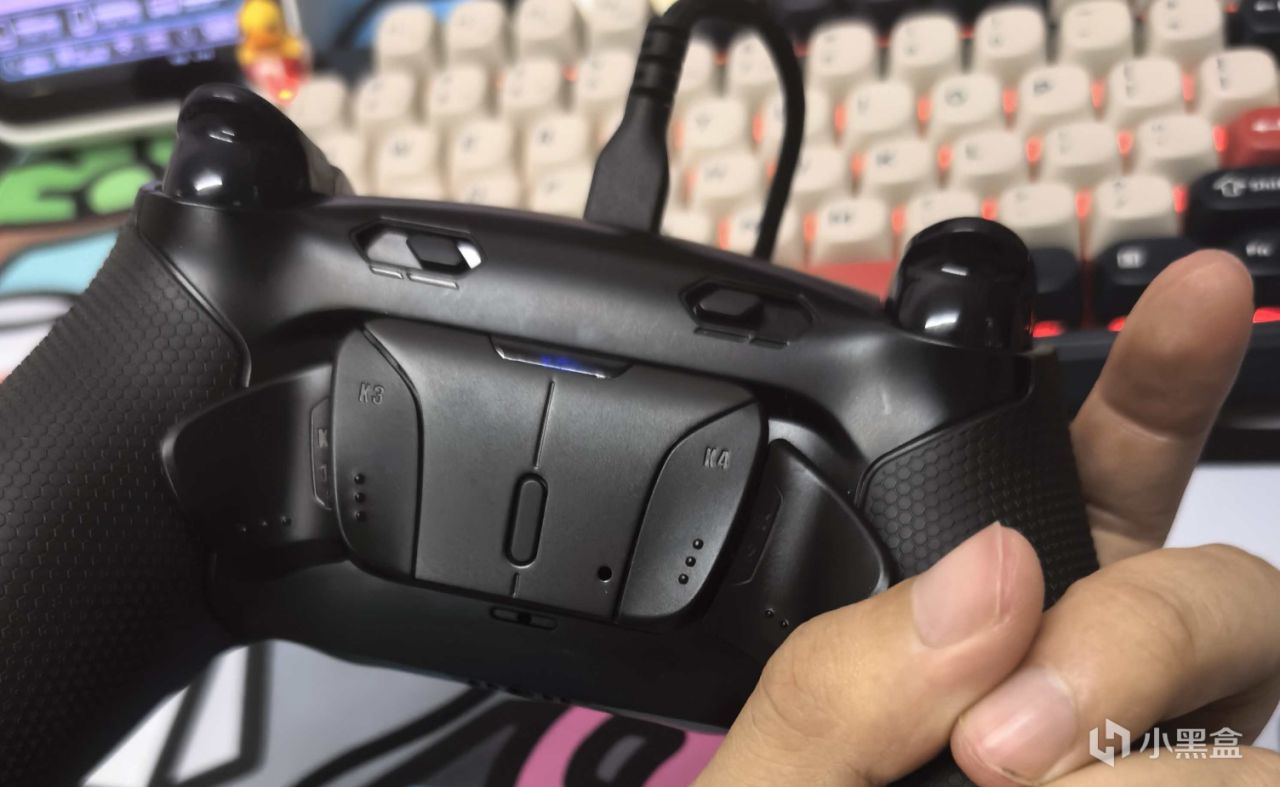

装上背键外壳的成品如图,还是挺帅的,手柄螺丝、装饰条与R1L1的装回我就省略了,根据拆的时候来就好。
到这里你就拥有了一个双切微动扳机+四背键+可替换摇杆(还和dse的通用)的自制PS精英手柄,这不比dse性价比要高吗,并且还比dse多两个背键和双切微动扳机的功能,玩fps这个微动扳机手感比单纯的限位要舒服很多。
