这块主板有点“小妖”！华擎B850M-X WIFI主板 拆解测试

省流助手：京东839。

一、前言

对于AMD用户来说，选择主板和内存都是一件简单的事情，前者看好版型和接口就行，简单设置下PBO，大概性能水平都能发挥的不错；后者选择一个6000MHz频率的内存，看好马甲和RGB灯效就行，不用多在意什么颗粒、超频潜力的。

但有一些“小可爱们”就喜欢追求极限，喜欢去追求极致的性价比。蘑菇有一个朋友，就是这种人，真正的骑个自行车去酒吧，该省省该花花。

他想要装台主机玩游戏，最近9800X3D降价明显，他准备咬咬牙上一颗。但在选择搭配的主板时犯了难，我的想法是，搞块B850迫击炮、重炮手、小雕，随便选一块就行，但他有想法，直接入手了一块华擎的B850M-X主板，剩下的差价直接买套6000MHz的内存，美滋滋。

我本以为，华擎的这块B850M-X主板肯定也是和那些字母结尾的主板一个水平，搭配入门级的处理器应该也算可以，中端处理器都很难上去，满载烤鸡比降频。但华擎的“妖板”血统稳定发挥，这块B850M-X主板，可以实实在在的抗住9800X3D处理器满载运行不降频，有点离谱的。

二、华擎B850M-X WIFI主板 开箱

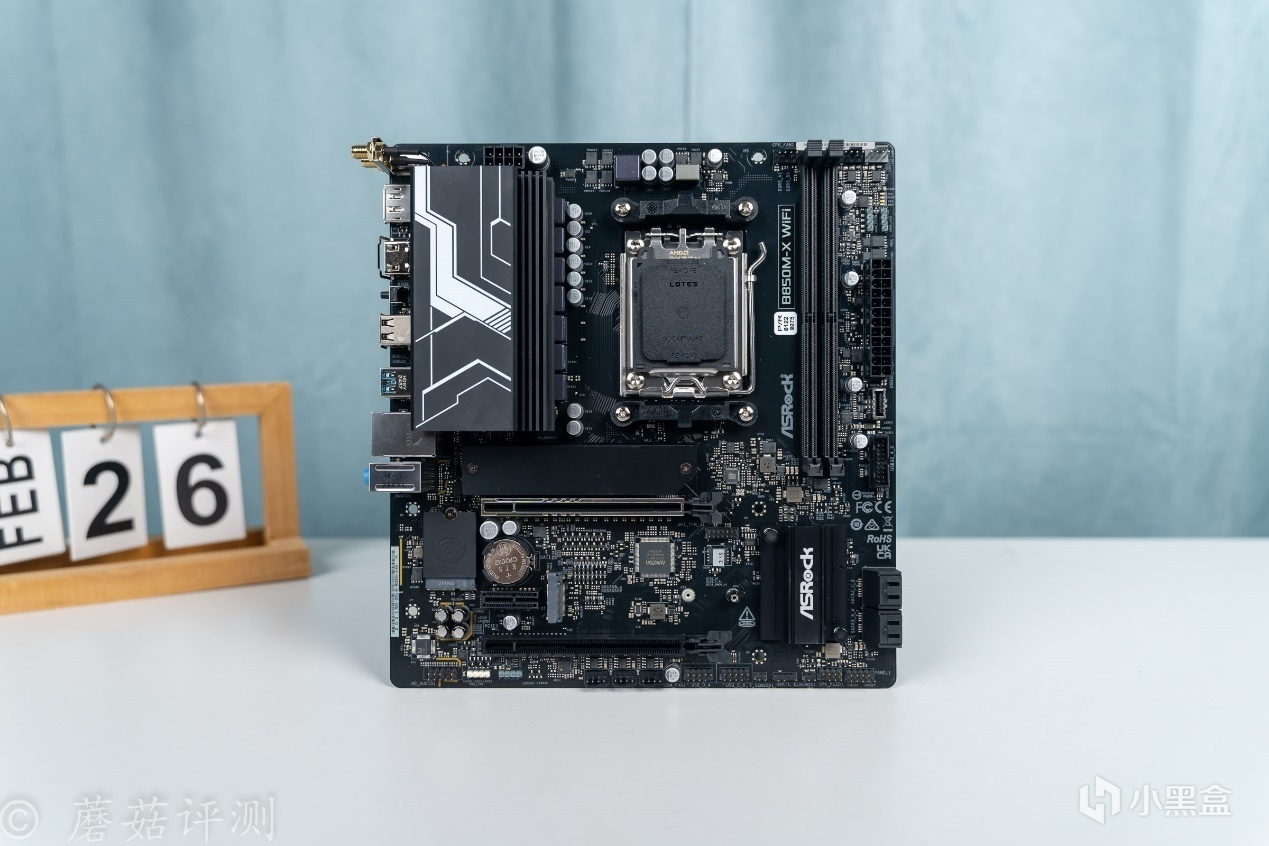

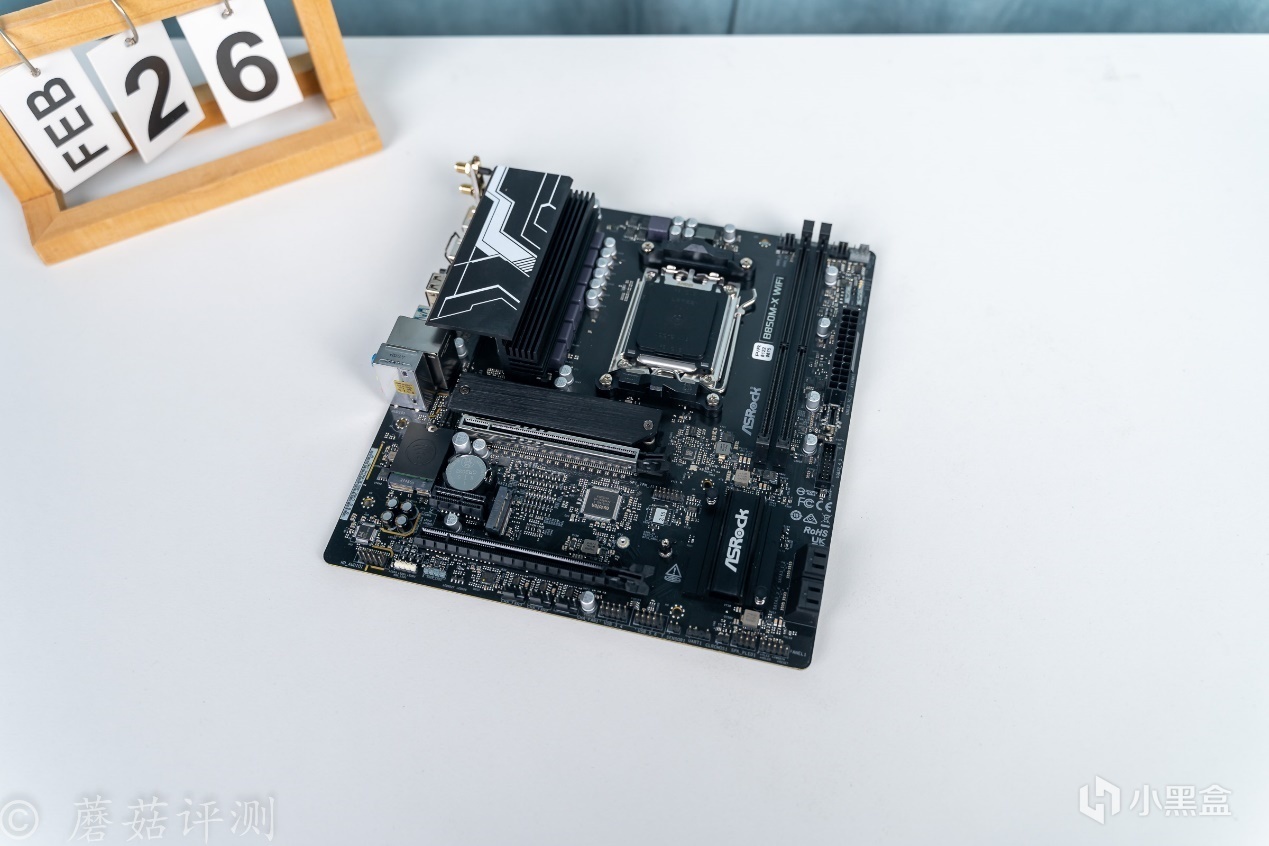

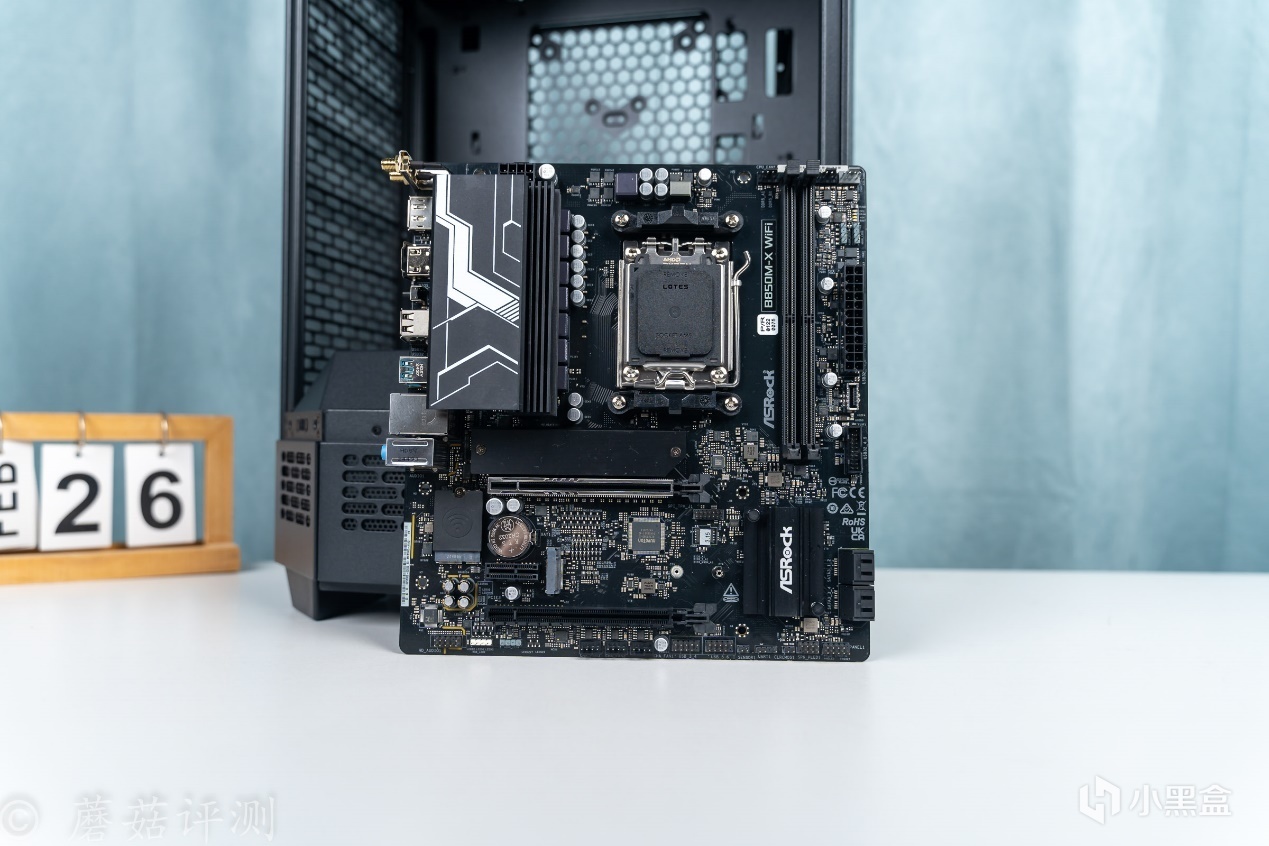

▼这块主板的外观确实符合这个价位，整体黑色的涂装，正面的金属覆盖件数量也比较少。

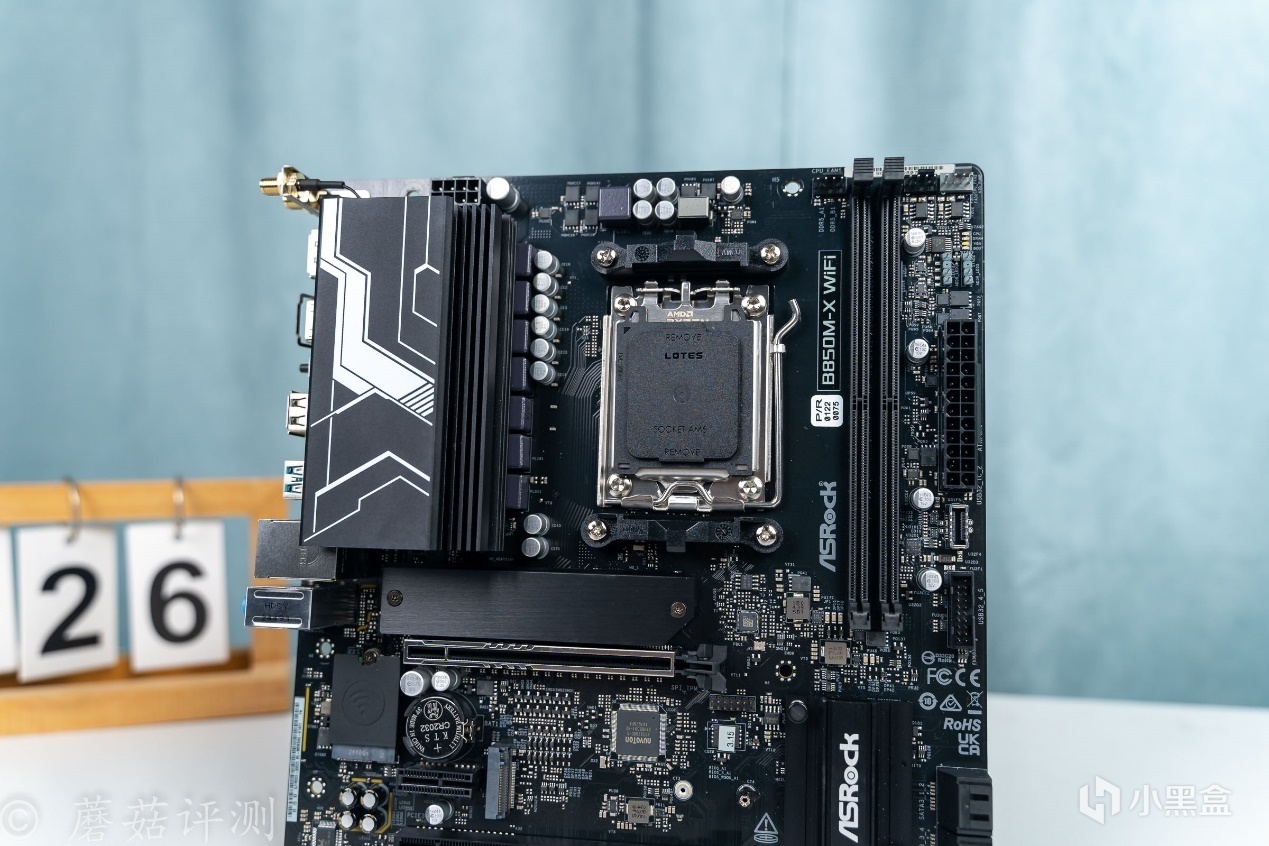

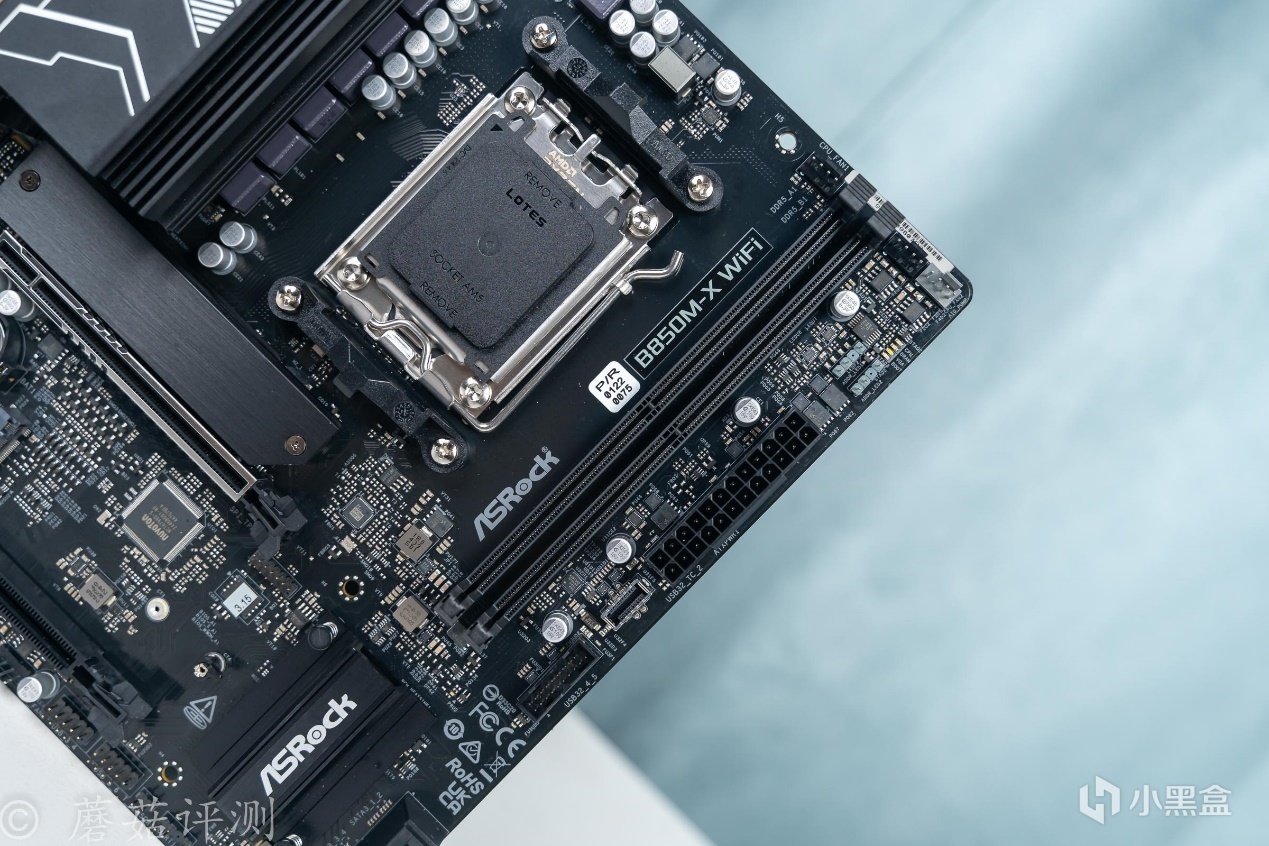

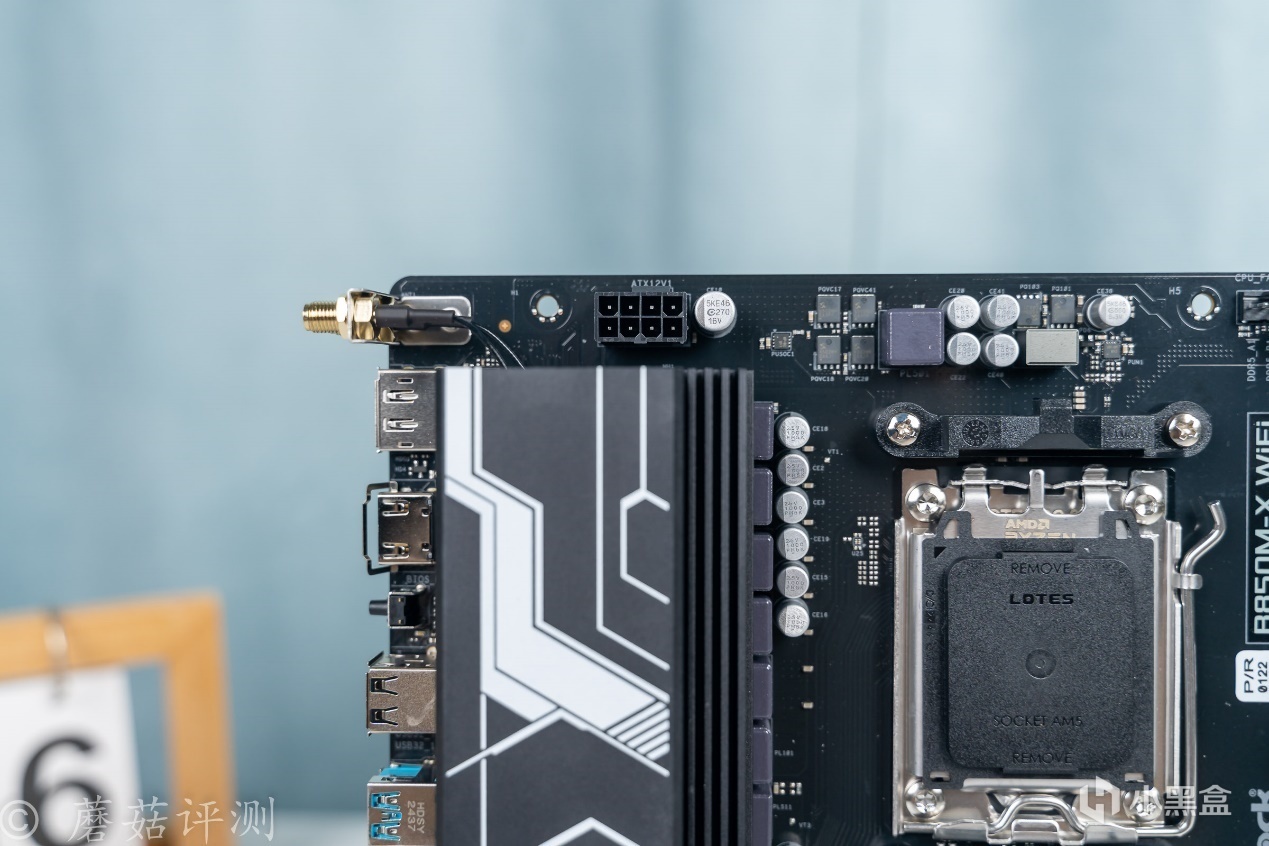

▼这块主板的处理器插座位置设计的不错，比较靠上。

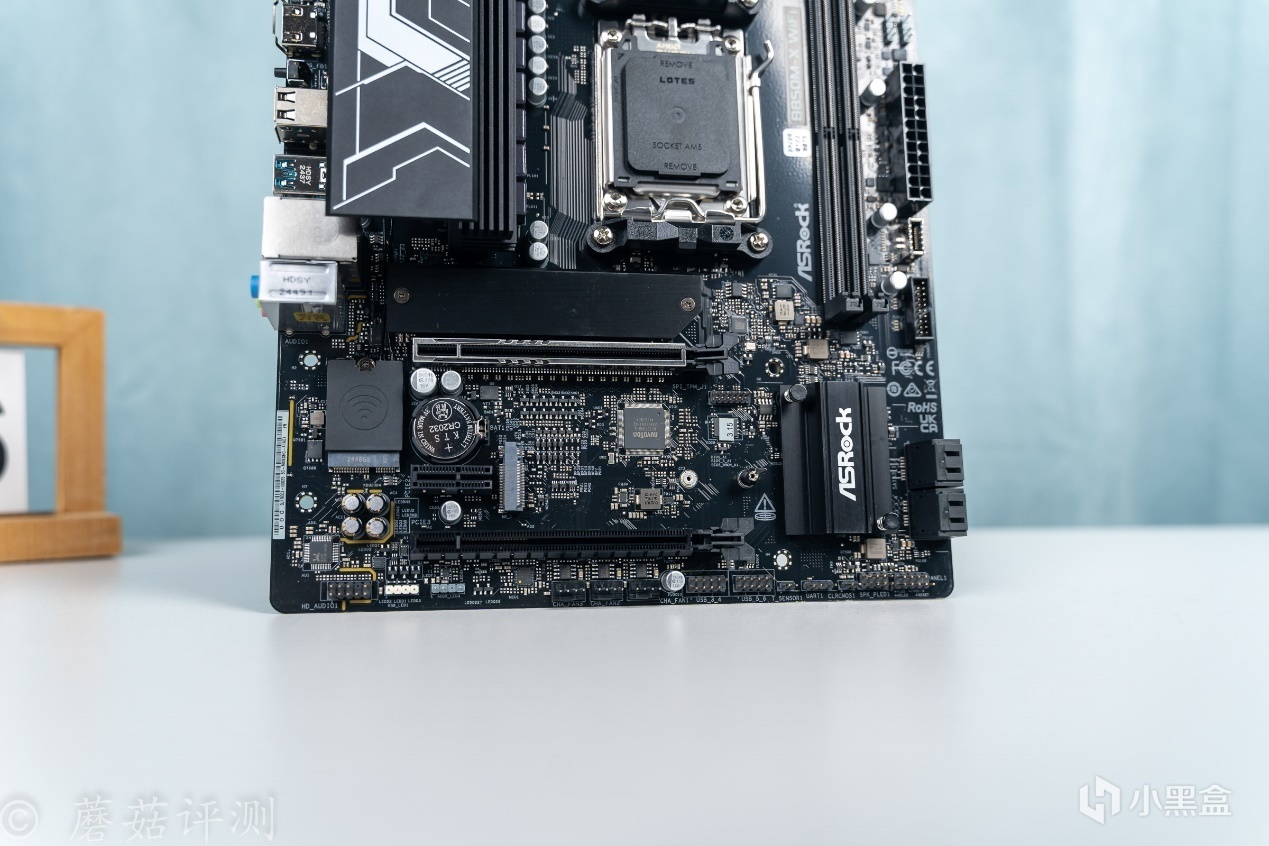

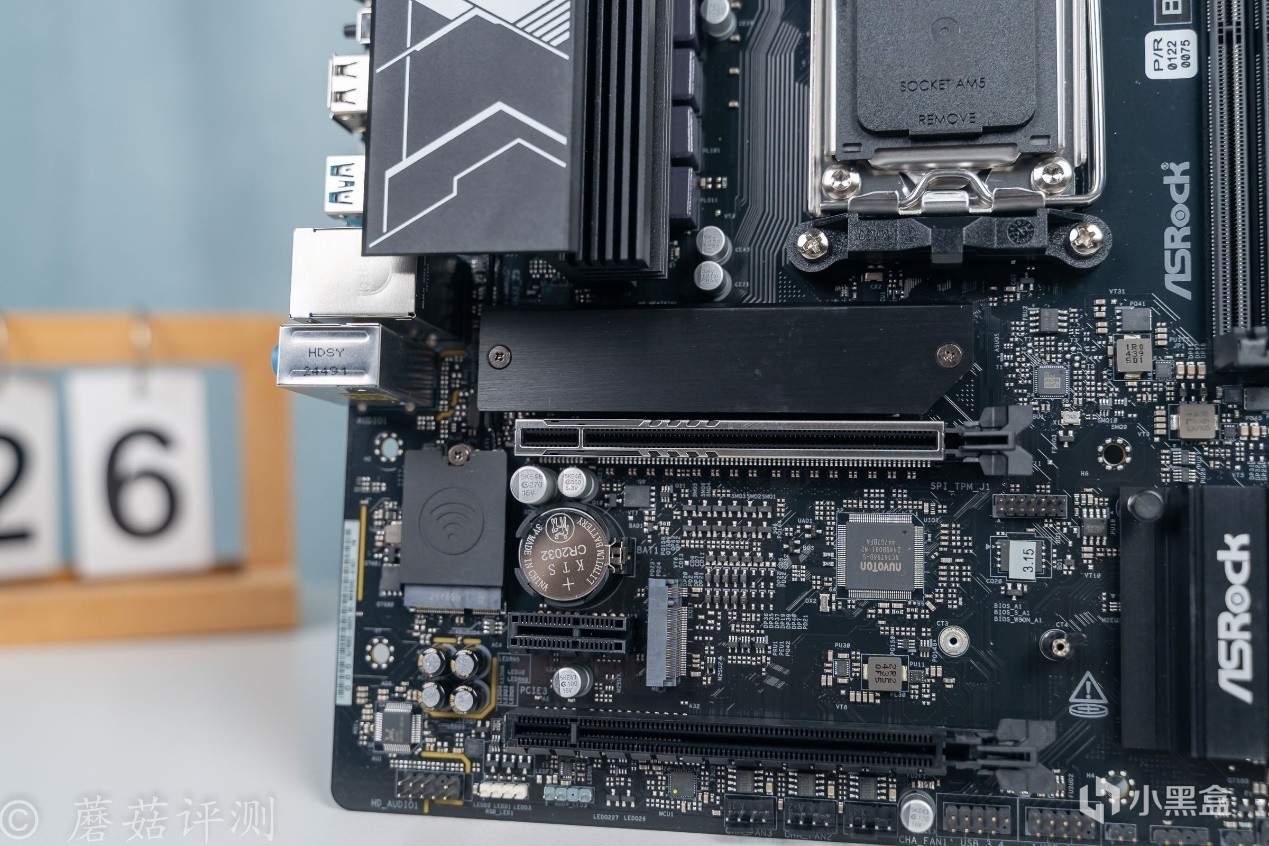

▼主板的CPU插座下面，有一个M2插槽，以及一个主PCIe插槽，这个插槽还有金属件包裹，可以有效的提升强度和耐用性。得益于CPU插座顶部供电电路的设计，可以让主板CPU插座的位置上移，在保持主PCIe插槽位置的同时，还能在其上方放下一个M2插槽，不错不错。

▼主板的辅助供电插座，采用单8Pin设计。

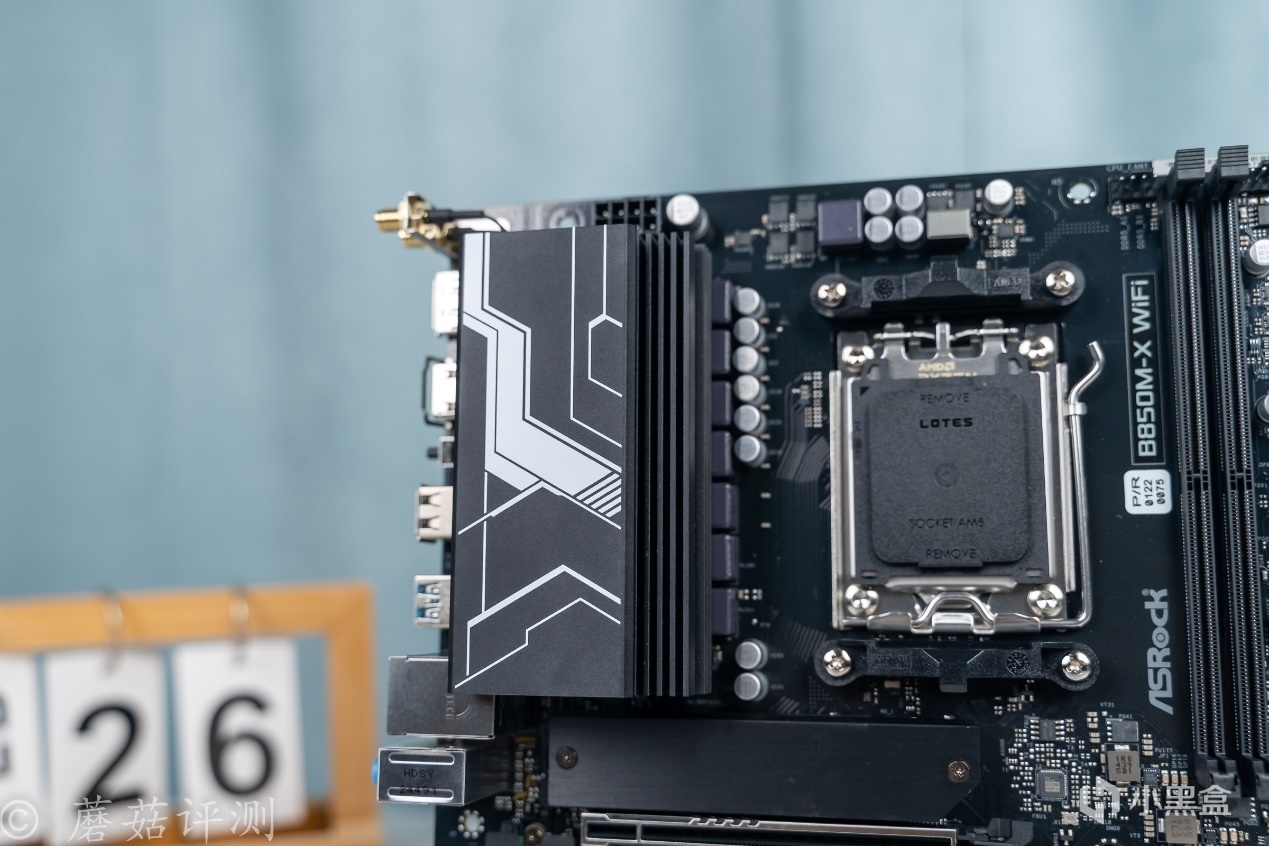

▼主板的供电部分看着比较豪华，电感、电容数量不少，但仅左侧供电电路有金属散热件覆盖，上侧没有，不过，上侧貌似只有2相供电。

▼主板的右上角，三个4Pin的风扇供电插座，右侧有两个5V三针的ARGB灯效插座。两个5V三针灯效插座，真不错！

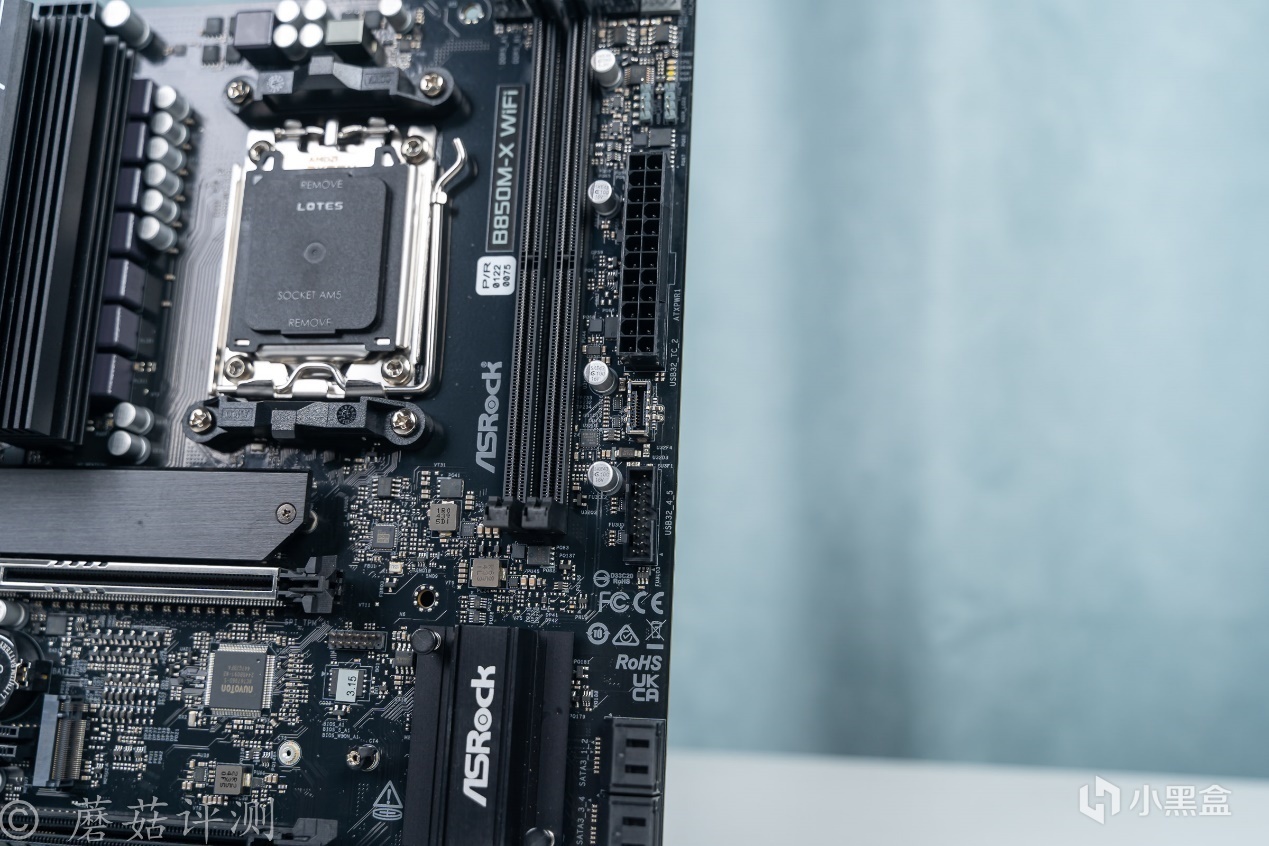

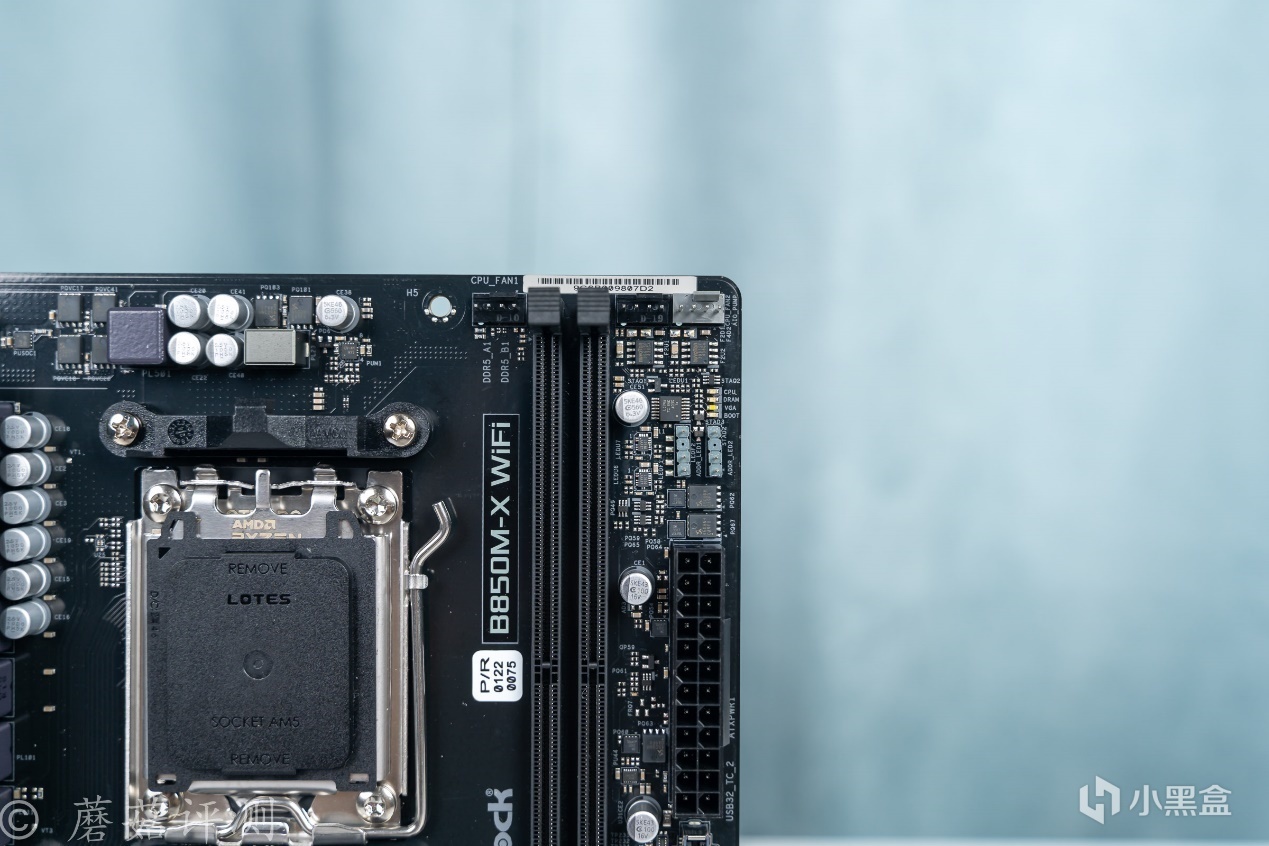

▼主板的内存插槽采用双槽设计，对于现在24G、32G、48G单条非常常见的现在，内存插槽采用双槽设计也没啥。

▼右侧是主板的24Pin供电接口，下面是机箱前置Type-C、Type-A插座。

▼拓展性方面，主PCIe插槽为PCIe 5.0 x 16，上面的M2插槽最大支持PCIe 5.0 x 4，下面是一个PCIe 4.0 x 1，右侧的M2插槽最大支持PCIe 4.0 x 4，再下面是一个全长的PCIe 4.0插槽，应该是X4的。

▼主板底部，各种接口很多，从左到右依次是音频插座、12V四针RGB灯效插座、5V三针ARGB灯效插座、4Pin的风扇供电插座3个、USB 2.0插座2个、接着是一些功能性跳线插座。

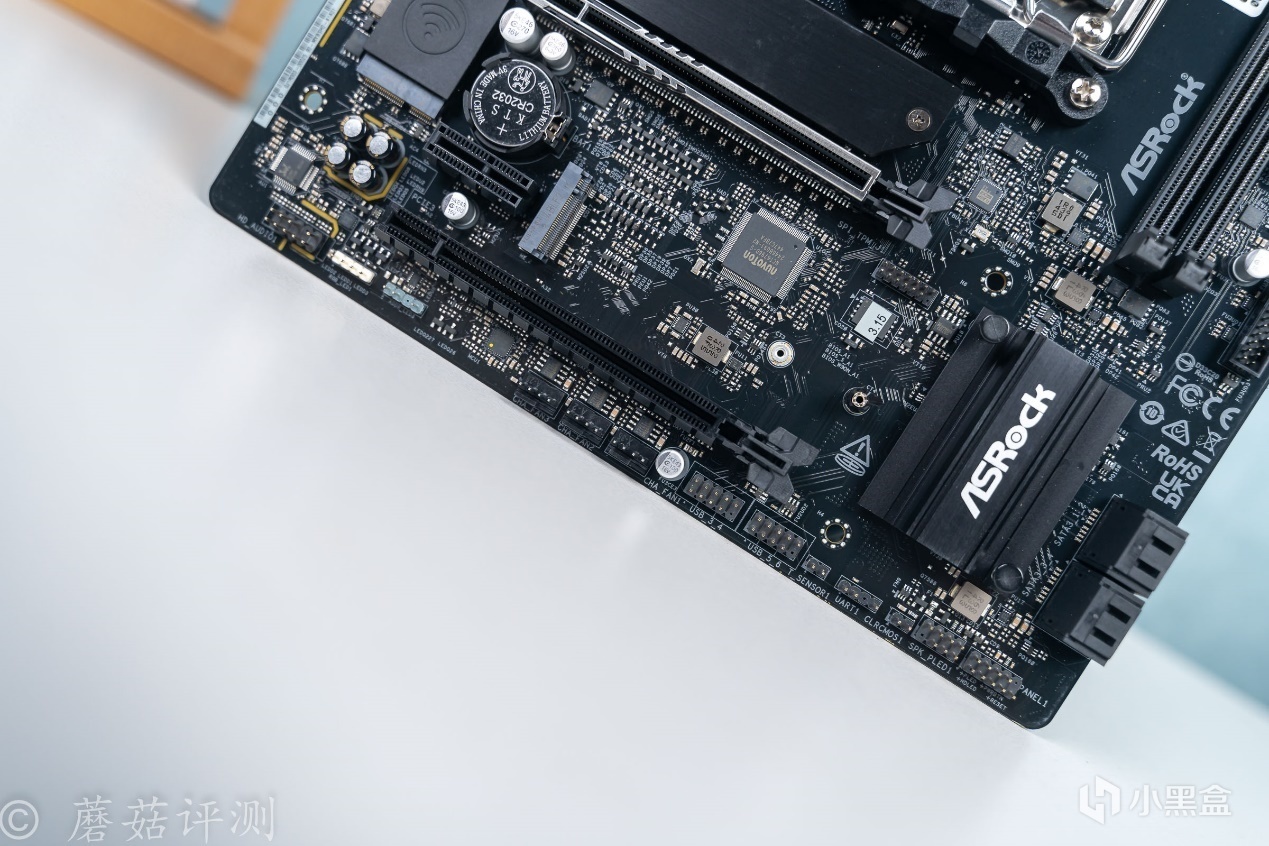

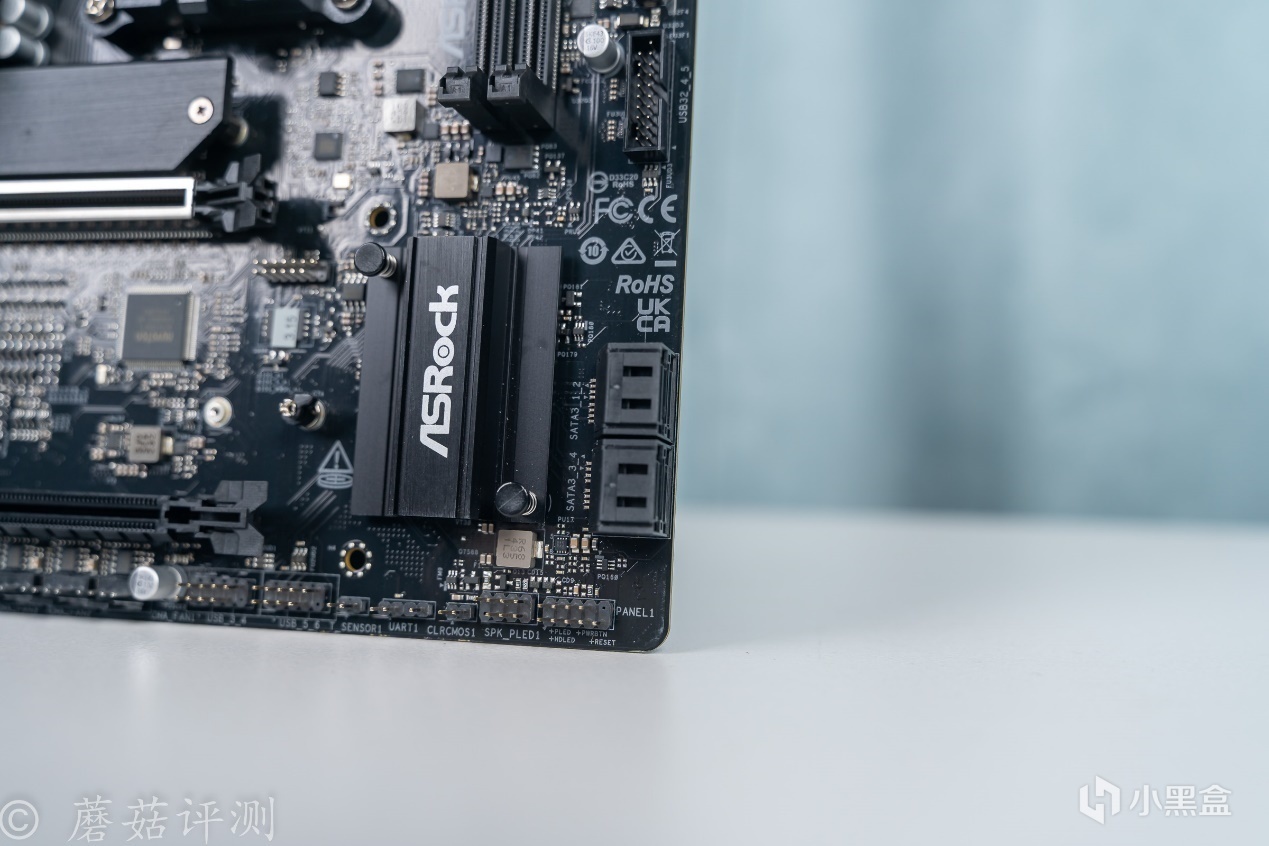

▼主板的右下角，还有4个SATA 3.0的接口。

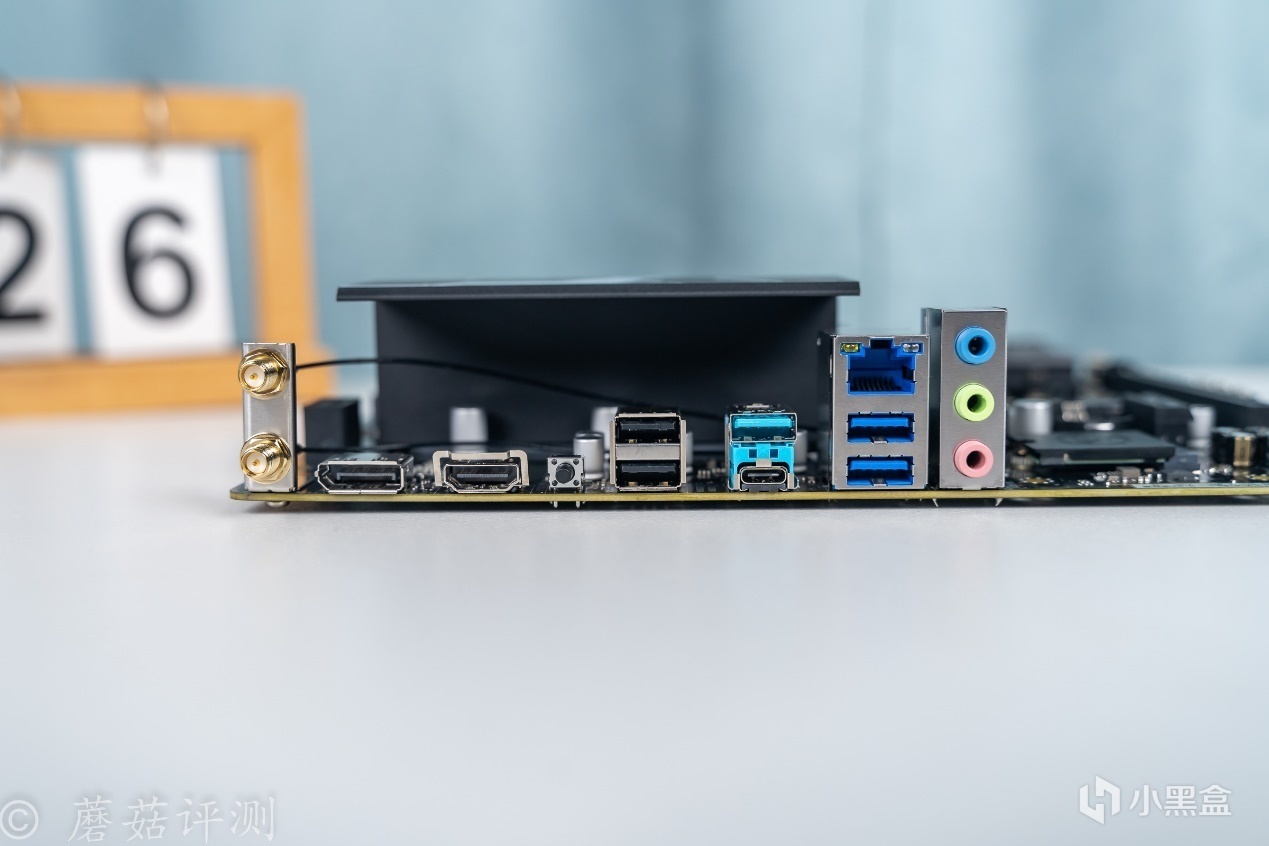

▼主板后部IO接口方面，从左到右依次是WIFI天线插座、DP接口、HDMI接口、BIOS刷写按钮、USB 2.0接口2个、USB 3.2 Gne1 Type-C、USB 3.2 Gen1 Type-A接口3个、2.5G有线Lan口和3个音频接口。

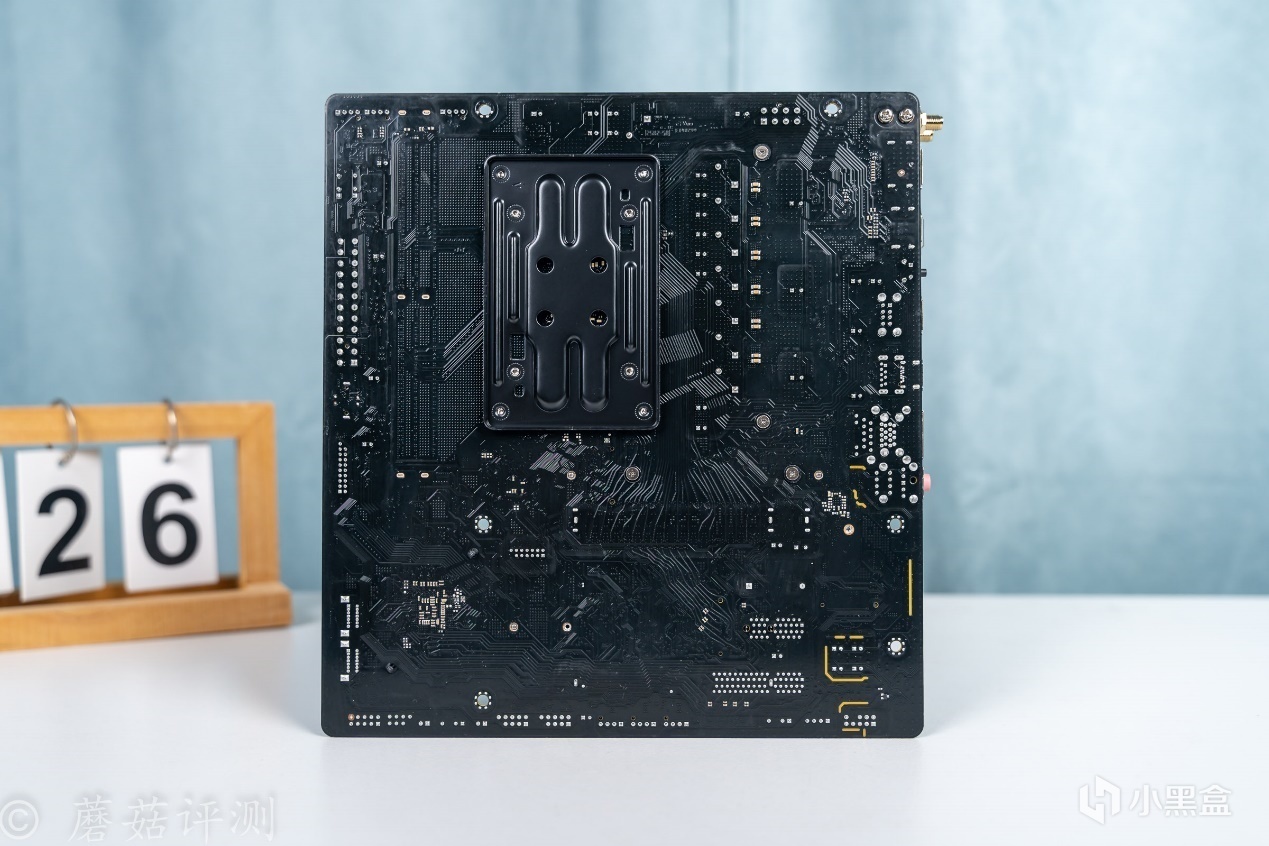

▼主板接口背面，并无其他的接口。

三、华擎B850M-X WIFI主板 拆解

▼这块主板的用料很有意思，我们拆解来看看。

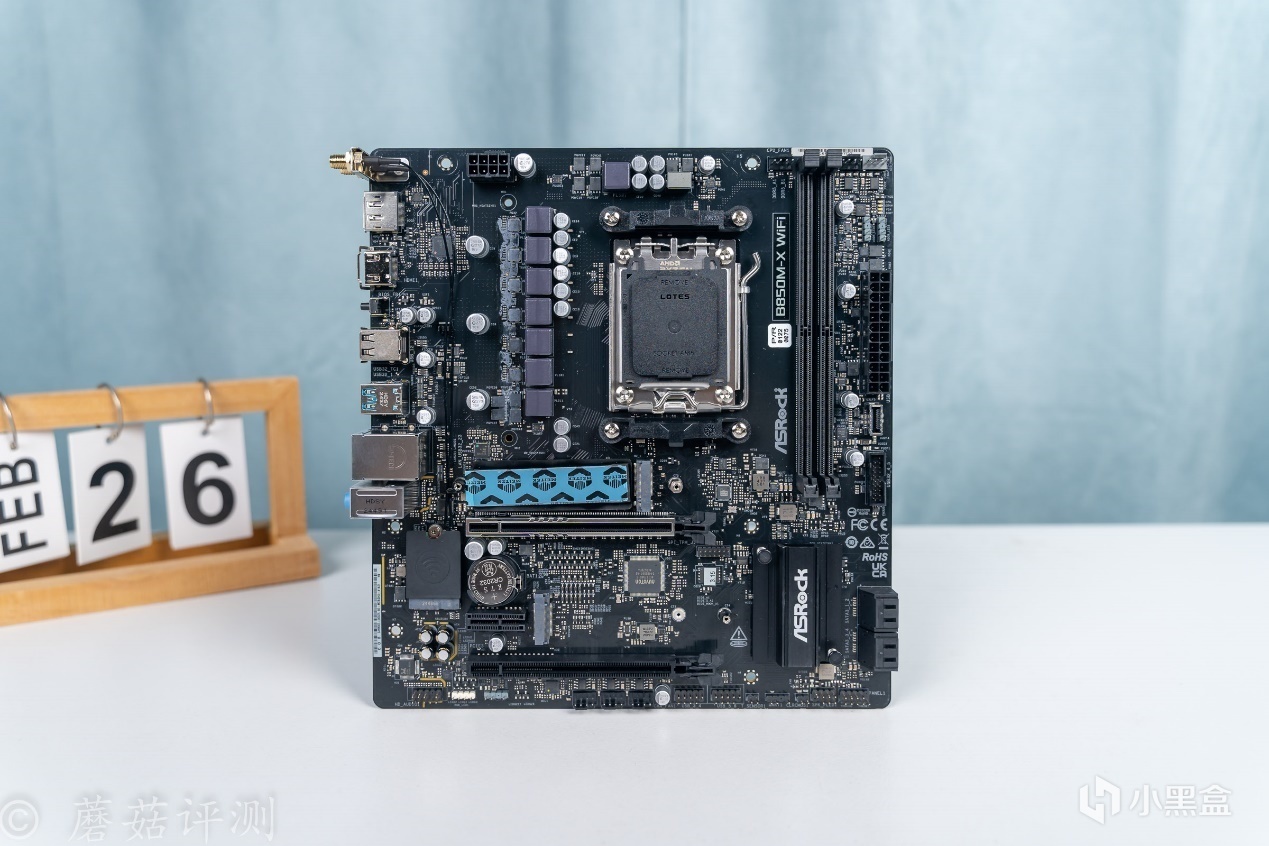

▼去掉主板正面的金属散热件之后，可以看到金属覆盖件下面的芯片丝印信息。

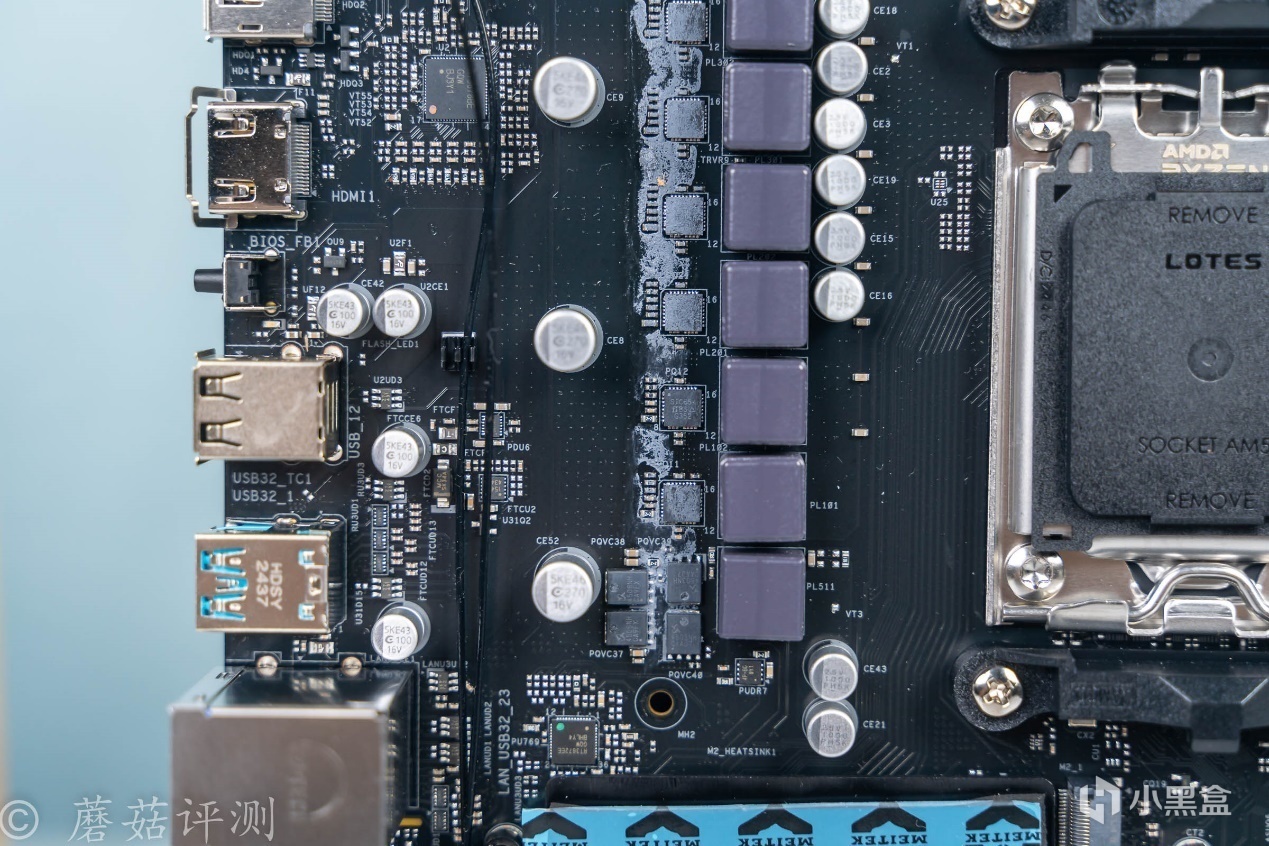

▼主板左侧有7相供电，上面6相为清一色的DrMos，丝印SIC654，最大稳定输出电流在50A左右，这里负责处理器的核心供电。最下面1相供电是上下桥供电，丝印SM4508、SM4503，最大稳定输出电流分别是48A、80A，还不错。

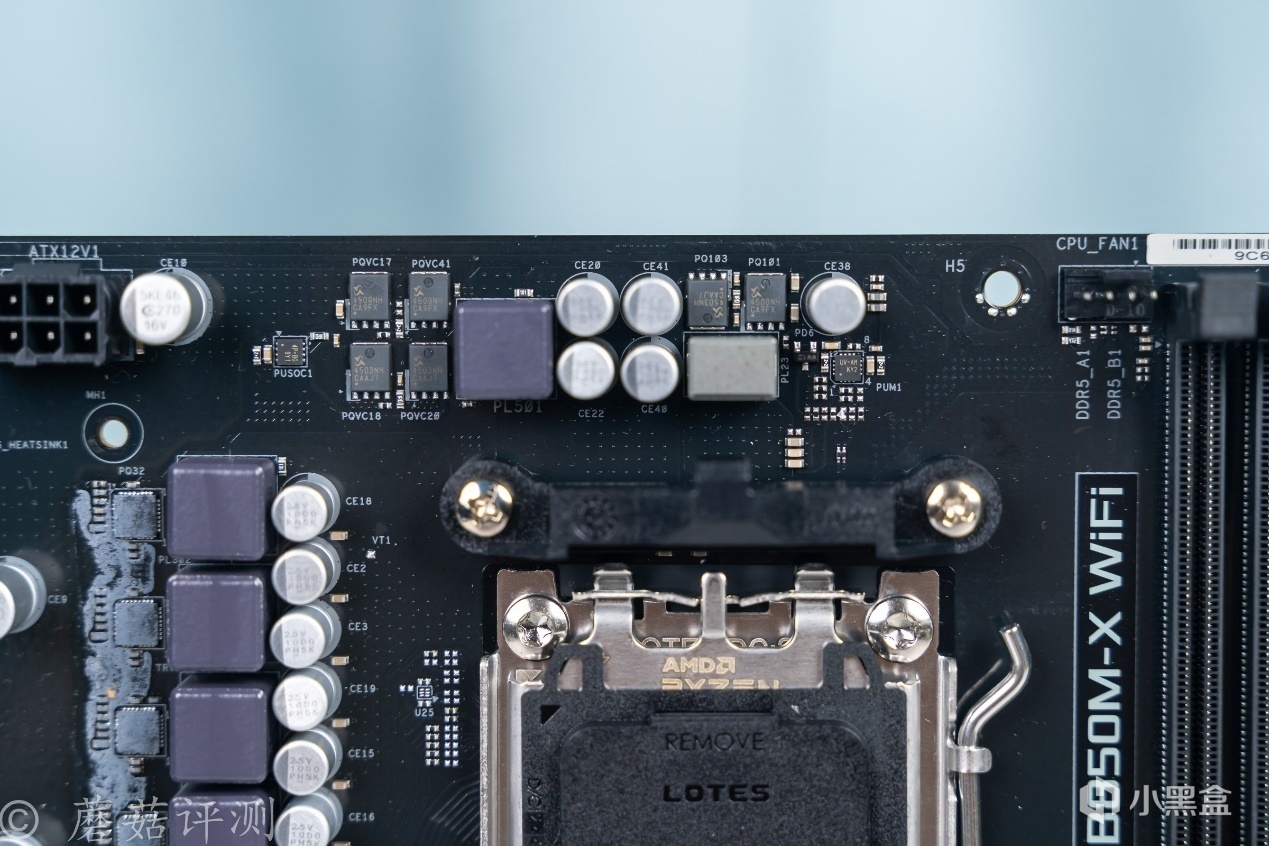

▼上侧还有2相供电，左侧是双上下桥、双下桥的设计，右侧是单上桥、单下桥的设计，负责处理器的外围供电。

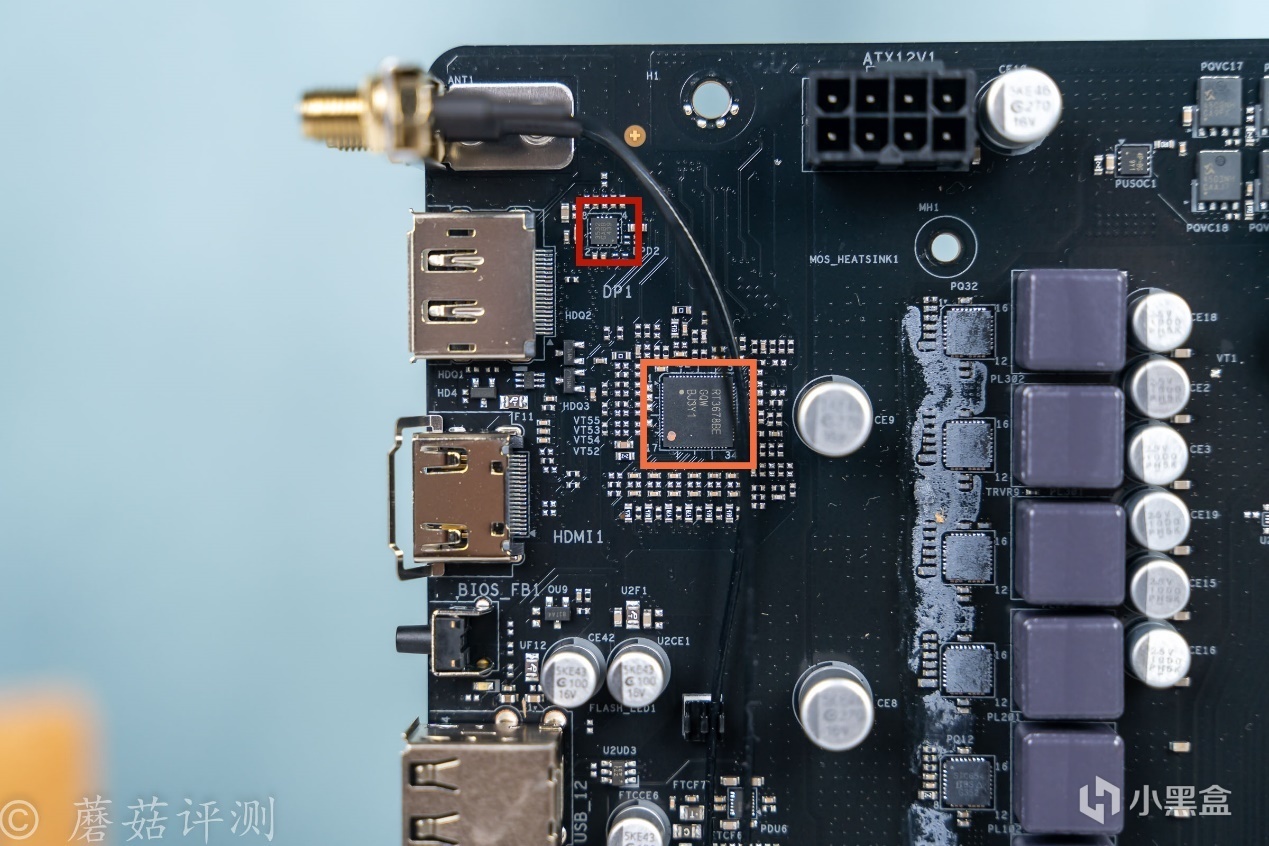

▼红框芯片负责主板后部DP视频接口，橙框芯片是供电电路的PWM主控芯片，丝印RT3678BE，最大支持8+2相双通道PWM控制信号输出。

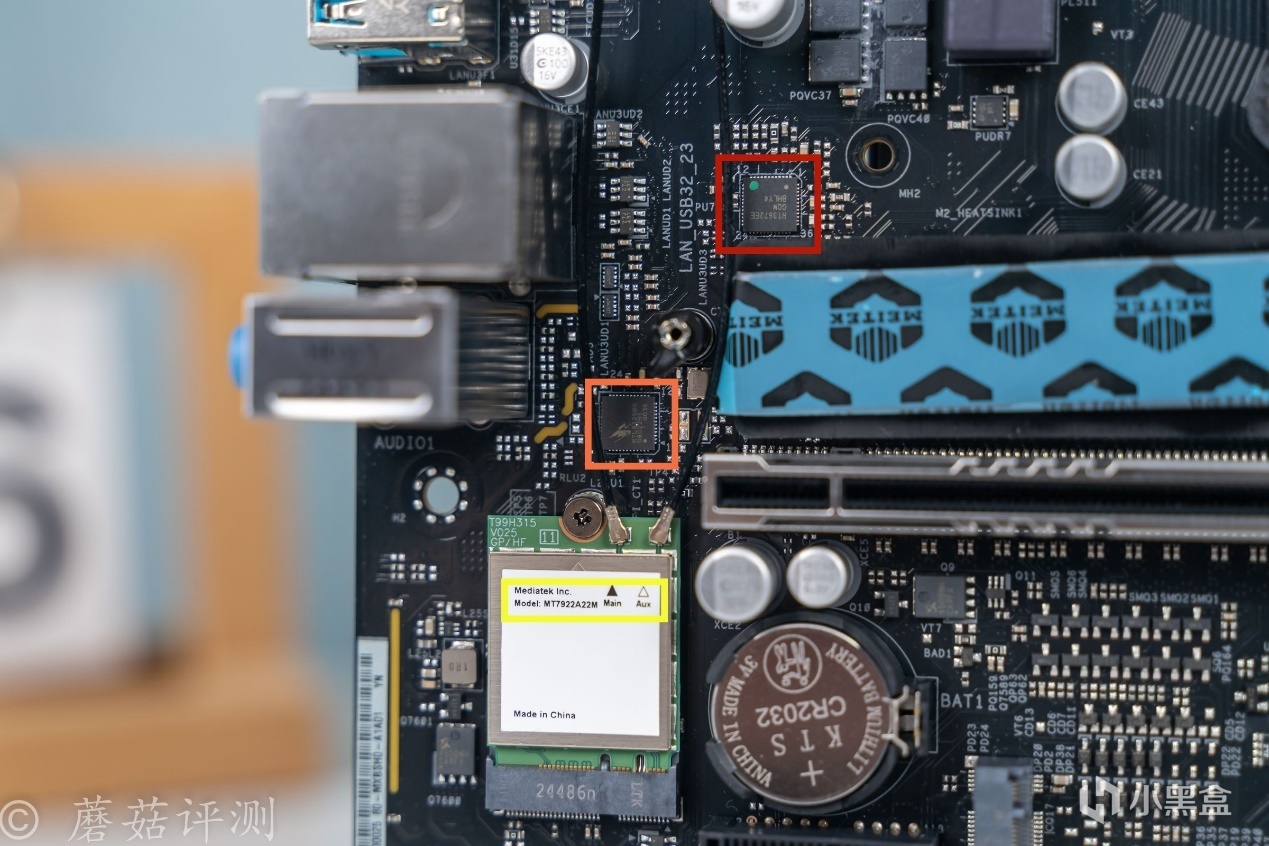

▼主板供电电路的左下角，还有一颗红框芯片，丝印RT3672EE，PWM主控芯片，负责旁边的1相供电控制。橙框芯片丝印RTL8125BG，2.5G的有线Lan口主控芯片。下面那个大的是黄框是无线网卡芯片，MT7922A22M，联发科出品的WIFI 6E无线网卡。

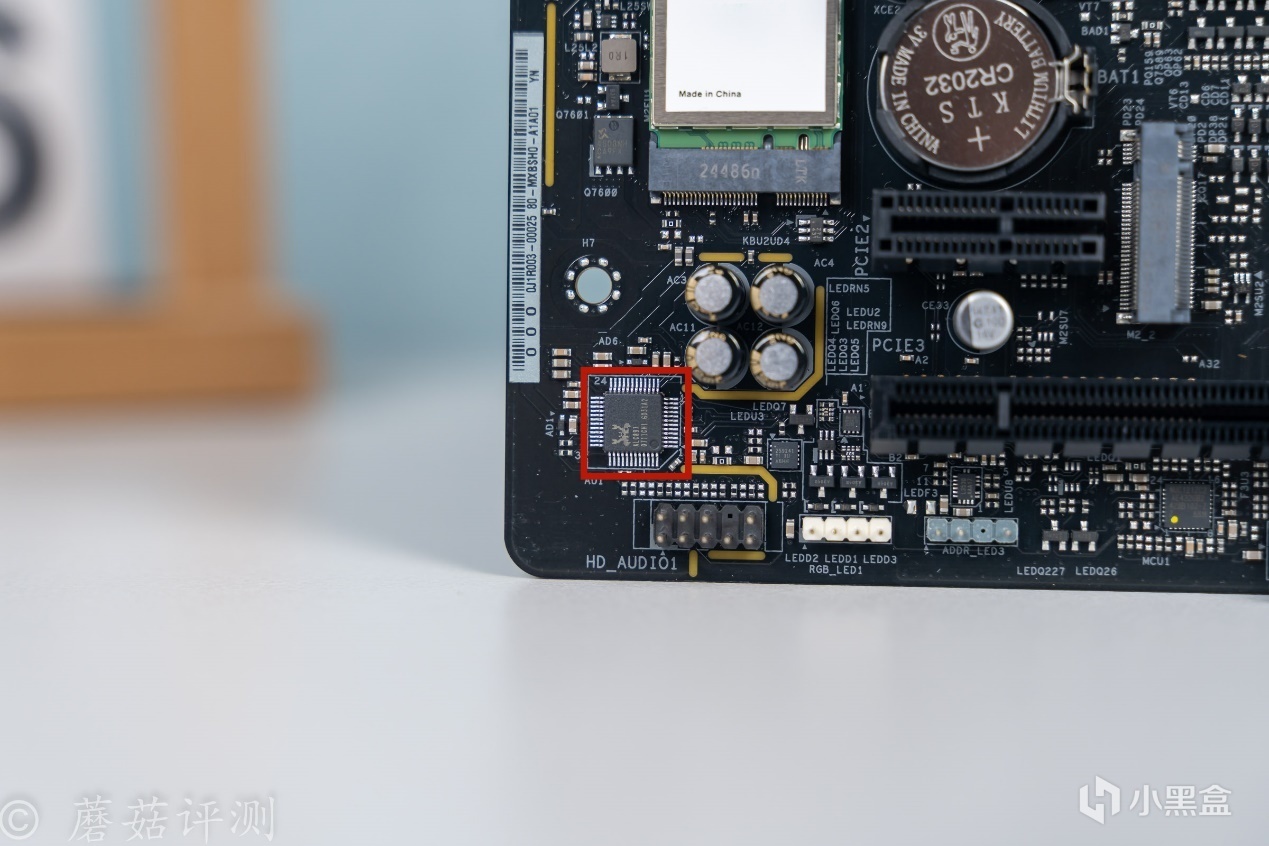

▼主板左下角是熟悉的小螃蟹的声卡芯片，丝印ALC897，旁边有几颗音频电容。

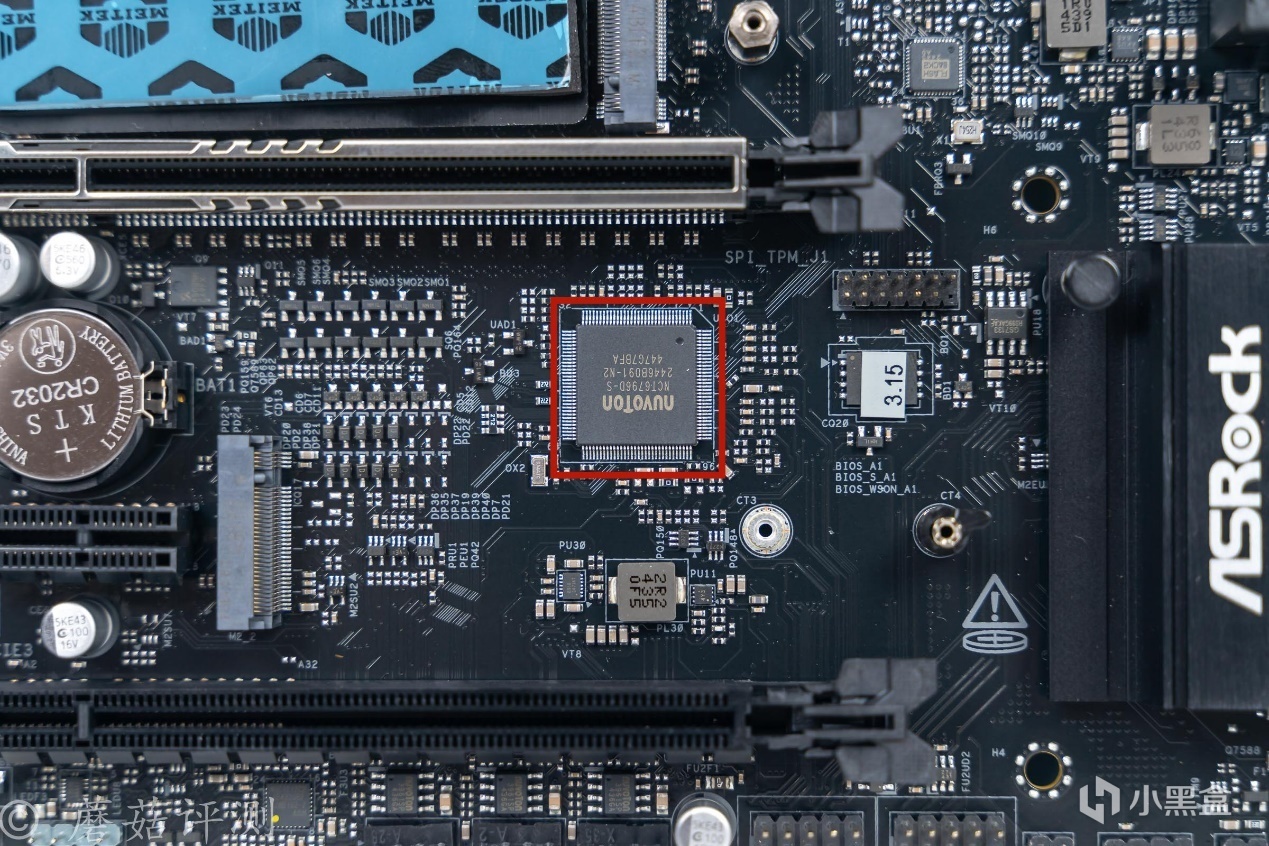

▼中间最大的芯片丝印NCT6796D，Super I/O芯片，用于检测主板的各种参数。

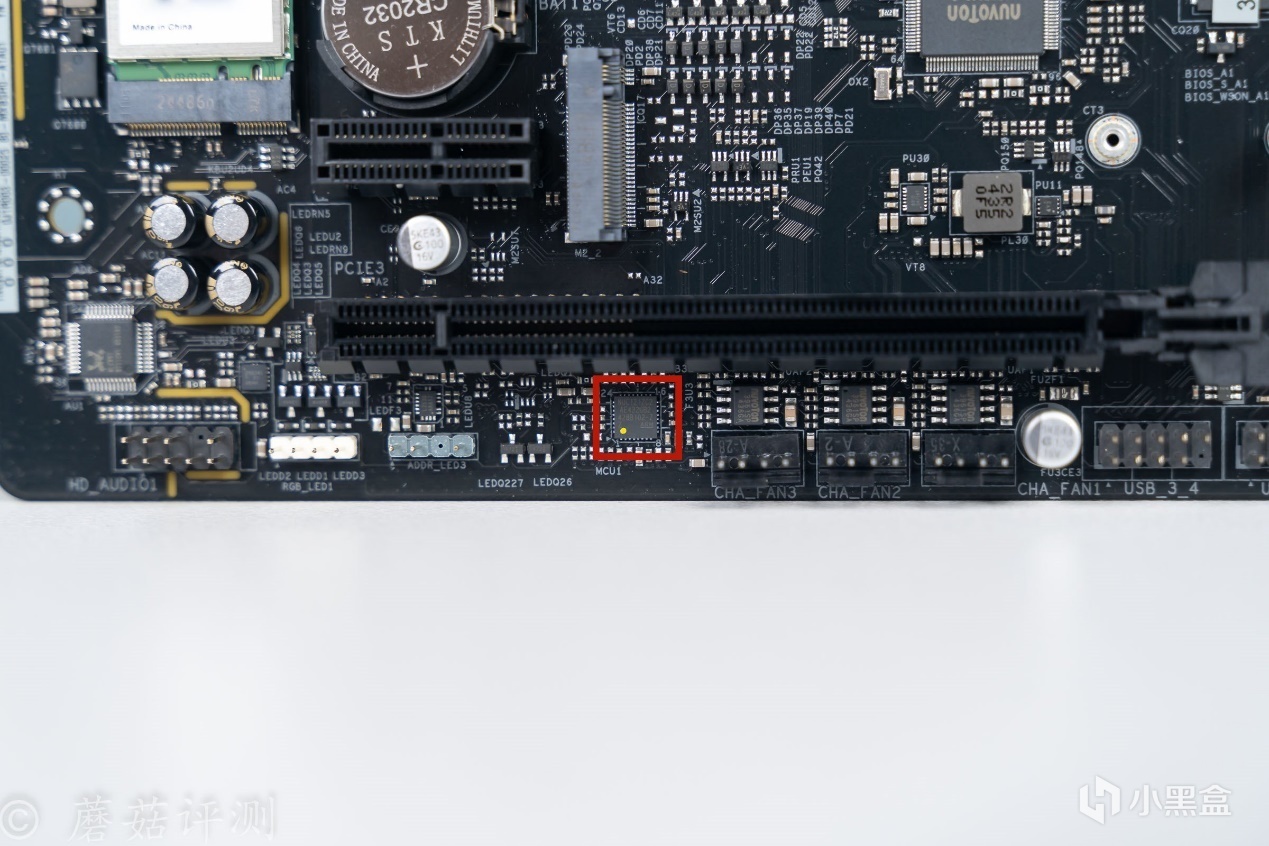

▼在主板的最下面，有一颗ARM架构的单片机芯片，用于控制主板的灯效。

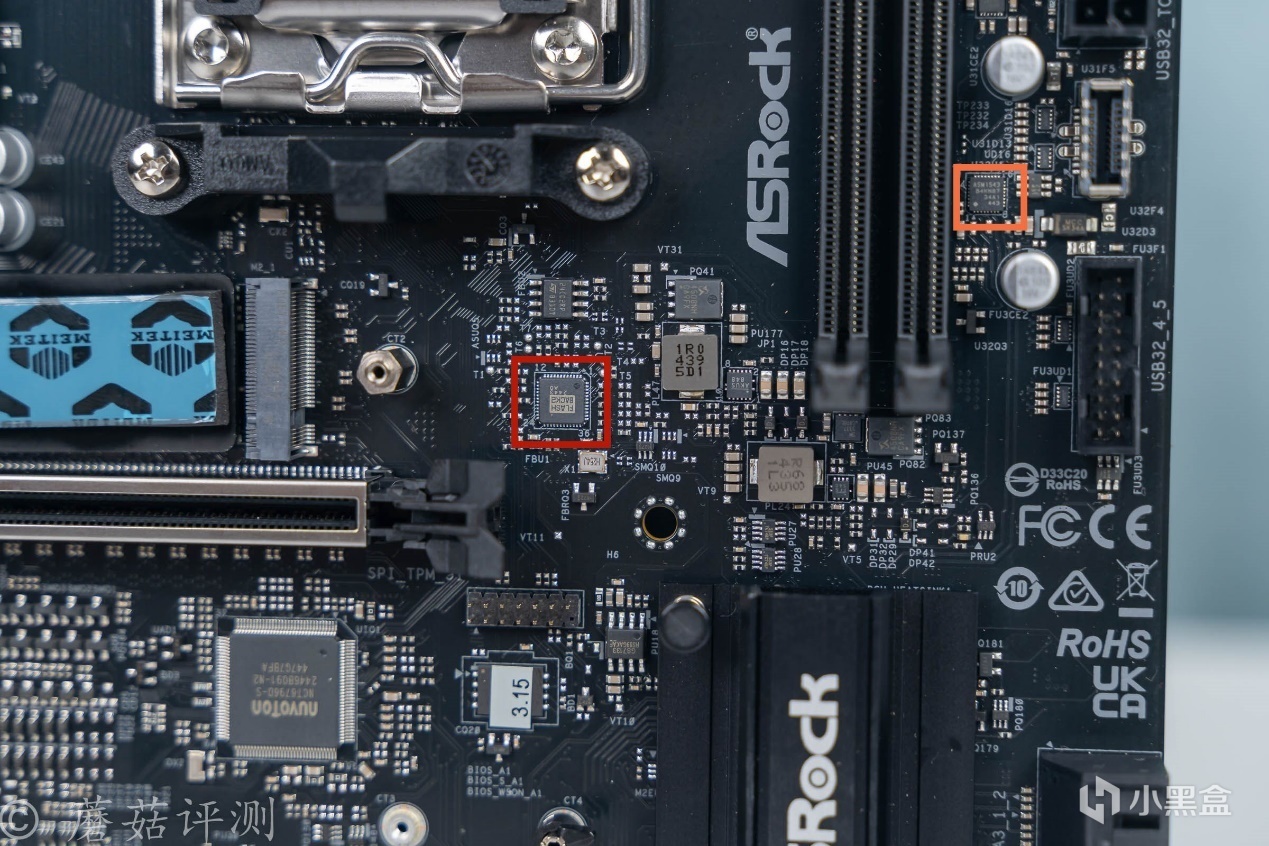

▼主板最上面M2插槽的右侧，有一颗用于BIOS刷写的芯片，红框。橙框芯片丝印ASM1543，USB Type-C主控芯片，给旁边的机箱前置的Type-C插座提供支持。

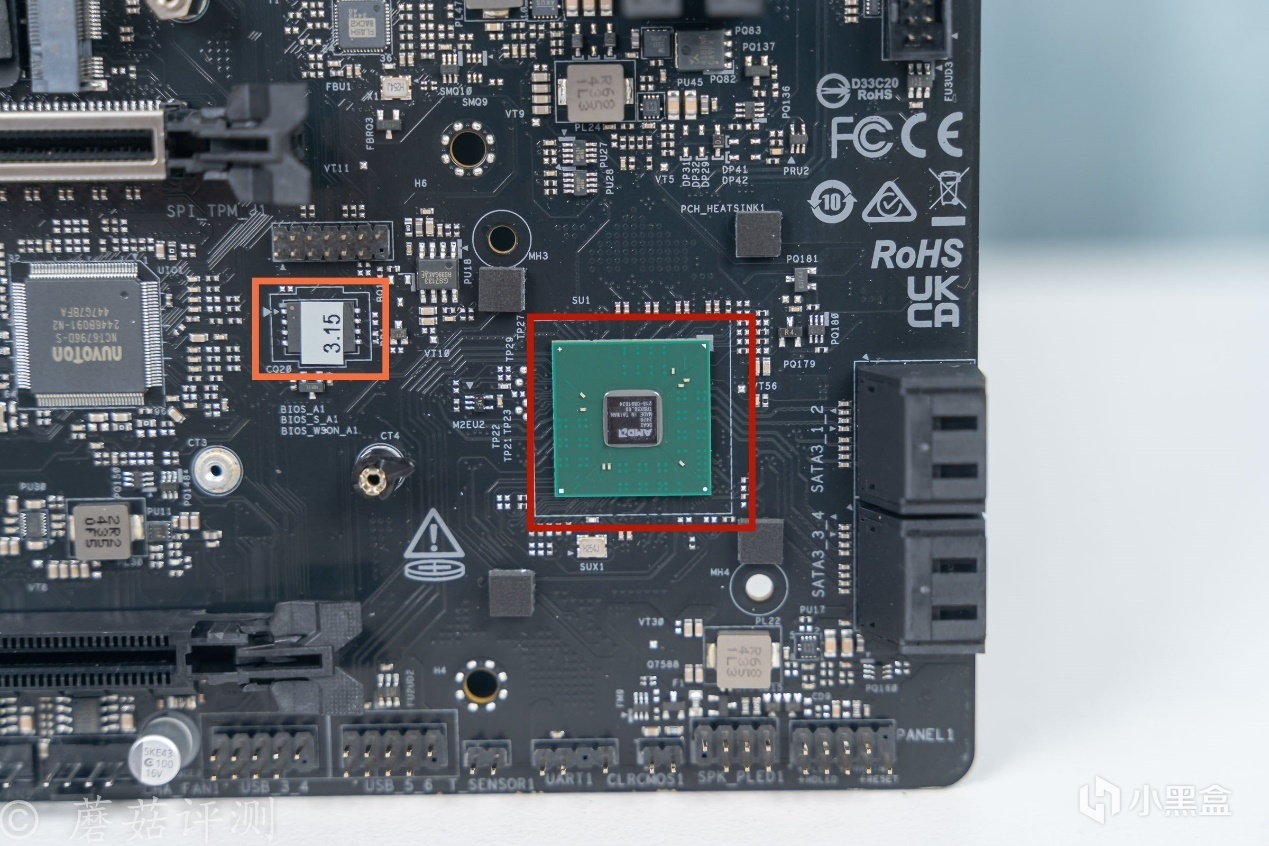

▼主板右下角，最大的是南桥芯片，红框。旁边的橙框芯片是BIOS存储芯片，芯片上还有标签覆盖。

四、华擎B850M-X WIFI主板 装机

▼蘑菇这里准备把主板塞进机箱，测试下看看。

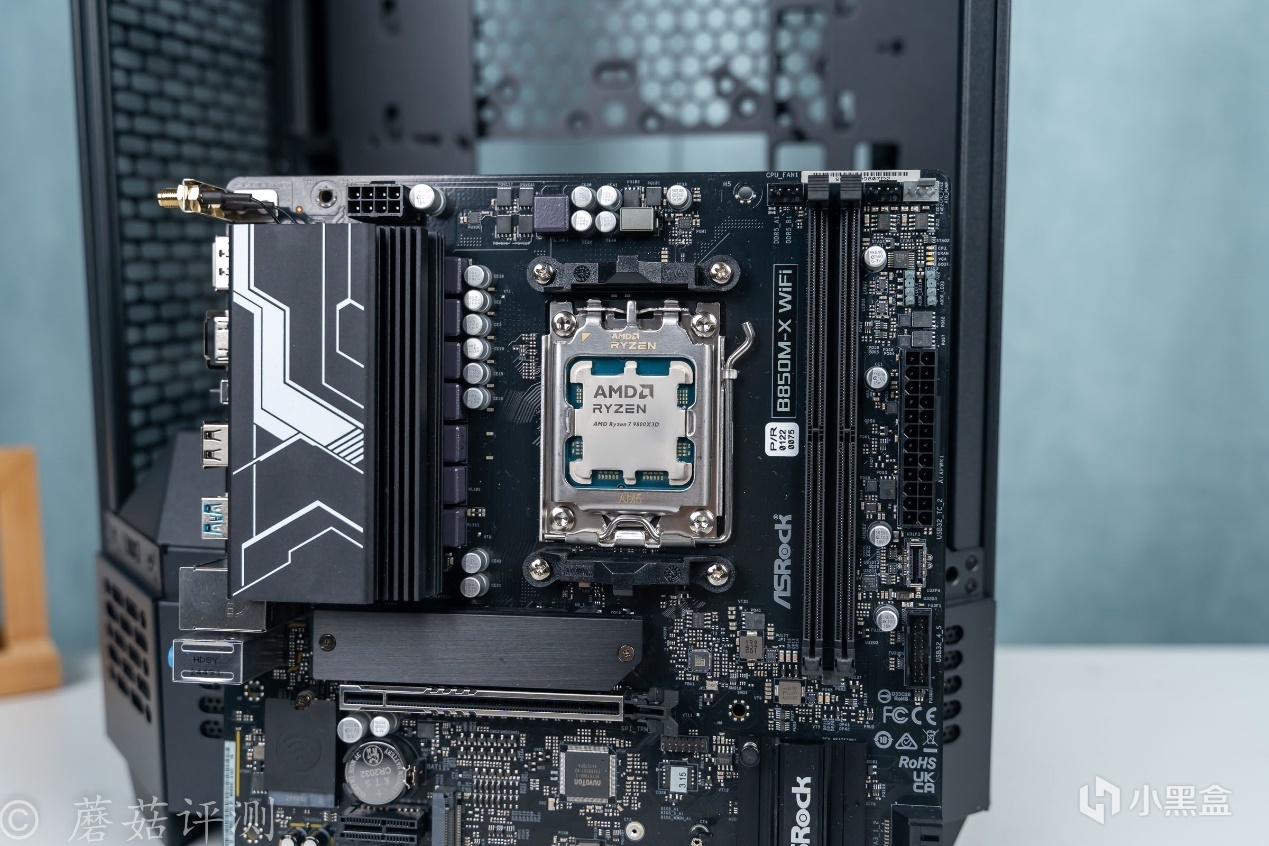

▼处理器直接就上了一颗9800X3D，这颗处理器，能买好几块这个主板，还有的找。

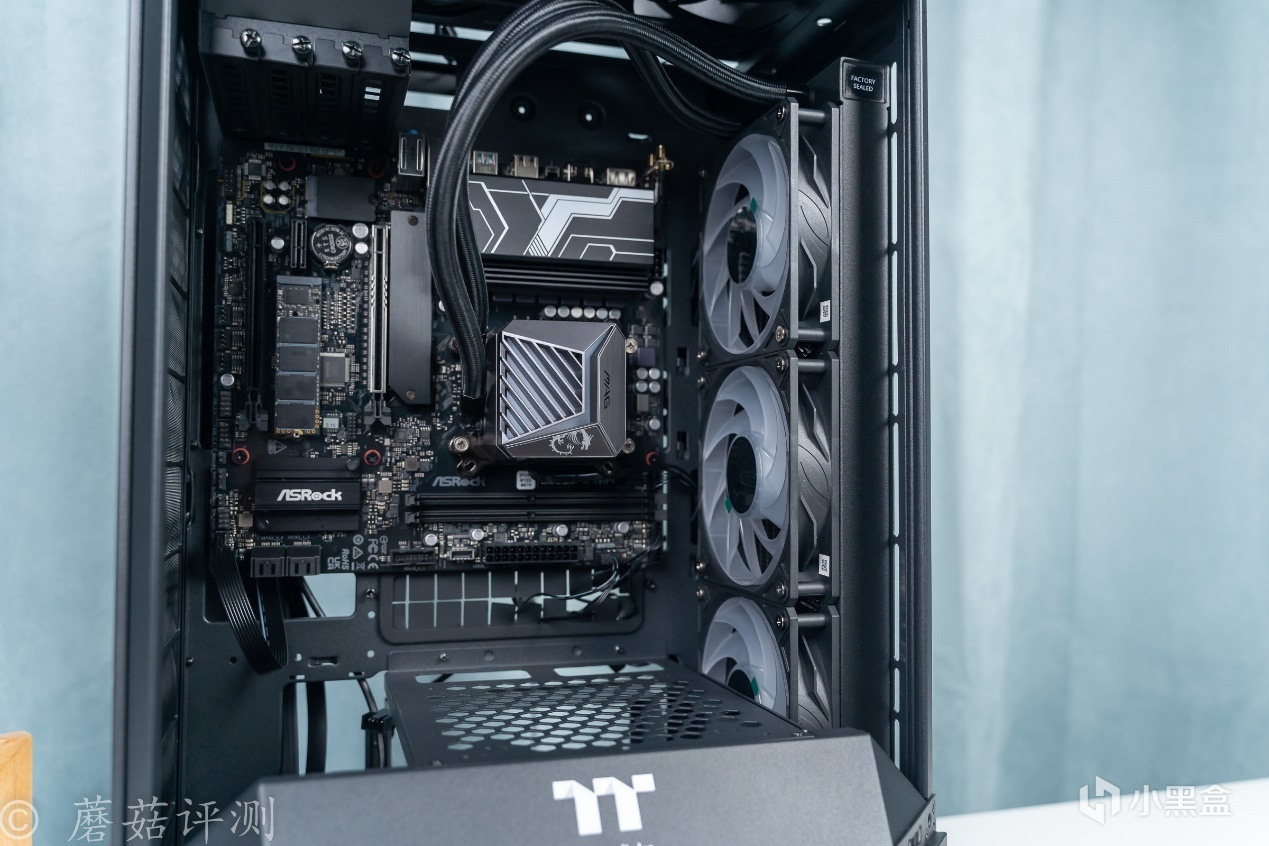

▼主板轻松固定到机箱内部，水冷用的是微星的A15 360一体式水冷。

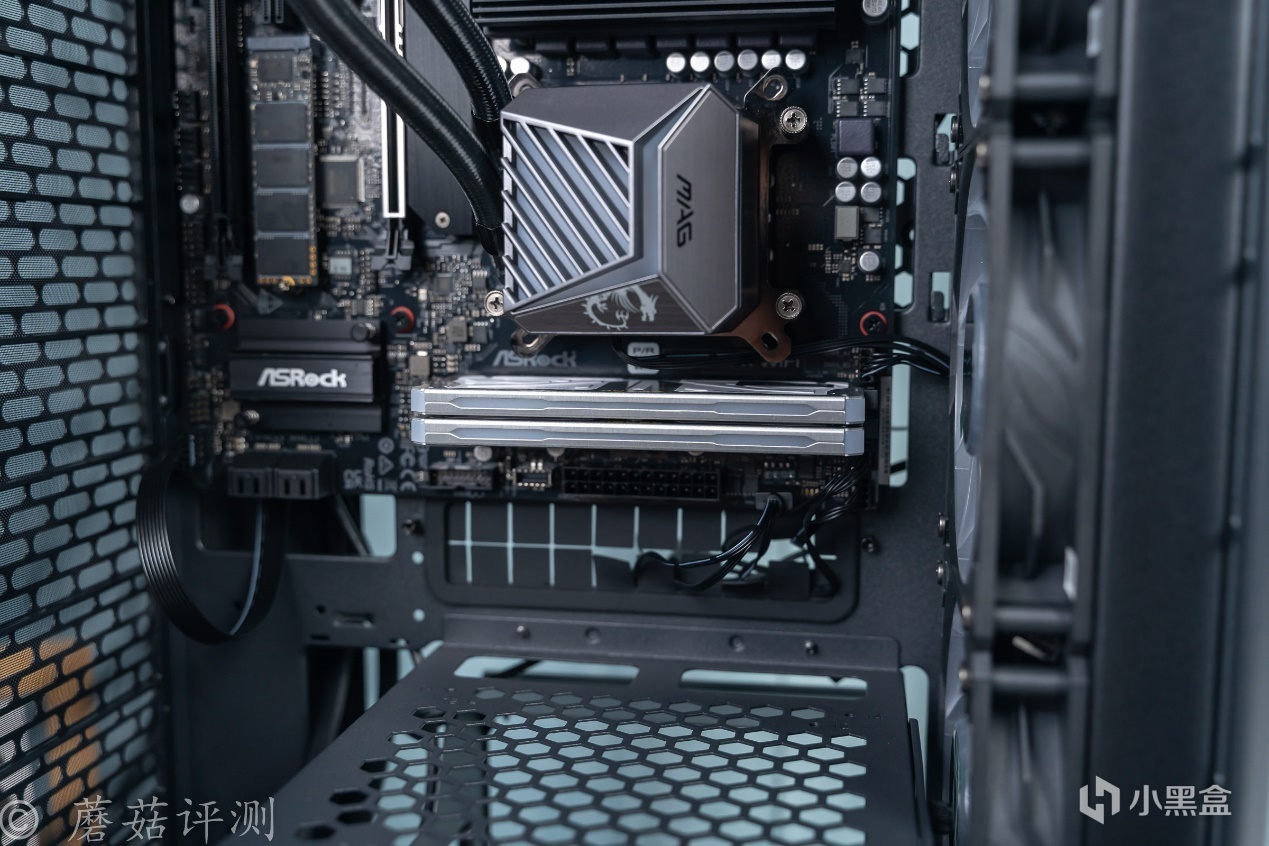

▼内存用的宇瞻的ZADAK的SPARK内存，16GB*2 6000MHz，双通道的内存，安装到主板上，内存的金属马甲靠的比较近。

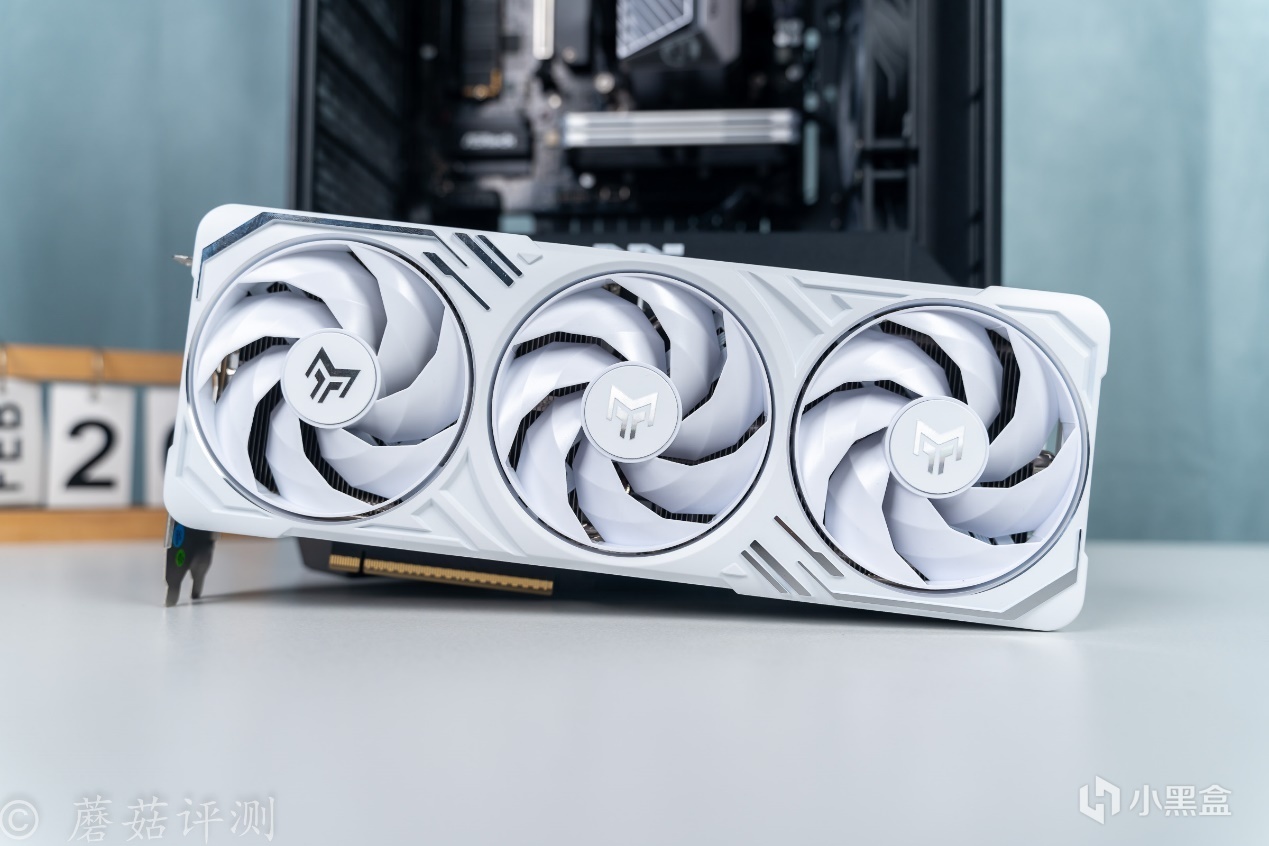

▼显卡就是简简单单亮机卡，影驰的RTX 5080金属大师白金版OC。

▼机箱是TT The Tower 300，显卡采用竖直安装，空间非常充足，可以轻松安装一些长显卡。

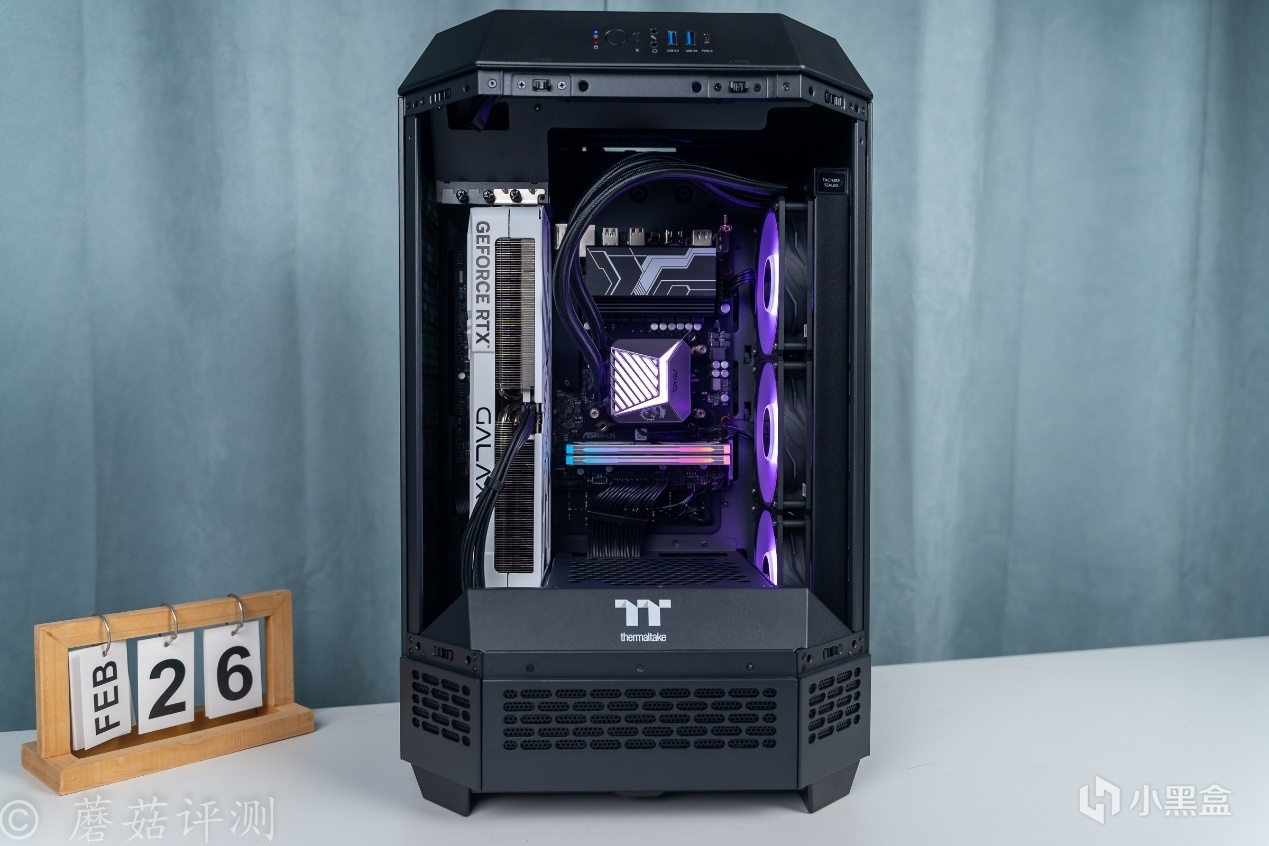

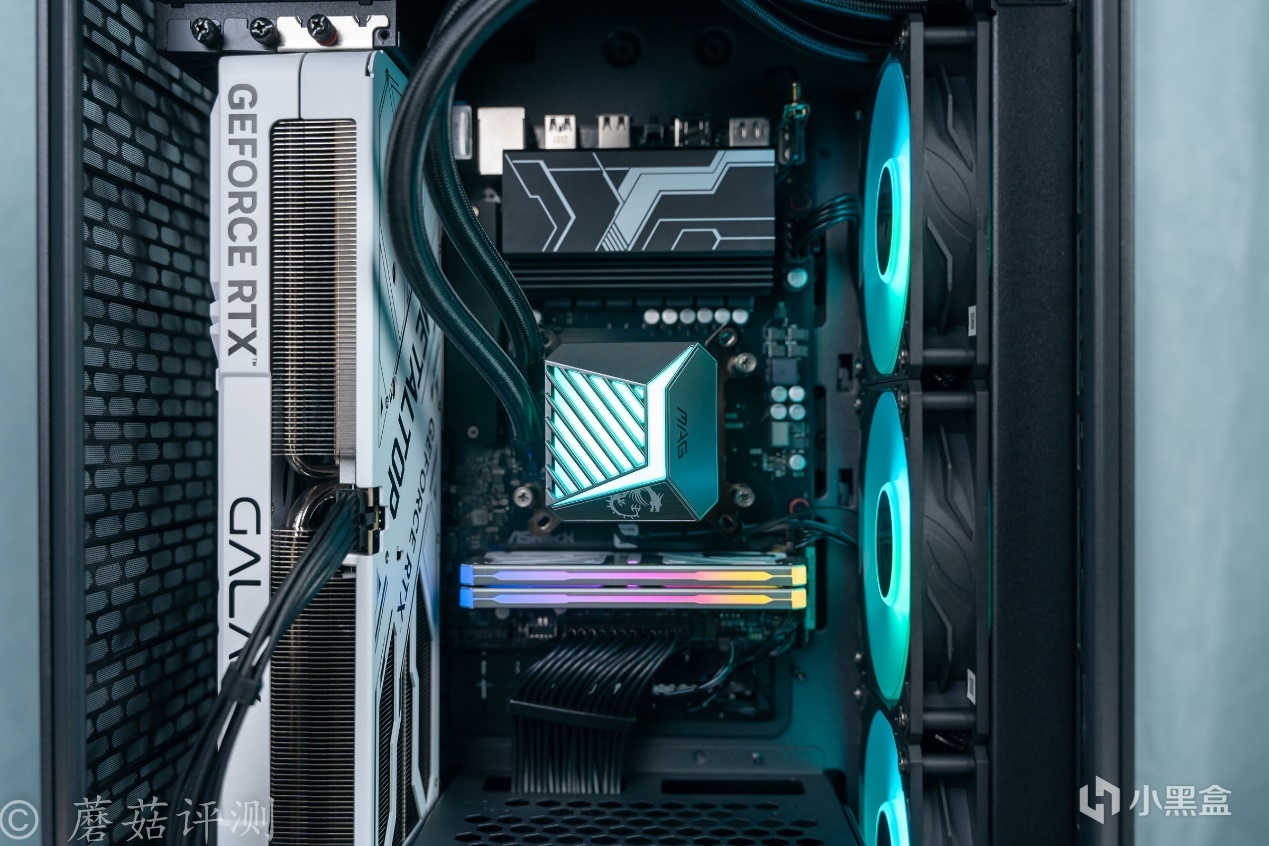

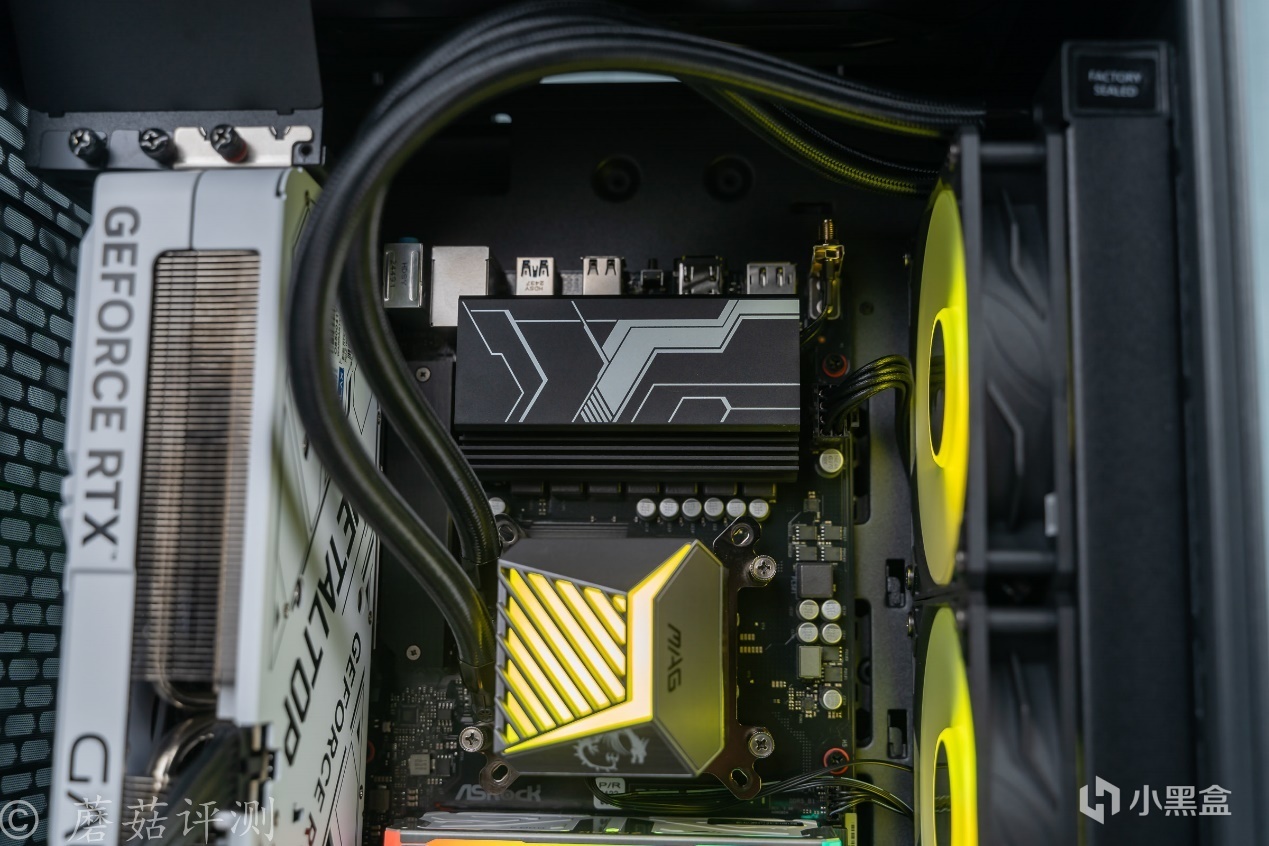

▼插电、开机、一次点亮，整机的颜值还是非常漂亮的。

▼华擎这块B850M-X WIFI主板，正面并没有什么灯效设计。不过，这块主板标配3个5V三针的ARGB灯效插座，真不错，可以搭配很多支持ARGB灯效的硬件。

▼微星的这款A15水冷，水冷头、冷排风扇的灯效还不错，支持ARGB灯效、支持主板同步。

五、华擎B850M-X WIFI 测试

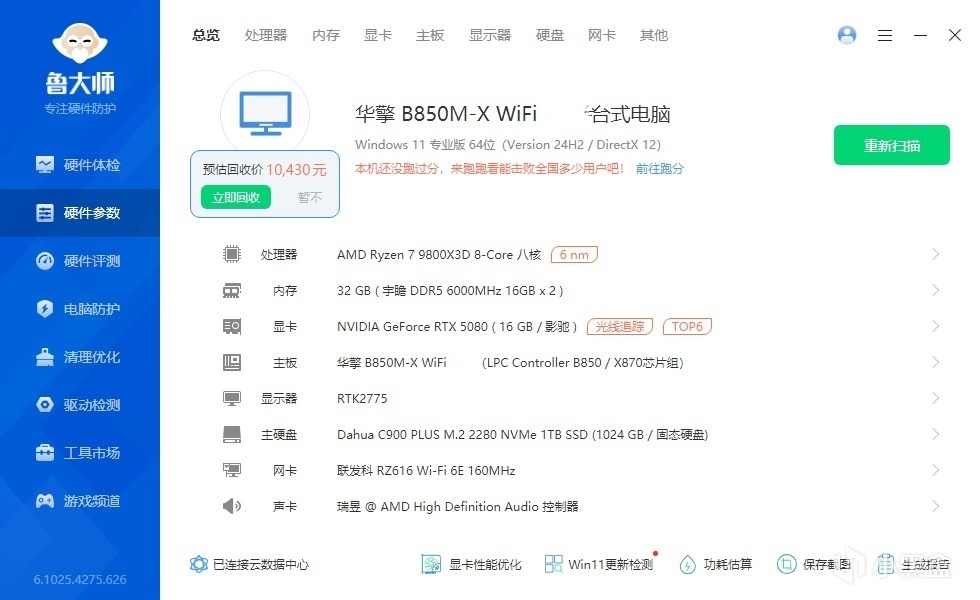

▼简单看下整机配置，处理器是9800X3D，主板是华擎的B850M-X WIFI，显卡是影驰的RTX 5080金属大师白金版OC。

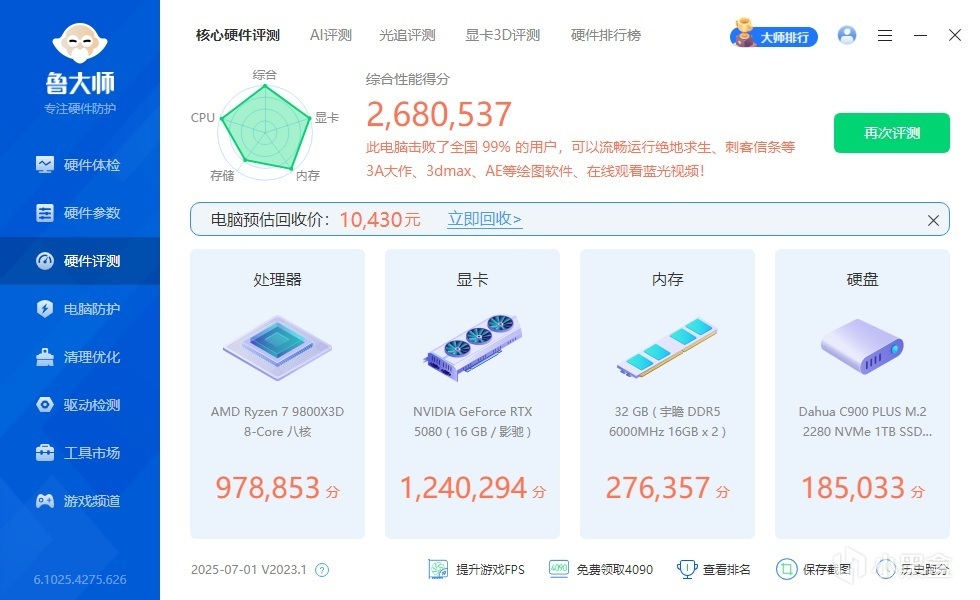

▼简单跑个整机测试，整机得分268W，其中处理器单独得分97.8W，显卡单独得分124W，分数都很高。

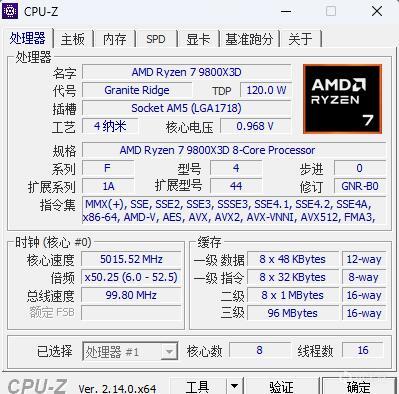

▼简单看下9800X3D的硬件参数，其拥有8个大核16线程，三级缓存96MB，非常给力。

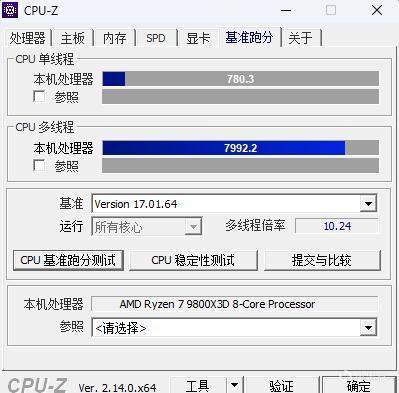

▼简单跑个CPU-Z的性能测试，单核得分780.3、多核得分7992.2，还不错。

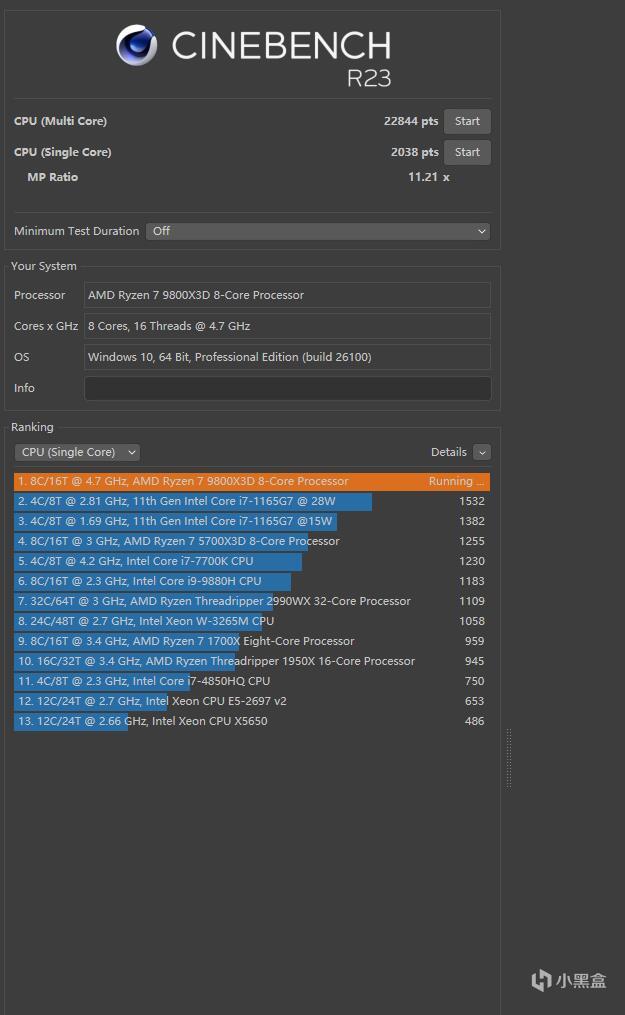

▼跑个CineBench R23，单线程得分2038，多线程得分22844，分数都很高。

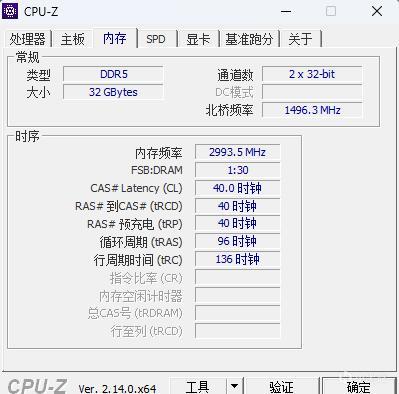

▼内存开启EXPO，频率可以轻松稳定在6000MHz，时序40-40-40-96。

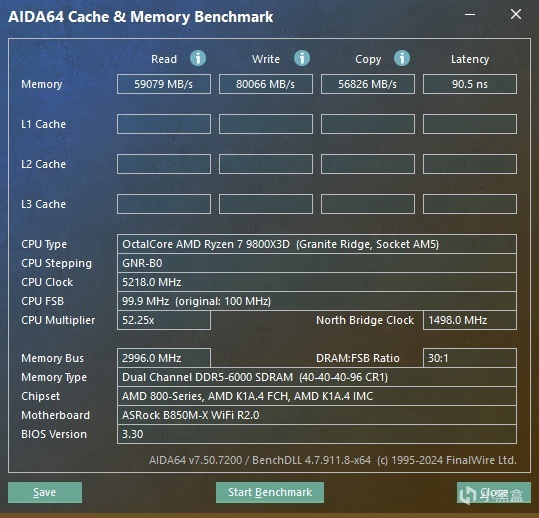

▼简单跑个内存的读写测试，内存读取速度59079MB/s、写入速度80066MB/s、复制56826MB/s，延迟90.5ns。这里没优化小参，简单优化之后，内存延迟会有明显下降。

▼日常待机情况，室温在28℃左右，处理器温度在44℃左右。

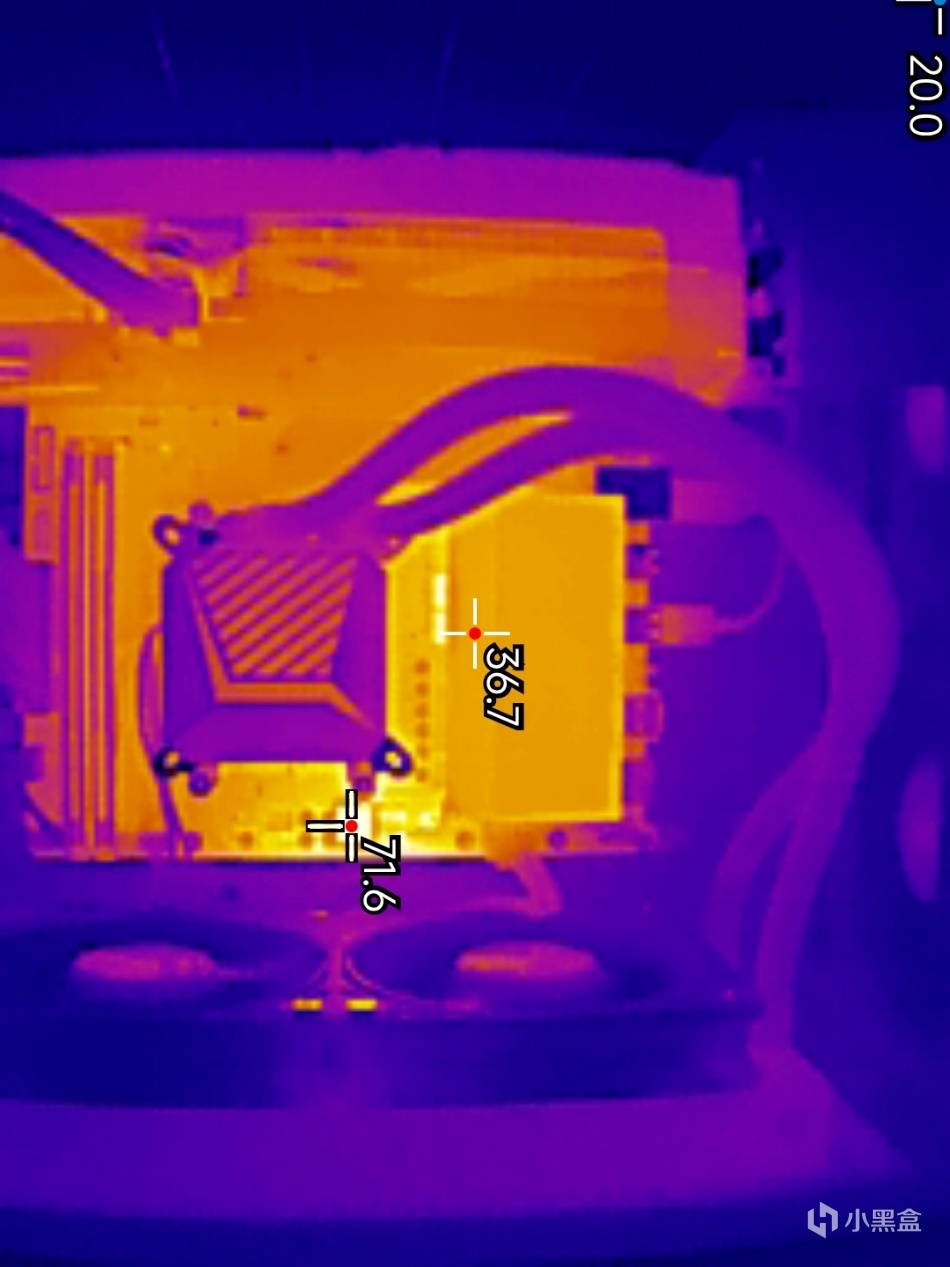

▼主板左侧金属散热件的表面温度在36.7℃左右，还可以。右侧的一相裸露的供电，芯片温度71.6℃。

▼简单跑个CPU-Z的压力测试，处理器功耗在100W左右，全核心睿频5.3GHz左右，温度在64℃左右，表现不错。

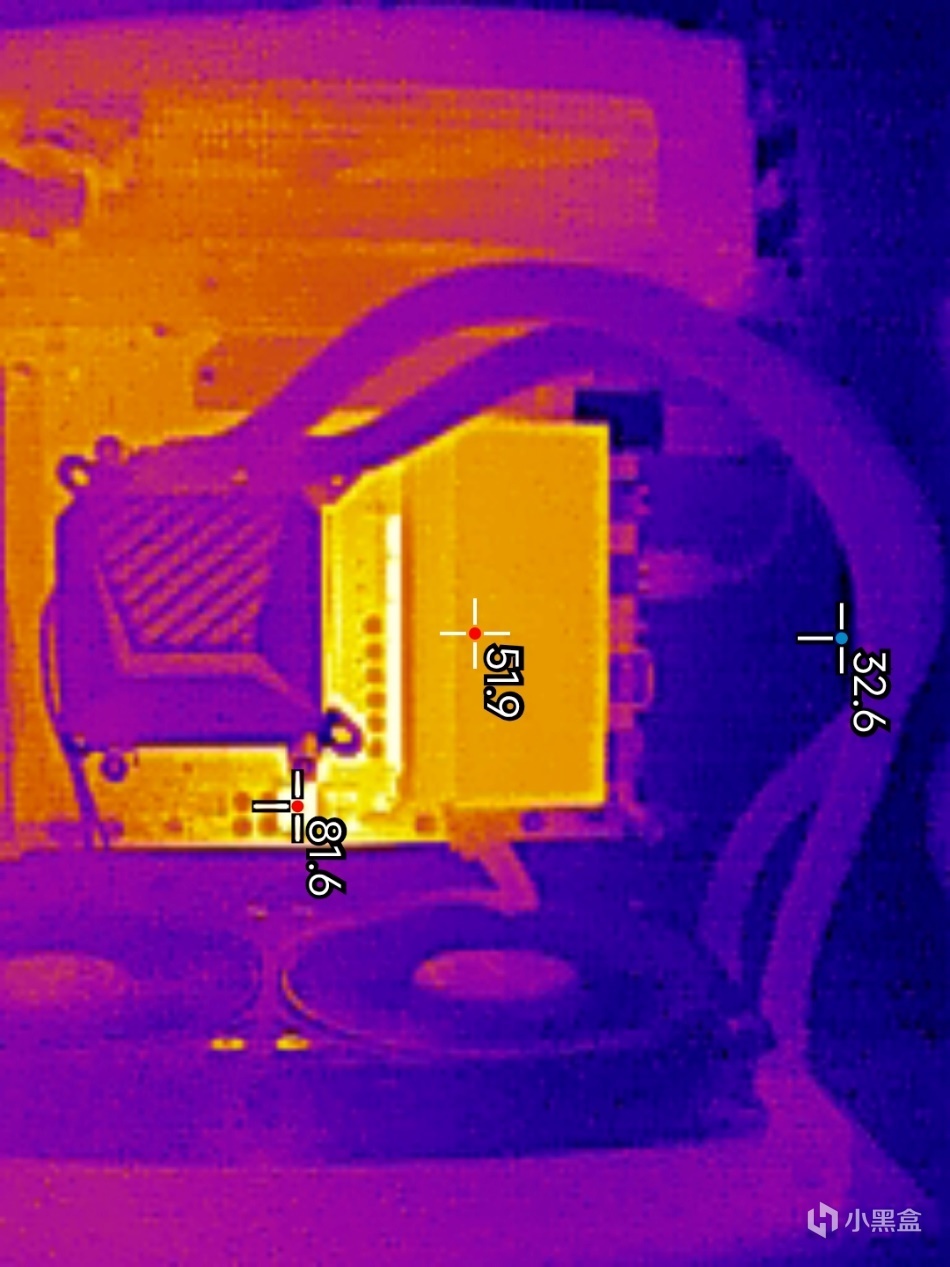

▼稳定输出100W的功耗，主板左侧散热片的表面温度在51.9℃左右，右侧的1相供电芯片温度提升却不明显，在81.6℃左右。

▼单烤FPU测试，处理器功耗在135W左右，全核心睿频4.7GHz左右，温度在85℃左右，散热表现还不错。

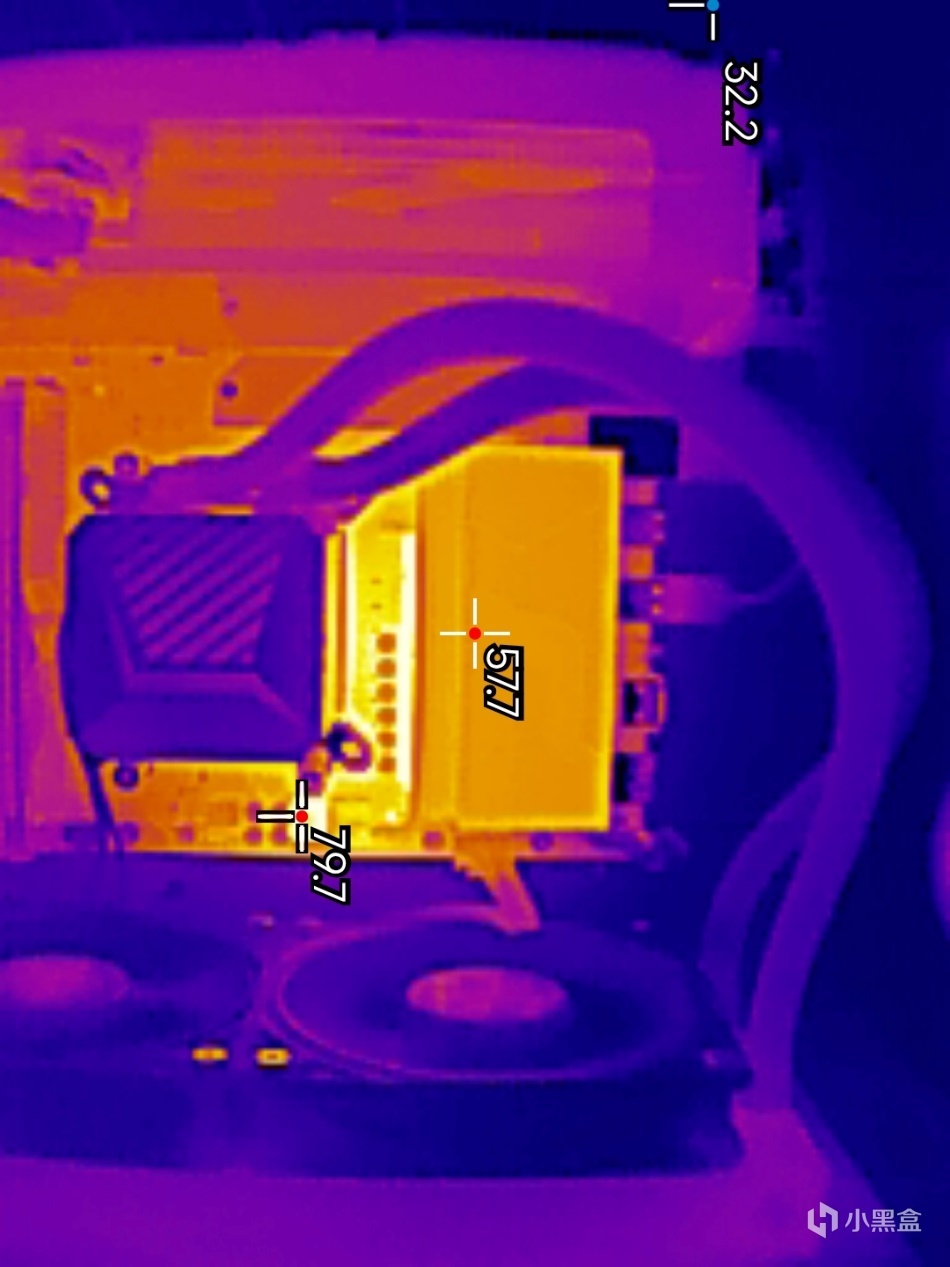

▼供电左侧金属散热件的表面温度在57.7℃左右，感觉也还可以。右侧的1相供电，温度反而略有降低，感觉是机箱内部的风扇转速提高，散热效果变好了。

▼刚刚的5分钟测试还不够，这里直接跑个10分钟的，处理器的功耗稳定在135W左右，全核心睿频稳定在4.7GHz左右，温度曲线也非常稳定，一条直线。

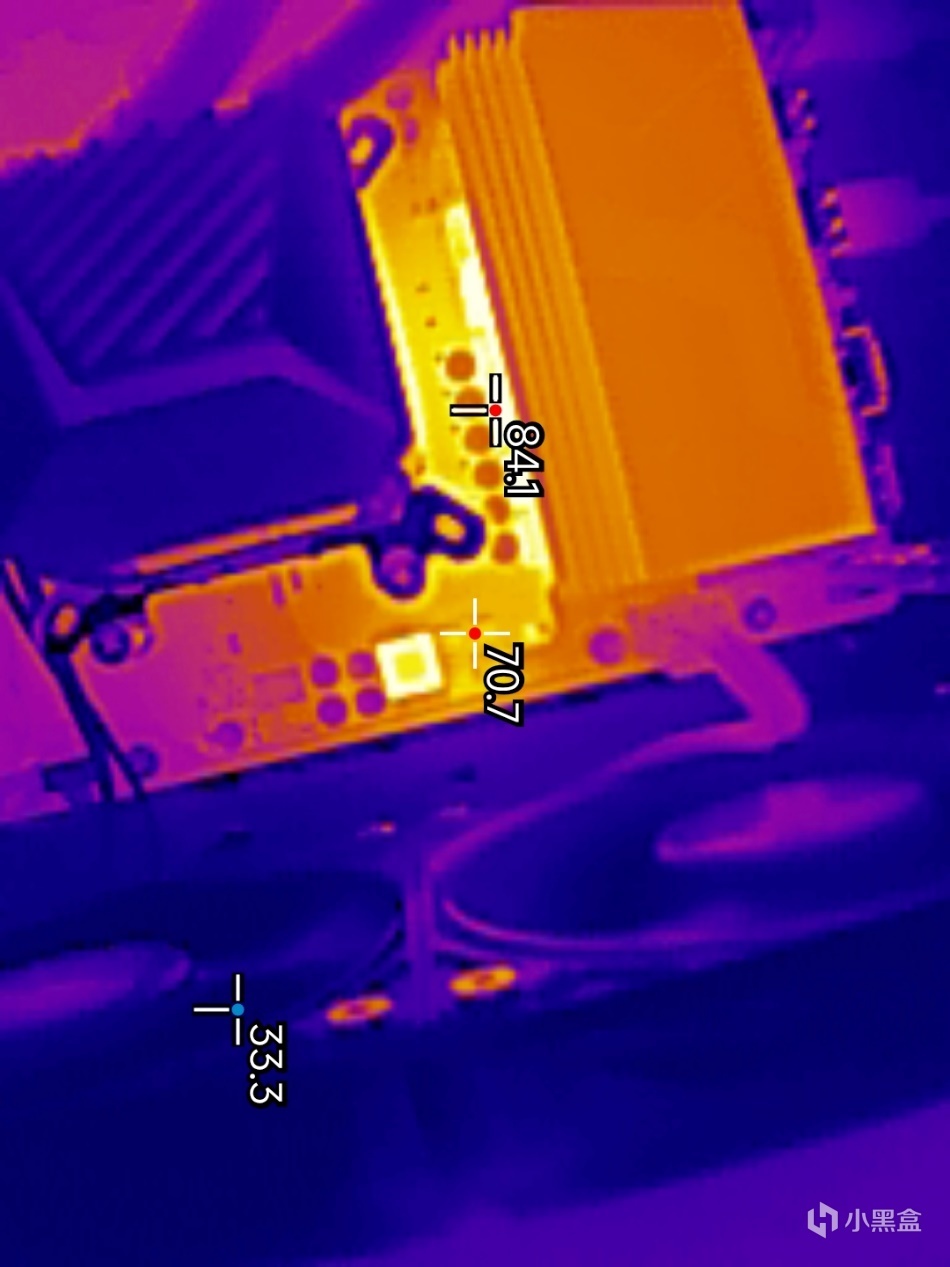

▼这里简单的找一下左侧供电电路模组的最高温度，在84.1℃左右，这个温度表现其实也还好，毕竟这是室温28℃的大夏天。右侧的1相供电温度更低了，仅有70.7℃，被风扇吹的温度降低了好多。

六、总结

华擎这块B850M-X WIFI真的是一块性价比非常强的主板，虽然这块主板的价格不高，但其供电用料属实不错，处理器核心供电部分用了6颗50A的DrMos，可以轻松应付9800X3D处理器跑满，且在室温28℃的时候跑10分钟单烤FPU不降频、不打嗝。这6颗DrMos上覆盖有大体积的金属散热片，可以辅助散热，保证稳定运行。另外，处理器插座上面还有1相供电，温度略高一点，但整体测试下来其实还好，处理器高负载的时候，其温度反而降低了，应该没啥负载，实在担心的小伙伴，可以贴个金属散热片上去。

主板的最上面的M2插槽、主PCIe插槽，都是PCIe 5.0的，M2插槽采用双面散热设计，主PCIe插槽有金属件覆盖、包裹，可以辅助散热和提高稳定性。在功能性方面，这块主板标配4个灯效插座，其中3个支持5V三针ARGB灯效，1个支持12V四针RGB灯效。风扇的4Pin供电接口直接给了6个，机箱前置Type-C、Type-A也都有配备，不错不错。

唯一让蘑菇不太爽的是，主板的IO挡板还是分离式的，如果是一体式的就更好了，装机不容易忘。

谢谢大家！
