教学：如何自己设计校园卡，附带NFC功能，可LED亮灯

能够完成这次的作品，感谢一个平台和一位群友

感谢嘉立创提供的平台。嘉立创每个月免费打样两次（免费打的5块pcb板），对于很多新手都非常适合，完备的社区，提供学习的空间。用料十分的扎实，发货速度也很快。

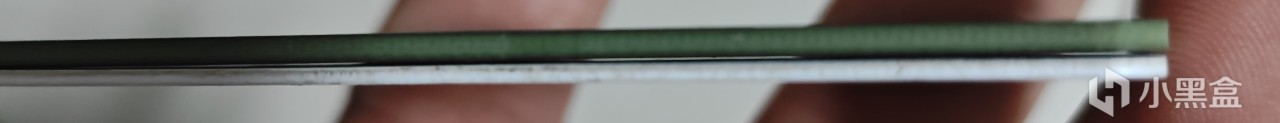

下图是我随便在家找的一张感应卡的对比

白色是自家的卡，绿色是校园卡

这位群友我也不清楚具体的名字，只知道是一位自称--木木学长（学姐）。21年时在交流群里找到一张学校的地图画，简洁清晰，于是也就保留了下来。哪知道做设计卡时能用上，这张图在下面展示。

声明：

本设计不代表学校，纯个人爱好。

如果文章有不对的情况，可随时讨论，看到必回复

如有用到未授权的，可联系盒主，侵必删

本次是带有NFC功能LED灯设计（复杂，花销相对于大点），不是带有奥特曼画面的LED饭卡（拆一张卡，存在失误风险），这两者都很相似，在某音上都可以找到教程

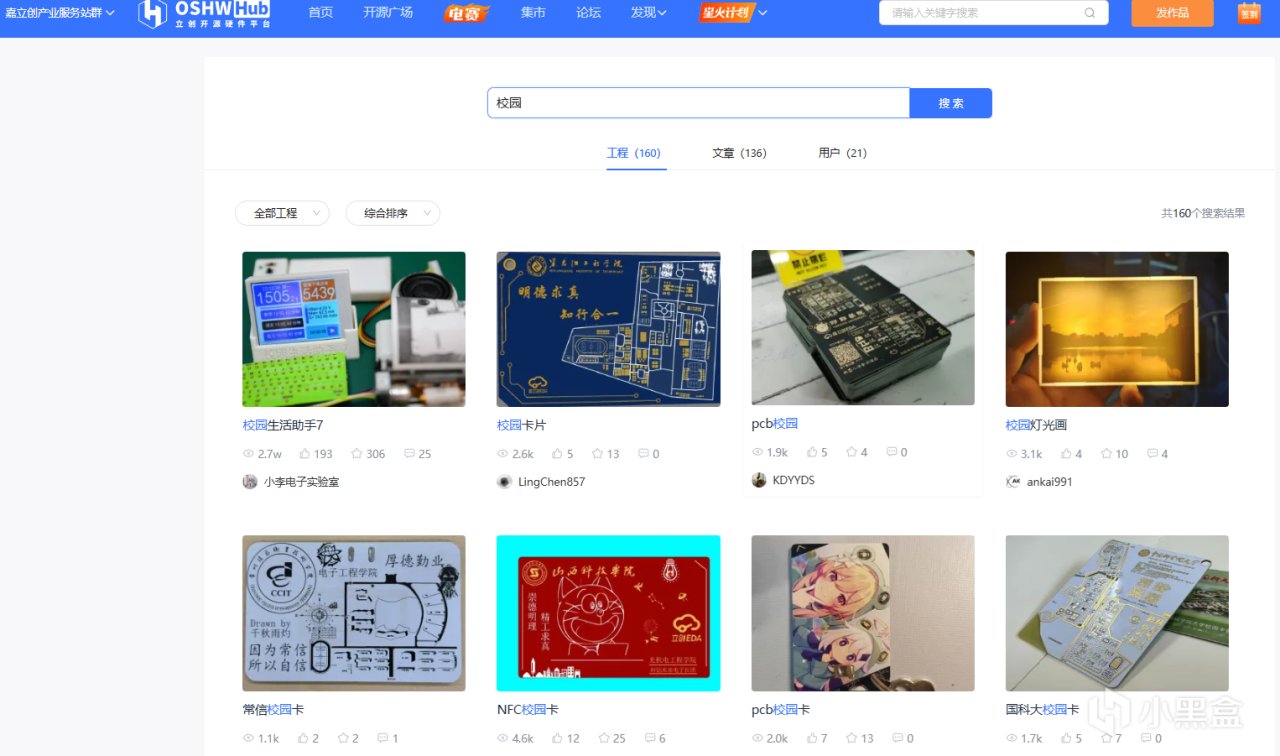

立创开源硬件平台（立创平台有很多，服务的内容不同，随机找一个立创平台，左上角“嘉立创产业服务站群”-“更多服务”-“立创开源硬件平台”）有很多开源的校园板，可以去看看有没有学长（学姐）做的。我的已经开源上传到平台了

原理

实现NFC功能：采用无源RFID（射频识别）技术和电磁感应，通俗一点就是带有NFC设备（手机）的产生一个高频的射频场，卡中的天线捕获这个场，产生感应电流，为NFC贴纸上的电路供电

用到的软件

CAD（可以导出DXF文件的绘图软件）

嘉立创平台（专业板和标准板都可以。不是专业的，可以使用网页版）

PCR532读卡器配套软件

下面就是实操环节

需要自家的校徽，校名称，以及想要添加的字。这些都是需要照片，可以去找艺术字网站生成，截图下载即可。下面这个是我使用的，有很多字体样式

艺术字网站

然后打开cad软件，在描绘之前最好有类似下面这样的图纸。这张图画的比较早，学校有一些地方已经改变了，但大局并没有改变。

图纸

描完后，导出DXF文件

前期的准备工作基本上做完了，打开嘉立创网页版

在SCH页面中，放置这样的器件，BOM如下

导入到PCB页面，先放置一个54x85.5mm的矩框，圆角半径3。在其中一角挖个孔，作为吊绳捆绑的地方。这些操作都可以在最上面“放置（p）”中找到对应功能

板框设置好后，添加咱们的艺术字地图等，最后再布置器件位置。这里需要注意的是：分清图层，艺术字基本上放在顶层底层丝印层。右侧的图层可以切换，笔在哪一层，代表当前在那一层

点击“文件”-“导入”，DXF文件是地图，图片需要调节，这两者都可以设置好大小，要在板框范围内

器件线路设计，器件位置盒主是根据学校布局来的。底层多绕几圈（具体我也不清楚），最左边和下面布线是我用来装饰的。看心情设计

欣赏一下我设计的

底层文字需要从右往左看，原因是从顶层透视看底层

到手后效果

下单

网上有下单教程，记得领取免费打印卷，支付前记得使用即可。

购买器件，由于器件都很小，没有经验的可以选择嘉立创SMT贴片（这个价格不是免费的，自己斟酌）。

购买PCR532读卡器，找客服要配套软件，安装。

读写（我还没有到这一步，也就没有截图给大家提供了）

先安装驱动，检测卡片类型是否能够识别，再进入Ntag操作区。写蓝牙，电话，应用等等，绝对能玩出花来。
