前言

現在放在你面前的是，兩塊來自Mellanox HPE 544+FLR QSFP 40G的四萬兆網卡。

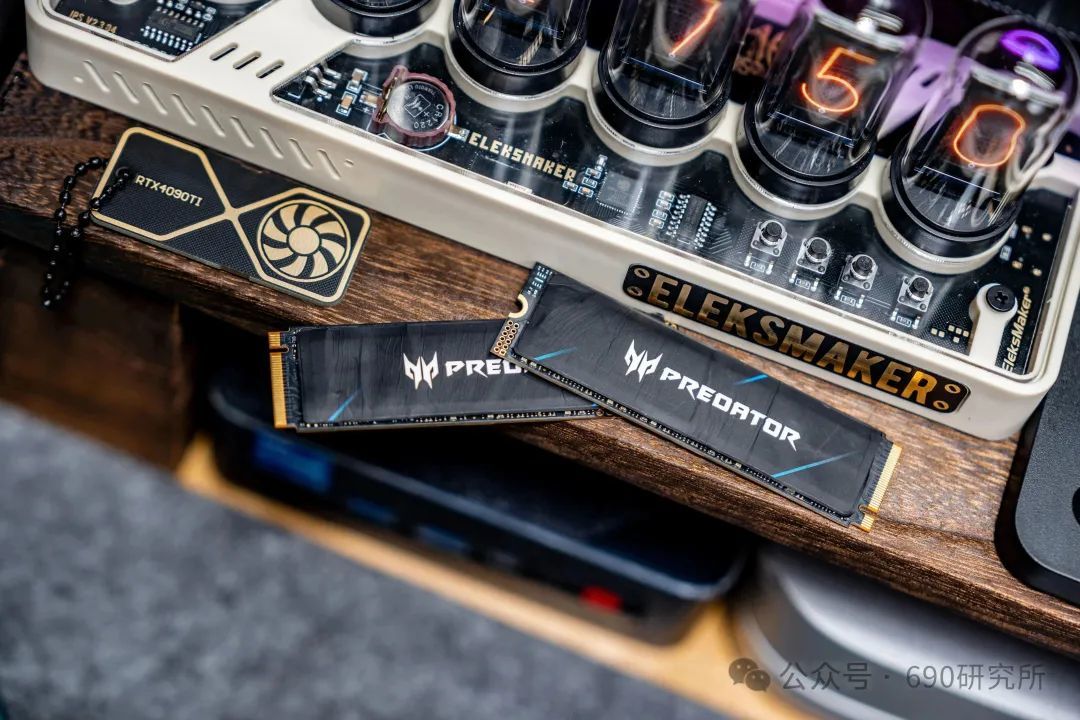

現在又放在你面前的是，兩塊來自宏碁掠奪者PCIE 4.0 4T的滿速無外緩盤。

那麼它們之間能碰撞出什麼樣的火花呢？

我們這一次整個大活，我們將會以這兩塊40G的網卡和這兩塊4T的PCIE 4.0盤來組裝一臺NAS出來。

前排提示，本期純整活，方案實現並不完美，且並不具備日常使用價值。

選擇硬件

全閃NAS中最核心的三個部件就是硬盤、網卡、主板。

網卡是對外連接的上限，硬盤的速度是內部傳輸的上限，主板是承載這整個系統的基板，兼容性和通道的速度都由它決定。整個系統就像是一個水泵，網卡就像是出水口，出水口的直徑限制水的流量，硬盤就像水泵電機，轉速高低決定水流速度，主板就像整個水泵外殼。

硬盤選擇

這一次選用這的兩塊4T的PCIe4.0盤是來自宏碁掠奪者GM7，是一塊非常經典的滿速無外緩盤。

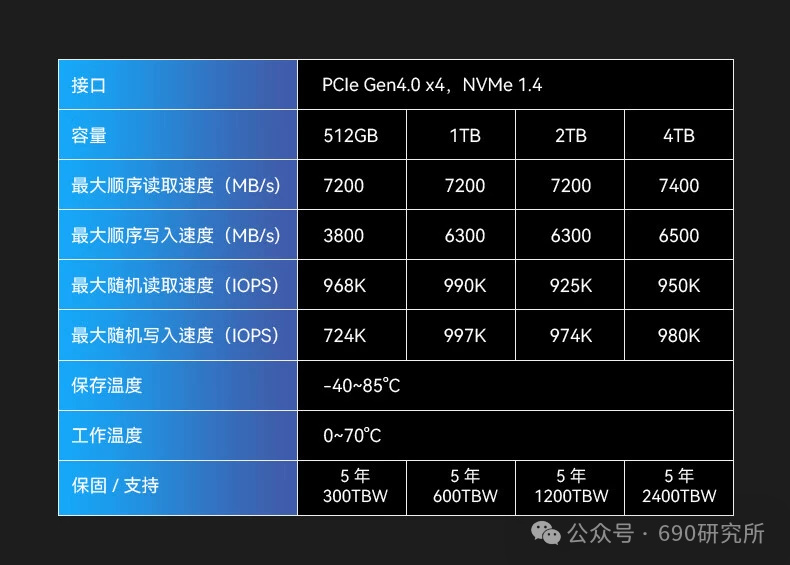

官方標稱順序讀取速度能到7400MB/s，順序寫入速度能有6500MB/s，950K IOPS的隨機讀取性能，標稱性能可以說是無外緩盤的頂級性能了。

我們比較關心的售後方面是五年質保，寫入量保修4T版本給到了2400TBW，五年質保和TBW以先到者爲準，這樣的售後服務還是非常讓人放心的。

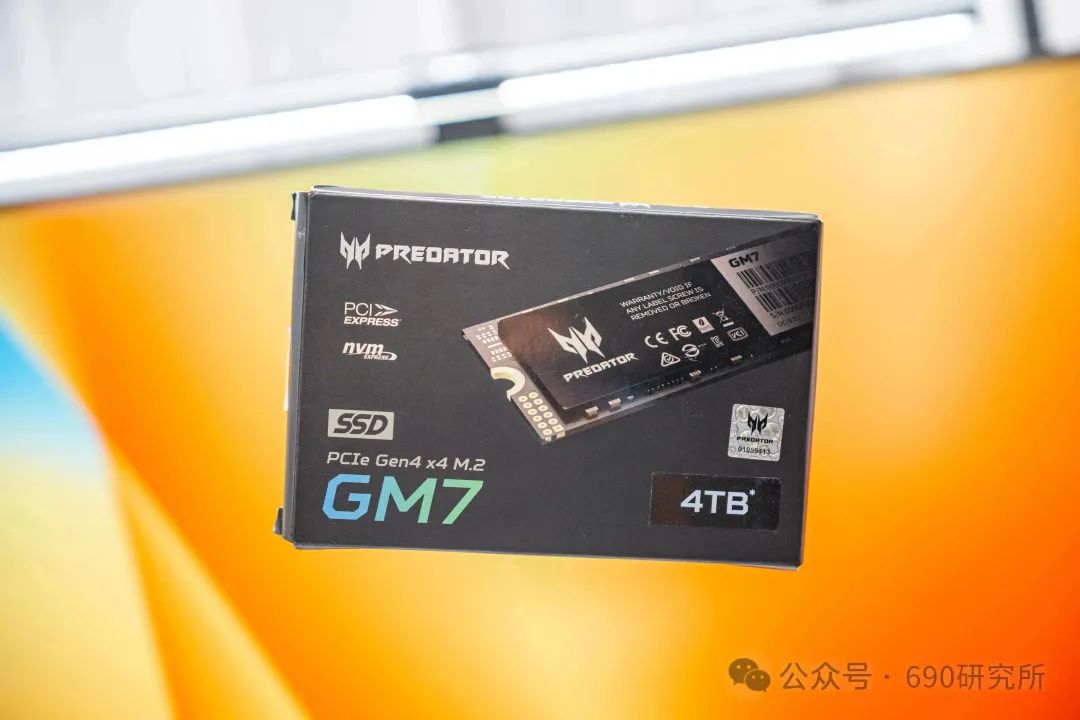

包裝依舊是宏碁掠奪者的經典包裝，黑色啞光搭配亮面的硬盤圖片，質感非常不錯。

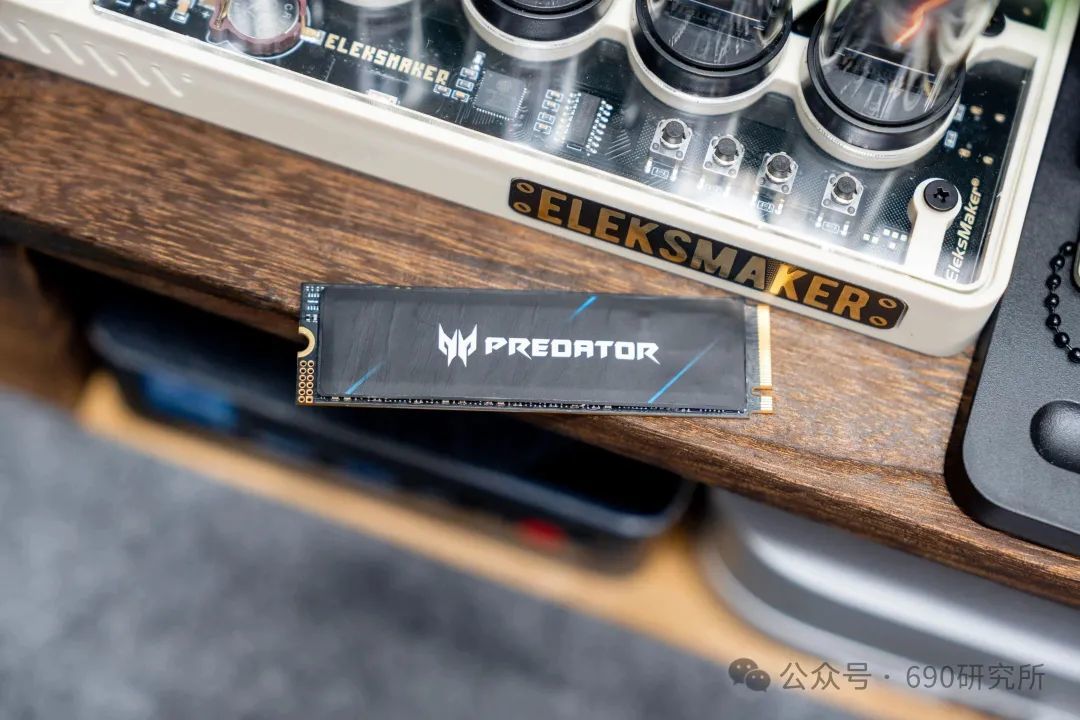

正面是自帶的石墨烯散熱片，能有效導熱，也可以搭配金屬散熱片使用。

ps：盤自帶的散熱片被撕過所以有點褶皺。

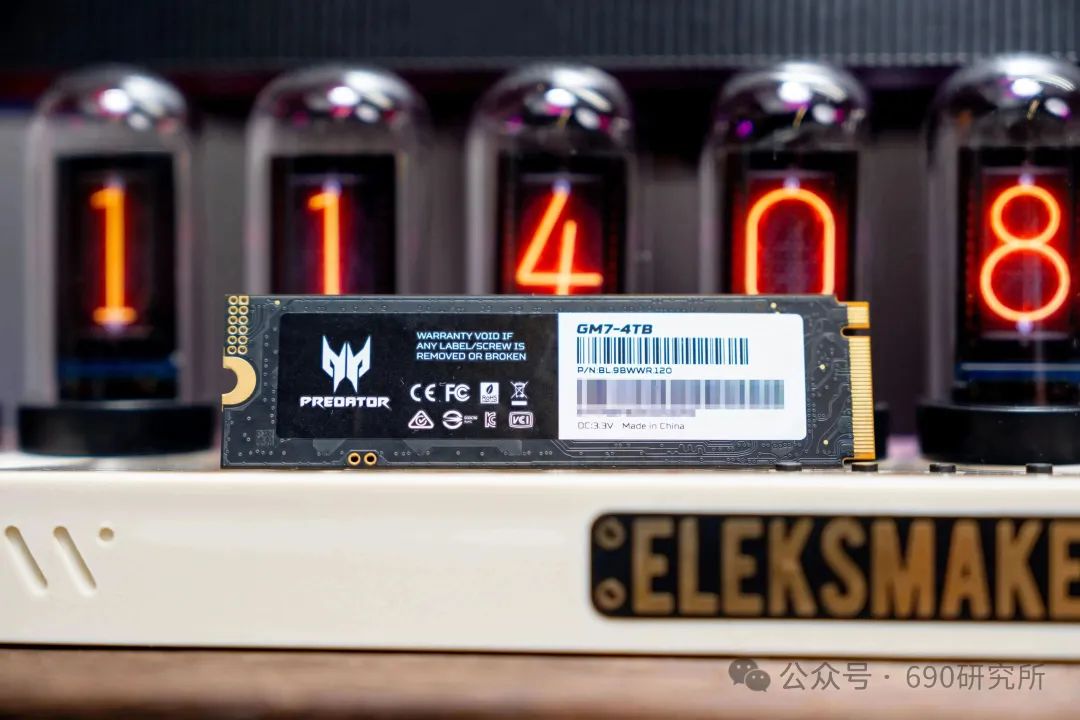

硬盤背面就是常規的序列號信息。

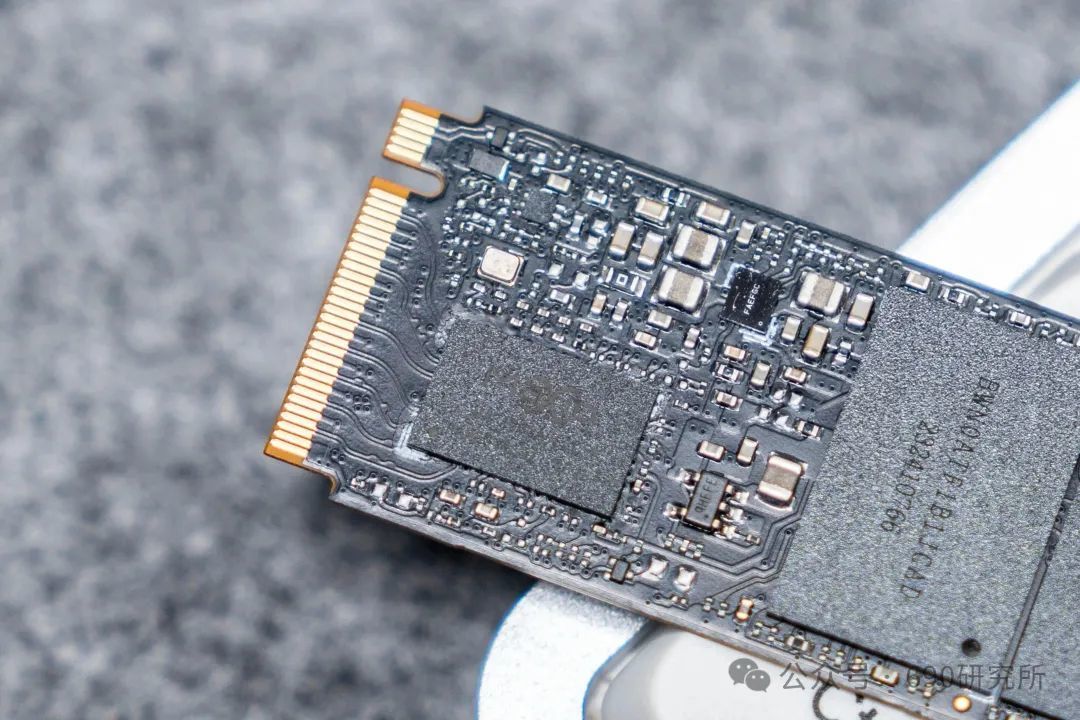

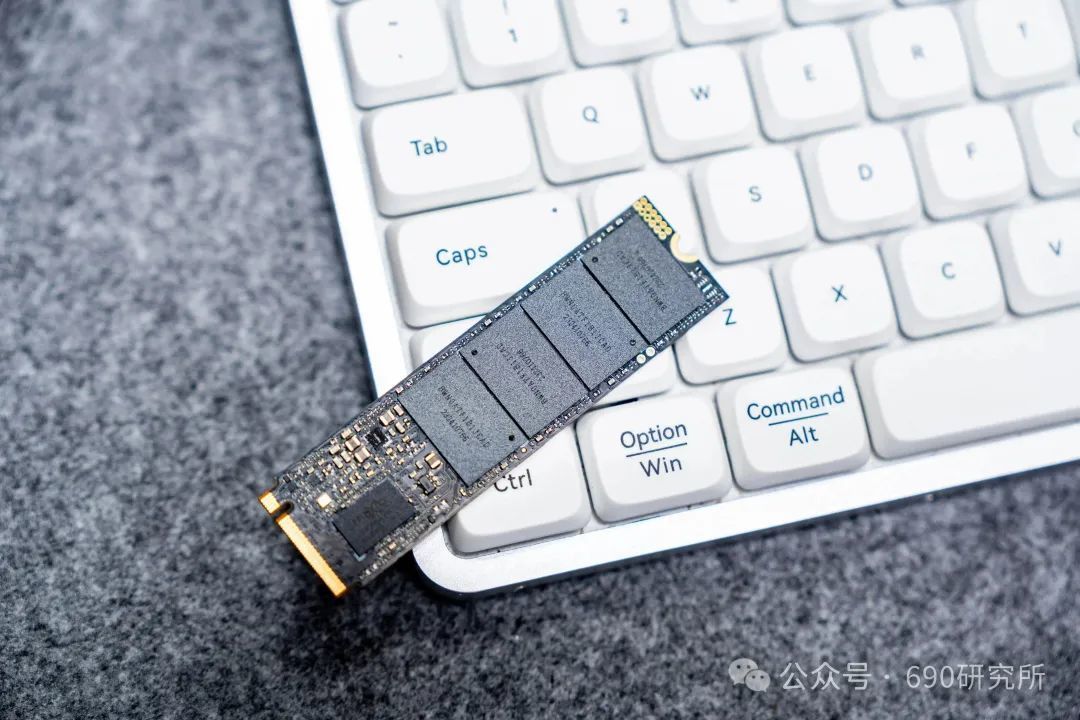

正面四顆粒，沒有獨立緩存。所有芯片集中在正面，這一點非常不錯，散熱效率比較高，設備兼容性更加好了，適合筆記本用戶和主機用戶，當然也適合臺式機用戶，可以搭配主板自帶金屬馬甲散熱了，無需考慮像雙貼盤那樣背面顆粒散熱不佳的情況。

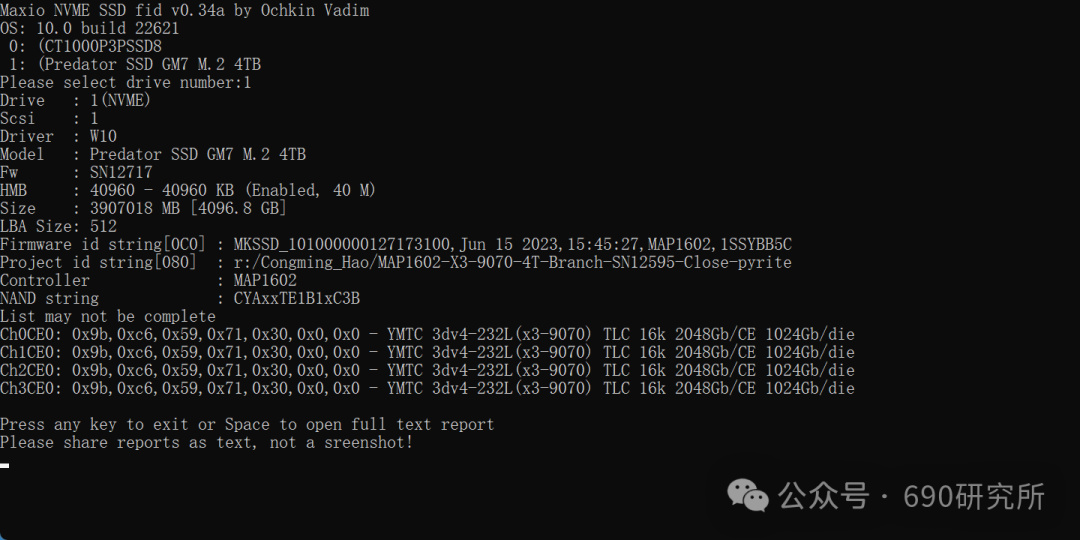

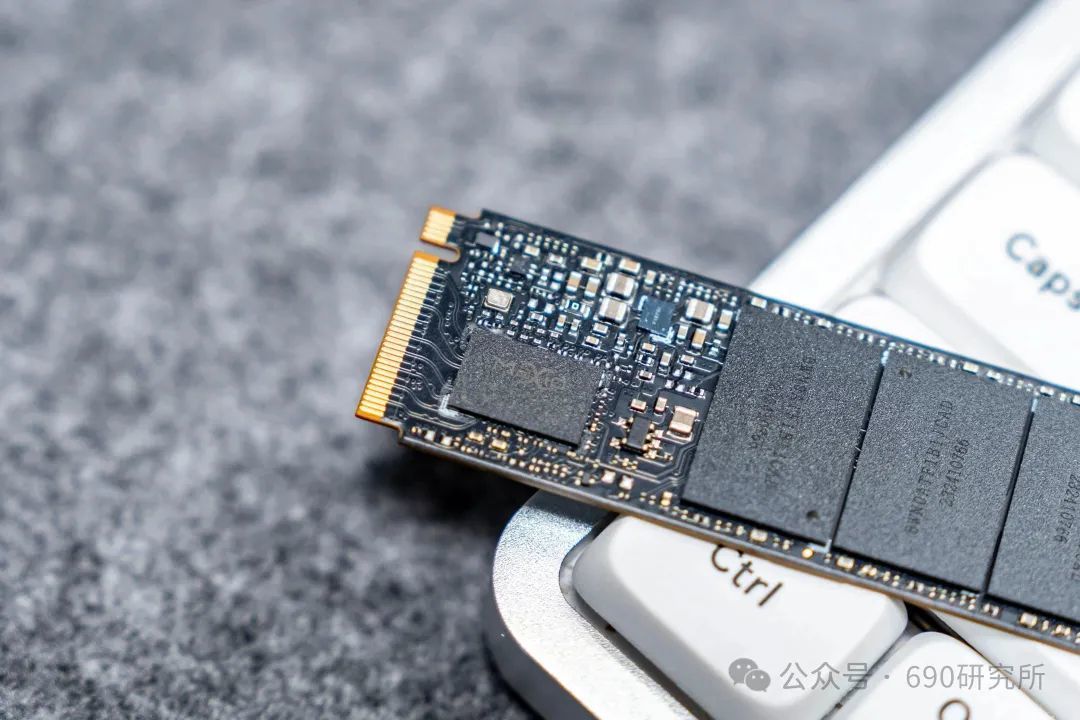

主控芯片是來自國產聯芸科技的MAP1602主控，是聯芸的第三代主控產品，採用了12nm製程工藝，無緩存設計，全盤模擬SLC策略。

顆粒是來自長江存儲的232層TLC顆粒——X3 9070，可以做到單顆1T容量，實現了高達 2400MT / s 的IO 速度，性能十分強悍。

那接下來上機看一下這塊硬盤能有怎麼樣的表現吧！

硬盤測試

首先測試單塊硬盤的測試平臺不是我們最終實現NAS的平臺。

測試平臺：零刻SER7 MAX這次換演員了（bushi，純屬是不想拆機器了）

CPU：R7 7840HS

系統盤和測試盤都跑在PCIe4.0 x4通道上，並且做好了散熱。

CDI

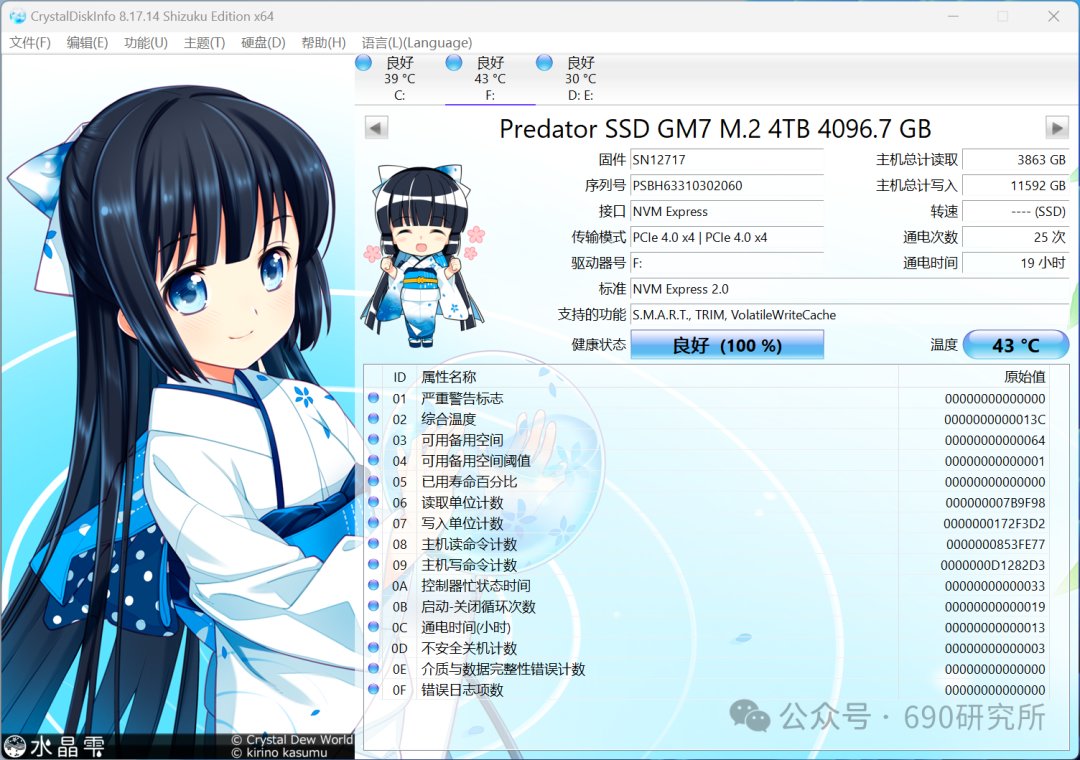

首先是檢測硬盤SMART信息的crystal disk info軟件，可以看到硬盤的傳輸模式正確跑在PCIe4.0 x4通道上，待機溫度在43度。

CDM

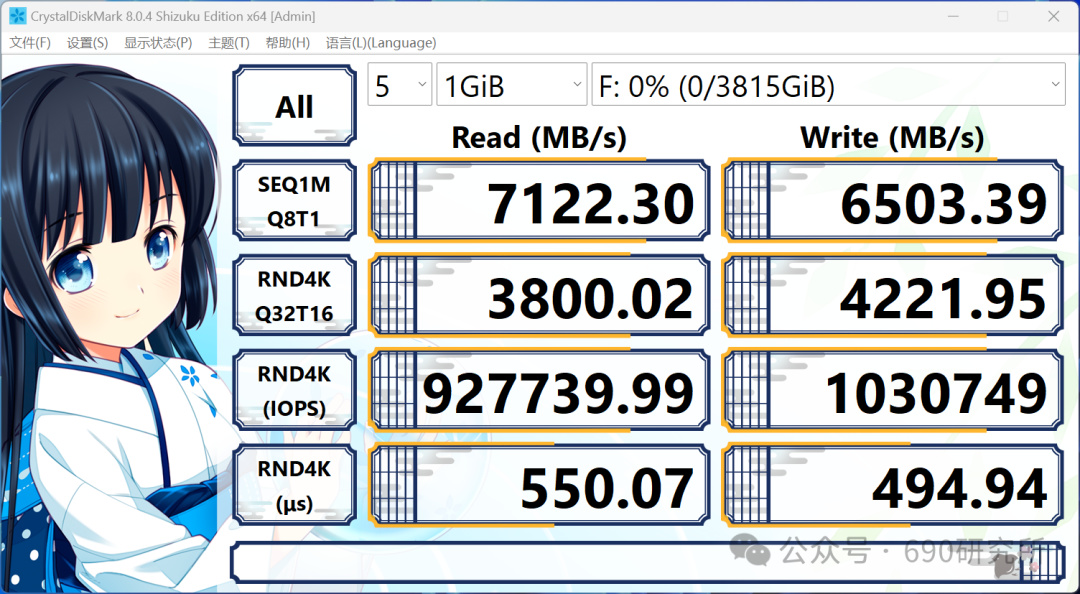

速度測試第一項是crystal disk mark軟件，1G測試，可以看到讀寫速度分別是7122MB/s和6503MB/s，最影響日常使用的4K隨機讀寫性能更是突破了1000K，順序讀取是927K IOPS，順序寫入高達1030K IOPS。

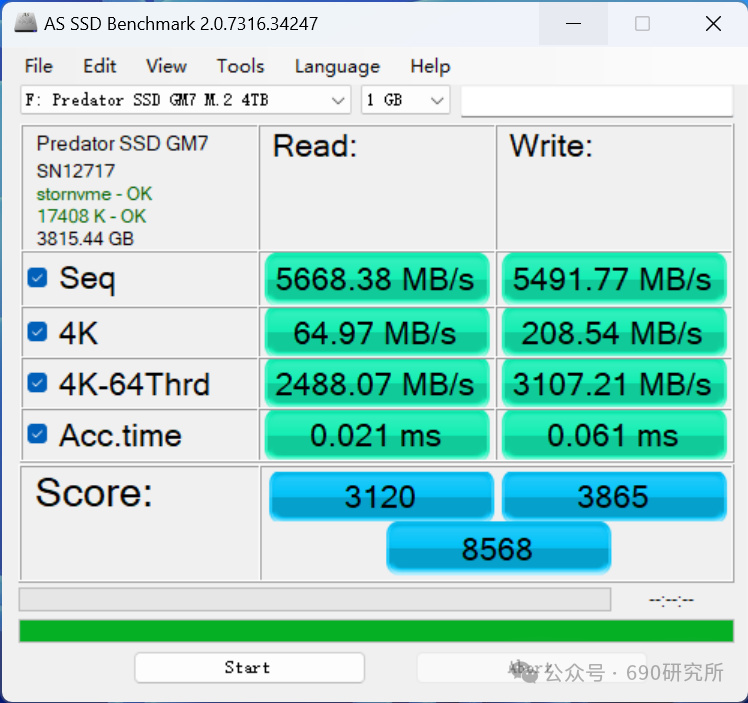

AS SSD

AS SSD 的策略與CDM不同，其測試成績更貼近日常使用一些，不過也是娛樂軟件，CDM追求標準的峯值性能，AS SSD每次測試波動會比較大。

順序讀寫能達到5668MB/s和5491MB/s，最終獲得了8568的好成績，可以用作同價位固態參考。

AIDA64 Disk Benchmark

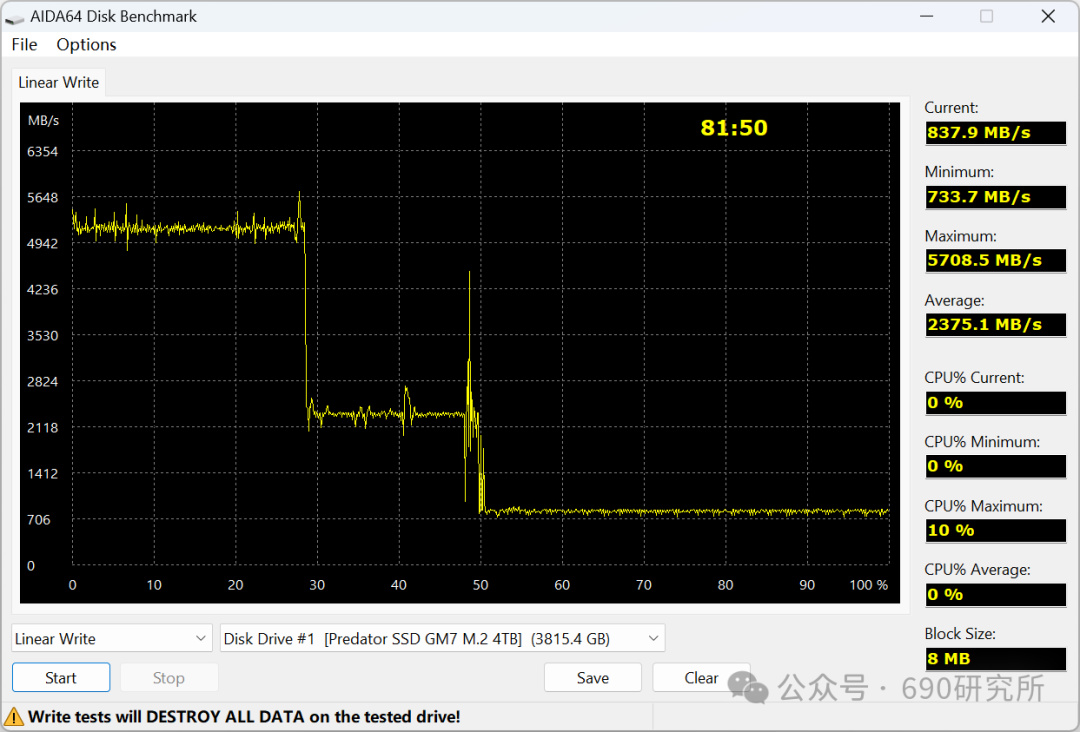

接下來是最漫長且“殘酷”AIDA64的寫入測試，通過這個軟件測試，可以很直觀地看到這塊無外緩盤的模擬SLC緩存大小，和整體寫入速度，以及主控的策略。

只能說不愧是4T盤呀，測試足足跑了一個半小時才全部寫入完成。

從全盤寫入的情況來看，宏碁掠奪者GM7 4T呈現三段式寫入，SLC緩存的大小在1070G左右，緩內的讀寫的速度在5200MB/s左右，對於4T盤來說，將近30%的SLC緩存還是挺大的了。

當SLC緩存寫完的時候，進入到TLC直寫階段，速度還能保持在2400MB/s左右，但是TLC直寫階段非常短，當寫入到2T的時候就會進入到第三段，速度保持在840MB/s左右。

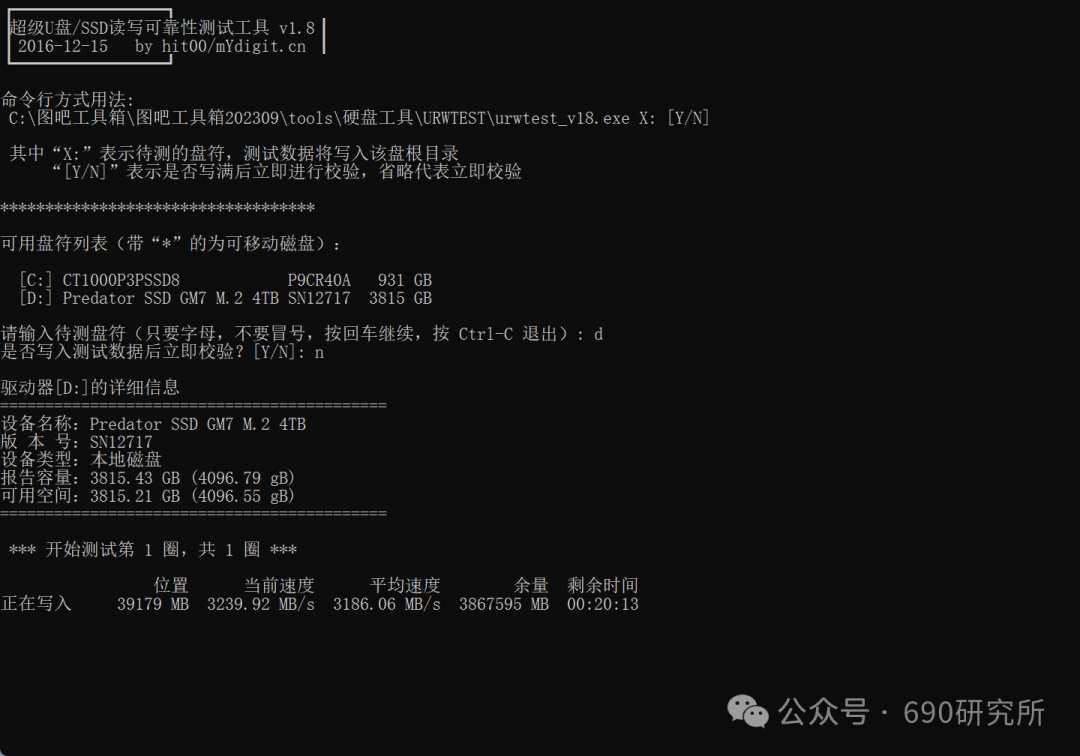

URWTEST

在最貼近實際使用的URWTEST測試中，宏碁掠奪者GM7緩內的速度實際能有3000到3500 MB/s，性能還是非常不錯的。

可是，硬盤實際緩內寫入還是隻有3000+ MB/s，根本沒辦法到達40G網卡的極限性能呀，那要怎麼辦？

我們準備直接給這兩塊盤組建

RAID0陣列

，我就不信跑不上40G！

網卡選擇

我們爲什麼會選擇賣螺絲核心的HP544+FLR網卡？

因爲便宜，實在是太便宜了。

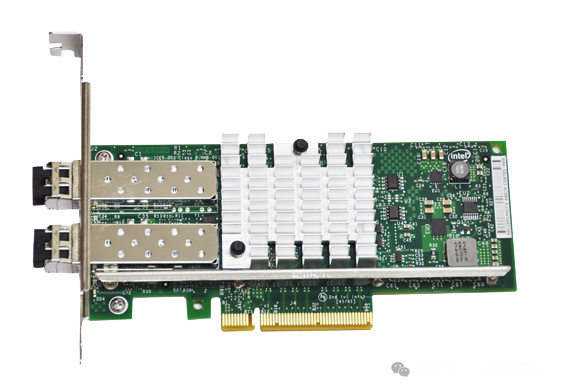

40G的網卡只需要40塊錢，隔壁Intel的82599芯片的萬兆光口卡還要100塊錢呢，40G的網卡已經是白菜價格了。

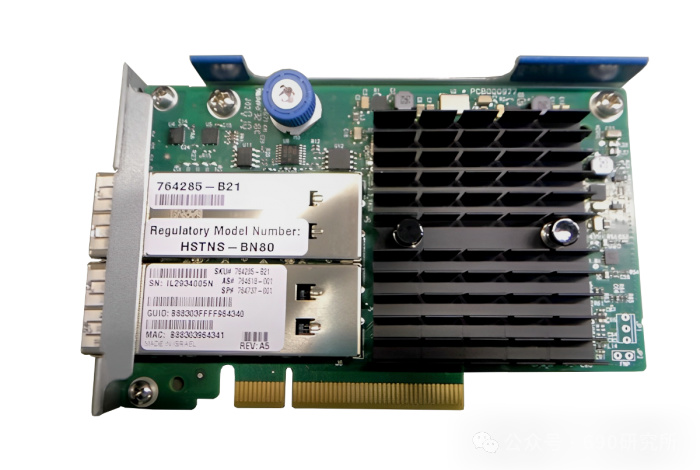

HP544+FLR QSFP網卡是邁絡思CX3PRO芯片，同時支持10G、40G或56G的以太網和

InfiniBand。

以太網方面支持

IEEE Std 802.3ae 10 Gb 以太網

IEEE Std 802.3ba 40 Gb 以太網

IEEE Std 802.3ad 鏈路聚合

IEEE Std 802.3az 高能效以太網

IEEE Std 802.1Q/.1P VLAN 標記和優先級

IEEE Std 802.1Qau 擁塞通知

IEEE Std 802.1Qbg

IEEE P802.1Qaz D0.2 ETS

IEEE P802.1Qbb D1.0 基於優先級的流量控制

IEEE 1588v2

巨型幀支持 (9600B)

INFINIBAND支持

符合 IBTA 規範 1.2.1

基於硬件的擁塞控制

1600 萬 I/O 信道

256 至 4K 字節 MTU，1G 字節消息

兼容性

PCI EXPRESS 接口

符合 PCIe Base 3.0 標準，兼容 1.1 和 2.0

2.5、5.0 或 8.0GT/s 鏈路速率 x8

自動協商爲 x8、x4、x2 或 x1

支持 MSI/MSI-X 機制

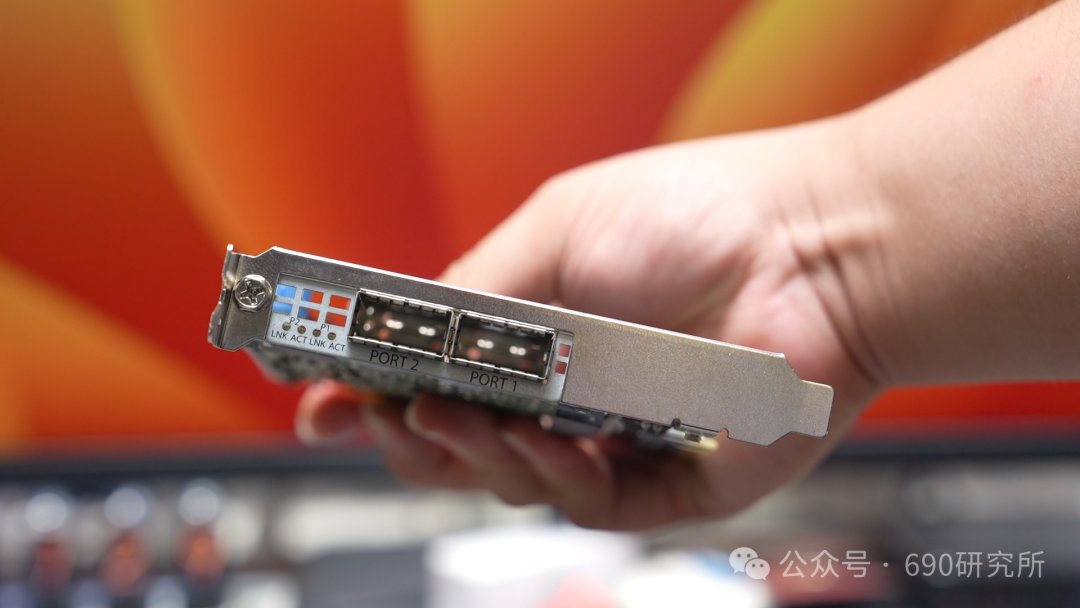

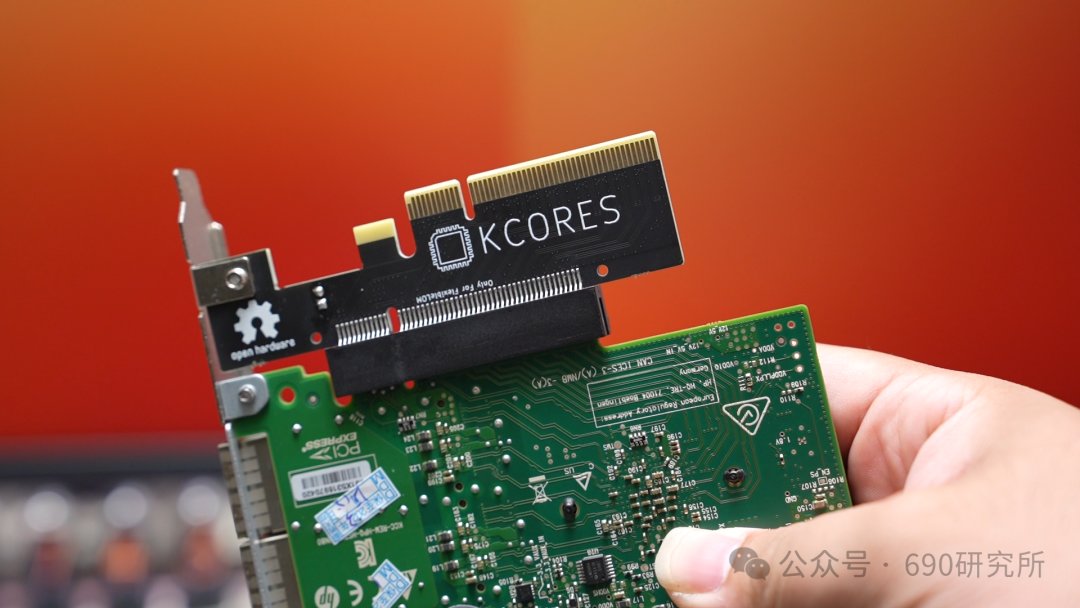

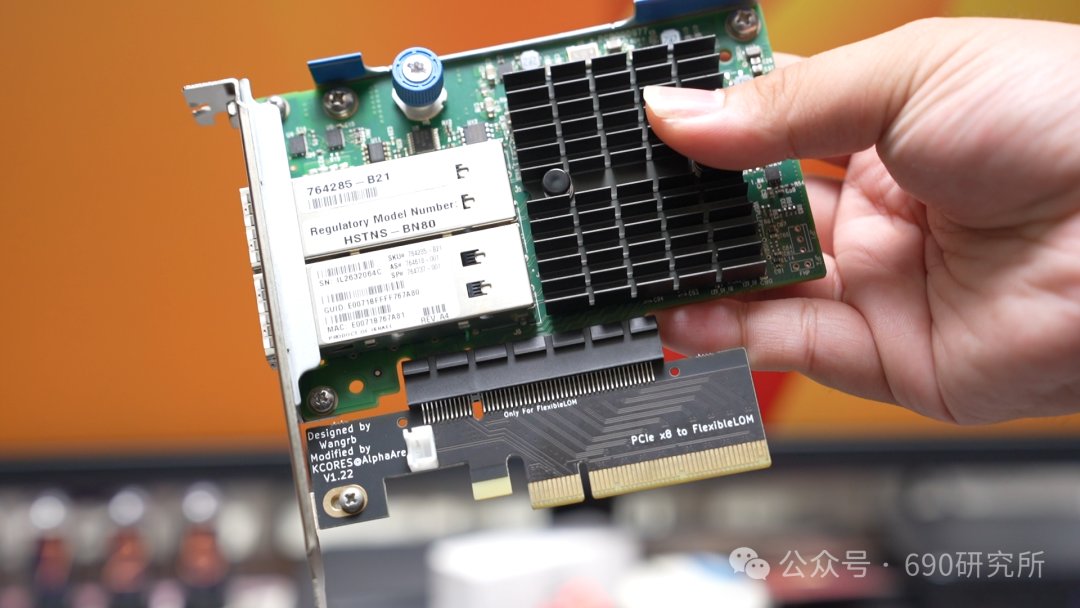

但是這個網卡比較特殊的是，插槽並不是正常的PCIE插槽。這個也不是什麼問題，現在已經有這個KCORES開源的轉接板，有能力的可以自己打板，成品的轉接板也都不貴，一塊轉接板加擋板也就二十來塊錢。

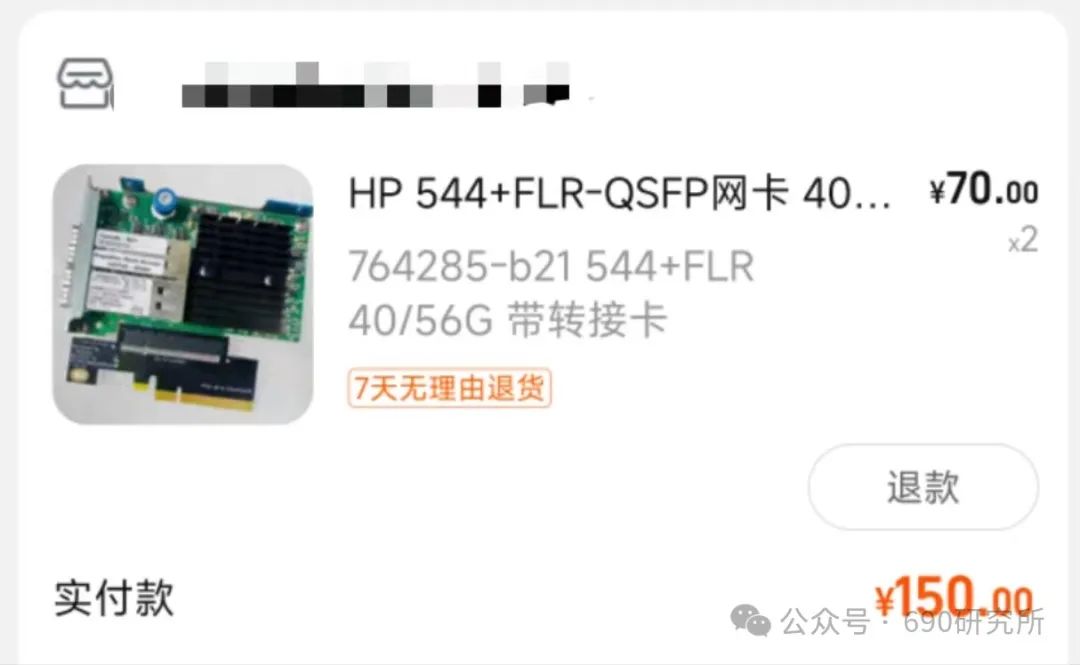

我們這兩張網卡淘寶入手150，圖個省心。

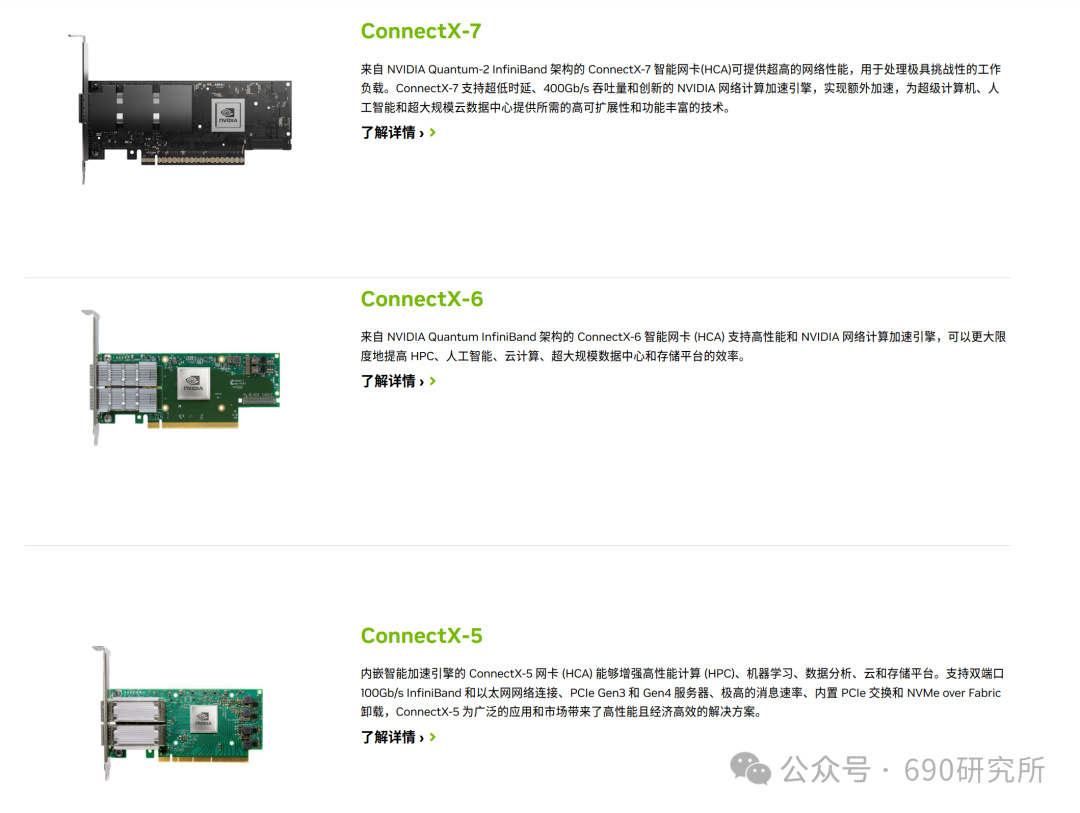

別看40G網卡這麼快的速率，其實這已經是被淘汰的產品了，在服務器產品中，用於雲計算、超算、數據中心、人工智能等使用場景，主流IB網卡早已經到100G以上，甚至200G、400G的速率。

主板選擇

NAS端主板

因爲考慮到要使用PCIE 4.0固態做陣列，所以對主板有硬性要求，首先要支持PCIE 4.0，且有兩個4.0 M.2槽位，考慮到544FLR這個網卡在這兩代最新平臺上兼容性，有些平臺插在南橋出來的PCIE通道上並不能兼容，所以主板的選擇比較慎重。

我們目前手上能有兩條PCIe 4.0 M2插槽的主板，符合條件的只有三塊，分別是技嘉Z790 GAMING X AX，微星MSI H670戰斧導彈，爾英B760M幻翼。

雖然這三塊規格上差別很大，但是對於網卡來說，本質上大差不差，除了直連CPU的X16插槽，底下南橋走的PCIE通道都是不足X8的，且不兼容，這真是太難受了。

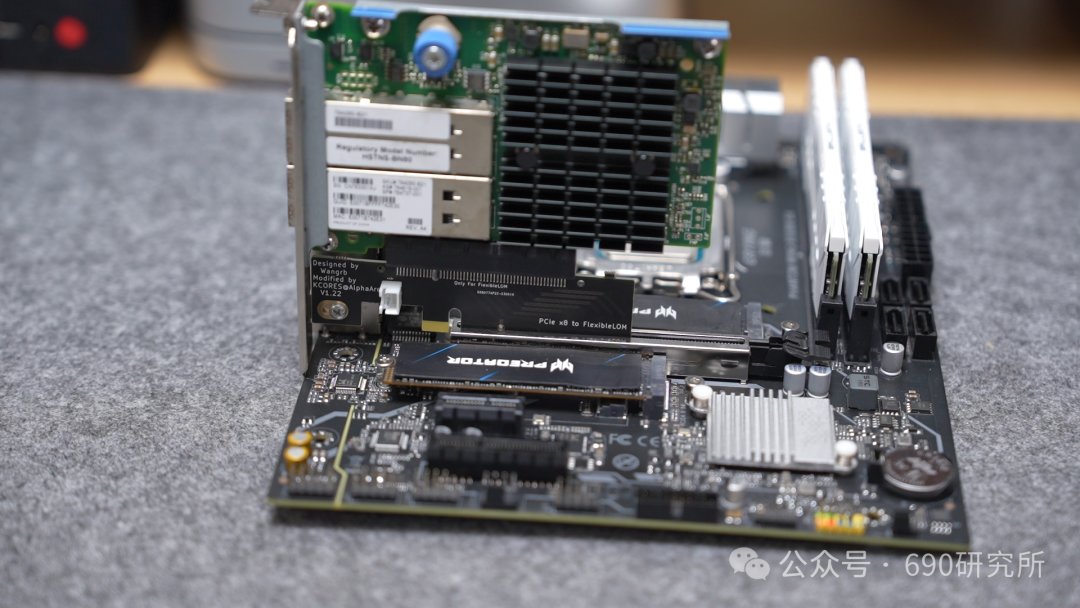

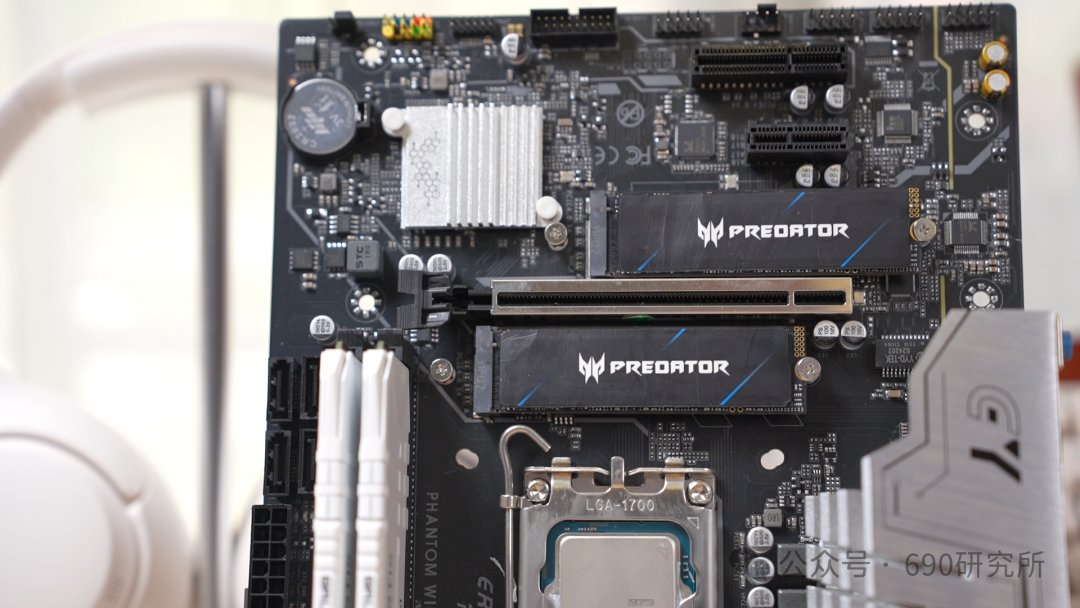

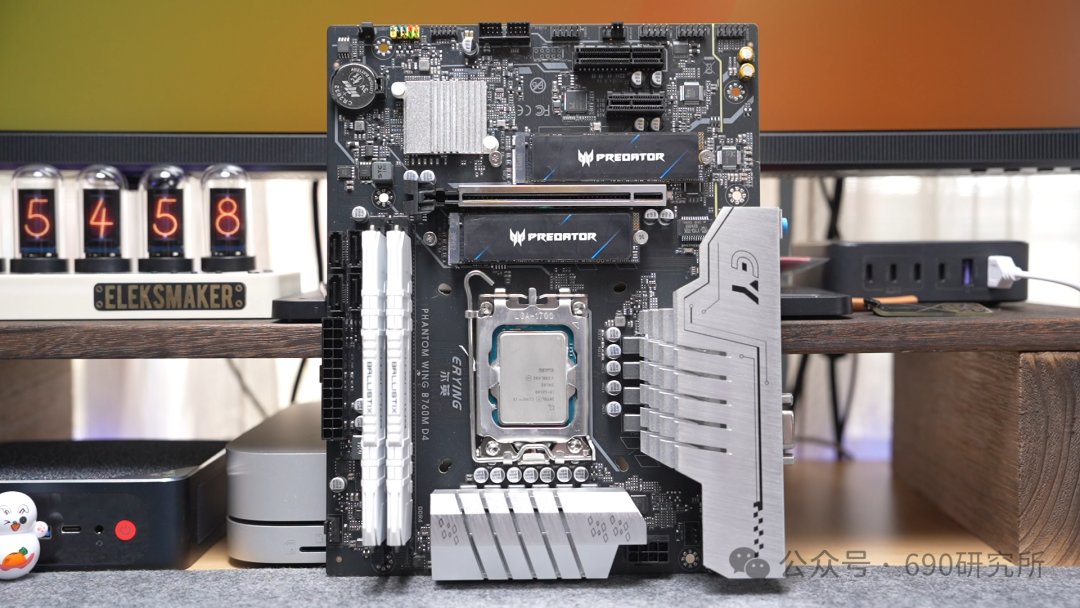

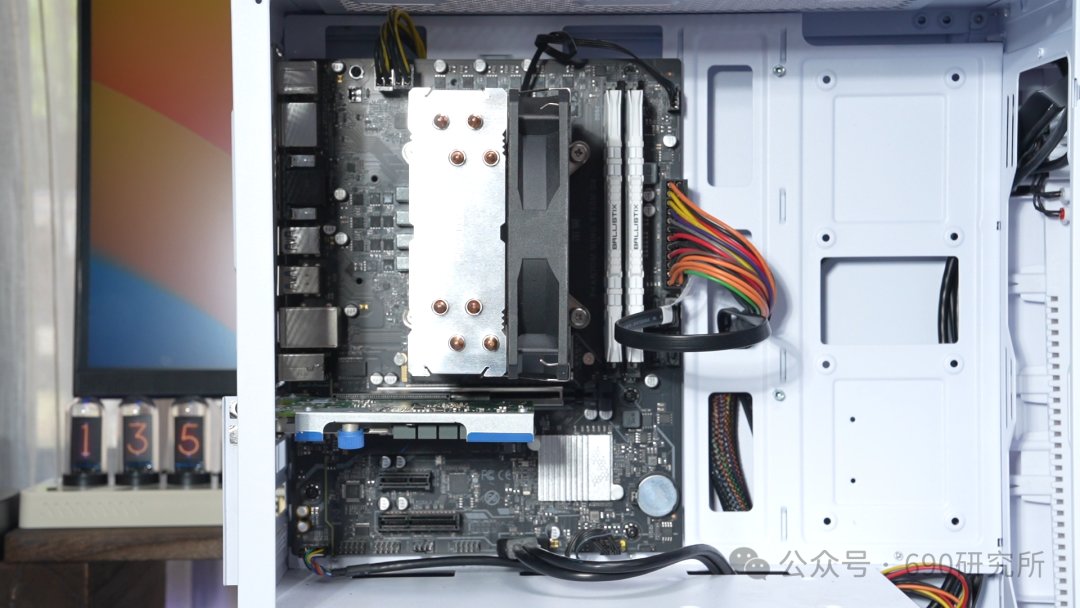

最後兜兜轉轉還是用了爾英B760這塊，插在直連CPU的X16插槽上。別問爲啥不用Z790這些上直連CPU的X16插槽，問就是不兼容（悲）

爾英這塊板子雖然性價比非常高，做工也不錯，但是這個散熱馬甲真是有點難受，會擋散熱器，無奈只能拆掉了，好在cpu是12100，毫無供電壓力。

客戶端主板

客戶端的平臺搭配反而更加讓我頭疼了，其實要雙向實現40G的傳輸速度，客戶端主板的需求其實和NAS端是一樣的，都需要雙M2插槽，且是4.0通道，這就很難受了。

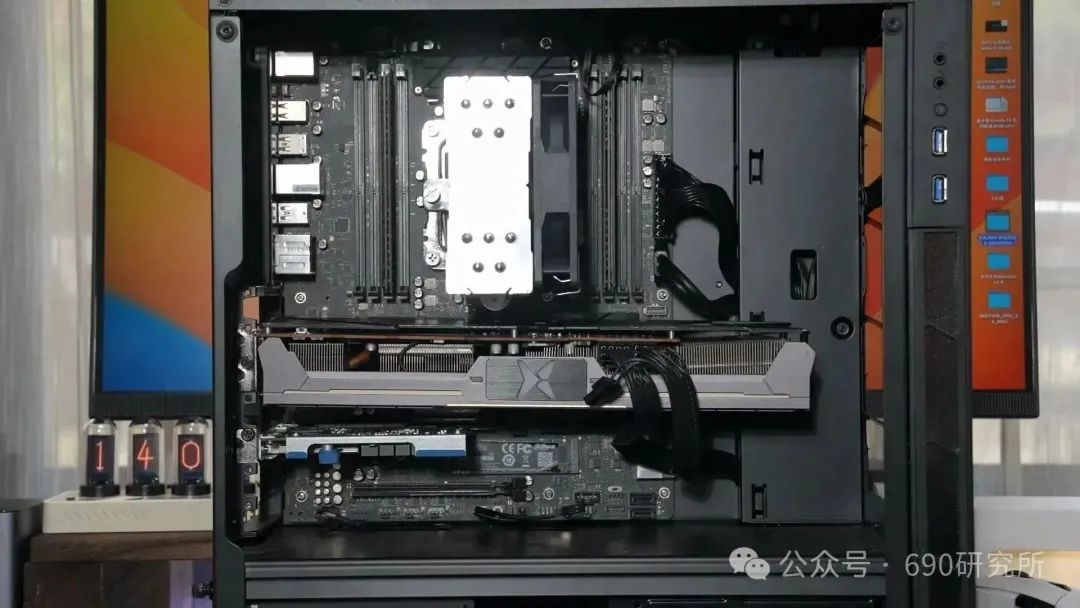

我就只能退而求其次選擇了這塊微星的X299 Raider，之前玩四通道內存工作站平臺剩下的主板，閒置了好久，這一次再次請出山。

但是可惜的是X299是PCIE 3.0平臺，並不能用4.0盤來組陣列了，肯定會對最終實現有所限制的，但是目前也沒辦法了，要麼買張PCIE拆分卡，插滿六塊3.0固態來組陣列強制堆滿速度，要麼換主板。

不過最後我們選擇的是兩塊PCIe 3.0的盤組成RAID0，這樣也能變相實現。

選擇系統

要跑滿40G網卡的速度，我們需要用到一項技術——RDMA，

遠程直接內存訪問(即RDMA)

是一種直接內存訪問技術，它將數據直接從一臺計算機的內存傳輸到另一臺計算機，無需雙方操作系統的介入。RDMA最早在Infiniband傳輸網絡上實現，後來業界廠家把RDMA移植到傳統Ethernet以太網上，降低了RDMA的使用成本，推動RDMA技術普及。

RDMA本身只是一種概念，具體實現不同廠商都有自己的實現方式，目前市場上能見到的RDMA產品可以分爲三類：

InfiniBand——“無限帶寬”，其誕生的目的是爲了取代PCI總線，後續轉向到計算機集羣互聯方向和存儲設備的連接，而Mellanox這家以色列芯片公司（現在是被英偉達收購）是目前InfiniBand市場的絕對領導者。

InfiniBand通過交換機在節點之間直接創建一個專用的受保護通道，並通過InfiniBand適配器管理和執行的遠程直接內存訪問（RDMA）和發送/接收卸載，方便了數據和消息的移動。適配器一端通過PCI Express（PCIe）接口連接到CPU，另一端通過InfiniBand網絡端口連接到InfiniBand子網。與其他網絡通信協議相比，這提供了明顯的優勢，包括更高的帶寬、更低的延遲和增強的可擴展性。

RDMA最早在Infiniband傳輸網絡上實現，後來業界廠家把RDMA移植到傳統Ethernet以太網上，降低了RDMA的使用成本，推動RDMA技術普及。在Ethernet以太網上，根據協議棧融合度的差異，分爲iWARP和RoCE兩種技術，而RoCE又包括RoCEv1和RoCEv2兩個版本(RoCEv2的最大改進是支持IP路由)。

RoCE是爲了降低IB部署的成本而推出，實際上的核心就是把IB的包架在通用Ethernet上發出去，因此對於RoCE，實際上它的二層包頭已經是普通以太網的包頭。

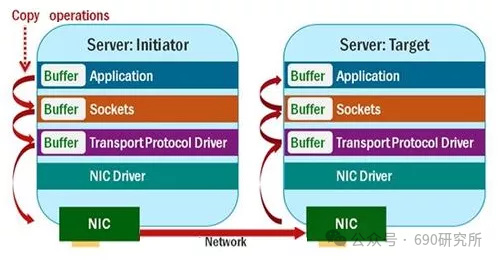

（圖片來自互聯網）

在傳統TCP/IP中，來自網卡的數據，先拷貝到核心內存，然後再拷貝到應用存儲空間，或從應用空間將數據拷貝到核心內存，再經由網卡發送到Internet。這種I/O操作方式，需要經過核心內存的轉換。它增加了數據流傳輸路徑的長度，增加了CPU的負擔，也增加了傳輸延遲。

RDMA其實是充當了一個”沒有中間商賺差價”的角色，”像是某二手車交易網”。

落實到系統內功能，考慮到我們是要當作NAS使用，SMB功能是繞不開的。

Windows Server 包含一個稱爲 SMB 直通的功能，用來支持使用具有遠程直接內存存取 (RDMA) 功能的網絡適配器。使用 RDMA 的網絡適配器能夠全速運行，延遲時間非常低，CPU 使用量非常少。對於 Hyper-V 或 Microsoft SQL Server 等工作負載，這讓遠程文件服務器如同本地存儲一樣。

在Windows server上SMB直通是自動配置的。

所以NAS端的系統我們就選擇Windows server 2022版本，那客戶端要選擇什麼呢？這是個比較難選擇的問題。

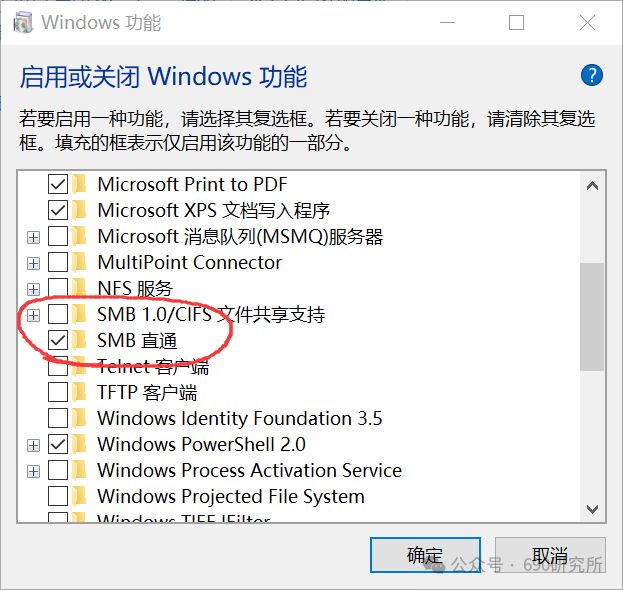

日常使用Windows server 2022肯定是不合適，那難搞的驅動和繁瑣的登錄，足夠勸退我了，最終還是在X299上部署了Windows 10專業工作站版，Windows專業工作站版支持SMB直通功能（單相直通）。

兩端都支持SMB直通，性能上會更好。

實際測試

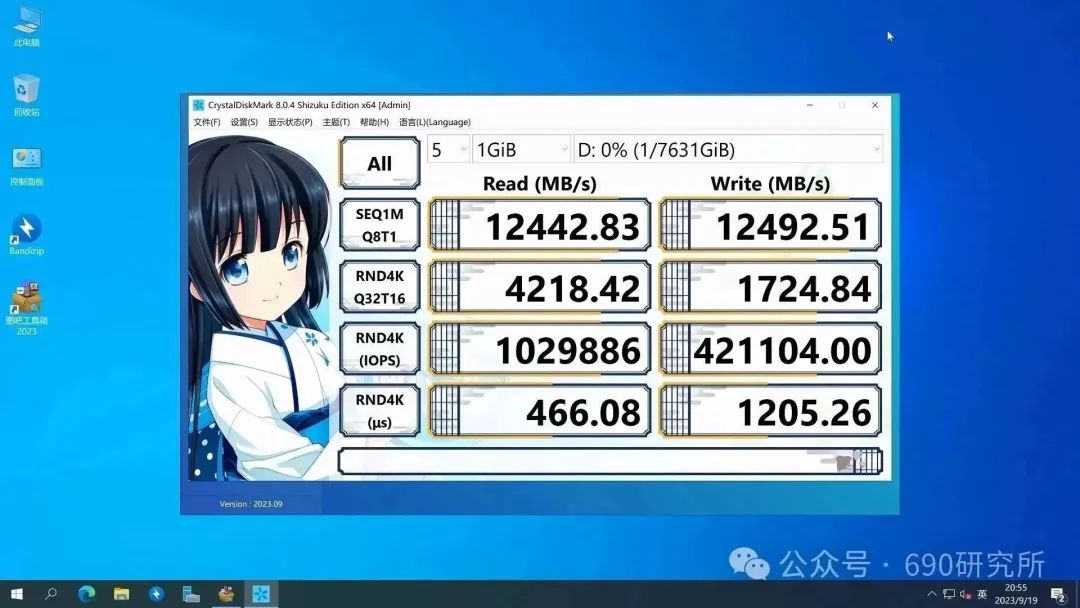

首先我們跑一下陣列的峯值性能，我很好奇，雙PCIe4.0的滿速盤組成RAID 0會是怎樣恐怖的存在。

雙PCIe4.0的陣列固態速度真是牛逼啊！順序讀寫速度基本上是單盤的兩倍。

其實我們從測試結果可以看出，raid0確實能大大增加順序讀寫性能，但是4k性能並不會有明顯提升，甚至會有所下降，因爲軟raid0存儲一份數據要拆成兩份存到兩個盤中，那速度自然是相當快的，但是4K的小文件並不能拆開，同時因爲是軟raid陣列，CPU還要負責尋址，所以4k性能上不會有太大提升。

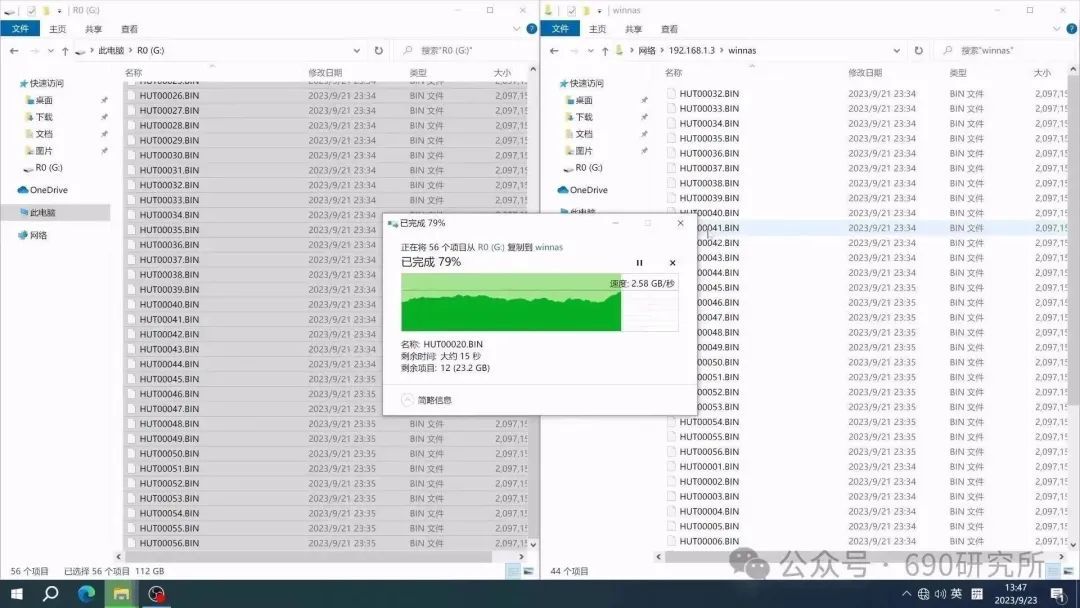

首先我們在Windows server端創建好用戶，創建好共享，並確保兩端都開啓SMB直通，然後開始測速，這裏總共112G的文件，拷貝到NAS裏，實際的速度能有2.3G每秒左右，之前測試的時候最高能跑到3G每秒，實際跑下來並不能完全跑滿40G網卡的速度，主要是被X299這套的3.0硬盤限制了發揮，如果再來兩條宏碁掠奪者的4.0的盤，跑滿40G的局域網應該是沒有什麼問題的。
